Подключение насоса Грундфос – Как подключить насос Грундфос к электричеству
24 Марта 2022
Просмотров:
1027967
Время чтения:
5 минут
Содержание
Способы подключения насоса Grundfos
Коротко о главном
Желание перемонтировать систему отопления из естественной циркуляции в принудительную, всегда сопровождается необходимостью установки насосного оборудования. В этом случае возникает вопрос «как подключить насос Грундфос к электричеству». Что выполнить монтаж качественно, необходимо применить один из распространенных способов.
Насос в системе
Способы подключения насоса Grundfos
Подключение насоса Грундфос к электричеству может выполняться различными способами. Выбирают его с учетом того, в каком месте размещено устройство и каковы особенности обогреваемого помещения.
Чтобы выполнить подключение насоса Грундфос к электросети на 220 В, нужно использовать один из предложенных способов:
- Подключение насоса Grundfos производится напрямую к источнику электрического питания (розетке или напрямую к проводке).
- Прибор можно подключить к источнику бесперебойного питания. ИБП в свою очередь имеет постоянное подключение к электрической сети.
Первая схема подключения насоса Grundfos наиболее распространена среди пользователей из-за своей простоты и экономичности использования. Однако при неожиданном отключении электроэнергии явное преимущество имеет второй вариант, так как ИБП способно поддерживать работу электрических приборов еще некоторое время.
Купить циркуляционный насос и другое необходимое оборудование для системы отопления можно в нашем интернет-магазине.

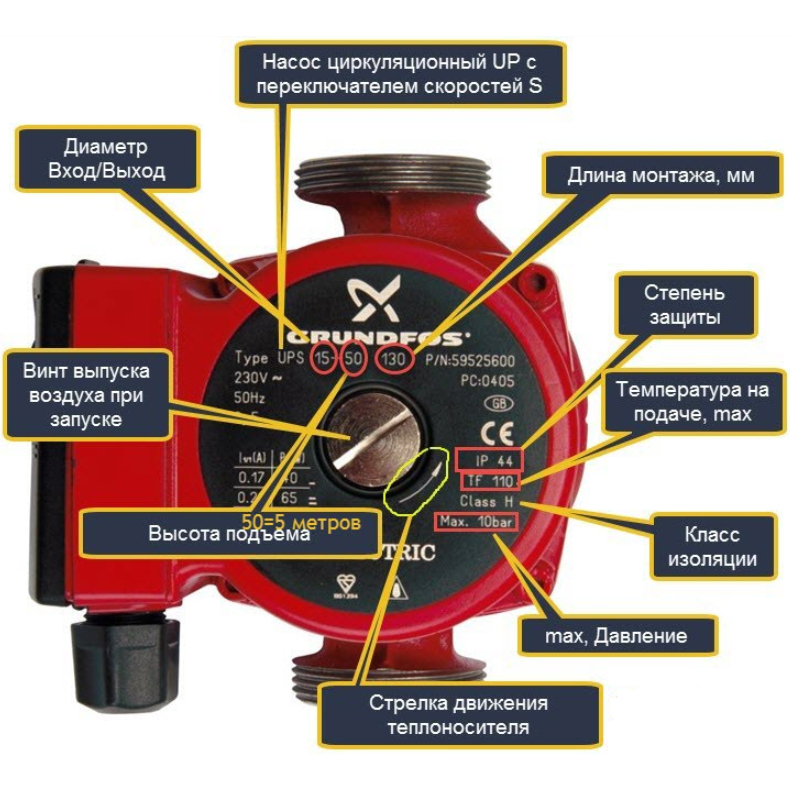

Схема насоса Grundfos
Внимание! В случае если отключение электричества в районе является большой редкостью и, как правило, сопровождается оповещениями, то схема подключения насоса Грундфос с ИБП не актуальна.
Это же правило относится, если в частном доме имеется дополнительный источник питания, на случай отключения электричества (например, генератор).
Сдвоенная модель
Как подключить насос Grundfos к электричеству при помощи кабеля и вилки
Для работы потребуется установка электрической розетки недалеко от устройства. Выбирается одинарная, чтобы подключение сторонних приборов не мешало нормальной работе прибора.
Некоторые модели насосов комплектуются производителем электрическим кабелем с вилкой, что является явным преимуществом. В противном случае придется доукомплектовывать прибор необходимыми элементами.
Так как в комплектацию с прибором входит трехжильный провод, то это говорит о необходимости проведения заземления, если такого нет в частном владении. Заземление необходимо для обеспечения безопасности при использовании прибора.
Насос с проводом в комплектации
Внимание! Контакт корпуса насоса с оголенным участком провода под напряжением 220 В способствует переносу напряжения на внешнюю обшивку.
Случайное прикосновение к такому оборудованию может привести к летальному исходу.
Схема подключения циркуляционного насоса Grundfos трехфазного к заземлению:
- Если в частном доме или квартире уже имеется заземляющая жила, то процесс подключения очень прост. Достаточно отыскать нужный провод и выполнить подключение зеленого провода от устройства к проводу с помощью клемм быстро-контакт.
- Если в квартире нет заземляющего кабеля, осмотрите щиток на площадке и произведите подключение через него.
- В случае если первые два варианта не подошли, то можно подключиться к молниеотводу, расположенному на крыше дома. Он имеет самостоятельное подключение к заземляющему контуру.
- На крайний случай, если установка прибора проводится в частном доме, то возникнет необходимость в самостоятельном обустройстве заземляющего контура. Для этого на земле монтируется треугольник из металлической проволоки на северной стороне здания. Контур вкапывается в землю и подключается к дому через металлическую полоску.
Заземляющий контур
Стационарное подсоединение
Отличие от предыдущего варианта лишь в том, что подключение осуществляется без использования вспомогательных средств – в данном случае это были электрические вилка и розетка. Но при стационарном подключении необходим монтаж устройства защитного отключения. Прибор можно заменить однополюсным автоматом, пустив через него жилу с фазой. Даже при таком способе установки насоса не нужно игнорировать подключения к заземлению.
Подключение через ИБП
Предпочтительнее всего использовать именно этот способ, но в некоторых случаях он не целесообразен. Независимая работа системы в случае отключения электричества, всегда лучше, чем ее остановка. Исходя из мощности циркуляционного насоса подбирается устройство ИБП.
В видео рассказывают, как подключить циркуляционный насос Grundfos
youtube.com/embed/m-snHKBtTWQ?rel=0″>
Коротко о главном
Ознакомившись со всеми возможными методами подключения к электрической сети, необходимо самостоятельно остановить выбор на наиболее подходящем из них исходя из индивидуальных условий эксплуатации прибора. Если на первом месте стоит функциональность и качество обслуживания, то лучше выбрать подключение через ИБП. При нецелесообразности использования ИБП стоит остановить выбор на прямом подключении в сеть или через розетку.
Какой способ подключения насоса Grundfos выбрали вы?
Автор
Поляков Сергей
Специальность:
Инженер
Все статьи
Поделиться
Поделиться
Наш сайт использует файлы cookie, чтобы улучшить работу сайта, повысить его эффективность и удобство.
Продолжая использовать сайт akvahit.ru, вы соглашаетесь на использование файлов cookie.
Как подключить циркуляционный насос к электросети
Для правильной работы любому циркуляционному насосу требуется фаза, рабочий ноль и заземление (защитный ноль), соответственно схема подключения насоса к электросети выглядит следующим образом:
Довольно подробно стандартную схему подключения циркуляционного насоса, а также схемы подключения насоса через термостат и источник бесперебойного питания (ИБП), мы рассматривали в статье «Схема подключения циркуляционного насоса».
Обычно применяется два основных способа подключения насоса к электросети:
1. Подключение через вилку, включаемую в розетку
Выполняется электропроводка до насоса и на конце устанавливается стандартная розетка, неважно наружная или внутренняя.
При этом к насосу подключается кабель с вилкой, например типа SHUCKO или другой, обязательно с защитными контактами зазелмения.
Затем вилка включается в розетку и тем самым обеспечивается питание циркуляционного насоса.
2. Подключение напрямую
Выполняется электропроводка до места установки циркуляционного насоса и этим же кабелем, без каких-либо лишних соединений, производится подключение.
Каждый из этих способов имеет свои недостатки и преимущества и выбирается один из них в зависимости от конкретных обстоятельств. В качестве примера установки, будет использован вариант подключения циркуляционного насоса к электросети напрямую.
Итак, у нас имеется:
1. Установленный в отопительную систему дома циркуляционный насос GRUNDFOS UPS 25-40
2. Выполнена скрытая электропроводка до насоса, по следующей схеме:
Питающий кабель, в защитной ПВХ гофре, выходит из стены, в месте подключения.
В первую очередь снимаем пластиковую крышку с клеммной коробки насоса. Для этого необходимо открутить один винт, расположенный в её центре.
В результате мы получаем доступ к клеммам для подключения насоса к сети, а также к кабельному вводу, через который питающий кабель попадает в клеммную коробку.
Скручиваем с кабельного ввода насоса пластиковую накидную гайку — колпачок и одеваем её на питающий кабель, как показано на изображении ниже
После этого, просовываем конец питающего кабеля через кабельный ввод клеммной коробки насоса и затягиваем гайку-колпачок. Не стоит натягивать питающий кабель, лучше всего сделать из него небольшую петлю вниз, чтобы в случае какой-либо протечки, вода, побежав по кабелю, не попадала в клеммную колодку, а стекала вниз.
Подготавливаем питающий кабель к подключению к клеммам циркуляционного насоса. Для этого обрезаем кабель по длине, снимаем его поясную изоляцию и зачищаем концы жил на 5-7мм, как показано на изображении ниже.
В циркуляционном насосе GRUNDFOS UPS 25-40 установлены пружинные клеммы, поэтому для того, чтобы подключить жилы питающего кабеля, необходимо просто надавить на рычаги под каждой из них.
Еще раз напомню, что порядок подключения проводов указан в схеме, в начале статьи. Если вы запутались с маркировкой клемм, обязательно ознакомьтесь с моей статьей «Обозначения N и L в электрике»
Теперь, когда подключение выполнено, осталось установить обратно защитную крышку клеммной коробки и затянуть крепежный винт.
На этом подключение циркуляционного насоса к электросети завершено. Проверять работу насоса рекомендуется в полностью готовой, заполненной теплоносителем отопительной системе.
Если же у вас остались вопросы по подключению циркуляционного насоса к электросети, есть какие-то дополнения или замечания к материалу, обязательно пишите в комментариях к статье, будем разбираться вместе!
шагов для правильной установки циркуляционных насосов Grundfos для горячей воды
Чтобы обеспечить стабильное и эффективное снабжение горячей водой, необходимо правильно установить циркуляционные насосы Grundfos для горячей воды.
Однако правильная установка помпы не только обеспечит постоянный поток воды, но и продлит срок ее службы. Поэтому очень важно правильно установить насосы Grundfos.
Если вы искали способы эффективной установки рециркуляционных насосов Grundfos для горячей воды, то вы попали по адресу. В этом сообщении блога мы проведем вас через процесс установки Циркуляционный насос горячей воды Grundfos . Мы проведем вас через весь процесс, от выбора места до окончательного тестирования, и не оставим вас в покое. Давайте пошагово рассмотрим процедуру установки:
Шаг 1: Выбор правильного места
Выбор наилучшего места для начала установки рециркуляционного насоса горячей воды Grundfos имеет решающее значение. Учитывайте доступность для обслуживания в будущем, а также близость как к водонагревателю, так и к самой дальней точке, где используется горячая вода. Кроме того, оставьте достаточно места для насоса и связанных с ним соединений. Тщательно выбрав правильное место, вы заложите основу для успешной установки рециркуляционного насоса горячей воды Grundfos.
Однако выбор правильного места особенно важен при установке Grundfos Magna1 80-40 F .
Шаг 2: Подготовка линии подачи горячей воды
Для установки рециркуляционных насосов горячей воды Grundfos примите необходимые меры предосторожности. Начните с отключения подачи воды и слива оставшейся воды из труб. Аккуратно перережьте линию подачи горячей воды и прочно прикрепите тройник. Этот тройник будет играть ключевую роль в качестве точки подключения насоса. Кроме того, это обеспечит плавную и эффективную циркуляцию воды по всей системе. Выполнив эти начальные шаги, вы будете на пути к успешной установке вашего Насос Grundfos Magna3 25-40 .
Шаг 3: Подсоединение обратной линии
После того, как вы нашли правильное место и подготовили линию подачи горячей воды, вам необходимо подключить обратную линию. Учитывайте доступность и эффективность потока вашего насоса перед подключением обратной линии.
Выберите сечение трубы, обеспечивающее простоту установки и обслуживания. Теперь аккуратно разрежьте обратку и закрепите ее тройником. Этот тройник соединяет возвратную линию с насосом, обеспечивая эффективную циркуляцию воды по всей системе. Правильное расположение и подключение обратной линии могут повысить производительность вашего Насос Grundfos Magna1 50-150 F .
Шаг 4: Установка клапанов
Для успешной установки текущей линии необходимо установить клапаны. Однако для контроля расхода воды и обеспечения простоты обслуживания крайне важно установить подходящие клапаны.
Наличие обратных клапанов предотвращает обратный поток и гарантирует циркуляцию воды в нужном направлении. Кроме того, установка запорных клапанов позволяет легко отключать оборудование во время технического обслуживания или ремонта, уменьшая простои и способствуя эффективному обслуживанию. Однако до Эффективная установка рециркуляционных насосов горячей воды Grundfos , эти клапаны являются критическим фактором.
Шаг 5: Электрические соединения
Очень важно отключить подачу питания к насосу перед выполнением каких-либо электрических соединений. Следуйте инструкциям производителя и аккуратно подсоедините проводку в соответствии с рекомендациями. Кроме того, заземление насоса имеет решающее значение для обеспечения безопасности во время работы. Эти шаги обеспечат безопасное и эффективное подключение вашего рециркуляционного насоса горячей воды Grundfos.
Шаг 6. Проверка системы
После завершения установки включите подачу воды и снова подключите насос. Тщательно осмотрите систему на наличие утечек и убедитесь, что все соединения надежны. Убедитесь, что насос активно рециркулирует горячую воду по всей системе, как и предполагалось. Дайте насосу поработать несколько циклов, чтобы убедиться в его эффективности, контролируя постоянный поток горячей воды. Следуя этим шагам, вы сможете с уверенностью установить и протестировать циркуляционный насос для горячей воды Grundfos.
Правильная установка циркуляционного насоса горячей воды Grundfos обеспечивает удобство и энергоэффективность. Вы можете уверенно настроить помпу, если выполните действия, описанные в этом блоге. С другой стороны,
National Pumps & Boilers — это надежное имя, которое следует помнить для всех ваших насосов и бойлеров Grundfos. Они предлагают широкий спектр продуктов Grundfos, а также профессиональные услуги по установке, благодаря своему опыту и стремлению удовлетворить потребности клиентов. Не ищите ничего, кроме National Pumps & Boilers, для всех ваших требований к насосам Grundfos. Оцените преимущества правильно установленного циркуляционного насоса для горячей воды Grundfos, выбрав специалистов National Pumps & Boilers.
Циркуляционный насос Grundfos для отопления заклинило
Перед выполнением следующих шагов убедитесь, что насос работает.
Потому что если все-таки работает , то эти инструкции не подходят для вашей проблемы. Только шаг 11 все еще должен быть проверен.Если вы знакомы с обычным низким шумом работы насоса, и теперь он стал очень низким, низким гулом или вообще не шумит, возможно, ротор насоса заклинил. Гул соответствует (например, 50 или 60 Гц) и явно не обычному шуму при работе.
Осторожно : Насос может быть горячим. Пожалуйста, проверьте, прежде чем прикасаться к помпе ухом. Безопаснее, например, держать отвертку одним концом у спускного винта помпы (красная стрелка), а другим концом у уха. Таким образом, вы можете слушать помпу, как врач с помощью стетоскопа.
Если вы не можете определить шум при работе (или не уверены), то вы обратились по адресу.
Примечание. В некоторых типах насосов вентиляционный винт (отмечен красным на рисунке) закрыт дополнительным кожухом. У меня нет такого насоса, поэтому я не могу предложить решение для него. Можно легко снять этот дополнительный корпус.
Потому что если все-таки работает , то эти инструкции не подходят для вашей проблемы. Только шаг 11 все еще должен быть проверен.
Перевести
Откройте большой выпускной винт насоса с помощью подходящей отвертки с большим шлицем. Вы также можете использовать монету, если у вас нет достаточно большой отвертки.
Предупреждение: Некоторое количество воды вытечет. Держите какой-нибудь контейнер для сбора под насосом.
Теперь видна поверхность вала ротора. В зависимости от типа насоса имеется насечка либо в виде прорези, либо в виде креста.
Если вы не уверены, работает ли насос, осторожно вставьте отвертку (например, шлицевую на 5 мм) в отверстие и будьте готовы к тому, что она начнет вращаться сама по себе, если насос работает. В этом случае инструкции заканчиваются здесь. Установите на место прокачной винт.
Убедитесь, что вода не капает.Если насос работает медленно и не реагирует на изменение уровней мощности слышимым изменением скорости, можно наконец перейти к шагу 11.
Убедитесь, что вода не капает.Перевести
Выберите отвертку, размер и форма которой соответствуют углублению в помпе. Вставьте отвертку в отверстие, открытое на предыдущем шаге.
Попробуйте повернуть ротор насоса с помощью отвертки. Если это сработает, включите насос. Он начинается сам по себе? Хорошо, проблема решена.
Если он не запускается сам по себе, дайте ему небольшой толчок, быстро повернув отвертку в направлении, указанном стрелками на корпусе, и «запустите» насос.
Майкл Б написал мне: На его циркуляционном насосе есть выемка. Вставьте отвертку в этот паз и затем ударьте по ней небольшим молотком в направлении вращения (указано на насосе), чтобы маховик начал двигаться.
Насос теперь работает? Тогда проблема решена. Установите на место прокачной винт и убедитесь, что из него не капает вода. Готовый.
org/HowToDirection»>В противном случае, если насос по-прежнему не работает:
Легко ли вращался ротор при запуске? Перейдите к шагу 11
Если было трудно или даже невозможно провернуть ротор, перейдите к следующему шагу.
Перевести
Перекройте подачу воды с обеих сторон насоса. Если вам повезет, все необходимое техническое обслуживание уже было учтено при установке насоса. Прямо на каждом фланце может быть шаровой кран, который соединяет насос с остальной сетью трубопроводов.
Все, что вам нужно сделать, это повернуть его паз на 90° с помощью отвертки.В противном случае вам придется искать подходящие варианты отключения на своем объекте.
Все, что вам нужно сделать, это повернуть его паз на 90° с помощью отвертки.Перевести
В зависимости от типа насоса он подключается одним или двумя кабелями. Если это штекерные соединения, то аккуратно ослабьте их. Вилки обычно имеют механический замок, который необходимо предварительно слегка приподнять с помощью небольшой отвертки.
org/HowToDirection»>Если электрическая проводка постоянно подключена к насосу, необходимо соблюдать обычные меры предосторожности, необходимые для всех электромонтажных работ. Отключите все полюса и все стороны и т. д., проверьте отсутствие напряжения! »
Предупреждение: если вы не знакомы с этими вещами и не знаете, как действовать дальше, прекратите работу на этом этапе. В противном случае вы подвергнете опасности собственную безопасность и, возможно, других людей! Прежде чем продолжить движение в области, которая может причинить вред, обратитесь за помощью к тому, кто имеет соответствующую специальную подготовку.
Перевести
org/HowToDirection»>Запишите направление установки насоса, то есть направление, в котором он перекачивает воду. Вы найдете стрелку в середине насоса, между соединителями труб (красный прямоугольник).
Теперь немного приоткройте резьбовое соединение с одной стороны насоса. Будет вытекать вода, поэтому используйте контейнер для сбора (ведро и т. д.), чтобы собрать ее.
Если подтекание воды не прекращается через очень короткое время и полностью прекращается, то, вероятно, вы не полностью перекрыли подачу воды. В этом случае немедленно затяните фитинг.
org/HowToDirection»>Откройте резьбовое соединение на второй стороне насоса.
Снимите насос. Обязательно сохраните прокладки, которые вы найдете с обеих сторон.
Перевести
Внимание! Если вы продолжите сейчас, вы, вероятно, аннулируете гарантию на помпу.
Ослабьте четыре крепежных винта подходящим шестигранным ключом
.
org/HowToDirection»>Теперь разъедините две части корпуса. Запишите исходное положение двух частей по отношению друг к другу, чтобы вы могли собрать их вместе точно таким же образом позже. Если вы соберете их неправильно, т.е. повернут на 90° или 180°, у вас, вероятно, возникнут проблемы с их установкой в вашей системе.
Теперь должна быть видна крыльчатка насоса. Попробуйте аккуратно повернуть. Если это работает хорошо и легко после нескольких изменений направления, вы можете собрать все обратно и перейти к последнему шагу.
Однако, если крыльчатка (как в моем случае) полностью застряла и вообще не может провернуться, то выполняется следующий шаг.
Перевести
Я заподозрил известковый налет и смог растворить его с помощью имеющейся в продаже уксусной эссенции. Подробно…
Поместите насос крыльчаткой вниз на небольшой пластиковый контейнер, например на маленькое ведро.
Налейте несколько капель уксусной эссенции в отверстие, отмеченное стрелкой, пока эссенция не начнет капать на дно. Если под рукой нет уксусной эссенции, можно использовать обычный салатный уксус. Просто процесс занимает больше времени.
Обратите внимание на инструкции по технике безопасности на флаконе с эссенцией. Если там ничего не написано, используйте резиновые перчатки и защитные очки. Если вы случайно работали без перчаток, на всякий случай ополосните руки чистой водой.
Подождите от 15 до 30 минут
Тогда попробуй покрутить колесо. Если он по-прежнему не поворачивается или поворачивается с трудом, повторите описанный выше процесс. Моя помпа была в порядке после трех повторений.
org/HowToDirection»>Теперь пропустите воду через насос, даже через отверстие, отмеченное стрелкой, чтобы смыть остатки кислоты. Теперь сильно разбавленную уксусную кислоту можно без колебаний сливать в канализацию. В принципе, это еда, и теперь она определенно намного слабее, чем ваша заправка для салата.
Перевести
Перед сборкой убедитесь, что прокладка между двумя частями корпуса чистая.
Соедините две части корпуса. Обратите внимание на выравнивание двух частей относительно друг друга, как отмечалось ранее.
org/HowToDirection»>Вставьте четыре винта с шестигранной головкой и равномерно затяните их «крест-накрест» (т. е. вверху слева, внизу справа, внизу слева, вверху справа) — сначала слегка затяните, а затем полностью затяните во втором раунде
Перевести
Теперь верните насос на прежнее место. Обратите внимание на ранее отмеченное направление транспортировки. Не забудьте поставить две прокладки (очищенные) между фланцем и насосом.
Установите на место прокачной винт и затяните его.
org/HowToDirection»>Немного приоткройте первый затвор воды. Будьте готовы немедленно защелкнуть его обратно, если вы не закрепили насос должным образом или неплотно. При необходимости подтяните резьбовые соединения.
Теперь откройте все другие запорные устройства, которые вы ранее закрыли. Проверьте на наличие утечек.
Подсоедините электрические соединения
Время пробного запуска!
Если где-то над насосом есть автоматический выпускной клапан, дело сделано.
В противном случае вам, вероятно, придется прокачать радиаторы прямо сейчас.
Проверьте давление воды в вашей системе в соответствии со спецификациями вашей системы.
Перевести
Если ваша помпа оснащена конденсатором, вы обычно найдете соответствующую надпись на заводской табличке помпы. На примерах изображений «3 мкФ» внизу справа и «2,5 мкФ» в центре слева.
Если насос работает очень медленно и почти не подает воду, то стоит проверить конденсатор.
Аналогично, если насос не реагирует на переключение силовой ступени слышимым изменением скорости. Или если он вообще не работает, хотя крыльчатка насоса легко крутится.Выполняйте этот шаг только при наличии соответствующих знаний в области электротехники. В противном случае попросите кого-нибудь о помощи. См. шаг 5.
Отключите все полюса и все цепи. Убедитесь в отсутствии напряжения.
Отсоедините конденсатор и измерьте его емкость. Если оно намного ниже значения, указанного на конденсаторе и на заводской табличке, то это может быть причиной описанного выше поведения.
Аналогично, если насос не реагирует на переключение силовой ступени слышимым изменением скорости. Или если он вообще не работает, хотя крыльчатка насоса легко крутится.
