Как подключить люстру к выключателю

К вашему вниманию подробная пошаговая фото инструкция — как подключить люстру к выключателю.

В статье мы рассмотрим:

  — Варианты подключения люстры (к одноклавишному и двухклавишному выключателю)
  — Схемы электропроводки при подключении люстр
  — Варианты крепления люстры к потолку
  — Подробный процесс подключения люстры к выключателю

 Зачастую, место установки люстры представляет собой торчащие из потолка несколько разноцветных проводов, обычно три или четыре, а так же установленный где-то неподалеку на стене одно- или двухклавишный выключатель.

Чтобы не ошибиться в подключении проводов к люстре, давайте разберемся в возможных схемах работы связки люстра-выключатель.



Варианты подключения люстры



В основном, все современные люстры имеют одно или двух режимную схему работы. В первом случае люстра управляется одноклавишным выключателем, и соответственно либо вся включается, либо выключается. При двухрежимной люстре, управление идет с двухклавишного выключателя, и люстра имеет два варианта работы.

Обычно при включенной одной клавише выключателя загорается какая-то часть люстры, чаще всего половина плафонов, а при включении второй клавиши загорается вторая половина. Это более удобная схема, она позволяет, при необходимости, регулировать степень освещенности помещения. Схема работы этих систем представлена на изображении ниже.

Как видно из схемы, при использовании одноклавишного выключателя и соответственно однорежимной люстры, для подключении задействованы три провода. Чаще всего это ЧЕРНЫЙ (или БЕЛЫЙ) – фазный провод, СИНИЙ – нулевой рабочий, ЖЕЛТО-ЗЕЛЕНЫЙ – земля (защитный ноль).

Схема разводки проводов внутри люстры, при этой системе подключения, показана на изображении ниже. Все плафоны люстры подключены последовательно к фазному проводу.

Для подключения двухрежимной люстры, требуется уже 4 провода: это ЧЕРНЫЙ И БЕЛЫЙ (Либо другие цветные провода кроме СИНЕГО и ЖЕЛТО-ЗЕЛЕНОГО) – фазные провода, СИНИЙ – нулевой рабочий провод, ЖЕЛТО-ЗЕЛЕНЫЙ – земля (защитный ноль).

Схема разводки проводов внутри люстры, при управлении двухклавишным выключателем, показана ниже. Как видно на ней, 1, 2 и 4 плафоны подключены к одному фазному проводу, соответственно управляются одной из клавиш двухклавишного выключателя, а 3 и 5 плафоны к другому фазному провода и управляются второй клавишей.



Схема электропроводки при подключении люстры к одно и двухклавишному выключателю.

Схема электропроводки с коммутацией в распределительной коробке при подключении одноклавишного выключателя к люстре показана ниже. Как можно видеть, при этой схеме, выключатель ставится в разрыв фазного провода. Т.е. входящие в коробку ноль и земля соединяются с нулевым и проводом заземления люстры напрямую, а фаза уходит на выключатель, а уже из него возвращается и соединяется с фазным проводом люстры.

При управлении люстрой двухклавишным выключателем, схема несколько меняется, разница лишь в том, что из выключателя возвращается не один, а два фазных провода, которые попарно соединяются с фазными проводами люстры.



Зная это, теперь легко различить какая система управления используется в данном случае и соответственно, какие провода, в какие клеммы люстры подключать. Если из потолка выходит три провода, то скорее всего это ФАЗА, НОЛЬ и ЗЕМЛЯ, использующиеся при управлении с одноклавишного выключателя, а если четыре – то данная проводка идет от двухклавишного выключателя.





Варианты крепления люстр к потолку

Коротко поговорим о вариантах крепления различного рода люстр к потолку. Существует всего два основных метода фиксации которые необходимо знать.

Первый — Подвешивание. При этом варианте у люстры имеется петля, которая цепляется за крюк в потолке и после это соединение закрывается декоративной чашей, в которой так же обычно прячется клеммная колодка для подключения проводов.

Второй – Закрепляемая база. При этом варианте, на потолке фиксируется база, к которой в последствии прикрепляется люстра.



«ПОДКЛЮЧЕНИЕ ЛЮСТРЫ»  ЧИТАТЬ ДАЛЕЕ…

Как самостоятельно собрать, подключить и помыть люстру — полная инструкция покупателю

Содержание:

• Что вам понадобится
• Как собрать люстру
• Как снять люстру
• Установка люстры
• Монтаж люстры на натяжной потолок
• Подключение люстры
• Подключение люстры на два выключателя
• Подключение люстры со светодиодами
• Почему взрываются лампочки при включении
• Как помыть люстру

Сложный выбор потолочного светильника и волнительные ожидания позади. И вот, желаемая люстра уже доставлена вам домой и ждёт своей очереди на установку в коробке. Возможно ли установить потолочный светильник самостоятельно без помощи профессионала? Как правильно собрать её, повесить и подключить всю электрику? Ответы на эти вопросы вы получите в этой статье, подготовленной специалистами по освещению ROSESTAR.

Прежде всего, стоит отметить, что собрать повесить люстру своими руками возможно, и для этого вовсе не обязательно быть электриком. Для этого лишь нужно изучить инструкцию по сборке, которая обычно прилагается в комплекте с приобретенным светильником, а также знать правильную последовательность действий по установке. Подробнее обо всём этом читайте далее, и мы уверены, что наши советы позволят вам самому подключить люстру и гордиться своим достижением.

Что вам понадобится





Для работы вам понадобятся следующие инструменты:

1. Стремянка, на которой вы будете выполнять высотные работы, и крепить люстру к потолку. Если у вас нет стремянки, вместо неё вы можете встать на надежный стол, если его высота позволит вам дотянуться до потолка.

2. Электродрель/ шуруповёрт для создания необходимых отверстий. Инструмент должен работать от аккумулятора, а не от сети, чтобы вы свободно могли работать им под самым потолком.

3. Три отвертки: с плоским и крестообразным жалом, в зависимости от вашего крепежа люстры и ещё одна – индикаторная.

4. Мультиметр, которым вы будете замерять напряжение.

5. Паяльник и паяльная лента.

6. Маркер для отметки точек крепления, канцелярский нож.

7. Пассатижи для зажима клемм на концах проводов.



Как собрать люстру



Процесс сборки может отличаться в зависимости от сложности комплектации люстры. Прежде всего, для того чтобы собрать люстру, нужно изучить инструкцию и продумать схему подключения.

Вне зависимости от количества плафонов и конструкции люстры, разделим сборку на несколько этапов. Каждый из них важен, поэтому необходимо разобраться во всех тонкостях, чтобы провести работу качественно и быстро.





Сборку следует организовать следующим образом:



1. Распаковать все части люстры и разложить их так, чтобы все было под рукой. Также необходим набор ключей и отверток. Лучше выделить для этого стол и обеспечить хорошее освещение.

2. Проверить, что все детали в наличии. Очень важно убедиться в этом заранее, чтобы при необходимости сдать люстру в магазин или обменять ее.

3. По инструкции необходимо установить все элементы, начиная сборку с верхней части корпуса. Все детали выставить ровно и зажать их гайками или другим крепежом.

4. Далее нужно прикрепить рожки к люстре. Для этого они надеваются на посадочные места и фиксируются гайкой. Их не следует сразу зажимать до конца. Вначале лучше убедиться, что они расположены симметрично и только потом крепить.

5. Протянуть провода через центральную трубку, если это требуется. Часто они уже проложены, что упрощает работу.



Стоит помнить о том, что декор в моделях с подвесками надо крепить уже после монтажа. Это касается и плафонов, их не стоит ставить сразу, это упростит монтаж. Окончательно собрать люстру лучше, когда она висит на потолке.

Если у вас люстра на подвесном креплении, это большой плюс, так как его длину можно в любой момент скорректировать. Для этого необходимо сделать надрез на части провода или отсоединить лишние звенья цепи.

Как снять люстру



Конечно, если Вы будете устанавливать новую люстру не в новой квартире, а как замену старого светильника, Вам нужно, прежде всего, снять старую люстру с потолка. Далее мы подробнее расскажем, как это сделать.

Во-первых, выключите выключатель в этой комнате. Но просто опустить выключатель – это ещё не гарантия того, что Вы обесточите люстру. Потолочный светильник может быть подключен неправильно. К примеру, фаза должна идти через выключатель, то есть выключатель прерывает фазу. Но может быть собрано и наоборот, так что на выключатель идет ноль. Если это так, при соприкосновении проводов с влажными руками, есть риск, что Вас ударит током. Определить, отключилась ли фаза или нет, Вам поможет индикаторная отвертка.

Во-вторых, при помощи шуруповерта, открутите крепежи люстры, придерживая её другой рукой. Нельзя оставлять провода в состоянии натяжения, чтобы люстра висела на них. Вы можете не разматывать провода, а просто отрезать их прямо под изолентой. Все провода под люстрой нужно развести, чтобы не произошло короткого замыкания.

Установка люстры



В зависимости от того, какой вес имеет ваш светильник и из какого материала сделан потолок, выберите подходящий способ крепления. Различают следующие способы крепления люстры к потолку:



     1. Стальной потолочный крюк

Если ваша люстра имеет вес не более 1,5 кг, её можно закрепить на потолке при помощи стального крюка. Алгоритм установки достаточно прост: просверлите в потолке отверстие необходимого диаметра при помощи электродрели с нужной насадкой. Вкрутите дюбель и, приложив усилие, вставьте крюк.



    2. Крюк повышенной прочности с анкером

Если ваша люстра более массивная, для её установки используется крюк с анкером повышенной прочности. Он расширяется после установки в отверстие, проделанное дрелью, благодаря чему представляет собой более надежное крепление. Длина и сечение анкера должны соответствовать весу светильника и толщине потолка.





     3. Планка

У большинства современных люстр имеется специальная крепежная планка. Сначала она закрепляется к потолку на саморезы, а затем через крепежные отверстия на неё прикручивается люстра.





     4. Монтажная платформа

Чтобы закрепить на потолке люстру с большим весом, также могут использоваться монтажные платформы. Они располагаются внутри, под потолком, и играют роль несущей конструкции. По размерам монтажная платформа должна быть шире крепежа. По центру опорной платформы делается отверстие для вывода кабеля.





Монтаж люстры на натяжной потолок



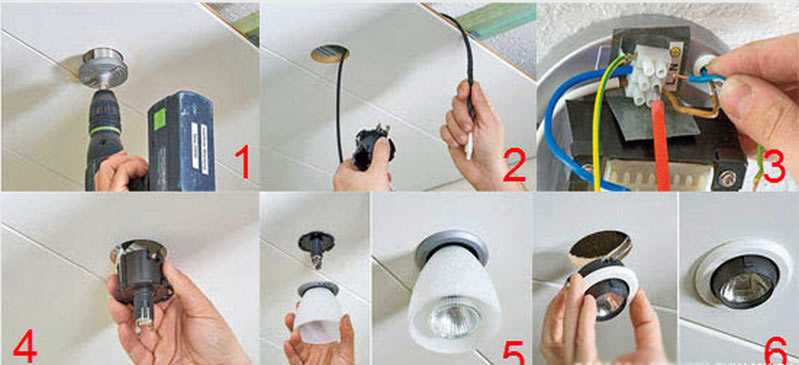

В этой инструкции будет описано, как установить люстру на уже смонтированное полотно натяжного потолка, под которым выведена площадка под светильник. Монтаж люстры выполняется в 5 этапов:

Этап 1. Для начала, определяемся с местом, где будет располагаться площадка, обводим это место простым карандашом и смазываем кольцо клеем-секундой по всему периметру. Внимательно следите за тем, чтобы клей нанести по всему периметру без перерывов. Кольцо нужно выбирать не слишком большое, чтобы оно не выглядывало за площадку люстры.

Теперь прижимаем кольцо к полотну и держим его несколько секунд. Лучше не вырезать его сразу, а оставить на несколько минут, чтобы клей точно схватился.

Этап 2. Далее необходимо вырезать середину натяжного полотна канцелярским ножом. В образовавшееся отверстие выпускаем провода. Если площадка люстры имеет острые края, их необходимо обмотать либо армированным скотчем, либо обычным лейкопластырем или изолентой. Тогда острые края не повредят полотно.

Этап 3. Примеряем площадку, выставляем её ровно и отмечаем те места, где через полотно будет проходить саморез. Поверх этих отметок необходимо приклеить кусочки армированного скотча или лейкопластыря. Теперь прикручиваем саму площадку люстры саморезами при помощи дрели.





Этап 4. На этом этапе мы подключаем люстру и соединяем электропитание. Для этого лучше всего использовать клеммные колодки. Винт в колодке должен попадать на жилу провода, а не на оплетку.

Этап 5. Прикрепляем саму люстру. Нужно попасть болтами в отверстие и закрутить декоративные колпачки, которые идут в комплекте с люстрой.



Из следующего видео Вы сможете узнать, как пошагово установить люстру на натяжной потолок при помощи площадки под полотном:



А это видео подскажет, как установить люстру на натяжной потолок, если у Вас нет закладных:



Подключение люстры



Прежде всего, начиная работу с электрооборудованием, ознакомьтесь с правилами безопасности. А далее мы предоставляем пошаговую инструкцию о том, как подключить люстру на два выключателя и люстру со светодиодами.



Правила электробезопасности



Пожалуй, самое сложное, с чем вам придется столкнуться при подключении люстры – это работа с электропроводкой. Но если вы последуете нижеизложенным рекомендациям, вы сможете работать спокойно, не опасаясь за свою жизнь. Итак:

     1. Переключите автоматы на щитке в положение «Выкл» или Off. Если ваш распределительный щиток старый и на нём нет таких тумблеров, то выкрутите пробки.

     2. Второе и самое важное правило: прежде, чем прикасаться к проводам, отключите их от электросети.

     3. Используя индикаторную отвертку, проверьте, что в проводах нет напряжения.

     4. Подключая светильник к электрической проводке, не соединяйте провода между собой при помощи скрутки. Лучше воспользуйтесь для этого клеммами или соединительными колодками.

     5. Не экономьте на расходных материалах и крепежных элементах, так как от этого зависит срок службы изделия, и, что ещё более важно, ваша безопасность.

     6. Не забудьте выполнить заземление проводов.



Подключение люстры на два выключателя



Если в вашем потолочном светильнике более одной лампочки, есть смысл сделать отдельный выключатель для каждой группы лампочек. Благодаря этому вы сможете регулировать мощность освещения и включать необходимое вам количество света в зависимости от потребностей домочадцев. Можно соединить провода таким образом, чтобы одна клавиша включала одну часть люстры, а вторая клавиша – другую часть люстры. Соединение проводов происходит следующим образом:

     1. Снятие выключателя

В каждом выключателе есть выемка, чтобы подцепить его и снять клавишу без каких-либо повреждений.



    2. Прозвонка проводов в выключателе — как найти фазу

Для прозвонки воспользуйтесь индикаторной отверткой. Обычно белый провод является фазным, а на других не должно быть ничего. Провод, который светится – общий, два отходящих – не светятся.



 Общий провод в выключателе – это фаза, который идет из распределительной коробки.



     3. Прозвонка проводов под потолком — как найти ноль

Для зачистки проводов воспользуйтесь инструментом, называемым стриппер. Его можно приобрести в любом строительном магазине. При помощи стриппера снимите изоляцию.



Общий провод из потолка – это ноль, который идет из распределительной коробки.



Далее провода необходимо соединить вместе любо при помощи клеммника, либо поджав плоскогубцами. Подойдите к потолку и при помощи индикатора определите, какой провод не светится. Два из трех проводов будут светиться – это фазы. Это и есть отходящие клавиши. Провод, который не светится — общий. В выключателе светится 1, не светится 2 провода, а в люстре – наоборот.



     4. Разводка проводов в люстре для двухклавишного выключателя

Под крепежом люстры вы увидите два провода, а для двойного выключателя нужно три. На этом этапе вам необходимо раскрыть ту область люстры, в которой спрятано соединение проводов. Обычно она находится прямо под основание, крепящимся к потолку. Вы увидите по два провода, исходящие из каждого рожка люстры. Каждая пара проводов идёт на один патрон. Из каждого такого рожка достаньте принадлежащие им фазу и ноль. Синий провод – это всегда ноль, а коричневый – фаза. Цветовая гамма прописана в правилах электробезопасности.

Возьмите по одному синему проводу от каждой лампочки, и скрутить их все вместе. Так как у нас будет два выключателя, разделим существующие лампочки по количеству выключателей. К примеру, если у вас пятирожковая люстра, две лампочки может включать один выключатель и три лампочки – другой.

Берем два коричневых провода и скручиваем их вместе. Это будет фаза L1 и первый выключатель. Три других коричневых провода также скручиваем вместе, это будет фаза L2. Нулевой провод обычно обозначается буквой N.



У вас получится 3 скрутки: одна скрутка из синих проводов, состоящая из пяти, вторая – из двух коричневых проводов на 1 выключатель, и третья – это три коричневых провода на 2-ой выключатель.



Запомните, что фазные провода проходят через выключатель, а нулевой провод уходит напрямую к люстре. Подключение происходит следующим образом:

     1. Берем нашу синюю скрутку и подключаем её к нулевому проводу на потолке.

     2. Два провода на один выключатель подключаем к одному фазному проводу, тому, который мы определили как L2. Вторую скрутку из трех проводов подключаем к первому фазному проводу, то есть L1.

     3. Возвращаемся к люстре и берем3 клеммных зажима. Берем скрутку проводов от первой фазы, вставляем её в один зажим, скрутку от второй фазы – в другой зажим. Берем третью скрутку, то есть нулевой провод, и также вставляем её в зажим.

     4. Теперь мы имеем 3 зажима в люстре и 3 провода в потолке. Двойная скрутка от двух лампочек подключается к фазе 1, тройная скрутка от трех лампочек подключается к фазе 2, нулевой провод от люстры подключается к синему проводу с потолка.



В этом видео мастер по работе с осветительными приборами пошагово рассказывает, как подключить люстру с 5 лампами к двойному выключателю.



А в этом видео Вы увидите подробное понятное объяснение того, как соединить провода в самой люстре, а также в распределительной коробке для подключения двойного выключателя:



Подключение люстры со светодиодами



Основное отличие в подключении светодиодной люстры заключается в том, что ею можно управлять не только при помощи выключателя, но также и с помощью пульта дистанционного управления. И даже если в базовой комплектации светильника отсутствовал пульт дистанционного управления, вы можете докупить его самостоятельно и подключить отдельно.

Прежде всего, соберите все детали люстры по описанным выше шагам. Далее не забудьте обесточить провода, чтобы обезопасить себя во время проведения работ. При помощи индикационной отвертки найдите фазу и подключите фазный провод к колодке.



Обычно в комплекте со светодиодной люстрой поставляется монтажная планка. Прямая планка закрепляется на 2 дюбеля, а крестообразная – на 4. Повесьте люстру на декоративные болты и надежно закрепите на потолке. Затем проверьте работоспособность светильника.



В этом видео Вы сможете наглядно увидеть процесс сборки и подключения светодиодной люстры, а также её пульта-диммера.



Почему взрываются лампочки в люстре при включении



Взрывающиеся лампочки при включении света в светильнике, торшере или люстре – явление не редкое. Давайте разберемся, почему же лопаются лампочки, и какими должны быть наши действия, чтобы миновать эту неприятность?

     1. Сомнительное качество комплектующих или брак производителя. При покупке различных видов лампочек, лучше не экономить, так как осветительные приборы часто взрываются из-за их нестабильной работы. Лучше приобретать лампочки проверенных производителей.

     2. Старый выключатель. Необходимо тщательно следить за техническим состоянием патронов, выключателей и проводов. Лампочки будут лопаться и дальше, если не проводить регулярный осмотр.

     3. Отсутствие вентиляции в плафоне люстры. При работе лампочка сильно накаливается, плафон светильника мешает воздуху подняться вверх, поэтому происходит перегрев, и она перегорает или лопается.

     4. Пожалуй, одна из самых часто встречающихся причин — это скачки напряжения. При включении люстры напряжение из сети идет непосредственно на лампочку, в результате чего она может не только сгореть, но и взорваться. Поэтому в домах часто устанавливают стабилизаторы для смягчения перепадов напряжения.

     5. Лампочка в люстре или светильнике может взорваться от механического воздействия. Как правило, эта причина наблюдается у динамических светильников. Удары и сотрясения точно не будут содействовать надежной работе. К примеру, если светильник болтается от порыва ветра, то в лампочке может оборваться спираль или она вовсе лопнет. Лучше создать нормальные условия





 для ламп, или заменить их на менее чувствительные модели.



Разрыв лампочки может быть единичным случаем, но когда это происходит часто, следует найти причину. Исправление неполадок в домашней сети – вопрос безопасности, здоровья и экономии средств. Если взорвавшаяся лампочка в вашем доме — не редкость, советуем соблюдать следующие рекомендации:

     1. Замените обычные лампочки на светодиодные, они служат дольше.

     2. Постарайтесь сменить старую проводку и выключатели на новые как можно скорее.

     3. Подбирайте лампы освещения и светильники одинаковой мощности.

     4. Приобретайте лампочки проверенных брендов.

     5. Не поручайте сборку и установку светильников и люстр человеку, не обладающему соответствующими навыками.

     6. Не оставляйте включенными без необходимости светильники, которые можно выключить.

Итак, мы рассмотрели несколько причин выхода из строя лампочек. Как показывает практика, приведенные нами рекомендации позволят избавиться от такого неприятного явления, как взрыв ламп освещения.



Как помыть люстру



Хрустальные люстры – один из самых популярных видов потолочных светильников. Помимо поддержания нужного уровня освещения, они создают особую атмосферу и отлично вписываются в любой интерьер.

Потратившись на хорошую люстру, мы ожидаем, что она будет вечно радовать нас свои блеском. Однако хрусталь имеет свойство притягивать микрочастицы жира и пыли, и поэтому нуждается в очистке. Помимо этого, он может потерять свою прозрачность и красоту.



Два способа помыть хрустальную люстру, не снимая с потолка



Как помыть хрустальную люстру с подвесками, не снимая с потолка? Вы можете использовать несколько простых способов, которые помогут достичь идеального результата и не требуют больших затрат.



Важно! Соблюдайте технику безопасности. Люстру обязательно нужно мыть с выключенными лампочками.



Способ № 1.

• Для мытья люстры используйте микрофибру. Она не оставляет разводов и досуха вытирает любую поверхность.
• По возможности, снимите мелкие детали. Это позволит добиться правильного результата и ускорит процесс. Разложите мелкие детали на полотенце, так, чтобы они не прикасались друг к другу. Поливая их холодной водой, следите, чтобы не осталось сухого пространства.

Важно! Температура воды не должна превышать 30-40 градусов, иначе хрусталь помутнеет.

• Выбирая чистящее средство, вы можете использовать средство для удаления известкового налета, средство для удаления жира или средство для мытья посуды.
• Нанесите чистящее средство, брызгая на каждую деталь. Оставьте на 15-20 минут. Постарайтесь не тереть, а аккуратно промокнуть мягкой губкой. Сполосните водой из душа.
• Наберите в таз прохладную воду и добавьте немного нашатырного спирта (он придает блеск). Сначала окуните детали в проточную воду, затем в воду с нашатырным спиртом.
• Сушить детали можно любых удобным способом. Главное, чтобы они не путались, не прикасались друг к другу и равномерно сохли, без подтеков. Благодаря спирту, они сохнут мгновенно.





Способ № 2.

Возможно, вы думаете: «Я не хочу снимать мелкие детали». Как можно помыть люстру в таком случае? Существует еще один способ, которым Вы можете воспользоваться.

• Возьмите две пары хлопчатобумажных перчаток.
• Одну пару окуните в раствор уксуса, воды и средства для мытья посуды. И надев перчатки, протрите каждый кристалл.
• После этого, используйте сухую пару перчаток. Надев их на руки, вытрите все детали досуха.

Такими простыми способами вы можете долго сохранять свою люстру в первозданном виде.



Если у вас остались какие-либо вопросы по заказу, сборке и установке люстры, вы можете задать их нам при помощи бесплатного онлайн-чата в правом углу экрана. Кроме того, в комментариях вы можете поделиться своими секретами сборки и установки люстр или оставить рекомендации, которые пригодятся другим посетителям.

Мы очень надеемся, что благодаря рекомендациям, описанным в этой статье, вашу комнату очень скоро украсит новый осветительный прибор, собранный своими руками. Как вы увидели, алгоритм работы по установке люстры не так уж сложен, и, приложив немного усилий, вы сможете разобраться во всем, даже не будучи электриком. А если вы всё ещё находитесь в поисках потолочного светильника своей мечты, приглашаем Вас в огромный каталог освещения интернет-магазина ROSESTAR. Среди нашего ассортимента для каждого найдется светильник по его вкусу, идеально подходящий именно под ваш интерьер.

Авторы статьи: специалисты компании ROSESTAR



Товары из статьи:



Люстры в гостиную



Современные люстры



Классические люстры



Подвесные люстры



Как управлять лампочкой с помощью одностороннего или одностороннего переключателя?

В сегодняшнем учебном пособии по установке базовой домашней электропроводки мы покажем , как подключить выключатель света для управления точкой освещения с помощью одностороннего или одностороннего выключателя.

В этом руководстве мы будем использовать базовый переключатель SPST (Single Pole Single Throw) для управления лампой/лампочкой из одного места.

Полезно знать: Однополюсный однопозиционный переключатель (SPST) известен в Северной Америке (США — NEC) как двухпозиционный переключатель, тумблер или переключатель освещения с тремя контактами (два для линий и один для земли). В то время как он известен как двухсторонний переключатель (имеющий два терминала) в Европе, Великобритании и следующих странах IEC.

Прежде чем перейти к подробностям, мы должны показать базовую конструкцию и механизм работы одностороннего переключателя , который показан на рисунке ниже:

Ниже приведено простое пошаговое руководство со схемой и схемой подключения, которая показывает как подключить выключатель света для управления лампочкой / лампой из одного места с помощью одностороннего или одностороннего выключателя?

Связанные схемы подключения:

• Как подключить 4-ходовой переключатель (NEC) и промежуточный переключатель как 3-ходовой (IEC)?
• Как подключить однополюсный однопозиционный переключатель (SPST) в качестве 2- и 1-стороннего переключателя? МЭК и НЭК
• Как подключить однополюсный двухпозиционный переключатель (SPDT) в качестве 3- и 2-позиционного переключателя? МЭК и НЭК

Требования:

• Однопозиционный переключатель (SPST = однополюсный однопозиционный) x 1 Нет
• Лампа (лампочка) x 1 Нет
• Короткие отрезки кабеля x 3 Нет


Процедура:

Это похоже на последовательную цепь, т. е. все компоненты соединены последовательно. Просто подключите нейтральный провод напрямую к лампочке, а затем подключите лампочку к выключателю через средний провод. Затем подключите провод под напряжением к выключателю, как показано на рис. ниже. На приведенном ниже рисунке показано основное подключение переключателя света и его положение, т. е. когда переключатель выключен, цепь действует как разомкнутая цепь, и лампочка не светится. Чтобы включить лампочку, переключатель S ₁ должен быть замкнут, чтобы замкнуть цепь и зажечь лампочку.

На рисунке ниже показаны принципиальная схема и схемы подключения выключателей света, на которых показано , как подключить выключатель света?

Также обратите внимание, что цвета домашних проводов могут различаться в зависимости от региона. Кроме того, всегда используйте и подключайте заземляющий провод (прямой оголенный провод к выключателям, а электроприборы от заземляющего провода в распределительном щите для снижения риска поражения электрическим током и другой опасности), который не показан на рисунках выше.

Похожие сообщения:

• Как подключить коммутаторы последовательно?
• Как подключить переключатели параллельно?

На следующих схемах показано, как подключить лампочку к выключателю света в соответствии с NEC и IEC.

Нажмите на изображение, чтобы увеличить

Полезно знать:

• Выключатели и предохранители должны быть подключены через Линия (активный, фазовый или горячий) провод.

Последовательное соединение выключателей

• не является предпочтительным способом подключения бытовой техники. Параллельный или последовательно-параллельный способ подключения более надежен.
• При таком подключении требуется меньше проводов и кабелей.

Похожие сообщения:

• Как подключить лампы последовательно?
• Как подключить лампы параллельно?

Предупреждение:

• Латунные винты следует подключать к горячему (линейному, токоведущему или фазному) проводу с использованием цветовых кодов проводов IEC и NEC. В случае SPDT и 4-ходовых (промежуточных переключателей) винты черного цвета используются для горячих или общих клемм. Короче говоря, цвет общего терминала отличается от цвета других терминалов.
• Серебряные винты должны быть подключены к нейтральному проводу (в случае переключаемой розетки)
• Зеленый винт должен быть подключен к заземлению / проводу заземления (зеленый/желтый или оголенный провод)
• Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
• Нейтральный провод не требуется в проводке розеток 240 В (США). Также нейтральный провод никогда не подключается к выключателям.
• Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

• Перед подключением к существующей или новой розетке или выключателю с электрической/распределительной коробкой отключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН.
• Обратитесь к авторизованному и лицензированному электрику для установки выключателя, если вы не уверены в электрических схемах.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные руководства по установке электропроводки:

• Как подключить розетку? Схемы подключения розеток
• Как найти количество розеток на одном автоматическом выключателе?
• Как найти напряжение и силу тока выключателя, вилки, розетки и розетки
• Как подключить сигнальный выключатель? Подключение 2- и 3-позиционных выключателей неоновой подсветки
• Как подключить комбинированный выключатель и розетку? – Схемы комбо-выключателя/розетки
• Как подключить комбинированный переключатель AFCI — Схемы подключения переключателя AFCI
• Как подключить комбинированный выключатель и розетку GFCI — схемы подключения переключателя/розетки GFCI
• Как управлять водонагревателем с помощью переключателей?
• Как подключить потолочный вентилятор? Диммерный переключатель и проводка дистанционного управления
• Как подключить автоматический и ручной переключатели и переключатели — (1 и 3 фазы)
• Схема автоматического выключателя освещения ванной комнаты и работа
• Схема лестничной электропроводки — как управлять лампой из 2-х мест с помощью 2-позиционных переключателей?
• 2-позиционный переключатель — как управлять одной лампой из двух или трех мест?
• Как управлять лампой с помощью одностороннего или одностороннего переключателя?
• Как управлять каждой лампой с помощью отдельного включения в параллельной цепи освещения?
• Как управлять одной лампочкой из пяти или шести разных мест с помощью промежуточных переключателей?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Схема больничной проводки для управления освещением с помощью переключателей
• Электрическая схема общежития и работа
• Схема проводки Godown — Цепь проводки туннеля и работа
• Схема подключения туннеля для управления освещением с помощью переключателей
• Как подключить 3-контактную вилку Великобритании? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение разъема BS1363
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить комбинированный выключатель и розетку? – Схемы комбо-выключателя/розетки
• Символы переключателей и кнопок
• Основные электрические схемы

URL-адрес скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Как настроить интеллектуальные лампочки и лампы Hue

Руководство по установке

Существует два способа подключения интеллектуальной лампочки или лампы Hue к вашей системе: с помощью моста Hue или Bluetooth.

Подключение с помощью моста Hue

Подключение с помощью Bluetooth

Подключение с помощью моста Hue

Благодаря мосту Hue вы получаете доступ ко всему набору функций интеллектуального освещения, а настройка проста.

Перед началом настройки

Подключен ли ваш Hue Bridge и добавлен ли он в приложение Hue?

Ваш Hue Bridge уже должен быть подключен, подключен к Wi-Fi и добавлен в ваше приложение Hue. Если вы еще этого не сделали, сначала установите Hue Bridge.

Узнайте, как настроить Hue Bridge

Вы установили лампочки или лампы?

Вкрутите лампочки, подключите лампы и включите их. Если вы не уверены в установке, обратитесь к руководству, прилагаемому к вашему продукту Hue.

Установите лампочку или лампу с мостом Hue

1. Откройте приложение Hue.
2. Перейдите на вкладку «Главная» и коснитесь значка с тремя точками (…) .

3. Нажмите Добавить источники света .

4. Коснитесь Поиск . Если приложение Hue не может найти ваш светильник, введите серийный номер продукта.

5. Когда новый источник света будет найден, нажмите Начать настройку . Теперь вы можете назвать свои новые источники света и назначить им тип.

6. Переместите новые источники света в существующую комнату или создайте новую.

Есть второй способ добавить источники света в приложение Hue: перейдите на вкладку Настройки , коснитесь Света и коснитесь значка плюса (+) .

Нужна помощь?

Если вам нужна дополнительная помощь в настройке лампы или лампы, просмотрите раздел часто задаваемых вопросов или свяжитесь со службой поддержки Philips Hue.

Часто задаваемые вопросы о мосте Hue >

Часто задаваемые вопросы о приложении Hue >

Перейти в службу поддержки >

Подключение по Bluetooth

Подключение до 10 светильников в одной комнате с помощью Philips Hue по Bluetooth — самый простой способ начать работу с умным освещением.

Перед началом настройки

Совместим ли ваш фонарь с Bluetooth?

Установите флажок рядом с изделием, чтобы убедиться, что оно поддерживает Bluetooth. Если вы не видите значок Bluetooth, вы можете подключить свой продукт к мосту Hue.

У вас есть приложение Hue Bluetooth?

Загрузите приложение Hue Bluetooth из App Store или Google Play Store.

Вы установили лампы или лампы Hue?

Вкрутите лампочки, подключите лампы и включите их. Если вы не уверены в установке, обратитесь к руководству, прилагаемому к вашему продукту Hue.

Установите лампочку или лампу с Bluetooth

1. Убедитесь, что Bluetooth включен на вашем мобильном устройстве.
