Как подключить полотенцесушитель к системе горячего водоснабжения: Подключение полотенцесушителя к стояку горячей воды схема

Схема подключения полотенцесушителя к стояку горячей воды: tvin270584 — LiveJournal

Подключение полотенцесушителя к ГВС не очень сложная процедура, но, как и монтаж любого оборудования в систему требует соблюдения определенного порядка операций и соответствия нормам СНиП 2-04-01-85.

Конечно, можно подключить полотенцесушитель в систему отопления, что особенно часто практикуется в частых домах с индивидуальным отоплением. Но наиболее распространенным и оптимальным способом подключения при централизованном отоплении является подключение через систему горячего водоснабжения.

Одно из важных преимуществ такого подключения – независимое функционирование обогревателя от отопительного сезона, т.е. схема подключения полотенцесушителя к стояку с горячей водой позволяет при пользовании водой получить обогрев помещения. В статье мастер сантехник расскажет, о схемах подключения полотенцесушителя к стояку горячей воды.

Основные этапы

Если в качестве подключаемого сантехизделия выбрана модификация «лесенка» либо иная другая, то необходимо придерживаться следующей последовательности работ:

• Демонтаж имеющегося полотенцесушителя;
• Установка нового стояка;
• Монтаж шаровых кранов и байпаса;
• Соединение при помощи сварки трубопроводов;
• Установка полотенцесушителя, включающая его подключение.

Обратите внимание! Все работы по подключению проводятся только после отключения подачи воды на стояк через центральный кран

Конструктивные особенности

Полотенцесушители являлись обязательным предметом интерьера ванной или сантехнического совмещенного узла большинства серий многоэтажных домов, массово возводимых по всей стране во второй половине прошлого века. Правда, это были, как правило, не какие-то оригинальные, удобные в пользовании и радующие глаз приборы. Чаще всего дело ограничивалось изогнутым участком трубы, U-образной или, реже М-образной формы.

По сути, они представляли собой участок стояка горячего водоснабжения, в котором по правилам поддерживалась постоянная циркуляция воды. Сразу обратите внимание на нюанс сама петля изготовлены из трубы, имеющей диаметр больше, чем на стояке (как минимум – равный). Это – неспроста: тем самым добивались минимизации гидравлического сопротивления, которое на криволинейных и тем более – петлеобразных участках всегда больше, нежели на прямых.

Чаще всего сушилки устанавливались на нисходящей трубе, то есть с потоком, направленным сверху вниз. Соображения те, что потребитель получает горячую воду требуемой температуры, независимо от того, на каком этаже он проживает. А уже затем, при обратном движении, был допустим и дополнительный отбор тепла для работы полотенцесушителей и обогрева ванных комнат. Однако, подобные соображения иногда игнорировались, то есть можно было встретить эти приборы и на восходящей трубе.

Так что для правильной установки полотенцесушителя хозяину квартиры так или иначе необходимо будет уточнить, к какой трубе, восходящей или нисходящей, стояка горячего водоснабжения его придётся подключать. Это порой серьезно влияет на выбор схемы.

И вот тут порой, начинаются казусы. Врезанный самостоятельно или неопытным мастером, слабо разбирающимся в законах гидравлики, полотенцесушитель вдруг отказывается полноценно работать. Больше всего хлопот в этом вопросе приносят модели тира «лесенка». Мало того, раз сушилка устанавливается на общий стояк ГВС – проблема с подачей горячей воды начинает распространяться на соседей. Все оттого, что нарушается сбалансированность всей системы, ухудшается или даже полностью прекращается циркуляция в стояке.

Понятно, что это становится как минимум причиной постоянных скандалов и разбирательств. Но дело может окончиться и более серьезными последствиями, вплоть до применения штрафных санкций.

Поэтому и стоит внимательно заранее посмотреть, разобраться — какая схема в конкретных условиях, с учетом особенностей стояка, выбранной модели и пожеланий хозяев по ее установке, будет оптимальной. А какая, наоборот, станет или причиной вечных проблем, или вовсе не работоспособной.

Схемма подключения U- и М-образных полотенцесушителей

С ними и действительно проще всего. Ошибки если и бывают – не из-за общей схемы подключения, а, так сказать, из-за несоблюдения некоторых нюансов монтажа.

Да, несмотря на широкое разнообразие ассортимента моделей полотенцесушителей, многие все же отдают дань «классике» — изогнутым U- или М-образно петлям. Одних вполне устраивает дизайн, другим просто не хочется переделывать подводку от стояка, рассчитанную на именно такой вариант прибора, третьих привлекается доступная стоимость п. простота монтажа также может играть не последнюю роль.

Конечно, современные полотенцесушители такого типа – это вполне симпатичные изделия из нержавейки, хромированной стали или цветных металлов. Но принцип работы у них и схема подключения – точно такие же, как у «ветеранов» из гнутых труб ВГП.

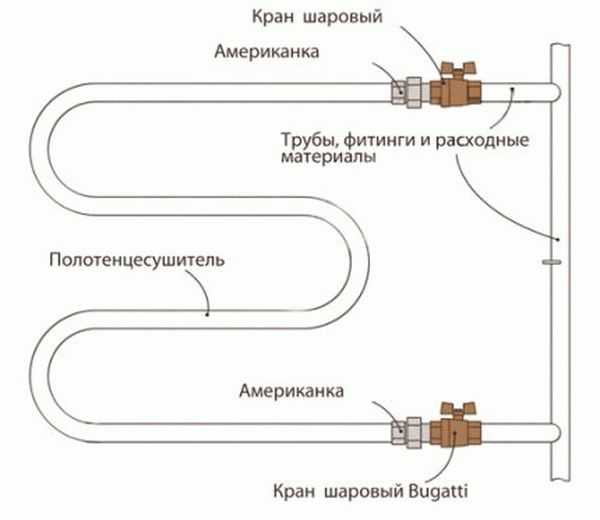

А схема их подключения практиковалась в основном самая незамысловатая – эта петля (или две петли) просто являлись частью стояка, не отделенные от него никакими запорными или регулировочными устройствами. Эту схему можно вполне использовать и сейчас, хотя оптимальной назвать ее сложно.

На этой схеме и дальше темно-серым цветом будет показываться стояк горячего водоснабжения. Синие стрелки – допустимое направление потока воды. Как видно — в данном случае оно значение не имеет, то есть допустимо любое. Фиолетовыми линиями будут показываться вновь создаваемые участки подводки от стояка к полотенцесушителю.  На этих картинках и пока что нет, но вскорости они появятся.

Какое несовершенство данной схемы сразу бросается в глаза? Полотенцесушитель абсолютно лишен «автономии». Его невозможно отключить, если, например, для хозяев нежелательно, чтобы он в данное время работал (скажем, в ванной от него слишком жарко). Чтобы поменять на другую модель или устранить возможную аварию – придётся отключать весь стояк полностью. В собственном доме – это не столь существенно, но в многоэтажке – хлопот не оберёшься!

Казалось бы, напрашивается решение – установить шаровые краны на обоих трубах подачи в полотенцесушитель. Их можно в любой момент перекрыть, чтобы по той или иной причине вывести прибор из эксплуатации.

А вот этого делать как раз – никак нельзя. Такая установка запорных элементов полностью выводит их строя весь стояк горячей воды по всем этажам, если хотя бы один их кранов будет закрыт. Все просто – циркуляция прерывается. И конфликт с соседями и работниками управляющей компании – обеспечен.

При монтаже полотенцесушителя к стояку специалисты дают следующую рекомендацию: во время работ необходимо устанавливать байпас, то есть перемычку. Какая бы то ни была врезка полотенцесушителей, при любом, нижнем, боковом или диагональном подключении, должна осуществляться исключительно при наличии байпаса на стояке. И единственное исключение, что было показано выше (прямая врезка без кранов), в расчет не принимается из-за примитивности схемы и ее упомянутых недостатков.

Байпас – замыкающий участок трубы с диаметром, равным диаметру стояка или на один шаг меньше.

Байпас у полотенцесушителя решает несколько задач:

• Сохранение нормальной скорости циркуляции по всему стояку горячей воды. Принудительная циркуляция в стояке обеспечивает подачу равномерно горячей воды (по нормам — не менее 60°C) в любую квартиру, на любом этаже, независимо от её удалённости от начала подачи в стояк, времени суток и от наличия или отсутствия водоразбора в квартирах жильцов.
• Через один полотенцесушитель проходит только часть общего потока теплоносителя (воды). Другая часть идёт мимо, сохраняя больше тепла для следующих санузлов, ведь от одного стояка могут работать один-два десятка полотенцесушителей.
• Возможно полное отключение полотенцесушителя или регулировка его температуры жильцами без негативных последствий для остальных квартир. Возможность регулировки температуры требует установки дополнительного регулировочного вентиля на один из отводов, т. к. с помощью шарового крана регулировать что-либо невозможно.

Но и тут есть проблема: высота отводов от пола, расстояние между ними, диаметр и тип байпаса никак не нормированы. Это приводит к массовым проблемам при подключении полотенцесушителей, о них будет рассказано чуть ниже.

Три основных варианта исполнения байпаса с отводами:

• Несмещённый и незауженный байпас. Отводы приварены прямо к трубе стояка. Между отводами геометрия стояка (это диаметр трубы и её направление) остаётся неизменной. Часто можно услышать «ой, а у меня байпаса нет!» – но на самом деле тут байпас – это просто часть стояка.

• Несмещённый зауженный байпас. Между отводами уменьшается диаметр стояка на один типоразмер трубы (например, для стояка 1” байпас выполняется 3/4”), сам стояк по-прежнему остаётся прямым. Пожалуй самый часто встречающийся вариант, который, увы, несёт кучу проблем при определённых условиях.

• Смещённый зауженный или незауженный байпас. Между отводами участок стояка сдвигается в сторону полотенцесушителя, а смещённый участок может быть дополнительно заужен на один шаг диаметра. Также проблемный вариант в очень многих случаях.

А вот ориентировочные коэффициенты затекания воды в полотенцесушитель для разных конфигураций байпаса. Помните, что они справедливы только при выборе однозначно рабочей схемы подключения из представленных далее вариантов:

• Смещённый байпас: 0,33-0,4.
• Смещённый и одновременно зауженный на один шаг диаметра байпас: 0,48-0,52.
• Несмещённый зауженный байпас: 0,4.
• То есть смещение байпаса по эффективности практически равнозначно его сужению.

Обратите внимание! Установка запорно-регулировочной арматуры на стояках категорически запрещена

Чрезвычайно важен еще один нюанс. Довольно часто в сети встречаются и чертежи, и фотографии уже выполненных работ, которые сразу притягивают взгляд наличием запорного устройства (крана, вентиля) на байпасе.

Под это дело имеется даже «мотивация» — мол, установленный кран или вентиль позволяет тонко регулировать количество проходящей через полотенцесушитель горячей воды, то есть, по сути, уровень нагрева. А между тем – это грубейшая ошибка! Получается, что кран снова оказывается на стояке, о недопустимости чего уже говорилось выше.

Ну все, с простейшими схемами подключения разобрались – пора переходить к более «интересным» вариантам.

Схема подключения полотенцесушителей типа «Лесенка»

Это – наиболее популярная в наше время категория моделей полотенцесушителей. Такие приборы очень выгодно смотрятся на стене ванной комнаты, удобны в пользовании – перекладины, а нередко – еще и дополнительные полочки сверху облегчают развешивание вещей для сушки или нагрева. Отмечается их высокая теплоотдача.

Форма может быть различной, порой – весьма неожиданной. Но, как правило, сохраняется принцип конструкции – две вертикальных трубы (назовём их коллекторами), связанные трубами-перемычками меньшего диаметра. Патрубки для подключения полотенцесушителя к стояку располагаются только на коллекторах.

А вот по расположению этих патрубков «лесенки» тоже могут серьезно различаться.

Так, отдельная группа моделей этой категории оснащена двумя патрубками на одном коллекторе, направленными в сторону. Такие полотенцесушители, вполне понятно, предназначены исключительно для бокового подключения.

В других моделях коллекторы полотенцесушителя имеют возможность подключения и сверху, и снизу. То есть две точки будут использованы для врезки в систему, а оставшиеся две или глушатся, или закрываются воздухоотводными клапанами. Безусловно, такие модели дают куда больший «простор» для выбора оптимального способа подключения к стояку.

Впрочем, есть и такие модели, у которых для врезки используются исключительно нижние торцы вертикальных коллекторов – это предусмотрено конструкцией, и других вариантов она не допускает. Но и для таких приборов имеются неплохие схемы подключения.

Схемы бокового или диагонального подключения полотенцесушителя

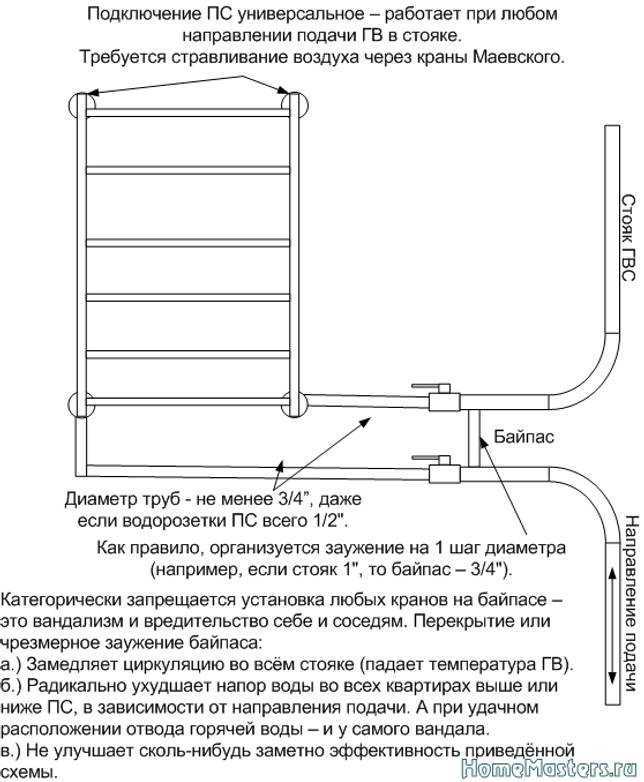

Для начала – две простейшие и, вместе с тем – привлекающие своей универсальностью и исключительной работоспособностью схемы. Если присмотреться, то можно увидеть немало сходства с теми простейшими вариантами, что используются с U или М-образными приборами.

Такая схема прекрасно работает с моделями «лесенок» универсального типа. Байпас – обычный, то есть не требующий ни уменьшения диаметра, ни смещения. На работе полотенцесушителя практически не сказывается ни скорость потока вода в стояке, ни ее напор, ни направление. При необходимости участки подводки могут быть довольно длинными – до 4 ÷5 метров. Правда, должны быть соблюдены некоторые важные и, возможно, не сразу заметные и понятные нюансы.

Верхняя точка подключения к стояку должна в обязательном порядке быть выше верхнего соединительного узла на полотенцесушителе. Аналогично и снизу – нижняя точка врезки в стояк – ниже подключения нижней подводки к прибору. Это достигается приданием трубам подводки небольшого уклона – будет достаточно 20, максимум 30 мм перепада высоты на погонный метр.

Уклон, правда, становится и необязательным, если удаление прибора от стояка не превышает 2 метров, и если для подводки применены трубы с DN 1″ и более — тогда можно довольствоваться и строго горизонтальной прокладкой.

Участки подводки должны быть прямыми. Не допускается изгибов, в которых может скапливаться воздух. (Кстати, растворенного и взвешенного воздуха в трубах ГВС всегда традиционно больше, чем в холодных!).

Диаметр подводки (внутренний, естественно, то есть ДУ или DN) – не мене 20 мм (это внешний 25 для полипропилена и стандарт ¾» для металлических труб). Краны или вентили – тоже с проходом не менее 20 мм.

Трубы на участке подводки, как правило, заключаются в термоизоляцию. Обычно их прячут в прорезанные штрабы, так что изоляция в любом случае будет необходима – чтобы не рассеивать тепло в стене.

Как уже говорилось, смещения или заужения байпаса не требуется. Скажем даже больше того — такое «усовершенствование» лишает схему универсальности, так как при подаче снизу вверх не исключается полное запирание контура полотенцесушителя, и он станет неработоспособным.

При верхней подаче система с зауженным байпасом работать однозначно будет, не без каких-то «преференций» для владельца. То есть смысла не видно.

Так сказать, «в развитие» этой схемы иногда применяют и диагональное подключение полотенцесушителя.

В принципе, все требования, перечисленные выше, остаются в силе. Но дает ли такое подключение какие-то преимущества?

По всей видимости, здесь срабатывает стереотип по аналогии с радиаторами отопления. Там, действительно, диагональное подключение дает некоторый выигрыш в теплоотдаче, в несколько процентов. И в масштабе, скажем, целого дома эффект получается ощутимый. Здесь же, в условиях одного небольшого теплообменного прибора можно гарантировать, что никто особой разницы и не почувствует. То есть можно не усложнять монтаж. Хотя сама по себе схема, безусловно, полностью рабочая и весьма эффективная. Кстати, направление диагонали тоже никакой роли не играет – можно выбрать любое.

Это были, так сказать, базовые схемы, а теперь несколько вариаций.

Например, имеются старые тройники в стояке, разнесенные больше, чем высота полотенцесушителя, и переделывать не хочется. Или по иным соображениям врезка в стояк должна быть значительно выше и ниже места расположения прибора, скажем, чтобы маскировать горизонтальные участки.  Никаких проблем – все решается просто.

Вся разница-то только в наличии вертикальных участков от точек подключения вверх и вниз до горизонтальной подводки. Кстати, длина этих вертикальных участков ничем не лимитируется – по крайней мере, в пределах разумного.

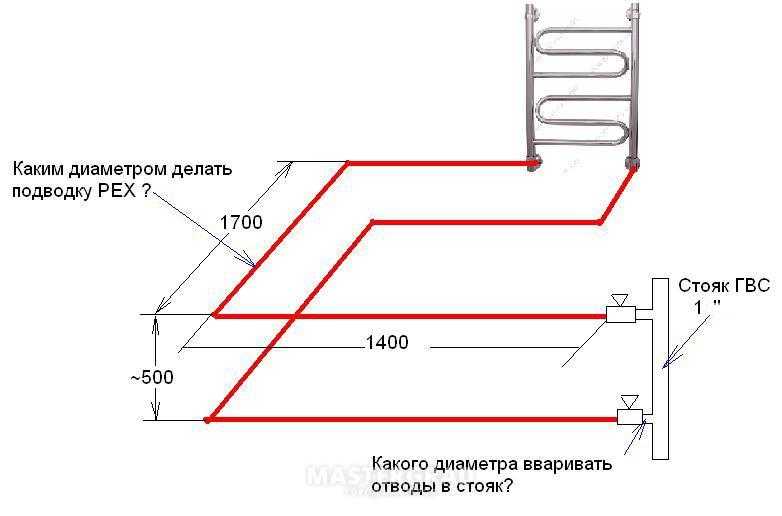

Другая крайность – старые трубы подводки от стояка расположены слишком близко одна к другой, но переделывать не хочется. Значит, можно применить вот такую схему.

Правило размещения верхней точки врезки выше прибора соблюсти невозможно. А от этого образуется «горб» — своеобразная ступенька, в которой может скапливаться содержащийся в воде воздух. И где, кстати, гарантировано будет образовываться воздушная пробка при временном прекращении подачи воды в стояке. Значит, никуда не деться от установки устройства, позволяющего этот воздух стравливать. Место установки показано желтой стрелкой.

В простейшем варианте – это кран Маевского, и выпуск воздуха придётся по мере необходимости проводить вручную. Более современный вариант – автоматический воздухоотводчик, который самостоятельно станет выпускать скопившиеся газы.

А что делать, если от старого подключения все же остался зауженный или смещенный байпас? Переделывать? Давайте разбираться.

Смотрим на простейшую базовую схему, но с байпасом из трубы, меньше на один шаг диаметра стояка. (При диагональном подключении ничего не меняется, так что повторяться не станем).

Практика показывает, что подобная схема будет гарантированно работоспособной только при потоке воды вниз. При направленном вверх – велика вероятность того, что часть восходящего потока будет перенаправлена в полотенцесушитель, где встретится с потоком, идущим в обратном направлении – под действием того теплового насоса, о котором уже говорилось выше. То есть с потоком остывшей воды, перетекающей вниз под влиянием силы тяжести.  Получается встреча двух противоположно направленных векторов. И велика вероятность, что контур полотенцесушителя попросту запрется. Система получается неустойчивой, очень сильно зависящей от температуры и напора воды в стояке. Например, при большом разборе горячей воды по этажам циркуляция в полотенцесушителе может полностью остановиться или быть еле заметной. То есть прибор будет или холодным, или еле теплым. Одним словом – «как повезет».

Диагональное подключение в этом случае не только не повышает эффективность, но способно, напротив, стать еще большим тормозом для нормальной циркуляции.

В точности такая же картина будет и со смещенным байпасом, так что приводить ее в отдельности – смысла не имеет. Единственное, что можно сказать на этот счет – смещенный байпас должен быть того же диаметра, что и стояк. Бывает, что и его заужают, что совершенно неприемлемо.

Итак, вывод. Если в «наследство» достался стояк с зауженным или со смещенным байпасом, то оставить его без переделки можно исключительно тогда, когда направление потока — сверху вниз (как, кстати, по всем правилам и должно быть). Если же направление – противоположное, или же хозяин не имеет информации об этом – лучше перейти на универсальную схему, которая гарантированно не подведет.

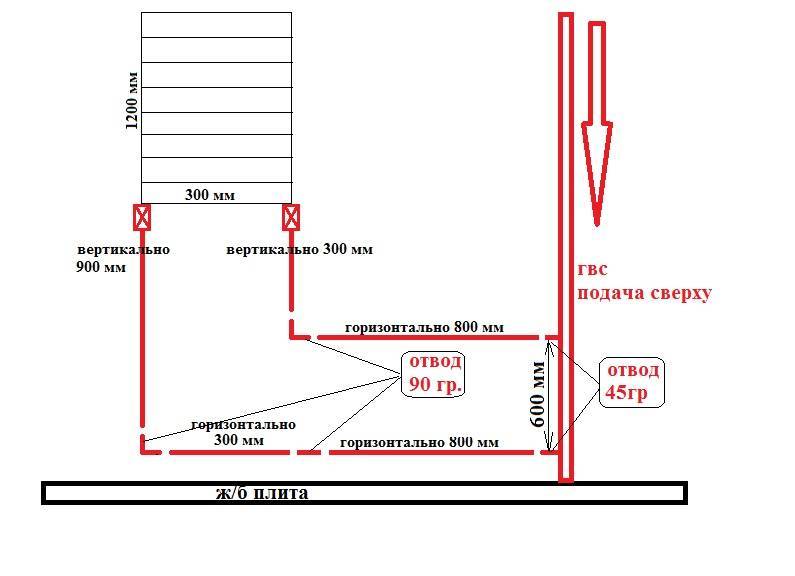

Схемы нижнего подключения полотенцесушителя

Многим владельцам квартир по душе именно такое подключение. Действительно, его легче скрыть в шрабах или даже под декоративным кожухом. Производители предлагают немало моделей, предназначенных именно для такого варианта.

Казалось бы – какие тут могут быть секреты? Ан нет – с нижним подключением все даже несколько сложнее, чем с боковым. Скажем сразу, по эффективности теплоотдачи любая схема нижнего подключения нескоько проигрывает универсальным «боковым» вариантам. Пусть это не столь заметно на бытовом уровне, но тем не менее. Второй общий нюанс – любой из вариантов с нижним подключением в обязательном порядке требует установки воздухоотводчика. Исключений нет. Поэтому каждый раз повторять про необходимость такого устройства – не станем. Итак, какие схемы приемлемы?

Самая простая схема – на иллюстрации. Она универсальна, то есть будет работать при любом направлении потока горячей воды. Но если соблюдены некоторые условия:

• Участки горизонтальной подводки желательно расположить с лёгким уклонов вверх от стояка к прибору, с подъемом в пределах 10÷20 мм на погонный метр. Это требование не распространяется на трубы с ДУ 1 дюйм и более, и при небольшом, до метра, удалении от стояка.
• В любом случае нижняя врезка в стояк должна быть ниже полотенцесушителя. Для верхней точки врезки, если используется обычный прямой байпас (участок стояка), жесткого правила нет,  хотя стремиться к созданию небольшого подъема на горизонтальном участке все же следует.
• Трубы подводки, которые в таких условиях практически всегда замуровывают в стены, в обязательном порядке должны быть заключены в термоизоляцию.

Эта схема – лишь вариация предыдущей. Отличие – только в необходимости по тем или иным причинам вертикальных участков перед подключением прибора. Никаких дополнительных требований, кроме ранее перечисленных, не выдвигается. Наоборот даже, гарантированное расположение обеих точек врезки на стояке ниже полотенцесушителя – это оптимальный вариант!

Что делать, если стояк имеет зауженный или смещенный байпас, и требуется нижнее подключение?

Статья на сайте полностью не поместилась, продолжить чтение вы сможете по ссылке: https://zen.yandex.ru/media/id/6007c9d6e1be7a0d33505026/shema-podkliucheniia-polotencesushitelia-k-stoiaku-goriachei-vody-60ac2f7de0a62f356e19817e

Схема подключения полотенцесушителя к стояку горячей воды: конструкция, основные этапы, советы

Сушка белья является не единственной задачей, которую выполняет полотенцесушитель. Помимо этого, наличие подобного сантехнического изделия способствует поддержанию в ванной комнате благоприятной атмосферы, польза которой заключается в предотвращении появления неприятного запаха, грибка и сырости. Если проанализировать предлагаемый ассортимент на рынке сантехнического оборудования, то можно встретить большое количество моделей, отличающихся как дизайном, так и функциональными особенностями.

• Конструктивные особенности
• Инструменты и материалы
• Основные этапы
• Демонтаж
  • Демонтаж современной конструкции
  • Демонтаж старого змеевика
• Замена стояка
• Установка перемычки
• Водяной полотенцесушитель: боковое подключение
• Как правильно выполнить подключение?
• Основные моменты
• Заключение

Далее мы поговорим о том, как грамотно должно выполняться подключение полотенцесушителя к стояку горячей воды. Из этой стати вы узнаете об устройстве этого сантехнического изделия, а также познакомитесь с его схемой подключения.

Конструктивные особенности

Предлагаемый сегодня в продаже водяной полотенцесушитель может быть выполнен в различных вариантах. Среди доступных сегодня в продаже моделей особо популярным является змеевик, местом подключения которого служит общая система горячего водоснабжения. Чаще всего это сантехническое изделие можно было встретить в домах советской постройки.

Если же обратить внимание на новые строения, то здесь предусмотрен иной вариант монтажа полотенцесушителя, который сводится к подключению к стояку горячей воды при помощи отдельного отвода. Этот вариант дает возможность выполнить установку полотенцесушителя любых модификаций, начиная традиционным П-образным и заканчивая популярной «лесенкой».

И среди всех доступных сегодня вариантов именно последний и чаще всего можно встретить в квартирах наших сограждан. Интерес к нему обусловлен в первую очередь его удобством в использовании, а также высокой функциональностью. Чтобы выполнить подключение подобного сантехизделия, потребуются следующие элементы:

• вентили, с помощью которых будет отключаться вода;
• система циркуляции воды, представленная в виде подающего и обратного трубопроводов;
• пробка-заглушка;
• воздуховыпускной клапан;
• кронштейн, при помощи которого выполняется монтаж сантехизделия на стене.

Инструменты и материалы

Технология подключения полотенцесушителя к стояку требует наличия и ряда инструментов и материалов:

• полотенцесушителя;
• кронштейнов, при помощи которых изделие будет зафиксировано на месте монтажа;
• трубопроводов из полипропилена;
• соединительных элементов в виде фитингов и муфт из полипропилена;
• ножа, при помощи которого будет выполняться резка пропилена;
• сварочного аппарата;
• шаровых кранов в количестве 2-3 штук.

Основные этапы

Если в качестве подключаемого сантехизделия выбрана модификация «лесенка» либо иная другая, то необходимо придерживаться следующей последовательности работ:

• Демонтаж имеющегося полотенцесушителя;
• Установка нового стояка;
• Монтаж шаровых кранов и байпаса;
• Соединение при помощи сварки трубопроводов;
• Установка полотенцесушителя, включающая его подключение.

Демонтаж

Довольны распространены ситуации, когда ещё до подключения нового полотенцесушителя приходится снимать старые изделия. Для подобных случаев получили распространение следующие схемы подключения полотенцесушителя старых модификаций:

• для современных устройств;
• для змеевиков старого образца.

Демонтаж современной конструкции

Если в ванной комнате имеется современная модель полотенцесушителя, установленная с соблюдением всех требований и имеющая разъемные соединения, то при выполнении работ по его демонтажу трудностей возникнуть не должно. Особое внимание здесь следует обратить на то, чтобы конструкция устанавливаемого сантехизделия совпадала со старой моделью, а размеры в центрах присоединительных патрубков были идентичны.

Следует убедиться, что центр присоединительных патрубков находится у изделия в том же месте, что и у демонтируемого полотенцесушителя. После снятия старого изделия необходимо путем присоединения к ответным элементам разъемов выполнить монтаж нового, после чего приступают к подключению его к системе и закреплению на стене.

Демонтаж старого змеевика

Куда больше трудностей возникнет, если приходится иметь дело со старым советским змеевиком. При подобном варианте схема монтажа полотенцесушителя с боковым подключением требует его установки одновременно со стояком. Примечательно, что этот элемент может заменяться полностью либо частично. Причем замена лишь части старого трубопровода представляется не лучшим решением, поэтому правильнее всего установить новый стояк. Для реализации подобного замысла, придется получить согласие у соседей снизу и сверху, чтобы можно было подключить к ним новый стояк. Подобные ситуации встречаются довольно часто, так как владельцы осознают, какую большую угрозу представляют старые трубы в перекрытии.

Замена стояка

После решения всех необходимых вопросов владельцу предстоит перекрыть воду. Чаще всего для решения этой задачи приходится пользоваться услугами обслуживающей организации. После этого берется болгарка, с помощью которой начинают вырезать стояк и змеевик. Демонтировав эти элементы своей квартире, необходимо в дальнейшем проделать то же самое и в соседних. Далее выполняется нарезка резьбы на трубах у соседей сверху и снизу, после чего приступают к подключению труб и вводу их в вашу ванную комнату, используя для этого отверстия в перекрытиях.

Установка перемычки

Перемычка представляется весьма полезной вещью, так как может прийти на помощь в самых неожиданных ситуациях. Хотя устанавливать ее владелец может только по своему желанию, все же не следует пренебрегать таким советом. Скажем, если в местах соединения полотенцесушителя появились признаки часть течи, причем влаги с каждым днем становится все больше, перемычка поможет предотвратить аварийные ситуации. В таких случаях владельцу нет необходимости связываться с аварийной службой и на протяжении нескольких часов дожидаться приезда специалистов.

Байпас же является эффективным решением подобных проблем. По своему исполнению он выглядит как обычный участок трубопровода. Монтаж этого элемента требует установки на концах полотенцесушителя стандартных шаровых кранов, используя которые владелец может без особых усилий отключить воду в экстренных случаях.

Водяной полотенцесушитель: боковое подключение

При подключении полотенцесушителя к стояку горячей воды схема бокового монтажа используется довольно часто. К подобной схеме подключения прибегают в тех случаях, когда возникла необходимость в установке полотенцесушителя в стандартный стояк или же в его врезке в сеть горячего водоснабжения. Иначе говоря, владелец будет избавлен от необходимости заниматься подготовкой дополнительного водоотвода.

Но, решив выполнять монтаж полотенцесушителя подобным образом, следует помнить про важный минус такой схемы. Речь идет о сварных элементах, которые придется использовать во время установочных работ. Однако, если владельцем приобретено сантехническое оборудование от проверенного производителя, то можно быть уверенным, что после установки сантехизделие будет служить на протяжении длительного времени.

Приступая к работам по монтажу полотенцесушителя, важно принимать во внимание ряд важных характеристик:

• диаметры трубопровода должны совпадать между собой;
• межосевой интервал, под которым понимается расстояние между выходными и входными отверстиями, должен быть минимальным.

При использовании схемы подключения полотенцесушителя «лесенка» часто приходится применять водопроводные муфты. Следует иметь в виду, что во время выполнения подобных работ недопустимым является создание перехода от трубопроводов, имеющих больший диаметр, в направлении труб, обладающих меньшим сечением. В противном случае возникает вероятность увеличения давления в сантехническом изделии, из-за чего можно столкнуться с таким неприятным явлением, как протечка. В некоторых случаях это может закончиться даже разрывом сварных соединений.

Довольно распространенная схема бокового подключения может применяться в тех случаях, если у владельца возникла идея об укладке поверх водопроводных труб кафельной плитки. Помня об этом, необходимо еще во время установочных работ позаботиться о защите труб и самого сантехнического изделия от влаги. Эту задачу решают при помощи прокладок и муфт, которые необходимо очень тщательно затянуть, используя разводной ключ необходимого диаметра.

Во время выполнения монтажа полотенцесушителя с использованием схемы бокового подключения, следует иметь в виду, что теплоноситель будет циркулировать в условиях высокого давления. Таким образом, необходимо позаботиться о том, чтобы места соединения смогли справиться с резкими колебаниями давления и повышенным напором подачи воды.

Как правильно выполнить подключение?

Во время выполнения работ по монтажу сантехнического изделия в ванной комнате важно в точности соблюдать требования действующих стандартов. Поэтому, если для используемой схемы подключения полотенцесушителя к стояку горячего водоснабжения обязательно должны быть соблюдены все требования, которые закреплены СНиП 2-04-01-85. Если работы проводятся в частном доме, то монтаж подобной конструкции осуществляется к системе отопления.

Если полотенцесушитель подключается к стояку в многоквартирных зданиях, то лучше всего проводить эти работы с учетом проекта. Самый оптимальный вариант, когда эта конструкция подключается к отдельному стояку. Такое решение будет наилучшим ввиду того, что центральной отопительной системе приходится работать только с наступлением холодного времени года, при этом теплоноситель поступает в квартиры без перебоя и зимой, и летом.

Для любых модификаций полотенцесушителя схема подключения будет одинаковой: здесь главное, чтобы были созданы оптимальные условия для правильной подачи воды и оттока. В этом случае можно рассчитывать на регулярную подачу воды. Можно выделить несколько схем подключения, исходя из особенностей конструкции устанавливаемого изделия:

• установка с верхним подключением;
• установка с нижним подключением;
• монтаж полотенцесушителя в нижней части;
• диагональная схема подключения.

Поэтому, чтобы не иметь проблем в эксплуатации полотенцесушителя, выбирать схему подключения необходимо с учетом условий монтажа и типа конструкции.

Основные моменты

Грамотный монтаж любого сантехнического изделия в ванной комнате требует наличия у специалиста профессиональных навыков. Дело в том, что достаточно допустить небольшую погрешность в замерах, чтобы это стало причиной возникновения серьезных неприятностей и проблем с эксплуатацией прибора. Поэтому, если перед вами возникла задача по установке полотенцесушителя, лучше всего, чтобы эта работа была поручена квалифицированному специалисту.

Во время проведения подобных работ имеются важные моменты, о которых необходимо помнить:

• При проведении замеров недопустимы округления;
• Перед установкой необходимо точно выбрать место установки сантехнического изделия;
• Обязательным является использование в конструкции таких элементов, как муфты, фитинги, кронштейны и пр.
• Обязательно необходимо правильно выбрать схему подключения устройства.

Заключение

Полотенцесушитель представляется сложным сантехническим изделием в плане его подключения к системе горячего водоснабжения. В процессе выполнения работ по его установке необходимо выполнить множество разных операций, которые могут повлиять на качество монтажа и надежность работы самого сантехнического изделия. Поэтому только квалифицированный специалист, имеющий практический опыт работы, способен наиболее качественно выполнить подключение полотенцесушителя к стояку с горячей водой. Если вы не обладаете подобными навыками, не следует понапрасну рисковать, а лучше всего поручить эту работу персоналу обслуживающей организации.

Подключение полотенцесушителя к системе горячего водоснабжения

Установленный в ванной полотенцесушитель не только сушит белье, но и создает благоприятный микроклимат, препятствующий образованию неприятных запахов, грибков и сырости. Сегодня рынок этой сантехники насыщен моделями с различным дизайном и функциями. Из этой статьи вы узнаете, как правильно подключить полотенцесушитель к стояку горячей воды. Схема и подробное описание этого сантехнического оборудования также есть в этой публикации.

Особенности конструкции

Полотенцесушитель водяной может быть в различных конфигурациях. Самым простым среди них является змеевик, который подключается к общей системе горячего водоснабжения. Обычно такой вариант предусматривался в домах советской постройки. В относительно новых домах возможно подключение полотенцесушителя к стояку горячей воды (схема ниже) через отдельный выход. Это позволяет устанавливать данное оборудование различных модификаций – от классического П-образного полотенцесушителя до популярной «лесенки».

Чаще всего отдают предпочтение последнему варианту: хозяйки уже оценили его удобство в повседневном использовании и функциональность. Подключение лестничного полотенцесушителя осуществляется с помощью следующих элементов:

• Водозапорная арматура.
• Система циркуляции воды — трубопроводы подачи и обратки.
• Заглушка.
• Клапан воздухоотводчик (при установке клапан Маевского располагается сверху).
• Кронштейн для настенного монтажа.

Схемы подключения

У нас есть три сценария для анализа:

1. Многоквартирный дом с тупиковым горячим водоснабжением;
2. Жилой дом с оборотным горячим водоснабжением;
3. Частный дом или автономный водонагреватель в квартире. В этом случае у нас есть полная свобода действий: системы горячего водоснабжения с полотенцесушителями можно проектировать с нуля.

Котельная с котлом в частном доме

Подробнее узнать о том, как монтируются полотенцесушители, поможет видео в этой статье: вашему вниманию будет представлена ​​схема подключения, вспомогательная арматура и схема подключения ГВС.

Тупик ГВС

Полотенцесушитель подключается между стояком и подводом горячей воды. На входе подачи воды в осушитель установлен запорный вентиль. По понятным причинам нагрев змеевика возможен только при течении воды через ваши краны.

Санузел в хрущевке: горячее водоснабжение подключено к стояку через змеевик

Неужели нельзя реализовать непрерывную циркуляцию через змеевик — хотя бы создав замкнутый контур и снабдив его циркуляционным насосом?

Это возможно, но в этом нет никакого смысла.

Есть две причины:

1. Циркуляционная система должна иметь источник тепла для нагрева воды, чтобы компенсировать потери тепла через трубы. Очевидным кандидатом на роль такого источника является стояк горячего водоснабжения. Только — вот проблема! — он, как и сам змеевик, остывает при отсутствии протяжки;
2. Недорогой циркуляционный насос стоит около 2000 рублей и потребляет 50-70 Вт. Недорогой электрический полотенцесушитель стоит столько же и имеет энергопотребление 30-80 Вт. Принцип бритвы Оккама, не рекомендующий излишне усложнять задачу, отсекает оборотное горячее водоснабжение как неоправданно сложное решение.

Электроприбор на фото потребляет не более 80 Вт.

Циркуляция ГВС

Подробная инструкция по подключению сушилки к циркуляционному водопроводу содержится в уже упомянутом СП 30.13330.2012. Согласно тексту документа, полотенцесушители должны подключаться к подающим трубопроводам горячего водоснабжения (читай — это размещается в разрыве стояков горячей воды, соединенных с подающей заправкой). Подключение к циркуляционным стоякам (обратка) допускается при условии установки запорной арматуры и байпаса.

Соединение теплообменника с байпасом и клапанами

Обратите внимание: автор настоятельно рекомендует придерживаться этой схемы подключения даже при установке катушки для питания. Запорная арматура обеспечит возможность отключения осушителя в летнюю жару, а байпас исключит остановку циркуляции в группе стояков при его отключении.

Практическая реализация подключения

Автономная система горячего водоснабжения

Как реализовать ГВС с полотенцесушителем в системе с автономным приготовлением горячей воды при самостоятельном монтаже?

Устройство устанавливается в зазор между закольцованным розливом или подводом горячей воды. Циркуляция в них обеспечивается насосом.

Циркуляционный насос ГВС

Подключение контура к источнику тепла определяется не столько его типом, сколько наличием или отсутствием дополнительного выхода для подключения циркуляционного трубопровода.

Вот два примера электрических схем.

Циркуляция ГВС в системе с одноконтурным котлом и бойлером косвенного нагрева

Насос заставляет воду циркулировать по замкнутому контуру между входами котла. Котел (в данном случае косвенного нагрева) должен иметь три врезки: две для подключения контура ГВС и одну для подпитки.

Котел в системе с рециркуляцией ГВС

Капитан Судьба подсказывает: подключение электрокотла с циркуляционным трубопроводом полностью идентично показанному на схеме.

ГВС с термостатическим смесителем

Если котел или любой другой прибор (водонагреватель газовый, двухконтурный котел, проточный электронагреватель напорного типа) не имеет циркуляционной врезки, реализуется схема с трехходовым термостатическим смесителем: горячая вода циркулирует по замкнутому контуру и нагревается для компенсации потерь тепла. По мере потребления воды контур питается от системы холодного водоснабжения.

Aquatic

Этот вариант известен нам еще со времен СССР, когда такое оборудование было установлено во всех ванных комнатах. Такие модели остаются самыми популярными и по сей день. В этом случае полотенцесушитель подключается к стояку горячей воды (схема поможет сделать это правильно) или к системе отопления.

На самом устройстве установлены вентили, с помощью которых происходит перекрытие воды при замене. Эти модели обычно доступны из нержавеющей стали, латуни и меди. И самое главное, у них низкая стоимость.

Схема дна

Полотенцесушитель, соединенный с помощью вкладыша, расположенного внизу, выглядит интересно и эстетично. Правда, его эффективность несколько ниже, чем при других вариантах подключения. Однако этот вариант достаточно популярен. Существует несколько рабочих схем подключения такой модели:

• с прямым байпасом. Непременным условием является установка на одной из вертикалей крана Маевского. Как правило, он входит в комплектацию оборудования. Сливные краны необходимы для того, чтобы можно было избавиться от наличия воздуха в системе после отключения подачи воды. Чтобы эти детали не нарушали внешний вид помещения, их обычно маскируют специальной декоративной заглушкой;
• с удлиненной вертикальной нижней подводкой. Эта схема практически не отличается от предыдущей. Необходим для тех случаев, когда необходимо расположить горизонтальные трубы подающей линии как можно ниже к полу;
• с зауженным байпасом. При этом верхняя ветка должна иметь небольшой подъем в сторону полотенцесушителя, этот показатель должен составлять от 5 до 20 миллиметров на метр трубы;
• со смещенным байпасом. При этом его диаметр должен быть равен диаметру стояка.

Электрический

Данная модель используется, если нет возможности подключения водяного полотенцесушителя. Есть два основных варианта – настенный и напольный. Первый из них имеет самый разнообразный дизайн и используется в небольших помещениях. Отдав предпочтение этому варианту, особое внимание необходимо уделить потребляемой мощности, чтобы заранее рассчитать примерную стоимость электроэнергии. В этом случае схемы подключения полотенцесушителя могут быть такими:

• Открыто — вилка и розетка используются.
• Закрытый — проводка укладывается в конструкцию стены.

Основные характеристики электрических полотенцесушителей:

• Часто эти устройства оснащены регулятором температуры.
• Их можно устанавливать не только в ванной, но и в других комнатах.
• Благодаря разнообразию дизайнерских решений можно подобрать модель, идеально вписывающуюся в дизайн помещения.

Демонтаж современного строительства

Если правильно установлено современное оборудование, с разъемными соединениями, то заменить его будет несложно. Важно, чтобы новый сантехнический прибор был таким же, как и старый, и имел такие же размеры в центрах соединительных труб.

Новое оборудование должно быть выровнено по центру соединений. Необходимо снять полотенцесушитель, который уже отслужил свое, а затем установить новый на ответные разъемы, подключить его к системе и закрепить на стене.

Разновидности конструкций полотенцесушителей

На рынке предлагается несколько форм полотенцесушителей, различающихся по способу нагрева:

• электрические — автономные обогреватели в виде полотенцесушителя, которые работают от электрической сети;
• комбинированные — автономные, работающие на водяном ТЭНе;
• вода — подключена к системе отопления или горячего водоснабжения.

Первые два типа полотенцесушителей продаются готовыми к использованию. Для их установки вам понадобятся кронштейны, которые идут в комплекте. Третий тип, водяной, требует использования дополнительных деталей не только для крепления на стене, но и для подключения к водопроводу.

Внимание! Водяной полотенцесушитель – самый распространенный вид и самый экономичный. После установки не требует дополнительных затрат, так как интегрируется в центральные коммуникации.

Водяные полотенцесушители могут иметь различную геометрическую форму:

• классический змеевик;
• U-образный;
• в виде лестницы разных размеров;
• угловой.

Форма полотенцесушителя не влияет на подключение к центральным коммуникациям и является делом вкуса владельца.

Металл для полотенцесушителя разный. Поскольку он имеет постоянный контакт с влагой и теплом, он должен быть коррозионностойким металлом.

Производители предлагают следующие варианты:

• нержавеющая сталь;
• медь;
• хромистая сталь;
• латунь.

Все перечисленные металлы и сплавы устойчивы к коррозии и имеют привлекательный внешний вид.

Внимание! Помимо красоты и цены, главным критерием при выборе полотенцесушителя должен быть его диаметр и совместимость импортных моделей с отечественной резьбой на фурнитуре.

Диаметр полотенцесушителя должен соответствовать диаметру трубы отопления (или горячего водоснабжения), к которой он будет подключен. Наиболее распространенные варианты: 32 мм или дюйм; 25 мм или ¾ дюйма. Если змеевик меньше центральной трубы, он может лопнуть из-за скачка давления в системе.

Рекомендуем ознакомиться: Нажимные фитинги — новейшая разработка для надежного соединения труб

Удаление старого змеевика

Заменить старый советский змеевик намного сложнее. В этом случае вместе с заменой стояка устанавливается полотенцесушитель с боковым подключением. Причем он может быть частичным (в вашей квартире) или полным. Однако менять часть старого трубопровода нецелесообразно; желательно полностью заменить стояк. Для этого вам нужно будет договориться с соседями снизу и сверху, чтобы они подключили новый стояк. Это обычная практика, так как оставлять старые трубы в потолке очень опасно.

Установка водяного полотенцесушителя своими руками

Для установки нового прибора в первую очередь необходима схема подключения полотенцесушителя с указанием размеров каждой секции и расположением арматуры, затем будет производиться сборка оказаться точнее.

Установка полотенцесушителя в ванной своими руками теперь требует паяльника для сварки пластиковых труб. В комплекте должны быть насадки стандартных размеров. При правильном выполнении всех инструкций процесс сварки легко освоить самостоятельно. Полезно посмотреть видеоурок на эту тему, чтобы не упустить важные технологические моменты.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Выбор экранов для ванной: описание и особенности установки

Протянуть трубы можно в любое место, где будет установлено устройство. Не стоит просто вешать полотенцесушитель над ванной. На это есть несколько причин:

1. Сушильные машины никогда не размещают там, где избыточная влажность.
2. Попадание воды на горячие трубы спровоцирует повышенную влажность и оседание на них солей кальция.
3. Неудобно принимать душ и тянуться за вещами по трубам через ванну.

Подготовка труб

Ход работ будет следующим:

• Труборез используется для резки пластиковых труб необходимого размера. На концах снимают фаску с уклоном 150 и длиной 2-3 мм. С кромок реза удаляются заусенцы и крошки для качественного соединения.
• Необходимо перекрыть вентиль подачи горячей воды на стояк и отрезать старый полотенцесушитель от труб.

Важно! Вопрос об установке устройства должен быть предварительно согласован с ЖЭКом.

• Стояк может износиться, тогда желательно его заменить частично или поставить новый целиком. Старые трубы в перекрытиях желательно не оставлять, а места подключения новых должны быть доступны для ремонта. Работу по замене стояка и установке ответвлений от него следует доверить специалистам.
• Следующим этапом является установка шаровых кранов и байпаса — участка трубопровода с арматурой.

Крепление полотенцесушителя к стене

Как повесить полотенцесушитель в ванной? Для этого используются скобки. Сначала они прикручиваются к прибору, затем выравниваются уровнем и делаются отметки на стене.

В ванной нужно просверлить отверстия в плитке, для чего используется специальная дрель. Устройство следует закрепить на стене с помощью пластиковых дюбелей.

Важно решить, на какой высоте вешать полотенцесушитель, и правильно подобрать зазор. Расстояние от стены до оси трубы полотенцесушителя по норме составляет:

• от 5 до 5,5 см диаметром до 2″;
• 3,5 см в диаметре до 1″.

Крепление может быть фиксированным или с регулируемым зазором благодаря шпильке, ввернутой в кронштейн. Таким образом может быть создана необходимая циркуляция воздуха для обеспечения быстрой сушки белья. Слишком частые регулировки не рекомендуются, так как трубы постоянно находятся под давлением. Они работают надежно, когда они постоянно закреплены.

Устройство не должно быть жестко закреплено, чтобы несущие участки стены не нагружались при термических деформациях труб.

Как установить полотенцесушитель для удобства использования? Стандартом оговаривается, что высота установки полотенцесушителя по правилам составляет 120 см. Если размер невозможно выдержать, нижний предел составляет 95 см, а верхний – 170 см.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Современные ванные комнаты: дизайн, фото

Прежде чем правильно подключить полотенцесушитель, следует подобрать подходящую фурнитуру. Резьба герметизируется навивкой из льна, а затяжка производится аккуратно, чтобы не повредить резьбовые соединения.

Соединение труб

Полипропиленовые трубы привариваются к муфтам паяльником. Нарезаются патрубки необходимой длины. Концы скошены, а края зачищены. В гильзу вставляют трубу, а гильзу надевают на штифт, после чего нагревают. Время прогрева определяется по таблице.

Дополнительный контроль: элемент считается горячим, если его можно легко повернуть и снять с насадки.

После снятия с паяльника нагретые детали сразу соединяются. Они располагаются точно друг относительно друга с небольшим нажимом. Через 3-5 секунд соединение труб схватывается.

Установите устройство так, чтобы вода проходила через него сверху вниз. Для этого водяной полотенцесушитель сначала соединяется со стояком с верхним входным патрубком. Подключив и закрепив прибор, систему проверяют на герметичность, для чего открывают краны и включают подачу горячей воды. Установленные устройства не должны иметь утечек.

Установка перемычки

Перемычка — своего рода палочка-выручалочка в непредвиденных ситуациях. Его установка необязательна, но крайне желательна. Так, например, в месте соединения полотенцесушителя образовалась течь, которая с каждой минутой становится все интенсивнее. И совсем нет времени звонить в экстренную службу и ждать больше часа их приезда.

Итак, чтобы не зависеть от таких ситуаций, установлен байпас. Внешне это обычный участок трубопровода. Для его установки на концы полотенцесушителя монтируются обычные шаровые краны, с помощью которых можно при необходимости перекрыть подачу воды.

Водяной полотенцесушитель: боковое подключение

Данный вариант конструкции позволяет установить сантехнику в стандартный стояк полотенцесушителя или в существующую сеть горячего водоснабжения. Иными словами, не требует подготовки дополнительной дренажной системы. Однако водяные полотенцесушители с боковым подключением имеют один небольшой недостаток – наличие сварных элементов. Но при должном качестве сантехнического оборудования эта модель прослужит долго.

При подключении этого устройства учитывайте следующие параметры:

• Соответствие диаметров трубопроводов.
• Межосевое расстояние — расстояние между выпускным и входным отверстиями.

Допускается боковое подключение полотенцесушителя «лесенка» с применением водяных муфт. При этом запрещается производить переход с трубопроводов большого диаметра на трубы меньшего сечения, так как это может привести к повышению давления в устройстве, что спровоцирует протечки или даже разрыв сварных соединений.

Кроме того, водяные полотенцесушители с боковым подключением устанавливаются в ситуациях, когда планируется закрытие водопроводных труб плиткой. В процессе монтажа необходимо обеспечить надежную гидроизоляцию трубопровода и подключаемого устройства. Для этого используются прокладки и муфты, которые стягиваются при помощи разводного ключа соответствующего диаметра.

При установке полотенцесушителя с боковым подключением важно помнить, что подача воды осуществляется под давлением, соответственно места подключения должны выдерживать резкие перепады и сильный напор водопровода.

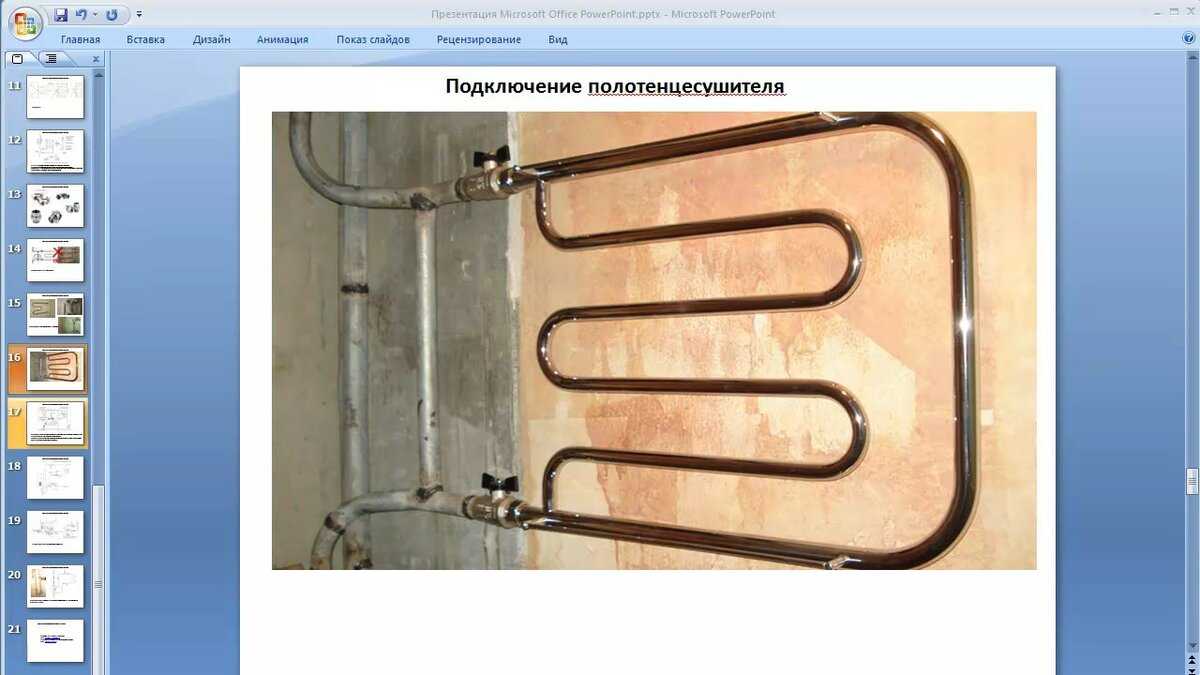

Как правильно подключиться?

Оборудование должно быть установлено в ванной комнате в соответствии с принятыми нормами. Таким образом, схема подключения полотенцесушителя к стояку горячего водоснабжения должна соответствовать требованиям СНиП 2-04-01-85. Подобная конструкция подключается к системе отопления в частных домах, оборудованных индивидуальной системой отопления.

В многоквартирных домах монтаж целесообразнее производить в полном соответствии с проектом, при необходимости — на отдельный стояк. Такой подход вполне оправдан, ведь система центрального отопления функционирует только в холодное время года, а подача воды осуществляется постоянно.

На принцип подключения не влияет тип полотенцесушителя: важно правильно обеспечить подачу и отток. В результате будет производиться регулярная подача воды. В зависимости от конструктивных особенностей возможны следующие способы подключения:

• Устройство с верхним подключением.
• Полотенцесушитель с нижним подключением.
• В нижней части сантехнического прибора.
• Диагональное соединение (используется для лестниц).

Таким образом, схема подключения полотенцесушителя к стояку напрямую зависит от условий монтажа и типа конструкций.

Технология подключения полотенцесушителя

Процесс установки полотенцесушителя зависит от типа устройства. Водяные полотенцесушители требуют особого подхода к подключению. Электрические аксессуары легко подключаются.

Материалы и инструменты

Перед подключением полотенцесушителя необходимо ознакомиться со схемой подключения, предложенной производителем в инструкции. Также проверьте комплектацию купленного устройства.

Для установки сушки потребуются следующие инструменты и материалы:

• строительный уровень;
• карандаш;
• рулетка;
• молоток;
• Разводной ключ;
• отвертка;
• паяльник и нож для ПВХ труб;
• Кран Маевского;
• два тройника;
• сцепление;
• крепеж, кронштейны;
• Трубы поливинилхлоридные диаметром 32 мм;
• пакля или уплотнительная лента;
• штуцер.

Если необходимо установить перемычку, необходимо приобрести еще два шаровых крана.

Этапы монтажа водяного полотенцесушителя

Полотенцесушитель чаще всего подключается к системе горячего водоснабжения. Вы можете самостоятельно установить устройство, следуя выбранной схеме подключения и пошаговой инструкции:

• перекрыть подачу воды;
• обозначают с помощью строительного уровня участки крепления сушки на поверхности стены, соблюдая необходимое расстояние от подступенка и уклон гильзы 5 — 10 миллиметров;
• установить и закрепить полотенцесушитель;
• смонтировать перемычку, установив тройники и шаровые краны на концах трубы;
• с помощью угловых и прямых штуцеров соединить и отрегулировать направление патрубков подачи и обратки теплоносителя;
• установить кран Маевского на полотенцесушитель.

Все стыки уплотнены паклей или специальной лентой. Перед подачей воды в систему, а также после запуска теплоносителя проверяют герметичность соединений.

Подключение электрического полотенцесушителя

Этот тип полотенцесушителя можно установить в любом помещении, независимо от расположения горячего или отопительного трубопровода. Процесс установки устройства состоит из закрепления конструкции в выбранном месте и подключения ее к сети.

Правильно подключенный электрический полотенцесушитель

Установка электрического полотенцесушителя в ванной или другом помещении с повышенной влажностью осуществляется с учетом соблюдения норм безопасности:

• подключение должно осуществляться трехжильным кабелем;
• должно присутствовать заземление;
• допускается установка только скрытой изолированной проводки;
• необходимо использовать УЗО.

Требования к установке полотенцесушителей:

• расстояние от пола — не менее 20 сантиметров;
• предметы мебели должны располагаться на расстоянии 75 сантиметров;
• между стеной и сушкой должно быть пространство 30 сантиметров;
• Расстояние от санузла и умывальника — не менее 60 сантиметров.

Розетка должна находиться на безопасном расстоянии от горячей поверхности для сушки полотенец. Подключение полотенцесушителя в загородном доме

Для обеспечения сушки банных полотенец в загородном доме применяются различные способы подключения. Если отопление осуществляется на даче, то отличным вариантом будет врезка в контур системы отопления. Но при такой установке следует учитывать, что устройство будет функционировать только в холодное время года.

Если вы предполагаете регулярно пользоваться полотенцесушителем, то оптимальным вариантом станет электрическая конструкция. Эту сушку можно включать и выключать по мере необходимости.

Подключение водяных приборов в загородном доме осуществляется по типовым схемам. Чаще всего при подключении к отопительному контуру используют боковую или диагональную врезку.

Основные моменты

Для подключения любой техники в ванной необходимо иметь профессиональные навыки. Так как ошибки в измерениях в несколько миллиметров могут привести к большим неприятностям и проблемам с эксплуатацией. Если есть необходимость установить полотенцесушитель, стоит обратиться к опытному специалисту.

Важно учитывать особенности и тонкости работы:

• Произведение точных замеров.
• Определение местоположения конструкции.
• Наличие муфт, фитингов, кронштейнов и других дополнительных деталей.
• Выбор способа подключения.

Установка полотенцесушителя в ванной относится к разряду сложных сантехнических работ. Поэтому, если вы не уверены, не нужно испытывать судьбу и пытаться выполнить установку самостоятельно. Последствия могут быть самые разные: от банальной протечки трубопроводов, покрытых керамической плиткой, до повреждения плитки в процессе навешивания кронштейнов.

Прежде чем приступить к работе, важно решить, по силам ли вам такая работа или нет. Даже если вы решите не делать это самостоятельно, по крайней мере, вы будете знать последовательность монтажа, что позволит контролировать качество монтажа наемных специалистов.

Наем профессионалов – это самое правильное и взвешенное решение, так вы сможете не только сэкономить время и нервы, но и получить отличный результат. Быстрая сушка станет приятной реальностью, полотенца будут свежими и сухими, а ванная комната – уютной.

Установка радиатора полотенцесушителя в ванной комнате – Лондонская сантехника, сантехника и центральное отопление

Когда-то ванная комната была сама по себе роскошью, а теперь является местом, где многие домовладельцы предаются роскоши. Тем не менее, когда они обдумывают переоборудование ванной комнаты, на удивление немногие думают об одном приспособлении, которое вносит действительно ощутимый вклад в комфорт при купании: полотенцесушитель. Вешалка для полотенец не только обеспечивает постоянное наличие теплых сухих полотенец, но и является одним из наиболее удобных способов сушки и проветривания белья. Это также отличное средство для борьбы с такой знакомой проблемой в ванной, как конденсат. Рельс с подогревом нагревает атмосферу в помещении и поднимает температуру поверхностей стен и потолка выше точки росы (температура, при которой вода конденсируется).

Типы полотенцесушителей

Полотенцесушители бывают всех форм и размеров и сильно различаются по сложности. Если в вашей ванной комнате уже есть радиатор, все, что вам нужно сделать, это измерить его, а затем купить один из доступных зажимов, зажимов или подвесных направляющих. Хотя они не нагреваются напрямую, они позволяют сушить и греть полотенца перед радиатором, не мешая его основной функции. Далее по списку идут электрические полотенцесушители-автономные агрегаты (как правило, маслонаполненные). Они вступают в свои права там, где либо трудно, либо невозможно проложить трубу горячей воды. Установка электропитания для электрического полотенцесушителя выполняется так же, как и для настенного обогревателя в ванной, но вам потребуется квалифицированный электрик для подключения точки электропитания.

Полотенцесушители с подогревом воды — самый популярный тип. Простые трубчатые модели предлагают много места для подвешивания полотенец и, как правило, производят достаточно тепла, чтобы поддерживать постоянную комфортную температуру в ванной комнате среднего размера. Они подключены к системе горячего водоснабжения дома, а не к радиаторному контуру, поэтому остаются горячими даже при выключенном отоплении. А так как в большинстве ванных комнат под рукой есть бак с горячей водой, это упрощает установку.

Некоторые направляющие для горячей воды имеют панель радиатора для обеспечения дополнительного обогрева, но они могут быть установлены только в системах косвенного нагрева, где нет риска их засорения накипью. Трубчатые направляющие, с другой стороны, могут быть установлены в системе горячего водоснабжения, прямой или непрямой, которая включает в себя накопительный бак / бойлер / водонагреватель.

Идентификация вашей системы водоснабжения – Центральное отопление

Перед тем, как установить полотенцесушитель с горячей водой, важно знать тип вашей системы горячего водоснабжения и идентифицировать трубы. В более старой прямой системе вода, нагретая котлом, поднимается за счет тепловой конвекции в бойлер горячей воды. Здесь она продолжает подниматься до тех пор, пока не выйдет из верха (короны) к горячим кранам через трубу подачи горячей воды. Пресная вода подается в систему из бака-аккумулятора и поступает через основание цилиндра.

Отсюда он под действием силы тяжести опускается в котел. Если из горячих кранов не поступает вода, вода в системе продолжает циркулировать между бойлером и бойлером. При использовании горячей воды забирается пресная вода и нагревается до нужной температуры. Несмотря на простоту, основным недостатком прямой системы является масштаб. Он высвобождается каждый раз, когда пресная вода нагревается выше 60°C и засоряет как цилиндр, так и трубопроводы котла. В непрямой системе, которая чаще всего встречается при центральном отоплении, проблема образования накипи устраняется за счет наличия двух отдельных контуров. Первый, известный как первичный контур, непрерывно работает между котлом и цилиндром. Вода в нем всегда горячая, но поскольку ее никогда не сливают, ее нужно нагреть только один раз.

Следовательно, он выделяет накипь при первом нагревании, и с тех пор он относительно свободен от накипи. Бойлер горячей воды в непрямой системе содержит контур, теплообменник, через который проходит горячая вода первого контура. При этом он передает свое тепло свежей воде, подаваемой к основанию цилиндра из резервуара для хранения холода. Затем эта свежая вода становится горячей, но недостаточно горячей, чтобы удалить накипь, и поднимается из верхней части цилиндра, чтобы питать горячие краны обычным образом. Холодная подача, внешняя часть цилиндра и трубопроводы, питающие горячие краны, составляют так называемый вторичный контур.

Как прямые, так и непрямые системы содержат вентиляционные трубы для защиты от повышения избыточного давления. Прямая система имеет единственную вентиляционную трубу, поднимающуюся от верхней части цилиндра или трубы подачи горячего крана до резервуара для хранения холода. Непрямая система также имеет эту трубу, а также еще одну, идущую от подающей трубы первичного контура над расширительным баком. Функция расширительного бака в непрямой системе состоит в том, чтобы долить воду в первичном контуре, если часть воды будет потеряна из-за утечки или испарения, а также обеспечить небольшое расширение воды при ее нагревании. Поток в первичном контуре может быть самотечным — как в прямой системе или включенным в радиаторный контур и под давлением насоса. В последнем случае моторизованный клапан распределяет воду из котла между теплообменником бойлера и радиаторами по мере необходимости.

Подключение полотенцесушителя к радиатору

Полотенцесушители для горячей воды работают по тому же принципу, что и радиаторы, с двумя точками подключения для подающей и обратной труб. Как в прямой, так и в непрямой системе от них могут идти трубы, пересекающие подающую трубу горячей воды между котлом и водонагревателем. Эту трубу разрезают и вставляют Т-образные соединители для окончательного соединения.

Очевидно, что абсолютно необходимо знать, какие трубы есть какие, прежде чем подключаться к ним. Это может потребовать небольшой детективной работы, особенно в случае непрямой системы, прежде чем вы пойдете дальше. Но в любом случае вы должны стремиться сделать соединения где-то вокруг бойлера с горячей водой. Здесь трубы легче идентифицировать.

Прямые системы:
Большинство прямых цилиндров имеют четыре трубы, отходящие от них. Из двух возле венца нижняя – это подающая труба от котла, снабжающая цилиндр горячей водой. Другая — это труба подачи горячей воды, которая снабжает краны горячей водой и, как правило, также удерживает вентиляционную трубу. В некоторых случаях вентиляционное отверстие поднимается прямо из цилиндра (в этом случае всего будет пять патрубков). Из двух расположенных рядом с основанием, одна является холодной подачей из бака-аккумулятора, а другая является обраткой, возвращающей охлажденную воду в котел.

Непрямая система:
Непрямые цилиндры имеют такую ​​же вентиляционную трубу горячей подачи в верхней части и холодную подачу в основании, как и цилиндры прямого действия. Но трубы первичной подачи и возврата к котлу и от него обычно проходят сбоку от цилиндра и выделяются из остальной части трубопровода. Дополнительным усложнением является вентиляционная труба первого контура. Он может проходить рядом с водяным цилиндром или может быть соединен с подающей трубой.

Пожалуй, единственный безопасный способ идентифицировать трубы — это проследить каждую из них по очереди, а затем четко пометить ее где-нибудь рядом с точкой соединения. Как только вы нашли поток и вернетесь к котлу, найдите подходящую точку перехвата на подающем трубопроводе. Желательно, чтобы это было прямое горизонтальное движение. Убедитесь также, что будет место для работы и что маршрут трубы к рельсу не будет слишком извилистым.

Установка
После того, как вы выбрали место для рельса и определили точки соединения, вы готовы начать установку. На всех типах систем горячего водоснабжения в первую очередь необходимо отключить котел и дать остыть обеим трубам и бойлеру. Дальнейшие действия зависят от типа системы.

Прямая система:
В этом случае предпочтительнее перекрыть подачу холодной воды на аккумулирующий бак, а не на стояк, чтобы пользоваться кухонным холодным краном. При отсутствии запорного клапана зафиксируйте шаровой кран в закрытом положении. Слейте воду из бака холодной воды, открыв все краны, питаемые от него, затем слейте воду из системы горячего водоснабжения. Подсоедините шланг к сливному крану, который должен располагаться рядом с котлом в обратной трубе, и, поместив другой конец шланга в подходящее место для слива, откройте кран. При пустом баллоне можно разрезать трубы подачи горячей воды с помощью ножовки с мелкими зубьями и соединить Т-образные фитинги.

Так как обслуживается только один радиатор/рейка, трубопровод от тройников до места установки агрегата можно безопасно выполнить из медной трубы диаметром 15 мм. Если предположить, что санузел находится на первом этаже, а сам пол представляет собой обычную балочно-досочную конструкцию, трубы должны проходить по кратчайшему пути под половицами. Если они должны пересекать балки, сделайте надрезы в верхней части деревянной балки. Если необходимо изменить направление, используйте угловые компрессионные фитинги или согните трубу с помощью гибочной пружины. Если прокладка труб под полом невозможна, припаянные капиллярные фитинги менее заметны и дешевле, чем компрессионные.

Там, где необходимо изменить направление трубопровода на поверхности, лучше согнуть трубу, чем использовать громоздкие готовые фитинги для более аккуратной отделки. Если ванная комната находится на прочном первом этаже, можно провести трубы в потолочном пространстве, а затем вниз, чтобы соединиться с вешалкой для полотенец. Соединения с рейкой выполняются с помощью обычных фитингов радиаторного клапана, крыльчатого клапана с поворотной головкой на стороне подачи (горячей подачи) и запорного клапана с завинчивающейся крышкой на стороне возврата. Эти компрессионные соединения с трубами должны быть отрезаны по длине после установки рельса. В отличие от радиаторов, которые обычно подвешиваются на кронштейнах, прикрепленных к стене, вешалки для полотенец, в том числе с радиаторными панелями, крепятся к полу с помощью винтов, проходящих через их фланцевые ножки. У некоторых также есть фланцы в верхней части, чтобы вы могли закрепить их на стене для дополнительной устойчивости.

Зафиксировав агрегат и выполнив соединения, убедитесь, что все краны и сливные краны закрыты, откройте вентиляционное отверстие, обычно расположенное под верхней перекладиной вешалки для полотенец, и восстановите подачу воды. По мере заполнения системы следите за появлением воды в вентиляционном отверстии рейки. Когда это произойдет, закройте вентиль, перезапустите котел и дайте ему поработать примерно полчаса. Затем снова откройте вентиляционное отверстие, чтобы выпустить весь воздух, попавший в саму вешалку для полотенец, поставив под клапан небольшой горшок для сбора воды.

Косвенные системы:
Здесь нет необходимости перекрывать воду в основном баке-аккумуляторе холода или сливать воду из бака горячей воды. Вместо этого перекройте подачу воды в расширительный бачок, подсоедините шланг к сливному крану системы центрального отопления, который должен располагаться на обратке котла в самой нижней точке, и откройте кран.
