Как подключить распред коробку: Как соединить провода в распределительной коробке

admin

Содержание

Как установить распределительную коробку в кирпичной, бетонной стене (схема)

В случае строительства частного дома, хозяйственных построек или капитального ремонта, приходится прокладывать или менять электрическую проводку, в которой одним из основных элементов являются распределительные коробки. К установке коробок существует ряд требований руководящих документов, ПУЭ и отдельные нормативные акты. Производители делают несколько разновидностей распределительных коробок, каждая модель предназначена для специфических условий установки и эксплуатации. Рассмотрим основные виды коробок, назначение и особенности монтажа. Читайте также статью: →  Распределительная коробка: монтаж и ремонт.

Содержание

  1. Назначение распределительных коробок
  2. Основные требования к местам установки распределительных коробок
  3. Виды распределительных коробок
  4. Особенности способов установки распределительных коробок различной конструкции
  5. Установка распределительных коробок в полые стены (гипсокартон, фанера, другие материалы декоративной отделки)
  6. Разделка и подключение проводов в коробке
  7. Часто задаваемые вопросы

Назначение распределительных коробок

В помещениях зданий на сооружениях различного назначения проводка прокладывается от вводного распределительного щита в большинстве случаев по стенам через распределительные коробки. В некоторых случаях монтаж осуществляется по потолку или полу. В классическом варианте частного дома или квартиры от РЩ отводятся три группы линий:

  • Осветительная;
  • Розеточная;
  • Линии для отдельных нагревательных приборов большой мощности.

На каждую группу в РЩ устанавливается автомат защиты. Нагревательные приборы, электроплиты подключаются, как правило, отдельной линией, минуя распределительных коробок с индивидуальным защитным выключателем.

Осветительные и розеточные линии прокладываются через коробки, в которых делается разрыв цепи для подключения ответвлений к розеткам, выключателям, люстрам плафонам и другим осветительным приборам.

Провода основной линии выбираются большим сечением, чем ответвления, это связано с тем, что на отдельной розетке или осветительном приборе токи нагрузки ограничены мощностью одного прибора. На основной линии сила тока суммарная от нагрузки со всех розеток.

Основные требования к местам установки распределительных коробок

Одним из основных требований ПУЭ является быстрый доступ к распределительной коробке, она недолжна, заставляться мебелью, бытовым оборудованием, замуровываться толстым слоем штукатурки или закладываться кирпичами. В случае ремонта проводки или проведения доработок крышка коробки должна легко открываться. Не рекомендуется устанавливать распределительные коробки в стенах на уровне размещения подвесных шкафов, дюбель или саморез при сверлении может попасть в коробку.

Оптимальный вариант установки распределительных коробок в 15 – 20 см под потолком, ответвления для розеток делаются вертикально вниз

Такая методика позволяет ориентироваться при сверлении стен, чтобы не повредить скрытые провода. При монтаже подвесных потолков делаются люки обеспечивающие доступ к коробкам. В старых помещениях проводку и коробки можно вынести наружу под каркас навесного потолка, в новых строениях это учитывается и делается сразу.

Виды распределительных коробок

Распределительные коробки разделяют по двум признакам, материалу изготовления и конструктивному исполнению.

Материалы:

  • Металлические;
  • Пластиковые.

Металлические коробки старого образца в большинстве случаев используются для установки в деревянных стенах с целью обеспечения пожарной безопасности. Современные модели делаются из пластика.

Табл.1 Распределительные коробки JBR

Модель коробки EcoplastДиаметр в ммТехнологические отверстияСтепень влаго защиты
JBR06060 х 404 — Ø 20 ммIP 44
 JBR06565 х 354 — Ø 20 мм
 JBR07070 х 404 — Ø20 мм
 JBR08080 х 404 — Ø 20 ммIP 44

В зависимости от метода прокладки проводки и материала стен в коробках имеются конструктивные отличия:

  • Накладные коробки для открытой проводки;
  • Внутренние коробки для скрытой проводки;
  • Изделия могут быть квадратной или круглой цилиндрической формы с различной глубиной;
  • Для установки в кирпичные и бетонные стены;
  • Для крепления в стены с полым пространством, в декоративную отделку, гипсокартон, фанеру, ДСП или другие материалы.

Распределительные коробки различных моделей

В зависимости от условий установки выбирается конструкция распределительные коробки и соответствующий метод их установки.

Особенности способов установки распределительных коробок различной конструкции

Самый простой процесс при установке накладных коробок для открытой проводки. Они просто привинчиваются к поверхности стены саморезами или прибиваются дюбелями. В случае с коробками для скрытой проводки в стенах приходится сверлить отверстия соответствующего диаметра и глубины. Размеры коробок выбираются исходя из количества проводов, которые в нее заводятся, чем больше проводов, тем больше должен быть диаметр и глубина коробки.

Установка распределительных коробок в кирпичные и бетонные стены

Отверстия в кирпичных и бетонных стенах, в крайнем случае, можно продолбить молотком и зубилом, но это требует больших усилий и времени. В современных условиях используется перфоратор со специальными коронками различного диаметра, которые имеют победитовые, вольфрамовые или алмазные зубцы по окружности. В центре коронки устанавливается сверло с наконечником из перечисленных материалов, это стабилизирует коронку во время сверления.

Таким инструментом за пару минут высверливается отверстие в бетоне или кирпичной кладке на нужную глубину. После сверления центральная часть в виде цилиндра легко откалывается зубилом.Процесс сверления отверстия в бетонных стенах

Таблица с размерами различных моделей коронок по бетону

Модель коронки Ø сверла/коронки в (мм)Глубина коронки, в (мм)
Super HARD15/10070-150
Диам Алмаз25/600—
Bosch20/162—
DeWalt25/152—
Энкор6880

Перед установкой в технологические отверстия коробки заводятся концы проводов. По периметру отверстия накладывается гипсовый раствор и вставляется стакан на полную глубину, верхние края стакана корпуса коробки должные быть на уровне поверхности стены. После затвердевания раствора можно приступать к разделке и подключению проводов.

Совет №1 Чтобы верхняя грань коробки совпадала с уровнем плоскости поверхности стены устанавливать ее надо после прокладки проводов и штукатурки стен.

Коробки для наружной проводки

В случае с использованием коробок для открытой проводки провода заводятся в технологические отверстия через резиновые уплотнители в виде конуса. Для герметичности ввода срезается определенный уровень верхушки конусообразной заглушки соответствующий диаметру провода, который заводится в коробку. Читайте также статью: → Соединение проводов в распределительной коробке? СХЕМЫ.

Установка распределительных коробок в полые стены (гипсокартон, фанера, другие материалы декоративной отделки)

В гипсокартоне отверстие можно просверлить коронкой по бетону, деревянные плиты сверлятся специальными коронками с несколькими зубчатыми пластинами. Коробки в этих случаях в своей конструкции имеют зажимные планки, которые после установки прижимаются к тыльной стороне листа гипсокартона вращением болтов. Перед установкой через отверстия в коробку заводятся концы проводов. Просверлить отверстия можно обычной дрелью с использованием соответствующей насадки.

Совет №2 Характерная ошибка, перед сверлением коронки перфоратором с коронкой по бетону не забывайте переключать его с режима перфорации в режим обычного сверления. В противном случае кипсокартон может просто проломится, треснет или получится бесформенное отверстие.

Разделка и подключение проводов в коробке

Провода в коробку заводятся на 15 – 20 см, с кабелей типа ПУНП, ВВГ и других подобного типа, внешний слой изоляции снимается почти полностью, оставляют 2 – 3 см перед технологичным отверстием. Изоляция с токопроводящих жил снимается на 7 – 8 см, соединяемые концы проводов в одну скрутку складываются в один пучок, на уровне и среза изоляции зажимаются плоскогубцами.

Примеры скруток в распределительной коробке

Вторыми плоскогубцами зажимаются концы оголенных проводов, первые пассатижи удерживаются на месте, вторые вращаются по часовой стрелке, таким образом, делается скрутка.

Характерная ошибка при скрутке проводов это перекручивание, стягивать жилы надо плотно, но рассчитывать усилие, чтобы провода не лопнули от перетяжки.

Неравномерно выступающие жилы на конце скрутки, ровно откусывают кусачками, по требованиям ПУЭ концы скрутки должны свариваться или пропаиваться. Для сварки можно использовать понижающий трансформатор 220/36В в качестве электрода используется графитовый стержень. На практике большинство электриков игнорируют эти требования, правильно сделанная скрутка обеспечивает надежный контакт.

После скрутки оголенные концы изолируются, это можно сделать различными способами:

  • Обычной ПВХ изолентой;
  • Термоусадочными трубками;
  • Пластиковыми колпачками.

Последнее время появляются коробки с контактными планками, где коммутация осуществляется на клеммах с болтовыми зажимами.

Закончив изоляцию, провода укладываются вовнутрь коробки, так чтобы скрутки не касались друг друга, потом закрывается крышка. Чтобы крышка гармонировала с интерьером, она окрашивается в соответствующий цвет, заклеивается кругом соответствующих обоев или другим материалом.

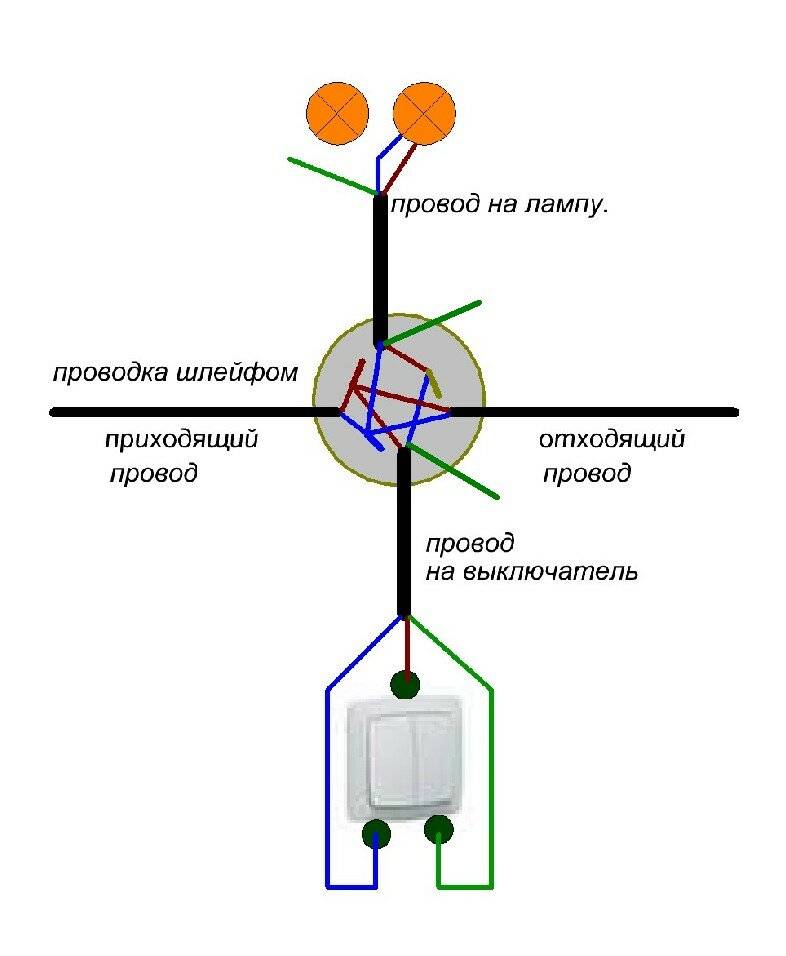

Схемы подключения проводов могут быть различны, в зависимости от подключаемых элементов проводки. Но есть общие правила:

  • Все провода заземления скручиваются в одну скрутку;
  • Все провода нейтрали скручиваются в отдельную скрутку;
  • Фазные провода тоже скручиваются в одну отдельную скрутку;
  • Провода от розетки в трехпроводной схеме подключаются напрямую к основной линии, один провод к фазной скрутке, второй к нейтрали и третий к заземлению.
  • Осветительные приборы подключаются фазой через выключатель, нейтральный провод от контакта цоколя идет в коробку на скрутку нейтрали, заземление от корпуса осветительного прибора к скрутке заземления.

Для удобства рассключения ПУЭ устанавливает правила, которые определяют назначение проводов по цвету:

  • Синий используется как нейтральный провод;
  • Красный, белый, коричневый и другие как фаза;
  • В качестве заземления проводник с желто-зеленой изоляцией.

Часто задаваемые вопросы

  • Отверстия в коробке сделаны у самого дна, провода подходят выше и мешают установке коробки в отверстие стены, как в этом случае поступить, может снять внешнюю оболочку, а жилы завести к отверстию между корпусом коробки и бетоном?

Нет, провода в отверстия должны входить свободно не пережиматься корпусом коробки. Перед технологическим отверстием в стене делается короткая штроба на глубину ввода, потом она замазывается гипсовым раствором.

  • Есть коробки с крышками, которые плохо закрываются, может лучше покупать с крышкой, которая привинчивается винтами?

Обычно производители делают качественные коробки с плотно закрывающимися крышками. Если коробка закрывалась до установки, значит, будет закрываться и после. В этом случае допускается характерная ошибка при вдавливании коробки в отверстие стены корпус уходит очень глубоко, верхние края ниже уровня поверхности стен. Второй вариант, когда коробка фиксируется гипсовым раствором, корпус деформируется и верхняя часть принимает форму эллипса. В этих случаях круглая крышка или неплотно входит, или вообще не закрывается, будьте внимательны при установке.
