Как подключить щиток: Как правильно собрать электрический щиток: схемы, что купить для щитка, монтаж, подключение

схема самостоятельного подключения электро-распределительного щита

Сборка и подключение электрораспределительного щита производится во время капитального ремонта всей электропроводки в здании. Электрораспределительный щит является связующим центром всех электросетей в доме. От его сборки и установки зависит нормальное функционирование электросетей.

В основном для такой работы приглашают специалистов, однако эту задачу можно выполнить и самостоятельно, достаточно лишь хорошо разобраться в сути проблемы.

Для сборки и подключения электрораспределительного щита в домашних условиях могут потребоваться следующие инструменты:

•
  Различные виды отверток
•
  Бокорезы
•
  Инструмент для измерения электричества
•
  Маркирующие инструменты
•
  Изолирующий материал
•
  Кусачки
•
  Монтажные ножи
•
  Инструмент, при помощи которого осуществляется снятие изоляции с кабеля
•
  Пассатижи

Выбор электрораспределительного щита

Прежде чем начинать сборку и подключение щита, необходимо определиться с его типом и функциональными особенностями. При выборе электрораспределительного щита следует руководствоваться следующими характеристиками:

•
  Способ установки. По этому критерию можно разделить все электрораспределительные щиты на устройства внутреннего и наружного исполнения. При выборе электрораспределительного щита, необходимо обязательно обращать внимание на материал, к которому он будет крепиться
•
  Количество модулей. В обычных городских квартирах и небольших частных домах, как правило, устанавливаются щиты, в которых предусмотрена установка модулей до 63 А
•
  Уровень защищенности. Если речь идет о внутреннем монтаже, то в большинстве случаев используются электрораспределительные щиты с системой защиты ИП30 или ИП40, в то время как для помещений с нестандартными параметрами температуры и влажности используются ИП 44-ИП65
•
  Сырье, из которого изготовлен щит. Основным материалом, из которого изготавливается это устройство, являются металлические или пластиковые соединения

Если электрораспределительный щит размещен в жилом помещении, то должен быть снабжен закрывающейся дверцей (в идеале – из металла).

Где правильно поместить электрораспределительный щит

Для приборов, связанных с процессом электропитания или телекоммуникаций, в жилом помещении нужно отвести специальное место. В нем и будет произведена установка электрораспределительного щита, системы оповещения при пожаре, охранных сигнализационных систем, приборов для автоматизации, а также средств обеспечения телефонной связью, кабельным телевидением и соединением с сетью интернет.

Если все эти устройства будут размещены в одном месте, то доступ к ним будет более комфортным. Кроме того, это позволит быстро обслуживать  все приборы, обеспечивающие нормальное функционирование всего электрооборудования. Электрораспределительный щит следует устанавливать либо в предварительно подготовленную нишу, либо на основание.

Электрораспределительный щит устанавливается на высоте не менее одного метра от нижнего края и не более 180 сантиметров от верхнего. Установка электрораспределительных щитов для квартир или приватных домов строго запрещена:

•
  На территории ванных комнат, душевых и прочих мест, стены которых регулярно контактируют с водой
•
  Внутри шкафа, шкафа-купе или же гардероба
•
  В тех местах, где под ними будет размещен отопительный прибор
•
  Под раковиной или под умывальником, а также над ними
•
  Над местом, где происходит варка
•
  В местах за пределами жилого помещения
•
  На балконах, верандах или лоджиях
•
  В уборных
•
  В шахтах вентиляции

Как правильно выбрать сечение кабеля

Сечение кабельных жил, которые обеспечивают питание внутреннего электрораспределительного щита жилого помещения, зависит от таких параметров:

•
  Номинал сетевого напряжения

  (380–220 вольт)

  . В современных квартирах трехфазовое напряжение практически не используется, однако в частных коттеджах оно будет как раз лучшим вариантом (до четырехсот вольт)
•
  Выделенная мощность, расстояние между двумя соседними щитами, а также номинал основного автомата для питания. В тех ситуациях, когда дистанция между основными автоматами питания (или же просто рубильниками) не превышает тридцати метров, сечение кабелей для квартирных щитов определяется по стандартной схеме

Для обеспечения качественного питания щитка в обычной квартире предпочтительнее не использовать кабель, который может поддерживать горение. А для щитков в загородных домах или коттеджах идеальным выбором будет прочный бронированный кабель, прокладка которого производится под землей.

Для сообщения посредством проводов в самом электрораспределительном щитке лучше всего использовать однопроволочные и многожильные детали. Они также будут отличным выбором для установки модулей и прочих устройств в самом щите. Они не способствуют горению и способны выдерживать

серьезные перепады температур (от –50? до +70? С)

. Также они долговечны – могут нормально функционировать в течение пятнадцати лет.

Какое сечение кабеля лучше всего подходит для сборки электрораспределительного щита

Для того, чтобы качественно подключить силовое оборудование в электрораспределительном щите, лучше всего свериться со специальным европейским стандартом качества, который предусматривает конкретное сечение провода для каждого из значений максимальной силы электрического тока в устройствах, а именно:

•
  Десять квадратных миллиметров для максимальной силы тока в сорок пять Ампер
•
  Шестнадцать квадратных миллиметров для максимальной силы тока в шестьдесят Ампер
•
  Двадцать пять квадратных миллиметров для максимальной силы тока в девяноста Ампер

Однако по факту происходит так:

•
  От шести до десяти квадратных миллиметров для тока силой в сорок Ампер
•
  От десяти до шестнадцати квадратных миллиметров для максимальной силы тока в шестьдесят три Ампера

О чем стоит помнить, выбирая электрораспределительный щит

Существует целый набор правил и установок, которыми лучше не пренебрегать при монтаже электрораспределительных щитов или модульной аппаратуры.

К ним относятся:

•
  В комплекте с каждым электрораспределительным щитом в обязательном порядке должен быть его техпаспорт, в котором должна быть полная информация о приборе
•
  Прокладка кабелей, а также линий подключения под дин-рейкой строго запрещена
•
  Согласно рекомендациям специалистов, момент затяжки зажимов должен находиться в диапазоне от двух до трех с половиной нанометров
•
  Заземление металлического корпуса щита должно быть обязательно обеспечено
•
  Для кабеля необходимо оставить запас, составляющий примерно полторы–две его высоты, но не менее четырехсот миллиметров
•
  Все линии, имеющиеся в электрораспределительном щите, а также вся вмонтированная аппаратура должны иметь соответствующую маркировочную отметку

Какие элементы входят в состав электрораспределительного щитка

Если вы хотите собрать электрораспределительный щиток самостоятельно, вам следует знать, из чего он состоит.

Основные его компоненты:

•
  Дин-линейка. Это особое устройство, которое служит местом крепления автоматов защиты (при помощи специальных защелок). Дин-линейка изготавливается из металлической пластины и прикрепляется к каркасу щита посредством особого крепления
•
  Шина для распределения. Она служит пунктом соединения в полости щитка всех нулевых работающих кабелей. Еще одна шина в электрораспределительном щите требуется для объединения кабелей, которые осуществляют заземление. Монтаж шин разделения может быть как закрытым, так и открытым
•
  Защитные автоматы (устройства выключения) – их число и функциональные особенности напрямую зависят от числа и мощности всех приборов, которым требуется электричество
•
  Провода конкретного сечения, посредством которых происходит соединение различных узлов
•
  Электросчетчик

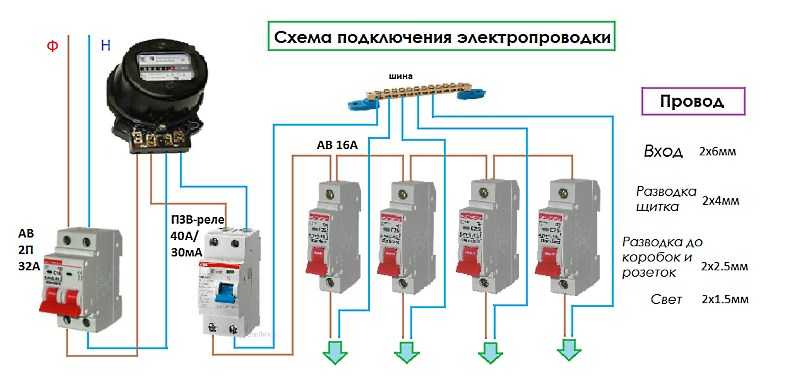

Схема сборки и подключения электрораспределительного щитка

Основными компонентами самого обычного электрораспределительного щита являются электросчетчик, приборы автоматического отключения, дифференциальные автоматы, вводный автомат и две шины.

После того, как щит был вмонтирован в стену, можно приступать к его сборке. К электрораспределительному щиту требуется подключить конкретное количество проводов, которые маркируются во время закладки. Если пренебречь этим процессом, то можно столкнуться с необходимостью прозванивать каждый из них по определенной схеме, что занимает очень много времени.

После этого нужно каждый провод (в том числе и вводный) очистить от верхней изоляции и отметить фазную жилу в том случае, если их цвета будут совпадать.

Далее следует приступить к процессу установки монтажной дин-рейки при помощи специальных саморезов. В дальнейшем на нее будут установлены защитные автоматы. В современных моделях этого устройства крепление осуществляется при помощи автоматического защелкивающегося крепления.

Схема установки защитных автоматов на дин-рейку очень проста: оттягиваем защелку тонкой отверткой с одной стороны устройства, приставляем защитный автомат к панели и защелкиваем его. По этой схеме монтируются все защитные автоматы на щите.

Существует строгий порядок установки автоматов: сперва вводной, затем УЗО, а после этого устанавливаются уже все прочие по удобной для пользователя схеме. Монтируя щит, нужно обязательно помнить такое правило: если сеть однофазовая, то количество фаз во вводном устройстве должно равняться двум, а если трехфазовая – трем.

После этого производится монтаж нулевой планки, к которой впоследствии будут подключены все нулевые провода (их нужно перед этим обязательно подогнать по длине), помимо тех групп, подключение которых производится строго через УЗО.

Теперь можно заняться непосредственным подключением автоматов. Питание следует подвести напрямую к высшим клеммам, к низшим клеммам подсоединяются фазовые провода, которые подпитывают линии электропроводки в данном жилом помещении.

При подключении электричества к клеммам всех автоматов могут быть использованы перемычки. Площадь сечения кабеля, используемого как перемычка должна быть больше площади сечения провода, который подключен к нижней клемме. Используется тот же провод, посредством которого осуществляется ввод. Помимо защитных автоматов в электрораспределительном щите устанавливается дифференциальный автомат (который еще называют УЗО). Он обеспечивает подключение тех групп в электросети, которые расположены на участках с  высокой влажностью воздуха.

Правовые особенности подключения электрораспределительных щитов

Перед тем как осуществлять подключение счетчика к линии электропередачи, необходимо обязательно поинтересоваться у представителей электросбыта, кто может выполнять эти работы с точки зрения законодательства. В большинстве случаев, получить разрешение на самостоятельную установку щита очень просто, однако представителю компании по энергоснабжению все равно придется вас посетить для составления акта установки электрощитка и его опломбировки.

Если же вы не получили разрешение на самостоятельную установку и подключение электрораспределительного щитка, просто подведите к нему необходимые провода, после чего придет мастер и подключит их сам. В любом случае следует обязательно согласовывать все свои действия, касающиеся подключении электрощита с представителями компании, которая выступает в роли поставщика электроэнергии, так как в противном случае это чревато большими проблемами.

Если вы думаете, что схема подключения электрораспределительного щита очень сложна для вас, можно обратиться к специалистам. При помощи платформы Юду вы за пятнадцать минут найдете и закажете услуги мастера по установке и подключению электрощитков.

Сборка электрощита – правила, схема и монтаж

Работы по сборке, а также подключению щита можно разделить на отдельные этапы. На каждом из них есть свои правила и особенности. Придерживаясь их, можно собрать электрощит, который обеспечит высокую степень энергозащиты.

Этап 1. Оценка и формирование групп потребителей. На данном этапе нужно выделить потребителей с наибольшей мощностью (2 кВт и более). К ним относятся электрические печи, плиты, водонагреватели, стиральные машины, тёплый пол. Таких потребителей рекомендуется подключать отдельной группой.

Также рекомендуется создание отдельных групп для освещения, розеток.

Для подбора оборудования нужно суммировать данные по мощностям каждого потребителя (указывается в паспортах), а также прибавить около 30% запаса прочности. По результату расчетов подбираются компоненты: коммутирующие устройства, автоматические выключатели, УЗО и пр.

Этап 2. Составление схемы. Готовая схема электрощита позволяет наглядно представить будущее расположение элементов в щитке. Это облегчит процесс сборки, а также возможного ремонта или модернизации. На схеме необходимо выделить группы пользователей, а также обозначить очередность подключения компонентов.

Этап 3. Выбор электрощита и места для его установки. На этом этапе происходит расчет, а также подбор оборудования, выбор места расположения, а также покупка щитовой коробки. Эта стадия подготовки наиболее важная, т.к. допущенные ошибки могут сказаться на итоговом результате. Подбор щитовой коробки необходимо выполнить в следующей последовательности:

3.1. Подбор компонентов по группам потребителей и расчет количества модулей. По составленной схеме нужно определить, какое именно потребуется оборудование и какой мощности. Вот основные элементы, которые устанавливаются в электрический щит:

• Вводной рубильник – служит для подвода питания к щитку, а также позволяет быстро отключить электроснабжение.
• Счетчик – производит замер потребленной электроэнергии.
• Реле напряжения – защищает технику от чрезмерных скачков напряжения.
• Измерительные приборы (вольтметр, амперметр) – эти приборы подключаются при необходимости визуального контроля напряжения и силы тока. При установке реле напряжения RBUZ или мультифункционального реле RBUZ нет необходимости в дополнительных измерительных приборах.
• Автоматические выключатели – устанавливаются для защиты от замыканий, а также перегрузок. Так, например, потребители с мощностью 2 кВт и более подключаются через автоматический выключатель 25А или 32А. Для подключения розеточных линий и линий освещения достаточно автоматов 10А или 16А.
• УЗО или дифавтоматы – необходимый элемент для защиты от утечки (удара током). Желательно ставить УЗО на каждую выделенную линию.

Также для подключения потребуются специальные гребёнки, клеммы, шины, кабели и пр.

После того, как перечень компонентов определен, нужно рассчитать, сколько места они займут и какого размера нужен щит. Размеры элементов стандартные и определяются по количеству модулей – 1 модуль равен 17,5 мм. Также следует предусмотреть некоторый резерв места для будущей модернизации.

Нужно обратить внимание на качество элементов, которые будут установлены в электрический щит. Не следует приобретать дешевые некачественные изделия, т.к. от этого зависит не только стабильность электроснабжения квартиры или дома, но и энергобезопасность. Компания DS Electronics — производитель качественных реле напряжения и многофункциональных реле RBUZ. На все реле RBUZ действует гарантия 5 лет.

3.2. Выбор места установки. Часто строители предусматривают для установки щита специальную нишу, но если этого нет, то придется или делать выемку самостоятельно или воспользоваться навесными моделями.

При выборе места нужно учитывать, что к нему должен быть свободный доступ. Запрещается размещение в шкафах или любой другой мебели. Также щиток должен быть достаточно отдален от различных нагревательных приборов, газового оборудования и пр. воспламеняющихся материалов. Рекомендуемое расстояние от пола до щитка – 1,5 – 1,7м, до дверного проёма – минимум 15 см.

3.3. Выбор электрического щита. Размер коробки должен соответствовать расчетной величине по количеству модулей, а также размеру ниши. Щитовая коробка может быть изготовлена из металла или негорючего пластика. При покупке обязательно проверяйте наличие паспорта и сертификата, в которых указаны данные о производителе, материалах, правилах эксплуатации и пр.

Этап 4. Непосредственная сборка электрического щита. Обычно щитовая коробка оснащена специальными съёмными направляющими, к которым крепятся DIN-рейки для установки оборудования. Предварительную сборку удобно выполнять на столе.

Для монтажа оборудования чаще всего используется линейная или групповая схемы подключения. Линейная подразумевает установку элементов один за другим. Она проста в реализации, но в случае аварии сложно будет установить источник неисправности.

При групповом подключении модули подключаются группами на каждую линию потребителей. Такая схема более сложная в сборке, но позволяет сразу определить проблемную зону по сработавшим автоматам.

Сборка элементов щита должна происходить в следующем порядке:

1. Установка и закрепление модулей на DIN-рейки по предварительно составленной схеме.
2. Подключение элементов к вводному рубильнику при помощи гребёнки.
3. Подключение фазы при помощи кабелей с наконечниками.
4. Установка нулевой шины.
5. Проверка надёжности соединений при помощи отвёртки.
6. Подключение автомата ввода к питанию и проверка правильности срабатывания элементов.
7. Проверка напряжения на элементах при помощи мультиметра.

Этап 5. Монтаж электрощита и его подключение. Установка электрощита производится после окончания всех пыльных ремонтных и отделочных работ. Корпус закрепляется на выбранном месте, внутри при помощи саморезов фиксируются направляющие с DIN-рейками и оборудованием. Устанавливаются шины рабочего (N) и защитного (РЕ) нуля. Подводятся, а также закрепляются провода.

Перед введением щита в эксплуатацию нужно убедиться, что собраны и подключены все элементы электросистемы: выключатели, розетки, распределительные коробки и пр.

Заключение

Современный электрощит позволяет обеспечить не только бесперебойную работу внутренней электросети. Он также способен защитить технику и людей от возможных аварий, а также утечек электричества. Именно поэтому так важно внимательно подходить к выбору каждого элемента и не экономить на качественных приборах.
