Как подобрать мембранный расширительный бак для системы отопления: Как выбрать расширительный бак | интернет-магазин Терем

Расширительный бак, клапан, манометр для системы отопления, их подбор

Разрыв трубопровода, радиатора или котла давлением горячей воды– опасная и дорого обходящаяся авария. В системе отопления должны присутствовать устройства, которые устраняют вероятность такого происшествия. Рассмотрим подробнее, как правильно сделать самое главное, создать безопасность системы отопления, предотвратить превращение в бомбу.

Почему возникают поломки

Жидкость при нагревании увеличивается в объеме. Если она замкнута в системе труб, то просто разорвет их. Поэтому системы отопления снабжаются расширительным баком. При нагреве, объем воды, который оказывается лишним, перетекает в эту емкость.

Но в домашнем отоплении случается следующее, чего нужно не допустить:

• Работа системы отопление без дополнительного расширительного бака вообще.
• Бак маленького объема.
• Повышение давления свыше норм с помощью накачки.
• Отсутствие предохранительного клапана, или беспрепятственного слива с него.
• Не проверка работоспособности клапана, его засорение.
• Отсутствие манометра и визуального контроля.

Любая система отопления должна быть снабжена указанными устройствами. Они обязательны, и не являются возможностью сэкономить.

Автоматизированные котлы снабжаются манометром и предохранительным клапаном снаружи на штуцере подачи, а зачастую в них имеется и аварийный расширительный бак, помимо устанавливаемого рядом.

Предохранительный клапан

Небольшое устройство, сбрасывающее воду из системы отопления при превышении давления в ней. Обычно рабочее давление в системе отопления с автоматизированными котлами составляет 1,5 атм (в холодном состоянии) – 2,0 атм (в разогретом). Предохранительный клапан подбирается на давление срабатывания 3,0 атм.

Но ряд простых котлов твердотопливных от малоизвестных производителей предназначены для работы с меньшим давлением – 1,1 – 1,5 атм. Тогда требуется клапан на 1,8 атм, например, что указывается в инструкции от производителя.

Клапан обязательно врезается в подающую магистраль на выходе из теплообменника (из котла).
Его работоспособность проверяется при техническом обслуживании не реже раз в год, открытием с помощью рычага. Не допускаются частые срабатывания, устройство для этого не предназначено, и выйдет со строя, будет течь.

Обеспечение слива с предохранительного клапана

Обязательным условием безопасности является также и организация слива с клапана определенным образом. Здесь нормами являются:

• Отвод струи в емкость или канализацию с помощи трубы.
• Возможность визуального контроля за струей жидкости, возможно с помощью прозрачной колбы.
• Сливная труба не должна иметь запорной арматуры, более одного уголка, и длины более 2,0 метра.

На практике чаще канализация в месте нахождения клапана отсутствует. Поэтому организация слива ограничивается трубкой надетой на штуцер клапана и ведущей к полу, так как и емкость тоже со временем убирают, но это не будет чем-то недопустимым…

Манометр

Применяется специальный манометр для бытовых систем отопления с максимальными показателями обычно в 4 атм.

С твердотопливным котлом манометр, вместе с предохранительным клапаном, а также и с автоматическим воздухоотводчиком устанавливается на едином отводе от подачи, в самой верхней точке системы – в группе безопасности.

В автоматизированных котлах манометры встроенные.

Все пользователи систем отопления должны следить за показаниями давления, принимать меры, в случае отклонений от нормы в большую или меньшую стороны.

Требования к установке – должен быть хорошо виден, не заслонятся ни с какого направления осмотра.
Перед включением манометра, клапана не допускается ни каких кранов.

Группа безопасности, где и как устанавливается

• Некоторые модели твердотопливных котлов имеют специальный разъем для установки группы безопасности — манометра, воздушного клапана, аварийного клапана давления на одном тройнике. Тогда приборы должны быть установлены в соответствии с инструкцией к котлу.
• Если разъема нет, значит группа безопасности устанавливается на подаче, на выходе из котла, до установки шарового отключающего крана. Недопустимо между аварийными приборами и твердотопливным котлом устанавливать шаровый кран.
• Обычно выход подачи из котла является и самой верхней точкой системы. Здесь должен быть установлен воздушный клапан.
• Давление срабатывания аварийного клапана обычно 3 атм. Манометр должен быть хорошо виден. Подтекание воздухоотводчика допустимы для отдельных маделей, устраняется разборкой и очисткой игольчатого клапана.

Типы расширительных баков

Расширительные баки могут быть открытыми (атмосферными) или закрытыми, работающими под давлением. Первый применяются в самотечных системах отопления, давление в которых не повышенное, а жидкость просто вытесняется при нагревании в открытую емкость.

Некоторые доисторические котлы, могут работать только при атмосферном давлении с открытыми расширительными баками, тогда предохранительный клапана и манометр в системе не устанавливаются.

Сейчас рекомендуется создавать только замкнутые системы отопления с принудительной циркуляцией. Для них выбираются мембранные, работающие под давлением.

Как устроен мембранный бак

Устройство для предупреждения сверхнормативного повышения давления в системе отопления разделяется мембраной из прочной технической резины на две половины. Одна предварительно накачивается воздухом. В другой находится теплоноситель, который может сжимать воздух при расширении жидкости.

Со стороны системы отопления находится штуцер для подключения, со стороны воздушной половины – воздушный ниппель под обычный автомобильный насос.

Расширительные баки внешне похожи гидроаккумуляторы для водопроводной сети, у которых вода попадает только в грушу из пищевой резины и не контактирует с другим частями.

Чаще окрас устройств для технических нужд и отопления – красный. Для пищевой воды – синий. Но это не обязательно, и отличить устройства точно можно разве что по характеристикам.

• Для воды – давление до 12 атм, для отопления – только до 4 атм.
• Для воды – температура до 80 град, для отопления – уже до 120 град.

Какой бак для отопления выбрать

Важно отличить бак для отопления от гидроаккумуляторов. Мало проконсультироваться с продавцом, желательно и самостоятельно разобраться в вопросе.

Второй нюанс выбора – какой объем нужен? Это важно, малый объем (более дешевое устройство) не справится с поддержанием давления в норме и оно будет опасно повышаться.

Рекомендуется, в том числе и производителями котлов, не озадачиваться какими-то сложными расчетами и подобрать бак исходя из объема залитого теплоносителя.

Паспортный объема расширительного бака должен быть не меньше 1/10 от системы отопления. Но здесь могут быть некоторые проблемы с определением этого значения – вычислить его не просто. Тогда лучше слить систему и померять в грубом приближении просто ведрами.
Чаще выбираются устройства объемом 6 – 15 литров.

Особенности установки

Есть определенные требования к установке расширительного бака.

• Устройство устанавливается всегда так, чтобы воздушная камера была сверху. Если произойдет растрескивание резины, что обычное явление, то устройство останется работоспособным – воздух будет вверху заполнять свой объем.
• Подключается обычно к обратной магистрали, отводом подальше от насоса. Нормирования по этому вопросу нет, но специалисты не рекомендуют устанавливать на подаче, где пульсация давления от нагрева и насоса выведет мембрану из строя скорейшим образом.

Какое давление в баке, как эксплуатируется

После установки производится накачивание бака воздухом до давления на 0,2 меньше, чем в холодной системе отопления, — обычно до 1,3 атм. После чего система заливается теплоносителем до давления 1,5 атм. Но как указывалось, для некоторых котлов могут быть меньшие ограничения, установленные производителем.

Во время эксплуатации, при уменьшении давления в системе отопления, прежде всего проверяют давление в воздушной камере расширительного бака и накачивают его при необходимости, приводя таким образом систему отопления в норму.

Но часто падение давление будет слишком ощутимым, и возобновить его с помощью накачки невозможно. Это происходит скорее не потому что есть течь, а вследствие выхода растворенного в теплоносителе воздуха через воздухоотоводчик. Систему просто нужно долить до нормы.

Таким образом подобранные и установленные бак, манометр и клапан обеспечат нормальную эксплуатацию системы отопления.

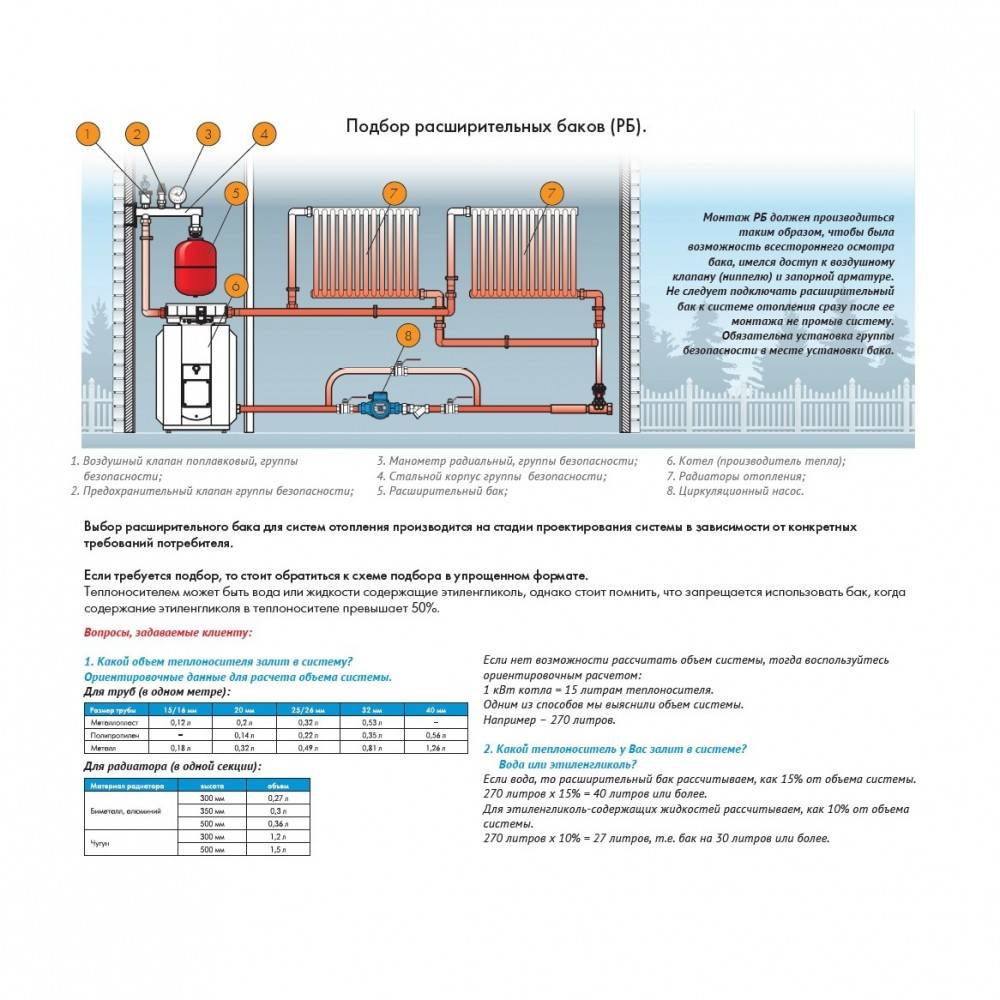

Подбор расширительных баков — Лучшее отопление



Подбор расширительных баков

Для расчета рабочего объема мембранного расширительного бака необходимо определить суммарный объём системы отопления сложением водяных объемов котла, отопительных приборов, трубопроводов.

Объем расширительного бака V = (VL x E) / D , где

Например: отопительная мощность для дома 44 кВт, тогда суммарный объем (емкость) системы отопления VL = 15 х 44 = 660 л.

эффективность мембранного расширительного бака D = (PV – PS) / (PV + 1), где

РV – максимальное рабочее давление системы отопления (расчетное давление предохранительного клапана равно максимальному рабочему давлению), для коттеджей обычно достаточно 2,5 бар

Расчет мембранных расширительных баков подбор Reflex

Подбор расширительных баков Для расчета рабочего объема мембранного расширительного бака необходимо определить суммарный объём системы отопления сложением водяных объемов котла,

Источник: www. aotex.ru

Расчёт и Подбор Расширительного Бака

Заполните ниже приведенную форму и в результате расчёта будет подобран список расширительных баков соответствующих заданным исходным данным.

Высота от точки присоединения расширительного бака до верхней точки системы отопления

Максимальное давление для системы отопления

в месте подключения расширительного бака

Температурный график Т1 – Т2 системы отопления

Объём воды в системе отопления

Тепловая нагрузка системы отопления

Преобладающий тип отопительных приборов

Устройство и конструкция

Расчёт и подбор

Установка и монтаж

Обслуживание и ремонт

Расчёт расширительного бака

Расчёт расширительного бака выполняют для определения его объёма, минимального диаметра присоединительного трубопровода, начального давления газового пространства и начального эксплуатационного давления в системе отопления.

Методика расчёта расширительных баков сложна и рутинна, но в целом можно установить такую зависимость между объёмом бака и влияющими на него параметрами:

• Чем больше ёмкость системы отопления, тем больше объём расширительного бака.
• Чем выше максимальная температура воды в системе отопления, тем больше объём бака.
• Чем выше максимально допустимое давление в системе отопления, тем меньше объём.
• Чем меньше высота от места установки расширительного бака до верхней точки системы отопления, тем меньше объём бака.

Так как, расширительные баки в системе отопления необходимы не только для компенсации изменяющегося объёма воды но и для пополнения незначительных утечек теплоносителя — в расширительном баке предусматривают некоторый запас воды, так называемый эксплуатационный объём. В выше приведенном алгоритме расчёта заложен эксплуатационный объём воды в размере 3% от ёмкости системы отопления.

Подбор расширительных баков

Подбор расширительного бака следует выполнять с учётом его температурныx и прочностных характеристик. Давление и температура в месте подключение бака не должны превышать максимально допустимых значений.

Объём расширительного бака должен быть больше или равен объёму, полученному в результате расчёта. Негативных последствий от завышения объёма, сверх расчётного – нет.

Если установка расширительных баков предусматривается в помещении, то следует учесть что сосуды диаметром более 750 мм и высотой более 1,5м могут не пройти в дверной проём, а для их перемещения потребуются средства механизации. В таком случае лучше отдать предпочтение не одному, а нескольким мембранным бакам меньшей ёмкости.

1. При использовании в качестве теплоносителя гликолевых смесей рекомендуется подобрать расширительный бак с объёмом на 50% превышающим расчётный.

2. Первый признак неправильно рассчитанного расширительного бака или невыполненной его настройки — это частое срабатывание предохранительного клапана.

Расчёт и Подбор — Расширительного Бака

Программа расчёта — Расширительного Бака — поможет подобрать необходимый объём мембранного бака для системы отопления …

Источник: www.ktto.com.ua

Расчет расширительного бака для отопления: инструкция для новичков и специалистов

Экспанзомат, или как его привыкли называть, расширительный резервуар, является важнейшим элементом любой автономной системы отопления (СО). Назначение данного устройства – компенсация теплового расширения и пополнение незначительных утечек теплоносителя. Если объем данной емкости будет слишком большой, то будет практически невозможно создать необходимое давление в СО. Слишком маленький резервуар может не принять в себя излишки теплоносителя. Именно поэтому так важно правильно подобрать объем расширительного бака для отопления. О методиках расчета экспанзомата и пойдет речь в данной публикации.

Конечным итогом вычислительных операций является: определение объема бака; минимального диаметра подводящей трубы; значение начального давления в устройстве и рабочее давление в системе.

Сегодня, существует три основные методики расчета объема расширительного бака для отопления: калькуляторы, размещенные на специализированных сайтах, программное обеспечение и самостоятельный расчет при помощи формул. При вычислениях с помощи онлайн-калькуляторов иногда получается значение с высокой погрешностью. Специализированное ПО, как правило, распространяется на платной основе, что довольно недешево. Далее, рассмотрим методику самостоятельного расчета.

Формула расчета экспанзомата

На первый взгляд – это сложно и занимает много времени. На самом деле, выполнить данные вычисления способен любой человек, знающий таблицу умножения.

Vсист –объём всей СО.

K–температурный коэффициента жидкости в СО

N – величина эффективности экспанзомата.

Первое, что понадобиться сделать – это рассчитать объем теплоносителя в системе. Сделать это можно:

• закачав ее водой (гликолевым антифризом), после чего слив и измерив объем жидкости (при помощи расходомера или измерительной емкости).
• рассчитав объем самостоятельно.

Первый способ требует много времени и сил. Второй способ не требует трудозатрат. Рассчитывается общий объем СО исходя из мощности теплогенератора.

Важно! На 1 кВт мощности котельной установки требуется экспанзомат с емкостью 15 л.

Например: мощность котлоагрегата в СО – 30 кВт. Исходя из этого, общий объем системы будет равняться: 30 кВт х 15л. = 450 л.Итак: первая величина для расчета объема расширительного бака для отопления (Vсист) = 450л.

Второе значение (К) является постоянной величиной. Выяснить ее можно через справочную литературу.

Важно! Для воды константа равна 4%, для 10-ного этиленгликоля, – 4,4%; для 20%-ного 4,8%; Величина действительна для СО, в которых теплоноситель разогревается до 95°С.

На таблице представлена зависимость теплового расширения гликолевых антифризов от температуры нагрева и процентного содержания активного вещества в водном растворе.

Третье значение (N), чаще всего, хорошие производители указывают в документах к эспанзомату. Если данных нет, то произведем вычисления самостоятельно по формуле:

Pmax – значение максимально допустимого давления в СО.

Важно! В автономных СО квартир и частных домов, верхние пределы давления находятся в пределах 2,5-3 кг/см 2 . Для того чтобы узнать точное максимально допустимое давление необходимо посмотреть настройку предохранительного клапана в группе безопасности.

Pn – начальное давление в емкости. Расчет делается исходя из 0,5 кг/см 2 на каждые 5м высоты СО.

Например: теплоноситель – вода; высота системы не более 5м.; допустимое давление 3 кг/см 2 тогда:

Теперь, имея на руках исходные данные, можно начинать вычисления.

K = (450л x 0,04) / 0,71 = 25,35л

Совет: при вычислении объема экспанзомата в СО с водой в качестве теплоносителя, увеличьте расчетные значения на 15-20%. Если в СО будет циркулировать антифриз, то увеличьте расчетный показатель емкости расширительного бака на 50%.

Правила выбора экспанзомата

Большинство застройщиков, особенно тех, кто впервые сталкивается с созданием автономных СО, интересует вопрос: «Как выбрать расширительный бак для системы отопления?»

Грамотный подбор данного устройства можно условно разбить на четыре этапа. Алгоритм следующий:

• Определите необходимый тип экспанзомата. Тут все просто: для открытых СО – открытый бак; для закрытых – мембранный (баллонный) резервуар.
• Рассчитайте необходимый объем резервуара.

Обратите внимание на качество изделия. Важными моментами являются: качество металла корпуса и окраски, которая должна защищать устройство от коррозии; наличие регулируемого подрывного клапана; характеристики мембраны и наличие международного сертификата качества.

Совет: Сегодня, в широком ассортименте представлены баки со сменной мембраной. Если позволяют средства рекомендуем выбрать именно такую модель.

На российском рынке климатической техники есть емкости различного объема, горизонтальной или вертикальной ориентации, рассчитанные на разное рабочее и максимальное давление. Обратите внимание на цвет устройства: синий – для водяной системы; красный – для СО.

И последнее. Подбор расширительного бака для отопления – это достаточно ответственный процесс, от которого зависит стабильность работы СО. Доверьте выбор профессионалам.

Расчет и подбор расширительного бака для отопления: инструкция для новичков и специалистов

Почему так важен точный расчет и подбор расширительного бака для отопления. Основные методики вычисления объема экспанзомата. Что значит эффективность расширительного бака? Советы по выбору данного устройства.

Источник: ventilationpro.ru

Подбор, расчет расширительного бака для отопления

Оборудуя систему автономного отопления, стоит задуматься о приобретении специального расширительного бака, предназначенного поглощать избыточное давление, образующееся в результате расширения теплоносителя под воздействием высокой температуры. Установка такого оборудования требует серьезного подхода, особенно важно правильно выполнить расчет расширительного бака для отопления, так как именно от этого элемента будет зависеть работоспособность всей обогревающей системы закрытого типа, которые признаны наиболее эффективными, так как из-за отсутствия контакта с кислородом, вся система меньше подвержена коррозийным процессам и окислению.

Для чего необходим такой бак и как он работает

Принцип работы устройства компенсирующего переизбыток давления теплоносителя не имеет каких-то сложных технических решений и весьма прост, но, несмотря на это, даже небольшая ошибка в расчете расширительного бака для отопления может привести к поломке оборудования и выходу из строя всей отопительной системы.

Как правильно рассчитать требуемый объем расширительного бачка

Дабы провести правильный и безошибочный расчет расширительного бака для отопления следует просчитать общий объем отопительной сети. Для этого требуется сложить объем обогревательного котла, общий объем всех труб связанных в отопительную систему, а также объем дополнительных обогревательных приборов, если они присутствуют.Формула для расчета объема расширительного бака K = (KE x Z) / N, в которой:

• КЕ — это общий объем всей отопительной системы;

Идеально точный расчет объема расширительного бака для отопления и всей отопительной системы произвести практически невозможно. Ну а примерно он рассчитывается исходя из значения, что 1 кВт мощности отопительного оборудования равен 15 литрам объема теплоносителя. В целом получается, что средняя мощность для обычного дома равна 44 кВт. Исходя из этого, по формуле получается КЕ = 15х44 = 660л.Константа расширения жидкости около 4%, для систем в которых используется обычная вода с максимальной температурой нагрева 95 градусов Цельсия. Нередко в системы закачивается не вода, а этиленгликоль в разном процентном соотношении. В данном случае коэффициент расширения рассчитывается по формуле:

Коэффициент увеличения-расширения объёма воды и водогликолевой смеси в зависимости от температурных показателей:

Подбор и расчет расширительного бака для отопления

Создавая собственную автономную отопительную систему в загородном доме или на даче следует правильно подобрать и рассчитать расширительный бак для отопления, так как данное устройство являет

Источник: avtonomnoeteplo.ru

Как подобрать расширительный бак для системы отопления

В состав каждой отопительной системы входит ряд элементов, без которых ее нормальное функционирование невозможно. Один из таких элементов – расширительная емкость, о ее назначении и устройстве будет рассказано в данной статье. Также мы рассмотрим, как подобрать расширительный бак для отопления частного дома.

Для чего нужен расширительный бак?

Еще из школьного курса физики всем хорошо известно, что любое тело при нагревании расширяется, а жидкость и газ увеличиваются в объеме. В отличие от газа жидкость – среда несжимаемая и если ее нагревать в закрытом сосуде, каковым является и бак для котла, то это приведет к росту давления внутри него, поскольку расширяться ей некуда. В результате может случиться разрыв стенок резервуара.

Представьте теплоноситель, нагреваемый в трубопроводах от температуры 20 ºС до 80 ºС. Если не поставить расширительный бак в системе отопления, то при нагреве жидкой среды давление в сети сильно возрастет и вода может прорваться наружу в самом слабом месте. Хорошо, когда есть предохранительный клапан безопасности. Через него и уйдет лишняя вода, поскольку больше ей деваться некуда. При отсутствии клапана теплоноситель просто прорвется наружу на каком-то из соединений.

Расширительный бак нужен для размещения растущего в объеме теплоносителя, когда он нагревается. При этом во время охлаждения он возвращается обратно в систему.

В случае когда воду сбрасывает предохранительный клапан, то после остывания вернуть ее назад он не может и запустит на освободившееся место воздух. Это приведет к образованию воздушной пробки, а она не даст системе нормально работать.

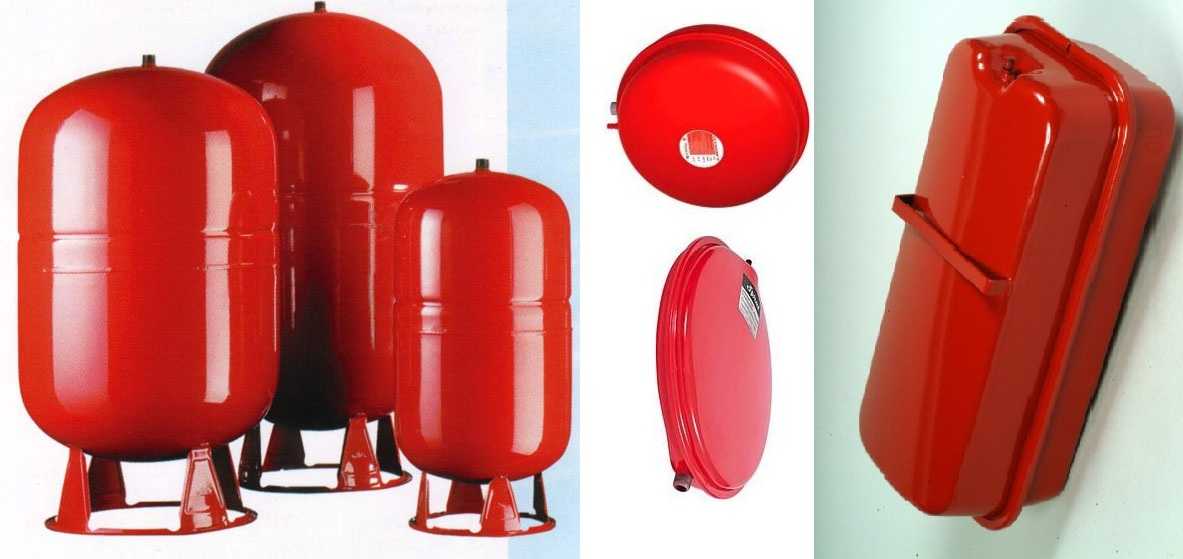

Типы расширительных бачков

Внешне расширительные баки для отопления могут отличаться по форме и размерам, определяемым расчетом. Обычно это резервуар, подключенный к отопительной системе посредством одной трубы. Однако, у разных типов емкостей имеются конструктивные отличия, да и применяются они в разных случаях. Чтобы правильно выбрать бак, надо понимать эти отличия, поэтому вначале представим перечень существующих видов:

Примечание. Существуют еще закрытые расширительные сосуды без мембраны, но применять их категорически не рекомендуется. Ниже мы объясним почему.

Емкости открытого типа

Эти бачки применяются для открытой системы отопления (иначе — гравитационной, самотечной) и представляют собой металлический резервуар с открытым верхом произвольной формы. К верхней части боковой стенки приварен патрубок для присоединения шланга или трубы перелива, теплоноситель к баку подводится снизу. Элемент устанавливается выше всей системы на подающем трубопроводе, как правило, на чердаке дома.

Примечание. Говоря правильным техническим языком, открытая система – это та, из которой напрямую отбирается вода на нужды ГВС. В частных домах она не используется, только в централизованных сетях. Открытой ошибочно называют схему с естественной циркуляцией теплоносителя.

Любой расширительный бачок для отопления открытого типа выполняет 2 функции:

• служит для компенсации расширения теплоносителя;
• производит удаление воздуха из системы, поскольку его верх сообщается с атмосферой.

В этом заключается его преимущество, но оно не единственное. Открытая емкость может успешно и долговечно служить также и в системах с принудительной циркуляцией, поскольку устройство бака очень простое, там нечему ломаться. Однако, и недостатков у него немало:

• бачок, установленный на чердаке, требует хорошего утепления;
• в течение сезона необходимо постоянно наблюдать за уровнем воды в баке и своевременно его пополнять;
• теплоноситель постоянно насыщается кислородом из атмосферы, отчего быстрее корродируют металлические детали котла;
• дополнительный расход материалов и сложности при монтаже.

Закрытый мембранный бак

Более современный закрытый расширительный бак – это сосуд цилиндрической формы со встроенной внутри резиновой мембраной. Используется в схемах с принудительной циркуляцией теплоносителя и устанавливается в помещении топочной. Подвод теплоносителя осуществляется также снизу, сверху аппарата установлен сервисный золотник для закачки воздуха.

Резиновая мембрана (в простонародье – «груша»), которой снабжен закрытый расширительный бак системы отопления, бывает 2 видов:

Примечание. Емкости некоторых производителей имеют съемную «грушу», что дает возможность ее поменять при появлении трещин.

Форма мембраны особого влияния на работу аппарата не оказывает, хотя в бачке второго типа помещается немного больше воды. С другой стороны от «груши» закачан воздух (иногда – азот) под определенным давлением, его необходимо настраивать под каждую систему индивидуально. Все закрытые расширительные бачки действуют одинаково просто: при нагревании теплоносителя давление в сети растет, мембрана растягивается и запускает воду внутрь бака. При остывании все протекает в обратном порядке.

Герметичный расширительный бачок для газового котла настенного типа зачастую встроен внутрь теплогенератора, так как обладает малыми габаритами. Кроме того, аппарат не сообщается с атмосферой и диффузия кислорода в теплоноситель полностью исключается. Слабое место таких бачков – мембрана, срок ее службы очень редко дотягивает до 10 лет, и не всегда есть возможность ее заменить.

Существует и третий вид компенсационных устройств — вакуумный расширительный бачок для отопления закрытого типа без «груши». В продаже их найти трудно, да и нет смысла, поскольку такая конструкция – самая неудачная. Роль мембраны в емкости играет сам воздух, что приводит к его активной диффузии в воду, а это недопустимо. И потом, уровень в емкости будет все время повышаться, в результате компенсировать расширение станет некуда.

Рекомендации по выбору

Если в доме планируется или уже смонтирована схема с естественной циркуляцией, то расширительный бак открытого типа – как раз для вас. Мудрить с вакуумным бачком здесь не стоит, помните, что вода в такой системе движется только за счет разницы удельного веса и аппарат может не сыграть своей роли. Открытый сосуд можно купить, а можно и смастерить самостоятельно, главное, — верно произвести расчет объема расширительного бака, о чем мы поведаем ниже.

С вакуумными мембранными сосудами дело обстоит немногим сложнее. Есть одно предостережение: оказавшись в магазине среди множества подобных изделий, не перепутайте бачок для отопления с гидроаккумулятором для водоснабжения. Внешне они очень похожи, даже цвет может быть одинаковым, так что подбор бака по данному признаку исключается. Отличаются резервуары по надписи на шильдике, для отопления указана рабочая температура до 120 ºС и давление до 3 Бар. На гидроаккумуляторе, соответственно, до 70 ºС и давление до 10 Бар.

Осуществляя выбор, также стоит обратить внимание на возможность замены «груши» на случай ее выхода из строя. Размер аппарата подбирается по результатам расчета бака закрытого типа.

Расчет расширительного бака

В технической литературе и на просторах интернета можно найти множество методик, по которым выполняется расчет расширительного бака для системы отопления с естественной и принудительной циркуляцией теплоносителя. Но в большинстве своем они содержат массу сложных формул с привязкой к мощности котла и другим параметрам. Вы не ошибетесь, если воспользуетесь более простым способом определения объема бака.

Способ основан на утверждении, что количество воды в системе при максимальном нагреве возрастет не более, чем на 5%. То есть, сначала высчитываете объем воды следующим образом:

• количество теплоносителя в котловом баке – по паспорту;
• объем воды в трубопроводах – по формуле площади круга находите площадь поперечного сечения каждой трубы и умножаете ее на длину;
• вместительность радиаторов – тоже по паспорту на изделие.

Просуммировав результаты, осуществляете подбор и расчет расширительного бака с запасом, взяв не 5, а 10% от получившейся суммы. Это и будет его вместительность.

Заключение

Просчитать объем и выбрать бак закрытого типа достаточно просто, останется только правильно его установить. Это тоже можно выполнить самостоятельно, руководствуясь инструкцией, прилагаемой к изделию.

Как подобрать расширительный бак для отопления закрытого типа, расчет расширительного бачка для котла

Рекомендации, как подобрать расширительный бак для отопления. Особенности и назначение открытых и закрытых емкостей. Способ расчета вместительности бачка.

Источник: cotlix.com

Расширительные баки водонагревателя 101: Полное руководство

Водонагреватели являются важной частью нашей жизни. Тем не менее, они в основном упускают из виду, пока что-то не пойдет не так.

Мы также остановимся на важнейшем элементе большинства систем водяного отопления: расширительном баке водонагревателя.

Итак, начнем!

Что такое расширительный бак водонагревателя?

Как видно из названия, расширительный бак водонагревателя является расширительным баком для вашего водонагревателя. Это небольшой вторичный бак, который является важной мерой безопасности для вашей системы водяного отопления.

Помогает уменьшить перелив и избыточное давление, действуя как сосуд, и предотвращает повреждение вашей системы водяного отопления. Вот различные типы, которые мы часто видим.

Типы расширительных баков

Существует два типа расширительных баков водонагревателя или тепловых расширительных баков:

●             резервуар обычно устанавливается сверху воздушный сепаратор. Основная функция этого резервуара — предоставить место для воды, которая расширилась из-за повышения температуры. Вода увеличивается в объеме при нагревании, поэтому этот расширительный бак облегчает работу системы, предоставляя дополнительное пространство для стока нагретой воды.

●

Расширительные баки для баллонов:

Этот расширительный бак очень похож на обычные стальные баки. Тем не менее, он состоит из дополнительной мембраны, которая позволяет ему отделять воду от сжимаемого воздуха.

Предотвращает попадание воздуха в систему. Это также устраняет вероятность коррозии резервуаров и одновременно предотвращает заболачивание.

Полезное видео по установке расширительного бака:

Подробности можно посмотреть в этом видео. Другой вариант — проконсультироваться с местным сантехником, чтобы он проверил и порекомендовал несколько вариантов, если вы не уверены.

Как узнать, нужен ли мне терморасширительный бак?

В зависимости от того, где вы живете, вам может потребоваться код , чтобы иметь расширительный бак для вашей системы водяного отопления. Вот несколько примеров:

• Во Фриско, штат Техас, по закону требуется установка расширительного бака и редукционного клапана вместе с системой водяного отопления.
• В соответствии с разделом 608.3 Калифорнийского водопроводно-канализационного кодекса обязательна установка расширительного бака, если ваша система водяного отопления является закрытой системой.
• Опять же, в соответствии с Международным жилищным кодексом IRC P2903.4, в системах водяного отопления, будь то новые или замененные, должен быть установлен расширительный бак.

Несмотря на законы, у вас всегда должен быть расширительный бак, если ваша система водяного отопления замкнутого цикла, имеет обратный клапан или рециркуляционный насос.

Это происходит потому, что вода расширяется при нагревании. Это означает, что объем воды также увеличивается; это называется тепловым расширением.

Тепловое расширение создает и создает дополнительное давление внутри нагревательного бака. Это давление влияет не только на бак, но и на весь контур, поскольку он замкнут. Давлению некуда деваться, поэтому это может быть опасно.

Кроме того, поскольку объем воды увеличивается, ей потребуется больше места внутри бака для расширения, так как емкость нагревательного бака ограничена, обычно 50 галлонов.

Установка расширительного бака решает эту проблему, потому что по мере расширения вода может устремляться в расширительный бак вместо того, чтобы переливаться через край и повышать давление внутри контура. Это снижает общее напряжение внутри петли и предотвращает любые повреждения.

Теперь вам может быть интересно, как узнать, является ли ваша система замкнутой или разомкнутой. Вот как узнать, закрыта ли у вас система отопления:

●     Попросите местного сантехника определить ее для вас

●     В системе имеется односторонний клапан, благодаря которому вода не может вернуться в основной источник.

Помимо всего этого, есть несколько других признаков, которые сообщают вам, что вам нужно установить расширительный бак:

● Необычно высокое давление внутри системы нагрева воды

● Гремущий шум от водонагревателя

● Протекания.

●     После последнего ремонта или установки расширительного бака из системы капает вода

●    0003

Как работает расширительный бак?

Терморасширительные баки имеют только одно задание. И это для размещения дополнительной расширенной воды, когда основной резервуар полностью используется и начинает переполняться.

Предотвращает нежелательное повреждение вашей системы отопления и всего дома, поскольку избыточное давление может вырасти до такой степени, что оно вырвется наружу и вызовет протечки и выход из строя системы.

Как найти правильный расширительный бак водонагревателя?

Найти эффективный расширительный бак водонагревателя – задача относительно простая. Это настолько просто, что вы можете сделать это даже сами.

В идеале вам нужен расширительный бак подходящего размера, чтобы получить максимальную отдачу от затраченных средств. Поэтому при выборе расширительного бака следует учитывать следующее:

●     Емкость основного бака или водонагревателя

●     Давление водопровода

Нажмите на это изображение, чтобы ознакомиться с различными размерами и ценами. чтобы получить представление о том, что доступно:

Что произойдет, если вы выберете расширительный бачок водонагревателя неподходящего размера?

Для водонагревателей не существует универсального размера бака. Так что в идеале вам нужен расширительный бак с достаточной емкостью. Всегда безопаснее приобрести больший, потому что, если ваш расширительный бачок маленький, он не сможет выполнять свою единственную работу. Убедитесь, что он может адекватно удерживать расширенную воду и давление.

Как долго служат расширительные баки водонагревателя?

Не существует надежного способа определить и предсказать, как долго прослужит бак. Но так как почти каждый бак имеет гарантию от 1 до 5 лет, будьте готовы ремонтировать или заменять расширительный бак каждые 2-5 лет, чтобы быть в безопасности. Тем не менее, многие резервуары прослужат более 10 лет без проблем.

Еще одна вещь, которую вы должны делать, это регулярно проверять вашу систему нагрева воды. Общее эмпирическое правило заключается в ежегодном осмотре вашей системы водяного отопления. Это обеспечит бесперебойную работу всего.

Кроме того, вы сможете отремонтировать и принять меры по устранению любых проблем, обнаруженных во время этих проверок, до того, как что-то более дорогостоящее выйдет из строя.

Можно ли установить расширительный бак самостоятельно?

Да, несмотря на то, что вы можете установить расширительный бачок самостоятельно, всегда разумнее и лучше доверить его установку профессионалу-сантехнику. Даже если это будет стоить вам немного дополнительных денег, если это сделает профессионал, у вас не будет никаких шансов на ошибку.

Это гарантирует, что все настроено и установлено правильно. Помните, всегда лучше перестраховаться, чем потом сожалеть.

Как установить расширительный бачок водонагревателя

Этот список поставки и пошаговое руководство предназначены только для демонстрационных целей. Убедитесь, что у вас есть квалификация (или лицензия), когда вы делаете какие-либо сантехнические работы по дому.

Всегда проще сначала убедиться, что у вас есть необходимые инструменты и ресурсы, еще до того, как вы начнете работать. Вот список возможных вещей, которые могут вам понадобиться при установке этого расширительного бака:

●     Гаечные ключи

●       Плоскогубцы

●     Ниппели водонагревателя, малые и большие

●     Гибкие трубы (медные)

●     Любые фитинги, если необходимо 90 003

●     Инструменты для пайки

●     Лента сантехническая

●     Труба или герметик для швов

Перед установкой расширительного бачка водонагревателя необходимо выполнить следующие профилактические меры:

●     Отключить главный водопровод, подключенный к холодной стороне водонагревателя.

●     Слейте из системы всю оставшуюся воду и сбросьте давление.

●     После снижения давления и слива воды закройте сливные клапаны.

Особое примечание: Многие производители требуют, чтобы бак был установлен на расстоянии не менее 18 дюймов от входа холодной воды над баком водонагревателя. Если требуется проверка, они могут потребовать, чтобы вы переместили его.

Вот шаги, которые обычно выполняет сантехник для установки расширительного бачка:

●      Сначала необходимо снять медную гибкую линию со стороны впуска.

●     Затем им необходимо установить тройник на место, где ранее была гибкая линия. Не забудьте использовать достаточное количество сантехнической ленты и герметиков для швов, чтобы обеспечить герметичность соединения.

●     Теперь нужно подготовить концы длинного патрубка, обмотав его сантехнической лентой.

●     После этого необходимо плотно присоединить колено к одной стороне длинного ниппеля, а затем надеть сторону тройника на другой конец ниппеля. Убедитесь, что они плотно соединены.

●     Теперь для верхнего тройника нужно нанести шовный герметик или обмотать сантехнической лентой короткий ниппель, так как он соединится в месте снятой ранее гибкой линии.

●     После этого необходимо снова подключить магистраль, подающую воду к короткому ниппелю.

●     Наконец, необходимо прикрутить расширительный бачок к установленному колену и убедиться, что все выполненные соединения герметичны и герметичны.

Примечание. Проверьте давление воды в доме и убедитесь, что давление в баке соответствует тому же значению PSI.

Часто задаваемые вопросы о расширительном баке для воды

Нужен ли мне расширительный бак на моем водонагревателе?

Вам нужен расширительный бак только тогда и только тогда, когда:

— Ваша система водяного отопления является системой с замкнутым контуром

— Ваша система водяного отопления имеет проблемы, такие как утечки и не работает оптимально

— Это требуется местным сантехника код

Как часто вы меняете расширительный бачок на водонагревателе?

Вы должны быть готовы проверять расширительный бачок каждые 2-5 лет. Некоторые расширительные баки прослужат более 10 лет, но другие, возможно, придется менять чаще.

Что происходит, когда выходит из строя расширительный бак для воды?

При выходе из строя расширительного бачка может произойти многое. Например:

●     Утечка воды через клапан T&P

●     Трубы лопаются

●     Дребезжащие звуки

●     Коррозия

●     Взрыв из-за повышения давления (редко)

Как узнать, какой размер расширительного бака мне нужен для моего водонагревателя?

Обратитесь к местному сантехнику. Если вы хотите сделать это самостоятельно, вам необходимо рассчитать следующее:

●     Мощность вашего водонагревателя

●     PSI или давление водопровода в вашем доме

Познакомьтесь со своим навигатором по сантехнике

4″> О сантехническом навигаторе

Мы увлечены всем, что связано с сантехникой, и любим делиться советами, практическими рекомендациями и обзорами новейших продуктов, которые помогут сделать ваш проект успешным!

Узнать больше Советы по сантехнике

Хотите заняться другими сантехническими проектами? Ознакомьтесь с этими полезными руководствами!

Как установить расширительный бачок в системе отопления

Распространяйте любовь

Состав:

1. Физические свойства воды;
2. Что такое расширительный бачок;
3. Открытые и закрытые расширительные баки;
4. Открытый расширительный бак;
5. Закрытый расширительный бак;
6. Как установить расширительный бак в систему отопления;
7. Нюансы ;
8. Общее правило ;

Те, кто самостоятельно собирает и устанавливает систему отопления, часто задаются вопросом, как правильно установить расширительный бачок. Для этого полезнее будет понять, что такое расширительный бак вообще и зачем он нужен.

Поэтому разберем все по порядку, и сначала вспомним уроки физики.

Физические свойства воды

Одним из физических свойств воды является ее почти нулевая сжимаемость. Это значит, что при попытке уменьшить его объем (то есть сжать) происходит резкое повышение давления.

А вода (как и другие материалы) может увеличиваться в объеме при нагревании. Это свойство называется тепловым расширением . В воде запускается при температуре +4°C (39,2°F). Однако при снижении температуры ниже этой отметки вода тоже начинает расширяться. Это явление называется парадоксом воды. При температуре +4°С (39.2°F), вода имеет наибольшую плотность: вес одного литра равен одному килограмму.

Однако для систем отопления этот парадокс не важен, так как температура воды, подаваемой котлом к ​​радиаторам, значительно выше.

Возьмите контейнер с переливом, ограничивающий объем равный 1000 кубических сантиметров (32,8 кубических фута). Налейте в него один литр воды, имеющей температуру +4°C (39,2°F), и приступайте к нагреву. Плотность воды начнет уменьшаться, а объем увеличиваться.

Поскольку перелив ограничивает известный объем, в результате образуется избыток воды. При нагреве от +4 °С до +90 °С (39,2-194 °F)( (нормальная температура воды в системе отопления) этот избыток составит 39,95 см3/15,7 дюйма3 (или 34,7 грамма/1,2 унции). это процесс, происходящий в системе отопления при нагреве воды котлом

Что такое расширительный бак

Помните: если мы попытаемся сжать воду (то есть в нашем случае вместить повышенное количество теплоносителя в заданного объема системы отопления) давление будет увеличиваться.Чтобы лишняя вода, образующаяся при отоплении, не портила трубы и приборы, нужно ее куда-то сливать, как в мерную емкость в опыте.

Но мы не можем слить воду из системы отопления. Значит, лишнее следует временно «положить» в какой-нибудь «карман», чтобы потом, когда температура воды понизится, а плотность ее возрастет, она вернулась в систему, и вода заняла тот же объем, что и была изначально.

В системе отопления расширительный бак представляет собой такой «карман», куда поступает лишняя вода, образующаяся при тепловом расширении. Его задача – быть компенсатором давления в системе.

Открытые и закрытые расширительные баки

Расширительные баки могут быть открытыми и закрытыми. То есть связь с атмосферой или с управляемой, путем изменения давления.

Открытый расширительный бак

Стакан из описываемого эксперимента, в результате которого при термическом расширении образовался избыток воды, является простейшим открытым расширительным баком. Его недостаток в том, что пролитую воду необходимо возвращать в систему в ручном режиме. Проще говоря, выливаем ее обратно в емкость, в которой нагревалась вода.

Естественно, для системы отопления такой примитивный метод не подходит.

Открытый расширительный бак можно как приобрести в готовом виде, так и изготовить самостоятельно. Для этого подойдет любая емкость необходимого объема, например, пластиковая канистра.

Закрытый расширительный бачок

Сейчас стараются чаще использовать закрытые бачки: они более компактны и лишены отрицательных черт открытых, которым свойственно замерзание, насыщение теплоносителя кислородом, повышенная коррозия. Закрытые емкости герметичны и состоят из двух камер: водяной и воздушной.

Компенсация давления происходит следующим образом: избыточная вода заполняет водяной отсек и давит на эластичную перегородку между двумя камерами, а воздух (или газ) в воздушном отсеке сжимается. В отличие от воды газ можно подвергать значительному сжатию без сильного повышения давления.

В продаже имеются закрытые расширительные баки двух типов, отличающихся устройством:

• с тарельчатой ​​мембраной;
• грушевидная мембрана.

Как установить расширительный бак в систему отопления

Разобравшись с теоретическими основами и видами компенсационных баков, переходим к основному вопросу: как установить расширительный бак в систему отопления. И как правильно выбрать место для этого.

Правильный ответ там, где вы хотите. То есть расширительный бачок может быть установлен на «подачу» — магистраль системы, ведущую от котла к отопительным приборам, и на «обратку» — трубу, по которой теплоноситель возвращается к отопительному прибору (котел ), отдавая свое тепло радиаторам. Он в любом случае будет выполнять свою функцию буфера, сдерживающего рост давления.

Оба метода имеют свои плюсы и минусы. Место установки выбирается исходя из конструктивных особенностей конкретной системы отопления. А также удобство монтажа и последующего обслуживания.

Нюансы

Открытый бак, в отличие от мембранного, может быть установлен в системе с естественной циркуляцией воды, то есть в энергонезависимой, не требующей электричества. В системе необходимо создание давления. Поэтому открытый расширительный бачок устанавливается в самой высокой точке над всеми обогревателями.

Чаще всего эта точка находится на чердаке. Сегодня, когда цокольный этаж в частных домах предполагает еще и обустройство жилого помещения, такой вариант зачастую неуместен.

Ограничений по размещению закрытого бака нет. Может стоять в любом удобном месте и в любом положении.

Схема установки открытого расширительного бака. 1-котел, 2-линия подачи теплоносителя, 3-открытый расширительный бак, 4-нагревательное устройство, 5-насосный агрегат.

Хотя мембранный бак может устанавливаться как до, так и после отопительных приборов, обычно его устанавливают по второй схеме (на «обратке»). Потому что после бойлера вода обычно подается очень высокой температуры, от чего вскоре может прийти в негодность мембрана бака. Кроме того, при таком варианте установки (после отопительных приборов) котел и насос не подвергаются скачкам давления и работают в более комфортном режиме.

Следует отметить, что если насос в системе внешний (не встроенный в котел), то компенсационный бак должен быть установлен перед насосом, а не после него.
