Как подобрать узо и автомат: Как выбрать УЗО за 5 минут

Как выбрать УЗО за 5 минут

Устройство защитного отключения выбирается уже после того, как вы разделили всю эл.проводку на отдельные группы, рассчитали, а может даже уже и проложили соответствующий кабель требуемого сечения и подобрали защитные автоматы.

Именно от этих параметров во многом и зависит выбор самого УЗО.

Не забываем, что УЗО необходимо не для защиты от коротких замыканий или перегрузок (с этим делом справляются автоматы), а для защиты человека от поражения эл.током.

Чтобы правильно подобрать себе УЗО в щитовую, пройдитесь по чек листу из 10 шагов, и вы без труда определитесь с нужным аппаратом защиты в ваш дом или квартиру.

Шаг №1

Количество

В первую очередь нужно определиться с количеством. То есть, сколько УЗО вам вообще необходимо установить в электрощиток? Хватит ли одного на весь дом или желательно защитить каждую линию?

Самый распространенный и экономный вариант – это именно установка ОДНОГО вводного УЗО. И это тоже правильно и никакой ошибки здесь нет.

Однако данное утверждение справедливо до первой серьезной аварии.

Поэтому для удобства эксплуатации рекомендуется использовать несколько штук. Сколько именно?

А вот тут как раз все и зависит от ваших групп и подключенных токоприемников.

1 Во-первых, устанавливайте УЗО на каждый прибор, так или иначе контактирующий с водой.

• стиральная машинка

• посудомойка

• эл.титан

2 Во-вторых, если у вас используются светильники с металлическим корпусом и при этом до них легко можно достать рукой, тогда на всю группу освещения также монтируется одно УЗО.
3 В-третьих, еще одно УЗО обязательно идет на общую группу розеток. Этого количества в подавляющем большинстве случаев более чем достаточно.

Шаг №2

Класс напряжения

Если у вас однофазная сеть 220V, то выбирайте 2-х полюсное УЗО.

Если в доме 3-х фазка 380V, то здесь выбор богаче. Либо одно 4-х полюсное, либо 3 двухполюсных на каждую фазу.

Здесь смотрите по характеру нагрузки (3-х фазный движок – тогда 4-х полюсник). По всем фазам равномерно подключена однофазная нагрузка на 220В – три двухполюсника.

Шаг №3

Конструктивное исполнение

Существует электронное и электромеханическое УЗО. Отличить их можно по надписям на корпусе.

У электронного нарисована схема с поляризованным реле в виде буквы “А” в треугольничке.

У эл.механического такого обозначения нет.

Какое из них лучше? Эл.механическое УЗО считается более надежным, поэтому рекомендуется выбирать именно его.

Шаг №4

Тип УЗО

• тип АС

Защищает только от утечки в сетях переменного тока.

• тип А

Обеспечивает защиту при утечке как на переменном, так и импульсном токе (современные телевизоры, блоки питания, компьютеры и т. п).

• тип S и G

Требуются для щитовых с большим количеством УЗО (на гл.вводе и отходящих линиях), в так называемых каскадных схемах.

Они обеспечивают селективность при которой узо на гл.вводе срабатывает в самую последнюю очередь.

УЗО реагирует на переменный, пульсирующий, постоянный и сглаженный ток.

Самый распространенный — это тип АС. Однако в быту для обычных квартир рекомендуется использовать все же тип А.

В Европе в некоторых странах (например, Германия) тип АС даже официально запрещен действующими там правилами.

Шаг №5

Ток утечки

Ток утечки – это фактически чувствительность узо. Чтобы не разглагольствовать в теории, приведем уже готовые варианты, исходя из существующих рекомендаций и норм.

• 10мА – для отдельного подключения стиральной машинки или эл.титана

Сюда же можно отнести всех потребителей, так называемой “влажной” группы, работающих с водой.

• 30мА — если все эти потребители влажной группы одновременно сидят на одной общей линии (одно УЗО на всю ванную комнату или одно УЗО на всю кухню)

• 30мА – для всех остальных групп освещения и розеток в доме

• 100мА – на главном вводе в качестве противопожарной защиты для квартир

• 300мА – противопожарное УЗО для частного дома или коттеджа

Шаг №6

Номинальный ток

Под номинальным током подразумевается максимальная величина тока, который узо может выдержать длительное время без оплавления или повреждения своих контактов и других составляющих элементов.

Грубо говоря, будет работать как ни в чем не бывало, сохраняя все свои защитные функции.

Не путайте, при превышении этой величины УЗО не отключится! За него это должен сделать автоматический выключатель.

Главное правило здесь – номинальный ток УЗО должен быть равен или быть на одну ступень выше тока автомата, защищающего данный участок цепи. То есть, автомата, который стоит после УЗО.

Прошу обратить внимание, что у многих производителей попросту нет узо на 32А. В основном такой номинал встречается только у китайских товарищей. Поэтому выбор в табличке Iном=40А обусловлен именно этим.

Если ваше УЗО стоит на вводе, то его ток должен быть на ступень больше или равен току вводного автоматического выключателя.

Когда же на одно УЗО в группе подключено сразу несколько потребителей с разными автоматами, здесь уже ориентируйтесь на сумму их токов.

А что делать, если эта сумма получается даже больше, чем ток вводного выключателя? Тогда берите в расчет именно вводной автомат.

Если вы окончательно запутались в этих расчетах, можете воспользоваться удобной мнемосхемой подбора УЗО от KonstArtStudio.

Просто ответьте на пару вопросов в навигационных блоках и вы получите нужный результат.

Шаг №7

Ток КЗ

Помимо номинального тока есть еще такая величина, как условный ток короткого замыкания. Ну то есть, когда происходит КЗ в проводке, какой максимальный ток УЗО сможет кратковременно через себя пропустить, и при этом не разрушиться.

На сегодняшний день подбирайте устройства с параметром не менее 6000А.

Шаг №8

Коммутационная способность

Этот параметр должен быть не менее чем в 10 раз больше номинального тока или равняться 500А.

Здесь все зависит от конструкции и качества контактов. УЗО зарекомендовавших себя производителей имеют номинальную коммутационную способность в 1000А или 1500А.

Шаг №9

Температура эксплуатации

Для эл. щитовой в квартире стандартно применяют УЗО, рассчитанные на работу от -5С до +40С.

Если же вы монтируете аппарат защиты на улице, в ящике с вводным кабелем, тогда выбирайте модели, предназначенные для работы при отрицательных температурах воздуха от -25С до +40С.

Они имеют у себя на корпусе специальный значок.

Шаг №10

Производитель

Здесь мы не будет советовать конкретный бренд, хороших фирм и так достаточно, и все они на слуху:

• ABB

• Schneider

• Hager и т.п.

Самое главное в этом деле, чтобы все УЗО в вашем щитке были от одного производителя, а не представляли из себя “сборную СССР”.

На этом выбор можно считать завершенным. Когда вы определились с количеством, токами утечки, номинальным током и другими многочисленными параметрами, представленным в пошаговом чек-листе, можете смело идти в магазин и говорить продавцу конкретные характеристики требуемого аппарата защиты.

Как выбрать УЗО. Пример расчета

Здравствуйте, уважаемые читатели сайта elektrik-sam.info!

В предыдущих двух статьях мы подробно рассмотрели, как выбрать УЗО:

Как выбрать УЗО. Часть 1.

Как выбрать УЗО. Часть 2.

Теперь пришло время закрепить полученную информацию на конкретном примере.

В жилых квартирах и домах желательно использовать устройства защитного отключения, установленные в два уровня:

1 уровень. На вводе в квартиру сразу после вводного автоматического выключателя желательно установить противопожарное УЗО на 100 или 300 мА (для защиты от возможного возгорания при повреждении и естественном старении изоляции).

2 уровень. Для того, чтобы обеспечить лучшую электробезопасность и одновременно с этим максимальную бесперебойность электроснабжения желательно устанавливать отдельное УЗО на каждую группу потребителей. Для этих целей применяются УЗО с уставкой по току утечки 10 и 30мА.

Итак, давайте рассмотрим вопрос выбора и расчета УЗО на конкретном примере.

Предположим, что у нас имеется жилой дом, в котором электропроводка проводка разделена на следующие группы потребителей:

— на вводе установлен двухполюсный автомат С32. Дом новый, ввод выполнен кабелем 3х6 мм2, трансформаторная подстанция находится в нескольких кварталах.

— стиральная машина: автомат С16, кабель 3х2,5 мм2 длиной 8м, мощность 1850 Вт;

— кондиционер: автомат С16, кабель 3х2,5 мм2 длиной 12м, мощность 1800 Вт;

— розетки кухни: автомат С16, кабель 3х2,5 мм2 длиной 8м, мощность 3000 Вт;

— розетки комнаты 1: автомат С16, кабель 3х2,5 мм2 длиной 9м, мощность 2000 Вт;

— розетки комнаты 2: автомат С16, кабель 3х2,5 мм2 длиной 12м, мощность 2000 Вт;

— освещение: автомат В10, кабель 3х1,5 мм2 длиной 19м, мощность 900 Вт;

Давайте дополним имеющуюся схему электропроводки жилого дома устройствами защитного отключения.

Начнем расчет со стиральной машины, она выполнена отдельной группой и работает во влажной среде.

Как мы помним, приблизительное значение тока утечки в электроустановке, который складывается из тока утечки в электроприемнике и тока утечки в сети, можно рассчитать по формуле:

IΔ= IΔэп + IΔсети =0,4 Iрасч+0,01Lпровода, где

IΔэп — ток утечки электроприемника, мА;

IΔсети — ток утечки сети, мА;

Iрасч — расчетный ток нагрузки в цепи (расчет в разделе по АВ), А;

Lпровода — длина фазного проводника, м.

IΔ=0,4х1850/220+0,01х8=3,45 мА.

Номинальный дифференциальный отключающий ток должен быть как минимум в три раза больше суммарного тока утечки защищаемой цепи электроустановки IΔ:

IΔn > = 3 IΔ.

3 IΔ=3х3,45=10,35 мА.

Для влажных групп, выполненных отдельной линией, устанавливается УЗО с уставкой 10 мА. В нашем случае расчетное значение уставки УЗО получилось практически равным 10 мА, поэтому для стиральной машины выбираем УЗО с номинальным дифференциальным отключающим током 10 мА.

УЗО с уставкой по дифференциальному току 10 мА обычно выпускаются на номинальный ток не более 16 А, поэтому выбираем номинальный ток УЗО равным номиналу автомата, т.е. 16А.

Поскольку электропроводка однофазная, УЗО выбираем двухполюсное; тип А, электромеханическое, с номинальным условным током короткого замыкания Inc=6000 А.

Если позволяют средства и есть возможность установки электрощита на большое количество модулей, тогда желательно устанавливать отдельное УЗО на каждую группу потребителей. Для них использовать УЗО с уставкой по дифференциальному току 30 мА.

По той же формуле, что мы рассчитывали для стиральной машины, можно провести расчет суммарного тока утечки для каждой группы, чтобы проверить, не будет ли он превышать одной трети от уставки УЗО. Т.е. трети от 30 мА – это 10мА. Если по расчету превышает, тогда, возможно, придется разделить группу на две.

На практике часто поступают иначе. Все приборы в электросети квартиры одновременно не подключаются, поскольку общая мощность ограничена вводным автоматом. В нашем примере 32А для провода сечением 6 мм2 — это 7 кВт. Квартира небольшая – 2 комнаты. Поэтому для оставшихся групп, кроме стиральной машины, можно попробовать установить одно общее УЗО с уставкой по дифференциальному току 30 мА.

Номинальный ток УЗО выбрать на ступень больше номинала вводного автомата, т.е. 40 А. Поскольку сумма номиналов автоматов по группам превышает номинал вводного автомата.

Если УЗО будет срабатывать, тогда для оставшихся групп потребителей вместо одного УЗО на 30 мА, установить два на 30 мА. Например, объединить розетки кухни и освещение под одним УЗО, а розетки двух комнат и кондиционер – под другим. Возможно, группу освещения вывести из-под защиты УЗО.

Этого обычно бывает достаточно для нормального функционирования УЗО. Недостаток такой схемы, что в случае срабатывания УЗО, обесточиваются все группы, которые оно защищает, и усложняется поиск неисправности, приведшей к отключению УЗО.

После вводного автомата можно установить противопожарное УЗО с уставкой по дифференциальному току 100 мА и номинальным током 40 А.

Селективность по номинальному отключающему дифференциальному току будет соблюдена, поскольку 100 мА более чем в три раза больше, чем 30 мА (УЗО 2-го уровня, установленных в группах). Для обеспечения селективности по времени, необходимо использовать вводное УЗО типа S.

Поскольку электропроводка однофазная, все УЗО выбираем двухполюсные. Групповые УЗО 2-го уровня выбираем с номинальным условным током короткого замыкания Inc=6000 А, электромеханические, типа А.

Для вводного УЗО номинальный условный ток короткого замыкания Inc выбираем 10000 А, поскольку дом новый, рядом ТП, при аварии возможны большие значения токов короткого замыкания.

Выбираем все УЗО одой марки, для примера АВВ.

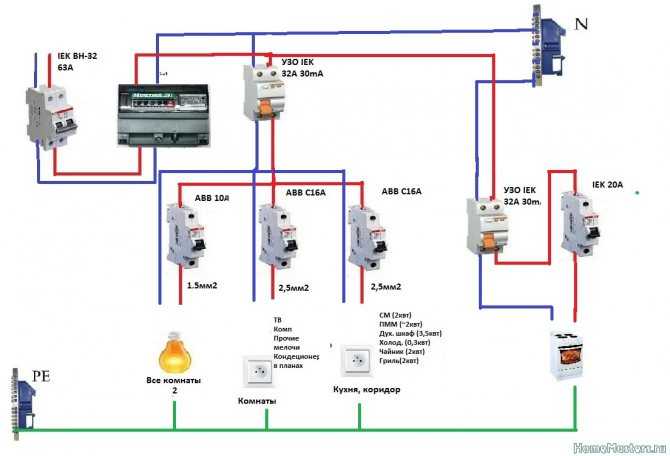

В результате расчетов у нас получилась следующая схема:

— первый вариант, если используются два групповых УЗО;

— второй вариант, если используются три групповых УЗО.

Смотрите подробное пошаговое видео Как выбрать УЗО. Пример расчета:
