Как подсоединить гидроаккумулятор к насосу: Как подключить гидроаккумулятор к насосу – Схема подключения насоса с гидроаккумулятором

Как подключить гидроаккумулятор к насосу – Схема подключения насоса с гидроаккумулятором

24 Марта 2022

Просмотров:
3044045847

Время чтения:
9 минут

Содержание

Схема подключения гидроаккумулятора к насосу в системе водоснабжения

Подключение гидроаккумулятора к погружному насосу

Подключение гидробака к поверхностному насосу

Подключение гидроаккумулятора и реле давления к глубинному насосу

Нюансы подключения гидроаккумулятора

Подключение гидроаккумулятора к скважине

Регулировка гидроаккумулятора при подключении

Установка двух гидроаккумуляторов на один насос

Давление в баке

Конструктивные особенности гидроаккумулятора

Функции гидроаккумулятора и его отличия от расширительного бака

Настройка реле давления для насосной станции

Подключение гидроаккумулятора к скважинному насосу

Коротко о главном

Если у Вас дом за городом, обычная самостоятельная система водоснабжения не решает полностью проблему. Приборы должны работать безотказно во избежание быстрого выхода из строя, что может спровоцировать перебой поставки воды. Для наиболее оптимального решения проблемы нужно знать, как подсоединить гидроаккумулятор к насосу с блоком автоматики.

Разнообразие гидроемкостей

Схема подключения гидроаккумулятора к насосу в системе водоснабжения

Гидроемкости внешне схожи с расширительными резервуарами, однако назначение их разное. Гидроаккумуляторы предотвращают гидроудары и продлевают время функционирования системы водоснабжения.

Помимо этого, гидробак:

• регулирует запас жидкости, что очень выручает при отключении электроэнергии;
• снижает частотность включения насоса;
• помогает содержать постоянный натиск в системе.

Гидрорезервуар представляет из себя железный бак, оснащенный внутри мембраной, имеющей вид диафрагмы. Существуют как для горячей, так и для холодной воды.

Купить гидроаккумулятор, насос и другое необходимое оборудование для системы водоснабжения можно в нашем интернет-магазине.

Схема подключения

Монтаж допускается производить самостоятельно вместе с панелью автоматики и проводами. Также необходимы это:

• штуцер;
• манометр;
• прибор проверки натиска.

Обвязка скважинного насоса и гидроаккумулятора состоит из реле сухого хода, обратного вентиля в том случае, если его нет в помпе.

В случае использования в трубопроводе поверхностного агрегата выкачивания воды, логичнее и менее затратно купить насосную станцию, нежели встраивать все атрибуты своими силами по отдельности.

Схема насосной станции с гидроаккумулятором

Подключение гидроаккумулятора к погружному насосу

Эта схема подключения гидроаккумулятора к скважинному насосу имеет важное отличие – встраивание обратного вентиля. Благодаря этому снижается риск обратной утечки жидкости. Встроить такой вентиль важно еще до подключения остальных элементов магистрали.

Алгоритм подсоединения:

• определить глубину;
• опустить насос в скважину;
• прикрепить насос с помощью троса;
• подсоединить прибор натиска к трубе;
• подключить к штуцеру гидробак.

Обустройство скважины

Подключение гидробака к поверхностному насосу

Вода протекает через трубопровод, насос страивается непосредственно возле аккумулятора. Схема подключения насоса с гидроаккумулятором достаточно проста, однако имеет свои нюансы.

Перед тем, как подключить гидроаккумулятор к насосу, рассчитывают рабочий и минимальный натиск. Натиск зависит от масштабов системы.

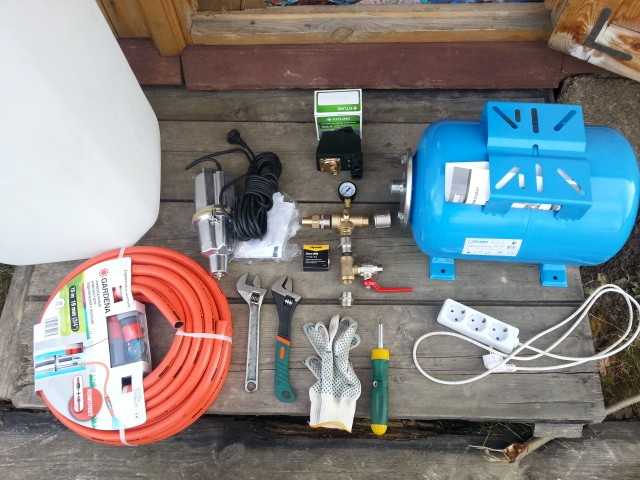

Подключить гидроаккумулятор к насосу смело можно своими руками. Самое главное – четко следовать схеме и иметь необходимые материалы. А именно:

• шланг;
• трубы;
• фитинги;
• ниппель;
• укрепительная лента;
• необходимые краны.

Обязательно четко определить место, где будет установлен гидрорезервуар.

Гидробак подключен к поверхностному насосу

Подключение гидроаккумулятора и реле давления к глубинному насосу

Центральное водоснабжение иногда функционирует с перебоями, поэтому владельцы частных домов часто пользуются возможностью провести собственную систему поставки воды. Если скважину и колодец организуют специалисты, то установить автоматику и насос можно самостоятельно. Для этого нужно использовать необходимые материалы и действовать по алгоритму.

Домашняя система водоснабжения

Схема подключения насоса с гидроаккумулятором и реле давления:

• Обвязать гидробак. Это предотвращает слабую плотность при соединениях с резьбой. Нужно использовать специальную уплотнительную ленту.
• Подвести реле давления. Лучше всего это делать при помощи американки. При необходимости такую систему легко разобрать и собрать обратно.
• Установить реле так, чтобы было видно сведения манометра.
• Укрепить манометр.
• Следующим действием будет сооружение колена паяльником, которое пригодится при подведении линии к датчику.
• Обеспечить наличие муфты и цангового зажима.
• Необходимо убедиться, что соединение выполнено качественно.

Нюансы подключения гидроаккумулятора

Подключение глубинного насоса к автоматике с гидроаккумулятором приведет к положительному результату без аварий, если следовать каждому пункту инструкции по установке оборудования. При выборе резервуара необходимо учитывать объем потребляемой воды. Также важно учитывать расположение главных узлов системы.

Подсоединение гидроаккумулятора

Внутри гидроаккумулятора установлена мембрана, которая делит емкость на две части: в одной части будет воздух, в другой – вода. При выборе бака необходимо обратить внимание на его материал изготовления. При пользовании оборудованием следует учитывать, что требуется его периодическая замена.

Подключение гидроаккумулятора к скважине

Схема подключения гидроаккумулятора к погружному насосу простая: насос – обратный вентиль – гидроаккумулятор – устройство контроля натиска.

Схема подключения гидроаккумулятора

Еще один вариант, как подключить гидроаккумулятор к погружному насосу: насос – обратный вентиль – резервуар – дополнительный насос – гидробак – прибор контроля давления.

Такая схема позволяет снизить нагрузку на главный прибор накачивания воды, так как он работает без перебоев. Насос запускается и выключается вручную, но лучше установить автоматику. Для такой схемы рекомендуется использовать вибрационные насосы из-за их надежности и простоты эксплуатации.

Регулировка гидроаккумулятора при подключении

После подключения гидроаккумулятора к насосу, его необходимо настроить. Понадобится реле, которое контролирует натиск. Показания можно зафиксировать с помощью манометра. Нужно обязательно отключить насос от питания. Вращайте клапан, отвечающий за давление в необходимом направлении. Запускайте насос и контролируйте натиск.

Установка двух гидроаккумуляторов на один насос

Некоторые пользователи при эксплуатации системы водоснабжения частного дома задаются вопросом относительно возможности установить второй резервуар на один насос. Использовать такую схему возможно. Второй гидроаккумулятор устанавливают параллельно, причем любого объема. Плюс в том, что нет необходимости заново производить настройку всей сети поставки воды.

Алгоритм:

• к первому гидрорезервуару прикрутить тройник;
• получить вход от оснащения;
• прикрепить бак;
• проверить работу.

Вертикальный гидроаккумулятор представлен моделями различного объема

Давление в баке

Гидробак внутри поделен на две части – в одной находится воздух, а в другой вода. Стандартная показатель давления – 1,5 атмосферы. Натиск не зависит от объема резервуара.

Правильно отрегулировать давление воздуха в мембранном баке можно после просмотра видеоинструкции

Конструктивные особенности гидроаккумулятора

Частная магистраль водообеспечения подразумевает использование данного устройства. Конструктивные особенности резервуара:

• Конфигурация. Гидробаки можно поделить на два вида: горизонтальные и вертикальные.
• Колба. Она выполняет функцию накопителя воды и подачи в магистраль. Это способствует стабилизации давления.

Колба может быть выполнена из различного сырья. От сырья зависит способность к выдерживанию определенной температуры.

В частных хозяйствах часто используют вертикальные гидрорезервуары. Они более компактны, их можно вешать на стену, имеют специальные ножки для расположения на полу. Горизонтальные резервуары зачастую идут в комплекте с насосными станциями.

Вертикальная модель

Насосная станция

Функции гидроаккумулятора и его отличия от расширительного бака

Гидроаккумулятор выполняет следующие функции:

• Стабилизирует натиск в трубах. Если открыть несколько кранов одновременно – набор остается стандартный. Это продлевает службу многих бытовых приборов.
• С помощью гидробака насос служит гораздо дольше, чем без него. Уменьшается число включений и выключений.
• Вероятность гидроударов сводится к нулю.
• В случае с перебоями электроэнергии всегда есть запас воды, что не допускает сбоев в работе сантехнических приборов.

Горизонтальный гидроаккумулятор

Расширительный бак от гидроаккумулятора отличается материалом изготовления мембраны. Также они отличаются назначением: расширительный бак предназначен для системы отопления, гидроаккумулятор – для системы водоснабжения. Есть и универсальные модели, поэтому этот необходимо учитывать при покупке.

Подробно о характеристиках гидроаккумулятора для систем водоснабжения специалист рассказывает в видео

Расширительный бак

Настройка реле давления для насосной станции

Реле давления отвечает за автоматический запуск и выключение насосного агрегата. Натиск измеряется либо в атмосферах, либо в барах.

Первым делом необходимо определить давление воздуха в пустом резервуаре после отключения станции от сети. Данные будут отображены на манометре. Ниппель находится наверху бака, и прикрывается специальным колпачком. Наличие воздуха в резервуаре всегда обязательно. Давление необходимо периодически контролировать – это обеспечит долгую и бесперебойную работу насосной станции.

О настройке реле давления можно узнать при просмотре ролика

Схема подключения с поверхностным насосом

Подключение гидроаккумулятора к скважинному насосу

Чтобы выполнить подключение скважинного насоса к гидроаккумулятору, необходимо:

• опустить насос в скважину;
• закрепить трос оборудования;
• использовать пятивыводной штуцер для соединения всех элементов;
• настроить устройство контроля давления.

После процедуры подключения функционирование происходит таким образом:

• чем больше воды поступает в резервуар, тем больше становится натиск, как только оно достигнет максимальной точки – насос отключится сам, если присутствует автоматика;
• запасы воды позволяют использовать ее в период некоторого времени, и при использовании всей воды давление упадет, и насос снова запустится.

Знайте! Чем больше объем гидробака – тем больше запасов воды он может сделать, что важно при периодическом отключении электроэнергии.

В ролике подробно рассказывают о схемах подключения гидроаккумулятора

Коротко о главном

Многие владельцы загородных домов организуют автономную систему водоснабжения. Для ее правильной и безопасной работы необходима установка гидроаккумулятора. Важно не просто выбрать оборудование, но и уметь правильно его подключить к системе. Для этого может быть использована схема подключения скважинного насоса с гидроаккумулятором и реле давления или другой вариант схемы, например, для подключения поверхностного насоса. В процессе монтажа важно четко следовать инструкции, чтобы избежать ошибок.

Какой гидроаккумулятор и схему его подключения к насосу вы выбрали?

Автор

Поляков Сергей

Специальность:
Инженер

Все статьи

Поделиться

Поделиться

Как подключить гидроаккумулятор к погружному насосу: схема по шагам

Для непрерывной, качественной работы часто на дачах и в частных домах без централизованного водопровода используют гидроаккумуляторы с погружными насосами. О преимуществах применения гидроаккумулятора далее мы и расскажем.

Для распознавания гидроаккумуляторы имеют разную окрасу: красные предназначены под отопление; синие – для холодного и горячего водоснабжения.

Содержание статьи:

• 1 Конструктивные особенности гидроаккумулятора
  • 1.1 Схема подключения гидроаккумулятора
  • 1.2 Реле давления
  • 1.3 Схема подключения нескольких гидроаккумуляторов к погружному насосу

Гидроаккумулятор представляет собой металлическую емкость разделенную на две условные части мембраной: диафрагмой или баллоном.

Гидробаки с диафрагменной мембраной состоят из:

• камеры для воды;
• диафрагменной мембраны, которая установлена поперек бака; газовой камеры;
• гнезда с клапаном;
• патрубка подсоединения к системе.

Гидробаки с мембраной баллонного типа состоят из:

• камеры для воды;
• баллона мембраны, который закреплен на входе около входного патрубка;
• гнезда с клапаном; газовой камеры;
• патрубка подсоединения к системе.

Гидробаки предназначены для:

• холодного водоснабжения;
• горячего водоснабжения;
• системы отопления.

Различают горизонтальные и вертикальные гидроаккумуляторы.

Чаще для загородных домов используют гидробаки вертикальные. У них имеются ножки, а также специальное крепление на корпусе для подвешивания на стену. Занимают мало место.

Горизонтальные гидробаки чаще всего используют в насосных станциях с наружными насосами. В таком случае насос устанавливается на бак, что прилично экономит место.

Гидроаккумулятор с мембраной имеет больший срок службы, чем гидробак из оцинкованной стали

Нужен ли гидроаккумулятор для погружного насоса?

• Гидроаккумулятор предназначен для защиты насоса, т.к. в нем накапливается небольшое количество воды, которое будет использоваться при открытом кране.
• При установке гидроаккумулятора дополнительно устанавливаются следующие устройства: манометр, воздухоотводчик и реле давления.
• Гидроаккумулятор устанавливается в доме, в специальном помещении или в приямке, защищенной от поступления осадков.

Если гидроаккумулятор не установлен, то насос будет включаться постоянно, как только будет открываться кран. В связи с этим, возрастает вероятность гидроудара. Гидроудар образуется при скачкообразном повышении давления, которое появляется из-за частых включений.

Поэтому важность гидроаккумулятора очевидна. Гидроаккумулятор имеет несколько названий, его называют гидробаком, расширительным или мембранным баком.

Таким образом, гидроаккумулятор выполняет следующие функции:

• сглаживающую – помогает избежать гидроудары;
• поддерживающую – совместно с реле поддерживается стабильное давление воды;
• защитную – защищает насос от постоянных включений, а также в отсутствие электрической энергии, за счет небольших запасов воды.

В одной половине гидробака – сжатый воздух, находящийся под давлением 1,5 атм. Вторая часть гидроаккумулятора наполняется водой. Объем давления неизменен и на размеры емкости никак не влияет.

Самый простой прибор, который помогает измерять давление, манометр. Подключается манометр к гидроаккумулятору при помощи штуцера.

Если при проверке выявлено, что давление в гидробаке упало, то его легко увеличить до необходимого уровня при помощи велосипедного насоса через ниппель, который расположен наверху оборудования. А для того чтобы уменьшить давление, необходимо отогнуть клапан ниппеля и выпустить воздух.

При проведении данных действий необходимо следить за параметрами на манометре.

Нормальное давление в гидроаккумуляторе составляет от 1,4 до 2,8 атм. Давление в системе должно превышать давления бака на 0,1 атм. Если Вам необходимо высчитать самостоятельно, какое давление в гидроаккумуляторе необходимо настроить, то воспользуйтесь следующей формулой:

Давление в гидробаке = (Максимальная высота точки разбора +6) / 10

Схема подключения гидроаккумулятора

Система водоснабжения включает в себя: насос, гидроаккумулятор, реле давления, обратный клапан, запарную арматуру, фильтрующую систему, манометр, трубопровод, ну и, конечно же, электрическое питание.

Гидроаккумулятор устанавливается рядом с наружным насосом в приямке или же в помещении в доме, смотря где выделено место.

Все устройства, которые необходимы для подключения всего оборудования, присоединяются с помощью 5-выводного штуцера.

5-выводной штуцер располагает выходами разного диаметра, что идеально подходит при подключении схемы для обвязки гидроаккумулятора. Поэтому данный элемент является основой в схеме обвязки как погружного, так и поверхностного насоса с гидроаккумулятором.

Сначала штуцер прикрепляется к гидробаку, потом к нему подключаются манометр, реле давления. Последними подключениями к пятивыводному штуцеру является насосная труба и разводка к водоснабжению дома.

Обратный клапан позволяет накопить воду в гидробаке от погружного насоса.

Устанавливается на насос до подключения всей схемы гидроаккумулятора в следующей последовательности:

• Опускаем насос в скважину;
• Необходимо закрепить страховочный трос, который удерживает насос;
• Подсоединяем все элементы схемы при помощи пятивыводного штуцера;
• Необходимо произвести настройку реле давления.

Реле давления

Реле давления играет важную роль в работе гидроаккумулятора, а также всей домашней системы. Для эффективности и правильность работы реле необходимо настроить.

Для этого необходимо:

• Первым дело необходимо избавиться от воды в системе водоснабжения, для этого нужно открыть кран, который расположен внизу;
• Открывается крышка реле и включается насос для заполнения системы водой.
• После отключения насоса необходимо запомнить показания манометра, который показывает давление в системе;
• Опять спускается небольшое количество воды, чтобы запустить насос. Также записываются показания манометра. Дальше производится математический расчет: от наибольшего числа вычитаем наименьшее. От получившего числа происходят дальнейшие действия. Если значение меньше, чем 1,4 бар, то гайку малой пружины на реле необходимо затянуть. Если значение больше, чем 1,4 бар, то ослабить.
• Гайкой на большой пружине в реле можно регулировать напор воды. Действия абсолютно аналогичные. Больший напор – затягивается, поменьше – ослабляется.
• Все настройки должны проводиться при выключенном насосном оборудовании.
• После всех пройденных этапов нужно запустить систему и проверить как она работает. Настраивать можно бесконечное количество раз, до того момента, пока все не устроит.

Схема водоснабжения с погружным насосом и гидроаккумулятором после подключения работает так:

• Погружной насос перекачивает воду из скважины в гидробак;
• По мере заполнения воды в гидроаккумуляторе происходит повышение давления воздуха. Когда будет достигнута точка максимума на реле, насосное оборудование отключится.
• Запас воды, скопившейся в гидробаке, позволит пользоваться водой определенное количество времени. Когда количество воды будет уменьшаться в мембране гидробака, давление будет снижаться до минимума на реле, контакты замкнуться и насос включиться.
• И так по кругу.

Как часто будет включаться Ваш насос напрямую зависит от объема гидроаккумулятора. Не забудьте учитывать это при выборе емкости.

Схема подключения нескольких гидроаккумуляторов к погружному насосу

Если при использовании гидроаккумулятора Вам будет необходимо еще емкость для накапливания воды, то возможно установить параллельно еще несколько гидробаков, подходящего для Вас объема.

Подключаются второй и последующие баки просто, при помощи вкрученного тройника. К одному входу подключается насос (пятивыводной штуцер), а к другому новый гидробак.

При подключении нескольких гидроаккумуляторов не требуется перенастраивать систему.

Также наибольшее количество гидробаков продлит срок службы Вашего насоса, т.к. его придется включать реже.

Как работают гидроаккумуляторы? Поршневые, масляные, газовые, баллонные аккумуляторы

• Дом
• Герметизация
• Продукты

• Вернуться к

  Аккумуляторы

• Гидравлические аккумуляторы

Аккумуляторы

Компания Freudenberg Sealing Technologies (FST) предлагает своим клиентам полную линейку гидроаккумуляторов, включающую поршневые, диафрагменные и баллонные аккумуляторы. Независимо от того, является ли ваше приложение стационарным или мобильным, компания Freudenberg сочетает в себе знание рынка, новейшие технологии и глобальную поддержку для вашего следующего приложения. Мы разрабатываем индивидуальные решения для клиентов, включая аккумуляторы с особым весом и компактными аккумуляторами, основанные на более чем шестидесятилетнем опыте работы с аккумуляторными технологиями.

Гидравлические аккумуляторы

Аккумуляторные приложения

Гидроаккумулятор — это сосуд под давлением, который выполняет множество задач в гидравлической системе. Они используются для поддержания давления, хранения и рекуперации энергии, снижения пиков давления, усиления подвески шасси и гашения ударов, вибрации и пульсаций.

Аккумуляторы под давлением газа хранят объем жидкости, который при необходимости можно повторно подавать в гидравлическую систему. При повышении давления в гидравлической системе гидроаккумулятор собирает рабочую жидкость. Результат: газ сжимается. Если давление падает, сжатый газ снова расширяется и выталкивает хранящуюся жидкость в гидравлический контур.

Преимущества

• Энергоэффективность
• Высокая эксплуатационная надежность и длительный срок службы
• Быстрые реакции в гидравлических контурах
• Полный ассортимент гидроаккумуляторов из одних рук
• Аккумуляторы с уплотнением и мембраной собственной разработки, оптимизированные для конкретного применения
• Независимый производитель компонентов

Ваши вопросы или сообщения

Свяжитесь с нами напрямую

У вас есть проблема, вопрос, проблема? Свяжитесь с нами сейчас.

Новости из первых рук

Информационный бюллетень

Самое главное, будьте в курсе последних событий с информационным бюллетенем Freudenberg Sealing Technologies. Подпишись сейчас!

Социальные сети

Подпишитесь на нас в LinkedIn!

Познакомьтесь с FST, ее продуктами и услугами в тексте и видео, пообщайтесь с коллегами и заинтересованными сторонами и установите ценные деловые контакты.

Мембранные аккумуляторы

Разработанные для самых сложных задач, требующих легкости и высокой прочности, наши мембранные аккумуляторы выпускаются из различных материалов, типов уплотнений и конфигураций. Наши мембранные аккумуляторы обеспечивают исключительную функциональную надежность и долговечность, а также расширяют универсальные области применения благодаря рабочему давлению до 350 бар.

Компания Freudenberg отвечает вашим требованиям, предлагая аккумуляторы, рассчитанные на широкий диапазон температур и обеспечивающие более длительный срок службы.

Откройте 3D-вид

Поршневые аккумуляторы

Большое разнообразие и универсальность наших поршневых аккумуляторов позволяет использовать их более чем в 90% всех потенциальных применений. Доказанная надежность и производительность обеспечивают решение с чрезвычайно высокой долговечностью.

Гидропневматический аккумулятор поршневого типа с объемом от нескольких кубических дюймов до высокого давления и объема может удовлетворить разнообразные потребности промышленности благодаря стандартной или индивидуальной конструкции, широкому выбору газовых и жидкостных соединений и широкому спектру материалов, типов уплотнений и конфигураций.

Откройте 3D-вид

Баллонные аккумуляторы

Наши баллонные аккумуляторы, изготовленные из высокопрочных, бесшовных стальных оболочек, быстро реагируют на требования жидкостной системы, борясь с экстремальным давлением. Используемые для широкого спектра приложений, мы стремимся решить проблемы вашего приложения, предоставляя аккумуляторы для баллонов, которые охватывают широкий диапазон температур и обеспечивают более длительный срок службы. Доступный в различных отраслевых стандартах емкости и давления, наш баллонный аккумулятор превосходно поглощает удары и пульсации системы, особенно при высокой частоте/низкой модуляции.

Откройте 3D-вид

Пожалуйста, введите свой адрес электронной почты и пароль.

Адрес электронной почты*

Пароль*

Пароль забыли? Нажмите здесь, чтобы сбросить настройки.

* обязательные поля

Вы успешно вошли в систему.

Зарегистрируйтесь и получите мгновенный доступ к эксклюзивному контенту.

Пожалуйста, заполните все поля

Имя*

Фамилия*

Адрес электронной почты*

Компания/Организация*

Пароль*

Повторите пароль*

Да, я ознакомился с политикой конфиденциальности Freudenberg Sealing Technologies.

Вы получите электронное письмо с активацией в течение нескольких минут.

* обязательные поля

Спасибо. Ваша подписка прошла успешно.

Мы отправили вам электронное письмо. Пожалуйста, нажмите на включенную ссылку активации, чтобы завершить регистрацию.

Вы забыли свой пароль?

Пожалуйста, введите свой адрес электронной почты, чтобы сбросить его.

Адрес электронной почты*

* обязательные поля

Ваш пароль успешно сброшен.

Инструкция по эксплуатации


Руководства по безопасности при эксплуатации и техническом обслуживании – скачать здесь


Присоединяйтесь к нам!

Познакомьтесь с Freudenberg Sealing Technologies, ее продуктами и услугами в тексте и видео, пообщайтесь с коллегами и заинтересованными сторонами и установите ценные деловые контакты.

Присоединяйтесь к LinkedIn!

Свяжитесь с нами!

У вас есть вопрос? Вам нужна консультация специалиста по герметизации, которая лучше всего соответствует вашим требованиям? Хотите конкретное предложение? Мы с нетерпением ждем встречи с вами.

Пожалуйста, выберите тему*Запрос продуктаОбщий запрос

Please select your country or region*AfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Sint Eustatius and SabaBosnia And HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCabo VerdeCambodiaCameroonCanadaCayman IslandsCentral African RepublicChadChileChina (Mainland)Christmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongo (the Democratic Republic of the)Cook IslandsCosta RicaCôte d’ IvoireCroatiaCubaCuraçaoCyprusCzechiaDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench PolynesiaGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaiti Heard Island and McDonald IslandsHoly SeeHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea (the Democratic People’s Republic of)Korea (the Republic of)KuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinePanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRepublic of koreaRéunionRomaniaRussian FederationRwandaSaint BarthélemySaint HelenaSaint Kitts and NevisSaint LuciaSaint MartinSaint Pierre and MiquelonSaint Vincent и Гренадины, Самоа, Сан-Марино, Сан-Томе и Принсипи, Саудовская Аравия abiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia and the South Sandwich IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard and Jan Mayen IslandsSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzaniaThailandTimor-LesteTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited Kingdom of Great Britain and Northern IrelandUnited States Minor Outlying IslandsUnited States of AmericaUruguayUzbekistanVanuatuVenezuelaViet NamVirgin Islands (British)Virgin Islands ( США)Острова Уоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Да, я ознакомился с политикой конфиденциальности Freudenberg Sealing Technologies. *

Я согласен на пересылку моего запроса соответствующему дистрибьютору в случае необходимости. Пожалуйста, найдите наших дистрибьюторов здесь.*

*обязательные поля

К сожалению, при обработке вашего запроса произошла ошибка.

Повторите попытку.

Гидроаккумуляторы: как они работают?

1 августа 2017 г. Автор Ken Korane

Гидравлические аккумуляторы — это устройства для хранения энергии. По аналогии с перезаряжаемыми батареями в электрических системах они хранят и разряжают энергию в виде жидкости под давлением и часто используются для повышения эффективности гидравлической системы.

Баллонные аккумуляторы от Accumulators Inc.

Аккумулятор представляет собой сосуд высокого давления, в котором находится гидравлическая жидкость и сжимаемый газ, обычно азот. Корпус или корпус изготовлен из таких материалов, как сталь, нержавеющая сталь, алюминий, титан и композиты, армированные волокном. Внутри подвижный или гибкий барьер — обычно поршень или резиновая камера — отделяет масло от газа.

В этих гидропневматических агрегатах гидравлические жидкости лишь слегка сжимаются под давлением. Напротив, газы можно сжимать до меньших объемов под высоким давлением, и инженеры используют это свойство при проектировании и применении аккумуляторов. По сути, потенциальная энергия хранится в сжатом газе и высвобождается по требованию, чтобы вытеснить масло из аккумулятора в контур.

Чтобы использовать устройство, объем газа сначала предварительно заправляется — обычно примерно до 80–90 % от минимального рабочего давления системы. Это увеличивает объем газа, чтобы заполнить большую часть аккумулятора с небольшим количеством масла, оставшегося внутри. При работе гидравлический насос повышает давление в системе и заставляет жидкость поступать в аккумулятор. (Клапаны регулируют поток масла внутрь и наружу.) Поршень или камера перемещаются и сжимают объем газа, поскольку давление жидкости превышает давление предварительной зарядки. Это источник накопленной энергии.

Движение прекращается, когда давление в системе и давление газа уравновешиваются. Когда действие ниже по потоку, такое как движение привода, создает потребность в системе, давление в гидравлической системе падает, и аккумулятор выпускает хранящуюся под давлением жидкость в контур. Когда движение прекращается, цикл зарядки начинается снова.

Три распространенных типа: баллонные, поршневые и диафрагменные гидроаккумуляторы. Аккумуляторы для баллонов обычно имеют большие порты, которые обеспечивают быстрый слив жидкости и обеспечивают относительную нечувствительность устройства к грязи и загрязнениям. Общее правило состоит в том, чтобы монтировать баллонные аккумуляторы вертикально, хотя они также могут устанавливаться на боку в приложениях с низким циклом. Аккумуляторы баллонного типа обычно рассчитаны на соотношение давлений 4:1 (максимальное давление к давлению заряженного газа), чтобы защитить баллон от чрезмерной деформации и деформации материала.

Эксперты склонны рассматривать баллонные аккумуляторы как лучшие устройства общего назначения. Они выпускаются в широком диапазоне стандартных размеров, а хорошие характеристики срабатывания делают их подходящими для ударных применений. В зависимости от конструкции баллон можно легко заменить в случае выхода из строя или повреждения.

Поршневые аккумуляторы от Kocsis Technologies

A Поршневой аккумулятор очень похож на гидравлический цилиндр без штока. Подобно другим аккумуляторам, типичный поршневой аккумулятор состоит из секции жидкости и секции газа, причем подвижный поршень разделяет их. Реже встречаются поршневые аккумуляторы, в которых газ высокого давления заменяется пружиной или тяжелым грузом для приложения силы к поршню.

Поршневые аккумуляторы обычно рекомендуются для хранения больших объемов — до 100 галлонов и более — и могут иметь высокую скорость потока. Коэффициент давления ограничен только конструкцией, но обычно они не рекомендуются для ударных применений. Они часто создаются для тяжелых и тяжелых условий эксплуатации. Однако они более чувствительны к загрязнениям, которые могут повредить уплотнения, хотя большинство поршневых аккумуляторов легко ремонтируются путем замены поршневых уплотнений.

Мембранные аккумуляторы работают так же, как мочевые аккумуляторы. Отличие состоит в том, что вместо резиновой камеры в этой версии используется эластичная диафрагма для разделения объемов нефти и газа. Мембранные аккумуляторы — это экономичные, компактные и легкие устройства, обеспечивающие относительно небольшой расход и объем — обычно около одного галлона.

Мембранный аккумулятор может выдерживать более высокие коэффициенты сжатия от 8 до 10:1, поскольку резиновый барьер не деформируется в той же степени, что и баллон. Они также обладают большей гибкостью монтажа, нечувствительны к загрязнениям и быстро реагируют на изменения давления, что делает их подходящими для ударных применений.
