Как нужно подключать светодиодную люстру с тремя проводами

Подключать приборы освещения может показаться нетрудной задачей. Вы можете думать, что тут может быть трудного – подключать два провода, которые идут из потолка? Но в определенных случаях перед обычным мужчиной, который принялся за домашние дела, может встать неожиданная проблема – что делать, если из потолка идет 3 провода, как подключить люстру?

Предлагаем вам разобраться в этом вопросе.

Содержание:

С чего начать? Какие требуются инструменты

Для правильного подсоединения люстры вам потребуется следующее:
Изолирующая лента.
Колодка клеммного типа на 3 клеммы.
Ножик.
Пассатижи.
Мульметр.
Отвертка индикаторного типа или указатель напряжения.

Также вам обязательно потребуется стремянка или даже устойчивая подставка, лист бумаги, маркер и паспорт осветительного прибора.

Подробности процесса

Определяем назначение проводов в люстре

Самым простым вариантом будет воспользоваться специализированной электрической схемой, которую вы можете найти в паспорте на прибор для освещения. Там, как правило, указывают предназначение всех типов кабелей и пошаговая инструкция подключения. По обычным стандартам маркировка цветов кабелей должна быть сделана таким образом:

Фаза – это коричневый или белый провод.
Ноль – это провод синего цвета.
Защитный заземляющий провод имеет желтовато-зеленый оттенок.

Если нет документации на люстру, и цветовая маркировка проводов не будет указывать однозначно на их принадлежность, требуется определить их предназначение посредством мультиметра.

Для этого требуется поставить мультиметр в режим прозвона и кратковременно закоротить щупы. При том будет раздаваться звуковой сигнал, который свидетельствует о том, что придел измерений выбран правильно, а устройство исправно.
Далее требуется выкрутить лампочки из люстры. В патронах визуально определите 2 контакта – фазный, а именно пружинящий – он расположен по центру, и нулевой, который расположен сбоку и при вкручивании лампочки будет соприкасаться с цоколем.
Найдите нулевой провод. Первый щуп от мультиметра поставьте на контакт бокового типа на любой из патронов, а второй по очереди должен прикасаться к зачищенным проводам, которые выходят из люстры. При касании одного из нескольких проводов вы услышите сигнал звука – этот провод, а еще есть нулевой. Его требуется отмечать посредством маркера или любым другим методом.
Найдите провод фазы. Для этого требуется поставить щуп мультиметра на средний контакт каждого из патронов, а следующим прикасаются к двум проводам, которые остались. Посредством звукового сигнала требуется определить фазный провод, отметить его или просто запомнить.
Определить число контуров. Для этого первый из щупов устройства закрепите на найденном проводе фазы, а другим по очереди требуется прикасаться к среднему контакту фазного типа всех патронов. У люстры одноконтурного типа сигнал будет раздаваться, если будет прикосновение к любому из типов патронов. Если часть патронов не подключена до контура, то нужно проверить наличие еще одного контура, прикасаясь щупами к среднему контакту таких патронов и к последнему проводу. Сигнал сможет подтвердить, что люстра двухконтурного типа, а второй провод тоже является фазным.
Если люстра одноконтурная, то назначение последнего провода – это точно заземление. Произвести проверку можно таким образом – прикоснитесь одним щупом к деталям из металла корпуса люстры, а вторым до третьего провода. Также должен прозвучать сигнал.

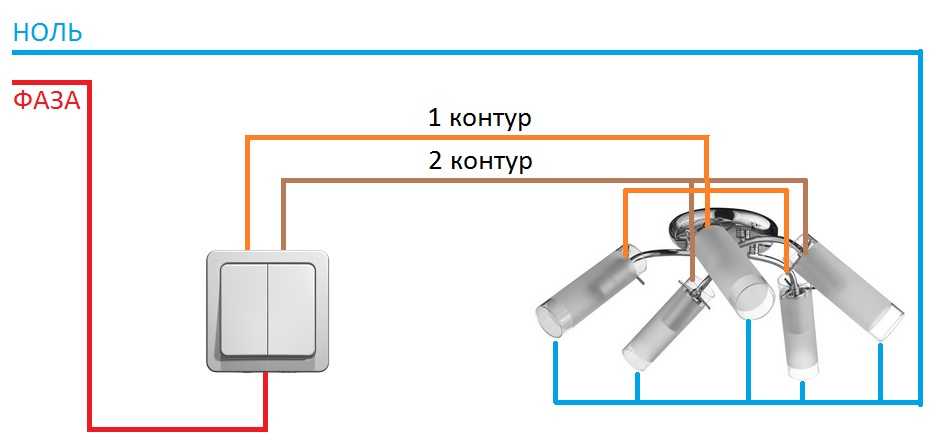

Рассмотрим, как подключить к сети двухконтурную люстру.

Как подключать двухконтурную люстру к сети

Как подключить люстру с 3 проводами? Чтобы все сделать правильно, причем два из трех фазные, требуется осмотреть выключатель и провода, выходящие из потолка. Самый простой вариант – когда выключатель двухклавишного типа, а из потолка выходят лишь 3 кабеля. Узнать назначение можно таким образом:

Если выключатель одноклавишного типа и из потолка будет выходить лишь пару проводов, то требуется проверить их при подключенном выключателе указателем напряжения и найти нулевой и фазный провод. Последние требуется соединять между собой и с фазным проводом электрической проводки, а нулевые тоже соединяют. Проверьте включение и отключение. Если же выключатель одноклавишный, а проводов в электрической проводке три, требуется выяснить назначение третьего провода. Для этого нужно включить выключатель и проверить на всех проводах наличие напряжения. Если фаза будет обнаружена на двух проводах, и люстру можно подключить по схеме трех проводов. Если фаза лишь на одном проводе, а третий провод желто-зеленого цвета, то подключение поводят как в последнем случае – оба провода фаз люстры подключите к фазному проводу электрической проводки, а проводник заземляющего типа требуется заизолировать и убрать.

Как подключать люстры с проводом для заземления

Если прибор освещения имеет корпус из металла, его требуется заземлить. В новых квартирах все электрические сети, в том числе и осветительные, по стандартам должны быть с заземляющим проводником желто-зеленого цвета. Если ваша электрическая сеть будет соответствовать такому требованию, то для подключения люстры хватит соединять провода с соответствующей маркировкой цветов посредством клеемной колодки или даже на скрутку.

Если сеть старая, а изоляция всех проводов имеет одинаковый цвет, то важно действовать в следующей последовательности:

Определите количество и назначение проводов, которые выходят из потолка. Если проводов всего два, то включите выключатель и указателем напряжения найдите ноль и фазу. Отключите выключатель и присоедините провода к соответствующим проводам осветительного прибора, а заземляющий провод люстры нужно изолировать.
А вот как подключить люстру с тремя проводами? Поступите аналогичным способом. Если в сети два отдельных контура и выключатель двухклавишного типа, то фазные провода от проводки объедините и соедините с фазным проводом от люстры, а нулевые провода люстры и проводки тоже соединяют, и заземляющий изолируют.

А теперь рассмотрим технику безопасности.

Меры предосторожности

При подключении любых электрических приборов требуется соблюдать осторожность. Все присоединения и подключения требуется проводить лишь при отключенном выключателе после того, как будет осуществлена проверка отсутствия напряжения на проводах. Места, где будут скрутки, требуется заизолировать посредством изолирующей ленты или специальных колпачков. Если вы сомневаетесь в том, что можете подключить люстру, в которой три провода, правильно, стоит доверить такое дело профессионалам своего дела.

Рейтинг

( 3 оценки, среднее 4.33 из 5 )

0

11 434.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Как подключить люстру с 3 проводами: электрика, варианты, помощь

Содержание

1 Сведения об электрической части люстры
2 Соединение проводов
3 Люстра на двухклавишный выключатель
4 Люстры с дистанционным управлением
5 Доработка люстры

Три провода, торчащие из ножки люстры, означают, к примеру, что перед нами модель, рассчитанная на двухклавишный выключатель. Как вариант, дополнительная жила служит для заземления корпуса. В случае потопа дифференциальный выключатель быстро уберёт напряжение, никто не пострадает. Гипотетически возможен случай, когда корпус люстры оказывается под фазой, причём короткого замыкания не произойдёт. Схожую картину видим при заделке плохо изолированной проводки под штукатурку: пока раствор сырой, явно идут токи утечки. Но когда цементный камень уже схватится, негативные эффекты пропадают. Поговорим, как подключить люстру с 3 проводами.

Сведения об электрической части люстры

Для правильной работы единственного патрона хватит наличия двух проводов:

Фаза (потенциал относительно земли 220 В).
Нулевой провод (потенциал равен нулю).

Люстра потолочная

Патрон объединяется с основанием чаще при помощи трубки, откуда проводка следует наверх. Крайне редко коммутация проводится внутри люстры. Как правило, видно, откуда и что выходит. Уместнее говорить о целых связках. Если таковых три:

Один конец считается заземлением. Уместно для люстр с металлическим корпусом. В патроне заземлить резьбу технической возможности нет.
По современным меркам цвет изоляции проводов раскрывает их предназначение. Заземление демонстрирует зелёный или жёлто-зелёный цвет кембрика. Синим маркируется нулевой провод, фаза коричневая или красная.

В квартирах чаще дело обстоит иначе, из люстры могут торчать белые или черные цвета. Найти два конца, куда завести фазу и нуль, не составляет труда. Для этого понадобится лампочка накала либо небольшой кусок медной жилы. Закоротим при помощи указанных вещей любой патрон и тестером проверим сопротивление между тремя концами. В одном случае на дисплее отобразится значение 50 – 100 Ом (типичное значение сопротивления спирали накала).

Случается, между двумя проводами, выходящими структурно с общего направления, происходит короткое замыкание. Тогда требуется ветку прозвонить с корпусом. Сопротивление равно нулю означает, что внутри замкнут нулевой провод на фазу. Если в доме организована система электроснабжения с заземляющим проводом (TN-S, TN-C-S), потребуется вскрыть люстру и развести указанные концы. Не теряя права на гарантию, впрочем. Не допускается объединение на конце потребителя нулевого и заземляющего проводов.

Соединение проводов

Дадим пару рекомендаций, как соединить провода на люстре:

Работа с проводами

Когда из ветки выходит по паре, требуется просто разбить любую представленную на две жилы. Потом образуется две большие связки, первая подключается на нулевой провод, а вторая на фазу. Заметьте, провода, выходящие из ветки, должны входить разделяться. Если подключить их на единую связку, страшного не случится, но работать система не станет.
Третий провод иногда заземление. Такой однозначно нельзя подключать к фазе, причём жила должна звониться на металлические части. Случается, пластиковые включения разделяют проводящие островки, допускаем, что проводов больше, чтобы надёжно заземлить опасные участки. Жилы звоним по очереди с каждым, чтобы найти заземление. Потом полагается провести маркировку. Хватит единственного цвета – помечается заземление. Если оно не объединено с нулевым проводом, разницы в подключении двух других концов нет. В противном случае у люстры маркируется фаза, чтобы напряжение не подать случайно на корпус.

Электрики стараются подать фазу на центральный контакт патрона (прямая линия, входящая в центр с периферии). Луновидный годится не хуже. Если появилось желание, обзаведитесь тестером и узнайте, куда идут жилы. Это добавит упорядоченности электрической разводке, для большинства людей не пригодится. Напомним, что резьба патрона не несёт заряда и часто никуда не подключена. В противном случае любой электрик, возжелавший залезть внутрь в момент, когда система находится под напряжением, рисковал бы устроить короткое замыкание либо хуже.

После ручной коммутации проводки возможно проверить правильно разводки. Желательно уложить люстру на изолирующую поверхность. Звучит сложно, но найдите дома лист ДСП или шумоизолятора, утеплителя из полимерных материалов. Не подходит металл. Устройтесь подальше от любых заземлённых металлических конструкций: радиаторы отопления, трубы водопровода, газового снабжения, канализационные. Провода люстры, планируемые подключить к фазе и нулевому проводу, потребуется вставить в розетку. Потребуется собрать вилку, а концы стыковать скруткой. Подаётся питание, начинается тестирование.

В ходе процесса требуется убедиться, что на конкретный контакт любого патрона приходит напряжение 220 В. Перед началом операций оценивается потенциал корпуса. Проще сделать отвёрткой-индикатором. Современные, кстати, позволяют оценить и наличие заземления, если третий провод предназначен для указанных целей. К примеру, отвёртка-индикатор загорается при касании фазы, а на землю реагирует по прижатию пальца к контактной кнопке. Подобные моменты прописаны в инструкции. Удастся немедленно оценить правильность подключения в означенной части. Разумеется, розетка берётся правильно подключенная, и вилка для теста – с клеммой заземления.

На крайний случай, если в доме нет систем TN-S или TN-C-S, допускается объединить эту ветвь с нулевым проводом. Обычно отвёртка-индикатор не возражает против маневра. Цель рассказа сводится к факту: при наличии большого числа скруток индикация способна нарушаться, и схема подключения люстры доставит множество хлопот. В итоге тестирования предвидится уверенность, что электрическая разводка выполнена верно.

Люстра на двухклавишный выключатель

Говорили преимущественно о заземлении через третий провод, но гораздо чаще он выводится, чтобы присутствующие патроны поделить на две части. Подобные потребности возникают в залах, где для приёма гостей хочется использовать иллюминацию на полную, а в будние дни уменьшить потребление. С приходом светодиодных ламп возникает желание распространить опыт с люстрами и на прочие помещения. К примеру, пакет суммарной светимостью выше 2000 лм (200 Вт потребления применительно к лампочкам накала) берет из сети 30 Вт.

Получаем больше света за меньшие деньги. КПД люстр повысился. Для подключения требуется разбить плафоны на две группы. Обычно делают попеременно. Если количество нечётное, в конкретном месте ветвь клавиши приходится на соседние патроны. Группы отличаются тогда числом, разница равна единице. Коммутация ведётся по схеме, описанной выше. Если проводов три, заземление явно отсутствует. Важно понять, где стыкуется фазный провод. В рассматриваемом случае представлено два.

Люстра и двойной выключатель

Визуально единственный конец земли выглядит толще. Эта связка объединяет нулевые ветви всех патронов без исключения, что сложно не заметить. Следовательно, две прочие группы считаются фазными и присоединяются к выходу с кнопок выключателя. Прежде уже говорили, как понять, правильно ли произведено подключение. Повторимся: на вырубленном выключателе с двумя клавишами фаза лишь на единственном контакте из трёх. После включения обоих клавиш отвёртка-индикатор должна показывать наличие напряжение на всех. Означает – от выключателя подаётся фаза, как полагается.

Если сделано наоборот, напряжение может отсутствовать либо наблюдаться одновременно на двух контактах. Перед подключением люстры с тремя проводами нужно правильно коммутировать жилы. Уже описывали подробно процесс и не станем повторяться.

Часто возникает потребность подключить люстру на двойной выключатель вместо типичной. Мы упоминали, что свет дешевеет, КПД повышается, люди хотят иллюминации. Все патроны допускается завести сразу на единую фазу. Большинство электрооборудования в жилых домах рассчитывается на ток 10 А, что соответствует мощности в районе 2 кВт. Даже если в люстру набрать 10 светодиодных лампочек, до лимита далеко. Смело объединяйте два фазных контакта люстры с тремя проводами и заводите на общую клавишу.

Пустые каналы

Сложнее придётся желающим заменить старый светильник, чтобы кнопок стало две, плафоны разобьёт на группы. Обычно в стенах имеются каналы. Чётко заметно на примере панельных домов. Если заглянуть в гнездо установки выключателя или розетки, видны каналы, уходящие вглубь плиты. Не все используются (см. фото), появляются широкие возможности для оптимизации конструкции. Применяя специальные устройства закладки кабелей (протяжки), любой опытный человек проложит жилы правильно. Если требуется произвести подключение люстры к двойному выключателю, требуется нарисовать схему и протянуть два провода:

От распределительной коробки до места подвешивания люстры.
От выключателя до распределительной коробки.

Схема работ

Обратите внимание, фаза уже должна подходить с одной стороны к выключателю, посему эту ветку не трогаем. На стороне люстры нулевые провода обеих групп объединяются. Для большей наглядности схема работ представлена на рисунке. Новая ветка показана зелёным, серыми кругами в распределительной коробке схематично показаны скрутки или прочие варианты соединений жил. Случается, вход в канал забит строительной смесью, крупные куски камня находятся внутри. Рекомендуется проявить терпение с двухклавишным выключателем, чтобы не сломать протяжку. Если погнётся, распрямить уже невозможно.

Люстры с дистанционным управлением

Обычно подключить люстру с пультом не сложнее, нежели обычную. Приёмник, как правило, работает непосредственно с диммером (регулятор напряжения питания). Не все светодиодные лампочки поддерживают режим. Отдельным моделям подключение люстры с пультом управления противопоказано. Разница в цене составляет 20%, но платить придётся, чтобы товар работал долго и надёжно.

Доработка люстры

Порой возникает потребность поменять патрон в люстре. Лампочки накала выделяли массу тепла, от многолетней эксплуатации материал изолятора и контактов приходит в негодность. Современные патроны вполне годятся. Напомним, стандарты сильно изменились, диаметры посадочных, установочных отверстий поменялись. С точки зрения механической обработки лучше карболиту (чёрный и твёрдый) предпочитать пластик. Так легче сверлить и точить, меняя люстру. Кстати, электрики за подобные работы берутся неохотно, в их обязанности подобные мелочи не входят.

Если отверстие в основании патрона из карболита чуть меньше необходимого, расширить чрезвычайно сложно. Преимущественно придётся орудовать круглым напильником.

Как подключить светильник с помощью 3 комплектов проводов?

Чтобы подключить светильник с тремя наборами проводов, вы должны сначала узнать, как они называются. Например, у вас есть красный, черный и белый провода. Вот несколько советов по идентификации этих проводов. Вы также можете узнать, как заменить трехпозиционный выключатель света. Чтобы подключить светильник с тремя комплектами проводов, прочитайте следующие статьи. В следующей статье объясняются основные этапы подключения осветительного прибора с тремя наборами проводов.

Красный, черный и белый провода

Вам может быть интересно, что такое красный, черный и белый провода для подключения осветительного прибора. Это потому, что вы хотите, чтобы цвета проводов соответствовали соответствующему напряжению. Для начала вам нужно будет подключить красный провод к черному проводу цепи светильника. Оттуда вы можете подключить белый или желтый провод к тому же проводу в приспособлении. Вы также захотите подключить третий провод — обычно это зеленый или синий изолированный провод — к металлическому основанию светильника или к заземляющему винту.

При подключении осветительного прибора важно помнить, что красный провод — это горячий провод от настенного выключателя, а черный — нейтральный или ненаходящийся под напряжением провод. Идентификация этих проводов может привести к путанице, поэтому перед началом любой работы всегда следует проконсультироваться с лицензированным электриком. Подключение светильника не так сложно, как кажется, и для этого потребуется всего несколько шагов.

После того, как вы определили, какого цвета должен быть каждый провод, вы захотите соединить их, как показано в руководстве по установке. Не забудьте использовать один и тот же калибр провода для каждого провода. Точно так же вы должны держать провода отдельно и не пересекать их. В этом вам может помочь инструмент для зачистки проводов. Прежде чем начать, убедитесь, что все провода одного цвета, и всегда не забывайте включать питание, прежде чем браться за новый светильник.

Чтобы подключить светильник к розетке, необходимо сначала отключить питание на электрощите. После того, как вы отключили питание от электрической панели, вы должны заклеить выключатель коробки выключателя и использовать тестер напряжения, чтобы убедиться, что питание отключено. Далее нужно узнать, какой провод горячий – черный, а какой нейтральный – белый.

Общие цвета на схемах подключения

Светильники обычно имеют два типа проводов: белый и черный. Белые провода — нейтральные, а черные — горячие. Вы должны пометить провода черной изолентой на обоих концах. Кроме того, вы можете пометить их черным маркером. После того, как вы идентифицировали все провода, можно приступать к установке светильника. Тем не менее, вы должны помнить, что черный цвет — это только общий цвет на схемах подключения осветительных приборов.

Провода иногда окрашиваются в разные цвета для обозначения их назначения. Горячие провода обычно протягиваются через кабелепровод. Нейтральные или заземляющие провода почти всегда синие. Желтые провода используются для вентиляторов и освещения. Белые провода — это нейтральный провод, который обеспечивает обратный путь для горячих проводов и обычно заземляется внутри электрического щита. Важно понимать все цвета проводов на схемах подключения осветительных приборов и их функции, чтобы предотвратить несчастные случаи с электрическим током.

Белый провод кабеля питания подключается непосредственно к лампе. Его нельзя сращивать с другим белым проводом в распределительной коробке, но он всегда подключается к горячему проводу светильника. Если на схеме подключения показан только один тип провода, используйте вместо него трехпозиционный переключатель. Таким образом, вам не придется прокладывать кабель между коммутаторами. Другой тип схемы подключения выключателя основан на количестве огней.

Вы также можете использовать различную цветовую кодировку для обозначения разных проводов. В новых домах электрическая проводка часто включает готовые кабели, которые не бывают разных цветов. Это отличный способ избежать проблем во время отключения электроэнергии. Цвета электрических проводов опасны для неосторожных людей, поэтому будьте осторожны при идентификации различных проводов. Так что же делать, чтобы избежать поражения электрическим током?

Идентификация кабеля переключателя

При подключении осветительного прибора с тремя комплектами проводов сначала необходимо определить кабель переключателя. Если вы не знаете цвет кабеля выключателя, поищите на нем красный рукав или ленту. Это поможет вам легко определить его. Если вы не уверены, какой кабель к какому выключателю относится, лучше всего приобрести индикатор, который поможет вам.

Общий вывод — это самый темный из трех проводов трехпозиционного переключателя. Его цвет обычно черный или медный. Общий терминал служит одной из двух целей, в зависимости от его положения. Он принимает черный провод, идущий от источника питания, и подключается к черному проводу, ведущему к светильнику. Если два переключателя подключены к одной общей клемме, белый провод подключается к общей клемме другого переключателя.

Возможно, ранее вы подключали светильник к отдельному выключателю. Выключатель может быть настенным и имеет пару проводов черного и белого цветов. Перед повторным подключением проводов убедитесь, что вы знаете назначение каждого провода. Иногда вы можете случайно подключить горячий провод к нейтральному проводу или переключатель к другой цепи, которая питает другие устройства. В таком случае может потребоваться идентифицировать кабель переключателя.

Перед подключением коммутатора необходимо определить кабель питания. При подключении осветительного прибора с тремя наборами проводов используйте мультиметр для проверки напряжения кабеля переключателя. Если на одном кабеле 120 вольт, это выключатель. Чтобы идентифицировать кабель переключателя, пометьте два черных провода и пометьте их кусочком коричневой изоляционной ленты.

Замена трехпозиционного выключателя

Если вы заменяете трехпозиционный выключатель в восьмиугольных светильниках, вам нужно знать, как их подключить. На приведенной ниже схеме подключения показаны два типа проводов, которые идут к каждому выключателю. Черный горячий провод подключается к общей клемме крайнего правого переключателя. Красный провод подключается к общей клемме первого переключателя. Красный провод — входящий горячий провод.

Чтобы заменить трехпозиционный переключатель, отвинтите винты с одной стороны трехпозиционного переключателя. Для удаления винтов можно использовать шлицевую отвертку. При откручивании винтов будьте осторожны, чтобы не коснуться проводов. Как правило, для маркировки проводов следует использовать черную изоленту. Черная лента указывает на горячий провод. Вы также можете купить мультиметр, чтобы определить, какие провода горячие.

Во-первых, убедитесь, что старый коммутатор отключен. Если переключатель не отключен, вы можете попробовать удалить его и разрезать. Убедитесь, что новый переключатель имеет такую же номинальную силу тока, как и старый. Также убедитесь, что выключатель совместим с лампочками и светильником. В данном случае это, скорее всего, поворотно-трехпозиционный переключатель.

Вам также понадобится двухжильный кабель с заземлением. Вам понадобятся черный и белый провода цепи для переключателя на левой стороне. Белый провод цепи подключается к белому проводу цепи на светильнике. Другой провод подключается к черному проводу на нагрузке. Трехпозиционный переключатель не использует нейтральный провод, но некоторые интеллектуальные переключатели используют его для работы.

Демонтаж старого светильника

Первым шагом при демонтаже старого светильника с тремя комплектами проводов является отвинчивание существующего. Пока один человек удерживает существующий светильник, отсоедините светильник от проводов дома. Во время работы обратите внимание на соединения проводки. Вы заметите, что старый светильник имеет три комплекта проводов, подключенных к стандартной электрической коробке. Эти провода могут включать в себя черные или красные токовые провода, белый нейтральный провод и серебряный или медный заземляющий провод. После того, как вы отсоединили старую проводку, вы можете приступить к замене.

Отключите источник питания светильника и отсоедините провода. Важно проверить провода на наличие цепей под напряжением. Проверьте электрические провода с помощью тестера цепи или бесконтактного тестера напряжения. Если вы обнаружите цепь под напряжением, тестер загорится красным светом. После того, как вы отсоедините старые провода, новый светильник можно будет установить на место.

При необходимости снимите лампочку. Некоторые осветительные приборы могут содержать опасные материалы. Чтобы правильно избавиться от них, вы можете пожертвовать их или поместить в корзину. Кроме того, вы можете найти местные предприятия по утилизации отходов, которые принимают такие светильники. Выбрасываете ли вы их сами или используете чужие, важно знать, как безопасно удалить эти приспособления. Например, если у старого светильника три комплекта проводов, перед снятием крышки светильника необходимо отключить лампочки.

Если новый светильник имеет три комплекта проводов, первым шагом будет отсоединение старого. В старом светильнике для соединения проводов используются проволочные гайки. Если провода слишком тугие, следует отсоединить старый. Затем подключите белый провод от потолка к белому проводу нового. Наконец, прикрепите белый провод от старого светильника к новому. Затем установите новый светильник и подключите лампочки.

Как подключить 3-проводное освещение к 2-проводному

Опубликовано: 6 февраля 2023 г. Сэм Орловский

Рубрики Обучение

Метки Проводка

В этом кратком руководстве я сосредоточусь на подключении 3-проводного источника света к 2-проводному соединению.

Что произойдет, если у вашего светильника три провода, а в точке подключения только два? Это обычная ситуация.

В общем, вы можете получить три разных провода с вашим светильником; черный, белый и зеленый. Подсоедините черный провод (горячий) к черному проводу домашней электросети. Сделайте то же самое для белых проводов (нейтральный). И подключите зеленый провод (заземление) к металлической электрической коробке.

Продолжайте читать для более подробной информации.

Подключение 3-проводного светильника к 2-проводному соединению

Как я упоминал в начале этой статьи, это обычная ситуация. Когда это произойдет, вы можете запутаться в том, какие два провода вы должны подключить к основному электроснабжению. Но на самом деле, если у вас есть базовые знания о горячих, нейтральных и заземляющих проводах, вы можете решить эту проблему довольно легко.

При подключении трехпроводного светильника к двухпроводному соединению следуйте приведенным ниже инструкциям.

Подсоедините провод питания светильника к основному проводу питания.
Подключите нулевой провод светильника к основному нейтральному проводу.
Подсоедините заземляющий провод к металлической электрической коробке. Это обеспечит правильное заземление светильника.
Вы можете оставить провод заземления свободным. Но это не рекомендуемый метод NEC, и вы можете в конечном итоге повредить осветительную арматуру или получить удар током.

Как правильно определить горячие, нейтральные и заземляющие провода?

Для подключения трехпроводного выключателя света к двухпроводному сначала необходимо правильно идентифицировать провода. В противном случае вы можете подключить землю к нейтрали или нейтраль к горячему. Итак, чтобы избежать этого, вы должны иметь базовые знания о цветовых кодах домашних электрических проводов.

Цветовые коды

Видео | eztv online

При однофазном подключении черный провод является горячим проводом. Он проводит электричество от главного электрощита к источнику. Белый провод — это нейтральный провод, действующий как обратный путь для электричества.

Если вы видите зеленый или оголенный медный провод, это провод заземления. И этот заземляющий провод действует как альтернативный путь для тока в аварийной ситуации.

2-проводные и 3-проводные светильники

В большинстве американских домов можно найти двухпроводные светильники. Эти двухпроводные светильники поставляются с горячим и нейтральным проводами. Так что проблем с подключением их к двухпроводному соединению у вас не возникнет.

Но когда речь идет о трехпроводных светильниках, они поставляются с дополнительным третьим проводом заземления. И было бы лучше, если бы вы подключили заземляющий провод к хорошей точке заземления.

Важность провода заземления

При подключении трехпроводного выключателя света к двухпроводному соединению большинство людей пропускают провод заземления. Но это неправильно, и вы бы не стали этого делать, если бы знали роль грозозащитного провода.

Основное назначение заземляющего провода — обеспечить дополнительный путь для прохождения тока. Как вы уже знаете, нейтральный провод — это первый путь прохождения тока. Но при перегрузке электричеством он ищет альтернативный путь к земле.

Если заземляющий провод отсутствует, электричество выберет ваше тело в качестве альтернативного пути, и вы получите удар током. Вот почему заземляющий провод гораздо важнее, чем думает большинство людей.

Безопасно ли не подключать провод заземления к светильнику?
