Как сделать блок питания 12В своими руками

Главная » Электрика » Компоненты

Автор: Школа светодизайна MosBuild

Блок питания постоянного напряжения 12 вольт состоит из трех основных частей:

• Понижающий трансформатор с обычного входного переменного напряжения 220 В. На его выходе будет такое же синусоидальное напряжение, только пониженное до примерно 16 вольт по холостому ходу – без нагрузки.
• Выпрямитель в виде диодного моста. Он «срезает» нижние полусинусоиды и кладет их вверх, то есть получается напряжение, меняющееся от 0 до тех же 16 вольт, но в положительной области.
• Электролитический конденсатор большой емкости, который сглаживает полусинусоиды напряжения, делая их приближающимися к прямой линии на уровне в 16 вольт. Это сглаживание тем лучше, чем больше емкость конденсатора.

Самое простое, что нужно для получения постоянного напряжения, способного питать приборы, рассчитанные на 12 вольт – лампочки, светодиодные ленты и другое низковольтное оборудование.

Понижающий трансформатор можно взять из старого блока питания компьютера или просто купить в магазине, чтобы не заморачиваться с обмотками и перемотками. Однако чтобы выйти в конечном счете на искомые 12 вольт напряжения при работающей нагрузке, нужно взять трансформатор, понижающий вольт до 16.

Для моста можно взять четыре выпрямительных диода 1N4001, рассчитанных на нужный нам диапазон напряжений или аналогичные.

Конденсатор должен быть емкостью не менее 480 мкФ. Для хорошего качества выходного напряжения можно и больше, 1 000 мкФ или выше, но для питания осветительных приборов это совсем не обязательно. Диапазон рабочих напряжений конденсатора нужен, скажем, вольт до 25.

Содержание

1. Компоновка прибора
2. Проблемы простого блока питания с нагрузкой
3. Блок питания со стабилизатором на микросхеме
4. Блок питания повышенной мощности

Компоновка прибора

Если мы хотим сделать приличный прибор, который не стыдно будет потом приделать в качестве постоянного блока питания, допустим, для цепочки светодиодов, нужно начать с трансформатора, платы для монтажа электронных компонентов и коробки, где все это будет закреплено и подключено. При выборе коробки важно учесть, что электрические схемы при работе разогреваются. Поэтому коробку хорошо найти подходящую по размерам и с отверстиями для вентиляции. Можно купить в магазине или взять корпус от блока питания компьютера. Последний вариант может оказаться громоздким, но в нем как упрощение можно оставить уже имеющийся трансформатор, даже вместе с вентилятором охлаждения.

Корпус блока питанияКорпус блока питания

На трансформаторе нас интересует низковольтная обмотка. Если она дает понижение напряжения с 220 В до 16 В – это идеальный случай. Если нет, придется ее перемотать. После перемотки и проверки напряжения на выходе трансформатора его можно закрепить на монтажной плате. И сразу продумать, как монтажная плата будет крепиться внутри коробки. У нее для этого имеются посадочные отверстия.

Низковольтная обмоткаМонтажная плата

Дальнейшие действия по монтажу будут проходить на этой монтажной плате, значит, она должна быть достаточной по площади, длине и допускать возможную установку радиаторов на диоды, транзисторы или микросхему, которые должны еще поместиться в выбранную коробку.

Диодный мост

Диодный мост собираем на монтажной плате, должен получиться такой ромбик из четырех диодов. Причем левая и правая пары состоят одинаково из диодов, подключенных последовательно, а обе пары параллельны друг другу. Один конец каждого диода маркирован полоской – это обозначен плюс. Сначала паяем диоды в парах друг к другу. Последовательно – это значит плюс первого соединен с минусом второго. Свободные концы пары тоже получатся – плюс и минус. Параллельно соединить пары – значит спаять оба плюса пар и оба минуса. Вот теперь имеем выходные контакты моста – плюс и минус. Или их можно назвать полюсами – верхним и нижним.

Схема диодного моста

Остальные два полюса – левый и правый – используются как входные контакты, на них подается переменное напряжение с вторичной обмотки понижающего трансформатора. А на выходы моста диоды подадут пульсирующее знакопостоянное напряжение.

Если теперь подключить параллельно с выходом моста конденсатор, соблюдая полярность – к плюсу моста – плюс конденсатора, он напряжение начнет сглаживать, причем настолько хорошо, насколько велика у него емкость. 1 000 мкФ будет достаточно, и даже ставят 470 мкФ.

Внимание! Электролитический конденсатор – прибор небезопасный. При неверном подключении, при подаче на него напряжения вне рабочего диапазона или при большом перегреве он может взорваться. При этом разлетается по округе все его внутреннее содержимое – лохмотья корпуса, металлической фольги и брызги электролита. Что весьма опасно.

Ну вот и получился у нас самый простой (если не сказать, примитивный) блок питания для приборов напряжением 12 V DC, то есть постоянного тока.

Проблемы простого блока питания с нагрузкой

Сопротивление, нарисованное на схеме – это эквивалент нагрузки. Нагрузка должна быть такова, чтобы ток, ее питающий, при подаваемом напряжении в 12 В не превысил 1 А. Можно рассчитать мощность нагрузки и сопротивление по формулам.

Откуда сопротивление R = 12 Ом, а мощность P = 12 ватт. Это значит, что если мощность будет больше 12 ватт, а сопротивление меньше 12 Ом, то наша схема начнет работать с перегрузкой, будет сильно греться и быстро сгорит. Решить проблему можно несколькими способами:

1. Стабилизировать выходное напряжение так, чтобы при изменяющемся сопротивлении нагрузки ток не превышал максимально допустимого значения или при внезапных скачках тока в сети нагрузки – например, в момент включения некоторых приборов – пиковые значения тока срезались до номинала. Такие явления бывают, когда блок питания запитывает радиоэлектронные устройства – радиоприемники, и пр.
2. Использовать специальные схемы защиты, которые бы отключали блок питания при превышении тока на нагрузке.
3. Использовать более мощные блоки питания или блоки питания с большим запасом мощности.

Блок питания со стабилизатором на микросхеме

На рисунке ниже представлено развитие предыдущей простой схемы включением на выходе микросхемы 12-вольтового стабилизатора LM7812.

Блок питания со стабилизатором на микросхеме

Это уже лучше, но максимальный ток в нагрузке такого блока стабилизированного питания по-прежнему не должен превышать 1 А.

Блок питания повышенной мощности

Более мощным блок питания можно сделать, добавив в схему несколько мощных каскадов на транзисторах Дарлингтона типа TIP2955. Один каскад даст прибавку нагрузочного тока в 5 А, шесть составных транзисторов, подключенных параллельно, обеспечат нагрузочный ток в 30 А.

Транзисторы Дарлингтона типа TIP2955

Схема, обладающая такой выходной мощностью, требует соответствующего охлаждения. Транзисторы должны быть обеспечены радиаторами. Возможно, понадобится и дополнительный вентилятор охлаждения. Кроме того, можно защититься еще плавкими предохранителями (на схеме не показано).

На рисунке показано подключение одного составного транзистора Дарлингтона, дающего возможность увеличения выходного тока до 5 ампер. Можно увеличивать и дальше, подключая новые каскады параллельно с указанным.

Подключение одного составного транзистора Дарлингтона

Внимание! Одним из главных бедствий в электрических цепях является внезапное короткое замыкание в нагрузке. При этом, как правило, возникает ток гигантской силы, который сжигает все на своем пути. В этом случае сложно придумать такой мощный блок питания, который способен это выдержать. Тогда применяют схемы защиты, начиная от плавких предохранителей и кончая сложными схемами с автоматическим отключением на интегральных микросхемах.

Самоделки

Понравилась статья? Поделиться с друзьями:

Как правильно выбрать блок питания

г. Екатеринбург
Малышева, 92

Пн-Пт: 10:00-19:00

Сб: 10:00-17:00

Вс: выходной

0 товар(ов) — 0 р.

В корзине пусто!

Существует множество причин выхода блоков питания из строя: скачки напряжения, любопытные)) домашние животные, механические повреждения, попытки самостоятельного ремонта.


Если Вы читаете эту статью, то скорее всего Вы ищете замену потерянному или вышедшему из строя блоку питания. А может быть Вам просто нужен дополнительный сетевой адаптер к Вашему устройству. Даже если старый блок питания сломался, не спешите его выкидывать. Он понадобится Вам при подборе нового блока, так как на нем указаны все его основные характеристики:
► Сила тока и мощность.
► Тип разъема (штекер).
► Напряжение (входное и выходное).

Определяем напряжение блока питания. Измеряется в Вольтах (V).

а) Выходное напряжение.
Это напряжение, которое идет от блока питания непосредственно к устройству. Оно бывает разным и в зависимости от устройства варьируется от 3 до 48 Вольт. Например у ноутбука это может быть 18,5 или 19 Вольт, у нетбука — 9,5 Вольт, тонометра — 6 Вольт, у роутера — 5 Вольт и т.д. Новый блок питания необходимо подбирать с таким же напряжением, как у Вашего старого блока.

Как узнать выходное напряжение на блоке питания:

Как узнать входное напряжение на устройстве:

Важно! Напряжение, которое выдает блок питания, должно совпадать с напряжением, которое потребляет Ваше устройство.


б) Входное напряжение.
Это напряжение, которое идет от сети к блоку питания, обычные для нас 220-230 Вольт. Современные блоки питания работают в диапазоне 100-240 Вольт и Вы можете смело использовать такой блок как в нашей стране, так и в поездках по всему миру.

Определяем силу тока блока питания. Измеряется в Амперах (А) или миллиамперах (мА).

Второй важный параметр при выборе адаптера питания — сила тока. Сила тока нового блока питания должна быть не меньше, чем у старого. Она должна либо совпадать со старым блоком, либо быть больше.
Например, у Вас был блок питания с силой тока 1 А. Заменить его Вы можете блоком питания с силой тока как 1А, так и 2А, и даже 3А.

Как узнать силу тока на блоке питания:

Как узнать силу тока на устройстве:

Важно! Если выходной ток нового блока питания будет меньше, то блок будет перегреваться, периодически отключаться и быстро выйдет из строя.

Определяем мощность блока питания. Измеряется в Ваттах (W).

Мощность напрямую зависит от силы тока и напряжения. Вы всегда можете легко рассчитать ее, умножив силу тока на напряжение. Подбирайте новый блок питания с такой же или большей мощностью, чем у старого блока.
Например, у Вас вышел из строя блок питания мощностью 40 W. На замену Вы вполне можете выбрать блок мощностью 60 W. Ваше устройство возьмет от блока питания только необходимую ему мощность, не больше.

Определяем тип разъема блока питания.
Последним, но не менее важным останется определение типа разъема. Разъем должен быть точно такой же, как и на вашем оригинальном блоке. На сегодняшний день не существует единого стандарта разъемов для всех электронных устройств. Современные производители зачастую используют абсолютно разные разъёмы для подключения блоков питания к устройствам.
Если у Вас остался старый блок питания, то подобрать разъем, скорее всего, проблемы не возникнет. Разъем определяется по внешнему, внутреннему диаметру и в некоторых случаях также измеряется коннектор (иголка) внутри. Если старого блока не осталось, то лучше всего подойти вместе с Вашим устройством непосредственно к нам в магазин «Радиомир» и мы постараемся Вам помочь.

Подведем итоги:

1. Если Вы смогли самостоятельно определить все необходимые параметры, то Вам будет легко и просто подобрать нужный блок на нашем сайте. Фильтры, в которых можно указать все основные характеристики (напряжение, силу тока, разъем) помогут упростить выбор.
2. Если ничего не получается или Вы не уверены в выборе, приходите с блоком питания или самим устройством к нам в магазин «Радиомир». Мы постараемся Вам помочь!

Часто задаваемые вопросы (FAQ).
1. Можно ли использовать блок питания, с большим напряжением (V)?
Нет, нельзя, потому что слишком высокое напряжение повредит Вашему устройству и может вывести его из строя. Наш совет — не рискуйте, и не попадайте на дорогостоящий ремонт.

2. Можно ли использовать блок питания, c меньшим напряжением (V)?

Нет, нельзя, потому что напряжения не будет хватать для питания Вашего устройства. Если Вы подключите такой блок питания, устройство просто не включится или будет периодически отключаться.

3. Можно ли использовать блок питания, с большей силой тока (А/mA)?

Да можно. Этот параметр указывается на адаптере как максимальная сила тока, которую он может выдать. Допустим Вашему устройству нужно 2.5 Ампера, а блок питания выдает 4 Ампера — устройство возьмет ровно столько сколько ему надо Ампер, и не больше. Более того, мы даже рекомендуем использовать адаптер питания с большим значением Ампер. Такой блок питания меньше нагревается в процессе эксплуатации и прослужит дольше.

4. Можно ли использовать блок питания, c меньшей силой тока (А/mA)?

Только в самом крайнем случае. Силы выходного тока не будет хватать для нормального питания устройства. Если Вы подключите такой блок питания, он будет сильно нагреваться и может быстро выйти из строя.

На начало страницы

Новости

22.10.2022 Блоки питания IP20 на 5,12 и 24В

Поступление недорогих и надежных блоков питания (IP20) от бренда Орбита Team. Блоки представлены нап..

06.11.2022 EDC фонари

Новинки LED фонариков, а также спец-фонарей на сверхъярких диодах. Поступление как компактных м..

15.06.2022 USB-C, Lightning хабы и кардридеры.

Правильно подобранный концентратор или кардридер способен одним махом решить массу проблем. Теп..

03.12.2021 Распродажа чехлов и стекол

Большая распродажа чехлов-бамперов и защитных стекол для смартфонов Xiaomi, Samsung, iPhone, Huawei,..

09.10.2022 Для быстрой (PD) зарядки смартфонов

Быстрая зарядка PD (Power Delivery) стала весьма распространенным явлением для смартфонов. Она позво..

Блок питания

— Где взять 12В от моего компьютера?

спросил
9 лет, 11 месяцев назад

Изменено
1 год, 5 месяцев назад

Просмотрено
9к раз

\$\начало группы\$

Поскольку у меня возникли проблемы с аккумулятором и зарядным устройством, которые я хочу использовать для проекта домашней робототехники, мне посоветовали просто использовать какой-нибудь альтернативный источник питания и купить новый аккумулятор и зарядное устройство, как только мой проект немного продвинется. В качестве альтернативного источника питания был предложен блок питания моего ПК. Итак, я разобрал свой компьютер и получил много концов вшей.

Теперь у меня вопрос: с каких концов можно взять 12В?

• блок питания
• компьютеры

\$\конечная группа\$

2

\$\начало группы\$

Ознакомьтесь с распиновкой стандартного блока питания ATX. Вы можете взять с контактов +12V. Обратите внимание, что я считаю, что для большинства блоков питания вам придется замкнуть PS_ON на COM, если вы хотите, чтобы он включался вне компьютера.

[изображение удалено по запросу DMCA от правообладателя]

\$\конечная группа\$

\$\начало группы\$

YMMV, но я бы использовал что-то вроде этого

https://www. google.com/search?q=atx+bench+adapter

\$\конечная группа\$

\$\начало группы\$

В зависимости от того, сколько энергии вам нужно, ответ будет разным, но проще всего, вероятно, будет от разъема molex:

В основном это устаревший разъем, который редко используется в современных компьютерах и имеет хорошие толстые провода, обеспечивающие легкий доступ.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

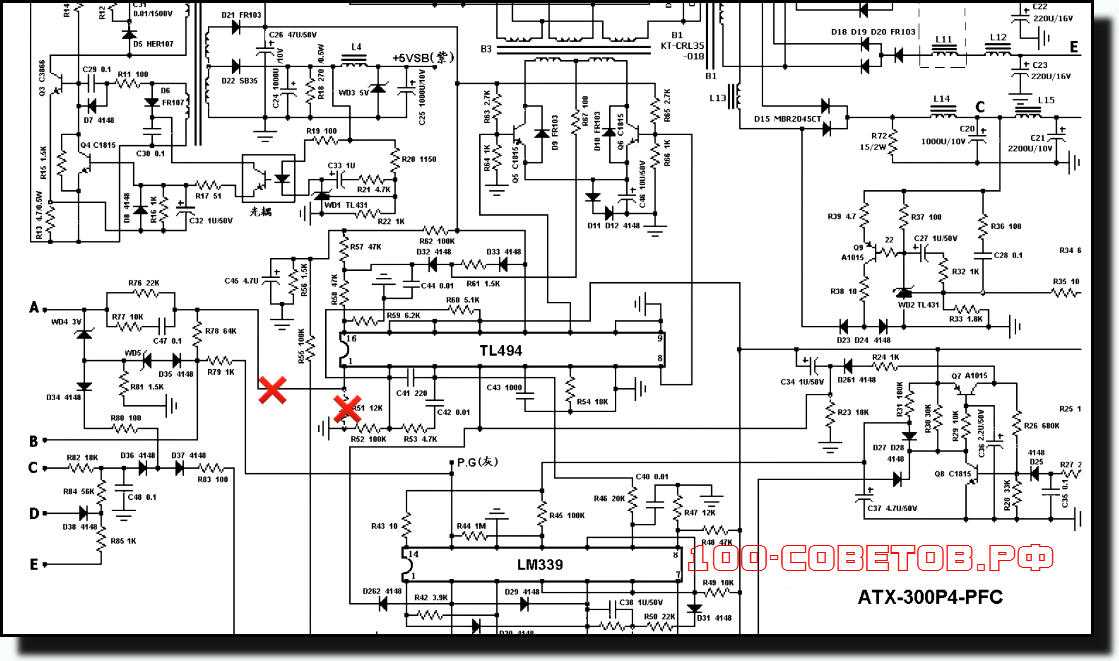

Блок питания

— +12вольт и -12вольт от БП ПК.

Могу ли я получить 24 вольта?

\$\начало группы\$

У меня есть неиспользуемый компьютер atx psu. Хочу сделать настольный блок питания. Обычные прорывы ebay дают 3в 5в и +12в и -12в. Могу ли я использовать LM317 и сделать переменный выход до 24 В?
Приму любой совет с благодарностью.

• блок питания
• блок питания
• шт.

\$\конечная группа\$

3

\$\начало группы\$

Могу ли я использовать LM317 и сделать переменный выход до 24В?

Нет. LM317 имеет падение напряжения ~2 В, поэтому максимальное значение, которое вы получите, составляет ~22 В. модуль на основе XL6009, затем отрегулируйте до нужного напряжения с помощью LM317.

Чтобы уменьшить рассеивание мощности в LM317 при более низких выходных напряжениях, вы можете понизить выходное напряжение бустера, например. до 14 В, когда LM317 регулирует до 12 В, или 12 В (минимально возможная выходная мощность бустера) при регулировании до 10 В и ниже.

\$\конечная группа\$

1

\$\начало группы\$

Возможно, в зависимости от ваших потребностей.

Первая проблема заключается в том, что, поскольку напряжение -12 В очень ограничено по току, обычно не более нескольких сотен миллиампер, оно будет ограничивающим фактором, даже если доступны десятки ампер +12 В.

Вторая проблема заключается в том, что источник питания 0 В подключен к заземлению сети, поэтому на выходе действительно +12 В и -12 В, даже если общее напряжение составляет 24 В. Так что это не плавающий источник питания 24 В. Если вы используете его для питания устройства на 24 В, помните, что отрицательный провод по-прежнему имеет напряжение -12 В и, следовательно, не может быть подключен к любому другому устройству с заземлением.
