Как посчитать уклон кровли в градусах: Калькулятор уклонов — посчитать онлайн

как рассчитать по формуле, СНИП

• Как вычислить угол наклона в градусах и процентах

Выбирать уклон кровли только исходя из своих эстетических предпочтений было бы несколько опрометчиво. Поскольку надежность и прочность  будущей конструкции во многом зависят от правильно рассчитанной величины угла наклона, учитывающей климатические особенности местности. То есть, уклон крыши должен быть оптимальным как с практической, так и с эстетической точки зрения.

То что идеально «плоских» крыш просто не может быть не подлежит сомнению. Ведь должна же дождевая вода каким-то образом отводиться с нее. Поэтому на них делают разуклонку, чтобы получить хотя бы минимальный уклон плоской кровли.

Она обеспечивает возможно эффективный сбор дождевой воды с поверхности кровельного покрытия  и направляет ее либо к парапету, либо к внутренним воронкам.

минимальный угол наклона крыши

Минимальный уклон кровли зависит от многих параметров, включая материал гидроизоляционного покрытия, типа самой крыши (стандартная или инверсионная), количества гидроизоляционных слоев и другого.

Основные требования, определяющие уклон плоской кровли: СНИП ↑

Каким будет минимальный уклон кровли, в зависимости различных факторов диктуют специальные строительные правила и нормы.

Зависимость угла наклона крыши от гидроизоляции регулирует п. 4.3 СП 17.13330 за 2011 год, согласно которому уклон плоской кровли изменяется в интервале 1,5–10%. Большие углы (до 24%) выполняют крайне редко, поскольку выбор материала для гидроизоляции, который не сползал бы к основанию покатой кровли при повышении температуры, очень затруднителен.

На заметку

Наименьший уклон для плоской кровли равен 1.5% или 1°.

Как правило, кровля с малым уклоном имеет довольно большую площадь поверхности и добиться его идеального значения весьма проблематично. Наверняка останутся участки, где будет застаиваться вода, что может стать причиной износа кровельного материала или протечек. Относительно точно можно выполнить геометрию уклона при помощи стяжки. Возможно также использовать  заливку из полистиролбетона или пенобетона. Для повышения прочности  поверх уложенного слоя делают  уже тонкий слой прочной бетонной стяжки.

В свою очередь, существует конкретная связь между крутизной кровельной конструкции  и количеством слоев гидроизоляции. Чем больше она будет, тем вода, естественно, уходит быстрее, а значит, гидроизоляционных слоев потребуется меньше (п. 5.5).

Разуклонку можно легко проверить при помощи ведра с водой. Воду выливают на выбранный участок, если вода практически без остатка отойдет к воронке, значить уклон у плоской крыши достаточный. Аналогичную проверку можно провести на всей поверхности крыши.

На стадии проектирования расчетным путем определяется сколько для данной крыши требуется водоприемных воронок, а уже во время строительства при помощи разуклонок необходимо обеспечить для воды беспрепятственный отток в воронку из любой точки крыши.

Как рассчитать уклон кровли: какой способ лучше ↑

Как известно, помимо плоских (пологих) конструкций  существуют также скатные и высокие, а материалов для кровельного покрытия еще больше. Для того чтобы правильно сориентироваться в этом многообразии, согласно СНиП разработаны специальные таблицы и диаграммы, в которых отражается взаимосвязь между крутизной ската  и видом крыши.

Уклон крыши определяют следующие параметры:

• тип и количество материала, предназначенного для покрытия крыши;
• необходимая защита от ветра и влаги;
• высота конька для случая ремонта уже существующей кровли.

↑Как вычислить угол наклона в градусах и процентах

Рассчитать искомый  угол крутизны  кровли можно различными способами.

Калькулятор для расчета уклона кровли

Пользоваться данным калькулятором предельно просто. По сути любую кровлю можно разделить на обычные двухскатные, в основе расчета которых лежит треугольник. Именно на этом положении и базируется работа калькулятора. Используются следующие параметры:

• H – высота конька, то есть катет прямоугольного треугольника;
• W – второй катет, равный половине ширины основания;
• L – длина стропил, она же – гипотенуза.

Подставив два известных параметра, можно практически сразу определить угол покатости крыши с подобными характеристиками. Кстати, третий параметр вычисляется автоматически. Программное обеспечение калькулятора использует свойства равнобедренного треугольника и простейшие тригонометрические формулы.

Использование угломера

Этот прибор, который называют еще уклономером, имеет незамысловатую конструкцию: несколько реек с нанесенными делениями и маятник. При расчетах главную рейку располагают перпендикулярно к коньку. На необходимый  угол на шкале делений показывает указатель маятника. Как видите, ничего сложного.

Формула расчета уклона кровли

И, наконец, требуемую  крутизну ската можно рассчитать самому без использования приборов замера ската, математически. Для этого потребуются знать величину

• вертикальной высоты (H), отмеренной от наивысшей точки ската, обычно это конек, до самой нижней – карниза;
• заложения – горизонтального расстояния от нижней до проекции верхней точки ската.

Рассчитывают угол наклона кровли в градусах или процентах и обозначают на чертеже буквой «i».

Математически расчет величины крутизны крыши в процентах проводят следующим образом.

i = Н : L, т. е. угол уклона крыши находят из отношения высоты кровли к заложению.

После чего, чтобы получить искомую величину в процентах, значение полученного отношения умножают на 100. Выразить значение наклона в градусах помогает специальная таблица соотношений.

Рассмотрим, как вычислить угол наклона в градусах  на конкретном примере.

Пример расчета

Допустим, длина заложения при высоте крыши в 2,5 м оказалась равной 4,5 м.

Получается, что уклон i = 2.5 : 4,5 = 0,55. А после умножения 100 получим, соответственно, 55%.

Теперь можно по таблице перевести полученное значение в градусы, получаем – 29°.

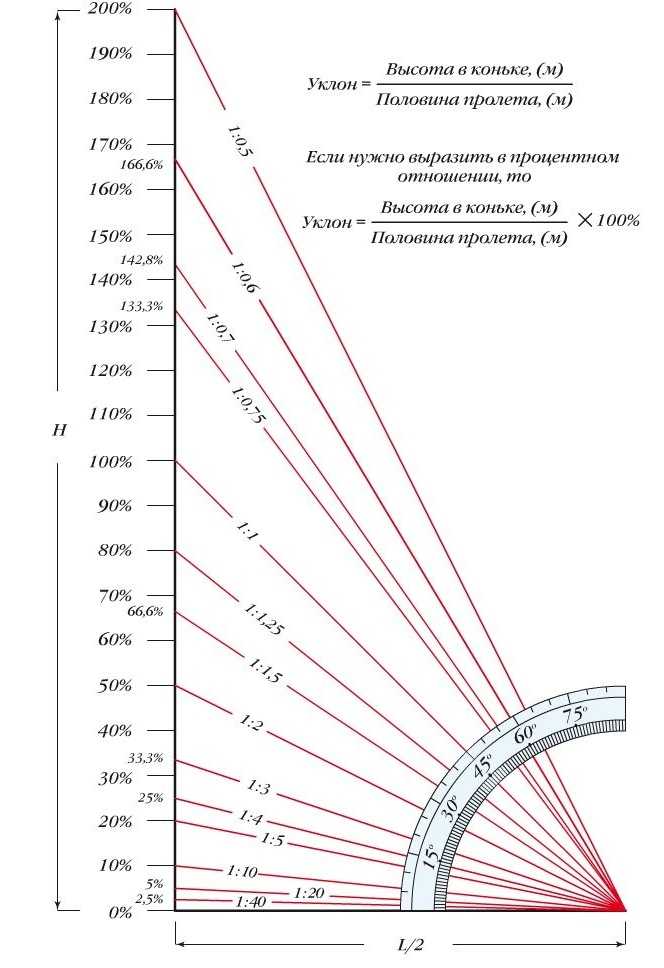

Наименьшую крутизну ската для того или иного кровельного покрытия можно определить из следующего графика.

Допустим, речь идет о листовой стали.

• Ищем на графике, в какую наклонную линию упирается дугообразная стрелка 10.
• Точка пересечения наклонной и вертикальной оси  дает ответ на поставленный вопрос  – самое меньшее 28%.

Пример расчета

Проведем расчеты для конкретного дома.

Если  H составляет 3 м, а L – 12 м, тогда i = 50%.

Таким образом, в случае приведенных  конструктивных размеров необходима крутизна ската  в 50% (или 27 градусов), чтобы был обеспечен нормальный сброс дождевой воды.

© 2023 stylekrov.ru

Уклон кровли в градусах и процентах

Дата последнего изменения:

27 февраля 2017

Время на чтение:

8 минут

483

Ни один жилой дом или здание не сможет быть крепким сооружением без правильного строительства и покрытия крыши. Дабы не ошибиться с выбором кровельного материала, необходимо ознакомиться с таким понятием, как уклон кровли, который измеряется и в процентах, и в градусах. Это обязательно нужно для того, чтобы вода после дождя или таяния снега поскорее стекала с крыши.

Если вода будет скапливаться на поверхности, то в любом случае она просочится под кровельный материал, это повлечет за собой дорогостоящий ремонт и лишние нервы. Именно поэтому следует рассчитать уклон кровли и застелить крышу на многие годы вперед.

В этой статье

• Как образуется угол наклона?
• Какие факторы влияют на выбор наклона кровли?
• Градусы или проценты?
• Как измерить угол уклона?
• Какой кровельный материал выбрать?

Как образуется угол наклона?

Сторонами острых углов крыши являются скаты, а также горизонтальная поверхность настила. Именно между ними образуется угол наклона, который зависит от объективного фактора: вида крыши. Их выделяют несколько.

1. Пологая крыша (используется для большей экономии средств, так как на фоне крутой крыши материал для нее значительно дешевле; стоит отметить, что дома с такими крышами, как правило, находятся в регионах с минимальным количеством осадков).
2. Высокая крыша (достаточно красивый вариант кровли, однако более дорогостоящий, так как требует дополнительных затрат на материал, к тому же дома с высокими крышами не могут быть построены в областях, где характерны сильные ветра).
3. Плоская крыша (один из самых экономных вариантов настила крыши, однако следует учитывать, что уклон, хоть и не ярко выраженный, должен быть обязательно, иначе вода не сможет стекать, а при обильном снегопаде конструкция и вовсе может не выдержать, поэтому при строительстве данной крыши необходимо поставить водоотвод).
4. Скатная крыша (поверхность кровли наклонена в сторону наружных стен, особенно популярный вид для загородных домов из-за климатических условий нашей страны).

Какие факторы влияют на выбор наклона кровли?

Несмотря на то что человечество постоянно развивается и уже не зависит от природных обстоятельств, все-таки именно эти условия зачастую влияют на выбор наклона.

Атмосферные осадки, скопление которых грозит провалом крыши или появлением сырости и грибка. Если в данном регионе постоянные дожди, ливни, грозы и снегопады являются обычным делом, то уклон кровли должен быть увеличен. Быстрое избавление крыши от воды — залог долговечности строения.

В регионах с сильными ветрами, например в степях, как никогда важно найти золотую середину. Слишком высокую крышу ветер может попросту завалить, а плоскую — сорвать.

[wpsm_box type=»info» float=»none» text_align=»left»]
Самый оптимальный уклон кровли — от 30 до 40 градусов. В регионах с сильными порывами ветра — от 15 до 25 градусов.[/wpsm_box]

При выборе уклона кровли в обязательном порядке стоит учитывать эти два серьезных фактора. Разобравшись в этом вопросе, дальнейшая работа по настилу будет значительно упрощена.

Градусы или проценты?

По ГОСТу и СНиПам, которые действуют на территории Российской Федерации, следует измерять угол кровли только в градусах. Во всех официальных данных или документах используется только градусное измерение. Однако рабочим и строителям «на местности» проще ориентироваться в процентах. Ниже приведена таблица соотношения градусной меры и процентной — для более удобного использования и понимания.

[wpsm_colortable color=»orange»]

Градусы	%	Градусы	%	Градусы	%
1	1.7	16	28.7	31	60
2	3.5	17	30.5	32	62.4
3	5.2	18	32.5	33	64.9
4	7	19	34.4	34	67.4
5	8.7	20	36.4	35	70
6	10.5	21	38.4	36	72.6
7	12.3	22	40.4	37	75.4
8	14.1	23	42.4	38	78.9
9	15.8	24	44. 5	39	80.9
10	17.6	25	46.6	40	83.9
11	19.3	26	48.7	41	86
12	21.1	27	50.8	42	90
13	23	28	53.1	43	93
14	24.9	29	55.4	44	96.5
15	26.8	30	57.7	45	100

[/wpsm_colortable]

Пользоваться таблицей достаточно просто: узнаем исходное значение и соотносим его с нужным показателем.

Как измерить угол уклона?

Для измерения существует очень удобный инструмент, называемый уклономером. Это рейка с рамкой, посередине ось и шкала деления, к которой прикреплен маятник. На горизонтальном уровне прибор показывает 0. А при использовании его вертикально, перпендикулярно коньку, уклономер показывает градус уклона ската крыши.

Помимо этого инструмента, широкое распространение получили также геодезические, капельные и электронные приборы для замера уклона. Рассчитать градус уклона также можно и математическим способом.

Чтобы рассчитать угол уклона, необходимо выяснить две величины: В — вертикальная высота (от конька до карниза), С — заложение (горизонталь от нижней точки ската до верхней). При делении первой величины на вторую получается А — угол уклона в градусах. Если вам нужен показатель угла кровли в процентах, обратитесь к таблице выше.

Какой кровельный материал выбрать?

Кровельные покрытия различаются по структуре, прочности, ценовому диапазону. Все же наиболее важным критерием выбора материала является его структура. Чем шершавее поверхность, тем дольше осадки будут задерживаться на крыше.

Существуют несколько типов кровельного материала, который влияет на определение величины наклона.

1. Кровля из рулонных битумных материалов используется при минимальном уклоне крыши от 0 до 3 °. Рулонная кровля достаточно проста в использовании и имеет несколько плюсов: гибкость, прочность, теплоизоляция.
2. При уклоне крыши от 4 ° применяется фальцевая кровля, которая обладает повышенной степенью износостойкости и прочности. Это обусловлено тем, что данный материал состоит из полимеров.
3. Шиферное покрытие принято использовать от 9 °.
4. Различные виды черепицы (керамическая, битумная, металлическая и цементно-песчаная) применяются, если угол наклона превышает 11 °. Черепица, в частности металлическая, является одним из самых популярных видов кровли на сегодняшний день, так как ее применение возможно в различных климатических условиях.
5. Свыше 39 ° обычно используется деревянная кровля, однако такой материал требует к себе постоянного внимания и должного ухода.

[wpsm_box type=»info» float=»none» text_align=»left»]
Для того чтобы ваша крыша была построена правильно и прослужила долгое время, не обязательно обращаться к услугам специалистов. Достаточно грамотно рассчитать угол наклона ската и подобрать подходящий материал.[/wpsm_box]

Посмотрите видео и узнайте, какой уклон кровли в процентах должен быть у крыши
