Как поставить стропила на двухскатную крышу видео: Стропильная система двухскатной крыши – расчет, монтаж, установка стропил своими руками

Стропила для двускатной крыши своими руками + видео

Содержание

• Виды и особенности двухскатной крыши
• Варианты стропильной системы
• Расчет стропильной системы
  • Определение постоянных и временных нагрузок
  • Вычисление технических параметров стропил
• Монтаж двухскатной крыши
  • Мауэрлат
  • Установка стропил

Благодаря простому устройству, легкости обслуживания и прочности, обеспечивающей долговременную эксплуатацию, двухскатная крыша – наиболее часто встречающееся решение при обустройстве домов.

Виды и особенности двухскатной крыши

Форма двускатной крыши определяется на стадии проектирования. Она во многом зависит от дальнейшей эксплуатации чердачного помещения. Выделяют три основных типа двухскатной крыши:

• Симметричная. Наиболее распространенный вариант, обеспечивает надежное устройство и равномерное распределение нагрузок. Риск пригибания стропил практически отсутствует. Существенный недостаток – невозможность обустройства мансарды. Острые углы образуют участки чердачного помещения, непригодные к эксплуатации.
• Простая асимметричная. Формирование одного угла, превышающего 45^о, обеспечивает увеличение полезной площади. Это позволяет организовать под двухскатной крышей дополнительные жилые комнаты. Неравномерное распределение нагрузки на фундамент и несущие стены вызывает трудности на стадии расчетов по установке стропил.
• Ломаная. Излом двухскатной крыши может быть внутренний или наружный. Благодаря нестандартной конструкции появляется возможность использовать чердачную площадь для обустройства полноценного второго этажа. Расчеты по установке стропил значительно усложняются.

Рассчитать правильный угол наклона – ключевая задача, предшествующая установке стропил для двухскатной крыши. Во внимание берутся климатические особенности региона. Наличие частых и обильных осадков обуславливает необходимость обустройства крутого наклона двухскатной крыши. Установка пологих скатов предпочтительней при существенных ветровых нагрузках. При возможном диапазоне от 5 до 90^о, наиболее распространен вариант крыши, имеющей наклон от 35 до 45^о, характеризующийся экономией расхода материалов и равномерным распределением нагрузки.

Варианты стропильной системы

Мауэрлат и стропильная система – несущие элементы двухскатной конструкции. Сами стропила состоят из нескольких частей:

• стропильные ноги и затяжки, их соединяющие и придающие жесткость;
• вертикальные стойки;
• ригели;
• коньковые и боковые прогоны;
• продольные подкосы, в регионах с существенной снеговой и ветровой нагрузкой выполняется дополнительная установка диагональных подкосов;
• распорки;
• лежень и обрешетка.

Совет! Схема стропил обязательно включает установку дымовой трубы и вентиляционной шахты.

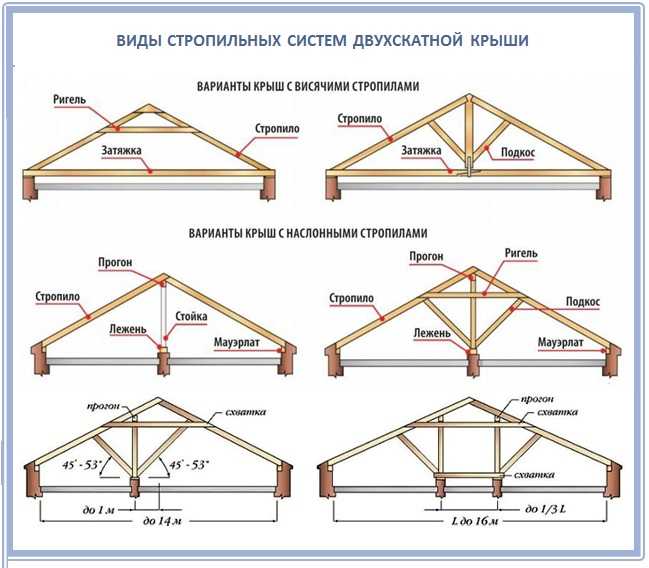

Для выбранной двухскатной конструкции существует три варианта установки стропил. Рассмотрим особенности каждого способа.

• Если крыша по ширине меньше 6 пм, рассматривается вариант установки висячих стропил.  Процесс заключается в фиксации ноги между коньковым прогоном и опорной стеной. Это обеспечивает снижение воздействия распирающей силы на стропильные ноги. Соединение элементов стропил осуществляется с применением затяжки, выполненной из дерева или металла. Их установка внизу позволяет выполнять функцию несущих балок. Непременным условием является надежная фиксация затяжки, так как она подвергается распирающим воздействиям.
• Наслонные стропила не ограничены размерами двухскатных конструкций, они включают лежень и стойки. Существенное преимущество такого типа стропил — простота установки. Омрачает практичность конструкции наличие стойки.
• Сложные конфигурации двухскатных крыш предусматривают установку комбинированных стропил.

Определив подходящий вид стропильной системы, переходят к расчету количества материала. При этом каждый элемент кровли нуждается в отдельном чертеже и фиксировании полученных результатов расчетов.

Расчет стропильной системы

По факту, стропильная система – это соединенные воедино треугольные элементы, отличающиеся максимальной жесткостью. Если двухскатная крыша обладает ломаной конструкцией, неправильные прямоугольники нуждаются в разбивке на отдельные составляющие с последующим расчетом нагрузок по каждой части. На заключительном этапе данные суммируют.

Определение постоянных и временных нагрузок

Неотъемлемое условие установки стропил – определение нагрузок на двухскатную крышу. Их разделяют на постоянные, переменные и особые. Составляющие величины постоянных нагрузок – вес обрешетки, отделочных материалов мансарды, утеплителя и прочих элементов, в целом формирующих вес кровли. В среднем этот показатель нагрузки на стропила составляет 40-45 кг м².

Совет! Расчет прочности двухскатной конструкции предусматривает 10% запас.

Ориентируясь на показатели таблицы с указанием веса отдельных материалов для покрытия кровли, следует придерживаться максимального показателя нагрузки 50 кг на 1 м² площади крыши.

Само название переменных нагрузок говорит об их непостоянном действии. Сюда относят силу ветра, действие снежного покрова и другие виды интенсивного влияния погодных условий. Двухскатная крыша подобна парусу, неправильно рассчитанный угол наклона способен спровоцировать ее разрушение под воздействием сильного ветра. Для расчета этого параметра обращаются к показателям, указанных в СНиПе «Нагрузки и воздействия», учитывая сопутствующие факторы (местоположение дома на открытом пространстве или среди многоэтажек). Определение влияния снежного покрова на двухскатную крышу представляет произведение веса снега и поправочного коэффициента, который учитывает аэродинамические воздействия. Согласно СНиП, вес снега колеблется в пределах 80-560 кг/м². Зависимость коэффициентов от угла наклона крыши представлены на следующем рисунке:

Если угол превышает 60^о, этот параметр не учитывается ввиду невозможности задержки снежного покрова на двухскатной конструкции. Особые нагрузки предусматриваются в регионах с повышенной сейсмической активностью, при возможных штормовых ветрах или торнадо, что не характерно для большинства территорий.

Вычисление технических параметров стропил

Установка стропил отталкивается от формы двухскатной крыши, чем она сложнее, тем больше подстропильных элементов включает система. При использовании мягкой кровли, угол наклона крыши не превышает 20^о, более крутые конструкции предполагают установку ондулина, металлочерепицы или стандартного шифера.

Выбор шага стропил зависит от примененного материала для кровли и веса двухскатной конструкции, он варьируется в пределах 0,6-1,0 м. Количество ног определяется делением длины крыши на промежуток между стропильными парами с последующим добавлением 1. Полученный результат показывает количество ног на одну сторону крыши, для определения общего показателя цифру удваивают.

Установка стропил не обойдется без определения их длины, для чего применяют теорему Пифагора (с²=а²+ b²), где:

• Высота крыши (а) выбирается исходя из возможности дальнейшей эксплуатации чердачного помещения.
• Половина ширины дома обозначим b.
• Гипотенуза (с) представляет искомую величину – длину стропил.

Если для установки стропильной ноги не хватает максимально длины бруса 6 пм, применяют его сращивание путем стыковки или наращивания.

Определяя сечение стропил, учитывают следующие факторы:

• постоянные и переменные нагрузки:
• установка какого кровельного материала будет производиться;
• вид используемой древесины;
• длина стропильных ног и шаг между ними.

Таблица, приведенная ниже, поможет определить искомый параметр:

Анализируя данные, выявляется закономерность: увеличение шага установки стропил пропорционально увеличивает нагрузку на каждую ногу, следовательно, ее сечение должно расти.

Примерные сечения отдельных элементов стропильной системы двухскатной крыши приведены ниже:

Монтаж двухскатной крыши

После тщательной перепроверки расчетов приступают к установке мауэрлата.

Мауэрлат

Монтаж мауэрлата включает следующие шаги:

• Фиксация бруса на стене, предназначенной для опоры стропил. Если дом выполнен из сруба, функцию мауэрлата выполняет верхний венец. Здания, выполненные из пористого материала, предполагают установку мауэрлата по всей длине несущей стены.
• Проблема превышения стандартных размеров пиломатериалов при установке мауэрлата решается путем их сращивания.
• Для соединения мауэрлата двухскатной крыши брус выпиливается исключительно под прямым углом, функцию связующего звена выполняют болты. Использование проволоки, гвоздей и деревянных нагелей не приемлемо.

Установка мауэрлата может выполняться по центру опорной стены или со смещением. При фиксации конструкции до наружной границы стены должно остаться минимум 5 см. Применение гидроизоляционной защиты предохранит деревянный каркас двухскатной крыши от повреждений влагой. Надежное крепление – неотъемлемое условие установки стропил и мауэрлата на двухскатную крышу. Существует несколько способов выполнить данное требование:

• для монолитного строения идеально подойдут анкерные болты;
• срубы предпочтительней оснастить деревянными нагелями;
• пористые материалы хорошо совмещаются с арматурой или шпильками;
• в качестве дополнительного крепления при установке стропил применяется отожженная проволока;
• шарнирное крепление предполагает смещение стропильных ног в процессе усадки дома.

Установка стропил

Монтаж стропильных пар осуществляется двумя способами: непосредственно на крыше, что весьма непрактично, либо на земле. При втором способе могут возникнуть трудности при перемещении собранных элементов на крышу. Установке собранных пар на мауэрлат предшествует подготовка запилов, делают их исключительно на стропильной ноге, чтобы не ослабить основу деревянной конструкции. Варианты крепления изображены ниже:

Для установки парных стропил применяют временные распорки и подкосы. Коньковый узел формируется соединением вверху стропильных ног. Процесс предполагает несколько вариантов выполнения задачи:

• небольшая конструкция двухскатной крыши допускает отсутствие опорного бруса;
• большие размеры обязывают применить стропильный брус, служащий в дальнейшем опорой для стойки.
• метод врубки.

Варианты обустройства изображены на фото:

Установка обрешетки облегчает крепление кровельного материала, ее шаг напрямую зависит от использованного покрытия:

• максимальный шаг 44 см возможен при обустройстве крыши шифером или профнастилом;
• расстояния 350 мм будет достаточно при покрытии металлочерепицей;
• мягкая кровля предусматривает сплошную обрешетку.

Установка стропил содержит массу нюансов, которые сложно предусмотреть заранее. Облегчить подготовку запилов и врубов способны шаблоны, выполненные из тонких досок. Видеоматериал также ответит на некоторые возникшие вопросы.

• Виды крыш частных домов

• Как правильно крыть крышу шифером

• Как крыть крышу профнастилом своими руками

• Устройство кровельного пирога под профнастил

Установка стропил двухскатной крыши своими руками + видео

Компания «Фокус» – строительство домов из теплоблоков, экоблоков > Статьи

Одним из самых ответственных этапов строительства дома является монтаж крыши, ведь для этого необходимо выбрать оптимальный вариант расположения стропил. Чтобы самостоятельно построить крышу, нужно рассмотреть несколько вариантов монтажа  кровли, а также узнать об последовательности выполняемых действий.

Содержание:

• Проектировка системы стропил
• Предварительная обработка дерева и подготовительные работы
• Мауэрлат
• Виды стропил
• Подготовка к установке
• Этапы монтажа
• Способы установки стропильных ног на стены
• Усиление стропильных ног дополнительными элементами
• Способы усиления поврежденных конструкций

Проектировка системы стропил

Для каждого дома следует проектировать стропильную систему, которая подходит именно для этого строения. Если этого не сделать, то нагрузка будет распределяться неравномерно, что может привести к перекосу крыши.

Для создания правильного проекта следует учитывать, что:

1. При необходимости в укладке утеплителя стропильную систему нужно делать таким образом, чтобы облегчить дальнейшую работу. Утеплители обычно продаются шириной
2. 1200 мм, поэтому шаг между стропилами следует подбирать с учетом именно этой характеристики. В противном случае утеплитель придется постоянно обрезать.
3. Мощность опор определяется сечением бруса, из которого они изготовлены. Также обращается внимание и на состояние древесины. Лучше выбирать смолистые брусья, так как они эксплуатируются дольше.

Предварительная обработка дерева и подготовительные работы

Перед началом работ брус необходимо обработать специальными составами, чтобы он был защищен от воздействия микроорганизмов и огня. Нанесение антисептика происходит до начала монтажа. Наносить состав нужно при помощи жестких кистей.

Чтобы состав защищал древесину как можно дольше, он наносится в два слоя (перед этим производится сушка материала). Установка стропил на крышу происходит только после полного высыхания нанесенных составов.

Подготовка начинается с проверки всех стен и перекрытий, а также проведение замеров. Если в некоторых местах стена отклоняется от горизонтали, это исправляется при помощи цементной стяжки. Если дом строится из дерева, неровности удаляются благодаря установке подкладок из древесины.

Для облегчения работы устанавливаются строительные леса. Они должны располагаться на уровне крыши.

Мауэрлат

Мауэрлат является основанием, на которое воздействует нагрузка, поэтому именно с него и начинается возведение стропильной системы. Расположение этого элемента осуществляется таким образом, чтобы равномерно распределять нагрузку с каждой опоры. Этот элемент стропильной системы представляет собой бревно или брус, который укладывается на внешние стены. Такой вариант создания стропильной системы является самым эффективным.

Важно! чтобы попадание влаги на мауэрлат не уменьшило его срок службы, под брус укладывается два слоя рубероида.

В роли мауэрлата используе6тся брус, сечение которого составляет 10Х15 см. Укладывается данный элемент после того, как произошло завершение строительства стен. После укладки до закрепления происходит определение горизонтали при помощи строительного уровня. Наиболее популярным способом крепежа является использование анкерных болтов.

Болты закрепляются на армированном поясе во время окончания постройки стены. После этого в брусе просверливаются отверстия, которые совпадают с расположением болтов.

Виды стропил

Перед постройкой стропильной системы необходимо определиться с типом используемых стропил. Они разделяются на 2 вида:

• наслонныке;
• висячие.

Если строение небольшое, используются только простые стропила, которые крепятся к мауэрлату и соединены между собой обрешеткой. Если же строение большой (например – жилой дом), то осуществляется сооружение более сложной конструкции крыши. Перед установкой стропил двухскатной крыши своими руками происходит выбор наклона, который определяется  исходя из предполагаемой нагрузки от снега и ветра.

Висячие стропила – это конструкция, которая опирается только в двух местах. Это означает, что при такой схеме промежуточные опоры не используются. Отличительной особенностью этого вида стропил является создание распирающей нагрузки на стены строения. Этот тип каркаса используется чаще всего при строении жилых домов. Если угол ската крыши меньше 45 градусов, то происходит установка дополнительных элементов. Чаще всего используются затяжки, которые соединяют стропила между собой.

Важно! Чем затяжка выше, тем она должна быть прочнее.

Для сооружения стропильной системы наслонного типа требуется третья опора, в качестве которой обычно выступает еще одна несущая стена.

Подготовка к установке

Перед началом работ стоит подготовить необходимые инструменты и расходные материалы. Чтобы избежать опасных ситуаций, лучше около дома соорудить строительные леса. Не стоит забывать и про индивидуальную страховку.

Для работы понадобятся:

• брус, сечение которого составляет 15Х15 см;
• гидроизоляционный материал;
• разводной ключ, который понадобится при закручивании анкерных болтов;
• строительный уровень;
• молоток;
• дрель;
• гвозди.

Для стропил выбирается брус, сечение которгго составляет 50Х200 мм

Этапы монтажа

Установка стропил двухскатной крыши происходит следующим образом:

• подъем бруса на крышу;
• выпиливание части нижних концов стропильных ног таким образом, чтобы при соприкосновении с мауэрлатом образовалось надежное соединение;
• соединение парных стропильных ног;
• установка крайних стропил и соединение их при помощи конькового прогона.

Чтобы стропильные ноги соединялись между собой более надежно, производится выпиливание половины их толщины в месте, где они соединяются. Вырезание частей стропил происходит на земле, так как на крыше делать это неудобно.

Перед монтажом стропил происходит разметка мауэрлата, чтобы соблюдать выбранный шаг между опорами.  Обычно расстояние между ними равно одному метру. Такие же отметки наносятся и на коньковый прогон.

Способы установки стропильных ног на стены

Если стропила устанавливаются на кирпичные стены, они закрепляются при помощи приспособления, называемого «ерш». Оно представляет собой элемент из металла, который вбивается в стену изнутри строения и петлей охватывает стропила.

На всех конструкциях, которые не дают усадку, закрепление происходит при помощи выпиливания в стропилах углубления для присоединения к мауэрлату. Прикрепление происходит при помощи гвоздей или уголков.

Важно! между стропильной системой и трубой должно быть расстояние не менее 130 мм.

Усиление стропильных ног дополнительными элементами

Если стропильная система уже создана, но владелец дома узнал, что она не приспособлена к тем нагрузкам, которые будут на нее воздействовать, ему необходимо укрепить стропила. Происходит это при помощи вставки дополнительных деревянных балок, которые имеют название подмоги. Прикрепление к стропилам происходит при помощи металлических хомутов или зубчатых пластин.

Также укрепление может происходить в случае, когда на середину стропил приходится слишком большая нагрузка, которая грозит сломать брус. Чтобы этого избежать, создаются дополнительные накладки на участок соединения с опорой. Новая часть стропильной системы может возводиться как выше, так и ниже старых элементов кровли.

Если установка происходит выше, то кроме укрепления кровли происходит и изменение уклона. Такой метод позволяет избежать потери времени на полную замену стропил и предполагает закрепление новых стропильных ног на тех, что уже установлены. Процесс изменения крыши начинается с удаления обрешетки. После этого происходит установка новых элементов, которые по способу соединения не отличаются от старой стропильной системы.

В некоторых случаях необходимо укреплять низ стропильной ноги. Это нужно в ситуациях, когда мауэрлат начинает гнить и становиться менее надежным. Для укрепления стропильных ног происходит прикрепление подкосов, упирающихся в мауэрлат или в дополнительный лежень. Для более надежного закрепления на стропилах  выпиливаются выемки. Дополнительные элементы крепятся при помощи гвоздей.

Способы усиления поврежденных конструкций

К методам восстановления поврежденных частей крыши относятся:

• монтаж деревянных накладок;
• создание прутковых протезов;
• использование накладок, опирающихся на балку.

Первый способ применяется при одиночном повреждении стропильных ног. Для усиления элемента стропильной системы происходит прикрепление деревянных накладок и закрепление их при помощи болтов или гвоздей. Дополнительные элементы должны надежно упираться в мауэрлат и закрепляться в таком положении при помощи скрутки.

Прутковые протезы чаще применяются при массовом повреждении стропил. Для укрепления сначала происходит установка временных опор, чтобы стропила находились в неподвижном положении. После этого происходит выпиливание поврежденных частей конструкции. Затем надевается протез, который упирается в мауэрлат.

Накладки, которые опираются на балку, используются в случае, когда сгнила часть мауэрлата. В таком случае этот участок выпиливается. Для опоры стропильной ноги создается дополнительный усиливающий подкос, который упирается в заранее закрепленную балку. Балка располагается ниже мауэрлата, если это позволяет конструкция стены. Для того, чтобы сделать обрешетку в месте, где уже нет опоры, происходит присоединение дополнительной доски, на которую и крепится обрешетка.

Похожие статьи

• Односкатная крыша своими руками: фото, чертежи, схемы, видео

  Простая в возведении и дешевая по стоимости односкатная крыша подойдет для бани , частного дома, беседки или хозяйственных построек. Простота конструкции…

• Крепление балясин и столбов лестницы: как поставить своими руками, видео как установить на тетиву

  Крепление балясин и столбов лестницы можно произвести своими руками, главное — действовать последовательно и аккуратно Многие домашние умельцы стремятся…

• Конструкция мансардной крыши малоэтажного дома: использование строп, видео

  Среди многочисленных вариантов устройства кровли в частном доме/коттедже, двухскатная мансардная крыша является несомненным лидером, поскольку при…

Строительство более прочных крыш | Simpson Strong-Tie

• Дом
• Строительство более прочных крыш

Как сделать каркасные соединения крыши более прочными

В некоторых регионах каркасные крыши могут быть предпочтительнее, когда гибкость формы крыши является желательной конструктивной особенностью. Эта гибкость может помочь создать открытое пространство внутри дома или более просторный чердак. Различные линии крыши, которые возможны в домах с каркасным каркасом, также могут повысить привлекательность и рыночную стоимость для некоторых покупателей жилья.

Наши новейшие соединители были разработаны для максимально интуитивного соединения каркаса крыши, чтобы обеспечить строительство более безопасных и прочных домов. Вот три причины рассмотреть возможность использования соединителей на вашей следующей построенной на месте крыше:

• Простота конструкции: Соединители могут упростить строительство. Они не только обеспечивают проверенные средства выполнения критических соединений, но также просты в правильной установке и устраняют сложную и трудоемкую установку гвоздей. Например, распространенной точкой соединения является нарожное стропило с вальмой. Требуется много времени и опыта, чтобы сделать хороший составной разрез под углом и хорошее соединение. Во многих случаях обрезанный конец просто прибивается гвоздями с меньшей точностью. Но создание такого же соединения с помощью разъема помогает избавиться от догадок и укрепить его.
• Более надежный путь нагрузки: Специально разработанные и протестированные в лаборатории, эти кровельные соединители обеспечивают более надежное соединение, чем гвозди, которые могут быть затруднительны для последовательной правильной установки.
• Требование в некоторых случаях:  Вместо IRC-соединения с помощью одних только гвоздей или со стропильными балками, упирающимися друг в друга вдоль коньковой доски с потолочной балкой, используемой в качестве натяжной связи, стропила в соборном потолке должны иметь вертикальное поддержка с обоих концов. В результате стропила требуют надежного соединения с коньковым брусом. ¹  Кроме того, при деревянном каркасе вальмовые стропила часто опираются раскосом на несущую перегородку внизу. ²  С соборным потолком это невозможно, поэтому требуется надежное соединение с коньковой балкой.

Эти проблемы с соединением можно решить с помощью соединителей, в том числе стропильной подвески LRUZ, наклонного соединителя HHRC, регулируемой в полевых условиях подвески на домкратных стропилах LSSJ и наклонной/наклонной стропильной подвески LSSR.

Легкий способ сделать более прочную крышу

Из-за проблем с подключением, возникающих при таком другом пути нагрузки, наша команда инженеров имела в виду монтажников и проектировщиков, когда мы создавали новые подвески. Эти последние дополнения — наклонная/наклонная подвеска для стропил LSSR, регулируемая в полевых условиях подвеска LSSJ, подвеска для стропил LRUZ и наклонная подвеска для стропил HHRC — обеспечивают самое простое соединение с наилучшей доступной производительностью.

Запатентованная подвеска для стропил LSSR с наклоном и наклоном представляет собой следующее поколение подвесок для стропил, регулируемых в полевых условиях. Ключевой особенностью является то, что его можно установить после того, как все стропила будут прибиты на место. Универсальная вешалка, которую можно отрегулировать до угла наклона до 45°, а также инновационное вращающееся сиденье на петлях для регулировки наклона до 45°.

Информация о продукте ЛССР

Регулируемая в полевых условиях домкратная подвеска Simpson Strong-Tie LSSJ — идеальная подвеска для соединения нарожных стропил с вальмовыми/ендовильными элементами. Его простая конструкция делает установку интуитивно понятной и быстрой, что приводит к снижению трудозатрат. Благодаря универсальному шарнирному сиденью, LSSJ легко регулируется в полевых условиях для типовых уклонов стропил с максимальным уклоном 12:12. Он поставляется предварительно согнутым с перекосом 45 °, что делает его готовым к установке в наиболее типичных условиях стропила, и может быть отрегулирован в полевых условиях для меньшего перекоса. Лучше всего то, что его можно установить после того, как домкрат временно прибит на место.

Информация о продукте LSSJ

HHRC — это тяжелый, наклонный соединитель, который прикрепляет вальмовые и кровельные балки к концу коньковой балки. Он выдерживает более высокие нагрузки на бедра и может использоваться с конструкционными композитными пиломатериалами, клееным брусом и цельными пиломатериалами. HHRC обеспечивает оптимальную допустимую нагрузку при установке с помощью винтов Simpson Strong-Tie Strong-Drive® SD Connector (входят в комплект поставки каждого соединителя). Коньковое соединение с открытой спиной позволяет регулировать высоту, а регулируемые в полевых условиях наклоны бедер облегчают сопоставление во время установки.

Информация о продукте HHRC

LRUZ предлагает модернизируемое решение для тех применений, где требуется экономичное соединение стропила с коньком. Разработанный для использования с цельнопиленными стропилами 2x, LRUZ может быть установлен как до, так и после установки стропила. Регулируемое в полевых условиях сиденье помогает повысить эффективность работы, устраняя несоответствие углов в поле и время выполнения заказов, связанное со специальными заказами. Грузоподъемность LRUZ выгодно отличается от других подвесок для стропил при сниженной стоимости и использовании меньшего количества крепежных элементов.

Информация о продукте LRU

Ссылки по теме

• Карта снеговой нагрузки ICC на грунт
• Калькулятор пролета Американского совета по дереву для балок и стропил
• Руководство по изготовлению деревянных каркасов Американского совета по дереву
• Таблицы пролетов Американского совета по дереву для балок и стропил
• Таблицы пролетов балок Southern Pine Ridge

Узнайте больше о более прочных крышах

Соединители для деревянных конструкций

Калькулятор наклона и перекоса

Подъем стропил и коньковой доски

Вот подробный взгляд на процесс подъема стропил и коньковой доски. Положите несколько временных досок на балки чердака и открытую часть кабины, по которой можно ходить, затем выполните следующие действия:

1. Поднимите первую пару стропил над одной торцевой стеной кабины без коньковой доски между ними вверху. Закрепите нижние концы стропил с помощью одного шипа длиной 8 дюймов в каждом, вбитого на дюйм или около того в верхнюю часть стены. Вы вбьете эти шипы до упора позже, а пока оставьте их длинными на тот случай, если позже вам понадобится снять и переставить стропила.

2. Таким же образом приподнимите и временно закрепите вторую пару стропил где-то посередине кабины, в том месте, где заканчивается коньковая доска.

3. Попросите двух человек удерживать коньковую доску между двумя парами стропил. Верхний край коньковой доски должен совпадать с верхним краем стропил.

4. Сдвиньте одно стропило в сторону и за его отметку сбоку на коньковой доске, затем вкрутите три винта 3 1/2” через коньковую доску в конец стропила, чтобы закрепить его.

5. Наденьте другое стропило задней части снова на его отметку, затем закрепите его еще тремя шурупами 3 1/2 дюйма, ввернутыми под углом через коньковую доску в торец.

6. Повторите процесс для другой коньковой доски. Его внутренний конец поддерживается той же парой внутренних стропил, а его внешний конец поддерживается другой парой стропил над другой торцевой стеной кабины.

7. Установите раскос 2×4 под углом вниз от коньковой доски к одной из балок чердака, используя винты 3 1/2” с обоих концов. Это делает эти начальные стропила прочными, в то время как остальная часть конструкции крыши поднимается.

8. Заполните промежутки вдоль стены дополнительными парами стропил, установленных по их отметкам и сходящихся на коньковой доске. Во время работы следите за стропилами и следите за тем, чтобы они поднимались прямо и параллельно друг другу. Если есть ошибка в отметках, которые вы сделали на коньковой доске или стенах, смещение стропил — это то, как это проявится.

9. В завершение добавьте раскосы карниза 2×4, затем четыре стропила образуют передний и задний карнизы.

Перед тем, как покрыть стропила пиломатериалами, чтобы сформировать законченную крышу, пришло время обрезать нижние концы стропил, чтобы они были расположены под правильным углом и находились в идеально прямом положении. Вы могли бы подрезать нижние концы стропил перед установкой, но вероятность того, что концы будут идеально выровнены, невелика. Вместо этого используйте меловую линию, чтобы сделать отметку на верхней части стропил на расстоянии 21 дюйм от точки, в которой находится стена. Используйте уровень, чтобы отметить вертикальные линии вниз от этих отметок, обрежьте стропила в этих точках с помощью ручной пилы, затем отметьте горизонтальные линии для обрезки стропил, чтобы получилась горизонтальная поверхность шириной 4 дюйма. Аккумуляторная ручная пила позволяет вам эффективно выполнять большинство этих разрезов, но вам понадобится хорошая ручная пила, чтобы работать в тесном контакте, чтобы сделать некоторые разрезы. Дальше идет установка блокировки между стропилами, поэтому обязательно посмотрите видео, чтобы получить представление о том, как это должно происходить.

Блокировка и концы стропил

Покрыть крышу досками — это следующий важный шаг, но есть три меньших задачи, которые необходимо выполнить, прежде чем приступить к этой работе. Первый включает установку коротких отрезков 2×6, обрезанных таким образом, чтобы они помещались между каждым стропилом. Это важно, потому что он заполняет пространство между верхней частью стен кабины и нижней стороной досок крыши. Один край этих наполнителей необходимо обрезать под углом 45º, чтобы он соответствовал нижней стороне крыши, в то время как нижние края остаются прямыми, поскольку они опираются на верхнюю часть стены. Вырежьте каждый наполнитель по индивидуальному заказу, чтобы он помещался между отдельными стропилами. Используйте уровень или линейку, чтобы убедиться, что они установлены вертикально. Каждый блок-заполнитель по сути является продолжением внешней поверхности стен. Эта блокировка никак не может быть удобно установлена ​​после установки досок на крыше, поэтому установите ее сейчас. После этого идет строительство и установка фронтонной стены, как вы увидите в следующем видео.

ВИДЕО: Блокировка и концы стропил

https://www.youtube.com/watch?v=_Bi1FfVYBqcВидео не может быть загружено, так как отключен JavaScript: Как построить хижину – герметизация стропил и стен (https://www.youtube.com/watch?v =_Bi1FfVYBqc)

Фронтонная стена в сборе

Фронтонные стены — это второе, что вам нужно вычеркнуть из списка, прежде чем приступить к обшивке крыши. Фронтоны — это треугольные секции стен, построенные под крышей, и хотя вы можете построить фронтонные стены горизонтально, прежде чем поднимать их, в случае этой хижины гораздо проще строить их по частям.

Начните с вырезания и установки горизонтальной нижней пластины вдоль верхней части стены. Затем отрежьте две угловые верхние пластины, прикрепленные к нижней стороне стропил, которые выровнены с внешними поверхностями здания. Вам нужно будет сделать это вдоль передней и задней стенок. Все концы этих пластин также необходимо обрезать под углом 45º, чтобы они вошли в нижние углы крыши и вдоль коньковой доски. Винты лучше всего подходят для крепления этих пластин 2×6.

ВИДЕО: Строительство фронтонных стен

https://youtu.be/-XhbCKmLN2oВидео не может быть загружено, так как отключен JavaScript: Как построить хижину — строительство фронтонных стен (https://youtu.be/-XhbCKmLN2o)

Отметьте на нижней пластине расположение стоек, которые будут обрамлять окна верхнего этажа. Сделайте то же самое для стоек, которые будут формировать саму стену. Теперь вам нужно вырезать шпильки фронтона стены, которые имеют три атрибута:

.

1. Квадрат на нижних концах.

2. Угол 45º на верхних концах.

3. Правильная длина, чтобы поместиться по вертикали между верхней и нижней пластинами в каждом конкретном месте.

Вот как это сделать. Начните с вырезания и установки короткой части нижней пластины, которая идет поверх первой нижней пластины. Это называется пластиной-наполнителем, и ее размер позволяет заполнить пространство между нижним углом фронтонной стены и первой стойкой. Затем отрежьте первую стойку на несколько дюймов длиннее, чем нужно, чтобы она поместилась на своем месте, затем держите стойку в вертикальном положении с помощью уровня, чтобы ориентироваться. Проследите нижний край угловой верхней пластины на верхней части этой стойки фронтона, чтобы определить идеальную длину, которую она должна иметь, снимите стойку, а затем отрежьте ее под отмеченным углом на ножовке. Убедитесь, что шпилька правильно встала на свое место, затем закрепите ее винтами, ввернутыми в конец короткой секции нижней пластины, которую вы добавили, и наклонной верхней пластины. Повторите процесс добавления пластины-наполнителя, вырежьте на заказ стержень с наклонным верхним концом, а затем закрепите этот стержень. Когда ваши фронтонные стеновые рамы готовы, нанесите обшивку снаружи. Пришло время укладки половой доски чердака, детали которой показаны в следующем видео.
