Как правильно армировать газобетонную кладку: Армирование стен из газоблока, все возможные способы

диаметр, толщина и расчет арматуры для армирования

Среди всех каменных кладочных материалов, автоклавный газобетон отличается наибольшей пористостью. Теоретически он может быть конструкционным, с плотностью до 1200 кг/м3 и классом прочности В15, но на практике заводы выпускают только конструкционно-теплоизоляционные марки плотностью не более 700 кг/м3, так как в малоэтажном домостроении высокая прочность не столь важна, как низкая теплопроводность.

Малое сопротивление сжатию, свойственное лёгкому камню, провоцирует трещинообразование, и чтобы его предупредить, производится армирование газобетона арматурой. Какие материалы для этой цели используются, и по какому принципу внедряются в кладку, мы и расскажем далее.

Содержание

1. Для чего нужно армировать газобетон
2. Какую арматуру использовать
3. Подготовка к процессу армирования
4. Какие инструменты и материалы нужны
5. Расчёт по толщине арматуры
6. Технология армирования стержнями
7. Первый ряд
8. Как делать стыковку арматуры по длине и перевязка с поперечными стенами
9. Армирование под оконным проемом
10. Особенности вертикального армирования
11. Заключение
12. Калькулятор дома из газобетона

Для чего нужно армировать газобетон

Вообще, в армировании нуждается любая кладка, а не только газобетонная — другое дело, что показания к усилению могут быть разными. Даже кладка из полнотелого кирпича (керамического, силикатного, бетонного), в определённых условиях нуждается в армировании – что уже говорить о стенах из поризованного материала с тонкими нежёсткими клеевыми швами.

Сильнее всего газоблочная кладка реагирует на подвижки основания, на неравномерные нагрузки и неровное положение блоков в ряду. Поэтому технология строительства из этого материала предусматривает ряд мер, способных снизить вероятность растрескивания блоков, одной из которых является армирование газоблока арматурой.

В первую очередь, усиление требуется зонам, где кладка прерывается – а это оконные и дверные проёмы. В дверях армируется ряд над проёмом, когда в нём не предусмотрена перемычка. При наличии перемычки, арматура укладывается под пятой опирания, с заведением её в тело кладки минимум на 50 см. Оконный проём армируется не только сверху, но и под подоконником. В обязательном порядке армируется первый ряд стеновой кладки.

Всё остальное индивидуально, и зависит от конструктива здания и условий его строительства. От них зависит, надо ли закладывать арматуру через 100 см по всей высоте стен, хотя большинство строителей считает, что лишним это точно не будет. Если есть проект, в нём будут указаны точные места закладки арматуры.

Вот в каких случаях армирование газобетонных блоков арматурой по всей высоте стен обязательно:

1. Возведение домов в сейсмически неблагополучных районах.
2. При строительстве на просадочных грунтах и высокой вероятности пучения, так как есть опасность неравномерной осадки здания.
3. Близость автодорог и ж/д магистралей, распространяющих вибрацию.
4. Массивность постройки, с тяжёлыми железобетонными перекрытиями и лестницами.
5. Перепады высоты стен и крыш, наличие пристроек меньшей этажности (они дают разную нагрузку на грунт).
6. Пролёты стен длиннее 6 м и выше 3 м.

Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

Общую жёсткость коробки здания, а так же равномерное распределение усилий от стропил и перекрытий, обеспечивает распределительный пояс – замкнутая по периметру монолитная балка с арматурой внутри. При её отсутствии – а это возможно при устройстве перекрытий из деревянных балок, горизонтальное армирование располагают под тем рядом, в который врезаются балки, и выше него.

Какую арматуру использовать

Выбор материалов для армирования кладок достаточно широк, но если классифицировать их по сырьевому признаку, то вариантов всего два: металл и полимерный композит. И то, и другое может использоваться в разных формах, но в основном это стержни и сетки (хотя металл ещё можно использовать полосовой).

• Стальная арматура является классикой жанра, и если в кирпичной кладке применить её сложно из-за невозможности закладки в шов заданной толщины, то в ячеистобетонных кладках под стержни попросту вырезаются пазы, что и решает проблему.
• Однако не всё так радужно: процесс штробления увеличивает трудоёмкость кладки, а необходимость заполнять выемки клеем увеличивает расходы на покупку смеси. Всё это не может не влиять на себестоимость стен, поэтому строители обратили самое пристальное внимание на сетки.

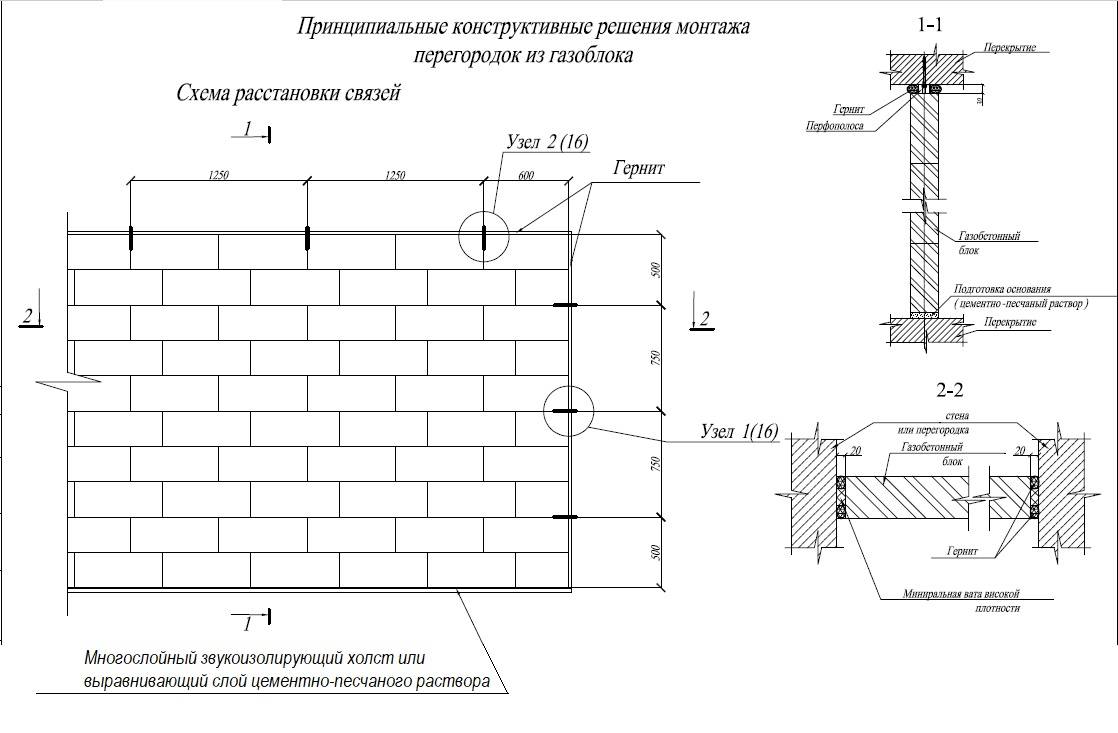

Армирование перегородок из газобетона

Подробнее

• Их несомненным преимуществом является малая толщина, позволяющая производить армирование без утолщения шва и лишних технологических операций. Особую популярность приобрели сетки композитные – стеклопластиковые, базальтовые. Они прочны на разрыв, надёжны и легки.
• Плохо одно: под воздействием щелочной среды цементного раствора, они со временем разрушаются. По этой причине для кирпичной кладки, которая ведётся исключительно на ЦПС, композитные сетки и стержни не используют. Зато для газобетонной кладки, которая может вестись и на полиуретановом клею, полимеризованные материалы подходят идеально.

Рассмотрим в целом, какой арматурой можно армировать газобетонную кладку:

Вид арматуры	Комментарий
Стальные прутки	Рассказывая, какой арматурой усилить газобетонную кладку, нельзя обойти вниманием стальные прутья, так как данный вариант стал применяться первым. Для усиления кладки можно использовать такие виды стержней: гладких, класса A-I, и с винтовым рифлением, классов A-II — A-IV. Диаметр арматуры для армирования газобетона определяется расчётом.
Кладочная стальная сетка	Кладочные сетки защищают от коррозии цинкованием. Их изготавливают из проволоки Вр1 различного диаметра, которую сваривают, придавая изделиям вид карт или рулонов. Для газобетонной кладки используют сетки толщиной не более 2,5-3 мм, с размером ячейки 25*25 или 30*30 мм. Ширину сетки подбирают так, чтобы она соответствовала толщине кладки (на 4-5 см меньше). Длина стандартных карт составляет 1,5 или 2м. Обратите внимание: Чаще всего такой вариант армирования газобетонной кладки применяется, когда она ведётся параллельно с облицовкой кирпичом. В таком случае, сетка одновременно усиливает газобетонную кладку, и является связью между двумя слоями стенового пирога.
Перфолента	Невероятно удобно выполнять армирование стен из газобетонных блоков арматурой в виде полос с перфорацией. Это стальная полоса из оцинкованной стали, толщиной 4-8 мм, либо монтажная перфолента толщиной 0,55-1,0 мм. Первую, как и стержни, в процессе кладки нужно утапливать в штрабы из-за существенной толщины, вторую просто закладывают в шов, закрепляя ленту через монтажные отверстия саморезами. У монтажной ленты масса преимуществ перед стержнями и толстой полосой: более низкая цена; малые габариты и вес, что снижает расходы на доставку; не нужно тратить время и силы на штробление; экономия раствора. Недостатком является небольшое сечение арматуры, что снижает надёжность усиления, и вынуждает увеличивать количество полос. Поэтому такая арматура для газобетонных блоков используется в основном при возведении перегородок.
Композитные стержни	Прекрасной альтернативой стальной арматуре стали стержни с полимерным происхождением, изготавливаемые из термопластиков с кварцевым, базальтовым или стекловолоконным наполнением. Они мало весят, имеют высокую коррозионную устойчивость и не уступают стали в прочности на разрыв. Композитная стержневая арматура, как и стальная, изготавливается в виде гладких и рельефных стержней. При подборе толщины арматуры для газобетона точно так же производят расчёты, но учитывая более высокую прочность стеклопластика на разрыв (в 2,5 раза), в итоге получается, что диаметр композитного стержня на одну-две единицы может быть меньше. Не зря такую арматуру используют даже для армирования фундаментов.
Композитная сетка	О достоинствах композитной арматуры упомянуто выше. Это касается и сеток, просто форма изделий другая. Как и в случае со стальными сетками, стеклопластиковые очень удобно использовать для тонкошовного монтажа блоков. Выше упоминалось, что полимеры не очень хорошо переносят щелочную среду, которая со временем разрушает их структуру. Зато они идеально взаимодействуют с другими полимерами. Для монтажа ГБ на цементные растворы лучше использовать стальную сетку, а при использовании полиуретанового клея – композитную.

Дом из бруса

23%

Дом из кирпича

17.17%

Бревенчатый дом

13.09%

Дом из газобетонных блоков

21.49%

Дом по канадской технологии

10.45%

Дом из оцилиндрованного бревна

3.29%

Монолитный дом

3.95%

Дом из пеноблоков

4.22%

Дом из сип-панелей

3.34%

Проголосовало: 3979

Подготовка к процессу армирования

Решать, через сколько рядов кладки требуется устанавливать арматуру, нужно исходя из высоты используемых блоков. Допустим, у вас изделия размером 600*375*250 мм, где последний параметр – это высота. Согласно норм, горизонтальное армирование кладки производится не более, чем через 1000 мм по высоте стены. Соответственно, это 1000:250=4 блока. Газоблок может иметь высоту и 200 мм – в таком случае, укладка арматуры в газобетонные блоки может производиться в каждом пятом ряду.

Что касается технологических операций, которые нужно выполнять в процессе, их набор будет зависеть от того, какую арматуру использовать для армирования газоблока. Соответственно, и комплект инструментов требуется разный. Уточнять нюансы будем уже по ходу повествования.

Какие инструменты и материалы нужны

Армирование неотделимо от процесса кладки, поэтому инструменты подбираются по общему списку. Корректируется он не только в зависимости от вида применяемой арматуры, то и типа используемого клея. Смеси на основе цемента требуется затворять водой, поэтому нужна тара и строительный миксер.

Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

При использовании клея ППУ нужен только монтажный пистолет, посредством которого содержимое тубы дозируется на поверхность блока. То же самое касается и арматуры, которую по принципу монтажа можно разделить на два типа: стержни и сетки. В первом случае, для нарезки пазов нужен штроборез, а во втором необходимость в нём отпадает.

В остальном, перечень инструментов при работе с газобетоном выглядит так:

• Кельма-ковш, каретка или зубчатый шпатель. Используют для дозирования и распределения по поверхности клея (только цементного).
• Режущий инструмент. Для газобетона это или ножовка с победитовым полотном, или сабельная пила. Для стержневой арматуры – УШМ, для полосы и сетки — ножницы по металлу. Стеклопластиковую сетку можно порезать прямо в рулоне той же ножовкой, что и газоблок.
• Рубанок, тёрка по газобетону. Нужны для выравнивания мест срезов на блоках и устранения перепадов в рядах.
• Захват для переноски блоков. Используют при перемещении гладких блоков, не имеющих захватных карманов.

Носить много газоблоков неудобно, а чтобы решить эту проблему, нужен захват для газобетонных блоков

Подробнее

• Киянка. Требуется для коррекции положения блоков при укладке на клей.
• Щётка. Нужна для удаления пыли и мусора с поверхности перед нанесением клея.
• Причальный шнур. Устанавливается на маячные блоки и служит ориентиром для ровности рядов кладки.
• Водяной и пузырьковый уровни. Нужны для контроля плоскости кладки по вертикали и горизонтали.

Расчёт по толщине арматуры

В отличие от сеток, равномерно перекрывающих ширину ряда кладки, стержни устанавливаются штучно, а иногда в один ряд, поэтому толщина арматуры для армирования газобетонных блоков имеет первостепенное значение. По нормам суммарная площадь поперечного сечения арматуры должна быть не меньше 0,02% от площади сечения армируемой кладки. Значит, требуется определить эту самую площадь сечения, что мы и сделаем на конкретном примере.

Толщина шва в газобетонной кладке зависит от конкретного выбора, а он, в свою очередь — от геометрической точности граней блока.

Подробнее

Допустим, у вас будет производиться армировка газоблока 300 мм на стенах высотой 2800 мм. Произведение этих параметров даст нам площадь сечения: 840000 мм2. 0,02% от этого числа составляет 168 мм2. При установке двух рядов арматуры через каждый метр, всего на стене будет устанавливаться 6 рядов стержней (3х2) (не считая армопояса поверху).

Чтобы определить их диаметр, нужно воспользоваться таблицей. Из неё видно, что при установке 6 стержней их диаметр должен составлять не менее 6 мм, хотя европейские производители газоблоков рекомендуют минимум 8 мм.

Примечание: Если при той же высоте толщина стены будет увеличиваться, арматуру нужно будет закладывать чаще. Чтобы не производить расчет арматуры для армирования газобетона, нужно просто знать, что для стен толщиной до 200 мм в ряды закладывают одинарные стержни толщиной 8 мм (по центру). При толщине стен 250-300 мм нужно устанавливать два стержня по 6 мм; в более толстых стенах – три ряда по 6 мм минимум.

Технология армирования стержнями

Армирование стержнями в продольных рядах называется конструкционным, и осуществляется в устроенных в штрабах бетонных поясках, лежащих параллельно горизонтальным швам кладки. Сечение штробы 25*25 мм и располагается она в 60 мм от края блока.

Нарезать пазы можно с помощью разных инструментов:

• ручным штроборезом – трудоёмко, но образуется минимум пыли;
• болгаркой – гораздо легче, но пыли море;
• электрическим штроборезом – легко, быстро и пыли практически нет, но инструмент недешёвый.

Как правильно крепить облицовку из кирпича к газобетонным блокам

Подробнее

Пыль ухудшает адгезию, поэтому перед тем, как армировать кладку из газобетона, штрабы тщательно очищаются щёткой и увлажняются. Индикатором достаточной влажности будет изменение цвета бетона внутри штрабы. Выемка на две трети заполняется клеевой или пескоцементной смесью, после чего в неё утапливают стержни.

Первый ряд

Этот ряд является начальным, и именно за счёт него всей кладке обеспечивается надлежащая жёсткость. Поэтому, даже когда основная кладка ведётся на клею, первый ряд блоков всегда монтируется на обычный цементно-песчаный раствор. Его плотность, а соответственно и прочность на изгиб и сжатие, гораздо выше, чем у любого клея.

Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

Перед монтажом блоков основание с помощью того же ЦПС выравнивается (если надо), гидроизолируется рулонным материалом, после чего производится установка сначала маячных блоков, а потом, по натянутому причальному шнуру, и остальных.

Главной задачей при устройстве первого ряда, является максимально качественное выравнивание по высоте. То есть, с помощью рубанка по газобетону нужно устранить перепады поверхности, образовавшиеся за счёт отклонений в размерах блоков. Затем уже начинают нарезку и заполнение штроб заподлицо с поверхностью блоков.

Прежде, чем начинать кладку следующего ряда, раствору в штробах нужно дать хорошо затвердеть.

Как делать стыковку арматуры по длине и перевязка с поперечными стенами

При продольном армировании, коим и является закладка стержней в горизонтальные ряды, арматура при торцевом стыковании должна или свариваться между собой, или увязываться проволокой с нахлёстом не менее 200 мм. При связывании стержни должны заканчиваться крюками, образующими Г- или П-образный хомут, что позволяет произвести надёжное соединение с арматурой перпендикулярной стены. Главное – правильно согнуть стержень: не на излом (не греть, и не подпиливать), а сделать радиусный изгиб.

Если у вас нет специального гибочного станка, с помощью которого можно быстро и качественно гнуть арматуру, придётся приобретать готовые элементы нужной формы от производителя. Их привязывают к прямым участкам с нахлёстом не менее 80 см. В середине стены стыковать арматуру никогда не приходится, так как длина стержней 12 м вполне позволяет этого избежать.

Армирование под оконным проемом

В местах расположения оконных проёмов кладка прерывается, а возрастающие нагрузки на их границах провоцируют образование трещин. Поэтому арматура закладывается под проёмом вне зависимости от того, какой этот ряд по счёту. С очерёдностью рядов горизонтального усиления нижняя грань проёма обычно не совпадает. Арматура закладывается не по всей длине стены, а только ниже проёма, с заведением концов стержней в толщу стены минимум на 50 см в ту и другую сторону.

Вообще, ориентиром тут является ширина проёма: 1/3 часть его определяет глубину заведения арматуры в кладку. Средняя ширина стандартного окна составляет 150 см, отсюда и минимальные 50 см. Если же проём больше – например, 237 см, тогда выпуски арматуры должны быть по 79 мм с каждой стороны. При усилении зон опирания перемычек, арматура заводится за вертикальные границы проёма на 25 см.

Отсутствие перемычек допустимо, но только при ширине проёмов менее 120 см. Однако требуется соблюсти такое условие: выше окна или двери должна быть сплошная кладка высотой не меньше 2/3 от ширины проёма. Для 90-сантиметрового проёма это 60 см, или три ряда газоблоков высотой по 20 см, в первый из которых обязательно закладывается арматура – с таким же выносом, как и внизу оконного проёма.

Минимальный диаметр арматуры для армирования газоблоков, используемый для усиления низа и верха проёма – 8 мм.

Особенности вертикального армирования

Тот способ усиления, о котором говорилось выше, называется горизонтальным, так как арматура закладывается в горизонтальные ряды кладки. Однако существуют и технологии вертикального армирования, которое гораздо эффективнее помогает стенам сопротивляться боковым нагрузкам.

Их воздействию подвергаются стены домов, возводимых на склонах, в зоне возможного схода селей, регионах с преимущественно сильными ветровыми нагрузками и повышенной сейсмоопасностью. Горизонтальное армирование тоже работает неплохо и применяется чаще, но есть ситуации, когда требуется предусмотреть оба варианта.

Комбинация двух видов армирования даёт наиболее надёжную защиту здания при сейсмической активности грунта. Кроме этого, вертикальное армирование даёт возможность:

1. Увеличить несущую способность стен, возведённых из газоблоков минимальной плотности (их используют ради низкой теплопроводности).
2. Организовать равномерную передачу нагрузки от габаритной монолитной конструкции – например, длинной балки, перекрывающей сквозной пролёт.
3. Усилить перевязку сопрягаемых стен и угловых зон зданий.
4. Усилить проёмы в стенах и узкие простенки.
5. Обеспечить несущую прочность колоннам.

Принцип вертикального армирования заключается в том, чтобы пропустить стержневую арматуру по устроенным в кладке вертикальным каналам, связав между собой фундамент дома и верхний монолитный пояс в единую жёсткую структуру. В зависимости от конкретных условий строительства, вертикальное армирование может производиться только в пределах первого этажа или по всей высоте здания вплоть до фронтонов.

Коробка бескаркасного здания, подвергнутая вертикальному армированию, работает по тому же принципу, что и вариант на железобетонном каркасе. Несущую способность обеспечивает вертикальный армокаркас, а кладка всего лишь выполняет функции ограждения и теплоизолятора.

Если при горизонтальном армировании может применяться арматура диаметром 6-8 мм, в том числе и стеклопластиковая, то при вертикальном армировании она должна быть только стальная с периодическим профилем, диаметром не менее 14 мм. Закладывают стержневую арматуру в сквозные штрабы, пробуренные в обычных блоках корончатым сверлом. В альтернативном варианте их устанавливают в каналы, образованные пустотами вентиляционных О-блоков. Между элементами каркаса должно быть расстояние не менее 50 мм, это пространство заполняется тяжёлым бетоном класса В15 — В22,5.

Для эффективной работы арматуру анкеруют в горизонтальных поясах. В фундаменте для связки стеновой арматуры закладывают Г-образные соединительные элементы с отгибом от 20 см, который должен быть заглублён в монолит на 15 см. К ним, с нахлёстом от 61 см приваривают стержни, которые и будут заводиться в вертикальные каналы стен. Сверху предусматривают длинные выпуски, которые путём загиба и приваривания будут заанкерованы в армопоясе.

Заключение

О том, как правильно армировать газобетонную кладку, и какую арматуру для этой цели можно использовать, мы рассказали довольно подробно и надеемся, что информация окажется полезной. Когда ведётся проектируемое строительство, заказчику вообще не приходится ломать голову над этим вопросом: за него всё продумают и просчитают специалисты – останется только согласовать смету. Что же касается беспроектного строительства, которое обычно ведётся в частном секторе, то, не зная броду, всегда лучше подстраховаться и выполнить армирование не только в самых нагруженных зонах, но и по всей высоте стен.

Калькулятор дома из газобетона

Ваши пожелания:

Плита + ростверк

Цокольный этаж

Газобетон

Металлическая

Натуральная

Гибкая

Штукатурка

Кирпич

Плитка

Инженерия

Отделка

Итого по проекту

В указанную стоимость входят следующие виды работ:

с учётом материалов, их доставки и аренды спец техники

* — Цена ориентировочная и не является публичной офертой.
Актуальные цены могут быть указаны только в смете по строительству
дома.

Вы можете задать свой вопрос нашему автору:

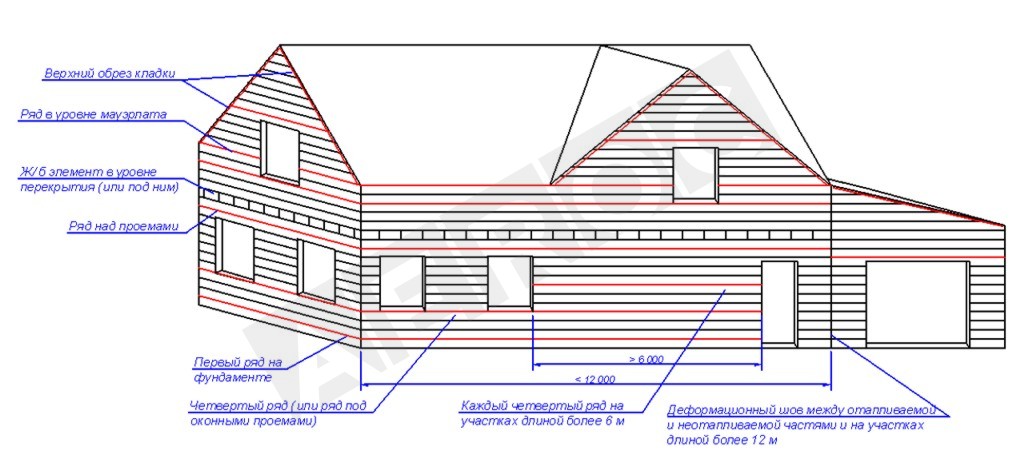

Схема армирования кладки из газобетона Стоунлайт

Исследование стен из кладки из автоклавного газобетона с горизонтальным армированием при сжатии и сдвиге Академическая исследовательская работа по теме «Гражданское строительство»

CrossMark

Доступно на сайте www.sciencedirect.com 16) 918-924

Procedía Engineering

www.elsevier.com/locate/procedia

Всемирный многопрофильный симпозиум по гражданскому строительству, архитектуре и городскому планированию 2016,

WMCAUS 2016

Исследование стен из автоклавного газобетона с горизонтальным армированием на сжатие и сдвиг

Радослав Ясинскиа*, Лукаш Дробеца

100 Гливице, Польша

Резюме

В статье описаны исследования влияния армирования швов постели на прочность на сжатие и сдвиг кладки из автоклавного газобетона (типа 600 кг/м3). 18 усиленных моделей на сжатие и 18 образцов на диагональное сжатие были испытаны в соответствии с рекомендациями EN 1052-1:2000 [4] и ASTM E519.-81 [1] код. Испытания стен на сжатие показали, что армирование влияет на прочность на сжатие и деформируемость стены. Исследования стенок сдвига показали, что наиболее благоприятное влияние на сопротивление сдвигу оказывает арматура стального конструкционного ферменного типа при нанесении раствора на верхнюю и нижнюю поверхности блоков (двойных стыков). © 2016 Авторы. Опубликовано ElsevierLtd. Это статья в открытом доступе под лицензией CC BY-NC-ND (http://creativecommons.Org/licenses/by-nc-nd/4.0/).

Рецензирование под ответственность оргкомитета WMCAUS 2016

Ключевые слова: Автоклавный газобетон, газобетон, прочность на сжатие, прочность на сдвиг, модуль упругости;

1. Введение

Во многих публикациях можно найти информацию о положительном влиянии армирования на механические свойства кирпичной кладки [5,6]. Однако в мировой литературе трудно найти результаты испытаний, описывающих воздействие армирования. В статье описаны исследования влияния 3-х видов армирования швов основания на прочность на сжатие и сдвиг кладки из автоклавного газобетона (типа AAC, 600 кг/м3).

* Автор, ответственный за переписку. Тел.: +48 32 237 11 27 Адрес электронной почты: [email protected]

1877-7058 © 2016 Авторы. Опубликовано Elsevier Ltd. Это статья в открытом доступе по лицензии CC BY-NC-ND

(http://creativecommons.org/licenses/by-nc-nd/4.0/).

Рецензирование под ответственность оргкомитета WMCAUS 2016

doi:10.1016/j.proeng.2016.08.758

Номенклатура

f нормированная прочность на сжатие блоков кладки

fm прочность раствора на сжатие (класс раствора)

f прочность волокна на растяжение

f предел текучести стальных стержней

f характеристическая прочность на сжатие

h высота стены

l длина стены

t толщина стенки

Ач площадь поперечного сечения испытуемых образцов (по диагонали)

Fv>i вертикальная сила на i-м уровне нагрузки

£y вертикальная деформация

Ex горизонтальная деформация

o»y вертикальное сжимающее напряжение

zv,i касательное напряжение при i-м уровне нагрузки

rCr,mv среднее значение касательного напряжения на первых видимых трещинах (растрескивание при сдвиге)

ru,mv среднее значение предельного касательного напряжения (разрушающее касательное напряжение )

2. Материалы

Используемые тестовые модели изготовлены из блоков из газобетона (f = 4,0 Н/мм2) (600*240*180 мм) одного из польских производителей на системных растворах класса М5 и М10 f = 6,1 Н /мм2 и f, = 11,9 Н/мм2). В качестве первого типа армирования использовались стальные фермы типа EFZ 140/Z 140 (предел текучести = 685 Н/мм2) и сетки из пластмасс (предел прочности на растяжение одиночного волокна / = 672 Н/мм2). Вторым типом используемой арматуры были пластиковые сетки. Третьим видом армирования были базальтовые сетки. Коэффициент усиления был равен 0,007% и был ниже минимального уровня кода. На рис. 1 показан вид арматуры, использовавшейся при испытаниях. Армирование базальтовой сеткой применялось только при исследовании кладки на сжатие.

Рис. 1. Армирование, использованное в испытаниях, слева направо: ферменный тип, синтетическая сетка, базальтовая сетка.

3. Модели и методика испытаний

Испытания стен на прочность при сжатии проводились в соответствии со стандартом [4]. Опытные образцы (рис. 2) возводились на разработанные кладочные растворы, предназначенные для тонкослойных швов класса М5. Модели были изготовлены с заполненными и незаполненными перпендикулярными швами. Исследования проводились на гидравлическом прессе (рис. 3). Испытание на сдвиг стенки проводилось по американскому стандарту [1]. Все изготовленные модели характеризуются одинаковыми размерами и формами. Длина модели составляла l=1180 мм, высота h=1212 мм, а толщина соответствовала толщине одиночных блоков кладки t=180 мм — рис. 4. Было выполнено 4 серии испытаний моделей, из которых исследовали от 3 до 6 тест-элементов.

Рис. 2. Основные размеры моделей и габариты Рис. 3. Вид модели с измерительной базой, заложенной в договор обмеров. машина.

Данные серии различались по типу применяемого раствора или армирования. В серии, обозначенной как РЛ-С-Н, изготовлено 6 элементов без армирования и заполнения головных стыков.

Рис. 4. Геометрия, размеры, расположение и детали армирования опытных моделей базовой серии; 1 — стальной плоский пруток 1,5х8 мм, 2 — круглый пруток

1,5 мм, 3 — сетчатое волокно, 4 — сетчатое матричное волокно.

При применении армирования в виде ферм серия, обозначенная как RL-S-Z1, состоит из 3-х моделей. Ряд элементов, армированных фермами, был дополнительно дополнен 3-мя элементами, в которых применена двойная растворная кладка на блоки — РЛ-С-З1-4-6. В случаях, когда применялась сетка из пластика, процедура была аналогичной при исследовании одной трехэлементной серии, обозначенной как RL-S-Z2. Тестовые элементы 1 помещались в специальные стальные гнезда 2 так, чтобы одна из диагоналей была установлена ​​вертикально, а плечи стального крепления покрывали ок. 1/10 длины (высоты) испытуемого элемента — рис.5.

Рис. 5. Стенд для испытания на диагональное сжатие.

Гнезда были снабжены цилиндрическим запястным шарниром, что исключало влияние эксцентриситетов, случайно образовавшихся при нагружении. Испытательные модели, снабженные стальным креплением, помещались на тележку 7 под стальную раму 6 и нагружались посредством применения постоянного приращения поршня гидродомкрата 3 до момента повреждения элемента. Вид испытательной установки, используемой для испытания прочности стенки при наличии косого сдвига, представлен на рис. 5. Во время отдыха усилие нагружения измерялось с помощью двух комбинированных силомеров 4 с диапазоном 100 кН каждый и горизонтального и вертикальные перемещения измерялись также с помощью измерителей 5. Датчики перемещений располагались по двум диагоналям с обеих сторон модели, измерение производилось на базовой длине, равной 932 мм. Длину основания выбирали в соответствии с рекомендациями стандарта ASTM E519-81 [1] таким образом, чтобы они покрывали наибольшую длину диагонали. При каждой регистрируемой силе F (на w-м уровне нагрузки) значение средних касательных напряжений rv,i рассчитывалось как частное от нагрузки Fv>i и площади поперечного сечения стенки (по диагонали) Ah из:

т -Jl2 + h3

в котором; т = 180 мм, l = 1180 мм, h = 1212 мм.

4. Результаты испытаний

4.1. Испытания на сжатие

Помимо исследования армированной кладки стен также проводились испытания без армирования. Результаты этих испытаний описаны в [2, 3]. При испытаниях кирпичной кладки на сжатие значения напряжения трещинообразования и разрушения определяли путем деления усилия на измеренную площадь испытуемого элемента. Значения модуля упругости и коэффициента поперечной деформируемости (коэффициента Пуассона) определяли при напряжении, равном 1/3 максимального напряжения. В табл. 6 приведены средние параметры по каждой серии. На рис. 6. Обозначения отдельных серий испытаний приведены в таблице 1.

Таблица 1. Результаты испытаний каменной кладки на прочность при сжатии, усредненные для каждой серии.

номер и описание серии испытаний Напряжение растрескивания, Н/мм2 Максимальное напряжение, Н/мм2 Модуль упругости, Н/мм2 Коэффициент Пуассона

Неармированные SIN незаполненные вертикальные швы 2,35 2,97 2040 0,18

модели С2Н 2,61 2447 0,18

вертикальные швы заполненные

СИЗк 2,85 3,12 2363 0,26

вертикальные швы незаполненные, арматура ферменного типа

СИЗСт 2,59 3,03 1753 0,22

Незаполненные вертикальные швы, армирование синтетической сеткой

СИЗСб 3,52 2484 0,33

Модели с незаполненными вертикальными швами, армирование базальтовой сеткой

90 002 арматура S2Zk 2,84 2213 0,21

заполненные вертикальные швы ферменного типа Подкрепление

S2ZST 2,65 2,99 2401 0,17

Заполненные вертикальные суставы, синтетическая сетчатая армирование

S2ZSB 2,51 2,83 2358 0,25

Заполненные вертикальные суставы, базальтическое усиление счетов 9

.

4.2. Испытания на сдвиг

Повреждение всех армированных и неармированных испытуемых элементов, в которых наносился одинарный раствор в швах постели, носило внезапный характер, т. были услышаны.

Элементы с армированием (фермы и сетки), в которых раствор наносился только на однослойную поверхность блоков кладки, вели себя так же, как неармированные образцы с незаполненными головными швами. Потеря сцепления произошла на стыке элементов арматуры и кладки — рис. 7 а, б. В армированных моделях, в которых раствор наносился на стык постели и на опорные поверхности элементов кладки (двойная кладка раствора) изменился характер повреждений. В табл. 2 приведены средние результаты напряжений в момент образования трещин Tкр>mv и разрушения Tu>mv- В моделях с тонкослойным стыком из раствора М5 средние напряжения составили rcr,mv = 0,19.2 Н/мм2, в то время как в других неармированных и армированных (одинарная кладка раствора) сериях напряжения были меньше. Большие напряжения в момент образования трещин Zcr,mv = 0,241 Н/мм2 присутствовали в модели, армированной фермами, в которых раствор укладывался двойными слоями. Максимальное среднее напряжение в момент разрушения, полученное в моделях с тонкослойным стыком из раствора М5

толщиной стенки в ширину (одинарная кладка раствора), составило ru>mv = 0,269 Н/мм2. В других сериях элементов, изготовленных на том же растворе, были получены меньшие напряжения. 9cr,mv 7u,mv

Серия

Н/мм2 Н/мм2

RL-S-Z1-4-6

5. Анализ результатов испытаний 5.1. Испытания на сжатие

Прочность армированной и неармированной кладки с незаполненными перпендикулярными швами была выше прочности аналогичных стен с заполненными вертикальными швами. Наибольшей прочности на сжатие достигают стены, армированные арматурой ферменного типа и кладкой из базальтовой сетки. Применение арматуры ферменного типа повысило прочность стены на 5 % в стенах с незаполненными прямостоячими швами и на 9 %.% в стенах с заполненными швами. Применение армирования синтетической сеткой повысило прочность стены на 2 % в кладке с незаполненными вертикальными швами и на 15 % в стенах с заполненными швами. 27 % в моделях незаполненных вертикальных швов и на 1927% в моделях стыковых швов заполнены.

5.2. Испытания на сдвиг

Испытания показали, что процесс растрескивания и разрушения носил внезапный характер, связанный с потерей сцепления между стеновыми элементами и раствором. Исключение составляли элементы, армированные фермами, в которых наносился раствор, заложенный в швах фундаментов и на лицевых поверхностях блоков кладки. Затем появились сначала трещины стеновых элементов, а затем трещины стыков и головок. Применение армирования в стыках при укладке раствора только на одну постельную поверхность стеновых элементов снижает значения трещинообразующих и разрушающих напряжений по сравнению со значениями, полученными в неармированных стенах (на 27 %). Наиболее предпочтительным типом армирования были фермы, в случае которых ок. Было получено 50-процентное увеличение напряжений растрескивания и разрушения. Выгодное влияние армирования на прочностные показатели достигалось только при двукратной укладке раствора на обе опорные поверхности стеновых элементов.

6. Выводы

Проведенные испытания позволяют сформулировать следующие выводы:

• наибольшей прочностью на сжатие отмечена армированная стена с заполненными поперечными швами,

• наиболее эффективным оказалось армирование базальтовой сеткой,

• трещины в армированных стенах сжатие происходило позже, чем в неармированных стенах. В моделях с незаполненными вертикальными швами трещины появляются примерно на 10-27 % позже, а в стенах с заполненными вертикальными швами примерно на 19 %.83%). Только на моделях, армированных синтетической сеткой, с незаполненными вертикальными швами был небольшой спад,

• применение армирования в стыковых швах при укладке раствора только на одну постельную поверхность кладочных элементов (одинарная кладка раствора) отрицательно сказываются на значениях трещинообразующих и разрушающих напряжений,

• благоприятное влияние армирования на прочностные показатели достигалось только при укладке раствора на обе поверхности основания кладочных элементов (двойная кладка раствора).

Благодарность

Авторы тестов выражают особую благодарность Solbet Sp. о.о. Компании за существенную и материальную помощь в проведении испытаний.

Ссылки

[1] ASTM E519-81 Стандартный метод испытаний на диагональное растяжение (сдвиг) каменных сборок.

[2] Дробец Л., Ясински Р., Рыбарчик Т. 2016. Влияние типа раствора на характеристики сжатия стен из автоклавного газобетона

(AAC). 16-я Международная конференция по кирпичной и блочной кладке.

[3] Ясински Р., Пекарчик А., Мисевич Л. 2016. Влияние типа раствора и армирования швов на параметры сдвига каменных стен AAC

: сравнительное исследование. 16-я Международная конференция по кирпичной и блочной кладке.

[4] PN-EN 1052-1: Методы испытаний для кирпичной кладки. Определение прочности на сжатие

[5] Шуберт П. 2004. Мауэрверк. Risse vermeiden und instandsetzen. Fraunhofer IRB Verlag, Штутгарт.

[6] Тимперман П., Райс Т. 1995. Армирование швов в кирпичной кладке. Материалы Четвертой Международной масонской конференции. Британское масонское общество

. Том. 2, Лондон, 451–453.

надо ли это делать, через сколько рядов, какая арматура

Строительство из газобетона позволяет значительно сократить сроки строительства и снизить затраты. Однако важно соблюдать правила, ведь прочность пористых материалов заметно ниже обычного бетона.

Содержание

1. Зачем армировать газобетонные стены
2. Какие материалы используются
3. Другие материалы для армирования
4. Технология армирования
5. Вертикальная арматура
6. Горизонтальная арматура
7. Установка вожжи своими руками пояс силовой

Зачем армировать газобетонные стены

Армирование требуется из-за низкой прочности на изгиб

Газоблок , если речь идет о конструкционных или даже конструкционных и теплоизоляционных материалах, выдерживает довольно высокие нагрузки на подшипник . .. В усилении не нуждается. Кроме того, автоклавный бетон практически не дает усадки , что защищает стены от растрескивания.

но прочность на изгиб газобетона низкая . Усадочные трещины образуются под действием усадки фундамента, грунта, изгибающих нагрузок любого вида. Армирование газобетона позволяет их предохранить.

Армирование в процессе в таких случаях :

• здание находится в сейсмически нестабильном районе ;
• дом стоит на крутом склоне — здесь возможны сильные подвижки грунта;
• в сильный ветер и ураганы в регионе;
• при наличии большие отверстия , более сложной формы.

Технология армирования газоблоков зависит от степени армирования конструкции и характера материала.

Какие материалы используются

Чаще всего армирование кладки из газобетонных блоков выполняется с использованием арматуры — прутков из оцинкованного железа необходимой толщины. Диаметр бруска зависит от толщины стенки и составляет в норме 0,02% площади рабочей поверхности .

Для усиления используют профилированную арматуру и гладкую арматуру . Первый вариант выдерживает высокие нагрузки белого цвета, поэтому применяется чаще. Гладкие стержни принимаются за элементы, выполняющие вспомогательную роль. Например, при сооружении решетчатого каркаса из профилированного бруса делают вертикальные детали, а из гладкого — горизонтальные хомуты.

Материал изготовлен из обычной черной стали , так как использование оцинкованного материала значительно увеличивает стоимость. Армирование в пазах заливают бетоном или клеем для кладки газоблоков. Материал хорошо защищает железо, поэтому фурнитуре не грозит ржавчина.

Нахлесты арматуры обвязываются вязальной проволокой.

Способ крепления зависит от толщины стены и типа здания. Самый популярный метод двухрядная арматура кладка газобетонная. Но если это невозможно, укладывается только 1 стержень. Тогда диаметр арматуры должен быть больше.

Прочие материалы для армирования

Кроме стальных стержней используются и другие варианты.

• Сетка оцинкованная — состоит из перпендикулярно расположенных железных стержней малого диаметра. Он используется для усиления горизонтальных швов, как связь между кирпичной стеной и штукатуркой. Возьмите сетку с размер ячейки в 50*50мм и толщина проволоки в 3 мм … Она укладывается не в пазы, а прямо на поверхность ряда, что облегчает монтаж. Из всех видов арматуры металлическая сетка является самым прочным материалом. Однако у него есть существенный недостаток: железо проводит тепло, поэтому сетка служит мостиком холода .
• Сетка базальтовая — с удлинением при разрыве не более 4%. Брусья из базальтового волокнистого материала склеивают между собой узлами или фиксируют хомутами. Он весит меньше стали и абсолютно не боится влаги. Теплопроводность материала приближена к теплопроводности ячеистого бетона, что снижает риск возникновения мостиков холода. Базальтовая сетка выдерживает разрывная нагрузка до 50 кН/м … А так как газоблоки больше всего боятся напряжения на изгиб, то этот вариант отлично подойдет для горизонтального армирования.
• Для армирования газобетонных блоков также берут стеклопластиковую арматуру . Диаметр стержней может быть меньше. По расчетам, если для укрепления стен требуется стальной стержень толщиной 10 мм, то композитная арматура может иметь диаметр 7-8 мм … Цена композита выше, но долговечность такого изделия также намного больше. Еще один плюс – гибкость, стекловолокно не нужно резать и связывать при укладке. Однако материал не подходит для жесткого армирования.
• Хороший вариант — лента монтажная металлическая перфорированная . Ее плюс в том, что при армировании не нужно забивать пазы в кирпичах. Полоса укладывается поверх ряда и крепится саморезами, что снижает расход клея. Однако прочность на изгиб у ленты ниже, поэтому она подходит только для зданий с небольшой нагрузкой.

Количество и тип арматуры зависит от размера стены, способа монтажа и высоты блока.

Технология армирования

Армирование газоблока предполагает 2 основные схемы: вертикальная и горизонтальная усиление.

Назначение вертикального пути — усиление связи между фундаментом и армирующим межэтажным поясом. Это армирование увеличивает несущую способность.

Горизонтальный — по ГОСТу и СНиП процедура обязательна. Такое армирование обеспечивает прочность стены и предотвращает появление усадочных трещин.

Вертикальное армирование

Выполняется по газобетону, когда стены дома подвергаются повышенным боковым нагрузкам. Связку нужно делать именно через строительный материал.

Часто считается, что железобетонный каркас здания, стены которого заполнены газоблоками, играет роль арматуры. Это не так: каркас берет на себя дополнительные нагрузки, а стены остаются самонесущими.

Железобетонный каркас переносит холод, такой дом нуждается в дополнительном утеплении. В то время как здание из ячеистого бетона с вертикальным армированием не нуждается в теплоизоляции.

Такое армирование выполняется в следующих случаях:

• дом расположен на крутом склоне;
• район сейсмически активный;
• длинные балки и другие тяжелые конструкции использовались при строительстве;
• для доукрепления оконных и дверных проемов, простенков.

Существует несколько способов выполнения вертикального армирования.

• С помощью О-боксов — газобетонный модуль с отверстием, через которое удобно укладывать арматуру. Блок можно изготовить самостоятельно, просверлив в кирпиче отверстие диаметром 150 мм.
• Штробка арматуры одинарная — вырезается паз под стержень в газобетоне. Удобнее сделать паз сразу по всей стене. Используйте пилу, электролобзик, отвертку. Чтобы паз по всей высоте стены был ровным, рядом с ним закрепляют доску, которая используется как направляющая. Берется только стержневая арматура.
• Если дом расположен в сейсмоактивной зоне — из 7 баллов, строят 3-х или 4-х стержневой пространственный каркас , соединенный поперечными хомутами. Для основных стержней и поперечин в собираемой стене сделайте треугольные или прямоугольные пазы. Минимальный диаметр стержня 16 мм. Хомуты изготавливаются из арматуры меньшего размера – 6–8 мм. Каркас вставляется внутрь прорезанных пазов и заливается бетоном.

Валера

Голос строительного гуру

Задать вопрос

Под вертикальную арматуру необходимо закрепить рабочую арматуру в фундаменте и в обвязочном поясе. Так что планировать такое усиление конструкции необходимо еще до закладки фундамента.

Горизонтальное армирование

Это делается по умолчанию. Технология и диаметр стержней подбираются с учетом параметров здания: архитектуры, назначения, габаритов. Со структурной точки зрения выделяют ряд элементов, где арматура проложена в любом случае .

• Первый ряд газоблоков армируется обязательно по всей ширине пролета стены.
• Расположение на опоре крыши или пола оборудовать обвязочным ремнем, чтобы он подходил ко всем стенам. Нельзя исключать площадь фронтонов.
• Армирование газобетона стальной арматурой обязательно в подоконных зонах . Стержни здесь заводят в толщину стены не менее чем на 50 см с каждой стороны от вертикальной кромки.
• Fulcrum — стержни размещаются под последним рядом. По обеим сторонам оконного проема они залегают на 50 см в стены.
• При высоте кладки между этажами более 3 м армирование обязательно.
• При длине стены более 6 м выполнить горизонтальное армирование в каждом 4-м ряду от основания.

Для армирования несущих стен рекомендуется использовать стальную или базальтовую сетку, а для перегородок — стекловолокно.

Установка армирующего пояса своими руками

Армирование стен из газобетона производится своими руками. Инструкция простая.

1. Так как арматурные стержни довольно толстые, под них в кирпичах делаются пазы — пазы … Сечение паза 25*25мм … Вырезают, отступив от края не менее 6 см. Делаем штробы ручные или электрические штроборез … Работа несложная, так как материал легко режется и пилится.
2. Пазы очищаются от пыли металлической щеткой. В полученные пазы укладывают арматурные стержни, загибают по размеру пазов и удаляют. На этом же этапе корректируются углы.
3. Канавка на 2/3 заполнена клеем для газобетона.
