Как правильно накачать воздух в гидроаккумулятор: Как правильно закачать воздух в гидроаккумулятор [расширительный бак] насосной станции в своём доме.

Как залить воду в насосную станцию?

Спрашивает: Всеволод Гайдуков, дата: 07.02.2022

Отвечает: Алексей Крымов, дата: 25.02.2022

Отсутствие воздуха в гидроаккумуляторе может быть причиной частого срабатывания реле давления. Компрессором, начинаем закачивать воздух в бак. Отклеить мембрану от внутренней стенки бака можно, открутив ниппель от корпуса гидроаккумулятора, предварительно стравив давление в водяной камере бака.

Как залить воду в насосную станцию?

Спрашивает: Л. Башкатова, дата: 10.02.2022

Отвечает: Алёна Кузьмичева, дата: 02.03.2022

Первый запуск

1. Выкручиваем пробку с отверстия для заливки воды на корпусе насоса. Иногда вместо неё может быть установлен вентиль, открываем его.
2. После этого нужно заполнить насосный агрегат и всасывающий трубопровод водой. Заливать жидкость необходимо до тех пор, пока вода не начнёт выливаться через заливное отверстие.

Какое давление должно быть в синем баке?

Спрашивает: Инга Коноплева, дата: 01. 06.2021

Отвечает: Тахир Мулюков, дата: 20.06.2021

Как правило, это давление составляет 10 бар, что вполне достаточно для любой бытовой системы водоснабжения.

Как работает автоматика насосной станции?

Спрашивает: Ильшат Чернецов, дата: 12.03.2021

Отвечает: Алёна Ярославцева, дата: 02.04.2021

Работает автоматическая насосная станция в два цикла: Сначала в гидроаккумулятор закачивается вода насосом из водозабора, создавая в нем избыточное давление воздуха. При открытии крана в доме мембранный бак опустошается, после чего автоматика вновь запускает насосное оборудование.

Как правильно накачать воздух в расширительный бачок?

Спрашивает: Ашот Симаков, дата: 23.01.2022

Отвечает: Левон Жаров, дата: 15.02.2022

Как накачать воздух в расширительный бак котла?

1. Сначала отключите систему от электросети, извлеките вилку из розетки. Это в первую очередь обезопасит вас.
2. Далее слейте из котла воду. Если оборудование новое и установлено правильно, то сливать всю воду не нужно.
3. Накачайте бак.
4. Подключите котел.

Как поднять давление в гидроаккумуляторе?

Спрашивает: Любовь Ситникова, дата: 02.04.2021

Отвечает: Денис Маслов, дата: 01.05.2021

Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает. Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.)

Какое давление качать в расширительный бак?

Спрашивает: Алия Левицкая, дата: 25.03.2021

Отвечает: Галия Солнцева, дата: 13.04.2021

Давление воздуха в расширительном баке системы отопления должно быть на 0,2 – 0,3 бар (грубо атмосферы) ниже, чем рабочее давление в системе. Рабочее давление в коттедже или доме с настенным или напольным котлом составляет 1,5 бара.

Какое давление должно быть в расширительном бачке двухконтурного котла?

Спрашивает: Анжела Скачкова, дата: 17. 02.2022

Отвечает: Евдокия Силаева, дата: 06.03.2022

Исходя из того, что для большинства систем рекомендуемое давление при заполнении находится в пределах 1,2 до 1,5 бар, получаем необходимое давление в воздушной полости расширительного бака равное 0,8-1 бар.

Какое должно быть давление в расширительном баке холодного водоснабжения?

Спрашивает: Фарида Андронова, дата: 24.02.2022

Отвечает: Роман Корнилов, дата: 20.03.2022

Давление в расширительном баке системы отопления должно быть меньше давления в холодной системе отопления на 0,2 бара. Давление в гидроаккумуляторе системы холодного водоснабжения должно быть меньше давления включения насоса системы холодного водоснабжения на 0,2 бара.

Как проверить расширительный бак в системе отопления?

Спрашивает: Антон Хамидулин, дата: 11.05.2021

Отвечает: Ильдус Дианов, дата: 30.05.2021

перекройте краны подачи обратки, слейте теплоноситель из котла, сливной штуцер не закрывайте. проверьте давление в-ха манометром, если меньше 1 атм подкачайте. после этого проверьте не травит ли золотник, а то бывает залипает после подключения насоса и дует бульку. откройте краны и подпитайте заполните систему.

Какое должно быть давление в котле вайлант?

Спрашивает: Дина Байрамова, дата: 06.01.2021

Отвечает: Фатима Овчарова, дата: 22.01.2021

При дальнейшем падении давления котел Vaillant отключается, и на дисплей выводится сообщение об ошибке. Для нормальной работы давление наполнения при холодном отопительном контуре должно быть 1,0-2,0 бара.

Как слить воду с расширительного бачка котла?

Спрашивает: Иосиф Тюменцев, дата: 20.06.2021

Отвечает: Ираида Гулиева, дата: 22.06.2021

Выключите бойлер и закройте клапан водоснабжения. Дайте возможность баку охладиться при необходимости. Соедините шланг с клапаном чистки на расширительном баке или поместите поршень ниже бака. Откройте клапан продувки и разрешите баку полностью стечь.

Какое давление должно быть в мембранном баке для водоснабжения?

Спрашивает: Даниил Беспалов, дата: 16. 10.2021

Отвечает: Фарит Кручинин, дата: 09.11.2021

Давление в мембранном баке Система отопления: минус 0.2 атмосферы от давления холодной системы. Система холодного водоснабжения: минус 0.2 атмосферы от давления включения насоса (нижний предел). Система горячего водоснабжения: плюс 0.2 атмосферы к давлению выключения насоса (верхний предел).

Какое должно быть давление воздуха в гидроаккумуляторе?

Спрашивает: Георгий Валиахметов, дата: 20.12.2021

Отвечает: Клавдия Савенкова, дата: 29.12.2021

Теперь самое главное правило: давление воздуха в гидробаке должно быть меньше, чем давление включения насоса примерно на 10%. Т. е. если давление включения насоса составляет 1,6 бар, то давление воздуха должно составлять 1,4-1,5 бар.

Какое давление должно быть в расширительном бачке системы водоснабжения?

Спрашивает: Ефим Коробков, дата: 27.06.2021

Отвечает: Рустам Плюснин, дата: 20.07.2021

Давление в ресивере не должно быть больше верхнего предела уровня давления жидкости. Иначе ресивер перестанет выполнять свою прямую обязанность, а именно, заполняться водой и смягчать гидроудары. Рекомендуемое уровень давления для расширительного бачка – 1,7 Атмосфер.

Какое давление должно быть в Безбашенке?

Спрашивает: Гузель Горячева, дата: 09.05.2021

Отвечает: Рамиль Темников, дата: 23.05.2021

Давление включения, при котором происходит пуск, варьируется в пределах 1,5-1,8 бар; Выключения, когда вода набирается в емкость, 2,5-3 бар; Максимальное давление не должно превышать 5 бар, в противном случае может возникнуть разрыв диафрагмы, если она установлена в накопительный бак.

Как настраивать реле давления?

Спрашивает: Эльмира Илюхина, дата: 10.05.2021

Отвечает: Амир Панкратов, дата: 02.06.2021

Для этого накачиваем больше, выключаем мотор из розетки и спускаем воду до нужного давления по манометру. ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину до тех пор, пока реле не выключится. Таким образом, мы настроили давление ВКЛЮЧЕНИЯ насоса на 1. 5 атмосферы. Если давление опустится менее этого значения, реле должно включиться.

Какое давление должно быть в системе водоснабжения частного дома?

Спрашивает: Эрик Симонов, дата: 22.09.2021

Отвечает: Арам Мязин, дата: 19.10.2021

Давление воды в водопроводе регулируется строительными нормами и правилами (СНиП) под номером 2.0401–85. Согласно этому документу, давление должно находиться в следующих рамках: Для холодного водоснабжения — от 0,3 до 5 бар; Для горячего водоснабжения — от 0,3 до 4,5 бар.

Как определить неисправность расширительного бака отопления?

Спрашивает: Геннадий Савенков, дата: 23.03.2021

Отвечает: Кристина Калина, дата: 06.04.2021

Каковы же признаки неисправности или недостаточного/избыточного давления расширительного бака?

1. Во время работы котла давление «скачет». То есть, при включении отопления, давление растет.
2. Вы подпитываете систему отопления регулярно, видимых утечек нет (часто бывают в «теплых полах»), теплообменник исправен.

Как определить неисправность расширительного бачка?

Спрашивает: Альфия Щеглова, дата: 30.10.2021

Отвечает: Карен Кондрашов, дата: 23.11.2021

Признаки неисправности крышки расширительного бачка

1. Дым из-под капота. Чаще всего он появляется, когда охлаждающая жидкость попадает на горячий впускной коллектор.
2. Перегрев двигателя при холодном воздухе из печки. Если имеется такой симптом, он указывает о выходе из строя клапана низкого давления.

Почему рвется мембрана расширительного бачка?

Спрашивает: Рафик Полыгалов, дата: 29.11.2021

Отвечает: Мария Гарипова, дата: 25.12.2021

Главным фактором разрыва мембраны, является наличие жидкости, при нажатии на клапан ниппеля.

Как правильно установить расширительный бак в системе отопления?

Спрашивает: Татьяна Чеснокова, дата: 25.09.2021

Отвечает: София Артюхова, дата: 05.10.2021

Гидравлически правильно подключать бак в точке, находящейся на обратной магистрали перед котлом и циркуляционным насосом (если смотреть по направлению течения воды). Бак можно врезать и на подаче, но при 1 условии: насос должен располагаться на подающей линии и все так же стоять впереди компенсирующей емкости.

Какое давление должно быть в расширительном бачке на горячую воду?

Спрашивает: Артём Нагаев, дата: 17.04.2021

Отвечает: Игорь Пучков, дата: 03.05.2021

Давление воздуха в расширительном баке для ГВС

За минимум берется минимальное значение давления в системе, за максимум – давление сброса предохранительного клапана. Обычно у предохранительного клапана для ГВС значение 6 бар, минимальное давление в системе центрального отопления – 2 бара.

Как повысить давление включения насосной станции

Что это такое, гидроаккумулятор, наверное, знают многие. Как правильно накачать воздух в гидроаккумулятор, мало кто знает.

Многие сами следят за этим важным в системе водоснабжения, прибором. Даже называют какие-то параметры настройки работы гидробака. А что нужно знать на самом деле!?

Гидроаккумуляторы

Почему аккумулятор

Гидроаккумулятор в водоснабжении частного дома, имеет значение, не менее важное, чем насос или реле давления. Вместе они составляют автоматику системы.

Если емкость бака больше 50 литров, то, как правило, мембрана имеет сверху ответный выход через металлический штуцер, а значит, на него можно прикрутить все контрольные приборы: реле давления, манометр, реле сухого хода, воздухоудалитель.

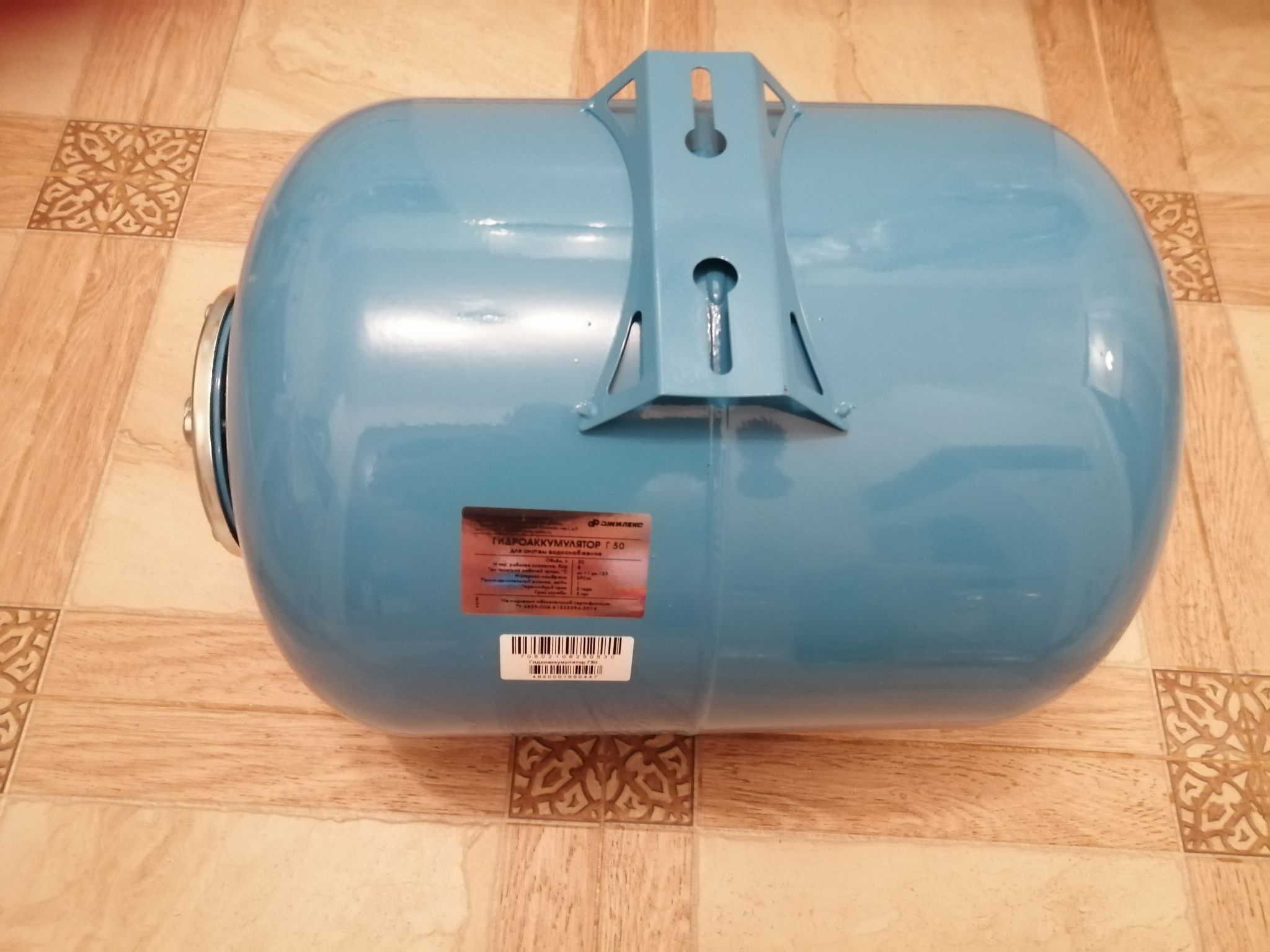

Помимо ёмкости и объёма, баки разделяются по расположению. Горизонтальные и вертикальные. Технически, разницы никакой, как будет стоять гидроаккумулятор. Лишь бы места хватало.

Баки, горизонтального исполнения, также удобно вешать на стены, используя ножки бака для крепления. Но помните, чем больше бак, тем крепче должна быть стена и крюки крепления к ней.

Не обходятся без гидробака и насосные станции. Точнее, не существует насосных станций без них. Именно здесь видно, как подобрано соотношение насос-гидроаккумулятор.

Это очень важный аспект в подборе оборудования для скважин на воду и колодцев. Потому, что нельзя, чтобы малый насос надрывался, наполняя большую емкость, преодолевая давления воздуха, сопротивление резиновой мембраны и высоту подъема из недр земли.

И наоборот, большой бак при малой потребности воды, станет хранилищем жидкости с неприятным запахом.

Так, что же это за штука? Гидроаккумулятор. Гидро – это понятно, вода. Аккумулятор – это сбор, сохранение, запас. Вроде, все ясно.

А нужен ли запас? Если нужен, то сколько? Сколько воздуха качать? Ведь объем баков этих, разный. От 18 литров и до 1000.

И важно ли, какой насос будет качать в него воду. И почему его ещё называют мембранный бак.

Где искать мембрану

Мембрана, в основе всего этого устройства. Ещё её называют диафрагмой. Такой резиновый мешок, напоминающий многим грушу, поэтому, мембрану ещё называют этим фруктом.

В общем, пока не запутались в конец, рассказываю. Мембранный бак может выполнять функции аккумулятора в системе водоснабжения и расширительного бака в системе отопления. В обоих случаях, он служит компенсатором давления и принимает на себя гидроудары.

каждому баку свою мембрану, диафрагму,»грушу»

Что расширяет расширительный бак

Расширительный бак в системе отопления спасает трубы и радиаторы от разрыва в тот момент, когда котёл нагревает жидкость внутри них и она начинает расширяться.

Бак принимает в себя излишки тосола или воды под давлением, а при их остывании, за счет давления воздуха с обратной стороны мембраны, выталкивает обратно в систему. Так работает бак расширительный.

Расширительный бак принимает на себя излишки жидкости отопления

Как правильно накачать воздух в гидроаккумулятор

Нужно знать, что гидроаккумулятор, объёмом 100 литров, вмещает всего 60-70 литров жидкости, так как остальное место занимают непосредственно мембрана и воздух, закачанный именно для компенсации давления и которого должно быть ровно столько, сколько требуется реле давления для включения насоса.

Если проще говорить, давление воздуха в баке, должно быть 70% от нижнего значения настройки реле. Например: включается у вас насос на 2х атмосферах. Это и есть нижнее давление.

Значит, 2 х 0,7=1,4. вот такое давление воздуха должно быть в баке.

Еще, баки отличаются цветом. Так повелось, что для отопления они, красные, а для воды, синие. Еще встречались серые. Они тоже применяются в отоплении, как расширительные. Но их мало.

Давление воздуха в гидроаккумуляторе, нужно проверять только в пустом баке, без воды. Иначе, Вы получите не объективный результат, что приведёт к сбою в настройках системы.

Найдите черную крышку на баке. Открутите её. Под ней есть ниппель, как на колесе автомобиля. Подсоедините к нему манометр, что бы измерить давление или сразу компрессор, что бы накачать воздух.

Хотя бы раз в полгода проверяйте наличие воздуха в баке!!!

Вот такие они, баки! Интересные.

По производителям пройдемся в рамках другой статьи.

Осваивайте полученную информацию, пишите, звоните, комментируйте. Смотрите наш дебют в YouTube:

Похожие записи
• Кто будет бурить, копать?
• Колодец или скважина что лучше для дачи- 3 совета
• Падает давление!!!

« Предыдущая запись

Регулировать или нет — как определить?

В случае, когда оборудование покупается в собранном виде, необходимо убедиться, что давление в насосной станции находится в допустимом диапазоне.

Стандартные заводские настройки лежат в пределах:

• включения – 1,5-1,8 атм.;
• выключения – 2,5-3 атм.

Далее остается проверить, устраивают ли такие параметры семью.

Изменяют параметры системы также, если начинают чувствовать дискомфорт во время пользования водопроводом. Потребитель, для которого удобен средний напор для мытья посуды и принятия душа, выберет низкий порог включения двигателя.

Когда человек активно пользуется гидромассажным устройством, хочет, чтобы ванная и стиральная машина заполнялись водой максимально быстро, ему необходима интенсивная работа станции с частым включением мотора.

Возможные ошибки при отладки реле давления

При регулировке реле необходимо помнить, что маленькая пружина более чувствительна, нежели большая. Гайку на первой надо крутить медленней и осторожней. И главное, маленькая пружина устанавливает не само давление воды выключения насоса, а дельту между порогами срабатывания автоматики.

Данную разницу при настройке рекомендуется подбирать в районе 2 атм. Это соответствует нормальной наполняемости гидроаккумулятора водой (наполовину). Если дельту выставить около 1 атм., то бак заполнится лишь на 25–30%. А это слишком мало, насос станет работать вхолостую.

Еще один момент – нижний порог не должен превышать 80% от максимума давления для конкретного реле, идущего с насосным оборудованием. Если напор выходит в кранах недостаточным, то релейный коммутатор придется менять на более «мощный».

Проверку давления насосной станции рекомендуется производить раз в полгода. Надо будет полностью сливать воду. А потом включать ее, проверяя по манометру реальные значения порогов. В целом, регулировка водяного давления у домашней станции автономного водоснабжения не должна вызвать проблем. Необходимо подкрутить ключом или отверткой лишь пару гаек на двух пружинах.

Механическое реле давления РМ5 часто поставляется в составе насосных станций и полностью автоматизирует их работу, управляя включением и отключением насоса. С завода реле поставляется уже настроенным в соответствии со стандартными настройками: давление отключения 2,5 (3), а включения 1,5 (1,8). Измеряется давление в атмосферах (Атм.) или в барах (бар). Изменяя эти стандартные настройки, можно корректировать режим работы насосной станции.

На какие параметры настраивать станцию водоснабжения?

При первом запуске системы запоминают показания манометра в моменты включения и выключения насоса. Смотрят в паспорте на изделие предельные значения давления в водопроводе. Обычно они лежат в диапазоне 1,5-3 бар.

Ориентиры для определения нового рабочего диапазона манометра:

• максимальный объем воды, который случается использовать;
• предыдущее давление;
• диаметр трубы;
• количество подключений насоса в час.

Примерный расход жидкости из разных потребляющих приспособлений:

• умывальник — 360 кг/ч;
• душ — 600 кг/ч;
• туалет — 250 кг/ч;
• стиральная машина — 600 кг/ч;
• посудомоечная машина — 500 кг/ч;
• система для полива — 1000 кг/ч.

Просчитав ожидаемый расход воды, проще всего воспользоваться таблицей ниже для определения значения давления, с которого стоит начать регулирование:

Давление включения насоса должно быть не меньше, чем 110% от давления воздуха в гидроаккумуляторе.

Пошаговая инструкция, как отрегулировать своими руками

Настройка проводится при выключенном электропитании. Для проверки результата станцию подключают к сети.

Инструменты

Регуляция системы производится выставлением реле. Инструмент для работы потребуется нехитрый:

• торцевой или рожковый ключ;
• отвертка.

Подготовка

Реле давления находится в черной коробочке возле манометра.
Принцип его работы заключается в замыкании и размыкании электрических контактов. Поэтому вначале:

1. Выключают электропитание.
2. Отвинчивают отверткой шуруп, находящийся в колпачке.
3. Снимают с устройства кожух.

Процесс

Под крышкой реле находятся две пружины: большая и маленькая. Давление в водопроводе действует на них посредством мембраны. Именно от натяжения пружин зависит 2 положения реле.

Действия регулировки:

1. Затягивание гайки на большой пружине увеличивает давление выключения. Выбирают направление вращения гайки. 1 оборот гайки изменяет значение нижнего показания манометра приблизительно на 0,4 бара (1 атм. ≈ 1 бар). Ослабив или подтянув на глаз пружину, включают систему и снимают показания контролирующего прибора.
2. Если предыдущие действия не привели к желаемому результату, продолжают регулирование большой пружины. После удачной попытки переходят к настройке маленькой пружины.
3. Эта пружина выставляет разницу между нижним и верхним показаниями манометра исправного оборудования. Изменение регулируемой ею характеристики требует приблизительно в 2 раза меньше оборотов, чем настраивание большой пружины на ту же величину. Сжимание маленькой пружины приводит к увеличению диапазона работы системы при выключенном моторе. Результаты регулирования проверяются аналогично предыдущему случаю, в реальных условиях работы станции. Теперь сразу можно проверять нижнее и верхнее значение манометра.

После выставления контрольных значений манометра рекомендуется проследить, чтобы насос запускался не чаще, чем 30 раз в час.

Как отрегулировать реле своими руками

Если вас, по каким либо причинам, не устраивают заводские установки реле давления вашей насосной станции, то вы вполне можете выполнить его регулировку самостоятельно. Для этого достаточно лишь отвертки или гаечного ключа на 10 для снятия крышки реле (в зависимости от его модели) и ключа для закручивания (откручивания) гаек регуляторов. Место расположения гайки для снятие крышки показано стрелкой на фото справа.

Первое, что необходимо сделать – отключить реле от напряжения. После этого снимаем пластиковую крышку реле и производим его регулировку в зависимости от того, какая её цель: повысить давление, понизить или изменить диапазон срабатывания.

Сняв крышку, мы увидим под ней два пружинных регулятора. Как было уже оговорено ранее, большой регулятор отвечает за давление включения, то есть «нижнее», которое будет в сети водоснабжения нашего дома, а также и «верхнее», при постоянном ∆P (если мы не трогаем меньший регулятор).

Повышение или уменьшение давление в сети

Таким образом, если мы просто хотим увеличить или уменьшить давление в сети без изменения диапазона срабатывания реле, то просто закручиваем или откручиваем гайку на большем регуляторе.

Нужно ли повторять процедуру?

Пересматривать отрегулированные параметры может потребоваться лишь в случае изменения режима эксплуатации оборудования.
К этому могут вынудить следующие ситуации:

• изменение количества членов семьи;
• передача установки вместе с домом или дачей новым жильцам;
• установка гидроаккумулятора другого объема.

Для того, чтобы поддерживать стабильную работу системы в соответствии с настройками, 1 раз в квартал проверяют количество воздуха в накопительном баке.

Устройство и принцип действия реле

Цены на насосные станции

Насосная станция достаточно компактна и отличается простым устройством. Само реле состоит из нескольких элементов.

Таблица. Составляющие реле давления.

Заводские установки не всегда отвечают пожеланиям потребителей, в связи с этим очень часто надо делать самостоятельную установку параметров.

На какое давление надо регулировать насосную станцию

Очень важный вопрос, не все потребители понимают тонкости функционирования оборудования. Некомпетентные действия всегда имеют отрицательные последствия.

Практический совет. Не устанавливайте максимальное давление слишком высоким, это приводит к ускоренному выходу насоса из строя.

За счет увеличения давления потребители надеются решить две задачи.

Увеличить объем закачиваемой за одно включение воды. Многие считают, что частые включения эклектического двигателя быстро выводят его из строя. Это правда, во время включения пусковые токи достигают критических значений и перегревают обмотку. Но в случае с насосом зависимость сложнее, какая именно – расскажем ниже.

В связи с такими убеждениями, максимальное давление устанавливается в пределах 3–4 атм., тем более что технические характеристики позволяют создавать давление до пяти и более атмосфер. Рабочие значения не превышают 80% максимальных, значит, все в норме. Но это не так. Какое выбрать значение для оптимальной работы насоса и бытового оборудования? Этот вопрос надо рассматривать подробно.

Какое давление должно быть в насосной станции

Существует мнение, что значения манометра нужно проверять и настраивать каждые три месяца. Показатели зависят не только от настроек, но также от давления воздуха в бачке. Если со временем значения меняются, необязательно трогать настройки реле, возможно, потребуется подкачать воздух в бак с помощью велосипедного насоса. К примеру, первоначальные настройки верхнего порога были 3 атмосферы, после того как уменьшился объем воздуха в баке, манометр стал показывать 4 атмосферы. В таком случае закачивают воздух в бак.

Пошаговая инструкция по регулировке реле давления

Важно. Некоторые мастера нарушают технику безопасности и проводят регулировочные работы при включенном в сеть оборудовании. Мы настоятельно не советуем так поступать, несколько минут сэкономленного времени не стоят потерянного здоровья.

Шаг 1. Проверьте давление сжатого воздуха в гидроаккумуляторе. На задней части бака есть резиновая заглушка, надо ее вынуть и добраться до ниппеля. Обыкновенным воздушным манометром проверьте давление, оно должно равняться одной атмосфере. Если давления нет – накачайте воздух, замерьте данные и через некоторое время проверьте показатели. Если они уменьшаются – проблема, надо искать причину и устранять ее. Дело в том, что большинство производителей оборудования продают гидроаккумуляторы с накачанным воздухом. Если при покупке его нет, то это свидетельствует о браке, лучше такой насос не приобретать.

Шаг 2. Отключите электрическое питание и снимите защитную крышку корпуса регулятора давления. Она фиксируется винтом, снимается при помощи обыкновенной отвертки. Под крышкой размещается контактная группа и две пружины, сжимаемые гайками на 8 мм.

1. Большая пружина. Отвечает за давление, при котором насос включается. Если полностью закрутить пружину, то контакты включения двигателя будут постоянно замкнутыми, насос включается при нулевом давлении и постоянно работает.
2. Малая пружина. Отвечает за выключение насоса, в зависимости от степени сжатия давление воды изменяется и достигает максимального значения. Обратите внимание, не оптимального рабочего, а максимального согласно техническим характеристикам агрегата.

Важно. Степень сжатия малой пружины устанавливает так называемую дельту – разницу между давлениями включения и выключения. Дельта может составлять различные величины, от десятых до нескольких атмосфер.

К примеру, у вас дельта 2 атм. Если в данном случае насос включается при давлении 1 атм., то он будет выключаться при 3 атм. Если включается при 1,5 атм., то отключение, соответственно, при 3,5 атм. и так далее. Всегда разница между давлением включения и выключения электрического двигателя будет составлять 2 атм. Изменить этот параметр можно изменением степени сжатия малой пружины. Запомните эти зависимости, они нужны для понимания алгоритма регулировки давления. Заводские регулировки выставлены на включение насоса при 1,5 атм. и отключение при 2,5 атм., дельта составляет 1 атм.

Шаг 3. Проверьте фактические параметры работы насоса. Откройте кран для спуска воды и медленно стравливайте ее давление, постоянно следите за движением стрелки манометра. Запомните или запишите, при каких показателях включился насос.

Шаг 4. Продолжайте наблюдение до момента выключения. Также запишите значения, при которых электрический двигатель отключился. Узнайте дельту, отнимите от большего значения меньшее. Этот параметр нужен для того, чтобы вы могли ориентироваться, при каких давлениях насос будет отключаться, если регулировать усилие сжатия большой пружины.

Конструкция и принцип действия реле давления насосной станции

Перед тем как приступить к регулировке реле давления неплохо будет ознакомиться с его конструкцией и принципом действия.

Конструктивно реле насосной станции, чаще всего, представляет собой металлическое основание к которому снизу крепится крышка мембраны (под ней находится мембрана и металлический поршень) с быстросъемной гайкой для крепления к переходнику насосной станции, а сверху — контактная группа, клеммная колодка (для подключения сети, насоса и заземления) и два пружинных регулятора разных размеров. Все это сверху накрывается пластиковой крышкой, которая крепится к винту большого регулятора и которую, в зависимости от модели, можно легко снять с помощью отвертки или гаечного ключа.

На рис.1: 1,2 — пружинные регуляторы; 3 — основание; 4 — гайка крепления реле к переходнику и крышка мембраны; 5 — клеммная колодка для подключения сети 220V, насоса и заземления.

В зависимости от производителя и модели реле могут отличаться размерами, формой, расположением составляющих элементов, но большинстве своем они имеют вышеописанную конструкцию. Иногда в неё включают дополнительные элементы, например, рычаг защиты от «сухого хода» или др.

Принцип действия

Принцип действия этого реле основан на том, что под действием давления воды, которая подается от насоса, мембрана давит на поршень, который приводит в движение контактную группу, смонтированную на металлической платформе, имеющей два шарнира. В зависимости от её положения, контакты к которым подключены напряжение 220V и насос, могут быть замкнуты или разомкнуты, соответственно насос будет включаться или выключаться. Пружина большого регулятора действует на платформу контактной группы, уравновешивая давление поршня. Как только давление ослабевает, под действием пружины платформа опускается и контакты замыкаются (насос включается).

Пружина малого регулятора также действует против давления воды, но она расположена дальше от шарнира платформы и вступает в работу не сразу, а когда платформа с контактами поднимется на определенную высоту.

За срабатывание электрической части реле (замыкание и размыкание контактов) отвечает небольшой шарнир с пружиной. Конструктивно устроено так, что платформа и это шарнир не могут быть в одной плоскости. Как только она поднимается выше шарнира, контакты скачком опускаются вниз, а как только она опускается ниже его плоскости – они тут же перещелкиваются вверх. Плоскость этого шарнира находится немного выше основания пружины малого регулятора, что позволяет платформе подниматься до этого уровня без размыкания контактов, а как только она его достигнет – под действием пружин обеих регуляторов контакты размыкаются и насос выключается.

Таким образом, большой пружинный регулятор отвечает за момент включения насоса или так называемое «нижнее» давление (P), а меньший – за разность давлений включения и выключения (∆P).

При сжимании пружины большого регулятора (закручивании гайки по часовой стрелке) , она с большей силой действует на платформу контактной группы и «нижнее» давление возрастает. Если при этом не изменять степень сжатия пружины малого регулятора, то также возрастет и «верхнее» давление (отключения), ровно на такую же величину ( так как ∆P будет в этом случае неизменным).

При сжимании пружины меньшего регулятора, будет увеличиваться «верхнее» давление при неизменном «нижнем», то есть будет увеличиваться ∆P. При ослаблении пружин, соответственно, вышеуказанные показатели будут уменьшаться. На этом и основана регулировка реле давления насосной станции.

Часто встречающиеся ситуации

Во время эксплуатации насосной станции могут появляться различные сбои в ее работе, причина нарушений – неправильное включение/выключение электрического двигателя.

Необходимость замены реле

Замена выполняется в следующем порядке.

Отключите питание и полностью слейте воду с гидроаккумулятора. Краны отставьте в открытом положении.

После этого закройте все водопроводные краны или главный вентиль на выходе, включите насос и выполните точную регулировку давления воды по вышеописанному алгоритму. Никогда не спешите. Работы несложные, но последствия ошибок могут быть очень печальными.

Насос постоянно включается/выключается

Это значит, что давление воды резко повышается до максимальных значений, двигатель при этом выключается. Давление столь же резко падает до минимальных и агрегат опять включается.

В этом случае реле давления трогать не надо, оно не виновато. Причина в гидроаккумуляторе – порвалась или сильно растянулась резиновая мембрана, размещенная внутри баллона. Она не расширяется, не принимает воду и не компенсирует повышение давления.

Как известно из школьных уроков физики, вода не сжимается. При включении насоса давление моментально поднимается, при выключении также моментально падает. Придется разбирать гидроаккумулятор и менять мембрану.

Для нормальной работы насоса рекомендуется давление воздуха в металлическом баллоне устанавливать примерно на 10% ниже параметра включения электрического двигателя. Давление проверяется только после полного спуска воды из гидроаккумулятора. Если она есть, то значения поднимаются и искажают регулировочные показатели.

Насос длительное время не выключается

Вначале все было нормально, а потом появилась такая проблема. Причина – износ насоса, он уже не может создавать нужное давление. Регулировка простая – немного уменьшите максимальное значение до момента выключения насоса. Чтобы иметь запас по надежности давление рекомендуется еще снизить на несколько десятых долей атмосферы. Если в результате регулировки показатели понижаются до критических, то придется менять водяной насос.

Воды в системе нет, а насос не включается

Есть три причины: неисправна проводка, закислились клеммы подключения или перегорел электрический двигатель. Для проверки надо иметь тестер и прозвонить электрооборудование, работы следует делать строго по правилам ПУЭ.

Видео — Регулировка давления насосной станции, реле давления

После установки и подключения насосной станции проживание в частном доме становится в разы комфортнее. Но качество воды на участке далеко не всегда соответствует принятым нормам, из-за чего бытовые приборы быстро выходят из строя. О том, как подготовить воду из скважин и колодцев для хозяйственных нужд, можно прочитать на нашем сайте.

Источник

Эта пружина устанавливает параметры отключения насоса. При ее сжатии увеличивается максимальное давление. Регулируется гайкой. При отпускании гайки давление падает. Пружина установлена на подвижной пластине, включающей/выключающей клеммы. Подвижная пластина соединяется металлическим патрубком с гидроаккумулятором. Давление воды приподнимает ее, контакты размыкаются.

С его помощью подается вода из гидроаккумулятора к реле. Одновременно фиксирует устройство на насосной станции.

К одной подводится питание от сети, а вторая подает напряжение к электродвигателю.

К нижним подключается фаза и ноль двигателя, к верхним питание сети. Соблюдать этот порядок необязательно.

Соединяет металлический корпус насосной станции с заземлением дома или квартиры. Не надо путать нулевой провод и заземление, это разные понятия.

То, чего вы не знали о гидроаккумуляторах, может вас убить

Что вы обычно обсуждаете на встречах по безопасности? Общими темами являются средства индивидуальной защиты, защита цепей, ремни безопасности и процедуры блокировки тегов. Когда в последний раз на одном из ваших совещаний по безопасности обсуждались гидроаккумуляторы? Если ваш завод похож на большинство, они НИКОГДА не обсуждались. Почему? Потому что на большинстве заводов менеджеры по техническому обслуживанию, производству и безопасности не знают об опасностях, связанных с аккумуляторами.

Функция аккумулятора и предварительная зарядка

               Аккумулятор – это накопительное устройство в гидравлическом контуре. Это гидравлический эквивалент конденсатора в электрической цепи. Двумя наиболее распространенными типами аккумуляторов являются баллонные и поршневые. Баллон представляет собой не что иное, как резиновый баллон, отделяющий гидравлическое масло от сухого азота. Сухой азот используется для заполнения внутренней части баллона до уровня предварительного заряда. При использовании для объема предварительная заправка азотом обычно составляет от половины до двух третей максимального давления в системе. При включении насоса азот сжимается до максимального давления в системе. Настройка пружины компенсатора насоса определяет максимальное давление при использовании насоса с компенсацией давления. Настройка предохранительного клапана определяет максимальное давление в контуре насоса с постоянным рабочим объемом. Поршень в гидроаккумуляторе поршневого типа отделяет азот от гидравлического масла. Когда масло поступает в аккумулятор, поршень поднимается до тех пор, пока не будет достигнуто максимальное давление. В это время гидравлическое давление и давление азота будут равны.

              При выключении насоса жидкость под давлением в аккумуляторе должна быть сброшена обратно в бак. Это делается автоматическим или ручным клапаном сброса. Если эта жидкость под давлением не стравливается обратно в бак через клапан сброса, аккумулятор останется под давлением. Тогда аккумулятор становится однократным гидравлическим насосом. Если клапан случайно сместится, то жидкость под давлением будет направлена ​​на работу цилиндра или гидравлического двигателя. Это, конечно, приводит к перемещению груза, что может быть опасным или смертельным для обслуживающего или обслуживающего персонала.

Автоматические клапаны сброса аккумуляторов

Многие системы оснащены автоматическими клапанами сброса. Эти клапаны управляются либо гидравлически, либо электрически. Когда система выключена, эти клапаны переходят в открытое положение, направляя жидкость под давлением из аккумулятора обратно в бак.

               Итак, если ваши системы оснащены автоматическими клапанами сброса, почему вы должны беспокоиться? Потому что, как и любой другой гидравлический компонент, эти клапаны могут выйти из строя. Клапан может не открыться, что приведет к потере скорости, или закрыться, удерживая аккумулятор под давлением.

               Рассмотрите, что произошло на одном заводе несколько лет назад. Эта система имела клапан сброса с электрическим управлением, который открывался после выключения насоса. На машине были установлены два цилиндра для выдвижения и втягивания двух больших рубительных головок. Когда машина останавливалась, оператор часто менял ножи на рубильных головках. Оператор выполнил все процедуры безопасности мельницы по блокировке и маркировке электродвигателя. Не было письменной процедуры проверки манометра на аккумуляторе, чтобы убедиться, что давление внутри аккумулятора было сброшено обратно в бак через клапан сброса. Если бы оператор посмотрел на манометр в этом конкретном случае, он бы увидел, что в гидравлических линиях все еще заблокировано давление 1500 фунтов на квадратный дюйм. Чего он не знал, так это того, что клапан сброса аккумулятора не закрылся. Пока меняли ножи, коллега прополз по подающему конвейеру, делая фотоглаз. Затем на контроллер машины был отправлен электрический сигнал, указывающий, что бревно находится на конвейере. Затем был отправлен токовый сигнал для переключения клапанов рубящей головки. Аккумулятор сбрасывал масло в цилиндры, которые выдвигали рубильные головки, задавливая оператора. Если бы оператор был проинструктирован проверить, упало ли гидравлическое давление до 0 фунтов на квадратный дюйм, и попытался бы управлять рубящими головками, когда машина выключена, он мог бы быть жив сегодня.

Клапаны ручного сброса

              Другие системы имеют только клапан ручного типа, который необходимо открыть, чтобы стравить жидкость под давлением из аккумулятора обратно в бак. В этом случае все лица, работающие на машине или рядом с ней, должны знать, где находится клапан и что его следует открыть. Какую подготовку в области гидравлической безопасности проходит новый слесарь или электрик на вашем предприятии? Обычно мало или вообще ничего не говорится о сбросе давления в гидроаккумуляторах.

               Одна компания наняла нового механика, который проходил обучение у механика первого класса. Механик класса I не сообщил стажеру об открытии ручного сбросного клапана перед началом работы на одной конкретной машине. Однажды механик I класса был в отпуске, и стажеру нужно было заменить цилиндр на машине. Когда он ослабил фитинг на шланге у цилиндра, из линии вышло давление 2800 фунтов на квадратный дюйм. С него сбили защитные очки, а в глаз влили масло. Сегодня он носит специальные линзы из-за 40-процентной потери зрения в результате аварии. Если бы существовала письменная процедура достижения состояния с нулевой энергией, этой аварии не произошло бы.

Сухой азот или воздух?

               Аккумуляторы всегда следует заправлять сухим азотом, а не кислородом или сжатым воздухом. Сухой азот, технически не являющийся «инертным» газом, не вступает в реакцию с другими химическими веществами. Кислород и сжатый воздух, как мы все знаем, способствуют горению. На корпусе большинства аккумуляторов есть предупреждающая наклейка, предупреждающая о том, что для предварительной зарядки аккумуляторов следует использовать только азот. Один из наших консультантов несколько лет назад работал на заводе и обнаружил на заводе аккумулятор с надписью «Опасно — сжатый воздух» (см. рисунок). Это было обнаружено всего через 2 дня после проверки завода OSHA! Зачем кому-то ставить этот знак на аккумулятор? Может быть, потому, что у многих дома есть колодец, в котором есть аккумулятор, предварительно заправленный воздухом? Человек, наклеивший эту наклейку на аккумулятор, скорее всего, понял, что клапан Шредера, используемый для заправки азотом, очень похож на аккумулятор в его скважинной системе, велосипедной или автомобильной шине. Также обратите внимание, что фактическая предупредительная наклейка, нанесенная производителем аккумулятора, закрыта куском дерева под зажимом цепи! К счастью, сжатый воздух никогда не использовался в аккумуляторе. Если бы кто-то когда-либо наполнил его сжатым воздухом, как предполагает наклейка, баллон мог бы разорваться, и результатом был бы взрыв или, возможно, пожар на этом заводе. Излишне говорить, что наш консультант немедленно удалил эту наклейку.

Монтаж и демонтаж

               Аккумулятор должен быть правильно закреплен на монтажном приспособлении. При сборке аккумулятора после замены мочевого пузыря стопорное кольцо устанавливается вокруг тарельчатого клапана снаружи, и оба вставляются в корпус аккумулятора. Если корпус гидроаккумулятора не закреплен должным образом, выход из строя стопорного кольца может привести к отсоединению тарельчатого клапана от гидроаккумулятора. Это может привести к тому, что снаряд взлетит, как ракета.

               Перед снятием и хранением аккумулятора необходимо сбросить давление азота и надеть защитный колпачок на клапан Шредера. На одном заводе был только один аккумулятор, и каждый раз, когда аккумулятор нуждался в подзарядке, его снимали, клали в пикап и отвозили в ближайший магазин. Если бы клапан Шредера сломался или стопорное кольцо вышло из строя во время транспортировки, аккумулятор снова мог сыграть роль неуправляемой ракеты.

              Одно из наиболее частых замечаний, сделанных студентами после посещения наших обучающих семинаров, звучит так: «Я понятия не имел об опасности аккумуляторов». Не ждите, пока кто-то будет ранен или убит, чтобы обучить свой персонал работе с аккумуляторами. Если у вас нет квалифицированного специалиста, который мог бы говорить по этому вопросу, свяжитесь с нашей компанией, чтобы получить презентацию по безопасности или DVD для вашего предприятия.

Больше за меньшие деньги с аккумуляторами

Опубликовано 13 января 2015 г. 30 ноября 2017 г. Джон Фукс

В качестве пролога к следующему позвольте мне сказать, как я уже говорил в этом блоге, что быть инженером — это и благословение, и проклятие. Благо, потому что вы интуитивно понимаете, как работают вещи (или, по крайней мере, думаете, что работаете), которые другие люди считают волшебством, и проклятие, потому что невозможно отказаться от того, чтобы быть инженером, что может разочаровывать. Кроме того, интересная инженерия иногда встречается в самых неожиданных местах. Этот, который, как мне кажется, потенциально может использоваться для очистки системных приложений, я впервые обнаружил в Epcot Center в Disney World. Должен ли я быть удивлен?

В центре зоны инноваций Epcot Center находится огромный фонтан, работающий в такт музыке. Несколько струй воды вырываются в воздух на высоту не менее 150 футов с точностью до микросекунды и каскадом падают вниз через край фонтана. Глядя на фонтан (как инженер), я сначала был впечатлен мощностью насосов, которые должны быть необходимы, чтобы перекачать всю эту воду. Во время более поздней поездки, когда фонтан был осушён для технического обслуживания и была обнаружена работа, мне стало ясно, что потребность в откачке не так велика, как я сначала предполагал. «Фишка» в том, что каждое сопло питается от «аккумулятора», состоящего из баллона под давлением. Пока форсунки не работают, гидроаккумуляторы заполняются водой, которая сжимает воздух внутри них. Затем в нужный момент скопившаяся вода под давлением захваченного воздуха выбрасывается в сопло. Короче говоря, требуемая мощность насоса — это лишь часть того, что я сначала подумал, поскольку именно вода под давлением из аккумуляторов приводит в движение форсунки, а не насос. Поскольку каждая форсунка включается только на короткое время, между всплесками есть время для пополнения и повышения давления в аккумуляторах. По сути, это мало чем отличается от унитаза, который накапливает воду в бачке, которая высвобождается во время смыва в большом объеме для достижения желаемого результата.

Впоследствии мне пришло в голову, что эта же концепция может быть использована в системах очистки в тех случаях, когда требуется относительно большой объем воды или воды под высоким давлением (например, при дренчерной промывке или распылении) в течение короткого периода времени. Вместо насоса, который может, например, подавать 10 галлонов в минуту при давлении 100 фунтов на квадратный дюйм, почему бы не иметь насос, который может подавать 1 галлон в минуту при давлении 100 фунтов на квадратный дюйм (с меньшими затратами) и накапливать его для использования в соответствующее время, приводимый в движение давлением воздуха из аккумулятора?

На нижнем из двух приведенных выше рисунков короткий выброс жидкости под высоким давлением может быть подан с помощью насоса меньшей производительности, что снижает производительность насоса и краткосрочное потребление энергии, поскольку давление в аккумуляторе (аккумуляторах) нарастает в то время, когда форсунка не используется.

Прагматик может возразить, что по мере расширения воздуха в аккумуляторе доступное давление уменьшается. Хотя это правда, многие приложения допускают снижение давления. Если нет, то есть пара вариантов.

• Подберите гидроаккумулятор(ы) таким образом, чтобы давление было адекватным, даже несмотря на падение давления в конце предполагаемой потребности.
