Как правильно настроить цепь бензопилы: Как установить и натянуть цепь на бензопиле

Содержание

Как установить и натянуть цепь на бензопиле


Цепь бензопилы является одним из главных элементов всего устройства. От того, как она будет натянута и установлена зависят многие параметры и результат всего оборудования. Будучи неправильно установленной, «режущий» элемент бензопилы может быстро прийти в негодность (порваться), показывать слабые режущие характеристики и привести к преждевременному износу двигателя пилы и главной шестерни. Дабы этого не произошло, опишем основные причины по которым цепь слетает с шины бензопилы, а также как правильно одевается и натягивается цепь бензопилы.



Почему режущий элемент слетает с пазов?


На практике цепь может слететь по одной из 2-х причин: либо произошло шина бензопилы ослабла, либо сама цепь была недостаточно затянута. В редких случаях цепь слетает из-за люфта приводной шестерни, однако, такой фактор весьма предсказуемый, и его устраняют задолго до того, как цепь слетит.


Причина ослабления шины цепи бензопилы.


В силу постоянных вибраций и больших нагрузок затяжка фиксирующих болтов на шине может ослабнуть. В результате чего между самой шиной и цепью образовывается люфт (пространство). Данная проблема сначала выражается в небольшом «хождении» шины во время распила материала. Чтобы его устранить, достаточно снова затянуть фиксирующие болты.


Растяжение цепи.


С течением времени звенья цепи бензопилы растягиваются. Цепь начинает вылетать при её растяжении более чем на 1 см. В таком случае нужно либо произвести замену всей цепи, либо удалить 1 – 2 звено до отсутствия провисания. Не рекомендуется использовать для этой цели болгарку, потому как велика вероятность повреждения соседних звеньев. Для ремонта рекомендуется выпить заклепки из отверстий, после чего ими же соединить отверстия нужных звеньев.


Люфт ведущей звездочки бензопилы.


Шаткое положение ведущей звездочки также может сказать на поведение цепи во время работы. Происходит данное явление из-за плохой фиксации звездочки после ремонта, либо «разболтовки» в ходе длительной работы. Чтобы устранить люфт цепи понадобиться снять защитную крышку двигателя и свечи (понадобится специальный свечной ключ), а после специальным ключом провернуть пластину сцепления до тех пор, пока положение поршня не даст доступа к ведущей звездочке. Только после получения такого доступа звездочку можно будет зафиксировать в правильном положении.


Как поставить цепь на бензопилу правильно


Неспешная установка цепи занимает не более 30 минут при условии правильной и фиксированной установки запчастей. Алгоритм установки цепи бензопилы состоит из 8-ми шагов:


  • Потребуется подготовить ровную поверхность. Это позволит избежать кривой постановки запчастей и самой цепи, а также сведет к минимум потерю крепежных элементов. Сначала нужно выложить шину и цепь параллельно друг другу.

  • Снимаем защиту звездочки. Для старых моделей крепеж защиты звездочки выполнен в виде барашка, который не сложно открутить. Для более новых моделей бензопил понадобиться гаечный ключ (чаще всего на 10).

  • Приводную звездочку бензопилы в основании направляющей шины нужно выкрутить до упора в право.

  • На каждый фиксирующий паз направляющей шины накладываются звенья в последовательном порядке (звено за звеном). Цепь бензопилы устанавливается сверху направляющей таким образом, чтобы шины всегда находилась сверху, в то время как цепь – с низу.

  • Шину и цепь бензопилы устанавливаем на ведущую звездочку.

  • Устанавливаем обратно защитную крышку ведущей звездочки. Во время установки важно проследить, чтобы сама звездочка стояла ровно и без люфта.

  • Проверяем положение направляющих, которые должны находится в специальных желобах.

  • Проверяем насколько цепь зафиксирована на шине и в самой бензопиле.


После завершения данного алгоритма остается провести натяжение самой цепи. Но перед тем как перейти к этой процедуре, следует удостовериться в правильном положении цепи. В противном случае либо придется повторить алгоритм повторно (вплоть до разъединения шины и цепи).


Как провести натяжение и регулировку цепи бензопилы ?


После установки цепи и шины, требуется натянуть цепь. Недостаточно убрать провис цепи под шиной банальной затяжкой болта справа от шины (зависит от модели). После первоначальной затяжки цепь нужно провернуть по шине вперед не менее 2-х мотков. Входе эксплуатации цепь будет «распрямляться» по направлению шины. В ходе чего провис («пузо») будет образовываться повторно и его нужно будет убрать повторно.


На этом натяжка цепи не заканчивается. Как показывает практика многих специалистов, на натяжение цепи не малую роль играет положение самой шины. Во время работы бензопилой, при нажатии шины о поверхность распиливаемого объекта, шина вместе с пилой, начинают «играть» вверх-вниз. В результате чего «пузо» появляется повторно.


Чтобы убрать провис в 3-ий раз нужно приподнять саму шину вместе с цепкой максимальной вверх, аккуратно потянув за саму шину, и повторно подтянув болт натяжки цепи устранить провис. При этом стоит помнить, что сама цепь не должна напоминать натяжение струны – достаточно убрать провисание цепи под шиной. Часто в инструкции по эксплуатации написано, что для определения правильной натяжки цепи бнзопилы необходимо верхнюю часть цепи максимально натянуть пальцем, а в образовавшемся просвете (в верхнем «пузе») будут видны 3-х ведомых зубцов. Но, на практике этот совет не оправдывает себя, потому как есть шанс попасть на растянутые звенья.


Чтобы наверняка проверить натяжение цепи необходимо:


  • Прежде всего отключается тормозная система (чтобы цепь могла двигаться в обе стороны).

  • «Прокручиваем цепь» вперед по направлению шины.

  • В нескольких точках проверяем верхний провис цепи. Он должен колебаться в пределах 2- 3 мм.

  • В случае если цепь туго идет вдоль шины, или вообще не двигается следует ослабить натяжение.


После того, как достигнут подобный «люфт» в натяжении цепи, бензопилой можно работать. При сильной перетяжке, во время работы, зубья цепи, а потом и сама шина, будут сильно нагреваться. Впоследствии такого нагрева могут быть повреждены или разрушены основные элементы бензопилы (приводная звездочка, цепь, шина).





← Как укоротить цепь на бензопиле  |

Как заточить цепь бензопилы своими руками напильником или станком →

Как натянуть цепь на бензопиле?


Бензиновая пила – полезное приспособление для применения в домашнем хозяйстве, которое состоит из разных конструктивных элементов. От каждого из них зависит работоспособность и производительность инструмента. Если какая-то деталь выходит из строя, это неизбежно влияет на работу механизма.


К наиболее распространённым вопросам, с которыми сталкиваются владельцы бензиновых пил, относится, как натянуть цепь на шину инструмента. Зачем вообще её натягивать? Для корректного функционирования бензиновой пилы цепная гарнитура должна быть правильно натянута. В процессе работы она нагревается и растягивается. Эксплуатировать пилу с плохо натянутой цепью не только неудобно, но и небезопасно.

Проверка натяжения цепи


Чтобы определить, требуется ли натяжение цепи, нужно для начала проверить текущее её состояние. Плавно оттяните цепь посередине рабочей поверхности. Хвосты режущих звеньев должны выходить из пазов не более чем на 2/3 их длины. Понять, что требуется регулировка натяжения, можно также по таким признакам:

  • работа бензопилы сопровождается нехарактерными скрипами и скрежетом;
  • ослабела затяжка защитного механизма, шина зафиксирована ненадёжно;
  • при распиливании древесины шина заедает, заклинивает;
  • усиление шумовой и вибрационной нагрузки;
  • вместо привычной стружки из-под пилы вылетает мелкая пыль;
  • ход рабочей поверхности становится более агрессивным и резким.


Некорректный натяг цепи бензопилы снижает производительность инструмента, увеличивает время работы. Более того, цепь может слететь с шины, разорваться, а это чревато получением серьёзных травм.

Принцип работы натяжителя


Современные модели бензиновых пил оснащаются устройствами, которые отвечают за натяжение цепи. В инструментах из бюджетной категории натяжители представлены регулирующим болтом. Располагается он сбоку на корпусе оборудования. Регулировать натяжение можно отверткой или при помощи специального приспособления, которое состоит из двух частей. Одна сторона используется для откручивания гаек, а вторая напоминает шлицевую отвертку.


Бензопилы премиального класса (Штиль, Патриот, Хускварна, Партнер, Макита, Чемпион) комплектуются регулировочными дисками и рычагами. Преимущество механизмов этого типа в том, что они позволяют осуществлять натяжение цепи без применения дополнительных инструментов. Достаточно покрутить диск в нужную сторону, и натяжение цепной гарнитуры отрегулируется. Хотя, пользователи, которые привыкли натягивать цепь отверткой или ключом, не считают автоматизированный метод удобным.

Пошаговая схема натягивания цепи


Поставить цепь на пилу и отрегулировать её натяжение можно в домашних условиях самостоятельно. Если под рукой у вас есть необходимые инструменты, вы сможете натянуть цепную гарнитуру за пару минут. С чего начать? Проверьте звенья цепи, ведь причиной её провисания может быть не только недостаточный натяг, но и износ элементов (звездочек и зубьев). Если причина всё-таки в натяжении, приступаем к его регулировке. Новую цепную гарнитуру нужно сначала надеть на рабочую поверхность.


Установка цепи на шину бензопилы (по примеру Partner 180) осуществляется по такому алгоритму:

  1. Расположите бензопилу на чистой, ровной поверхности. Пильная гарнитура должна находиться сверху.
  2. Снимите защитную крышку, предварительно открутив резьбовые крепления.
  3. Снимите шину инструмента, очистите при помощи баллона со сжатым воздухом или пылесоса.
  4. Определите верное положение цепи. Зубчики располагаются сверху, направлены в противоположную от корпуса сторону.
  5. Наденьте цепь на рабочую поверхность. Надёжно зафиксируйте шину болтами и убедитесь в том, что для свободного хода достаточно запаса.


Теперь проверяем и регулируем натяжение цепной гарнитуры. Выполнить эту задачу можно несколькими способами. Натягивание цепи быстрым методом предполагает применение затяжного болта. Закручиваем его по часовой стрелке, после проверяем состояние барашковой гайки и опускаем рукоятку.


Фронтальный способ считается более сложным. Чтобы натянуть цепь, необходимо выполнять действия в такой последовательности:

  1. Открутите гайки, которые отвечают за фиксацию шины на инструменте. Ослабьте их и потяните за край рабочей поверхности.
  2. Используя регулировочный винт, натяните цепь до нужного уровня и закрепите её в таком положении гайками.
  3. Проверьте степень натяжения, оттянув слегка пальцами цепь.


Цепная гарнитура не должна иметь слишком тугой натяг, так как это не менее опасно, чем недостаточное натяжение. После окончания регулировки запустите инструмент, пускай поработает на холостом ходу пару минут. А вы в то время проанализируйте, правильно ли он себя ведет. Посторонние свистящие звуки, нехарактерные шумы и свисты – это сигнал о том, что бензопила работает некорректно.

Типичные ошибки при натягивании цепи


Не только новички, но и профессиональные пользователи допускают ошибки при натяжении, которые потом сказываются на работоспособности инструмента и сроке службы его комплектующих элементов. Самая частая проблема – слетает цепь с шины. Почему это происходит? Причины могут крыться в проблемах с ведущей звездочкой, растягивании цепной гарнитуры, поломке шины.

Использование расходных материалов низкого качества


Многие владельцы бензиновых пил совершают очень серьёзную ошибку – применяют для замены низкокачественные расходные материалы, что непременно сказывается на работе инструмента. Каждая цепь имеет свой рабочий ресурс, после истечения которого её нужно утилизировать и установить новый расходный элемент. Металлические детали в процессе эксплуатации деформируются, изнашиваются. Не натягивайте старую цепь на шину, вовремя меняйте расходники.

Разболтанность шины


При фиксации направляющей шины обратите внимание на состояние двигательного узла. Если болты закручены недостаточно, повышается вибрация, шина ослабляется и становится более подвижной, а это приводит к ускоренному износу цепной гарнитуры. Зафиксируйте шину на инструменте, чтобы избежать её разбалтывания и преждевременного растяжения цепи.

Проблемы со звездочкой


Если ведущая звездочка закреплена некачественно, цепь будет постоянно нуждаться в подтяжке. Для работы потребуется универсальный или специальный ключ. Снимите свечи и крышку, уберите воздушный фильтр, зафиксируйте поршень стопором, отрегулируйте положение ведущей звездочки. Если растянулась цепь на бензопиле, сначала нужно подтянуть звездочку, затем осуществлять натяжку цепной гарнитуры.

Последствия неправильной натяжки


Неправильная натяжка пильной гарнитуры приводит к возникновению различных проблем в процессе эксплуатации. Если цепь провисает, вы можете столкнуться с такими неприятностями:

  • снижение производительности инструмента;
  • цепь слетает с рабочей поверхности во время запуска;
  • шина застревает в структуре материала;
  • сокращение срока службы цепной гарнитуры;
  • поломка звездочек;
  • повышение нагрузки на ротор;
  • увеличение нагрузки на двигатель.


Но это далеко не самые серьёзные проблемы. В процессе работы цепь может разорваться и нанести травму оператору. Вот почему так важно проверять состояние и работоспособность пильной гарнитуры перед началом работы. Мероприятия по регулировки и настройке шины, цепи следует проводить в защитных приспособлениях (плотные перчатки, очки).

Заключение


Пильная гарнитура, как и другие комплектующие элементы бензопилы, требует профессионального ухода и обслуживания. После работы цепь и шину нужно почистить от грязи, опилок. Не используйте для работы режущие элементы с затупленными зубьями, регулярно осуществляйте заточку. Важным условием для хорошего функционирования бензопилы является использование качественных смазочных материалов. Масло снижает износ комплектующих, защищает их от поломок вследствие перегревания.


Правильный уход и своевременный мелкий ремонт помогут продлить срок службы основных рабочих элементов бензопилы. Степень натяжения цепи – это важный показатель, от которого зависит работоспособность инструмента. Проверить, хорошо ли натянута цепная гарнитура, очень просто. При обнаружении отклонений от нормы отрегулируйте натяжение при помощи диска, рычага, бокового натяжителя.

Заточка цепи бензопилы | Орегон Продукты

Существует два основных метода заточки цепи бензопилы вручную с помощью круглого напильника или электрического шлифовального станка для цепной пилы. Третий метод, квадратная опилка, предназначен только для квадратной цепи, используемой для обрезки больших деревьев. Обратитесь к руководству по эксплуатации вашей кофемолки для настройки и инструкций. Отшлифуйте свою цепь, чтобы она соответствовала рекомендациям производителя.

  • Перчатки

  • Защитные очки

  • Комплект для подачи бензопилы

  • Электрический точильный станок с цепной пилой

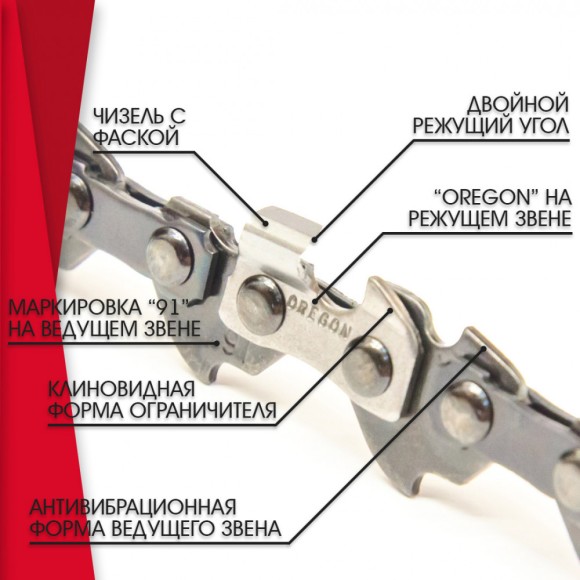

1. Верхняя пластина
2. Уголок
3. Пластина скольжения
4. Впадина
5. Ограничитель глубины
6. Пятка
7. Отверстие под заклепку
8. Носок


Шаг 1

Убедитесь, что ваша цепная пила выключена, прежде чем выполнять какое-либо техническое обслуживание. Прежде чем затачивать бензопилу, необходимо знать тип цепи и угол заточки. Вы можете найти эту информацию в руководстве пользователя цепной пилы или на цепном блоке. Идентификационный код цепи обычно пишется на ведущем звене. Если вы не знаете тип или номер своей цепи, обратитесь к дилеру сети в штате Орегон или позвоните в наш отдел технического обслуживания  800-223-5168 .

Шаг 2

Наденьте защитное снаряжение, включая перчатки и очки. Если вы затачиваете цепь, когда она прикреплена к шине цепной пилы, сначала убедитесь, что она правильно натянута.

Шаг 3

Сотрите масло и смазку с цепи. Этот шаг предотвратит образование наростов на зубьях напильника или круге при шлифовании.

Шаг 4

Осмотрите цепь бензопилы на наличие повреждений. Вот на что следует обратить внимание:

  • Правильная установка стяжек и приводных звеньев
  • Треснувшие или сломанные ножи, верхние пластины ножей или стяжки
  • Погнутые, треснутые или сгоревшие звенья привода
  • Сильное абразивное повреждение
  • Чрезмерно изношенная цепь
  • Характер износа, который может указывать на изношенную шину или звездочку. Дополнительную информацию см. в Руководстве по безопасности и техническому обслуживанию пильной цепи Oregon.
  • Ослабленные заклепки (Попробуйте провернуть заклепки пальцами — если вы можете это сделать, они слишком ослаблены. )

Шаг 5

Если вы напиливаете цепь бензопилы вручную, выберите и используйте правильную напильник и напильник для цепи пилы. Это самый простой способ заточки пильной цепи.

Шаг 6

Если цепь порвалась, отремонтируйте или замените ее. Затем проверьте и отрегулируйте глубиномер. Затем заточите цепь в соответствии с рекомендациями производителя, сохраняя ее сбалансированной.

Шаг 1

Включите тормоз цепи, затем слегка зажмите шину цепной пилы в тисках. Затем отпустите цепной тормоз, чтобы можно было вращать цепь вручную (при этом обязательно надевайте перчатки).

Подсказка инструмента

Включите тормоз цепи, сдвинув верхний защитный кожух вперед. Потяните защитный кожух назад, чтобы отключить его.

Шаг 2

Если вы используете направляющую для напильника, поместите ее над фрезой так, чтобы напильник находился в горловине (между фрезой и ограничителем глубины). Убедитесь, что направляющая файла имеет две точки контакта: одну точку контакта с верхней пластиной фрезы и две точки контакта с ограничителем глубины.

Шаг 3

Держите файл в правильном месте так, чтобы 1/5 дюйма или 20 % диаметра файла располагались над верхней пластиной резака. Проще всего удерживать файл в этом положении с помощью направляющей для файлов Oregon. проверьте, должен ли угол заточки верхней пластины быть параллелен осевой линии цепи бензопилы.

Шаг 4

Найдите резак с наибольшим повреждением. Затачивайте, используя равномерные штрихи («полная длина напильника»), чтобы удалить повреждение, подсчитывая количество ходов напильником. Вы поймете, что повреждение устранено, когда резак станет блестящим, серебристым. Подпилите все фрезы с одинаковым количеством ходов на фрезу изнутри наружу так, чтобы длины фрез были одинаковыми.

Шаг 5

Соберите все резаки на одной стороне цепи, прежде чем повернуть цепь, чтобы перейти на другую сторону. Напилите изнутри каждого резака наружу. Завершите все резаки на одной стороне цепи. Когда вы закончите, переверните пилу, чтобы повторить процесс для другой стороны цепи. Помните, что длина всех фрез должна быть одинаковой.

Шаг 6

Подпилите, чтобы удалить повреждения и сохранить одинаковую длину верхних пластин. Перепроверьте глубиномеры.

Шаг 1

Проверьте форму шлифовального круга.

Подсказка инструмента

Перед установкой нового или бывшего в употреблении шлифовального круга проверьте его целостность, постукивая по нему металлическим предметом, например шестигранным ключом. Если вы слышите глухой стук, колесо может быть повреждено изнутри, и может потребоваться замена колеса.

Шаг 2

Установите тиски в сборе на правильный угол заточки верхней пластины. Обратитесь к руководству по эксплуатации кофемолки, чтобы узнать, как это сделать лучше всего. Мы предлагаем отшлифовать вашу цепь, чтобы она соответствовала рекомендациям производителя.

Шаг 3

Используйте рекомендуемый угол резания верхней пластины, чтобы установить правильный угол наклона шлифовальной головки.

Шаг 4

Убедитесь, что ручка блокировки тисков плотно завинчена и что цепь заблокирована. Включите электрическую точилку. Заточите фрезу, опустив узел рычага-мотора. Совет. Используйте быстрые постукивающие движения, чтобы свести к минимуму перегрев поверхности земли.

Шаг 5

Когда вы закончите заточку резака, поднимите рычаг и ослабьте рукоятку. Переместите цепь вперед, чтобы расположить следующий резец, который нужно заточить.

Шаг 6

Снова заблокируйте рукояткой и заточите. Когда все фрезы будут заточены, выключите станок и отсоедините кабель питания. Часто правьте шлифовальные круги на керамической поверхности, чтобы сохранить правильную форму. Используйте вращающийся комод или перевязочный кирпич.

Шаг 1

Проверьте и отрегулируйте глубиномеры, используя приведенные здесь инструкции.

Шаг 2

Очистите весь мусор, затем тщательно смажьте цепь маслом для шин и цепей. Для достижения наилучших результатов замочите цепь на ночь.

Шаг 3

Храните заточенную пильную цепь в контейнере со смазкой, чтобы она была готова к следующему использованию.

Термин «напильник с квадратной заточкой» относится к процессу использования напильника для ручной заточки цепи с квадратной заточкой. Опиловка с квадратной шлифовкой может быть намного сложнее, чем круглая, и требует других методов. Поскольку цепь с квадратным шлифованием менее терпима к ошибкам, важно, чтобы выравнивание углов и углы подачи были точными.

Изучение надлежащего метода записи на квадратный пол может занять некоторое время. На самом деле, у большинства людей не получается с первой попытки. Поэтому не расстраивайтесь, если ваша цепочка не работает так, как вы ожидаете, с первой попытки.


Часто задаваемые вопросы

Устранение неполадок цепи пилы / Заточка

oregonproducts.com/chainsharpening

Когда следует выполнять шлифовку по ровной поверхности?

Поскольку цепь с квадратной шлифовкой не очень распространена, у большинства операторов цепных пил никогда не будет возможности выполнить напильник с квадратным напильником. Цепь с квадратной шлифовкой используется только в сочетании с более длинными направляющими шинами, предназначенными для распила больших деревьев. Тем не менее, преимущества производительности пиления древесины цепью с квадратной шлифовкой могут перевешивать тот факт, что пилка с квадратным шлифом может быть более сложной и оставляет меньше места для ошибок.

О чем следует помнить, когда вы впервые подшиваете цепочку «квадрат-земля»

В то время как подшивку-подшивку можно выполнять в полевых условиях, магазин со светом и верстаком — идеальное место для обучения. Легче всего подпиливать в условиях, когда ваши фрезы устойчивы и много света.

Первая цепь с квадратной шлифовкой, которую вы затачиваете, должна быть цепью с квадратной шлифовкой, имеющей заводскую заточку. Не используйте старую цепочку, особенно ту, которая была предварительно заточена. Цепь, которая уже была повторно заточена, может все еще иметь прикрепленный материал впадины, который необходимо удалить.

Совет:  Вторая новая цепь с квадратной заточкой может быть удобным ориентиром для заточки цепи с квадратной заточкой. Вы можете посмотреть на зубья фрезы на второй цепи, чтобы увидеть, как они должны выглядеть.


Три правила заточки цепи с квадратным шлифованием

  1. Держите угол напильника на одном уровне с зубом фрезы
  2. Сохранение углов зуба фрезы
  3. Повторить одинаковые углы на каждом зубе; все фрезы должны быть одинаковыми.



Это создает линию (A), где угол резания верхней пластины встречается с углом боковой пластины. Для достижения наилучших результатов подпиливайте так, чтобы линия пересекала режущий угол (B).

Чтобы правильно заточить фрезу, используйте правильное положение для заточки, как показано здесь с трех разных точек зрения.

Квадратный напильник

Прежде чем приступить к опилению, поместите квадратный напильник рядом с фрезой. Определите угол файла, который вы будете совмещать с углом зуба фрезы. Когда угол выровнен, переместите файл по другой его оси, чтобы другие поверхности совпали. Обратитесь к приведенному выше рисунку, чтобы вы знали, как выглядит правильное место для хранения документов.


Как только ваш файл будет расположен, пришло время повысить резкость. Но какое направление вы должны использовать?

Пильная цепь квадратного сечения должна быть запилена снаружи внутрь (в направлении вниз). Это оставляет лучший край на хромированных режущих поверхностях и облегчает сохранение положения файла и результирующих режущих кромок в правильном выравнивании, как показано в предыдущем разделе «Позиционирование файла». Однако подпиливание снаружи внутрь быстрее изнашивает ваш файл.

Некоторые пользователи квадратных цепных пил могут предпочесть напильник изнутри наружу (в направлении вверх). Вы должны знать, что подшивка наизнанку намного сложнее.

Какое бы направление вы ни выбрали, убедитесь, что ваш напильник и режущие кромки остаются в том же положении, как показано в предыдущем разделе. Подпилите все фрезы с одной стороны пильной цепи, затем переверните пильную цепь и повторите процесс. Используйте те же позиции напильника для фрез на противоположной стороне пильной цепи.

Заточка квадратным напильником

Чтобы начать заточку после того, как вы выровняли углы, проведите напильником надфилем, затем снимите его и посмотрите на зуб фрезы. Там будут следы, где напильник удалил часть стали. Настройте файл на основе того, что вы видите. Продолжайте затачивать до тех пор, пока зуб не станет таким же острым, как зуб эталонной цепи.


После изготовления первого острого зуба фрезы пришло время двигаться дальше и сделать так, чтобы остальные зубья выглядели одинаково. Лучший способ сделать это — посмотреть на цепь. Подсчет количества ударов дает только приблизительную оценку, поскольку не все удары удаляют одинаковое количество материала.


Все зубья должны быть одинаковыми, поскольку это поможет обеспечить равномерный рез. Если один зуб больше или меньше других, он будет срезать куски дерева разного размера, в результате чего цепь будет вибрировать и вибрировать. Эта неточность также может привести к тому, что цепь срежется криво.


Существует три различных типа квадратных напильников: шестигранные, с двойным скосом и «гуфи».

Наиболее популярным типом напильника является шестигранная форма, также известная как «треугольный напильник». Как следует из названия, шестигранный напильник имеет шесть сторон и три угла, которые служат краем для опиливания. Из трех типов напильников шестигранный напильник имеет наименьший размер и обычно хорошо вписывается в цепочку с шагом 3/8 дюйма.

Два других типа напильников — двойной скос и «гуфи» имеют два угла для заточки и также позволяют опустить глубиномеры с поверхностями на верхней и нижней части напильника.

Используйте только напильники, специально предназначенные для долотообразных фрез с квадратной заточкой, которые можно приобрести у вашего дилера цепных пил.

Почему File Gullet?

Приблизительно после каждой пятой заточки вам нужно будет вычищать впадины, затачивая их обратно круглым напильником 7/32″. Затачивайте впадины изнутри наружу (сторона, противоположная направлению заточки), и всегда оставляйте 1/8 «полка за пищеводом. Если вы не будете регулярно чистить пазы, внешний край в конечном итоге будет препятствовать тому, чтобы рабочие углы ваших фрез врезались в древесину.

Правильная подача пищевода (справа)

Между рабочим углом и внешним краем впадины сохраняется зазор. Некоторые пользователи цепей с квадратным основанием могут предпочесть подпиливать изнутри наружу (в направлении вверх). Подача наизнанку намного сложнее. Какое бы направление вы ни выбрали, убедитесь, что ваш напильник и режущие кромки остаются в том же положении, как показано выше. Подпилите все фрезы с одной стороны цепи, затем переверните цепь и повторите процесс.

Неправильная подача пищевода (неправильно)

Если впадина заточена неправильно, зазор между рабочим углом и внешним краем впадины небольшой или отсутствует. Неправильно: зазор между рабочим углом и внешним краем впадины небольшой или отсутствует.

Часто задаваемые вопросы

Как заточить цепь?

Существует два основных метода заточки цепи цепной пилы вручную: с помощью круглого напильника или электрического шлифовального станка для цепной пилы. Узнайте, как заточить цепь бензопилы, из нашего видео с техническими советами.

Как узнать, что моя цепь затупилась, и когда ее нужно заточить?

Если она больше не питается самостоятельно, вам приходится нажимать на пилу или отходы от вашей пилы образуют опилки, пришло время заточить цепь бензопилы. Хорошее эмпирическое правило — затачивать цепь каждый раз, когда вы заправляете бензин.


Натяжение цепи бензопилы

Надлежащее натяжение цепи бензопилы имеет решающее значение для работы вашей бензопилы. Узнайте, как проверить и натянуть пильную цепь, чтобы избежать риска отдачи и травм, связанных с бензопилой.

Узнать больше

Обслуживание цепи бензопилы

Ознакомьтесь с методами надлежащего ухода за пильной цепью и возможными опасностями, которые могут возникнуть в результате неправильного обслуживания пильной цепи.

Узнать больше

Замена поврежденной цепи бензопилы

Узнайте, как правильно отремонтировать поврежденный резак и соединить петли цепи с помощью инструментов для заклепки и разрыва цепи.

Узнать больше

Настройка бензопилы

Чтобы подготовить бензопилу к оптимальной работе, следуйте этим основным советам по смазке и использованию масла.

Узнать больше

Поиск деталей

Найдите полный ассортимент пильной цепи, специально изготовленной для вашей бензопилы.

Узнать больше

Руководства по продуктам

Мы хотим убедиться, что вы можете делать свою работу правильно. Ознакомьтесь с нашими руководствами по эксплуатации продуктов.

См. руководства

Как натянуть цепь бензопилы

Обзор


Правильное натяжение цепи бензопилы имеет решающее значение для ее работы. Натяжение цепи следует оценивать перед началом работы и регулярно проверять в течение всей работы. Ослабленная цепь бензопилы увеличивает риск отдачи  , а также вероятность того, что цепь пилы соскочит с направляющей шины. Слишком натянутая цепь пилы может помешать цепной пиле вращаться или вызвать нагрев цепной пилы. Перегретая пильная цепь и направляющая шина не только представляют потенциальную опасность возгорания, но и могут значительно сократить срок службы этих компонентов.



Темы

Шаг за шагом. Как натянуть цепь бензопилы

Пошаговое руководство. 003






Видео: Технические советы от Oregon — натяжение цепи

Oregon призывает вас ознакомиться с надлежащими методами обслуживания пильной цепи и осознавать возможные опасности, которые могут возникнуть в результате неправильного обслуживания пильной цепи. Всегда надевайте надлежащую защитную одежду при эксплуатации или обслуживании бензопилы. Часто проверяйте натяжение цепи бензопилы во время работы.






Пошаговое руководство: как натянуть цепь бензопилы

Важно: Всегда выключайте двигатель, прежде чем начинать натяжение цепи бензопилы. Кроме того, цепь пилы следует натягивать только в прохладном, а не в горячем состоянии.



Эта статья должна стать отправной точкой для изучения того, как натянуть цепь бензопилы. Для получения дополнительной информации см. руководство по эксплуатации вашей пилы, инструкции, прилагаемые к пильной цепи и/или направляющей шине, и обратитесь в службу поддержки штата Орегон  видео .



Шаг 1

Найдите точки регулировки натяжения цепи на бензопиле.



Обычно точки регулировки расположены на боковой крышке и на передней части бензопилы. Для некоторых моделей бензопил, таких как Oregon CS300 , точки регулировки расположены внутри ручки фиксатора боковой крышки.





Шаг 2

Поверните регулировочный винт «по часовой стрелке», чтобы затянуть, и «против часовой стрелки», чтобы ослабить.



Шаг 3

Отрегулируйте натяжение цепи бензопилы.



Используйте бензопилу ключ  , чтобы ослабить натяжной штифт. Этот штифт перемещает стержень для натяжения и крепится к винту.



Держите носовую часть стержня вверх, пока регулируете натяжение (не отпускайте носовую часть стержня, пока не затяните крепежную гайку).

Для a звездочка направляющая шина следуйте инструкциям на направляющей шине со сплошной головкой, затем поверните натяжитель еще на четверть или пол-оборота. Нижние части самых нижних стяжек и ножей поднимутся и прочно соприкоснутся с нижней частью направляющей шины. Натяжение направляющей шины со звездочкой должно быть больше, чем у направляющей шины со сплошной головкой.



Шаг 4

При увеличении натяжения цепи следите за зазором между нижней стороной направляющей шины и провисшей цепью.



Продолжайте натягивать пильную цепь, чтобы устранить этот зазор. Цепь пилы натянута надлежащим образом, когда ведущие звенья полностью вошли в канавку направляющей шины, а все стяжки цепи слегка касаются направляющей шины.



Шаг 5

Рукой в ​​перчатке несколько раз потяните цепь цепной пилы вдоль верхней части направляющей шины от двигателя к носовой части направляющей шины.



Цепь бензопилы должна быть натянута, но при этом свободно тянуться.



Шаг 6

Наконец, выполните тест на щелчок, чтобы убедиться в правильном натяжении пильной цепи.



Просто потяните цепь на нижней стороне направляющей шины вниз, чтобы одно или два приводных звена вышли из направляющих шин, и отпустите ее. Цепь должна сразу встать на место.



Продолжайте регулярно проверять натяжение пильной цепи, особенно в течение первых получаса работы. Если цепь ослабла, прекратите резку и дайте пиле остыть, прежде чем регулировать натяжение.



Вернуться к началу






Пошаговое руководство. Как натянуть цепь бензопилы на направляющей шине Oregon Intenz 5 3 9902 0 9002 0002 Направляющие шины Oregon Intenz имеют собственный встроенный механизм натяжения.

которые позволяют быстро и легко натянуть цепь. С Intenz вам не нужно держать конец стержня вверх во время процесса натяжения.



Шаг 1

Ослабьте гайки шины сбоку направляющей шины цепной пилы.



Шаг 2

Вставьте ключ отвертки или цепной пилы в паз Intenz на направляющей шине.



Шаг 3

Поверните отвертку или гаечный ключ по часовой стрелке, чтобы переместить направляющую шину вперед до надлежащего натяжения цепи. Выполните тест на щелчок, чтобы убедиться в правильном натяжении пильной цепи.



Шаг 4

Затяните гайки крепления направляющей шины цепной пилы, начиная с задней гайки и затем затягивая переднюю.



Рукой в ​​перчатке несколько раз протяните цепь бензопилы вдоль верхней части направляющей шины от двигателя к носу направляющей шины. Цепь бензопилы должна чувствовать себя плотно, но при этом свободно тянуться.



Вернуться к началу






Орегон настоятельно рекомендует безопасные методы работы и всегда рекомендует использовать соответствующую защитную одежду.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
