Соединение проводов в распределительной коробке для электропроводки

Электричество представляет ту область, работы в которой не терпят ошибок, которые могут привести к непредсказуемым результатам. Несмотря на эти факты, многие стараются самостоятельно разобраться в электрических сетях, чтобы сэкономить на работах. Очень важно осуществлять грамотное соединение в распределительных коробках, поскольку за этим стоят правильность работы,  безопасность, в том числе и пожарная.

Содержание

• 1 Зачем нужна распределительная коробка
• 2          Способы соединения проводов
  • 2.1 Соединение проводов с помощью скрутки
  • 2.2 Скрутка с помощью монтажных колпачков
  • 2.3 Соединение проводов с помощью пайки
  • 2.4 Соединение проводов с помощью сварки
  • 2.5 Соединение проводов с помощью клеммных колодок
  • 2.6          Соединение проводов с помощью опрессовки
• 3 Основные схемы разветвления проводов
  • 3.1 Подключение розеток
  • 3. 2 Подключение одноклавишного выключателя
  • 3.3 Подключение двухклавишного выключателя

Зачем нужна распределительная коробка

Электрические провода, начиная от распределительного щитка, проводятся по всем помещениям дома или квартиры. В каждом помещении эти провода подключаются либо к розеткам, либо к освещению, которое функционирует на основе электрических выключателей, а также осветительных приборов. Провода, которые заводятся в отдельное помещение, в первую очередь попадают в распределительную коробку, а затем идут по своему назначению – одними проводами подключаются розетки, а другими проводами освещение. Именно в распределительной коробке осуществляется подключение этих проводов так, чтобы корректно работала электрическая система – розетки и освещение должно функционировать независимо друг от друга.

Правила устройства электропроводки

Электрические провода разводятся по помещениям так, чтобы их можно было легко найти в случае аварийных ситуаций, а для этого прописаны правила, 4 которые заключены в отдельный раздел под названием «Правила устройства электроустановок» или сокращенно «ПУЭ».

В ПУЭ сказано, что все соединения и ответвления проводов осуществляются в распределительной коробке. Разводка проводов осуществляется на расстоянии 15см от уровня потолка, после чего, если требуется сделать ответвление, провода опускаются под прямым углом. В местах ответвлений устанавливаются распределительные коробки, в которых соединяются провода согласно схеме соединения.

Некоторые формы распределительных коробок

Существуют распределительные коробки для поверхностного, а также для скрытого монтажа электрической проводки. Скрытый монтаж предусматривает в местах установки формирования углублений, в которые устанавливаются распределительные коробки так, чтобы крышки находились заподлицо со стеной. Как правило, распределительные коробки закрывают отделочным материалом (например, заклеивают обоями), чтобы они не портили внешний вид интерьера. Если известна схема соединения проводов, то найти распределительную коробку в случае чего не столь сложно. В некоторых случаях, что в наше время является редкостью, осуществляют поверхностный монтаж. В таком случае, распределительные коробки, как и розетки, как и выключатели, устанавливаются непосредственно на стену (или на другое основание).

Выпускаются распределительные коробки либо круглой, что намного чаще, либо квадратной формы. Обычно имеется четыре вывода для подключения проводов, но может быть и больше. Выводы сделаны так, чтобы можно было подключать провода, помещенные в гофрошланги или в пластиковые трубы. Такой подход позволяет быстро заменять провода в случае аварийных режимов. Зачастую, электрические провода разводятся в штробах – своеобразных углублениях, проделанных в стенах. С одной стороны – это просто, а с другой стороны, в случае повреждения проводов, заменить их очень сложно. В любом случае, лучше все делать так, как требуют ПУЭ.

Использование распределительных коробок позволяет:

• Повысить ремонтопригодность электрических сетей. Поскольку имеется доступ ко всем соединениям, можно легко определить характер неисправности и быстро устранить данную неисправность.
• Места соединений представляют наибольшую вероятность появления неисправностей. Легкий доступ к местам соединений позволяет осуществлять регулярный осмотр.
• Снизить уровень пожарной безопасности, так как постоянный осмотр позволяет своевременно отреагировать на аварийные режимы работы.
• Снизить затраты на покупку электрических проводов или кабелей. Электрическая проводка, выполненная без распределительных коробок, требует больших затрат материалов.

         Способы соединения проводов

Проводники в распределительной коробке можно соединять различными способами, при этом имеются сложные варианты, требующие специальных инструментов, а имеются и простые способы, не требующие специальных инструментов.

Соединение проводов с помощью скрутки

Этот вариант считается самым простым, так как для его реализации достаточно иметь обычные плоскогубцы. При этом этот способ считается самым ненадежным, о чем сказано в ПУЭ. В случае ненадежного контакта, возможен перегрев в местах соединения, который может привести к пожару. Может быть использован как временный вариант соединения проводов с последующей заменой на более надежные соединения.

Правильная скрутка электрических проводов

Несмотря на то, что соединение считается временным, необходимо придерживаться ряда правил. Хотя способы соединения одножильных и многожильных проводов практически идентичные, отличия все же имеются.

Многожильные провода следует скручивать в такой последовательности:

• Провода зачищаются от изоляции на расстояние до 4-х сантиметров.
• Проводники раскручиваются на длину до 2-х сантиметров.
• Проводники соединяются встык, на длину раскрутки.
• Отдельные проводники скручиваются с помощью пальцев рук.
• После этого, проводники скручиваются с помощью плоскогубцев.
• Места скруток изолируются с помощью изоляционной ленты или с помощью термоусадочных трубок.

Если проводники одножильные, то скрутка упрощается, хотя технология скрутки практически не отличается: зачищаются провода, после чего они скручиваются между собой сначала вручную, а затем с помощью плоскогубцев. Остается только изолировать места скруток.

ЭТО ГЕНИАЛЬНО! Как правильно соединить провода!

Watch this video on YouTube

Скрутка с помощью монтажных колпачков

Для соединения электрических проводов выпускаются специальные колпачки. В таком случае задача существенно упрощается, а применение колпачков позволяет получить более надежное соединение. Колпачки сделаны из материала, который не поддерживает горение. Внутри колпачка располагается металлическая резьба конической формы. Выпускаются колпачки нескольких размеров, так как они предназначаются для соединения различного количества проводников.

Соединение проводов при помощи колпачка

Чтобы соединить проводники, достаточно зачистить их от изоляции и немного скрутить вручную. После этого на проводники надева6тся колпачок и с усилием прокручивается до тех пор, пока проводники не перестанут вращаться. Можно после этого считать, что проводники соединены.

Соединение проводников в распределительной коробке колпачками

Использование колпачков позволяет сразу же решить все проблемы — осуществление скрутки, а также изоляция места скрутки. Получается не только компактно, но еще и надежно.

Соединение проводов с помощью пайки

Соединение проводов с помощью пайки считается более приемлемым, тем более что для этого необходимо иметь паяльник, а также навыки обращения с ним. В первую очередь необходимо зачистить провода, а затем провода лудятся. Для этого нагревается паяльник, после чего на них наносится тонкий слой припоя с использованием канифоли. Освобожденный от изоляции проводник нагревается с помощью паяльника и в горячем состоянии помещается в канифоль на короткое время. После этого осуществляется процесс лужения. Для этого необходимо, чтобы на паяльнике было немного припоя. Жалом паяльника просто проводится по проводнику, и он приобретает блестящий белый цвет с металлическим отливом, так как цвет припоя соответствующий.

Спаянные провода

Следующий этап включает обычную скрутку проводников по всей технологии. После этого опять нужно взять разогретый паяльник и припой, причем припоя нужно намного больше, по сравнению с лужением. Скрутка прогревается до тех пор, пока не начнет плавиться припой. Расплавленный припой должен попасть между витками, обволакивая место скрутки. Таким способом обеспечивается надежный контакт.

Естественно, что этот вариант соединения не приветствуется среди электриков лишь по той причине, что для реализации этого варианта требуется намного больше времени, нежели в случае с обычной скруткой. К тому же, такой способ соединения обладает плохой ремонтопригодностью. Спаять провода вместе намного проще, по сравнению с их распайкой. Чтобы найти аварийное место, приходится провода распаивать, что в аварийных режимах, когда пропадает электричество, сделать это не так просто.

Пайка скруток, быстрый способ.http://masterovv.ru

Watch this video on YouTube

Соединение проводов с помощью сварки

Это как раз тот вариант, когда необходимо не только иметь специальный инструмент, который имеется не у всех, необходимо иметь навыки работы с ним, тем более что придется сваривать достаточно тонкие провода.

При наличии сварочного аппарата, необходимо выставить сварочный ток:

• Около 30А, если свариваются проводники, сечением 1.5 миллиметра квадратных.
• Порядка 50А, если необходимо сварить провода, сечением 2.5 миллиметра квадратных.

Для сварки проводов из меди не подходят обычные электроды, поэтому потребуются графитовые электроды. Процесс непростой, так как одним концом от сварочного аппарата придется подсоединиться к нижней части скрутки, а электродом нужно коснуться верхней части скрутки. Сварка осуществляется за доли секунды, поэтому очень важно не передержать, иначе скрутка сгорит. После этого остается лишь заизолировать места соединений. На видео можно посмотреть, как правильно это сделать.

Соединение проводов в распредкоробке распайке путем скрутки со сваркой

Watch this video on YouTube

Соединение проводов с помощью клеммных колодок

Существует еще один вариант соединения проводов в распределительных коробках – это соединение с помощью клеммников (клеммных колодок). Существуют клеммные колодки на основе специальных зажимов, а также обычные винтовые. Соединение достаточно простое, так как достаточно вставить несколько зачищенных проводов в металлическую гильзу, после чего они зажимаются с помощью специальных зажимов или с помощью обычных винтов.

Клеммные колодки на основе винтовых зажимов выполнены в пластмассовом корпусе, внутри которого располагается контактная пластина. Современные контактные колодки выполнены со скрытыми контактами, а контактные колодки старого образца выполнены с открытыми контактами. Несмотря на такие различия, принцип их работы абсолютно идентичный.

Соединение проводов в распределительной коробке при помощи клеммных колодок

Недостаток клеммных колодок заключается в том, что соединение двух и более проводников в одном гнезде связано с трудностями, так как каждое гнездо предназначается для подключения одного проводника.

Клеммники Ваго относятся к другому виду соединительных колодок, так как такие зажимы позволяют соединять провода намного быстрее и надежнее, но при этом они занимают больше места. В основном отдают предпочтение двум видам:

Единственный недостаток этих зажимов заключается в том, что они эксплуатируются при значительно меньших токах, хотя такие токи, как 24 ампера для проводников сечением 1.5 мм квадратных, а также такие токи как 32 ампера для проводников сечением 2.5 мм квадратных, сравнительно не малые для электрической сети дома или квартиры. Другими словами, они специально рассчитывались для подобных условий эксплуатации.

Монтаж распаечной коробки

Watch this video on YouTube

         Соединение проводов с помощью опрессовки

Этот вариант соединения больше подходит для электрических сетей, которые работают с большими токовыми нагрузками. Если говорить о бытовых потребителях, то здесь просто не имеет смысла пользоваться такой технологией соединения. Следует также учитывать то, что потребуются специальные гильзы и специальный инструмент – клещи. О том, как можно на практике реализовать такой способ соединения, можно увидеть в видео.

В распредкоробках опрессовкой соединяю кабельные линии

Watch this video on YouTube

Основные схемы разветвления проводов

Способы соединения проводов – это одно, а знания того, куда и какой проводник подключать – это совсем другое.

Подключение розеток

Как правило, тем более в последнее время, розеточная группа проводов, а также осветительная группа проводов разделены, и функционируют независимо друг от друга. Несмотря на это, эти линии могут находиться в одной распределительной коробке, если точек подключения минимальное количество. В противном случае, розеточные линии и линии освещения могут иметь свои распределительные коробки, которые подключены отдельными проводами к распределительному щитку. Разводка проводов осуществляется разноцветными проводами. Коричневый провод считается фазным проводом, голубой (синий) провод считается нулевым проводом, а желто-зеленый провод соединяется с заземлением, хотя могут быть и другие варианты расцветки проводов.

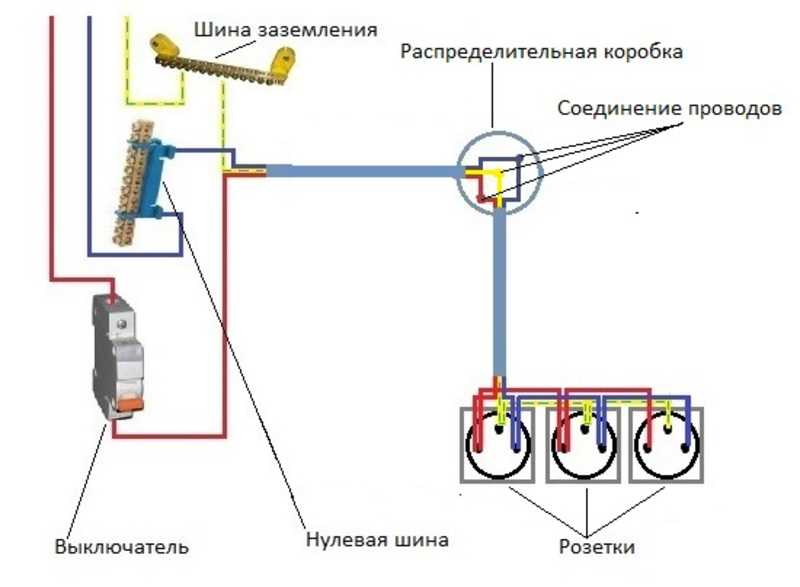

Схема расключения розетки в распределительной коробке

Провода одного цвета всегда соединяются в отдельные группы, чтобы легче было находить неисправности, а также осуществлять настройку.

Провода заводятся в распределительную коробку, обрезаются до определенной длины, после чего зачищаются от изоляции и соединяются необходимым способом.

Возможна разводка проводов, как трехжильными, так и двухжильными проводами, без проводника заземления (желто-зеленого цвета). Кроме этого, часто используется «лапша» или кабельная продукция с одноцветными (обычно белыми) проводами. В таком случае придется вооружаться прибором, с помощью которого вызваниваются проводники, иначе можно спутать, соединив фазный провод с нулевым проводом, что приведет к короткому замыканию. После прозвонки, каждый провод отмечается, например куском изоленты.  Если проводов два, то помечается фазный провод, а нулевой провод помечать не имеет смысла.

Подключение одноклавишного выключателя

Если розетки подключаются параллельно, фазный проводник к фазному проводнику, а нулевой проводник к нулевому проводнику (если имеется заземляющий проводник, то они также подключаются друг к другу). Если в схеме имеется выключатель, то здесь немножко сложнее, хотя эта сложность достаточно условная. Единственное, что в распредкоробку будет входить три провода:

• Провод подключения к сети.
• Провод подключения от осветительного прибора.
• Провод от выключателя.

Поскольку назначение выключателя заключается в коммутации источника освещения, то он включается в разрыв фазного проводника. На изображении ниже можно увидеть, как подключается выключатель.

Подключение одноклавишного выключателя в распредкоробке

Если внимательно посмотреть, то получается, что один (фазный) провод подключается к выключателю, после чего провод с выключателя подключается к осветительному прибору, а осветительный прибор затем подключается к нулевому проводу. Если имеется заземляющий проводник, то они соединяются в распределительной коробке напрямую между собой.

Схема подключения одноклавишного выключателя

Watch this video on YouTube

Подключение двухклавишного выключателя

Двухклавишные выключатели используются тогда, когда необходимо освещение разбить на две группы. В таком случае осветительный прибор подсоединяется к линии с помощью трехжильного кабеля. Один из проводов подключается непосредственно к нулевому проводу, а два других к двухклавишному выключателю (к его независимым контактам).

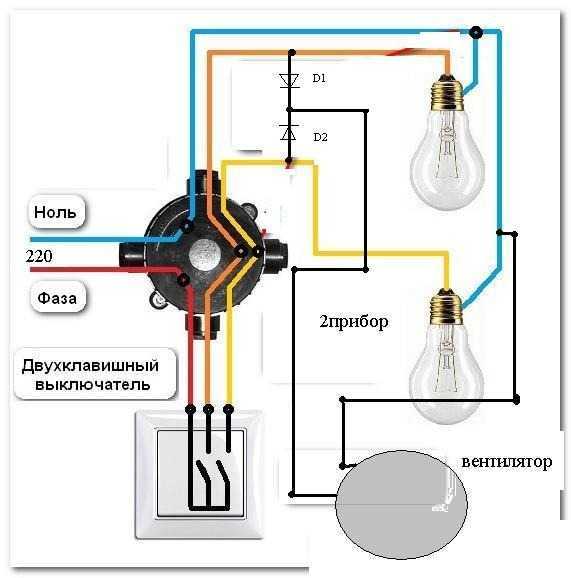

Схема подключения двухклавишного выключателя

Что касается двухклавишного выключателя, то в нем имеются два зависимых контакта (два общих контакта), которые необходимо соединить с фазным проводом.

Схема подключения проводов для двухклавишного выключателя

Это видео демонстрирует способ подключения двухклавишного выключателя.

Схема подключения двухклавишного выключателя

Watch this video on YouTube

Схема соединения проводов в распределительной коробке

Автор newwebpower На чтение 11 мин Просмотров 9.6к. Опубликовано 24.10.2016
Обновлено 04. 11.2016

Содержание

1. Схема – самый главный этап
2. Правильная маркировка выводов
3. Монтаж распределительной коробки
4. Подготовка проводников
5. Способы соединения проводов
6. Испытание соединений проводов в распределительных коробках

При самостоятельном ремонте электропроводки следует уделить особое внимание соединению проводов в распределительных коробках, ведь электротехника, как говорят электрики, это наука о контактах, как желательных, обеспечивающих бесперебойное снабжение электроэнергией, так и неприемлемых, из-за которых случается множество аварий и несчастных случаев.

В данной статье при помощи ссылок на другие материалы данного ресурса будет представлен весь багаж минимальных знаний и навыков, необходимый домашнему мастеру для успешного электромонтажа, а также будет поэтапно описан весь процесс соединений проводов в распределительной коробке, начиная от подготовительных этапов, заканчивая введением смонтированной домашней сети в эксплуатацию.

Схема – самый главный этап

Для бывалого электрика не составит труда подключить выключатель и лампочку без чертежа, сделав соединение проводов в распределительной коробке, ориентируясь по цветовой маркировке жил кабелей или по результатам прозвонки уже проложенной проводки.

Но у опытных мастеров такая работа получается лишь потому, что схема подключения отчетливо отпечаталась в уме благодаря многолетней практике.

Простая схема соединений проводов в распределительной коробке при подключении выключателя и лампочки

Если же мастеру требуется провести электропроводку на любом объекте, то он начнет первым делом с проектировки схемы, если до него это не сделали другие специалисты. Разумеется, существуют нормативы, ГОСТ и СНиП, по которым делаются все чертежи электропроводки, но для квартиры или частного дома подойдет схема, начертанная от руки, главное – чтобы она впоследствии исправно и безопасно работала.

Такой подход не только страхует от ошибок, но и позволяет экономить время, разделяя труд – осуществляя электромонтаж в распределительной коробке, электрик не будет отвлекаться на составления плана электропроводки, одновременно пытаясь удержать в голове планируемые линии и подключения.

Более сложная схема подключения двухклавишного выключателя

Примеры схем для однокомнатной и двухкомнатной квартиры можно посмотреть, перейдя по ссылкам. Также нужно будет ознакомиться с условными графическими обозначениями элементов сети, чтобы можно было проконсультироваться у знакомого мастера, показав ему схему, или в будущем осуществить ремонт электропроводки, сверившись с сохраненным чертежом.

Важность планирования электропроводки обуславливается также и рациональностью и экономичностью. При составлении схемы проводки нужно составить план таким образом, чтобы самих распределительных коробок в квартире было как можно меньше, ведь каждое соединение  проводов увеличивает риск потери контакта.

Пример начертанной от руки схемы электропроводки (синими кругами обозначены распределительные коробки)

При подключении одной розетки или выключателя многие электрики советуют вообще обойтись без распределительной коробки и осуществить подключение проводов в подрозетнике. Такое решение обуславливается нежеланием владельцев квартир обеспечивать доступ к распределительной коробке, как того требует ПУЭ (по их мнению портится интерьер жилища). Розетка или выключатель легко разбирается, что обеспечивает доступ к соединению проводов в подрозетнике.

Цитата из ПУЭ

Подробный рассказ о различных схемах подключения проводов в распределительных коробках показан на видео:

Правильная маркировка выводов

Для того чтобы осуществить соединение проводов в распределительной коробке согласно схемы без излишних сомнений, нужно, чтобы выводы проложенной электропроводки были промаркированы. Очень часто расключение (разделение основной линии электропроводки на несколько ответвлений) производится, когда уже все провода уложены и спрятаны под штукатуркой, и не будет никакой возможности визуально проследить предназначение кабелей.

Легко запутаться без уверенности в предназначении одинаковых кабелей

Чтобы не тратить время на прозвонку кабелей, которая также описана на данном сайте, нужно еще на этапе укладки кабелей маркировать их окончания. В некоторых случаях, если проводов в распределительной коробке мало, можно ориентироваться по цвету изоляции токонесущих жил. Но при большом скоплении кабелей цвета изоляции проводов будут повторяться, поэтому возрастает вероятность ошибки.

Для исключения возможности неправильного подключения необходимо маркировать окончания уложенных кабелей любым доступным способом. Промышленность выпускает множество различных бирок, предназначенных для маркировки выводов. Очень часто электрики используют прозрачные термоусадочные трубки, вставляя полоску бумаги с условным обозначением вывода вовнутрь.

Образцы промышленно выпускаемых бирок для маркировки кабеля

Также можно воспользоваться прозрачным скотчем, обматывая им бирки с надписями. В крайнем случае, маркером или фломастером написать обозначения прямо на изоляции проводов или на стене, — но при этом есть риск, что надписи сотрутся в процессе монтажа.

Маркировка выводов электропроводки произведена на стене

Следует также неуклонно придерживаться цветовой маркировки кабелей (коричневый, красный, черный – фаза, синий – рабочий ноль, зеленый с желтыми полосками – защитный проводник PE).

Общепринятая цветовая маркировка изоляции кабельных жил

Монтаж распределительной коробки

Перед началом электромонтажа нужно убедиться, что распределительная коробка надежно зафиксирована. Виды распределительных коробок, которые зависят от типа электропроводки, также описаны на данном сайте. Важность фиксации обуславливается возможностью повреждения уже соединенных проводов при манипуляциях с распределительной коробкой и кабелями.

При работе с одножильными проводами следует избегать частых изгибаний токонесущих жил. Многожильные провода хоть и допускают частые изгибы, но механические нагрузки и вес незакрепленного кабеля висящей электропроводки может повредить уже готовое соединение, поэтому важно не нарушать технологию электромонтажа.

Требование ПУЭ по поводу фиксации кабелей и коробок

Если устанавливается скрытая проводка в кирпичной или бетонной стене, то провода укладываются в штрабу, проделываемую вручную или при помощи инструментов (штробление), а подрозетники и распределительные коробки монтируются в отверстиях, которые сверлятся в стене при помощи специальной коронки. Фиксация осуществляется при помощи гипса или алебастра.

Коронка для сверления отверстий для распределительных коробок

Каждый тип соединения проводов требует определенной длины выводов. Например, при использовании весьма громоздких соединительных колодок, на которых имеются болтовые клеммы подключения, мастера пытаются оставлять свободной длины проводов как можно меньше, чтобы все соединения поместились в коробку.

Но, если используется сварка проводов, то длина оголенных проводников должна быть около семи сантиметров, чтобы не допустить оплавления изоляции при сильном нагреве, плюс длина изолированных жил для удобного и безопасного монтажа. Длинные оголенные соединенные проводки изолируются и укладываются в распределительной коробке.

Соединения проводов выполнены с помощью сварки

Приведенные выше примеры означают, что независимо от выбранного способа соединения проводов, длина выводов, выступающих из распределительной коробки, должна быть не менее десяти сантиметров, ведь излишки проводников всегда можно обрезать, но нарастить их будет чрезвычайно трудно, и при этом ухудшится надежность всей линии электропроводки.

Подготовка проводников

На данном этапе мастер должен окончательно решить, как соединить провода в распределительной коробке, и соответственно подготовить проводники – снять изоляцию и подогнуть жилы кабелей. Перечень существующих типов соединений проводов приводится ниже, а сейчас, независимо от выбранного способа, следует уделить особое внимание качеству зачистки и подготовки проводников к электромонтажу.

Зачищенные провода готовы к подключению в распределительной коробке

Для проведения любого электромонтажа мастер должен иметь набор инструментов электрика, ознакомиться с которым, можно, перейдя по ссылке. На данном этапе производится подготовка проводов к подключению – зачистка от изоляции. Следует с особой тщательностью отнестись к данному процессу, так как при использовании подручных средств (ножа, плоскогубцев, кусачек) возможны незаметные повреждения токонесущих жил.

Профессиональный набор инструментов электромонтажника

При изгибании проводов и последующем монтаже едва заметные трещинки в металле могут увеличиться, что ухудшит электрическую проводимость и может привести к разлому и потере контакта. При больших токах в самом тонком участке цепи (в месте трещины) будет выделяться большое количество тепла, которое может разогреть изоляцию и даже сам металл проводника до температуры плавления.

При большом токе в надломанном проводнике происходит лавинообразный процесс – при нагревании сопротивление материала возрастает, что еще больше увеличивает тепловыделение. Заканчивается данный процесс расплавлением металла проводника и возникновением электрической дуги, которая обжигая другие соединения проводов в распределительной коробке, приводит их в полную негодность.

Фото горения электрической дуги в распределительной коробке

Без сомнения, настоящий мастер даже с помощью кухонного ножа сможет аккуратно и быстро снять изоляцию без повреждения токонесущей жилы. Но людям без опыта будет очень трудно избежать малозаметных повреждений материала проводников, поэтому, чтобы соединение проводов в распределительной коробке было качественным, необходимо использовать специальные инструменты для снятия изоляции (стрипперы).

Разнообразие инструментов для снятия изоляции

Многим доводилось наблюдать картину, что некоторые мастера снимают изоляцию при помощи зубов. Абсолютно не стоит следовать такому примеру, и в этом случае покупка профессионального инструмента для снятия изоляции обойдется дешевле, чем услуги стоматолога.

Обзор различных инструментов для снятия изоляции показан на видео:

Способы соединения проводов

Как уже говорилось, для различных способов соединений проводов распределительной коробке существует своя технология электромонтажа, которая заключается в длине зачищенных проводников, их изгибании и использовании соответствующих инструментов.

Поскольку каждый из возможных способов имеет множество специфических нюансов и требует применения специальных инструментов и навыков, ниже, в виде списка со ссылками представлены типы соединений проводов:

• Клеммные колодки;
• Клеммники Wago;
• Колпачки СИЗ;
• Соединительные гильзы;
• Пайка проводов;
• Сварка проводников.

Электромонтаж проводов в распределительной коробке при помощи клеммных колодок

Каждый из приведенных выше способов имеет свои достоинства и недостатки, ознакомиться с которыми нужно обязательно, изучив материалы, перейдя по предложенным ссылкам. Выбирать тип соединений для проведения электромонтажа своими руками следует исходя из наличия инструментов, навыков, возможности приобретения материалов и ожидаемого качества контактов.

Наиболее надежной считается сварка проводов, но она требует специального сварочного аппарата и специфических навыков. Пайка проводников, которая также имеет хорошие характеристики, требует навыков владения паяльником. Клеммники Wago достаточно просты в монтаже, надежны при правильно подобранных изделиях согласно нагрузке, допускают соединение многожильных проводов без использования специальных наконечников, но следует опасаться подделок.

Соединения в распределительной коробке выполнены при помощи клеммников Wago

Использование гильз надежное, при применении специальных изделий можно соединять медь и алюминий, но само соединение требует специальных клещей и является неразборным, что не дает шанса на легкое исправление ошибки электромонтажа. Колпачки СИЗ надежны при соблюдении технологии и правильном подборе диаметра. Клеммные колодки требуют, чтобы болтовые соединения были надежно затянуты.

Колпачки СИЗ в распределительной коробке

Следует помнить, что согласно ПУЭ, скрутка проводов не допускается в чистом виде

Скрутка в чистом виде не входит в перечень дозволенных ПУЭ соединений

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительной коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Изоляция соединений в распределительной коробке при помощи термоусадочной трубки

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников. Также важно отсутствие характерного запаха перегретой или горелой изоляции.

Оплавленная изоляция одного из соединений в распределительной коробке

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электропроводки максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Как вставить провода в электрическую коробку

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 05.03.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Источник изображения / Getty Images

Ожидается, что электрические коробки для розеток, выключателей света и других устройств будут содержать как заднюю часть устройства, так и провода, ведущие к нему. Это означает, что пространство всегда ограничено.

Одним из неприятных аспектов электромонтажных работ является проталкивание проводов в коробку после того, как вы подключили устройство. Коробки всегда кажутся слишком маленькими, устройства слишком большими, а проводов слишком много. Но вы можете точно определить типы и количество проводов, которые идут как в металлические, так и в пластиковые коробки. Как только это будет сделано, вам нужно безопасно и эффективно вставить провода в коробку.

Предупреждение

Пластиковое покрытие слишком плотно уложенных проводов может изнашиваться в точках напряжения, потенциально вызывая короткое замыкание, искрение или создавая любые другие угрозы безопасности.

Количество и сечение проводов, подходящих для электрических коробок

В соответствии с электрическими нормами электрические коробки имеют ограничения в отношении типа и количества проводов, которые они могут разместить.

Вместимость пластиковой коробки

Для пластиковых коробок вместимость коробки напечатана крошечными буквами на внутренней стороне коробки для проволоки разного сечения. Вместимость для двух распространенных типоразмеров:

• Одноместные коробки : Общая вместимость 18 кубических дюймов позволяет использовать девять проводов №14, восемь проводов №12 или семь проводов №10. Это емкость только для проводов. При добавлении в коробку одного устройства вычтите два провода в каждой категории.
• Двойные монтажные коробки : Общая вместимость 34,3 кубических дюйма позволяет использовать 16 проводов калибра 14, 15 проводов калибра 12 или 13 проводов калибра 10. Когда в коробку добавляются два устройства, вычтите по три провода в каждой категории.

Вместимость металлической коробки без устройств

Как вставить электрические провода в коробку

1. Перережьте провода

   Кусачками отрежьте концы проводов. Для лучшего размещения проводов в коробках иногда помогает использование большего количества проводов . Хотя это может показаться нелогичным, во многих случаях это может помочь. За счет более длинных отрезков проволоки с проволокой легче обращаться и ее легче складывать.

2. Разрежьте оболочку кабеля

   С помощью рыхлителя снимите пластиковую оболочку кабеля. Обшивка всегда должна проходить внутри коробки, а не снаружи. При этом, чем больше у вас обшивки, тем меньше у вас места для проводов. Так что сведите обшивку к минимуму.

3. Подсоедините провода к устройству

   Зачистите концы проводов, затем прикрепите их к устройству (например, выключателю света или розетке).

4. Сложите провода (вместо набивки)

   С 6-дюймовой проволокой, выступающей из коробки, можно сделать один или два сгиба проволоки гармошкой. Сложите провода как можно аккуратнее. Не делайте резких перегибов, так как это может ослабить провода.

   Наконечник

   Используйте деревянную прокладку или ручку отвертки, чтобы сделать более острый изгиб провода. Только будьте осторожны, чтобы не напрягать провод. Если вы хотите использовать плоскогубцы, обмотайте головку плоскогубцев изолентой или изолентой, чтобы предотвратить истирание провода.

5. Вставьте устройство в коробку

   Вставьте устройство в электрическую коробку. Используйте две руки: одна рука толкает устройство внутрь, а другая рука управляет проводами.

Советы по вводу электрических проводов в коробку

При необходимости снимите калибр провода

Вам действительно нужен провод 12 калибра для этой цепи? Например, для выделенных цепей освещения требуется только провод калибра 14 и автоматические выключатели на 15 ампер. Проволока калибра 14 позволяет разместить больше проводов в коробке, и ее гораздо легче складывать, чем проволоку калибра 12. Помните, что вы можете уменьшить сечение провода только в том случае, если это разрешено нормами.

Используйте более глубокую электрическую коробку

С электрическими коробками трудно пойти шире, но иногда можно пойти глубже. Одним из примеров является обычная пластиковая коробка для старых работ или переделки, тип коробки, которая крепится к гипсокартону, а не к стойке.

Широко распространенная одинарная коробка объемом 14 кубических дюймов подходит для большинства применений. Но также можно приобрести более глубокую коробку объемом 20 кубических дюймов для одной группы, что позволяет легче вставлять провода. Пока у вас достаточно места в полости стены, нет никаких причин, по которым вы не должны использовать более глубокую коробку.

Используйте электрическую коробку большего размера

Если вы можете предсказать, что проводам в коробке будет не хватать места, можно установить один выключатель или одиночную розетку в двухблочную коробку. Это удваивает количество открытого пространства для проводов и корпусов выключателей и розеток.

Вам понадобится лицевая панель двойной ширины, которая размещает устройство либо слева, либо справа от коробки. Некоторые лицевые панели двойной ширины имеют конфигурацию отверстий, позволяющую расположить устройство по центру коробки.

Совет

Не самое элегантное решение, так как остается большая лицевая панель для одного устройства. Но это поможет вам оставаться в рамках кода, когда у вас слишком много проводов в коробке.

Создание отдельной коробки для соединений

Убедитесь, что все провода в выключателе света или розетке относятся только к выключателям и розеткам. Не используйте эти коробки для соединительных работ, которые не имеют ничего общего с их назначением.

Создайте отдельные распределительные коробки для операций соединения, не связанных с выключателями и розетками. Корпуса выключателей и розеток занимают так много места в коробках, что нет места для дополнительных соединений.

Заблаговременное сокращение обшивки

Оболочка представляет собой толстое пластиковое покрытие, которое связывает несколько проводов. Слишком много обшивки только крадет место из вашей электрической коробки. Вам нужен только очень короткий участок обшивки, выступающий внутрь коробки.

Если срывать обшивку с проводом в коробе, то спилить ее пока сложно. Вместо этого вставьте кабель в коробку, отметьте точку входа маркером, удалите его и отрежьте до нужной длины. Затем снова вставьте провода в коробку для установки.

Как соединить два провода в распределительной коробке — Официальный сайт TOSUNlux

Распределительные коробки — это пластиковые или металлические коробки, которые используются в домах или квартирах для соединения проводов. Соединение внутри коробки известно как ответвленная цепь и обычно означает конец кабельной трассы. Распределительной коробке нужен легкий доступ к проводам, так как все провода подключены в здании. Вам просто нужно снять обшивку распределительной коробки для ремонта или для добавления дополнительных проводов. Распределительные коробки также предотвращают повреждение провода из-за дождя или любого другого вредного воздействия окружающей среды. Эта коробка также защищала провода от несанкционированного вмешательства.

Некоторые основы проводки распределительной коробки

Обычно распределительная коробка в доме или на заводе используется для подключения одного источника питания к нескольким розеткам. Например, распределительная коробка может содержать один проводной источник питания, который подключен к нескольким источникам питания. Обычно они изготавливаются из твердого металла или пластика и обычно имеют длину от двух с половиной до 3 ½ дюймов.

Материал распределительной коробки зависит от того, должна ли ваша распределительная коробка выдерживать какой-либо вес. Подобно тому, как металлические распределительные коробки могут поддерживать светильники, с другой стороны, пластиковые распределительные коробки не могут выдержать такой вес. Еще одним дополнительным преимуществом использования пластиковых распределительных коробок является то, что их проще монтировать, чем металлические. Тем не менее, распределительная коробка предназначена только для покрытия сростков проводов, будь то металл или пластик.

Почему соединения должны быть в распределительных коробках?

Все места сращивания проводов должны быть заключены в распределительную коробку в доме или здании в соответствии с электротехническими нормами. Но иногда пропускаются соединения проводов, что приводит к пожароопасности. Любой провод, подвергающийся воздействию окружающей среды, может быть опасен. Несчастным случаям особенно подвержены оголенные сращивания проводов, потому что о них можно споткнуться, они деформируются или выбрасывают искры, которые могут быть опасны как для детей, так и для домашних животных. Распределительные коробки могут быть хорошей альтернативой игнорированию опасности. Они полезны для срезов проводов, потому что они также позволяют профессионалам определить место соединения проводов.

Как подключить провод к распределительной коробке?

Распределительная коробка используется для создания всех проводных соединений в доме, называемых сращиванием. Распределительная коробка часто подключается к электрической розетке. Сращивание в распределительной коробке значительно снижает риск поражения электрическим током из-за контакта соединительных проводов с легковоспламеняющимися предметами.

После того, как новая распределительная коробка подключена к потолку, другие стены готовы к подключению проводов.

• Чтобы установить новую распределительную коробку в вашем доме, сначала отключите главный выключатель питания в доме, где вы собираетесь установить новую распределительную коробку.

• Перед подключением основной распределительной коробки проверьте с помощью тестера цепи подключение к электрической розетке в комнате и подключите ту же цепь, чтобы убедиться, что питание правильно отключено, прежде чем пытаться добавить дополнительные провода в свой дом.

• Затем возьмите отвертку и молоток, чтобы выбить отверстие в стене, где вы хотите установить распределительную коробку для ввода кабеля.

• Попробуйте вставить провод через весь кабель в электрическую коробку розетки. Также можно попробовать придвинуть его к стене в сторону распределительной коробки. Вы можете выбрать любую технику для вставки провода в распределительную коробку. На распределительной коробке используйте рыбий хвост, чтобы протянуть конец кабеля через кабельный зажим.

• Попробуйте вытянуть электрические кабели на расстояние не менее шести дюймов из распределительной коробки электронной коробки. Наконец, обрежьте лишнюю проволоку с помощью кусачек.

• Вставьте еще один отрезок электрического кабеля от распределительной коробки к электрической розетке. Проложите конец электрического кабеля с зажимом кабеля на распределительной коробке и проложите кабель через стенную розетку. Снова с помощью рыболовной ленты протяните конец кабеля в электрическую коробку. Попробуйте оставить 6-дюймовый электрический кабель на обоих концах коробки и обрезать остальную часть с помощью кусачек.

• Теперь отрежьте 3 дюйма от внешней изоляционной оболочки электрического кабеля с помощью универсального ножа, чтобы увидеть комбинацию цветовых кодов изолированных проводов внутри нее.

• Затем цветовой код отделяется с помощью инструментов для зачистки проводов. Убедитесь, что вы задели 3/8 дюйма изоляционной оболочки.

• Подсоедините конец белого провода к новому креплению белого провода в распределительной коробке. Чтобы получилось ровно, попробуйте обрезать лишнюю проволоку с помощью кусачек. Теперь скрутите проволоку по часовой стрелке и закрутите гайку. Убедитесь, что он закрывает концы оголенного металла. Таким же образом подключите зеленый и черный провод к новым проводам распределительных коробок соответственно.

• Подсоедините все провода в один день с помощью гаек для проводов. Если провода соединяются с электрическими розетками с помощью клеммного винта, поверните черный провод против часовой стрелки вокруг латунного клеммного винта и затяните винт с помощью отвертки.
