Как правильно подключить электрическую розетку

Ни один монтаж электропроводки не обходится без установки розеток. При желании подключение простой розетки без замены проводки может произвести даже начинающий мастер. Главное – строго придерживаться технологии и учитывать некоторые нюансы.

Способы крепления розеток

Розетки устанавливают на высоте в 30-40 см от уровня пола. Способ монтажа зависит от конструктивных особенностей изделия и способа прокладки подводящего кабеля. Установку электроточки можно выполнить одним из двух способов:

• Наружный – предполагает фиксацию щитка-подложки с рабочим органом розетки на поверхности стены.
• Скрытый – когда подрозетник с рабочей поверхностью отвода заглублен в полость стены.

Открытый монтаж наименее трудоемок. При скрытом способе монтажа вся сложность заключается в обустройстве посадочных отверстий и необходимости штробления стен.

Выбор необходимых материалов

Для бытовых целей применяют однофазные розетки с входным напряжением в 220В. Они бывают с заземляющим контактом и без него. Приобретать электроустановочные изделия, передающие менее 16 Ампер нецелесообразно.

При подключении мощных приборов, например, стиральной машины или электроплиты выбирают трехфазные розетки. Их необходимо подбирать согласно типоразмеру вилки устанавливаемой техники.

Планируя устанавливать точку подключения в помещении с повышенной влажностью, стоит выбирать изделия с влагозащищенным корпусом и крышкой, имеющие маркировку не ниже IP 44.

Для подключения современных моделей розеток необходима проводка 2,5 квадрата. Наличие заземляющих контактов является сигналом к приобретению трехжильного кабеля, который имеет жилы «фаза», «ноль» и «земля». При скрытом способе монтажа потребуется также подрозетник.

Основные этапы монтажа

Технология установки розетки накладным или скрытым способом практически не отличается. Разница лишь в том, что при скрытом монтаже придется в стене высверлить отверстия под посадочные гнезда.

Проведение подготовительных работ

Первое, что необходимо сделать – обесточить линию, на которой планируете выполнять манипуляции и проконтролировать мультиметром отсутствие напряжения в сети.

При установке новой точки подключения на старое место, чтобы демонтировать отработавшую свой срок розетку, откручивают крепежи и отсоединяют наружный корпус от внутренней части. Под изолирующим корпусом расположены клеммы для подключения электропровода. Их необходимо ослабить с тем, чтобы отсоединить провода.

Если же под точку подключения будет отведено новое место, необходимо разметить участок, обозначив место просверливания отверстия под установку дюбелей.

Подготовка «гнезд» и штробление стены

Отверстия для установки электроточки в зависимости от прочности стены высверливают с помощью ударной электродрели или посредством коронки, установленной на перфоратор.

Выровняв края отверстия и очистив его от остатков пыли, проверяют глубину созданного «гнезда». Подрозетник должен полностью входить в него, не выпирая над поверхностью. Наружные стенки «стакана» покрывают слоем алебастра и заглубляют в посадочное «гнездо».

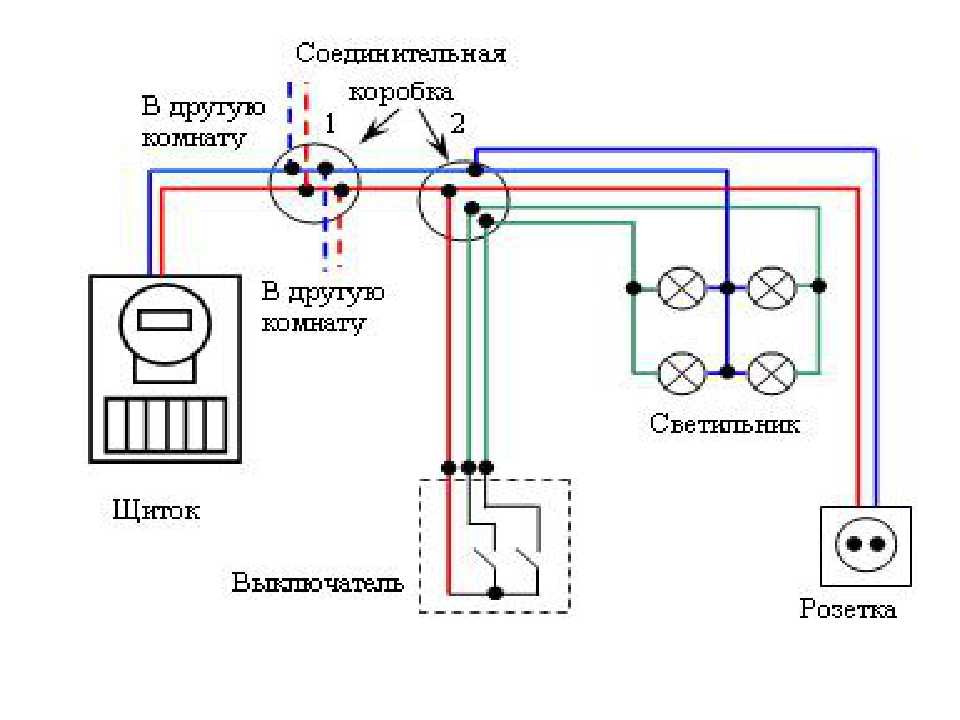

К проделанному под установку подрозетника отверстию от распределительной коробки прокладывают штробу. В очищенную от строительной крошки полость штробы закладывают электрокабель, выводя «хвост» с запасом в 10-15 см в корпус подрозетника. Проложенную линию фиксируют алебастром. При открытом способе монтажа питающий провод можно проложить в пластиковом коробе.

При наружном способе монтажа платформу с механизмом прикладывают к стене, выбирая оптимальную позицию для размещения. Мелом намечают точки крепления и, сверив горизонтальность и вертикальность линий по строительному уровню, просверливают отверстия под установку дюбелей для фиксации.

Подключение проводов к клеммам

Фиксация контактов в современных моделях розеток бывает в двух исполнениях:

• клавишный зажим – пружинные клеммы, которые при нажатии на них расходятся в стороны, а при опускании охватывают контакт;
• винтовой зажим – пластины, оснащенные винтом, между которыми вставляются оголенные концы электропровода.

Для формирования безупречного контакта необходимо очистить сантиметровые концы жил от оплетки. Изоляцию снимают с помощью ножа или специального инструмента, стараясь не повредить проводник.

Оголенные участки следует расположить так, чтобы она не касались друг друга. Они будут заводиться под винты клемм. Чтобы увеличить контактируемую площадь, зачищенные отрезки проводов загибают, формируя петли.

Важный момент: соединение проводов необходимо проводить между контактами одного цвета, заводя петли оголенных жил под ослабленный винты клемм согласно цветовой маркировке. Проводники «фаза» и «ноль», предназначенные для создания силовых линий, подключают к боковым контактам, а РЕ провод, имеющий желто-зеленую изоляцию – к центральному контакту с «усиками».

Винты клемм аккуратно затягивают и проверяют на прочность, слегка дернув подсоединенный провод. Имея дело с клавишным зажимом, нужно лишь на время ослабить его, завести концы проводника между пластинами и вернуть в исходное положение.

На завершающем этапе остается только вставить в подрозетник рабочую часть, подрегулировать монтажные лапки, установить декоративную рамку и привинтить верхнюю крышку.

Купить провода и подрозетники в каталоге.

Еще про строительство и ремонт

Все статьи

Установка розетки своими руками

В этой статье я расскажу, как правильно подключить электрическую розетку в квартире. Тема очень интересная и обширная, и мы разделим ее на несколько частей: перенос с одного места стены на другое, правильная установка, подключение к электрическим проводам. По всем частям у меня сняты подробные видеоролики, на которых можно увидеть используемые в работе инструменты, материалы и конечно весь процесс по шагам.

Как перенести розетку с одного места стены на другое

Когда мы делаем ремонт в квартире может случиться так, что старая розетка на стене находится не на своем месте. В этом случае стоит задача по ее переносу. Это самый сложный случай, который позволит нам продемонстрировать полный комплекс предстоящих работ:

1. Определение места для новой розетки.
2. Рассверливание в стене отверстия, куда будет установлен подрозетник.
   • Для стены из гипсокартона понадобится специальная коронка по гипсокартону.
   • Для бетонной (кирпичной) стены понадобится коронка по бетону. Здесь важно убедиться, что внутри стены нет скрытой действующей электропроводки, чтобы при рассверливании ее случайно не повредить. Определяем это с помощью детектора скрытой проводки. Также в процессе работы может возникнуть неприятность — попадание на стальную арматуру внутри стены. В этом случае нужно как можно раньше закончить сверление, чтобы не убить зубья коронки и найти новое место для розетки.
3. Штробление канавок в бетонной стене, в которые нужно будет утапливать провода, идущие от старой розетки к новой.
4. Протягивание электрических проводов.
   • При наращивании проводов обязательно отключите электричество и посмотрите мою статью Как правильно соединять электрические провода.
   • В месте, где будет монтироваться новая розетка, выпустите провода с запасом.
5. Заделка штробы с проложенными проводами раствором цемента либо штукатуркой.

А теперь смотрите подробный видеоролик:

На этом перенос закончен. Переходим к следующему этапу — правильному монтажу.

Как установить розетку так, чтобы она никогда не вываливалась из стены

После того, как высверлено место под новую розетку, самое время начать ее правильную установку. Вы наверняка замечали, что некоторые старые розетки вываливаются из стены после того, как кто-то не очень аккуратно и достаточно резко выдергивает из них вилки. Сразу хочу сказать, что при правильном монтаже ничего подобного не должно происходить. Розетка должна стоять намертво. Итак, что нужно сделать:

1. В высверленное место необходимо установить подрозетник, пропустив через него провода для подключения.
   • Если стена из гипсокартона, то подрозетник нужно просто закрепить на нем с помощью саморезов, использовав при этом специальные дюбели под гипсокартон.
   • Если стена из бетона (кирпича), то чтобы подрозетник встал внутри рассверленного отверстия намертво, его нужно обмазать с наружной стороны алебастром, предварительно хорошо загрунтовав бетонную поверхность.
2. Выждать 24 часа для высыхания алебастра и достижения максимальной прочности схватывания его с бетонной поверхностью.

Смотрите подробный видеоролик по монтажу:

На этом установка подрозетника завершена. Теперь выбираем в магазине то, что нам нужно.

Как выбрать розетку в магазине

Отправляясь в магазин за новой электрической розеткой, нужно учитывать несколько факторов:

1. Известно, что в домах старого фонда проложены двухпроводные сети. В новых и реконструируемых зданиях применяют трехпроводные сети. Поэтому, в зависимости от условий Вашего проживания, покупайте двух или трех жильный кабель и, соответственно, под него розетку с двумя или тремя клеммами:
   • Дома старого фонда — клеммы: фаза, нейтраль (2 контакта).
   • Современные дома — клеммы: фаза, нейтраль, земля (3 контакта).
2. Существуют розетки французского стандарта, в которые вилка вставляется строго в одном положении. Это обеспечивает дополнительную безопасность при эксплуатации, т. к., например, можно сделать так, чтобы фазный провод всегда приходил к центральному контакту патрона лампы накаливания, а не к легкодоступному резьбовому корпусу цоколя.
3. Ряд моделей имеют специальные защитные шторки, закрывающие гнезда розетки при вынутой вилке.
4. У некоторых импортных брендов, например, немецкий Eljio Trend, корпус розетки выполнен из стойкого негорючего материала, что также важно для безопасной эксплуатации.
5. И конечно, не нужно забывать об эстетической стороне вопроса. Сегодня можно встретить очень интересные решения как по цвету, так и по форме корпуса.

Я всегда предпочитаю искать подходящие варианты в специализированных электротехнических магазинах, т. к. там точно можно найти товар хорошего качества. А теперь, переходим непосредственно к процессу подключения.

Как подключить розетку к электрическим проводам

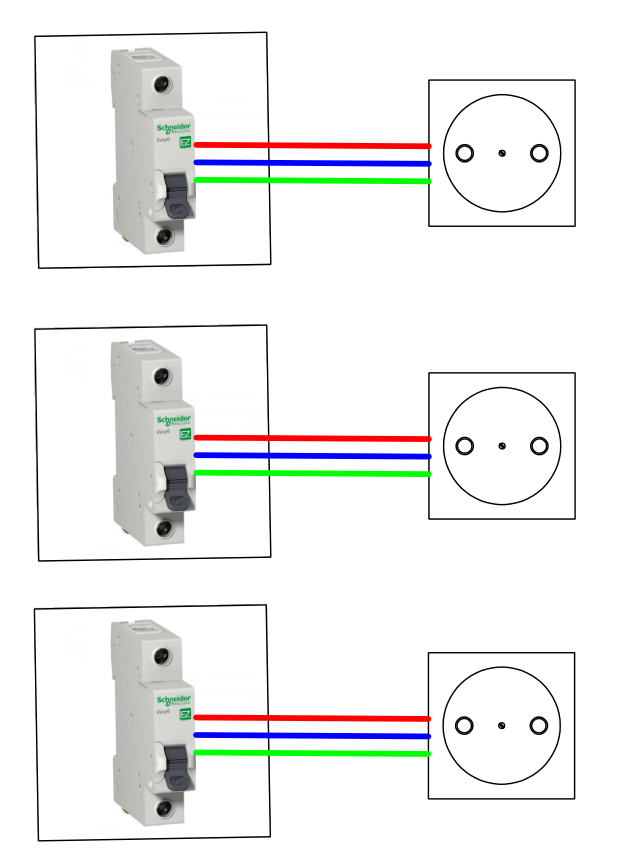

Перед началом работ обязательно отключите электричество: либо общий рубильник, либо автомат, запитывающий цепь для данной розетки. Понять, какой автомат нужно отключить можно, если заглянуть в мою статью Электрощиток для квартиры. А чтобы убедиться, что выходящие из стены провода не под напряжением, проверьте их электрическим пробником (см. статью Как определить фазу и ноль индикаторной отверткой).

Для начала необходимо зачистить провода. Максимально быстро это можно сделать с помощью специального инструмента: стриппера. Чтобы узнать, как с ним работать, посмотрите мою статью: Инструмент зачистки проводов от изоляции. В стене у Вас, скорее всего, будет проходить кабель, внутри которого находятся две или три жилы. Нужно снять сначала оплетку кабеля, а затем зачистить каждую из жил.

Далее, каждую из жил необходимо подсоединить к клеммам розетки. Существуют два типа клемм — пружинные и винтовые. Преимущество пружинных в том, что получается более надежный контакт при любых перепадах температур. На видео будет показана работа с винтовыми клеммами.

Обычно у розетки рядом с каждой клеммой выбита буква: L — фаза, N — нейтраль, ≡ — земля. Заведите жилу голубого цвета в клемму N, коричневую (красную, белую, черную) — в клемму L, желто-зеленую — в клемму ≡. При подключении других розеток и монтаже распределительных коробок по всей квартире придерживайтесь подключения проводов по цветам по тем же правилам.

Подробно весь процесс смотрите в видеоролике:

После подключения проводов остается только закрепить корпус розетки саморезами к подрозетнику.

На этом все. Сегодня мы подробно разобрали, как перенести розетку с одного места на другое, как правильно ее установить, чтобы она никогда не вываливалась и как подключить к ней электрические провода.

Комментарии

Как подключить электрические розетки и выключатели

Предупреждение

Перед началом любых работ с электрическими компонентами убедитесь, что электрический ток в цепи, с которой вы работаете, отключен щитком выключателя дома. Прежде чем продолжить, убедитесь, что ток отключен с помощью мультиметра или аналогичного устройства. Ознакомьтесь с правилами электробезопасности, прежде чем приступать к выполнению задачи по замене проводки розетки.

Ель / Кевин Норрис

Правильные соединения с винтовыми клеммами

Стандартная передовая практика для подключения проводов цепи к выключателю или розетке — использовать винтовые клеммы, которые обычно расположены по бокам корпуса устройства. Для безопасного и надежного соединения с помощью винтовых клемм:

1. Зачистить провод

   Снимите около 3/4 дюйма изоляции с каждого провода цепи с помощью инструмента для зачистки проводов. (Заземляющий провод может быть неизолированным.)

   Ель / Кевин Норрис

2. Согните проволоку

   Согните оголенный конец проволоки в виде крючка или буквы «U» с помощью острогубцев.

   Ель / Кевин Норрис

3. Прикрепите провод к винту

   Наденьте крючок каждого провода на соответствующую винтовую клемму так, чтобы конец провода находился с правой стороны винта. Изоляция провода должна быть рядом с винтом (но не под ним); только оголенный металл провода должен соприкасаться с какой-либо частью винта.

   Ель / Кевин Норрис

4. Замкнуть проволочную петлю

   Плотно закройте крючок вокруг стержня винта с помощью острогубцев.

   Ель / Кевин Норрис

5. Затяните винт

   Затяните винт по часовой стрелке, используя отвертку Phillips или отвертку с квадратным шлицем, в зависимости от того, что лучше подходит для винта. Поскольку крючок закручивается вокруг винта по часовой стрелке, затягивание винта еще больше закрывает крючок. Винт должен быть очень тугим, прочно удерживая проволоку под головкой винта.

   Ель / Кевин Норрис

Электропроводка Розетки средней длины

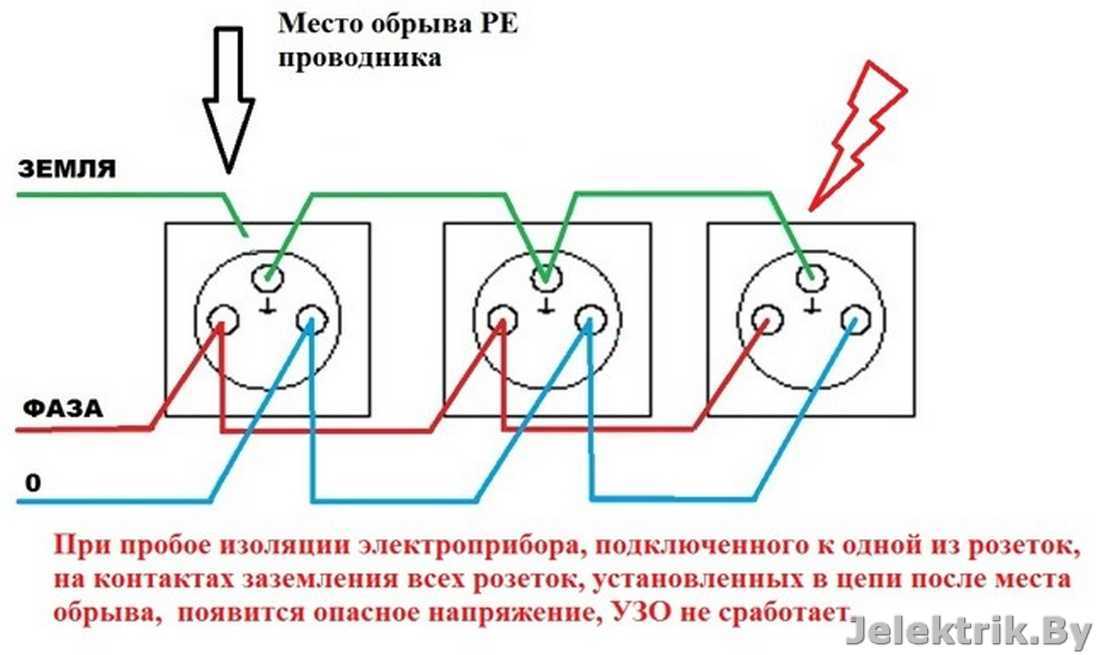

Когда розетка расположена в середине цепи — с другими розетками «вверх по течению» и дополнительными розетками «вниз по течению» — есть два способа подключения розетки.

Во-первых, вы можете подключить розетку так, чтобы входящие провода подключались к одной паре винтовых клемм «горячая» и «нейтральная» на розетке, а исходящие провода подключались к другой паре винтовых клемм. В этой конфигурации вся мощность цепи проходит через металлическую связь внутри самой розетки. Это обеспечивает довольно простое подключение, но его недостаток заключается в том, что, если что-то пойдет не так с розеткой, выходная часть цепи также обесточится, поскольку ток не может течь через розетку. По этой причине профессионалы обычно подключают розетки, используя второй метод, если это возможно.

Второй метод подключения промежуточных розеток заключается в подключении их к проводам цепи через «косички». Косичка представляет собой короткий отрезок провода, идущий от клеммы с горячим или нейтральным винтом на розетке к проводам цепи, которые соединяются вместе в розетке с помощью соединителя проводов. В этой конфигурации есть полный путь, проходящий через электрическую коробку к нисходящей части цепи; косички просто подключаются к горячей и нейтральной линиям, чтобы питать розетку. Преимущество этой конфигурации очевидно: если розетка выходит из строя, остается непрерывный путь цепи, ведущий к розеткам и приборам после розетки.

Большинство электриков будут использовать эту вторую конфигурацию, когда в коробке достаточно места для разъемов проводов.

Соблюдение правильной полярности

Полярность является частью системы безопасности, которая удерживает электричество в правильном направлении. В типичной бытовой электрической цепи черные провода цепи (а иногда и красные) являются «горячими» проводами, передающими питание от источника к выключателю или розетке. Белые провода являются «нейтральными» и передают электричество обратно к сервисной панели дома (коробка выключателя) после того, как оно пройдет через все устройства или светильники в цепи.

Чтобы соблюдать правильную полярность при подключении к розетке, подключите черный горячий провод к одной из клемм бронзового цвета. Подсоедините белый нейтральный провод к одной из нейтральных клемм серебристого цвета.

При подключении стандартных выключателей оба провода, подключенные к выключателю, горячие. Если в электрощитке присутствуют нулевые провода, их просто соединяют между собой проводным соединителем, минуя выключатель.

Со всеми выключателями и розетками подключите заземляющий провод цепи (оголенный медный или с зеленой изоляцией) к винту заземления устройства.

Ель / Кевин Норрис

Использование правых вставных соединителей

Многие выключатели и розетки имеют отверстия в задней части корпуса устройства для выполнения «врезных» соединений. Зачищенный конец провода вставляется в отверстие, а пружинный зажим внутри отверстия удерживает провод на месте.

Качественные устройства имеют винты, которые можно затянуть после вставки провода для врезного соединения. Эти устройства обеспечивают безопасное соединение, и их можно использовать. В дешевых устройствах часто нет этих винтов, и соединение полностью зависит от натяжения пружины внутри отверстия. По этой причине данный тип подключения не рекомендуется.

Если устройство не имеет винтов для зажима втычных соединений, вместо втычных соединений используйте стандартные боковые винтовые клеммы.

Ель / Кевин Норрис

Подключение трехпозиционных переключателей

Трехпозиционные выключатели управляют светильником или розеткой из двух разных мест. Эти переключатели имеют два «путевых» провода и один «общий» провод. Хитрость при замене трехпозиционного переключателя заключается в том, чтобы пометить общий (или «COM») провод на старом переключателе, прежде чем отсоединять провода. Контактные провода не нужно маркировать, поскольку любой контактный провод может подключаться к любой винтовой клемме контактного зажима на переключателе.

Чтобы подключить новый коммутатор, подключите помеченный общий провод к разъему COM (обычно бронзового или темного цвета) на коммутаторе. Подсоедините каждый из двух других проводов к одной из клемм светлого цвета. Наконец, подключите оголенный или зеленый провод заземления к зеленому винту.

Ель / Кевин Норрис

Подключение розетки GFCI

Розетки GFCI (прерыватель цепи замыкания на землю) имеют два набора клемм: одна с пометкой LINE, а другая с пометкой LOAD.

• Если вы хотите, чтобы розетка обеспечивала защиту от замыканий на землю для устройств, расположенных после розетки, используйте обе клеммы LINE и LOAD, следуя схеме подключения производителя.
• Если вам не нужно обеспечивать защиту GFCI для других устройств или если розетка находится в конце цепи (конец цепи), используйте только клеммы LINE, следуя схеме подключения производителя. Если эта розетка является промежуточной розеткой, используйте короткие гибкие провода, чтобы соединить провода цепи с клеммами LINE на розетке.

Ель / Кевин Норрис

Подключите розетку

Последние 7 недель я помогаю отцу на его ферме по выращиванию индеек. Они строят 2 новых сарая для индеек и попали в цейтнот, отчаянные времена требуют отчаянных мер 🙂 поэтому я пошел, чтобы помочь ему установить все системы в сарае. Система включает в себя МНОГО электропроводки, линий подачи, водопроводных линий и разбрызгивателей, линий природного газа и обогревателей, вентиляторов, двигателей и т. д. и т. д. Много работы!

Пока подключал электрические розетки, решил сделать несколько фото для урока. Изображения предназначены для промышленных условий, однако те же методы применимы и для домашнего использования. У вас никогда не может быть достаточно розеток, верно! Иногда вам нужно добавить один то здесь, то там в вашем доме/гараже.

• Инструмент для зачистки/обжима проводов
• отвертка

Для подключения к розетке 110 вольт/120 вольт вам потребуется 3 провода, зеленый или оголенный медный провод — это земля, белый — нейтраль, и обычно черный или красный — горячий (под напряжением) провод (в данном случае мой горячий — это фиолетовый провод). В домашних условиях вы обычно будете использовать проволоку Romex, которую можно приобрести в хозяйственном магазине. Как правило, вы получите 14/2, что означает, что калибр горячего / нейтрального провода составляет 14 awg и включает голую землю. Этот тип проволоки является сплошным. Провод, который я использовал на ферме, многожильный 14 AWG, что означает, что провода собраны в пучок маленьких проводов. Многожильный легче использовать в промышленных условиях, таких как ферма.

Убедитесь, что питание отключено на панели выключателя в зоне, где вы работаете. Сюрприз ШОК никогда не бывает приятным 🙂

С помощью инструмента для снятия изоляции на отметке 14 awg снимите изоляцию с провода примерно на 1/2″ от конца. Это обнажит оголенный медный провод.

Если вы используете многожильный провод, проще всего установить лепестковые разъемы на оголенный провод. Наденьте разъем на оголенный участок провода, используйте обжимные пазы и плотно прижмите разъем к проводу. Слегка потяните за разъем, чтобы убедиться, что он надежно закреплен. Повторите для каждого провода.

Ослабьте зеленый винт заземления и прикрепите зеленую лопатку к зеленому винту. Затяните винт отверткой.

Примечание. Если вы используете сплошной медный провод, сделайте на нем небольшую петлю, оберните ее вокруг резьбы винта и затяните винт.

Ослабьте верхний серебряный винт, прикрепите нейтральный провод к одному из серебряных винтов. В стандартной розетке на 110/120 вольт нейтральный провод присоединяется к отверстию с длинным штырьком. Затяните винт отверткой.

Примечание. Если вы используете сплошной медный провод, сделайте на нем небольшую петлю, оберните ее вокруг резьбы винта и затяните винт.

Если эта розетка является последней вилкой на вашем проводе, вы будете использовать только первый набор винтов. Если вы переходите к другой розетке, вы будете использовать другой набор винтов для проводов, ведущих к следующей розетке.

Затем ослабьте золотой винт и прикрепите горячий провод к золотому винту (сторона с коротким штырем). Затяните винт отверткой.

Примечание. Если вы используете сплошной медный провод, сделайте на нем небольшую петлю, оберните ее вокруг резьбы винта и затяните винт.

Теперь прикрепим розетку к коробке, выровняв и вкрутив два крепежных винта, которые идут в комплекте с розеткой. Укладывая провода в коробку, убедитесь, что голая земля НЕ ДОЛЖНА касаться ни одного из ГОРЯЧИХ винтов, это приведет к короткому замыканию питания и перевернет выключатель, когда вы включите его.

Прикрепите крышку выпускного отверстия. Мы готовы попробовать это. Включите выключатель, и вы должны быть готовы к работе.
