Подключение газовой плиты от А до Я

Автор Монтажник На чтение 14 мин Просмотров 67.2к.
Обновлено 08.12.2020

Газ в силу своей дешевизны и доступности является главным источником топлива, применяемого для приготовления пищи в коммунальном жилье и частном секторе. Для его использования требуется лишь подключение газовой плиты с варочной поверхностью к трубопроводу, выведенному от основной магистрали.

Обычно такие работы проводят высококвалифицированные специалисты государственных газовых служб за доступную для всех слоев населения цену — это позволяет уменьшить количество неправильных самовольных подключений, которые могут вызвать аварии с тяжелыми последствиями. Но не всегда газовые службы находятся в непосредственной близости от места проживания собственников, иногда жилье расположено в глухой местности и приезд специалиста займет длительное время и обойдется в немалую сумму.

В этом случае подключение плиты к газовой магистрали ввиду простоты проводимых работ можно провести самостоятельно при знании технологии проведения монтажа и основных правил техники безопасности, которые предписывают работу с газом.

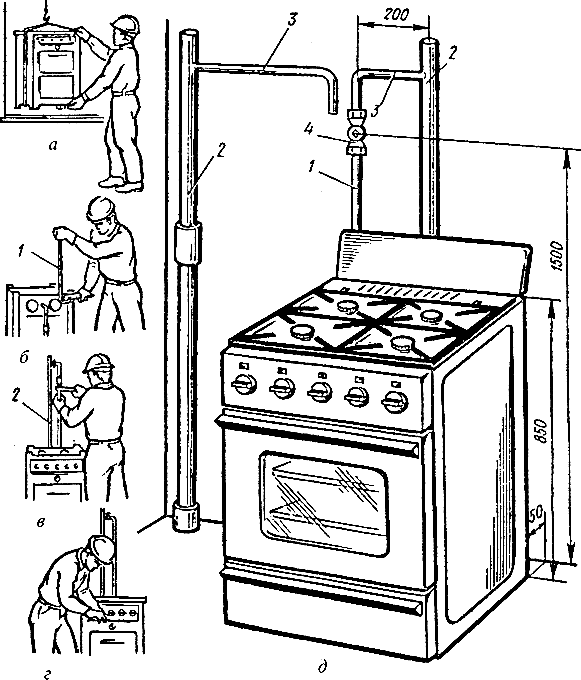

Рис. 1 Варианты установки плиты в кухонном помещении

Содержание

1. Можно ли самостоятельно подключить газовую плиту
2. Подключение газовой плиты — правила безопасности
3. Правила подключения плиты в квартире
4. Правила подключения плиты в частном доме
5. Чем подключается плита к газу
6. Газовые шланги — виды
7. Подключение с помощью трубы
8. Этапы самостоятельного подключения газовой плиты
9. Демонтаж старой плиты
10. Подсоединение шланга

Можно ли самостоятельно подключить газовую плиту

Самостоятельное подсоединение плиты к газопроводу допускается во всех случаях, его можно провести даже в городе при наличии доступных специальных служб. Однако пользоваться плитой после самовольного подключения без проверки специалистами не рекомендуется — за это можно получить штраф.

Лучше всего после самостоятельного подключения вызвать мастера, который проверит правильность установки и подсоединения плиты на предмет утечек.

Основная процедура проведения работ по подсоединению газовых плит к магистрали состоит в монтаже шланга выбранной длины со стандартными фитингами, для его установки может потребоваться разводной или газовый ключ и элементарные строительные навыки.

Подключение газовой плиты — правила безопасности

Природный газ, используемый для приготовления пищи в коммунальных домах, обладает высокой взрывоопасностью, поэтому соблюдение правил безопасности при работе с газом является основным условием при проведении работ с газопотребляющим оборудованием. Подсоединение плиты к системе газоснабжения проводят с учетом следующих требований:

1. Для подводки газа в бытовом хозяйстве применяют специальные гибкие шланги из различных материалов, имеющие бирку производителя с указанием даты изготовления.

Рис. 2 Газовые плиты с подводкой к газовой трубе

1. Правила подключения газовой плиты в квартире регламентируют длину шланга, которая не должна превышать 4 метров, если необходимо отнести плиту на большее расстояние от газоподающего трубопровода, перекрывают подачу газа и приваривают к магистрали отрезок металлической трубы нужной длины.
2. Гибкий подводной шланг монтируют в легкодоступном месте, стараясь не перекрывать его неразборными строительными конструкциями, требования к подключению не допускают использование двух отрезков с любым видом соединений.
3. Если находящийся в зоне видимости шланг имеет не слишком эстетичный внешний вид, его оклеивают самоклеящейся пленкой или бумагой, запрещается использование любой краски, способной повредить полимерную поверхность подводки.
4. Некоторые современные плиты с газовой варочной поверхностью имеют встроенные электрические духовые шкафы с мощными нагревателями. В этом случае для подводки электроэнергии организуется отдельная сеть со своим устройством защитного отключения УЗО. При ее размещении следует соблюдать правила эксплуатации электроустановок ПЭУ, регламентирующие следующие параметры:

• Расстояние от электророзетки до газоподающей трубы должно быть не менее 500 мм.
• Просвет между питающим кабелем плиты и газопроводной трубой не должен быть менее 100 мм.

Статья по теме:

Гибкая подводка для газа – какую выбрать и как подключить. В статье раскрываются такие темы, можно ли самостоятельно подключить газовую плиту, чем ее лучше подключить, а также, этапы самостоятельного подключения.

Рис. 3 Схема подключения плиты

Правила подключения плиты в квартире

При использовании плиты в квартире ее подключение лучше доверить специалистам газоснабжающих служб и организаций, с которыми предварительно следует заключить договор на поставку природного топлива с открытием лицевого счета для оплаты услуг. Договор обычно необходим при приобретении в собственность новой квартиры, перечень документов, которые в общем итоге нужны для подключения газовой плиты с соблюдением всех норм, выглядит следующим образом:

1. Свидетельство о праве собственности на квартиру и справка, подтверждающая государственную регистрацию жилья.
2. Техпаспорт на квартиру.
3. Старый договор на техническое обслуживание плиты и книжка абонента при ее наличии.
4. Паспорт на устанавливаемую плиту и газовый счетчик.

Собранные домовладельцем документы подаются в службу газа, после чего ее специалисты выдают бланки для заполнения договора на газоснабжение. После заполнения бумаг и инструктажа по эксплуатации газовых установок, договор подписывается обеими сторонами с выдачей разрешения на подключение оборудования.

Рис. 4 Патрубки газовых плит и панелей

Правила подключения плиты в частном доме

Если в городской квартире в обязанности специалистов газоснабжающей службы, с которой собственником заключен договор в добровольно-принудительном порядке, входит обязательная проверка газового оборудования не менее одного раза в полгода для безопасности всего дома, то в частном секторе дело обстоит иначе.

Здесь домовладелец самостоятельно принимает решение о газоснабжении, он может подключиться к центральной газопроводной магистрали и заключить договор с соответствующими службами по аналогии с квартирами, или использовать автономное газоснабжение баллонами и газгольдерами.

При последних вариантах с наибольшей вероятностью придется подключать газовую плиту самостоятельно или с привлечением наемных специалистов без каких-либо гарантий. Поэтому к делу следует подходить с полной ответственностью и внимательно изучить технологии, чтобы правильно выбрать комплектующие и провести качественный монтаж.

Рис. 5 Устройство рукавов для газа

Чем подключается плита к газу

Времена, когда в домах советской эпохи к плитам подключались стальные трубы, давно миновали, данная технология не используется даже в новостройках и ее полностью вытеснили гибкие шланги. При их использовании появилась возможность передвигать оборудование в любое место в пределах длины шланга — это существенно упрощает встраивание в кухонный гарнитур и ремонт газовых плит.

Гибкий шланг можно установить самостоятельно без каких-либо проблем за короткое время, используя простые правила безопасности и способы проверки на герметичность соединений.

Газовые шланги — виды

Перед тем, как подсоединить газовую плиту к трубе или баллону, необходимо выбрать качественную герметичную подводку, обладающую гибкостью и высокими прочностными характеристиками от внешних воздействий (давление в газопроводной линии жилых домов довольно низкое и не превышает 0,03 бар.).

На строительном рынке представлен широкий ряд изделий различной длины (по нормативам она не должна превышать 4 м) с диаметром штуцеров 1/2″ или 3/4″ дюйма, иногда в газовых плитах встречаются нестандартные резьбы 3/8″ дюйма, для подсоединения к которым устанавливается переходник. Конструктивно подсоединительные штуцера выполнены в виде двух накидных гаек (мама-мама) или одна из них заменена на внешнюю резьбу (мама-папа).

Рис. 6 Резиновый газовый шланг

Резиновые. Распространенные в быту недорогие рукава, обладающие гибкостью и высокими прочностными характеристиками, срок службы изделий достигает 10 лет. При изготовлении внутри резиновой оболочки размещается матерчатый корд, повышающий жесткость и прочность шланга, обычно на краях имеются запрессованные отводы с накидными гайками или один штуцером с наружной резьбой.

В продаже имеются изделия различной длины со стандартным внутренним диаметром 9 мм и внешним 18 мм, наружное и внутреннее сечение концевых фитингов составляет 1/2″ дюйма. Резиновые шланги обладает следующими особенностями:

• Имеют не слишком высокую защиту от механических повреждений острыми и режущими предметами,
• При некачественной резине и с течением времени поддаются растрескиванию.
• Боятся резких температурных перепадов.
• Обладают диэлектрическими свойствами, препятствующими движению блуждающих токов.

Рис. 7 Шланг в оплетке

Резиновые в металлической оплетке. Данный вид подводки выполняется из вулканизированной резины или полимерных материалов, для устранения основного недостатка обычной резины в виде слабой защищенности от острых предметов, используется металлическая оплетка. Данный вид подводки по своим физическим параметрам ничем не отличается от предыдущей модели и имеет следующие свойства:

• Изделия внешне напоминают подводки для воды с той разницей, что на оплетку нанесена желтая маркировка, указывающая на возможность работы в газопроводе.
• Для отсечки блуждающих токов при установке подводка нуждается в диэлектрическом переходнике.
• Рукава в оплетке выдерживают температуры до 50º С, их срок эксплуатации около 10 лет.
• К основным недостаткам относят невозможность визуального контроля резиновой оболочки в случае ее повреждения или растрескивания по различным причинам, поэтому использование данной модификации не практикуется за рубежом.

Рис. 8 Сильфонная подводка для газа

Сильфонные. Одна из последних разработок, выполненная из нержавеющей стали в виде гофрированного шланга, иногда на его наружную поверхность одевают полимерную трубную оболочку из ПВХ. Сильфонные подводки для газа являются повсеместно разрешенными к использованию в газоснабжении и имеют следующие особенности:

• Обладают наивысшей механической прочностью и защищенностью от любых ударных воздействий, в том числе острыми и колющими предметами.
• При монтаже обязательна установка диэлектрической прокладки для защиты от блуждающих токов.
• Срок службы сильфонной подводки достигает 25 лет и более.
• К главным недостаткам относится наибольшая цена среди всех разновидностей.

Рис. 9 Стальные и медные трубы с резьбовыми фитингами

Подключение с помощью трубы

Соединение варочной плиты на газу металлической трубой в бытовом хозяйстве используется довольно редко — данная технология сложна, экономически невыгодна и морально устарела, к тому же она не позволяет установить плиту в другое место. Для подключения необходимо изготовить и изогнуть трубу заданного размера, нарезать на ее концах резьбу и подсоединить ее к магистрали и оборудованию с помощью муфт.

1. При проведении работ рассматривают несколько вариантов: в первом случае подводящую трубу приваривают к основному трубопроводу, а второй конец присоединяют к плите с помощью муфты от сгона с фиксирующей гайкой.
2. При другом варианте муфты с контргайками устанавливают по краям на подводящий трубный отрезок (на нем с двух сторон предварительно нарезается резьба), который затем прикручивают к основному трубопроводу и выходному патрубку плиты.

Можно обойтись и без муфт-сгонов с гайками для реализации разборного соединения, имея сварочный аппарат — для этого к двум концам трубы приваривают переходные американки.

Одним из довольно редких вариантов подключения является использование медных труб — в этом случае заготовку изгибают нужным образом трубогибом и припаивают к ее концам фитинги с накидными гайками.

Рис. 10 Схема подключения отрезка трубы при помощи соединительных муфт

Этапы самостоятельного подключения газовой плиты

Перед тем, как произвести подключение газовой плиты в квартире своими руками, следует надлежащим образом подготовить кухню и мебельный гарнитур, если в него будет встраиваться оборудование. Предварительная подготовка включает в себя следующие работы:

• Кухонное помещение оборудуется системой проточной вентиляции, для эффективного избавления от продуктов разложения газа и запахов следует использовать вытяжку.
• При монтаже в кухонный гарнитур проверяется соответствие размеров оборудования, обычно плиты изготавливаются по стандарту с шириной (глубиной тумб) и высотой мебели, для точной подгонки используют специальные регулировочные ножки снизу.
• Если кухонные тумбы, прилегающие к боковым стенкам духового шкафа, выполнены из горючих материалов (все кухни сделанные из популярного МДФ обладает низкой пожароустойчивостью), соблюдают необходимые зазоры. Стандартное расстояние между стенками тумб и духового шкафа составляет не менее 50 мм.
• Довольно редко встречаются ситуации, когда вид газа в магистрали не подходит для импортного оборудования — в этом случае меняют форсунки на другие с подходящим сечением каналов.

Рис. 11 Инструмент, фитинги и вспомогательные материалы, чтобы подключить газовую плиту

Для проведения работ по демонтажу устаревшей и установке приобретенной плиты, потребуется следующий набор расходников, инструментов и деталей:

• Газовый, разводной или гаечный ключ размером 22х24.
• Шаровый кран при необходимости замены старого или в случае несоответствия диаметров выходных патрубков.
• Подводной резиновый или сильфонный рукав.
• Герметизирующие материалы, к которым относятся льноволокно, ФУМ лента либо сантехническая нить.
• Вспомогательный бытовой инструмент — отвертки, столярный нож.

Демонтаж старой плиты

Перед установкой купленной плиты в кухне, старый газовый прибор нужно отключить от газопровода, демонтаж проводят в следующем порядке:

• Перекрывают запорный кран на опуске и затем включают одну из конфорок на газовой плите, для проверки отсутствия газа пытаются ее поджечь. Если газ не поступает, приступают к дальнейшим работам.
• С помощью разводного или газового ключа отсоединяют старый рукав от опуска и плиты.

Рис. 12 Схема размещения газовой плиты

Иногда при проведении демонтажных работ может потребоваться замена старого шарового крана, если он пропускает газ или не подходит по своим размерам. В этом случае газ определенное время будет поступать в квартиру, поэтому работы по замене придется производить в максимально короткое время и потребуется предварительная подготовка.

В первую очередь необходимо позаботиться о заглушке, которая должна перекрывать доступ газа в помещение, для нее можно использовать кусочек смоченной в воде тряпки или пробки подходящего размера. В ряде случаев, если труба газовая имеет внутреннюю резьбу, обходятся без заглушки, сразу устанавливая новый вентиль взамен снятого.

Работы по замене шарового крана состоят из следующих простых операций:

• Включают принудительную вентиляцию или открывают форточки и окна.
• Берут новый шаровый кран и поворачивают его ручку в положение закрыто, на наружный резьбовой патрубок наматывают льноволокно или ФУМ-ленту.
• Откручивают разводным ключом старый шаровый кран, быстро очищают резьбу на отводе и сразу прикручивают к этому опуску новый вентиль.
• Многие трубы имеют внешнюю резьбу, к ним подсоединяют патрубки кранов с внутренней резьбой – в этом случае выход трубы закрывают подготовленной заглушкой или тряпкой, а на ее резьбовую поверхность наматывают волокно или ФУМ-ленту, после чего вкручивают вентиль. Производить работы следует максимально аккуратно без резких ударов ключа о поверхность деталей, которые могут вызвать искру. Для подстраховки можно обмотать губки гаечного ключа изолентой.
• Герметичность проверяют с помощью мыльного раствора, который наносят на место стыка — если воздушные пузырьки не надуваются, значит в соединении нет утечки и результаты работ положительны. В случае негерметичности шаровый кран снимают, в отверстие устанавливают заглушку из пробки или смоченной в воде тряпки, а на резьбу трубы наносят дополнительный слой уплотнителя. Следует заметить, что использование ФУМ ленты часто приводит к прорезанию ее металлической резьбой и потери герметичности соединения.

Рис. 13 Замена газового крана

Статья по теме:

Как спрятать газовую трубу на кухне – различные законные варианты. Возможно, что после подключение газовой плиты, вы захотите ее спрятать или как-то обыграть в интерьере, в этом случае, рекомендуем почитать отдельную статью про различные варианты декорирования газовой трубы.

Подсоединение шланга

Для удобства проведения работ по подключению газовый бытовой прибор нужно предварительно поставить в кухонный гарнитур или в место, где он должен располагаться при отдельном размещении. Затем плиту выставляет по высоте при помощи ножек, находящихся в ее нижней части, прикручивая две из них их сначала с одной стороны, затем с противоположной. Для проверки горизонта используют строительный уровень, между плитой и стеной оставляют небольшой зазор в соответствии с инструкцией на технику. Работы по подключению шланга проводят в следующем порядке:

Рис. 14 Подключение газовой плиты и монтаж газовой подводки

Самостоятельное подключение газовой плиты к трубопроводу в квартире не вызывает особых сложностей даже у неподготовленного домовладельца, основной неприятностью может быть утечка, которую легко обнаружить с помощью мыльного раствора. Для подводки лучше всего использовать сильфонный шланг, обладающий высокой прочностью и длительным сроком службы.

Подключение газовой плиты — основные моменты, сложности, правила безопасности и советы профессионалов

Например, в чрезвычайных условиях и при значительном превосходстве компетентности лидера наиболее эффективен авторитарный стиль, а в сообществе людей близкого уровня знаний и высокой групповой сплочённости более подходящим является демократический стиль.

Бесплатная консультация

по телефону: +7 926 723 66 52

Заказать обратный звонок

В этой статье мы расскажем об особенностях подключения газовых плит. Но не забывайте, что подключение газовой плиты и другие работы, связанные с газом, лучше доверять специалистам. Газ взрывоопасен. Принимая решение провести работы самостоятельно или привлечь сомнительных специалистов с целью экономии, Вы рискуете здоровьем и жизнями окружающих людей.

Важные нюансы

•
  Кухонная плита должна находиться на расстоянии не более 4 метров от точки подачи газа.

•
  Устанавливайте плиты исключительно на ровное и прочное основание. Перепады высот отрицательно скажутся, прежде всего, на качестве готовки пищи, когда одна сторона блюда на сковороде будет подгорать, а другая оставаться сырой.

•
  Для устройств с электрическим духовым шкафом, функцией подсветки духовки или пьезорозжигом потребуется розетка поблизости.

•
  Желательно, чтобы размеры новой плиты соответствовали габаритам старым. Это поможет избежать проблем с подгонкой прилегающих столиков и тумб или необходимостью полной перестановки с заменой кухонной мебели.

Расходные материалы и инструменты для монтажа

Для подключения плиты вам понадобится специальный газовый шланг (он маркируется продольной желтой полосой). Также можно использовать гибкий рукав из нержавейки (сильфонную подводку). Помните, от качества расходных материалов зависит многое. Поэтому не постесняйтесь и попросите продавца ознакомиться с сертификатами на приобретаемую продукцию.

Для уплотнения стыков потребуются паронитовые или фторопластовые прокладки, резьбы – пакля или фум, пропитанный специальной смазкой.

Из инструментов потребуются:

•
  трубный и разводной ключ;

•
  отвертка;

•
  наждачная бумага, нож, пассатижи;

•
  мыльная пена и кисточка.

Демонтаж старой плиты

Во избежание отравления газом, рекомендуем предварительно открыть форточку и плотно закрыть двери в остальную часть помещения.

На этапе демонтажа проблемой чаще всего становятся закисшая резьба или нерабочий вентиль. Неподдающуюся резьбу можно попытаться срезать ножовкой по металлу. Если газ в стояке невозможно перекрыть из-за неработающего вентиля, необходимо полностью заменить кран на новый.

Установка новой газовой плиты

Освободите новую плиту от упаковки, достаньте из середины все противни, решетки и другие детали. После этого внимательно изучите инструкцию производителя. Далее:

Установите печь и, воспользовавшись строительным уровнем и саморегулирующимися ножками, выставьте технику по горизонтальному уровню.

Прикрутите шланг к крану и плите. Во избежание утечек газа, используйте в местах соединения прокладки.

Откройте подачу газа и с помощью мыльной пены внимательно проверьте все стыки и газовую трубу на возможные утечки.

Свидетельства СРО и ИСО

Бесплатная консультация

по телефону: +7 926 723 66 52

Остались вопросы?

Перезвоню в течении
15 минут!

Если нужно безопасное подключение опытными, лицензированными мастерами в Москве и Московской области, звоните по телефону +7 926 723 66 52 или оставьте заявку на сайте!

Возврат к списку

Как установить газовую или электрическую плиту

Самостоятельная установка газовой или электрической плиты, также известной как плита, поначалу может показаться сложной, но прибор можно установить в домашних условиях с помощью правильных инструментов и мер предосторожности. Независимо от того, заменяете ли вы старую электрическую плиту, переделываете или впервые устанавливаете газовую плиту, это пошаговое руководство поможет вам пройти через общий процесс.

Ниже приведен обзор установки газовых и электрических плит. Перед установкой обязательно ознакомьтесь с руководством по установке для вашей конкретной модели, так как инструкции могут отличаться.

При обращении с газовыми и электрическими плитами настоятельно рекомендуется привлекать другого человека для перемещения прибора. При возникновении вопросов или опасений, связанных с подключением газа или электропроводкой, обратитесь за помощью к специалисту.

Установка газовой плиты

Установка электрической плиты

Часто задаваемые вопросы по установке

Произведите замеры

Первый шаг к установке газовой или электрической выдвижной или отдельно стоящей плиты — это измерение размеров прибора и места для выреза.

Определите глубину, ширину и высоту, чтобы ваш прибор поместился в нужном месте.

Для получения дополнительной информации и рекомендаций по измерению размеров печи обратитесь к этому подробному руководству по определению размеров.

В процессе установки помните о различных размерах и размещении вставных и отдельно стоящих диапазонов.

Установка вставных плит

Вставные плиты устанавливаются почти заподлицо со столешницами, обеспечивая плавную и точную посадку. В то время как эти плиты обычно устанавливаются между шкафами или на кухонных островах, некоторые выдвижные плиты, такие как эта воздушная жарочная печь Whirlpool ^® 7-в-1, имеют готовые стенки и могут быть установлены в любом месте вашей кухни. Как правило, у выдвижных диапазонов отсутствует задняя защита, а элементы управления расположены спереди или сверху диапазона.

Откройте для себя линейку вставок от Whirlpool.

Установка отдельностоящих плит

Отдельно стоящие плиты оснащены встроенным задним щитком для защиты стены от брызг, что делает их идеальными для гибкого размещения без необходимости в отдельной задней панели. Отдельно стоящие плиты могут быть размещены отдельно или между столешницами.

Откройте для себя отдельно стоящие модели Whirlpool.

Установка газовой плиты: пошаговые инструкции

Установка газовой плиты — это работа для двух человек, которую можно выполнить с помощью нескольких инструментов, мер предосторожности и инструкций по установке. Используйте это руководство из восьми шагов в качестве общего обзора. От начала до конца на установку газовой плиты уходит примерно от четырех до шести часов.

Обратитесь к руководству по установке устройства за конкретными инструкциями. Если необходимо установить газопровод, обратитесь за помощью к специалисту.

Просмотрите различные типы газовых плит от Whirlpool.

Что потребуется для установки газовой плиты

Расходные материалы

• Гибкий соединитель газовой плиты (соединитель осушительного газа)

• Тефлоновая лента для соединения труб

• Уличное колено ½ дюйма на ½ дюйма (фитинг)

• Детектор утечки газа

Инструменты

• Разводной ключ

Шаг 1: Приобретите правильный газовый соединитель

Если вы заменяете старую газовую плиту, обязательно используйте для установки новый гибкий соединитель газовой плиты, чтобы предотвратить утечку газа.

• В руководстве по установке будет указан тип газового соединителя, необходимый либо для «диапазона», либо для «осушителя».

• Эти разъемы работают одинаково, но концевые фитинги должны соответствовать вашему прибору для правильной установки печи.

• Убедитесь, что разъем имеет достаточную длину, чтобы можно было подключить плиту к газовому клапану.

Обычно эти соединители имеют диаметр примерно ½ дюйма. Обратитесь к руководству пользователя, чтобы узнать, какой тип газового соединителя вам понадобится.

Купите гибкие соединители для газовой плиты в Whirlpool.

Шаг 2. Перекройте газовый клапан

Найдите газовый клапан и убедитесь, что он закрыт.

• Как правило, запорный клапан необходимо слегка повернуть, пока он не образует угол 90 градусов с самой трубой.

• Если вы заменяете существующую газовую плиту, осторожно отключите прибор после отключения газа.

При установке запорного клапана или проблемах с подключением к газу обратитесь за помощью к специалисту.

Шаг 3: Оберните резьбу тефлоновой лентой

^®

Используя тефлоновую ленту ^® , оберните резьбу газового клапана для надлежащей герметизации и надежной посадки.

Примечание : Не используйте тефлоновую ленту ^® для обмотки трубопроводов или трубок сжиженного нефтяного газа. Обратитесь к руководству по установке и проконсультируйтесь со специалистом, если вы не уверены или у вас есть вопросы.

Шаг 4: Присоедините газовый соединитель

После того, как нити будут намотаны, вы можете присоединить газовый соединитель к газовой линии.

• Снимите заглушку с соединительного фитинга.

• Оберните конец тефлоновой лентой, чтобы предотвратить утечку газа.

• Осторожно вкрутите соединитель в газовую линию.

Следите за тем, чтобы газовый соединитель не перегибался, и не вставляйте его в газовую линию силой.

Шаг 5. Присоедините уличный отвод

После того, как газовый соединитель будет закреплен на газовой линии, вы можете присоединить уличный отвод к газовому отверстию на вашей плите.

• Вкрутите уличный отвод в газовый порт плиты.

• Прикрепите другой конец уличного колена к свободному концу газового соединителя.

• Используйте желтую тефлоновую ленту, чтобы обернуть фитинги, но будьте осторожны, чтобы не перетянуть.

Шаг 6. Затяните гайки газового соединителя

На каждом конце газового соединителя затяните гайки на фитингах соединителя.

Шаг 7. Включите подачу газа и проверьте на наличие утечек

В качестве меры предосторожности настоятельно рекомендуется обратиться к специалисту для проверки соединения на наличие утечек газа.

• Для самодиагностики снова включите газовый клапан.

• Осторожно обрызгайте место соединения детектором утечки газа.

• При образовании пузырей выключите газ и немедленно обратитесь к специалисту.

Совет:
Если у вас нет под рукой детектора утечки газа, вместо него можно использовать теплую воду, смешанную с жидким мылом, для обнаружения утечек газа.

Шаг 8: Вставьте газовую плиту на место и закрепите монтажную пластину

После того, как вы подключили газ и проверили наличие утечек, просто установите плиту вдвоем.

• Убедитесь, что ваша плита находится на одном уровне с полом и правильно выровнена, в зависимости от вставного или отдельно стоящего устройства.

• При необходимости закрепите скобу, препятствующую опрокидыванию. Более подробные инструкции см. в руководстве по установке.

• При необходимости отрегулируйте регулируемые ножки.

Работа с газом может представлять опасность. В качестве меры предосторожности проконсультируйтесь со специалистом по любым вопросам или проблемам, связанным с подключением газопровода или установкой печи.

Explore Whirlpool

^® Газовые плиты

Ознакомьтесь с коллекцией вставных и отдельно стоящих газовых плит от Whirlpool.

ВФГ775Х0ХВ

ВФГ320М0ББ

ВГГ745С0ФС

WEG745H0LZ

Установка электрической плиты: пошаговые инструкции

Установка электрической плиты может быть выполнена с помощью этого руководства из семи шагов, нескольких инструментов и помощи другого человека. Обратитесь к руководству пользователя для получения конкретных инструкций и обратитесь к профессиональному электрику для получения необходимых электрических цепей и установки. Этот процесс может занять до двух часов от начала до конца.

Просмотрите различные типы электрических плит от Whirlpool.

Что потребуется для установки электрической плиты

Расходные материалы

• 3-контактный шнур питания электрической плиты, требования см. в руководстве пользователя

• 4-контактный шнур питания электрической плиты, требования см. в руководстве пользователя

Инструменты

• Отвертка

Шаг 1. Проверьте напряжение в цепи

Для установки электрической плиты обычно требуется как минимум цепь на 250 вольт и розетка на 40-50 ампер.

Если цепь на 250 В отсутствует, обратитесь к лицензированному электрику для профессиональной установки.

Шаг 2: Знайте свои шнуры питания

250-вольтовые шнуры питания бывают 3-жильными и 4-жильными, которые подключаются к задней части вашей электроплиты.

• Как 3-х, так и 4-жильные кабели имеют одну черную жилу, одну красную жилу и нейтральную белую жилу, используемые в качестве заземляющего провода.

• 4-жильные шнуры также содержат зеленый заземляющий проводник.

Купите шнуры питания с 3 и 4 контактами от Whirlpool.

Шаг 3. Проверьте необходимые соединения в вашей электрической плите

Обратитесь к руководству пользователя за конкретными инструкциями по необходимым цепям питания для вашей плиты. Новые электрические плиты обычно имеют 4-проводное соединение.

При необходимости обратитесь к лицензированному электрику, чтобы изменить соединения заземления в соответствии с требуемой проводкой.

Шаг 4: Подсоедините шнур питания к электрической плите

В зависимости от подключения вашей плиты к 3-проводной или 4-проводной конфигурации, подключите проводку соответствующего цвета.

• Для 3-проводного подключения убедитесь, что белый заземляющий провод подключен к центральной клемме, а красный и черный провода по бокам, что соответствует конфигурации клемм.

• Для 4-проводного подключения подключите зеленый провод к зеленому разъему заземления и соедините оставшиеся провода с соответствующими клеммами.

• Надежно закрепите провода и установите на место крышку соединения проводов.

Всегда обращайтесь к руководству по установке за конкретными инструкциями и конфигурациями проводки.

Шаг 5: Включите электрическую плиту

После того, как шнур питания подключен к плите, отключите основную цепь питания прибора. Затем просто подключите свой диапазон к электрической розетке с 3 или 4 контактами.

Шаг 6. Вставьте электрическую плиту на место

После того, как вы подключили свой диапазон и снова включили питание, аккуратно вставьте диапазон вместе с другом. Помните о правильном выравнивании вставных и отдельно стоящих диапазонов.

Шаг 7: При необходимости закрепите монтажную пластину

Если плита входит в комплект поставки, закрепите плиту на стене с помощью кронштейна, чтобы предотвратить опрокидывание.

Дополнительные сведения см. в руководстве пользователя.

Explore Whirlpool

^®  Электрические плиты

Ознакомьтесь с коллекцией электрических плит Whirlpool.

ВФЭ775Х0ХВ

ВГЕ745К0ФС

WFE500M4HS

Часто задаваемые вопросы по установке кухонной плиты

Общие вопросы и рекомендации по установке газовых и электрических плит Whirlpool см. в разделе часто задаваемых вопросов ниже.

Могу ли я самостоятельно установить газовую или электрическую плиту?

Процесс установки газовой или электрической плиты требует не менее двух человек из-за больших размеров и громоздкости большинства печей. Это помогает избежать повреждений и способствует плавному процессу установки.

Следуя конкретным инструкциям в руководстве по установке вашего прибора, вы сможете без труда самостоятельно установить газовую или электрическую плиту.

Могу ли я поменять электрическую плиту на газовую?

Если на вашей кухне имеется существующее газовое подключение, удобно расположенное рядом с электрической плитой, переход на газ может быть таким же простым, как подключение к газовой линии.

Однако, если газовое соединение отсутствует, потребуется консультация специалиста, чтобы правильно установить газовую линию для вашей плиты.

Вам нужна специальная розетка для электроплиты?

Электрические плиты генерируют больше энергии и обычно работают при напряжении 250 вольт вместо стандартных 120 вольт. Поэтому для подключения электрической плиты к розетке с 3 или 4 контактами обычно требуется розетка на 250 вольт, 40–50 ампер.

Полные инструкции по установке обычно содержат таблицу, позволяющую определить, что необходимо, исходя из общей мощности вашей модели.

Узнайте больше о Whirlpool

^® Диапазоны

• Размеры печи

  : стандартные размеры и размеры

  Узнайте о стандартных размерах печей и о том, как измерить новый диапазон. Найдите размеры ширины, высоты и глубины для различных типов печей.

• Что такое двухтопливный диапазон и каковы его преимущества?

  Каковы плюсы и минусы двухтопливных моделей? Подходит ли двухтопливная плита для вашей кухни? Узнайте больше об этом уникальном приборе из нашего руководства.

• Диапазон против плиты против духовки: в чем разница?

  Плита, плита и духовка — на самом деле это разные приборы. Изучите основы между тем, что они из себя представляют, и тем, что они могут делать на вашей кухне.

домашнее сердцебиение

Готовы к дополнительным советам, домашним лайфхакам и руководствам по устройствам?

Просмотреть все статьи

Была ли эта статья полезной? Передайте его на

DIY: Как установить газовую плиту | Home Matters

Пришло время заменить или установить новую газовую плиту? Вы можете самостоятельно установить духовку на газовой плите, воспользовавшись советами экспертов Home Matters по установке своими руками.

Если вы слишком много раз ремонтировали газовую плиту, возможно, пришло время ее заменить. Наем профессионала для установки газовой плиты может стоить вам несколько сотен долларов, но вы можете сэкономить на этих расходах, сделав это самостоятельно. Следуйте приведенным ниже инструкциям, чтобы безопасно заменить и установить газовую плиту, и вы вернетесь к жарке бекона в кратчайшие сроки.

СТОП:  Прежде чем приступить к замене газовой плиты, ознакомьтесь с местными нормами и постановлениями, чтобы убедиться, что домовладелец разрешает установку.

Хотите, чтобы профессионал заменил вашу сломанную плиту? Нужен профессионал сейчас? Закажите квалифицированного местного специалиста по ремонту дома с помощью American Home Shield ProConnect всего за несколько кликов. Нажмите здесь, чтобы забронировать сейчас. *Доступно на большинстве основных рынков. Услуги зависят от рынка.

Материалы:

• Гибкий гофрированный газовый соединитель
• Ключ
• Желтая тефлоновая лента для соединения труб
• Детектор утечки газа или жидкое мыло

Шаг 1. Приобретите подходящий разъем для газовой плиты

Совет по безопасности:  При установке газовой плиты ни в коем случае нельзя использовать разъем повторно. Поэтому, прежде чем начать, зайдите в домашний центр или хозяйственный магазин и купите новый разъем. Покупка правильного соединителя — самый важный шаг к безопасной установке. Ищите эти вещи:

• Убедитесь, что на нем четко указан «диапазон».

• Купите соединитель, который поставляется с необходимыми фитингами концевого соединителя. Обычно газовая линия имеет диаметр 1/2 дюйма. черная труба с резьбой, а соединение с плитой будет наружным (внешняя резьба) или внутренней резьбой (внутренняя резьба) 1/2 дюйма. примерка. Если вы не можете найти разъем с нужными вам концевыми фитингами, используйте на линии черный фитинг для газовой трубы, чтобы приспособить концевые фитинги.

• Возьмите соединитель достаточной длины, чтобы между плитой и стеной было место для работы.

Шаг 2: Вытяните диапазон

Вытяните диапазон и перекройте газовый кран (перекрыт, когда рычаг находится под прямым углом к ​​трубе). Выключатель будет либо расположен за полигоном, либо в подвале чуть ниже. Если у вас нет отключения, самое время добавить его для вашей безопасности.

Шаг 3. Оберните трубную резьбу

Дважды оберните желтую тефлоновую ленту для соединения труб вокруг резьбы по часовой стрелке. 1/2 дюйма. х 3/4 дюйма. муфта вмещает 3/4-дюйм. фитинг торцевого соединителя, так как соединители с 1/2-дюйм. концевые фитинги на обоих концах не всегда доступны.

Шаг 4: Подсоедините соединитель к газовой линии

Снимите фитинг концевого соединителя, оберните нескошенный конец тефлоновой лентой и привинтите его к газовой линии. Совет по безопасности:  ВСЕГДА используйте оба концевых фитинга и НИКОГДА не навинчивайте соединительные гайки на черный газовый фитинг или трубу, иначе утечка будет гарантирована. Кроме того, будьте осторожны, чтобы не перегнуть разъем и не сделать резких изгибов.

Шаг 5. Используйте уличный отвод

Винт на 1/2 дюйма. х 1/2 дюйма. Улица локоть в районе газового порта. Затем вкрутите другой концевой фитинг соединителя в уличное колено. Используйте тефлоновую ленту на каждом фитинге и будьте осторожны, чтобы не перетянуть.

Шаг 6. Затяните гайки

Затяните гайки соединителя на двух концевых соединительных фитингах, убедившись, что трубка прижата к фитингу прямо. Совет по безопасности:  НЕ используйте тефлоновую ленту на этих резьбах, так как это может помешать уплотнению.

Шаг 7. Проверка на наличие утечек

ВАЖНО:  Всегда проверяйте свою работу на наличие утечек. Откройте газовый кран (вертикальное положение) и зажгите горелки плиты примерно на минуту, чтобы выпустить воздух из газовой линии. Затем обрызгайте все стыки детектором утечки газа (продается в бытовых центрах). Вы также можете использовать теплую мыльную воду. Если вокруг соединения есть пузыри, это указывает на утечку. Для дополнительной безопасности вы можете позвонить в местную газовую компанию, чтобы проверить свою работу.

Шаг 8: Установите новую печь на место

Если утечек не обнаружено, установите новую печь на место и убедитесь, что все выровнено.
