Как правильно построить двухскатную ломаную крышу своими руками. Проектирование крыши

Чтобы пространство, образующееся под крышей, можно было комфортно использовать под жилое помещение, минимальная рекомендуемая ширина дома — шесть метров.

Ломаную крышу необходимо предусмотреть на этапе проектирования дома, потому как она потребует дополнительного укрепления стен. Так, кирпич, газосиликатные блоки или пенобетон потребуют заливку армирующего пояса, в которые предварительно закладываются резьбовые шпильки. Их шаг составляет полтора-два метра.

Схема ломаной двухскатной крыши

Перед началом работ надо определиться с двумя вопросами:

1. Какое соотношение частей скатов? Этот параметр будет влиять на высоту внутреннего пространства.
2. Будут ли устанавливаться мансардные окна и если да, то каково расположение? При большом количестве комнат они помогут организовать правильное естественное освещение.

После этого можно переходить к расчётам:

1. Количества материла для кровли.
2. Толщины и объёма утеплителя.
3. Гидроизоляции (определяют по габаритам крыши).
4. Необходимого количества леса для стропил.
5. Крепежей.

Чтобы облегчить задачу, можно воспользоваться найденным типовым проектом крыши. Если же вы обладаете навыками конструктора, то можно самостоятельно сделать подробный чертёж. В расчёте же стропильной системы, а именно шага и сечения балок, помогут специально разработанные программы. Они основаны на том, каким кровельным материалом вы собираетесь воспользоваться, какие нагрузки будут приходиться на крышу, какой район строительства и другие.

Ломаная крыша с чего начать. Верхние стропила ломаной крыши

Поможет разобраться с тем, как строится ломаная крыша чертеж, который выполняют при разработке проекта дома. Верхний треугольник, образованный стропильной конструкцией, при строительстве мансардной кровли в отличие от двух боковых треугольников изготавливают из наслонных стропил, также можно использовать висячие (прочитайте также: «Двухскатная мансардная крыша «). Когда предполагается задействовать висячие стропила, тогда для компенсации изгибающих напряжений потребуется монтаж дополнительной подвески. Такое напряжение создается в затяжке.

Выполняя устройство ломаной крыши, как правило, ее утепляют со стороны чердачного (мансардного) помещения, а это в свою очередь оказывает дополнительную нагрузку на элементы стропильной системы, при этом она сильнее влияет на стропильные ноги, чем на затяжку висячих стропил.

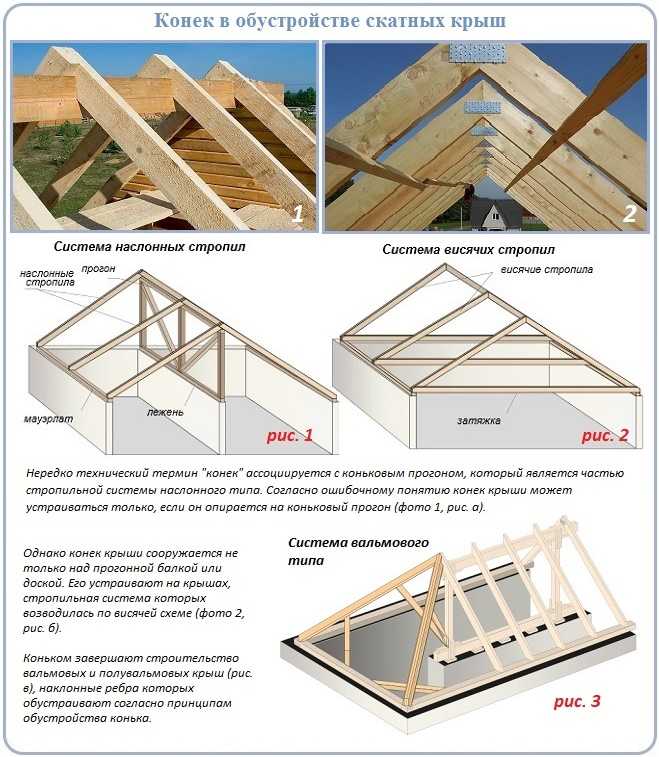

Стропильные висячие фермы создают конек при помощи жесткого соединения стропильных ног без применения конькового прогона. Для равномерного распределения нагрузки используют подкосы и ригель.

Когда задействуют наслонные стропила, верхний треугольник имеет совершенно другое устройство. Затяжки в таком случае выполняют функции потолочных балок, а в них упираются стойки, необходимые для конькового прогона. Для этого используют древесные материалы, имеющие большое сечение. Также потребуется строительство солидной потолочной конструкции. Как утверждают специалисты, в домах, на которых планируется двускатная ломаная крыша, желательно строить стропильные системы путем совмещения нижних наслонных и верхних висячих стропил.

Ломаная крыша на дом. Ломаная

Самый популярный вариант – ломаная крыша с мансардой. Что совсем неудивительно – несмотря на сложность он наиболее удобный и практичный. Габаритные формы и ломаные линии символизируют основательность и профессионализм. Внешний вид этой крыши «по умолчанию» ассоциируется с «мансардой». Это вполне естественно – она целенаправленно проектируется под жилое помещение.

Чтобы добавить пространства на мансардном этаже предпочтение отдают ломаной крыше Источник lbuilding.ru

Стропильная система достаточно сложная, но её достоинства стоят затраченных средств и усилий. Характерные пятиугольные фронтоны, с функционалом как у двускатной крыши – та же возможность вставить окна, устроить выход на балкон.

Схема более сложная, но дает больше пространства Источник moiton.ru

Просторная мансарда крыши частного дома. Объём задействуется по максимуму – при полноценной высоте, полезная площадь помещения равна или немногим меньше, чем у предыдущего этажа.

Это может быть интересно! В статье по следующей ссылке читайте про виды крыш .

Основы расчета

Цель расчётов — найти компромисс эстетики, надёжности и стоимости.

Эстетическая сторона. Для начала проектируется общий эскиз крыши. Определяются пропорции, сопоставляются с размерами дома.

Разница между ломаной крышей и двускатной существенная Источник homemyhome.ru

После чего ведётся конструктивный расчёт, где учитываются факторы:

Собственный вес конструктивных элементов крыши. Нагрузка от него действует на каждый элемент стропильной системы.

Ветровые нагрузки . Являются переменными, действуют на все элементы.

Снеговая нагрузка . Действует неравномерно, передаётся с участков, где мансардная кровля с уклоном меньше 30°, на более крутых участках снег не задерживается. При этом нагрузка может быть неравномерно распределена по левому и правому скатам. Действует на балки и верхние стропила.

Вес людей, элементов интерьера и мебели. Нагружает только перекрытие.

Факторы обрабатываются, суммируются. На основе результатов делаются выводы о размерах конструктивных элементов. Для гарантированной прочности они, округляются в большую сторону. Но технологичной сборке мешают индивидуальная ширина и толщина каждого конструктивного элемента стропильной системы, а их изготовление на заказ – невыгодно. Поэтому элементы объединяются в группы стандартных размеров пиломатериала. А стандартные решения значительно удешевляют проект – ведь на заказ всегда дороже.

Важно расчитать и угол наклона крыши Источник pinterest.com

Если проект индивидуальный и нестандартный, лучше заказать точные расчёты. Принимая во внимание количество факторов, их специфику воздействия на стропильную систему напрашивается вывод – точный расчёт, это дело специалистов. Самостоятельно заниматься расчётами смысла нет – велика вероятность ошибки. Для стандартных и типовых решений можно адаптировать готовый действующий проект.

Кроме основных моментов пригодятся и несколько практических рекомендаций:

Шаг стропил соответствует размерам утеплителя.

Ширина стропил соответствует толщине утепления.

Это может быть интересно! В статье по следующей ссылке читайте про ремонт крыши частного дома: все этапы работ – от осмотра до восстановления кровли .

Планировка

Лестница – ключевой момент. Её положение нужно увязать с будущими балками перекрытия. Если позволяет шаг стропил – просто ориентируем её между балками. В противном случае проектируем на мансарду надёжный удобный вход.

На стадии планирования полезно продумать интерьер. На этом этапе принимаются решения о перегородках и дополнительном естественном освещении – мансардных окнах. Конечно, о декорировании думать рано, но инженерная часть должна проясниться – какой функционал будет реализован.

На мансарде можно обустроить кабинет с уголком для занятий музыкой Источник pinterest.co.uk

Ведь особенности таких помещений: ломаные-наклонные потолки, их уменьшенная высота, необычные стены и нестандартное освещение.

Поэтому необходима конкретная планировка помещений, а в них, правильно распределение – зонирование пространства:

Для основной жизнедеятельности, отводятся светлые и хорошо проветриваемые помещения.

Некомфортные участки оборудуются под места хранения .

«Необычные условия» отдать в распоряжение детей .

Дизайн интерьера и окончательный уют создаются умелым использованием потенциала отделочных материалов, мебели и аксессуаров.

Сборка

В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата. Важно строго горизонтальное положение, параллельное, надёжное крепление его брусьев.

Односкатная ломаная крыша. Что представляет собой ломаная крыша

Название ломаная крыша получила благодаря своей форме. Она имеет большое число линий с изломами и пятиугольную (а не треугольную, как у классических скатных) проекцию фронтона здания. Многие застройщики намеренно выбирают её ради формы, поскольку дом с ломаной крышей смотрится добротно, солидно, а с помощью доборных элементов, да ещё контрастных тону основной отделки крыши и фасада, можно получить настоящий шедевр.

Коттедж с ломаной крышей выглядит необычно и оригинально

Но по большей части она идеально подходит, когда желаемый размер мансарды не вписывается в обычную скатную крышу, которая не обеспечивает достаточную высоту чердачного помещения для комфортного там пребывания. Ломаная же конструкция благодаря перелому ската существенно уменьшает «мёртвые зоны» — неподходящее для обитания пространство.

Кстати, не всегда крышу с изломом выбирают для обустройства именно жилой комнаты. Это могут быть и «холодные» помещения — винный погребок для виноделов, тренажёрный зал для любителей спорта.

Для винного хранилища подходит любое помещение в доме — подвал, чердак, кладовка — главное обеспечить нужные климатические условия для хранения вина

В мансарде можно устроить гардеробную или просто чуланчик для хозяйственных нужд, оборудованный различными шкафчиками и полочками.

Небольшая гардеробная на чердаке — яркий пример того, как можно практично использовать все квадратные метры собственного жилья

Вариантов ломаных крыш много:

1. Односкатные — самая простая конструкция, которую с лёгкостью можно сделать самостоятельно.

   Односкатная мансардная крыша с небольшим изломом ската — стильная и простая конструкция

2. Двускатные — дают возможность обустроить большое чердачное помещение.

   Обтекаемая форма делает двускатную ломаную крышу устойчивой к порывам ветра и снеговым заносам

3. Трёхскатные — издавна известные на Руси и популярные сегодня.

   Эстетика трёхскатной ломаной крыши с одной стороны ненавязчивая, а с другой — обладает несомненной привлекательностью

4. Четырёхскатные — сложные в постройке, но красивые внешне и лёгкие, благодаря особенностям конструкции. Это позволяет обустроить большое чердачное помещение, не нагружая излишне фундамент. Поэтому четырёхскатные ломаные крыши весьма востребованы в частном домостроении.

   Четырёхскатные ломаные конструкции востребованы в частном строительстве

5. Вальмовые, шатровые ломаные, щипцовые, комбинированные и т. д.

Ломаная крыша без стоек. Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

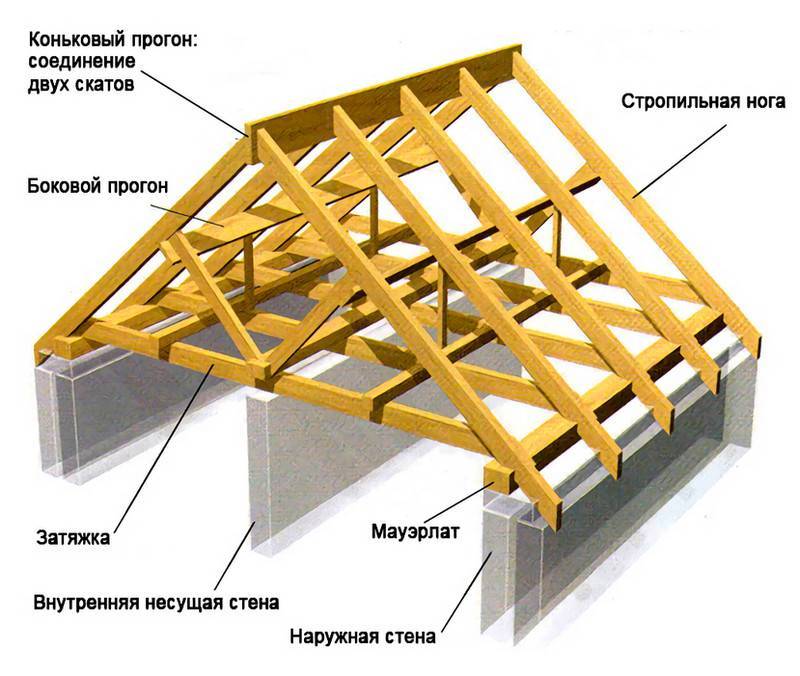

Выделяются следующие основные элементы ломаной крыши:

• вертикальные стойки ;
• затяжки — горизонтальные балки;
• стропила — ребра жесткости, являющиеся скелетом всей конструкции;
• подкосы — диагональные балки, поддерживающие стропила;
• мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
• коньковый прогон — совокупность верхних элементов стропильной системы;
• бабки — крепления, обеспечивающие жесткость висячих стропил;
• схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
• обрешетка — каркас для крепления кровельного материала и изоляции;
• кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
• тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников. Между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Фронтон ломаной крыши. Конструктивное решение и основные схемы

• Расположение фронтона выше кровли. Такое решение является классическим, при этом фронтон находится чуть выше крыши. Благодаря такому приемы – вы обеспечите эффект массивности и вычурности фронтона дома. Стены должны быть изолированы кровельным покрытием. Как правило, для этого чаще всего используются металлические листы, которые соединяются внахлест или при помощи фальца. При этом важно помнить одно правило: на стыке фронтонной стены и кровельного покрытия должна быть гидроизоляция.

Если на крыше планируется установить ливнесток, то на нижнюю часть свеса, ближе к карнизу, нужно закрепить вспомогательный каркас. На нем будут располагаться крюки желоба.

• Выполнение свеса осуществляется параллельно со стропильной конструкцией. Брусья стропил устанавливаются как в пределах стен дома, так и за пределами фронтона двухскатной крыши. Стропильная нога, расположенная с краю, является своеобразным фундаментом для основания кровли (обрешетки или сплошного настила). При этом от того, каким будет ее вынос, зависит и глубина свеса. Для опоры внешних стропил обычно устанавливаются несущие элементы крыши. Они выносятся за пределы стен. Как правило – это надежный мауэрлат, опорный или промежуточный брус конька. Готовая конструкция по такой схеме достаточно прочная. В частности, она позволяет устроить большой вынос свеса на крышах с тяжелым кровельным покрытием. Например, керамической и бетонной черепицей, натуральным шифером и т.д.

Когда строят дом, особое внимание уделяется тому, как обустроена и как выглядит крыша. Одной из важных её частей является фронтонный свес кровли. Если ошибиться в выборе этой архитектурной детали, то может оказаться так, что средства, вложенные в строительство крыши, были потрачены впустую. В статье будут рассмотрены различные виды фронтонных свесов, достоинства и недостатки каждого из них.

Фронтонный свес кровли

Если посмотреть на двухскатную крышу со стороны фронтона, то свес является продолжением ската крыши. Он проходит по всей его длине и внизу переходит в карниз.

В нормативных документах отсутствуют правила, которые жёстко регламентируют размеры этой архитектурной детали. На практике ширина равна 40 – 70 см.

Выполнение подшивки для фронтонов помогает усилить защиту от непогоды. Кроме того, благодаря красиво сделанному скату дом будет выглядеть более стильно.

При отсутствии этой архитектурной детали края крыши, изоляционный материал, который там находится, могут намокать при непогоде.

Хорошо сделанный фронтонный свес крыши позволяет сделать крышу герметичной.

Источник: https://mdmstroyproekt.ru/novosti/lomanaya-krysha-chertezh-stropilnaya-sistema-mansardy

Видео двускатная крыша. Как сделать самому

Крыша для бани своими руками

В зависимости от линейных размеров бани и пожеланий застройщика, крыша в бане может быть односкатной или двухскатной, плоской или наклонной. Чаще всего используется вариант наклонной двухскатной крыши, по своим эксплуатационным характеристикам она подходит ко всем климатическим зонам нашей страны, под такими крышами можно обустраивать жилые чердачные помещения.

Крыша для бани своими руками

Баня с функцией гостевого дома

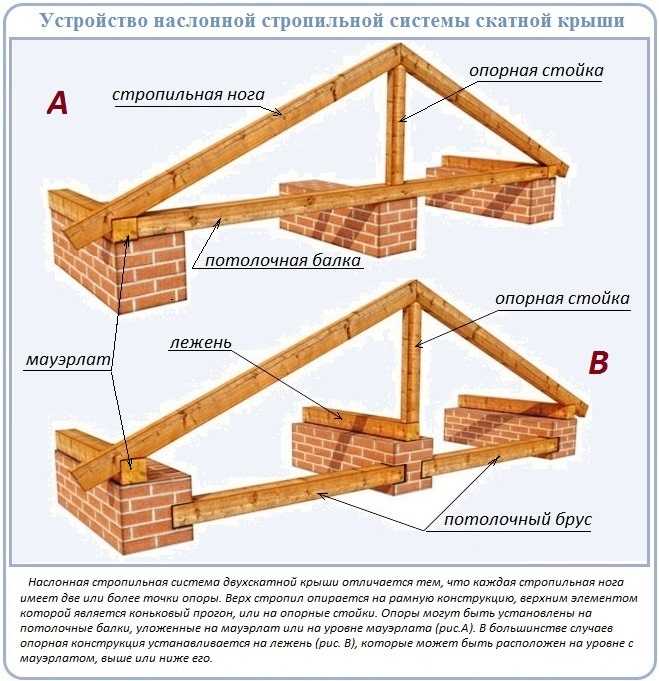

Двухскатные крыши могут быть наслонными (часто применяются на строениях шириной более шести метров) и висячими. Для повышения показателей устойчивости наслонный тип крыш имеет дополнительные упоры стропил, висячие стропильные системы имеют упор только на мауэрлаты или балки потолочного перекрытия (вариант используется редко), в верхней части стропила удерживаются ригелями. Для примера возьмем наиболее распространенный вариант – висячие двухскатные крыши.

Висячие стропила

Висячие стропила пролеты от 13 до 17 м

Виды наслонных стропил

Виды висячих стропил

Расчетная схема висячих стропил

Варианты решения карнизного узла

Содержание материала

Исходные данные

Примем во внимание, что размеры бани 5×5 метров, баня из пиленого бруса, верхний ряд исполняет роль мауэрлата. Крыша двухскатная висячая, без утепления.

Пример бани из бруса 5х5 м

Перед началом изготовления стропил нужно сделать предварительные расчеты, с их помощью определим угол наклона и параметры стропильных ног.

На стропильную систему действуют следующие нагрузки:

• постоянные. Вес стропильной системы, обрешетки и кровельного покрытия. Вес кровельного покрытия зависит от конкретного материала кровли и указывается производителем;
• временные. Ветровые и снежные нагрузки, вес рабочих;
• стихийные. Землетрясения, ураганы и т. д. Стихийные нагрузки во время расчетов стропильной системы в нашей стране не принимаются во внимание из-за небольшой вероятности их возникновения.

Во время расчетов толщины и ширины стропил нужно принимать во внимание сумму максимальных значений всех типов нагрузок. Для того чтобы была понятнее технология расчетов, нужно немого разбираться в нагрузках, действующих на каждый отдельный узел крыши.

Конструкция крыши

Нижняя часть стропильных ног садится на мауэрлаты, узел должен воспринимать вертикальные и боковые нагрузки. Ригели работают лишь на разрыв, воспринимают горизонтальные нагрузки. Верхняя (коньковая) часть стропильных ног должна воспринимать горизонтальные усилия сжатия. Пролеты стропил под нагрузкой работают на изгиб. Надеемся, что эти знания помогут вам выбирать наиболее надежные способы крепления архитектурных элементов в узлах.

Нагрузка на погонный метр стропила

Пример расчета снеговой нагрузки на стропила

Пример расчета ветровой нагрузки на стропила

Если вес кровельного материала указывается производителем, то ветровую и снеговую нагрузку нужно рассчитать самостоятельно.

Таблица снеговых нагрузок

Показатели зависят от максимальной высоты снежного покрова в каждом регионе. По карте снеговых нагрузок определяется конкретная зона проживания и с помощью таблицы определяется максимальное усилие.

Карта ветровых нагрузок

Карта снеговых нагрузок

Таблица поправочных коэффициентов А – для открытой местности. Б – для местности с препятствиями.

Нормативные значения ветрового давления в зависимости от региона

По карте определяется регион проживания, с помощью таблицы узнается поправочный коэффициент, зависящий от высоты бани и места ее расположения.

Для определения нагрузки нужно нормативное значение умножить на поправочный коэффициент.

Для московского региона параметры стропил можно узнать по таблице.

Показатели стропил для Московского региона

Практический совет: если вам сложно самостоятельно делать расчеты – снимите размеры стропильной системы на уже существующих строениях подобного типа. Во время расчетов принимался угол наклона 20°.

Итак, все данные мы имеем. Можно начитать непосредственное изготовление стропильной системы.

Инструкция по изготовлению стропильной двускатной системы

Вначале несколько советов по выбору материала. Для стропильных ног можно брать доски 50×150 мм, шаг между стропилами 90 сантиметров, угол наклона скатов 20°. Подбирайте только качественный материал, без глубоких трещин и изгибов.

Доски 50×150 мм для изготовления стропил

Очень важно – в местах соединения не допускайте наличия даже здоровых сучков. Для выбора стропильной системы нужно будет внимательно осмотреть пиломатериал, заготовки следует брать увеличенной длины с учетом отрезки непригодных участков с торцов.

Для стропил используйте только самый качественный материал

Максимальное количество подготовительных работ нужно делать на ровном участке земли, на крышу следует поднимать уже готовые конструкции для крепления.

Заготовка стропил для крыши ведется на земле

Временную фиксацию стропильной системы следует выполнять различными некондиционными досками, их также нужно заблаговременно поднять на крышу.

Шаг 1. Проверьте параметры мауэрлата. Проверяйте параллельность противоположных брусьев мауэрлата, отклонение по параллельности не должно превышать ±2÷3 см. Убедитесь, что нагели фиксации мауэрлата установлены правильно и на нужных расстояниях. Проверьте вертикальность их положения.

Монтаж деревянного нагеля

Шаг 2. Изготовление стропильных ног. Для размеров нашей бани достаточно шесть пар стропильных ног.

Важно: если вам приходится делать большое количество одинаковых элементов, обязательно сделайте один шаблон. Каждая отдельная разметка дает небольшие погрешности, которые в сумме могут составить значительную величину. Кроме того, использования шаблона значительно ускоряет процесс работы.

[adrotate group=»5″]

Шаблон

Для шаблона стропильных ног возьмите обрезные доски 20×100 мм длиной примерно 3 метра. Вверху соедините их внахлест одним гвоздем (узел должен быть подвижным), к одной доске прибейте горизонтальный отрезок доски, он будет служить шаблоном ригеля. Расстояние ригеля от коньковой части в пределах 40÷50 сантиметров. Ригель зафиксируйте только на одной доске, ко второй он прибивается уже после выбора угла наклона стропильных ног.

Шаблон для сборки стропил

Поднимите шаблон на крышу, временно поставьте на предполагаемое место установки стропил. Изменяйте угол наклона и величину выноса, внимательно следите, чтобы конек располагался точно посредине бани. Нашли оптимальное место – прибейте ко второй доске ригель, усильте крепление досок и коньковой части еще несколькими гвоздями.

Опять поставьте приготовленный шаблон на мауэрлат и отметьте место узла соединения стропил. Соединять их можно различными способами, мы выбрали самый простой – при помощи опорного бруска и металлических уголков.

Крепление стропил к мауэрлату

Закрепите на шаблоне планку на месте опорного бруска.

Шаг 3. По краям бани (в месте фронтонов) прибейте вертикальные бруски 50×50 мм.

Схема фронтона

Обшиваем фронтон крыши

Высота брусков должна равняться высоте стропильной системы, проверьте их вертикальность, натяните между ними прочную веревку или нить. Теперь очень ответственная работа – проверка шаблона во всей длине бани. Устанавливайте его с шагом примерно один метр и смотрите на наклон и расположение опорного бруска. Само собой разумеется, что коньковая часть должна быть по нитке. Обнаружились проблемы по размерам в пределах одного сантиметра – не беда, эти неровности устранятся во время установки обрешетки под кровельные покрытия. Если разброс по размерам больше – нужно регулировать шаблон таким образом, чтобы добиться его оптимальных средних показателей. Все нормально – осторожно снимите шаблон на землю, при необходимости дополнительно укрепите все узлы.

Цены на доски

доски строительные

Видео – Сборка стропил

Шаг 4. Положите шаблон на ровную площадку, приставьте к нему одну стропильную ногу. Главное внимание обращайте на положение коньковой части, если есть сучки – обрежьте их. Нависающую часть стропил можно выровнять в последний момент перед установкой или уже после полного монтажа стропильной системы.

Стропила в коньковой части можно соединять несколькими способами.

Способы соединения стропильных ног у конька

В шип самый надежный, но в нашем случае он не годится – слишком тонкие доски. Рекомендуем использовать соединение у конька в полдерева.

Соединение стропил врубкой в полдерева

Вам легче будет использовать такой вариант соединения стропил с упором под углом 90°. Для исключения смещений с обеих сторон, узел нужно зафиксировать металлическими пластинами на саморезах, следите, чтобы саморезы не располагались друг против друга, размещайте их равномерно по площади стропильных ног.

Схема крепления стропильной ноги

Можно сделать верхнее соединение еще проще – встык. Но это довольно рискованно, слишком неустойчивая конструкция в итоге получится. Для климатических зон с теплым климатом еще подойдет, но если в вашей зоне снеговые покровы достигают больших значений, да еще часто бывают сильные порывы ветра, то такой способ применять не рекомендуется.

Крепление стропил встык

Шаг 5. Сделайте метки в верхней и нижней части стропил. В верхней части отрезать нужно под углом, соединение будет встык. Линия отрезания должна соединять верхнюю и нижнюю точку соединения шаблона. Очень важно – не отрезайте сразу две ноги симметрично, снимать чертеж нужно на каждой ноге с соответствующей стороны. Этот узел с двух сторон соединяется металлическими пластинами толщиной не менее 2 мм. Следите, чтобы шурупы не находились друг против друга, размещайте их по максимуму равномерно по площади стропила.

Разметка противоположного конца стропил

Шаг 6. По шаблону определите место упора стропильной ноги в мауэрлат, закрепите в этом месте упорную в мауэрлат доску. Ее можно фиксировать снизу стропильной ноги на ребро доски или сбоку. Этот узел должен выдерживать значительные усилия на сдвиг, для фиксации упора пользуйтесь мощными саморезами или болтами.

Узлы опирания стропил на прогон и мауэрлат

Шаг 7. Положите две подготовленные стропильные ноги на ровное место, еще раз проверьте их положение и размещение узлов шаблоном. Все нормально – осторожно уберите шаблон из досок в сторону, зафиксируйте на место ригель.

Составляющие стропильной фермы

Сборка стропильной фермы

Обращайте внимание, чтобы верхние концы стропил упирались друг в друга по всей площади среза. Верхний (коньковый) узел считается наиболее нагруженным, на него воздействуют самые большие усилия сдавливания. Небольшие щели еще можно подровнять, есть зазоры более 3÷4 мм – вы неаккуратно делали разметку, придется кончики подрезать повторно. Именно для таких неприятных случаев мы рекомендовали брать доски с запасом по длине, в противном случае пришлось бы использовать новый материал, а это повышает стоимость стропильной системы.

Ригель фиксируйте внахлест к стропильным ногам, для фиксации нужно использовать длинные болты или шпильки, гайки затягиваются с двух сторон. Достаточно по два таких болта на каждую ногу.

Фиксация ригеля

Не забывайте, что ригель работает на сжатие, не допускайте колебаний в соединениях. Для того чтобы исключить риски растрескивания стропил во время установки метизов, просверлите под них отверстия с диаметром меньшим диаметра шпильки (или болта) на 0,5÷1 мм. Шпилька должна входить в отверстия с усилием. Выступающую часть шпильки поле стягивания гайками нужно отрезать круглошлифовальной машиной (болгаркой).

[adrotate group=»5″]

Цены на саморезы

саморезы

Видео – Как запилить стропила под нужным углом и нужных размеров

Шаг 8. По такому же сценарию подготавливайте и собирайте все оставшиеся стропила. Положите их стопкой друг на друга, проверьте размеры. Внимательно осмотрите все несущие узлы. Обнаружили проблемы – немедленно устраняйте их, не откладывайте на «потом». Во-первых, на земле это намного удобнее делать. Во-вторых, «потом» можно забыть.

Стропила двускатной крыши

Комплект стропильных ног собран, подавайте его на крышу и начинайте сборку стропильной системы.

Монтаж стропильной системы

Все работы нужно делать с максимальной ответственностью, нарушение технологии или некачественные соединения обязательно дадут себя знать. Ремонт придется делать сложный и дорогостоящий.

Шаг 1. Закрепите крайние (фронтонные) стропила. Временно фиксируйте их обрезками досок. Внимательно выставляйте каждую ногу по всем узловым точкам, не спешите, проверяйте каждый размер. Натяните веревки по коньку и по бокам. Боковые веревки лучше натягивать на вылетах стропил, в таком положении их легче устанавливать.

Веревка предохраняет от падения за баню, а доска от падения на баню

Шаг 2. Отметьте на мауэрлате места установки остальных стропильных ног, расстояние между ними должно быть в пределах одного метра и одинаковым.

Шаг 3. По очереди осторожно поднимайте каждую стропильную ногу, выставляйте ее по веревкам и временно фиксируйте досками. Доски прибывайте как под углом к каждой ноге, так и между уже установленными стропилами.

Шаг 4. Все стропила предварительно поставлены – проверьте правильность их расположения и начинайте фиксировать узлы металлическими уголками и планками на саморезах. Толщина металла не менее 1,5 мм. Не экономьте на уголках, устанавливайте их с двух сторон стропильных ног. В итоге у вас должна получиться устойчивая к разнонаправленным нагрузкам конструкция. Подровняйте длину нижней части стропильных ног, они должны выступать за периметр бани на 30÷40 сантиметров. Подравнивать размеры следует также под натянутую веревку.

Металлические пластины для соединения стропил

Крепеж для стропил

Шаг 5. Довольно часто неопытные строители допускают незначительные ошибки, во время монтажа стропильной системы они принимают взаимно усиливающий эффект. Это приводит послаблению, конструкция слабо сопротивляется продольным коньковым нагрузкам, стропильная система немного шатается. Эта проблема решается путем установки под крайние (фронтонные) ноги угловых упоров из досок. Упорные доски, кстати, в дальнейшем будут служить каркасом во время обшивки фронтонов.

Схема стоек, являющихся каркасом фронтона и дополнительная укосина

В зависимости от типа кровельного покрытия делается обрешетка. Для мягких покрытий нужно делать сплошную обрешетку из клееной фанеры, плит ОСП или дешевых необрезных досок. Можно брать и обрезные доски, но такая обрешетка обойдется очень дорого.

Цены на соединительные пластины

металлические пластины соединительные

Как сделать обрешетку стропильной системы

Виды обрешетки

Рассмотрим два варианта обрешетки: сплошную и реечную.

Тип обрешетки	Описание	Илюстрации
Обрешетка из реек	Используйте рейки 20×50 мм, можно брать и необрезные доски. Второй вариант намного лучше: выше несущие характеристики, легче прибивать кровельное покрытие. Обрешетку нужно прибывать снизу вверх, расстояние между рейками зависит от конкретного вида кровельного материала. Для ондулина оно несколько больше, для профилированных листов или металлочерепицы расстояние можно делать в пределах 40 сантиметров. Сделайте два шаблона для контроля расстояния между решетками, пользуйтесь ими по краям реек. У конька обрешетку прибейте чаше, в нее будет фиксироваться коньковая часть и листы кровли. Со стороны фронтов веревкой с синькой (отбивочным шнуром) нужно отбить ровную линию. Выступающие концы реек обрезаются ручной или электрической пилой.	Обрешетка Шаг обрешетки под профнастил
Сплошная обрешетка	Перед началом работ нужно продумать оптимальное расположение листов фанеры или ОСП. Нужно выбрать такое их положение, чтобы минимизировать количество обрезаний и отходов. Не спешите, сделайте на бумаге план размещения листов. Посмотрите, как их лучше класть на стропильную систему – вдоль или поперек. Начинать укладку нужно снизу, возле одного из фронтов сразу выравнивайте положение листов. Если положение немного не совпадает – сдвигайте листы, зазор в один сантиметр между листами не оказывает негативного влияния на прочность и герметичность кровли. Со стороны второго фронтона кромки листов также придется ровнять под веревку с синькой.	Устройство сплошной обрешетки Толщина сплошной обрешетки и шаг стропил

Обрешетка готова, можно приступать к покрытию крыши кровельными материалами.

Общие советы по монтажу стропильной системы

Не стоит повторять, какое важное значение имеет крыша бани и к каким последствиям могут привести ошибки во время ее строительства. Дадим несколько советов «начинающим» плотникам, это поможет им чувствовать себя спокойно весь период эксплуатации бани.

Чем сложнее тип соединения отдельных элементов стропильной системы – тем оно надежнее. К примеру, соединение в шип держит и вертикальные, и горизонтальные нагрузки, а соединение внахлест работает только с вертикальными нагрузками.

Стропила упираются в затяжку, соединение — шип с усилением стальной скобой

Мы описывали только самые простые способы соединения в несущих узлах, принимали во внимание, что у многих застройщиков недостаточно опыта для выполнения сложных соединений. Для таких соединений «не стесняйтесь» использовать дополнительные крепежи (металлические пластины и уголки, самодельные деревянные подпорки и т. д.). Пусть вы немного «ухудшите» внешний вид стропильной системы, зато намного увеличите ее устойчивость. Кроме того, крышу бани изнутри никто, кроме вас, не увидит. А аварийную ситуацию увидят все.

Как делается крыша бани

Тщательно подбирайте пиломатериалы для стропильной системы. Старайтесь избегать продольных соединений коротких стропил. Дерево всегда немного усыхает/разбухает, что приводит к изменениям линейных параметров. А это, в свою очередь, постепенно послабляет соединения.

При возникновении малейших сомнений в устойчивости висячей стропильной системы устанавливайте вертикальные бабки, подкосы, затяжки и т. д. Не имеет большого значения конкретный вид дополнительных упоров, главное чтобы они давали положительный эффект. Обыкновенный коньковый брус намного повышает устойчивость стропильной системы к продольным нагрузкам.

Крепление подкосов

Подстропильная нога, а иначе называют, подкос

Две доски толщиной по 25 мм по прочности на изгиб значительно превышают прочность доски толщиной 50 мм. Конечно, при одинаковой ширине. Это законы сопротивления материалов, пользуйтесь ими. Соедините доски между собой через прокладки из обрезков досок любой толщины. Кстати, такие «двойные» стропильные ноги отличаются повышенными характеристиками устойчивости. Что касается стоимости стропильной системы, то она почти не изменяется.

Наращивание стропил

Сращивание стропил возле конька

Стыкование стропил по длине

Соединение стропил внахлест

Саморезы – отличные метизы. Но только при одном условии – они не китайского производства. Эти «умельцы» применяют для их изготовления сплавы очень низкого качества. Даже большого диаметра некондиционный метиз имеет очень низкие характеристики физической прочности. Проверить качество саморезов просто – согните его под прямым углом, качественный материал должен выдерживать не менее трех изгибов. Китайские треснут, в лучшем случае, на второй попытке.

Виды шурупов

Если вы с крышей раньше не сталкивались – обратитесь за помощью к более опытным знакомым. Не обязательно звать на помощь «дорогостоящего» матера, достаточно чтобы ваш помощник работал у него подсобником. И последнее. Всегда предусматривайте возможность попасть под крышу. Это может быть лаз из предбанника или открывающееся окно на фронтоне. С их помощью вы сможете проводить периодические ревизии состояния стропильной системы и кровельного покрытия. Чем раньше обнаружатся протечки или проблемы с геометрией кровли, тем легче и быстрее их устранить.

Обрешётка крыши (опирается на стропила) и окно в фронтоне

В проем будет вставлено окно. Попасть на крышу можно, приставив лестницу

Лестница на банный чердак

Видео – Крыша для бани своими руками

[adrotate group=»5″]

Видео – Монтаж стропил

Видео – Монтаж фронтонов

Видео – Монтаж кровли (часть 1)

Видео – Монтаж кровли (часть 2)

Как построить двускатную крышу навеса

Этот пошаговый проект своими руками примерно как построить двускатную крышу навеса планы . Это ЧАСТЬ 2 проекта навеса шириной 12 футов, где я покажу вам, как построить свесы двускатной крыши и как установить отделочные детали. Взгляните на остальную часть моих чертежей деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день. Посмотреть все мои Премиум планы ЗДЕСЬ .

Проекты, разработанные из этих планов

Как построить картусную крышу Gable Gable

Build ” tab3=”Время” tab4=”Связанные планы”] [tab id=1]

• E – 8 кусков фанеры 3/4″ – длина 48″x96″, 4 куска – длина 48″x48″, 2 шт. – 14″x48″ в длину, 4 шт. – 14″x96″ в длину, 4 шт. – 18 3/4″x96″ в длину, 4 шт. – 14″x18 3/4″ в длину КРЫША
• F  – 8 шт. пиломатериалов 2×6 – длина 113 3/4 ″, 28 шт. – длина 15 ″ КОНСТРУКЦИИ
• G  – 2 куска пиломатериала 1×8 – длина 277 1/2″, 4 куска – длина 116″ ОБИВКИ
• H — 500 кв. футов толя, 500 футов битумной черепицы КРОВЛЯ

• 13 пиломатериалов 2×4 – 10 футов
• 14 кусков фанеры 3/4 ″ – 4’x8’
• 2 пиломатериала 1×8 – 24 фута
• 4 пиломатериала 1×8 – 10 футов
• 200 штук 2 1/2″ винта, 1 1/4″ винта, 1 5/8″ винта
• 500 кв. футов толя, 500 футов битумной черепицы
• клей для дерева, морилка/краска, наполнитель для дерева

[/tab] [tab id=2]

 Молоток, Рулетка, Квадрат, Уровень

 Торцовочная пила, Дрель, Отвертка, Шлифовальный станок0007

[/tab] [tab id=3]

 Один выходной

[/tab][tab id=4]

• ЧАСТЬ 1. Как построить навес для одной машины
• ЧАСТЬ 2: Как построить двускатную крышу навеса

[/tab][/tabs]

Строительство двускатной крыши для одинарного навеса

Монтаж стропил свеса

Первым этапом проекта является изготовление стропил для свесов. Обрежьте оба конца компонентов 2×6 под углом 55 градусов, сделав надрезы под углом 35 градусов. Отшлифуйте края среза наждачной бумагой 120-220.

Сборка выступов

Продолжите проект, скрепив компоненты вместе винтами 2 1/2″. Просверлите направляющие отверстия в стропилах и вставьте винты 2 1/2″ в блоки 2×6. Разместите блоки на равном расстоянии друг от друга и убедитесь, что углы прямые.

Монтаж свесов

После сборки свесов необходимо зафиксировать их на торцах фронтона. Внимательно выровняйте края, просверлите направляющие отверстия и вставьте 3-дюймовые винты, чтобы надежно закрепить их на месте. Повторите процесс для противоположного конца навеса.

Установка кровельных листов

Продолжите проект, установив 3/4-дюймовые фанерные листы на стропила. Не оставляйте зазоров между составляющими и начинайте монтаж листов снизу. Просверлите направляющие отверстия и прикрепите листы к стропилам через каждые 8 ​​дюймов с помощью шурупов 1 5/8 дюйма. Повторите процесс для противоположной стороны большого навеса.

Передняя и задняя обшивки фронтонов

Изготовьте обшивки фронтонов из бруса 1×8. Обрежьте оба конца планок под углом 55 градусов, сделав надрезы под углом 35 градусов. Отшлифуйте края наждачной бумагой с зернистостью 120-220.

Установка накладок

Прикрепите накладки к передней и задней части навеса для одной машины. Кроме того, установите планки 1×8 по бокам навеса, как показано на схеме. Используйте гвозди диаметром 1 1/2″, чтобы зафиксировать планки на концах стропил.

Установка кровли

Покройте крышу навеса толем, убедившись, что полосы перекрываются не менее чем на 2″. Прикрепите рубероид к листам фанеры кровельными скобами. Кроме того, отрежьте большой кусок для верхнего края. Установите боковые кромки капель поверх толя, в то время как нижние кромки капель должны быть подогнаны под него. Прочтите инструкции, указанные на упаковках битумной черепицы, прежде чем плотно укладывать их на место. Начните с нижней левой стороны крыши и установите их до самого верха.

План навеса для одной машины

После установки кровли необходимо позаботиться о последних штрихах. Поэтому заполните отверстия шпаклевкой по дереву и дайте ей высохнуть в течение нескольких дней. Выровняйте поверхность наждачной бумагой 120-220 и нанесите несколько слоев краски или морилки, чтобы улучшить внешний вид проекта и защитить компоненты от разрушения.

Строительство навеса для машины

Этот навес шириной 12 футов идеально подходит для грузовика или автомобиля большего размера. В качестве альтернативы вы можете использовать его для своего компактного автомобиля и иметь достаточно места со всех сторон для легкого доступа. Обязательно ознакомьтесь с ЧАСТЬЮ 1 проекта, чтобы узнать, как создать навес для машины, и посмотрите другие мои проекты навесов (двойные, тройные и пристроенные навесы).

Этот проект по деревообработке был примерно как построить крышу навеса бесплатно . Если вы хотите увидеть больше наружных планов, ознакомьтесь с остальными нашими пошаговыми проектами и следуйте инструкциям, чтобы получить профессиональный результат.

Как построить двускатную крышу беседки 16×12 | HowToSpecialist

Этот пошаговый проект по деревообработке примерно как построить двускатную крышу для павильона 9 16×120092 . Это ЧАСТЬ 2 проекта широкой беседки, где я покажу вам, как построить двускатную конструкцию. Крыша имеет шаг 6:12. Эта конструкция является сверхмощной, но, пожалуйста, соблюдайте строительные нормы и правила и наймите профессионального подрядчика, если у вас нет необходимых навыков для самостоятельной реализации проекта.

Мы рекомендуем вам инвестировать в лучшие материалы, которые вы можете себе позволить. Поэтому вам следует покупать устойчивые к атмосферным воздействиям пиломатериалы, такие как обработанные под давлением пиломатериалы, кедр или красное дерево. Если вы используете обычную сосну, я рекомендую вам применять соответствующие продукты для повышения ее долговечности. Всегда делайте точные измерения, прежде чем регулировать размер компонентов до нужного размера. Просверлите направляющие отверстия в компонентах перед тем, как вставлять шурупы, чтобы предотвратить расщепление древесины. Посмотреть все мои Премиум планы ЗДЕСЬ .

Сделано из этого плана

16 × 12 Павильон крыша-бесплатные планы DIY

Здание-16 × 12-гейзебо

Материалы

• F 9000 –22. ×6 пиломатериалов – длина 10 футов СТРОПИЛА
• G – 4 шт. фанеры 1/2″ – длина 48″x96″, 4 шт. – длина 48″x64″, 2 шт. – длина 24″x96″, 2 шт. – длина 24″x64″ КРЫША
• H – 4 шт. бруса 1×8 – длина 121″, 2 шт. – длина 160″ ТРИМ
• I – 300 кв. футов толя, 300 кв. футов битумной черепицы КРОВЛЯ

• 22 пиломатериала 2×6 – 10 футов
• 10 штук фанеры 1/2″ – 4’x8’
• 4 куска пиломатериала 1×8 – 12 футов
• 2 шт. 1×8 – 14 футов
• 300 кв. футов толя, 300 кв. футов битумной черепицы
• 44 стяжки
• 2 коробки структурных винтов 1 1/2″
• Винты для крепких стяжек
• клей для дерева, морилка/краска
• строительный клей

Инструменты

• Защитные перчатки, очки
• Торцовочная пила, электролобзик
• Меловая линия, рулетка, спиртовой уровень, столярный карандаш
• Буровое оборудование и буровые долота

Наконечники

• Добавление отделки павильона
• Прикрепите кровельные планки к конструкции с помощью оцинкованных винтов

Время

• Одна неделя

Как построить двускатную крышу павильона

Стропила — павильон с фронтоном шириной 16 футов

Для стропил используйте брус 2×6. Сделайте надрезы под углом 26,5 градусов на одном конце стропил, а затем сделайте надрезы под углом 26,5 градусов, как показано на рисунке. Внимательно отметьте линии разреза на балках, а затем выполните работу, как показано на схемах.

Установка стропил — беседка 16×12

Установка стропил на верхнюю часть павильона. Используйте информацию на схеме, чтобы разместить стропила через каждые 16 дюймов по центру. Используйте стяжки для стропил и конструкционные гвозди 1 1/2″, чтобы зафиксировать стропила на верхних пластинах и на коньковой балке.

Установка кровельных листов

Используйте 1/2″ фанеру для кровельных листов. Сделайте надрезы на листах и ​​уложите их поверх кровельной конструкции. Не оставляйте зазоров между листами и внимательно все выравнивайте. Просверлите направляющие отверстия и вставьте винты 1 5/8″ через каждые 8″ вдоль рамы.

Руководство по монтажу боковых обшивок крыши

Для боковых обшивок крыши используйте доски размером 1×8. Выровняйте края заподлицо и вставьте 2-дюймовые гвозди, чтобы зафиксировать их на концах стропил.

Передняя и задняя обшивка двускатной крыши

Используйте доски 1×8 для передней и задней отделки крыши. Сделайте надрезы под углом 26,5 градусов на одном конце планки. Прикрепите планки к стропилам и вставьте 2-дюймовые гвозди, чтобы плотно зафиксировать их на месте. Добавьте в стык строительный клей.

Монтаж кровли — павильон 16×12

Вы можете установить битумную черепицу для защиты павильона, так как это простое решение. Поэтому установите рубероид поверх кровельных листов, убедившись, что полосы перекрываются не менее чем на 2″. Прикрепите рубероид к листам фанеры кровельными скобами. Установите боковые кромки капель поверх толя, в то время как нижние кромки капель должны быть подогнаны под него. Перед укладкой битумной черепицы уложите начальный слой в нижней части крыши. Всегда читайте производственную инструкцию перед началом установки, так как есть несколько отличий.

Первый ряд должен начинаться с 3 выступов, второй ряд — 2 1/2 выступа, третий ряд — 2 выступа, четвертый ряд — 1 1/2 выступа, пятый ряд — 1 выступ , шестой курс с 1/2 таб. Повторите процесс сначала, начиная с седьмого курса. Не забывайте, что черепица должна выступать над капельником примерно на 1/4″. Кроме того, закрепите битумную черепицу на настиле крыши с помощью гвоздей.

16×12-фронтонный павильон в сборе

Этот павильон построен на прочной конструкции 6×6 и имеет крышу с шагом 6:12. Вы можете отрегулировать наклон крыши в соответствии с вашими потребностями. Этот павильон на заднем дворе имеет основание размером 22 фута x 16 футов от внешней стойки до внешней стойки.

16×12-фронтонный павильон — вид спереди

И последнее, но не менее важное: вам нужно позаботиться о последних штрихах. Поэтому заполните отверстия шпатлевкой по дереву, а затем зачистите поверхность наждачной бумагой. Нанесите несколько слоев краски или морилки на компоненты, чтобы улучшить внешний вид сарая и защитить компоненты от гниения.
