Стропильная система двухскатной крыши

Двускатная крыша одна из самых простых и эффективных. По статистике это самые распространенные крыши на постсоветском пространстве. Но самое главное, многие застройщики стараются использовать именно данную конструкцию, потому что она малозатратная и легкая в сооружении. И хотя монтаж стропильной системы двускатной кровли не очень сложен, все равно необходимо правильно рассчитать требуемое количество материалов, иметь опыт работы с инструментами и знать нюансы проводимых процессов.

Но когда стоит вопрос сооружения стропильной системы крыши (двускатной), необходимо понимать, что сама конструкция сегодня строится по трем вариациям:

• Симметричная.
• Асимметричная.
• Ломанная.

Понятно, что у каждой из них свои конструктивные особенности стропильной системы. Но чаще всего частные застройщики, которые строят дом своими руками, предпочтение отдают первому варианту, как самому простому в сооружении с небольшими расходами на стройматериалы. К тому же рассчитать такую крышу несложно. Кстати, можно использовать для этих целей калькулятор онлайн, в который надо завести только параметры будущей конструкции.

Конструкция стропильной системы

Любой строитель долен обязательно знать названия деталей конструкции, которую он планирует собирать. Что касается стропильной системы, то она состоит из достаточно большого количества элементов. Давайте рассмотрим их.

• Первым в списке стропильной конструкции всегда числится мауэрлат. Это основа системы стропил, на которую они будут упираться. Его основное назначение – равномерно распределить нагрузки от крыши на несущие стены здания. Обычно этот элемент собирается из брусов сечением 150х150 или 200х200 мм.

  Внимание! Если стропильная конструкция двускатной крыши собирается из металлических профилей, то и мауэрлат тоже должен быть металлическим. Обычно под него используют швеллер или двутавр.

• Еще один основной элемент – стропильная нога или стропила. Обычно в их качестве используют доски толщиною 5 мм или брусы различного сечения (все зависит от предполагаемых нагрузок на кровлю).
• Затяжка – это деталь, которая соединяет между собой стропильные ноги, расположенные на разных скатах. Таким образом, всей конструкции придается повышенная жесткость.
• Прогоны. Их два: коньковый и боковой. Первый – это продольный брус, на который упираются верхние края стропил. На нем же будет в дальнейшем сформирован конек крыши. Второй – это тот же брус, который устанавливается вдоль конькового, но ниже. Им подпираются стропильные ноги посередине. Сам боковой прогон устанавливается на стойки. Этот элемент – деталь необязательная, если длина стропильных ног не превышает 6 м.
• Стойка под стропила. Их можно использовать в качестве замены бокового прогона. По сути, это вертикальные опоры из дерева, которые подпирают каждую стропилу. Сколько стропил, столько и стоек под них. Если длина стропильных ног большая, то стоек может быть две на каждую. В том случае если под двускатной крышей (стропильной системой) будет организовываться мансардное помещение, то стойки должны устанавливаться таким образом, чтобы они не занимали пространство.
• Подкос – это деталь кровельной системы, которая собой подпирает стойку для стропил. По сути, она выполняет функции страховки, хотя и несет на себе определенные нагрузки. Считается, что угол установки подкоса в 45° снижает риски, связанные со снеговой и ветровой нагрузкой. То есть, именно подкос в данном случае будет отвечать за деформацию системы: произойдет она или нет.
• Лежень – это брус, который лежит под коньковым прогоном и является опорой для стоек и подкосов.
• Обрешетка. Это система уложенных деревянных реек или досок, на которые в последнюю очередь будет укладываться и крепиться кровельный материал. Данный элемент двускатной крыши также распределяет нагрузки от кровельного материала и снега.

В основном кровля собирается из деревянных элементов, реже из металлических профилей. Потому что с деревом работать проще, да и стоит оно дешевле металла. Но требования к древесине и пиломатериалам достаточно жесткие. Во-первых, все несущие деревянные детали двускатной крыши должны быть без червоточины и повреждений (видимых и невидимых). Если приобретаемые брусы для мауэрлата, стропил и прогонов имеют сучки, то лучше такой пиломатериал не брать.

Элементы обрешетки могут быть с дефектами, но незначительными. К примеру, длина сучков не должна быть больше 30% от сечения доски или бруса, и при этом они не должны выпадать из тела древесины.

Как правильно рассчитать стропильную систему

Расчет стропильной системы двускатной крыши – процесс наиважнейший. Именно от его правильного проведения зависит качество конечного результата. В основном рассчитывают нагрузки, действующие на устройство стропильной системы крыши, и количество необходимых элементов.

Расчет нагрузок

На крышу дома действуют три вида нагрузок.

1. Постоянные. Это нагрузки на стропильную систему, которые являются массой от всех остальных элементов крыши. Это вес обрешетки, кровельного материала, утеплителя, изоляции, доборных деталей кровли, а также отделочных материалов, которыми покрывают мансардное помещение. Такие нагрузки уже подсчитаны, они определены стандартами, и их среднее значение варьируется в диапазоне 40-45 кг/м². Специалисты же рекомендуют к полученным результатам всегда прибавлять 10% на увеличения запаса прочности стропильной конструкции в целом.
2. Переменные. Это давление природных осадков и ветра. Они в основном зависят от времени года.
3. Особые. Их учитывают в регионах, где часто действуют шторма, торнадо, землетрясения и так далее. Здесь расчет нагрузок проводится по стандартной технологии только с учетом повышенного запаса прочности.

Если на стропильную систему крыши действуют сразу три вида нагрузок, то такой эффект называется синергия. И это обязательно придется учесть, делая расчеты. Обратите внимание на фото ниже, где показан данный эффект.

Формулы для нагрузок

Основная переменная нагрузка на двускатную крышу дома – это снег. Расчет производится с учетом толщины снегового покрова и его плотности. При этом вес снега умножается на так называемый поправочный коэффициент, который компенсирует добавочные нагрузки от ветра. Специалисты уже точно определили диапазон действующих от снега нагрузок и обозначили данный показатель в СНиПах. Он равнее 80-320 кг/м². Большой разброс величин зависит от угла наклона каждого ската. На фото ниже показано, как действуют снеговые нагрузки на крышу.

Внимание! Если угол наклона ската больше 60°, то эту нагрузку можно не учитывать, так как снег под таким углом не будет задерживаться на кровельной плоскости.

Что касается ветровых нагрузок, то рассчитать их не так просто, потому что многое будет зависеть от того, где построен сам дом. Если он располагается между большими многоэтажками, то на него будет действовать незначительная ветровая нагрузка. Если он возводится у берега моря или на возвышенности, то нагрузки будут максимальными. Приплюсовать надо и сезонные порывы ветра. Поэтому при расчете рекомендуется воспользоваться СНиПом «Нагрузки и воздействия», в котором определены все необходимые показатели и поправочные коэффициенты.

Расчет наклона скатов

Угол наклона двускатной крыши в основном зависит от укладываемого на нее кровельного материала. К примеру, если на крышу дома укладываются листовые плотные материалы, типа шифера, профнастила или металлочерепицы, то уклон крыши должен составлять 20-45°. Если это будет мягкая кровля, то угол можно уменьшить до предела от 5° до 20°.

Необходимо учитывать и тот факт, что чем больше угол наклона скатов, тем больше их площадь. А значит, увеличатся расходы по стройматериалам, а соответственно и цена крыши будет также увеличена.

Стропильная система

Итак, переходим к основному элементу двускатной крыше стропильной ее системе. Основные параметры конструкции – это шаг установки стропильных ног и их длина. Что касается шага, то есть определенные значения, которые берутся за основу. Диапазон таков – от 60 до 120 см. Как обычно, данная величина зависит от используемого на крыше кровельного материала. Чем он толще, тем шаг стропил больше.

Чтобы определить, какое количество стропильных ног требуется для ската крыши, необходимо длину ската разделить на выбранный скат, и к полученному значению прибавить единицу. Это и есть необходимое количество стропил, укладываемых на один скат кровли. А так как их два, то на всю крышу необходимо будет полученное число умножить на два.

Что касается расчета длины стропилы, то придется воспользоваться формулой Пифагора. Так как скат представляет собой прямоугольный треугольник, в котором стропила выполняет роль гипотенузы. Отсюда можно подсчитать ее длину. Смотрим на фото выше и заполняем формулу: с²=а²+в².

Внимание! Корень квадратный из полученного значения не является окончательным показателем. К нему надо еще прибавить 70-80 см для пропилов и свеса, который будут торчать за пределами стен на 30-40 см.

Необходимо отметить, что стандартная длина пиломатериалов – 6м. А так как стропильные ноги могут быть длиннее, то придется брусы наращивать разными способами. К примеру, как показано на фото ниже.

Что касается сечения используемых стропил, то выбирать придется из расчета всех показателей, о которых было упомянуто выше. Это и длина ног, и шаг между ними, и действующие нагрузки, и вес кровельного материала. Но за основу выбора берутся две позиции: шаг и длина стропильной ноги. На фото ниже дана таблица, как можно правильно выбрать сечение стропил.

Типы стропильных ног

Устройство кровли и стропильной системы в целом зависит от размеров самого дома. Если ширина кровли не превышает 6 м, то оптимальный вариант – это устанавливать так называемые висячие стропила. Они одним краем упираются в мауэрлат, а другим в коньковый брус.

Есть так называемые наслонные стропила, которые верхними краями упираются друг в друга.В данной конструкции коньковый прогон отсутствует. Для усиления конструкции можно под каждую ногу установить стойку. Но это делается лишь в том случае, если ширина дома превышает 6 м.

Необходимо от метить, что наслонная стропильная система работает только на изгиб каждого своего элемента. Висячие же работают также и на распирание, вот почему от всей кровельной системы очень большие нагрузки действуют на несущие стены дома. Поэтому между стропилами рекомендуется устанавливать стяжки.

Монтажный процесс

Стропильная система двускатной крыши своими руками устанавливается с определенной последовательностью.

• Устанавливается и крепится к стенам мауэрлат.
• Затем устанавливаются стойки под коньковый брус, которые крепятся к лежню укосинами и подпорками.
• Производится монтаж конькового прогона.
• А вот теперь можно переходить к установке стропил двускатной крывши своими руками.

Если кровля будет собираться из наслонных элементов, то можно на земле собирать фермы, поднимать их целиком на крышу, и там уже монтировать по месту с креплением к мауэрлату. При этом каждую ферму придется времена крепить упорами и укосинами, чтобы она стояла вертикально.

Установка стропил висячего типа производится проще. Каждый элемент поднимается на крышу, где устанавливается по месту и крепится к мауэрлату и коньковому прогону. Единственный минус этого способа – это сложность подгонки на высоте. Ведь каждую стропилу придется точно подгонять по длине, подрезая выступающие части. В этом плане способ с помощью ферм куда удобнее. Но и у него есть одна сложность – большой вес конструкции, который иногда просто руками не поднять.

Установка и сборка стропил начинается с фронтонов кровли, то есть, по бокам. Их выставляют по высоте в одной плоскости, затем между ними натягивается нить в три-четыре ряда, обозначающая плоскость сборки. И уже по ним выставляются промежуточные элементы. Последний этап сооружения кровельной системы – укладка и крепление обрешетки.

Как видите, построить стропильную систему двухскатной кровли не так уж и сложно. Самое важно правильно провести расчеты, особенно это касается параметров стропильных ног. Ведь именно они и будут держать на себе все действующие нагрузки. Небольшой просчет может привести к непоправимым последствиям. Самое печальное – крыша может рухнуть от одного дуновения ветра или от небольшого слоя снега. Так что особое внимание расчетам и правильному подбору пиломатериалов. И последнее – не забывайте обрабатывать деревянные элементы крыши антисептиками и антипиренами.

Стропильная система двускатной крыши — устройство, технология строительства

Исполнение стропильной системы и форма кровли зависят от кровельного покрытия, конфигурации дома и материалов, из которых построены несущие стены и фундамент. Так как функция кровли заключается в защите дома и распределении суммарных нагрузок на строение, стропильная система двухскатной крыши проектируется с учетом всех возможных факторов влияния на ее прочность.
  Двухскатная крыша – это традиционное обустройство кровли на жилых домах, имеющих 1-3 этажа. Предпочтение подобной конструкции отдается не только благодаря техническим свойствам наклонной формы стропил, а и благодаря легкости и простоте проведения монтажных работ.

Спроектировать, рассчитать и установить стропильную систему двускатной крыши вполне под силу бригаде непрофессионалов, но при условии строгого соблюдения всех основополагающих моментов (Кровельные работы в Московской области).

Содержание:

1. Конструкция стропильной системы двухскатной крыши
   2. Разновидности стропильной системы двускатной крыши

           Стропильная система висячего типа
             Стропильная система наклонного типа

3. Двухскатная стропильная система своими руками
  4. Расчет двускатной крыши
  5. Способы установки мауэрлата
  6. Крепление стропильных ног
  7. Придание конструкции жесткости
  8. Обрешетка стропильной системы

Конструкция стропильной системы двухскатной крыши

Двускатная крыша состоит из двух наклонных поверхностей, что имеют прямоугольную форму. Благодаря этому осадки, которые представлены дождевой и талой водой, стекают с кровли естественным образом. Двускатная крыша имеет достаточно сложную конструкцию. Она состоит из таких конструктивных узлов: мауэрлат, система стропил, кобылки, конек, свес крыши, лежень, подкосы, затяжки, обрешетка и стойки:

Мауэрлат. Этот элемент выполняет функции передачи и распределения нагрузки, создаваемой системой стропил, на несущие стены дома. Для изготовления мауэрлата применяют брус, что имеет квадратное сечение – от 100 на 100 до 150 на 150 мм. Лучше использовать хвойную древесину. Брус размещают по периметру постройки и закрепляют к внешним стенам. Для крепления используют специальные стержни или анкера.
  Стропильная нога. Стропила формируют главный каркас любой крыши. В случае с двускатной крышей они формируют треугольник. Стропила отвечают за равномерную передачу нагрузок на мауэрлат. Прежде всего, тех, которые возникают от осадков, ветра и веса самой кровли. Для изготовления стропил используют доски, которые имеют сечение 100 на 150 или 50 на 150 мм. Выбирайте шаг стропил около 60-120 см, зависимо от разновидности кровельного материала. При использовании тяжелого покрытия стропильные ноги размещайте чаще.
  Конек. Этот элемент соединяет два ската вверху крыши. Конек образуется после соединения всех стропильных ног.
  Кобылки. Они выступают продолжением стропил и формируют свес двускатной крыши. Кобылки принято устанавливать, если стропильные ноги очень короткие и не позволяют образовать свес. Для изготовления этого конструктивного узла возьмите доску, которая имеет меньшее сечение, чем стропило. Использование кобылок облегчает возведение стропильной системы, так как позволяет использовать короткие стропила.
  Свес крыши. Эта часть конструкции стропильной системы двускатной крыши отвечает за отвод воды во время дождя от стен и при этом предотвращает их от намокания и быстрого разрушения. От стены свес, как правило, выступает на 400 мм.
  Лежень. Он располагается на внутренней стене и служит для равномерного распределения нагрузки от стоек крыши. Для изготовления лежня применяют брус, который имеет сечение 150 на 150 или 100 на 100 мм.
  Стойки. Эти вертикальные элементы отвечают за передачу нагрузки от конька на внутренние стены. Для создания этого элемента приготовьте брус, что имеет квадратное сечение 150 на 150 или 100 на 100 мм.
  Подкосы. Они нужны для передачи нагрузок от стропил к несущим стенам. Подкосы и затяжки формируют прочную конструкцию, которая называется ферма. Подобное устройство предназначается для выдерживания нагрузок при больших пролетах.
  Затяжка. Данный конструктивный узел вместе со стропилами образует треугольник. Он не позволяет стропилам разъехаться в разные стороны.
  Обрешетка. Эта конструкция состоит из досок и брусков. Их крепят перпендикулярно к стропилам. Обрешетка необходима для равномерного распределения на стропила веса покрытия крыши и нагрузок, создаваемых погодными явлениями. Кроме того, обрешетка требуется для скрепления между собой стропил. При обустройстве мягкой кровли для создания обрешетки следует использовать не доски и бруски, а влагостойкую фанеру.

Разновидности стропильной системы двускатной крыши

Различают двускатные стропильные системы с висячими и наслонными стропилами. В идеале конструкция содержит их комбинацию. Стропила висячего типа принято устанавливать, если внешние стены располагаются на расстоянии, что меньше 10 м. Также между ними больше не должно находиться стен, которые разделяют пространство жилого дома. Конструкция с висячими стропилами создает распирающее усилие, передаваемое на стены. Его получится снизить, если вы устроите затяжку из дерева или металла и расположите её у основания стропил.

Стропила и затяжка при этом формируют жесткую геометрическую фигуру — треугольник. Он не способен деформироваться при нагрузках, которые оказываются в любых направлениях. Затяжка будет прочнее и мощнее, если её расположить выше. Затяжками выступают балки перекрытия. Благодаря их применению висячая стропильная система двускатной крыши выступает основой при обустройстве мансардного этажа.

Наслонные стропила в своей конструкции имеют опорную балку, которая размещается посредине. Она отвечает за передачу веса всей крыши на промежуточную столбчатую опору или среднюю стену, располагающуюся между внешними стенами. Рекомендуется устанавливать наслонные стропила, если наружные стены размещаются на расстоянии более 10 м. Если присутствуют колонны вместо внутренних стен, вы можете чередовать стропила наслонного и висячего типа.

Стропильная система висячего типа

Для данной схемы стропильной системы двухскатной крыши характерно то, что стропила опираются на боковые стены. Плохо то, что при этом образуется распирающая нагрузка, способная со временем повредить стены. Чтобы такого не произошло, ноги стропил соединяют затяжкой. В результате образуется жесткий треугольник, не подверженный деформации при нагрузках. Часто вместо затяжек используют балки перекрытия, это особенно актуально когда необходимо обустроить мансардное помещение под крышей.

Плюс данной системы в том, что вовсе не обязательно крепить мауэрлат. Кроме того, достаточно просто монтируются те части конструкции, где ноги стропил опираются на стены. Доска, проложенная через изоляционный слой, поможет сделать ферму ровной и устойчивой, обеспечив большую площадь опоры. Далее рассмотрим основные разновидности висячих стропил. Все они являются трехшарнирными.

№ 1. Простая треугольная трехшарнирная арка.

Это самое несложное сооружение, представляющее собой замкнутый треугольник, две верхних стороны которого подвергаются нагрузке на изгиб. Затяжка в такой конструкции не работает только на растяжение и не является несущей конструкцией, поэтому ее можно заменить на тяж из стали.
При этом имеется несколько решений организации конструкции карнизного узла. Это ортогональные лобовые врубки, а также применение дощатых или пластинчатых креплений.

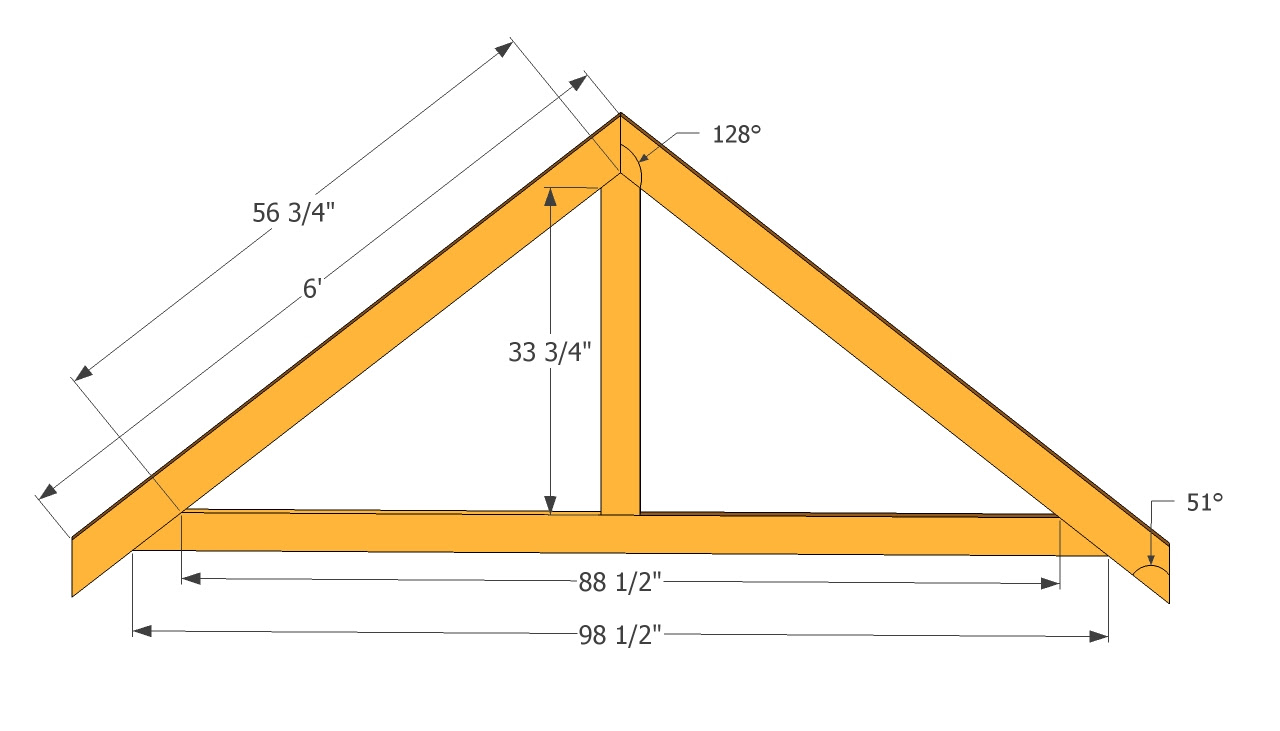

№ 2. Треугольная трехшарнирная арка, усиленная бабкой или подвеской.

Данный вариант применяли только раньше, строя большие промышленные или сельскохозяйственные помещения с пролетом более 6 метров. Для частных домов эта схема не годится. Принцип ее в том, что вес затяжки (составленной из отдельных коротких элементов) берет на себя конек. Эти элементы соединены между собой и с хомутом подвески с помощью прируба (косого или прямого). Для скрепления используются болты. Деревянная подвеска носит название бабка, а железная – тяж. Эта деталь, висящая на узле карниза, а затяжка крепится к ее нижней части через деревянные накладки. Переходниками являются хомуты, регулирующие прогиб затяжки, если она провиснет.

№ 3. Треугольная трехшарнирная арка с приподнятой затяжкой.

Если вы хотите оборудовать под крышей мансардное помещение, то эта схема отлично подойдет. Здесь растяжку мы ставим не внизу, стягивая ноги стропил, а наверху. Поднимая ее выше, мы увеличиваем нагрузку на растяжение. Ну, а стропила держатся на балках мауэрлата по принципу ползуна. Нагрузка получается равномерной, а система – устойчивой. Для этого края стропил должны выступать за границы внешних стен дома.

Чтобы затяжка не провисала, часто ее уравновешивают подвеской. Особенно это важно, если планируется сделать подвесной потолок или проложить слои изоляции. При короткой затяжке подвеску крепят к ригелю и коньку, прибивая две доски, при длинной – делают несколько подвесок. При больших нагрузках для крепления применяют хомуты. Ими же соединяют при необходимости две части составной затяжки.

№ 4. Трехшарнирная треугольная арка с ригелем.

Такую систему монтируют в том случае, если распорные нагрузки велики. Внизу крепится затяжка, а в верхней части – ригель. Благодаря такой конструкции мауэрлат к стене приделывать нет необходимости. В общем-то, ригель – это и есть затяжка, только испытывающая нагрузку не на растяжение, а на сжатие. Ригель не должен иметь шарнирного крепления к ногам стропил, а то конструкция будет шататься. Если всё сделать как надо, то стропила превратятся в неразрезные балки, имеющие три опоры и два пролета.

№ 5. Трехшарнирная треугольная арка с бабкой, дополненная подкосами.

По поводу системы с бабкой рассказывалось чуть выше. Если в такой конструкции ноги стропил достаточно длинные, приходится их подпирать. Для этого и служат подкосы, уменьшающие прогибающую стропила нагрузку. Несущей стены у висячей системы нет, так что упереть подкосы необходимо в бабку. Стабильная жесткая система принимает основную нагрузку на верхнюю свою часть, не доводя ее до низа стропил. Затяжка в такой конструкции обычно составная, соединенная прирубом. Опираясь на хомут бабки, она подтягивает книзу коньковый узел. А тот воздействует на подвес и стропила, сжимая их.

Стропильная система наслонного типа

У этой системы ровно посередине ставится вертикальная балка. Вес всей кровли через данную балку проходит от конька к несущей стене. Стена эта находится на равном расстоянии от краев здания. Как уже упоминалось, потребность в таком разделении здания появляется при расстоянии между его внешними стенами более 10 метров.

№ 1. Безраспорные наслонные стропила.

В этой конструкции ноги стропил подвергаются только изгибу, не давя на стены и не распирая их. Есть три варианта монтажа таких стропил, которые решают вопрос нагрузок на стены здания.

В первом варианте опорой для стропила либо является мауэрлат, либо его подшивают специальным бруском (опорным). Для крепления используется врубка зубом. Страхуется конструкция хомутами или проволокой, что является гарантом надежности конструкции. Верхнюю часть ног стропил кладут на прогон конька. Крепление по принципу скользящих опор. Обязательно нужно закрепить пробоины в верхней части стропил.

Это наиболее популярная конструкция. В ней низы стропильных ног приделываются к мауэрлату подвижным соединением по типу ползуна. Возможно и крепление с помощью штучного бруска. Чтобы нога держалась крепко, вбиваем сверху гвоздь. Либо можно прикрепить гибкую пластинку из стали. Вверху стропила, лежащие на прогоне конька, крепят либо пробоинами попарно, либо к прогону (каждое из стропил).
Особенность последнего варианта в том, что ноги стропил и прогон конька жестко соединяют в одно целое. Для этого параллельно брусу конька с обеих сторон набивают дощечки или бруски. При этом балка испытывает сильную нагрузку на изгиб, зато ноги стропил прогибаются гораздо меньше. Данный вариант сложнее в исполнении, чем второй, поэтому используется несколько реже.

№ 2. Распорные наслонные стропила.

В данном случае устройство стропильной системы двускатной крыши почти аналогично предыдущим трем вариантам. Существует один нюанс: нужно заменить крепление ног стропил с подвижного (по типу ползуна) на жесткое, неподвижное. И тогда стропила начнут передавать распирающую нагрузку несущим стенам дома. В общем-то, такие распорные стропила служат как бы промежуточным звеном от наклонной системы к висячей. Однако отличие висячих стропил в том, что у них прогон не является существенной деталью. Можно и без него обойтись.

Для распорной системы мауэрлат должен быть очень крепко приделан к стене дома. Да и сами стены обязаны быть толстыми и прочными. Можно применять по периметру пояс из железобетона.

№ 3. Стропила, имеющие подкосы.

Подкос, который, по сути, является третьей ногой стропил, называют еще подстропильной ногой. Эта третья нога, работающая на сжатие, ставится под углом 45 градусов. Таким способом получается перекрывать даже пролеты с длиной до 14 метров, причем балками с не очень большим сечением. Ведь здесь чудесным образом балка с одним пролетом превращается в неразрезную балку с двумя пролетами.

Рассчитывать крепление подкоса не нужно, достаточно просто прибить его с обоих боков, подставив под стропилом. Это не даст подкосу смещаться. Главное – точно срезать угол подкоса, учитывая наклон ноги стропил. Чтобы определить сечение бруса, необходимого для стропильных ног, надо вычислить нагрузку на сжатие.

№ 4. Стропила на подстропильных балках.

Если в доме несущих стен две, используют две подстропильные конструкции. Они состоят из уложенных по длинной стороне крыши балок. Под ними установлены стойки на которых лежат балки. Также опорами для них служат лежень и внутренние стены дома. Если прогонов нет, ставим стойки под каждую ногу стропил. Верхние части стропильных ног стыкуются одна в другую и перевязываются стальными или деревянными накладками. Конькового прогона нет, поэтому появляется распор.

Затяжку ставят ниже прогонов сквозного типа – так аннулируют в безраспорной системе распор. В нижней части стоек для стабильности крепят схватки. Схватка, работающая в качестве ригеля, принимает нагрузки сжатия. Она же не дает опрокинуться стойкам. Расшивки прикрепляют крест-накрест.

Двухскатная стропильная система своими руками

Крыша должна быть прочной для выдерживания различных нагрузок – атмосферные осадки, порывы ветра, вес человека и самого кровельного покрытия, но вместе с этим и легкой, чтобы не оказывать большого давления на стены дома. Правильно устроенная двускатная стропильная крыша равномерно распределяет нагрузку на все несущие стены.

Расчет двускатной крыши

Выбор наклона двускатной крыши будет зависеть от того материала, который вы выбрали для укладки на кровлю, и архитектурных требований:

1. При возведении двускатной крыши помните, что она должна наклоняться под углом больше 5 градусов. Бывает, что наклон крыши доходит до 90°.
2. Для районов с обильными осадками, и когда кровельное покрытие прилегает неплотно, делают крутые скаты. В этой ситуации угол должен составлять 35-40°, чтобы осадки не задерживались на кровле. Но такой угол не позволяет возводить на чердаке жилое помещение. Выходом станет ломаная конструкция крыши. Она будет иметь пологую верхнюю часть, а на нижней — присутствует резкий уклон.
3. В регионах с сильными порывами ветра обустраивают пологие кровли. Если в местности преобладают постоянные ветра, то делайте уклон 15-20° для качественной защиты кровельного покрытия.
4. Лучше всего выбрать средний вариант. Обустраивайте двускатную крышу не слишком крутой. Но также наклон должен быть и не очень пологим.
5. При выборе большого угла крыши увеличивается её парусность, а соответственно и цена стропильной системы двускатной крыши и обрешетки. Ведь подобный наклон влечет возрастание площади кровли и соответственно количества необходимого материала — строительного и кровельного.

При покупке материалов для возведения двускатной крыши необходимо рассчитать её площадь:

• Найдите площадь одного ската конструкции, а потом результат удвойте.
• В идеале скат – это наклоненный прямоугольник, который размещается вдоль длинной несущей стены. Для определения площади ската умножьте его длину на ширину.
• Длина ската равняется длине стены. Кроме того, к длине добавляется длина выступа кровли над фронтоном. Помните, что выступы присутствуют с обеих сторон.
• Ширина ската представляет из себя длину стропильной ноги. К ней добавляется длина выступа крыши над несущей стеной.

Чтобы правильно спроектировать конструкцию, рекомендуется провести точный расчет стропильной системы двухскатной крыши, в том числе определить нагрузки и характеристики стропил:

• При возведении крыши для стандартной постройки, которая имеет один этаж, проектная нагрузка на кровлю будет состоять из двух величин. Первая из них — вес кровли, вторая — нагрузка от внешних факторов: осадков и ветра.
• Вес кровли рассчитайте, сложив вес каждого слоя «пирога» — теплоизоляционного, пароизоляционного и гидроизоляционного материалов, стропильной системы, обрешетки и непосредственно кровельного материала. Рассчитывайте вес на 1 м2.
• Увеличьте результат на 10%. Также вы можете брать в учет поправочный коэффициент. В нашем случае К=1,1.
• Если вы планируете со временем менять конструкцию крыши и увеличивать угол её наклона, то заложите в расчет запас прочности. Берите сразу более высокие показатели нагрузок, чем те, которые вы получили на момент расчета. Рекомендуется отталкиваться от величины, которая составляет 50 кг на 1 м2.
• При расчете нагрузки, которую оказывают атмосферные явления, учитывайте климатические особенности местности, где располагается строение. При таком расчете берите во внимание показатель наклона ската. Если двухскатная крыша формирует угол 25 градусов, то примите снеговую нагрузку, равной 1.
• Если крыша обустроена при большем наклоне – до 60 градусов, поправочный коэффициент достигает 1,25. Нагрузка от снега для угла больше 60 градусов не учитывается.
• Стропила передают всю нагрузку от созданной конструкции на несущие стены. Поэтому соответственными нужно принимать и их параметры. Подбирайте сечение и длину ноги стропила, зависимо от действующей нагрузки на кровлю и угла ската. Полученные величины увеличьте на 50% для обеспечения высокого запаса прочности.

Способы установки мауэрлата

Строительство любой крыши начинается с монтажа мауэрлата:

• Если для возведения стен были использованы бревна или брус, то верхний брус и будет выступать мауэрлатом, как показано на фото стропильной системы двускатной крыши.
• Если вы использовали для строительства стен кирпич, то замуруйте в кладку стержни из металла. Они должны иметь нарезанную резьбу для прикрепления мауэрлата. Устанавливайте стержни через каждые 1-1,5 м. Выбирайте стержни диаметром хотя бы 10 мм. Между кладкой и мауэрлатом проложите гидроизоляцию.
• Для стен из керамических или пенобетонных блоков залейте сверху бетон. Обязательно следует сделать слой армированным. Он должен иметь высоту приблизительно 200-300 мм. К арматуре обязательно прикрепите металлические стержни, которые имеют резьбу.
• Для мауэрлата используйте брус, который имеет сечение 15 на 15 см. Он будет выступать своеобразным фундаментом для стропильной системы.
• Уложите мауэрлат на верхний обрез стены. Зависимо от её конструкции, мауэрлат можно укладывать по наружному и внутреннему краю. Не размещайте его близко на самом крае, так как в противном случае его может сорвать ветер.
• Мауэрлат рекомендуется располагать сверху на слой гидроизоляции. Чтобы соединить все части в одно целое, применяйте болты и металлические накладки.
• Во избежание провисания сделайте решетку из стоек, подкосов и ригеля. Для этого возьмите доски размером 25х150 мм. Угол между подкосом и ногой стропила по возможности должен быть прямым.
• В случае использования слишком длинной стропильной ноги установите еще одну опору. Она должна опираться на лежни. Каждый элемент связывается с двумя соседними. В результате создается устойчивая конструкция по всему периметру крыши.

Крепление стропильных ног

Самый лучший вариант стропильной системы двухскатной крыши – комбинация стропил наклонного и висячего типа. Такая конструкция позволяет создать надежную двускатную крышу и снизить расходы на строительные материалы. Учитывайте при работе такие рекомендации:

1. В качестве материала используйте только самую качественную древесину. Балки, которые имеют трещины и сучки, использовать категорически нельзя.
2. Стропила имеют стандартные размеры — 50х150х6000 мм. Когда балки имеют длину больше 6 м, то рекомендуется увеличивать ширину доски, чтобы балки под собственным весом не надломились. Берите доски шириной180 мм.
3. Сначала изготовьте шаблон стропильной ноги. Приложите доску к балке перекрытия и торцу конькового бруса. Очертив две линии, отпилите по ним доску. Шаблон готов.
   Вырежьте стропила по такому шаблону. После этого проделайте на них верхний запил.
4. Возьмите полученную заготовку, поднесите её к балке перекрытия, чтобы разметить на месте нижний запил.
5. Установите все стропила. При этом запомните, что после установки одной ноги необходимо сразу устанавливать ей противоположную. Так вы быстрее снимете боковые нагрузки на коньковый брус.
6. Если скат имеет слишком длинный, то стандартных досок не хватит для изготовления стропильной ноги. В таком случае можно срастить две доски между собой. Для этого нашейте на них обрезок древесины аналогичного сечения. Он должен иметь длину 1,5 — 2 метра. Согласно схеме стропильной системы двускатной крыши, стык всегда должен находиться внизу. Под него установите дополнительную стойку.
7. Стропильную ногу к коньковому брусу прикрепите с помощью гвоздей. Для крепления стропил к балке перекрытия применяйте саморезы. Также подойдут крепёжные пластины из металла. Кроме того, добавляют несколько гвоздей.
8. Если вы строите конструкцию исключительно из висячих стропил, то пропустите следующую стадию. При возведении конструкции с наслонными стропилами необходимо подумать об опорах, которые устанавливаются пол них. Для снижения величины прогиба стропил правильно рассчитайте расположение подобных опор.
9. Если вы строите двускатную мансардную крышу, промежуточные стойки станут каркасом для боковых стен.
10. При выполнении этой работы выдерживайте определенный шаг балок. Его размер установите на стадии проектирования.
11. После монтажа стропил прикрепите конек. Он размещается по их верхнему краю. Для крепления используют металлические уголки или скобы. А самой большой популярностью пользуются болты.

Придание конструкции жесткости

После установки стропильной системы двускатной крыши укрепите её по представленной ниже технологии:

• Для небольших строений, которыми являются сауны, дачи, хозяйственные строения, и крыш с простейшими висячей системой стропил соедините каждую пару стропил снизу с помощи затяжки, а сверху – с использованием ригеля.
• Для больших зданий, которые вместе с этим являются легкими, обустройте не тяжелую крышу. Её должны выдерживать стены.
• Если дом имеет ширину 6-8 м, то следует ужесточить конструкцию. Установите посередине опоры. Такие стойки называют бабками. Располагайте их у каждой пары стропильных ног.
• Если пролет стен достигает 10 метров, то понадобятся укрепительные балки. Подкосы выступают в качестве дополнительной опоры для стропильных ног на затяжку. Их крепят к каждому стропилу – ближе к коньку или в средине стропильной ноги. Скрепите их с нижним концом бабки и друг с другом, как показано на видео о стропильной системе двускатной крыши.
• В ситуации с длинными крышами следует разгрузить фронтонные балки. Делается это путем монтажа раскосов. Верхний конец должен упираться в угол фронтона. Нижний крепится на центральной балке перекрытия. Для крепежа используйте брус, который имеет большое сечение. Так вы сможете предотвратить их излом, если наблюдаются сильные порывы ветра.
• В местности, где преобладают ветра, стропилам должны быть устойчивыми к таким воздействиям. Укрепите их путем монтажа диагональных связей. Доски прибиваются от низа одного стропила к середине следующей.
• Для большей жесткости при создании самых ответственных креплений лучше не использовать гвозди. Применяйте для этого накладки и металлические способы крепежа. Гвозди не смогут обеспечить качественное крепление, так как древесина способна спустя некоторое время рассыхаться.

Обрешетка стропильной системы

Завершающий этап устройства стропильной системы двухскатной крыши – создание обрешетки. Именно на неё вы будете укладывать кровельное покрытие. Работы проводите в такой последовательности:

1. Отберите для обрешетки сухой брус. На нем не должно быть трещин и сучков. Прибивайте брусья снизу. Возле конька прикрепите две доски так, чтобы не возникало зазоров. Обрешетка должна выдерживать тяжесть верхнего кровельного материала и не прогибаться под весом рабочих.
2. Если вы будете обустраивать мягкую кровлю, сделайте два слоя обшивки. Один – разреженный, второй — сплошной. То же самое касается и рулонной кровли. Для начала параллельно коньковому брусу расположите доски, которые имеют толщину 25 мм и ширину не больше 140 мм. Допускается небольшой зазор – не больше 1 см. Сверху уложите сплошной слой. Для этого лучше применять кровельную фанеру, рейки или доски небольшой толщины. После этого проконтролируйте, чтобы на обрешетке не осталось погрешностей – неровностей и сучков. Также проверьте, чтобы не торчали шляпки гвоздей.
3. Под металлочерепицу уложите один слой бруса. Он должен иметь сечение 50 на 60 мм. Аналогичным образом поступите при использовании шифера или кровельных листов стали. Выдерживайте между брусом шаг, зависимо от выбранного вами кровельного покрытия – от 10 до 50 см. Забивайте гвозди ближе к краям доски, а не в средину. Шляпки вбивайте вглубь. Так они впоследствии не смогут повредить кровлю. Если вы делаете обрешетку под металлочерепицу, то запомните, что соединение бруса на одном уровне должно попадать на стропило.

Когда вы произвели установку и усиление стропильной системы двускатной крыши, можно заняться монтажом кровельного пирога. Разместите между стропилами теплоизоляционный материал, слой пароизоляции и гидроизоляции. При использовании утеплителя в плитах, заранее рассчитайте шаг стропил под его укладку. На завершающем этапе проведите крепление кровельного материала.

Стропильная система двухскатной крыши своими руками

Многие люди, которые собрались заняться строительством крыши, задаются вопросом – как правильно ставить стропила на крышу? Какая бы форма крыши ни была выбрана для дома, в основе ее кровельной конструкции однозначно всегда будет находиться стропильная система. Долговечность и надежность стропильной системы зависит от нескольких факторов, главными среди которых являются качество материала, надежность креплений, размер стропил и правильность расчета самой конструкции. Поэтому стропильная крыша требует особого внимания, и верная установка стропил – залог успеха любой крыши.

Материал для стропильного каркаса

После обустройства мауэрлата идет установка на него стропильной системы – набора бревен, досок или брусьев, которые составляют каркас. Они обязательно должны быть обработаны специальными устойчивыми к влаге и огню средствами во избежание ускоренного разрушения конструкции. Стропила являются несущими элементами каркаса кровли. Помимо веса самой кровли на них воздействует множество внешних нагрузок в виде осадков и прочего влияния атмосферы.

В интернете сейчас можно найти множество фото различных стропильных систем, понять, как правильно сделать стропила, увидеть немало всевозможных схем и чертежей с подробным описанием этапов работ. Так что сделать стропила на крышу своими руками может каждый, главное – внимательно рассчитать все размеры и приобрести качественные материалы.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Важно! Верно рассчитанные размеры устройства стропильной системы – один из гарантов ее надежности.

Как правильно поставить стропила на крышу – вопрос вроде бы не из легких. Тут многое зависит от верного выбора материала. На сегодняшний день оптимальным материалом для стропил считается древесина. Среди всех преимуществ деревянных стропил стоит назвать простоту монтажа и относительную дешевизну. Для производства деревянных перекрытий используют брус на основе хвойных пород деревьев.

Основные параметры, которыми должна обладать древесина для производства стропил, мауэрлата и обрешетки:

• Сухость;
• Высокое качество;
• Устойчивость к влаге;
• Отсутствие трещин.

Здесь прекрасно подойдут ель, лиственница, кедр, сосна. Такие породы деревьев достаточно легко обрабатывать. Для производства стропил используется брус шириной 10–15 см, при этом его толщина должна быть около 5 см. В этом случае оптимально подходящим будет уже несколько вылежавшийся брус: он не изменяет форму после возведения кровли, обеспечивая повышенную устойчивость конструкции.

Рекомендуем к прочтению:

В роли материала для стропил также зачастую используются доски. Стоит отметить, что стропила из дерева отлично подходят для обустройства кровель частных домов. Для промышленных и многоэтажных зданий обычно используются стропила из металла либо других материалов. Применение металлических стропильных систем в загородном строительстве можно назвать большой редкостью, поскольку они не оставляют конструкции возможности сохранять тепло. Дерево же имеет достаточно высокий показатель теплоизоляции, к тому же его использование выгодно еще и экономически, потому что позволяет значительно сократить расход энергии.

Важно! Древесина 1 сорта обычно используется для висячих стропил и затяжек. Материал 1 и 2 сорта приобретают для стропильных ног. Третий сорт стоит использовать лишь для создания стоек и подкосов.

Стропильные системы двускатной крыши

Как ставить стропила на крышу, зависит также и от вида стропильной системы. В зависимости от способа распределения и снижения нагрузки на несущие стены здания используют два вида стропильных систем крыш двускатного типа. Это наклонная и висячая системы. В каждом из этих случаев главным элементом выступает стропильная нога.

Наклонные стропила для крыши имеют возможность перекрытий с пролётом до 7 метров. Когда пролёт превышает эту длину, потребуется монтаж дополнительных опор. При установке первой опоры длина пролёта составит 12 метров, если пролета два – уже 15 метров. Упираются наклонные стропила на венец деревянного сруба либо верхние ряды стеновой кладки.

Монтаж висячих стропильных систем предусматривает, что в качестве опоры будет выступать несущая стена. Для поддержки стропил промежуточная балка не устанавливается. Данный вид стропильных систем лучшим образом подходит для тех зданий, стены которых изготовлены из мало весящих материалов. Надежность и прочность такой двускатной конструкции вполне обеспечивается установленными подкосами, стойками, ригелями и прогонами.

Важно! Правильно выполненная схема стропильной системы четко отображает все нюансы конструкции и не позволяет запутаться в расчетах.

Особенности монтажа стропильной конструкции двускатной крыши

Рекомендуем к прочтению:

Как поставить стропила на дом? Стропильная система двухскатной крыши своими руками выполняется достаточно просто, если правильно сделать расчеты и соблюдать стандартные правила. Зная такие параметры как длина и сечение стропил, а еще шаг их монтажа, можно с легкостью рассчитать необходимое количество всех составляющих конструкции, ориентируясь на длину стены здания.

Особенности монтажа стропильной системы двухскатной крыши зависят от материала, из которого выполнены стены дома.

Если стены дома выполнены из бруса или бревна, то в роли мауэрлата будет выступать верхний брус. Когда стены дома изготовлены из кирпича, перед установкой двускатной крыши нужно замуровать в кладку металлические стержни, имеющие нарезанную резьбу. Это делается для того, чтобы мауэрлат можно было закрепить на несущих стенах. Металлические стержни нужно установить через 1-1,5 метра, чтобы крепление мауэрлата было надежно. Необходимы стержни диаметром не менее 10 мм. Для закрепления мауэрлата пользуются болтами с шайбами. Между кирпичной стеной и мауэрлатом должна быть сделана гидроизоляция.

В случае, когда несущие стены изготовлены из пенобетонных блоков либо блоков из керамики, для крепления мауэрлата следует на блоки залить армированный бетонный слой высотой 200-300 мм. До заливки бетона к арматуре прикрепляются металлические стержни с резьбой. Расположенные на противоположных стенах балки мауэрлата должны находиться параллельно друг другу, так размеры стропильных ног будут одинаковыми. До начала монтажа стропильных ног нужно разметить положение стропил на мауэрлате.

После установки мауэрлата следует подготовить стропильные ноги. Предварительно на нижней части каждой стропильной ноги делают вырез, чтобы она опиралась на мауэрлат увеличенной площадью. Данный вырез должен составлять треть ширины ноги.

Важно! Угол наклона крыши зависит от погодных условий в регионе строительства дома.

Возводить стропила своими руками – увлекательный и трудоемкий процесс. При изготовлении висячих стропил все данные изделия должны собираться заранее. При устройстве наслонных –предварительно устанавливается лежень, на него монтируются опоры, на которые, в свою очередь, устанавливается коньковый брус. Уже на данный коньковый брус монтируются стропильные ноги. После установки стропил зашиваются свес крыши и фронтоны, затем монтируется кровельное покрытие.

Из вышеописанного видно, что монтаж стропильной системы своими руками вполне осуществим. И все эти вопросы: как сделать стропила, какой материал для них выбрать, как установить стропила на крышу и так далее – все это уже кажется достаточно понятным и простым.

Стропильная система двухскатной крыши своими руками: Пошагово +Видео

Стропильная система своими руками может быть двух основных типов: наклонная и висячая. Необходимый вам тип выбирается в зависимости от характерных особенностей конструкции дома. Стропильная система крыш в частных домах является главным элементом строения. При строительстве крыши своими руками вам нужны будут определенные знания. Схемы сооружения и установки кровли идут в несколько этапов. Проектирование крыши лучше всего доверить специалистам.

[contents]

Что такое стропильная система?

Стропильная система для каркасного дома включает в себя кровельную конструкцию, имеющую различные параметры и особенности установки. Основа любой кровли – это стропильные ноги. Именно они формируют скат крыши. Нужны в этой системе и вертикальные опоры. Эти детали и элементы передают часть нагрузки на стены и колонны.

Также необходимы будут подкосы и наклонные детали. В стропильной системе затяжка используется только для уменьшения усилия при распоре. Данная деталь соединяет стропильные ноги между собой. Форму лучше выбирать треугольную, так как она будет отличаться высокой прочностью.

Подготовительные работы перед установкой стропильной системы

Монтаж и установку стропильной системы своими руками принято начинать с подсчетов и предварительных работ.

Для установки вам могут понадобиться строительные инструменты и элементы, а также специальный материал.

Профессионалы рекомендуют первоначально продумать план строения и возведения стропил. Для правильно просчитанных параметров стропильных ног, вам нужно будет обратиться к архитектору.

При желании своими силами установить стропильные ноги, вам нужно будет произвести расчет самостоятельно. Ниже мы напишем параметры, которые необходимо учесть при расчете и изготовлении стропильной системы своими руками:

1. Вид кровли и кровельного материала;
2. Угол ската крыши;
3. Внешние климатические условия.

Материал и монтаж стропильной системы своими руками

Основным материалом для строительства стропильной системы своими руками является древесина хвойной породы. Дерево легко поддается различной обработке и имеет приемлемую цену. И не стоит забывать, что данный материал требует тщательного ухода специальными антисептическими средствами от влаги и плесени. Отличным выбором для изготовления стропил является деревянный брус.

Многие задаются вопросом, почему дерево лучше металла? Дело в том, что стропила из дерева легко монтировать и качество у данной стропильной системы будет намного лучше. Главное из основных требований при строении крыш – это прочность, а дерево отличается именно прочностью и качеством. Помимо этого, установка крыши на основе металла дело довольно хлопотное.

Для защиты крыши от ржавчины вам нужно будет купить хорошее антикоррозийное покрытие.

Инструменты, необходимые для установки стропильной системы

Перед установкой стропильной системы, вам следует приобрести необходимые инструменты, такие как:

• молоток и гвоздодер;
• карандаш для нанесения отметок;
• пила и топор;
• дрель, кернер и рулетка.

Необходимы также будут болгарка и строительный уровень. И только после покупки всех необходимых инструментов вы можете смело начинать работу.

На первом этапе монтажа стропильной системы своими руками идет подготовка поверхности стен и перекрытий. Стены не всегда отличаются ровностью.

Существуют определенные расхождения, даже если вы визуально не видите этого. Кроме того, размер расхождения будет увеличиваться с каждым рядом, что не совсем хорошо для строения стропильной системы.

Для точного определения расхождений используют строительный уровень. Поэтому перед установкой крыши нужно выполнить все замеры, и выявить все расхождения.

Установка стропильной системы своими руками

Есть много способов сборки и установки стропильной системы. Например, стропила висячей конструкции монтируют с помощью ферм.

При этом необходимо обязательно выполнить чердачное перекрытие. Т.к., собрав всю конструкцию на земле, будет очень тяжело поднять ее на крышу из-за ее огромных габаритов.

Для установки, вам нужно будет взять готовый шаблон из легкого строительного материала.

Главным достоинством этого способа является простота установки. Крыша получится красивой и ровной.

Намного проще выполнить конструкцию наклонных стропил. Хотя, здесь тоже будет необходим шаблон. Как правило, установка производится путем собирания отдельных деталей и элементов. А сама работа идет в несколько основных этапов.

Первоначально вам нужно установить крайние фронтовые детали. Выставлять их следует строго по уровню. После этого установите между ними шпагат. За счет его крепости обеспечивается хорошая натяжка, а это очень важно в этой работе. После устанавливаются все детали и элементы стропильной системы. Стропила стягивают до момента монтирования обрешетки.

Стропильная система содержит в себе коньковые и боковые прогоны, стропильные фермы, диагональные детали и брус, при помощи которого выравнивают углы.

Главным этапом в установке крыш считается вся конструкция ферм. Обычно она включает в себя стропила и фермы. И лучшим вариантом стропильной системы считается треугольная конструкция. Для этого используют стропила и связующий брус. Данная система является очень прочной и надежной.

Установка стропильной системы для дома не составит особых трудностей, самое главное, что необходимо запомнить – следуйте инструкции по установке, и тогда все обязательно получится.

установка стропил, фото и как сделать правильно монтаж кровельной системы для дома пошагово, строительство мансарды и фронтона?

Крыша во многом определяет комфортабельность и долговечность всего строения, защищая его сверху от внешних воздействий. Двухскатная крыша для дома своими руками – это один из самых популярных вариантов конструкций, который обеспечивает достаточную надежность.

Возвести ее может практически любой человек, но для этого необходимо разобраться с особенностями кровли, основными правилами расчета и технологическими нюансами.

Особенности

Простая двухскатная крыша представляет собой конструкцию на основе треугольных стропильных ферм, соединенных горизонтальным брусом и образующих 2 наклонные плоскости (скаты) для укладки кровельного материала. Как ее построить своими руками мы разберемся в данной статье.

Главная особенность состоит в том, что треугольная конструкция стропильных ферм обеспечивает повышенную жесткость и позволяет варьировать угол наклона скатов в широком диапазоне.

При этом формируется достаточно большое пространство под кровлей, где можно оборудовать вместительный чердак или сделать мансарду.

Основные элементы:

1. Мауэрлат. Опорный брус, укладываемый горизонтально на несущие стены по всему периметру дома. На него опираются стропила. Он предназначен для надежного крепления стропильной системы и равномерного распределения нагрузок на несущие стены.
2. Стропильная система. Это основной несущий элемент для крепления и удержания кровельного покрытия.
3. Коньковый прогон (конек) – верхний горизонтальный брус, соединяющий стропильные фермы между собой.
4. Кровельное покрытие (кровельный «пирог») – финишное, наружное покрытие обеспечивающее защиту сооружения от осадков. Помимо основного кровельного материала «пирог», включает гидроизоляцию и утеплитель. При необходимости укладывается пароизоляция.
5. Обрешетка – деревянный настил на стропилах для крепления кровельного покрытия.
6. Фронтон – внешняя треугольная стенка крыши, выходящая на фасад.
7. Карнизные свесы – часть стропил, выходящая за границы стен дома. Они необходимы для отвода стекающей воды от стеновой поверхности.

В свою очередь, стропильная система составляется из ряда вертикально установленных ферм. Они формируются из 2-х стропил, скрепляемых в верхней части между собой с образованием треугольника.

Для повышения прочности стропильной конструкции применяются такие элементы:

1. Стойка – опорный брус, установленный вертикально для поддержания стропильной системы значительного размера.
2. Лежень – брус, на который крепится снизу стойка.
3. Затяжка – брус (балка), соединяющая нижние концы стропил в ферме для придания ей жесткости.
4. Подкосы – элементы, установленные под углом и соединяющие стойку со стропилами для более надежного скрепления конструкции. Они могут выполняться из небольших по длине брусьев или досок.
5. Ригель – горизонтальный брус, скрепляющий смежные стропила в ферме между собой в верхней части.
6. Стропильные ноги – брусья или доски, установленные наклонно с образованием треугольника. Они исполняют роль поддерживающей стойки в фермах большого размера.

Конструкция стропильной системы зависит от размеров дома и назначения пространства, формируемого под кровлей.

Виды 2х скатной кровли

Можно выделить несколько основных разновидностей двухскатной кровли, отличающихся по конструкции и внешнему виду:

1. Стандартная, симметричная крыша. Она основывается на стропильных фермах в виде равнобедренных треугольников. Оба ската такой крыши имеют одинаковый угол наклона. Это универсальный и наиболее популярный вариант двухскатной крыши, который может применяться в любых строениях.
2. Ассиметричная крыша. В ней скаты имеют разную длину и угол наклона, что обеспечивается смещением конька от центральной линии дома. Такая конструкция, чаще всего, используется в домах с большой террасой или верандой. Ее можно использовать в регионах с сильными ветрами, но преобладающей направленности. Дом ставится пологим скатом по направлению ветра. Такая конструкция позволяет сформировать большой чердак даже в районах с сильными ветрами.
3. Ломаная крыша. В ней стропильная ферма имеет более сложную форму. Помимо скрепления стропил в верхней точке, они имеют соединение и на поверхности ската для изменения угла наклона. На таких крышах скаты имеют переменный уклон. Данная конструкция позволяет возвести большую мансарду (даже 2-х уровневую). Минусом является усложнение расчетов и технологические сложности. Важный плюс – оригинальность и привлекательность внешнего вида.

Помимо формы, двухскатные крыши классифицируются по углу наклона скатов:

1. Пологая. Угол наклона скатов не превышает 40°. Она уместна для регионов с сильными ветрами и малой снеговой нагрузкой. Преимущество – экономия материалов. Минус – формируется только небольшой чердак.
2. Классическая. Угол ската составляет 40-45°. Такая двухскатная кровля является самым распространенным вариантом для домов шириной до 8 м. Она вполне пригодна для большинства районов РФ.
3. Остроконечная. Угол наклона скатов превышает 50°. Это самый материалоемкий вариант, но он необходим в регионах с большой снеговой нагрузкой.

Тип двухскатной крыши выбирается, исходя их фактических климатических условий и желании придания особо привлекательного вида. Выбор во многом зависит от финансовых возможностей и применяемых материалов.

Разновидности стропил и их конструкция

По конструкции различаются 2 основных вида стропильных систем:

1. Наслонная (настильная) система. В ней стропила внизу опираются непосредственно на мауэрлат. В постройках шириной более 4 м под верхнее соединение устанавливается стойка, а при ширине более 6 м применяются дополнительные укрепляющие элементы (подкосы и ригель). Особенностью наслонной конструкции является то, что стойка опирается на лежень, установленный непосредственно на перекрытие.
2. Висячий тип. В случае устройства крыши с висячими стропилами, каждая ферма выполняется в форме жесткого треугольника, т.к. нижние концы стропил соединяются затяжкой. Для усиления применяются также ригели. Ферма собирается отдельно, а затем закрепляется на мауэрлате. При повышенной ширине дома стойки фермы также опираются на брус затяжки, без установки леженя.

Стропильные системы, помимо стандартного варианта с центральной стойкой, могут иметь и другие конструкции:

1. W-образная. В ферме вместо вертикально стойки устанавливаются стропильные ноги, образующие треугольник с вершиной в месте соединения стропил. От основания этого треугольника от затяжки в обе стороны монтируются откосы до стропил. В итоге формируется опора в виде буквы W.
2. М-образная. Помимо центральной стойки устанавливаются еще 2 дополнительные стоки по центру стропил. При этом низ центральной стойки соединяется подкосами с верхом обоих дополнительных стоек.
3. Е-образная. Формируется стропильная нога, состоящая из центральной стойки и двух подкосок, соединяющих оба стропила с точкой крепления стойки на затяжке.

При формировании мансарды иногда используется особая конструкция стропильной системы. В ней предусмотрены 2 стойки, поддерживающие оба стропила. Места соединения стоек со стропилами соединяются ригелем. Такая конструкция выполняется в висячем варианте, т.е. с затяжкой.

План проектирования

На стадии проектирования необходимо не только выбрать тип кровли, но и рассчитать основные параметры. При расчетах необходимо учитывать все эксплуатационные факторы, в т.ч. снежный покров и ветровую нагрузку.

Определение площади

Величина площади скатов необходима для расчета расхода материалов, веса кровли и снеговой нагрузки. Для симметричной крыши достаточно рассчитать площадь одного ската и увеличить ее в 2 раза.

Площадь каждого ската будет равна: S= B(L+Lc), где:

• В – ширина крыши,
• L – длина ската,
• Lc – длина свеса.

В свою очередь, L =Lo/cosA, где:

• Lo – половина дины дома (пролета),
• А – угол наклона ската.

Для ассемитричной крыши рассчитывается площадь каждого ската отдельно по тому же принципу.

Расчет сечения

Выбор бруса для стропил производится с учетом:

• эксплуатационной нагрузки,
• прочностных свойств материала,
• длины стропильной фермы,
• шага установки стропил.

Точный расчет достаточно сложен, а потому можно воспользоваться рекомендациями по выбору сечения стропил, сведенных в таблицах.

Таблица №1. Сечение стропил в зависимости от кровельного материала:

Таблица №2. Сечение стропил (см) в зависимости от длины пролета:

С увеличением шага установки стропил увеличиваются нагрузки на каждую ферму, что требует увеличения сечения бруса.

Угол наклона ската

Расчет угла наклона ската производится по правилам прямоугольного треугольника: tgA=Н/Lо, где Н – высота расположения конька относительно мауэрлата. Например, для обеспечения стандартного угла в 45° при L=3 м надо поднять конек на высоту Н=3х1=3 м.

Для разных кровельных материалов установлены минимальные углы наклона ската, когда вода не будет затекать в стыки.

Они составляют:

• рулонные материалы (в т.ч. ондулин) – 5- 6°,
• профнастил – 8°,
• черепица – 10°,
• металлочерепица – 6-12°,
• шифер – 15-20°,
• металлические листы – 17°.

Расстояние между балками

Выбор расстояния между стропилами, т.е. шага установки стропил, зависит от нагрузок. Прежде всего, необходимо учитывать удельный вес кровельного материала.

Минимальные шаги в пределах 60-80 см устанавливаются для тяжелой кровли (шифер, черепица, профнастил). Для мягких, рулонных покрытий расстояние между стропилами можно увеличить до 1,5-1,6 м.

Кроме того, при выборе шага следует учитывать и длину стропил. Исходя из этого, оптимальным расстоянием для мягкой кровли считается 1-1,2 м.

Выбор материала

Подготовка к строительству крыши начинается с выбора типа кровли, расчета основных параметров, разработки проекта и чертежей. Следующий важный шаг – приобретение материалов.

Прежде всего, решается вопрос с выбором кровельного материала. Обычно основными критериями становится внешний вид и экономическая сторона. Количество необходимого материала определяется по площади кровли с запасом 10-15% в зависимости от его типа.

Для выбора материалов стропильной системы применяется такой подход:

1. Стропила могут изготавливаться из бруса или спаренных досок необходимого сечения. Потребность исчисляется с учетом длины отдельной стропила и шага установки. Длина (L1)рассчитывается по формуле для длины ската. По шагу определяется количество стропил (Nc) на каждом скате.
2. Длина бруса для мауэрлата равна периметру дома. Для него можно использовать брус размером 10х10, 10х15 или 15х5 см.
3. Затяжка и стропильные ноги изготавливаются из бруса 10х10 или 10х20 см, но можно использовать и доски 5х10 или 5х20 см.
4. Для прогонов и подкосов подходит доска 5х15 или 5х20 см.
5. Для стоек нужен брус 10х10 или 10х15 см. Он же используется и для лежня.
6. Обрешетку можно выполнить из доски шириной 10 или 15 см, толщиной 25 мм. Потребность в ней определяется по площади кровли, но за вычетом зазоров, определяемых по шагу монтажа.

При покупке древесины надо выбирать сухой пиломатериал, с остаточной влажностью не более 20%. Перед монтажом все деревянные детали обязательно пропитываются противогнилостным составом.

В качестве гидроизоляции используется битумная мастика и рулонные (пленочные) материалы. Наиболее часто применяется рубероид и полиэтиленовая пленка.

Количество определяется по площади кровли, но увеличивается на 15-20% для обеспечения перекрытия на стыках.

Необходимый инструмент

При строительстве своими руками заранее следует подготовить такой инструмент:

• болгарка,
• ножовка,
• рубанок,
• топор,
• стамеска,
• молоток и киянка,
• строительный степлер,

• электродрель,
• шуруповерт,
• отвертка,
• плоскогубцы,
• строительный нож,
• ножницы,
• малярная кисть и валик,
• рулетка,
• металлическая линейка,
• угольник,
• строительный уровень,
• отвес.

Как правильно сделать самому работы по строительству?

Процесс возведения двухскатной крыши своими руками включает несколько специфических этапов. Начинается строительство с закрепления несущих элементов и установки мауэрлата.

Крепление несущего устройства на стене пошагово

Для упрочения места установки крыши наверху стен по всему периметру дома устанавливается особый несущий элемент – армопояс. Он необходим для кирпичных и блочных стен.

Для изготовления армопояса монтируется опалубка, укладываются продольные стержни стальной арматуры, и заливается бетон. В бетон заделываются стальные шпильки, которые выводятся наружу вертикально на высоту порядка 10 см.

В случае деревянных строений из бруса или бревна армопояс не делается, а шпильки вбиваются непосредственно в верхний венец. Шаг установки шпилек 1,5-2 м.

Вместо шпилек иногда устанавливаются анкерные болты. При установке шпилек или анкеров надо стремиться, чтобы они попали примерно в центр между стропильными фермами.

Мауэрлат

Мауэрлат изготавливается из бруса размером 10х(10-15) см. Наиболее подходят породы дерева с повышенной прочностью – дуб, лиственница. Длина изделий обычно составляет 4-6 м.

Для обеспечения непрерывности по всему периметру дома брусья соединяются между собой по системе «в полдерева», т.е. делается выборка на концах до средины бруса на длине 25-30 см. Для скрепления лучше использовать болты М12 – М14 с шайбами увеличенного диаметра.

Перед монтажом на брусе отмечаются места расположения шпилек, и сверлятся отверстия. Мауэрлат должен плотно осаживаться на шпильки с помощью молотка.

Устанавливается он строго горизонтально, что контролируется строительным уровнем. Под мауэрлат обязательно подкладывается слой гидроизоляции.

Стропильная система

Установка стропильной системы требует особенной тщательности, т.к. от нее зависит прочность и долговечность крыши.

Изготовление стропильных пар

Стропильная пара изготавливается путем соединения верхних концов стропил вместе и разведения нижник концов на длину пролета для закрепления на мауэрлате.

При подвесной конструкции жесткий треугольник формируется за счет соединения нижних концов стропила брусом (затяжкой). В настильной системе обычно в верхней части пара упрочняется ригелем.

Сборка стропильных пар может производиться такими методами:

1. Внизу, в непосредственной близости от строения монтируется вся стропильная система. Затем она поднимается наверх и закрепляется на мауэрлате.
2. Наверху, после установки переводов. Переводы застилаются тесом.
3. Наверху, путем поэтапного закрепления отдельных деталей.

Следует учитывать, что все стропильные пары должны быть абсолютно одинаковы. Первая пара становится шаблоном, по которому собираются остальные фермы.

Монтаж: пошаговая инструкция

Вся стропильная система собирается в следующем порядке:

1. Собирается фронтальная ферма и устанавливается строго вертикально по отвесу. Для фиксации используется временный крепеж.
2. Аналогичная ферма устанавливается на другом конце дома. Между вершинами ферм натягивается шпагат.
3. Поочередно монтируются внутренние стропильные пары, которые связываются запланированными перемычками. Строго соблюдается выбранный шаг установки стропил. Ровность ряда контролируется по натянутому шпагату.
4. Фермы закрепляются окончательно на своих местах и связываются коньковым прогоном.

В зависимости от конструкции стропильной системы обеспечивается упрочнение с помощью стоек, подкосов и ригелей.

Крепление

Для надежного соединения деталей стропильной фермы можно использовать гвозди и шурупы, но для надежности лучше использовать специальные крепежные элементы. Они изготавливаются из оцинкованной стали толщиной 1,5-2 мм, и не подвержены активной коррозии.

К стандартным крепежам относятся:

• крепежный и анкерный уголок,
• соединительные и крепежные пластины,
• опоры для бруса и балки,
• Т-образные соединители,
• специальные профили.

Крепление ферм к мауэрлату может иметь жесткое и скользящее исполнение. Первый вариант применяется при возведении крыши над строением, не подверженном усадке (кирпич, бетон, блоки). Деревянные дома после возведения длительное время усаживаются.

Для исключения деформации стропильной системы необходимо скользящее крепление. Обеспечивает его специальные металлические уголки и планки, а также регулируемые анкера.

Утепление

После завершения установки стропильной системы осуществляется утепление кровли изнутри. Оно производится в следующем порядке:

• закрепление внутренней подрешетки со стороны чердачного помещения;
• установка пленочной пароизоляции с закреплением степлером;
• укладка утеплителя;
• установка влагозащитной пленки или мембраны, которая может исполнять роль вентиляции.

В качестве теплоизоляции двухскатной крыши, наиболее часто, применяется минеральная вата и листы пенополистирола (пенопласта). Можно использовать современные рулонные материалы с фольгированным слоем.

Сборка каркасного фронтона

Поверх утеплителя необходимо уложить надежную гидроизоляцию. Она выполняется из рубероида или полимерных пленок. В местах стыка полос обеспечивается перехлест не менее 15 см. Стыки рекомендуется покрыть герметиком или заклеить скотчем.

Каркас под будущее кровельное покрытие завершает обрешетка. Для нее используется обрезная доска толщиной 2,5 см.

Крепление элементов производится к стропилам с помощью гвоздей или саморезов. Стыки досок должны приходиться на средину стропила.

Применяются такие варианты обрешетки:

1. Сплошная. Доски устанавливаются плотно друг к другу. Зазор не превышает 3-4 см. Такая обрешетка необходима для мягкой кровли и черепицы.
2. Разряженая. Шаг крепления досок составляет 20-25 см. На нее можно настилать профнастил, шифер и металлическую черепицу.
3. Редкая. Шаг обрешетки превышает 60 см. Она может использоваться при покрытии крыши листами большого размера.

Обрешетка выносится и на карнизные свесы, т.к. финишное покрытие должно располагаться и на них.

Еще один необходимый шаг – монтаж каркаса для отделки фронтона. По сути, это обрешетка крайних вертикальных стропильных ферм.

В зависимости от вида финишной отделки она также может быть сплошной, разряженой или редкой. Важно помнить, что в обрешетки необходимо сразу сформировать проем для окна или двери на чердак.

Кровельное покрытие

Технология монтажа кровельного покрытия зависит от применяемого материала. Покрытие может быть из металлочерепицы, ондулина, профлиста, гибкой черепицы и т.д. На каждый из них существует своя инструкция, которую следует строго соблюдать.

Общим для всех является порядок укладки – снизу вверх, рядами или полосами, начиная с угла. Нельзя экономить на крепеже. Все детали должны закрепляться стандартными крепежными элементами.

Облицовка

Для двухскатной крыши важно обеспечить надлежащий внешний вид фронтона, который обеспечивает дизайн всего дома. Наиболее часто поверх фронтонного каркаса делается облицовка из:

• вагонки,
• блок-хауса,
• плитных материалов (фанера, ОСП, плоский шифер),
• полимерные панели,
• сайдинг (металлический или виниловый).

Перед облицовкой фронтон утепляется, а затем закрепляется гидроизоляция. Внешнее покрытие должно гармонировать с отделкой фасада. Обычно фронтон сливается с ним, создавая единую композицию.

Оформление свесов

Свесы, как карнизные, так и фронтонные, выполняют не только практическую функцию (отвод влаги от стены), но и обеспечивают законченный вид крыши.

Минимальная длина свеса составляет 30 см. Обычно его увеличивают до 50-70 см.

Придать привлекательности свесам помогает отделка из строганой доски, вагонки, блок-хауса, пластиковых панелей, металлических полос. Если стоит вопрос как быстро сделать карниз, можно использовать готовые отделочные элементы – софиты.

Видео по теме статьи

Как сделать двускатную крышу своими руками, советы и подсказки, можно посмотреть в видео:

Заключение

Двухскатная крыша применяется с древних времен для защиты сооружений разного назначения. Они обходятся дороже плоской кровли, но значительно привлекательнее и дают возможность сформировать большой холодный чердак или сделать жилой мансардный этаж.

Смонтировать двухскатную крышу можно своими руками при учете всех особенностей конструкции, правильном выборе материала и соблюдении технологии.

Стропильная система двускатной крыши своими руками: схема и чертежи

Неудачно оформленный верх здания сведет «на нет» все внешние фасадные решения. Однако внешняя непрезентабельность – это еще не все, ведь грамотно построенная крыша – это эффективная защита строения от внешних воздействий, обеспечивающая долгий срок его эксплуатации. Естественно актуальность этого вопроса в первую очередь остро стоит для тех, кто решился на постройку индивидуального дома или коттеджа. Еще на стадии проектирования ему нужно, к примеру, определиться с формой кровли и решить – стропильная система двухскатной крыши будет реализована или может быть односкатной.

Оглавление:

1. Двухскатная крыша: суть понятия
2. Стропильная система двускатной крыши
3. Угол наклона
4. Стропильная система односкатной крыши

Двухскатная крыша: суть понятия

Двухскатная крыша или же двускатная/щипцовая – конструкция, имеющая два наклонных ската по направлению от конька до наружных поверхностей стен. Эта форма по праву считается самой оптимальной по практичности, эффективности, внешнему виду и стоимости. Она предполагает систему, когда стропила опираются друг на друга, а соединенные пары скрепляются обрешеткой. Торцевые стены двускатной крыши, имеющие треугольную форму, называются фронтонами или щипцами (отсюда щипцовая). Как правило, под сводом такой крыши обустраивается чердачное помещение – жилое или нежилое. В любом случае для его освещения выполняются фронтонные окна.

Стропильная система двускатной крыши

Особенности конструкции

Двускатная стропильная система формируется:

• стропилами;
• подкосами;
• мауэрлатом;
• обрешеткой.

Справка! Мауэрлат – это кровельный конструкционный элемент. Физически представляет собой бревно или брус, укладываемый по периметру наружных стен здания. Его назначение – крайняя нижняя опора для стропил. В классическом исполнении выполняется из древесины, хотя, если кровельный каркас производится из металла, то мауэрлат может выполняться из двутавра, швеллера, пр.

Верха стропильных ног скрепляются внахлест с использованием специальных накладок. Внизу концы прикрепляются к мауэрлату (опорному брусу из бревна, с обработкой в 2 канта). Стропила двускатной крыши, в зависимости от пролета и формы кровли, могут входить в состав висячей или наклонной системы.

Ферма наклонная

Стропильная система двускатной крыши с мансардой устраивается в зданиях, где есть внутренние несущие стены, которые играют роль опор для такой конструкции. Кроме того, в проекте обязательно расчетным путем определяется количество дополнительных опор. При этом учитывается ширина пролета. Если этот показатель составляет до 10 метров, то достаточно одной промежуточной опоры, а если от 10 метров – то потребуется два и больше элемента.

Для монтажа на внутренние стены также предназначены специальные стойки из расчета 4 единицы на 6 м. К ним затем прикрепляются прогоны или коньковый брус. Описанное выше устройство щипцовой крыши является отличной технологией, если возможности позволяют использовать пиломатериалы малой длины. Кроме того, такая конструкция наиболее проста в монтаже.

Ферма висячая

Висячие системы предназначены для построек с большими пролетами и отсутствием внутри несущих стен. Стойкость к воздействиям различного характера и интенсивности обеспечивается благодаря 2 поясам:

• верхнему, состоящему из пары стропильных ног;
• нижнему, представляющего собой набор жестко соединенных в ферму затяжек.

Если говорить более просто, то двускатная стропильная система висячего типа предполагает укладку стропил концами на наружные стены. Функцию опоры для них выполняет мауэрлат.

Справка! Мауэрлат распределяет сосредоточение нагрузки, которая передается в точках опоры стропил на всю плоскость верха стены. Кроме того, посредством него крыша привязывается к стенам строения.

Висячая ферма позволяет при отсутствии внутренних опор реализовать полноценную двухскатную крышу, а также подвесить к ее нижнему поясу элементы конструкции перекрытия чердачного пространства. И еще один важный момент: если длина пролетов превышает 9 метров, выполняется дополнительная решетка – стойки + подкосы + ригели. Таким образом жесткость системы увеличивается и стропила не будут прогибаться. Собирать конструкцию такого вида нужно на земле и уже в готовом виде она монтируется на верху здания.

Угол наклона

• Ключевая характеристика любой кровли – угол наклона. Именно от его величины зависит насколько оперативно и эффективно осадки будут отводиться с крыши. Определяющим фактором при проектировании кровли является особенности климата. Если местность находится в засушливой зоне, то уклон может быть от 25 до 45 градусов, а в регионах с большим количеством осадков оптимальная величина угла наклона 45-60 градусов.
• Одновременно с этими маркерами нужно учесть и прямую зависимость угла наклона ската и парусности: чем большое угол, тем выше парусность. Это имеет критическое значения для конструкций, расположенных в районах, где частое явление – сильные ветра. Поэтому рассчитывая двухскатную крышу нужно сделать так, чтобы ее наклон не явился причиной чрезмерных ветровых нагрузок, способных ее разрушить.
• Если в разработке крыша мансардного типа, то еще одним важным фактором является вид внешнего покрытия кровли. К примеру, применение черепицы или шифера допускается на скатах с углом от 22 градусов, в противном случае велик риск, что осадки будут проникать через стыки в подкровельное пространство.
• Величина наклона ската также влияет и на общую цену кровельной конструкции. Чем выше крыша, тем большее количество материалов потребуется и, как результат, больший финансовый ресурс будет затрачен.

Справка! Независимо от климатической зоны, в которой находится здание, угол наклона двухскатной крыши не может быть меньше 5 градусов.

Стропильная система односкатной крыши

Односкатная крыша в последние годы также становится популярной. Ее выбирают за разнообразие возможных декоративных решений. Это обуславливается простотой конструкции, а, следовательно, ее малым весом.

Схема постройки односкатной кровельной конструкции понятна даже для непрофессионала:

• Посредством стропил выполняется перекрытие пролета, образованного торцевыми сторонами строения.
• Величина угла наклона ската зависит от показателя перепада высоты стен.

Для обеспечения разницы высот, необходимой при устройстве односкатной крыши может использоваться один из двух способов:

• Кирпичная (как вариант) кладка стен выполняется таким образом, что одна из противоположных несущих стеновых конструкций выше другой.
• Противоположные стены одинаковой высоты, но на одной из них производится монтаж специальных подпорок. На них и укладывается прогон, на который в свою очередь опираются верхние концы стропил.

Исходя из логики первый вариант подходит при возведении строений из любых штучных стройматериалов. Во втором же случае, предоставляется возможность экономии расходных материалов.

Справка! Уклон односкатной кровельной конструкции не может превышать 50-60 градусов. Профессиональные кровельщики указывают, что оптимальными показателями в данном случае являются 18-35 градусов.

При расчете строительной системы односкатной крыши нужно заложить такой запас прочности, чтобы она выдерживала не только собственный вес, но и была устойчива к дополнительным внешним нагрузкам: ветровой и снеговой. При этом величина угла ската влияет на интенсивность указанных нагрузок.

Надежность односкатной крыши

Прочностные качества конструкции напрямую зависят от шага стропил. При уменьшении шага, величина расчетной нагрузки повышается. С другой стороны, если величина шага неоправданно занижена, то имеет место увеличение веса кровли, что в большей степени нагружает стены и фундамент здания. При слишком большом шаге стропильных элементов устойчивость крыши к воздействию внешней среды критически снижается.

Внимание! Расчет стропильных конструкций (односкатных, двухскатных) сейчас может выполнить грамотно даже непрофессионал. Для этого необходимо воспользоваться специальными компьютерными программами. Как вариант, на многих сайтах кровельных компаний представлены он-лайн калькуляторы, где также можно выполнить такие расчеты. Проект будет действительно качественным, если в нем отражается шаг, габариты, размеры сечений конструкционных элементов, а также схемы устройства всех составных узлов каркаса крыши.

Если предполагается строительство крыши с небольшими пролетами, то в качестве стропил могут быть использованы балки или доски. В том случае, когда длина пролета больше 4,5 метра, придется позаботиться об удлиненных стропильных ногах.

Подбор материалов для стропильных конструкций – это отдельная тема для обсуждения, которая освещается в других материалах нашего сайта. Сейчас же, хотим сделать акцент на том, что все элементы кровельных систем должны быть отлично высушены. Также они не должны содержать изъянов, влияющих на их прочностные качества. Прежде, чем начинать монтаж ферм, деревянные элементы необходимо обработать специальным составом, который сделает их огнестойкими, а также инертными к биологической коррозии. Таким образом, создается большой рабочий ресурс как стропильной конструкции, так и всей кровли в целом.

И еще один важный момент: правильно сформированная стропильная система позволит соорудить кровлю, которая будет эффективно защищать здание от воздействия осадков, если стропильные ноги выступают на 30-40 см за края стен, образуя свес.

Проект стропильной системы двухскатной крыши

План и чертеж двухскатной кровли

План и чертежи двускатной кровли

Сложно представить постройку без надежной крыши над ней. Любая кровля является основой, главным гарантом неприкосновенности вещей в доме, сохранности имущества. Она является главным защитником от дождя и снега, ветра. После ее возведения можно переходить на следующий этап, подразумевающий внутренние работы. Сделав эту часть ненадежной, не приходится говорить о полноценном жилище. Двухскатная крыша, возведенная своими руками, является вариантом, наиболее простым и функциональным среди других видов кровли. Части крыши

Существует несколько вариантов крыш, одна из которых – двускатная. Для возведения не потребуется много таланта, так как данный тип кровли является самым простым. Состоит элемент жилища из частей, указанных на рисунке:
» alt=»»>
Состоит конструкция из следующих частей:
Конек. Верхняя часть, которая соединит 2 ската.
Стойка. Установка, служащая для перераспределения веса от верха к низу кровли. Делать ее необходимо из качественных материалов.
Лежень. Брус, расположенный горизонтально. Соединяет стойку и несущую стену.

Вид кровли изнутри Начало конька

Начало конька
Подкосы. Эти доски закрепляются под небольшим углом. Служат для перераспределения веса от стропил к несущим элементам внизу.

» alt=»»>
Стропильная нога. Эти элементы образуют видимый контур в форме треугольника. Служат для удерживания кровельного покрытия. Чем оно будет тяжелей, тем чаще необходимо прокладывать стропила.
Кобылки. Доски, которые удлиняют стропила. Необходимы для создания свеса с двускатной крыши, по строительным нормам который должен быть не меньше 0,5 м.

Простая двускатная кровля Кобылки в схематическом виде

Различие между стропилами
План кровли двухскатной крыши и чертеж вполне реально выполнить своими силами. Сконструировать все элементы можно несколькими способами. Различие составляет стропильная система, используемая для возведения. Бывают следующие виды стропил:

Наслонные. Здесь необходима установка дополнительных опорных балок, располагаемых посередине несущих стен. Стропила часть нагрузки будут отдавать внутренним устройствам, чтобы облегчить вес. Используется тип стропил, если крыша, возведенная своими руками, тяжелая, при больших площадях жилища, существенных расстояниях до стен (более 10 метров).

Виды стропильных систем

Системы используются во многих жилищах, качество у обеих достаточное для комфортного пользования. При возведении мансардной крыши, используются совместно. В таком случае комбинируется висячий и наклонный тип стропил. Стоит создать чертежи стропил, которые покажут расположение каждого элемента крыши, возведенной своими руками, чтобы не было непонятных моментов. Он поможет рассчитать количество необходимых материалов.
Любой элемент дома необходимо создавать, понимая, как все это будет выглядеть в результате. Для наглядности создается чертеж, а чтобы все легло идеально, заранее рассчитывается. В плане учитывается длина кровли по коньку, длина скатов, отдельно показывается длина отвесов. Определяется угол наклона кровли. Определение угла производится с учетом следующих моментов:

• При сильных ветрах в зоне строительства, угол делается около 10-12о, чтобы кровля не была сорвана.
• При значительных зимних осадках, уклон производится в пределах 30-40о. снег будет легко съезжать с покрытия. Сложностей при расчетах не возникает никаких, но если кровля делается со сложной формой, это затруднит подсчет требуемых величин.

Строительство кровли

После произведения расчетов и приобретения необходимых частей, выполняется установка мауэрлата. После этого создается обрешетка. Элемент является основой для крыши, возведенной своими руками, делается из сосны или другой хвойной древесины. Материал прочный и легкий, способный раскидать вес всех элементов по всей плоскости. Размещается вдоль кровельных скатов, между стропильными ногами, верхом стенок. Мауэрлат

Чтобы элемент прослужил дольше, необходима изоляционная прослойка между стенкой и ним. Подойдет для этого рубероид. Закрепляться мауэрлат может с помощью любых элементов крепежа, которые будут удобны.
Для возведения кровли необходимо следовать плану:

• Закрепление стропил. Если используются висячие, собирать их необходимо заранее, используя крепежные элементы для придания жесткости данной части. Сначала делаются крайние элементы, после внутренние. При наслонной системе создается вначале лежень, где установятся опоры. Если длина элементов недостаточная, можно добавить ее с помощью установки кобылок.

Установка обрешетки. Использовать для возведения можно любые материалы, но важно избавиться от коры с досок, чтобы увеличить срок службы элементов. Если планируется использовать мягкую кровлю, обрешетка делается сплошной. Здесь требуется жесткая основа, чтобы не было деформации при эксплуатации. Сплошная обрешетка

Решетчатая. Делается при использовании жестких видов покрытия: шифера, металлочерепицы. Решетчатая система

Укладка кровли. Материалов покрытия множество, каждый из них предполагает использование разных методов покрытия. Не стоит пренебрегать рекомендациями производителя материала. Важно делать небольшой нахлест между элементами. Структура не должна быть нарушена, чтобы не возникло протечек.
Не стоит забывать, что надежная крыша, возведенная своими руками – гарантия сохранности имущества в доме. Не стоит пренебрежительно относиться к ее возведению, чтобы потом не пришлось производить сложный ремонт.

Устройство стропильной системы двухскатной крыши – краткое руководство

Необходимые инструменты и материалы

Виды кровли бывают разные, они отличаются по форме и состоят из различных материалов, однако общее для всех — наличие основы. Рассмотрим устройство стропильной системы для двухскатной крыши.

Конструкция стропильной системы крыши

Итак, каждое строение имеет кровлю, которая на чем-то держится. Именно эта опора, без которой монтаж крыши просто-напросто не был бы возможен, и называется стропильной системой. Состоит она из множества конструктивных элементов, к ним относятся раскосы, стойки, коньковый прогон, обрешётки с контробрешеткой и др. По сути, ее значимость сопоставима со скелетом в теле человека.

В качестве же строительного материала в основном выступает дерево. Однако не стоит думать, что подойдет абсолютно любая древесина, абы были выдержаны размеры. Для этой цели берут только качественные материалы, желательно хвойных пород. Кроме того, они должны быть хорошо просушены в естественных условиях. Также перед применением все элементы необходимо обработать специальным антисептиком, предотвращающим появление грибка, плесени, гниения и повреждение термитами. Побеспокойтесь еще и о пожарной безопасности, для этого также продаются различные виды специальных растворов.

Особенностью всех новых построек непременно будет усадка, поэтому многие строители советуют устанавливать плавающие стропила. Их схема приниципиально не отличается от выбранной вами, доработка проводится только для крепления ноги и конькового бруса. Производят установку без жесткой фиксации, и в процессе усадки стропила могут немного изменить расположение своих элементов, при этом не видоизменяясь и не теряя в прочности. В противном случае части конструкции могут прогнуться или даже сломаться.

Двухскатная крыша и виды стропильной системы для нее

Как понятно из названия, устройство двухскатной конструкции предполагает два крыла, т. е. наклонные плоскости, соединяющиеся между собой в самой верхней части. Что же насчет низа, так он упирается в стены постройки. Передний и задний фронтоны могут быть кирпичными, выложенными из шлакоблока или иного строительного материала. Кроме того, их нередко декорируют, тем более что на сегодняшний день существует масса способов придать этому элементу неповторимый вид.

Данная конструкция стропильной системы крыши имеет множество плюсов, например, возможность обустроить чердачное помещение, конечно, для проживания оно не годится, но хранить там вещи вполне реально. Также появившееся пространство часто используют как мансарду. Кроме того, это достаточно экономный вариант, а вероятность протекания минимальна.

Теперь стоит немного остановиться на том, какие варианты стропильных систем двухскатной крыши существуют. Итак, есть висячие и наслонные виды конструкций. В первом случае опорой является конек кровли, а во втором стены дома, а также дополнительная промежуточная опора, например, средняя несущая стена. Отличаются эти стропила и принципом службы.

Балки висячей системы работают одновременно и на сжатие, и на изгиб, что же наcчет наслонных, так в этом случае упор идет только на изгиб.

Оптимальный вариант — комбинированное устройство двухскатной крыши (чередование наслонных и висячих стропильных элементов). Используя такой способ можно не только сэкономить строительный материал, но и сделать конструкцию несколько прочнее, а это нелишнее. Ведь на эту часть дома приходятся большие нагрузки, например, иногда человек вынужден забраться на нее, чтобы отреставрировать, кроме того, не стоит недооценивать силу ветров, снега, ливня и т. д. Так что независимо от вида выбранной стропильной системы двухскатной крыши конструкция обязательно должна быть достаточно надежной и крепкой.

Устройство стропильной системы для двухскатной крыши своими руками

Итак, разобравшись с основными понятиями, нужно уделить внимание и непосредственно практической части.

Как сделать стропильную систему двухскатной крыши своими руками — пошаговя схема

Шаг 1: Устройство основания под стропила

Непосредственно к монтажу стропильной системы крыши можно приступать только после того, как будут установлены фронтон, конек, мауэрлат, а также балки перекрытия (для мансарды берутся брусья большего сечения). Кроме того, следует застелить на перекрытие доски, которые будут служить полом мансарды либо чердака, в зависимости от назначения помещения.

Шаг 2: Подготовка материала

Конечно же, подготовить рабочее место нужно в первую очередь, однако то, насколько прочной будет конструкция стропильной системы вашей двухскатной крыши во многом зависит от качества материала. Так что покупаем только высококачественный лес — наиболее подходящие для данной цели балки с размером сечения от 50х100 мм. Меньший размер не всегда способен служить долгое время, а во время сильных ветров или схода снега вы будете слышать жалостливый скрип дерева. Не забудьте обработать их всеми необходимыми средствами, о них уже говорилось несколько выше. Далее осуществляем раскрой элементов для стропильной системы. Намного удобнее делать это на земле, а потом поднимать готовые детали. На коньке следует сделать пропилы, в которых он будет стыковаться с ногами стропил.

Шаг 3: Монтаж

Установив конек, следует отметить и места крепления балок к мауэрлату и сделать там пазы. В первую очередь устанавливаются крайние балки. Затем между ними натягивается прочная нить (подойдет леска), чтобы легче было выставлять промежуточные ноги. Крепятся же балки к коньку длинными гвоздями, а вот чтобы осуществить их фиксацию к мауэрлату, понадобятся анкерные болты. Чтобы увеличить надежность двухскатной конструкции следует установить дополнительные распорки, они также прибиваются гвоздями.

Дом с двускатной крышой: проект +Фото — стропила до расчета цены

Часто при возведении крыши людям приходится делать довольно сложный выбор – какой вариант предпочесть.

Дело в том, что современные технологии предоставляют возможность такого выбора, позволяя в достаточно короткие сроки монтировать кровлю любого вида. В России более популярными всегда были двускатные стропильные крыши.

Раздумывая над тем, какая конструкция больше подходит, домовладелец отталкивается от многих факторов: ее функциональности, надежности и долговечности, способности предотвращать попадание осадков внутрь здания.

Возможно, этому поспособствовали особенности климатических условий нашего отечества.

Зимой на таких кровлях собирается гораздо меньше снега, ведь он скатывается с поверхности, уменьшая нагрузки на конструкцию.

Число скатов никоим образом не влияет на параметры дома, поэтому конкретный выбор зависит от предпочтений владельцев.

Двускатная крыша стропильной системы достаточно легко монтируется, она прочна и надежна в эксплуатации. Ее строение позволяет использовать множество самых разных материалов в качестве кровельных: от привычного, всем известного шифера, до модной металлочерепицы.

Дом с двускатной крышей: преимущества

Такая кровля выглядит как две наклоненные друг к другу поверхности, ориентированные по длинным сторонам дома, соединяющиеся наверху в конек. Она замечательно сочетается с классическим домом, имеющим привычную прямоугольную форму.

Среди преимуществ можно отметить:

• достаточную прочность и высоту уклона, позволяющую использовать практически любой кровельный материал;
• легкую и простую конструкцию;
• хорошо вентилируемыйчердак;
• уклон скатов, мешающий скоплению осадков.

Уклон кровли является важным параметром для такого типа крыши. Для засушливой местности его оптимальный показатель составляет до 45 градусов. Там, где количество осадков высокое, он увеличивается до 60. При проектировании кровли следует учитывать и господствующие в данной местности ветра: ведь с увеличением угла наклона увеличивается парусность этой части строения.

Выбор подходящего типа кровельного покрытия зависит также и от ее уклона.

Черепицу и шифер, например, допустимо использовать лишь в том случае, если он составляет не менее 22 градусов. Конечная стоимость кровли будет зависеть также и от уклона скатов. Чем он больше, тем больше придется потратить на покрывные материалы, и тем выше окажется общая цена.

Стропила двускатной крыши: схема устройства

Из чего состоит любая стропильная система? Это сами стропила, мауэрлат для крыши, подкосы и обрешетка. Стропильные ноги своими верхними концами должны соединяться внахлест посредством специальных накладок. Нижние концы присоединяются к опорным брусьям, выполненным из бревен, а также к мауэрлату.

По проекту двускатная крыша может быть выполнена двумя способами: с висячими стропилами, или с наклонными. Тот или иной метод выбирается исходя из размеров самого сооружения каркасного дома или беседки.

Чрезвычайно важно, чтобы расчет двускатной крыши (устройства стропильной системы) был произведен правильно. Лучше всего с этим справиться профессиональный работник, которого стоит нанять.

Крепление опорного бруса (он же мауэрлат)

Его можно провести различными методами:

• Самый надежный из них (он же самый распространенный) заключается в следующем. Когда монтируются стены, на которые потом планируется крепить опорный брус, по периметру строения создается бетонный пояс (непрерывный). Его можно заменить бетонной балкой.

В этот армопояс вделываются толстые, не менее 12 мм в диаметре, шпильки. Шпильки должны пронизывать ось мауэрлата при его креплении. От его края до края армопояса необходимо оставить примерно пять сантиметров. Расстояние между шпильками должно составлять от полутора до двух метров, таким образом, чтобы каждая часть опорного бруса была надежно закреплена по краю.

Не следует забывать хотя бы о минимальном требуемом уклоне кровли. В противном случае можно столкнуться с ее протеканием, или повреждением сильным ветром.

• Во время кладки, шпильки вмуровываются непосредственно в стену. Замуровывать их придется намного глубже, поэтому сами шпильки должны быть гораздо длиннее. Не такой надежный способ крепления, как предыдущий, но для двускатной крыши площадью менее 250 квадратов (с мансардой и без) он вполне подойдет.
• Самый доступный способ. В кладку заранее закладывается мягкая, но толстая проволока, с помощью которой потом закрепляется мауэрлат. Как это делается? Незадолго до окончания кладки, когда останется несколько рядов, между рядами помещается середина проволоки таким образом, чтобы ее концы равномерно выступали по обеим сторонам.

Схемы крепления мауэрлата

Длина их должна быть достаточной для крепления опорного мауэрлата. Чтобы проволока не была слишком заметной, ее наружный конец пропускают сквозь растворный шов между кирпичами. Данный метод довольно распространен и весьма надежен, особенно если речь идет о строении скромных размеров (например 10 на 10)

Если стены и балки обладают несомненной прочностью, то стропила допустимо крепить непосредственно к балкам, не применяя опорный мауэрлат. План стропил крыши двускатной может предусматривать использование верхнего венца дома (рубленого) вместо мауэрлата. В отдельных случаях обязательно требуется отдельный опорный брус для кровли.

Между прогонами и стойками, для усиления устойчивости стропил, делаются подкосы. Необходимые параметры для подкосов и стропильных ног вычисляются по расчету кровли. Привычная ширина простых стропильных досок примерно пять сантиметров, высота же их до 20.

Для образования свеса, который станет надежной защитой внешней стены от осадков, затяжки или стропила выводят минимум на полметра за плоскость этой самой стены. Под мауэрлат требуется уложить хороший слой гидроизоляции, иначе срок службы сооружения будет сильно сокращен. Можно использовать старый добрый рубероид или другой похожий материал.

Между стропилами укладывают несколько слоев утеплителя, обязательно со смещением швов. В качестве утеплителя используют материалы с низкой теплопроводностью, например, обычную минеральную вату. Кроме теплоизоляции, необходимо обустроить и пароизоляцию. Для этого с внутренней стороны утеплителя фиксируется хорошо натянутая полиэтиленовая пленка.

Используется специальная паронепроницаемая гидроизоляционная пленка. Это такая диффузная мембрана, имеющая особую перфорированную структуру. Она способна выпускать наружу попадающий из внутреннего помещения в утеплитель пар, но препятствует попаданию в него влаги снаружи.

Обрешетка: порядок сборки

После этого можно начинать непосредственный монтаж двускатной крыши по чертежу. Заключительным (перед кровельными работами) этапом завершения конструкции двускатной крыши будет сборка обрешетки. На ее изготовление идет обычно деревянный брус 6*6, 5*5 или 4*4 см. Устанавливают ее перпендикулярно к стропилам, как предусмотрено конструкцией. Обрешетка служит для передачи и перераспределения веса кровли на стропила, которые, в свою очередь, направляют ее к несущим стенам строения. Величина шага обрешетки может быть разной, и зависит она от типа выбранного кровельного материла.

Некоторым из них вообще требуется обустройство сплошного покрытия-настила. Такими являются, например, плоский шифер или мягкая кровля. А под мягкую черепицу из битума требуется еще дополнительный подкладочный ковер, монтируемый поверх настила. Он не только выравнивает его поверхность, но и защищает от ненужной влаги при укладке материалов кровли.

Для этого можно использовать специально обработанный стеклохолст, имеющий битумную пропитку.

Двускатная крыша своими руками – замечательный выбор для ответственных домовладельцев, не боящихся запачкать руки и готовых к работе. Простую конструкцию, представляющую равнобедренный треугольник в разрезе, совсем не сложно возвести самостоятельно. Высоту спуска и угол наклона крыши можно варьировать, но непременно в границах правильно сделанных расчетов.

Устройство стропильной системы двухскатной крыши: сборка и установка

Крыша – этот тот элемент конструкции дома, который придает ему неповторимый вид. Вариантов сооружения такого конструкционного элемента – великое множество. Но есть среди них одна, двухскатная, вид которой замечательным образом меняется в зависимости от угла наклона ската.

Чтобы строение было максимально прочным, надежным и долговечным устройство стропильной системы двухскатной крыши должно быть продумано еще на этапе разработки проекта дома. Грамотно выполненная конструкция должна быть способна справиться с постоянными нагрузками, скажем, весом кровли, а также с временными, которые преподносит природа – снеговыми, ветровыми, дождевыми. Самым оптимальным считается план двухскатной крыши, в котором стропильные ноги своими концами упираются в опорный брус, так называемый мауэрлат , и особым образом фиксируются. В этом случае нагрузку удается равномерно распределить по периметру дома.

Конструкция системы стропил ↑

Как уже было отмечено, залогом прочности любой крыши является ее стропильная система. По конструкции они подразделяются на наслонные и висячие .

Висячая ↑

Висячие стропила представляют собой брусья, имеющие только две точки опоры, а именно стены дома. На каждую ногу в этом случае действуют в основном нагрузки двух типов – изгиб и сжатие.

Висячие передают по горизонтали приходящуюся на них нагрузку (вес кровли, снеговую, ветровую) на свои точки опоры, то есть на стены, как разводящее усилие. Для снижения его влияния стропила соединяют деревянной или металлической затяжкой. В стропильное устройство ломаной двухскатной крыши подобные затяжки – балки перекрытия. При величине пролета от 8 м, под каждую ферму дополнительно устанавливают бабки с подкосами.

Наслонная ↑

Наслонные стропила представляют собой брусья, имеющие промежуточную подпорку, которая опирается на дополнительные опоры или внутреннюю стену дома. Основное воздействие этой системы на опоры – изгиб. В несущей конструкции крыши можно использовать только наслонные, если промежуточные опоры находятся друг от друга на расстоянии до 6.5 м.

Наслонная конструкция легче, чем система висячая или комбинированная.

Схема также может содержать элементы будущей мансарды . Вертикальные стойки, укрепленные подкосами и ригелями, которые устанавливают в этом случае, могут служить в будущем частью мансарды. Опорой для них служат балки перекрытия. Читайте : Монтаж стропильной системы двухскатной крыши .

Установка стропильной системы ↑

Способы монтажа мауэрлата ↑

В домах, которые сложены из бревен или бруса, опорой нижней части стропил служит верхний венец, а в кирпичных или каменных – специальный опорный брус, мауэрлат. Его укладывают на гидроизоляционную прокладку с внутренней стороны стены по чердаку.

Мауэрлат фиксируют к стене:

посредством армирующего пояса (на бетон шпильками), на шпильки, вмурованные в кладку стен, с помощью катанки.

Шпилька представляет собой металлический прут с резьбой. Ее длину выбирают из расчета, что одной половиной шпилька будет вмурована в стену, а выступающей части должно на 3–4 см хватить, чтобы поверх мауэрлата закрутить гайку.

Коньковый прогон ↑

Конструкция двухскатной крыши своей верхней частью опирается на так называемый коньковый прогон. Он представляет собой бревно или брус, к которому крепят верхние концы стропильных ног. Именно этот прогон будет в дальнейшем служить коньком крыши.

При длине дома до 6 м допускается готовить коньковый прогон из единого бруса или бревна. Он может при этом опираться в два фронтона без дополнительных опор. При длине дома более 6 для монтажа составного конькового прогона используют строительные фермы.

Дополнительные элементы ↑

Боковые прогоны служат дополнительной опорой для самой системы. Опорой для них служат либо строительные фермы, либо фронтоны дома. Если конструкция тяжелая, прогоны делают в виде «строительного подъема» или коромысла. Подкосы помогают разгрузить стропила в центре. Их устанавливают под все «ноги» под углом в 45° и больше. Таким образом можно устраивать двухскатную крышу до 14 м. Раскосы (диагональные балки) укрепляют стропила и помогают фронтонам противостоять сильным ветровым нагрузкам. Опора их верхней части – угол фронтона, нижней – центральная балка перекрытия.

Порядок монтажа ↑

Стропила можно устанавливать двумя способами:

собрать ферму на земле и поднять ее наверх; собрать фермы прямо на месте установки.

Выбор способа установки, конечно, за исполнителем, однако, в любом случае при создании однотипных ферм удобнее использовать шаблон, согласно которому стропила будут подрезаться и соединяться.

Сделать подобный шаблон совсем нетрудно.

Для этого берут две доски, чуть длиннее стропил, подымают наверх и устанавливают наподобие будущего строения. Выравнивают их по вертикали так, чтобы верхушка конька при этом была установлена в соответствии с чертежом, доски соединяют одним гвоздем. Опуская или подымая концы досок, добиваются требуемого угла наклона и соединяют доски при помощи поперечной планки и таким образом зафиксируют их в нужном положении. Чистовой вариант подгоняют под этот шаблон и соединяют.

Технология крепежа к мауэрлату ↑

Крепление – один из важных моментов при монтаже крыши. Стропила крепят к мауэрлату двумя способами.

Жесткое крепление.Главным принципом данной технологии является исключение каких-либо воздействий на соединение – изгибов, поворотов, сдвигов. Такой статичности можно достигнуть выполняя крепления стропил при помощи уголков или опорных брусов. Можно также выполнить запилы на стропилах, использовать скобы, вбивать гвозди. Дополнительно крепят к стене проволокой или анкерами.

Скользящее (шарнирное). Такое крепление, имеющее 2 степени свободы, особо рекомендуется для деревянных домов. Движущейся частью в данной конструкции являются стропила. Его выполняют при помощи специального запила, закрепляя место сцепления двумя гвоздями, забиваемыми под углом, или металлической пластины, снабженной отверстиями для гвоздей и другими.

Фермы сначала монтируют в начале и в конце строения, после чего натягивают между ними шнур. Уровень горизонта должен получиться идеально ровным. Если обнаружится перекос, одну из ферм можно немного приспустить. Все другие стропила устанавливают под этот шнур с заданным в проекте шагом. После чего монтируют дополнительные элементы: подпорные балки, раскосы, рамы и ригеля.

В качестве примера, посмотрите видео: «Двухскатные крыши: монтаж стропильной системы».

Как сочетается с существующей двускатной крышей

Добавление к дому или строению — отличный способ получить больше места, не строя полностью новый дом! Есть несколько важных вещей, которые нужно знать о согласовании существующих крыш и о том, как это сделать в зависимости от того, какой у вас стиль крыши, дизайн стропильной фермы и то, как вы хотите добавить.

Категории пристройки домов

Есть две основные категории, к которым большую часть времени относятся пристройки: Т-образная и продолженная .

Либо добавка добавляется, чтобы сформировать Т-образную форму к дому с коньком, идущим перпендикулярно крыше основного дома, либо добавка продолжается на конце дома, делая его длиннее, с гребнем, идущим по так же, как и в существующем доме.

Пристройка фронтона

Здесь мы сосредоточимся на увеличении длины конца крыши дома. Опять же, есть несколько способов добавить.

Пристройка может быть шире, чем существующий дом, уже или точно такой же ширины.Если вы решите пойти шире или уже, не составит труда точно подобрать старую крышу, и проект будет намного проще. При одинаковом уклоне крыши не имеет значения, будет ли новая пристройка немного отклоняться по высоте или выровнена спереди назад, потому что вы переезжаете через старую крышу или под ней.

Но важно, чтобы уклон крыши был точно таким же, как у существующей крыши, потому что вы будете видеть его от одной крыши к другой, если это не так.

Если вы выберете одну и ту же ширину, будет труднее выполнить работу без заметной разницы или неровности крыши между старой и новой.

Давайте углубимся в еще несколько деталей, касающихся крыши, чтобы мы могли сосредоточиться на согласовании каждой крыши и создании бесшовного проекта с прекрасными результатами.

Сначала пример…

Пример сложения 26 футов

Для первого примера предположим, что у вас есть простой прямоугольный дом размером 30 на 60 футов с двускатными концами и 2-футовым выступом, например:

И вы решили, что хотите добавить 26-футовый гараж в конце дома, например:

И готовый план крыши, когда вы закончите с соответствующими линиями конька, свеса и потолка, должен выглядит так:

Но подождите…

Вы знаете, как была построена ваша старая крыша?

Было ли оно построено с использованием стропильных ферм или каркаса? Пришло время проверить, прежде чем вы начнете заливать плиту и строить новые стены.Если вы не установите этот флажок, вы, вероятно, построите новые стены той же высоты, что и старые, но есть причины не делать этого.

Какие они?

Давайте рассмотрим различия между деревянным каркасом и фермами крыши и их влияние на плиту и стены:

Два разных стиля каркаса крыши: каркас и фермы

Если ваш дом был построен с использованием стропильных ферм, он будет выглядеть вот так над внешней стеной вашего дома:

На крыше с решетчатым каркасом будет стропильный элемент, выглядящий примерно так:

. создать свес.

Деревянные кровельные фермы доводят нижний пояс фермы до наружной стороны стены, имеют небольшой вертикальный разрез (стыковой вырез) и наклонены назад к верхнему поясу фермы. Верхний пояс плавно выходит за пределы стены, создавая выступ.

(Если ферма крыши имеет верхний пояс 2 × 4, пятка короче, чем если бы у нее был верхний пояс 2 × 6, как правило. нижний аккорд.)

Крыша с решетчатым каркасом — это отдельная история.

Так как у стропила нет нижнего пояса, на котором можно сидеть, у него должен быть вырез птицы в нижней части стропила, чтобы у него было ровное место, чтобы сесть на стену. Теперь у стропила также есть вертикальный вырез пятки, который вместо того, чтобы сидеть над стеной, фактически садится рядом со стеной. В зависимости от того, какой размер стропила используется, угол среза пасти птицы и верхний край стропила могут получиться довольно тонкими.

Соответствие двух разных стилей каркаса крыши

Это подводит нас к тому, что установка стропила рядом с деревянной фермой или фермы рядом со стропилом на той же высоте стены может не всегда работать.Если стропила с рамой из палки представляет собой стропило 2 × 6, у него обычно достаточно высоты каблука после разреза пасти птицы, чтобы обычная ферма 2 × 4 могла сидеть рядом с ним и соответствовать высоте.

Любые стропила больше 2 × 6 не будут проблемой, если ваша крыша не будет достаточно крутой. Стропило 2 × 4 просто не оставляет достаточной высоты после пасти птицы, чтобы соответствовать любому скату крыши.

Итак, теперь первый шаг к добавлению — это определить, как устроена ваша текущая крыша и какова высота каблука.

Как правило, лучший способ узнать высоту каблука — через вентиляционное отверстие в потолке или даже немного потянув кусок потолка вниз.

Другой способ — это оторвать сайдинг наверху стены, на фронтонном конце, прямо там, где вы собираетесь начинать пристройку. Как только вы дойдете до пятки, тщательно измерьте ее высоту по вертикали на внешнем углу стены с точностью до 1/8 дюйма.

Также определите, как была построена крыша, пока вы смотрите на нее — фермы крыши или каркас крыши?

Если крыша построена из ферм, поздравьте себя с тем, что у вас хорошая крыша и что проект будет проще 🙂

Мы можем подобрать другую ферму, и кто знает, возможно, мы даже построили ферму, на которую вы смотрите.И если это была палка в рамке, не теряйте надежды! Мы сможем сделать это вместе!

Учет высоты пола и стены

Теперь вернемся к высоте стен и пола.

Если высота каблука слишком мала и мы не можем подобрать ее, можно сделать несколько вещей. Если потолок новой пристройки можно опустить на дюйм или 2, это даст нам место для постройки фермы, подходящей для крыши.

Или, если пристройка предназначена для гаража, во многих случаях пол в любом случае ниже, чем пол дома, и его можно отрегулировать вверх или вниз, чтобы обычная каркасная стена выходила немного ниже стены существующего дома.

Другой вариант — сделать стены выше существующего дома и просто сделать новую крышу выше старой с более высоким потолком. Подняться выше старой крыши означает, что вам больше не нужно точно соответствовать, что также проще. Однако это может быть не тот образ, который вам нужен.

Спланируйте крышу заранее — позвоните нам!

В любом случае, сейчас самое время позвонить в Timberlake TrussWorks по поводу вашего проекта по телефону 580-852-3660 ! (Мы обслуживаем Оклахому, Канзас и Северный Техас)

Прочитав эту статью, вы будете в курсе почти всего, что мы вам расскажем! В сумке осталось несколько уловок, которые можно извлечь, если по какой-то причине ваш проект не попадает под эти общие примеры.

Когда вы позвоните, мы захотим узнать высоту каблука и уклон крыши, и мы поможем вам подобрать дизайн и подобрать подходящий вариант. Обращение к нам на этом этапе также даст нам возможность оставаться с вами на протяжении всего процесса. Если вы будете в курсе всех деталей и заранее планируете, все будет намного проще для вас и для нас! Планируя заранее и зная график строительства, мы можем гарантировать, что фермы будут доставлены к вам вовремя, поэтому, когда вы врежетесь в существующую конструкцию, вам не придется долго держать ее открытой.

Соответствие существующей ферме Рабочий лист

Хотите рабочий лист, чтобы упростить эту задачу?

Заполните форму ниже, сообщив нам, что вам нужен рабочий лист, и мы отправим его вам!

Это полный список деталей, которые нам нужны для идеального соответствия. Некоторые детали могут быть недоступны, пока пол и стены не будут завершены. Заполнение как можно большей части этого рабочего листа только ускорит процесс и сделает его гораздо более быстрым и плавным.

Благодарим вас за выбор Timberlake TrussWorks для изготовления качественных ферм и оборудования! Мы ценим ваше дело!

Дизайн, стоимость, обрамление и многое другое

Когда дело доходит до стропильных ферм, вам необходимо учитывать все, от дизайна до стоимости до плюсов использования ферм вместо каркасного каркаса крыши. Если вы ищете полное руководство по фермам крыши, то вы обратились по адресу.

Вы можете использовать приведенные ниже ссылки для навигации по руководству:

1.Плюсы использования кровельных ферм вместо каркаса из прутьев

2. Цены на кровельные фермы

3. Как заказать фермы

Плюсы использования кровельных ферм вместо каркаса из прутьев

Плюсы использования кровельных ферм значительно перевешивают плюсы обрамление палкой. Конечно, может быть случай, когда ваш единственный вариант — обрамление палкой, и это понятно. Но в 99% случаев стропильная ферма даст вам гораздо больше.

Вот плюсы ферм:

-Кровельные фермы действительно спроектированы — все наши фермы имеют инженерную печать, что означает, что они соответствуют универсальным стандартам.

-Фермы построены в контролируемой среде вне погодных условий. Это означает, что на строительный процесс не повлияет дождь или снег.

— Фермы перекрывают большие расстояния без опоры.

-Фермы производятся с помощью пил с компьютерным управлением, что обеспечивает большую точность, более плотную посадку, меньшее количество ошибок и меньшее количество отходов пиломатериалов. Просто точнее.

-Мы тратим очень мало пиломатериалов, когда строим наши кровельные фермы, а это значит, что мы экономим больше на пиломатериалах на каждую строимую ферму.Попробуйте сделать это с обрамлением палкой.

-Фермы строятся на земле, а затем поднимаются на существующие стены. Это устраняет больше шансов упасть и попасть в аварию.

Зачем кому-то использовать обрамление палкой?

Есть несколько причин, по которым строители предпочитают каркас крыши вместо стропильных ферм:

— Крыша и потолок могут быть прикреплены к одному и тому же элементу.

— Крутые вальмовые крыши легче строить, обрамляя палкой.

— Изменения в последнюю минуту могут производиться по одной детали с обрамлением.

-Для сооружения полуэтажов, встроенных в крышу, с большими мансардными окнами или отверстиями в крыше в виде односкатной крыши.

Заблуждения о каркасе из стержней:

Обрамление из стержней дешевле — ЛОЖЬ

Многие строители также считают, что каркас из стержней дешевле, чем использование спроектированных стропильных ферм. Это распространенное заблуждение, потому что строитель не рассматривал возможность покупки ферм и обычно предполагает, что фермы более дорогие. Это просто неправда.Мы видели похожие дома, построенные бок о бок, а фермы позволяют строителю строить быстрее и дешевле.

Стыковое обрамление может быть быстрее — ЛОЖЬ

Проведены параллельные сравнения, и стропильные фермы получают приз за скорость. Деревянные фермы производятся на складе вдали от погодных условий, что означает, что фермы для дождя или блеска могут быть построены, а затем отправлены на место работы. Кроме того, наши фермы производятся с использованием компьютеризированных систем, поэтому процесс происходит быстрее и точнее.

Щелкните видео ниже, чтобы посмотреть сравнение на сайте SBC:

Сравнение времени: для дома с каркасным каркасом (включая фермы крыши) потребовалось 152,1 человеко-часа по сравнению с 373,5 часами для дома с каркасным каркасом. Завершить дом каркасом из палочек требовалось в 2,5 раза БОЛЬШЕ.

Рама с деревянным каркасом использует меньше пиломатериалов — ЛОЖЬ

Поскольку мы точно производим наши кровельные фермы с компьютерным программным обеспечением и системами, мы можем использовать меньше пиломатериалов, чем крыша с решетчатым каркасом, и практически без отходов.Рамка из палочек не является точным методом, поэтому на протяжении всего процесса кадрирования возникает больше отходов.

Сравнение древесины: для дома с деревянным каркасом использовалось 20 643 фута досок, в то время как для дома с деревянным каркасом (включая фермы крыши) использовалось только 15 052 фута досок. Это на 25% меньше пиломатериалов, что означает больше денег в кармане строителя и больше денег в кармане домовладельца.

Расценки на кровельные фермы — какую стоимость я могу ожидать от деревянных конструкций?

Конечно, цена — это, вероятно, то, что вас больше всего интересует, потому что стоимость — это все, когда дело доходит до строительства здания.Независимо от того, являетесь ли вы подрядчиком или строителем, вам нужно знать стоимость ферм, чтобы определить, стоит ли это покупать.

Итак, сколько будут стоить мои кровельные фермы?

[* мы не можем предоставить точное число без дополнительных консультаций — это общие ориентировочные цены]

Давайте рассмотрим цены на простую конструкцию — дом в стиле 26х40 футов.

-Этот дом будет иметь двускатную крышу и центральную часть площадью 16 футов с высоким потолком над гостиной и столовой.

— Уклон крыши будет 5/12 с соборным потолком с уклоном 2,5 / 12.

— Свес будет 2 фута вокруг всего дома

— Фермы на концах дома будут фермами с откидным верхом

Вот фермы, которые нам понадобятся для этого дома в двускатном стиле:

— 12 общих ферм

-2 концевых ферм с откидным верхом

-7 ножничных ферм

Теперь давайте проведем оценку этого количества ферм на основе средней стоимости одной линейной опоры (которая меняется из года в год и даже за месяц). в месяц в некоторых случаях).

12 общих ферм x пролет 26 футов = 312 линейных футов x 4,00 долл. США / фут = 1248,00 долл. США

2 фронтона с откидным верхом x пролет 26 футов = 52 линейных фута x 5,00 долл. США / фут = 260,00 долл. США

7 ножничных ферм x пролет 26 футов = 182 линейных фута x 4,50 долл. США / фут = 819,00 долл. США

Промежуточный итог по ферме = 2327,00 долл. США

На данный момент мы не учли налоги и стоимость доставки.

Налог составляет от 5 до 10% в зависимости от местоположения вашей строительной площадки. Если мы рассчитаем 10% налог на работу, то вы добавите 177 долларов к общей стоимости ферм.

Затем доставка зависит от того, как далеко нам нужно перевезти фермы со склада. Нам нравится обрабатывать весь пакет за вас, потому что мы используем специальный прицеп, предназначенный для перевозки ферм на вашу рабочую площадку.

Чтобы завершить нашу быструю оценку без стоимости доставки, мы достигли в общей сложности:

Всего 2559 долларов США для деревянных стропильных ферм

Факторы, влияющие на ценообразование и стоимость фермы:

Пролет фермы: это расстояние от нижнего пояса фермы от внешней стороны (выступа) несущей стены до внешней стороны другой несущей стены.Вкратце, пролет — это длина нижней части фермы. Некоторые пролеты имеют более низкую норму на фут, чем другие.

Например, если пролет фермы составляет 26 футов, нижний пояс может быть построен из двух досок — 16 и 10 футов, что позволяет избежать отходов и отходов и является наиболее эффективным с точки зрения экономии цен.

Теперь, если вы заказываете ферму с пролетом 26’4 дюйма, то 10 ’доска заменяется на 12’, и остается 1’8 ”лома, даже если ферма увеличилась только на 4 дюйма.Конечно, мы можем разместить любой проект, но мы рекомендуем сохранять пролет до четного числа, особенно если вы хотите сэкономить на всей сумме ферм.

Вылет: Вылет фермы — это горизонтальное расстояние от конца нижнего пояса (или стены) до конца верхнего пояса фермы. Верхний пояс может иметь два разреза: пухлый или квадратный. Типичный свес для жилых помещений составляет от 16 до 24 дюймов. Опять же, эту длину можно отрегулировать в соответствии с потребностями фермы.

Если свес выходит за пределы 24 дюймов, скажем, до 30 дюймов, то потребуется верхний пояс 2 × 6 для хвостовой части, чтобы справиться с дополнительным свесом.

Уклон крыши (уклон): вертикальный подъем верхнего пояса на 12 горизонтальных дюймов — это уклон или уклон крыши. Например, шаг 4/12 означает 4 дюйма подъема при 12 дюймах пробега.

Чем круче крыша, тем дороже становятся фермы, потому что чем длиннее становятся доски, тем больше увеличивается площадь крыши.Вы также понесете дополнительные расходы, потому что намного сложнее укладывать крышу с уклоном 12/12 по сравнению с крышей 4/12.

Расстояние между фермами: это расстояние между фермами. Стандартное расстояние между стропилами крыши — 2 фута. Практически все жилые фермы используют такое расстояние.

Существует заблуждение, что расстояние между фермами каждые 16 дюймов по центру лучше, потому что оно будет прочнее, чем в среднем 2 дюйма. Хотя это может быть правдой, это не всегда верно, кроме случаев сильного стресса.Проблема в том, что ферма, расположенная на расстоянии 16 дюймов, обычно проектируется легче и выдерживает меньшую нагрузку, чем фермы, расположенные на расстоянии каждые 2 дюйма. Таким образом, вам понадобится больше ферм для шага 16 дюймов, что, вероятно, будет означать более высокие затраты.

Для ферм магазинов и сараев типичное расстояние составляет 4 дюйма по центру, а в некоторых случаях даже 8 и 10 футов.

Количество ферм: Чем больше ферм вам нужно, тем дешевле будет цена за ферму, потому что мы все равно должны использовать одну ферму на протяжении всего процесса.Так что независимо от того, создаем мы один или 10, нам все равно нужно его спроектировать, построить и затем доставить. Вот почему оптом всегда лучше с точки зрения затрат.

Расчетные нагрузки: Очень важен вес, который ферма должна выдержать на квадратный фут. Это включает в себя весь кровельный материал и потолок, а также нагрузку для строительных целей, а также факторы окружающей среды (такие как ветер и снег). Очень важно учитывать правильную нагрузку на ферму.

Как успешно заказать кровельные фермы:

Заказать фермы не так просто, как заказать другие изделия из дерева, но здесь мы расскажем обо всем, что вам нужно, чтобы успешно заказать фермы и упростить процесс для вас.

Итак, что нужно предоставить для заказа стропильных ферм?

Лучший способ заказать: предоставить план крыши и этажа. Мы можем лучше гарантировать правильную подгонку, если у нас есть размеры пола и крыши.

Помимо планов, вот детали, которые вам необходимо предоставить:

• -Расположение вашего проекта
• -Тип здания и его функции
• -Размер здания или тип фермы , пролет и количество
• — Расстояние между фермами
• — Шаг крыши
• — Ширина выступа, хвостовой части или потолка
• — Нагрузка / материал крыши и потолка
• -Мы подбираем существующая крыша?

Зачем нам нужно расположение строительной площадки?

Географическая информация важна для нас, чтобы узнать о нагрузках на окружающую среду, таких как снег и ветер.Каждое место зависит от количества получаемого ветра и снега. Конечно, большинство обслуживаемых нами территорий подвержены сильному ветру в течение года, поэтому важно, чтобы мы точно знали, где будут установлены фермы, чтобы мы могли построить лучшую систему стропил для вашего проекта.

Почему важна функция здания?

Знание функции здания позволяет нам определить правильные коды и параметры, с которыми мы должны работать для этой конкретной конструкции.Это так же просто, как сказать нам, что фермы предназначены для дома, магазина, павильона, вешалки или чего-то еще. Оттуда мы можем ввести коды и параметры в наше программное обеспечение для проектирования и правильно изготовить фермы, подходящие для вашей работы.

Зачем нужна планировка здания?

Все наши расценки на фермы крыши начинаются с макета. Если вы можете сообщить нам размер вашей конструкции и расстояние между фермами (расстояние между фермами), то мы сможем сказать вам, сколько ферм вам понадобится.

Вы, конечно, можете рассчитать количество ферм самостоятельно, если хотите, но мы все равно просим составить план здания, чтобы мы могли видеть, какую площадь будут покрывать фермы. Нам также необходимо знать расстояние между ферм, чтобы расположение ферм соответствовало вашей конструкции.

Почему важен тип фермы?

Доступно много типов ферм, поэтому важно знать, какой тип ферм вам нужен. В основном мы спрашиваем, нужны ли вам фермы для фронтона или нет, и если да, то какое количество ферм для фронтона вам нужно.

Фронтальная ферма устанавливается на торцевой стене конструкции и имеет вертикальные стойки через каждые 2 фута или 16 дюймов. Ферма фронтона не является конструктивной и требует постоянной несущей опоры под ней, такой как балка или стена.

Фронтальные фермы дороже обычных структурных ферм, поскольку требуется больше пиломатериалов. Однако для отделки фронтонных торцов построек гораздо лучше подходят двускатные фермы.

Почему скат крыши?

Нам нужен скат крыши, потому что нам нужно знать наклон / угол наклона крыши.В большинстве случаев скат крыши обозначается дюймами подъема и спуска. Так, например, шаг 6/12 — это 6 дюймов подъема для 12 дюймов бега (по горизонтали).

Почему важен выступ?

Во-первых, свес — это расстояние от конца нижнего пояса фермы (или стены) до конца верхнего пояса. Или это расстояние от стены до того места, где выступает верхний пояс.

Это то, к чему крепится потолок или детали, которые привязываются к стене.Стандартный свес составляет 16-24 дюйма, но вылет может быть любой длины по вашему желанию.

Если свес превышает 2,5 фута, нам нужно будет использовать верхний пояс большего размера для свеса, обычно верхний пояс 2 × 6 для фермы. Мы также можем построить консоль для свеса, где нижний пояс фермы продолжается за стену.

Почему стоит учитывать нагрузку на ферму?

Нагрузка на ферму важна, потому что нам нужно знать нагрузку на фермы и то, что они должны будут удерживать.Это очень важно для конструкции фермы, поскольку в противном случае фермы не смогут выдержать соответствующую нагрузку.

Типичная загрузка жилых помещений включает стандартный настил и черепицу / металл, а также гипсокартон на потолке. Однако, если вы планируете использовать глиняную черепицу на крыше, нам необходимо знать об этом, чтобы мы могли спроектировать фермы, выдерживающие более тяжелую нагрузку.

Допустим, вы планируете построить амбар с столбами, используя только прогоны и металл, прикрепленные к верхней части фермы, при этом оставляя фермы открытыми без потолочного гипса.В этом случае нагрузка на ферму меньше, поэтому и стоимость фермы меньше.

Соответствуем ли мы существующей крыше?

Если вы не строите новую отдельно стоящую конструкцию, нам нужно знать, чтобы мы могли соответствовать существующей крыше. Чтобы соответствовать текущей крыше, нам необходимо знать следующее: пролет фермы, высоту каблука и общую высоту фермы в середине или точное измерение уклона крыши.

Монтаж стропильной фермы

Автор: Марк Робинс
Старший редактор
Опубликовано: 22 июля, 2014

Фермы из холодногнутой стали (CFS) — негорючие и универсальные конструкции для коммерческих крыш.Гибкость их конструкции позволяет профессионалам создавать и разрабатывать экономичные и эстетичные альтернативы балочным балкам и конструкционной стали. Превосходные характеристики прочности холодногнутых стальных ферм обеспечивают очень хорошую несущую способность в чистом пролете.

Чтобы воспользоваться этими преимуществами, фермы необходимо устанавливать правильно и безопасно. Последствия неправильного обращения с ними, возведения, установки и крепления могут привести к обрушению конструкции или, что еще хуже, серьезным травмам или смерти.

Отраслевое руководство по безопасной установке ферм CFS — это «Информация о безопасности компонентов здания из холоднокатаной стали: Руководство по надлежащей практике обращения, установки, удержания и фиксации ферм из холоднокатаной стали», выпущенное Советом по холоднокатаной стали. (CFSC) Базирующейся в Мэдисоне, штат Висконсин, ассоциации строительных компонентов (SBCA). В 2011 году книга была дополнена вкладышем с модификациями, касающимся установки ферм CFS до 4 футов по центру и до 80 футов в длину.

«В книге подробно описаны обязанности проектировщика, контрольный список проектировщика здания для необходимой информации в строительной документации, безопасное хранение и обращение, надлежащий подъем, подъем и размещение, необходимые места фиксации и крепления, материалы и соединения», — говорит Стэн Сиас, национальный менеджер. промышленность фермы, Симпсон Strong-Tie, Плезантон, Калифорния. «Существует пошаговый процесс крепления первой фермы к земле или другой части конструкции и продвижения вперед.Руководство рекомендует безопасные допуски при установке (вертикальный и горизонтальный), чтобы помочь с приемлемыми и успешными системами удержания и распорок ».

Кроме того, Майк Нунан, вице-президент по маркетингу компании Cascade Manufacturing Co., Каскад, штат Айова, подчеркивает: «Если есть одна вещь, о которой всегда нужно помнить, то это тщательно проверять документы, касающиеся правильного обращения с фермами и их крепления. перед началом установки.Также внимательно изучите план каркаса фермы, предоставленный поставщиком фермы.«

Приведенная ниже информация является общей информацией по установке стропильных ферм для холодной штамповки и никоим образом не должна рассматриваться как исчерпывающая для всех установок CFS.

Погрузочно-разгрузочные работы

Большинство стальных ферм холодной штамповки доставляются на стройплощадки готовыми к установке, но с ними по-прежнему нужно обращаться осторожно. Подрядчик несет ответственность за их прием, разгрузку и хранение.

Согласно CFSC:

• Осторожно снимите бандаж или металлические детали крепления, чтобы не повредить фермы и предотвратить травмы.
• Избегайте бокового изгиба фермы.
• Фермы можно выгружать непосредственно на землю во время доставки или временно хранить в контакте с землей после доставки.
• Если фермы должны храниться в горизонтальном положении более одной недели, поместите блокировку достаточной высоты под штабелем ферм на расстоянии от 8 футов до 10 футов по центру.
• Храните фермы на небольшом склоне, чтобы обеспечить дренаж.
• Для ферм, хранящихся более одной недели, накройте связки для защиты от окружающей среды.

Стяжки и ограничители

Для обеспечения правильного и безопасного монтажа стальных холодногнутых ферм необходимы временные и постоянные связи. Во время строительства, прежде чем все компоненты стропильной системы будут на месте, распорки действуют, чтобы удерживать элементы в вертикальном, прямом и неподвижном положении. «Наиболее типичный крепежный материал, который указывается и используется на сегодняшнем рынке, — это 1,5 дюйма для шляпного канала 20 калибра», — говорит Дэвид Данбар, ЧП, национальный менеджер по продажам, ITW TrusSteel, Орландо, Флорида.«Укрепляющий материал, упаковываемый самими фермами, становится отраслевой нормой».

Стабилизатор может обеспечить ограничение боковой установки для стальных ферм, изготовленных методом холодной штамповки. «Стабилизатор защелкивается на элементах верхнего пояса и нижнего пояса, обеспечивая необходимую фиксацию поясов фермы, а также обеспечивает надлежащее расстояние, — говорит Майк Пеллок, исполнительный вице-президент Aegis Metal Framing, Честерфилд, Миссури. пакет ферм «.

Установочные переменные

Первоначальный этап монтажа металлической стропильной крыши — это решение, с какого конца или местоположения здания начать.«Эта точка имеет решающее значение, поскольку последующие фермы будут прикрепляться к первой ферме через боковые и диагональные элементы жесткости», — говорит Данбар. «Если крыша вальмового стиля, вальмовая балка №1 будет отправной точкой. Если крыша представляет собой прямую А-образную раму, в качестве отправной точки обычно выбирается ферма на фронтонах».

Внутренние несущие стены и балки будут способствовать поддержанию ферм, поскольку устанавливаются временные распорки для удержания ферм в плоскости. Строительные леса обычно используются внутри здания на длиннопролетных фермах вместо внутренних несущих стен во время установки.

Нунан считает, что разные типы ферм не так сильно влияют на установку, как длина пролета ферм. «Чем длиннее пролет, тем большее количество оборудования играет большую роль в установке. Если ферма слишком велика, ее, возможно, придется изготовить и отгрузить в виде двух частей, что потребует большего времени на установку».

Данбар согласен с тем, что большие пролеты и более крутые скатные крыши требуют значительно большего времени на установку, но также и то, что более длинные и высокие пролеты фермы напрямую связаны с необходимостью большего количества элементов перемычки.«Более длинные элементы перемычки, как правило, означают большее количество требуемых перемычек, — говорит он. — Стандартные фермы со стойками cee и запатентованные стальные ферменные системы составляют большинство производимых сегодня ферм».

Международный строительный кодекс признает, что возведение ферм более 60 футов по своей природе опасно и представляет значительный риск для монтажников. Таким образом, «IBC (IBC 2009, раздел 2303.4.1.3) требует привлечения зарегистрированного специалиста по проектированию для выполнения проектирования временных фиксаторов и распорок для установки, а также постоянных фиксаторов и распорок отдельных элементов фермы», — говорит Сиас.

Согласно SBCA, успешными этапами установки кровельных ферм CFS являются:

• Сценические фермы.
• Поднимите первую отдельную ферму на место. Для длинных ферм потребуется распорка.
• Прикрепите ферму к опоре подшипника с помощью указанного оборудования.
• Шуруповерт может установить крепеж на опору подшипника и крепежный материал.
• Для первой фермы ферма фиксируется связями к земле или внутреннему пространству здания.
• Поднимите вторую ферму на место.
• Прикрепите вторую ферму к опоре подшипника с помощью указанного оборудования.
• Прикрепите вторую ферму к первой ферме с помощью установочных распорок, таких как стабилизатор, или другого материала на верхнем поясе, нижнем поясе и плоскости перемычки в соответствии с предоставленными документами. Диагональные связи имеют решающее значение.
• Повторите эти действия для следующих ферм.

<

Подъемно-соединительный

Краны и ножничные подъемники — два наиболее часто используемых механизма на стройплощадке для подъема стальных стальных ферм холодной штамповки на опору и закрепления.«Краны могут поднимать по одной ферме за раз или предварительно упакованный пучок ферм, поднятый к месту установки за один раз», — говорит Данбар. «Винты — это предпочтительное механическое соединение на любой рабочей площадке для соединения материала распорок с фермами, зажимы для соединения фермы с фермой и зажимы для прикрепления фермы к несущему элементу».

Чтобы упростить установку CFS, Sias говорит, что Simpson Strong-Tie Quik Drive системы винтового привода с автоматической подачей имеют такие функции, как быстрозажимные ленты для винтов и запатентованный механизм автоматического продвижения.Все подъемное оборудование должно соответствовать нормам OSHA. При использовании крана SBCA советует:

• Не перегружайте кран.
• Не полагайтесь на бандажи или металлические детали, используемые для крепления ферм в связке для подъема и перемещения связок на стройплощадке.
• Точки подъема связок подъемных ферм разрешены в любом месте вдоль верхних поясов.
• Две точки подъема могут использоваться для связок с фермами длиной до 45 футов.
• Используйте не менее трех точек подъема для пучков с фермами более 45 футов.

Хотя Сиас признает важность всех вышеперечисленных процедур установки, он подчеркивает важность правильного размещения (а также соединения и фиксации) временных и постоянных боковых ограничителей. «Это так же важно для характеристик конструкции, как и для безопасной установки». Пеллок соглашается, говоря: «Разрушение фермы во время установки почти всегда является результатом отсутствия или неправильно установленных боковых и диагональных ограничителей. и будет безопасная и успешная установка.»

Как построить фермы односкатной крыши

Прошлая зима была плохой для снега и льда, и у моего соседа по улице была очень большая незаконченная пещера с односкатной крышей. Перенесемся в эту осень, и мой сосед приходит поболтать о том, как построить фермы односкатной крыши. Он решил купить готовые фермы в нашем местном магазине домашнего рено, чтобы сэкономить время, хотя я убедил его, что он может сделать это сам.

В этой статье мы рассмотрим, как просто построить прочную односкатную крышу без каких-либо необычных инструментов или сложной математики.Мы будем использовать два разных типа материала, крепежные детали и пару пил для работы.

Существует миллион различных методов построения ферм, но я считаю, что это один из самых простых. Это также исключает использование дорогостоящего оборудования и обширных вычислений. Ниже вы найдете более подробный план того, как сделать фермы для сарая.

Примечание: конструируйте фермы крыши перед возведением стен сарая!

Что такое ферма?

Ферма — это деревянная конструкция, которая поддерживает вашу крышу.Они также служат для того, чтобы удерживать стены вашего сарая вместе, поэтому они очень важны.

В наши дни люди, кажется, используют термины «ферма» и «стропила» как синонимы, что неточно. Представьте себе чердак. Если у вас есть брус большой ширины, поддерживающий вашу крышу, и относительно открытый чердак, то у вас, вероятно, есть стропила. В фермах используются пиломатериалы меньшей ширины, например, 2х4, чтобы создать паутину из треугольников, чтобы поддерживать крышу. Так же эффективно, но на чердаке останется меньше места.

Если они занимают больше места, то зачем использовать ферму? Во-первых, они намного дешевле стропил.Кровельные фермы 2х4, а для стропил можно использовать доски 2х8, 2х10 или даже 2х12. 16 футов 2 × 12 стоит дорого, и если вы сделали всю конструкцию крыши с ними, вы получите очень большой счет за пиломатериалы. Но если вы используете все 2х4, то ваша стоимость будет экспоненциально снижаться.

Во-вторых, фермы несложны в изготовлении и просты в установке. Они легче и могут быть сборными. Так что, если вы строите сарай, вам просто понадобится еще пара рук и большая часть дня, чтобы их установить.Установка стропил обременительна и требует гораздо больше времени на установку.

Распространенные типы ферм, используемых в навесах

Существует множество различных конструкций ферм, и многие из них используются в зависимости от пролета конструкции, которую они покрывают. Как правило, чем сложнее выглядит ферма, тем длиннее пролет, который она перекрывает.

Для нашего сарая мы установим ферменную конструкцию с двускатной стойкой, которая является в значительной степени самой простой конструкцией фермы для сарая, которую вы можете построить. Давайте посмотрим на другие типы ферм для сарая, которые вы можете использовать ниже.

King Post

Как я только что сказал, мы рассмотрим, как установить систему стропильных ферм в вашем сарае. Ферма с королевской стойкой состоит из двух верхних поясов, нижнего пояса и части, которая соединяет нижний и верхний пояса по вертикали — это называется царь-штырь.

Простые в изготовлении и требующие небольшого количества пиломатериалов фермы с цапфами идеальны для небольших конструкций. Они хороши только до 16 футов, так как более крупные конструкции требуют большего распределения веса.

Queen Post

Также известный как веерная ферма, этот тип фермы похож на центральную стойку, за исключением того, что у нее есть две диагональные распорки или полозья, идущие от нижней части центральной стойки к верхним поясам с обеих сторон.Они делают конструкцию веерного типа, отсюда и название «веерная ферма».

Эти фермы могут обрабатывать пролеты длиной до 22 футов. Связи придают этим фермам дополнительную прочность, но также требуют большего количества пиломатериалов, косынок и времени. Если вы строите сарай в районе, где много снега, подумайте об этом типе фермы вместо королевской стойки.

Fink

Ферма этого типа, также известная как W-ферма, обычно продается в местном магазине Reno для дома. Эти типы ферм, способные работать с пролетами до 33 футов, используются во многих новостройках.

Ферма Fink не использует центральную стойку, но вместо этого опирается на четыре полозья в форме буквы «w». Хотя они эффективны, они требуют нескольких пропилов под углом и дополнительных пиломатериалов. Это было бы излишним для большинства навесов, сделанных своими руками.

Howe

Ферма Howe также известна как «К ферма». Он выдерживает пролеты длиной до 36 футов. Одно из различий между Howe и Fink — это использование королевской стойки. Это делает Howe даже более сложным в изготовлении, чем Fink, потому что вы разрезаете 3 разных длины перемычки, помимо верхнего и нижнего пояса.

Как и в случае с Fink, ферма Howe, вероятно, не понадобится для вашего сарая. Если вы строите большой гараж, мастерскую или даже крошечный дом, подумайте о покупке сборной версии этих ферм. Вы сэкономите время и, вероятно, не потратите намного больше, чем если бы вы сделали это сами.

Двойной вентилятор

Ферма с двумя вентиляторами объединяет элементы фермы Fink и фермы с одним вентилятором. Это ферма Fink, но с распорками между веерами.

Также способной перекрывать расстояние до 36 футов, эта ферма потребует 3 различных разрезов, чтобы приспособиться к разной длине жесткости стенки.Это еще один тип фермы, который лучше покупать готовым.

Гамбрель

Гамбрелская крыша — это четырехсторонняя крыша, которую люди обычно ассоциируют с крышей в стиле амбара или чем-то подобным. У традиционной двускатной крыши есть четыре стороны, которые вписываются в полукруг или верхнюю половину восьмиугольника. Если вы строите сарай с двускатной крышей, то, вероятно, вы бы использовали его вместе с нижним поясом.

Однако на крыше ферменной конструкции используется конструкция фермы Howe под верхними поясами опоры для усиления конструкции крыши и увеличения пролета.

Как построить простую ферму крыши для сарая

Теперь давайте посмотрим, как построить простую ферму крыши для сарая. Помните, как было сказано выше, этот процесс намного проще, если у вас уже построен пол сарая, но не стены. Причина в том, что вы можете использовать свой недостроенный пол сарая в качестве шаблона для ваших ферм.

Опять же, для простоты построим ферму для двускатной крыши. Двускатная крыша — это типичная двухсторонняя крыша, которая пересекается в одной точке посередине.Даже если вы не знаете, как построить ферму, любой домашний мастер с уверенностью может построить простую ферму крыши для сарая.

1. Определите угол наклона односкатной крыши

Наклон — это то, насколько крутой вы хотите свою крышу. Вы увидите крышу, обозначенную как 3:12 или 6:12, что означает, что на каждые 12 дюймов горизонтального пробега крыша будет подниматься на 3 или 6 дюймов соответственно.

Заезд 12:12 — это угол 45 градусов. Крыша 4:12 составляет около 19 градусов. Мы рассмотрим, как сделать ферму королевского столба на сарае с крышей 4:12, но это можно сделать на любом типе поля.Многие строительные нормы и правила не допускают, чтобы высота крыши сарая была меньше 3:12, поскольку более плоские крыши более склонны к протечкам и повреждению снегом.

2. Выберите подходящий тип фермы

Посмотрите выше, чтобы решить, какой тип ферм сарая подходит для вашего сарая. Не зацикливайтесь на этой части — небольшому сараю нужна только ферма. Если у вас большой сарай или мастерская, то вам нужна веерная ферма.

Теперь, если у вас большой гараж или крошечный дом, я рекомендую сборную ферму Howe.Да, вы можете сделать это самостоятельно, но вы сэкономите время, купив их уже готовыми. Кроме того, вы не хотите идти на компромисс с безопасностью, чтобы сэкономить пару долларов на строительстве ферм односкатной крыши.

3. Создание детального проекта фермы односкатной крыши

Перед тем, как начать резку дерева, вам необходимо иметь план сарая со всеми соответствующими размерами. Наиболее важными из них являются пролет вашего сарая, длина и высота площадки.

Пролет будет определять длину необходимых пиломатериалов, а длина навеса укажет, сколько ферм вам понадобится.

Пролет вашего сарая — от внешнего края одной внешней стены до другой, по ширине сарая. Он не принимает во внимание какой-либо свес крыши, который у вас может быть, а может и нет.

Еще одно соображение — свес. Вы хотите, чтобы ваша крыша свешивалась над краями сарая? Если да, то на сколько? Добавление дополнительной ножки увеличит количество используемой древесины и вашу общую стоимость. Однако свес может быть как декоративным, так и функциональным, направляя воду дальше от основания вашего сарая.

4. Определение расстояния между фермами крыши

24 дюйма по центру подходят для сарайных ферм. Если вы живете в районе, где выпадает много снега и у вашего сарая низкая скатная крыша, тогда поставьте их на 16 дюймов по центру.

Дома имеют расстояние между фермами 24 дюйма. Однако в большинстве домов используются сборные фермы, рассчитанные на 24 дюйма по центру. Поскольку вы строите фермы самостоятельно, вы действительно не можете сказать, какую нагрузку может выдержать каждая из ваших ферм.

Но если вы не торопитесь и правильно сконструируете ферму, нет причин, по которым 24 дюйма с межосевым расстоянием не подойдут для вашего сарая.Если вас это не устраивает, сделайте еще несколько и установите их на расстоянии 16 дюймов друг от друга.

5. Подготовьте необходимые инструменты и материалы

См. Ниже инструменты и материалы, которые вам понадобятся для завершения фермы односкатной крыши.

Инструменты

• Торцовочная пила
• Циркулярная пила или лобзик
• Пила
• Молот
• Аккумуляторная дрель
• Рулетка и угольник

Материалы

• 2×4 — без обработки давлением
• Фанера ⅝ ”
• Соединительные пластины фермы — 3 × 6
• Гвозди
• Винты для настила 1 ½ ”
• Строительный клей

6.Обрежьте верхние пояса фермы

Пришло время приступить к работе. Ранее я упоминал, что строить фермы намного проще, когда у вас есть голый пол сарая, с которым можно работать, без каких-либо стен. Через секунду вы поймете почему. Теперь, когда вы знаете, насколько крутой вам нужна односкатная крыша — уклон — и какой вы хотите свес, вы можете сразу перейти к этому калькулятору конструкции фермы односкатной крыши.

Перед тем, как ввести свои значения, обязательно учтите дополнительные 4 дюйма с каждой стороны для пролета вашего сарая.Почему? Потому что мы будем избегать надрезов — также известных как надрезы птичьего рта — в наших верхних аккордах. Вместо этого наш нижний пояс будет полностью опираться на верхние части стен сарая. Это позволяет сократить количество разрезов без нарушения структурной целостности.

Теперь у вас есть длина и угол, под которым вы обрежете оба конца ваших верхних поясов. Для этого навеса, для нашего шага 4:12 требуется угол 18,5 градусов. Используя наш квадрат скорости, мы разместим точку поворота (вершину квадрата скорости) в верхнем углу нашего квадрата 2 × 4, лежащего на вашей рабочей поверхности.Поверните точку поворота до тех пор, пока угол 18,5 на гипотенузе квадрата скорости не совпадет с длинным концом 2 × 4.

Проведите линию от точки поворота вниз через 2 × 4. Используйте торцовочную пилу, чтобы сделать этот пропил, поворачивая пилу, пока она не совпадет с вашей отметкой. Теперь используйте тот же процесс, чтобы сделать такой же разрез на другом конце вашего верхнего пояса. Обратите внимание: убедитесь, что ваши угловые вырезы параллельны друг другу!

7. Создайте нижний пояс

Нижний пояс проходит между двумя верхними нижними поясами.Это будет точно такая же длина пролета вашего сарая. Используйте основание сарая для точного измерения.

Оба конца вашего нижнего пояса потребуют надрезов под углом, но они будут перпендикулярны друг другу, в отличие от верхних поясов. Чтобы найти угол ваших нижних углов хорды, просто вычтите угол верхнего хорды на 90. Затем используйте тот же метод, чтобы найти и отметить ваши углы. Опять же, концы вашего нижнего пояса будут перпендикулярны друг другу.

Я использую лобзик, чтобы пропилить торцовочную пилу.Некоторые люди предпочитают циркулярную пилу, но я считаю, что лобзик быстрее и проще в обращении. Какой бы инструмент вы ни предпочли, делайте надрезы под углом.

Теперь выровняйте верхние и нижние пояса на полу вашего сарая без стен. Верхние пояса должны идеально сочетаться с нижним поясом. Нижний пояс также должен выступать за обе стороны стен сарая примерно на ½ дюйма. Это сделано для того, чтобы края верхнего пояса не касались стен сарая.

8. Измерьте и отрежьте стойку King

Найдите центр своего нижнего пояса.Измерьте расстояние оттуда до нижней части места, где встречаются верхние пояса. Отрежьте 2 × 4 до такой длины — это ваш королевский столб.

Затем найдите центр наверху столба вашего короля. Если ваш 2 × 4 имеет ширину 3,5 дюйма, то он будет ровно 1,75 дюйма от края.

Сделайте надрез под углом по обе стороны от отмеченной точки. Он будет таким же, как вырез, который вы сделали для верхнего пояса — 18,5 градусов. Используйте квадратик скорости с осью на центральной отметке и вращайте. Вы обнаружите, что квадрат скорости слишком велик для этой конкретной задачи.В качестве альтернативы вы можете использовать верхние части пояса в качестве шаблона.

Верх вашего королевского столба должен выглядеть как острие или стрелка. Низ плоский и должен располагаться по центру средней отметки вашего нижнего пояса. Теперь вы готовы к сборке фермы!

9. Фанерные вырезные косынки

Пришло время обрезать фанерные фермы. Поместите кусок фанеры на козлы. Вы хотите, чтобы ваши косынки были в два раза длиннее ширины приклада. Таким образом, ширина 2 × 4 составляет чуть менее 4 дюймов, поэтому вы сделаете ваши косынки длиной 8 дюймов с каждой стороны, а в итоге получите 16 дюймов в поперечнике.Для высоты подойдет 8 дюймов.

Обведите косынку на фанере с помощью квадрата скорости. Я использую кусок картона под вершиной фермы, чтобы очертить верхнюю часть фермы на 8 дюймов вниз с каждой стороны. Затем я вынимаю картон из-под фермы и провожу прямую линию, пересекающую оба конца — готово! Это ваш шаблон. Вырежьте это.

Используйте картонный шаблон, чтобы нарисовать контур на фанере. Вырежьте фанеру лобзиком. Помните, что вам нужны косынки с обеих сторон фермы.Чтобы упростить задачу, вы можете использовать эту косынку также на нижней части центральной стойки и нижнем поясе. Итак, для одной фермы вам понадобятся четыре косынки этого размера.

Теперь вырежьте косынки по бокам фермы. Вы можете использовать оригинальный картонный шаблон, но вам понадобится только половина. Сложите картон пополам, нарисуйте его на фанере и вырежьте. Вам тоже понадобятся четыре штуки. Теперь все готово к сборке.

10. Сборка навесных ферм

Разложите ферму на полу сарая.Выровняйте нижний пояс по ширине одного конца вашего пола. Проверьте выравнивание и размеры фермы по сравнению с полом. Убедитесь, что нижний пояс выступает за каждый конец не более чем на ½ дюйма, а вершина фермы совпадает с центром ширины сарая.

Для крепления фанерных вставок понадобится строительный клей. Чем сильнее, тем лучше — я использую строительный полиуретановый клей PL Premium. Возможно, вам понадобится более одной трубки. Кроме того, я рекомендую прибить или прикрутить детали 2 × 4 вместе перед установкой косынок.Убедитесь, что вы предварительно просверлили, иначе 2 × 4 может расколоться.

Начиная с верхней вставки, нанесите клей на ферму 2 × 4, которая будет закрыта косынкой. Поместите косынку на клей и используйте шурупы для дерева диаметром 1 ½ дюйма, чтобы прикрепить косынку. Я бы использовал по четыре винта с каждой стороны, плюс два в центральной стойке.

Продолжайте устанавливать косынки так же, как описано выше. По завершении переверните ферму и установите косынки с другой стороны.

Вариант

: использование стальных косынок для сборки ферм

Используйте стальные косынки, также называемые соединителями ферм, для крепления ферм сарая.Перед установкой соединителей я люблю закреплять их 3-дюймовыми шурупами. Это скрепляет все вместе, при этом ударяя молотком по соединителям фермы. Я также советую вам предварительно просверлить, если вы решите сначала закрутить винты, так как 2×4 склонны к раскалыванию.

Очень важно, чтобы используемые разъемы были рассчитаны на нагрузку. Многие магазины товаров для дома Reno продают только неструктурные металлические вставки или соединители. Не используйте их для создания ферм.

Когда вы будете готовы забить разъемы, вам понадобится лом размером 2 × 4, чтобы надеть на разъем, который можно забить.Если ударить прямо по разъему, он погнется и не подключится должным образом. Если у вас есть плоский кусок стали вместо дерева, это сработает еще лучше.

Забейте соединители на каждом стыке ломом. Убедитесь, что каждый соединитель полностью прибит к каждой деревянной доске. Используйте разъемы с обеих сторон.

При соединении ферм со стальными косынками к сараю можно использовать Simpson h3.5A Hurricane Tie. Иногда стальная вставка не помещается в соединитель, поэтому я дал вам два варианта на выбор — любой из них работает нормально.

Как установить фермы на навес

Когда вы закончите строить фермы для сарая и возведете стены сарая, самое время бросить их на свой сарай.

Помните, я предлагал 24 дюйма на центральных фермах сарая. Вам также понадобится по одному с обоих концов. Ваша первая ферма будет заподлицо с передней частью сарая. Измеряя вместе с верхней пластиной длину стены сарая, начните 1,75 дюйма от передней части сарая и двигайтесь вдоль стены с шагом 24 дюйма, отмечая каждое положение по мере продвижения.

Каждые 24 дюйма будут там, где вы разместите фермы сарая. Я очерчиваю центр, затем по 1,75 дюйма с каждой стороны. Это создает хороший контур для того, где будет сидеть ферма. Это поможет при установке фермы на соединители верхней пластины.

Сделайте то же самое на противоположной стене, так как так вашему помощнику будет легче выровнять каждую ферму.

Затем установите эти разъемы или аналогичный разъем с номинальной нагрузкой на одну сторону верхней пластины так, чтобы пластина совпала со стрелкой на разъеме с надписью «верхняя пластина».

Когда я это делаю, я устанавливаю соединитель на передней стороне одной стены и на противоположной стороне другой стены. Таким образом, когда вы поднимаете ферму, она будет поддерживаться с обеих сторон соединителем. Так вам будет проще забивать гвозди в соединитель.

Поднимите ферму вместе с другом и прикрепите соединитель к ферме с помощью гвоздей 8d.

Установите еще один соединитель того же типа по сторонам фермы, на которых их еще нет, так, чтобы каждая ферма поддерживалась четырьмя стяжками — по 2 на каждой стене.

Примечание: некоторые юрисдикции требуют использования ураганных стяжек при прикреплении ферм к навесу. На ум приходят места с сильными ветрами, такие как Средний Запад или Флорида. Всегда проверяйте местные строительные нормы и правила, прежде чем строить кровельные фермы и навес.

Заключение

Надеюсь, вам понравилось учиться строить фермы крыши сарая. Надеюсь, вы сможете использовать это руководство при выполнении следующего проекта строительства сарая.

Помните, безопасность всегда превыше всего. Никогда не приступайте к установке фермы без пары помощников.

И если вы все еще не совсем уверены, как построить фермы навеса, вы всегда можете купить готовые фермы в местном магазине для дома Reno. Не так весело, но гораздо быстрее, чем строить самостоятельно!

Как всегда, оставляйте отзывы и комментарии ниже, если вы нашли эту статью полезной.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других.Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Простота установки стропильных ферм

Ферма крыши — это конструкция, которая необходима для поддержки крыши вашего дома. Это также полезно для защиты стеновой конструкции в двухэтажных домах. При строительстве ферм обязательно нужно строить их правильно, так как они образуют каркас для верхнего защитного слоя вашего дома. Однако не о чем беспокоиться, потому что есть вещи, которые вы можете сделать, чтобы значительно упростить работу по созданию каркасов стропильных ферм, например, правильно расположить их.Правильный интервал делает кровельные фермы более простыми в установке и более устойчивыми, чтобы поддерживать крышу и защищать стены.

Следуйте этому руководству, чтобы обеспечить расстояние между стропилами кровли своими руками и обеспечить их устойчивость.

Планирование ферм

Чтобы определить, сколько ферм нужно создать, вам сначала нужно измерить ширину и длину строящейся конструкции. Фермы должны быть немного длиннее точной ширины, чтобы обеспечить свес, и вам потребуется достаточное количество ферм для установки по всей длине.Большинство из них находится на расстоянии 18–26 дюймов друг от друга.

После того, как вы подсчитали количество необходимых вам ферм, вам следует приобрести пиломатериалы.

Установка ферм на место

Когда вы будете готовы приступить к работе, первое, что вы должны сделать, это установить фермы примерно там, где они должны идти. Чтобы сделать это безопасно, у вас должно быть как минимум два человека, работающих над работой, хотя рекомендуется и больше. Чтобы упростить задачу, вы должны осторожно поднять ферму вверх дном, чтобы ее можно было повернуть на место, как только она окажется над крышей.

Начните с одной стороны строительной конструкции и установите ферму у стены. Повторяйте процесс, пока все фермы не будут установлены на свои места. Убедитесь, что расстояние между фермами одинаково. Выполнение этого шага на земле сэкономит вам время и энергию на крыше, так как вы сможете попросить команду поднимать фермы к вам и другому члену команды. Кроме того, вам не придется беспокоиться о том, чтобы определить пространство для стропил на крыше. Этот способ более безопасный и надежный.

Pro Наконечник.

Чтобы получить отметки для компоновки ферм, разделите ширину пролета на количество проемов, которые у вас будут между фермами, а не на количество ферм. Например, эти 12 линий представляют собой дюжину ферм, установленных на 20-футовом пролете. Таким образом, между ними создано 11 пространств; 20 футов x 12 дюймов, разделенных на 11 пробелов, дает вам размер для вашего макета 21,81 дюйма. Преобразуйте десятичную дробь в дробь для макета. — I I I I I I I I I I I I I I I I I I I I I

Закрепите второй конец фронтона

Еще вам нужно будет закрепить второй конец фронтона на крыше и закрепить его.Необязательно скреплять все фермы, достаточно отвесить второй фронтон. Однако вам могут понадобиться доски, которые можно использовать в качестве распорок для прядей. Лучше всего использовать доску 1х4 куска 10 футов в длину.

После того, как раскосы будут на месте, вы отметите расстояние от края здания до того места, где вы хотите прикрепить первую ферму. Например, если вы располагаете фермы на расстоянии 18 дюймов друг от друга, сделайте отметку в 18 дюймов от края. После того, как первая отметка сделана, сделайте дополнительные отметки на каждом расстоянии вниз по зданию, в данном случае через каждые 18 дюймов.

Поднимите фермы

При осторожном подъеме ферм на крышу, самый простой способ — это поручить двум людям поднять их до двух других людей. Делайте по одному и закрепляйте их на месте. По ходу следите за тем, чтобы у фронтона был соответствующий выступ с каждой стороны. Вы можете установить первую ферму с правильным вылетом, отрезать кусок пиломатериала одинаковой длины и установить их все на этот размер на одном конце.

Если вы сделаете несколько дополнительных шагов, чтобы измерить фермы и отметить их на распорке, их установка будет намного проще и будет происходить намного быстрее.

Самый простой способ рассчитать ферму крыши —

Когда приходит время заменить крышу, подрядчик — не единственный, у кого есть работа. Если вы занимаетесь заменой кровли, вам придется потратить время, чтобы изучить несколько различных компонентов кровли и их размеры. Эти знания помогут вам определить, куда уходят ваши деньги, когда вы получите смету от подрядчика, с которым выберете работать. Одним из примеров кровельной части, которую вам нужно будет измерить, является стропильная ферма.Ферма крыши обычно представляет собой треугольную конструкцию, которая предназначена для распределения веса крыши. Две части фермы крыши и «элементы» (прямые отрезки дерева) и пересечения, которые равномерно распределяют вес по длине каждого элемента. Ферма строится путем прикрепления концов элемента к соединениям, которые соединяются с пересечениями.

Изучение того, как оценить стропильные фермы и их размеры, может показаться сложной задачей, но мы составили формулу, которая поможет вам легко выполнить расчеты стропильных ферм.Самыми простыми и легкими в изготовлении крышами обычно являются «открытые двускатные крыши», и это тип крыши, который есть у большинства домовладельцев. Для расчета размеров стропильных ферм этого типа лучше всего использовать теорему Пифагора. Это старое уравнение, которое вы, возможно, помните из средней школы, наконец-то пригодится, чтобы помочь вам во время вашего путешествия по замене крыши. Мы выбрали это уравнение, потому что оно позволяет уменьшить каждую ферму до пары прямоугольных треугольников, расположенных спина к спине.

Первое, что вам нужно сделать, это измерить «пролет крыши».Пролет крыши — это расстояние между внешними сторонами стен, которые будут поддерживать крышу. Половина этого расстояния называется «бегом». Прогон образует основание прямоугольного треугольника с высотой, равной подъему крыши. Стропила фермы будут использоваться как гипотенуза (высшая часть треугольника). Средняя крыша будет нависать над боковыми стенами дома лишь на небольшую величину (12-18 дюймов). Помните об этом при расчете длины стропил.

«Уклон» (самая высокая точка) крыши — важный коэффициент при измерении фермы.Пример расчета будет следующим: крыша, которая поднимается на 1 дюйм на каждые 4 дюйма своего горизонтального расстояния, имеет уклон 1/4. От покрытия кровли зависит лучший исход ската. Например, если вы используете большую нагрузку из битумной черепицы, для надлежащего дренажа необходим минимальный шаг 2/12. Уклоны в большинстве случаев не должны превышать 12/12, иначе по крыше опасно ходить.

Длина стропил от подъема

После того, как вы рассчитаете пролет крыши, вам нужно будет определить подъем на основе выбранного вами кровельного материала и других вариантов конструкции.Это также повлияет на длину стропил. Теперь представьте всю ферму в виде пары прямоугольных треугольников, соединенных спиной к спине.

Уравнение: a2 + b2 = c2

A = пролет

B = подъем

C = длина стропила

Уже наличие подъема позволит легко определить длину стропил путем загрузки чисел в таблицу уравнений. Например, для крыши с пролетом 20 футов и высотой 7 футов требуются стропила, которые являются квадратным корнем из 400 + 49 = 21.2 фута. Это не включает дополнительную длину, необходимую для свесов.

Расчет длины стропил из шага

Если у вас нет подъема крыши, вы можете узнать угол наклона на основе рекомендаций производителя для типа кровли, которую вы планируете использовать. Не волнуйтесь, потому что этой информации достаточно, чтобы рассчитать длину стропил с помощью простого и быстрого соотношения.

Представьте, что желаемый шаг — 4/12. Это равносильно прямоугольному треугольнику с основанием 12 дюймов (один фут) и подъемом на четыре дюйма.Длина гипотенузы этого треугольника равна квадратному корню из уравнения a2 + b2 = 12 (2) + 4 (2) = 144 дюйма + 16 дюймов = 12,65 дюйма. Поскольку длина пролета и стропила измеряется в футах, вам нужно преобразовать 12,65 дюйма в 1,06 фута. Таким образом, длина гипотенузы этого маленького треугольника составляет 1,06 фута.

Предположим, основание вашей крыши измеряется как 40 футов. Теперь выполните следующий расчет: Основание треугольника = основание крыши. После вставки цифр вы получите 1/40 = 1,06 / x (x — необходимая длина стропил).Решая для x, вы получаете x = (40) (1,06) = 42,4 фута.

Теперь, когда у вас, наконец, есть длина стропила, у вас есть два варианта определения подъема. Найдите время, чтобы установить подобное соотношение, или вы можете решить уравнение теоремы Пифагора. Когда вы выбираете второй вариант, вы знаете, что подъем (b) равен квадратному корню из квадрата c — квадрату, где c — длина стропила, а a — пролет. Это означает, что рост равен корню (42,4 (2) — 40 (2)) = корень 1797,8 — 1600) = 14,06 фута.

При использовании этого бесплатного расчета важно, чтобы у вас был правильный дизайн для нужной высоты. Убедитесь, что если у вас другой тип стропильной фермы, чем простая конструкция с открытым фронтоном, вы используете другое уравнение. Вы должны убедиться, что правильно рассчитали все углы, высоту и размеры. Так вам будет намного проще понять, какой тип стропил и подкосов вам понадобится и как их нужно комбинировать для каждой высоты. Если в стиле открытого двускатного двора, используйте этот расчет для деревянной крыши, стальной крыши или даже фермы односкатной крыши или фермы деревянной крыши.Знание этих размеров даст вам фору при замене крыши.

Как построить односкатную крышу и установить кровельные фермы

Вы думаете построить сарай? Например, чтобы использовать его как сарай для хранения или даже сарай? Если да, то неплохо было бы составить контрольный список того, что необходимо включить в планирование. Важно помнить, что у сарая могут быть особые положения или правила о разрешении на застройку.В Великобритании разрешения на планирование (согласие на планирование) относятся к разрешению, необходимому для законного строительства или изменения способа использования земли. Заявление на получение разрешения на планирование необходимо подать в местный орган планирования (LPA) в вашем районе.

Есть много стилей односкатной крыши на выбор; pent, gable, hip, gambrel, saltbox и другие, но у всех есть стандарты для планирования вашего строительства. Когда вы решите построить свой собственный сарай, очень важно выбрать правильную кровельную систему, при этом следует учитывать три важных фактора.

Стиль — Подойдет ли он к стилю сарая? Будет ли это выглядеть привлекательно? Поскольку сарай будет стоять на ногах в течение многих лет, важно, чтобы крыша подходила к сараю и была привлекательной.

Водонепроницаемый — Предотвращает ли он намокание содержимого и сохранит ли оно сухость? Правильные материалы и конструкция важны.

Бюджет — Будет ли конструкция конструкции крыши рентабельной в течение ее жизненного цикла? Какие материалы понадобятся? Традиционный войлочный стиль, деревянная или глиняная черепица? Вы можете выбрать более современную зеленую крышу для живых растений в качестве привлекательной недорогой альтернативы обслуживания при строительстве односкатной крыши.Подумайте о долговечности материалов и при их выборе. Хотите поменять кровельный материал? Как часто нужно будет менять кровлю, чтобы поддерживать ее в надлежащем состоянии? При тщательном выборе материала возможна экономичная и водонепроницаемая крыша, которая выглядит красиво.

Водонепроницаемые площадки
Крыши имеют три широкие группы уклона, что означает угол или наклон для стока воды. В зависимости от желаемого уклона необходимо выбрать подходящие материалы для достижения желаемого уклона.

Распространенное заблуждение о воде заключается в том, что она течет только под гору, и это не всегда верно, когда речь идет об уровне крыши. Порывы ветра сдувают водяные пленки вверх и преодолевают силу тяжести, заставляя воду проникать между перекрытиями черепицы и в конструкцию крыши. Минимальные стандарты уклона для любой кровельной системы помогают обеспечить водонепроницаемость. Глиняная плитка — твердая внешняя оболочка и водонепроницаемая — поверх водонепроницаемой подложки может быть более подходящим материалом.

Плоская крыша — уклон от 0 до 10 градусов

Плоская крыша имеет уклон 10 градусов или меньше.Основной вариант материалов, используемых для сарая с плоской крышей, — это битумно-минеральный войлок поверх листового металла или фанерного настила. Выбирая плоскую крышу, имейте в виду, что для предотвращения утечки, скорее всего, потребуется более частое обслуживание. В строительной индустрии есть старая поговорка, когда речь идет о плоских крышах: «Есть те, которые протекают, и те, что в какой-то момент будут». Цикл технического обслуживания будет менее распространенным, если наклон будет ближе к 10 градусам, но это произойдет. раньше, чем при использовании более высокого тона.

Важно помнить, что при установке изолированной крыши обязательно оставьте воздушный зазор между настилом крыши и изоляцией для вентиляции. Это поможет предотвратить накопление влаги и стимулировать рост плесени. Кроме того, всегда полезно следовать рекомендациям производителя. Некоторые местные власти также рекомендуют добавить дополнительные 5 градусов к минимальному уклону, установленному производителем, для хорошей меры. Это помогает обеспечить «водонепроницаемость».

Кровля с малым уклоном — от 10 до 20 градусов

Низкоскатная крыша имеет уклон от 10 до 20 градусов, и наиболее распространенными материалами являются черепица и черепица. Следует проявлять особую осторожность и осторожность при использовании водонепроницаемой подложки при установке, и важно следовать рекомендациям производителя.

Скатная крыша — 20 градусов и выше

Скатная крыша имеет уклон 20 градусов или выше.Материалы, обычно используемые для этой степени наклона, имеют свои собственные важные «практические правила».

Бетонная черепица

• Материал, наиболее подходящий для угла наклона 20 градусов и выше.
• Тяжелый материал. По соображениям безопасности необходимо учитывать и учитывать при проектировании конструкции несущую крышу и стены, а также их несущую способность.
• Бетонные блокирующие плитки чаще используются для больших деревянных конструкций, а не для меньших из-за их большого веса.

Глиняная плитка

• Общий угол наклона не менее 35 градусов.
• Жесткая внешняя оболочка — водонепроницаемая
• Доступен в огромном диапазоне цветов, размеров и форм.

Какие бы материалы вы ни выбрали для постройки односкатной крыши, всегда получайте спецификации производителя на продукцию. Они будут включать минимальный уклон крыши, чтобы сарай оставался водонепроницаемым.

Краткое описание конструкции крыши

Проектирование односкатной крыши

Crane Garden Buildings — Планы садовых навесов.

houzz — Планы дворовых и садовых сараев.

Green Roof Training — Руководства по зеленой крыше.

Эко-сарай — Экологичная односкатная крыша для сада.

Red Rose Forest — конструкция односкатной односкатной крыши.

Shed for Easy — Как построить односкатную крышу над дверью.

Shed Made Easy — Планы односкатных навесов.

Shed Plan Gratis — Планы односкатной крыши.

Enviromat — Зеленая односкатная крыша.

Расходы на кровельные материалы сарая

Рулон минерального кровельного материала идет в комплекте со стандартным садовым навесом; однако они, как правило, находятся на низком уровне качества с короткой ожидаемой продолжительностью жизни — от 3 до 5 лет и, как правило, нестабильны.Любое повреждение односкатной кровли может привести к проникновению воды и повреждению конструкции навеса.

Следующий шаг — фетровая черепица или кровельная черепица — ожидаемый срок службы 15 лет. Начиная с нижней части крыши, черепица укладывается внахлест примерно на 150 мм. Это повторяется до тех пор, пока не будет достигнут конек, а на самом верху крыши не будет использоваться конек.

Деревянная черепица — ожидаемый срок службы 30 лет, имеет слой подложки на дне и крепится к обрешетке.

Калькулятор расчета односкатной крыши

Расчет каркаса крыши

Как рассчитать стропило односкатной крыши при наличии более одного ската крыши

Расчет метрических стропил — стропила вальмы / долины и домкраты

Фотографии конструкции односкатной крыши

Обычные стропильные фермы и другие типы кровельных ферм — с описаниями

Общие фермы крыш и двускатные концевые крыши

Конструкция крыши собора — с вентиляционными желобами и без них

Кровельные стропила и фермы

Что лучше: стропила или фермы? Это зависит от того, к чьему мнению вы прислушиваетесь.Некоторые строителей старой школы предпочитают стропила, но новой школы строителей любят, чтобы фермы были построены за меньшее время и более экономичны и эффективны; меньше времени на строительство — меньше часов.

Что такое стропила? Стропила поддерживают настил крыши и представляют собой серию наклонных балок, идущих от бедра или конька до стеновой плиты (карниза или нисходящего склона). Два стропила составляют пару . Стропила склонны к обрушению при горизонтальном движении; это известно как стеллаж.

Что такое фермы? Деревянные стропильные фермы — это структурные каркасы, которые поддерживают крышу, перекрывая пространство (известное как залив) над комнатой. Фермы обеспечивают продольную поддержку благодаря добавленным балкам, используемым в конструкции конструкции фермы.

Как построить фермы односкатной крыши

Построить фермы навеса

Как построить фермы для односкатной крыши в стиле амбара

Мега Сарай: Строительство и установка стропильных ферм

Строительная стропильная система для сарая, сарая или крошечного дома

Установка ферм на навес

Как построить стропила для односкатной крыши

Как спилить стропило

Как расположить стропила на крыше

Стропила двускатной крыши

Кровельные стропила Габрел — Узнайте, как построить крышу сарая

Коньковые и балочные стропила

Стропила вальмовой кровли

Строительные стропила

Коньковая балка и стропила

Строительство и установка стропил

Джек рафтерс

Обрамление вальмовой крыши — быстро и легко

Независимо от того, какой тип сарая вы строите — маленький, средний или большой — необходимо тщательно продуманное планирование.
