Как правильно скрепить брус между собой: Как крепить брус между собой: все способы соединения

admin

Содержание

Крепление брусьев между собой: продольное и в углах

В настоящее время стало очень популярным строить дома из экологически чистого материала – дерева. Чтобы постройка не промерзала зимой, не проседала и была устойчивой, необходимо знать, как крепить брус правильно.

Для того, чтобы дом не промерзал в холодный период и был надежным, необходимо правильно укладывать брус при строительстве сруба.

От того, насколько верно произведен монтаж, будет зависеть долговечность деревянного дома или бани. Поэтому к процессу установки бруса следует подходить очень ответственно.

Что такое брус?

Брус – это бревно, прошедшее обработку на станке и имеющее прямоугольную форму.

Брус представляет собой бревно, которое обрабатывают на производственном станке. Он имеет один недостаток – это получившиеся при монтаже швы, через которые происходит продувание. Так происходит потому, что у него нет внутреннего паза, как у бревна. Но данная проблема легко решается. В этом случае при возведении дома следует чередовать брус различной высоты, тогда швы получаются меньше.

Одним из преимуществ бруса является то, что он практически не подвержен усадке. Поэтому стены из него можно сразу устанавливать на фундамент. Так как углы постройки очень уязвимы, то этим местам следует уделять особое внимание. Их необходимо тщательно утеплять.

Сам процесс монтажа стен из этого материала несложен, и его можно осуществить своими руками. Главное при работе с ним – помнить, что существуют разные способы его крепления. Так, один способ применим для стропил и балок, другой – для внутренних стен и т.д.

Вернуться к оглавлению

Крепление бруса в углах

Потребуется:

  • топор;
  • пила;
  • металлические пластины;
  • скобы;
  • нагели;
  • дрель.

Чтобы состыковать брус в таком месте, как угол, применяются такие способы крепления, как соединение встык, с остатком или без остатка, а также Т-образное соединение, используемое для внутренних стен.

Крепление “встык” является самым простым способом крепления бруса.

Самый простой способ – это крепление встык. Его недостатком является то, что он уязвим для ветра, то есть стены во время заморозков подвержены промерзанию и, конечно, продуванию. Установка поверхности между собой происходит при помощи металлических пластин на гвоздях с шипами. В этом случае два бруса следует уложить на опору, затем очень плотно соединить их концы и закрепить скобами.

Чтобы срастить между собой брусья с остатком, необходимо использовать крепление с замочным пазом. Для этого паз делается в полдерева, то есть на половину толщины бруса. Таким образом, нужно смонтировать первый венец сруба. Далее для крепления следует использовать коренные шипы либо нагели. Это нужно для того, чтобы предотвратить в дальнейшем сдвиги по горизонтали и вертикали.

При следующем способе, без остатка, также можно применить соединение в замок. При этом нужно воспользоваться нагелями, диаметр которых 30 мм, а длина – до 25 мм. Сначала брус следует установить на паклю и просверлить для них отверстия. Затем необходимо рассчитать глубину, на которую он будет устанавливаться, и учесть его высоту. Нужно помнить, что глубина должна быть выше длины самого бруса в 1,5 раза.

Еще один вариант – Т-образное соединение, при котором можно применить метод с замочным пазом или прямым пазом, симметричным трапециевидным шипом или прямоугольным трапециевидным шипом. На изготовление шипов уходит много времени, так как они могут иметь различную форму. Поэтому этот способ не популярен. В основном при сборке бруса применяют нагель. Сами соединения, находящиеся в углах, следует закреплять при помощи скоб, либо болтов, либо гвоздей.

Вернуться к оглавлению

Продольное крепление бруса

Потребуется:

  • топор;
  • пила;
  • дрель;
  • накладки.

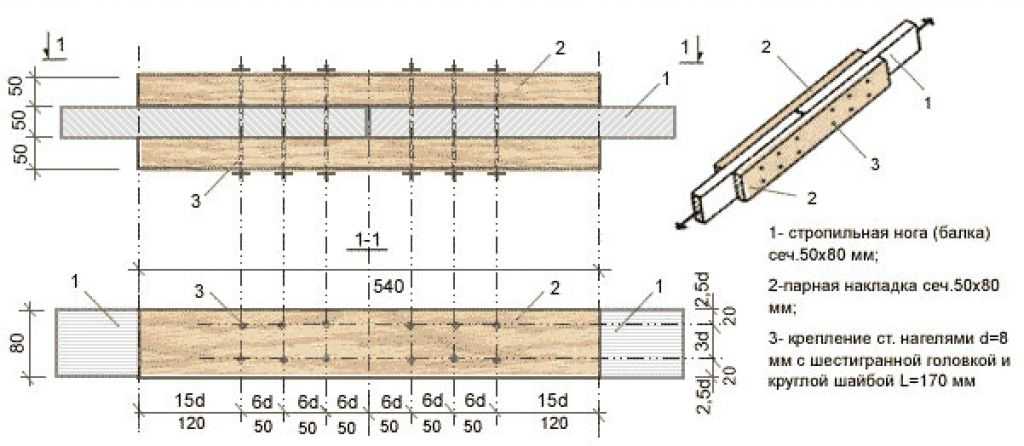

Схема продольного крепления бруса.

Брус можно сращивать продольно только на таких участках постройки, как внутренние стенки и простенки. Важно, чтобы крепление получилось качественным и прочным, потому что места стыков могут подвергаться деформации. Чтобы избежать неблагоприятных последствий, все шипы и все углубления в процессе работы вымеряются с помощью специального шаблона. Необходимо следить за тем, чтобы места стыковок получились ровными и чтобы поверхности плотно прижимались друг к другу. Если соединение осуществляется в углах, то в них закладывается дополнительное утепление.

В качестве альтернативы можно срастить между собой два бруса с помощью прямого замка. Этот способ является самым простым и наиболее популярным, так как довольно прост в применении. Прямой замок можно выпилить либо вырубить в полдерева. Затем подготовленные поверхности нужно просто подогнать друг к другу.

Для сращивания бруса можно применить центральный шип, который способствует тому, чтобы соединение было устойчивым. А можно добавить еще один для большей прочности. Для этого необходимо сделать под него гнездо, глубина которого должна быть немного больше его размера. Сам размер шипа нужно рассчитать так, чтобы он имел длину, которая больше ширины бруса в 2 раза.

Продольное крепление поверхности можно выполнить при помощи накладок, которые могут иметь косую или прямую форму. При этом у бруса сначала следует выпилить торцы под необходимую накладку, а затем место стыковки прижать следующим венцом сруба. Для того чтобы соединения во внешних стенах получились устойчивыми, комбинируется накладка с центральным шипом. При сращивании поверхности можно использовать шпон. В этом случае у брусьев, которые нужно состыковать, в торцевых местах выпиливаются для них отверстия. Чтобы закрепить поверхности более плотно, следует в подготовленных выемках сделать дополнительные отверстия, в которые нужно забить клин.

Вернуться к оглавлению

Как правильно монтировать стропила?

Схема стропильной системы.

Потребуется:

  • пила;
  • дрель;
  • болты;
  • металлические пластины.

При возведении постройки из бруса многие сталкиваются с такой проблемой, как соединение его под разными, да еще и непрямыми углами. В основном это затрагивает момент монтажа стропил. В данном случае брусья между собой можно закрепить с помощью шипов. В процессе их выпиливания необходимо учитывать угол, под которым будет происходить состыковка.

Монтировать укрепления можно с использованием болтов. Для этого сначала следует произвести установку поверхности, а затем просверлить отверстия для болтов. Этот способ помогает достаточно точно рассчитать угол стыка для каждой балки.

Чтобы установить два бруса, которые укладываются между собой крестообразно, необходимо применить метод распила в полдерева. Затем закрепить с помощью металлических пластин. Для крепления стоек следует использовать либо железные уголки, либо горизонтальные Т-образные накладки, либо скобы, либо угольники, конфигурация которых зависит от угла соединения.

Как крепить брус к брусу своими руками

В данной статье мы расскажем, как правильно крепить брус к брусу своими руками.

Содержание

  • 1 Крепление анкерами бруса нижней обвязки

  • 2 Крепление бруса к ростверку

  • 3 Типы соединения бруса

  • 4 Принцип угловой фиксации бруса

  • 5 Типы выборок на углах

  • 6 Крепление бруса уголками

  • 7 Варианты крепления

  • 8 Способы установки стоек из бруса

  • 9 Укосины, закрепляющие стойки

  • 10 Крепление балки перекрытия

Крепление анкерами бруса нижней обвязки

Брус для каркаса должен быть сухим, если он не высох, тогда после монтажа сразу обшивают каркас из бруса ОСБ.

Весь материал обработайте специальным антисептиком.
Заранее подготовьте необходимые крепежные элементы.
Перед закупкой бруса обязательно точно просчитайте необходимый размер каркаса обшивки, если этого не сделать, то при увеличении толщины (незапланированной) нужно будет добавлять в каркас мелкие детали, что не является хорошим началом при построении каркасной основы.
Нижняя обвязка брусом производится по принципу укладки на ростверк (предварительно выложен рубероид).

Обратите внимание! Перед обвязкой необходимо обязательно покрыть фундамент рубероидом (подойдет дешевый) или пленкой, в противном случае повреждается брус (когда стройка заморожена несколько месяцев).

Крепление бруса к ростверку

Если нет рубероида, можно покрыть фундамент обычной пленкой, которая защитит бетон от влаги и образования бетонного молочка. Когда фундамент готов к укладке бруса, проверьте плоскость ростверка уровнем, чтобы убедиться в его идеальной ровности. На эту поверхность накладывают брус, необходимый для нижней обвязки, при этом брусья стыкуют методом выборки на углах.

Типы соединения бруса

Выборка может быть в полдерева или в лапу. Вариант в полдерева подразумевает ровный срез в половину толщины бруса (для соединения с другим брусом). Вариант крепления в лапу подразумевает собой срез под углом в 45% от середины бруса к нижнему концу (или верхнему, зависит от того, где будет один из брусьев при креплении).

Принцип угловой фиксации бруса

При креплении бруса по принципу угловой фиксации используют одни из вариантов:

  • соединение анкером;
  • крепеж гвоздями 150мм;
  • крепление при помощи деревянного нагеля.

Типы выборок на углах

Нагель должен быть из сушеного дуба, с выступом над поверхностью бруса на 6-8 см, диаметр нагеля всегда равен диаметру отверстия для крепления. Перед креплением брусья сверяют: они должны быть равны по диагонали и углам.
При нижней обвязке брус крепится к фундаменту при помощи гаек с широкими шайбами. Шайба улучшает крепление с фундаментом, потому что увеличивает плоскость сцепления двух поверхностей. Гайку подбирают под ключ – шестигранную, другие варианты не подходят.

Крепление бруса уголками

Когда брусья нижней обвязки соединяют гвоздями или нагелями — угловой анкер не требуется. Если углы были закреплены по-другому, без нагеля или гвоздей, то первый анкер крепится в угол в месте, где соединяются брусья.

Обратите внимание! Вертикальные стойки каркасного сооружения устанавливают после того, как завершен процесс нижней обвязки брусьев. Когда работают над установкой стоек, начинают с угловых каркасов.

Варианты крепления

Если нижняя обвязка на гвоздях или анкерах, то угловая стойка крепится при помощи стального уголка.
После крепления нижней обвязки нагелем надевают угловые стойки на оставленные выпуски 6-8 см.

Способы установки стоек из бруса

Фиксация неугловых стоек производится двумя способами: методом вырубки, стальными уголками. Уголки надежней держат конструкцию, имеют только один недостаток — стоимость. Сами уголки крепят к брусу при помощи саморезов. Метод вырубки подразумевает крепление с помощью специального углубления, имеющего глубину 50% от толщины нижней обвязки. Пример: если брус имеет толщину 80 мм, тогда глубина вырубки составит 40 мм.

Укосины, закрепляющие стойки

Обратите внимание! Неугловые стойки обязательно скрепляют укосинами, которые держат конструкцию и не дают ей расшатываться. Укосины нужны до того момента, пока не будет сделана верхняя обвязка конструкции брусьями, после этого укосины можно снять.

Крепление балки перекрытия

Брусья верхней обвязки удобнее стыковать на вырубке или при помощи уголков из оцинкованной стали. Если выбран метод вырубки, тогда необходимо сделать точные разметки под вырубку на каждый вертикально установленный брус (стойка). Пазы верхней обвязки должны совпадать с пазами нижней обвязки, в противном случае получится перекошенная конструкция, которая постепенно сама развалится.
