Как правильно соединить деревянные балки между собой: Соединение балок перекрытия между собой

как нарастить, какие способы соединения используются для удлинения?

В ситуациях, когда нет возможности приобрести достаточно длинные пиломатериалы для строительства перекрытий, существует немало способов решения данной проблемы.

Можно воспользоваться так называемым методом сращивания двух коротких балок так, чтобы на выходе получилась одна балка нужной длины.

Об особенностях и видах удлинения и соединения балок далее в статье.

Содержание

• 1 Что собой представляет удлинение?
  • 1.1 В каких ситуациях применяют?
  • 1.2 Когда это невозможно?
• 2 Подходящие для этого способы
  • 2.1 Как состыковать замком?
  • 2.2 Нарастить с клином
  • 2.3 Соединить досками
• 3 Каких правил следует придерживаться?
• 4 Инструменты и материалы для работы
• 5 Пошаговая инструкция
• 6 Ошибки в процессе соединения
• 7 Заключение

Что собой представляет удлинение?

К методу сращивания балок строители прибегают в том случае, когда для прокладки перекрытий не хватает длины досок или бруса, который был выбран для этих целей. Поскольку работы по началу строительства стропильной системы начинаются после возведения коробки, в конце остается много фрагментов пиломатериалов, и их также можно применять в строительстве.

Балки сращивают также при строительстве дома из бруса или бревен на любом этапе, будь то стены, нижний венец или стропильные ноги. То есть, технология наращивания подходит для любых элементов дома, имеющих достаточно большое сечение, на которые не происходит большая нагрузка сверху, способная согнуть пиломатериал в дугу.

В каких ситуациях применяют?

Бывают ситуации, когда в расчетах происходят изменения, ширину колодца увеличивают, а материал уже закупили, и он перестает соответствовать требуемой длине. В данном случае нет нужды приобретать другие пиломатериалы, тратить большие средства. Можно прибегнуть к технологии сращивания двух бревен, за счет чего будет достигнута необходимая длина бруса или бревна.

Соединение древесины происходит 3 способами:

• по длине;
• по ширине;
• под углом.

Два последних способа применяют для утолщения бруса, а первый, по длине, для наращивания длины. Стандартные размеры, выпускаемого на рынке бруса редко превышают 6 м. В то время как необходимая длина балки может быть и 10 м. В таком случае удлинение за счет второго бруса с таким же сечением будет правильным решением.

Когда это невозможно?

Каким бы крепким не был замок на стыке 2-х брусков, это место все равно останется самым уязвимым на всем погонном метре. Поскольку нарушается монолитность дерева, в данном месте, оно может высыхать, деформироваться. Плюс, нужно учитывать дополнительный вес, который будет оказываться с чердака или второго этажа: утеплители, мебель, вес человека и т.д.

В результате место на стыке со временем может ослабнуть и вся конструкция обвалится, особенно если наращивание происходило не 1 бруса, а нескольких. Замок должен приходиться на ту часть перекрытия, на которую происходит меньше всего воздействия, например, там, где перекрытие ближе всего к стене.

Если соединение приходится где-то по центру, то такой дом должен иметь внутреннее перекрытие, еще одну комнату. Это перекрытие внутри помещения будет поддерживать уязвимое место. Или же в комнате устанавливают дополнительную колонну или несколько колонн, поддерживающие потолок. При таком подходе сращенные бруски будут такими же долговечными и безопасными, как и монолитные.

Также нельзя производить сращивание балок с малым сечением. Чем больше ширина дома, тем сечение должно быть крупнее. Расчеты необходимой толщины бруса производят согласно таблице:

Подходящие для этого способы

Вариантов сращивания балок существует множество, отличаются они методами, которых всего 3:

• при помощи вырезания замка;
• с применением клина;
• при помощи дополнительных досок.

Желательно, чтобы любой из перечисленных способов включал дополнительное крепление болтами, хомутами, клеем и другими вспомогательными элементами. В противном случае есть риск смещения бруска.

Как состыковать замком?

Данный способ самый разнообразный из всех, требующий точных расчетов. Со стыковочных концов 2-х брусков бензопилой или при помощи ножовки выпиливают форменные замки, которые при соединении захватывают друг друга, превращая 2 малые балки в 1 большую. Самыми распространенными способами выпиливания являются:

• притык вполдерева;
• с торцевым гребнем;
• сковороднем;
• в косую накладку;
• косой прируб с зубом и т.д.

Каждый из них имеет варианты. Где-то используется несколько гребней или шипов, где-то один.

Иногда вырубы комбинируются, например, срез вполдерева делают косым. Принцип действия всегда один: на каждом брусе со стороны стыка расчерчивают места вырубки, срезают лишнее. Стыковочный брус должен иметь такой же рисунок, но в отзеркаленном виде.

Нарастить с клином

Метод с клином чаще всего делается для косого выруба внакладку. Два бруса вырезают по рисунку, соединяют в центре и вбивают брус по ширине, соответствующий ширине балки. Этот метод считается наиболее прочным, но и самым сложным, поскольку необходимо соблюдать высокую точность расчетов сразу для 3-х элементов.

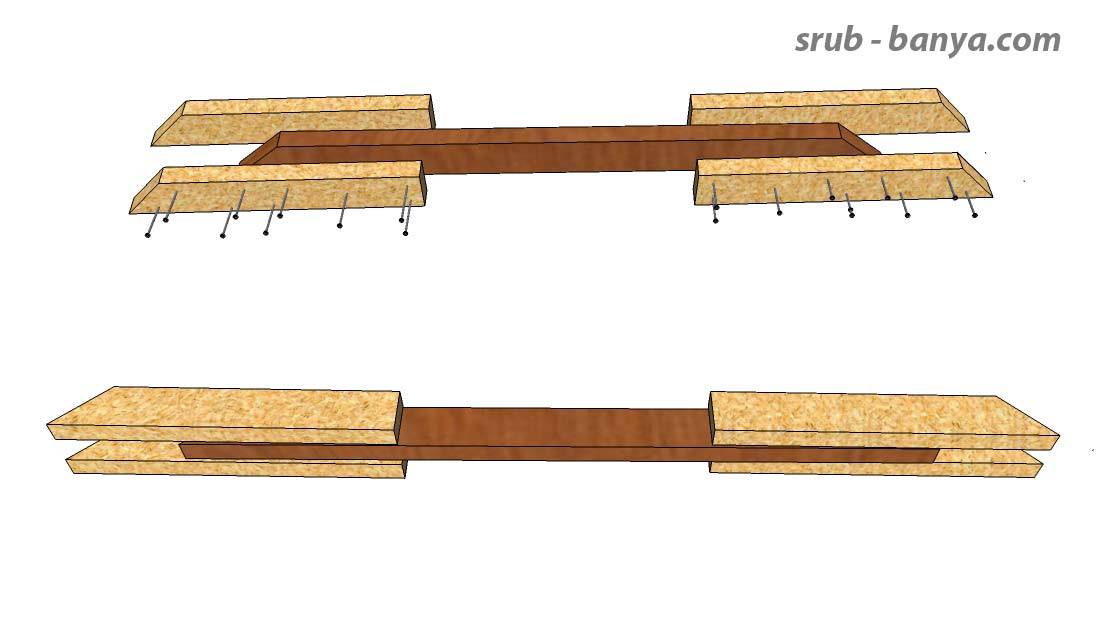

Соединить досками

В данном случае в брусьях не вырезают замки и не вбивают клинья. Они держатся только за счет досок с 2-х или 4-х сторон, которые закрепляют болтами к поверхности соединяемых балок. Эстетичность в данном случае страдает. Но при данном способе остается возможность ремонтировать стыковочные места, менять утеплитель. Болты закрепляют в шахматном порядке, используя резиновые шайбы.

В некоторых случаях балки просто прикладывают одну к другой и скрепляют 4-6 болтами, не используя ни доски, не вырубки. Смещение на стыке в обоих случаях исключено. Данный способ подходит для мелкокалиберного бруса или досок.

Каких правил следует придерживаться?

Помимо основных расчетов по длине балок и вырезов, с помощью которых будет происходить соединение, необходимо учитывать и другие нюансы, позволяющие удлинить и установить перекрытие качественно.

1. Для сращивания балок выбирают древесину одной породы и желательно одного цвета, если балки не будут скрыты под отделкой. Разные породы дерева ведут себя по-разному, некоторые более крепкие, другие больше подвержены растрескиванию.
2. Процент влажности материалов не должен превышать 15%. Это должно быть высушенное дерево, которое в процессе эксплуатации не ссохнется, образовав щель в районе сцепления. Если не удается добиться одного показателя для 2-х брусков, разница не должна превышать 3%.
3. Дерево выбирают качественное, без дефектов, синевы, гнили. Не стоит рисковать, стараясь сэкономить, особенно когда речь идет о чердачном перекрытии.
4. Перед установкой балок и соединением, пиломатериал необходимо обработать антисептиком и антипиренами.
5. После склеивания частей, остатки клея необходимо убирать на месте. Когда он высохнет, очистить поверхность будет сложнее.
6. Сращивание производят по вертикали относительно лицевой стороны. То есть сам разрез должен быть параллелен потоку ветра, чтобы избежать продувания через щель.
7. На стыке перед соединением прокладывают слой утеплителя. Древесина не должна соприкасаться друг с другом в месте разреза. Если части бруса начнут высыхать, утеплитель в районе замка предотвратит продувание.
8. Брус для сращивания выбирают одного калибра (одной толщины).
9. Удлиненный брус не должен утолщаться в месте соединения.
10. Сращивание балок необходимо делать в разбег, не по одной линии, чтобы не создавать давление на один, наиболее уязвимый участок перекрытия.

Инструменты и материалы для работы

Перед выполнением основной работы по вырезанию замков, необходимо учесть и подготовить все необходимые инструменты, чтобы они в нужный момент оказались под рукой.

Что понадобится для работы:

• линейка и угольник;
• маркер;
• топор;
• стамеска;
• бензопила;
• электродрель;
• канцелярский нож;
• стамеска;
• болты, гайки, ключ к ним;
• антисептические средства и антипирены.

Также может понадобиться шлифовальная машинка или шкурка для придания гладкости вырезанным поверхностям.

Пошаговая инструкция

Когда все инструменты готовы, древесина обработана и зачищена, можно переходить к основной работе по выпиливанию стыков. Выглядит она следующим образом.

1. Каждый рабочий брус выравнивают по краям. Для этого используют угольник, которым измеряют каждую из 4 сторон бруса, чертят контрольную линию и срезают при помощи бензопилы или циркулярной пилы с 2-х широких сторон. Если диска не хватает по всей длине, остаток спиливают вручную ножовкой.
2. Далее прочерчивают сам рисунок, линии на брусе также со всех 4-х сторон.
3. Бензопилой или ножовкой создают надрезы. Если нет уверенности, чтоб мастер при помощи бензопилы сделает точный надрез, лучше использовать ручную пилу. В данном случае погрешности сильно скажутся на качестве стыков, восстановить или заделать их будет крайне сложно или невозможно.
4. После выполнения надрезов, ненужный кусок бруса аккуратно удаляют при помощи стамески и молотка.
5. Когда лишние части с обоих брусков удалены, необходимо приложить один брус к другом, чтобы проверить точность соединения. Как правило, на стыке всегда присутствует незначительная щель, она не должна превышать 1 см. В этом месте будет проложен джут.
6. Далее обе части склеивают или соединяют при помощи болтов, предварительно просверлив дрелью отверстия. Идеальным вариантом будет склейка и соединение болтами.

Доски сращивают методом внахлест. Поскольку пиломатериал мелкого сечения, его нельзя подпиливать и удалять какие-либо, даже незначительные части. Таким образом, доски соединяют при помощи 4-6 болтов.

Длина нахлеста варьируется с 20 до 50 см в зависимости от длины самой балки. При установке готовых балок на бетонные стены, их необходимо изолировать рубероидом или аналогичным материалом, чтобы доска не соприкасалась с поверхностью другого материала.

Ошибки в процессе соединения

Наибольшего внимания в данной работе требуют сами расчеты при создании замка, а также точность его выпиливания.

Перед удлинением необходимо осмотреть брус или доску и отбраковать его, если в местах планируемого соединения имеются трещины.

Пока древесина монолитная, они не влияют на ее целостность, но если повредить ее в уязвимом месте, при спиливании данная щепка отлетит и создаст ненужный зазор.

Второй момент связан с выбором инструмента. Это должен быть высокоточный электро или бензоприбор, который сможет создать ровную линию, не захватив и не обтесав лишний участок. Самым точным инструментом, вызывающим доверие, является острая ручная пила.

Также нужно учитывать размер по длине замка. Он не должен быть слишком мал, чтобы конструкция держалась крепко. Чтобы избежать ошибок, необходимо воспользоваться готовыми проектами и расчетами для определенной длины замка по отношению к балке.

Заключение

Правильно подобранный метод сращивания балок перекрытия может не только сэкономить средства на докупку недостающих материалов, но и укрепить систему в целом. Главное условие в данной работе, это точность расчетов для определенного вида пиломатериала. Если учитывать правила и рекомендации по сращиванию, то работу можно выполнить самостоятельно, без привлечения мастера.

Сращивание балок перекрытия: основные требования

Когда основное строительство домов – возведение капитальных стен – практически закончено, нужно подумать и об организации перекрытий, а также внутренней и внешней отделке частного дома. Часто к этому моменту уже основные материальные ресурсы владельцев участков исчерпаны или подходят к концу. А иногда бывает и так, что остается множество строительного материала, который хорошо было бы использовать в строительстве. Тогда настоящим спасением может стать сращивание балок перекрытия.

Балки чаще всего представляют собой деревянные брусья прямоугольного сечения.

Это значит, что для получения одной полноценной балки необходимо соединить несколько кусков одинакового сечения. Конечно, это соединение должно быть крепким, чтобы получившийся элемент мог быть использован для реализации перекрытий частных домов. Конечно, возведение дома – это сложная долгосрочная работа. Некоторые владельцы, которые не могут себе позволить возведение капитальных стен, используют каркасные варианты строения стен. Что это значит? Каркасные стены возводятся из толстых несущих балок, как деревянных, так и металлических. Они крепятся по краям, а также в местах, где будут смонтированы перекрытия. Каркасные стены обязательно нуждаются в заполнении. Для этого, как правило, используются сыпучие материалы или же минеральная вата.

Что такое перекрытия на самом деле

Перекрытия бывают нескольких видов; например, по своему местоположению они делятся на:

‬Прежде чем установить деревянную балку, ее необходимо обработать антисептическим раствором.

• цокольные – они, как правило, располагаются между первым этажом и подвалом частного дома;
• межэтажные – эти виды перекрытий располагаются между этажами;
• чердачные – они отделяют жилые этажи от чердака.

Кроме того, перекрытия могут быть разделены и по виду строительных материалов, из которых они производятся: балочными или плитными. Любые перекрытия, независимо от того, какими они являются и из каких материалов сделаны, должны обеспечивать теплоизоляцию, а также звуко- и гидроизоляцию. Они могут и должны обладать повышенной прочностью, жесткостью и пожаробезопасностью. Кроме того, если перекрытия являются деревянными, нужно обеспечить их от гниения или плесневения. Определиться с видом перекрытий, которые буду сделаны в каркасном доме, нужно еще задолго до строительства, так как конструкции балочных или плитных перекрытий полностью отличаются друг от друга.

Вернуться к оглавлению

Основные требования к перекрытиям

1. Конечно же, на первом месте находится прочность.

Перекрытия не только должны выдерживать свой вес, им необходимо еще и нести определенные нагрузки. А если опорами для перекрытий будут каркасные стены, это имеет большое значение.

Так, по всем правилам, любые междуэтажные перекрытия, организованные в жилых зданиях, обязаны выдерживать общую, но равномерную по всей площади нагрузку в размере около 200 кг/м² на практике обычно строят перекрытия, готовые и к более высоким нагрузкам. Зато чердачные перекрытия менее прочные. Усиливать ли перекрытия или нет – это зависит от того, что именно будет находиться в комнате – рояль, шкаф, тренажеры и т.д.

При монтаже перекрытия должна предусматриваться достаточная степень его звукоизоляции,‭ ‬величина которой устанавливается нормами или специальными рекомендациями по проектированию зданий того или иного назначения.‭

2.Жесткость. Кроме того, что перекрытие должно выдерживать нагрузки, оно не должно прогибаться под ними. Если же перекрытия прогибаются, они рано или поздно могут подвергнуться деформации, что приведет к разрушению.
3.Тепло- и звукоизоляция. Смонтированные перекрытия должны обеспечивать и защиту помещения от проникновения в него как воздушного, так и ударного шума из нижеразмещенных комнат. Для этого при организации перекрытия используется специальный минеральный или любой другой утеплитель, который обеспечивает погашение шума любого вида, а так же сохраняет тепло в помещении. Стандартным размером слоя утепления является 150 мм. При устройстве подобных конструкций применяют и различные инструменты. Это:

• бензопила;
• угольник;
• топор;
• молоток;
• электродрель;
• строительный нож;
• стамеска.

Вернуться к оглавлению

Балочные перекрытия. Особенности

Деревянное перекрытие‭ ‬выполняется из деревянных балок хвойных и лиственных пород.‭

Используемые балки для перекрытий могут быть из различного материала: дерева, металла, железобетона. Конструкция при использовании любого из вышеперечисленного строительного материала одинакова. Перекрытия из дерева в большей части случаев производятся с помощью несущих балок, самого пола, обязательного межбалочного заполнения и необходимого отделочного слоя потолка. Звуко- и теплоизоляция может быть обеспечена настилом, так называемым накатом. Перекрытие напоминает этакий «бутерброд», где все слои должны присутствовать в необходимом размере для того, чтобы получился нужный результат. В основном балочные перекрытия как междуэтажные, так и цокольные и чердачные очень похожи друг на друга. Они отделяют жилые помещения дома от не жилых. Даже монтаж их проводится одинаково, за исключением некоторых нюансов.

Межэтажные перекрытия должны монтироваться несколько по-другому, так как с двух сторон у них находятся комнаты, а не хозяйственное пространство. Деревянные балки перекрытий должны быть уложены, как правило, параллельно друг другу по короткой стороне пролета. Если балки располагаются не близко друг к другу, расстояние между ними должно быть одинаковым. При устройстве балочных междуэтажных перекрытий в первую очередь нужно закрепить балки. В зависимости от того, какие стены реализованы при строительстве домов – каркасные или капитальные – оставляются специальные зазоры для закрепления балок.

Таблица соотношения ширины пролета и ширины укладки балок.

1. Если же стены домов капитальные и выполняются из дерева, то заранее готовить «гнезда» для балок необязательно – достаточно будет уже при монтаже балочных перекрытий вырезать подходящие зазоры для укладки перекрытий. Однако каркасные стены нуждаются в специально подготовленных «гнездах».
2. Если используются деревянные балки для перекрытий, то необходимо предварительно обработать концы балок для предотвращения их гниения или преждевременного разрушения.
3. Для ширины пролета нужно брать соответственное сечение балок: чем больше ширина, тем толще балка (см. Таблица 21). Если же ширина пролета достаточно велика, а бруса подходящего размера нет, то можно провести сращение имеющихся балок, чтобы достичь нужной толщины. Это, конечно, может привести к общей не прочности конструкции.
4. Для обеспечения жесткости получившуюся составную балку необходимо надежно фиксировать в местах соединения. Желательно использовать такие строительные элементы вразнобой – то есть чтобы места соединений в этих балках не находились друг напротив друга. Таким образом, давление на места, где сращиваются балки, минимизируется и за счет этого достигается дополнительная прочность.

Чтобы балки под весом перекрытия не прогибались,‭ ‬их необходимо класть на определенном расстоянии‭.

Кроме того, при организации перекрытий можно использовать не только деревянный брус. Для этого подойдут и бревна нужного диаметра. Конечно же, их нужно обтесать со всех сторон. Это, несомненно, будет и дешевле – ведь пиломатериалы на строительном рынке стоят гораздо больше, чем круглый лес. Однако при этом нельзя использовать «свежие» бревна. Для того чтобы применять их при монтаже перекрытия, нужно выдержать круглый лес хотя бы полгода – год в сухом месте, иначе перекрытие «поведет» и это будет являться причиной деформации всего дома.

После укладки деревянного бруса или обтесанных бревен необходимо произвести настил наката. Для этого к балкам с помощью гвоздей крепят специальные черепные бруски с сечением 5х5 см, и уже на них накладывают выбранные доски наката; часто мастера делают так, что нижняя часть балки, используемой для перекрытия, равняется с накатом. Это способствует дальнейшей беспроблемной отделке потолка.

При укладке наката не обязательно использовать полноценные деревянные доски – вполне сгодится и «горбыль». После наката идет теплоутеплитель. Он может быть совершенно разным – от минеральной ваты до опилок. Так же как и с балками, накат должен просохнуть. Кроме того, перед тем, как уложить утеплитель, нужно проложить накат бумагой. Если же принято решение использовать опилки или другие сыпучие материалы, то их количество не должно превышать трех четвертей высоты балки.

После закладывания утеплителя поверх балок укладывают толь или рубероид, а уж потом – лаги. Однако в большинстве случаев лаги не укладывают, если брусья перекрытий находятся рядом друг с другом. Если же балки располагаются далеко друг от друга, то лаги необходимы для создания сплошного перекрытия. При монтаже цокольного и чердачного перекрытий могут не использоваться такие элементы, как утеплитель и накат. Для засыпки логично будет засыпать гравий, и покрыть рубероидом.

Вернуться к оглавлению

Сращивание балок и некоторые характеристики

Итак, от теории – к практике. Если в наличии есть тонкий брус или короткий брус, а денег на покупку нового прочного бруса нет, то нужно рассмотреть всевозможные варианты сращения существующих деревянных брусков для последующего использования их в организации межэтажного, цокольного или чердачного перекрытия. Как правило, соединение деревянных пиломатериалов приходится осуществлять чаще всего по длине (так называемое сращивание), ширине (так называемое сплачивание) или под углом (так называемая вязка). Если есть короткий брус, то при строительстве их чаще всего соединяют по длине. При этом используют специальные металлические скобы, хомуты и крепления. Однако при желании можно обойтись и без этих приспособлений. В этом случае получившийся брус будет непрочным, что категорически не подходит для организации перекрытия любого вида. Основными видами сращивания балок, бревен и брусков являются:

• сращивание внакладку;
• сращивание вилкой;
• сращивание шипом;
• сращивание в замок.

1. Первый способ – внакладку – заодно является и самым простым в исполнении. Для него потребуется ножовка или стамеска. При использовании этого способа два конца балки прорезаются ножовкой посередине на некоторое расстояние. Потом делается одинаковый скол с применением стамески – прямой или же диагональный. При таком соединении необходимо использовать скобы или хомуты, чтобы можно было использовать сращенную балку для монтажа перекрытия.
2. Второй способ – вилкой – является более прочным. Однако он подходит, если в наличии имеются толстые балки. Для этого один из концов балки нужно разделить на три части и аккуратно , с помощью ножовки, выпилить середину. А в торце другой балки нужно оставить только середину, и спилить краевые части. Потом балки соединяются в стык – серединная часть на торце одной из балок должна прочно поместиться между двумя краевыми частями в торце другой балки. Кроме того, балки в местах соединения должны обязательно крепиться с помощью металлических скоб или зажимов.
3. Третий способ – шипом – тоже считается более прочным, чем первый. При этом виде сращивания шипом используются шипы разной формы: круглые или плоские. В редких случаях используются фигурные шипы. Их можно как непосредственно вырезать из дерева, так и создать специальную «шпильку», которая будет вставлена и закреплена в торце одной из балок. Кроме того, шипов может быть больше, чем один: например, два, три или пять. И, конечно же, в месте соединения балки должны быть надежно скреплены и металлическими скобами.
4. Четвертый способ – замком – он является наиболее трудоемким. Но и более прочным. Разновидностей замковых соединений много, но основные используемые – это сращивание замком угловое и сращивание замком с использованием шипа.

Вернуться к оглавлению

Нюансы, которые присутствуют при устройстве

Основными нюансами при сращивании существующих в наличии балок являются:

1. Площадь стыкуемой части балки. Чем она больше, тем крепче и надежнее будет соединение, а значит, и использовать такую балку можно даже при планируемых огромных нагрузках.
2. Стыковка может проводиться как специальным столярным клеем, так и металлическими креплениями. Если используется клей, то соединенные торцы необходимо положить под гнет до совершенного высыхания клея. Сочетание столярного клея и металлических креплений усиливает прочность.

Если возведение перекрытий проводится самостоятельно, то владелец сам должен оценить, как именно стоит срастить имеющиеся в наличии балки. Однако если все строительные работы выполняются нанятыми специалистами, то стоит прислушаться к рекомендациям бригадира.

Столярные изделия из деревянного каркаса | Соединения стоек и балок

Что такое деревянные каркасные столярные изделия?

Столярные изделия — это способ, которым бревна скрепляются вместе для образования деревянного каркаса или столба и конструкции. Столярные изделия могут быть традиционными — из пазов и шипов, скрепленных деревянными колышками, или могут использоваться стальные соединения, скрепляющие древесину вместе. Он может быть простым или сложным. Простые рамы стоек и балок могут использовать соединения внахлест, в то время как деревянные рамы будут использовать различные пазы, шипы, ласточкины хвосты и плечи. В конструкции Heavy Timber используются балки и косоуры, которые соединяются болтами и косынками, или традиционные деревянные столярные изделия с помощью штифтов и ласточкиных хвостов.

Элемент, который в наибольшей степени определяет деревянный каркас, — это качество, целостность и прочность соединений, скрепляющих балки. Правильно сделанный стык будет оставаться герметичным на протяжении поколений. Все деревянные балки будут сжиматься и растрескиваться по мере высыхания, поскольку это часть уникальной природы зданий с деревянным каркасом, но столярные изделия должны учитывать эти естественные движения древесины и оставаться на месте и оставаться прочными с течением времени.

Варианты столярных изделий варьируются от традиционных цельнодеревянных соединений до деревянных соединений со стальными пластинами и болтами. Наши традиционные соединения скрепляются вместе с помощью 1-дюймовых штифтов из твердой древесины, при этом геометрия самого соединения несет структурную нагрузку, а штифты удерживают соединение на месте. Когда пролеты больше 16 футов, часто требуется сталь, чтобы соответствовать строительным нормам, но она может быть скрыта или открыта в зависимости от предпочтений владельца. Когда нагрузки чрезвычайно велики или когда этого требует эстетика, мы используем тяжелые стальные пластины, стержни и болты. Все наши соединения проходят внутреннюю инженерию, чтобы подтвердить их прочность и целостность.

Традиционная столярка

Традиционные столярные изделия — это классический способ соединения бревен в стоечно-балочных и деревянных каркасных конструкциях. Балки обрезаются, чтобы иметь пазы и шипы, которые закрепляются штифтами из твердой древесины.

Стальные соединители

Стальные соединительные пластины используются для увеличения прочности балки, чтобы балки могли выдерживать очень большие структурные нагрузки. Они также придают каркасу характер, поскольку придают дереву вид, напоминающий то, что можно найти в старом фабричном здании.

Столярные изделия из дерева и стали

В традиционные соединения может добавляться сталь для повышения прочности или по эстетическим соображениям.

Почтовые базы

Основания для стоек — это места, где деревянные балки привязываются к фундаменту или полу. Существует множество способов создания основания для стоек. Какой бы ни была конструкция, важно, чтобы дно основания было сухим и хорошо дренированным.

Натяжные стяжки

Примером использования стальной стяжки является нижний пояс фермы. В качестве нижнего пояса стальной анкерный стержень обеспечивает дополнительную структурную поддержку (выдерживает натяжение и предотвращает изгиб стен), придавая ферме ощущение открытости и легкости.

Деревянные балки и прогоны

Деревянные прогоны и балки образуют каркас крыши и пола в зданиях с деревянным каркасом.

Контактный телефон

Компания Vermont Timber Works работает уже более 26 лет не просто так. Клиенты доверяют нам, чтобы воплотить их мечту в реальность и сделать это правильно. Позвоните нам по телефону (802) 886-1917 или свяжитесь с нами онлайн сегодня. Вы получите прекрасное обслуживание клиентов, конкурентоспособные цены и постоянное внимание к деталям от начала до конца.

Крепление дерева к стальной двутавровой балке

Руководства по проектам изящного домостроения

Обрамление

Строительные навыки

Забудьте об упаковке паутины; прикрепите древесину к верхней части и повесьте каркас пола с помощью подвесов для балок с верхним креплением.

Джон Спайер

Выпуск 180

Краткое описание: Стальные балки могут выдерживать гораздо больший вес, чем массивные или сборные пиломатериалы, поэтому они часто используются в жилищном строительстве. Но крепление дерева к стали может занять много времени. Джон заменил самый распространенный метод — упаковку полотна пиломатериалами — гораздо более быстрым методом, включающим вешалки на балках, устанавливаемые сверху. Прикрепив болтами кусок пиломатериала к верхнему фланцу двутавровой балки и прибив к нему кронштейны балки, вы можете уменьшить количество используемого пиломатериала, количество отверстий, которые вы просверливаете, и количество болтов, которые вы устанавливаете. Кроме того, для вешалок с верхним креплением требуется меньше гвоздей.

Современные планы этажей ориентированы на широкие открытые пространства. Несмотря на достижения в области инженерных деревянных балок, бывают случаи, когда требуется что-то более прочное. Многие плотники избегают стали, потому что крепление пиломатериалов к стали может быть сложным. Резка стальной балки на месте еще сложнее. Однако иногда лучшим выбором является стальная двутавровая балка. Конструкционная сталь стоит меньше, чем сопоставимые LVL, она прочная и доступна у местных поставщиков. Если вы закажете его нужного размера с пробитыми отверстиями для крепежа, вашей единственной проблемой будет прикрепление пиломатериала.

Сталь имеет несколько ограничений

Хотя стальной элемент выдерживает большую нагрузку на более длинном пролете с меньшей толщиной, чем любой другой строительный материал, у стали есть некоторые недостатки. Во-первых, он очень тяжелый. Вы должны быть уверены, что сможете доставить его туда, куда нужно, либо с помощью людей, либо с помощью машины. Во-вторых, вы не найдете диаграмм стальных пролетов в кодовой книге; размер стали обычно должен определяться инженером. Сталь должна быть защищена от влаги, чтобы предотвратить ржавчину и износ. Кроме того, стальная балка выйдет из строя намного быстрее и катастрофичнее, чем аналогичная деревянная балка при пожаре.

Наиболее практичны подвесные балки с верхним креплением.

В простейшем случае двутавровая балка укладывается в углубления, отлитые в фундаментных стенах, а сверху на нее устанавливаются балки перекрытия. Однако чаще к паутине прикручивают древесину; затем к дереву крепятся балки или стропила с помощью стандартных подвесок для балок. Сверление и болтовое крепление, необходимые для этого метода, настолько непрактичны, что их стоит изменить до начала строительства. Еще один способ крепления — приварить верхние подвески к двутавровой балке. Однако этот вариант встречается редко не потому, что он не работает, а потому, что у большинства каркасных бригад нет сварщика на месте.

Я думаю, что лучший способ — прикрутить 2 бруска болтами к верхнему фланцу двутавровой балки, а затем прибить к брусу подвески верхней балки. Я использую 1⁄4 дюйма. на 1 1/2 дюйма. затяните болты через нижнюю часть верхнего фланца. Поскольку вешалки для верхних балок не будут сопротивляться скручиванию так же хорошо, как вешалки для лицевой установки, я использую обвязку внизу или блокировку между балками. Если требуется сопротивление подъему, я прибиваю пиломатериал на место с помощью порохового инструмента для забивания гвоздей, а затем вбиваю сквозные болты после того, как фанерный пол опущен, утапливая головки болтов в фанеру.

Стальные двутавровые балки, которые чаще всего встречаются на строительных площадках, имеют форму W (широкая) и S (стандартная), в зависимости от ширины полки. Стальные балки обозначаются по форме, глубине и весу. Например, балка W8x35 имеет W-образную форму глубиной около 8 дюймов и весом 35 фунтов на лин. ft.

Поскольку сталь трудно резать и сверлить на месте, вашему поставщику требуется точная длина вместе с эскизами, показывающими расположение и размеры всех отверстий. Если вам нужно разрезать балку, ацетиленовая горелка — самый простой способ, но лезвия для резки металла в циркулярных пилах и сабельных пилах тоже подойдут.
