Содержание

Как правильно соединять электрические провода между собой

При последовательном соединении проводов разного диаметра, максимальный ток нагрузки будет определяться сечением провода с меньшим диаметром. Например, выполнено соединение проводов из меди диаметром 1,6 мм и 2 мм. В этом случае максимальный ток нагрузки на электропроводку, который определяется по таблице, составит 10 А, а не 16 А, как для провода диаметром 2 мм.

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является ненадежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело спрятал все коробки в стену.

Практикуемые в настоящее время соединения клеммными колодками и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Механическое соединение проводов

Резьбовое соединение проводов

Пайка является самым надежным видом соединения проводов и контактов. Но имеет недостатки – неразъемность полученных соединений и большая трудоемкость работы. Поэтому самым распространенным видом соединения проводов с электрическими контактами приборов является резьбовым, винтами или гайками. Для надежности такого вида соединений требуется их правильно выполнить.

Линейное расширение от изменения температуры у металлов разное. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо. Поэтому со временем между контактом соединенных металлов образуется зазор, увеличивающий сопротивление контакта. В результате для обеспечения надежности соединений необходимо периодически подкручивать винты.

Для того, чтобы забыть об обслуживании под винты устанавливаются дополнительные шайбы с разрезом, которые называются разрезными или Гровером. Гровер выбирает возникающие зазоры и тем самым обеспечивает высокую надежность контакта.

Зачастую электрики ленятся, и конец провода не свивают в кольцо. В таком варианте площадь соприкосновения провода с контактной площадкой электроприбора будет в насколько раз меньше, что снижает надежность контакта.

Если сформированное кольцо провода немного расплющить молотком на наковальне, то площадь контакта увеличится в несколько раз. Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения к контактам.

Вот так должно быть выполнено идеальное резьбовое соединение проводов с контактными площадками электроприборов.

Иногда требуется соединить проводники из меди и алюминия между собой, или диаметром более 3 мм. В таком случае самым доступным является резьбовое соединение.

С проводов снимается изоляция на длину, равную четырем диаметрам винта. Если жилы покрыты окислом, то он удаляется с помощью наждачной бумаги и формируются колечки. На винт одевают пружинную шайбу, простую шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в довершение гайку, завинчивая винт в которую весь пакет стягивают до выпрямления пружинной шайбы.

Для проводников с диаметром жил до 2 мм достаточно винта М4. Соединение готово. Если проводники из одного металла или при соединении алюминиевого провода с медным, конец которого залужен, то шайбу между колечками проводников прокладывать не нужно. Если медный провод многожильный, то его сначала нужно пролудить припоем.

Соединение проводов клеммной колодкой

Соединение проводов с малой токовой нагрузкой можно, выполнять с помощью клеммных колодок. Конструктивно все клеммные колодки устроены одинаково. В гребенки корпуса из пластика или карболита вставляются толстостенные латунные трубки с двумя резьбовыми отверстиями по бокам в каждой. В противоположные концы трубки вставляются соединяемые провода и закрепляются.

Трубки бывают разных диаметров и их подбирают в зависимости от диаметров соединяемых проводников. В одну трубку можно вставлять столько проводов, сколько позволит ее внутренний диаметр.

Хотя надежность соединения проводов в клеммных колодках ниже, чем при соединении пайкой, но времени на выполнение электромонтажа тратится намного меньше. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, так как латунные трубки покрыты хромом или никелем.

При выборе клеммной колодки нужно учитывать ток, который будет проходить по коммутируемым проводам электропроводки и необходимое количество клемм в гребенке. Длинные гребенки можно разрезать на несколько коротких.

Соединение проводов с помощью клеммой колодки

с плоско пружинным зажимом Wago

Широкое распространение получили клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений. Одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода, так и вынимать.

На фото одноразовый клеммник Wago. Он рассчитан для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми сечением от 1,5 до 2,5 мм². По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А, но я сомневаюсь в этом. Думаю, током силой более 10 А нагружать клеммы Wago не стоит. Доказательство приведено ниже.

На фотографии шести контактная клеммная колодка Wago, снятая при ремонте электропроводки кухни. Несмотря на небольшую нагрузку на розетки, в кухне из мощных приборов на непродолжительное время подключалась только СВЧ печь и электрический чайник, клемма перегорела, и корпус ее расплавился. Заменил ее простой винтовой клеммной колодкой, которая обеспечивает надежное соединение проводов уже не один год.

Пружинные клеммники Wago очень удобные для подключения люстры, соединения проводов в распределительных коробках. Достаточно просто с усилием вставить провод в отверстие колодки, и он надежно зафиксируется. Для того, чтобы вынуть провод из колодки потребуется значительное усилие. После изъятия проводов может произойти деформации пружинящего контакта и надежное соединение проводов при повторном соединении не гарантируется. Это является большим недостатком одноразового клеммника.

Более удобный клеммник Wago многоразовый, имеющий оранжевый рычажок. Такие клеммники позволяют соединять и в случае необходимости, разъединять между собой любые провода электропроводки, одножильные, многожильные, алюминиевые в любом сочетании сечением от 0,08 до 4,0 мм². Рассчитаны на ток до 34 А.

Достаточно снять с провода изоляцию на 10 мм, поднять вверх оранжевый рычажок, вставить провод в клемму и вернуть рычажок в исходное положение. Провод надежно зафиксируется в клеммнике.

Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

Соединение тонких проводов опрессовкой

Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс — клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

Соединение проводов большего сечения опрессовкой

Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм².

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.

Соединение перебитых в стене проводов

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Соединение перебитых в стене медных проводов

Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.

Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение покрыть силиконом.

Соединение перебитых в стене алюминиевых проводов

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.

Пошаговая инструкция соединения перебитых проводов в стене изложена в статье «Соединение перебитых проводов в стене»

Соединение проводов с накидными клеммами

Широко применяются в бытовой технике и автомобилях разъемное соединение проводников с помощью накидных клемм, которые надеваются на контакты толщиной 0,8 и шириной 6,5 мм. Надежность фиксации клеммы обеспечивается наличием по центру контакта отверстия, а в клемме выступа.

Иногда проводники отламываются, а чаще сама клемма обгорает из-за плохого контакта и тогда возникает необходимость ее замены. Обычно клеммы напрессовываются на концы проводников с помощью специальных клещей. Опрессовку можно сделать и плоскогубцами, но не всегда есть под рукой новая клемма на замену. Можно с успехом использовать бывшую в употреблении, смонтировав клемму по следующей технологии.

Сначала нужно подготовить для повторного монтажа старую клемму. Для этого, удерживая клемму плоскогубцами за место запрессовки, нужно развести в стороны шилом или отверткой с тонким жалом обжимающие изоляцию усики. Далее провод многократно перегибается, до облома его в месте выхода из запрессовки. Для ускорения можно подрезать это место ножом.

Когда провод отделен от клеммы, надфилем подготавливается место для его припайки. Можно и полностью сточить до освобождения оставшегося провода, но в этом нет необходимости. Получается плоская площадка.

Полученная площадка прорывается припоем. Проводник тоже зачищается и залуживается припоем с помощью паяльника.

Осталось приложить проводник к подготовленному месту клеммы и прогреть паяльником. Усики, фиксирующий провод загибаются после припайки провода к клемме, так как если их обжать до пайки, то усики проплавят изоляцию.

Осталось натянуть изолирующий колпачок, надеть клемму на нужный контакт и проверить надежность фиксации, подергав за провод. Если клемма соскочила, то необходимо поджать ее контакты. Самодельно одетая на провод пайкой клемма на много надежнее, чем полученная обжимкой. Иногда колпачок одет так плотно, что его не снять. Тогда его нужно разрезать и после монтажа клеммы ее покрыть изоляционной лентой. Можно натянуть и отрезок хлорвиниловой или термоусаживающейся трубки.

Кстати, если хлорвиниловую трубку подержать минут пять в ацетоне, то она увеличивается в размере раза в полтора и делается пластичная, как резина. После испарения из ее пор ацетона, трубка возвращается в свой исходный размер. Я таким способом лет 30 назад изолировал цоколя лампочек в елочной гирлянде. До сих пор изоляция в отличном состоянии. Эту гирлянду из 120 лампочек на 6,3 В вешаю ежегодно на елку до сих пор.

Сращивание многожильных проводов без скрутки

Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.

Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.

Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.

Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.

Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.

Всего просмотров:
87619

Соединение проводов диаметром менее 1 мм скруткой

Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.

Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.

Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.

Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.

Технологии сращивания кабеля витых пар посвящена отдельная статья «Удлинение кабеля витых пар».

Соединение медных проводов в любом сочетании пайкой

При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.

Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.

По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.

Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.

Соединение телевизионного коаксиального кабеля

Удлинить или срастить коаксиальный телевизионный кабель возможно тремя способами:

– TV удлинителем, в продаже бывают от 2 до 20 метров

– с использованием переходника TV F гнездо — F гнездо;

– пайкой паяльником.

Ознакомиться с пошаговой инструкцией соединения коаксиального телевизионного кабеля Вы можете, посетив отдельную статью сайта «Соединение TV кабеля».

Соединение провода мишура

скруткой с одножильным или многожильным проводником

При необходимости придать шнуру очень высокую гибкость и при этом большую долговечность провода делают по особой технологии. Суть ее заключается в навивке очень тонких медных ленточек на хлопчатобумажную нить. Такой провод называется мишура.

Название заимствовано у портных. Мишурой из золота расшивают парадные формы военных больших чинов, гербы и многое другое. Провода мишура из меди в настоящее время применяются при производстве высококачественных изделий – наушников, стационарных телефонов, то есть тогда, когда шнур во время использования изделия подвергается интенсивному изгибанию.

В шнуре проводников мишура, как правило, несколько и они свиты между собой. Припаять такой проводник практически невозможно. Для присоединения мишуры к контактам изделий концы проводников обжимают в клеммах специальным инструментом. Для выполнения надежного и механически прочного соединения скруткой без инструмента можно воспользоваться следующей технологией.

Освобождается от изоляции проводники мишура 10-15 мм и проводники, с которыми требуется соединить мишуру на длину 20-25 мм со сдвигом с помощью ножа способом, описанным в статье сайта «Подготовка проводов к монтажу». Нитка из мишуры не удаляется.

Затем провода и шнур прикладывается друг к другу, мишура загибаются вдоль проводника и жила провода плотно навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять оборотов. Далее выполняется скрутка второго проводника. Получится довольно прочная скрутка со сдвигом. Навивается несколько витков изоляционной лентой и соединение мишуры с одножильным проводом скруткой готово. Благодаря скрутке по технологии со сдвигом, соединения по отдельности изолировать не нужно. При наличии термоусаживающей или полихлорвиниловой трубки подходящего диаметра, можно вместо изолирующей ленты надеть ее кусок.

Если требуется получить прямолинейное соединение, то нужно перед изолированием развернуть одножильный провод на 180°. Механическая прочность скрутки при этом будет большей. Соединение двух шнуров с проводниками типа мишура между собой, выполняется по вышеописанной технологии, только для обвивки берется отрезок медного провода диаметром около 0,3-0,5 мм и витков нужно сделать не менее 8.

Анатолий 23.11.2020

Здравствуйте!

Прочитал Вашу замечательную статью о различных способах соединения проводов. Большое Вам спасибо — это целый справочник, которым периодически пользуюсь!

Возник такой вопрос: очень часто при соединении многожильных проводов пайкой их жилки уже достаточно окислены и скрутить два провода, а затем пропаять скрутку не получается (неактивным флюсом). Зачистить все жилки каждого провода тоже проблематично. Приходиться сначала свить жилки каждого провода отдельно, зачистить, залудить, а затем спаять уже две «моножилы». Наиболее просто это выполнить «внахлест», однако возникает вопрос надежно ли такое соединение (например, в автомобиле)? Или нужно поверх жил сделать еще бандаж и пропаять? Или согнуть каждую «моножилу» на 180 градусов и сначала сделать как бы две петельки, вставив одну в другую и пропаять?

Спасибо!!!

Александр

Здравствуйте, Анатолий!

Спасибо за отзыв о сайте. Соединение пайкой проводов внахлест достаточно надежный способ, и я постоянно ним пользуюсь, особенно при соединении многожильных проводов малого сечения. Делать петельки это лишнее.

При соединении проводов в автомобильной электропроводке надо соблюдать дополнительное требование. При работе двигателя и движении автомобиля провода подвергаются вибрации и требуется дополнительная фиксация места пайки. Дело в том, что пролуженная припоем часть провода становится жесткой и в точке перехода ее к гибкой части при изгибах происходит растяжение жилок и преждевременный обрыв. Для фиксации хорошо использовать термоусадочную трубку или изоляционную ленту. Дополнительно ней примотать место соединения к остальным проводам жгута.

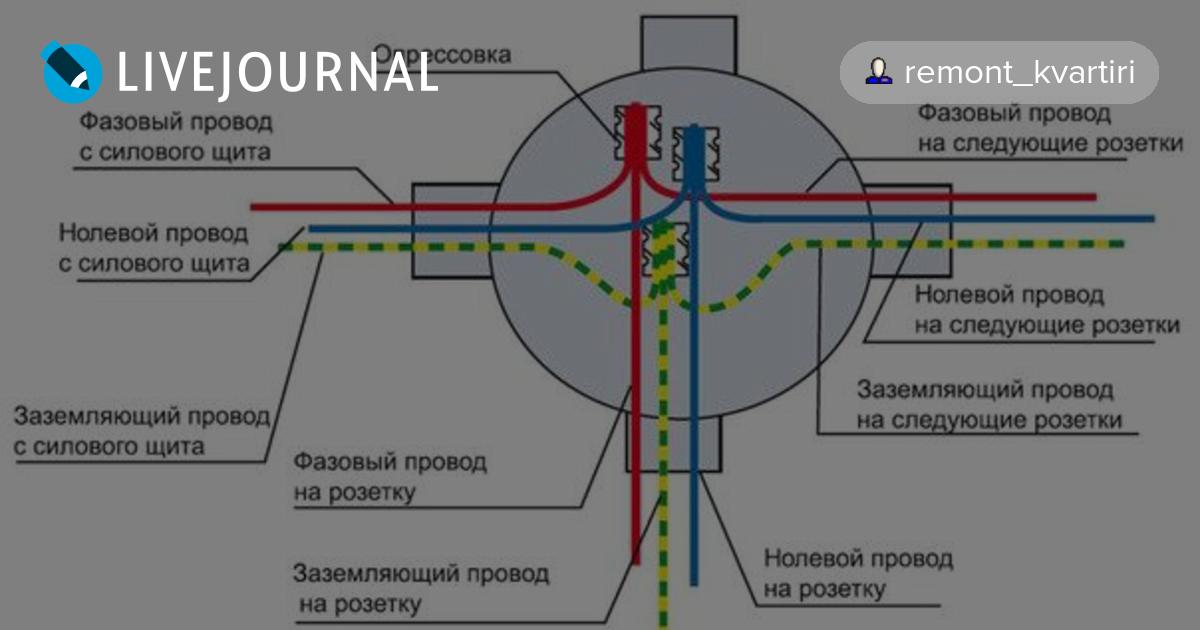

Провода в распределительной коробке как соединять, соединение

После разводки и укладки электрических кабелей приступаем к соединению проводов в распределительных коробках. Существует несколько способов соединения проводов в распределительной коробке, но выбор конкретного типа соединения зависит от материала, количества проводников, сечения жил. Исходя из этого выбираем наиболее подходящий и надежный метод.

Зачем нужна распределительная коробка

Довольно часто встречается некоторое пренебрежение к распредкоробке (разветвительной коробке). Кое-кто считает, что ее использование при прокладке проводов – пустая трата времени. Ведь ее нужно еще закрепить на поверхности, а это дополнительные усилия. Гораздо проще, к примеру, скрутить проводники, заизолировать место соединения и «закатать» все штукатуркой.

В процессе эксплуатации к местам соединений проводов должен быть обеспечен свободный доступ. Например, если в какой-то комнате нет света или не работает розетка? Проверка показала, что причина — в отсутствии напряжения. Как найти распределительную коробку в квартире или неисправный участок цепи? Обрывать обои, разбивать штукатурку, чтобы получить доступ к скрутке проводов?
Если в перспективе понадобится, например, поставить дополнительно еще одну (две, три) розетки. Подключать их «в параллель» от первой? А всегда ли это удобно? В то время как подключить новые провода в распредкоробке труда не составит;

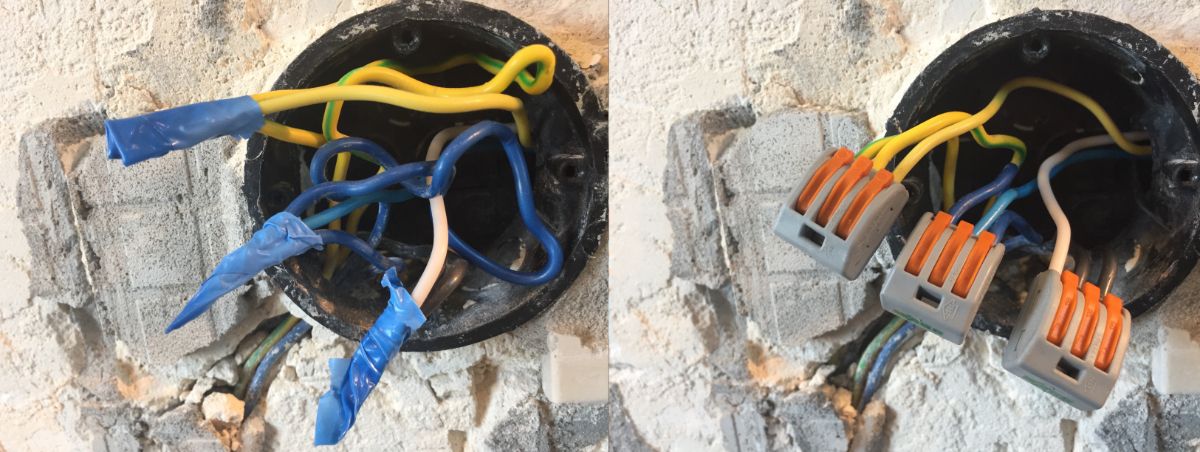

Правильное соединение проводов – с использованием клеммных соединителей. Какой же глубины нужно долбить «канал» в стене, чтобы упрятать туда клеммник?
В плане пожарной безопасности преимущество такой коробки неоспоримо.

В зависимости от вида монтажа соединения коммуникационные (распределительные) коробки могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.

Наконец, с точки зрения пожарной безопасности, преимущество использования распределительных коробок бесспорно. Для правильной организации электромонтажных работ существуют специальные Правила Устройства Электроустановок (ПУЭ), которые регламентируют и порядок соединения электропроводов.

Способы соединения проводов в распределительной коробке

Специальные Правила устройства Электроустановок (ПЭУ) регламентируют правильное соединение электрических проводников сваркой, пайкой, опрессовкой или с помощью винтовых и болтовых зажимов.
Правилами не оговаривается самый распространенный способ соединения – скрутка. Хотя правильно выполненная скрутка надежней плохого соединения пайкой.

соединяемые материалы. Это может быть алюминий, медь или их комбинация;
количество жил в соединении. Можно соединять не только два, но и три, четыре и больше проводов;
нагрузка в цепи;
сечение и количество жил.

Скруткой проводов

Чтобы выполнить такое соединение, нужно зачистить концы жил, тщательно скрутить их пассатижами и заизолировать место скрутки. Очень просто и без материальных затрат. Но такое соединение со временем ослабевает за счет остаточной упругой деформации материала, а, значит, увеличивается сопротивление в соединении и контакт начинает греться вплоть до разрушения и возгорания.

Поэтому ни в коем случае нельзя прокладывать проводку со скруткой по горючим основаниям, например, в деревянном доме. И еще один запрет – слабая защита от влаги не позволяет такое соединение выполнять в помещениях с повышенной влажностью. Таким способом категорически запрещено соединять разнородные материалы, многожильные кабели с одножильными и при токе больше 3 А.

Чтобы скрутка была качественной, с проводов нужно снять изоляцию до 80 мм, сложить их перпендикулярно друг другу, если их два, и параллельно, если – три и больше, и плотно скрутить. Оставшиеся концы жил нужно удалить кусачками винтовым движением, как бы вмазывая материал проводов один в другой.

Общая длина готовой скрутки должна быть не менее десяти, а лучше пятнадцати диаметров жил. Если для изоляции используются специальные колпачки или термоусадочная трубка (кембрик), то они надеваются на провод до скручивания.

Термоусадочную трубку рекомендуют надевать дважды, а изоляционную ленту укладывать не менее, чем в три слоя. Какой бы ни выбирался изоляционный материал, он должен захватывать и собственную изоляцию проводов для защиты от влаги и его сползания.

Пайкой проводов

Этот способ является лучшим по сочетанию технологичности и надежности, но требует некоторых навыков для выполнения качественного соединения. Перед пайкой провода нужно тщательно очистить от изоляции и окислов, облудить при необходимости и скрутить не так плотно, как при простой скрутке, покрыть флюсом и опаять.

Пайкой можно соединять и медные, и при некотором навыке, и алюминиевые провода, с подходящим флюсом и припоем. Нельзя использовать активный кислотный флюс, так как он разрушает соединение, оставаясь на оголенных проводах. Изолируется место соединения обычным способом. Распределительную коробку в этом случае называют распаячной коробкой.

необходимость навыков в работе, трудоемкость процесса;
использование специального инструмента;
неразъемное соединение, то есть для ремонта его нужно полностью удалять;
увеличение со временем сопротивления в соединении, что ухудшает электропроводность и увеличивает потери напряжения в сети.

Сваркой проводов

Сварка — еще более надежный метод соединения, чем пайка, но при этом нужен сварочный аппарат с индивидуальными средствами защиты и навыки сварочных работ, что в быту встречается значительно реже. Разве что понадобится самостоятельно выполнить электромонтажные работы в загородном доме, тогда приобретение сварочного аппарата инверторного типа будет экономически оправдано.

Сварочные инверторы малогабаритны, обладают широким диапазоном регулирования сварочного тока, при малом энергопотреблении обеспечивают устойчивое горение дуги. Для сварки медных проводов используются угольно-медные электроды или угольные стержни от обычных пальчиковых батареек.

Подготовка к сварке отличается только плотностью скрутки и тем, что свободные концы двух жил, даже если их больше в соединении, распрямляются и прижимаются параллельно друг к другу для облегчения формирования шарика расплава. Потом скрутку помещают в сварочный зажим (обычные старые пассатижи) и угольным электродом сваривают концы провода до основной скрутки в течение двух-трех секунд, чтобы не оплавилась изоляция. После остывания место сварки изолируют обычным способом.

Часто возникает искушение не дожидаться естественного остывания, а воспользоваться холодной водой, чтобы ускорить процесс монтажа проводки. Но холодная вода вызывает появление микротрещин в материале, что, естественно, влияет на качество соединения.

Опрессовкой гильзами

При этом методе соединения электрических проводов используются специальные трубчатые гильзы или наконечники. Промышленность выпускает гильзы для проводов сечением от 2,5 до 240 мм², и очень важно правильно подобрать соединители для электрических проводов конкретно для каждогоо соединения.

Для выполнения работ необходим специальный инструмент. Это может быть обжимочный пресс или клещи, механические, электрические или гидравлические. Выбрав подходящую гильзу и отрегулировав инструмент, удаляют с проводов изоляцию, концы зачищают и наносят на них кварцево-вазелиновую пасту, надевают соединитель и обжимают.

Если инструмент простой, то нужно выполнить несколько обжатий на некотором расстоянии друг от друга. Используя хороший инструмент, можно обжать гильзу за один раз. В конце выполняется обычная изоляция места стыка.

Соединяемые провода могут вставляться в соединитель с противоположных сторон так, чтобы их стык находился примерно посредине гильзы. Бывает удобно вставлять оба провода с одной стороны, при этом суммарная площадь сечения всех проводов должна быть меньше сечения гильзы. Качественный монтаж и надежная изоляция – это положительные стороны использования опрессовки.

гильза деформируется при опрессовке и повторное ее использование невозможно;
необходимость специального инструмента для обжатия гильзы, подгонки ее по длине и снятия изоляции с проводника;
для опрессовки соединения медного и алюминиевого провода нужна достаточно редкая специальная гильза;
достаточно большие затраты времени на монтаж электропроводки.

С помощью СИЗ

Зажим представляет собой колпачок с квадратной стальной проволокой, свернутой в спиральный конус. Для алюминиевых проводов конус заполняется специальной пастой, предотвращающей окисление оголенных концов. Правильно подобрать размер СИЗа в соответствии с площадью сечения и количеством соединяемых проводников позволит информация на упаковке с зажимами.

Чтобы соединить провода, их концы зачищают на расстояние немного меньшее глубины колпачка, складывают вместе, слегка скручивают и сверху наворачивают колпачок. Зачищать оголенные провода от окислов не нужно, так как эту работу выполняют грани пружинки, а ее витки плотно прижимают жилы кабеля друг к другу.

Применение таких соединителей технологично, они не только соединяют провода, но и изолируют место соединения, правда, не обеспечивают той контактной площади, как при скручивании с пайкой. Яркая расцветка колпачков помогает при монтаже отметить ноль, фазу и заземление, если провода не имеют цветной маркировки.

постепенное ослабевание пружинки со временем, а, следовательно, увеличение сопротивления контакта и потерь напряжения в сети;
ограничения по количеству соединяемых проводов, можно соединять два с сечением 4 мм² или четыре с площадью сечения 1,5 мм²;
невозможность смешанных соединений.

Болтовым соединением

Соединение с помощью болта – простой, надежный и эффективный способ. Нужно всего лишь иметь короткий болт небольшого сечения, три шайбы и гайку.

Правда, изоленты на такое соединение уходит много, да и в распределительной коробке не используется из-за громоздкости. На болт надевают шайбу, потом накручивают зачищенный провод, еще одну шайбу (если соединяют медный и алюминиевый), второй провод, шайбу и плотно затягивают гайку.

Винтовым зажимом

Винтовые зажимы позволяют выполнять быстрый и аккуратный монтаж. Они широко распространены при подключении к проводам светильников, выключателей, розеток. С их помощью можно соединять медь и алюминий, при этом не нужна изоляция соединений.

необходимость опрессовки или пропайки многожильного кабеля перед монтажом;
необходимость периодического обслуживания соединений, так как винты нужно подкручивать, то есть к ним необходим доступ.

Зажимом «орех»

Такой соединитель получил название за форму. Он представляет собой кабельный зажим со специальными пластинами, в которых выполнены канавки под провода, и четырьмя винтами по углам. Провода зачищаются, вставляются под пластину и фиксируются винтами. Затем надевается карболитовая оболочка.

С помощью этого зажима можно соединять медь и алюминий, изоляция достаточно надежна, процесс монтажа прост и не вызывает затруднений. В основном такое отводное соединение используется для отвода в квартиры от общего алюминиевого стояка. Но кроме подтягивания резьбовых соединений, есть еще один недостаток – габариты, из-за которых «орех» не помещается в распределительную коробку.

Клеммной колодкой

Соединение с помощью клеммных колодок используется в распредкоробках, при установке светильников, розеток и выключателей. Клеммные колодки имеют маленькие размеры, легко помещаются в коробку. В маленький пластиковый корпус вставлена латунная втулка, в которую с двух сторон вкручиваются винтики.

С торцов колодки вставляются зачищенные жилы и зажимаются винтами с усилием. Для проводов разных сечений предназначены колодки с различным входным отверстием.

соединение только двух проводов;
низкое качество самих колодок, из-за чего возможны нарушения в сети;
нужна осторожность при монтаже алюминия и многожильных проводов, чтобы не повредить контакт из-за хрупкости металла.

Соединительными клеммами WAGO

Этот относительно новый вид соединения с использованием пружинных изолированных зажимов (коннекторов) на сегодня наиболее надежен и безопасен. Споры по поводу надежности соединений с помощью клемм Wago могут быть связаны либо с подделками на рынке, либо с неправильным выбором клеммы под конкретную нагрузку.

Международные сертификаты и допуски защищают репутацию этих изделий. Единственный их недостаток – это высокая стоимость. Специальный безвинтовой пружинный механизм делает монтаж соединений простым и быстрым. Ваги для соединения проводов могут быть многоразовыми со специальным рычажком, который и зажимает провод, и освобождает его при необходимости.

Клеммники Wago как пользоваться? Одноразовые клеммы фиксируют жилу с некоторым усилием, зато и освободить его, по мнению производителей, нельзя. Для монтажа нужно только зачистить концы проводов и вставить их в зажим.

возможность монтажа разнородных металлов;
возможность фиксации одновременно более двух проводов;
аккуратная фиксация тонких проводов;
хорошее качество соединения;
компактные размеры.

Вага или СИЗ что лучше

Очень важно сделать соединение в распредкоробке надежным, т.к. впоследствии доступ в нее может оказаться затрудненным, тем более, что в некоторых современных домах ответвительные коробки полностью заштукатуривают.

Существует несколько различных способов соединения проводов: обычная скрутка со слоем изоленты (или термоусадкой), скрутка со сваркой концов, скрутка с СИЗ (наконечник с пружиной), соединение при помощи зажимов Wago.

Какой из этих способов лучше, споры идут давно. Многие приводят различные документы и нормативы, где написано, что соединения должны выполняться методом сварки. Однако данное правило справедливо для алюминиевых проводов, которые сейчас практически нигде не применяются. Для меди надежность сварки вызывает некоторые сомнения, хотя это все равно лучше, чем обычная скрутка с изолентой.

Если вы все же решили соединить провода при помощи скрутки с изолентой, то лучше используйте термоусадочную трубку, а уже ее обматывайте небольшим слоем изоленты. Наиболее оптимальными, на мой взгляд, является соединение при помощи СИЗ (соединительный изолирующий зажим) или Wago.

То, что мы видим после штукатурки стен:

Достаем кабели и очищаем коробку. Кабели обрезаем с запасом и делаем их одинаковой длины. Я делаю около 70-90 мм, если мерить от стенки.

Снимаем изоляцию с кабеля.

Зачищаем провода. Длина оголенного участка меди у меня составляет около 30-40 мм

Затем скручиваем. Удобно это делать плоскогубцами. Концы немного откусываем.

Далее, на скрутку одеваем СИЗ и закручиваем его.

Поверх СИЗ обматываем слоем изоленты, я использую черную матерчатую изоленту.

Затем все аккуратно запихиваем в коробку. После шпатлевки коробку необходимо будет закрыть крышкой.

Ниже представлены фотографии соединения при помощи зажимов Wago.

Оголяем провода, длина оголенного участка меди должна составлять около 8-10мм.

Засовываем провода в зажимы и защелкиваем. Убеждаемся, что зажим хорошо держит проводники.

Затем, аккуратно все засовываем в коробку.

Соединение проводов согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

В Правилах установки электроустановок ПУЭ прописано,что все соединения проводов в коробке, а также ответвления осуществляются только внутри распредкоробки. Соединения в ней производятся согласно имеющейся схеме.

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительных коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников. Также важно отсутствие характерного запаха перегретой или горелой изоляции.

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электрокабелей максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Как соединить провода в распределительной коробке

Предположим, что вы немного электрик и решили самостоятельно смонтировать либо заменить проводку в собственном доме или квартире. Но если вы не знаете другого способа, кроме как соединить провода в распаечной коробке с помощью простой скрутки, рекомендуем ознакомиться с данным материалом. Ведь методов надежной стыковки контактов существует много: сварка, спайка, опрессовка, а также использование электрических соединителей. Каждый из вариантов нужно применять правильно и к месту.

Пайка и сваривание проводов

Современные требования, изложенные в нормативных документах (ПУЭ), запрещают сращивание электропроводки путем обычной скрутки независимо от способа изоляции. Но если скрученные жилы пропаять или сварить, то контакт получится надежным и будет соответствовать всем правилам.

Давайте рассмотрим, как соединять токонесущие части кабелей в распределительной коробке с помощью распайки:

Снимите изоляцию с проводов на расстоянии примерно 3 см и зачистите их мелкой наждачной бумагой.
Плотно скрутите жилы между собой пассатижами.
Используя канифоль и припой (подойдет марка ПОС 61), тщательно залудите соединение таким образом, чтобы расплавленное олово затекло в пространство между проволоками.
Заизолируйте стык термоусадочной трубкой либо замотайте клейкой лентой.

Примечание. Припаять медь не составит труда, а вот окислившийся алюминий иногда приходится обрабатывать кислотой.

Соединение проводов сваркой выполняется в таком же порядке, только вместо паяльника используется аппарат с угольным электродом. В нем сделано специальное углубление, куда насыпается флюс, после чего устройство включается в сеть, а электрод прижимается к скрутке, пока не образуется наплыв в виде маленького шарика.

Преимущество данного способа заключается в долговечности стыка и возможности подключать в распаечной коробке провода разного сечения, в том числе многожильные. Благодаря надежности соединение успешно применяется в силовых линиях с различной нагрузкой, но имеет некоторые минусы:

нельзя паять либо сваривать медные проводники с алюминиевыми;
данное подключение является неразъемным и в случае переделки по новой схеме контактирующие участки приходится откусывать.

Справка. Спаивание контактов нередко применяется при монтаже слаботочных сетей, например, телефонных кабелей и радиоточек.

Расключение методом опрессовки

В этом случае надежность соединения проводов в распределительной коробке обеспечивается с помощью гильз, сделанных из того же металла, что и жилы, — алюминия или меди. Для выполнения работы вам также потребуются специальные пресс-клещи, изображенные на фото.

Примечание. Некоторые горе-электрики практикуют обжим гильз обычными пассатижами, что недопустимо. Правильная фиксация контактов производится только клещами.

Теперь о том, как соединять электропровода в коробке данным способом:

Выполните оконцевание и скрутку проводов, как это описано выше.
Наденьте на скрученные концы гильзу (она должна быть подобрана по диаметру и надеваться плотно).
Сделайте опрессовку гильзы клещами в двух местах.
Если установка распредкоробок происходит на улице, то соединение изолируется термоусадкой, обеспечивающей герметичность. В помещениях можно использовать изоленту ПВХ.

Этот вариант стыковки имеет те же плюсы и минусы, что и сварка: можно соединять проводку разного сечения и количества жил, но подключить контакты из разнородных металлов нельзя.

Применение соединительных клеммников

Клеммы для быстрого соединения проводов бывают 2 типов:

винтовые зажимы в виде колодок;
самозажимные соединители типа Wago

Технология сращивания электрокабелей с помощью клеммных устройств довольно проста. Провода нужно оголить всего на 1 см и вставить в зажимы. В первом случае жилы фиксируются винтами, во втором – рычажками либо автоматическими защелками. Кстати сказать, клеммы с защелками являются одноразовыми, а с рычажками используются многократно.

Перечислим преимущества винтовых клеммников:

Быстрота и надежность стыковки.
Возможность подключать медную проводку к алюминиевой.
Обеспечивают разъемное соединение.
Не нуждаются в дополнительной изоляции.

Из недостатков колодок можно отметить их размеры. Бывает, что при большом скоплении проводов, идущих от нескольких выключателей либо розеток, винтовой соединитель не помещается внутрь распаечной коробки. Момент второй: одножильные провода фиксируются без проблем, а вот многожильные сплющиваются винтами, что не есть хорошо. Поэтому такие концы лучше предварительно залудить.

Зажимы Wago, позволяющие соединять от 4 проводов одинакового сечения, обладают теми же достоинствами, что и винтовые клеммы, но занимают меньше места. При этом операция расключения всей распределительной коробки отнимет около 5 минут, что очень удобно для монтажа электропроводки. Судите сами: оголенный конец нужно вставить в зажим пассатижами до упора и на этом все.

Справка. Похожие приспособления часто применяются для прокладки кабелей интернета и других слаботочных сетей.

Поскольку на рынке присутствуют дешевые изделия от различных китайских производителей, самозажимные клеммники приобрели сомнительную репутацию. Дело в том, что в низкокачественных соединителях со временем ослабевает контакт, отчего они перегреваются и плавятся. Если вы приобрели оригинальные изделия Wago, то проблем не будет, в остальных случаях лучше не рисковать и подключать зажимами только провода освещения (питание выключателей, люстр и так далее). Разводку к розеткам выполняйте другим способом.

Как правильно использовать самозажимные клеммы, расскажет мастер в своем видео:

Пластиковые колпачки СИЗ

Аббревиатура СИЗ расшифровывается как соединительный изолирующий зажим. Он представляет собой конусообразный колпачок из пластмассы, куда помещена стальная пружина с анодированным покрытием.

Технология применения изделия такая:

Снимите изоляцию с соединяемых проводов на расстояние 2—3 см.
Соберите жилы в один пучок и вставьте внутрь колпачка до упора.
Прикладывая усилие со стороны глухой части, поверните колпачок рукой на 2—3 оборота. Внутри образуется традиционная скрутка, зафиксированная пружиной.

Подобные зажимы являются быстросъемными и многоразовыми при условии, что пружина не была повреждена в процессе демонтажа. С их помощью соединение в коробке производится довольно быстро, не нуждается в изоляции и не занимает много места.

Важный момент. Чтобы колпачок СИЗ обеспечивал надежный и долговечный контакт, его нужно подобрать по диаметру, соответствующему общему сечению соединяемых проводов. Для правильного подбора воспользуйтесь таблицей:

Подробно о том, как соединить провода в распаечной коробке различными способами, в том числе и с помощью колпачков, рассказывается в видео:

Заключение

Теперь, зная особенности всех способов соединения контактов в распределительной коробке, вы можете избрать оптимальный вариант и успешно его применить. Напоследок упомянем еще один старый метод стыковки проводников – болтовой, когда жилы изгибаются вокруг резьбы в правую сторону и прижимаются гайкой. Но данный вариант практически не используется из-за неудобства и громоздкости подключения, хотя считается надежным и соответствует ПУЭ.

Как правильно и безопасно соединить провода

Способы и Схема соединения, Этапы установки и подключения. Обо всем можно узнать в этой статье.

Распределительная коробка выполняет важную роль в процессе распределения электропроводов между конечными точками потребления. Функциональная значимость распределительной коробки заключается в быстром доступе к местам соединения проводов в случае неисправности или к возможности подключения дополнительных розеток или выключателей. При использовании проводов с клеммными соединителями также удобно пользоваться распределительной коробкой, поскольку она дает возможность не портить внешний вид стен. Кроме того, распределительная коробка отвечает правилам пожарной безопасности.

Способы соединения проводов

Существует несколько способов соединения проводов в распределительной коробке. Самый ненадежный и опасный – это скрутка. В случае некачественной скрутки провода могу искрить, что в свою очередь может привести к печальным последствиям. Технология скрутки проводов очень проста – провода зачищаются от изоляции и сматываются друг с другом.

Следующий способ соединения – опрессовка.
Основа этого метода заключается в соединении проводов посредством специальной гильзы. Гильза зажимается вокруг проводов при помощи пресс-клещей. Если использовать пассатижи, то соединение будет иметь недостаточную надежность. Первый шаг при соединении проводов таким способом заключается в зачистке от изоляции и скручивании проводов, затем устанавливается гильза и обжимается пресс-клещами. Заключительный шаг – изоляция термоусадкой либо изолентой.

Еще один способ соединения – это сварка. Если провода соединены таким способом, то им не страшно негативное воздействие и процессы окисления. Для того чтобы воспользоваться данным способом необходим сварочный инструмент, флюс, угольный электрод, наждачная бумага, средства защиты (маска, перчатки). Первым делом с кабелей снимается изоляция и, с помощью шкурки, они зачищаются и скручиваются. Флюс насыпается в углубление электрода и с помощью сварочного аппарата делается «контактная точка» (шарик). После этого шарик очищается от флюса, а место соединения изолируется. Способ пайки мало чем отличается от сварки. Соединение происходит припоем, который расплавляется с помощью паяльника. Припой должен затекать внутрь скрученных проводов.

Важный момент: Несмотря на то, что такой тип соединения надежен, не рекомендуется использовать его в местах сильного нагрева проводов и механического воздействия.

Контактные винтовые зажимы легкий и эффективный способ соединения проводов в распредкоробке. С проводов счищается изоляция, концы проводов вставляются в зажим и стягиваются с помощью винта. Соединение с помощью болтов достаточно большое и подходит только для использования в распредкоробках старого образца. Технология соединения следующая: на стальной болт надевается шайба, далее на конце зачищенного провода формируется колечко и надевается следом за шайбой. Таким же образом проводятся манипуляции со следующим проводом. После того как все провода и шайбы установлены соединения затягиваются гайкой. Способ замозажимного соединения является наиболее современным и простым. Зажимы снабжены специальной пастой, которая позволяет предохранить провода от окисления. Работа проводится в следующем порядке: с концов проводов убирается изоляция, затем они вставляются в соединители и защелкиваются.

Схема соединения распределительной коробки

Для того чтобы грамотно соединить провода в распредкоробке важно знать тонкости маркировки каждого провода. Провода «ноль» маркируются синим цветом, кабели заземления желтым, провода фазы обозначают черным или красным цветом. При проведении через коробку проводов для розеток, фазы соединяются вместе. При установке проводов выключателя с одной клавишей провод, который уходит на переключатель скручивается со всеми проводами фазы. Если же подключается двухклавишный выключатель, при трехпроводной электропроводки, на осветительный прибор пускают четырехжильный кабель, если проводка двухпроводная, то необходим трехжильный кабель. Фазы розеток и питающий кабель подвергаются скрутке, а затем подцепляются к общему зажиму выключателя, а затем от него два самостоятельных провода уходят в элемент освещения.

Этапы установки и подключения распределительной коробки

Для подключения распределительной коробки необходимы: кабели сечения 3*2,5 ВВГ и 2*2.5 АВВГ, выключатель двухклавишный, крепления, приборы освещения, розетка, плоскогубцы, круглогубцы, рулетка, кусачки, молоток и плоская отвертка. Первым делом необходимо сделать разметку и обозначить места прохождения проводов (данная процедура поможет рассчитать количество необходимого материала). После помещение обесточивается и провода подводятся к распределительной коробке. Для крепления проводов рекомендуется использовать небольшие гвоздики или скобы из пластика.
Важный момент: При прокладке проводов стоит обращать внимание на то, чтобы провода не перекрещивались, если это нереально, то необходима дополнительная изоляция.

Следующий этап – соединение кабелей и подключение электроприборов. На заключающем этапе тестирование и проверка работоспособности

Как производится соединение проводов в распредкоробках

Монтаж электропроводки, как правило, начинается с укладки кабеля. Следующая за ней важная операция – это соединение проводов в распределительных коробках. Людям непосвященным порой кажется, что возня с такими коробками является лишь потерей времени, а наличие этих электромонтажных элементов для них равнозначно утрате необходимого в отделочных работах эстетизма.

Что вы узнаете

Сегодня я расскажу, почему без распредкоробок обойтись совершенно невозможно, а также о том, какими правилами определяется соединение в них проводов и какие существуют нюансы при подключении через эти коробки некоторых основных элементов квартирной электросистемы.

Чем объясняется необходимость распределительных коробок

Если распределительные коробки не применять в процессе электрического монтажа, а места соединения проводов просто закатывать в штукатурку, то при необходимости добраться до них придется полностью разрушать отделку стены: обрывать обои, разбивать штукатурку и так далее. Подобная перспектива едва ли может кого-то устроить.

Кроме того, иногда возникает необходимость по установке дополнительных розеток. В таких случаях гораздо удобнее подключиться к распределительной коробке, а не тянуть провод от розеток уже существующих.

Кто-то может сказать, что распредкоробки можно заменить клеммными колодками. Однако такое решение совершенно не практично, поскольку его реализация потребует вырезания более глубоких штроб и, следовательно, более значительных трудозатрат.

Следует также знать, что наличие распредкоробок обусловлено требованиями пожарной безопасности.

Соединение проводов в распредкоробках: правила, обязательные для исполнения

Основные способы коммутации проводов обусловлены Правилами устройства электроустановок (ПУЭ).
Соединение проводов внутри распределительных коробок может производиться:

с помощью клеммных колодок. Поскольку эти элементы отличаются небольшими размерами, их можно без труда поместить во внутреннюю полость любой распредкоробки. В процессе монтажа работа состоит лишь в том, чтобы обрезать провод на нужную длину, соединить жилы и уложить собранный узел внутрь коробки.

с помощью пайки. Данный способ больше подходит для настоящих профессионалов, имеющих достаточный опыт выполнения этого вида работ. Если у человека соответствующего опыта нет, он может потратить массу времени и при этом не добиться необходимого качества соединения.
опрессовкой. Опрессованные соединения относятся к наиболее надежным среди неразъемных. Опрессовка является достаточно трудоемкой операцией, требующей как определенных навыков, так и специальных приспособлений (пресс-клещи, гильзы, термоусадочные трубки).

При выполнении опрессовки зачищенные жилы вставляют в концы гильзы, а ее крепко обжимают. Важный нюанс состоит в том, что перед началом этой операции на любой из двух соединяемых поводов надевается термоусадочная трубка, которая после опрессовки сдвигается на гильзу и нагревается для ее усадки.

Отдельно необходимо сделать важное уточнение по поводу скрутки, о которой на сайте разгорелась довольно оживленная дискуссия. Такое соединение проводов как в распредкоробке, так и в других местах электросети может быть лишь временным.

Если провода были где-то соединены на скрутку, – какой бы она ни была надежной, – впоследствии данное соединение должно пройти полноценную обработку одним из описанных выше способов. Именно такой подход и определен положениями ПУЭ.

Порядок коммутации проводов, идущих к розеткам и светильникам

Основные коммутации внутри квартирных распределительных коробок производятся для обслуживания светильников и розеток. Поскольку для этих приборов порядок выполнения соединений различен, поговорим о них отдельно.

Соединение проводов, ведущих к розеткам

С розетками дела обстоят достаточно просто: провода соединяются между собой с соблюдением цветности:

фаза – серые, коричневые или черные провода;
ноль – синие или голубые;
заземление – желтые с полосой зеленого цвета.

Если в проводах заземления нет, и они являются двухжильными, то дело обстоит еще проще: производится попарное соединение проводников, имеющих одинаковый цвет.

Как соединяются провода, идущие к светильникам

Если речь идет о светильнике, управляемом одноклавишным выключателем, то соединить придется лишь пару проводов: ноль – с проводником, идущим прямиком к светильнику, фазу следует пропустить через выключатель.

Если же люстра управляется 2-клавишным выключателем, порядок подключения слегка изменится. От выключателя следует пропустить 2 провода, отвечающие за различные группы лампочек, тогда как ноль у них останется общим.

Итак, мы рассказали о том, как производится соединение проводов в распределительных коробках. Казалось бы, дело это не столь и сложное. Однако электричество – штука опасная и, если у вас нет надлежащей квалификации, обращаться для выполнения любых работ все-таки стоит к профессиональным электрикам.

Автор статьи: Сергей Минеев

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Как соединить провода в распределительной коробке

Соединение проводов в распределительной коробке – этап электромонтажных работ, следующий после укладки проводов и кабелей электропроводки. Согласно Правил Устройства Электроустановок, электрические соединения проводов должны выполняться только в распределительных коробках.

Нелишне, наверное, будет напомнить о том, что распределительная (распаячная) коробка должна быть доступной – обслуживаемой, чтобы в случае необходимости её всегда можно было открыть и устранить неисправность.

Итак, имеется распределительная коробка электрическая, которую надо расключить – правильно соединить провода. Прежде всего, нужно выровнять «концы» проводов в коробке по длине – 15-20 см будет вполне достаточно.

После этого следует удалить внешнюю изоляцию кабелей (если они имеют двойную изоляцию) и оголить жилы проводов. На фото жилы проводов оголены на 1-1,5 см – под коммутацию проводов колпачками СИЗ. Для коммутации проводов скрутками с последующей пропайкой, сваркой или при помощи гильз, зачистить провод нужно больше – на 40-50 мм.

Далее, для правильного соединения, нужно определить откуда какой провод идёт – требуется «прозвонка» проводов. Для этого можно воспользоваться обычной индикаторной отверткой с прозвонкой. Скрутив очищенные от изоляции жилы проводов розетки или выключателя, ищем их отходящие концы в коробке.

Соединение проводов в распред коробке. Основные коммутируемые в коробке элементы электропроводки – это светильники, выключатели и розетки. С соединением проводов розеток всё предельно просто – это параллельное соединение их между собой с параллельным-же присоединением к питанию. Ошибиться здесь трудно – просто соединяете провода одинакового цвета.

В коммутации проводов освещения (выключатель, светильник) тоже ничего сложного нет. Питание на светильник подаётся через выключатель; фазный провод питания соединяется с входящим проводом выключателя, отходящий – на светильник. Второй провод светильника соединяется напрямую с нулевым проводом питания.

Таким образом, соблюдая Правила, выключение светильника будет производиться разрывом фазы, что гарантирует отсутствие напряжения на цоколе светильника.

Соединив провода, можно переходить к изоляции скруток или, см. фото – к накрутке колпачков СИЗ, соответствующих требованиям ПУЭ, и не нуждающихся в изоляции.

Если коммутируемых концов слишком много для одной коробки, имеет смысл либо установить распредкоробку большего размера, либо «разбить» провода на две коробки, установив рядом ещё одну и запитать её от первой.

Схема соединения проводов в распределительной коробке

Автор newwebpower На чтение 11 мин. Просмотров 1.1k. Опубликовано 24.10.2016
Обновлено 04.11.2016

При самостоятельном ремонте электропроводки следует уделить особое внимание соединению проводов в распределительных коробках, ведь электротехника, как говорят электрики, это наука о контактах, как желательных, обеспечивающих бесперебойное снабжение электроэнергией, так и неприемлемых, из-за которых случается множество аварий и несчастных случаев.

В данной статье при помощи ссылок на другие материалы данного ресурса будет представлен весь багаж минимальных знаний и навыков, необходимый домашнему мастеру для успешного электромонтажа, а также будет поэтапно описан весь процесс соединений проводов в распределительной коробке, начиная от подготовительных этапов, заканчивая введением смонтированной домашней сети в эксплуатацию.

Схема – самый главный этап

Для бывалого электрика не составит труда подключить выключатель и лампочку без чертежа, сделав соединение проводов в распределительной коробке, ориентируясь по цветовой маркировке жил кабелей или по результатам прозвонки уже проложенной проводки.

Но у опытных мастеров такая работа получается лишь потому, что схема подключения отчетливо отпечаталась в уме благодаря многолетней практике.

Простая схема соединений проводов в распределительной коробке при подключении выключателя и лампочки

Если же мастеру требуется провести электропроводку на любом объекте, то он начнет первым делом с проектировки схемы, если до него это не сделали другие специалисты. Разумеется, существуют нормативы, ГОСТ и СНиП, по которым делаются все чертежи электропроводки, но для квартиры или частного дома подойдет схема, начертанная от руки, главное – чтобы она впоследствии исправно и безопасно работала.

Такой подход не только страхует от ошибок, но и позволяет экономить время, разделяя труд – осуществляя электромонтаж в распределительной коробке, электрик не будет отвлекаться на составления плана электропроводки, одновременно пытаясь удержать в голове планируемые линии и подключения.

Более сложная схема подключения двухклавишного выключателя

Примеры схем для однокомнатной и двухкомнатной квартиры можно посмотреть, перейдя по ссылкам. Также нужно будет ознакомиться с условными графическими обозначениями элементов сети, чтобы можно было проконсультироваться у знакомого мастера, показав ему схему, или в будущем осуществить ремонт электропроводки, сверившись с сохраненным чертежом.

Важность планирования электропроводки обуславливается также и рациональностью и экономичностью. При составлении схемы проводки нужно составить план таким образом, чтобы самих распределительных коробок в квартире было как можно меньше, ведь каждое соединение проводов увеличивает риск потери контакта.

Пример начертанной от руки схемы электропроводки (синими кругами обозначены распределительные коробки)

При подключении одной розетки или выключателя многие электрики советуют вообще обойтись без распределительной коробки и осуществить подключение проводов в подрозетнике. Такое решение обуславливается нежеланием владельцев квартир обеспечивать доступ к распределительной коробке, как того требует ПУЭ (по их мнению портится интерьер жилища). Розетка или выключатель легко разбирается, что обеспечивает доступ к соединению проводов в подрозетнике.

Цитата из ПУЭ

Подробный рассказ о различных схемах подключения проводов в распределительных коробках показан на видео:

Правильная маркировка выводов

Для того чтобы осуществить соединение проводов в распределительной коробке согласно схемы без излишних сомнений, нужно, чтобы выводы проложенной электропроводки были промаркированы. Очень часто расключение (разделение основной линии электропроводки на несколько ответвлений) производится, когда уже все провода уложены и спрятаны под штукатуркой, и не будет никакой возможности визуально проследить предназначение кабелей.

Легко запутаться без уверенности в предназначении одинаковых кабелей

Чтобы не тратить время на прозвонку кабелей, которая также описана на данном сайте, нужно еще на этапе укладки кабелей маркировать их окончания. В некоторых случаях, если проводов в распределительной коробке мало, можно ориентироваться по цвету изоляции токонесущих жил. Но при большом скоплении кабелей цвета изоляции проводов будут повторяться, поэтому возрастает вероятность ошибки.

Для исключения возможности неправильного подключения необходимо маркировать окончания уложенных кабелей любым доступным способом. Промышленность выпускает множество различных бирок, предназначенных для маркировки выводов. Очень часто электрики используют прозрачные термоусадочные трубки, вставляя полоску бумаги с условным обозначением вывода вовнутрь.

Образцы промышленно выпускаемых бирок для маркировки кабеля

Также можно воспользоваться прозрачным скотчем, обматывая им бирки с надписями. В крайнем случае, маркером или фломастером написать обозначения прямо на изоляции проводов или на стене, — но при этом есть риск, что надписи сотрутся в процессе монтажа.

Маркировка выводов электропроводки произведена на стене

Следует также неуклонно придерживаться цветовой маркировки кабелей (коричневый, красный, черный – фаза, синий – рабочий ноль, зеленый с желтыми полосками – защитный проводник PE).

Общепринятая цветовая маркировка изоляции кабельных жил

Монтаж распределительной коробки

Перед началом электромонтажа нужно убедиться, что распределительная коробка надежно зафиксирована. Виды распределительных коробок, которые зависят от типа электропроводки, также описаны на данном сайте. Важность фиксации обуславливается возможностью повреждения уже соединенных проводов при манипуляциях с распределительной коробкой и кабелями.

При работе с одножильными проводами следует избегать частых изгибаний токонесущих жил. Многожильные провода хоть и допускают частые изгибы, но механические нагрузки и вес незакрепленного кабеля висящей электропроводки может повредить уже готовое соединение, поэтому важно не нарушать технологию электромонтажа.

Требование ПУЭ по поводу фиксации кабелей и коробок

Если устанавливается скрытая проводка в кирпичной или бетонной стене, то провода укладываются в штрабу, проделываемую вручную или при помощи инструментов (штробление), а подрозетники и распределительные коробки монтируются в отверстиях, которые сверлятся в стене при помощи специальной коронки. Фиксация осуществляется при помощи гипса или алебастра.

Коронка для сверления отверстий для распределительных коробок

Каждый тип соединения проводов требует определенной длины выводов. Например, при использовании весьма громоздких соединительных колодок, на которых имеются болтовые клеммы подключения, мастера пытаются оставлять свободной длины проводов как можно меньше, чтобы все соединения поместились в коробку.

Но, если используется сварка проводов, то длина оголенных проводников должна быть около семи сантиметров, чтобы не допустить оплавления изоляции при сильном нагреве, плюс длина изолированных жил для удобного и безопасного монтажа. Длинные оголенные соединенные проводки изолируются и укладываются в распределительной коробке.

Соединения проводов выполнены с помощью сварки

Приведенные выше примеры означают, что независимо от выбранного способа соединения проводов, длина выводов, выступающих из распределительной коробки, должна быть не менее десяти сантиметров, ведь излишки проводников всегда можно обрезать, но нарастить их будет чрезвычайно трудно, и при этом ухудшится надежность всей линии электропроводки.

Подготовка проводников

На данном этапе мастер должен окончательно решить, как соединить провода в распределительной коробке, и соответственно подготовить проводники – снять изоляцию и подогнуть жилы кабелей. Перечень существующих типов соединений проводов приводится ниже, а сейчас, независимо от выбранного способа, следует уделить особое внимание качеству зачистки и подготовки проводников к электромонтажу.

Зачищенные провода готовы к подключению в распределительной коробке

Для проведения любого электромонтажа мастер должен иметь набор инструментов электрика, ознакомиться с которым, можно, перейдя по ссылке. На данном этапе производится подготовка проводов к подключению – зачистка от изоляции. Следует с особой тщательностью отнестись к данному процессу, так как при использовании подручных средств (ножа, плоскогубцев, кусачек) возможны незаметные повреждения токонесущих жил.

Профессиональный набор инструментов электромонтажника

При изгибании проводов и последующем монтаже едва заметные трещинки в металле могут увеличиться, что ухудшит электрическую проводимость и может привести к разлому и потере контакта. При больших токах в самом тонком участке цепи (в месте трещины) будет выделяться большое количество тепла, которое может разогреть изоляцию и даже сам металл проводника до температуры плавления.

При большом токе в надломанном проводнике происходит лавинообразный процесс – при нагревании сопротивление материала возрастает, что еще больше увеличивает тепловыделение. Заканчивается данный процесс расплавлением металла проводника и возникновением электрической дуги, которая обжигая другие соединения проводов в распределительной коробке, приводит их в полную негодность.

Фото горения электрической дуги в распределительной коробке

Без сомнения, настоящий мастер даже с помощью кухонного ножа сможет аккуратно и быстро снять изоляцию без повреждения токонесущей жилы. Но людям без опыта будет очень трудно избежать малозаметных повреждений материала проводников, поэтому, чтобы соединение проводов в распределительной коробке было качественным, необходимо использовать специальные инструменты для снятия изоляции (стрипперы).

Разнообразие инструментов для снятия изоляции

Многим доводилось наблюдать картину, что некоторые мастера снимают изоляцию при помощи зубов. Абсолютно не стоит следовать такому примеру, и в этом случае покупка профессионального инструмента для снятия изоляции обойдется дешевле, чем услуги стоматолога.

Обзор различных инструментов для снятия изоляции показан на видео:

Способы соединения проводов

Как уже говорилось, для различных способов соединений проводов распределительной коробке существует своя технология электромонтажа, которая заключается в длине зачищенных проводников, их изгибании и использовании соответствующих инструментов.

Поскольку каждый из возможных способов имеет множество специфических нюансов и требует применения специальных инструментов и навыков, ниже, в виде списка со ссылками представлены типы соединений проводов:

Электромонтаж проводов в распределительной коробке при помощи клеммных колодок

Каждый из приведенных выше способов имеет свои достоинства и недостатки, ознакомиться с которыми нужно обязательно, изучив материалы, перейдя по предложенным ссылкам. Выбирать тип соединений для проведения электромонтажа своими руками следует исходя из наличия инструментов, навыков, возможности приобретения материалов и ожидаемого качества контактов.

Наиболее надежной считается сварка проводов, но она требует специального сварочного аппарата и специфических навыков. Пайка проводников, которая также имеет хорошие характеристики, требует навыков владения паяльником. Клеммники Wago достаточно просты в монтаже, надежны при правильно подобранных изделиях согласно нагрузке, допускают соединение многожильных проводов без использования специальных наконечников, но следует опасаться подделок.

Соединения в распределительной коробке выполнены при помощи клеммников Wago

Использование гильз надежное, при применении специальных изделий можно соединять медь и алюминий, но само соединение требует специальных клещей и является неразборным, что не дает шанса на легкое исправление ошибки электромонтажа. Колпачки СИЗ надежны при соблюдении технологии и правильном подборе диаметра. Клеммные колодки требуют, чтобы болтовые соединения были надежно затянуты.

Колпачки СИЗ в распределительной коробке

Следует помнить, что согласно ПУЭ, скрутка проводов не допускается в чистом виде

Скрутка в чистом виде не входит в перечень дозволенных ПУЭ соединений

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительной коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Изоляция соединений в распределительной коробке при помощи термоусадочной трубки

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Оплавленная изоляция одного из соединений в распределительной коробке

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электропроводки максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Как сращивать провода электрических цепей

Очень многие электрические проекты требуют соединения (сращивания) электрических кабелей вместе. Иногда это происходит в монтажных коробках, но это также может произойти в любом месте, где вы хотите разветвить цепь в двух или более направлениях. Когда сращивание выполняется за пределами стандартной монтажной коробки, проект предусматривает выполнение кабельных соединений внутри распределительной коробки с глухой крышкой, к которой можно получить доступ всякий раз, когда вам нужно работать с проводами.

Овладение техникой сращивания позволит выполнять бесчисленные проекты, которые улучшают ваше жилое пространство, например, перемещение розетки или осветительной арматуры, удаление стены, отделка подвала или укрощение оборванных проводов, которые неправильно подключены.

Смотреть сейчас: Как сращивать электрический провод

Соображения безопасности

Любой проект, связанный с работой с проводами цепи, требует, чтобы вы сначала отключили питание цепи на сервисной панели (коробке выключателя).

Продемонстрированный здесь метод является правильным способом сращивания электрических проводов с использованием одобренных UL соединителей проводов, соединенных внутри одобренной электрической коробки. Этими разъемами могут быть знакомые накручиваемые гайки для проводов или вставные разъемы нового типа.Этот метод одобрен Национальным электротехническим кодексом (NEC). Никогда не следует использовать старый неформальный метод соединения проводов с помощью изоленты.

Электрические соединения нельзя оставлять сами по себе в полости стены или потолка. Вместо этого все стыки должны находиться в утвержденной распределительной коробке или электрической коробке приспособления. Сам ящик должен оставаться доступным и не должен быть спрятан за гипсокартоном или другими строительными материалами, которые потребуют снятия, чтобы добраться до коробки.Распределительная коробка обеспечивает безопасную среду для ваших соединений, защищая их от ударов и сдерживая искры и огонь, если что-то пойдет не так. Хотя распределительные коробки сначала могут показаться громоздкими и ненужными, вы обнаружите, что с ними легко работать и они сделают вашу работу более безопасной.

В этом проекте предполагается, что поверхности стен открыты для обеспечения доступа, и что электрические кабели уже проложены внутри стеновых полостей. В противном случае процесс ловли кабеля сделает проект более сложным и трудоемким.

Сращивание проводов — не сложная техника для освоения, но, как и при любом ремонте электрооборудования, связанном с работой с проводами цепи, домашние мастера должны хорошо разбираться в электрических системах, а также иметь некоторый опыт в проведении базового ремонта.

Ель / Марго Кэвин

Как устранить неполадки в электрическом осветительном приборе

Как устранить неполадки в электрическом осветительном приборе
Автор: Дэйв Донахью

Basic Light с питанием от однополюсного выключателя света

Этот блог разработан, чтобы помочь любому устранить неисправность, если не работает свет.К сожалению, иногда лампочки могут перегорать, а в более сложных ситуациях цепь освещения может вообще не получать питание. Это может произойти по ряду причин. Короткое замыкание может вызвать срабатывание или отключение прерывателя на панели. Когда это происходит, основной причиной может быть обрыв провода или ослабление провода в приспособлении. Обрыв провода или фактического покрытия (оболочки) провода может привести к мерцанию или выключению света или срабатыванию выключателя. Это означает, что провод, подающий питание на сам прибор, может контактировать с металлом внутри стенок, которые скрывают провод.Обычно светильники подключаются с использованием провода 14/2 NMB (или неметаллического, высокотемпературного) провода.

Для устранения неисправности осветительной арматуры сначала необходимо разомкнуть выключатель, который включает и выключает свет. Вам также нужно будет отвинтить приспособление и получить доступ к распределительной коробке, которая питает свет с помощью энергии. Внутри этой распределительной коробки вы должны увидеть три провода. Один из них — провод заземления (зеленый), белый провод (нейтраль) и черный или красный провод (горячий). Эти провода должны быть подключены к прибору из распределительной коробки.Они могут быть «вытянутыми», что означает, что провода подключены к другим проводам внутри коробки, а проволочная гайка соединит провода в распределительной коробке, которые могут питать свет, над которым вы работаете. Хвост — это то, что подает питание на прибор, который вы устраняете.

После того, как вы определили, что они подключены, перейдите к переключателю и с помощью омметра соедините два провода, идущие от переключателя к свету. Это будет ваш горячий и нейтральный. Если глюкометр звонит, значит, у вас есть непрерывность.Если это не так, то, скорее всего, у вас обрыв провода, и его следует заменить. Если вы действительно наблюдаете непрерывность звонка, то проблема может заключаться в соединениях между переключателем и прибором. Убедитесь, что ваша проводка правильная. В этом случае зеленый провод (заземление) должен быть прикреплен к зеленому винту на переключателе, а черный или красный провод должен быть прикреплен к латунному винту на переключателе. После замены светильника и света убедитесь, что вы правильно установили переключатель в выключатель (удобный ящик) и что клеммы не соприкасаются с оголенным металлом корпуса.Это само по себе является частой причиной многих коротких замыканий. После того, как вы правильно подключили провод, вернитесь к прибору и убедитесь, что он также подключен правильно.

Однополюсный выключатель освещения

Изображение однополюсного выключателя освещения

Чтобы получить общее представление о том, как подключен однополюсный выключатель света, см. Здесь. По приведенной выше ссылке показан простой пошаговый формат подключения однополюсной цепи освещения. Устранение неисправностей неработающего светильника может показаться сложной задачей, но это не так сложно, как может показаться.Swartz Electric, электрическая компания из Колорадо, специализируется на освещении, розетках, панельных работах и многом другом. И последнее, но не менее важное: всегда отключайте все питание перед началом ремонта или установки! Если вам неудобно работать над электрическими проектами своими руками, обратитесь в Swartz Electric по всем вопросам, связанным с улучшением электрического дома.

Swartz Electric — это подрядчик по электрооборудованию в Колорадо-Спрингс с наивысшим рейтингом, имеющий лицензию и страховку на выполнение электромонтажных работ на всей территории штата Колорадо.Пожалуйста, посетите наш веб-сайт, чтобы узнать о наших лицензиях, страховках и ссылках на обзоры и отзывы. Кроме того, Swartz Electric предоставляет 2-летнюю гарантию на материалы и пожизненную гарантию качества изготовления. Swartz Electric — ваш электрик из Колорадо-Спрингс выполняет электромонтажные работы по всему Колорадо-Спрингс, Монументу, Шварцвальду, Фонтану, Соколу, Вудленд-Парку и повсюду между ними. Мы или электрики в Колорадо-Спрингс, чтобы решить ваши проблемы с электричеством и удовлетворить ваши требования к электричеству.Позвоните, напишите по электронной почте, посетите наш веб-сайт или зайдите в наш офис сегодня и позвольте Swartz Electric обслуживать ВАС. Это оригинальная статья, написанная Дэйвом Донахью для Swartz Electric. Эта статья не может быть скопирована полностью или частично без специального разрешения Swartz Electric, LLC. © Copyright 2013. Все права защищены.

Как правильно подключить потолочный светильник

Итак, вы хотите узнать, как подключить потолочный светильник? Это довольно простой процесс, если вы готовы следовать инструкциям и правилам техники безопасности.

Это удобный навык. Знание того, как подключить свет, дает вам возможность вывести ваши украшения на новый уровень.

Не стесняйтесь проявлять фантазию и создавать новую атмосферу в своей гостиной или спальне, заменяя устаревшие светильники на современный вид, который дополняет ваш стиль.

Вы когда-нибудь мечтали развалиться в постели и любоваться сиянием очаровательной люстры? Или мысль о новом сочетании света и вентилятора в вашей семейной комнате зовет вас по имени?

Что ж, теперь вы можете переделать свой дом, используя любой стиль потолочных светильников, который вам нравится.Если вы научитесь правильно подключать потолочный светильник, вы сэкономите несколько серьезных банкнот.

Все, что вам нужно, — это несколько инструментов и приятный помощник. Даже если это новая территория для вас, будьте уверены, вы сможете научиться правильно подключать потолочный светильник.

Вы, наверное, заметили, что потолочные светильники бывают разных стилей и форм. Как их внешний вид, так и методы крепления их к потолку различаются.

Во многих случаях, особенно с люстрами, обычно используется полый стержень с центральной резьбой, чтобы установить и удерживать его на месте.Также потолочные светильники можно подвесить с помощью двух саморезов, которыми основание светильника крепится к розетке.

Его также можно прикрепить к монтажной планке, которая находится в розетке. Независимо от того, как вы решите передать потолочный светильник, вы можете сделать глубокий вдох и расслабиться, зная, что монтажная часть проста.

Через коробку может проходить несколько проводов. Но, к счастью, вам придется иметь дело с тремя, а не со всем комплектом и кабудлем.

Черный провод, зеленый провод и белый провод — это те, с которыми вам нужно ознакомиться. Работая над своим проектом, вы заметите, что эти три провода соединены вместе с помощью винтовых соединителей.

Лучше работать с этими проводами руками, свободными от чего-либо еще, например, с потолочным креплением. После того, как вы ослабите винты, которые крепили существующее приспособление к потолочной коробке, вы избавитесь от лишнего бремени, связанного с попытками удерживать приспособление в равновесии при работе с проводами.

Даже если вы думаете, что можете самостоятельно манипулировать проводами и осветительной арматурой, не дерзайте и не думайте, что вы можете сделать это с люстрой. У вас будет беспорядок на руках.

Вот почему вы хотите заручиться чьей-либо помощью. Ваша задача по установке потолочной проводки своими руками будет намного проще и быстрее, если вы попросите кого-нибудь помочь вам заменить светильник.

Хорошая новость заключается в том, что этот проект можно реализовать с помощью правильных инструментов, информации и помощи. Да, вы тоже можете научиться правильно подключать потолочный светильник!

Понимание того, как работает освещение в вашем доме

Прежде всего, вы хотите понять, как работает освещение в вашем доме.Это даст вам более полное представление о том, что вы берете на себя, прежде чем вы начнете. Вот как это работает.

Электроэнергия поступает в ваше жилище через главный герметичный предохранитель, который называется служебной головкой. Затем он будет перемещаться к вашему счетчику по одному большому красному и одному большому черному проводу.

Этот счетчик используется для измерения количества потребляемой вами электроэнергии. Не прикасайтесь к каким-либо частям счетчика или сервисной головки — это запрещено.

Следующая остановка — потребительский блок.Именно из этого источника электричество распределяется по вашему дому. В этом поле у вас будут схемы.

Каждый из них защищен либо выключателем, если у вас есть устройство защитного отключения, либо предохранителем на номинальный ток. Вы сможете узнать, сколько электричества имеется в вашем распоряжении, проверив напряжение.

Так будет выглядеть блок выключателя в вашем доме. Это даст вам доступ к цепям, предохранителям и переключателям. Creative Commons Patio Project 015 Роджера Моммартса / CC 2.0

Скорость, с которой течет напряжение по проводникам, измеряется в амперах. Мощность, необходимая вашему потолочному светильнику или любому другому устройству для работы, измеряется в ваттах.

Если вам нужно выяснить, как определить правильный кабель и формулу предохранителя, вы должны использовать этот простой метод: Вт / Вольт = Амперы. Это означает, что ватты, разделенные на вольт, равны амперам.

Эффективный способ визуализировать это — подумать о чем-то, катящемся с горы. Думайте о вольтах как о высоте горы.А теперь представьте, что ток — это скорость, с которой электричеству разрешено катиться с горы.

Когда сила, такая как сопротивление, снижает скорость потока вниз с горы, она измеряется в омах. Ваш потребительский счетчик предназначен для измерения потребляемой энергии, а не вольт или ампер.

Эта потребляемая энергия отражается в количестве ватт, которое каждый час потребляет каждое отдельное устройство, которое вы используете в своем доме. Обычно это называется киловатт-часами или киловатт-часами.

Вольт (общее количество потребляемой электроэнергии) измеряется в ампер / часах. Считайте, что это поток в час, если вы вспомните могущественную гору, упомянутую ранее.

Электричество движется по токоведущему проводу. Вот как он питает то, что требуется. С этого момента он возвращается к нейтральному проводу к своему местному трансформатору.

Этот поток можно остановить, вставив переключатель. Во всех смыслах этот переключатель находится в токоведущем проводе.

Важно соблюдать осторожность при работе с проводами под напряжением.Некоторые люди были шокированы, прикоснувшись к ним.

Соблюдайте осторожность при работе с проводкой, чтобы избежать поражения электрическим током. Как показано на рисунке выше, напряжение опасно для вашего здоровья. Он может путешествовать по вашему телу и причинять вам вред. Соблюдайте осторожность и отключите питание перед работой с оборудованием.

Теперь, когда вы знаете, как электричество работает в вашем доме, пора перейти к самому интересному — вашему проекту освещения своими руками. Вот предметы, которые вам понадобятся для этого проекта:

Потолочный светильник
Монтажные принадлежности
Гайка колпачковая
Отвертка крестовая

Теперь, когда у вас есть все инструменты, вы готовы приступить к подключению потолочного светильника.Вот девять шагов, которые вам нужно сделать.

Шаг 1 — Отключение питания

Отключите питание, отключив прерыватель, контролирующий проводку потолочного светильника. После того, как вы выключите прерыватель, вытащите детектор напряжения, чтобы проверить провода.

Если вы обнаружите, что напряжение присутствует, отключите главный выключатель на панели выключателя. Затем вам нужно будет проверить провода, чтобы убедиться в отсутствии напряжения.

Однако, если вы обнаружите, что напряжение все еще есть даже после того, как главный выключатель был отключен, вы должны остановиться.Забудьте о попытках самостоятельно повесить потолочный светильник.

Избавьтесь от головной боли и вызовите профессионального электрика для диагностики проблемы.

Шаг 2 — Знайте свои провода

Если питание выключено, у вас будет зеленый свет, чтобы перейти к следующему шагу. На этом этапе вам нужно будет определить типы проводов, с которыми вы имеете дело, которые будут поддерживать потолочный светильник.

Если вы понимаете цветовую кодировку, вы справитесь с этим шагом. Нейтральные провода белые.Горячие провода черные. Провода заземления — неизолированные медные или зеленые.

По большей части вы будете работать с черным проводом под напряжением и белым нейтральным проводом. Имейте в виду, что в распределительной коробке может быть красный провод.

Это называется переключаемой горячей проволокой. Он управляется настенным выключателем, и этот красный провод станет вашим основным горячим проводом.

Шаг 3 — Знайте свою горячую проволоку

Вам нужно выяснить, какой провод на потолочном светильнике является нейтральным, а какой — горячим.Черный и белый провода легко отличить.

Однако, если вы имеете дело с золотыми или коричневыми, вам нужно будет ориентироваться не только на цвет. Обращайте внимание на то, чтобы края были квадратными, с мелкими надписями или даже выступами на пластиковой оболочке.

Если вы обнаружили какой-либо из этих контрольных знаков, вы наткнулись на провод под напряжением. Снимите оболочку с проводов лампы так, чтобы было видно примерно 1/2 дюйма оголенного провода.

Если вы не знакомы с внешним видом проводки, это хороший пример.Вы ясно видите, как белые провода резко контрастируют с черными проводами. Кроме того, чистый медный металл позволяет увидеть, как выглядит провод без оболочки. Creative Commons Можете ли вы заметить по ilovebutter / CC by 2.0

Обратите внимание, что провода с маркировкой UF-B, NM-B, THHN или THWN-2 одобрены для устройств с более высокими температурами.

Однако, если у вас есть старый дом, построенный в начале 80-х, у вас вполне может быть проводка для светильников, рассчитанных на более низкую температуру.Это может создать проблему, поскольку более современные приспособления требуют использования проводов, которые могут выдерживать более высокие температуры.

По этой причине не подключайте прибор, выпущенный после 1985 года, к проводке, выпущенной до 1985 года. Это рецепт катастрофы. Тепло от прибора может расплавить изоляцию вокруг ваших проводов, что приведет к серьезной опасности возгорания.

Шаг 4 — Осмотрите выходную коробку

Теперь вам нужно осмотреть розетку. Важно убедиться, что коробка надежно закреплена.Национальный электротехнический кодекс (NEC) требует, чтобы потолочный светильник тяжелее пятидесяти фунтов имел независимую электрическую коробку.

Шаг 5 — Снимите потолочный светильник

Снимите старый потолочный светильник с помощью отвертки Phillips, чтобы открутить крепежные винты. Этот процесс будет намного проще, если у вас будет небольшая помощь.

Если можете, найдите кого-нибудь, кто удержит потолочный светильник. Теперь откройте провода и удалите изоленту. Как только это будет сделано, пора открутить провода крепления от домашней проводки.

Шаг 6 — Выровняйте приспособление

Чтобы не напрягать руки и не тратить время зря, предварительно соберите как можно большую часть потолочного крепления на земле. Убедитесь, что вы уравновешиваете штангу.

Не пытайтесь собрать потолочный светильник после его установки. Вы должны потратить время на то, чтобы собрать части вместе, а затем сложить их как одно целое. Новые потолочные вентиляторы Creative Commons 002 от Roger Mommaerts / CC by 2.0

Сделайте это, совместив навес с перекладиной.Оставьте немного резьбы снаружи, чтобы она могла проходить через навес. С помощью контргайки закрепите отрезок на месте.

Для каждой стороны перекладины вам нужно будет вплести шурупы в отверстия. Если вы работаете со стержнем, обязательно проденьте его в среднее отверстие перекладины.

Теперь вам нужно переместить провода к одной стороне электрической коробки. Отсюда вы установите перекладину на электрическую коробку.

Шаг 7 — Подключите провода

А теперь пора подключить провода так, как они были в старом потолочном креплении.Это довольно простой шаг, на котором вы подключите черный провод к черному, а белый провод к белому.

Голый медный провод — это провод заземления. Его следует подключить к зеленому винту заземления на перекладине.

Пусть ваш прекрасный помощник будет держать остальную часть приспособления, чтобы вы могли сосредоточиться исключительно на подключении проводов. Когда закончите, вам нужно будет заправить провода в электрическую коробку.

Шаг 8 — Выровняйте ваш прибор

Совместите купол с крепежными винтами и затяните их.Если ваш светильник похож на большинство из них, вы увидите отверстие в форме замочной скважины.

Вам необходимо совместить головку винта с более широкой частью отверстия. Теперь подкрутите потолочный светильник к более узкой части.

Вам потребуется отвертка и совместить ее с головкой крепежного винта, как показано на рисунке. Затяните каждый винт, чтобы убедиться, что он надежно закреплен.

На этом этапе затяните крепежные винты.При необходимости отрегулируйте штангу так, чтобы навес плотно прилегал к потолку.

Шаг 9 — Завершите свой проект

Вставьте лампочки и расположите шар света так, чтобы можно было затянуть установочные винты на боковой стороне капюшона. Наконец, пора снова включить питание, и это официально — готово.

Но что, если вы хотите подключить потолочный светильник с вентилятором? Вам нужно будет внести некоторые изменения в свой подход. Вот как это сделать.

Как заменить светильник на новый потолочный вентилятор

Здесь следует помнить, что чем больше ваша комната, тем больше может быть ваш вентилятор. Чтобы узнать, сколько места вы можете поиграть, вам нужно будет произвести измерения.

Для этого нужно измерить самую длинную стену в комнате. Теперь, если вы обнаружите, что эта стена меньше 12 футов, вам нужно будет купить вентилятор диаметром 36 дюймов.

Однако, если ваши измерения показывают, что эта стена составляет 12-15 футов в длину, вам необходимо купить 42-дюймовый вентилятор.Если ваша комната довольно большая, а самая длинная стена превышает 15 футов, вы можете установить 52-дюймовый вентилятор.

Шаг 1 — Снимите текущий светильник

Можно заменить устаревший потолочный светильник или люстру в вашей комнате на потолочный вентилятор, который поставляется с собственным осветительным прибором. Но вам необходимо иметь четкое представление о том, как выполнять основные электрические работы в вашем доме.

С учетом сказанного, это будет сложнее, если в вашей комнате даже нет осветительной арматуры.В этом случае уровень сложности вашего проекта значительно возрастет.

Тебе придется прорезать потолок. Это также потребует установки новой проводки, а также переключателя.

Если все это звучит слишком сложно, лучше вызвать профессионального электрика. Однако, если у вас есть существующий осветительный прибор, вы обнаружите, что ваш маленький электрический проект не будет таким сложным.

Для того, чтобы выключить ваш текущий прибор, вы должны сначала отключить питание.Вам нужно будет подойти к главной электрической панели вашего дома, чтобы получить доступ к цепи, которая питает ваш свет и его выключатель.

Чтобы получить доступ к цепи, которая питает ваш свет и его выключатель, вам нужно будет добраться до главной электрической панели вашего дома. Как вы можете видеть здесь, сбоку от него будут маленькие белые прямоугольники, указывающие, какой выключатель питает какую комнату. Убедитесь, что вы выбрали правильный переключатель. Коробка Creative Commons Breaker, Кертис Грегори Перри / CC by 2.0

Никогда нельзя быть слишком осторожным при работе с электричеством, поэтому, прежде чем идти дальше, было бы неплохо заклеить выключатель изолентой. Это поможет вам избежать неприятных происшествий, которые могут произойти, если выключатель снова будет включен, пока вы находитесь в процессе работы.

Теперь, когда об этом позаботились, вам нужно разобрать старый добрый тестер цепей. В конце концов, вы хотите убедиться, что питание действительно отключено, прежде чем прикасаться к какой-либо части электропроводки.

На этом этапе вы отключите провода крепления. Далее снимаем центральную гайку крепления. Удалите все винты, которые удерживают существующее приспособление на месте.

Теперь, когда ваш старый прибор находится вне пути, вам нужно попытаться выяснить, является ли электрическая коробка надежно крепятся к опорному кронштейну или потолочной балке.

Вам понадобится прочное крепление для вентилятора, потому что они обычно весят до 50 фунтов и должны быть закреплены. Все становится немного сложнее, если вы обнаружите, что ваша потолочная коробка закрыта другим материалом, например гипсокартоном.

В этом случае вам может потребоваться доступ к балкам сверху. Этот шаг вполне может включать поездку на чердак.

Оказавшись там, вам нужно будет осмотреть ситуацию. Если похоже, что нужна опорная скоба, вам придется ее прикрепить.

Шаг 2 — Установите опорную скобу

Здесь начинается самое интересное. Знаете ли вы, что вы можете изготовить и установить собственную опорную скобу? Ага, вы не ослышались. Вы можете вывести DIY на новый уровень.

Для этого вам понадобится немного древесины. Вы можете установить свою собственную опорную скобу, используя брус 2 × 4 длины, прибитый к потолочным балкам с обеих сторон от места расположения коробки.

Если вы не уверены, как выглядит опорная скоба, обратите внимание на кусок металла выше. Это хороший пример поддерживающей скобы. Он защелкивается на балках-подвесках. Некоторые опорные скобы имеют L-образную форму, поэтому убедитесь, что вы выбрали именно ту, которая подходит для вашей работы. Модульная конструкция Creative Commons от jm3 на Flickr / CC by 2.0

Поместите скобу точно над потолочной коробкой. Идя под углом снизу, вам нужно будет с помощью шурупов надежно прикрепить потолочную коробку к распорке.

Но что, черт возьми, делать, если вам несправедливо отказано в доступе в пространство над потолком? Вам нужно будет использовать другой вариант, установив снизу расширяющуюся металлическую скобу.

Это обеспечит надежную опору как для потолочной коробки, так и для вентилятора. Вот что вам нужно сделать, чтобы это произошло.Сначала снимите существующую коробку.

Пройдя через отверстие, вставьте скобу и закрепите ее с помощью трещотки. Вы обнаружите, что, когда храповик поворачивается снизу, рычаги скобы будут вытягиваться, пока не коснутся потолочных балок с обеих сторон отверстия.

Шипы рук будут надежно сидеть в дереве. Вы можете встретить скобы, к которым уже прикреплена потолочная коробка.

Однако, если вы этого не сделаете, вы всегда можете прикрепить имеющуюся потолочную коробку к распорке.Вы можете использовать этот же метод, если решите установить потолочный вентилятор в комнате, где раньше не было электрического оборудования.

Это делается путем вырезания отверстия в потолке. Далее убедитесь, что электропроводка проложена к отверстию от распределительной коробки (в идеале такой, которая удобно расположена рядом).

Если вы раньше не видели распределительную коробку, то изображенная выше — хороший пример. Как правило, у него есть крышка, но вот как он будет выглядеть после того, как крышка будет снята.Распределительная коробка Creative Commons от Мухаммеда Али / CC от 2.0

После того, как это будет сделано, вам нужно будет установить скобу и новую потолочную коробку, как описано выше.

Шаг 3. Установите монтажный кронштейн вентилятора

К счастью, вы обнаружите, что большинство потолочных вентиляторов поставляется с монтажным кронштейном. Однако, если вы обнаружите, что у вас этого нет, не волнуйтесь.

Вы можете просто купить монтажный комплект отдельно. Следуйте инструкциям производителя и прикрепите кронштейн к потолочной коробке.

Этот кронштейн предназначен для установки круглого держателя для шаровой опоры либо на удлинительный стержень, либо на двигатель вентилятора. Для максимального комфорта обычно рекомендуется использовать удлинитель любой длины, чтобы не размещать вентилятор слишком близко к потолку.

В противном случае в комнате будет душно и не будет циркуляции воздуха. Какой смысл иметь потолочный вентилятор, который на самом деле вас не охлаждает?

Чтобы установить удлинительный стержень и подвесить вентилятор, вам необходимо временно скрепить вместе концы проводки двигателя вентилятора.

На картинке выше вы можете увидеть, как обматывать проволоку лентой. Когда вы склеиваете концы проводки двигателя вентилятора вместе, убедитесь, что вы обернули лентой, как это сделал здесь мужчина, чтобы ее было легко удалить, когда вы закончите. Creative Commons Ремонт проводки датчика аварии 1, Мауро Виктор Барбоза / CC by 2.0

Следующим шагом будет пропустить проводку через стержень. Как только это будет сделано, прикрепите стержень к двигателю вентилятора. Надежно установите шарнир на верхнем конце стержня.

Шаг 4 — Закрепите проводку двигателя вентилятора

Теперь пора перейти к следующему шагу. Вот где вы хотите закрепить двигатель вентилятора на потолочном кронштейне. Для этого нужно вставить шарнирный шарнир в кронштейн.

Присоедините провода от двигателя вентилятора к домашней проводке. Обычно это означает соединение белого и белого («нейтрального») провода и черного с черным («горячий или находящийся под напряжением») проводом.

Вы можете обнаружить, что ваш вентилятор также имеет неизолированный медный или зеленый изолированный провод.Если это так, то вам нужно будет прикрепить его к существующему заземляющему проводу. Затем вам нужно будет подключить оба к металлической электрической коробке.

Если вы приобрели потолочный вентилятор с пультом дистанционного управления, который позволяет вам управлять вентилятором и светом без использования тягово-тянущей цепи или переключателя, то в вашей упаковке вы найдете дополнительные провода или приемное устройство.

Для правильной установки вы должны внимательно следовать инструкциям производителя по электромонтажу.Надежно закрепите все соединения проволочными гайками.

Вот как это будет выглядеть, когда вы закрепите свои соединения проволочными гайками. Желтые колпачки на концах проводов называются проволочными гайками. Creative Commons DSCF1083, Крис Барански / CC by 2.0

Шаг 5. Присоедините лопасти вентилятора

Теперь пора на скачки. Вы почти закончили. Это та часть, куда вам нужно будет поставить кожух вентилятора, который закрывает монтажный кронштейн и потолочную коробку.

Прикрепите монтажный кронштейн лопасти к каждой лопасти вентилятора. Найдите двигатель вентилятора и прикрепите монтажные кронштейны к вращающейся лицевой панели под ним.

Убедитесь, что все крепежные винты затянуты. Если у вас болтаются лопасти, вентилятор во время работы будет раскачиваться.

Шаг 6 — Наденьте светильник

Этот следующий шаг необходим только в том случае, если ваш вентилятор поставляется с осветительной арматурой. Если это так, то вам нужно будет собрать приспособление и корпус переключателя.

Затем вы прикрепите осветительную арматуру к двигателю вентилятора в сборе. С этого момента вам нужно будет следовать инструкциям производителя для успешного подключения проводки.

Наконец, вы можете надеть плафоны, лампочки или стеклянный купол.

Теперь вы можете нанести последние штрихи, прикрепив купол. На этом снимке купол — это закругленная деталь, расположенная у основания потолочного вентилятора.

Шаг 7. Установите настенный пульт управления

В наши дни большинство продаваемых вентиляторов управляются настенным переключателем реостатного типа.Этот переключатель позволяет выполнять основные функции, такие как включение и выключение вентилятора и контроль скорости вентилятора.

Перед установкой нового настенного переключателя для вашего устройства убедитесь, что вы перепроверили существующую проводку переключателя. Вы можете сделать это с помощью надежного тестера цепей.

Этот шаг очень важен, потому что вы хотите убедиться, что питание отключено. Чтобы установить переключатель управления вентилятором, вам необходимо обратиться к инструкциям производителя.

По завершении этого процесса можно снова включить питание.Проверьте вентилятор и освещение в каждом рабочем режиме.

Если все сделано правильно, у вас должен остаться потолочный светильник, которым вы можете гордиться долгие годы — или, по крайней мере, до тех пор, пока ошибка ремоделирования не ударит вас снова. Вот пять лучших потолочных вентиляторов для вашего вдохновения.

Prominence 80029-01 Домашний вентилятор со светодиодной подсветкой Alvina LED Globe Light

Этот потолочный вентилятор hugger отличается низким профилем, что делает его идеальным для помещений, где требуется дополнительное пространство. Он станет прекрасным дополнением к гостиной среднего размера, спальне, столовой или семейным комнатам.

Plus, бесшумный реверсивный трехскоростной двигатель, который может работать зимой, помогает вращать теплый воздух и сокращает расходы на электроэнергию. В комплект входят тяговые цепи для быстрой и легкой регулировки включения / выключения, но они также совместимы с универсальными пультами дистанционного управления потолочными вентиляторами.

Только не ожидайте, что он выталкивает столько воздуха, как 42-дюймовый потолочный вентилятор.

Harbour Breeze Mazon 44-дюймовый матовый никелевый потолочный вентилятор для установки заподлицо для установки внутри помещений

44-дюймовый вентилятор Mazon

Harbour Breeze сочетает в себе производительность и современный стиль в компактном корпусе.Эта красавица отлично подойдет для небольших помещений. Он отлично впишется в современный вид.

Вы обнаружите, что встроенный комплект освещения имеет регулируемую яркость и оснащен светодиодным модулем мощностью 18 Вт, обеспечивающим хорошее освещение. Кроме того, конструкция для скрытого монтажа идеально подходит для любых помещений с низкими потолками.

Однако этот вентилятор может быть немного шумным. Разместите этот потолочный вентилятор в комнате, где вы не против слышать низкочастотный гул.

Portage Bay 50254 Hugger 52-дюймовый потолочный вентилятор White West Hill с комплектом подсветки чаши

Размеры потолочного вентилятора

Portage Bay — 11.5 дюймов от потолка до низа светильника, что делает его идеальным для низких потолков. Этот вентилятор прост в сборке и установке.

Освещение регулируется и имеет трехскоростной реверсивный регулятор для универсального использования летом и зимой. Мультиконденсатор делает этот потолочный вентилятор идеальным для тех, кто ценит тихую работу и максимальное движение воздуха.

Он действительно имеет тенденцию выделять химический запах при работе. Возможно, вам будет полезно открыть окна в первые несколько раз, чтобы выпустить запах.

Honeywell 50602-01 Ocean Breeze Contemporary, 30-дюймовый потолочный вентилятор со светодиодной подсветкой и матовым светом

Потолочный вентилятор

Honeywell в современном стиле идеально подходит для тех, кто хочет модернизировать свое пространство. Этот небольшой потолочный вентилятор идеально подходит для кухонь, спален, ванных комнат и других небольших помещений.

Он оснащен бесшумным реверсивным двигателем, который может переключаться из режима нисходящего потока в режим восходящего потока для оптимального воздушного потока, позволяющего легко контролировать температуру в помещении. Кроме того, у этого вентилятора есть двусторонние лопасти с двойной отделкой, каждая из которых имеет разный вид.

Вы можете выбрать отделку, которая лучше всего подходит вашему пространству и стилю. Просто убедитесь, что вы следуете инструкциям производителя к тройнику при его установке. В противном случае, если коробка в потолке не идеально выровнена, у вас могут возникнуть проблемы с накладкой.

Hunter Fan Company Hunter 53237 Переходный потолочный вентилятор 52 дюйма

Классический потолочный вентилятор

Hunter в традиционном стиле оснащен многоскоростным реверсивным двигателем. Мотор бесшумного ветра обеспечивает сверхмощный воздушный поток при бесшумной работе.

Энергоэффективные долговечные светодиодные лампы с регулируемой яркостью позволяют управлять освещением и атмосферой в жилом помещении. Благодаря низкопрофильному корпусу он идеально подходит для гостиной, гостиной, спальни и детских комнат.

Купите дополнительные фонари заднего хода, поскольку они имеют тенденцию дуть быстрее, чем другие марки. Теперь, когда у вас есть прекрасные потолочные вентиляторы с самым высоким рейтингом, которые вдохновляют вас, пришло время затронуть еще одну важную тему.

Чтобы подключить потолочный светильник без головной боли, важно выделить некоторые очень важные правила техники безопасности.

В конце концов, вы хотите защитить себя, свою семью и свой дом от любых возможных травм или пожаров, которые могут возникнуть из-за неисправной проводки.

Почему так важна электробезопасность

Когда вы не знаете, что делаете, работа с электричеством дома может быть опасной. Вот почему так важно понимать, как выполнять электрические проекты наиболее безопасным способом. Ключевыми компонентами электробезопасности являются кабели и предохранители.

В Соединенных Штатах действуют электрические правила, которые должны соблюдаться законом.Если вы ознакомитесь с этими правилами и обнаружите, что недостаточно компетентны для выполнения работ, не пытайтесь выполнить электрический проект.

В США вы будете подчиняться правилам и нормам, принятым судом в отношении электробезопасности. Если вы не компетентны в проведении электромонтажных работ, сделайте это для профессионала, такого как лицензированный электрик, которого вы видите здесь.

Что именно означает «компетентный»? Он определяется как способность делать что-то успешно или эффективно.Если вы собираетесь выполнить какие-либо электромонтажные работы, крайне важно, чтобы вы были достаточно компетентны, чтобы соблюдать правила по электротехнике.

Игнорирование требований электробезопасности может привести к несчастным случаям и, в худшем случае, к смерти. Ежегодно более 2400 детей (семеро детей в день) получают лечение в отделениях неотложной помощи больниц в связи с травмами, вызванными электрическими авариями.

Обеспечение безопасности вашей семьи должно быть главным приоритетом. К счастью, существуют организации и программы, обеспечивающие соблюдение стандартов, обеспечивающих безопасность людей.

В США действует стандарт безопасной установки электропроводки и оборудования, известный как Национальный электротехнический кодекс (NEC) или NFPA 70.

NEC является частью серии национальных правил пожарной безопасности, которая публикуется и пересматривается Национальной ассоциацией противопожарной защиты (NFPA). Хотя NEC сама по себе не является законом США, использование этого кода обычно предписывается законодательством штата или местным законодательством.

Он также используется во многих юрисдикциях за пределами США и охватывает установку электрических проводов, оборудования и кабельных каналов.Кроме того, NEC обращается к проводникам сигнализации и связи, а также к оптоволоконным кабелям для следующих целей:

строения
карнавалы
гаражей
механических цехов
дома на колесах
промышленные подстанции
паркомест
домов отдыха
туристические автомобили
строений
ярдов
складов

NEC обеспечивает надзор и повышает осведомленность о том, как защитить вашу семью от несчастных случаев, связанных с электрическими неисправностями, которые могут привести к ударам и пожарам.NEC делает это двумя способами.

Хотя дома не обязаны размещать знаки, предупреждающие об опасности поражения электрическим током, подобные приведенному выше, это не означает, что вы можете играть с электричеством. Это опасно, поэтому NEC разработала инструкции по защите вас и вашей семьи.

Прерыватели цепи при дуговом замыкании (AFCI)

Национальный электротехнический кодекс требует использования прерывателей цепи дугового замыкания (AFCI) для определенных электрических цепей в доме, чтобы предотвратить возникновение дугового замыкания.Что такое дуговое замыкание?

Это опасная электрическая проблема, вызванная перегревом, повреждением или напряжением электропроводки или устройств. AFCI были разработаны как средство для устранения электрических проблем, таких как дуговые замыкания, вызывающие пожары в домах.

AFCI — это автоматический выключатель. Таким образом, он разрывает цепь, когда обнаруживает электрическую дугу в цепи, которую он предназначен для защиты, чтобы предотвратить электрические возгорания.

Дуговые замыкания — опасное дело. Только в Соединенных Штатах они являются одной из основных причин электрических пожаров в жилых домах.

Ежегодно в США причиной более 40 000 пожаров является домашняя электропроводка. К сожалению, эти предотвратимые пожары ежегодно уносят более 350 смертей и более 1400 травм.

AFCI используются в качестве практического инструмента для обеспечения повышенной противопожарной защиты. Они делают это, распознавая, когда в домашней проводке возникает опасная электрическая дуга, прежде чем она перерастет в опасность пожара.

AFCI может определять, является ли дуга нормальной или опасной. Как только он обнаруживает проблему, он немедленно отключает питание цепи, прежде чем может начаться пожар.

Предотвращая пожары, AFCI могут спасать жизни и имущество. По данным Комиссии по безопасности потребительских товаров США, AFCI могут предотвратить примерно 50% электрических пожаров, которые происходят каждый год.

Избегайте ненужных пожаров в доме, подобных тому, который вы видите здесь, следуя правилам электробезопасности. Не попадите в число 50% домохозяйств, которые могли бы легко избежать пожара. Creative Commons House of Fire от dvs / CC от 2.0

Самый лучший способ спасти жизни и имущество — это остановить пожар до того, как он начнется.AFCI делают возможным такой уровень превентивной защиты.

Однако, если у вас более старый дом, он может не быть защищен AFCI. Только в 1999 году национальные нормы требовали наличия AFCI во всех цепях в домах.

Если в вашем доме есть обычный автоматический выключатель, он будет реагировать только на перегрузки и короткие замыкания. Он не защитит от возникновения дуги, которая может вызвать возгорание.

Перед тем, как приступить к работе над своими электрическими проектами своими руками, проверьте, есть ли у вас автоматический выключатель AFCI или обычный автоматический выключатель.Если у вас нет AFCI, подумайте об обновлении, прежде чем начинать свой проект.

Прерыватели цепи при замыкании на землю (GFCI)

У NEC также есть инструкции по использованию устройств электробезопасности, известных как прерыватели замыкания на землю (GFCI). Они работают, защищая людей от поражения электрическим током и поражения электрическим током, вызванных замыканиями на землю.

Что такое замыкание на землю? Замыкание на землю — это случай, когда в результате контакта источника питания и заземленной поверхности возникает непреднамеренный электрический путь.

Повреждение устройства или контакт с чем-то влажным может создать проблемы. Ваши розетки могут вызвать электрический пожар. Creative Commons Right In the Sockets, Джек Лоуренс / CC, автор 2.0

Например, при повреждении или даже намокании электрического прибора электрический ток выйдет за пределы проводников цепи. Эта утечка тока может привести к серьезным проблемам.

GCRI был разработан для предотвращения ударов, которые могут оказаться фатальными.Он делает это, контролируя поток электричества в цепи.

Если он указывает на потерю тока, обнаружив, что поток электричества отличается — даже незначительно — он быстро отключит питание цепи.

С момента включения GFCI в NEC в 1971 году они спасли тысячи жизней. Более того, они помогли вдвое снизить количество смертей от электрического тока в домашних условиях.

Правила электробезопасности введены в действие для вашего блага, чтобы защитить вашу семью и место проживания.Но они принесут вам пользу, только если вы прислушаетесь к ним.

Как однажды мудро заметил Томас Эдисон: «Ценность идеи заключается в ее использовании». Эти коды не защитят вас или кого-либо в вашем доме, если они не будут применены.

Убедитесь, что ваш дом соответствует нормам электробезопасности, прежде чем приступать к выполнению любого электрического проекта своими руками.

При выполнении любых домашних работ по установке электрооборудования также не помешает провести проверку вашего завершенного проекта у квалифицированного электрика и получить свидетельство о мелких работах.

По закону вы, а не кто-либо другой, несете ответственность за безопасность электроустановки.

Наличие Свидетельства об электроустановке (EIC) или Свидетельства о малых электромонтажных работах (MEIWC) предоставит вам декларацию о том, что внесенные вами изменения были безопасными для использования на момент ввода в эксплуатацию.

Обязательно храните полученный сертификат в надежном месте. Он послужит основой для любых дальнейших проверок и испытаний.

Кроме того, в случае возникновения пожара или ранения человека сертификат будет служить доказательством того, что электромонтажные работы выполнены в соответствии с удовлетворительными стандартами безопасности. Это защитит вас при подаче иска.

Отсутствие EIC или MEIWC может сделать вашу страховку дома недействительной. Возможно, вам даже будет сложно продать свой дом в будущем.

Если вы решили, что вам комфортно заниматься электрическими проектами самостоятельно, то есть практические шаги, которые вы можете предпринять, чтобы обеспечить свою безопасность.

Электробезопасность 101

Прежде чем начать, убедитесь, что вы используете только одобренные материалы, чтобы избежать ненужных несчастных случаев. Также предупредите всех в своем доме, что вы выполняете электромонтажные работы и что никто не должен включать питание, пока вы работаете.

Начните с проверки всех стен на предмет наличия проводов и труб перед резкой на предмет новых коробок и кабелей. Вы можете облегчить себе задачу, установив детектор для идентификации кабелей в стене.

Если все в порядке, выключите питание и вытащите предохранитель из цепи, над которой работаете.

Когда дело доходит до безопасности себя, своей семьи и своего скромного жилища, главное правило заключается в том, что при подключении или замене осветительной арматуры, если у вас есть какие-либо сомнения, лучше обратиться к электрику. Помните — электричество убивает.

Если вы не знаете, как выбрать квалифицированного электрика, не беспокойтесь. Это не ракетостроение. Вот краткий контрольный список из пяти вещей, которые следует учитывать, когда вам нужно найти электрика, которому можно доверять.

Убедитесь, что он действительно квалифицирован и имеет необходимые лицензии и страховку, необходимые для выполнения работы.
Изучите и узнайте, что заряжают другие профессиональные электрики. Вы должны убедиться, что их расценки справедливы и конкурентоспособны.
Обдумайте задачи, поставленные в вашем проекте. Если потребуется специализированная работа, убедитесь, что у электрика есть опыт работы в этой области.
Сделайте домашнее задание и посмотрите, не порекомендовал ли его кто-нибудь. Вы также можете спросить, может ли он показать вам рекомендации.
Почувствуйте себя электриком, чтобы убедиться, что этот человек настроен и выглядит профессионально.

Что я должен использовать: пластмассовую или металлическую электрическую коробку?

Выключатели света, розетки, потолочные вентиляторы и светильники, переходы
провода — это лишь некоторые из предметов, размещенных в электрических коробках. в отличие
электрические панели или панели выключателей, которые почти всегда изготавливаются из
стальные, электрические коробки могут быть изготовлены из металла или пластика.
В зависимости от обстоятельств того, как они будут использоваться, один материал
может быть предпочтительнее другого.

Что такое электрическая коробка?

Три коробки, наиболее часто используемые в домах:

4-дюймовые круглые коробки для потолочных светильников, бра,
дымовые извещатели и детекторы угарного газа.
Коробки одноблочные для основных розеток и выключателей.
Ящики с двумя секциями для двух выключателей света или дуплексной розетки
торговые точки.

Электрические коробки — это намного больше, чем контейнеры для электромонтажа; Они
также защитите провода и кабели от повреждений, ослабления или
разорваны, и все это может оставить вас без энергии или, что еще хуже,
вызвать
электрический огонь.

Когда использовать пластиковые распределительные коробки

ПВХ стал стандартным материалом для электрических коробок, особенно
для домашних мастеров. Легкие и удобные в работе, многие из них также
идут со встроенными зажимами для проводки. Хотя ПВХ может плавиться, когда
перегретый, он не проводит электричество, как металл. Использовать
пластиковые ящики при:

Есть неметаллические (NM) кабели, ведущие внутрь или из
коробка. Электропроводка в металлической оболочке основана на соединении с металлом.
электрическая коробка для заземления и не должна использоваться в пластике
коробки.
Вы сами делаете работу. Предварительно прикрепленные гвозди для крепления
коробки на заглушки упрощают установку и предустановки на коробке
укажите толщину полудюймового гипсокартона, что поможет избежать
прибивание фасада коробки заподлицо со стеной.

Одним из недостатков пластиковых коробок является их склонность к деформации при
подчеркнуто; и если их ударить достаточно сильно, они могут треснуть. И пока
предварительно прикрепленные хомуты удобны, часто сложно
снимите кабель после того, как он зажат.

Когда выбирать металлические коробки

Металлические электрические коробки используются гораздо дольше, чем версии из ПВХ.
сверхпрочные, огнестойкие и не плавятся. Они предлагают
высочайший уровень безопасности для электрических
электромонтажные приложения. Также практически невозможно раздавить или
гнуть металлическую распределительную коробку!

Если
ты делаешь работу сам, можно немного больше
сложно работать с металлическим ящиком. Задние и боковые выбивки
потребовать дополнительных зажимов, и острые края могут быть жесткими для
руки, поэтому обязательно надевайте перчатки при работе с одним из них.

Следует использовать металлические ящики:

Когда кабель в металлической оболочке или металлический кабелепровод входит или выходит
коробки.
Для наружного применения внутри помещений, например, в незавершенной
подвал или прихожую, где нет гипсокартона.

Можно использовать металлический ящик для проводки НМ, но особые меры предосторожности
следует предпринять для обеспечения надлежащего заземления.

Всепогодные электрические коробки

При установке электрических коробок вне дома, гаража или
здание, непогоды бокс, при правильном подключении, герметизирует
ненастная погода, чтобы влага не попадала и не замыкала
связь.Когда розетка используется и есть опасность намокания,
можно использовать откидную крышку, чтобы не подвергать розетку и шнуры.
идет дождь.

Если вы хотите узнать больше об электрических коробках или запланировать
встречу, чтобы их установил один из наших опытных
к электрикам обращайтесь к Дэвиду Грею.
Услуги онлайн или позвонив нам по телефону
(904) 724-7211.

Как обезопасить электрические провода под напряжением

Колпачок свободных проводов под напряжением

Это может быть полезно при ремонте вашего дома или при ремонте электрики.Оголенные провода могут вызвать поражение электрическим током. Колпачок должен подходить к длине жилы калибра, если проводов несколько.

Колпачки должны плотно прилегать к проводам, чтобы они не упали после завинчивания. Если провода под напряжением не входят в колпачки, вы можете согнуть их, чтобы колпачок не соскользнул. Вы также можете закрыть белый и черный провода и не закрывать заземляющий провод.

Вернуться к содержанию

Использование проволочных гаек

Отдельные провода можно заделать с помощью гаек.Использование гаек для проводов особенно рекомендуется при ремонте и при наличии оголенных проводов под напряжением. Работать в цепях с проводами под напряжением опасно.

Проволочные гайки позволяют отключать питание определенных активных цепей без отключения питания всего дома или даже комнаты.

Вернуться к содержанию

Установка распределительной коробки

Распределительная коробка может обеспечить безопасность проводов под напряжением. Предполагая, что распределительная коробка находится далеко от токоведущих проводов, с которыми вы работаете, вы можете установить другую распределительную коробку для заделки токоведущих проводов после заглушки.После заглушки или использования проволочных гаек наденьте крышку на распределительную коробку. Распределительная коробка важна, особенно если вы планируете снова использовать провода в будущем, так как вам следует избегать выдергивания проводов из гипсокартона.

Однако избегайте установки слишком большого количества соединительных коробок; используйте ближайшую распределительную коробку и установите, когда это необходимо. Вы также можете покрасить крышку в цвет стены или потолка.

Вернуться к содержанию

Прекратить использование изоленты

Изолента — самый простой способ обезопасить электрические провода.В качестве дополнительной меры предосторожности вы также можете использовать ленту на электрических проводах, находящихся под напряжением. Ленты можно использовать на незакрепленных проводах под напряжением, которые не подходят к колпачку.

Вы можете просто обернуть провод под напряжением изолентой, чтобы она вошла в колпачок. Однако важно заделать провод в распределительной коробке и не закапывать провод в стену. Лента может оторваться при изменении температуры, и в таких ситуациях электрические провода под напряжением могут стать опасными.

Вернуться к содержанию

Согните токоведущие провода для винтового соединения

Надежно ввинтите токоведущие провода, так как они вибрируют при использовании и могут оторваться.Согните петли с помощью инструмента для снятия изоляции с кабеля и плотно закрепите на винте.

При выполнении этого с электрическими проводами, находящимися под напряжением, убедитесь, что петля входит во время затягивания винта, чтобы не пропустить какие-либо жилы проводов. К каждому винту должен крепиться только один провод. Изгиб проводов под напряжением ограничивает случаи коротких замыканий, которые часто возникают при пересечении проводов под напряжением.

Вернуться к содержанию

Правильное обращение с проводами под напряжением — одна из самых важных мер безопасности, когда дело касается электричества.Если у вас нет необходимых инструментов или опыта, вы всегда можете обратиться к электрику для решения проблемы.

TN Robinson Ltd предлагает различные инструменты и аксессуары, которые позволяют безопасно работать с проводами под напряжением, позвоните нам сегодня по телефону 0161 480 9141 для получения дополнительной информации или загрузите наш новый каталог.

Дуга: опасность поражения электрическим током или возгорания

Искра — это явление, которое может возникать при ненадежных электрических соединениях.Это может быть на стыках проводов, на соединениях выключателя, настенных выключателях, розетках или внутри прибора. Искрение вызвано напряжением и физическим пространством. Чем выше напряжение, тем больше физическое пространство, которое может достичь дуга. Молния — прекрасный пример искрения. Молния может содержать 100000 вольт и может легко достигать многих миль между облаками или между облаками и Землей. Дуга тоже может быть хорошей, например, на конце свечи зажигания. Проблема возникновения дуги, когда она возникает в нежелательных местах, заключается в том, что она потенциально может выделять значительное количество тепла.

Возможность возникновения дуги является причиной того, что любые соединения / сращивания проводов или заделки проводов должны быть правильно закреплены гайками и заключены в распределительную коробку. Правильно закрытая распределительная коробка может помочь сдержать пожар, а также создает опасность поражения электрическим током в области, недоступной для пальцев ребенка. При осмотре домов я часто натыкаюсь на проводку, которую просто оставляют открытой в месте, где кто-то может с ней соприкоснуться. Это представляет потенциальную опасность поражения электрическим током. Я также часто вижу участки в домах, где кто-то сращивает два или более провода вместе и просто заклеивает соединение электрической лентой.Изолента, скорее всего, не сможет сдержать возгорания, если сращивание проводов со временем ослабнет, а затем возникнет дуга. Искра может также возникнуть внутри прибора или в шнуре питания прибора.

В рамках домашнего осмотра ваш инспектор должен проверить наличие признаков электрической дуги в розетках, где проводка соединяется с автоматическими выключателями или предохранителями и т. Д. Это часто будет в виде черных меток, как на фотографии ниже. Это, в частности, одна из важных причин, по которой все электрические соединения и заделки должны выполняться внутри надлежащей распределительной коробки или панели выключателя.

Еще одна хорошая статья, которая может вас заинтересовать, относится к электрической системе в старом доме: https://elizabethtown.wini.com/resources/tech-articles/older-home-electrical/

На фотографии выше показан результат искрения, когда проводник отсоединился от выводов розетки, спрятанной в стене. Обратите внимание на оплавленную изоляцию одного проводника.

По состоянию на середину 2002 г. в большинстве новых домов требовалось установить прерыватели цепи от дугового замыкания (AFCI) для защиты розеток в спальнях.Электрическая розетка — это любое место, в которое подается электричество, например розетки, выключатели, освещение, фиксированные потолочные вентиляторы и проводные датчики дыма. Автоматический выключатель AFCI — это устройство, которое контролирует синусоидальную форму тока и напряжения электрической цепи. Забив гвоздь в стену, можно случайно повредить проводку в стене. Эта поврежденная проводка могла затем вызвать дугу (без ведома жителей дома) и вызвать пожар. Огонь может тлеть в стене в течение некоторого времени, прежде чем кто-либо в доме заметит или до того, как дом будет окутан.Дуга нарушит структуру синусоидальной волны и вызовет отключение устройства AFCI, отключив, таким образом, эту цепь.

Более поздние изменения (2009 NEC) в электрических стандартах для новых домов (и недавно подключенных цепей в не новых домах) теперь требуют защиты от AFCI в большинстве 120-вольтовых цепей дома, а не только в тех, которые обслуживают спальни.

Автоматический выключатель AFCI часто встречается в более новых панелях выключателя и выглядит больше, чем обычный автоматический выключатель. Автоматические выключатели AFCI будут иметь соответствующую маркировку («AFCI» будет напечатано где-то рядом с ручкой или лицевой стороной) и будут иметь цветную кнопку тестирования.Нажатие кнопки тестирования должно привести к срабатыванию выключателя и отключению цепи. Поскольку срабатывание автоматического выключателя AFCI отключает цепь, домашние инспекторы обычно проверяют устройства AFCI только в пустом доме. Предстоящее изменение Стандарта практики Американского общества домашних инспекторов (ASHI) потребует тестирования устройств AFCI в пустующих домах; в жилых домах инспектор должен отметить наличие устройств AFCI, но отметит, что эти устройства не тестировались из-за того, что дом был занят.

Во время инспекции дома я наткнулся на несколько устройств AFCI, которые либо не срабатывали при тестировании, либо устройство AFCI взорвалось. Любой результат указывает на неисправное устройство AFCI, которое необходимо профессионально заменить.

Современные AFCI обнаруживают как последовательные, так и параллельные неисправности; более старые AFCI этого не сделали. Последовательные сбои возникают, когда возникает дуга, например, между частями поврежденного одиночного проводника. Параллельное замыкание происходит, когда между несколькими соседними проводниками возникает дуга, например, из-за повреждения изоляции проводов.

Устройства

AFCI могут быть добавлены ко многим современным панелям выключателей для обеспечения защиты от дуги / огня в доме. Обычные автоматические выключатели обычно срабатывают только из-за перегрузки по току (например, короткого замыкания из-за параллельного замыкания). Некоторые электрики предлагают добавлять устройства AFCI в дома с проводкой с ручкой и трубкой (K&T) (обычно это было около 1945 года и ранее), поскольку этот тип проводки с большей вероятностью вызывает дугу и приводит к пожару в доме из-за своего возраста. Некоторые страховые компании не будут страховать дома с ручкой и трубчатой проводкой, хотя я не слышал, разрешат ли какие-либо AFCI устанавливать в домах с ручкой и трубкой для обеспечения покрытия.Устройства AFCI значительно дороже обычных автоматических выключателей: прибл. 40+ долларов против 2 долларов.

Если ваш дом был построен в 1960-х и 1970-х годах, он может иметь алюминиевую проводку с твердым проводом. Этот тип проводки использовался в некоторых домах в то время из-за нехватки меди. Однако через некоторое время было замечено, что сплошная алюминиевая проводка с большей вероятностью ослабнет в критических соединениях проводов, таких как розетки и переключатели. Это может произойти из-за того, что провода немного расширяются и сжимаются при включении и выключении питания.Клеммы проводов, которые были плотно затянуты при подаче напряжения, могут ослабнуть при отключении питания проводки, поскольку проводка слегка сжимается. С медной проводкой это менее вероятно, потому что алюминиевая проводка расширяется и сжимается иначе, чем медная. Алюминий имеет более высокий коэффициент теплового расширения, чем медь.

Большинство старых розеток, переключателей и т. Д. Были разработаны для использования только с медной проводкой. Это явление может привести к искрению; некоторые пожары в домах были напрямую связаны с алюминиевой проводкой с твердым проводом.К концу 1970-х годов большая часть проводов с твердым проводом, используемая в домах, была снята с рынка из-за этой проблемы. Совсем недавно были разработаны различные формы алюминиевой проводки с твердым проводником (сплавы), однако они редко встречаются в современных домах.

Я рекомендую домовладельцам регулярно проверять шнуры различных передвижных приборов в их домах, таких как лампы, телевизоры, компьютеры и кухонные приборы. Никогда не прокладывайте проводку под ковровым покрытием / ковриками или под мебелью, так как существует большая вероятность повреждения проводки и, в конечном итоге, возникновения дуги.

См. Полный список услуг на вкладке «Услуги» по адресу https://elizabethtown.wini.com

Мой полный список статей по техническому обслуживанию и ремонту дома можно найти здесь.

Мэтью Стегер, владелец / инспектор WIN Home Inspection, является сертифицированным инфракрасным термографом уровня 1, сертифицированным инспектором ASHI (ACI) и инженером-электриком. С ним можно связаться по телефону: 717-361-9467 или [email protected].

WIN Home Inspection с 2002 года предоставляет широкий спектр услуг по инспекции дома в Ланкастере, штат Пенсильвания.Автором этой статьи является Мэтью Стегер, ACI — владелец WIN Home Inspection в Ланкастере, штат Пенсильвания. Никакая статья или ее часть не могут быть воспроизведены или скопированы без предварительного письменного согласия Мэтью Стегера.

Как подключить несколько цепей к распределительной коробке

Можно ли провести более одной цепи через одну распределительную коробку? Электропроводка распределительной коробки и несколько цепей.

Электропроводка распределительной коробки
[ad # block] Электрический вопрос: Можно ли провести более одной цепи через одну распределительную коробку?

У меня есть потолочный вентилятор, все подключено правильно.
Предполагая, что распределительная коробка имеет надлежащую мощность, я хочу пропустить через эту коробку отдельную цепь, чтобы разделить цепь, которая затем будет использоваться двумя разными способами для включения розетки на одной стене и двух других розеток на другой стене. стена.

Спасибо за совет.
Ларри

Этот вопрос по электропроводке поступил от Ларри из Нокомиса, Флорида.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Ларри.

Подключение нескольких цепей

Применение: Электромонтаж.
Уровень квалификации: от среднего до продвинутого — лучше всего устанавливается лицензированным подрядчиком по электрике или сертифицированным электриком.
Необходимые инструменты: сумка для электромонтажных работ с ручными инструментами для грубого монтажа, электрическая дрель, сверла и удлинитель.
Расчетное время: зависит от масштаба проекта, типа строительства и доступного доступа к территории проекта.
Меры предосторожности: Любая существующая проводка в непосредственной близости, которая может мешать установке, должна быть идентифицирована, отключена и помечена.
Примечание: Установка дополнительной электропроводки должна производиться в соответствии с местными и национальными электротехническими нормами, с разрешением и проверяться.

Электропроводка и несколько цепей распределительной коробки

Как указано в этом вопросе, если распределительная коробка имеет необходимые кубические дюймы для проводки, которая будет установлена, тогда да, допустимо иметь более одной цепи в одной и той же распределительной коробке или распределительной коробке.
Вы можете заметить, что на большинстве распределительных коробок на коробке выбито количество проводов, разрешенное для наиболее часто устанавливаемых сечений домашней электропроводки.
Поскольку вы устанавливаете потолочный вентилятор, убедитесь, что коробка имеет допустимый вес и одобрена для использования с потолочными вентиляторами.

Подробнее о распределительных коробках и электропроводке

Распределительные коробки для дома

Распределительные коробки для домашней электропроводки

Что такое электрические распределительные коробки и для чего они используются. Домашняя электропроводка — это процесс прокладки электрического провода к месту, которое будет обслуживать электрические устройства или бытовой прибор.Одна очень важная составляющая — коробка, в которую будет проложен провод. Тип и размер электрических коробок домашней электропроводки будет зависеть от размера схемы, области применения и ее расположения.

Коды домашней электропроводки

Электрические кодексы для домашней электропроводки

Справочник правил электрооборудования, охватывающий методы подключения электрических цепей и электрические коробки.

Схема подключения

Электромонтажная схема

В этой статье рассматриваются общие схемы домашней электропроводки на 120 и 240 вольт, а также устанавливаемые автоматические выключатели с указанием типов и значений силы тока, используемых в большинстве домов.

»
Вы можете избежать дорогостоящих ошибок!
«

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Цепи розеток на 120 и 240 В
Электромонтаж выключателей света
Электропроводка 3-проводного и 4-проводного электрического диапазона
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
.
