Как правильно сращивать стропила: методы наращивания, удлинения и соединения стропил

методы наращивания, удлинения и соединения стропил

Нередко в ходе строительства каркасов для крыш сложной конфигурации возникает потребность в использовании элементов нестандартного размера. К характерным примерам относятся вальмовые и полувальмовые конструкции, диагональные ребра которых существенно длиннее, чем рядовые стропильные ноги.

Подобные ситуации возникают при сооружении систем с ендовами. Чтобы созданные соединения не стали причиной ослабления конструкций, надо знать, как производится сращивание стропил по длине, каким способом обеспечивается их прочность.

Сращивание стропильных ног позволяет унифицировать пиломатериал, приобретаемый для возведения крыши. Знание тонкостей процесса предоставляет возможность практически полностью построить стропильный каркас из бруска или доски одного сечения. Устройство системы из материалов одного размера выгодно отражается на итоговой сумме расходов.

К тому же доску и брусок увеличенной длины, как правило, производят с сечением бóльшим, чем у материала стандартных размеров. Вместе с сечением возрастает и стоимость. Такой запас прочности при устройстве вальмовых и ендовых ребер чаще всего не нужен. Зато при грамотном выполнении сращивания стропил элементам системы сообщается достаточная жесткость и надежность при наименьших затратах.

Без знания технологических нюансов сделать действительно жесткие на изгиб соединения пиломатериалов достаточно сложно. Узлы сопряжения стропилин относятся к категории пластичных шарниров, обладающих лишь одной степенью свободы – способностью поворачиваться в соединительном узле при приложении вертикальной и сжимающей по длине нагрузки.

Для того чтобы обеспечить равномерную жесткость при приложении изгибающей силы по всей протяженности элемента, сопряжение двух частей стропильной ноги располагают в местах с наименьшим изгибающим моментом. На эпюрах, демонстрирующих величину момента изгиба, они хорошо видны. Это точки пересечения кривой с продольной осью стропилины, в которых изгибающий момент приближается к нулевым значениям.

Учтем, что при строительстве стропильного каркаса требуется обеспечить равную по всей протяженности элемента сопротивляемость изгибу, а не одинаковые возможности прогибаться. Поэтому места сопряжения устраивают рядом с опорами.

В качестве опоры принимается как установленная в пролет промежуточная стойка, так и непосредственно мауэрлат или шпренгельная ферма. Коньковый прогон можно также оценивать, как возможную опору, но участки состыковки стропильных ног лучше располагать ниже по скату, т.е. там, где на систему возлагается минимальная нагрузка.

Кроме точного определения места для сопряжения двух частей элемента системы нужно знать, как правильно удлиняются стропила. Способ формирования соединения зависит от выбранного для строительства пиломатериала:

• Брусья или бревно. Наращиваются косым прирубом, сформированным в зоне соединения. Для усиления и для предотвращения поворота прирубленные под углом края обоих частей стропилины скрепляются болтом.
• Сшитые попарно доски. Сращиваются с расположением линий состыковки вразбежку. Соединение двух наложенных друг на дружку частей производится гвоздями.
• Одинарная доска. В приоритете сращивание лобовым упором – путем состыковки торцованных частей стропильной ноги с наложением одной или пары деревянных или металлических накладок. Реже из-за недостаточной толщины материала используется косой прируб с креплением металлическими хомутами или традиционным гвоздевым боем.

Рассмотрим детально указанные методы, чтобы углубленно разобраться в процессе наращивания длины стропил.

Вариант 1: Метод косого прируба

Способ предполагает формирование двух наклонных врубок или запилов, устроенных со стороны сопряжения частей стропильной ноги. Подлежащие состыковке плоскости врубок должны безукоризненно совмещаться без малейших зазоров, независимо от их размеров. В зоне соединения должна быть исключена вероятность деформации.

Запрещено заполнение щелей и неплотностей клиньями из древесины, фанерными или металлическими пластинами. Подогнать и скорректировать огрехи не получится. Лучше заранее точно вымерить и вычертить линии врубок, согласно следующим стандартам:

• Глубина определяется формулой 0,15 × h, где h обозначает высоту бруса. Это величина участка, перпендикулярного продольной оси бруса.
• Интервал, в пределах которого расположены наклонные участки врубки, определяется формулой 2 × h.

Место для размещения участка состыковки находят по действующей для всех типов стропильных каркасов формуле 0,15 × L, в которой величина L отображает размер перекрываемого стропилом пролета. Расстояние откладывается от центра опоры.

Детали из бруса при выполнении косого прируба дополнительно крепятся проходящим через центр соединения болтом. Отверстие для его установки высверливается заранее, Ø его равен Ø стержня крепежа. Чтобы древесина в месте установки крепления не сминалась, под гайки укладываются широкие металлические шайбы.

Если с применением косого прируба соединяют доску, то дополнительная фиксация производится с применением хомутов или гвоздей.

Вариант 2: Сплачивание досок

В случае использования технологии сплачивания центр соединяемого участка располагается прямо над опорой. Линии состыковки торцованных досок располагаются с обеих сторон от центра опоры на расчетном расстоянии, равном 0,21 × L, где L обозначает длину перекрываемого пролета. Фиксацию проводят гвоздями, устанавливаемыми в шахматном порядке.

Люфт и зазоры также недопустимы, но их проще избежать, проведя аккуратную торцовку доски. Этот способ гораздо проще предыдущего метода в исполнении, но чтобы попусту не расходовать метизы и не ослаблять лишними отверстиями древесину, следует с точностью рассчитать число точек устанавливаемого крепежа.

Гвозди с сечением ножки до 6 мм устанавливаются без предварительного высверливания соответствующих отверстий. Под крепеж размером больше указанного сверлить нужно, чтобы при соединении не расколоть вдоль волокон доску. Исключением являются метизы с крестообразным сечением, которые независимо от размера в деревянные детали можно просто забивать.

Для обеспечения достаточной прочности в зоне сплачивания нужно соблюдать следующие условия:

• Крепеж ставят через каждые 50 см вдоль обоих краев сращиваемых досок.
• Вдоль торцевых соединений гвозди ставят с шагом 15 × d, где d это диаметр гвоздя.
• Для сплачивания доски в месте сопряжения подходят гладкие круглые, винтовые и резьбовые гвозди. Однако резьбовые и винтовые варианты в приоритете, потому что у них прочность на выдергивание значительно выше.

Отметим, что соединение стропилин сплачиванием приемлемо в случае устройства элемента из двух сшитых досок. В результате оба стыка перекрываются цельным участком пиломатериала. К плюсам способа отнесем внушительную для частного строительства величину перекрываемого пролета. Подобным образом можно наращивать стропильные ноги, если расстояние от вершины до нижней опоры достигает 6,5 м.

Вариант 3: Лобовой упор

Способ лобового наращивания стропил заключается в торцевой состыковке соединяемых частей стропильной ноги с фиксацией участка гвоздями, нагелями или болтами через установленные по обеим боковым плоскостям накладки.

Для исключения люфта и деформации наращенной стропильной ноги необходимо придерживаться следующих правил:

• Подлежащие состыковки края доски должны быть безупречно отторцованы. Зазоры любого размера по линии соединения необходимо исключить.
• Длина накладок определяется формулой l = 3 × h, т.е. они обязаны быть не меньше, чем три ширины доски. Обычно длину вычисляют и подбирают, исходя из числа гвоздей, формула дана для выяснения минимальной длины.
• Накладки выполняются из материала, толщина которого не менее 1/3 аналогичного размера основной доски.

Гвозди в накладки забивают в два параллельных ряда с шахматным «разбросом» крепежных точек. Чтобы тонкую по отношению к основному пиломатериалу накладку не повредить, количество точек крепления рассчитывается с ориентиром на сопротивление гвоздей поперечной силе, действующей на ножки метиз.

Когда стык частей стропилины расположен прямо над опорой, в расчетах гвоздевого боя для фиксации накладок нет необходимости. Правда, в этом случае состыкованная нога станет работать как две отдельные балки и на прогиб, и на сжатие, т.е. по нормальной схеме придется рассчитывать несущую способность для каждой из составляющих частей.

Если в качестве крепежа используются стальные стержневые болты или стержни без резьбы, нагели, при состыковке толстой доски или бруса, то угроза деформации будет полностью исключена. По сути, даже на некоторые зазоры в состыковке торцов можно не обращать внимания, хотя подобных огрехов все же лучше избегать.

При применении шурупов или винтов предварительно высверливают отверстия под их установку, Ø отверстий на 2- 3 мм меньше аналогичного размера ножки крепежа.

При производстве лобовых соединений стропилин необходимо четко соблюдать расчетный шаг установки, численность и диаметр крепежных элементов. При сокращении расстояний между точками фиксации может произойти расщепление древесины. Если отверстия под крепеж будут больше положенных размеров, стропилина деформируется, а если меньше – расколются пиломатериалы в период установки крепежа.

Для соединения и увеличения длины стропила есть еще весьма интересный способ: наращивание с помощью двух досок. Их пришивают к боковым плоскостям удлиняемого одинарного элемента. Между наращенными деталями остается просвет, равный ширине верхней доски.

Просвет заполняют обрезками равной толщины, установленными с интервалом не более 7 × h, где h это толщина удлиняемой доски. Длина вкладываемых в просвет дистанционных брусков не менее 2 × h.

Удлинение с применением двух наращиваемых досок подходит для следующих ситуаций:

• Устройство наслонной системы по двум боковым прогонам, которые служат опорой для расположения участка состыковки основной доски с присоединяемыми элементами.
• Установка диагональной стропилины, определяющей наклонное ребро вальмовых и полувальмовых конструкций.
• Строительство ломаных крыш. В качестве опоры под соединение используется обвязка нижнего яруса стропилин.

Расчет крепежа, фиксация дистанционных брусков и соединение досок производится по аналогии с вышеописанными способами. Для изготовления дистанционных брусков подойдут обрезки основного пиломатериала. В результате установки этих вкладышей ощутимо возрастает прочность сборной стропилины. Несмотря на существенную экономию материала, работает она как цельная балка.

Демонстрация основных приемов сращивания конструктивных элементов стропильной системы:

Ролик с пошагово изложенным процессом соединения частей стропила:

Видео-пример одного из способов соединения пиломатериалов:

Соблюдение технологических предписаний, согласно которым производится сращивание стропилин по длине, гарантирует беспроблемную работу конструкции. Способы удлинения позволяют снижать расходы на строительство крыш. Следует не забывать о предварительных расчетах и о подготовке к выполнению соединений, чтобы результат усилий стал идеальным.

Будьте в курсе!

Подпишитесь на новостную рассылку

Сращивание стропил по длине: соединение, удлинение между собой

При возведении крыши можно столкнуться с самыми различными трудностями. Приведем простой пример, рассчитав длину скатов, вы поняли, что приобретенные брусья слишком короткие. Как поступить в такой ситуации? Как произвести наращивание стропил? Этот элемент конструкции должен выдерживать большие нагрузки, а значит, быть прочным. Так как можно сделать соединение стропил между собой так, чтобы они не поломались во время эксплуатации? Какие методы предлагают использовать профессиональные строители?

Вначале о материале для стропил

Сращивание стропил по длине может быть выполнено несколькими способами. И тут очень важную роль играет материал, из которого сделаны сами элементы. В редких случаях стропила выполняют из металла. В такой ситуации наращивание производится при помощи сварки или болтового соединения.

Чаще всего, стропила выполнены из древесины. Но и тут есть некоторые различия, а именно:

• Элементы могут быть сделаны из брусьев или бревен. Первый вариант наиболее распространен. В этом случае сращивание стропил производится путем врубки;
• Для этих целей могут применяться и одинарные доски. В этом случае сращивать стропила лучше встык или торцовым способом. Также применяется метод внахлест;
• еще один вариант стропил – это сшитые попарно доски. Тут можно использовать способ внахлест или сращивание при расположении состыковочной линии в разбежку.

Методов как соединить  стропила между собой довольно много. Часть из них не требует особого умения, для других нужны дополнительные приспособления. Но в любом случае удлинение – это не самый лучший вариант. Нарастить стропила в длину можно, но цельные элементы будут все-таки прочнее. Поэтому перед их приобретением нужно все тщательно рассчитать.

Метод врубки

Наращивание стропил по длине производится разными способами, но часть из них пользуется наибольшей популярностью. Это связано не только с их проверенной надежностью, но и простотой выполнения. К одним из таких популярных методов сращивания стропил относится способ косого прируба. Его можно применять как в случае с брусьями, так и при использовании одинарных досок.

При выполнении такого соединения стропил следует соблюдать следующие правила:

• Со стороны сопряженных частей брусьев или досок делается косая вырубка или спил. Его длина равняется удвоенному значению сечения стропил;
• Спил или вырубка делается с выступом или торцами. Их высота должна равняться 0,15 от сечения стропил;
• Чтобы соединение было прочным и надежным, нужно аккуратно делать спил. Не допускается заполнение щелей между стропилами в месте стыковки щепками, кусками фанеры или другим способом. Спилы должны идеально подходить друг к другу по конфигурации.

Место соединения стропил следует дополнительно укрепить. Каким способом – это зависит от материала, из которого выполнен элемент. Для стропил из бруса используют болтовое соединение. В этом случае отверстие просверливается посередине соединения. Чтобы болт не сминал древесину, следует использовать гайку. Если делается удлинение стропил из одинарной доски, то усиление крепления выполняется с помощью хомута, скрутки или гвоздей.

В качестве «укрепляющего» элемента могут выступать шпильки. В этом случае так же, как и в случае с болтами, проделывается сплошное отверстие, куда и вставляется деревянная шпилька. Еще один вариант соединения – это выступы внутри пропила. Но такую работу могут проделать далеко не все, даже имея хороший плотницкий опыт. Такой вариант наращивания стропил требует повышенной точности.

Применяем метод внахлест

Для домов или строений с небольшой по площади крышей часто применяют стропила из досок. Этот вариант считается дешевым, при этом достаточно надежным, конечно при условии, что материал подобран нужного качества и с требуемым сечением. В такой ситуации соединить стропила можно внахлест.

Для такого метода сращивания следует выполнить следующее:

• Две доски укладывают внахлест, который должен составлять не менее одного метра. При этом место сращивания стропил должно находиться непосредственно над опорой;
• Соединение проводится с использованием гвоздей. Они вбиваются в шахматном порядке на расстояние в ряде не менее 50 сантиметров;
• Дополнительно можно укрепить такие составные стропила хомутами или скрутками;
• Прежде чем соединить оба конца, следует проверить ровность досок относительно друг друга. Нельзя допускать перекосов.

Метод внахлест применяют в том случае, если длина стропил составляет не более шести с половиной метров. Если пролет больше, то нагрузка будет слишком большой для такого типа соединения.

Сращивать таким методом можно не только по длине. Спаренные стропила также изготавливают этим способом. Две доски накладывают друг на друга и «прошивают» гвоздями. В результате можно получить стропила нужного для вашей конструкции крыши сечения.

Делаем соединение встык

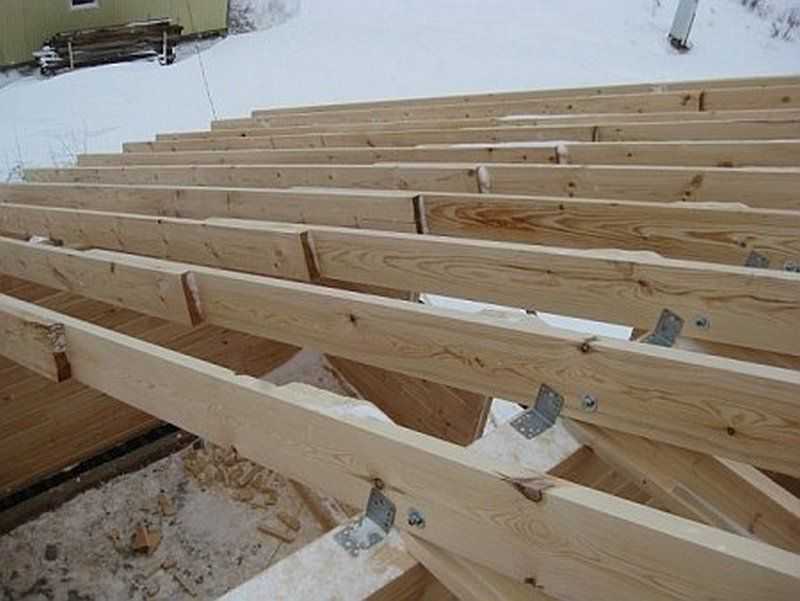

Сращивание стропил по длине можно производить, соединяя их торцы. Такой метод, называемый встык, можно применять как для досок, так и для брусьев. А как правильно удлинить стропила этим способом? Для этого нужно сделать следующее:

• Первым делом подготавливаем торцы. Их нужно тщательно выровнять, чтобы не было никаких зазоров и рубцов;
• Далее, торцы состыковываются и сращиваются с помощью накладок. После чего закрепляются гвоздями;
• Чтобы соединение стропил было надежным, важно правильно выбрать длину накладок. Тут все будет зависеть от материала. Если для стропил применяются доски, то длина накладок в месте сращивания должна быть как минимум в три раза больше, чем ширина доски. В случае использование деревянных брусьев, за основу нужно брать их сечение;
• Длина накладки при сращивании также зависит от количества используемых гвоздей. Их вбивают в шахматном порядке. При этом следует помнить, что они могут расщепить тонкую накладку.

Если надо удлинить стропила из брусьев, то для крепежа можно вместо гвоздей применять болтовое соединение.  В таком случае берется подходящая накладка, желательно из металла, и просверливаются сквозные отверстия. После этого, вставляется болт и закручивается с другой стороны гайка. В обязательном порядке следует использовать шайбу. Такой способ сращивания полностью исключает риск деформации соединения стропил.

Составной вариант

Соединение стропил внахлест можно произвести и другим способом. В таком варианте элемент не только удлиняется, но еще и увеличивается его сечение. Здесь срастить нужно не две, а три доски. Суть метода в следующем:

• К одной доске с обоих ее концов внахлест сращиваются две другие доски. Между наращенными компонентами остается пространство, которое равняется толщине одинарного элемента. В результате получается стропила с разным сечением на концах;
• В просвет между двойными компонентами устанавливаются вкладки. Их длина должна быть в два раза больше, чем толщина одинарной доски сращенных стропил. Расстояние между вкладками делается не менее двукратного значения их длины;
• В оставшееся пространство можно плотно поместить минеральную вату или джут. Такая прослойка скомпенсирует усадку древесины;
• Крепление проводится при помощи гвоздей, расположенных в шахматном порядке.

Такой способ сращивания стропил характерен тем, что сверху получается тонкий конец, а снизу толстый усиленный. Такой вариант конструкции применяют при возведении ломаной крыши и при установке диагональных стропильных ног.

Где делать соединение

Очень важно правильно выбрать место, где будет производиться сращивание стропил. Дело в том, что такое, даже очень надежное соединение, все равно будет «слабее» чем цельный элемент. Поэтому, на выбранном участке изгибающий момент должен быть практически равен нулю.

Категорически не разрешается соединять стропила посередине. В этом месте самая большая нагрузка на изгиб. В первую же зиму, после обильного снегопада, стропила прогнутся именно в этом месте.

Существует одно важное правило. Место сращивания должно располагаться от ближайшей опоры не боле чем на пятнадцать процентов от длины стропил. В этом случае изгибающая нагрузка будет минимально, а значит, элемент не будет сильно деформироваться. При этом опора может располагаться как до, так и после места соединения. При этом в качестве опоры могут выступать следующие компоненты стропильной системы:

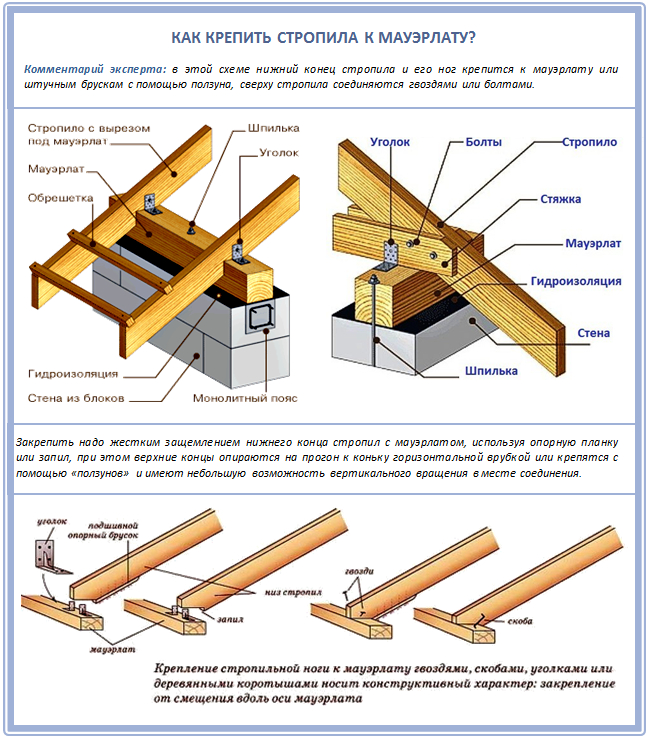

• Мауэрлат. Этот брус располагается на вершине стены по всему периметру дома;
• Коньковый прогон. Этот компонент считается опорой, если используется наслонная система. В этом случае верхние концы стропильных ног упираются непосредственно в прогон;
• Промежуточные стойки и подкосы. Эти компоненты и служат для того, чтобы поддерживать «слишком» длинные стропила. Как правило, под место сращивания и подставляют подкосы.

Только соблюдая эти правила удлиненная любым способом стропила будет выполнять свои функции и не поломается под нагрузками.

Наращивание стропил по длине: спаренные и составные стропила

Приступая к строительству крыши, многие интересуются, как удлинить стропила. Для этого между собой обычно соединяют короткие элементы конструкции: стропильные доски, брусья и прочее – это показано на фото. Добиться жесткости на изгиб в местах, где стыкуют стропила, получается редко – обычно там присутствуют пластинчатые шарниры. Для того чтобы решить данную проблему, стык делают там, где возможности изгиба приближаются к нулю.

При использовании пластинчатого шарнира, расстояние от него до опоры для стропил считают как 15% от длины пролета (шага установки стропил), где и располагают соединение. Поскольку расстояние пролетов между промежуточной опорой и мауэрлатом, коньковой и промежуточной опорами разная, то при стыковке стропил используют равноправную, а не равнопрогибочную схему, которая используется при стыковке прогонов. Что касается того, как стыковать стропила, то важно обеспечить одинаковую прочность, а не создать равный прогиб. А вот в коньковом прогоне главное – обеспечить равный прогиб, чтобы конек крыши оставался на одной высоте.

При сооружении вальмовых крыш задействуют стропила, направленные к внутренним или внешним углам стен. В этом случае стропильные ноги называют накосными стропилами. Они получаются более длинными, чем обычные, и становятся опорой для коротких стропил скатов.

Способы, как срастить стропила:

• соединением встык;
• косым прирубом;
• соединение внахлест.

При соединении встык для того, чтобы все было надежно закреплено, у обоих стропил обрезают стыкуемые концы под прямым углом. Чтобы место соединения стропил не подвергалось прогибу, срез торца каждого элемента должен производиться под углом точно в девяносто градусов. Соединяют срезанные концы стропил металлическим крепежным элементом или накладкой из доски и закрепляют. С целью прикрытия стыка стропил с обеих сторон используют накладки из доски, для крепления которых берут металлические гвозди для стропильной системы. Прибивают их в шахматном порядке, через один.

Если используют метод косого прируба, соприкасающиеся концы стропил подрезают под углом в 45 градусов. Затем концы стропил соединяют вместе, и посередине скрепляются болтом, имеющим диаметр 12 или 14 миллиметров.

Что касается того, как нарастить стропила внахлест, то деревянные элементы накладывают друг на друга с нахлестом в метр или больше, точность среза стропил соблюдать необязательно. Потом, как и в случае соединения стропил встык, гвозди прибивают по всей области соприкосновения сращиваемых элементов в шахматном порядке.

Вместо гвоздей можно использовать также шпильки, закрепляемые с обеих сторон шайбами и гайками. Соединение элементов стропильной системы должно происходить таким образом, чтобы на места стыка приходился минимум нагрузки. Чтобы соединять стропила с мауэрлатом, используют скобы для стропил.

Сопряжение стропил

Сопряжение – это соединение деталей, при котором они полностью или частично входят друг в друга. Стропила соединяют с мауэрлатом или балками путем врезки или с помощью зуба с шипом, создавая узлы.

Верхнюю часть стропильной ноги укладывают на коньковый прогон с частичным или полным соединением с другой стропильной ногой. Простая стропильная система, собранная из досок, оказывается не менее прочной, чем изготовленная с применением деревянного бруса и жердей. Доски наращивают или соединяют в определенном порядке, и в ряде случаев их применение оказывается более выгодным по сравнению с тяжелым брусом, как со стороны универсальности, так и экономии.

Можно привести такие примеры стропильных систем из доски, как конструкция крыши с чердаком, которые можно утеплить и переделать в мансарду. Для увеличения длины ног иногда используют стропила, соединенные при помощи двух досок с просветом. Особенность такой конструкции состоит в том, что в нижней части системы достаточно прикрепить одинарные стропила, а в верхней – спаренные элементы.

Таким способом можно сэкономить на строительном материале, а сборка стропил друг с другом и с ригелем происходит проще. Вкладыши, выполненные из обрезков ног, укладывают между стропилами таким образом, чтобы расстояние между ними составляло не больше семи высот соединенных досок. В таком случае гибкость стропила, спаренного между вкладышами, равна нулю, и оно может работать в качестве цельного элемента. При этом длина вкладышей должна составлять две высоты досок и больше (прочтите также: «Какое расстояние между стропилами, методика вычисления»).

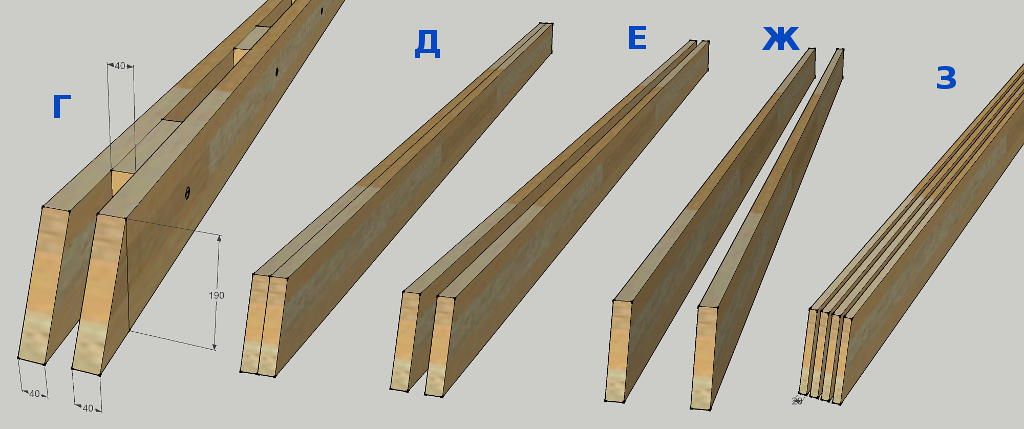

Стропила из досок бывают двух видов: составные и спаренные.

Спаренные стропила

Спаренные стропила слагают не менее чем из двух досок, которые прикладываются друг к другу широкой стороной вплотную, не оставляя зазоров, и прошиваются по всей длине гвоздями в шахматном порядке, через один.

Удлинение стропил из спаренных досок происходит одновременным соединением частей встык и внахлест ко второй стропильной доске, благодаря чему не только увеличивается длина элемента, но и его прочность. При выборе стропил необходимо обращать внимание на то, чтобы расстояние между стыками объединяемых досок соединения были более одного метра и располагались по изделию в шахматном порядке. Шарнирные соединения не должны находиться друг напротив друга, а каждый стык должен быть защищен цельной доской.

Накосные стропила – это самые длинные элементы стропильных систем, и самым лучшим материалом для их создания является спаренная стропильная доска.

Как срастить брус по длине, смотрите на видео:

Составные стропила

Такие элементы как составные стропила никогда не используют в качестве диагональных элементов. Для их создания две доски одинаковой длины укладывают на ребро и соединяют между собой вкладышем (третьей доской). Потом три доски приколачиваются гвоздями в два ряда. Длина вкладыша должна превышать две высоты доски.

Шаг монтажа стропил между вкладышами должен быть менее величины толщины соединяемых досок, умноженной на цифру семь. Первый вкладыш должен находиться в начале стропил – в этом случае стропильная нога будет равна толщине трех досок.

Верхняя часть стропила делается из одной доски, ее, как вкладыш, прикрепляют между боковыми досками гвоздями и монтируют на коньковый брус.

В том, как зарезать стропила, нет ничего сложного. Существует несколько способов увеличить длину стропил. Главное – сделать все правильно, учитывая малейшие нюансы, чтобы крыша получилась прочной и надежной, и стропильная конструкция долгие годы не нуждалась в ремонте.

Сращивание стропил по длине: СНиП, какие способы существуют?

Правильное сращивание стропил по длине гарантирует безопасность системы в различных условиях эксплуатации.

Применяя для сращивания способы, изложенные в статье, можно построить крышу любой, даже самой сложной конструкции, затратив на материалы минимум денег и используя лесоматериалы стандартных размеров.

Нюансы удлинения кровельных пиломатериалов

Основной элемент каркаса двухскатной крыши — сами стропила или, как их называют кровельщики, — стропильные ноги.

Стропила закрепляются в нужном положении с помощью системы распорок, прогонов, затяжек и раскосов.

Для строительства стропильных каркасов, перекрывающих значительные междустенные промежутки, и при возведении кровель сложной формы приходится использовать лесоматериалы нетипичного размера.

Если под рукой нет бруса или другого пиломатериала нужного размера, то приходится сращивать элементы, пока их общая длина не достигнет требуемой величины.

Материал стандартного размера при увеличении длины становится толще — это не всегда удобно и технологично.

Сращивание дает возможность увеличивать длину стропильных элементов без изменения их толщины и достигать таким образом проектных параметров.

Порядок сращивания стропил по длине, который при этом может использоваться, в основном зависит от предпочтений мастера.

Все способы одинаково надежны и позволяют получить стропила заданных геометрических и физических параметров.

Прежде чем приступать к объединению стропил, нужно немножко узнать о физических свойствах материалов, используемых на разных участках стропильной конструкции.

Деталям конструкции, расположенным в ее разных частях, приходится переносить механические нагрузки разной интенсивности.

В некоторых узлах вообще нельзя использовать сращивание стропил в длину, так как сращенный пиломатериал не обладает прочностью цельного.

Более того, в определенных местах даже цельный пиломатериал целесообразно усиливать дополнительными деталями.

В любом случае после сращивания стропильные ноги и весь каркас кровли должны быть гарантированно защищены от поломок.

Как правило, сращивание стропил в длину уменьшает жесткость конструкции, так как в месте сращивания образуется подобие пластического шарнира.

Чтобы снижение жесткости как можно меньше повлияло на прочность стропильной системы, сращивание стропил необходимо проводить в точках наименьшей нагрузки на изгиб. Такие места стропильной системы находятся поблизости от опор.

Главное правило при сращении в длину заключается в следующем — место соединения пиломатериалов не должно находиться от опоры на расстоянии большем, чем 15 % от величины пролета.

Кроме того, место сращения пиломатериалов по длине зависит от того, в качестве какой детали стропильного каркаса они впоследствии будут использоваться.

При объединении пиломатериалов, идущих на сооружение прогонов, нужно обеспечить одинаковую прочность будущей детали по всей длине.

Другая задача стоит при сращивании конькового прогона. Здесь потребуется определенный размер прогиба, так как только при этом высота коньковой планки будет одинаковой на всей ее протяженности.

Порядок сращивания стропил

В строительном деле есть несколько способов срастить лесоматериалы в длину. На выбор методики сращивания влияет расстояние между стропилами и имеющиеся в наличии крепежные и строительные материалы.

Самым быстрым способом соединить лесоматериалы и увеличить таким образом их длину является стыковка.

Для стыковки торцы обеих досок или брусьев должны быть обрезаны под углом 90 градусов.

Торцы должны предельно точно прилегать друг к другу — это обеспечит максимальную прочность стропила после сращивания.

С обеих сторон от стыка на пиломатериалы накладывают деревянные планки и закрепляют их гвоздями, вбивая крепеж в диагональном порядке.

Вместо деревянных накладок можно использовать металлические пластины с заранее просверленными в них в шахматном порядке отверстиями.

Следующий способ, который можно использовать для сращивания стропил, — метод косого прируба. В основном этот метод используют для соединения пиломатериалов квадратного сечения.

Торцы двух брусьев нужно срезать под углом 45 градусов. Длина среза должна быть вдвое больше ширины бруса.

Острые углы на обеих деталях стачивают под углом 90 градусов, глубина полученных площадок должна составлять 15 % от высоты сечения. Аналогично делают площадки на другом конце косого спила.

Соединив оба элемента, закрепляют место соединения болтом, закрутив его в середину стыка. Круглый проем под болт приходится делать заранее.

При этом важно, чтобы диаметр отверстия был равен диаметру крепежа или был немного меньше — тогда не возникнет люфт, а болт будет крепко держаться в стропиле.

Для сращивания ламелей проще всего использовать метод внахлест. Здесь от плотника не потребуется особой точности и мастерства, так как доски соединяют с нахлестом 100 см.

По всей площади нахлеста в хаотичном порядке вбивают гвозди. Вместо гвоздей иногда используют болты и шпильки.

При использовании такого крепежа приходится заранее просверливать в досках отверстия, но применение болтов и шпилек вместо гвоздей увеличивает надежность конструкции.

Сращивая стропила, нельзя забывать о том, что место соединения должно приходиться на наименее нагруженный участок стропильной конструкции.

Сращенные пиломатериалы нельзя использовать для установки в качестве диагональных стропил, так как этому элементу конструкции приходится выдерживать увеличенные нагрузки.

В то же время нельзя не отметить, что прочность ног, сделанных из сращенного пиломатериала, может превосходить прочность цельных досок или брусьев.

Удвоенные и комбинированные стропила

Нужно отличать сращивание от наращивания. Сращивание — это увеличение исходной длины пиломатериала, наращивание — увеличение диаметра.

Существуют способы, позволяющие одновременно увеличивать и длину, и диаметр стропила. К таким конструкциям относятся спаренные и составные стропила.

Удвоенные и комбинированные стропила — это удлиненные балки, выполненные из досок и используемые для определенных целей. Для удлинения в этом случае используют метод внахлест.

Спаренные стропила соединяют из нескольких обрезных досок, сшивая их в диагональном порядке гвоздями.

Для увеличения длины спаренного стропила его соединяют с аналогичной спаренной конструкцией.

Пиломатериалы в узле соединения должны заходить друг на друга с нахлестом не менее 100 сантиметров.

Такое соединение позволяет создать надежную балку из двух рядов досок, соединенных друг с другом с нахлестом.

Соединения должны располагаться по диагонали, чтобы стыки с обратной стороны накладывались на цельные части досок.

Спаренные стропила не уступают в надежности монолитному брусу, что дает возможность собирать из них каркас вальмовых и полувальмовых крыш.

Комбинированные ноги делают из трех досок. В этом случае между двумя обрезными досками равной длины и толщины укладывают третью.

Дополнительная доска входит в стропильный зазор минимум на один метр, но обычно, для большей надежности, ее вводят на треть собственной длины.

В итоге получается стропило, с одной стороны состоящее из двух планок, а с другой стороны — из одной. Все места соединения прошиваются гвоздями в диагональной очередности или скрепляются саморезами.

Просвет между двумя планками заполняют вставками из обрезков лесоматериала и закрепляют гвоздями в произвольном порядке.

Комбинированные стропила устанавливают тонкой стороной на коньковый прогон, а толстой — на опорную балку.

Комбинированные стропила позволяют экономить материал и достигать нужного диаметра в зависимости от нагрузки на стропильную ногу.

Видео:

Раздвоенная нижняя часть стропильной ноги дает возможность легко соединять стропило с опорной балкой.

Составные стропила — менее прочная конструкция, чем спаренные, их можно использовать только для возведения скатных кровель. Их не используют в каркасах вальмовых крыш.

Если в процессе работы вам понадобилось удлинить или расширить стропила, то не обязательно вызывать специалистов.

Достаточно использовать один из предложенных в статье способов, и в итоге вы получите конструкцию, не уступающую по прочности крыше, стропильная система которой состоит из цельных досок и брусков.

Сращивание стропил: способы, какие материалы использовать

Крыша — это многокомпонентный вид конструкции, имеющий сложный процесс проектирования, сборки и установки, трудный для выполнения неопытным новичком.

Самый главный этап постройки крыши – это каркас стропильный, задающий формы зданий, уклоны, несущие показатели. Весь вес материала, которым застилается крыша, а также снег ложиться на стропила. Поэтому стропила между собой должны соединяться прочно и на долгие года.

В процессе возведения каркаса постройки возникают проблемы с применением компонентов, имеющих нестандартные размеры. Например, вальмовая, полувальмовая конструкция, где ребра по диагонали очень длинные и превосходят обычную стропильную ногу. Поэтому для создания надежных соединений необходимо понимать, как происходит сращивание стропил по длине, вариации, способствующие увеличению прочности конструкции.

Функции и типы

Стропильные ноги устанавливаются парно по коньковому соединению, что образует наклонную плоскость ската. Стандартным считается использование древесного материала или аналога из металла.

Функциями стропил являются:

1. Формирование формы, угла и наклона ската. При необходимости задания определенной формы крыши производят нужный угол между стропильными ногами и основой кровли. Это делается для упрощения процесса схождения водяных масс (снег, талая, дождевая вода).

2. Распределение веса материала, покрывающего крышу. Крыша, покрытая снегом, может иметь вес свыше 300 кг/кв.м. Здесь необходима прочная и надежная конструкция, распределяющая вес снега по длине кровли и несущих стен.

3. Удерживание материалов, которыми покрыта крыша здания. Конечные кровельные материалы закрепляются на обрешетке, монтированной на стропильном каркасе.

Какие материалы использовать?

Стропильные конструкции обладают высокими показателями прочности, способны выдерживать большие нагрузки гидроизоляции и кровельного материала, термоизоляции, установленной в несущих стенах. Помимо вышеуказанного, вес стропильных ног не должен быть внушительным, не прогибаясь, ведь длина конструкции иногда может быть значительной.

Главными материалами, используемыми для производства стропил, являются:

1. Древесный материал – используется за счет прочности, малого веса, легкости в обработке с использованием примитивного инструмента, собственными руками. Конструкции могут собираться из бруса, имеющего сечения 100х100 и 150х150 мм, выдерживающий свыше 500 кг/кв.м. В случае необходимости в создании частных стропил применяют пиломатериалы для наращивания стропил по длине. Эта процедура необходима при установке ската, длина которого превышает отметку в 6 метров. Явным минусом стропил из дерева выступает слабый показатель устойчивости, возможность гниения. Часто данный материал проходит обработку посредством антисептических составов.

2. Металлические конструкции используются для сооружения промышленных построек, хозяйственных, коммерческих и производственных зданий, имеющие внушительные размеры. Достигается это за счет высокой несущей способности металлических стропил, выполненных в меньшем сечении. Плюсом является устойчивость к коррозийным процессам.

Как удлинить стропила?

Конструкция стропил закрепляется в нужных положениях посредством распорок, затяжки, раскоса и прогонов. При возведении каркаса стропильного, закрывающего большие промежутки между стенами, а также при постройке крыши, имеющей сложную форму, необходимо прибегнуть к лесоматериалам нестандартных размеров. В случае, если отсутствует брус, другие пиломатериалы заданных размеров, можно использовать наращивание стропил, создавая объекты необходимой длины.

Стройматериал, имеющий стандартные размеры получает большую толщину в момент увеличения длины, а этот процесс не всегда уместен и комфортен. Материал при сращивании стропил между собой не меняет толщину, обретая заданные проектные размеры и параметры.

Как проводить сращивание выбирает мастер, ведь использование всех возможных вариантов в данном деле надежно и полученный результат будет иметь точные и необходимые геометрические или физические параметры. До начала процедуры удлинения важно понимать физические свойства стройматериалов, применяемых, как правило, на данном участке стропильных конструкций. Ибо детали, находящиеся в удлиняемой области стропил, получают внушительную механическую нагрузку, имеющую различную интенсивность. Существуют случаи, когда, например, сращивание стропил встык невозможно, ибо теряется их способность к выдерживанию нагрузки, за счет потери цельности стропильной ноги. Помимо этого, некоторые места с цельным материалом требуют дополнительного уплотнения стропил материалом по ширине.

Процедура установки сращиваемых по длине стропил занижает показатель жесткости, присутствующей в конструкции. Достигается это за счет возникновения пластических шарниров в том месте, где выполнялось сращивание. Для того, чтобы процесс снижения жесткости обеспечивал меньшее влияние на надежность стропил, процедуру сращивания нужно выполнять, соответственно, в местах небольшой нагрузки на изгибы. Эти точки можно найти возле опоры.

Способы сращивания стропил

Помимо выбора точки сопряжения двух компонентов стропильной системы необходимо понимать, как правильно производить процедуру сращивания. Формирование стыков и соединений выбирается в зависимости от строительного материала, использованного для создания стропил:

1. Сращивание выполняется в виде косого прируба, произведенного в месте стыка. Для придания надежности и прочности конструкции, установленной под определенным углом, стропила, соединенные внахлест, закрепляются болтами.

2. Парное сшивание досок. Сращивание досок, положенных одна на другую внахлест, выполняется посредством забивания гвоздей.

3. Одинарные доски. Сращиваются методом лобового упора – стыковка торцевой области стропильных ног и установкой нескольких накладок из дерева или пластин из металла.

Способ 1. Косой прируб

Формируются две наклонные врубки или запилы, установленные в области стыковки стропильных ног. Плоскости врубки, которые необходимо срастить между собой встык, должны иметь идеальную совместимость, исключая появления зазоров. В месте стыковки нужно исключить возможность деформирования. Детали закрепляются болтами.

Способ 2. Сращивание доски

В данном варианте основа сращиваемого места должна находиться над опорами. Стыковочная линия торцевой доски находится по обеим сторонам от опор. Расстояние должно равняться 0,21*L .

«L» — длина пролета перекрытия. Сращивание фиксируется посредством гвоздей. Забивать их необходимо в соответствии с шахматной раскладкой.

Способ 3. Лобовым упором

Данный вариант сращивания основывается на стыковке соединяемых компонентов торцами стропильных ног, зафиксированных с помощью гвоздей, нагелей или с применением болтов, исправно установленных через боковые накладки.

Видео

Добавить комментарий

Сращивание стропил по длине — 5 способов с пошаговыми инструкциями!

Стропильная система – самый сложный и один из наиболее ответственных элементов дома, от правильности ее строительства во многом зависит комфортность и время эксплуатации строения. Расчет и проектирование стропильной системы должен делаться только опытными строителями или инженерами со специальной подготовкой.

Сращивание стропил по длине

Содержание статьи

• 1 Сложность стропильной системы
  • 1.1 Цены на различные виды строительных досок
• 2 Почему нужно сращивать стропила
• 3 Способы сращивания
• 4 Требования строительных норм и правил к сращиванию стропил
• 5 Сращивание встык досками
  • 5.1 Цены на популярные модели электродрелей
• 6 Сращивание внахлест
• 7 Сращивание встык фанерой
  • 7. 1 Цены на различные виды струбцин
• 8 Как правильно забивать гвозди в стропилину при сращивании
  • 8.1 Цены на различные виды крепежа для стропил
• 9 Практические советы
• 10 Видео – Сращивание стропил по длине

Сложность стропильной системы

Спроектировать деревянную стропильную систему намного сложнее, чем любые металлические конструкции. Почему? В природе не существует двух досок с абсолютно одинаковыми показателями прочности, на этот параметр влияет очень много факторов.

1. Каждая доска имеет свое количество сучков, среди них есть здоровые и гнилые. Одни сучки оказывают минимальное влияние на прочность, другие значительно их понижают.

   Количество сучков на досках разное

2. В зависимости от условий и режимов сушки в досках могут появляться трещины. Место их расположения и размеры невозможно предвидеть или рассчитать – остается неизвестным и точное влияние на прочность.
3. Доски могут поражаться различными грибковыми заболеваниями, не все они заметны невооруженным глазом. Некоторые могут проявиться уже после завершения строительства стропильной системы. Кроме того, даже здоровые на период строительства пиломатериалы со временем могут повреждаться вредителями и гнилью.

Требования к качеству стропильной доски

Как выбрать качественные ровные доски для стропил

Металл имеет одинаковые свойства, которые зависят только от марки стали. Расчеты будут точными, ошибка минимальная. С деревом все намного сложнее. Для того чтобы минимизировать риски разрушения системы, нужно давать большой запас по прочности. Большинство решений принимается непосредственно строителями на месте после оценки состояния пиломатериалов и с учетом особенностей конструкции. Очень важен практический опыт.

Сростка стропил. Накладка с 2 сторон в виде метровой доски 150х50

Цены на различные виды строительных досок

Доски строительные

Почему нужно сращивать стропила

Есть несколько причин, по которым требуется сращивать стропила.

1. Длина крыши превышает стандартную длину пиломатериалов. Стандартная длина досок не превышает шести метров. Если скат имеет большие размеры, то доски придется удлинять.
2. Во время строительства остается много хороших досок длиной 3–4 м. Чтобы понизить сметную стоимость здания и уменьшить количество непродуктивных отходов, для изготовления стропил можно использовать эти куски, предварительно срастив их.

Сращивание стропил по длине

Важно. Нужно помнить, что прочность сращенных стропил всегда ниже, чем целых. Нужно стараться, чтобы место сращивания располагалось как можно ближе к вертикальным упорам.

Способы сращивания

Существует несколько способов сращивания, однозначно лучшего или худшего нет. Мастера принимают решения с учетом своих навыков и конкретного места размещения стыка.

Таблица. Способы сращивания стропил.

Метод сращивания	Краткое описание технологии
Косой прируб	Применяется на досках толщиной не менее 35 мм. Довольно сложный метод, требует практического опыта выполнения плотницких работ. По прочности соединение самое слабое из всех существующих. Преимущество – экономия пиломатериалов. Практически на стройках применяется очень редко.
Встык	Длина стропильных ног увеличивается с помощью накладки. Накладка может быть деревянной или металлической. Если длина двух отрезков досок недостаточна по параметрам стропильной системы, то такой способ позволяет их увеличить. Соединение встык имеет самые высокие показатели прочности на изгиб, широко применяется во время строительства различных сооружений.
Внахлест	Внахлест. Две доски фиксируются с нахлестом. Самый простой метод, по прочности занимает среднее положение. Недостаток – общая длина двух досок должна быть больше проектной длины стропильной ноги.

Схема спаренных стропил

В этой статье мы рассмотрим два наиболее простых и надежных метода сращивания: встык и внахлест. Косой прируб трогать нет смысла, его почти не используют из-за большого количества недостатков.

Требования строительных норм и правил к сращиванию стропил

Неумелое сращивание стропил по длине может не только резко понизить их устойчивость к изгибающим нагрузкам, но и стать причиной полного разрушения конструкции. Последствия такой ситуации очень печальные. Строительные правила предусматривают определенные закономерности во время выбора размеров крепежа, мест его установки и длины накладок. Данные взяты с учетом многолетнего практического опыта.

Сращенные стропила будут намного прочнее, если для их соединения использовать не гвозди, а металлические шпильки. Инструкция поможет сделать самостоятельный расчет соединения. Достоинство метода – универсальность, с его помощью можно решать проблемы не только с удлинением стропил, но и с наращиванием иных элементов кровли. Специализированные компании выполнили черновые расчеты и собрали данные в таблицу, но в ней указываются только минимально допустимые параметры.

Таблица расчетов узлов и соединений

На практике рекомендуется всегда делать запасом по прочности. Как определяются параметры сращивания стропил?

1. Диаметр и длина шпилек. В любых случаях диаметр шпилек должен быть ≥ 8 мм. Более тонкие не обладают достаточной прочностью, использовать их не рекомендуется. Почему? В металлических соединениях диаметр шпилек рассчитывается на усилия растяжения. Во время стягивания металлические поверхности настолько сильно прижимаются между собой, что удерживаются за счет силы трения. В деревянных конструкциях шпилька работает на изгиб. Отдельные доски нельзя стянуть с большим усилием, шайбы проваливаются в доску. Кроме того, во время изменения показателей относительной влажности доски изменяют толщину, за счет этого уменьшается усилие стягивания. Шпильки, работающие на изгиб, должны иметь большой размер. Конкретный диаметр шпильки нужно определять по формуле d_ш = 0,25×S, где S – толщина доски. К примеру, для доски толщиной 40 мм диаметр шпильки должен быть 10 мм. Хотя это все довольно относительно, нужно иметь в виду конкретные нагрузки, а они зависят от многих факторов.

   Определяем требуемый диаметр шпилек

2. Длина нахлеста досок. Этот параметр всегда должен быть в четыре раза больше ширины досок. Если ширина стропил 30 см, то длина нахлеста не может быть менее 1,2 м. Мы уже упоминали, что конкретное решение принимается мастером с учетом состояния пиломатериалов, угла наклона стропил, расстояния между ними, веса кровельных материалов и климатической зоны расположения здания. Все эти параметры оказывают большое влияние на устойчивость стропильной системы.

   Нахлест досок

3. Расстояние между отверстиями для шпилек. Крепеж рекомендуется фиксировать на удалении не менее семи диаметров шпилек, от края доски расстояние должно быть не менее трех диаметров. Это минимальные показатели, на практике рекомендуется их увеличивать. Но все зависит от ширины доски. Нельзя за счет увеличения расстояния от края слишком уменьшать расстояние между рядами шпилек.

   Шаг между шпильками

   Минимальное расстояние от края доски

4. Количество стягивающих шпилек. Есть довольно сложные формулы, но на практике ими не пользуются. Мастера устанавливают два ряда шпилек с учетом расстояния между ними, отверстия располагаются в шахматном порядке.

Количество шпилек в узле

Практический совет. Для увеличения прочности сращиваемой стропилины на изгиб отверстия шпилек не должны располагаться на одной линии, нужно смещать их не менее чем на один диаметр.

Сращивание встык досками

Работы намного удобнее делать на земле, подготовьте ровную площадку. На землю подложите бруски – стропилины придется подрезать, нужен просвет для дисковой пилы. Перед сращиванием точно узнайте длину стропилин. Замерять ее нужно на строении, используйте любые тонкие длинные доски, веревку или строительную рулетку. Если появится ошибка в несколько сантиметров – не проблема. Во время соединения стропильных ног на крыше эта ошибка без проблем устраняется.

Подготовка всего необходимого

Шаг 1. Положите одну доску на бруски, ровно под прямым углом отрежьте торец. Отрезать лучше ручной электрической циркульной пилой.

Важно. Соблюдайте правила техники безопасности, это высокооборотный и очень травмоопасный инструмент. Никогда не демонтируйте заводские средства защиты дисковой пилы, не отключайте электрические реле перегрузки.

Отрезается торец доски

Доски для стропил довольно тяжелые, во время отрезания придайте им такое положение, чтобы они не зажимали полотно пилы или преждевременно не разламывались во время дорезания. Таким же способом подготовьте и вторую доску. Обращайте внимание, чтобы срез был только под прямым углом. Торцы сращиваемых досок должны плотно прилегать друг к другу по всей поверхности, это нужно для увеличения прочности сращенной стропилины. Дело в том, что даже при ослаблении соединения шпилек торцы во время изгиба будут упираться друг в друга по всей длине среза и держать нагрузку. Шпильки и накладные доски будут удерживать конструкцию лишь от расползания по длине.

Шаг 2. Установите рядом две подготовленные доски для стропилины. Заготовьте доску для накладки. Мы уже упоминали, что ее длина должна быть примерно в четыре раза больше ширины доски. Если скаты крыши имеют небольшой уклон, расстояние между стропилами большое, а крыша будет утепляться минеральной ватой, то нагрузки на изгиб значительно возрастают. Соответственно, длину доски для сращивания надо увеличивать.

Две доски устанавливаются рядом

Шаг 3. Положите накладку на две рядом лежащие доски для сращивания. Довольно часто толщина и ширина досок даже из одной партии отличаются на несколько миллиметров. Если у вас такой случай, то ровняйте доски с той стороны, к которой будет прибиваться обрешетка.

Практический совет. Наука о сопротивлении материалов говорит, что чем тоньше материал, тем больше его сопротивление на изгиб по тонкой плоскости. Это значит что, к примеру, пять рядом поставленных досок на ребро толщиной 1 см каждая выдерживают значительно большую нагрузку, чем одна доска толщиной 5 см. Вывод – для сращивания совсем необязательно резать толстые дорогостоящие материалы, можно использовать несколько тонких отрезков нужной длины. Таких кусков на любой стройке достаточно.

Обрезка доски для сращивания

Накладка уложена на доски

Шаг 4. В шахматном порядке и на нормируемых расстояниях просверлите отверстия под шпильки. Для того чтобы во время высверливания отверстий отдельные элементы не смещались, нужно их временно между собой закрепить. Используйте в этих целях длинные и тонкие саморезы, сколачивать гвоздями не рекомендуется. Они разрезают или разрывают волокна древесины, прочность доски немного уменьшается. Саморезы не режут волокна, а раздвигают их в стороны, после выкручивания доски почти полностью восстанавливают свои первоначальные характеристики прочности.

Доски стягиваются саморезами

Шаг 5. Высверлите отверстия, не располагайте их на одной линии, а то доски могут треснуть во время эксплуатации.

Сверление отверстий

Отверстия готовы

Можно встретить рекомендации после высверливания отверстий разъединять доски и укладывать между ними джут для исключения появления мостиков холода. Это не только напрасный труд, но и вредный. Почему? Во-первых, никакие мостики холода в местах сращивания не возникают, наоборот, они имеют самую большую толщину и, соответственно, самую низкую теплопроводность. Но даже если они появятся, то никаких негативных последствий не будет, это стропильная система крыши, а не комнатное окно или дверь. Во-вторых, джут уменьшает усилие трения между элементами сращивания, а это очень негативно сказывается на их прочности. В-третьих, если на материал попадает конденсат, что весьма вероятно, то удаляться из него влага будет очень долго. К каким последствиям приводит длительный контакт деревянных конструкций с влагой рассказывать нет необходимости.

Джут укладывать не стоит

Шаг 6. Вставьте в подготовленные отверстия шпильки, оденьте с двух сторон шайбы и прочно стяните гайками. Рекомендуется стягивать до тех пор, пока шайбы не вдавятся в дерево. Лишнюю длину шпилек можно отрезать круглошлифовальной машинкой с диском по металлу.

Забиваются шпильки

Закручиваются гайки

Лишняя длина шпилек отрезается

Аналогичным образом сращиваются все остальные стропилины.

Цены на популярные модели электродрелей

Электродрели

Сращивание внахлест

Это соединение делать проще, но при одном условии – позволяет суммарная длина двух досок, она должна быть больше длины стропильной ноги на величину нахлеста.

Сращивание стропил внахлест

Если у вас пиломатериалы низкого качества, то перед началом работ рекомендуется их разложить на ровной поверхности и сделать ревизию. Для длинных участков сращенных стропил выбирать ровные, а для отрезков использовать кривые. Хотя для стропильной системы настоятельно рекомендуется покупать только качественные материалы, это не тот архитектурный элемент здания, на котором можно экономить.

Ревизия пиломатериалов

Шаг 1. Выберите доски и положите их на возвышенность из брусьев. Если есть желание, то можно выровнять торцы при помощи циркулярной пилы, нет желания – не ровняйте. Состояние торцов никак не влияет на прочность сращивания внахлест.

Обрезаются торцы досок

Шаг 2. Положите доски друг на друга, подгоните длину стыка и общий размер стропилины.

Доски укладываются друг на друга

Практический совет. Доски должны лежать друг на друге строго параллельно. В связи с тем, что верхняя приподнимается над нижней на толщину материала, под ней и брусками следует класть подставки из отрезков. Толщина отрезков должна равняться толщине нижней доски.

Шаг 3. Выровняйте доски по одной из граней и саморезами временно скрепите их. Высверлите отверстия, ставьте шпильки, шайбы и затяните гайки.

Забиваются шпильки

Доски соединяются шпильками

Результат проделанной работы

Сращивание встык фанерой

Цены на различные виды струбцин

Струбцины

Один из способов сращивания стропилин, помогает экономить доски и рационально использовать отходы различных пиломатериалов. В данном случае применяются обрезки листовой фанеры толщиной один сантиметр.

Шаг 1. Ровно уложите доски стропилины на площадке, сомкните торцы, обратите внимание на параллельность боковых граней. Доски должны быть предельно одинаковыми по толщине, торцы обрезаны ровно под прямым углом.

Торцы досок сомкнуты

Шаг 2. Кисточкой обильно намажьте поверхность клеем ПВА.

Наносится клей ПВА

Шаг 3. Уложите подготовленный кусок фанеры на место сращивания, прочно прижмите его струбцинами. Во время фиксации следите, чтобы фанера не сдвинулась со своего первоначального места.

Укладывается кусок фанеры

Для фиксации используются струбцины

Шаг 4. Длинными прочными саморезами в шахматном порядке прикрутите фанеру к доскам. Длина саморезов должна быть на 1–2 короче общей толщины досок и фанеры, их концы не могут выходить с обратной стороны. Под саморезы обязательно подкладывайте шайбы большого диаметра. Перед закручиванием саморезов просверлите в стропилине отверстия. Их диаметр должен быть на 2–3 мм меньше диаметра резьбовой части метиза.

Сверлятся отверстия под саморезы

Закручиваются шурупы

Шаг 5. Переверните доску обратной стороной вверх, подложите под концы подставки, они не должны висеть в воздухе. Аккуратно по очереди снимите все установленные струбцины.

Струбцины снимаются

Шаг 6. Намажьте поверхности клеем и положите на них вторую заготовку из фанеры. Опять зажмите ее струбцинами.

Поверхности намазываются клеем

Заготовка зажимается струбцинами

Шаг 7. С большим усилием закрутите саморезы.

Саморезы закручиваются с большим усилием

Важно. Во время закручивания саморезов обращайте внимание, чтобы они не располагались друг против друга. Смещение должно быть не менее трех сантиметров.

Шаг 8. Снимите струбцины. Для усиления узла сращивания стяните его сквозными шпильками. Размещать их следует таким же образом, как и при обыкновенном сращивании встык.

Забиваются сквозные шпильки

Практический совет. Отверстия под шпильки должны быть на 0,5–1,0 мм меньше диаметра шпильки. Бывают случаи, что точно подобрать диаметр сверла по дереву невозможно. Тогда рекомендуется использовать сверло немного меньшего диаметра, пусть шпилька заходит с достаточно большим усилием.

Во время ее забивания от сильных ударов молотка первые несколько витков резьбы сминаются, что очень усложняет накручивание гайки. Чтобы избежать проблем, перед забиванием шпильки наживите гайки, теперь пусть резьба на торце заминается, она больше не нужна. Перед установкой стропилины на место проверьте, высох ли клей. При хорошей погоде для его полного застывания нужно примерно 24 часа.

Последний штрих — нанесение клея

Важно. Если во время сращивания стропил по длине досками гайки закручивались до тех пор, пока шайба не утапливалась в древесины, то с фанерой так поступать нельзя. Внимательно контролируйте силу прижатия, не допускайте повреждения шпона фанеры.

Как правильно забивать гвозди в стропилину при сращивании

Не всегда есть возможность и необходимость сращивать отдельные элементы стропил с помощью шпилек, иногда это проще сделать обыкновенными гладкими гвоздями. Но нужно уметь их правильно забивать, в противном случае со временем усилие сжатия досок значительно уменьшится. Длина гвоздя должна на 2,5–3 см превышать толщину стропилины в месте соединения.

Наращиваем стропила по длине

Как правильно вколачивать гвозди для соединения нагруженных или ответственных деревянных конструкций?

Шаг 1. Под небольшим углом вбейте гвоздь в доски, но не до конца. Нужно, чтобы острие выступило с обратной стороны примерно на один сантиметр.

Гвоздь забит не до конца

Шаг 2. С обратной стороны стропилины согните молотком гвоздь под прямым углом.

Гвоздь загнут под прямым углом

Шаг 3. Забейте гвоздь еще примерно на один сантиметр. Опять согните конец, угол сгиба уже должен быть намного меньше 90°. Чем больше вы его согнете, тем надежнее будет окончательная фиксация.

Гвоздь забит еще на 1 см (примерно)

Конец загнут еще больше

Шаг 4. Теперь можно вбивать шляпку гвоздя до самого конца. С обратной стороны сгибайте выступающую часть до тех пор, пока острый конец полностью не войдет в доску. Помните, что место выхода тела гвоздя и место забивания его острия не должны лежать на одной линии.

Теперь гвоздь забит до конца

Согнутая часть гвоздя вбивается в доску

Такая технология полностью исключает самостоятельное ослабление силы прижатия.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Практические советы

Уже упоминалось, что прочность стропилины на изгиб в месте сращивания всегда меньше, чем у целого элемента. По возможности старайтесь располагать этот узел как можно ближе к коньку, мауэрлату или различным распоркам. Такие предосторожности минимизируют риски механического разрушения стропильной ноги. Если такая возможность по тем или иным причинам отсутствует, то не рекомендуется размещать место упора под сращиванием на расстоянии больше 15% длины ноги от любого конца.

Узел располагается на мауэрлате

Никогда не используйте для соединения черные саморезы. Этот металл имеет два существенных недостатка. Первый – он быстро окисляется и теряет первоначальную прочность. Второй – технология изготовления таких саморезов предполагает закаливание. Каленые саморезы при превышении допустимой нагрузки не вытягиваются, а лопаются. Во время эксплуатации кровли относительная влажность деревянных конструкций меняется, соответственно, колеблется и толщина досок. А это может существенно увеличивать усилие растягивания самореза, он не выдержит и треснет.

Черные саморезы использовать не стоит

Не переусердствуйте с количеством метизов. Если их слишком много, то отверстия значительно уменьшат прочность соединяемых деталей, в результате вы получите обратный эффект, наращивание не усилится, а ослабнет.

Видео – Сращивание стропил по длине

Как соединить балку или стропила

Как правильно соединить балку или стропила

О сращивании древесины

Мы начнем нашу беседу с того, что напомним всем, что плотники сращивают древесину на протяжении тысячелетий. Это одна из тех вещей, которые плотники делают лучше всего, но все же есть те, кто говорит, что это прерогатива инженера и никого другого. Перемычки, домкраты, пороги, балки, балки, стропила — все это так или иначе сращено вместе. Дело в том, что плотникам многое разрешено, потому что мы все знаем, что они работают. Это называется прескриптивными решениями. Конечно, мы говорим о сращивании балки или стропила как части техники ремонта прогнившей, поврежденной термитами или перетянутой балки. Иногда нам просто нужен более длинный кусок дерева (например, вальмовое стропило).

Какой бы ни была причина, секрет хорошего соединения заключается в методе соединения и хорошем качестве изготовления. Способ подключения должен быть настолько хорошим, чтобы отдельные блоки работали как одно целое; если вся единица не заменена или не «родственна». Это обсуждение не предназначено для придания доверия какому-либо конкретному проекту сращивания и не может заменить надлежащий инженерный анализ, а предназначено только для того, чтобы помочь плотникам определить правильные концепции и передовой опыт для надлежащих процедур сращивания. Каждый проект уникален и имеет свои собственные критерии несущей способности, которые могут потребовать различных методов, дополнительной поддержки или даже инженерного анализа. Комментарии к этому блогу приветствуются.

Слева схема некоторых неподходящих методов ремонта. Пространства для обхода могут быть тесными и неудобными для работы, поэтому искушение срезать путь и некачественное исполнение является распространенным явлением. Свою роль играет отсутствие опыта. Руководители часто неохотно проверяют работу своих сотрудников. Какой бы ни была причина, некачественный ремонт может быть конструктивно дефектным. Наиболее распространенными причинами являются отсутствие надлежащей техники забивания гвоздей и сращивание с поврежденной древесиной.

Самый распространенный способ ремонта балок — это «сестра». По сути, сдвиньте целый член рядом с ним и прибейте к черту его с обеих сторон большим количеством гвоздей). Если новая сестра опирается на дерево не менее чем на 1,5 дюйма с каждого конца, тогда все в порядке. Наиболее распространенными «ошибками» в этом методе были бы недостаточное сцепление сестер вместе, неадекватная осанка с той или иной стороны,

Компании, производящие фермы, используют «гвоздь-гантель» для сращивания древесины (на фото слева). Гвоздь — это в основном тонкий кусок металла, отштампованный так, что многие металлические выступы торчат в древесину примерно на 1/2 дюйма или около того. Он штампуется в древесину на заводе с помощью гидравлического пресса.

Фанеру можно использовать для достижения той же цели, и в течение многих лет многие плотники строили фермы самостоятельно, используя фанеру в качестве косынки. Эта практика отошла на второй план в основном потому, что изготовленные фермы упали в цене. Кроме того, подрядчики не могли быть уверены, что их рабочие достаточно опытны, чтобы сделать это должным образом, и поэтому выбрали инженерную древесину из соображений ответственности.

На фото слева стропило 2×6, сращенное вместе с использованием фанеры 3/4 дюйма. Очень сильная связь. В этом случае стропило в целом на самом деле прочнее, чем могло бы быть, потому что соединение более чем достаточное, а фанера увеличивает прочность. В этом случае мастеру просто понадобилось более длинное стропило. Руководствуйтесь здравым смыслом, решая, сколько креплений необходимо. Рубить дрова не к добру. В данном случае создатель использовал 9- 8 гвоздей с каждой стороны соединения, что достаточно в данном случае.

На рисунке слева представлена ​​схема некоторых рекомендуемых методов ремонта балок перекрытий. Некоторые припуски могут быть сделаны на длину и толщину фанерных косынок в соответствии с вашими конкретными потребностями. Хотя разумно «переусердствовать» с ремонтом; может быть приемлемо использовать фанеру толщиной 1/2 дюйма или немного более короткую косынку в зависимости от ваших обстоятельств. Прочность соединения зависит от прочности гвоздей на сдвиг, поэтому используйте их в большом количестве (вбивайте прямо, а не под наклоном). Не используйте шурупы, потому что большинство из них не предназначены для структурных применений. Если ремонт был инженерным, то технология ремонта должна быть нарисована на бумаге, скреплена печатью утверждения инженеров, и в ней будет указано количество и тип необходимого крепежа.

На фото показан метод ремонта прогнившей балки с использованием фанеры и несколько советов по наилучшей практике. Щелкните изображение, чтобы увеличить его. Сращивание с фанерой может иметь некоторые преимущества по сравнению с сращиванием с цельной балкой во многих ситуациях. Руководствуйтесь здравым смыслом, решая, сколько крепежей использовать. Используйте достаточное количество, однако не стоит колоть дрова слишком большим количеством.

Так в каких случаях допустимо сращивание только с одной стороны?  Например, в большинстве приведенных выше примеров короткая балка заполнена и сращена с обеих сторон прочной древесиной. Это помогает уменьшить силы сжатия и растяжения, возникающие в результате воздействия нагрузок. Иногда можно сращивать только с одной стороны, например, при добавлении стропильных хвостов к стропилам, которые уже опираются на верхнюю пластину. Другой пример, который может быть приемлемым, — это добавление к верхней части слишком короткого стропила, потому что подрядчик заказал пиломатериал, который на 8 дюймов короче. работа сращивания, так что в большинстве случаев это будет нормально.

Однако нагрузка на пол больше, поэтому мы не рекомендуем выполнять сращивание только с одной стороны. Это следует оценивать в каждом конкретном случае, но если это абсолютно необходимо, то прибейте его большим количеством гвоздей с обеих сторон (не под наклоном) и с большим количеством нахлестов.

В поле я заметил, что многие рабочие обрезали сестру с одной или другой стороны, чтобы она помещалась между лентами 2х2. Было бы лучше удалить ленту, установить сестер и заменить новыми лентами, чтобы сестра имела адекватную опору с обеих сторон. Может действительно так проще. Не поддавайтесь искушению повторно использовать старую ленту, так как она, вероятно, слишком порезана, чтобы принести какую-либо пользу к тому времени, когда ее удалят.

Исправление провисания черного пола

Часто мы сталкиваемся с ситуацией, когда черный пол намок от протечки или имеет слабое место. Когда замена чернового пола нецелесообразна, например, когда шкафы мешают и т. д., может помочь добавление блокировки снизу. На фото слева показано, как легко починить провисший пол. Вы хотите отрезать несколько шипов 1×2, отмерить необходимое расстояние, прикрепить его, вставить блок, поднять его домкратом или автомобильным домкратом, установить другой шип, при необходимости добавить крепеж в блокировку. Повторяйте по мере необходимости. Этот метод рекомендуется потому, что попытка поднять черный пол одной рукой и прибить его другой почти невозможна, особенно если вы хотите, чтобы пол был на одном уровне.

Замена балки А

До сих пор мы говорили только о ремонте балки или стропила. Как насчет того, когда нам нужно отремонтировать балку или подоконник. По большей части вы не можете родить подоконник или балку, потому что вы не можете родить поврежденную древесину. Это также связано с тем, что нагрузки воздействуют непосредственно на балку. Балки и подоконники следует заменять, когда они гниют или повреждены термитами. Некоторые люди пытаются скрыть сгнившую доску, положив перед ней, а иногда даже под ней хорошо обработанный кусок. Тогда они прикрутят к нему балки, как будто прогнившей балки не существует. Это как минимум плохая практика. По возможности сгнившие балки следует заменять новыми. Я думаю, что когда люди сталкиваются с проблемами, они не думают нестандартно о том, как заменить поврежденные детали. Балки не обязательно должны быть габаритными пиломатериалами. Они могут быть изготовлены из пиломатериалов или меньших элементов, склеенных или прибитых вместе, чтобы сформировать более крупный компонент.

Теперь давайте посмотрим, что мы узнаем в полевых условиях….

На этом снимке мастер хорошо поработал, соорудив фермы, но с треском провалился, прибив косынки. Кажется, он прибил косынки только с одной стороны, думая, что гвозди достаточно длинные, чтобы пробить другую часть, или, может быть, он просто поленился. Как видите, они расходятся, поэтому ферма может рухнуть. Косынки должны быть прибиты гвоздями с обеих сторон.

Вот жалкая попытка соединить балки пола под ванной. При взгляде вдаль перекрытие кажется длиннее, но я полагаю, что ближайшее из них меньше фута с очень небольшим количеством гвоздей. На фото видно провисание и провисание балки. Хотите верьте, хотите нет, но такое низкое качество изготовления не такое уж редкое явление. Было бы легко сделать это правильно, но они предпочли этого не делать.

Автор Рэй Торнберг.

Комментарии к этому блогу приветствуются.

Сращивание стропил крыши

1. 17 августа 2011 г., 13:22

   #1

   Стыковка стропил крыши


   Gentelmen,

   Осмотрел более новый дом (в течение 10 лет), и каркас крыши был построен из палочек 2×6. Крыша была вальмовой, а обычные стропила крыши оказались слишком короткими, поэтому они соединили каждую из них, чтобы сделать их достаточно длинными возле конька. Я не могу припомнить, чтобы так много было сделано таким образом, и это просто торчало, как больной палец. Я изучаю свою книгу строительных норм, но нигде не сказано, что эти элементы нельзя соединять. Как бы вы отнеслись к этому кадру? Я рекомендовал дальнейшую оценку квалифицированным подрядчиком, чтобы определить, нужна ли коррекция. Прежде чем я порекомендую дополнительную оценку профессионалу в области дизайна или специалисту по физкультуре, я подумал, что узнаю несколько мнений.

   Похожие темы:

   • стропила «ремонт»
   • Каркас террасы
   • Стропила/коньковая доска
   • Крепление стропил
   • Стальной каркас

   Ответить с цитатой

   ---

2. 17 августа 2011 г., 14:35

   #2

   Re: Стыковка стропил крыши


   Ах, старый трюк с носилками!
   Сращенные стропила могут быть, а могут и не быть. Тем не менее, я бы хотел, чтобы инженер-строитель одобрил любые модификации каркаса.
   По моему мнению, просить подрядчика посмотреть на это пустая трата времени. В конце концов, это мог сделать подрядчик.

   Ответить с цитатой

   ---

3. 17 августа 2011 г., 16:46

   #3

   Re: Стыковка стропил крыши


   Оригинальные стропила на фото не кажутся короткими. Как далеко они были?

   Ответить с цитатой

   ---

4. 17 августа 2011 г., 16:47

   #4

   Re: Стыковка стропил крыши


   На каждой стрелке (примерно) находится стык в стропиле.

   Ответить с цитатой

   ---

5. 17 августа 2011 г. , 17:08

   #5

   Re: Стыковка стропил крыши


   Я вижу это сейчас после увеличения фото. Похоже, они использовали то, что у них было под рукой, или заказали не те пиломатериалы, так как они даже близко не подошли.

   Такой каркас должен благословлять Инженер, а не подрядчик.

   Дом.

   Ответить с цитатой

   ---

6. 17 августа 2011 г., 17:18

   #6

   Re: Стыковка стропил крыши


   Первоначально Послано Джеком Фельдманном

   Сращенные стропила могут быть или не быть в порядке. Тем не менее, я бы хотел, чтобы инженер-строитель одобрил любые модификации каркаса.

   Первоначально написал Дом Д’Агостино

   Такой каркас должен быть благословлен инженером, а не подрядчиком.

   Согласен — пропустить подрядчика и сразу перейти к инженеру.

   Джерри Пек
   Консультант по строительству, судебным разбирательствам и нормам – на пенсии
   www.AskCodeMan.com

   Ответить с цитатой

   ---

7. 19 августа 2011 г., 03:59

   #7

   Re: Стыковка стропил крыши


   Я не понимаю, как их можно соединить и все будет в порядке. Инженерия здесь обязательна. Вы будете полагаться исключительно на гвозди для всей нагрузки.

   Рэнди Гордон, строительство
   Мичиганский строительный инспектор/рецензент плана

   Ответить с цитатой

   ---

8. 08-19-2011, 06:45

   #8

   Re: Стыковка стропил крыши


   Такой стык подойдет. Наибольшая нагрузка на пролет приходится на центр, а с нагрузками на концах легче справляться, потому что все, что они делают, это передается на несущую стену. Видел это кучу раз.

   Ответить с цитатой

   ---

9. 08-19-2011, 07:21

   #9

   Re: Стыковка стропил крыши


   Максимальный изгибающий момент в простом пролете приходится на середину пролета. Максимальный сдвиг приходится на подшипник. Таким образом, соединение в этом месте не должно сопротивляться большому моменту, но должно переносить большую часть сдвига с одной стороны соединения на другую.

   Ответить с цитатой

   ---

10. 08-19-2011, 08:25

    #10

    Re: Стыковка стропил крыши


    В месте соединения стропила в основном представляют собой сжатые элементы, поэтому все должно быть в порядке, но если бы кто-то нанял меня для проверки этого, я бы попросил стропильные стяжки 2×6, чтобы сформировать треугольник с родственными элементами.

    Ответить с цитатой

    ---

11. 08-19-2011, 08:29

    #11

    Re: Стыковка стропил крыши


    это нормально, но они должны устанавливать стяжки воротника как минимум через каждые 48 дюймов, по-моему

    Ответить с цитатой

    ---

12. 19. 08.2011, 08:43

    #12

    Re: Стыковка стропил крыши


    Похоже, что некоторые люди здесь имеют представление о задействованных инженерных принципах, однако я бы никогда не стал рисковать своим именем и лицензией в подобных суждениях. Вероятно, будет нормально, если будут установлены хомуты (вероятно, на каждом наборе стропил), но попросите инженера сделать этот проект и поставить на нем свою печать одобрения.

    Ответить с цитатой

    ---

13. 19 августа 2011 г. , 10:23

    №13

    Re: Стыковка стропил крыши


    Может не применяться в вашем регионе, но здесь:

    R804.3.2.3 Соединение стропил крыши.
    Стропила крыши не должны сращиваться.

    —

    Erby Crofutt, Джорджтаун, Кентукки. Читайте мой блог здесь: Erby the Central Kentucky Home Inspector B4 U Close Home Inspections www.b4uclose.com www.kentuckyradon.com
    Найти на Facebook по адресу: https:// www.facebook.com/B4UCloseInspections

    Ответить с цитатой

    ---

14. 19 августа 2011 г. , 10:52

    №14

    Re: Стыковка стропил крыши


    Первоначально Послано Erby Crofutt

    Не может быть применимо к вашей области, но здесь:

    R804.3.2.3 Соединение стропила крыши .
    Стропила крыши не должны сращиваться.

    —

    Этот раздел фактически относится к стропилам со стальным каркасом. Я не думаю, что есть подобный раздел для деревянных стропил.

    Том Хаггетт, PE, SE, CBO

    Ответить с цитатой

    ---

15. 19 августа 2011 г. , 11:13

    №15

    Re: Стыковка стропил крыши


    Первоначально Послано Фредом Херндоном

    Похоже, что некоторые люди здесь имеют понимание задействованных инженерных принципов, однако я бы никогда не стал рисковать своим именем и лицензией в подобном судебном решении. Вероятно, будет нормально, если будут установлены хомуты (вероятно, на каждом наборе стропил), но попросите инженера сделать этот проект и поставить на нем свою печать одобрения.

    Полностью согласен, не инспекторам звонить. Кстати, ваш слоган в вашей подписи просто великолепен!

    Рэнди Гордон, строительство
    Мичиганский строительный инспектор/рецензент плана

    Ответить с цитатой

    ---

16. 19 августа 2011 г. , 13:23

    №16

    Re: Стыковка стропил крыши


    Когда я был плотником, инженер, который помогал мне по вопросам конструкции, всегда хотел, чтобы сестра была на 2/3 пролета элемента, прибитого с обеих сторон гвоздями минимум 12d на 12 «o.c., в шахматном порядке.

    Хотя это может показаться адским Для большого количества дополнительного пиломатериала его цель состоит в том, чтобы обеспечить достаточное количество креплений, чтобы накопить достаточную величину сдвига, чтобы преодолеть или заменить усилия на коротком элементе.Другими словами, соединяя две доски таким образом, вы заставляете их действовать как одна.

    На вашей фотографии нахлесты не могут быть больше пары футов, и, следовательно, они не могут иметь больше пары гвоздей с каждой стороны стыка.

    Другие говорили о изгибающем моменте. В этом случае наибольший изгибающий момент при ремонте возникает в месте соединения, поэтому для противодействия ему требуется больше металла. После завершения ремонта изгибающий момент возвращается к своему нормальному местоположению

    Если бы я столкнулся с этим в H.I. Я бы сказал, что это выглядит неадекватно, и почему, и направить клиента к ЧП. для правильного решения.

    Ответить с цитатой

    ---

17. 19 августа 2011 г., 13:34

    # 17

    Re: Стыковка стропил крыши


    Еще один момент. ..

    Стропильные стяжки эффективны только в нижней трети вертикального пролета. Протягивать галстук-воротник здесь, на месте соединения или ниже, совершенно неэффективно. Расскажите о изгибающем моменте. Шиш!

    Стяжка стропил находится в напряжении практически вся. Его цель состоит в том, чтобы нижние концы стропил не расползались. Верхние концы обычных стропил удерживаются за счет силы тяжести и крепежа до тех пор, пока нижние концы не раздвигаются. Поэтому стропильные связи устанавливаются на нижнем конце стропил.

    Установка хомута на верхнем конце короткого стропила крыши, скорее всего, вызовет проблемы. Исходное короткое стропило хочет упасть или упасть на конек, поэтому установка стяжки на стропила с неадекватным расположением сестер превращает стяжку с воротником в сжимающий элемент, который фактически будет давить на другую сторону крыши.

    Просто скажу…

    Последний раз редактировалось Майклом Ависом; 19.08.2011 в 14:19.

    Причина: исправление

    Ответить с цитатой

    ---

18. 19 августа 2011 г., 13:56

    # 18

    Re: Стыковка стропил крыши


    Первоначально Послано Michael Avis

    Еще один момент…

    Воротник Стяжки эффективны только в нижней трети вертикального пролета. Протягивать галстук-воротник здесь, на месте соединения или ниже, совершенно неэффективно. Расскажите о изгибающем моменте. Шиш!

    Воротничок галстука находится в напряжении практически весь. Его цель состоит в том, чтобы нижние концы стропил не расползались. Многие неправильно понимают это и думают, что хомуты предназначены для закрепления верхних концов стропил. Не правда. Верхние концы удерживаются силой тяжести и застежками до тех пор, пока нижние концы не раздвигаются. Поэтому на нижнем конце стропил устанавливаются хомуты.

    Установка хомута на верхнем конце короткого стропила крыши, скорее всего, вызовет проблемы. Исходное короткое стропило хочет упасть или упасть на конек, поэтому установка стяжки на стропила с неадекватным расположением сестер превращает стяжку с воротником в сжимающий элемент, который фактически будет давить на другую сторону крыши.

    Просто говорю…

    Я думаю, вы имеете в виду стяжку стропил в нижней трети. Завязки на воротнике в верхней трети.

    ***ВАЖНО*** Вам необходимо зарегистрироваться для просмотра изображений

    • Roof_framing_members_1.jpg
      (36,1 КБ, 177 просмотров)

    Джим Латтролл
    www.MrInspector.net
    Плано, Техас

    Ответить с цитатой

    ---

19. 19 августа 2011 г., 14:07

    # 19

    Re: Стыковка стропил крыши


    Да спасибо. Я исправляюсь. Пальцы иногда опережают мой мозг. Я придерживаюсь сути своей точки зрения, хотя моя номенклатура была неправильной. Оцените поправку. Отредактировал мой предыдущий пост, чтобы исправить язык с вашей помощью, и поэтому я не выгляжу идиотом.

    М.__

    Последний раз редактировалось Майклом Ависом; 19.08.2011 в 14:29.

    Причина: дополнение

    Ответить с цитатой

    ---

20. 19 августа 2011 г., 14:17

    #20

    Re: Стыковка стропил крыши


    Вы правы, я говорил слишком быстро… хомуты должны быть в верхней трети, и они должны были зачистить стропила с обеих сторон и прибить их к чертям. .. и установить хомуты… … но опять же, если стропила были короткими, они должны были просто добавить конец внизу. Но, может быть, они действительно сделали это… мы не знаем…….Сварка стропил вместе, чтобы сделать их длиннее, не редкость, поскольку они бывают очень длинными… просто их нужно сделать правильно. …..

    Ответить с цитатой

    ---

21. 20 августа 2011 г., 23:04

    # 21

    Re: Стыковка стропил крыши


    Забавно, что я только что наткнулся на этот пост — вчера я осмотрел 10-летний дом с той же проблемой. Все задние стропила 2X8 16″ OC были сращены, и в местах стыков были БОЛЬШИЕ провисы. Передние стропила 2X6 16″ OC не сращены и были в порядке. Некоторые другие интересные столярные/математические ошибки были в обрамлении подполья. Продавец спросил — почему предыдущий инспектор этого не нашел?? И отсутствующая шумоизоляция и т.д. и т.п. Почему собственно! Это было очевидно.

    Ответить с цитатой

    ---

22. 21.08.2011, 09:57

    # 22

    Re: Стыковка стропил крыши


    Я предполагаю, что здесь подразумевается, что соединение всегда неправильно, но я не думаю, что это правильно. Дело не в том, что он сращен, а в том, как сращен. Если подумать, два правильно соединенных куска дерева могут быть прочнее одного. Если вы когда-нибудь смотрели на паутинные фермы или I-образные балки, вы часто увидите, что две из них соединены не более чем гвоздем или суставом. Также большинство балок состоят только из двух частей, соединенных гвоздями. Проблема с большинством соединений для стропил заключается в том, что монтажник становится ленивым и использует слишком короткий кусок для соединения и использует слишком мало гвоздей. Если вы внимательно посмотрите на то, как происходит сращивание, вы обнаружите, что обычно это так. Когда мне приходилось, я делал свои соединения из 8-футовой фанеры длиной 3/4 дюйма, приклеенной и прибитой перцем с обеих сторон (очень прочно).0261

    Ответить с цитатой

    ---

23. 21 августа 2011 г. , 11:04

    # 23

    Re: Стыковка стропил крыши


    Первоначально Послано Майкл Броннер

    Джентельмены,

    Осмотрел более новый дом (в течение 10 лет), и каркас крыши был построен из палочек с 2×6. Крыша была вальмовой, а обычные стропила крыши оказались слишком короткими, поэтому они соединили каждую из них, чтобы сделать их достаточно длинными возле конька. Я не могу припомнить, чтобы так много было сделано таким образом, и это просто торчало, как больной палец. Я изучаю свою книгу строительных норм, но нигде не сказано, что эти элементы нельзя соединять. Как бы вы отнеслись к этому кадру? Я рекомендовал дальнейшую оценку квалифицированным подрядчиком, чтобы определить, нужна ли коррекция. Прежде чем я порекомендую дополнительную оценку профессионалу в области дизайна или специалисту по физкультуре, я подумал, что узнаю несколько мнений.

    Майкл Броннер,

    В настоящее время ваше местоположение просто говорит «Мариетта». Не могли бы вы уточнить это (возможно, в вашем профиле, чтобы он отображался во всех ваших прошлых/будущих сообщениях)? Джорджия, Иллинойс и т. д. «Мариетты» не одна. Ваше местонахождение будет определять, на какие «кодовые книги» следует ссылаться/указывать вам, включая любые поправки к ним, а также любые стандарты и другие материалы, включенные в них. Спасибо.

    Ответить с цитатой

    ---

24. 21 августа 2011 г. , 18:52

    # 24

    Re: Стыковка стропил крыши


    Это легко вызвать из-за нехватки гвоздей. Похоже, что они забили гвозди только с одной стороны. Я не вижу голов со стороны сестер.

    Можно сблизить стропила, но, как сказали Майкл и другие, это нужно сделать правильно, в том числе правильно прибить гвоздями.

    John Kogel, RHI, BC HI Lic #47455
    www.allsafehome.ca

    Ответить с цитатой

    ---

25. 21 августа 2011 г. , 19:47

    # 25

    Re: Стыковка стропил крыши


    Первоначально Послано Thom Huggett

    Этот раздел фактически относится к стропилам стального каркаса. Я не думаю, что есть подобный раздел для деревянных стропил.

    Вытирая яйцо с лица за невнимательность!

    Erby Crofutt, Джорджтаун, Кентукки. Читайте мой блог здесь: Erby the Central Kentucky Home Inspector B4 U Close Home Inspections www.b4uclose.com www.kentuckyradon.com
    Найти на Facebook: https://www.facebook.com/B4UCloseInspections

    Ответить с цитатой

    ---

26. 21 августа 2011 г. , 19:51

    # 26

    Re: Стыковка стропил крыши


    Только что нашел эту ссылку, которая выглядит интересной, но еще не изучал ее.
    http://www.constructioncalc.com/blog…d-ridge-beams/

    Брюс Кинг, B.A. King Home Inspections, LLC
    www.BAKingHomeInspections.com
    Сертифицированный главный инспектор, независимый инспекторwww.IndependentInspectors.org

    Ответить с цитатой

    ---

27. 21 августа 2011 г. , 23:15

    # 27

    Re: Стыковка стропил крыши


    Первоначально Послано Джерри Пек

    Согласен — пропустить подрядчика и перейти непосредственно к инженеру.

    Являясь подрядчиком по возведению роскошных домов в метроплексе DFW, сращивание стропил очень распространено, поскольку можно заказать сращивание 2×6 с длиной шипового соединения до 36 футов, а сращивание 2×8 можно заказать с длиной до 40 футов. Любые длины должны быть сращены. Вы видите, где вы можете закрепить прямо под соединением и сделать сращенное стропило спроектированным таким образом. Для этого не нужен инженер. Вы делаете то же самое для своих общих 2×6, которые я сделал для длины до 48 футов, опять же, вы проектируете соединение для прогона непосредственно в месте соединения, и ноги прогона продолжаются на каждом втором стропиле, как обычно. Инженер не требуется. Если вы не знаете, как это сделать, вам нечего делать в доме стоимостью в несколько миллионов долларов, а если вы не знаете этого как профессиональный домашний инспектор… вам не следует проводить осмотр стен перед просушкой. Я не так давно был инспектором, но могу сказать вам следующее: я разочарован теми знаниями, которые есть у большинства инспекторов. Я прихожу сюда и просто читаю с этого момента. Многие инспекторы здесь только что сказали мне заткнуться, так что я… но я читаю и узнаю кое-что, чего не знаю. Но некоторые из ваших вопросов здесь… означают, что вы не имеете права проводить инспекции чьих-то самых крупных инвестиций в предварительную сухую стену. Если у вас нет опыта в обрамлении… доверьте это специалистам. Я читал, что кто-то говорит… нет сращивания стропил…. правда??? Думаете, можно просто заказать материал любой длины??? Мой самый большой жилой каркас составлял 18 000 квадратных футов и стоил 20 миллионов. У меня есть около 300 других от 1 до 15 миллионов. Другой набор кодов для домов меньшего размера и домов площадью более 6 000 кв. футов, и они снова меняются для домов площадью более 10 000 кв. футов, и если вы не знаете о сращивании стропил… в то время как …. через несколько лет вы сможете проверить предварительно высушенную стену … правильно, по крайней мере, в крошечных домах, где у вас есть простые коды каркаса.

    Я отправил это тебе, Джерри, потому что ты всегда был самым умным парнем здесь, и кажется, что ты всегда знаешь правильные ответы, но этого ты не знал, а теперь знаешь. Вы всегда хорошо справляетесь здесь, помогая другим инспекторам, которым… иногда не хватает знаний. Это всего лишь здравый смысл, и в этом вся суть фрейминга. Геометрия, тригонометрия, алгебра и здравый смысл. Много-много сложной математики нужно выполнить на суперскорости, чтобы фреймить с большими собаками и заработать титул «фреймер элитного класса». Вы также должны быть в состоянии управлять командой из 30 человек и справляться с давлением платежной ведомости в размере 20 000 долларов в неделю.

    Я бы все равно кадрировал, если бы было что кадрировать. Единственный способ заработать столько же денег, сколько я зарабатывал, — это иметь около 7 инспекторов, работающих на меня, что и произойдет в свое время. Половина моей работы связана с проверкой других инспекторов… после просмотра их отчетов от клиентов и риелторов. Получить лицензию инспектора слишком просто. Это должно быть намного сложнее… слишком многие из них не знают, что они делают, по крайней мере, здесь, в Техасе. Это я заметила всего за 6 месяцев работы.

    Я снова замолчу. Я буду продолжать читать и узнавать подробности здесь. Но некоторые вопросы… Я просто должен кое-что сказать.

    Ответить с цитатой

    ---

28. 21 августа 2011 г. , 23:16

    # 28

    Re: Стыковка стропил крыши


    Первоначально Послано Майкл Броннер

    Джентельмены,

    Осмотрел более новый дом (в течение 10 лет), и каркас крыши был построен из палочек с 2×6. Крыша была вальмовой, а обычные стропила крыши оказались слишком короткими, поэтому они соединили каждую из них, чтобы сделать их достаточно длинными возле конька. Я не могу припомнить, чтобы так много было сделано таким образом, и это просто торчало, как больной палец. Я изучаю свою книгу строительных норм, но нигде не сказано, что эти элементы нельзя соединять. Как бы вы отнеслись к этому кадру? Я рекомендовал дальнейшую оценку квалифицированным подрядчиком, чтобы определить, нужна ли коррекция. Прежде чем я порекомендую дополнительную оценку профессионалу в области дизайна или специалисту по физкультуре, я подумал, что узнаю несколько мнений.

    Являясь подрядчиком по возведению роскошных домов в метроплексе DFW, сращивание стропил очень распространено, так как можно заказать сращивание 2×6 с длиной шипового соединения до 36 футов, а сращивание 2×8 можно заказать с длиной до 40 футов. Любые длины должны быть сращены. Вы видите, где вы можете закрепить прямо под соединением и сделать сращенное стропило спроектированным таким образом. Для этого не нужен инженер. Вы делаете то же самое для своих общих 2×6, которые я сделал для длины до 48 футов, опять же, вы проектируете соединение для прогона непосредственно в месте соединения, и ноги прогона продолжаются на каждом втором стропиле, как обычно. Инженер не требуется. Если вы не знаете, как это сделать, вам нечего делать в доме стоимостью в несколько миллионов долларов, а если вы не знаете этого как профессиональный домашний инспектор. .. вам не следует проводить осмотр стен перед просушкой. Я не так давно был инспектором, но могу сказать вам следующее: я разочарован теми знаниями, которые есть у большинства инспекторов. Я прихожу сюда и просто читаю с этого момента. Многие инспекторы здесь только что сказали мне заткнуться, так что я… но я читаю и узнаю кое-что, чего не знаю. Но некоторые из ваших вопросов здесь… означают, что вы не имеете права проводить инспекции чьих-то самых крупных инвестиций в предварительную сухую стену. Если у вас нет опыта в обрамлении… доверьте это специалистам. Я читал, что кто-то говорит… нет сращивания стропил…. правда??? Думаете, можно просто заказать материал любой длины??? Мой самый большой жилой каркас составлял 18 000 квадратных футов и стоил 20 миллионов. У меня есть около 300 других от 1 до 15 миллионов. Другой набор кодов для домов меньшего размера и домов площадью более 6 000 кв. футов, и они снова меняются для домов площадью более 10 000 кв. футов, и если вы не знаете о сращивании стропил. .. в то время как …. через несколько лет вы сможете проверить предварительно высушенную стену … правильно, по крайней мере, в крошечных домах, где у вас есть простые коды каркаса.

    Ответить с цитатой

    ---

29. 22.08.2011, 08:54

    # 29

    Re: Стыковка стропил крыши


    Первоначально написал Ричард Доти

    Как подрядчик по возведению роскошных домов в метроплексе DFW, сращивание стропил очень распространено, так как 2×6 можно заказать с шиповым соединением длиной до 36 футов, а сращенное соединение 2×8 можно заказать до 40 футов. . Любые длины должны быть сращены. Вы видите, где вы можете закрепить прямо под соединением и сделать сращенное стропило спроектированным таким образом. Для этого не нужен инженер. Вы делаете то же самое для своих общих 2×6, которые я сделал для длины до 48 футов, опять же, вы проектируете соединение для прогона непосредственно в месте соединения, и ноги прогона продолжаются на каждом втором стропиле, как обычно. Инженер не требуется. Если вы не знаете, как это сделать, вам нечего делать в доме стоимостью в несколько миллионов долларов, а если вы не знаете этого как профессиональный домашний инспектор… вам не следует проводить осмотр стен перед просушкой. Я не так давно был инспектором, но могу сказать вам следующее: я разочарован теми знаниями, которые есть у большинства инспекторов. Я прихожу сюда и просто читаю с этого момента. Многие инспекторы здесь только что сказали мне заткнуться, так что я… но я читаю и узнаю кое-что, чего не знаю. Но некоторые из ваших вопросов здесь… означают, что вы не имеете права проводить инспекции чьих-то самых крупных инвестиций в предварительную сухую стену. Если у вас нет опыта в обрамлении… доверьте это специалистам. Я читал, что кто-то говорит… нет сращивания стропил…. правда??? Думаете, можно просто заказать материал любой длины??? Мой самый большой жилой каркас составлял 18 000 квадратных футов и стоил 20 миллионов. У меня есть около 300 других от 1 до 15 миллионов. Другой набор кодов для домов меньшего размера и домов площадью более 6 000 кв. футов, и они снова меняются для домов площадью более 10 000 кв. футов, и если вы не знаете о сращивании стропил… в то время как …. через несколько лет вы сможете проверить предварительно высушенную стену … правильно, по крайней мере, в крошечных домах, где у вас есть простые коды каркаса.

    Похоже, они сделали для себя много дополнительной работы. В противном случае, когда я это вижу и они перекрывают лес на достаточном расстоянии, я не считаю это неправильным. Я ищу завязки на воротнике и иногда ребристые распорки. Я заметил, что коньковая балка слишком мала. Кто-нибудь поймал это?

    Ответить с цитатой

    ---

30. 22. 08.2011, 09:08 утра

    #30

    Re: Стыковка стропил крыши


    Первоначально Послано Ray Babcock

    Похоже, они сделали много дополнительной работы для себя. В противном случае, когда я это вижу и они перекрывают лес на достаточном расстоянии, я не считаю это неправильным. Я ищу завязки на воротнике и иногда ребристые распорки. Я заметил, что коньковая балка слишком мала. Кто-нибудь поймал это?

    Фото не видел, но донышки должны иметь полную опору на гребень. Любые и все сращенные стропила (общие, домкраты, вальмы, ендовы, вальмы или вальцы) должны иметь раскос непосредственно под сращиванием и должны опираться на стену или балку достаточного размера, чтобы нести нагрузку. Здесь, в Техасе, нет исключений в любой момент времени.

    Стык должен быть не менее 2 футов в длину или 2-футовый V-образный стык, а 1/2 OSB длиной 4 фута должны быть прибиты гвоздями с обеих сторон стыка. Некоторые города позволят вам обойтись только одной стороной.

    Ответить с цитатой

    ---

31. 22.08.2011, 09:38

    #31

    Re: Стыковка стропил крыши


    Первоначально написал Ричард Доти

    . . . . если вы не знаете этого как профессиональный домашний инспектор … вам не следует проводить предварительную проверку сухих стен. . . . . но я могу сказать вам вот что: я разочарован знаниями, которые есть у большинства инспекторов. . . . .

    Что ж, Ричард, возможно, ты не самый тактичный человек в мире, но я вынужден с тобой согласиться.

    Если в качестве домашнего инспектора все, что вы делаете, это обращаетесь к частному предпринимателю или другой профессии, чтобы завершить свой отчет, вы не отдаете должное своему клиенту. Любой Джо может посмотреть на конструкцию и сказать: «Вы бы лучше позвонили тому, кто разбирается в этих вещах».

    Ответить с цитатой

    ---

32. 22 августа 2011 г., 10:14

    #32

    Re: Стыковка стропил крыши


    Я заметил коньковую балку, но когда я посмотрел ее, я нашел IRC r 802. 3 2003 года, в котором говорится, что «коньковая доска … должна быть не менее глубины, чем конец стропила», что было для меня неожиданностью, потому что я всегда сделали их на два дюйма шире в качестве стандартной практики. Я все еще думаю, что это хорошая идея.

    Ответить с цитатой

    ---

33. 22 августа 2011 г., 10:14

    #33

    Re: Стыковка стропил крыши


    Первоначально написал Ричард Доти

    Другой набор кодов для небольших домов и домов площадью более 6000 кв. футов, и они снова меняются на 10 000 кв. футов, и если вы не знаете о сращивании стропил… нужно пойти потусить и понаблюдать за каркасниками какое-то время…. через несколько лет вы сможете осмотреть предварительно высушенную стену… правильно, по крайней мере, в крошечных домах, где у вас есть простые коды каркаса .

    Отдельного кода для жилых домов на одну семью разного размера не существует.

    Я вижу, что вы находитесь в Техасе, так что самый минимум, который вы можете построить, — это IRC 2000 года. Теперь, если другие города приняли другой год, вы должны строить в соответствии с этим годом IRC.

    Теперь муниципалитет может принять требования по установке пожарных спринклеров, если строение превышает определенную площадь в квадратных футах, однако НЕТ отдельных кодов для домов разных размеров. По одному и тому же коду можно построить от 200 квадратных футов до бесконечности квадратных футов! Если вы выходите за рамки описательного кода, то инженер или профессиональный дизайнер должен представить планы на утверждение!

    Ответить с цитатой

    ---

34. 22 августа 2011 г. , 10:19

    #34

    Re: Стыковка стропил крыши


    Первоначально написал Ричард Доти

    Как подрядчик по возведению роскошных домов в метроплексе DFW, сращивание стропил очень распространено, так как 2×6 можно заказать с шиповым соединением длиной до 36 футов, а сращенное соединение 2×8 можно заказать до 40 футов. . Любые длины должны быть сращены.

    Я строил дома на заказ в Техасе около 30 с лишним лет назад, но у меня никогда не было проблем с получением стропильных досок достаточной длины для того, что мне было нужно. Перехлест стыков, показанный на фото, кажется мне минимальным, но после 10 лет эксплуатации вы, вероятно, можете назвать их достаточными для работы. Хотя верно то, что нагрузка у концов стропила меньше, чем у середины, мне кажется, что имеет смысл закреплять эти соединения в географическом месте, где учитывается снеговая нагрузка. В Льюисвилле, штат Техас, или в Мариетте, штат Джорджия, снеговые нагрузки редко вызывают беспокойство, но если бы я осматривал этот дом в любом из этих мест, я бы сказал покупателю, что после десяти лет без проблем эти соединения, вероятно, в порядке, но они должны иметь оценку квалифицированным инженером, если у них есть какие-либо проблемы.

    Ответить с цитатой

    ---

35. 22 августа 2011 г., 10:32

    #35

    Re: Стыковка стропил крыши


    Многие юрисдикции дают дизайнерам возможность проектирования в соответствии с Международным строительным кодексом или Международным жилищным кодексом. Большинство инженеров проектируют в соответствии со структурными положениями IBC, поскольку это то, с чем они лучше всего знакомы (по крайней мере, в Калифорнии). Как заявил Уэйн, и IRC, и IBC разрешают неограниченную площадь для жилья на 1 и 2 семьи.

    Том Хаггетт, PE, SE, CBO

    Ответить с цитатой

    ---

36. 22 августа 2011 г., 10:35

    #36

    Re: Стыковка стропил крыши


    Первоначально Послано Ричард Доти

    Я не видел фото, но общие должны иметь полную опору на хребет. Любые и все сращенные стропила (общие, домкраты, вальмы, ендовы, вальмы или вальцы) должны иметь раскос непосредственно под сращиванием и должны опираться на стену или балку достаточного размера, чтобы нести нагрузку. Здесь, в Техасе, нет исключений в любой момент времени.

    Стык должен иметь длину не менее 2 футов или V-образный стык длиной 2 фута, а 1/2 OSB и 4 фута должны быть прибиты гвоздями с обеих сторон стыка. Некоторые города позволят вам обойтись только одной стороной.

    Проверка кода 802.3 говорит, что вальмовые стропила и стропила ендовы минимум 1x и полная глубина выреза стропила. Другими словами, на один размер больше стропила для конькового бруса. Долины и бедра в 2 раза больше.

    Ответить с цитатой

    ---

37. 22 августа 2011 г., 12:21

    #37

    Re: Стыковка стропил крыши


    Первоначально написал Лон Хендерсон

    Я строил дома на заказ в Техасе около 30 с лишним лет назад, но у меня никогда не было проблем с получением стропильных досок достаточной длины для того, что мне было нужно. Перехлест стыков, показанный на фото, кажется мне минимальным, но после 10 лет эксплуатации вы, вероятно, можете назвать их достаточными для работы. Хотя верно то, что нагрузка у концов стропила меньше, чем у середины, мне кажется, что имеет смысл закреплять эти соединения в географическом месте, где учитывается снеговая нагрузка. В Льюисвилле, штат Техас, или в Мариетте, штат Джорджия, снеговые нагрузки редко вызывают беспокойство, но если бы я осматривал этот дом в любом из этих мест, я бы сказал покупателю, что после десяти лет без проблем эти соединения, вероятно, в порядке, но они должны иметь оценку квалифицированным инженером, если у них есть какие-либо проблемы.

    Знаете, 30 с лишним лет назад — это давно, и я не хочу показаться грубым, но это говорит мне о том, что нельзя подставить многомиллионный дом. Они слишком сложны по сравнению с той эпохой фрейминга, и вы даже не читаете сообщение целиком. Я сказал вам самые длинные длины, которые бывают 2×6 и 2×8. Эта длина подходит для любой точки США. Очевидно, вы никогда не были в том, что мы называем «домом монстра». Я построил дома для супербогатых. Игроки Dallas Cowboys, Texas Rangers, Dallas Mavericks. Тот факт, что вы всегда можете получить стропила нужной вам длины, говорит мне все, что мне нужно знать о «размере» домов, которые вы построили, что означает, что вы, вероятно, были строителем класса C, потому что вы понятия не имеете, что я м говорю о. Если бы вы были достаточно хорошим строителем и владели компанией, вы бы никогда не ушли, чтобы стать домовым инспектором. Мне потребуется некоторое время, чтобы построить свою компанию до размера, необходимого для того, чтобы зарабатывать те же деньги.

    И да, у меня есть ремонтная компания. Работы не так много, но я все равно зарабатываю больше денег в неделю на ремонте, чем на проверках. В настоящее время надстраивается 2-й этаж двухэтажного дома.

    Я прибавил в своей карьере из-за экономии… похоже, вы бросили кадрирование по другим причинам.

    Ответить с цитатой

    ---

38. 22 августа 2011 г. , 12:31

    #38

    Re: Стыковка стропил крыши


    Первоначально Послано Ray Babcock

    Проверка кода 802.3 говорит, что вальмовые и ендовные стропила мин. 1x и полная глубина стропила. Другими словами, на один размер больше стропила для конькового бруса. Долины и бедра в 2 раза больше.

    Это неправильно. Головной срез на стропиле, также известный как скатный срез, должен полностью опираться на конек. Вы, ребята, можете целыми днями цитировать коды, но вы не знаете, как их применять в реальном мире. Вы говорите в той области, где я имею квалификацию эксперта, для любого государства. Я знаю все о креплениях, ремнях для защиты от ураганов, снеговых нагрузках. Кто-нибудь здесь изучал физику, основанную на исчислении? Возможно нет.

    Когда высота тона 12 или больше, гребень 2×8 больше не проходит код, приходится использовать 2×10. Когда вы используете двутавровые балки для стропил, вы должны рассчитать длину шага для высоты этого двутавра, чтобы увидеть, какой высоты заказать конек LVL (Micro-Lam 2.0 E)

    Просто потому, что вы умеете читать книга кодов, не означает, что так это работает в реальном мире. Если бы это было так, когда вам нужна операция на открытом сердце, вам нужно использовать свежего выпускника медицинской школы для проведения операции, в конце концов, он только что закончил читать все об этом…. никакого опыта не требуется… правильно?? Эта книга рассказала ему все, что ему нужно знать??

    Ответить с цитатой

    ---

39. 22. 08.2011, 12:47

    #39

    Re: Стыковка стропил крыши


    Первоначально Послано Wayne Carlisle

    Не существует отдельного кода для различных размеров жилых домов на одну семью.

    Я вижу, что вы находитесь в Техасе, поэтому самый минимум, который вы можете построить, — это IRC 2000 года. Теперь, если другие города приняли другой год, вы должны строить в соответствии с этим годом IRC.

    Теперь муниципалитет может принять требования по установке спринклерной системы пожаротушения, если строение превышает определенную площадь в квадратных футах, однако НЕТ отдельных кодов для разных размеров домов. По одному и тому же коду можно построить от 200 квадратных футов до бесконечности квадратных футов! Если вы выходите за рамки описательного кода, то инженер или профессиональный дизайнер должен представить планы на утверждение!

    Привет, Уэйн,

    Я вижу, ты тоже никогда не подставлял. Существует 5 классификаций кадровых кодов, по которым они известны. Они классифицируются как F1, F2, F3, F4 и F5. Они выбрали эти имена на основе торнадо. Пример: Небольшие дома подпадают под F1…., а затем коммерческая структура переходит в F5, при этом большая часть F5 — это школы и детские сады.

    По мере изменения классификации меняется и степень прочности каркаса, поэтому мы называем их разными кодами. F3 предназначен для 4000–6000 кв. футов, более 6000 — F4, а более 10 000 — F5 — точно так же, как коммерческий, что да, означает дополнительную блокировку огня, прозрачные стены, больше креплений, ремней, пожарных спринклеров и т. Д. ….. ……

    Вы, ребята, которые никогда не владели компанией по производству рам как минимум 30 лет, не знаете коды, как я, и никогда не узнаете. Этому нельзя научить в школе, и вы не можете знать все или понимать, как применять это, не живя этим, 8-10 часов в день, 6 дней в неделю, уже 31 год.

    Это невозможно… так что сдавайся. Вот почему я проверяю после других инспекторов… конечно… не вы… но инспекторы, которые не имеют права быть инспекторами… вы, ребята, другие… вы, ребята, заботитесь… но есть целая куча инспекторов, которым нужно отобрать лицензию. Стандарты для профессиональных домашних инспекторов должны быть повышены. Планка должна быть установлена ​​выше, и я надеюсь изменить эту планку здесь, в Техасе. Это займет у меня некоторое время… но я внесу свой вклад в изменение стандартов и опыта, необходимого, прежде чем вы сможете получить лицензию. Результат = лучшая оплата и много работы для тех, кто соответствует новым стандартам.

    Необходимо внести изменения.

    Ответить с цитатой

    ---

40. 22 августа 2011 г., 13:11

    #40

    Re: Стыковка стропил крыши


    Первоначально Послано Ричард Доти

    Привет Уэйн,

    Я вижу, вы никогда не подставляли. Существует 5 классификаций кадровых кодов, по которым они известны. Они классифицируются как F1, F2, F3, F4 и F5. Они выбрали эти имена на основе торнадо. Пример: Небольшие дома подпадают под F1…., а затем коммерческая структура переходит в F5, при этом большая часть F5 — это школы и детские сады.

    По мере изменения классификации меняется и степень прочности каркаса, поэтому мы называем их разными кодами. F3 предназначен для 4000–6000 кв. футов, более 6000 — F4, а более 10 000 — F5 — точно так же, как коммерческий, что да, означает дополнительную блокировку огня, прозрачные стены, больше креплений, ремней, пожарных спринклеров и т. Д. ….. ……

    Вы, ребята, которые никогда не владели компанией по производству рам как минимум 30 лет, не знаете коды, как я, и никогда не узнаете. Этому нельзя научить в школе, и вы не можете знать все или понимать, как применять это, не живя этим, 8-10 часов в день, 6 дней в неделю, уже 31 год.

    Это невозможно… так что сдавайся. Вот почему я проверяю после других инспекторов… конечно… не вы… но инспекторы, которые не имеют права быть инспекторами… вы, ребята, другие… вы, ребята, заботитесь… но есть целая куча инспекторов, которым нужно отобрать лицензию. Стандарты для профессиональных домашних инспекторов должны быть повышены. Планка должна быть установлена ​​выше, и я надеюсь изменить эту планку здесь, в Техасе. Это займет у меня некоторое время… но я внесу свой вклад в изменение стандартов и опыта, необходимого, прежде чем вы сможете получить лицензию. Результат = лучшая оплата и много работы для тех, кто соответствует новым стандартам.

    Необходимо внести изменения.

    Да, я занимался каркасным строительством, и я также обрамлял дома стоимостью в несколько миллионов долларов. Но когда вы начинаете выдавать разные коды для разных квадратных метров домов, вы говорите из своего зада! Я не вижу ссылок на различные типы строительства, которые вы указываете в одном-единственном кодексе для индивидуального жилищного строительства. Теперь есть разные типы конструкции, что касается «типа». Ваши SFR обычно имеют конструкцию типа V. Вы знаете, что такое конструкция типа V? Я так не думал!

    Есть один код для жилых домов… IRC. Теперь у вас есть разные ветровые зоны, которые требуют разных методов для «прохождения» кода, но вы не используете другой код.

    В моем районе дома рассчитаны на ветровую нагрузку 90 м/с и сейсмику категории А! Также ветровая связь должна быть спроектирована с использованием категории B для проектирования из-за типа компоновки подразделения. Готов поспорить, что вы ничего не знаете о том, как спроектировать ветрозащиту или сколько ветровой защиты вам нужно для типичного дома! Вы же знаете, что есть требования, не так ли? Растяжка увеличилась с примерно 6 страниц до примерно 36 страниц требований в коде. Готов поспорить, что вы всего лишь создатель фреймов и ничего не знаете о кодах. Вы оформляете только то, что вам вручили в наборе чертежей!

    Не начинайте болтать о том, что вы эксперт, если вы даже не знаете, что у вас есть только один код для проектирования и строительства жилого дома. Вы хороший фреймворк… Я бы сказал, наверное, да, но вы ничего не знаете о кодах.

    Ах да, я дал сращенные стропила, вальмы и ендовы, когда лесозаготовительная компания не смогла предоставить нам материалы нужной длины. Я согласен, что вы должны разделить их по изнаночной, а затем прикрепить их к стене. Однако в коде ничего не говорится о том, как сращивать вальмы, стропила и ендовы. Обычно это общепринятая практика для того, что вы описываете. Если инспектор не «покупает» этот тип конфигурации, вы должны попросить инженера предоставить документацию о том, что этот метод является утвержденным методом в соответствии с его расчетами.

    Просто говорю, что ты пишешь вещи, о которых ничего не знаешь!

    Ответить с цитатой

    ---

41. 22 августа 2011 г., 13:26

    #41

    Re: Стыковка стропил крыши


    Первоначально написал Ричард Доти

    Вы знаете, 30 с лишним лет назад — это давно, и я не хочу показаться грубым, но это говорит мне о том, что вы не можете создать многомиллионный дом. Они слишком сложны по сравнению с той эпохой фрейминга, и вы даже не читаете сообщение целиком. Я говорил вам о самых длинных отрезках 2×6 и 2×8.

    Святая корова… вы, должно быть, самый дешевый строитель в Техасе, потому что вы можете построить что угодно, имея только эти огромные щепки с плеча. То, что вы каким-то образом могли быть оскорблены моими комментариями, говорит все, что мне нужно знать о вас. Видишь ли, в моем комментарии не было ни малейшего оскорбления. Просто случайный комментарий. Но вы можете похлопать себя по спине, потому что ваша оценка того, что я построил (не только в Техасе, но и здесь, в Колорадо), верна. Просто чтобы вы знали, даже тогда, в темные века строительства, у нас были пиломатериалы, сращенные на шип (и гвоздильные пистолеты).

    Я занимаюсь инспекцией жилых домов, многоквартирных домов и небольших коммерческих объектов почти 15 лет, и, имея за плечами больше тысяч инспекций, чем я пытался сосчитать, я знаю кое-что о бизнесе и кое-что о людях. (И я проинспектировал дома шести Денвер Бронкос за эти годы и несколько многомиллионных домов, некоторые из которых были построены высокомерными придурками) суть моего небольшого комментария. С точки зрения здравого смысла, крепление всех и каждого сращенного стропила может не понадобиться в местах, где нагрузка на крышу никогда не превышает вес гонта и пару дюймов снега. Однако там, где я живу, на крыше может быть несколько футов снега, и сращенные стропила без опоры могут быть уязвимы. Таким образом, независимо от того, код это или нет, здравый смысл здесь требует скрепления этих сращенных стропил.

    Как домашние инспекторы мы должны (или должны) сочетать знания и здравый смысл, чтобы дать нашим клиентам лучший совет. С риском дальнейшего оскорбления, хотя вы, кажется, загружены первым, я не вижу в ваших комментариях здесь ни малейшего доказательства того, что у вас есть что-то из второго. Умных людей пруд пруди, люди со здравым смыслом стоят гораздо больше.

    Ответить с цитатой

    ---

42. 22 августа 2011 г. , 14:03

    #42

    Re: Стыковка стропил крыши


    Первоначально Послано Wayne Carlisle

    Да, я был рамщиком, и я также обрамлял многомиллионные дома. Но когда вы начинаете выдавать разные коды для разных квадратных метров домов, вы говорите из своего зада! Я не вижу ссылок на различные типы строительства, которые вы указываете в одном-единственном кодексе для индивидуального жилищного строительства. Теперь есть разные типы конструкции, что касается «типа». Ваши SFR обычно имеют конструкцию типа V. Вы знаете, что такое конструкция типа V? Я так не думал!

    Для жилых домов есть один код… IRC. Теперь у вас есть разные ветровые зоны, которые требуют разных методов для «прохождения» кода, но вы не используете другой код.

    В моем районе дома рассчитаны на ветровую нагрузку 90 м/с и сейсмику категории А! Также ветровая связь должна быть спроектирована с использованием категории B для проектирования из-за типа компоновки подразделения. Готов поспорить, что вы ничего не знаете о том, как спроектировать ветрозащиту или сколько ветровой защиты вам нужно для типичного дома! Вы же знаете, что есть требования, не так ли? Растяжка увеличилась с примерно 6 страниц до примерно 36 страниц требований в коде. Готов поспорить, что вы всего лишь создатель фреймов и ничего не знаете о кодах. Вы оформляете только то, что вам вручили в наборе чертежей!

    Не начинайте болтать о том, что вы эксперт, если вы даже не знаете, что у вас есть только один код для проектирования и строительства жилого дома. Вы хороший фреймворк… Я бы сказал, наверное, да, но вы ничего не знаете о кодах.

    Ах да, я дал сращенные стропила, вальмы и ендовы, когда лесозаготовительная компания не смогла предоставить нам материалы нужной длины. Я согласен, что вы должны разделить их по изнаночной, а затем прикрепить их к стене. Однако в коде ничего не говорится о том, как сращивать вальмы, стропила и ендовы. Обычно это общепринятая практика для того, что вы описываете. Если инспектор не «покупает» этот тип конфигурации, вы должны попросить инженера предоставить документацию о том, что этот метод является утвержденным методом в соответствии с его расчетами.

    Просто говорю, что ты пишешь вещи, о которых ничего не знаешь!

    Здравствуйте, господин строительный чиновник,

    Вы городской инспектор. Я знаю, что это значит. Вот почему ты так разозлился. Вы действительно ничего не знаете. Городские инспекторы — это люди, которые не смогли справиться с этим в реальном мире.
    Это знают все строители.

    В вашем профиле указано, что вы имеете 16-летний опыт работы в строительстве, ничего о том, что вы владеете компанией. Вы работаете городским инспектором с 19 лет.84. Вау. На городских инспекторов нельзя подать в суд, если они проводят неправильную проверку, но на профессиональных инспекторов можно . Все, что вы умеете делать, это читать кодовую книгу. Вы понятия не имеете, о чем я говорю, потому что лично вы никогда не подставляли и не владели с 1984 года… почти 30 лет назад, Уэйн!!

    Как и у большинства инспекторов, ваши знания по сравнению с элитным рамщиком — шутка!!! Ты ничего не знаешь и никогда не узнаешь. Так что прекратите выставлять напоказ свои высокие могучие слова. Мне столько раз приходилось ходить по городским инспекторам, что уже не смешно, и строителям тоже. Вот почему у каждого элитного фреймовщика есть свой инженер, чтобы заткнуть таких, как ты. Я не уважаю городских инспекторов. Вы, ребята, играете на деньги разработчиков и думаете, что знаете, что происходит, но это не так!!! Тебе даже нельзя позволять быть здесь. У тебя даже нет лицензии профессионального инспектора УЭЙН!!!

    Вы прячетесь за безопасностью городских властей. Если вы хотите, чтобы вас унижали еще немного, просто дайте мне знать. Я точно знаю то же, что и ты… ничего!!! Вы хоть глава города? Или ты просто один из многих хряков?

    Лучше всего, если вы продолжите свои городские инспекции и останетесь в маленьких домах Уэйна, они больше походят на вашу скорость.

    Строители не любят городских инспекторов… и вы это знаете… и строители вас тоже не любят.

    Больше с тобой ничего обсуждать не буду. Я знаю, кто ты на самом деле сейчас.

    Возможно, вы очень, очень хороший человек, Уэйн. Прекрасный муж и прекрасный отец.

    Но ваши знания намного ниже любого элитного создателя. В прошлый раз, когда вы устанавливали каркас, 2×6 все еще могли обеспечить свободный пролет 16 футов или 18 футов, и вы могли скрепить стропила на любой двойной балке. Вы никоим образом не владели компанией и не уволились в 1984 году, чтобы стать инспектором. Слишком много работы там, и если ты вообще был хорош, зарабатывай как минимум в 3 раза больше, чем зарабатывал инспектором. Если вы владели компанией… тогда вы вообще не знали, что делаете.

    Ответить с цитатой

    ---

43. 22 августа 2011 г., 15:12

    #43

    Re: Стыковка стропил крыши


    Первоначально написал Ричард Доти

    Как подрядчик по возведению роскошных домов в метроплексе DFW, сращивание стропил очень распространено, так как 2×6 можно заказать с шиповым соединением длиной до 36 футов, а сращенное соединение 2×8 можно заказать до 40 футов. . Любые длины должны быть сращены. Вы видите, где вы можете закрепить прямо под соединением и сделать сращенное стропило спроектированным таким образом. Для этого не нужен инженер.

    И ЭТО (то, что вы описали) НЕ ТАКОЕ, что изображено на этой фотографии.

    Для того, что показано на этой фотографии, вам ДЕЙСТВИТЕЛЬНО нужен инженер.

    Я отправил это тебе, Джерри, потому что ты всегда был здесь самым умным парнем и, кажется, всегда знаешь правильные ответы,

    Не трудно — здесь много умных людей.

    … но вы не знали этого,

    Я правильно ответил на этот вопрос (хотя я не всегда правильно понимаю) в отношении того, ЧТО БЫЛО ЗАПРОШЕНО, и фотография является вопросом.

    Неважно, сколько домов стоимостью в мегамиллионы долларов вы обрамили или как вы это сделали, по крайней мере, не так, как это относится к исходному вопросу постеров — важно то, что для ЭТОЙ установки требуется инженерная подготовка.

    Нельзя скупиться на несколько сотен баксов, пытаясь найти подрядчика, который мог бы знать, что он делает — расходы, связанные с этим, могут легко перевесить затраты инженера на его надлежащее проектирование.

    Я надеюсь, что это не было вашей практикой, скупой на оплату инженера, когда инженер нужен … и бросать немного лишнего дерева во что-то и ожидать, что это приклеится и все будет в порядке, — недопустимый ответ.

    Кстати, похоже, ВЫ должны знать разницу между «сращиванием стропил» и установкой прогонов для уменьшения пролетов стропил — и речь идет о «сращивании стропил».

    Джерри Пек
    Консультант по строительству, судебным разбирательствам и нормам – на пенсии
    www.AskCodeMan.com

    Ответить с цитатой

    ---

44. 22 августа 2011 г. , 15:55

    #44

    Re: Стыковка стропил крыши


    Первоначально Послано Джерри Пек

    И ЭТО (то, что вы описали) НЕ то, что показано на этой фотографии.

    Для того, что показано на этой фотографии, вам ДЕЙСТВИТЕЛЬНО нужен инженер.

    Не трудно — здесь много умных людей.

    Я правильно понял это (хотя я не всегда правильно понимаю) в отношении того, ЧТО БЫЛО ЗАПРОШЕНО, и фотография является вопросом.

    Не имеет значения, сколько домов стоимостью в мегамиллионы долларов вы построили или как вы это сделали, по крайней мере, не так, как это относится к исходному вопросу плакатов — важно то, что для ЭТОЙ установки требуется инженерная подготовка.

    Нельзя скупиться на несколько сотен баксов, пытаясь найти подрядчика, который мог бы знать, что он делает — расходы, связанные с этим, могут легко перевесить затраты инженера на его надлежащее проектирование.

    Я надеюсь, что это не было вашей практикой, скупой на оплату инженера, когда инженер нужен … и бросать немного лишнего дерева во что-то и ожидать, что это приклеится и все будет в порядке, — недопустимый ответ.

    Нет, сэр, я не просто бросал в него дрова, и да, если вы не знаете, что делать со сращенными стропилами, вам нужно вызвать инженера. Просто я делал это так долго, что уже знаю, что скажет инженер. По крайней мере, 1/2 OSB или фанеры по крайней мере с одной стороны, или полноценная версия, как я сказал ранее.

    Помните, я в Техасе, в районе Далласа. У нас столько же многомиллионных домов или даже больше, чем в Калифорнии.

    Эта практика была необходима для получения зеленой метки. Обычная часть городской инспекции. Строители не поскупились на несколько сотен долларов, чтобы найти более дешевых подрядчиков. Это была небольшая группа из нас, элитных производителей, и мы очень дороги, потому что знаем, что делаем. Мы учились у инженеров.

    Позже, вероятно, за последние 10 лет, все, что превышает 10 000 квадратных футов, должно быть спроектировано сейчас, и планы больше, чем планы архитекторов. После нескольких лет их создания мы знали, какие спецификации будут у инженеров, и мы могли заказать наши материалы еще до того, как получили инженерный набор. В некоторых городах, таких как Фриско, сейчас есть инженерия почти для всего. Они исключают городских инспекторов из поля зрения из-за их неосведомленности и судебных исков из-за проблем, которые вызвали городские инспекторы. Если у вас на работе плохой рамщик… это было видно, и городские инспекторы не отличали хорошее от неправильного. Сейчас дома слишком сложные. Более новые, большие дома слишком сложны для городских инспекторов, чтобы справиться со структурой. Вот простой факт. Мы их все время обходим инженерной грамотой, и городу это нравится, снимает с них ответственность. Они слишком сильно замедляют работу.

    Я и моя команда очень гордились тем фактом, что мы могли получить нашу зеленую метку при первой проверке примерно в 95% случаев, и то, что мы упустили, никогда не было структурным.

    До того, как у нас был инженер, если мы были не уверены, рамщик должен был позвонить и попросить инженера определить наши балки, которые нам нужны. Мы разработали макет и крышу, а затем спросили у инженера, что нам нужно для определенных длин и нагрузки, которую мы на нее возлагаем. Через несколько лет нам больше не нужно было звонить и спрашивать, потому что мы узнали, что использовать и как они ожидали, что это будет построено. Это бремя легло на строителя, и строитель ожидал, что мы будем знать, как это сделать.

    Это очень маленькая, сплоченная группа, которая создавала этих больших монстров, и мы все держались вместе и разделяли работу, если это было необходимо. Вы должны были быть исключительными, чтобы попасть туда. Мне потребовалось 10 лет, чтобы заработать право на обрамление небольших 6000-8000 квадратных футов для практики.

    Теперь я не могу создавать монстров… нет работы. Теперь мы все перешли на реконструкцию и работаем там время от времени, когда можно получить работу. В настоящее время есть 3 работы… 2 добавляют двухэтажную секцию и переделывают линию стропил, а 3-я превращает один этаж в двухэтажный… это занимает некоторое время. Моя команда хорошо обучена и может работать без меня, когда я провожу проверки.

    Ответить с цитатой

    ---

45. 22 августа 2011 г., 16:29

    #45

    Re: Стыковка стропил крыши


    Первоначально Послано Richard Doty

    Нет, сэр, я не просто бросал в него дрова, и да, если вы не знаете, что делать со сращенными стропилами, вам нужно будет вызвать инженера.

    Строители не поскупились на несколько сотен баксов, чтобы найти более дешевых подрядчиков. Это была небольшая группа из нас, элитных производителей, и мы очень дороги, потому что знаем, что делаем. Мы учились у инженеров.

    Тааак… строители не скупились на подрядчиков, а подрядчики скупились на инженеров?

    Нечем хвастаться.

    Вы могли «узнать у инженеров»… НО… *инженер* может подписать и поставить печать на ремонте, а затем *инженер* может подписать и поставить печать на письме о том, что ремонт был выполнен в соответствии с дизайном. и ЭТО то, что вы не можете сделать, будучи не инженером.

    Я тоже многому научился у инженеров, но я также понимаю, что гребаное техническое письмо стоит копейки по сравнению с тем, что может случиться, когда приходит подрядчик и «просто делает ремонт».

    Здесь было несколько человек, которые упорно настаивали на том, что инженер не нужен для самых разных вещей, а у остальных достаточно здравого смысла, чтобы понять ценность инженера и письма инженера.

    Джерри Пек
    Консультант по строительству, судебным разбирательствам и нормам – на пенсии
    www.AskCodeMan.com

    Ответить с цитатой

    ---

46. 22 августа 2011 г., 17:52

    #46

    Re: Стыковка стропил крыши


    Первоначально Послано Джерри Пек

    Тааак. .. строители не скупились на подрядчиков, а подрядчики скупились на инженеров?

    Нечем хвастаться.

    Вы могли «узнать у инженеров»… НО… *инженер* может подписать и поставить печать на ремонте, а затем *инженер* может подписать и поставить печать на письме о том, что ремонт был выполнен в соответствии с дизайном. и ЭТО то, что вы не можете сделать, будучи не инженером.

    Я тоже многому научился у инженеров, но я также понимаю, что гребаное техническое письмо стоит копейки по сравнению с тем, что может случиться, когда приходит подрядчик и «просто делает ремонт».

    Здесь было еще несколько человек, которые категорически настаивали на том, что инженер не нужен для всех видов вещей, и у остальных из нас есть здравый смысл, чтобы понять ценность инженера и письма инженера.

    Да, я тоже. У меня в телефоне 3 номера инженеров, и если по запросу клиент захочет письмо, я ему достану. Если они спросят меня, знаю ли я, как это исправить без него, я скажу им да.

    Вы должны решить, хотите ли вы эту работу или нет, потому что в большинстве случаев это будет иметь значение.

    Я знаю, что вы сейчас будете ссылаться на некоторые юридические вопросы по поводу того или иного… но… мне никогда не предъявляли исков. У вас должна быть работа, если вам нужно кормить и заботиться о 7 девушках. Вы должны все время жить в реальном мире, а не только в бумажном юридическом.

    В сегодняшней экономике я получаю работу сейчас, потому что я могу сэкономить им деньги на инженерных вопросах. Если город хочет письмо, то я звоню инженеру, он смотрит и отдает письмо… каждый раз.

    Похоже, вы никогда не встречали подрядчика, который знает, что делает. У меня есть рекомендации и репутация, и люди доверяют этому здесь. Вы начинаете волноваться из-за пустяков, если только у вас не было плохого опыта.

    Да, вы правы, если у вас есть кто-то, кто хочет быть подрядчиком, а он облажается, да, у вас есть очень веская точка зрения. У вас всегда есть действительные баллы, основанные на юридических последствиях. Я прикрываюсь контрактами на инженерные письма. Если они хотят их, я их получаю. Вы ведете себя так, будто хотите подать на меня в суд только за то, что я говорю о том, как бизнес сейчас ведется в этой экономике. Очевидно, что ты не делаешь того, что делаю я, чтобы оплачивать счета. У меня столько знаний, что я и многие другие знают, что делать.

    Поверьте мне, это имеет значение. Надо и так получить инженерные грамоты, а также инженерные инспекции вместо городских.

    Кроме того, мне нравится приходить сюда примерно каждые 5 месяцев или около того… и создавать проблемы. Это пробуждает в людях лучшее. Я больше не могу заниматься спортом… это у меня только соревнования.

    Вы очень молодец, Вы понимаете то, что я говорю, в буквальном смысле этого слова. Если я не объясню вам полностью, вы уловите детали, которые я упустил.

    Здесь подрядчики не экономят. Домовладельцы хотят сокращения бюджета, вот что они решают сделать. Я говорю им, что знаю, и что мне это не нужно. Это серьезные войны за выживание… так что успокойся. Хочешь посмотреть на скупость… иди посмотри на мою работу, потом иди посмотри на других. Я оформляю все по высоким стандартам… поэтому я так дорого стою.

    Вы хотите перебить кого-нибудь из-за бумажной работы, отнести свои технические слова в конгресс и наладить эту экономику, и если вы будете там так же хорошо, как здесь, тогда вы знаете, какой это бардак, особенно для строителей, и как никто в конгрессе вообще не делает свою работу… ленивые богатые ублюдки. Моя работа всегда контролировалась рынком… сверхбогатые теперь играют с ним в игры, если вы читаете замечание Марка Кьюбана по этому поводу. Все тоже имеет смысл.

    Ответить с цитатой

    ---

47. 22 августа 2011 г., 18:25

    #47

    Re: Стыковка стропил крыши


    Первоначально Послано Richard Doty

    Да, я тоже. У меня в телефоне 3 номера инженеров, и если по запросу клиент захочет письмо, я ему достану. Если они спросят меня, знаю ли я, как это исправить без него, я скажу им да.

    Вы должны решить, хотите ли вы эту работу или нет, потому что в большинстве случаев это будет иметь значение.

    Я знаю, что вы сейчас будете цитировать некоторые юридические вопросы для того или иного… но…

    Вот тут вы лаете не на то дерево…

    «Если меня спросят, умею ли я без него починить, я отвечу да.»
    — Лучший ответ: «Если меня спросят, знаю ли я, как починить без него, я отвечу да, безусловно, но ничто так не защитит вас, как подписанное и запечатанное письмо инженера, когда вы собираетесь продавать».

    До выхода на пенсию я инспектировал многомиллионные дома, и клиенты, покупающие эти дома, ЗНАЛИ ценность того, что я сделал, И они знали дополнительную ценность моих рекомендаций относительно инженеров и писем инженеров.

    Я сомневаюсь, что мои клиенты, покупающие эти дома, были более искушенными, чем другие покупатели в других частях страны, которые покупали эти дома.

    Или, может быть, покупатели там покупали эти дома, чтобы жить в них, в то время как многие покупатели, которых я инспектировал, использовали их как вторые, третьи и четвертые дома и жили в них всего несколько недель в году?

    Я действительно не знаю, что и почему, но я знаю, что люди, покупающие более дорогие дома, ДЕЙСТВИТЕЛЬНО понимают, что делает для них этот маленький подписанный и запечатанный клочок бумаги. Когда вы устанавливаете генератор мощностью 70 кВт только для работы кондиционеров на случай отключения электричества, вы не спрашиваете: «О, кстати, сколько будет стоить это топливо?», как несколько сотен доллары для инженера не то, что заставит их сопротивляться.

    Если бы это было… они бы не наносили венецианскую штукатурку на 100 тысяч долларов на столовую и гостиную.

    Crimeny, либо вы работали над многомиллионными домами, как вы сказали, либо нет. Что он?

    Мне кажется, что я тренируюсь здесь, а с Риком на другой нити, они продолжают бросать мячи прямо над тарелкой, и я продолжаю отбивать их, чтобы игра продолжалась . .. игра становится утомительной, когда нет изменений броски и т. д. Теперь, крученые мячи, да, они пытались бросить несколько крученых мячей для отвлечения внимания … но все, что мне нужно было сделать, это указать, что они должны подавать с насыпи питчера, а не с первой база.

    Джерри Пек
    Консультант по строительству, судебным разбирательствам и нормам – на пенсии
    www.AskCodeMan.com

    Ответить с цитатой

    ---

48. 22 августа 2011 г., 18:55

    #48

    Re: Стыковка стропил крыши


    Первоначально Послано Джерри Пек

    Вот где вы лаете не на то дерево. ..

    «Если они спросят меня, знаю ли я, как исправить это без него, я скажу им да.»
    — Лучший ответ: «Если меня спросят, знаю ли я, как починить без него, я отвечу да, безусловно, но ничто так не защитит вас, как подписанное и запечатанное письмо инженера, когда вы собираетесь продавать».

    До выхода на пенсию я инспектировал многомиллионные дома, и клиенты, покупающие эти дома, ЗНАЛИ ценность того, что я сделал, И они знали дополнительную ценность моих рекомендаций относительно инженеров и писем инженеров.

    Я сомневаюсь, что мои клиенты, покупающие эти дома, были более искушенными, чем другие покупатели в других частях страны, которые покупали эти дома.

    Или, может быть, покупатели там покупали эти дома, чтобы жить в них, в то время как многие покупатели, которых я инспектировал, использовали их как вторые, третьи и четвертые дома и жили в них всего несколько недель в году?

    Я действительно не знаю, что и почему, но я знаю, что люди, покупающие более дорогие дома, ДЕЙСТВИТЕЛЬНО понимают, что для них делает этот маленький подписанный и запечатанный клочок бумаги. Когда вы устанавливаете генератор мощностью 70 кВт только для работы кондиционеров на случай отключения электричества, вы не спрашиваете: «О, кстати, сколько будет стоить это топливо?», как несколько сотен доллары для инженера не то, что заставит их сопротивляться.

    Если бы это было… они бы не наносили венецианскую штукатурку на 100 тысяч долларов на столовую и гостиную.

    Crimeny, либо вы работали над многомиллионными домами, как вы сказали, либо нет. Что он?

    Мне кажется, что я тренируюсь здесь, а с Риком на другой нити, они продолжают бросать мячи прямо над тарелкой, и я продолжаю отбивать их, чтобы игра продолжалась … игра становится утомительной, когда нет изменений броски и т. д. Теперь, крученые мячи, да, они пытались бросить несколько крученых мячей для отвлечения внимания … но все, что мне нужно было сделать, это указать, что они должны подавать с насыпи питчера, а не с первой база.

    Прости, Джерри, я забыл еще одну деталь. Я не говорил о проверках, когда дело дошло до ремонта, этот инспектор не знал, что писать, а это значит, что он не должен был проводить проверки рамы в первую очередь (или предварительную сушку стены, если хотите), и вы были правы насчет инженера, и я должен был быть более конкретным, но да, я знаю, как это исправить, и да, инженер одобрил бы то, как я это исправил. Я говорил о торгах и поиске работы по ремонту.

    Теперь роскошная реконструкция окупит инженерные буквы, но мелкие, вроде тех, что я делаю сейчас, срезают все возможные углы.

    Я не говорил о реконструкции или ремонте дома за 10 миллионов долларов. Да ладно, они никогда не упираются из-за мелочей, я полагал, ты и так это знаешь… зачем поднимать очевидное??

    Я в основном имею дело со строителем и он делает флип. Если он сможет сэкономить деньги, используя меня, потому что я знаю инженерные спецификации, это снизит его расходы. Вы не понимаете… эти ребята хотят, чтобы вы сделали дополнение из двух историй, и когда вы закончите, единственное, что останется в куче мусора, это зубочистка. Я специалист по структуре, когда дело доходит до реконструкции. Мы приходим и делаем демо и кадр и переходим к следующему. Мы играем в GC время от времени, но не часто. Меньше головной боли, связанной со строителем, инвестором или флиппером.

    Для инспекций я говорю им, как это исправить, и они должны вызвать инженера, чтобы посмотреть на это, если они того пожелают. То, что они делают, меня не беспокоит, так как я все равно не могу это починить. Все, что я могу сделать, это просто дать дружеский совет или номер телефона одного из моих приятелей.

    Если вы хотите увидеть многомиллионные дома, которые я создал, приходите и посмотрите сами. Самый большой из них имеет площадь 18 000 квадратных футов и стоит 20 миллионов долларов. Вероятно, по крайней мере 200 или около того, плюс вся большая реклама… около 30 из них.

    Мои дедушка и бабушка оба были рукоположенными служителями. Я вырос в церкви, и я хожу туда все время. У меня нет причин лгать или преувеличивать правду или что-то еще, в чем вы можете сомневаться. Я выбрал эту профессию, потому что она была достаточно хороша для Иисуса Христа… что делает ее достаточно хорошей для меня. Это честная работа… это не мошенничество и не попытка украсть у таких людей, как юристы, врачи и политики. Я сплю по ночам… и знаю, где моя душа будет навеки. Надеюсь, вы тоже знаете.

    Ответить с цитатой

    ---

49. 22 августа 2011 г. , 20:30

    #49

    Re: Стыковка стропил крыши


    Ричард,

    … бант …

    Для вас есть легкий бант обратно к холму кувшина …

    На улице темнеет, и на этом поле нет огней, пора заканчивать ночь — хит душ и, может быть, продолжу эту практику завтра… а может и нет.

    Джерри Пек
    Консультант по строительству, судебным разбирательствам и нормам – на пенсии
    www.AskCodeMan.com

    Ответить с цитатой

    ---

50. 23 августа 2011 г., 06:21

    #50

    Re: Стыковка стропил крыши


    Ричард,

    Кажется, вы знаете, как построить дом, но ничего не знаете о кодах. Вы не ответили ни на один вопрос о кодах.

    Я не собираюсь снижать свои стандарты в споре с вами!

    Ответить с цитатой

    ---

51. 23 августа 2011 г., 16:13

    #51

    Re: Стыковка стропил крыши


    Первоначально Послано Wayne Carlisle

    Ричард,

    Вы, кажется, знаете, как построить дом, но ничего не знаете о кодах. Вы не ответили ни на один вопрос о коде.

    Я не собираюсь снижать свои стандарты в споре с вами!

    Уэйн,

    Когда кому-то нечего добавить или сказать по существу, и он бросает полотенце, один из способов, которым он это делает, — это пытаться прикрыться тарабарщиной «я христианин, и поэтому я не могу сделать ничего плохого» — и именно это и сделал Ричард.

    Я подозреваю, что настоящие верующие здесь сжались, когда прочитали последний его пост… Я знаю, что мой папа (отставной методистский служитель… о, дерьмо, я только что натянул этот плащ…) повернулся бы бледный от притворства Ричарда в вере.

    Действительно жалко видеть, как кто-то прибегает к этому последнему шагу деградации. Ну ладно…

    Джерри Пек
    Консультант по строительству, судебным разбирательствам и нормам – на пенсии
    www.AskCodeMan.com

    Ответить с цитатой

    ---

Соединение PEB | Tekla User Assistance

Tekla Structures

Не зависит от версии

Tekla Structures

PEB

Предварительно разработанные здания

Подключения PEB

Компоненты PEB

Сплайс PEB

Сплайс

Сплайс PEB Соединение

Сплайс

. 0005

По умолчанию

Индия

США (британские единицы)

США (метрические единицы)

Плагин PEB Splice позволяет вам создать соединение сплайс-пластин между двумя элементами PEB . Может использоваться как

1. Стыковое соединение между двумя колоннами элементов PEB
2. Стыковое соединение между двумя стропильными элементами PEB
3. Коньковое соединение между двумя стропильными элементами PEB на коньке

Как найти

Установщики доступны в Pre-Engineered Building Tools for Tekla Structures версии 21.0 и выше.
Для более старых версий загрузите старые установщики на сайте Pre-Engineered Building Tools

После установки подключаемый модуль PEB Splice доступен в приложениях и компонентах.



Использование

Нажмите PEB Splice в Applications & Components. Выберите двух членов УИБ в качестве входных данных. Компонент должен быть Член УИБ .

Примечание:

• Всегда используйте элементы PEB в качестве стропил/колонн.
• Использовать только выбор компонентов, а не выбор деталей.
• Не делайте ширину/толщину первой внешней полки элемента PEB нулевой.

Диалоговое окно PEB Splice

Диалоговое окно содержит следующие вкладки:

• Изображение
• Болты
• Детали
• Ребра жесткости

90 Специальные ребра жесткости

2 Изображение




1. Опции смещения

Изображение	Рабочие точки стропил/колонн находятся в одной точке. После применения соединения и изменения конца/начала элемента PEB смещение корректируется в соответствии с толщиной пластины. Это значение по умолчанию.
Изображение	В этом варианте вы сохраняете конечное смещение в элементе PEB, эквивалентное толщине пластины.

2. Конечное состояние

Сохранение проектной глубины Опция полезна, в основном, для конькового типа соединения. Он сохранит конечную глубину, примененную в элементе PEB , даже после применения соединения.
Обычный срез на конце	Просто скошенный на конце.

3. Варианты длины торцевой пластины

Выступ с обеих сторон	Выступ с обеих сторон от линии стенки.
Общая длина и выступ	Выступ от линии боковой стенки наружной полки и общая длина пластины.

4. Монтажный зазор

Изображение	Без монтажного зазора
Изображение	Равномерный зазор
Изображение	Зазор для первичного
Изображение	Зазор для вторичного



Болты

Поле пользователя 8 предназначено для обновления любой дополнительной информации о болтах. Значение отображается в UDA болта в Поле пользователя болта 8 .


Ниже пример расположения болта:




Части

Конечная пластина можно изменять. Если имя профиля пластины задано по умолчанию, оно читается из Меню>Настройки>Опции>Компоненты>Имена профилей>Пластина. То же имя профиля применимо и для ребер жесткости.




Ребра жесткости См. справку по опорной плите PEB.

Специальные элементы жесткости




1. Специальные варианты элементов жесткости

Изображение	Без специального ребра жесткости
Изображение	Двойной элемент жесткости

2. Варианты длины двойного элемента жесткости полки

Изображение	Двойной элемент жесткости фланца заподлицо с торцевой пластиной
Изображение	Опция ввода длины удвоителя фланца
Изображение	Выступ сдвоенного фланца из варианта ввода фланца

3.

Типы ребра жесткости удвоителя:

Изображение	Прямоугольник
Изображение	Прямоугольник с фаской
Изображение	Трапеция

Дополнительная информация

(1) Обновите элемент PEB после применения соединения, чтобы обновить изменения, связанные с соединением в конце.
(2) Убедитесь, что конечные точки обоих стержней совпадают в плоскости соединения.





Было ли это полезно?

Чего не хватает?

Кровельные фермы — Ассоциация компонентов строительных конструкций

Преимущества кровельной фермы

• Использование ферм позволяет быстрее возводить конструкции, экономя время на строительной площадке и, возможно, избегая задержек, связанных с погодными условиями.
• Наружные стены и множество крыш можно возводить без размещения внутренних несущих перегородок, создавая одно большое открытое жилое пространство.
• Эта открытость позволяет отделывать целые потолки и стены гипсокартонными листами длиной до 1 фута, установленными в неразрезанном виде. Черновой и чистовой пол можно укладывать по всей площади. Исключается обрезка и подгонка вокруг перегородок.
• Способность ферм иметь большие чистые пролеты обеспечивает полную гибкость использования внутреннего пространства в соответствии с более прогрессивным подходом к проектированию зданий. Перегородки под сплошными пролетными фермами можно перемещать без нарушения конструктивной целостности здания.
• Предварительно спроектированная конструкция стропильных ферм устраняет догадки, обеспечивает более однородный внешний вид крыши и ускоряет процесс строительства.
• Уменьшается количество отходов из-за ошибок при резке в традиционной конструкции каркасной крыши.
• Воровство на строительной площадке уменьшается, потому что спроектированные фермы, как правило, нелегко использовать в других проектах.
• Для установки ферм можно использовать менее дорогие столярные работы, что снижает трудозатраты.
• Фермы снижают вероятность задержек из-за нехватки материалов, поскольку каркас крыши поставляется в одном пакете материалов.
• Фермы, изготовленные из сухих пиломатериалов, не деформируются и не скручиваются, создавая каркасную систему, которую легко правильно разместить и обшить.
• За счет исключения внутренних несущих стен фермы также экономят стоимость внутренних фундаментных стен, верхних плит внутренних перегородок и перемычек.

Элементы, из которых состоит ферма крыши

Несущая конструкция

Несущая конструкция, обычно балка или стена, спроектированная проектировщиком здания для передачи реактивных нагрузок фермы на фундамент.

Для каждой фермы требуется как минимум две опоры или точки, на которые передаются нагрузки. Как правило, это стена или панель из деревянного каркаса 2×4 или 2×6 в жилом строительстве, но также может быть легкая стальная стена или блочная стена в коммерческих или промышленных целях. Точно так же опорами могут быть балки, ригели, перемычки или стойки, изготовленные из любого из вышеупомянутых материалов. В любом случае подшипник должен быть достаточно прочным, чтобы выдерживать нагрузки, передаваемые от ферм выше. Если несущий материал недостаточно прочен, может произойти разрушение фермы при расчетных нагрузках. Это приводит к проблемам с эксплуатацией, таким как растрескивание гипсокартона и провалы в потолках выше и ниже этажей. В крайних случаях может произойти сбой, хотя и редко.

Другие фермы также могут использоваться для поддержки соседних ферм, соединенных под определенным углом, обычно 90 градусов, с помощью металлической соединительной балки или подвески фермы. В некоторых случаях при очень легких нагрузках фермы могут быть скреплены гвоздями, чтобы служить опорой. Несущая ферма, которая поддерживает другие фермы, известна как балочная ферма. Подшипник, поддерживающий балочную ферму, скорее всего, пострадает от упомянутых выше эффектов дробления. На той стороне фермы, где она соединяется со стеной, могут быть сделаны улучшения, известные как усилители подшипника или сквош-блоки, чтобы лучше передавать нагрузки балки на большую площадь поверхности подшипника.

Дополнительные подшипники могут быть спроектированы во внутренней области, чтобы помочь поддерживать средний пролет фермы, уменьшая реакцию нагрузки на внешний подшипник и потенциально уменьшая количество пиломатериалов и размер металлических соединительных пластин, необходимых для создания фермы. Эти опоры должны поддерживаться соответствующей опорной конструкцией вниз через стену к любым системам пола ниже и в систему фундамента конструкции.

Знание ширины опоры имеет решающее значение для проектирования фермы, чтобы обеспечить соответствие ферм ожиданиям в процессе строительства. Примером этого является разрез сиденья фермы ножницами. Если размер опоры отличается от конструкции фермы, область потолка может быть затронута в том месте, где она соприкасается со стеной, и потребуются модификации при установке гипсокартона или других отделочных материалов.

Обычно фермы временно прикрепляются к опоре с помощью гвоздей и постоянно с помощью металлического соединителя, предназначенного для учета подъемной и боковой нагрузки.

Нижний пояс

Наклонный или горизонтальный элемент, образующий нижнюю часть фермы, обычно воспринимающий комбинированные напряжения растяжения и изгиба.

Нижний пояс является одним из трех ключевых компонентов любой фермы. В дополнение к верхнему поясу и стенкам нижний пояс используется для передачи усилий на подшипники фермы. Нижний пояс обычно несет комбинированные напряжения растяжения и изгиба. Для традиционно расположенных ферм нижний пояс вырезается из пиломатериалов размером 2×4 или 2×6, но также может быть вырезан из материала 2×8, 2×10, 2×12 и даже LVL для ферм крыши. Факторы, определяющие размер нижнего пояса, включают межосевое расстояние, постоянные нагрузки, приложенные к ферме, пролет и наличие какого-либо шага, приложенного к нижнему поясу. Примером этого является сводчатый потолок, обрамленный ножничными фермами. В некоторых случаях временная нагрузка может быть приложена к нижнему поясу либо в целях хранения, либо в случае движения внутри фермы, как в случае чердачной фермы.

В фермах перекрытий обычно используется материал 2×4 или 2×3, при котором более широкая часть доски опирается на подшипник, или так называемая конфигурация 4×2. Ориентация материала пояса в виде 4×2 создает очень устойчивую ферму, которая позволяет монтажникам легко проходить через элементы, не наклоняя ферму при установке дополнительных элементов или обшивки настила пола.

При использовании стандартных пяток стропильных ферм нижний пояс обрезается на каждом конце под углом, соответствующим уклону крыши стропильной фермы. Это создает дополнительную площадь поверхности для передачи сил между двумя элементами и позволяет соединять их вместе, создавая прочное и упругое соединение. На самой внешней части нижнего пояса делается небольшой вертикальный разрез, известный как стыковой разрез, чтобы дать ферме начальную и конечную точки, которые можно совместить с опорами внизу. Вырез в области стыка обычно составляет ¼ дюйма на стандартных фермах с каблуком, но может быть увеличен для более высокого каблука. В сочетании с ползунком или сложенным поясом можно создать приподнятую пятку, иногда известную как энергетическая пятка, для поднятия профиля крыши и увеличения количества изоляции и вентиляции над опорой конструкции.

Нижний пояс пересекается с верхним поясом и стержнями в различных точках по всей ферме, создавая соединение, защищенное металлическими соединительными пластинами. Нижний пояс может состоять из нескольких кусков пиломатериала, закрепленных металлической пластиной, известной как соединение, либо в стыке, либо в средней панели. В то время как подавляющее большинство ферм будет иметь нижние пояса одной и той же породы и сорта, в точках стыковки возможны изменения как породы, так и сорта пиломатериалов. Это чаще всего наблюдается в чердачных фермах, где нижний пояс увеличивается в жилом пространстве и прикладываются дополнительные нагрузки, а затем уменьшаются рядом с опорами для снижения затрат.

Консоль

Часть фермы, выходящая за ее опору, за исключением выступа.

Консоль представляет собой часть фермы, выступающую над ее опорой, позволяющую как нижнему, так и верхнему поясам работать за пределами опор. Как правило, в консольных фермах предусмотрены специальные условия лямки, чтобы обеспечить правильную передачу нагрузок по всей ферме на подшипники. Консоли могут составлять до одной трети общего пролета фермы.

Консоль обычно применяется на крыльце, где в противном случае можно использовать опору стойки и балки. Специалисты по фермам, которые включают консоль в свои конструкции ферм, могут значительно сэкономить проектные затраты с минимальными изменениями в конструкции фермы. Консоль также можно использовать вместо выступа, создающего высоту внутри фермы над подшипником, подобно энергетической пятке. Когда этот метод используется для свесов, следует учитывать особенности нижней фасции, а производственные допуски значительно сокращаются для отклонений фермы и свеса.

Непрерывная боковая распорка

Линия непрерывных конструктивных элементов к поясу или переборке фермы для уменьшения неподдерживаемой в поперечном направлении длины элемента фермы. CLR должен быть надлежащим образом закреплен, чтобы предотвратить одновременную боковую деформацию и/или коробление ряда элементов фермы, к которым он прикреплен, из-за боковых нагрузок и/или накопления изгибающих усилий внутри элементов фермы.

Непрерывный боковой раскос, часто называемый непрерывным боковым ограничением (CLR), действует как элемент жесткости стенки или пояса при сжатии и крепится в полевых условиях бригадой по установке фермы. Чертеж конструкции фермы будет обозначать, для каких полотен требуется применение CLR в поле, с прямоугольником, перечеркнутым знаком «X», или прямоугольником, который полностью зачернен. Нотация добавляется либо на полпути в сети, если требуется только одна, либо в трети на веб-члене, если требуются две среды CLR.

CLR используются в качестве экономичной альтернативы увеличению размера стенок или поясов и/или увеличению видов или сортов пиломатериалов по сравнению с более дорогими альтернативами. В некоторых случаях программное обеспечение для проектирования ферм не допускает конкретной конфигурации сети без использования одной или двух CLR.

Целью CLR является предотвращение деформации и/или коробления элемента стенки и ряда элементов фермы, к которым он прикреплен. Подумайте о том, чтобы надавить на критерий сверху. Кланяется то в одну, то в другую сторону. Когда он удерживается или удерживается в средней точке, требуется гораздо больше усилий, чтобы добиться какого-либо изгиба критерия. Это функция, которую CLR играет на аккорде или элементе сети. Испытания показали, что когда на ферму воздействуют экстремальные нагрузки, она начинает выгибаться из вертикальной (отвесной) плоскости, в которой она ориентирована, почти в форме буквы «S». CLR помогают передавать эти экстремальные нагрузки на соседние фермы, чтобы предотвратить разрушение фермы.

Существуют альтернативы CLR для случаев, когда CLR просто не работает. Например, если ряд ферм в последовательной компоновке имеет разные конфигурации перемычек, применение CLR может быть затруднено. В этом случае можно использовать Т-образную скобу, которая представляет собой элемент аналогичного размера, прикрепленный перпендикулярно к перемычке (например, буква «Т») по длине перемычки, используя тот же вид и сорт, что и элемент перемычки. Точно так же L-образная скоба может применяться так же, как T-образная скоба, в случаях, когда T-образная скоба может проникать в потолок или плоскость стены. Примерами этого являются торцевые фермы или фермы, примыкающие к ряду ножничных ферм. Обратитесь к BCSI за дополнительными альтернативами CLR и правильной установкой всех методов усиления.

Установщики ферм иногда спрашивают, какие крепления требуются при установке ферм, ссылаясь на CLR из проектных чертежей ферм (TDD). Хотя CLR специально указаны на TDD, они не являются единственной распоркой, необходимой для правильной установки фермы. Временные и постоянные крепления необходимы как во время, так и после установки. На самом деле средам CLR требуется дополнительная защита, чтобы эффективно выполнять свою работу. См. BCSI в качестве справочного материала по всем необходимым креплениям во время и после установки фермы, включая крепления CLR. Если у вас есть какие-либо вопросы о необходимых CLR для конкретного приложения фермы, обратитесь к техническому специалисту по ферме проекта или к продавцу.

Пятка

Точка на ферме, где пересекаются верхний и нижний пояса.

Пятка фермы обычно находится на конце фермы, как правило, над внешней опорой. Он состоит из стыкового разреза минимум на ¼ дюйма и высоты верхнего пояса, измеренной по вертикали или отвесу. Это известно как применение «стандартного каблука», размеры которого варьируются в зависимости от материала верхнего пояса и шага фермы. Чем больше шаг и шире используемый материал, тем выше стандартный каблук.

Приподнятая пятка увеличивает плоскость крыши над внешними несущими стенами, увеличивая возможности вентиляции и изоляции. Это состояние часто называют «энергетической пяткой», и, хотя для энергетической пятки не существует стандартных измерений, обычно считается применимым все, что превышает 9 дюймов. Часто фермы с приподнятой пяткой требуют блокировки друг друга для обеспечения сдвига. Хотя можно использовать блокировку из цельного дерева, это возможность для блокировки фермы с плоским верхом, что способствует использованию компонентов.

Существует несколько способов увеличения высоты каблука. Вырез встык можно увеличить от ¼” до полной ширины нижнего поясного элемента. Кроме того, «ползунок», примыкающий к верхнему поясу или нижнему поясу, может дополнительно увеличить высоту пятки, и, в конечном счете, «вертикальная стенка» любой длины, усиленная элементом стенки, может соответствовать любой высоте, необходимой в соответствии с проектными спецификациями. В качестве альтернативы ползуну вдоль верхнего или нижнего пояса, проходящего по всей длине первой панели, можно использовать армирующую сетку.

С архитектурной точки зрения пята имеет большое значение для общего дизайна здания, но часто не определяется конкретно в строительных документах и ​​может вызвать путаницу у различных специалистов по проектированию, в том числе у специалистов по фермам. Если пятка не указана в строительной документации, специалист по фермам должен масштабировать высоту пяты на разрезе, что может быть меньше, чем желательно для точности. Пятка определяет плоскость, на которой устанавливается крыша, и, если она спроектирована неправильно, может иметь серьезные последствия для крыши и ее взаимодействия с остальной конструкцией. Примером этого является пятка фермы на первом этаже, которая соединяется с крышей второго этажа.

Общая высота

Расстояние по вертикали между опорой и самой верхней точкой козырька.

Общая высота фермы зависит от четырех переменных: пролета, шага, крена и типа фермы. Чем больше пролет, шаг и крен, тем выше будет ферма. Тип фермы определяет, где происходят какие-либо разрывы шага, изменяя направление верхнего пояса. Высота фермы измеряется по вертикали между самой верхней точкой пика и опорой. Высота фермы влияет на общую высоту здания, которая представляет собой сумму высоты фермы с обшивкой, высотой стен и напольными контейнерами под ними. В обычной ферме пик будет располагаться в центре фермы. В моноферме пик будет на одном конце фермы. Чтобы лучше понять широкий спектр типов ферм, обратитесь к веб-странице конфигураций ферм.

Возможности производства отдельных компонентов определяют максимальную общую высоту, которую можно изготовить в этом месте. В тех случаях, когда проектные требования требуют, чтобы общая высота фермы превышала возможности производства или доставки, можно использовать составную или сдвоенную ферму, где ферма разделена на две разные фермы, уложенные друг на друга во время установки с особыми соображениями по креплению.

Габаритную высоту не следует путать с транспортной высотой. Транспортировочная высота учитывает любой выступ, который может выступать за опору фермы. Транспортировочная высота важна при определении того, как фермы будут помещаться на прицепе в процессе доставки, а также если и когда следует принимать во внимание избыточную ширину. Как правило, как общая высота, так и транспортировочная высота должны быть указаны на чертежах конструкции отдельных ферм (TDD). Для получения дополнительной информации о том, как читать TDD, посетите соответствующий исследовательский отчет SBCA.

Свес

Выход верхнего пояса фермы за пределы несущей опоры.

Свес — это часть фермы, выступающая за внешнюю опору конструкции и образующая карниз здания. Длина свеса может варьироваться от 6 дюймов до 36 дюймов в некоторых случаях. Конечно, возможны и более длинные свесы, но для этого может потребоваться какая-то поддержка в виде структурной бордюрной доски или балки для поддержки свеса. Для скатной крыши свес зависит от наклона верхнего пояса и в сценариях с более длинным свесом может создавать конфликты с высотой перемычки для окон и дверей.

Материал выступа обычно такой же, как и материал верхнего пояса, поскольку обычно это тот же элемент, только удлиненный. Некоторые специалисты по фермам создают стыковое соединение рядом с опорой, чтобы отделить материал свеса от верхнего пояса методом экономии средств или для удовлетворения конкретных архитектурных требований в строительной документации. Особое внимание следует уделить тем случаям, когда свес фермы будет открыт после возведения конструкции. Элементы свеса должны быть отбракованы по внешнему виду, и рекомендуется принять меры предосторожности для защиты свесов ферм, перевозимых в ненастную погоду, для защиты от грязи, дорожной грязи и других опасностей.

Большинство производителей компонентов изготавливают и отгружают свесы в соответствии с требованием полной ширины, ожидая, что установщики ферм подрежут их под лицевую панель, чтобы создать ровный, равномерный свес с эффектным внешним видом. Обрезка свеса устраняет небольшие, но очевидные визуальные несоответствия, вызванные множеством факторов: тем, как ферма была установлена ​​на подшипники, как она была изготовлена, как расположен подшипник или любой их комбинацией. Примером этого является ферма с вылетом 24 дюйма, которая будет обрезана до 22 ½ дюйма в полевых условиях с 2-кратной нижней панелью, чтобы закончить до полных 24 дюймов в соответствии со строительной документацией. В качестве альтернативы, некоторые производители компонентов уменьшат выступы на 1-1/2 дюйма, ожидая, что в полевых условиях будет применен 2-кратный подфасциальный элемент. Это довольно распространено, когда свес на самом деле представляет собой консоль, и любая модификация фермы может поставить под угрозу целостность пяточного соединения.

Большинство свесов обрезаются и изготавливаются по отвесу. Конец свеса обрезается с вертикальной ориентацией. В дополнение к отвесному срезу свесы могут иметь квадратный срез, горизонтальный срез или двойной срез. Свес квадратного сечения обрезается под прямым углом к ​​элементу 2x, типичному для того, как выглядел бы неизмененный стропильный элемент, если бы он использовался, опираясь на опору с определенным шагом. Горизонтальный выступ среза срезается на уровне или параллельно опоре. Двойной разрез использует как отвесный разрез, так и горизонтальный разрез, чтобы свести к минимуму линию фасции. Это отличный способ уменьшить внешний вид фасции на негабаритном верхнем элементе хорды. Например, балочная ферма с верхним поясом 2×8 и свесом может быть разрезана вдвое, чтобы соответствовать соседним фермам верхнего пояса 2×4.

Выступы также могут включать возврат софита, обеспечивающий поддержку определенных типов софита. Это горизонтальный элемент, который покрыт металлом до конца выступа, который возвращается обратно к опоре, но обрезается так, чтобы не мешать обшивке стены или другим частям опоры во время установки.

Свесы представляют собой важный архитектурный элемент конструкции, а конструкция ферм по сравнению с свесами имеет большое значение для внешней отделки.

Длина панели и вершина панели

Длина панели: горизонтальное расстояние между центральными линиями двух последовательных точек панели вдоль верхнего или нижнего пояса.

Точка панели: Место на ферме, где элементы стенки и верхний или нижний пояс пересекаются и соединяются металлическими соединительными пластинами.

Фермы состоят из ряда панелей или расстояния по горизонтали между центральными линиями двух последовательных точек панели вдоль верхнего или нижнего пояса. Панели необходимы для триангуляции фермы, что позволяет передавать силы через элементы фермы и, в конечном итоге, на подшипники.

Длина панели определяется специалистом по фермам и обычно определяет размер материала, используемого для верхнего или нижнего пояса. Чем больше длина панели, тем более вероятно, что специалист по фермам будет использовать материал большей ширины. Основная задача специалиста по фермам состоит в том, чтобы спроектировать наиболее эффективную ферму при соблюдении условий нагрузки и проектирования, а также при соблюдении различных норм, требований безопасности и стандартов.

Точки панелей располагаются в местах пересечения стержней с верхним или нижним поясом, которые соединяются металлическими соединительными пластинами. Точки панели определяют длину панели и форму лямки фермы. Смещение точек панелей даже на небольшие расстояния может повлиять на эффективность фермы и превратить ферму, которая не соответствует проектным требованиям, в ферму, которая им соответствует. Это особенно заметно, когда к ферме приложены точечные нагрузки.

Пик

Точка на ферме, где сходятся наклонные пояса.

Пик фермы — это самая верхняя точка пересечения наклонных поясов. В типичной обычной ферме крыши, которая наклонена вверх с одинаковым шагом от каждого подшипника, вершина находится в центре пролета фермы. Если высота или шаг каблука различаются с каждой стороны, вершина будет смещена. Многие фермы, такие как фермы с вальмовыми или плоскими верхними поясами, не имеют вершины.

Пик важен для определения длины стропила или расстояния от свеса до вершины (пика) фермы. Это измерение чаще всего используется для определения длины металла крыши в сельскохозяйственных сооружениях и других приложениях, где используется металлическая кровля, нарезанная по длине.

Другим ключевым измерением в производстве ферм крыши является измерение от пяты до пика, так как многие производственные бригады будут использовать его для измерения фермы на «квадрат» или для проверки правильности ее изготовления.

Уклон/скат

Наклон крыши, описываемый как высота подъема в дюймах относительно длины пробега в дюймах. Например, 5/12 — это 5 дюймов подъема поверх 12 дюймов пробега.

Шаг является одной из наиболее распространенных характеристик стропильных ферм и требуется для определения геометрии крыши. Он может описывать уклон крыши или угол верхнего пояса, а также шаг свода или угол нижнего пояса в потолках собора. Отраслевой нормой является стандартизация всех значений шага к общему знаменателю, 12 дюймов или тому, насколько крыша поднимается на один фут. Например, шаг 5/12 — это 5 дюймов подъема на 12 дюймов пробега, и его просто описывают как произнесение двух чисел «пять двенадцать». Другие региональные варианты обозначения шага включают «пять больше двенадцати» и «пять и двенадцать». Значения могут варьироваться от шага 0/12 для плоской фермы до 24/12 для крыши с очень крутым уклоном. Общие значения включают крыши с уклоном от 4/12 до 12/12, а также могут включать доли (6,5/12) шага для достижения определенной высоты фермы для заданного пролета.

Чем больше шаг, тем большую площадь должен обработать специалист по фермам, чтобы применить триангуляцию, и тем эффективнее может быть стропа. Однако увеличение высоты тона напрямую влияет на длину верхнего аккорда. Шаг в сочетании с пролетом и высотой пятки определяют общую высоту фермы. Высота фермы имеет ограничения в производстве и доставке и должна учитываться на этапе проектирования проекта. Можно предпринять шаги для обхода этих ограничений, но лучше знать о них заранее, чтобы принять соответствующие меры.

В ножничных или соборных фермах, где требуется свод, уклон потолка обычно составляет половину уклона крыши. Например, скат крыши 8/12 может легко вместить свод 4/12 для большинства проектных соображений. Случаи, когда желателен уклон потолка, превышающий половину уклона крыши, могут быть учтены, но зависят от других проектных характеристик, таких как пролет, нагрузка, строительные нормы и правила и другие инженерные факторы. Увеличение высоты пятки может помочь в проектировании таких типов ферм, предоставляя ферме дополнительное пространство для включения перемычек и, в конечном итоге, для передачи нагрузок. Фермы с параллельными поясами имеют такой же уклон крыши, как и уклон потолка, и могут приспособиться к этому за счет приподнятой пятки.

Пролет

Расстояние по горизонтали между внешними краями наружных подшипников.

Пролет является необходимым элементом любой фермы. Это горизонтальное расстояние между двумя внешними подшипниками и обычно ширина конструкции. Особое внимание следует уделить тому, чтобы не перепутать какую-либо консольную часть фермы с ее пролетом. Например, если стены конструкции расположены на расстоянии 24 фута друг от друга, а ферма имеет консоль 4 фута с одной стороны, общая длина фермы составит 28 футов с пролетом 24 фута и консолью 4 фута. Пролет фермы может варьироваться в широких пределах от 1 фута (или меньше, если необходимо) до более 100 футов в длину. Длина фермы обычно ограничивается производственными и транспортными возможностями конкретного производителя. Фермы длиной более 60 футов считаются «длиннопролетными фермами» и требуют особого внимания при установке и креплении.

Любой, кто хочет заказать или запросить расчет стоимости ферм, должен знать пролет. В простых конструкциях это, как правило, ширина здания. В более сложных зданиях он будет снят со строительной документации и, вероятно, будет определен с помощью программного обеспечения для проектирования и/или компоновки фермы, характерного для отрасли производства компонентов.

Стык

Место, в котором два элемента пояса соединяются вместе, образуя один элемент. Это может произойти в точке панели или между точками панели.

Стык — это точка, в которой два элемента пояса соединяются вместе с помощью металлической соединительной пластины (ферменной пластины). Это может произойти в точке панели или между точками панели в зависимости от конкретной конструкции этой фермы и предпочтений специалиста по ферме и/или производителя фермы. Соединения позволяют соединять несколько более коротких деталей вместе, чтобы сформировать более длинный элемент хорды, и это более эффективное использование пиломатериалов.

Размер хорды можно изменить (от 2×4 до 2×6 или больше) в месте соединения, если это необходимо, либо для удовлетворения технических требований, либо для архитектурных эффектов. Примером этого может быть чердачная ферма, в которой нижний пояс увеличивается в жилом помещении, где действуют дополнительные нагрузки, а затем уменьшается рядом с опорами для снижения затрат. Другим примером является негабаритный хвост в открытом свесе, который затем уменьшается до более эффективной хорды ближе к пику.

Длина стыка определяется техником по фермам на основе инвентаря пиломатериалов, пролета и предпочтений по резке. Некоторые производители определяют сращивание на основе возможностей своего оборудования и будут сращивать либо от центра наружу, либо снаружи внутрь, в зависимости от того, что наиболее эффективно. Не существует правильного или неправильного способа сращивания, есть только рекомендации и предпочтения производителя.

Верхний пояс

Наклонный или горизонтальный элемент, образующий верхний элемент фермы.

Верхний пояс является одним из трех ключевых компонентов любой фермы. В дополнение к нижнему поясу и стенкам верхний пояс используется для создания верхнего периметра конструкции или крыши. Верхний пояс спроектирован так, чтобы выдерживать динамические нагрузки, например, те, которые применяются во время строительства, а также ветровые нагрузки, снеговые нагрузки и другие. Он также выдерживает более постоянные статические нагрузки, такие как обшивка и кровельные материалы. Для традиционно расположенных ферм верхний пояс вырезается из пиломатериала размером 2×4 или 2×6, но также может быть вырезан из материала 2×8, 2×10 или 2×12 для ферм крыши. Факторы, определяющие размер верхнего пояса, включают межцентровое расстояние, постоянные и временные нагрузки, приложенные к ферме, пролет и шаг, прикладываемые к верхнему поясу.

Верхний пояс пересекается с нижним поясом и стержнями в различных точках фермы, образуя соединение, которое фиксируется металлическими соединительными пластинами. Верхний пояс может состоять из нескольких кусков древесины, закрепленных металлической пластиной, известной как соединение, либо в стыке, либо в средней панели. В то время как подавляющее большинство ферм будет иметь верхние пояса одной и той же породы и сорта, в точках стыковки возможны изменения как пород, так и сорта пиломатериалов.

В типичных фермах с навесом верхний пояс проходит за опору над нижним поясом, создавая условия для карниза конструкции. Большинство верхних поясов разрезаются отвесно на пике и свесе и под прямым углом в местах сращивания.

Для ферм перекрытий материал верхнего пояса обычно вырезают из материала 2×3 или 2×4, но также можно найти экземпляры с использованием материала верхнего пояса 2×6 для ферм перекрытия. Как правило, в фермах перекрытий материал ориентирован в плоском положении или положении 4×2. Ориентация материала пояса в виде 4×2 создает очень устойчивую ферму, которая позволяет монтажникам легко проходить через элементы, не опрокидывая ферму во время установки дополнительных элементов или обшивки настила пола.

Триангуляция

Действие по формированию жестких треугольников с объектами, надлежащим образом скрепленными вместе.

Триангуляция — это инженерная практика формирования жестких треугольников вместе с соответствующими крепежными элементами в местах соединения. Обычно это связано с использованием треугольных форм для придания устойчивости конструкциям. В фермах крыши и перекрытия деревянные треугольники используются для передачи сил сжатия и растяжения по всей конструкции на ее подшипники. Треугольники являются простейшей геометрической фигурой, которая не меняет форму при фиксированных длинах сторон и обеспечивает значительную структурную стабильность конструкции.

Плита фермы

Плиты фермы изготавливаются из стали с покрытием из цинка или сплава цинка с алюминием или их эквивалентом из нержавеющей стали. Они предназначены для поперечной передачи нагрузок в древесине и изготавливаются различных размеров, толщины и толщины.

Плиты фермы позволяют скреплять пиломатериалы друг с другом в плоскости в любом количестве конфигураций для создания фермы, используя свойства триангуляции. Ферменные пластины бывают разных размеров и обычно имеют квадратную или прямоугольную форму с несколькими зубьями, «перфорированными» в процессе производства, чтобы придать им прочность сцепления при вдавливании в древесину. Они изготавливаются из стали с покрытием из цинка или сплава цинка с алюминием или их эквивалентом из нержавеющей стали. Они предназначены для поперечной передачи нагрузок в древесине.

У каждого производителя компонентов свои методы изготовления, но большинство производителей используют один из двух методов вдавливания пластин фермы в древесину. Первый метод представляет собой серию валковых прессов, первый портальный тип с 18-24-дюймовыми роликами, которые перемещаются вдоль стола, чтобы первоначально прижать пластину на место. Затем он направляется на конвейерную систему и проходит через отделочный валик аналогичного размера, который полностью закрывает пластину. Второй метод — это любые разновидности гидравлических прессов, которые можно запрессовывать на месте с помощью С-образного зажима, включая более крупный гидравлический пресс, который перемещается на портале и прижимает пластины на место с помощью большой металлической головки. Независимо от производственного процесса, каждая пластина должна соответствовать допускам контроля качества по заделке пластины, вращению, дефектным или скрученным зубьям и другим критериям.

На каждом стыке и стыке фермы требуются пластины фермы. Они размещаются по обеим сторонам фермы, по сути, прокладывая стык и стык. Пластины можно вращать и сдвигать, чтобы увеличить площадь поверхности и максимизировать удерживающую способность. В некоторых случаях, например, в условиях крена, можно использовать несколько меньших пластин фермы для передачи усилий, противодействующих большей пластине, что повышает экономичность фермы.

Различные производители производят анкерные плиты, внешне очень похожие. На самом деле они представляют собой высокотехнологичный продукт, каждый из которых обладает уникальными характеристиками. У каждого производителя пластин есть механический штамп, который формирует зубья при пробивке металла, создавая изгиб, который увеличивает прочность и делает каждую марку пластины фермы уникальной. В дополнение к традиционным пластинам ферм эти производители также производят уникальные продукты, такие как навесная пластина, которая обеспечивает уникальные возможности изготовления и транспортировки ферм.

Решетка

Элементы, которые соединяют верхний и нижний пояса, образуя треугольные узоры, типичные для ферм. Эти элементы обычно воспринимают осевые силы.

Решетка является одним из трех ключевых компонентов любой фермы. В дополнение к верхнему и нижнему поясам стенки обычно передают осевые силы на пояса, которые в конечном итоге передаются на подшипники фермы. В подавляющем большинстве ферм используются пиломатериалы размером 2×4, но стенки могут варьироваться от 2×3 до 2×12 пиломатериалов в зависимости от конструкции. Марка и порода пиломатериалов, используемых для перемычек, обычно отличаются от хорд фермы, чтобы повысить экономическую эффективность. Факторы, влияющие на размер элементов перемычки, включают, среди прочего, расстояние между центрами, постоянные и временные нагрузки, приложенные к ферме, пролету и шагу.

В анкерных фермах материал 2×3 или 2×4 используется для резки стенок. При ориентировании на плоской поверхности доски ребра будут обрезаны со скосами на каждом конце, чтобы создать большую площадь поверхности на стыке для лучшей подгонки. В некоторых случаях можно использовать перемычки пола квадратной формы, но в результате получаются пластины большего размера на стыке. Фермы перекрытий, ориентированные по схеме 4×2 или 3×2, гораздо более устойчивы, чем фермы перекрытий, ориентированные на ребро, что позволяет монтажникам легко проходить по элементам, не опрокидывая и не перекатывая фермы во время установки, когда применяется настил пола и распорки.

Ремни обычно обрезаются под множеством углов на каждом конце, чтобы обеспечить плотное прилегание к стыку. Сложные автоматические пилы с компьютерным управлением используются для резки стенок и других частей ферм с очень определенными углами и длинами, что позволяет выполнять сложные соединения и увеличивать площадь поверхности для передачи усилий. Линейные пилы способны быстро вырезать различные полотна из одного куска пиломатериала, тем самым сводя к минимуму количество отходов. Компонентные пилы используются для резки больших объемов полотен одинаковой конфигурации из доски фиксированной длины с использованием 5 или 6 пильных головок. Тяговые пилы, как ручные, так и полуавтоматические, используются для резки различных деталей, включая полотна, в небольших количествах. Обычные фермы обычно проектируются с симметричными стенками, чтобы уменьшить количество установок пилы и сделать общий процесс изготовления фермы менее сложным.

Часто при сжатии стеновых элементов требуются непрерывные боковые ограничения (CLR) для предотвращения коробления под действием приложенных расчетных нагрузок. Ребра, требующие CLR, будут обозначены на чертеже конструкции фермы прямоугольником, перечеркнутым знаком «X», или прямоугольником, полностью зачерненным на ребре. CLR, прикрепленные к аналогичным соседним фермам, должны иметь диагональную распорку для передачи усилий от CLR на систему сопротивления боковым силам, такую ​​​​как обшивка крыши или потолка. В качестве альтернативы CLR, отдельные ограничители стенки, такие как паршина, Т-образная или L-образная арматура, могут быть установлены на ферме в полевых условиях в тех случаях, когда CLR невозможен из-за различий в рисунках стенок соседних ферм. Другой альтернативой ограничителям, применяемым в полевых условиях, являются установленные на заводе многослойные сетки и запатентованные металлические усиления, которые были специально разработаны для этой цели.

Дополнительную информацию об ограничителях перемычек, а также о временных и постоянных связях фермы в целом см. в BCSI.

Клин

Треугольный кусок пиломатериала, одна сторона которого равна стандартной ширине пиломатериала размером 2 дюйма, и который вставляется между верхним и нижним поясами, обычно для того, чтобы ферма могла быть консольной. Его использование определяется инженерным анализом.

Рядом с пяткой фермы часто используется клин, помогающий укрепить пяточное соединение и передать силы от поясов к подшипникам. Это один из многих вариантов, доступных специалисту по фермам, чтобы помочь найти лучший вариант покрытия пяточного соединения. Клинья обычно вырезаются из двумерных пиломатериалов разной ширины и широко используются в консольных фермах. Альтернативой клиньям являются ползуны верхнего и нижнего поясов, а также армирующие сетки верхнего и нижнего поясов.

Сращенный коньковый брус — HomeOwnersHub

1. Дом
2. Строительство зданий
3. Сращенная коньковая балка

• • Т

  • Т. С. Конде

• опубликовано

  16 лет назад

Мне нужен 2x8x27' коньковый брус на двускатной крыше гаража. Я хочу сделать это, соединив два 2x8x14 вместе. Я видел несколько провисших соединений за эти годы, и я действительно хочу сделать это правильно. Какое оборудование Simpson используется для этого? Гараж имеет размеры 21 x 27 и использует стропила 2×6 16 дюймов (4/12 шага),

.
Потолочные балки 2×8 высотой 16 дюймов, а этот конек 2×8.

Спасибо

Загрузка данных потока…

• • Г

  • Гленн

• опубликовано

  16 лет назад

Конек не защищает от провисания. Когда я начал, мы использовали 1 на

6 гребней. Ваше размещение стропила на пластине — это все, что удерживает его прямо. Дон' не верите мне? Вы когда-нибудь видели конек в стропильной крыше?

• • Р

  • RicodJour

• опубликовано

  16 лет назад

Только структурный конек (например, потолок собора) испытывает ощутимую нагрузку. Сращивание конька не обязательно должно быть мебельной работой.

Вы можете стыковать части стропил так, чтобы они попадали между парой противоположных стропил, или чтобы соединение заканчивалось между парами стропил (мое предпочтение). Я использую деревянные блоки, чтобы удерживать две части на одной линии, когда стропила поднимаются. На самом деле нет&#39Никакого оборудования не требуется, но если вы хотите, вы можете использовать ремонтную пластину.

р

• • Дж

  • Джонни

• опубликовано

  16 лет назад

Если на крыше есть какой-либо выступ, я бы также использовал коньковую доску.

Разметьте коньковую доску для размещения стропил карандашом и угольником. Сделайте стык посередине двух стропил. Используйте один корж 2X8 с обеих сторон соединения. Отрежьте скос поверх струпьев, чтобы он соответствовал шагу 4 на 12. Используйте смещенную струну, чтобы сохранить прямолинейность конька вверх и вниз, а также прямолинейность относительно перпендикуляра к стропилам. Однако в этом нет необходимости, если обе наружные стены закреплены, прямые и ровные, а стропила идентичны. Коньковая доска должна иметь небольшую выпуклость, но не чрезмерную, конечно, выпуклостью вверх.

Если бы вы работали в одиночку или с минимальной помощью, вероятно, было бы проще установить балку посреди гаража. Балка может временно и / или постоянно удерживать конек, пока стропила не будут на месте. В этом случае для потолочных балок будет достаточно 2X6.

• • Г

  • Гленн

• опубликовано

  16 лет назад

Это интересно. Я никогда не видел сращенного хребта. Мы всегда ломали его за стропилом. Некоторые плакаты, кажется, склеили их. Почему? В какой части страны это происходит?

• • Дж

  • Джонни

• опубликовано

  16 лет назад

По моему опыту, когда две коньковые доски крепятся к стропилу, гвозди имеют тенденцию чрезмерно вытягивать конец стропила. И конец коньковых досок тоже. То есть слишком много гвоздей на слишком маленькой площади. В коде ничего не сказано о том, где конец конька должен «умирать», на стропилах или между стропилами. Итак, я всегда придерживался своей точки зрения «здравого смысла». Тем не менее, при сращивании стропил это выглядит красиво. И это, по-видимому, преобладающий метод по какой-то неочевидной причине, отличной от эстетической. Я уверен, что нет' не знаю, что это за причина.

• • П

  • ППС

• опубликовано

  16 лет назад

Вы можете обойтись одной коньковой доской (она практически не несущий элемент), но можете ли вы получить 20-дюймовую доску? пиломатериалы 2х8 в вашем районе? Из таблицы R802. 4(1) IRC видно, что потолочные балки не собираются 19'-3″ в SPF, если вы не используете Select Structural. (Это для чердака без хранения.) Если вы живете в западных штатах, Дуг Фир подойдет для класса №1.

• • Р

  • RicodJour

• опубликовано

  16 лет назад

Я на северо-востоке. Я&#39Я не уверен, что это региональная вещь или нет, но я знаю, что большинство рамщиков здесь делают это по-своему. Мне не нравится этот метод, так как слишком много всего происходит на слишком маленькой площади. Легко может быть дюжина гвоздей или больше, и, возможно, несколько металлических соединителей. Прибивание столь близко к концу доски таким количеством гвоздей гарантированно вызовет расщепление. Я не люблю разделение. Конструктивно это, наверное, не имеет большого значения, но это слабое место в соединении стропила с коньком. Стыковка частей конька вместе и использование некоторых блоков, чтобы удерживать их вместе, пока установлены стропила, не имеет смысла.У меня нет этих проблем, и это не занимает больше времени.

р

• • М

  • марсон

• опубликовано

  16 лет назад

Я думаю, кто-то должен спросить, почему ОП не рассматривает возможность использования 7 1/2 x

28 лвл. если вы беспокоитесь о сращиваниях, вы бы; они не нужны.

Мне интересно, где в стране до сих пор используют такую ​​старую систему? Я никогда не строил современный дом (за исключением небольшого флигеля или двух), в котором не использовались бы ни фермы, ни структурный конек. Я все равно не думал, что инженеры коснутся такой вещи 10-футовым шестом. Определенно не экономия труда!

• Карта сайта XML
• Условия обслуживания
• Политика конфиденциальности
• Связаться с

Веб-сайт HomeOwnersHub не связан ни с одним из обсуждаемых здесь производителей или поставщиков услуг.
Все логотипы и торговые марки являются собственностью их соответствующих владельцев.

пожалуйста подождите, мы загружаем почтовую форму…

Ремонт стропил в зданиях. Конструкционный ремонт деревянных стропил с наименьшим повреждением здания

Этот проект представлен компанией Property Repair Systems. Мы покажем вам, как сделать структурный ремонт стропил внутри подкровельного пространства без разрушения здоровой древесины или открыть крышу. Определение Стропила «Наклонная балка поддержки крыши» (определения могут различаться в зависимости от региона, как и правописание) Стропила соединяют крышу гребень вниз к стене. Большие называются «основными стропилами», более мелкие и многочисленные называются «обычными стропилами». Типичный Стропила — сильно сломаны, атака насекомыми Общая локация в Зданиях Крыши — наклонные от коньком вниз к стенам — они часто сидят на стенах на стене Таблички из дерева, которые тоже гниют. Причины разложения Утечки крыши — протечки ендовы, заблокированы или повреждены желоба и водосточные трубы. Мокрая гниль и поражение насекомыми затем разрушьте концы подшипника. Мокрая гниль в анкерной балке и стропиле от протечки ендовы Сухая гниль в конце стропила — обратите внимание на кубический эффект Другие факторы часто встречается в Обзоре Внутреннее распространение гнили вдоль волокна — распад может распространяться далеко вверх по стропилу от стяжка Дрель тестирование выявляет степень разложения — используйте Auger   Информация требуется от Обследование стропила Доступ для Ремонт — обычно с боковой грани Примечание — проверьте любой соседний свойств для подобного распада через Стену Партии, где может быть быть скрытой долиной. Сжатие при гниении часто вызывает растрескивание на внешний рендер. Размер — ширина, глубина, длина, длина опоры подшипника Количество — более одного могут быть затронуты, проверьте обе стороны крыши и настенную пластину Тип древесины — хвойная древесина (сосна) или твердая древесина (дуб), неизвестно Тип гниения — мокрая гниль, поражение насекомыми (CFB, DWB или Longhorn), сухая гниль Сумма для обрезки — сверло проверить отверстия, если возможно, или постучать молотком Требуется окончательный вид — видимая, но окрашенная, декоративная натуральная отделка, скрытая Сдан — эскиз есть полезный, с размерами Тяговая балка — может быть затронута также обратите внимание на размер и способ крепления Ремонт Опции для стропил Ремонт Типы — твердая смола или сращивание из древесно-полимерной смолы (TRS) Самые популярные Типы доступа — боковая щель, нижняя щель — чтобы покинуть крышу неповрежденный Типы TRS — Боковой слот = Тип D, нижний слот = инвертированный тип C Особая ситуация — середина повреждение пролета — используйте двухсторонний TRS с соединением на обоих концах. Фото Галерея работ по ремонту ферм TRS Type Тип A — Твердая эпоксидная смола — съемная опалубка — засверливание торцевая текстура исходного бруса на Участке Тип B — Твердая эпоксидная смола — несъемная опалубка — засверливание торцевая текстура Исходной древесины на Участке Тип C — Соединение древесины и смолы, поставляемое с установленными стержнями — Верхний паз(ы) в Материнской древесине. Тип D — Соединение древесины и смолы, поставляемое с установленными стержнями — Боковые пазы в Материнской древесине Тип E — Соединение древесины и смолы, поставляемое с верхними пазами — просверленные отверстия вверх по торцевому волокну исходной древесины. Тип F — Соединение древесины и смолы, поставляемое с боковыми пазами — просверленные отверстия вверх по торцевому волокну исходной древесины. Тип G — Соединение древесины и смолы, поставляемое с верхними пазами — вырезать верхние пазы в Материнской древесине. Тип H — Соединение древесины и смолы с боковыми пазами — обрезанная сторона Слот(ы) в исходной древесине. Вопросы наследия для ремонта стропил Тип ремонта — Консервация Офицер, как правило, предпочитает сращивание из древесно-полимерной смолы, а не твердую смолу. Ремонт Древесина Боковой паз типа D из смолы в стропиле Тип TRS — Консервация Офицер обычно предпочитает наименьшее повреждение основной древесины, поэтому Могут быть предложены типы TRS E (верхний слот) и F (боковой слот), в которых слоты создаются во время производства в новой древесине и Техник просверливает отверстия по торцевому волокну Родителя. Это только возможно, если длина отрезка составляет не менее 600 мм. Ступени TRS типа E — техник приходится просверливать торцевое зерно, поэтому нужен хороший зазор до стены. Более необычный Типы ремонта древесины Смола Молдинги — иногда встречается на видимых декоративных поверхностях или краях стропил выставлены в комнате Соединители — на стыке между стропилами и анкерной балкой — может потребоваться восстановлен как оригинальный — или используйте наш комплект для соединения стяжек. Клееный брус — можно использовать в качестве стропил и анкерных балок. Структурные расчеты для ремонта стропил Бесплатно — наш дизайн и расчет чека — без возмещения страхового возмещения — мы не являются инженерами-строителями — обслуживание в тот же день Платный — независимый Инженер-строитель — запросите одну из наших форм — Компенсируется Квалифицированный инженер-строитель — не менее 5 рабочих дней. Структурные данные связи Форма сбора — нажмите здесь для формы, используемой, когда мы отправляем ваш ремонт балки в структурную инженер. Эпоксидные смолы для ремонта стропил Чтобы купить смолы — посетите наш Цех смол Торец уплотнительной балки к TRS или для герметизации коробок с затвором — Quick Установка шпаклевки для дерева Заливка в жалюзи (тип A или тип B) и верхние пазы (тип C, E) — структурные Эпоксидная затирка Введение в боковые пазы (Тип D и Тип F) — структурный Заливка эпоксидной смолы плюс 1-литровые картриджи и пистолет для скелета Приклеивание стержней к дереву на месте — для ремонта из твердой смолы, типа A и типа B и TRS Timber Комплекты Тип E и Тип F — тиксотропная эпоксидная смола для инъекций плюс 400 мл Комплекты картриджей и скелетонный пистолет с удлинительными трубками для картриджей. Прутки, используемые для ремонта Стропила Стержни, установленные на узлах TRS — Оцинкованная высокопрочная сталь класса 8.8 Allthread Муфты — доступны для соединение резьбовых стержней в некоторых приложениях Стержни, установленные на месте — либо Оцинкованная высокопрочная сталь класса 8.8 с цельной резьбой или эпоксидное стекло Бар Типы древесины используется для комплектов для ремонта стропил соединения смолы древесины Стандартная сухая древесина хвойных пород (Сосна) — белая или красная сосна, класс прочности C24 Нестандартная сушка в печи Мягкая древесина (южная желтая сосна, пихта Дугласа) — желтая или красная полоса Сосна, класс прочности C24 Нестандартная сушка в печи Твердая древесина (дуб) — английский или американский дуб, не класс прочности Нестандартная сушка воздухом Твердая древесина (дуб) — английский дуб, будет содержать отверстия от насекомых, трещины и расщепляется, не сохраняет форму, может сжиматься, скручиваться и расщепляться дальше на службе. Специальные инструменты для Ремонт стропил — сдаем в аренду эти инструменты Прорези — Низкоскоростная, с высоким крутящим моментом, реверсивная электрическая сверлильная машина (минимум мощность — 1000 Вт), в сочетании с полностью рифлеными деревянными шнеками Сверление отверстий концы балок — низкоскоростное, высококрутящее, реверсивное электрическое сверление машина (минимальная мощность — 1000 Вт), в сочетании с полностью рифленой шнеки по дереву Инъекция в сторону Слоты (тип D и тип F) — Пистолет-скелет на 1 л Вклеивание стержней в древесину на объекте — для ремонта из твердой смолы, тип A и тип B и древесина TRS Комплекты Тип E и Тип F — 400cc Skeleton Gun Производство Время для ремонтных комплектов для сращивания стропил из смолы и древесины — минимум Сделано в стандартном исполнении Kiln Dryed Хвойная древесина (сосна) — 3 рабочих дня, плюс 2 рабочих дня на доставку Сделано в нестандартной печи Сушеная хвойная древесина (южная желтая сосна, пихта Дугласа) — 5 рабочих дней, плюс 2 рабочих дня на доставку Сделано в нестандартной печи Сухая твердая древесина (дуб) — 7 рабочих дней, плюс 2 рабочих дня на доставку Сделано в нестандартном воздухе Сухая твердая древесина (дуб) — 21 рабочий день, плюс 2 рабочих дня на доставку Вяз также доступен для Спецзаказ — дорого. Монтажные чертежи шаги для комплектов для ремонта стропил сращивания смолы древесины Тип A — Твердая эпоксидная смола — съемная опалубка — засверливание торцевая текстура исходной древесины на участке Тип B — Твердая эпоксидная смола — несъемная опалубка — засверливание торцевая текстура Исходной древесины на Участке Тип C — Соединение древесины и смолы, поставляемое с установленными стержнями — Верхний паз(ы) в Материнской древесине. Тип D — Соединение древесины и смолы, поставляемое с установленными стержнями — Боковые пазы в Основном брусе Тип E — Соединение древесины и смолы, поставляемое с верхними пазами — просверленные отверстия вверх по торцевому волокну исходной древесины. Тип F — Соединение древесины и смолы, поставляемое с боковыми пазами — просверленные отверстия вверх по торцевому волокну исходной древесины. Тип G — Соединение древесины и смолы, поставляемое с верхними пазами — вырезать верхние пазы в Материнской древесине. Тип H — Соединение древесины и смолы с боковыми пазами — обрезанная сторона Слот(ы) в исходной древесине. Операторы метода Комплекты для соединения стропил из смолы и древесины Тип A — Твердая эпоксидная смола — съемная опалубка — засверливание торцевая текстура исходного бруса на Участке Тип B — Твердая эпоксидная смола — несъемная опалубка — засверливание торцевая текстура Исходной древесины на Участке Тип Модифицированные A и B — твердая эпоксидная смола — боковые прорези в родительском элементе Древесина из-за отсутствия отрезного пространства для торцевого сверла Тип C — Соединение древесины и смолы, поставляемое с установленными стержнями — Верхний паз(ы) в Материнской древесине. Тип D — Соединение древесины и смолы, поставляемое с установленными стержнями — Боковые пазы в Основном брусе Тип E — Соединение древесины и смолы, поставляемое с верхними пазами — просверленные отверстия вверх по торцевому волокну исходной древесины. Тип F — Соединение древесины и смолы, поставляемое с боковыми пазами — просверленные отверстия вверх по торцевому волокну исходной древесины. Тип G — Соединение древесины и смолы, поставляемое с верхними пазами — вырезать верхние пазы в Материнской древесине. Тип H — Соединение древесины и смолы с боковыми пазами — обрезанная сторона Слот(ы) в исходной древесине. Загрузка данных Паспорта и паспорта безопасности смол Конструкционная эпоксидная заливка Смола и раствор — для заливки в прорези и в гильзы патронов для инъекций — Данные Лист — Безопасность Данные — Активатор Безопасность База данных — Данные по безопасности — порошок Тиксотропная эпоксидная смола для инъекций Смола — для инъекций с использованием 400-кубовых картриджных туб — Данные Лист — Безопасность Технический паспорт Активатор — Безопасность Технический паспорт База Формовочная эпоксидная замазка — для заполнения дефектов — Данные Лист — Безопасность Технический паспорт Где найти больше чтений и фотографий о ремонте древесины и смолы www. timber-repair.co.uk — как отремонтировать деревянные балки Древесина Обзор ремонта 1 — Обзор ремонта древесины 2 — позвоните нам для получения печатной версии — 01626 872886 ТРАДА Еврокод — технический отчет по ремонту смолы от Timber Научно-производственное объединение www.joist-repair.co.uk — как быстро отремонтировать лаги и балки любых размеров Разложение древесины Ссылки на фотографии гнилей и повреждений насекомыми www.dryrot.biz — как убить сухую гниль в зданиях www.woodworm-info.co.uk — как убить и предотвратить появление древоточцев и жуков-смертников www.woodworm-expert-advice-forum.org.uk — все ваши вопросы и наши ответы о поражении и лечении древоточцев Технический Помощь в ремонте стропил Недвижимость Квалифицированный персонал «Ремонт Системс» поможет вам с любой древесиной. ремонта и более чем рады дать дополнительную информацию и советы. Позвоните по номеру 01626 872886 или по электронной почте: Напишите нам по адресу [email protected] Древесина Ремонт балки | Контактный телефон | О нас | Об авторе | Индексная страница   Недвижимость Системы ремонта Т: 01626 872886 E: Напишите нам по адресу [email protected] Автор сайта: Дэвид Мур Дэвид Мур, B.A. (с отличием), C. T.I.S., C.R.D.S. Технический автор Гугл+ Прочие системы ремонта имущества Сайтов: www.boron.org.uk — как использовать инсектициды/фунгициды на основе бора для обработки древесины гниль и поражение насекомыми www.dampness-info.co.uk — как лечить проникающую сырость в стены и штукатурку www.deck-treatment.co.uk — как обрабатывать террасы и палубы яхт www.dryrot.biz — как убить сухую гниль в зданиях www.drywallandfloor.co.uk — мембраны для облицовки влажных стен, полов, подвалов и подвалов www.fire-door-paint.co.uk — улучшить двери до огнестойкости 30 минут www.joist-repair.co.uk — как быстро отремонтировать лаги и балки любых размеров www. ← Previous Next → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
