Как правильно установить дверь межкомнатную купе: монтаж межкомнатных купейных изделий в нишу или проем, сборка своими руками навесной модели

admin

Содержание

Правильный монтаж межкомнатных дверей-купе

Среди множества разновидностей дверных конструкций за последние годы большим спросом пользуются раздвижные. Ранее на них не обращали особого внимания. Причиной всему была непонятная, а зачастую пугающая конструкция. Ролики вечно застревали в полозьях, дверь перекашивалась и это не могло позитивно сказываться на их спросе.

Еще одним пугающим фактором для людей была сама установка раздвижных дверей.  Какие-то рейки, ролики, полозья, стопоры… Так как большинство людей хотят сделать ремонт самостоятельно, без обращения к специалистам за их дорогостоящими услугами, эта идея отходит на задний план. В голову не приходит ничего проще, чем установить самые простые двери. Но мы поможем сохранить ваши деньги и покажем, как выполнить все работы качественно, а главное, собственными руками.

Особенности, достоинства и недостатки раздвижных дверей

Раздвижные системы имеют отличительную черту, которая разнит их с привычными для нас дверьми. Их уникальностью является само строение, имеющее створки, двигающиеся параллельно стене и не создают никаких помех окружающим предметам. Сначала может показаться, что весь механизм непростой и монтаж таких дверей по рукам только специалистам. Но, если разобраться, как это все работает, то приходит мысль, что установка межкомнатных раздвижных дверей – легкое занятие, которое каждому под силу.

Не важно, какая модель дверей используется, принцип работы остается одинаковым: роликовые элементы, которые двигаются по направляющим «рельсам».  От модели двери зависит только количество направляющих элементов (может быть 1 или 2). Вся дверь, при помощи роликов «катится» вдоль направляющих.

Из-за всех своих отличий от распашных дверей, купейные обладают рядом достоинств:

  • Легкость монтажа. Если вы даже не представляете, как установить межкомнатную дверь купе – нет повода паниковать. Выполняя все действия и придерживаясь пошаговой инструкции — собрать и установить двери не составит вам никакого труда.
  • Исключен риск хлопка двери из-за сквозняка.
  • Экономия пространства. Благодаря тому, что дверь открывается параллельно стене, она не занимает лишнее место в комнате, и не мешает другим предметам и мебели.
  • Богатый выбор. Благодаря огромному ассортименту дверей-купе, вы можете с легкостью выбрать необходимые формы и дизайны.

Несмотря на все достоинства, при установке раздвижных дверей-купе могут возникнуть следующие нюансы, если сказать простым языком – недостатки:

  • Щелей не избежать. Даже при самом точном и правильном монтаже — останутся щели. Без сквозняков и нежеланных шумов не обойтись.
  • Точность установки. Если произвести монтаж двери купейного типа с небольшими отклонениями на кривой стене – перекосов створок не избежать. В дальнейшем это приведет к некорректной работе двери.
  • Цена. Стоимость дверей гораздо выше, чем распашных.

До того, как установить межкомнатную дверь-купе своими руками, стоит посмотреть все их разновидности. Рассмотрим основные виды раздвижных дверей:

  • С 1 створкой. Такие двери больше подходят для комнаты с маленькой площадью, с небольшой дверной коробкой. Их компактность и миниатюрность, не заберет ни единого избыточного сантиметра в комнате. Открываясь, дверь движется параллельно стене, не занимая место в комнате. Крепить такую конструкцию можно как к стене, так и к потолку.
  • Двустворчатые. Данные двери больше подойдут для помещений с широким дверным проемом. Различие тут в том, что вместо одной цельной подвижной створки, вы получаете две половины, по желанию, одна из которых фиксируется и используется вторая.
  • Раздвижно-складные. Еще одним популярным видом раздвижных дверей являются раздвижно-складные. Механизм их складывания подобен гармошке или книжке. Такие двери крепятся исключительно на верхних направляющих, низ двери остается свободным.

В данной статье мы рассмотрим установку одностворчатой двери и все нюансы, с которыми вы можете столкнуться во время выполнения монтажных работ.

Подготовка и монтаж дверей-купе

Производить установку новой двери лучше всего после завершения работ по отделке стен и пола. Так же, не стоит забывать о демонтаже старой двери. Перед началом всех монтажных работ — подготавливаем нужные принадлежности. Нам понадобится самый стандартный набор из рулетки, уровня, шуруповерта, стамески.

Рассмотрим подробную пошаговую инструкцию по установке дверей-купе своими руками.

Шаг 1: долой старые двери. Первоначально необходимо демонтировать старую дверь. Снимаем с петель створку и переходим к демонтажу коробки. Зачастую, старая дверная коробка мешает монтажу новой раздвижной двери. Выполняйте все работы по извлечению дверной коробки аккуратно, чтобы не повредить углы и стены.

Шаг 2: выравнивание стен. После демонтажа дверной коробки остаются всякие неровности в виде застывшего раствора, кирпича/гипсокартона. Делаем все углы ровными и прямыми. Чтобы добиться максимально плотного прилегания дверей к стене, необходимо, чтобы все поверхности были параллельными, максимальное отклонение — до 5 мм.

Для того чтобы установить раздвижные двери-купе в комнате – делаем новую коробку. Её выравнивание в проёме осуществляем с помощью клиновидных брусочков. Максимально выравниваем коробку и крепим её анкерными болтами в стену.

Шаг 3: верхние направляющие. Когда дверная коробка установлена, переходим к монтажу направляющих. Прислоняем нашу дверь к коробке и отмечаем на стене верхний край. Затем, делаем эту же процедуру, только переставляем дверь непосредственно в проем. Таким образом, мы промеряли горизонталь и убедились, что она у нас ровная. Отступаем 70 см вверх от линии и фиксируем здесь саморезами брус. На него мы будем устанавливать рельс. Крепим его снизу бруса саморезами.

Шаг 4: сборка кареток и монтаж ограничителей. Для правильной установки раздвижных дверей своими руками необходимо произвести монтаж кареток в верхние направляющие. Вставляем их в паз рельса и проверяем, насколько плотно они двигаются. По необходимости стоит ослабить механизм. По краям направляющих устанавливаем ограничитель. Монтаж производим таким образом, чтобы буферный элемент из резины был направлен внутрь.

Шаг 5: нижний паз. От конца нашей створки, отступаем 10мм, проделываем 2 углубления диаметром 7 мм, а глубиной – 20 мм. Между проделанными отверстиями необходимо сделать паз, в который необходимо интегрировать направляющий.

Данный этап был самым ответственным. Ведь необходимо произвести монтаж всех крепежных элементов строго по уровню. Ведь все малейшие отклонения негативно скажутся на работе всей дверной конструкции.

Установка полотна раздвижной двери

Для начала, крепим наши каретки с двух сторон створки. Делаем отступ не менее 2 мм от края створок.

Когда вся наша конструкция собрана – приступаем к монтажу створок. Зацепляем нижним пазом створки рельсу. Потом закрепляем дверь на роликах. Для того чтобы ровно выставить дверь следует сделать настройку при помощи регулировочных болтов. Для того, чтобы сделать все максимально точно — используем строительный уровень.

При работе правильно отрегулированной створки, не должно возникать никаких звуков. Это особенно серьезно, если у вас есть младенец, который реагирует на какие-либо раздражители. При установке дверей купе своими руками возможны небольшие перекосы, которые и будут способствовать появлению шумов такого рода. Для максимального обесшумливания – под ролики можно подложить специальную резиновую подкладку или изготовить её самому (например, из старой велосипедной камеры или других похожих материалов).

Установка фурнитуры купейных дверей

И вот, наша дверь стоит как положено и даже открывается и закрывается! Самое время облагородить всю нашу раздвижную конструкцию и приделать ручку на саму дверь.

Шаг 1: установка ручки.  Для дверей купейного типа, используются только врезные ручки. Нужно сделать небольшое углубление, закрепить основу и уже потом одеть декоративную накладку.

Шаг 2: монтаж наличников. Наличники устанавливаются для того, чтобы спрятать верхний брус с направляющей. Сделать так называемую фальшпанель и некое декоративное обрамление всего дверного проема. Крепятся они с помощью специального клея по дереву или гвоздями без шляпок.

Вот мы и разобрались, как установить дверь купе своими руками. Монтаж данной двери не такой и страшный, как о нём думают. Если выполнять все пункты пошаговой инструкции, то никаких проблем при монтаже не возникнет.



Как установить дверь купе, этапы установки двери купе

Двери-купе не рекомендуется ставить в помещениях, которые требуют полной звуко- и теплоизоляции.

1 этап. Подготовка проёма.

При установке данной двери одним из главных условий является максимально точное совпадение плоскостей (отсутствие перекоса) стен у данного проёма и ровного пола по всей длине перемещения двери.

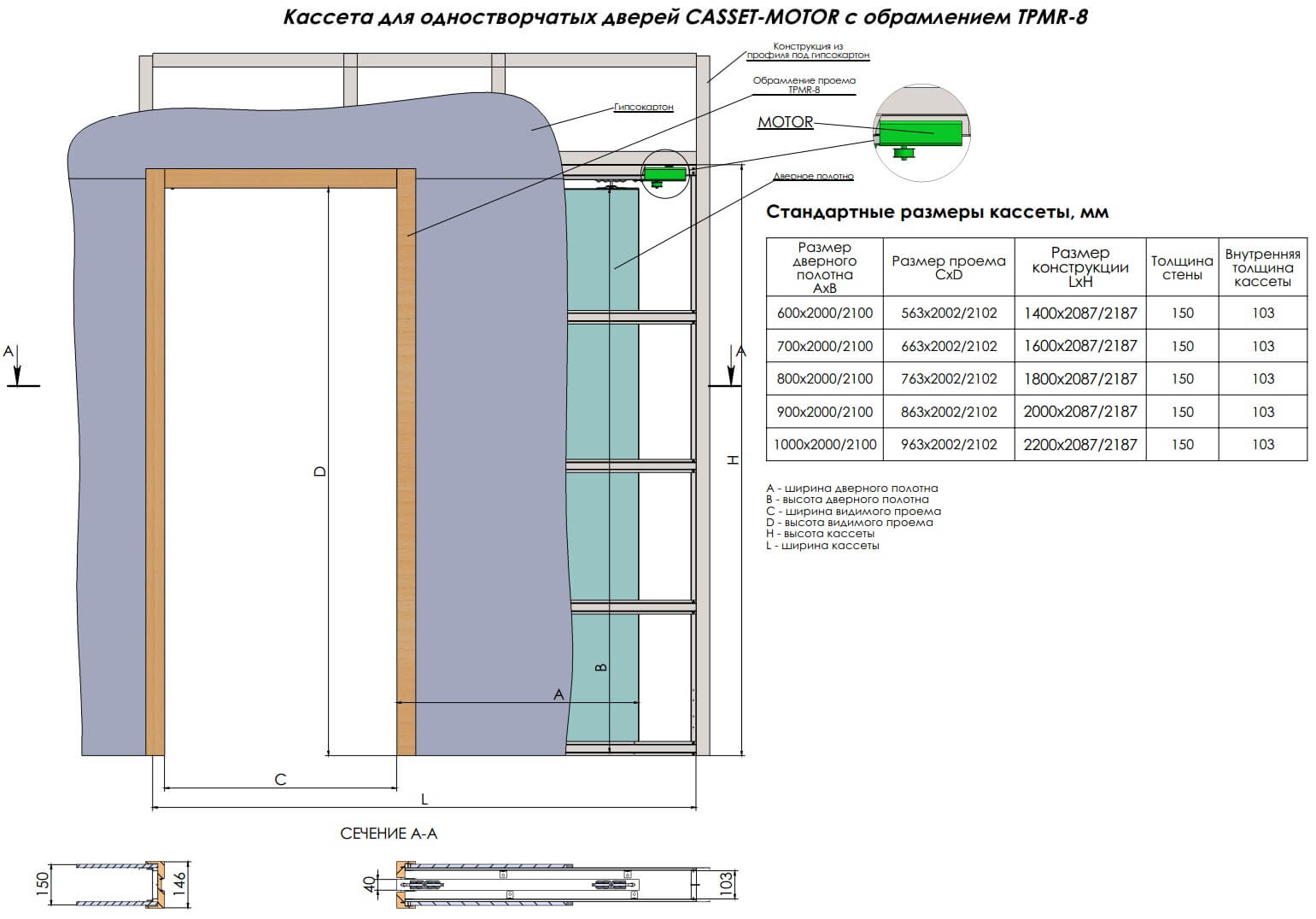

1) Перед началом установки межкомнатной двери убедитесь, что проем сформирован (т. е. имеет четкие размеры: высоту, ширину и толщину), оформлен в чистом виде (гипсокартон обрезан, нет торчащего кирпича, пенобетона).

— ширина проёма, Н— высота пройма, Т— толщина стены

2) Чтобы деревянная дверь свободно открывалась, верхняя часть проема и пол должны быть параллельны и горизонтальны (проверяется уровнем и рулеткой). Допускается непараллельность не более 5 мм в зоне дверного проема.

3) Чтобы дверь висела ровно и не цеплялась за пол, необходимо перед монтажом её убедиться в том, что боковые стороны проема должны быть параллельны и вертикальны (проверяется отвесом, отклонение не более 5 мм на 2 м).

4) Чтобы монтировать дверь надежно, требуется, чтобы стены вокруг проема должны составлять единую плоскость (проверяется длинным правилом, отклонение плоскостности может составлять не более 5 мм на проем).

5) Ровно межкомнатные двери раздвижного типа можно навесить только в том случае, если проем не имеет сужений, т. е. его размеры по обеим сторонам стены могут различаться не более чем на 5 мм на сторону (проверяется рулеткой).

6) Ширина проёма должна быть меньше ширины полотна для отсутствия просветов при закрытой двери, а высота такой, чтобы закрывались роликовые механизмы.

2 этап. Отделка проёма доборами и наличниками.

Проём оформляем, используя доборные планки соответствующие толщине стен, на которые крепятся наличники. Крепить доборы можно с помощью саморезов, финишных гвоздей, жидких гвоздей или монтажной пены, которой же и заполняются пустоты.

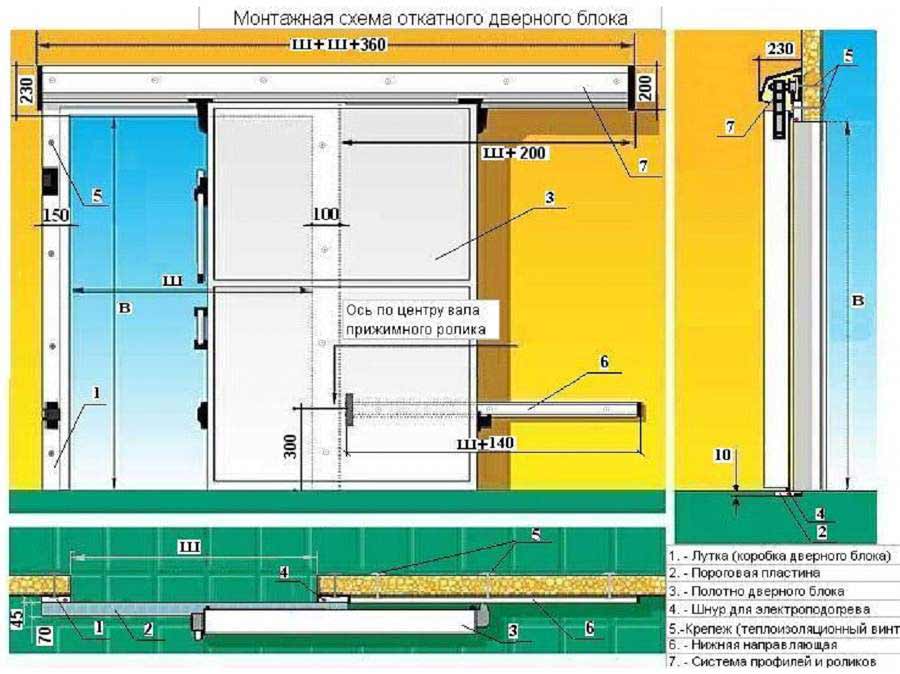

3 этап. Установка дистанционной прокладки.

1) Перед монтажом раздвижной двери необходимо сделать отметку вверх на расстоянии 60 мм от края дверного проема – на этой высоте будет находиться нижний край дистанционной подкладки. В качестве дистанционной подкладки используется брус из древесины хвойных пород 50 мм х 70 мм. Если стена с изгибом, для сохранения ровности бруска можно подложить соответствующие прокладки из плотного материала. 10-15 мм больше толщины При небольших изгибах стены брусок можно плотно прикрутить к стене без прокладок, главное, чтобы крепящийся на него направляющий алюминиевый профиль сохранил свою прямолинейность. По отметке провести горизонтальную линию над дверным проемом и в сторону раздвижения двери на величину длины алюминиевой направляющей. Длина дистанционной подкладки равна длине алюминиевой направляющей. Длина направляющей на одностворчатое купе -2 м, на — двустворчатое -3 м.

2) При помощи саморезов толщиной 4-5 мм и длиной 50-60 мм по разметке прикрепить к стене дистанционную подкладку так, чтобы ее нижний край проходил точно по линии разметки, а середина длины подкладки оказалась над углом проема со стороны отката двери. Даже при неровной стене дистанционная подкладка должна остаться прямой.

3) Верхний профиль крепим к бруску с помощью саморезов таким образом, чтобы расстояние между стеной (наличником) и полотном составляло 4-10 мм.

Отверстия в профиле под саморезы просверливаем по середине и снимаем фаски, для их плотной потайной посадки. Крепим верхнюю направляющую к нижней части бруска (дистанционной прокладки) при помощи саморезов 3,5 х 20 мм.

4 этап. Установка роликов и ограничительного штифта.

1) К верхнему торцу дверного полотна межкомнатной двери при помощи саморезов, входящих в комплект поставки, прикрепить захваты (поз. 2 рисунок 1) на расстоянии D от края полотна (см. таблицу 1). Полукруглые вырезы в захватах должны быть обращены к стене.

Таблица 1.

А

D

600

100

700

100

800

110

900

110

А — ширина полотна межкомнатной двери
D — расстояние от середины захвата до края дверного полотна

2) На нижнем торце двери выбираем паз, не доходящий до краёв 1-2 см. (см. рисунок 2). Ширина паза должна быть на 1-2 мм больше толщины флажка (ролика). Выбрать паз можно с помощью фрезера, либо путём просверливания отверстий с дальнейшей выборкой стамеской. В паз установить нижнюю направляющую.

3) Собрать несущие каретки механизма, согласно рисунку 1, и вставить их в алюминиевую направляющую.

поз. 2 — захваты

поз. 3 — гайка

поз. 4 — контргайка

поз. 5 — винт

поз. 6 — регулировочный винт

поз. 7 — регулировочный винт

4) По краям направляющей вставить ограничители с резиновыми амортизаторами.

5) Навесить межкомнатную дверь: приставить ее к стене под направляющую, подкатить правую каретку к правому захвату (поз. 2 рис.1) и, приподняв дверь, надеть вырез захвата на регулировочный винт (поз. 7). Гайки, (поз. 3 рис. 1) , должны быть сверху захвата, (поз. 2 рис.1), а головка винта (поз. 5 рис. 1) — снизу. Повторить это с другой кареткой. Придерживая болт, рукой затянуть гайки.

6) Раздвижной механизм, которым комплектуются межкомнатные деревянные двери, требует установить ограничительный штифт во фрезерованный паз снизу двери. Ограничительный штифт должен быть расположен по центру паза, обеспечивая плавное скольжение двери и равномерный зазор между дверью и стеной. Отметить на полу поперечное расположение ограничительного штифта. Переместить дверное полотно в сторону открывания так, чтобы край двери располагался на одной линии с краем проема; ограничительный штифт должен находиться внутри фрезерованного паза на расстоянии 5 мм от края полотна. Отметить продольное расположение ограничительного штифта на полу. Снять дверь с захватов(поз. 7 рис.1) и по отметкам на полу при помощи саморезов закрепить ограничительный штифт.

5 этап. Установка ручек.

Врезка ручек в полотна деревянных дверей. Для раздвижных межкомнатных дверей предназначены специальные ручки «купе». Центр ручки должен находиться на расстоянии 900 -1000 мм от низа полотна, на середине стоевой детали полотна. Врезка ручек осуществляется согласно инструкции по установке фурнитуры.

6 этап. Регулировка двери по высоте.

1) Надеть дверь пазом на ограничительный штифт и навесить ее. Вращая регулировочный винт (поз. 7 рисунок 1), добиться равномерного зазора между дверью и полом величиной 4-6 мм; придерживая регулировочный винт поз. 7, при помощи ключа затянуть гайку поз. 3 и контргайку поз. 4 (рисунок 1).

2) Регулировка навешенной деревянной двери по горизонтали. Переместить дверное полотно межкомнатной двери в сторону закрывания так, чтобы дверь перекрывала проем с запасом по 20 мм с каждой стороны. Зафиксировать ограничитель с резиновым амортизатором крайнего положения двери в закрытом состоянии при помощи винта поз. 5 рисунок 1. Переместить дверное полотно в сторону открывания так, чтобы край двери располагался на одной линии с краем проема. Зафиксировать ограничитель с резиновым амортизатором крайнего положения двери в открытом состоянии при помощи винта поз. 5 рисунок 1. При помощи регулировочных винтов поз. 6 рисунок 1 на ограничителях с резиновыми амортизаторами отрегулировать усилие фиксации дверного полотна в крайних положениях.

7 этап. Установка декоративной накладки.

Декоративная накладка крепится на верхнюю направляющую сдвижной двери, таким образом скрывая механизм двери. На межкомнатных дверях в качестве декоративной накладки (рисунок 2) используется стандартный добор шириной 150 мм.

Накладка крепится при помощи «финишных» гвоздей к ранее установленному бруску 50х70 мм (пункт 6 настоящей инструкции). Лицевая планка должна быть на 14 мм длиннее алюминиевой направляющей. Торцы раздвижного механизма закрываются отрезками от добора, которые крепятся на «финишные» гвозди на одном уровне с лицевой декоративной накладкой. На двустворчатой двери-купе доборы стыкуются. Саморезы закрываем декоративными заглушками.
