  1. Что такое коаксиальный дымоход для газового котла
  2. Устройство коаксиального дымохода для газового котла
  3. Размеры коаксиального дымохода для газового котла
  4. Наклон коаксиальной трубы газового котла
  5. Правила установки коаксиального дымохода для газового котла
  6. Схема коаксиального дымохода для газового котла
  7. Варианты установки коаксиального дымохода для газового котла
  8. Горизонтальный монтаж коаксиальной трубы газового котла
  9. Вертикальный монтаж коаксиального дымохода для газового котла
  10. Как собрать коаксиальную трубу для газового котла
  11. Как правильно установить коаксиальный дымоход газового котла
  12. Советы профессионалов
  13. Заключение

Что такое коаксиальный дымоход для газового котла

Метод заключается в двухрядном расположении труб, через которые выходят продукты горения, и поступает свежий воздух при работе двухкамерных котлов. Классическая система дымоотвода принудительно вытягивает воздух из помещения в камеру сгорания. Коаксиальная модель забирает воздух с улицы и загоняет его в топку.

Продукты горения выходят по внутренней трубе на улицу, а в сторону котла движется поток свежего воздуха. Происходит эффект теплообмена.

Принцип работы дымоотвода построен на притяжении потока наружного воздуха и отвода продуктов горения

Свежий воздух попадает в топку в прогретом состоянии, это повышает КПД работы газового котла. За счет теплообмена горячий воздух на выходе охладевает и выходит наружу не горячим, а теплым, что значительно снижает температуру трубы и позволяет отнести конструкцию дымоотвода к безопасным.

Конструкции различают по видам:

  1. Наружное и внутреннее расположение дымохода.
    Наружные устройства крепят к внешней части стены здания, для внутренних строят канал внутри помещения
  2. Утепленные и не утепленные конструкции. В регионах с холодными суровыми зимами специалисты рекомендуют утеплять канал. Однако это приводит к снижению эффективности работы за счет того, что сокращается подача кислорода в топку. Утепленные системы дымоотвода обеспечивают непрерывную работу отопительного оборудования при низких температурах воздуха.
    Утепление дымохода – обязательное действие для северных регионов
  3. Коллективные и индивидуальные системы дымоотвода.
    Коллективные размещают в случаях, если по стояку расположено несколько отопительных приборов
  4. Горизонтальное и вертикальное размещение.
    Методы установки подбирают для каждого дома индивидуально

Важное достоинство коаксиального способа в том, что забор воздуха для топки происходит с улицы. В результате при монтаже снижаются требования к необходимой вентиляции в помещении котельной.

Преимущества системы:

  • быстрый монтаж;
  • подходит для любого типа отопительного устройства;
  • хорошие показатели тяги при соблюдении всех правил установки;
  • возможность использования в многоэтажных домах;

Недостатки:

  • при монтаже требуется дополнительное согласование с Санэпиднадзором;

    Внимание! При работе двухканальной системы выделяется токсичный конденсат, требующий правильной утилизации. Изоляция трубы предотвратит его образование.

  • неправильный монтаж может привести к обледенению оголовка и снижению тяги.
    Заледенение оголовка – следствие неправильной организации дымоотвода

Устройство коаксиального дымохода для газового котла

Вся конструкция состоит из:

  • основного корпуса – прямых труб;
  • декоративных накладок;
  • тройников;
  • уплотнителей;
  • соединительных муфт, которые служат отводами на 90 0 и 45 0;
  • арматуры, переходников, комплектующих, хомутов и кронштейнов;
  • смотровых окон;
  • устройства для удаления конденсата.

Устройство коаксиального дымоотвода включает в себя несколько составляющих

Наружный канал выступает устройством охлаждения, который понижает температуру трубопровода на поверхности. Это позволяет не сооружать дополнительные конструкции для защиты от пожара.

Размеры коаксиального дымохода для газового котла

Согласно нормам безопасности, регламентируемым в СП 60. 13330, важно соблюдать следующие правила:

  • рекомендуют делать уклон горизонтального элемента на 3 0 в сторону газового прибора;
  • наибольшая длина от 3 до 5 м;
  • поворотные углы разрешено использовать не более 2 раз;
  • при размещении в кирпичной стене выполняют зазор 1 см;
  • щель закрывают безопасной накладкой;
  • канал дымоотвода в деревянном доме расширяют на 5 см от ширины дымоотвода и заделывают базальтовым утеплителем или огнестойкой монтажной пеной;
  • для прочистки устанавливают тройник с конденсатосборником;
    Требования к размещению дымоотвода обязательны к выполнению
  • наименьшее расстояние выхода не ниже 2 м от грунта.

Специалисты рекомендуют устанавливать систему дымохода строго в соответствии с инструкцией, поставляемой в комплекте с трубой.

Наклон коаксиальной трубы газового котла

По мнению одних мастеров уклон для отвода конденсата необходимо делать в сторону помещения, а другие утверждают, что он должен быть в сторону земли. Однако эти споры привели к тому, что производители создали устройство для сбора конденсата. При этом наклон необходимо устанавливать в сторону отопительного прибора.

Внимание! При наклоне трубы наружу в зимнее время возникает обледенение оголовка, что ведет к снижению тяги эффективности работы котла.

Специалисты-производители настоятельно рекомендуют делать уклон внутрь, т. к. длительная работа газового прибора при обледеневшем патрубке приводит к серьезной поломке устройства.

В случае уклона в сторону котла в камере горения собирается конденсат. Производители разработали конденсатосборник, который устанавливают внутри топки. Также специалисты разработали комплект, который содержит удлиняющую насадку для внутренней трубы дымоотвода. В нее встроена защитная спираль. При установке этого комплекта рекомендуют отверстия для забора воздуха располагать снизу.

Правила установки коаксиального дымохода для газового котла

Освещает порядок установки коаксиальной трубы для двухконтурного газового котла СНиП 2. 04.08-87 и 2.04.05-91. Несоблюдение рекомендаций приведет к тому, что работники газовой службы отказывают в приемке неверно установленного оборудования.

СНиП регламентирует:

  1. При внешнем размещении дымохода необходимо располагать оголовок не ниже 2 м от земли. Размер отверстия превышает диаметр трубы на 1 см в кирпичной стене, на 5 см – в деревянной.
  2. Канал дымоотвода монтируют на расстоянии 0,5м от окон и дверей. Окно, которое размещается над трубой, располагают на расстоянии выше 1 м.
  3. Стена находится в 30 см от дымоотвода. Для турбированных котлов значение увеличивают до 1 м.
  4. Обязательна установка сужающей диафрагмы.
  5. От соседних домов трубу дымохода располагают на расстоянии 1,5 м. Также недопустимо присутствие деревьев, хозяйственных построек и других объектов.
  6. В качестве утеплителя рекомендуют использовать базальтовую плиту.
  7. Недопустимо попадание конденсата на землю. Горизонтальную часть монтируют под углом к котлу и устанавливают комплект конденсатозаборника. В случае установки коллективного дымоотвода возникает необходимость согласования утилизации конденсата со службой Санэпиднадзора.
  8. При устройстве коллективного дымоотвода правила запрещают совершать подключение в единую сеть с принудительной и естественной системами отвода.
  9. Необходимость дополнительной прокладки участка допустима через служебное помещение, в котором не проживают люди. Длина нарощенного элемента при естественном отводе составляет до 3 м, при принудительном – до 5 м.
  10. Обслуживание дымохода необходимо обеспечивать каждый отопительный сезон осенью и весной. При проверке особое внимание уделяют герметичности стыков. При обнаружении скопления конденсата его удаляют.

Схема коаксиального дымохода для газового котла

На фото представлены чертежи коаксиального дымохода для газового котла:

Сравнение традиционного и двухконтурного метода дымоотводаРабота приточно-вытяжной системы строго регламентированаГоризонтальный метод установки приточно-вытяжного дымоотводаВарианты коллективного размещения дымоотвода для газовой колонкиСборка дымоотвода для традиционной колонкиРазмеры колена дымохода – важный параметрПростейший пример монтажа дымоотвода под силу даже начинающим строителямВоздушные потоки при работе приточно-вытяжной конструкции

Варианты установки коаксиального дымохода для газового котла

Выделяют горизонтальный и вертикальный методы монтажа оборудования. Выбор зависит от помещения котельной. Одно из важных условий: на стене монтажа не должно находиться никаких посторонний предметов.

В деревянном доме все элементы отопительной системы крепятся на металлический защитный лист

Горизонтальный монтаж коаксиальной трубы газового котла

Перед монтажом выясняют:

  • наличие построек и насаждений вблизи с установкой;
  • наличие дверных и оконных проемов у соседей;
  • близость окон и дверей в здании;
  • расстояние от патрубка до отверстия;
  • количество поворотных элементов;
  • необходимость нарастить трубу.

Собрав все указанные данные, показания сверяют с правилами СНиП. Если все требования выполнимы, то переходят к непосредственному монтажу коаксиального дымоотвода. Если выполнить требования невозможно, то выбирают вертикальный способ установки системы дымоотвода.

Угол наклона специалисты советуют выполнять, следуя рекомендациям производителя газового котла. Для двухконтурного типа рекомендуют уклон делать в сторону котла, для классического устройства его выполняют в сторону земли. Если производят наклон трубы наружу, то специалисты советуют утеплить канал.

Вертикальный монтаж коаксиального дымохода для газового котла

В случаях, когда горизонтальным способом невозможно возвести отопительную конструкцию, применяют вертикальную установку коаксиального дымохода для газового котла. Когда возникает необходимость постройки шахты через кровельную конструкцию, следует помнить о вопросах пожарной безопасности и применять в монтаже изолирующие патрубки и защитные кожухи. В качестве изоляционного материала применяют огнестойкие изолирующие элементы.

Внимание! Специалисты рекомендуют оставлять воздушный зазор между участком кровельного перекрытия и трубой. Однако место выхода тщательно заделать и накрыть плотным кожухом.

Варианты вертикального монтажа трубы наконечника

Монтаж производят одним из 2 способов: внешним или внутренним. Специалисты рекомендуют производить теплоизоляцию любым из выбранных методов.

Как собрать коаксиальную трубу для газового котла

Сборку системы выполняют в следующем порядке:

  • основу соединяют с выводом из котла;
  • фиксируют нижнюю часть трубы при помощи хомута;
  • крепят элементы;
  • стыки обрабатывают герметиком;
  • проверяют работоспособность конструкции и производят первый запуск.

Внутренняя часть коаксиального дымохода

Согласно правилам, на отрезок трубы в 3 м устанавливают 3 фитинга или 2 колена. Все места стыков плотно и тщательно прижимают друг к другу. Чем меньше мест соединений, тем надежнее система.

Как правильно установить коаксиальный дымоход газового котла

Каждый производитель коаксиального дымохода для газового котла снабжает комплект инструкцией по эксплуатации для потребителя. Ошибки, совершаемые при монтаже, могут привести к поломке оборудования. Монтажные работы производят в последовательности:

  1. Устанавливают котел, вымеряют центр дымохода, просверливают отверстие в стене, при необходимости заполняют пространство базальтовой плитой или огнестойкой монтажной пеной.
  2. Собирают коаксиальную систему.
  3. Наружу выводят трубу и проверяют угол наклона.

После завершения процесса монтажа обязательно проверяют герметичность стыков

Советы профессионалов

Надежное соединение труб обеспечат переходные узлы. Все стыки необходимо покрывать герметиком и защитным кожухом.

Чтобы газовое оборудование было принято на гарантию сервисным центром, необходимо устанавливать рекомендованную коаксиальную систему дымохода для выбранного котла.

Не следует пренебрегать помощью специалистов и производить установку самостоятельно без должного опыта.

Неверный расчет приводит к изменению температуры на выходе и повышению образования конденсата. В результате чего на оголовке скапливается лед. Обязательно устанавливать металлические щиты в деревянных помещениях.

Защитные узлы увеличивают стоимость конструкции, при этом повышают ее производительность. При вертикальном способе монтажа всегда устанавливают клапан для увеличения тяги и комплект сбора конденсата.

Горизонтальные системы снабжают дополнительно модулем антиобледенения, ветровой защитой и диафрагмой.

Заключение

Соблюдая правила установки коаксиального дымохода для газового котла, можно продлить срок действия отопительного оборудования. Удобное в монтаже устройство способно упростить проживание в частном доме.

принцип действия и конструкция, требования к монтажу

Краткое содержание

  • 1 Устройство коаксиальных дымоходов и принцип работы
  • 2 Достоинства и недостатки технологии
  • 3 Разновидности и описание
  • 4 Особенности выбора размера устройства
  • 5 Технология установки коаксиального дымохода своими руками пошагово
  • 6 Особенности и правила монтажа

Каждому человеку хочется, чтобы в его доме всегда было тепло. От этого зависит комфорт семьи. Люди без централизованного отопления должны об этом заботиться самостоятельно. Помимо установки котла и прочих элементов, нужно предусмотреть сооружение дымохода. Благодаря этому устройству дым не будет попадать в помещение. Одним из инновационных решений считается коаксиальный дымоход. При этом важно понимать, как он устроен.

Коаксиальный дымоход обладает определенными конструктивными особенностями.

Устройство коаксиальных дымоходов и принцип работы

Под этим термином понимают особую систему подачи воздуха и выведения газов из котла отопления. Конструктивно сооружение напоминает трубу в трубе. По сути, коаксиальностью называют совпадение осей. При этом 2 элемента размещают таким образом, что их оси должны совпадать. В этом случае применяются 2 трубы различного диаметра.

Конструктивные особенности дымохода такого типа позволяют ему выполнять несколько функций.

Устройство гарантирует постоянное поступление воздуха, что требуется для нормального процесса горения. Также конструкция успешно выводит продукты сгорания.

По длине она обычно составляет максимум 2 м. В большинстве случаев устройства делают горизонтальными. Однако допустимо и вертикальное расположение.

В стандартный комплект входят такие модули:

  • Прямые трубы. Из них состоит дымоотвод.
  • Тройник. Его монтируют в систему лишь при использовании 2 или больше котлов.
  • Соединительные детали. К ним относятся муфты. Также применяются отводы на 45 и 90 градусов.
  • Устройство для сбора конденсата. Этот вариант обязательно предусматривают для каждого вертикального элемента. Его дополняют водяным затвором, что помогает избежать снижения давления газо-воздушной смеси внутри дымохода.
  • Детали с ревизионным отверстием. Они нужны для осмотра и очищения системы.
  • Входные и выходные насадки. Их поставляют в комплекте с оголовками. Такие системы применяются для выведения продуктов сгорания и забора чистого воздуха. Важно устанавливать выходную насадку в отдалении от зоны забора воздуха. Это препятствует смешиванию с отработанными газами.
  • Арматура для крепления. Сюда входят фланцы, хомуты, кронштейны.
  • Переходник. Этот элемент используется с целью соединения системы и котла.
  • Уплотнения. Эти элементы нужны, чтобы обеспечить герметичность прохождения трубы через крышу или стену.
  • Декоративные накладки. Они представляют собой фланцы, которые закрывают зоны прохода ствола дымохода через строительные сооружения.

Все элементы коаксиальных дымоходов изготавливаются из нержавейки или оцинкованной стали. Эти материалы отличаются прочностью, легкостью и стойкостью к влиянию повышенных температур.

В структуру дымохода входят специальные трубы.

Отдельные элементы делают из термостойкого пластика. Также для этого могут использоваться алюминиевые сплавы. Для сооружения стыков используются уплотнители. Их делают из термостойких полимеров. Они способны выдержать температурные параметры около 230-250 градусов.

Достоинства и недостатки технологии

Применение коаксиального дымохода для газового котла обладает множеством плюсов. К наиболее важным преимуществам относят следующее:

  • Поступление кислорода с улицы. При этом конструктивном решении кислород, который нужен для горения газа, берется с улицы. Обыкновенные котлы поглощают воздух из помещения. Это приводит к тому, что в нем становится душно.
  • Уменьшение потерь тепла. Это связано с тем, что поступление свежего воздуха осуществляется по наружной трубе, нагревающейся от внутренней. Потому воздух тоже является теплым. Такое сооружение существенно уменьшает потери тепла отопительной магистрали.
  • Экологичность процесса. Благодаря высокому КПД газ в котле полностью сгорает. Это препятствует появлению выбросов, которые приносят вред людям и экологии.
  • Отсутствие риска возгорания. При этом конструктивном решении наружная труба нагревается, а внутренняя — охлаждается. Таким образом, при соприкосновении легковоспламеняющихся предметов с дымоходом не будет высокой температуры, которая нужна для воспламенения.
  • Отсутствие дыма или угарного газа в помещении. Никому не нравится сильный запах дыма от печи. К тому же он негативно влияет на человеческий организм. Поскольку в коаксиальную конструкцию попадает кислород, который требуется для горения, все процессы протекают в закрытой камере. Как следствие, ничего не попадает в помещение и нет нужды вдыхать дым или делать вытяжку.
  • Широкий ассортимент. Такое оборудование имеет много видов. Потому можно выбирать его для систем разной мощности.
  • Компактные размеры. Для коаксиальных дымоходов характерны небольшие габариты. Потому они не занимают много места в помещении.

Легкость монтажа играет важную роль. Сборка и установка конструкции отличаются простотой. Ее можно использовать для одноконтурных и двухконтурных котлов.

Данное конструктивное решение обладает и определенными недостатками. К ним относят следующее:

  • Высокая стоимость современных моделей генераторов тепла, которые оснащаются такими элементами.
  • Риск скопления конденсата в воздухопроводном канале. Это влечет его обледенение в морозную погоду. Проблема обусловлена концентрическим размещением труб для горячих и холодных потоков.
  • Вероятность промерзания внутренних элементов котла при невысокой температуре воздуха. Она появляется вследствие минимальной длины дымохода.

Наружная конструкция располагается на внешней части постройки.

Разновидности и описание

Существует несколько разновидностей конструкции «труба в трубе». При этом каждая из них отличается своими индивидуальными особенностями.

В зависимости от размещения коаксиальные дымоходы бывают наружными и внутренними. Первые располагаются на внешней части здания и фиксируются непосредственно на фасаде. Однако такие сооружения негативно отражаются на внешнем виде здания. Потому их лучше располагать на внутренних частях строения. Характерной особенностью наружного дымохода считается простота крепления и обслуживания.

Внутренние конструкции можно установить в специальных шахтах. Их размещают внутри зданий и отделяют от жилых помещений. Иногда в качестве подобных шахт применяют стандартные дымоходы.

Обязательно нужно следить, чтобы размеры и устройство конструкции отвечало требованиям противопожарной безопасности. Внутренние дымоходы довольно сложно крепить и обслуживать.

Также устройства бывают утепленными и неутепленными. В холодную погоду канал, который подает воздух в систему, нередко промерзает. В такой ситуации объем кислорода, поступающего в камеру сгорания, резко сокращается. Это негативно влияет на функции отопительного устройства. Иногда его работа вообще останавливается.

Потому в условиях длительного наличия низких температур и при сильных зимних морозах нужно ставить утепленные системы. Они характеризуются наличием дополнительной трубы. Между нею и наружной деталью размещают слой негорючего теплоизолятора. Это помогает избежать промерзания сооружения. Система включает 3 детали, которые вложены друг в друга.

Свободную зону между 2 крайними деталями нужно утеплить. Это помогает хорошо защитить воздушный канал от промерзания и обледенения.

Чтобы сооружение не промерзало, нужно использовать утеплитель.

Также коаксиальные дымоходы бывают горизонтальными и вертикальными. Изначально конструкции делали горизонтально ориентированными. Однако на практике такое размещение можно применять не всегда. Большую часть этого типа сооружений делают смешанными.

В таких конструкциях могут присутствовать вертикальные или горизонтальные зоны. Это связано с местом размещения источника отопления в помещении. Иногда могут сооружаться вертикальные дымоотводы. Однако это допустимо использовать лишь для котлов для принудительной тяги.

Сооружения бывают горизонтальными и вертикальными.

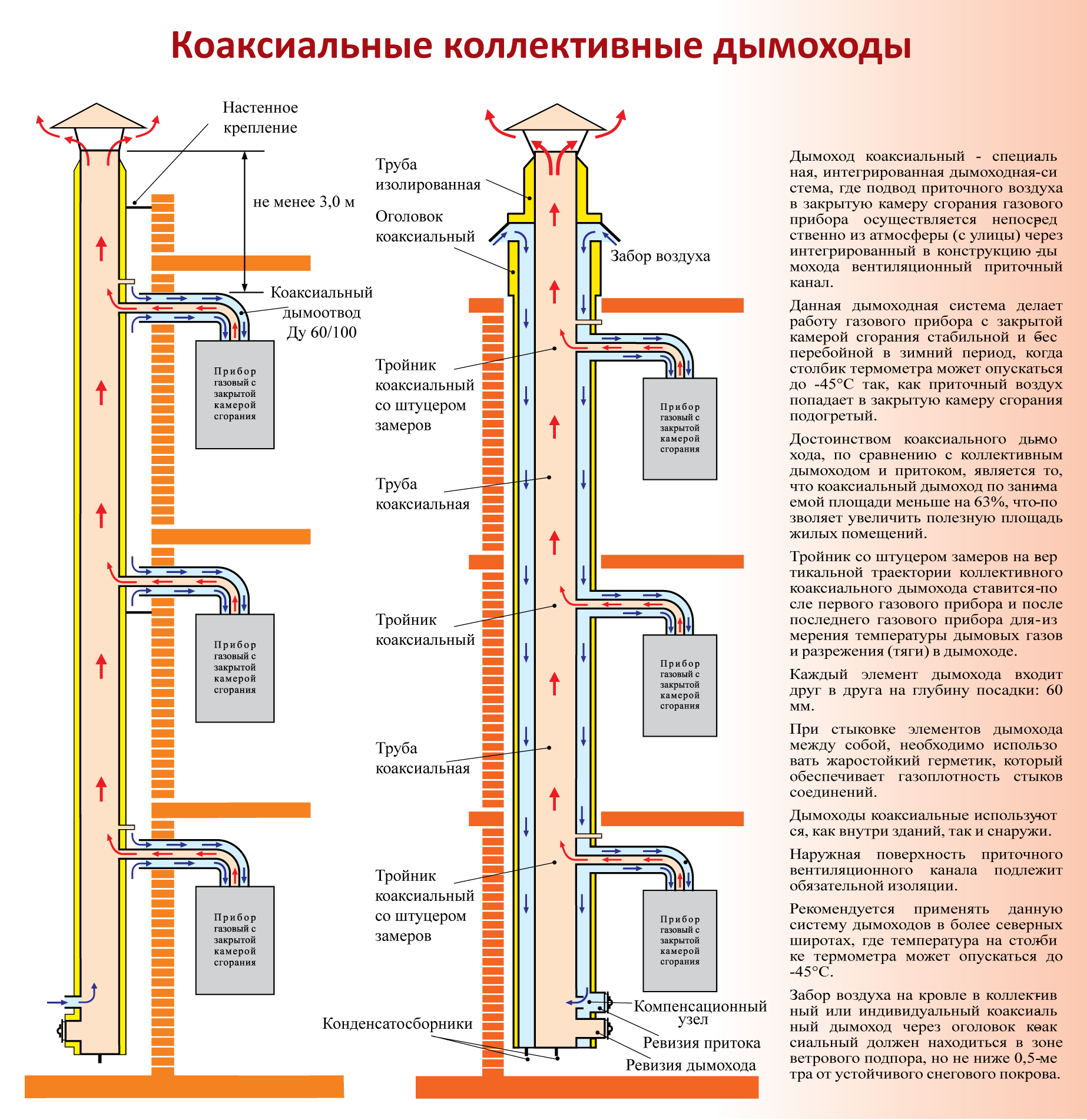

Еще одна классификация включает коллективные и индивидуальные конструкции. Для обслуживания одного источника отопления применяют индивидуальные дымоходы. Они представляют собой простые системы без разветвлений. Для таких сооружений характерна разная конфигурация.

Чтобы работать с несколькими котлами, нужен коллективный дымоотвод. Он представляет собой шахтную систему, включающую несколько веток. При этом каждая из них ведет к одному из генераторов тепла. Конструкцию можно направлять только вертикально.

Особенности выбора размера устройства

В технических документах, которые входят в комплект с дымоходом, обязательно указывают его диаметр.

Данный параметр обозначают как 2 цифры, которые записываются через дробь. Первое значение показывает диаметр внутренней трубы, а второе — внешней.

Выбрать нужный размер не составляет труда. Он должен быть указан в паспорте котла, который планируется соединить с дымоходом.

При этом важным параметром в данном случае является не только диаметр системы. Обязательно следует принимать во внимание и ее длину. Этот показатель обозначают как сумму длин всех зон дымоотвода.

Этот параметр обладает определенными ограничениями, которые отмечаются в монтажной инструкции. Его измеряют в метрах.

Все ключевые нюансы обязательно присутствуют в таблице подбора. Ее прикладывают к технической документации оборудования, используемого для отопления.

Технология установки коаксиального дымохода своими руками пошагово

Если дымоотвод ставится горизонтально, собирать составляющие конструкции нужно заранее. После чего им придают горизонтальное положение посредством крепежных деталей.

Для установки конструкции нужно сделать следующее:

  1. Определить зону вывода устройства и сделать разметку.
  2. Сделать в стене отверстия для выведения дымового канала.
  3. Сделать воздушную прослойку между трубой и перекрытием.
  4. Изолировать зону прохода через стену. Для этого можно воспользоваться любым негорючим материалом.
  5. При осуществлении прохода через крышу хорошо герметизировать выход. Также его нужно накрыть защитным кожухом.
  6. Подключить коаксиальный дымоход к источнику отопления при помощи тройника или колена.
  7. При установке двухконтурного котла использовать переходной узел.
  8. Хорошо закрепить все стыки деталей. Это необходимо сделать хомутами.
  9. Разместить выходной патрубок отопительного устройства сверху или сбоку. От его расположения зависит, какие переходные детали потребуется использовать.
  10. При размещении выходного патрубка сбоку обязательным является наличие горизонтальной части трубы.

Для защиты дымоотвода от обледенения в морозы стоит использовать теплоизолирующие элементы.

Монтаж конструкции обладает определенными особенностями.

Особенности и правила монтажа

Коаксиальные дымоходы можно направить горизонтально или вертикально. Оптимальным решением считается первый вариант. Он является более простым и занимает меньше места.

При этом важно придерживаться следующих правил:

  • Расстояние от трубы до поверхности земли с наружной части должна должно быть минимум 2 м.
  • Трубу нужно разместить по горизонтали минимум в 50 см от дверей, окон, отверстий для вентиляции.
  • Аналогичный интервал до перечисленных объектов требуется сделать и по вертикали.
  • Если над вентиляцией есть окно, интервал до его нижнего края должен быть минимум 1 м.
  • Свободную зону перед коаксиальной трубой делают размером минимум 1,5 м. Это значит, что поблизости не может быть заборов, столбов, стен или других аналогичных преград.
  • При отсутствии особого устройства для сбора конденсата трубу стоит расположить под уклоном к поверхности земли. Он может составлять 3-12 градусов.
  • Выводить дымоходный канал можно только на улицу. Он не должен выходить в другое помещение.

Коаксиальный дымоход считается современным приспособлением, которое позволяет пользоваться отопительным оборудованием с минимальным риском для здоровья человека. Применение конструкций такого типа делает жизнь в частном доме более комфортной.

Сергей

sergii852@gmail. com

| + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Установка для добычи гелия. Часть 3. Коаксиальные кабели и разъемы

Во второй части этой серии статей по установке для добычи гелия в жилых помещениях мы обсудили выдвижную мачту из стекловолокна, которую я использовал для этой установки. В третьей части мы подробно рассмотрим используемый коаксиальный кабель, используемые РЧ-разъемы и РЧ-адаптеры. Сюда входят ответы на такие вопросы, как: «Какой именно коаксиальный кабель я использовал?», «Откуда я взял коаксиальный кабель?», «Какие концевые соединители кабеля я использовал?», «Как все установить», «Как Я зачищаю концы коаксиала, чтобы установить разъемы?», «Как и зачем я использовал грозовой разрядник?», как провести его через стену, а также чего НЕ делать и чего избегать. Это будет всеобъемлющим.

Какой коаксиальный кабель следует использовать для добычи гелия?

Я купил катушку 500 футов коаксиального кабеля LMR-400 в The Wireman. Давний и авторитетный источник коаксиального кабеля. Есть МНОЖЕСТВО авторитетных источников, но именно здесь я нашел свой. У меня есть несколько установок для майнинга гелия в самых разных местах, и я получил катушку, так как мне нужно сделать несколько запусков разной длины. Я хотел максимизировать свой выигрыш, уменьшив дополнительную длину, избегая использования каких-либо «готовых» перемычек, гарантируя, что коаксиальный кабель НЕ провисает. Смотрите картинку ниже:

Какие коаксиальные разъемы и адаптеры следует использовать для добычи гелия?

Я использовал следующее:

5 обжимных штыревых разъемов типа N для коаксиального кабеля LMR-400

1 обжимной штекер RP-SMA для коаксиального кабеля LMR-400 переходник типа N «мама» на переборку

1x тип N «папа» на тип N «мама» под прямым углом

1x грозовой разрядник, работающий на частоте 915 МГц с соответствующими разъемами тип N «мама» на тип «мама»

Какие инструменты я использовал?

Я использовал следующее:

1x рулетка

1x универсальный нож

1x коаксиальный уплотнитель

1x черная изолента

1x паяльник

1x рулон припой (также продается в простых в использовании «тюбиках»)

1x обжимной инструмент с храповым механизмом и обжимная матрица с шестигранником . 429

1x большие бокорезы

1x маленькие (тонкие) бокорезы

1x плоскогубцы

1x большие тиски (можно использовать примерно что-нибудь, чтобы держать коаксиальный кабель, когда вы паяйте его, что может дать вам дополнительную пару рук.Коаксиальный кабель может нагреваться, поэтому вы не хотите его держать.)

1x Стандартный омметр

Измерение длины коаксиального кабеля

Вам нужно не только принять во внимание высоту мачты, но и подумать о том, куда должен пройти коаксиальный кабель. Вдоль крыши, вниз по стене и любым поворотам коаксиального кабеля. Любые повороты коаксиального кабеля должны иметь приличный радиус и никогда не изгибаться под углом 90 градусов, так как это может привести к повреждению коаксиального кабеля. Я измерил расстояние от вершины мачты вниз по моему дому до земли, а затем обратно до того места, где я установил свой грозовой разрядник. Я измерил в общей сложности 48 футов и отрезал кусок коаксиального кабеля длиной 50 футов.

Затем я измерил расстояние от того места, где был мой грозовой разрядник, до того места, где должен был быть мой «переборочный» адаптер, который включает в себя немного больше для поворотов с большим радиусом. В этом забеге будет 2 хода. Я измерил 4,25 фута и отрезал кусок коаксиального кабеля длиной 5 футов.

Последний коаксиальный кабель — это короткая перемычка с внутренней стороны адаптера «переборки» туда, где должен был сидеть мой майнер. Я хотел, чтобы это было скрыто, чтобы моя жена не злилась на меня, поэтому я поместил майнер в поддельный завод =). Я измерил 1 фут и отрезал кусок коаксиала по 1 футу.

Ниже я объясню, как установить штыревой обжимной разъем типа N на коаксиальный кабель LMR-400.

Зачистка коаксиального кабеля

Сначала обрежьте кабель до нужной длины, а затем снимите черную оболочку примерно на 0,54 дюйма. Когда куртка будет раздета, отрежьте тесьму/фольгу на расстоянии 0,23 дюйма от свежеобрезанного конца. Наконец, обрежьте диэлектрик на 0,12 дюйма от свежего конца до центрального проводника. Оплетку необходимо обрезать дальше диэлектрика, чтобы ни одна оплетка или фольга не касалась центрального проводника, что может привести к короткому замыканию.

Примечание. По возможности не надрезайте оплетку, диэлектрик и центральный проводник. Лужение центрального проводника не требуется, если контакт должен быть обжат. Для метода пайки олудите центральный проводник, если он многожильный. очень туго скрутите центральный проводник перед лужением.

I

Выбор метода установки:

Наденьте внешнее кольцо на коаксиальный кабель, как показано ниже. Слегка расправьте оплетку, чтобы можно было вставить основной корпус разъема. Важно: не вычесывайте косу.

Поместите центральный контакт на центральный проводник коаксиального кабеля так, чтобы он упирался в диэлектрик кабеля. Центральный проводник должен быть виден через припой/смотровое отверстие контакта.

Обожмите или припаяйте контакт следующим образом:

Метод обжима Используйте 7505-DIE-400 с шестигранником 0,128 и 0,10, установленным в обжимную рукоятку 7505-HANDLE с храповым механизмом для центрального штифта. Начните с использования большого шестигранника 0,128 в месте обжима штифта. в зависимости от используемого коаксиального кабеля вам может понадобиться шестнадцатеричный код 0,10, чтобы установить безопасное соединение. (НЕ ПЕРЕЖИМАЙТЕ / НЕ РАЗМЫВАЙТЕ ЦЕНТРАЛЬНЫЙ ПРОВОДНИК)

Метод пайки Убедитесь, что отверстие для пайки направлено вверх. Прикоснитесь паяльником к нижней стороне центрального контакта прямо под отверстием для пайки. Прикоснитесь припоем к центральному проводнику через отверстие для пайки на центральном контакте. Дайте теплу от металла расплавить припой, чтобы он проник в центральный штифт. Как только припой расплавится, для соединения потребуется совсем немного припоя. Не допускайте, чтобы припой скапливался над отверстием для пайки. Снаружи центрального штифта не должно быть препятствий для вставки. Не перегревайте центральный контакт, это может вызвать вздутие диэлектрика коаксиального кабеля.

Установка основного корпуса:

Установите узел кабеля с уже прикрепленным центральным штифтом в основной корпус разъема. Рифленая часть основного корпуса скользит под оплетку коаксиального кабеля. Вставьте кабель в основной корпус, пока центральный штифт не защелкнется в диэлектрике разъема.

Наденьте наконечник (помещенный на коаксиальный кабель в начале шага 2) по оплетке и полностью прижмите к корпусу разъема. Используя 0,429шестигранник 7505-DIE-400, установленный в обжимную рукоятку с храповым механизмом 7505-HANDLE, обожмите наконечник в месте, показанном на рисунке ниже (на наконечнике, но прямо напротив основного корпуса разъема).

F

Окончательное тестирование:

Когда это будет завершено, в качестве окончательного теста, вы всегда должны проверять сопротивление от центрального штифта до корпуса с помощью омметра по шкале низкого сопротивления. Убедившись, что на другом конце коаксиального кабеля нет коротких замыканий между оплеткой и центральным контактом, вы должны увидеть бесконечное сопротивление (разомкнуто).

После проверки этот соединитель можно использовать. Повторите это на каждом конце коаксиального кабеля, где это необходимо. Мне пришлось использовать 5 для моей установки.

Часто задаваемые вопросы по установке разъема

1.) Центральный штырь не входит в центральный проводник моего коаксиального кабеля.

Это может быть одно из двух. Если у вас на коаксиальном кабеле сплошной центральный проводник, убедитесь, что центральный проводник круглый. Когда вы отрезаете коаксиальный кабель по длине, диагональный резак отрезает, прикладывая огромное усилие к небольшому участку поверхности, что может «сплющить» центральный проводник. Используйте плоскогубцы, чтобы вернуть центральному проводнику круглую форму, и это должно сработать. Если вы используете коаксиальный кабель с скрученным центральным проводником, при разрезании коаксиального кабеля жилы центрального проводника могут «сплющиться», что может привести к ослаблению обмотки центральных жил. Возможно, вам придется снова сжать нити вместе с помощью плоскогубцев, одновременно скручивая нити как можно плотнее, чтобы диаметр центрального проводника был меньше. Если это не сработает, вы можете использовать свои маленькие бокорезы, чтобы отрезать 3-4 жилы оголенного центрального проводника, что немедленно уменьшит диаметр обмотки. Некоторые люди будут возмущаться этим, но как только вы его припаяете, какая разница… Это все в одной связке, так что… ммм =) Я буду делать гелий, а они не будут.

2.) Я расплавил диэлектрик коаксиального кабеля.

Вы определенно хотите избежать этого, где это возможно. Прикладывая паяльник под место пайки, тепло быстро поднимается, нагревая рабочую зону. Вы захотите, чтобы припой был на работе в том месте, где будет производиться пайка. Как только припой начнет течь, налейте ровно столько, чтобы образовалось покрытие на центральном проводнике и чтобы припой скапливался и заполнял «отверстие» сбоку центрального проводника. Это обеспечит наилучшее соединение, предотвратит отрыв центрального контакта и сделает так, что центральный проводник будет нуждаться в прямом нагреве только в течение очень короткого времени.

Начнем с установки обжимного разъема RP-SMA на кусок коаксиального кабеля. Этот процесс одинаков для всех типов коаксиальных кабелей, которые подходят к этому штекерному обжимному разъему RP-SMA. Эти разъемы подходят для широкого спектра типов коаксиальных кабелей, включая: RG-11, RG-213, RG-213/U, RG-393, RG-393/U, RG-8, RG-8/U, RG-8A. , RG-83, LMR-400, LMR-400 Ultraflex, Belden 7810A, Belden 8216, Belden 83269, Belden 83284, Belden 84316 и другие коаксиальные кабели с наружным диаметром 0,39 и 0,405 дюйма.

Определите все части разъема (3 части):

Каждый разъем состоит из одного узла корпуса (вилки), одного заднего наконечника (обжимной гильзы) и одного центрального штифта (контакт штекера).

Зачистка коаксиального кабеля:

Сначала обрежьте кабель до нужной длины, а затем снимите черную оболочку примерно на 0,54 дюйма. Когда куртка будет раздета, отрежьте тесьму/фольгу на расстоянии 0,23 дюйма от свежеобрезанного конца. Наконец, обрежьте диэлектрик на 0,12 дюйма от свежего конца до центрального проводника. Оплетку необходимо обрезать дальше диэлектрика, чтобы ни одна оплетка или фольга не касалась центрального проводника, что может привести к короткому замыканию.

Примечание. По возможности не надрезайте оплетку, диэлектрик и центральный проводник. Лужение центрального проводника не требуется, если контакт должен быть обжат. Для метода пайки олудите центральный проводник, если он многожильный. очень туго скрутите центральный проводник перед лужением.

Выбор метода установки:

Наденьте внешнее кольцо на коаксиальный кабель, как показано ниже. Слегка расправьте оплетку, чтобы можно было вставить основной корпус разъема. Важно: не вычесывайте косу.

Поместите центральный контакт на центральный проводник коаксиального кабеля так, чтобы он упирался в диэлектрик кабеля. Центральный проводник должен быть виден через припой/смотровое отверстие контакта. Обожмите или припаяйте контакт следующим образом:

Метод обжима

Используйте 7505-DIE-400 с шестигранником 0,128 и 0,10, установленным в обжимную рукоятку 7505-HANDLE с храповым механизмом для центрального штифта. Начните с использования большого шестигранника 0,128 в месте обжима штифта. в зависимости от используемого коаксиального кабеля вам может понадобиться шестнадцатеричный код 0,10, чтобы установить безопасное соединение. (НЕ ПЕРЕЖИМАЙТЕ / НЕ РАЗМЫВАЙТЕ ЦЕНТРАЛЬНЫЙ ПРОВОДНИК)

Пайка Метод

Убедитесь, что отверстие для пайки направлено вверх. Прикоснитесь паяльником к нижней стороне центрального контакта прямо под отверстием для пайки. Прикоснитесь припоем к центральному проводнику через отверстие для пайки на центральном контакте. Дайте теплу от металла расплавить припой, чтобы он проник в центральный штифт. Как только припой расплавится, для соединения потребуется совсем немного припоя. Не допускайте, чтобы припой скапливался над отверстием для пайки. Снаружи центрального штифта не должно быть препятствий для вставки. Не перегревайте центральный контакт, это может вызвать вздутие диэлектрика коаксиального кабеля.

Установка основного корпуса:

Установите узел кабеля с уже прикрепленным центральным штифтом в основной корпус разъема. Установите кабель в сборе с уже прикрепленным центральным штифтом в основной корпус разъема. Рифленая часть основного корпуса скользит под оплетку коаксиального кабеля. Вставьте кабель в основной корпус, пока центральный штифт не защелкнется в диэлектрике разъема.

Наденьте наконечник (помещенный на коаксиальный кабель в начале шага 2) по оплетке и полностью прижмите к корпусу разъема. Используя 0,429шестигранник 7505-DIE-400, установленный в обжимную рукоятку с храповым механизмом 7505-HANDLE, обожмите наконечник в месте, показанном на рисунке ниже (на наконечнике, но прямо напротив основного корпуса разъема).

F

Окончательное тестирование:

Когда это будет завершено, в качестве окончательного теста, вы всегда должны проверять сопротивление от центрального штифта до корпуса с помощью омметра по шкале низкого сопротивления. Убедившись, что на другом конце коаксиального кабеля нет коротких замыканий между оплеткой и центральным контактом, вы должны увидеть бесконечное сопротивление (разомкнуто). На этом установка вилочного обжимного соединителя RP-SMA завершена, и соединитель готов к использованию!

Герметизируйте ваши соединения от атмосферных воздействий

Хороший дополнительный шаг к использованию коаксиального уплотнения для герметизации точек соединения, где вы использовали только обжим. См. рисунки ниже:

Установка адаптера «переборка» или «сквозь стену»

Для этого вам понадобится сверло Форстнера 5/8 дюйма или 3/4 дюйма. Просверлите стену в том месте, где вы хотите, и установите все части переходника с внутренней резьбой типа N на переборку типа N с внутренней резьбой. Я использовал 3 дюйма, так как проходил через 1,25 дюйма материала. Вам может понадобиться больше или меньше длины, и мы предлагаем модели длиной от 1,125 дюйма до 12 дюймов.

Установите грозовой разрядник

Я использовал металлический кронштейн, который был у меня под рукой, но вы можете использовать для этого любой угловой кронштейн 90 градусов. Я установил это так, чтобы он указывал вверх и вниз. Молния всегда выбирает кратчайший путь к земле. Я оставил достаточно коаксиального кабеля, чтобы он развернулся у земли, а затем поднялся к моему разряднику. Затем мой разрядник прикрепляют медным проводом 20-го калибра к восьмифутовому заземляющему стержню, вбитому в землю.

Я сделал все это, потому что оплетка и оболочка коаксиального кабеля не помешают молнии прорваться и достичь земли. Это моя первая линия защиты от удара, и разрядник получит любой остаточный импульс, который пройдет через мою петлю, чтобы вернуться обратно. Всегда полезно иметь несколько способов свести на нет урон от молнии! Если вы можете придумать больше, дайте мне знать!

Подключай все это!

К этому моменту все основные элементы должны быть собраны и их нужно только соединить. Вы можете сделать все это самостоятельно или дождаться Части 4. Здесь я собираюсь рассказать, как подключить все это, проложить кабели и общие предметы домашнего обихода, которые будут поддерживать ваш HNT в рабочем состоянии на долгие годы и только не будьте слишком навязчивы (в моем случае к миссис).

Пропустили часть 1? Нажмите ниже!

Нажмите здесь, чтобы перейти к части 1

Подключение 60VAC/90 В переменного тока, коаксиальная мощность

E3-2 поддерживает линейное питание 60 В переменного тока или 90 В переменного тока, подаваемое по коаксиальному кабелю. В этом разделе описывается, как установить и подключить коаксиальный блок питания 60/90 В переменного тока.

Шасси E3-2 оснащено двумя (2) портами ввода кабеля для коаксиального кабеля питания, по одному на каждом конце шасси. Поскольку E3-2 не поддерживает «сквозное» коаксиальное питание, вы можете использовать только один порт, а не оба. Коаксиальные порты ввода питания (P6, P3) расположены на половине интерфейсного модуля (PON + WAN) корпуса E3-2, со стороны шарниров.

Предпосылки

Перед выполнением процедуры установки коаксиального кабеля должны быть выполнены следующие условия:

  • Убедитесь, что коаксиальные модули питания установлены.

    Примечание: Инструкции по установке см. в разделе Установка модулей питания.

  • Убедитесь, что модуль устройства защиты от перенапряжения (SPD) коаксиального кабеля вставлен и надежно закреплен, с правильной ориентацией, как показано на рисунке.

    Примечание: При правильной ориентации текст «SPD» на модуле защиты от перенапряжения должен быть направлен в ту же сторону, что и маркировка на интерфейсных модулях PON.

  • Установите шунт питания коаксиального кабеля (перемычку) в соответствующее гнездо для ввода кабеля питания:
    • Если коаксиальный кабель питания входит с левой стороны корпуса (относительно изображения ниже), установите шунт в гнездо 1.
    • Если коаксиальный кабель питания входит с правой стороны корпуса (относительно изображения ниже), установите шунт в гнездо 2.

    Примечание: Шунт крепится к зажиму на лотке для сращивания волокон. Снимите шунт с зажима сплайс-лотка и установите его в гнездо, соответствующее входу силового кабеля (слева или справа).

    Примечание: E3-2 не поддерживает сквозную передачу коаксиального кабеля , поэтому коаксиальный силовой кабель может входить только с одной стороны корпуса E3-2 и не должен выходить с другой стороны. Поэтому можно использовать только один внутренний шунт , помещаемый в левый или правый разъем шунта в соответствии с местом ввода коаксиального силового кабеля (слева или справа).

  • Если силовой кабель OSP еще не оснащен гайкой с резьбовым сальником (для водонепроницаемого соединения с отверстием для ввода кабеля), убедитесь, что такой сальник установлен на кабеле перед вводом в корпус E3-2.

    ВНИМАНИЕ! Перед выполнением этой процедуры источник питания должен быть отключен или выключен.

Для подключения коаксиального источника питания 60/90 В переменного тока

  1. Подготовьте разъем коаксиального кабеля («жало»):
    1. Найдите калибр «5/8» (5/8 дюйма) на внешнем крае шасси E3-2, расположенный рядом с кабелем P4. входное отверстие.

      Примечание: Будьте осторожны! НЕ ИСПОЛЬЗУЙТЕ калибр PG11, расположенный на противоположной стороне корпуса рядом с отверстием для ввода кабеля P1. Калибр PG11 оставляет жало слишком коротким для подключения к внутренней схеме, что приводит к невозможности подключения питания.

      Используйте калибр 5/8

      Не используйте калибр PG11!

    2. Совместите и удерживайте разъем «stinger» напротив 5/8-дюймового калибра так, чтобы центральный штырь выступал за отметку (небольшой выступ справа от заземляющих винтов). Если штифт «жала» слишком короткий, выбросьте разъем и приобретите более длинный. Обрежьте булавку «жало» по размеру снаружи от линии разреза.

      Вырезать за пределами отметки

    3. При необходимости подпилите отрезанный кончик жала.
  2. Установите разъем «stinger» для коаксиального кабеля в один из портов ввода коаксиального кабеля питания, расположенных на любом конце корпуса (P6 или P3).
    1. Снимите заглушку входного порта с выбранного входного порта P6 или P3 (показан порт P6).

      Заглушка установлена ​​

      Заглушка удалена

    2. Аккуратно выровняйте коаксиальный разъем во входном порту (со штифтом в центре) и плотно вставьте штифт в гнездо, затягивая вручную резьбовое соединение (с крутящим моментом 12 футо-фунтов).

    ВНИМАНИЕ! Перед выполнением следующего шага источник питания должен быть отключен или выключен.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2024 © Все права защищены
