Как установить одноклавишный выключатель света? Этим вопросом хоть раз в жизни задается любой человек, ведь эти самые выключатели есть в каждой комнате дома или квартиры. И без оных включить свет ну никак не получится. Вот и приходится производить монтаж одноклавишного выключателя своими руками. Но не такое это простое занятие, как может показаться на первый взгляд, поэтому мы решили рассказать о том, как правильно установить выключатель света, какие инструменты нужны. А еще дать несколько полезных советов от наших мастеров. Поехали…

Если Вам интересно узнать, какие работы мы выполняем и чем можем быть Вам полезны, загляните в раздел: «Монтаж электрики». Тут вы найдете все о наших услугах и подходе.

Установка выключателей: нормы

Первый вопрос, коим Вы должны задаться: «А на какой высоте устанавливают выключатель?» По нормам высота установки выключателей от пола должна быть не менее 90 см. Расстояние от двери до выключателя должно составлять не менее 10 см, от газопровода – 50 см, от душевой – 60 см. В ванной комнате установка выключателя света и вовсе запрещена, его нужно выносить за пределы помещения. Пожалуй, этих знаний для монтажа стандартного выключателя Вам достаточно. Переходим к следующему вопросу.

Как установить одноклавишный выключатель света

Для монтажа Вам точно понадобится:

• выключатель;
• индикаторная отвертка или мультиметр;
• отвертка;
• нож,
• могут понадобиться: дрель, уровень.

Совет от мастера: в первую очередь отключите свет в квартире на распределительном щитке. Далее необходимо проверить, есть ли ток в сети. Сделать это можно индикаторной отверткой или мультиметром. Только после этого можно проводить работы, связанные с электрическим током.

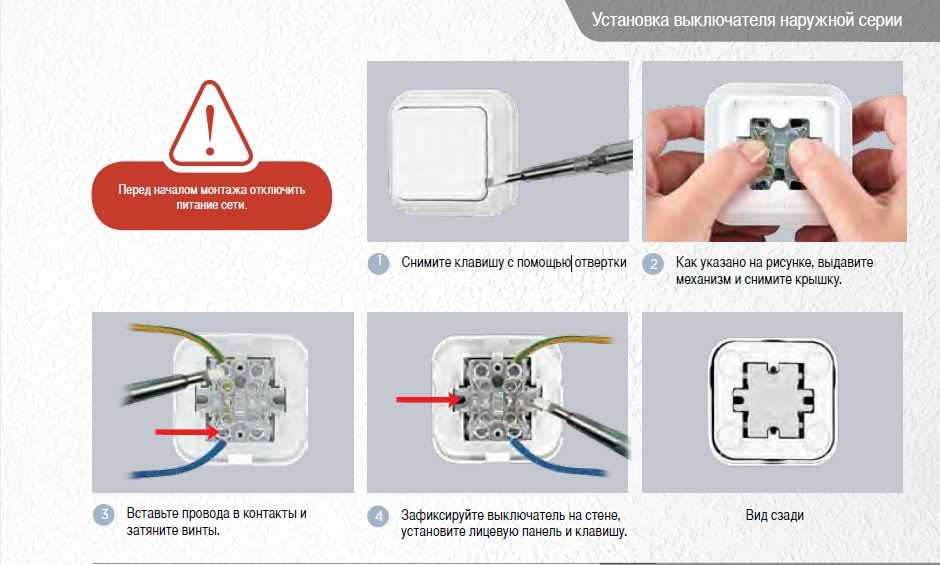

Существует два вида выключателей: внутренний и наружный. Первые устанавливаются в стену, вторые крепятся на нее. Разницы в функционале никакой, но внутренние выключатели смотрятся эстетичнее, не выступают, поэтому чаще устанавливают именно их. Но если вдруг Вы не хотите портить ремонт дыркой в стене, обшарпанными обоями или у Вас просто нет перфоратора для монтажа выключателя внутри стены, то устанавливайте наружный, это и проще, и быстрее. В общем, выбор за Вами.

Итак, мы имеем в наличии провода, которые подключены или еще не подключены к люстре, например. Нужен выключатель.

1. Монтаж клавишного выключателя следует начинать с разборки имеющегося у Вас оборудования на составляющие: клавишу, цоколь (механизм, отвечающий за размыкание/замыкание цепи) и корпус.
2. Далее нужно разместить корпус либо в стене в специальном углублении, либо на стене при помощи дюбелей. Обязательно выровняйте корпус при помощи уровня, иначе Ваш выключатель рискует стать памятником кривым рукам.
3. Следующий шаг – закрепление проводов в цоколе. Для этого необходимо зачистить имеющиеся провода на 10-15 мм, ослабить винты зажима на цоколе, вставить провода в гнезда и закрутить винты. Как правило, белый провод – это фаза (но так бывает далеко не всегда), он подключается к гнезду с буквой «L», синий – ноль, его подключают к гнезду с «1». Если у Вас есть заземление, то желтый провод нужно подключить к отведенному ему гнезду.

Совет от мастера: не перетяните винты, Вы можете сорвать резьбу или повредить провода. Работайте внимательно и аккуратно.

4. Осталось вставить цоколь в коробку. Согласно негласному правилу выключатель устанавливается по схеме «нажатие вверх – включение, нажатие вниз — выключение». Почему? Потому что если что-то будет падать сверху на выключатель, то цепь разомкнется.
5. Самое время проверить работу выключателя (не забудьте включить автомат на щитке) и поставить на место клавишу. Установка одноклавишного выключателя успешно завершена.

Теперь Вы знаете об электрике в квартире немного больше. Если Вам нужна помощь профессионалов в установке выключателей, если Вы не хотите делать это самостоятельно и предпочитаете доверить это настоящим мастерам, то обратитесь к нам с любым вопросом относительно электрики в квартире и частном доме. Мы обсудим Ваши пожелания, определим сроки и выполним все быстро, недорого и максимально качественно.

+7 (912) 157-45-92

Получить бесплатную консультацию

Как правильно установить выключатель — Наши статьи

Как установить интеллектуальный коммутатор

Инструкции

Установка интеллектуального выключателя света или диммера — это простой проект, с которым справится любой.

Дэн Масаока

TechHive 9 сентября 2019 г. 3:00 PDT

dmasaoka@idgкоммуникации.com

Процесс установки интеллектуального выключателя ничем не отличается от замены любого другого типа электрического выключателя в вашем доме. Вы захотите принять надлежащие меры предосторожности (мы поможем вам и в этом), но вам не нужно нанимать электрика, и вам не понадобятся какие-либо специальные инструменты. Вы можете выполнить эту работу с помощью отвертки и плоскогубцев или кусачек. Бесконтактный тестер напряжения удобен, если вы хотите быть в большей безопасности, но вы можете купить его менее чем за 15 долларов на Amazon.

Существует множество типов интеллектуальных коммутаторов, и хотя эта статья не предназначена для того, чтобы помочь вам решить, какой интеллектуальный коммутатор лучше всего подходит для ваших нужд, она проведет вас через процесс установки любого из них. Это потому, что все они практически одинаковы с точки зрения их проводки.

Есть несколько важных отличий, о которых следует помнить. Прежде всего, выключатель делает именно это: в одном положении он посылает электричество в розетку, в которую вкручена лампочка, включая ее. В другом положении он остановит подачу электричества в эту розетку, выключив лампочку. А 9Выключатель 0015 диммер также может изменять количество электричества, поступающего в розетку, так что вы можете увеличивать или уменьшать яркость лампочки, а также включать или выключать ее.

Если вы хотите изменить цвет вашего освещения, вам понадобится умная лампочка, а не умный выключатель. К сожалению, умные диммеры и умные лампочки обычно не работают вместе. Это связано с тем, что умные лампочки оснащены радиоприемниками, работа которых зависит от стабильной подачи электроэнергии, а диммер изменяет количество электричества, подаваемого на лампочку.

Даниэль Масаока / IDG

Однополюсные выключатели заменить проще всего, так как только один переключатель управляет цепью. В трех- или четырехходовой цепи более одного переключателя могут включать и выключать лампочку.

Далее вам нужно определить, нужен ли вам однополюсный или трехпозиционный переключатель. Если только один переключатель управляет потоком электричества к той лампочке, которой вы хотите управлять, у вас есть однополюсный переключатель. Если два переключателя могут управлять им — например, переключатели на противоположных сторонах комнаты — у вас есть трехпозиционный переключатель (если более двух переключателей управляют одним и тем же светом, это называется четырехпозиционной схемой).0003

Если вы заменяете простой переключатель в трех- или четырехсторонней цепи, вам, как правило, потребуется заменить другим переключателем или переключателями в этой цепи на сопутствующие переключатели той же компании, которая произвела интеллектуальный переключатель, который вы устанавливаете. (Новейший 3-позиционный интеллектуальный выключатель света Wemo WiFi Smart Switch является исключением из этого правила, и его также можно использовать в однополюсной установке. Однако он не может регулировать яркость света.)

В этом практическом руководстве мы заменим однополюсный выключатель на C с помощью GE Start Smart Switch Motion Sensing+Dimmer, но процесс не будет радикально отличаться для многоканальной цепи. (А если вам не нужны все функции, предлагаемые этим диммером, GE Lighting предлагает четыре более простых и менее дорогих альтернативы.) Первый и самый важный шаг — определить, какой автоматический выключатель управляет электричеством, подаваемым на этот выключатель, и выключить его.

Даниэль Масаока / IDG

Инструкции по установке интеллектуального переключателя C by GE C-Start Smart Switch Motion Sensing+Dimmer на многоходовую цепь вы найдете здесь, но в результате вам потребуется интеллектуальный переключатель C by GE на всех остальных участках цепи.

Следующим шагом будет снятие крышки, чтобы получить доступ к самому переключателю. Размахивание бесконтактным тестером напряжения внутри распределительной коробки — лучший способ убедиться, что электричество не поступает к выключателю. Инструмент с батарейным питанием должен подавать звуковой сигнал и загораться при обнаружении тока. Если в коробке более одного выключателя, убедитесь, что к ним также не подключено электричество.

Упоминается в этой статье

GE Cync Dimmer + Motion Smart Switch

Убедившись в том, что питание отключено, открутите винты, крепящие переключатель к распределительной коробке, и вытащите его, чтобы получить доступ к электрическим проводам. Большинству интеллектуальных переключателей для работы требуется четыре провода, включая «нейтральный» провод, который должен быть окрашен в белый или серый цвет. Нейтральный провод передает питание обратно на панель автоматического выключателя для замыкания цепи, поэтому, несмотря на безобидное название, электрифицированная нейтраль может вас шокировать. Если ваша проводка не включает нейтральный провод, ваш выбор интеллектуального переключателя будет ограничен (подробнее об этом чуть позже).

«Линейный» провод, который передает питание от панели выключателя к выключателю, обычно окрашен в черный, красный или синий цвет. «Нагрузочный» провод передает электричество к розетке (и соответственно к лампочке) и обычно окрашен в белый или серый цвет, как и нейтральный провод. Последний провод, защитное заземление, будет либо оголенным проводом, либо проводом в зеленой оболочке. Провод заземления защитит вас от удара током в случае короткого замыкания.

Если в вашем доме нет заземляющего провода, возможно, вы не сможете установить интеллектуальный выключатель, хотя существуют различные обходные пути, которые мы здесь не будем рассматривать. Если в вашем доме нет нейтрального провода , вы можете рассмотреть возможность установки интеллектуального диммера Lutron Caséta, поскольку для его работы не требуется нейтральный провод. Есть несколько других альтернатив, которые не зависят от наличия нейтрального провода.

Установка интеллектуального выключателя

Теперь, когда вы определились с электропроводкой в ​​вашем доме и приобрели интеллектуальный выключатель или диммер, вы готовы к его установке. Еще раз убедитесь, что вы выключили питание коммутатора. Всегда полезно перепроверить, что питание коммутатора все еще отключено, с помощью тестера напряжения.

Даниэль Масаока / IDG

Отключите старый выключатель от домашней электропроводки. Интеллектуальный коммутатор C by GE, который мы устанавливаем, использует провода с косичками; другие переключатели имеют винтовые клеммы, а третьи полагаются на удары в спину.

Отключите старый выключатель от домашней электропроводки. Возможно, вам придется отрезать и снять примерно полдюйма оболочки провода, чтобы обнажить медный провод под ним. Вы можете использовать ножницы для проволоки или любой подобный инструмент для этого шага.
Производители интеллектуальных переключателей используют различные методы подключения. У некоторых есть винтовые клеммы, вокруг которых вы сгибаете провод, выходящий из вашей стены, у других есть провода с косичками, которые вы привязываете к проводке вашего дома с помощью проволочных гаек, а у третьих есть удары в спину, в которые вы вставляете (твердые) провода вашего дома.

Коммутатор C by GE, который мы устанавливаем в этом примере, использует косички, поэтому скрутите каждый из линейных, нагрузочных, нейтральных и заземляющих проводов с соответствующими проводами, выходящим из распределительной коробки, используя проволочную гайку, чтобы скрепить каждый из них. Если вы установили выключатель, для которого не требуется нейтральный провод (например, Lutron Caséta, упомянутый ранее), наденьте гайку на конец этого нейтрального провода, выходящий из стены, убедившись, что ни один из оголенных медных проводов не остается открытым (вы можете отрезать лишний провод или обмотать провод и гайку изолентой).

Даниэль Масаока / IDG

Если ваш интеллектуальный коммутатор имеет косички, как в нашем примере, скрутите одинаковые провода вместе (нейтраль к нейтрали, нагрузка к нагрузке и т. д.) и закрепите каждый из них гайкой.

Вставьте лишние провода обратно в распределительную коробку, а затем проделайте то же самое с переключателем и прикрепите его к коробке с помощью прилагаемых винтов или винтов, которые вы выкрутили из существующего переключателя. Теперь замените накладку. Примечание. Лучше всего использовать пластиковые накладки с интеллектуальными переключателями. Металлические пластины красивы, но они могут блокировать сигналы, от которых зависит работа умного переключателя.
Наконец, подойдите к панели выключателя и восстановите питание переключателя.

Даниэль Масаока / IDG
Интеллектуальный диммер

A C by GE установлен и готов к следующему этапу установки.

Переверните переключатель, чтобы убедиться, что он правильно управляет прибором. Не паникуйте, если лампочка не загорается, всегда есть вероятность, что лампочка перегорела, даже если она работала до того, как вы поменяли выключатели. Чтобы убедиться, что он все еще работает, вкрутите его в заведомо работающее приспособление и проверьте его, прежде чем делать что-либо еще.
Наконец, когда переключатель работает правильно, установите мобильное приложение, необходимое для управления им со смартфона или планшета. Поздравляем! Вы только что заменили тупой переключатель умным.

Как подключить и установить выключатель света | HowToSpecialist

Эта статья посвящена , как подключить и установить выключатель света . Вообще говоря, выключатели света используются для управления электрическим освещением, особенно в жилых и коммерческих зданиях. В большинстве этих случаев выключатели света устанавливаются на стене, но конкретное расположение в комнате, высота, на которой они устанавливаются, или форма выключателей света различаются в зависимости от страны.

Выключатели света бывают разных видов: одинарные или множественные, подходящие для внутреннего или наружного освещения. Установка и подключение выключателя света не является сложной задачей, при условии, что вы обращаете внимание на правила техники безопасности и понимаете несколько основных принципов работы с электричеством. Однако в этой статье мы покажем вам , как подключить и установить выключатель света , в рамках пошагового проекта «сделай сам». Для установки выключателя необходимо следующее:

Материалы:

• выключатель света

Инструменты:

• защитные перчатки
• защитные очки
• универсальный нож
• измерительная лента
• плоскогубцы
• отвертка
• тестер напряжения

Советы:

• отключить питание во всех цепях вашего дома
• , прежде чем прикасаться к какому-либо проводу, используйте тестер напряжения на каждом отдельном проводе распределительной коробки, чтобы убедиться, что питание отключено
• установка выключателя света — непростая работа, поэтому, если вы не хотите брать на себя риски, лучше нанять сертифицированного специалиста

.

Как установить выключатель света

Выключение питания

Первое, что вам нужно сделать, это выключить питание . Некоторые люди считают безопасным отключить только ту цепь, к которой вы подключаете и устанавливаете выключатель, но мы настоятельно рекомендуем вам отключить питание для всех цепей в вашем доме, так как вы никогда не будете слишком активны при работе с электричеством.

Затем используйте тестер напряжения на каждом проводе, чтобы убедиться, что к ним безопасно прикасаться. Еще раз подчеркнем, что лучше несколько раз проверить, прежде чем прикасаться к электрическим проводам.

Подготовка распределительной коробки к установке выключателя света

Следующим этапом проекта «сделай сам» является удаление краски, остатков или грязи из гипсокартона с коробки с помощью плоскогубцев. Убедитесь, что вы удалили все материалы, которые находятся в месте соединения или над отверстиями для винтов соединительной коробки. Эта операция важна, особенно если вы имеете дело с новопостроенным домом или перекрашенным помещением.

Однако, даже если вы заменяете старый выключатель, лучше проверить распределительную коробку, чтобы убедиться, что новый выключатель электрического освещения можно правильно установить и отрегулировать .

Выключатель света в разобранном виде

После того, как вы купили подходящий для ваших нужд выключатель , вы должны его разобрать либо с помощью отвертки, либо просто руками, в зависимости от производителя и типа изделия. Эта операция необходима, так как вы будете подключать электрические провода к внутренней части выключателя.

Следовательно, снимите тумблеры и рамку с выключателя света.

Обрезание проводов для установки выключателя

Следующим шагом проекта, после того как мы разобрали выключатель света, является начало подключения выключателя. Следовательно, мы использовали плоскогубцы, чтобы перерезать провода на расстоянии около 7 дюймов/15 см от стены.

Этой длины должно быть достаточно, чтобы можно было подключить выключатель, но в то же время он без труда поместился внутри распределительной коробки. Помните, что вы не надо обрезать провода слишком долго , так как потом они могут не влезть в распределительную коробку и придется переделывать операцию.

Снятие изоляции с проводов

После того, как мы убедились, что провода обрезаны до нужной длины, мы перешли к следующему шагу. Впоследствии мы использовали плоскогубцы, чтобы снять примерно 1 дюйм/2,5 см изоляции провода. Помните, что зачищать более 1 дюйма может быть опасно, так как со временем провода могут случайно соприкоснуться.

Умный совет:  самый простой и эффективный способ снять изоляцию — использовать инструмент для зачистки проводов. Кроме того, вы должны выбрать правильный размер провода на калибре стриппера.

 Как подключить выключатель света

Подсоединение проводов к выключателю света

Затем с помощью плоскогубцев согните конец провода в форме буквы L (также в форме буквы C для некоторых выключателей с боковыми винтами).

Однако вы, наверное, заметили, что провода окрашены по-разному: коричневый провод — это фаза, а красные провода — это те, которые замыкают каждую из двух цепей освещения. Электрический цветовой код отличается от страны к стране. Каждый из этих проводов должен быть установлен в определенный слот розетки. Фазный провод должен быть установлен посередине выключателя, обычно в его нижней части.

Подсоединение фазного провода к выключателю света

После того, как вы расположите концы проводов в нужном месте, зафиксируйте их, ввинтив винт с помощью отвертки.

Так как фазный провод должен быть подключен к нижней части выключателя света, остальные провода должны быть подсоединены к противоположной стороне выключателя таким же образом, с использованием той же техники. Убедитесь, что провода надежно закреплены, иначе переключатель не будет работать должным образом.

Проводной выключатель света

После того, как вы закончили подключение выключателя света, лучше еще раз проверить, правильно ли выполнены соединения   и правильно ли установлены провода.

Вообще говоря, после подключения светильника, вы должны получить такой же результат, как на картинке.

Нажатие выключателя в коробке

После того, как вы подключили розетку, вы должны согнуть провода, чтобы они идеально вошли в распределительную коробку. После этого осторожно вставьте пластину переключателя в коробку, чтобы убедиться, что у переключателя достаточно места для фиксации в нужном положении.

Если нет проблем, можно свободно закрепить выключатель света в распределительной коробке с помощью винтов. Причина, по которой вы не должны запирать его слишком сильно, заключается в том, что мы должны убедиться, что выключатель света правильно выровнен.

Выравнивание выключателя света

Чтобы выровнять выключатель света, мы обычно используем лазерный уровень, но вы также можете использовать спиртовой уровень. Это просто немного усложнит процесс, особенно для новичков. Тем не менее, вы можете увидеть технику на изображении (используйте чистый уровень, чтобы не повредить слой краски).

Убедитесь, что лазерный уровень установлен правильно, и проверьте, выровнен ли переключатель. Если вы заметили, что он не горизонтальный, отвинтите его и отрегулируйте его положение, пока оно не станет правильным. После этого снова закрепите его в распределительной коробке, ввернув винты по часовой стрелке.

Крепление выключателя с помощью винтов

После того, как вы закончили подключение выключателя, вы можете продолжить процесс, закрепив его несколькими винтами. Помните, что вам не нужно закручивать их слишком туго, так как вы рискуете повредить переключатель.

Умный совет: поверните отвертку по часовой стрелке, чтобы надежно зафиксировать выключатель света.

Крепление тумблера выключателя освещения

Следующим шагом после фиксации выключателя освещения в распределительной коробке является установка крышки и тумблеров . Чтобы установить их, просто используйте пальцы и слегка надавите на них, пока не убедитесь, что они правильно закреплены.
