В каждом доме есть выключатели, причем не по одному. Все мы давно уже привыкли к этим небольшим приборам и считаем их неотъемлемой частью нашего быта. Может показаться, что все они одинаково устроены и предельно просты в установке. Однако это совсем не так — устройства отличаются большим разнообразием.

Согласитесь, любому домашнему мастеру будет не лишним узнать, какую модель лучше использовать и как установить выключатель света, чтобы прибор работал безукоризненно.

Решению этих вопросов и посвящена статья. Мы обозначим эксплуатационные особенности разных выключателей, а также приведем подробные инструкции по монтажу открытых, скрытых и проходных моделей.

Содержание статьи:

• Проводка: открытый или скрытый вариант
• Способ коммутации проводов выключателя
  • Зажим винтового типа
  • Зажим невинтового типа
• Основные типы выключателей
• Как выбрать «правильное» место под выключатель
• Общая схема монтажа выключающего устройства
• Процедура установки накладного выключателя
• Инструкция по монтажу скрытого выключателя
• Подключение проходного выключателя
• Выводы и полезное видео по теме

Проводка: открытый или скрытый вариант

Несмотря на то, что установка выключателя может показаться очень простым делом, существует большое количество нюансов, которые обязательно нужно знать начинающему электрику.

Для начала следует определиться с типом проводки.

Открытая проводка до сих пор используется в быту. Особенно любят ее дизайнеры, создающие интерьеры в стиле ретро или лофт

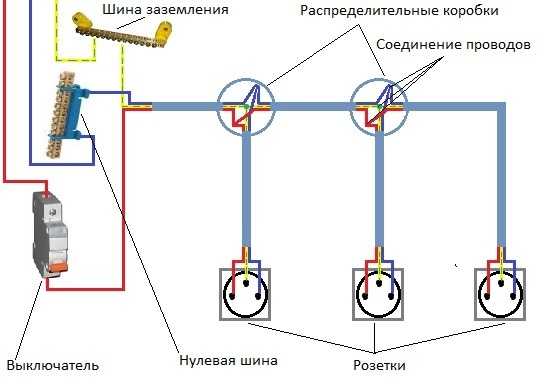

Электрическая проводка – обязательный элемент, присутствующий в каждом доме.

Различают две ее разновидности:

• Открытая. Провода проложены поверх стены. Они могут закрепляться декоративными роликами или закрываться пластиковыми кабель-каналами.
• Скрытая. Провод прокладывается внутри стены. Для этого в ее поверхности штробятся каналы, в которые укладывается кабель. После укладки штробы заделываются раствором.

Для каждого типа проводки используется разные вид выключателя. Для открытой системы выбирают накладные модели, которые ставятся непосредственно на стену. Они легко узнаваемы, поскольку очень заметны на поверхности.

Этот тип выключателей появился самым первым и за прошедшие десятилетия мало изменился. Для закрытой проводки используются внутренние или встроенные модели.

Галерея изображений

Фото из

Устройство открытой проводки и установка соответствующих выключателей проводится там, где скрытая прокладка непрактична, опасна и мало эстетична

Установка выключателей при открытой прокладке электросети выполняется значительно проще, чем монтаж устройств для скрытой проводки

Скрытая проводка и соответствующие ей выключающие устройства лучше выглядят, они надежней защищены от внешних воздействий

Степень сложности сооружения скрытой проводки и установки выключателей существенно выше, к тому же сложнее определить место повреждения для выполнения ремонта

Блок выключатель-розетка для открытой проводки

Преимущества установки внешних выключателей

Выключатели скрытой электрической проводки

Недостатки выключателей скрытой проводки

Их устанавливают в выемку, которую предварительно готовят в стене. Размеры отверстия подбираются в зависимости от габаритов выключателя. Он крепится внутри выемки при помощи особых лапок-распорок.

Есть еще одна разновидность встроенных приборов – с крепежными пластинами. Такой вариант более удобен в монтаже. После установки внутренние выключатели практически не выступают над плоскостью стены.

Способ коммутации проводов выключателя

Перед началом установки выключателя нужно знать, что внутренние крепления проводов в устройстве могут быть разными. Используется два способа коммутации.

Зажим винтового типа

Контакт винтового типа затягивается отверткой. Предварительно примерно 2 см провода очищается от изоляции, затем он располагается под клеммой и закрепляется. Крайне важно, чтобы под клеммой не осталось ни миллиметра изоляции, иначе она начнет оплавляться, что очень опасно

 Зажим винтового типа оптимально использовать для алюминиевых проводов, которые имеют свойство греться и деформироваться. Для возвращения работоспособности будет достаточно подкрутить контакт (+)

Такое соединение особенно хорошо использовать для алюминиевых проводов. Они в процессе эксплуатации нагреваются, что со временем приводит к деформации. Контакт в этом случае начинает греться и искрить.

Для решения проблемы будет достаточно подтянуть винт. Провода, зажатые между двумя плоскими контактными пластинами, «встанут на место» и устройство будет работать без нагрева и искрения.

Зажим невинтового типа

Представляет собой контакт с прижимной пластиной. Оснащается специальной кнопочкой, которая регулирует положение пластины. Провод зачищается от изоляции на 1 см, после чего вставляется в отверстие контакта и зажимается. Вся процедура проводится очень быстро и легко.

Невинтовой зажим предельно прост в монтаже, именно поэтому специалисты рекомендуют начинающим электрикам работать с клеммами такого типа

Конструкция клеммы обеспечивает высокую надежность получившегося соединения. Невинтовые зажимы лучше использовать для медной проводки.

Надо признать, что винтовые и невинтовые зажимы обеспечивают примерно одинаковые надежность и качество соединений. Однако в монтаже проще второй вариант. Именно его опытные специалисты рекомендуют использовать начинающим электрикам.

Основные типы выключателей

Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные . По типу выключения/включения все их можно разделить на несколько групп.

№ 1: Приборы клавишного типа

Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.

Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.

№ 2: Переключатели или перекидные выключатели

Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.

Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.

Диммеры не только включают освещение, но и регулируют его интенсивность. Существуют и многофункциональные разновидности приборов, способные имитировать присутствие, работать по таймеру и многое другое

№ 3: Диммеры или регуляторы интенсивности освещения

Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.

Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.

Критерии выбора выключателя с регулировкой яркости описаны в .

№ 4: Выключатели с встроенным датчиком движения

Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.

Многофункциональные способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.

№ 5: Устройства сенсорного типа

Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.

Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.

Существует большое количество разновидностей выключателей. Модели с подсветкой предназначены для облегчения ориентации в темном помещении

Как выбрать «правильное» место под выключатель

Выбор места для установки выключателя – личное дело каждого владельца. Впрочем, существует набор отраслевых требований, регламентирующих этот вопрос. Связано это с тем, что прокладка электропроводки – достаточно дорогостоящее мероприятие и переделывать ее всякий раз накладно и слишком хлопотно.

Специалисты рекомендуют устанавливать все выключатели в доме на одной высоте и положение включения для всех должно быть общим.

Устройства принято монтировать на высоте дверных ручек, что хорошо коррелируется с выработкой мышечной памяти. Таким образом, входя в комнату, человек нажимает клавишу автоматически, даже не замечая этого.

Еще один важный момент: выключатель в комнате нужно располагать так, чтобы между ним и дверным проемом было расстояние около 15-20 см. Так человек сможет одной рукой взяться за дверную ручку, а другой – нажать на клавишу.

Для жилых комнат принято устанавливать выключатели только внутри помещения. Для мест общего пользования, таких как санузлы, кладовки или коридоры, чаще всего применяются вынесенные за пределы комнаты выключатели.

Если в доме маленькие дети, не стоит «задирать» выключатели вверх. Беспокойный период, когда малыш будет «баловаться» со светом пройдет очень быстро, а неудобство от расположения выключателей останется надолго.

Конструкция выключателя предельно проста. Его основные элементы: механизм на крепежной пластине, клавиши и декоративная защитная панель

Общая схема монтажа выключающего устройства

Несоблюдение основных правил установки, даже такого простого прибора как выключатель, может привести к весьма неприятным последствиям. Среди которых перегрев и искрение с возможным последующим замыканием, а также напряжение, которое сохраняется в проводке.

Это чревато ударом электрического тока даже, если просто понадобится заменить лампу при выключенном освещении.

Галерея изображений

Фото из

Шаг 1: Перед проведением любых работ, связанных с монтажом электроустановочных устройств, следует отключить подающую ток линию

Шаг 2: Для удобства выполнения надежных подключений провода извлекаем из гнезда. Все действия желательно проводить инструментами с диэлектрическими рукоятками

Шаг 3: Аккуратно зачищаем края двух входных и одно выходного проводов от изоляции. Снять надо примерно 1 см полимерной оболочки

Шаг 4: У двухклавишного выключателя входной зажим расположен отдельно от двух выходных. К входу подключаем фазу, к выходу подсоединяем выходные провода

Шаг 5: Перед погружением механизма розетки в гнездо проверяем прочность соединений, чтобы не пришлось разбирать в ближайшее время

Шаг 5: После погружения механизма выключателя в гнездо его нужно выровнять, ориентируясь на строительный уровень

Шаг 7: Убедившись в безупречности положения механизма, фиксируем его в гнезде

Шаг 8: В завершении процесса устанавливаем рамку выключателя и его клавиши, включаем подачу тока и проверяем работоспособность

Отключение электрической линии

Извлечение проводки из гнезда выключателя

Подготовка контактов проводников

Ослабление винтовых зажимов

Проверка прочности контактов

Монтаж механизма выключателя по уровню

Фиксация положения механизма

Установка рамки и клавиш выключателя

Поэтому,  прежде чем подсоединять выключатель, стоит хорошенько запомнить основные элементы подключения:

• Нулевая жила. Или, на жаргоне электриков, ноль. Выводится на осветительный прибор.
• Фаза, отводящаяся к выключателю. Чтобы лампа гасла и загоралась, цепь должна замыкаться в пределах фазной жилы. Важно запомнить, что при противоположном выведении выключающего устройства на ноль оно будет работать, но сохранится напряжение. Поэтому для замены лампы, например, придется отключать помещение от электропитания.
• Фаза, отводящаяся к лампе. При нажатии на клавишу цепь будет замыкаться или размыкаться в точке разрыва фазного канала. Так называется участок, где заканчивается фазный провод, ведущий к выключателю, и начинается отрезок, протянутый к лампочке. Таким образом, к выключателю подводится только один провод, а к лампе – два.

Следует запомнить, что любые соединения токопроводящих участков нужно проводить в распределительной коробке. Выполнять их в стене или в пластиковых каналах крайне нежелательно, поскольку непременно возникнут осложнения с выявлением и последующим ремонтом поврежденных фрагментов.

Если поблизости от места монтажа выключателя нет распределительной коробки, можно протянуть ноль и фазу от вводного щитка.

На рисунке представлена схема подключения одноклавишного выключателя. Места стыковки проводов отмечены черными точками (+)

Все вышеописанные правила относятся к одноклавишному выключателю. Они же распространяются и на многоклавишные устройства с той разницей, что к каждой клавише подводится фрагмент фазного провода от лампы, которую она будет контролировать.

Фаза, протянутая из распределительной коробки до выключателя, всегда будет только одна. Это утверждение справедливо и для многоклавишных устройств.

Замена выключателя или его установка «c нуля» проводится только при наличии полностью сформированного электропроводного контура.

Чтобы не ошибиться в работе с проводкой, нужно знать маркировку и :

• Коричневым или белым цветом изоляции провода обозначается фазная жила.
• Синим – нулевая жила.
• Зеленым или желтым – заземление.

Установка и дальнейшее подключение производится согласно этим цветовым подсказкам. Помимо этого производитель может нанести на провода специальную маркировку. Все точки соединений обозначают буквой L и цифрой.

К примеру, на двухклавишном выключателе вход фазы обозначается как L3. На противоположной стороне находятся точки подключения ламп, именуемые L1 и L2. Каждую из них нужно будет вывести на один из осветительных приборов.

Перед установкой накладной выключатель разбирается, а после подключения проводов корпус монтируют обратно

Процедура установки накладного выключателя

Такие устройства используются для проводки открытого типа и там, где по какой-либо причине невозможно выполнить скрытое подключение.

Рассмотрим процедуру монтажа на примере одноклавишного выключателя полной заводской сборки. Для его подключения нужно отключить подачу электроэнергии в квартиру, а затем последовательно выполнить следующие операции.

Шаг 1: Разбираем устройство

Берем шлицевую отвертку, очень аккуратно приподнимаем клавишу устройства и снимаем ее. После этого, так же аккуратно, стараясь не повредить, убираем защитную декоративную крышку. Нам осталось отсоединить от пластины подрозетника рабочий механизм. Выполняем эту операцию.

Шаг 2: Намечаем место установки

На пластине-основании производитель обязательно выполняет отверстия, предназначенные для закрепления устройства. Их нужно наметить на стене. Для этого берем подрозетник, прикладываем его к поверхности и карандашом отмечаем линию верхнего края.

При помощи уровня проверяем ее горизонталь, иначе мы не сможем ровно установить выключатель. После этого еще раз прикладываем пластину к стене и отмечаем точки крепления.

Шаг 3: Устанавливаем пластину-подрозетник

Дальнейшие действия зависят от материала, из которого выполнена стена. Если это мягкая древесина, прикручиваем основание оцинкованными шурупами. Если основание выполнено из более твердых материалов, придется сверлить в нем отверстия.

Стараемся выполнять всю работу точно, чтобы не пришлось делать дополнительные отверстия. Пластину надежно закрепляем на стене.

Последний этап монтажа накладного выключателя — установка защитного декоративного корпуса и клавиши. После этого устройством можно пользоваться

Шаг 4: Подключаем провода

Определяем тип коммутации контактов и в точном соответствии с ним подрезаем и зачищаем провода. Обязательно , чтобы она впоследствии не оплавилась и не стала причиной неполадок в работе устройства.

Проверяем, чтобы провода доходили до клемм предельно точно, нежелательно, чтобы оставались излишки. В соответствии с маркировкой и цветом проводов соединяем их с нужными контактами.

Шаг 5: Собираем устройство

Сначала нам нужно убедиться в правильности подключения проводов, для чего мы их тестируем отверткой-мультиметром или другим прибором. Выяснив, что все собрано верно, берем механизм выключателя и устанавливаем его на место.

Затем возвращаем защитную декоративную крышку и в последнюю очередь защелкиваем клавишу. Проверяем работу устройства.

Инструкция по монтажу скрытого выключателя

Конструкция скрытых приборов отличается формой подрозетника и декоративной крышки. Первый выполнен в виде чаши, внутри которой помещается механизм выключателя. Крышка же имеет форму небольшой панели или даже рамки.

Соответственно, схема подсоединения такого выключателя будет несколько иной. Перед установкой нужно приобрести подрозетник, который продается отдельно от выключателя.

В зависимости от материала стен, в которые будет монтироваться выключатель, различают два типа подрозетников. На рисунке представлен вариант для стен из ГКЛ

Надо знать, что конструкции для кирпичных и бетонных стен несколько отличаются от изделий, предназначенных для монтажа в гипсокартоне. Обязательно учитываем это при покупке. Установка скрытого выключателя производится в следующей последовательности.

Шаг 1: Готовим место под подрозетник

Изделие должно вставляться в заранее подготовленную нишу, размеры которой немного больше, чем подрозетник. Для ее выполнения потребуется специальная насадка в виде коронки на перфоратор или дрель. Диаметр коронки должен быть немного больше, чем диаметр подрозетника.

Для двойных выключателей выполняется две ниши, которые потом будет нужно соединить между собой. Сюда впоследствии поместится особый двойной подрозетник.

Шаг 2: Правильно устанавливаем подрозетник

Обесточиваем помещение. К месту монтада выключателя подводим провода, укладывая их в подготовленные заранее штробы. Теперь можно и завести внутрь него проводку.

Для этого в корпусе изделия есть специальное отверстие. Фиксируем конструкцию на месте. В бетоне или кирпиче делаем это при помощи штукатурки, в гипсокартоне ставим удерживающие скобы, закрепляем их двумя саморезами, закрученными до упора.

Шаг 3: Ставим на место выключатель

Сначала разбираем конструкцию. Берем шлицевую отвертку и осторожно поддеваем ею клавишу, так, чтобы элемент можно было снять. Затем убираем декоративную защитную панель. У нас остается механизм, закрепленный на металлической пластине.

Теперь нужно подключить провода. Вымеряем и обрезаем их. Надо знать, что в данном случае необходимо оставить небольшой запас длины каждого провода.

Зачищаем концы проводков и подключаем их, затем укладываем внутрь подрозетника и ставим на место механизм выключателя. Устанавливаем крепежную пластину. В зависимости от ее типа сделать это можно двумя способами: либо развести в стороны распорки и зафиксировать их специальными винтами, либо закрепить двумя саморезами.

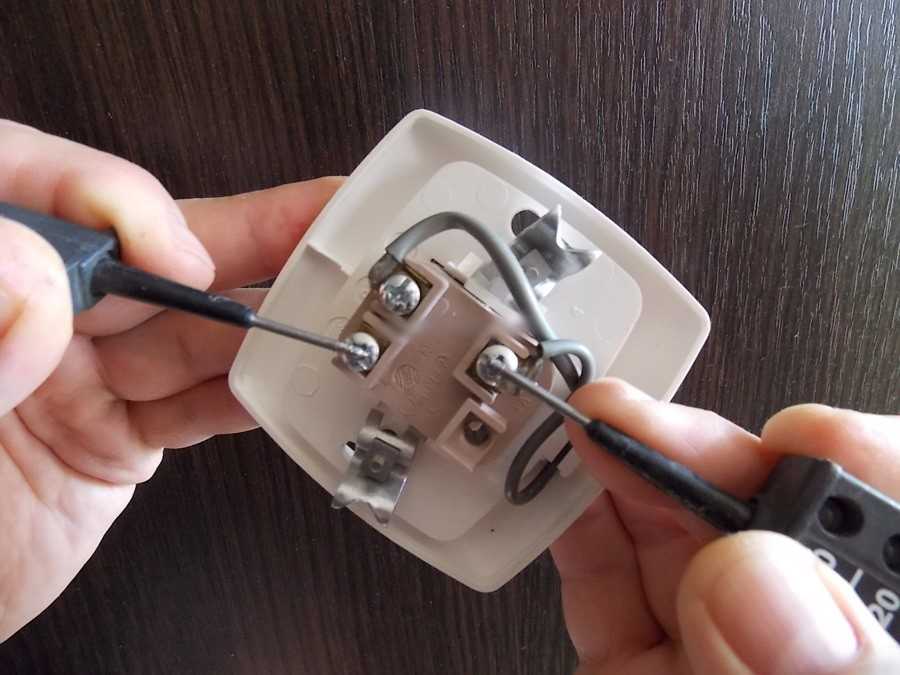

После этого тестером проверяем правильность подключения устройства, надеваем декоративную панель и ставим клавишу.

Галерея изображений

Фото из

Шаг 1: Работы по установке простых двойных устройств и радиовыключателей с розеткой проводятся в аналогичной последовательности

Независимо от типа и назначения выключателя для его подсоединения необходимо подготовить контакты

Для подключения радиовыключателя с розеткой необходимо отсоединить нейтраль и снять изоляцию с обоих краев

В блоке выключатель-розетка подсоединение проводится к двум входам и двум выходам. Фиксация проводников выполняется в соответствии с конструкцией устройства

В зависимости от модели устройства проводится подготовка рамки, при необходимости срезаются детали, предназначенные для защиты изделия при транспортировке

Если выключатель устанавливался для управления беспроводным оборудованием, перед установкой рамки необходимо задать комбинацию

Затем производится установка клавиши устройства, предназначенного для управления работой оборудования

Радиовыключатели могут устанавливаться на двусторонний скотч, фиксироваться на стене, стеклянной двери, окне, в удобном для пользователя месте

Подготовка к установке выключателя с розеткой

Зачистка контактор проводников для подключения

Специфика установки радиорозетки с выключателем

Подключение выключателя с розеткой

Подготовка рамки устройства при необходимости

Выбор комбинации для использования выключателя

Установка и крепление клавиши на рамку выключателя

Фиксация радиовыключателя на двусторонний скотч

Подключение проходного выключателя

Чтобы правильно поставить перекидной выключатель света, нужно точно представлять себе принцип его работы. В самом простом случае устройство при нажатии на клавишу будет размыкать одну цепь, и замыкать другую.

На обратной стороне выключателей такого типа производитель всегда показывает схему работы устройства. Рассмотрим процедуру установки самого простого одноклавишного проходного выключателя.

Для монтажа нам потребуется трехжильный кабель, каждая из жил которого будет иметь цветовою заводскую маркировку. Обязательно отключаем электричество перед началом работ.

Последовательно выполняем следующие операции:

1. На проходном выключателе определяем общую клемму.
2. На тот из выключателей, что расположен ближе к распределительной коробке, выводим фазную жилу и подключаем ее к общей клемме.
3. Два оставшихся провода подключаем к выходным клеммам проходного выключателя. При этом обязательно запоминаем, какого цвета жила подключена к какой клемме.
4. В распределительной коробке соединяем фазу со светильника с фазным проводом второго проходного выключателя.
5. Руководствуясь цветом оплетки, соединяем два оставшихся провода с аналогичными по цвету проводками с первого выключателя.

После — в распределительной коробке находим заземляющий и нулевой провод и соединяем их с аналогичными кабелями, отходящими к светильнику.

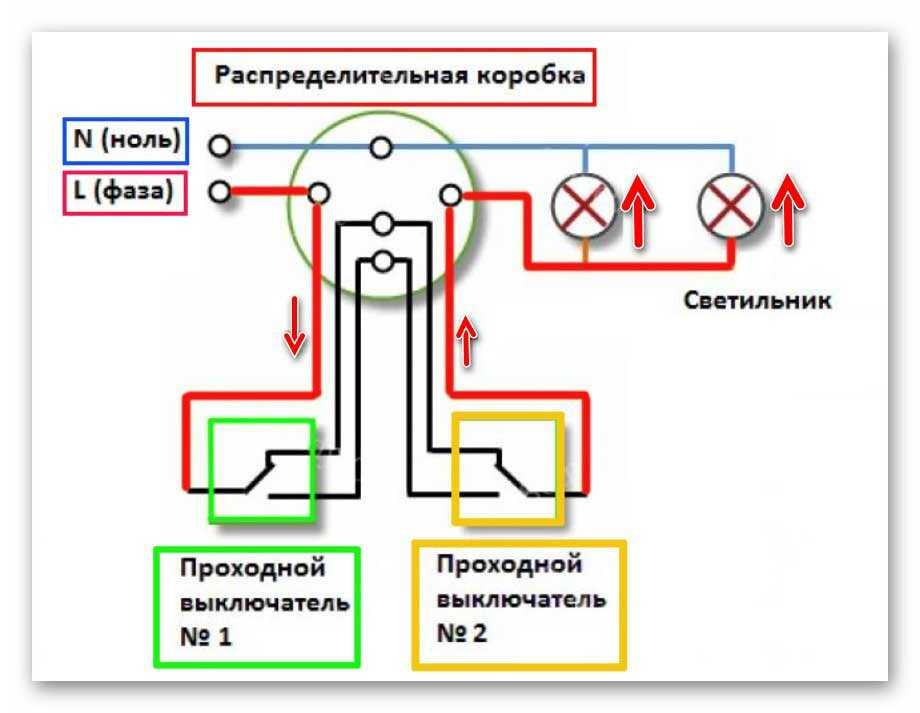

На рисунке представлена схема монтажа простейшего одноклавишного перекидного выключателя (+)

Все скрутки выполняем очень аккуратно, при необходимости лудим и качественно изолируем все оголенные участки проводов. Настоятельно не рекомендуется соединять в общую скрутку провода из меди и алюминия.

Далее приступаем к которая будет аналогична вышеописанным процедурам. Разбираем устройство, в соответствии со схемой подключаем к нему провода, ставим механизм на место и фиксируем его.

Устанавливаем на место защитную панель и клавишу. Теперь можно приступать к проверке работоспособности собранной схемы. Следует убедиться в том, что оба выключателя могут управлять лампой. То есть каждый из приборов может отключить или включить светильник вне зависимости от положения другого устройства.

Каждое из переключений проходного выключателя должно отключать/включать лампу. Если нет – следует искать и исправлять ошибку.

Более сложной вариацией одноклавишного перекидного выключателя является . По сути это два одинарных переходных прибора, собранные в общем корпусе.

Такая конструкция позволяет управлять сразу несколькими лампами. Подключается устройство трех или шестижильным проводом.

Выводы и полезное видео по теме

Как установить одноклавишный накладной выключатель:

Последовательность работ при замене прибора:

Правила и последовательность подключения двухклавишного выключателя:

Установка и подключение выключателя относится к числу самых простых электромонтажных работ. Специальные знания и  умения здесь практически не требуются, но и относиться безответственно к этому мероприятию тоже не стоит. Электричество не прощает даже самых маленьких ошибок.

Поэтому тем, кто не имеет опыта в проведении подобных работ стоит обратиться за помощью к специалистам или более опытным домашним мастерам.

У вас есть практические навыки в установке световых выключателей? Делитесь накопленными знаниями, рассказывайте о нюансах монтажа и подключения или задавайте вопросы по теме в комментариях ниже.

инструкция по самостоятельной установке выключателей

Установка выключателя света – обязательна в процессе ремонта, ведь выключатель – один из основных элементов осветительной системы. Они есть в каждом здании. Принцип работы этих электротехнических устройств одинаков, но конструкция у них может кардинально отличаться, а установка выключателя света требует специальных знаний. Их видов существует много: это и современные модели, и ретро выключатели с клавишами, поворотными ручками, тумблерами. Все они просты в монтаже, но важно, чтобы они были установлены в правильном месте и с соблюдением правил безопасности.

Домашнему мастеру будет полезно знать, какие бывают выключатели света для светильников, люстр или просто лампочек, какая модель для чего предназначена, какие существуют особенности монтажа и что для этого потребуется, какая проводка используется в том или другом случае. Здесь вы узнаете, как правильно установить выключатель света, чтобы он работал долго и безупречно. Мы расскажем об эксплуатационных особенностях разных типов этих устройств, а также об этапах монтажа самостоятельно.

Устройство выключателей

Во всех девайсах есть общий контакт неподвижный и один или несколько подвижных, приводимых в движение наружными клавишами на корпусе. Нормальное положение контактов — разомкнутое, то есть в отключенном состоянии, когда электрическая цепь между лампочкой и источником электроэнергии прервана и света в помещении нет. Когда пользователь нажимает на клавишу, подвижный контакт соединяется с неподвижным, цепь смыкается и электричество поступает на прибор освещения или розетку.

Двух-, трех-, четырехклавишные выключатели работают также, как и одноклавишные, но подвижные контакты перемещаются независимо. К каждому из них подключаются провода отдельной линии, от прибора они разветвляются или по разным осветительным приборам или розеткам, или идут в одну люстру к разным лампочкам. Многоклавишные выключатели экономят на стене место, упрощают работу по монтажу, при помощи них экономится электроэнергия, так как легко можно отключить ненужное количество элементов освещения или других электроприборов. Комбинациями клавиш осуществляют освещение помещения зонально или разделяют по уровням, а с использованием таймеров — по времени. При помощи проходных выключателей можно выключать свет, пройдя помещение и не возвращаясь ко входу.

Во всех типах выключателей в цепи разрывается фаза; в любом случае так должно быть для безопасности пользователей при ремонте этих устройств, светильников или люстр, замене лампочек в патронах.

Типы выключателей

Перечислять виды и типы электротехнических устройств для выключения освещения мы не будем, но опишем их две основные модификации.

1. Электровыключатели для наружного монтажа. Предназначены для установки во влажных помещениях (ванных комнатах, банях, подсобках, насосных). Их крепят на поверхностях стен, не делая углубления. Наружные — проще ремонтировать и обслуживать, но в эстетике они несколько уступают внутренним моделям.





2. Электровыключатели для скрытого монтажа. Для их установки нужно высверливать в стене углубление для коробки, штробить стену для прокладки проводки. Однако ретро проводку, как правило, делают наружной. Интерьерные стили начала ХХ века с использование выключателей и ламп в стиле ретро — это оригинальная мода современности.

Установка одних и других типов выключателей не требует много времени, если знать особенности устройства определенной модели, последовательность монтажа, а также, подготовить необходимый комплект инструментов.

Где устанавливать выключатели

Место для монтажа пользователь выбирает там, где ему будет удобнее всего им пользоваться. Однако сейчас существуют отраслевые требования, регламентирующие, как и где устанавливать выключатели, а также сам процесс монтажа. Это связано с особенностями прокладки электропроводки в зависимости от конструктивных элементов комнаты или здания. Основные сложности в монтаже связаны не с установкой самих выключателей, а именно с прокладкой электрических линий. Проводку надо проектировать и прокладывать изначально так, чтобы впоследствии ее не приходилось переделывать, что довольно хлопотно и затратно.

Выключатели рекомендуется размещать в одном помещении все на одном уровне, а положение клавиш «включить» у всех делать одинаковым. Положение «включить» обычно делается вверх, а если это поворотная ручка (как в ретро выключателях), то вправо. Сейчас выключатели размещают на высоте с уровнем дверных ручек, так удобнее пользоваться, особенно детям и людям с ограниченными возможностями. Привыкнув к такому расположению, человек автоматически выключает или включает свет, даже этого не замечая. Важно также и расположение выключателя относительно дверной коробки. Расстояние между ними должно быть не более 20 см и не менее 10 см, а располагать выключатель следует со стороны ручки двери.

В жилых комнатах монтаж делают внутри, в хозяйственных и технических помещениях — снаружи. В коридорах делают проходные, их также устанавливают с двух сторон лестниц, залов с двумя и более входами и выходами, в частных домах на крыльце и внутри здания.

Разновидности проводки и способы подключения

Под словом «провод» подразумевается одна изолированная жила, а двух- и многожильный провод называют кабелем. Изоляция бывает одно-, двух- и многослойной, есть также кабели экранированные, для защиты от электромагнитных возмущений, которые отражаются на работе электрических приборов при включении или выключении электроцепи.

Жилы проводов и кабелей изготавливают из алюминия или меди. В современных зданиях алюминиевые провода уже не используют, так как по нормативам предусматривается только электрические проводки с медными сердечниками. В старых домах допускается эксплуатация алюминиевых проводов еще с тех времен, но при условии, что проводка еще соответствует нормам безопасности. Однако при основательной реконструкции таких помещений алюминиевые провода в обязательном порядке заменяются на медные. Это обусловлено тем, что медь выдерживает большие нагрузки, ведь сейчас используется много электрических бытовых приборов и устройств, которые могут работать одновременно. Особенно много электроэнергии потребляют:

• бойлеры;





• микроволновые печи;





• электрические радиаторы;





• котлы;





• стиральные машины.

Медные провода долговечнее алюминиевых, они не такие ломкие и менее подвержены окислению. Если в квартире есть линия с алюминиевыми проводами, то с медными ее не следует пересекать на соединениях. На таких скрутках быстро образуются окислы, не пропускающие ток, такие места сильно нагреваются, что может стать причиной пожара.

Жилы проводов бывают монолитные или состоят из множества нитей. Многопроволочные плетеные токопроводящие элементы гибче цельных, устойчивее на излом при множестве изгибов и перекручиваний. Одножильные провода с цельным сердечником используют в сборке электрических щитов, люстр, светильников, соединяют ими элементы управления линиями, но их не применяют для питания приборов и техники.

Двухжильный провод подходит для подключения одноклавишных выключателей. Трехжильный — для моделей с двумя клавишами, для проходных, для управления несколькими светильниками или отдельными лампами. Четырехжильные кабели используются в трехклавишных девайсах для управления группами осветительных приборов и там, где необходимо заземление.

Провод ПВС

Его применяют при ремонтах электросетей. С их использование изготавливают тройники, удлинители, кабели для питания бытовой техники, для подключения розеток и выключателей.

Провод ПБПП

Имеет плоское сечение с двумя или несколькими плетеными жилами. Марка ИБПП, это провода универсальные. Проводка из таких проводов считается высококачественной, и она значительно дороже. Ее проводят там, где предполагается большое потребление электроэнергии — в насосных станциях, в теплопунктах, на производствах со станками, в электрических сушилках и прочих объектах, где мощность сети превышает 1 кВт.

Важно знать не только маркировку, но и цвета изоляции, присущие тем или иным токоведущим каналам:

• желтый или зеленый цвет — заземление





• синий цвет — «ноль»





• коричневый — фаза.

В специальных марках многожильных кабелей фазовые провода бывают с белой изоляцией. Литерой «L» с цифровым значением обозначают точки соединений на схемах.

Принципы монтажа

Если не учитывать сложный монтаж систем проводки с проходными девайсами, о подключении которых мы расскажем ниже, то основных схем подключений выключателей существует две:

1. Коммутация проводников напрямую от источника питания к элементам освещения. К корпусу выключателя подводятся две линии: «0» и фаза. Он фактически сопрягается с распределительной коробкой.

Такая схема самая простая, хотя и применяется для реализации сложных схем подключения, ее может понять любой домашний мастер, имея только начальные электротехнические знания. Проводка обслуживается и модернизируется довольно просто. Однако для нее нужно большее количество кабеля, а провода укладывать в гофру или в штробы. Контактные соединения необходимо делать при помощи колодок в монтажных коробках. Такую проводку можно без особых сложностей модернизировать, изменить ее конфигурацию, без дополнений новыми линиями, а простую световую точку можно сделать многофункциональной. Прямое подключение к источнику энергии дает возможность дополнить линию регуляторами уровня освещения, датчиками движения.

2. Вынесенные выключатели. Такой способ предполагает разводку через распределительные коробки, а подведение к выключателям проводов — только для размыкания цепи.

В современных многоквартирных домах такая схема считается стандартной, хотя по ПУЭ не предписывается каких-либо обязательных конкретных схем. В таких электрических линиях используется минимум проводов, а традиция исходит еще со времен СССР, когда экономили на всём. Схемы линий также просты, и их может реализовать практически каждый хозяин квартиры.

Сложность монтажа девайса в таких схемах заключается в необходимости установки дополнительных коробок для разводки на каждый коммутатор. Для эстетики стен в стиле «евро» это не подходит. Да и в модернизации тоже есть свои сложности: чтобы установить дополнительный осветительный прибор, необходима прокладка новой линии. Вынесенный прибор поменять на сенсорный регулятор освещения (не резисторный) не совсем просто. Схема применяется только с применением одноклавишных выключателей без предполагаемой модернизации. Какую схему использовать в доме решает сам хозяин, исходя из того, какие затраты на электричество ему приемлемы.

Как правильно установить выключатель: пошаговая инструкция

1. Перед установкой следует подготовить необходимые инструменты и материалы. Потребуется как электромонтажный, так и строительный инструмент:

• перфоратор, болгарка, дрель, отвертки





• монтажный нож, инструмент для зачистки проводов от изоляции





• паяльник и припой или сварочное устройство для проводов





• индикатор фазы, вольтметр





• провода, изоляционная лента, термоусадочные трубки, контактные группы, гофра





• шпатель.

2. Если к точке размещений выключателей еще не подведены линии, то понадобится штроборез. Однако, это профессиональный инструмент, и он есть не в каждом доме, потому штробы придется делать болгаркой, в худшем случае зубилом и молотком, если метраж небольшой. Заметим, что в некоторых бетонных перекрытиях даже болгаркой делать штробы очень трудно. Но в кирпиче или гипсовых блоках канавки для проводов можно сделать и ручным инструментом.

3. На следующем этапе при помощи перфоратора и специальной цилиндрической фрезы нужно в стенах вырезать стаканы для коробок скрытых выключателей. Для наружной врезки в стену не делаются. Для сверления углублений в бетонной стене лучше купить алмазный бур, он дороже обычного, но затраты компенсируются значительной экономией сил и времени. В стене из гипсовых блоков вырезать стаканы можно при помощи дрели и даже шуруповерта.

4. Далее устанавливаем корпуса; подключать провода будем после строительных работ.

5. Смонтировав выключатели, подготавливаем цементный или гипсовый раствор. Замазываем щели на подрозетниках, всё тщательно выравниваем шпателем и даем время для застывания. Перед монтажом нужно заранее подготовить ведра и стройматериалы (алебастр, гипс, цемент, песок, воду).

6. Подсоединяем провода согласно схеме. Фазу следует подключать к подвижным клеммам, «ноль» — к сочлененному неподвижному контакту. Все новые модели имеют клемму для заземления, по условиям ПУЭ его нужно подключать. Для этого используется трехжильный кабель. При соединении проводов нужно соблюдать цвет изоляции: желтый с желтым, коричневый с только с коричневым и не иначе. Скрутку нужно залудить и пропаять для надежности, но только после проверки линии. В коробках провода лучше соединять сварочным устройством.

7. Собираем выключатели. Только это следует делать после тестирования линии, чтобы не пришлось лишний раз делать разборку, если что-то не работает как надо. Фазы на проводах определяем фазоискателем, а наличие напряжения на контактах — вольтметром. Если всё собрано верно, и линия работает, тогда надеваем декоративные накладки и крышки. Проверяем линию еще раз.

Монтаж накладного выключателя

Накладные, используют в линиях открытого типа, а также в местах, где нет возможности скрыть проводку. Однако при желании, их можно ставить и на точках со скрытой проводкой. Накладные выключатели обычно применяют для включения какого-либо одного элемента освещения, потому они по большей части одноклавишные или двухклавишные.

Установка скрытого выключателя

Скрытые, отличает от накладных тип и форма подрозетника, который монтируется в высверленное в стене углубление. Они выглядят более эстетично в сравнении с накладными устройствами. Однако ретровыключатели делают в основном накладные, а скрытые встречаются редко, так как они не соответствуют самой концепции ретро.

Подрозетники выключателей отличаются креплением для бетона и гипсокартона, на что нужно обращать внимание в магазине при покупке. Монтаж скрытого выключателя делается последовательно:

1. Выбираем место расположения, делаем разметку.





2. Разбираем выключатель.





3. Высверливаем перфоратором с цилиндрической фрезой углубление под подрозетник (в гипсокартонной плите просверливаем отверстие) диаметром на 1-2 мм больше диаметра подрозетника.





4. Устанавливаем и закрепляем подрозетник. В подрозетниках для бетонной или кирпичной стены имеются винтовые распорки, корпуса выключателей для гипсокартонных плит крепятся в отверстиях при помощи пружинных зажимов либо на саморезах (в дешевых моделях).





5. Проделываем штробы и укладываем провода, выводим концы в подрозетнике.





6. Подсоединяем провода с соблюдение фазы и цветов изоляции.





7. Проверяем работу линии.





8. Заделываем строительным раствором щели.





9. Собираем выключатель, надеваем накладку и крышку, вставляем клавиши.

Перед монтажом прибора помещение нужно обесточить, для уверенности можно протестировать выводы проводов при помощи вольтметра.

Установка проходных выключателей

Способ установки проходных выключателей отличается от обычного, так как основан на понимании принципа построения схемы. Проходные выключатели еще называют перекидными. Одна цепь замыкается с одной стороны, а замыкается с другой и наоборот. Производители на корпусах проходных моделей показывают схему устройства, но не на всех она есть, потому рассмотрим монтаж подробнее.

1. Нужно подготовить трехжильный кабель с разноцветной изоляцией. Напомним, коричневый — фаза, синий — «ноль», желтый — заземление.

2. Обесточиваем помещение, выключаем электричество в щитке.

3. В выключателе, расположенном возле распределительной коробки, выводим фазный провод и подсоединяем его к общей фазной клемме в коробке. Два других провода, согласно цветам, также подсоединяем соответствующим проводам в коробке. Если штроба уже заделана, тогда стоит проверить соответствие вольтметром.

4. Фазу светильника соединяем с фазой противоположного выключателя. Соединяем два остальных провода между проходными, соблюдая цветность.

5. Провода из распределительной коробки подключаем к светильнику.

6. Закрываем крышку коробки и собираем выключатель.

Работы по монтажу аналогичны уже описанной процедуре с другими типами выключателей. Включаем в щитке электричество и проверяем, правильно ли работает схема. Один и другой выключатель должен как выключать свет, так и включать. Если этого не происходит с каким-либо из них, тогда следует тщательнее разобраться в схеме и найти ошибку.

Сложнее дело обстоит с двухклавишными проходными выключателями. Они работают как две отдельные линии, каждая на свой осветительный прибор в разных комнатах или частях одного помещения. В них используются два трехжильных кабеля или один пятижильный.

Как подсоединить бесконтактный выключатель

Бесконтактный выключатель управляет освещением автоматически, работая как исполнительный элемент в паре с датчиком движения, датчиком освещенности или таймером. Датчик освещенности дает сигнал на выключатель, если на улице стемнело. Момент срабатывания можно регулировать по предпочитаемой степени потемнения на улице.

Бесконтактные выключатели можно использовать в качестве проходных. Входя в дом, не нужно включать свет рукой и выключать его с другой стороны. В таком случае необходимо установить датчик движения. Их модификации бывают инфракрасными, радиоволновыми, ультразвуковыми.

Свет в какой-либо комнате дома можно включать автоматически по времени. Для этого нужно установить с выключателем таймер. Бесконтактные, экономят электроэнергию, это рекомендуемые устройства, если дома есть дети, которые забывают выключать свет. Их монтаж ничем не отличается от описанных, нужно только знать, как подключить и настроить управляющее устройство — датчик или таймер.

Как подсоединить выключатель с одной или несколькими клавишами

Чтобы подключить двух-, трех-, четырехклавишный выключатель, нужно проделать те же действия, что и при подключении одноклавишного. Только в этом случае еще добавляется необходимость правильного подсоединения линий на каждый осветительный прибор. Многоклавишный, может включать в люстре нужное количество лампочек, а также работать с розетками, датчиками или таймером, включая или выключая какую-либо бытовую технику.

Заключение

От правильности установки и подключения контактов выключателя зависит не только комфорт в доме, но и безопасность в плане защиты от поражения током или предотвращения возникновения пожара. Нужно правильно определить нагрузку, чтобы исключить искрение и перегрев с последующим коротким замыканием. Чтобы знать, как правильно установить выключатель света, нужно запомнить правила монтажа, которые мы описали. Надеемся, они станут вам полезны.

Как заменить однополюсный настенный выключатель

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 13.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Ель / Кевин Норрис

В этой статье

• Прежде чем начать

• Часто задаваемые вопросы

Обзор проекта

Однополюсные настенные выключатели используются в схемах, где свет (или группа огней) управляется с одной стены. Однополюсные выключатели также могут управлять техникой или электроникой. Например, однополюсный переключатель можно использовать для управления питанием в розетке, питающей торшер, стереосистему или видеосистему.

Однополюсные выключатели на сегодняшний день являются наиболее распространенным типом переключателей в доме, и, поскольку они широко используются, рано или поздно один из них, вероятно, выйдет из строя. Замена стандартного однополюсного выключателя — одна из самых простых проблем с проводкой. Но любой ремонт электрооборудования связан с некоторым риском поражения электрическим током, поэтому важно иметь базовое представление о цепях электропроводки, чтобы выполнить этот ремонт.

Настенный выключатель — это устройство, контролирующее протекание тока через «горячий» провод электрической цепи под напряжением. В открытом (ВЫКЛ.) положении переключатель останавливает подачу тока от источника к осветительному прибору или другому устройству. При переключении в замкнутое (ВКЛ.) положение переключатель восстанавливает протекание тока по всей цепи, позволяя загораться светильнику или работать прибору. Таким образом, настенный выключатель всегда подключается к проводам горячего контура и обычно вообще не имеет нейтрали.

Примечание: много лет назад было обычным делом найти «переключенных» нейтралов. Практика теперь не разрешена кодексом. Переключение нейтрали приведет к поломке нейтрали и заставит свет не гореть, однако это оказалось небезопасной практикой. Также важно отметить, что многие из новых интеллектуальных переключателей, даже при работе из одного места, будут иметь нейтральное соединение, чтобы обеспечить работу внутренней электроники устройства.

Существует несколько различных типов переключателей, которые можно использовать в разных конфигурациях. Например, трехпозиционные переключатели используются, когда вы хотите управлять светильником с двух разных точек на стене, а четырехпозиционный переключатель используется в сочетании с тремя -way переключатели, когда вы хотите управлять освещением (или другим устройством) из трех или более мест. Но большинство настенных выключателей в вашем доме относятся к однополюсному типу, когда выключатель управляет светом (или группой светильников) или устройством (например, измельчителем мусора) с одной стены.

При визуальном осмотре однополюсного выключателя вы увидите пару винтовых клемм вдоль боковой стороны выключателя, каждая из которых подключена к горячему проводу — одна подходит к месту выключателя от источника (вверх по течению), а другая идет вперед. к осветительному прибору или прибору, расположенному ниже по цепи. Внешний вид проводки внутри распределительной коробки может различаться в зависимости от конфигурации цепи и возраста системы проводки, но важно помнить, что провода, подключенные к боковой стороне переключателя, являются проводами, находящимися под напряжением. В случае однополюсного выключателя эти провода взаимозаменяемы — нет никакой разницы, какой провод к какому винтовому зажиму подсоединен.

Внутри переключателя находится металлическая дорожка, которая закрывается, когда переключатель находится в положении ВКЛ, и открывается, чтобы прервать поток энергии, когда переключатель находится в положении ВЫКЛ. В конце концов, эта дорожка или пружины, которые управляют дорожкой, изнашиваются, и в этот момент вам нужно будет заменить переключатель.

В дополнение к соединениям с горячим проводом новые однополюсные выключатели также имеют зеленый заземляющий винт, который должен быть подключен к системе заземления цепи. У старых однополюсных переключателей может не быть этого заземляющего винта, но при замене такого переключателя важно установить это заземляющее соединение на новом переключателе. То, как вы это сделаете, может различаться в зависимости от того, как заземлены электрические цепи вашего дома. Обычно достаточно просто соединить заземляющий винт переключателя с заземляющими проводами цепи.

Смотреть сейчас: объяснение 5 основных типов электрических выключателей

Оборудование/инструменты

• Отвертки
• Бесконтактный тестер напряжения
• Инструмент для зачистки проводов (при необходимости)
• Плоскогубцы с тонкими губками (при необходимости)

Материалы

• Стандартный однополюсный выключатель света
• Заземляющий провод косички (при необходимости)
• Соединитель проводов (при необходимости)

Ель / Кевин Норрис

1. Отключить питание

   Отключите питание цепи выключателя, выключив автоматический выключатель в сервисном щитке (коробке выключателя) вашего дома. Если на вашей панели вместо автоматических выключателей установлены предохранители, отвинтите соответствующий предохранитель и снимите его с панели.

   Будьте осторожны, доверяя этикеткам или указателям цепей внутри вашей электрической панели. Очень часто маркировки цепей бывают неправильными, поэтому всегда проверяйте питание после отключения цепи.

   Ель / Кевин Норрис

2. Тест на мощность

   Выверните два винта на крышке переключателя и осторожно снимите крышку. Используйте бесконтактный тестер напряжения, чтобы проверить все провода в распределительной коробке, чтобы убедиться, что питание отключено. Кроме того, прикоснитесь к каждой из боковых винтовых клемм переключателя щупом тестера. Если в любой момент тестер загорится, указывая на наличие напряжения, вернитесь к сервисному щитку и отключите нужный выключатель; затем повторно проверьте провода, чтобы убедиться, что питание отключено.

   Ель / Кевин Норрис

3. Удаление старого переключателя

   Открутите два винта, которые крепят переключатель к коробке. Осторожно вытащите переключатель из коробки и еще раз проверьте его, чтобы убедиться, что питание отключено от цепи, питающей переключатель.

   Ель / Кевин Норрис

   Подсказка

   Если ваш переключатель с регулируемой яркостью, он будет иметь совершенно другой вид. Диммерные переключатели имеют более крупный корпус и обычно подключаются к цепи проводами и разъемами, а не винтовыми клеммами. Если вы заменяете диммерный переключатель, обязательно купите подходящую замену.

4. Осмотрите и отсоедините проводку переключателя

   Обратите внимание на проводку переключателя. Под каждой винтовой клеммой должен быть только один провод. Один из них, скорее всего, будет черным или белым, это провод питания от источника питания. Другой может быть черным, красным или белым, в зависимости от возраста системы и расположения переключателя в цепи, но он всегда служит проводом горячего тока в конфигурации переключателя. Клеммы переключателя взаимозаменяемы, поэтому нет необходимости определять, какой из них какой.

   Если к выключателю подсоединен белый провод, вы, вероятно, смотрите на конфигурацию контура выключателя, где выключатель является последним устройством в электрической цепи. В этом случае белый провод используется в качестве горячего провода, и он должен быть помечен язычком черной или красной изоленты. Если нет, то можно добавить эту вкладку при замене.

   Если в коробке есть другие белые провода, не подключенные к выключателю, это нулевые провода цепи, которые просто проходят через коробку; их следует оставить как есть.

   Ослабьте каждую винтовую клемму и снимите провод цепи. Если коммутатор подключен через вставные разъемы для проводов на задней панели коммутатора, вы можете освободить провода, вставив небольшой гвоздь или отвертку в размыкающий паз рядом с вставным разъемом. Электрики считают вставные соединения некачественными, и при установке нового переключателя лучше всего использовать соединения с винтовыми клеммами.

   Ель / Кевин Норрис

   Совет

   Некоторым «умным» переключателям, которыми можно управлять со смартфонов и других беспроводных устройств, для поддержания беспроводного соединения требуется нейтральный провод. Установите их в соответствии с указаниями производителя.

5. Подключите новый однополюсный переключатель

   Подсоедините зеленый заземляющий винт на коммутаторе к оголенному медному или зеленому заземляющему проводу цепи. Если в цепи есть только один заземляющий провод, то его можно подключить непосредственно к заземляющему винту выключателя. При наличии двух заземляющих проводов прикрепите косичку заземления к заземляющему винту коммутатора и соедините косичку с проводами заземления цепи с помощью соединителя проводов. Косичка также является методом, используемым для соединения металлической электрической коробки с заземляющими проводами цепи — косичка не нужна с пластиковой электрической коробкой.

   Осмотрите конец каждого провода горячей цепи. Он должен иметь от 1/2 до 3/4 дюйма оголенного провода на конце и должен быть сформирован в виде крючкообразной петли. Если конец провода в плохом состоянии, обрежьте оголенный конец; затем зачистите примерно 3/4 дюйма изоляции, используя инструмент для зачистки проводов. Согните конец каждого провода в С-образную петлю и оберните ее вокруг винтовой клеммы на переключателе по часовой стрелке. Плотно затяните винты.

   Потяните за все соединения, чтобы убедиться, что они затянуты.

   Ель / Кевин Норрис

6. Завершить задание

   Аккуратно уложите провода в электрическую коробку, затем закрепите переключатель в коробке двумя крепежными винтами. Установите на место крышку переключателя. Восстановите питание цепи, включив автоматический выключатель (или переустановив предохранитель). Проверьте переключатель на правильность работы.

   Ель / Кевин Норрис

8 Типы настенных электрических выключателей и их выбор

Как заменить выключатель света

Обновлено: 11.10.2022

Домашнее обслуживание для чайников

Изучить книгу Купить на Amazon легкий. Большинство современных переключателей имеют винтовые клеммы с каждой стороны с отверстиями сзади для ввода конца провода.

Как подключить выключатель света

Ослабьте винты сбоку устройства стандартной отверткой (вращая против часовой стрелки). Возможно, вам будет сложно вывести провода из задней части устройства. Чтобы удалить эти провода, вставьте лезвие небольшой отвертки в прорезь под отверстием, в которое вставляется провод, и надавите на него, когда вы вытащите провод. Вдавив лезвие отвертки в паз, вы освободите зажим на вставленном проводе. Вот некоторые описания каждого провода и куда они идут:

• Белый (нейтральный) провод подключается к серебряному винту, либо вы вставляете его в отверстие для заднего провода на той же стороне устройства, что и серебряный винт.

• Черный (горячий) провод идет к латунному винту или в отверстие в задней части устройства с той же стороны, что и латунный винт. Этот провод иногда красный.

• Зеленый или неизолированный медный (заземляющий) провод, если он есть в устройстве, подсоединяется к зеленой винтовой клемме на переключателе или к распределительной коробке.

Хотя штекерные разъемы могут быть более удобными, они менее надежны, чем разъемы с винтовыми клеммами, поэтому не используйте их!

Замена однополюсных выключателей света

Если на корпусе выключателя есть тиснение «Вкл. » и «Выкл.», и это единственный переключатель, который управляет освещением или розетками, это однополюсный переключатель. Чтобы заменить такой переключатель, выполните следующие действия.

1. Отключите питание выключателя на главном автоматическом выключателе или на панели предохранителей.

2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

   К выключателю будут присоединены два или три провода: входящий горячий провод черного цвета; обратный провод, несущий нагрузку к светильнику, может быть черного, красного или любого другого цвета, кроме зеленого; а иногда и заземляющий провод зеленого цвета или из оголенной меди. В коробке могут быть и другие провода, но вы имеете дело только с теми, которые подключены непосредственно к выключателю.

   Вы можете найти белый провод с черной лентой, подключенный к выключателю. Эта лента указывает на то, что белый провод используется как черный или цветной провод в ножке переключателя, поэтому он не является нейтральным.

4. Сравните ваш новый переключатель с тем, который вы заменяете, чтобы найти соответствующие места для электрических винтовых разъемов.

   Поскольку питание отключено, вы можете легко подобрать разъемы: вместо того, чтобы отсоединять все провода сразу и, возможно, запутаться, отвинчивайте и подключайте по одному проводу за раз.

5. Подсоедините первый отвинченный провод к винту того же цвета на новом переключателе, что и на старом; сделать то же самое со вторым.

   Чтобы подключить провод к клемме, снимите около 1/2 дюйма изоляции с помощью инструмента для зачистки проводов и скрутите конец в петлю по часовой стрелке с помощью длинногубцев. Петля должна охватывать винт клеммы не менее чем на две трети, но не более чем на три четверти. Закрепите провод вокруг винта по часовой стрелке, чтобы, когда вы затягиваете винт отверткой, усилие затягивания винта по часовой стрелке заставляло петлю плотнее оборачиваться вокруг винта.

6. Аккуратно вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.

7. Прикрутите пластину переключателя и включите питание.

Замена трехпозиционных выключателей света

Трехпозиционный переключатель удобен для управления светом из двух мест, например, вверху и внизу лестницы. Если слова «Вкл.» и «Выкл.» не выбиты на выключателе и это один из двух выключателей, управляющих одним источником света или розеткой, у вас трехпозиционный переключатель. Похоже, это должно называться двусторонним переключателем, верно? Название связано с тем, что эти переключатели имеют три клеммных винта.

Чтобы заменить трехпозиционный переключатель, выполните следующие действия:

1. Отключите питание выключателя на панели цепи или предохранителя.

2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

   Трехпозиционный переключатель имеет как минимум три провода, а возможно и четыре, в зависимости от того, есть ли у него провод заземления. Два провода прикрепляются к латунным винтовым клеммам, которые обычно находятся в верхней части переключателя, а дополнительный провод присоединяется к темной (не зеленой) винтовой клемме, которая обычно находится в нижней части переключателя. Отметьте этот третий провод куском ленты и отметьте провод на той же стороне переключателя прямо над ним куском ленты другого цвета.

   У нового переключателя электрические винтовые разъемы могут быть немного в другом месте, чем у переключателя, который вы заменяете. Большинство переключателей имеют пару клемм на противоположных сторонах верхней части переключателя и одну клемму внизу.

4. Снимите провода с выключателя.

5. Подсоедините маркированные провода к соответствующим клеммам нового коммутатора.

   В качестве альтернативы вы можете перебрасывать по одному проводу со старого коммутатора на новый коммутатор.

6. Если у существующего переключателя есть зеленый провод заземления, подсоедините провод к зеленой винтовой клемме нового переключателя или к распределительной коробке.

7. Вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.

8. Прикрутите пластину переключателя и включите питание.

Замена четырехпозиционных выключателей света

Если на корпусе переключателя нет выбитых слов «Вкл.» и «Выкл.», и он является центральным из трех переключателей, управляющих одним источником света или розеткой, это четырехпозиционный переключатель. Чтобы заменить четырехпозиционный переключатель, выполните следующие действия.

1. Отключите питание выключателя на плате или блоке предохранителей.

2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

   Этот переключатель имеет не менее четырех винтовых клемм. У него также может быть пятая клемма заземления (зеленая).

4. Отметьте расположение четырех проводов лентой, чтобы можно было заменить их на новом выключателе; затем отсоедините провода от переключателя.

   В качестве альтернативы вы можете перебрасывать по одному проводу со старого коммутатора на новый коммутатор.

5. Подсоедините провода к соответствующим клеммам нового переключателя.

   Если у существующего переключателя есть зеленый провод заземления, подсоедините его к зеленой клемме нового переключателя или к распределительной коробке.

6. Вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.

7. Прикрутите пластину переключателя и включите питание.

Замена выключателей на диммер

Замена стандартного однополюсного или трехпозиционного выключателя диммерным выключателем ничем не отличается от замены стандартного выключателя. Помните: диммерные выключатели не работают с большинством люминесцентных светильников, а для низковольтного освещения требуются специальные низковольтные диммеры.

Проверьте характеристики приобретаемого вами диммера. Большинство диммерных выключателей рассчитаны на мощность 600 Вт. Подсчитайте количество лампочек, которыми управляет выключатель, и сложите максимальную мощность лампы, разрешенную для светильника. Например, если переключатель управляет светильником, вмещающим до двух 100-ваттных ламп (всего 200 ватт), диммер на 600 ватт не будет иметь проблем, но цепочка из семи встроенных ламп может перегрузить диммер.

Чтобы заменить стандартный выключатель диммерным, выполните следующие действия:

1. Отключите питание выключателя на панели цепи или предохранителя.

2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.
