Как прокачать скважину после бурения вибрационным насосом: Прокачка скважины после бурения. Каким насосом и сколько!

требования к прибору и технология выполнения работ

14.02.2021Рубрика: СкважиныАвтор: a-admin

Достоверное определение глубины залегания водоносного слоя, использование качественной техники, привлечение опытных мастеров – все это хорошо, но не обещает сразу после бурения подъем чистой воды. Скважинный фильтр не гарантирует отсутствие примесей в ней в процессе эксплуатации водоисточника. Что же делать? Своевременно прокачивать. Остается решить, каким насосом прокачать скважину, и узнать, как правильно это сделать.

• Когда и зачем нужна прокачка скважины
• Выбор насоса для проведения работ
• Вибрационные насосы для прокачки
• Винтовые (шнековые) погружные насосы
• Центробежные погружные насосы

Целью прокачки скважины является очищение ее от загрязнений непосредственно после установки последней обсадной трубы при бурении и предотвращение заиливания в процессе эксплуатации. В результате решаются следующие задачи:

• Подъем на поверхность осевшей после бурения породы.
• Вымывание песка и глины из зоны фильтрации.

Отвод грязной воды из скважины

Важно уточнить, что загрязнение водоисточника – совершенно естественный процесс, так как в водоносном слое большое количество мелкофракционных частиц, которые беспрепятственно проходят через фильтр. В результате их оседания на дне скважины:

• значительно уменьшается ее глубина;
• изменяется качество извлекаемой воды;
• снижается дебит (объем добываемой воды в единицу времени).

Если вы заметили какой-то из этих признаков, необходимо прокачать водоисточник. Впоследствии рекомендуется повторять эту процедуру для профилактики заиливания. Особенно важна она в периоды уменьшения водозабора или полного простоя скважины, например зимой.

Прокачка скважины зимой во избежание заиливания

Для достижения желаемого результата необходимо приобрести подходящий насос и следовать технологии промывания скважины.

Промывка скважины требует тщательного подхода к выбору насоса, так как именно его характеристики во многом определят длительность работ и размер ваших затрат. Каким же должен быть насос?

1. Мощным. Не исключено, что придется откачать несколько сотен кубометров воды, что зависит от степени загрязнения скважины.
2. Погружным. Дело в том, что модели поверхностного типа не подходят для работ на глубине свыше 9-10 метров и более чувствительны к песку, частичкам глины.
3. Недорогим. Это не требование, а рекомендация, имеющая под собой практическое обоснование. При прокачке скважины насос испытывает огромные нагрузки, поэтому велика вероятность его поломки в любой момент. Вам понадобится новый прибор, а возможно и не один. По этой причине нецелесообразно приобретать или использовать имеющуюся дорогую модель, предназначенную для регулярного забора уже чистой воды.

Когда решается вопрос о том, каким насосом прокачать скважину после бурения, выбор обычно встает между тремя его типами – винтовым (шнековым), центробежным и вибрационным.

Вибрационные насосы для прокачки ↑

В упрощенном виде принцип работы такого насоса выглядит следующим образом: при подключении к электросети внутри него образуется магнитное поле. За счет чередования его усиления и ослабевания происходят возвратно-поступательные движения всех деталей, сопровождающиеся сменой давления в камере прибора. В секунду происходит около 100 смен тактов! Этот процесс и принято называть вибрацией.

Схема вибрационного насосаВнешний вид насоса вибрационного типа

Достоинства погружных вибрационных насосов:

• Низкая цена. Это одни из самых недорогих моделей на рынке скважинного оборудования.
• Простое устройство, неприхотливость в обслуживании.
• Малая температура нагревания за счет отсутствия вращающихся деталей.

Недостатки:

• Сильная зависимость от напряжения в электросети. При его перепадах изменяется сила магнитных полей, нарушается нормальная работа деталей. Результат – вместо хорошей вибрации получаются слабые колебания, давление для подачи воды на поверхность падает.
• Принцип работы. Колебания, создаваемые прибором, имеют разрушительное воздействие, как для него самого, так и для скважины. В движение приходят мелкие и крупные частицы, стремясь к фильтру насоса и мешая его нормальной работе. Происходит осыпание стенок скважины, что может сократить срок ее службы и дополнительно загрязнить ствол. От вибрации может порваться трос, удерживающий прибор на глубине.
• Малая мощность по сравнению с другими моделями.
• Чутко реагирует на песок в воде. При наличии его в большом количестве быстро выходит из строя.

Таким образом, вибрационные погружные насосы подходят для кратковременной, профилактической прокачки, но никак не для вымывания остатков породы после бурения. Если вы хотите рискнуть, то почти наверняка придется запастись несколькими приборами.

Винтовые (шнековые) погружные насосы ↑

Такие приборы работают по принципу вытеснения. Внешне представляют собой винтовую пару, состоящую из статора и ротора (винтовой шнек). Поднятие воды происходит за счет движения ротора в камере неподвижного статора. Скорость вращения винта определяет производительность насоса.

Погружной шнековый насосВинтовой (шнековый) прибор для раскачки скважины

Достоинства прибора:

• Могут пропускать через себя не просто грязную воду, а вязкие жидкости. Практически не реагируют на песок.
• Самовсасывающие.
• Простота обслуживания и ремонта.

Недостатки:

• Высокая цена. Если по тем или иным причинам (ничто не вечно) прибор выйдет из строя, не прочистив при этом скважину до конца, траты будут значительными.
• Большой расход электроэнергии.
• Не всегда оптимальное соотношение производительности и размеров. Чем мощнее модель, тем больше ее размер.

Такой насос подойдет для прокачки скважины после бурения, но во избежание больших финансовых затрат рекомендуется чаще поднимать его на поверхность и прочищать.

Центробежные погружные насосы ↑

В корпусе насоса данного типа имеется колесо с лопастями. При его движении вода по стенкам подается наверх. Такие изделия – «золотая середина», когда перед вами встает вопрос, каким насосом раскачать скважину.

Погружной центробежный прибор для раскачкиСхема центробежного насосаДвижение воды в приборе

Достоинства:

• Небольшие габариты.
• Доступная цена. Выше, чем у вибрационных моделей, но обычно демократичнее, чем у винтовых.
• Высокая производительность.

Недостатки:

• Чувствительны к большому количеству песка в воде.
• Качество работы ухудшается при перебоях в электросети.
• Не являются самовсасывающими, поэтому не могут работать «всухую». Вода самотеком должна поступать в заборный патрубок.

Считается, что погружные центробежные насосы – классика промывки скважины после бурения или при заиливании. Они могут использоваться самостоятельно или работать поочередно с насосом другого типа.

Как раскачать скважину насосом своими руками

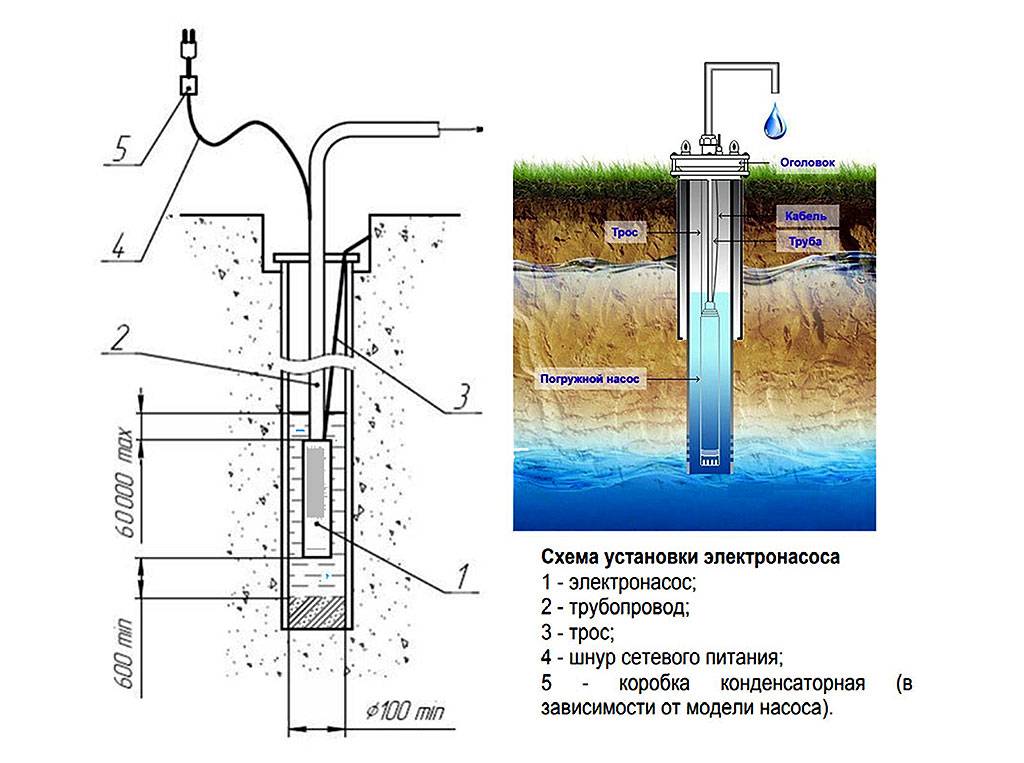

После установки последней обсадной трубы можно приступать к погружению насоса и раскачке водоисточника. Здесь есть несколько нюансов.

Подготовка насоса к прокачке

1. Рекомендуемая глубина размещения насоса – на 0,8-1 м выше донного уровня. Иногда, по мере очищения воды и разрыхления осадка, насос опускают чуть ниже. Такие работы выполняются с постоянным контролем качества поднимаемой воды и работы прибора, так как велика вероятность затягивания его в грязь.
2. Необходимо регулярно доставать насос на поверхность и прочищать его, промывать чистой водой. Особенно это важно на начальном этапе работ, когда количество взвесей еще велико.
3. Следует отдельно приобретать прочный трос для фиксации насоса на глубине. Тот, который поставляется в комплекте, предназначен для перекачивания чистой воды в обычном рабочем режиме. Для повышенных нагрузок он может оказаться слабоват.
4. Трудно заранее предсказать, сколько времени понадобится на раскачку скважины. Одно точно – в результате работ вы должны получить чистую воду без явных примесей. Иногда на это уходят сутки, а иногда и двух недель мало. Опытные мастера, если процесс промывания затягивается, советуют менять насос на модель с другим принципом работы. Нередко после безрезультатной недельной прокачки вибрационным насосом чистую воду за сутки помогает получить насос центробежный.
5. Грязную воду необходимо отводить как можно дальше от скважины.

Итак, вода стала чистой! Теперь выполнивший свою функцию насос извлекается, и устанавливается прибор для регулярного водозабора. После этого можно заняться облагораживанием скважины.

Все работы можно выполнить самостоятельно, но если вы еще неопытны в этом вопросе, доверьтесь мастерам. Они не только прочистят скважину, но и подскажут, какое оборудование использовать в дальнейшем. Грамотная работа и консультации специалистов – это ваши инвестиции в спокойное будущее с чистой водой.

Как прокачать скважину после бурения – Блог ⏩ Гидробурсервис

Создание скважины обеспечивает постоянный источник воды, вне зависимости от времени года, перепадов уровня воды в водоемах и других факторов. Чтобы получаемая вода была чистой, понадобится раскачать скважину после бурения. Получить качественный результат можно в том случае, если заранее изучить вопрос, как раскачать скважину после бурения, и соблюдать технологию работ.

Что представляет собой прокачка скважины

Раскачка скважины после бурения предполагает очистку воды от мелких частиц ила, других осадочных пород, которые попадают в элементы конструкции при установке и вымываются в процессе эксплуатации. Поэтому промывка скважины после бурения позволяет получить чистую воду, содержание твердых частиц в которой не превышает норму.

Прокачка воды после бурения скважины на воду является обязательным этапом перед запуском установки. Сразу после монтажа всех элементов конструкции, оборудование подает мутную воду, которая непригодна для использования в технических целях, в промышленности и для питья. Поэтому такая процедура требуется для возможности эксплуатировать скважину по назначению.

Как правильно прокачать скважину после бурения

Чтобы получать чистую воду из новой скважины, необходимо знать, как правильно раскачать скважину после бурения. Для данной процедуры используются насосы. Их устанавливают на уровне гравийной обсыпки для выполнения работы.

Правильный выбор места установки обеспечит промывку скважин на воду после бурения без дополнительных сложностей. Если поместить насос слишком высоко, оборудование не сможет создавать достаточное давление, чтобы эффективно промыть элементы скважины по всей длине. Поэтому процедура занимает больше времени и ресурсов.

Если насос установлен слишком низко, это приведет к излишнему вымыванию твердых частиц. Элементы насоса быстро засоряются, поэтому работы останавливаются до полной очистки конструкции. Рабочим понадобится гораздо больше ожидаемого времени, чтобы достичь необходимого результата.

Среди важной информации по вопросу как нужно прокачивать скважину после бурения — выбор места для отвода воды. Понадобится выбрать оптимальное место на достаточном расстоянии от места установки скважины, чтобы вода не попала на территорию работ. Можно откачивать воду в овраг, посадку или другие подобные места, где появление мутной грязной воды не создаст проблем.

Прокачка скважины после бурения вибрационным насосом

Для прокачки скважины можно использовать различные насосы. Многие предпочитают использовать вибрационные, поскольку они обеспечивают быстрое выполнение поставленных задач. Поэтому потребуется узнать, как прокачать скважину после бурения вибрационным насосом. Работа выполняется в несколько этапов:

• Подготовка территории для выполнения работ.
• Установка вибрационного насоса на уровне гравийной обсыпки. Важно убедиться в правильном положении и корректном подключении элементов оборудования. Для этого стоит ориентироваться на инструкцию к насосу и правила эксплуатации.
• Выкачивание мутной воды до полной очистки.
• Проверка качества воды по завершению работ.

Чтобы ответить на вопрос, как долго прокачивать скважину после бурения, понадобится учитывать глубину скважины. Неглубокие конструкции можно очистить за несколько часов. Глубокие шахты содержат больше количество глины и песка, поэтому работы часто занимают несколько дней или недель. Важно выполнять прокачку до полной очистки воды, чтобы скважину можно было безопасно использовать по назначению.

➡️ Полезная информация о бурении скважин информационном разделе «Статьи»:

• Глубина бурения скважин: как определить и проверить
• Способы бурения скважин: полная классификация и описание каждого метода
• Восстановление скважин: артезианской, старой, бездействующей
• Обследование скважин: перед капитальным ремонтом видеокамерой
• Диагностика скважины: для чего проводится

Пробурить собственный колодец с пресной водой

Лен Макдугал
Выпуск №128 • Март/апрель 2011 г.

Щелевые отверстия в колодце пропускают воду, а сетка из нержавеющей стали внутри защищает от абразивного песка. X отмечает точку. Как работает «колдовство» воды, остается загадкой, но этот проверенный временем метод поиска хороших колодцев используется до сих пор. Хороший вакуум имеет решающее значение для эффективности ручного насоса, поэтому все резьбовые соединения должны быть герметизированы тефлоновой лентой или герметиком для соединения труб. 100-фунтовый «ударный молот» опускает точку колодца и трубу до уровня грунтовых вод. Первые несколько галлонов воды из вашего колодца будут мутными, пока рыхлая почва не будет откачана, чтобы образовалась полость, заполненная чистой водой. Производительность скважины проверяется с помощью портативного электрического насоса, чтобы определить, подает ли он контрольные пять галлонов в минуту. Особенно сладок первый глоток чистой воды из колодца, который сам выкопал.

В любом месте обитания животных или людей должен быть источник питьевой воды. И поскольку большинство домов в большинстве мест не расположены на берегу ручья или озера, с библейских времен существовала практика получения необходимой воды путем создания доступа к водоносным горизонтам, скрытым под поверхностью земли. До того, как индустриальная эра сделала насосы и трубы обычным оборудованием, колодцы создавались путем простого рытья узкой ямы до уровня грунтовых вод, а затем вытягивания воды, просачивающейся в его дно, вверх в ведре, прикрепленном к веревке.

Усовершенствованный вариант открытого фильтрационного колодца — забивной колодец. В своей простейшей форме этот метод вывода безопасных грунтовых вод на поверхность использует заостренный «колодец» в форме ракеты, который направляется вниз через почву, пока не достигнет уровня грунтовых вод. Колодезная точка полая, с прорезями вдоль ствола, через которые в нее может поступать вода. Внутри эти отверстия закрыты сеткой из толстой сетки для защиты от крупного песка и гравия.

Расположение колодца

Первый шаг – определить наилучшее место для бурения колодца там, где находится самое большое месторождение воды и где оно находится ближе всего к поверхности. Наиболее проверенный временем метод достижения этого — «гадание». Этот необъяснимый, но иногда эффективный способ обнаружения подземных вод когда-то практиковался землекопами с помощью «подергивания» зеленой ивы. Водяные «ведьмаки» ходили по выбранному участку, держа свои твичи — не обязательно сделанные из ивы — параллельно земле; когда подергивание начинало вибрировать или опускаться к земле само по себе, под ногами была вода.

Нынешние ведьмаки, как правило, используют пару L-образных стальных проволок с одинаковой длиной сторон около шести дюймов. Чтобы исключить любую возможность влияния пользователя, одна сторона каждого провода помещается внутрь пластиковой трубки из ПВХ (водопроводная труба), а трубки удерживаются вертикально, так что свободный конец каждого провода параллелен земле. Держа трубки на одной высоте с расстоянием между ними около четырех дюймов, ведьмак ходит по выбранному участку, пока провода не повернутся друг к другу и не образуют крест.0009

Физика колдовства воды неясна, и оно не всегда успешно. Геолог использует более научно обоснованные методы, чтобы помочь вам определить, где копать.

Забивка колодца

Существует несколько способов опускания колодца до уровня грунтовых вод, но наиболее часто используемый людьми в отдаленных местах сегодня является метод забивки, при котором наконечник забивается вниз, как гвоздь. Плотно, но не туго навинченная на резьбовой конец заглушка защищает ее от повреждения или деформации при ударах сверху. Крайне важно, чтобы ни открытый конец, ни нити под ним не были повреждены во время забивания острия в землю.

Начните с рытья пилотной ямы глубиной не менее двух футов с помощью ручного бура или лопаты; шнек сделает отверстие размером с трубу, но более широкое отверстие лопаты потребует утрамбовки почвы вокруг точки скважины, чтобы помочь удерживать ее прямо при забивании. Оболочка из ПВХ, надетая на трубу колодца , но удерживаемая над точкой, чтобы не препятствовать потоку воды предотвращает попадание рыхлой грязи вокруг трубы колодца, когда она движется вниз.

Колодезные молотки могут быть такими же простыми, как кувалда, или, что предпочтительнее, большим деревянным молотком для более мягких грунтов. При пробивке более твердой земли некоторые бурильщики скважин предпочитают груз для забивки свай (труба, заполненная бетоном), подвешенный к треноге, где он поднимается вверх, а затем сбрасывается на закрытую точку колодца. Более физически требовательные версии включают «ударные молоты», состоящие из тяжелого железного груза с плоским дном и длинного стального стержня, который проходит от него в трубу скважины в качестве направляющей.

Когда скважинная точка опущена так, что над землей остается всего около десяти дюймов, снимите защитный колпачок трубы и навинтите четырехдюймовую муфту (кольцо с внутренней резьбой) на открытые резьбы. Используйте герметик для соединения труб или тефлоновую водопроводную ленту (намотанную в направлении резьбы по часовой стрелке), чтобы обеспечить водонепроницаемое уплотнение. Вкрутите в муфту трубу длиной 6 футов с резьбой на обоих концах фактическая длина трубы может варьироваться, но она должна быть достаточно короткой, чтобы доходить до верхнего конца (вам, вероятно, понадобится стремянка). Закройте верхний конец трубы и забейте его, пока над землей не останется всего около десяти дюймов. Снимите колпачок, нанесите на резьбу шовный герметик и привинтите еще одну муфту, затем вкрутите в верхнюю часть муфты еще один отрезок трубы. Забейте эту трубу и повторите процесс, убедившись, что каждое резьбовое соединение герметизировано герметиком или тефлоновой лентой.

Труба должна двигаться вниз с каждым ударом молотка. Если он останавливается и отказывается опускаться после нескольких ударов, возможно, вы наткнулись на большой камень. Не продолжайте бить молотком, чтобы протолкнуть трубу дальше, иначе вы можете повредить точку скважины. Легче и безопаснее вытащить скважинную точку, осторожно покачивая трубу вперед и назад, чтобы расширить отверстие, когда вы тянете вверх, а затем перемещаете операцию в другое место.

Когда вы доберетесь до уровня грунтовых вод, вы услышите глухой звук «бонга», который исходит из трубы при каждом ударе. Чтобы проверить это, снимите колпачок и бросьте длинную нить с грузом, привязанным к ее концу (хорошо работает меловая веревка), вниз по трубе колодца, пока провисание нити не покажет вам, что груз достиг дна точки колодца. Вытяните струну обратно и измерьте, какая часть ее длины была смочена, чтобы определить, насколько глубоко скважинная точка проникла в уровень грунтовых вод. Чтобы обеспечить хорошее всасывание насоса, важно, чтобы перфорированная скважинная точка была погружена в воду по всей длине, а желательно не менее чем на два фута, чтобы учесть сезонные колебания уровня грунтовых вод.

Когда вы доберетесь до воды

Когда струна намокнет на длину не менее пяти футов, пора прикрутить насос для кувшина (не забудьте загерметизировать резьбу, иначе он может работать неэффективно). Заправьте насос, чтобы создать всасывание для его вакуумного цилиндра, налив чашку воды в верхнюю часть насоса, и поднимите рукоятку до тех пор, пока вода не будет выплескиваться из насоса при каждом движении вниз. Чтобы убедиться, что точка скважины полностью погружена в воду, снимите насос, закройте крышку и забейте трубу еще на два фута. Замените насос и поднимите ручку примерно 100 раз, чтобы вокруг точки колодца образовалась полость, заполненная чистой водой. В качестве альтернативы вы можете использовать портативный электрический водяной насос, чтобы создать заполненную водой полость вокруг точки скважины и проверить эталонный расход пять галлонов в минуту. Когда из носика колодца пойдет только чистая вода, снимите насос и вкрутите «обратный клапан» между трубой колодца внизу и насосом вверху; это поможет предотвратить обратное стекание воды из трубы и снизит потребность в заливке насоса.

Насколько глубоким должен быть ваш колодец, конечно же, зависит от глубины грунтовых вод в конкретном месте. В зависимости от типа насоса глубина, до которой могут работать ручные насосы, ограничена силой тяжести и длиной его рабочего хода. Как правило, кувшинные, струйные или центробежные ручные насосы эффективны на глубине до 25 футов; более крупные стояковые насосы с тянущими цилиндрами будут работать на глубине до 50 футов.

Наконец, обратитесь к властям, чтобы убедиться, что там, где вы живете, нет законов, запрещающих бурение колодцев, и что грунтовые воды не загрязнены токсичными химическими веществами, которые попали в них это не редкость в более развитых районах. Даже там, где разрешены домашние колодцы, вам, вероятно, потребуется купить разрешение на строительство и, возможно, проверить и утвердить готовый колодец. Даже несмотря на бюрократию, скважина с ручным насосом стоит хлопот, потому что она приносит душевное спокойствие, зная, что у вас никогда не закончится питьевая вода, что бы ни случилось.

Удары и вибрации при бурении VDO

Автор: DrillingFormulas.Com | 10 октября 2015 г. — 19:09 | 10 октября 2015 г. Направленное бурение, видео с нефтяных месторождений

Просмотры сообщений: 4 126

Это один из отличных VDO, демонстрирующий удары и вибрацию в бурильной колонне компании Schlumberger. В этом VDO вы узнаете о механизмах ударов и вибрации, типах завихрений и о том, как они могут повредить вашу бурильную колонну и КНБК. Кроме того, мы предоставляем стенограмму VDO, чтобы помочь вам лучше понять содержание этого VDO.

Полная стенограмма VDO

Как вы знаете, и удары, и вибрация являются основными виновниками многих проблем при бурении, сегодня мы собираемся обсудить, как свести к минимуму их воздействие и тем самым повысить производительность бурения. Удар в условиях бурения представляет собой внезапный ввод энергии от ударов долота, КНБК или бурильной трубы о ствол скважины. Вибрации могут возникать в результате ударов. Быстрые и непрерывные вибрации приводят к усталости соединений бурильной колонны вплоть до их скручивания. Вот почему многие отказы бурильных колонн являются результатом накопленной усталости из-за вибрации и требуют регулярных периодов проверки. Удары измеряются в G с помощью акселерометра. 1G равен силе тяжести. Величина удара, регистрируемая скважинными приборами, может превышать 200G.

Тяжесть шока зависит от трех параметров;

1- величина толчка,

2- продолжительность или продолжительность удара и

3- частота или количество ударов.

Величина – это сила, которую инструмент воспринимает при воздействии на ствол скважины. Продолжительность измеряет продолжительность разряда в секундах. Частота — это количество раз, когда инструмент фиксирует удар, превышающий пороговое значение акселерометра. Удары и вибрация, а также плохая механика бурения могут отрицательно повлиять на МСП, замедляя процесс бурения.

Так как же определить потенциально опасные удары и вибрацию? Наземные и скважинные данные в форматах глубины и времени используются для диагностики скважинных условий. Глядя на бурильную колонну и долото после спуска, вы также можете определить серьезность и тип удара и вибрации. Schlumberger измеряет боковые толчки и все их инструменты; эти инструменты оснащены датчиками ударов, которые измеряют удары боковой вибрации силой более 50G. В нашем обсуждении мы рассмотрим шесть динамических движений КНБК; осевые, боковые, крутильные, КНБК вихревые, прерывистые и эксцентриковые. Они могут существовать отдельно или могут присутствовать вместе. Правильная идентификация режима вибрации необходима для того, чтобы рекомендовать правильное лечение.

Осевые удары возникают при движении бурильной колонны вдоль оси бурильной колонны. в наиболее тяжелой форме его иногда называют немного прыгающим или немного подпрыгивающим. Однако в большинстве случаев силы недостаточно, чтобы бурильная колонна поднялась на дно и отскочила. Вместо этого удары передаются вверх по бурильной колонне, что гармонически увеличивает и уменьшает нагрузку на долото. Последствиями осевых ударов могут быть поломка зубьев долота, повреждение скважинного инструмента и замедление МСП.

Боковые толчки возникают в результате поперечного движения КНБК с одной стороны ствола скважины на другую, в результате чего он беспорядочно отскакивает от стенок ствола скважины. Торсионные удары возникают в результате мгновенного замедления и остановки бурильной колонны, что происходит, когда долото заглубляется в пласт достаточно глубоко, чтобы замедлить его относительно бурильной колонны, или при дестабилизации в пласте. Это вызывает закручивание бурильной колонны, что может привести к усталости бурильной колонны и КНБК.

Завихрение КНБК является очень сложным или возникает в результате недостаточной стабилизации бурильной колонны, которая воздействует на КНБК, например, при вращении, резонансных оборотах в большом стволе скважины. Вихрь возникает чаще всего, но не ограничивается близлежащими вертикальными стенками. Это происходит, когда возникает боковая волна или боковое движение КНБК, контактирующей со стенками. На видео мы видим испытание вращающегося вала с компонентом КНБК, установленным горизонтально или закрепленным на каждом конце вращения.

Существует три основных типа завихрителей КНБК; Вперед, назад и хаотический вихрь. Поступательный вихрь – это когда КНБК обходит пласт вдоль той же части муфты, что и бурильная колонна. Если пласт является абразивным, чрезмерный износ будет происходить вдоль той части удлинителя, которая трется о пласт, этот износ проявляется в виде пластины с одной стороны удлинителя или в виде одной изношенной лопасти или стабилизатора.

В режиме Forward Whirl КНБК по-прежнему вращается в том же направлении, что и бурильная колонна. Forward Whirl может разрушать долота и КНБК. Обратный вихрь очень похож на прямой вихрь, за исключением того, что трение между пластом и КНБК больше. Это повышенное трение приводит к увеличению крутящего момента на КНБК, что заставляет КНБК вращаться в направлении, противоположном вращению бурильной колонны. Если закручивание осуществляется в обратном направлении, то соединения манжеты могут очень быстро изгибаться и уставать, что приводит к ускоренному усталостному растрескиванию, вымыванию и возможному скручиванию.

В Chaotic Whirl нет предпочтительной стороны муфты КНБК, контактирующей с пластом. Крутящий момент будет выше среднего вместе с боковой вибрацией и ударами. Хаотический вихрь может возникать при изменении скорости вращения, чтобы попытаться решить проблему прямого или обратного вихря. Вращение долота связано с долотами PDC из-за их агрессивного бокового резания на более твердых породах и вблизи вертикальных скважин. Это вызвано несимметричным режущим действием реального пласта, который смещает долото от его центра вращения, а затем позволяет долоту двигаться. Подтверждение ударов и вибрации часто можно получить, осмотрев долото после поездки. При завихрении КНБК иногда необходимо полностью прекратить бурение, чтобы устранить его — в зависимости от тяжести ударов и трудностей при бурении.

Неравномерное вращение бурильной колонны. Это замедление и ускорение вращения КНБК. В крайних случаях КНБК может остановиться и даже изменить свое направление. Во время бурения нарастает трение, в результате чего КНБК на мгновение начинает вращаться медленнее, чем наземная труба, или даже останавливается. При этом колонна накапливает энергию, сообщаемую вращением верхнего привода в бурильной колонне, накапливается избыточная энергия, трение, замедляющее вращение КНБК, будет преодолено. Когда сохраненное вращение, так как оно теперь превышает количество вращений, которое сделал ротор, теперь будет вращаться в обратном направлении в течение короткого периода времени.

В этом случае может произойти непреднамеренное отвинчивание разъема. Наш обзор воздействия ударов и вибрации на бурение является хорошей отправной точкой для вашего понимания проблем, возникающих в связи с этим явлением в буровой среде.
