Как правильно проложить проводку в деревянном доме: Инструкция +Видео

Основным этапом подготовки строящегося дома к внутренней отделке является организация качественного электроснабжения. Проводка в деревянном доме должна быть устроена с соблюдением всех правил устройства электроустановок. Это позволит защитить домовладение от пожара, связанного с коротким замыканием, а также обеспечит бесперебойную подачу электроэнергии.

Прокладка электропроводки своими руками только на первый взгляд кажется невыполнимой задачей.

При грамотной разработке схемы и четком соблюдении инструкции её можно смонтировать в несколько этапов, не прибегая к платным услугам электрика.

Содержание:

Общие сведения

Способы монтажа

Безопасная электропроводка в частном деревянном доме монтируется тремя способами: закрытым (по внутренней части стен и перекрытий), открытым (ретро проводка) и с помощью кабель-каналов.

Особенности и преимущества закрытого способа укладки

Скрытая проводка прокладывается  по тонким металлическим трубкам. Основной плюс такого монтажа — это пожарная безопасность. Сталь, из которой выполнена несущая труба, в случае короткого замыкания или возникновения искры, не даст огню распространиться на горючие материалы. К тому же, если скрыть проводку внутри стен из древесины, то не потребуется отделывать их снаружи. Опытные электромонтажники рекомендуют использовать квадратную трубу или гофротрубки из металла. Эти материалы более удобны в процессе работы.

Единственный минус закрытого способа — высокая цена и сложность электромонтажа.

ЭТО ВАЖНО:  Трубы, по которым проложены электрокабели, подлежат обязательному заземлению!

Особенности и преимущества открытого способа укладки

Такая проводка выполняется витым кабелем по керамическим изоляторам. Для уменьшения риска возгорания при монтаже используется провод в двойной оплётке. Особое внимание следует уделить расстоянию от кабеля до стены. ПУЭ в РФ регламентируют не менее 1 сантиметра. В противном случае между поверхностью стены и кабелем придётся прокладывать слой металла или асбеста.

Стоимость открытой проводки немалая, но и эстетика на высоте.

Особенности и преимущества укладки проводки в кабель канале

Использование современных кабель каналов позволяет смонтировать электропроводку в деревянном доме  в самые короткие сроки. Следует помнить, что прокладка проводов в обычные пластиковые плинтусы запрещается! Допускается использовать только специализированные гофротрубы и кабель каналы, выполненные из негорючих материалов. На этапе окончательной отделки их нельзя зашивать под гипсокартон!

Провести такую проводку своими руками будет дешевле и проще всего.

ЭТО ВАЖНО: Независимо от выбранного способа укладки, в деревянных срубах и домах из клееного бруса для проводки используйте кабели с пометкой «НГ» (nym или ввгнг). Они изготавливаются из материалов, не поддерживающих горение.

Правильная электропроводка начинается с подготовки схемы

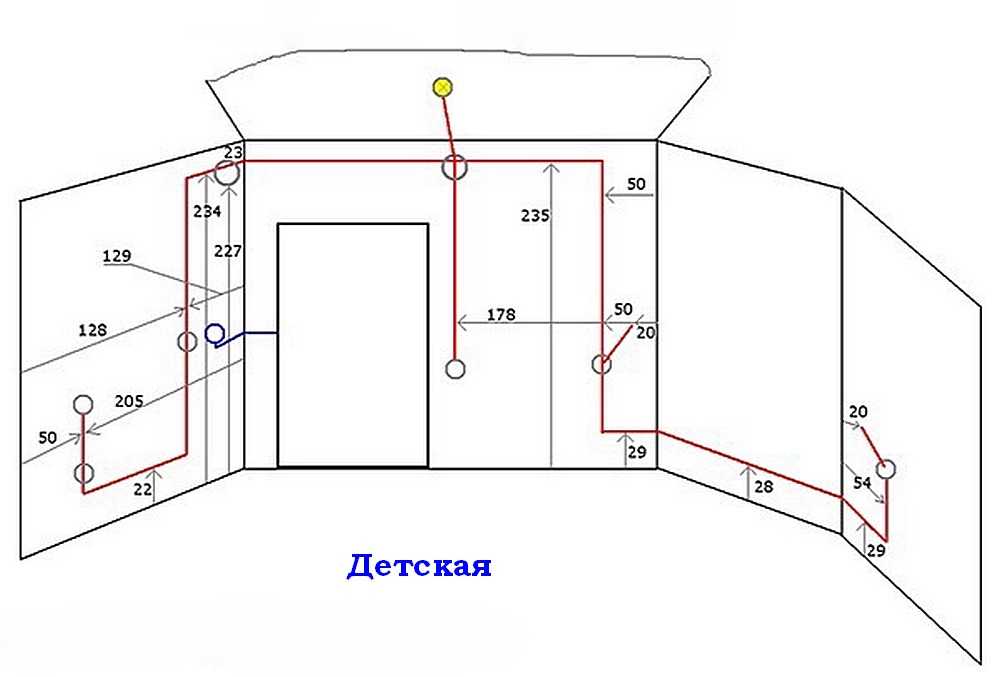

Чертёж будущей раскладки проводов в частном деревянном доме может быть выполнен даже от руки. Главное, что нужно сделать — это разметить все кабели под проводку, распределительные коробки, розетки, выключатели и выводы под осветительные приборы. Грамотно составленная схема поможет не запутаться на этапе прокладки, а в процессе эксплуатации дома исключит повреждения проводов (например, если придётся сверлить стену).

Розетки и выключатели надо спланировать таким образом, чтобы в будущем они были в открытом доступе (не за крупной мебелью или за дверями). Пошаговая инструкция с фото и видео поможет составить идеальную схему для вашего домовладения.

ЭТО ВАЖНО: Опытные электрики рекомендуют собирать линии для осветительных приборов в несколько групп (группировка по комнатам). Для розеток стоит предусмотреть отдельные силовые линии.

Организовывая пространство кухонной зоны следует учитывать заявленную мощность бытовой техники. Количество розеток должно соответствовать количеству приборов. Это обеспечит их безопасную эксплуатацию, а также облегчит обслуживание распределительного щитка.

Правильная схема = максимально безопасная сеть. Электроснабжение дома — единая, бесперебойно работающая система, в которой всё продумано до мелочей: от сечения и типа кабеля, до мощности защитного автомата.

Как развести электропроводку в деревянном доме

В зависимости от выбранного способа устройства (закрытый, ретро или в кабель канале) для монтажа  потребуются следующие инструменты и материалы:

• — кабели (длину лучше брать «с запасом»),клеммники, распредкоробки, пластиковые «стаканы» для розеток и выключателей
• — дрель и перфоратор с насадкой по дереву
• — клипсы для закрепления металлогофры
• — шуруповерт и саморезы

Согласно подготовленной схеме, перфоратором в стенах вырезаются круглые отверстия под распределительные коробки, выключатели и розетки. Производится монтаж. При прокладке кабелей в стальной трубе, следует зашкурить все металлические заусенцы  в местах соединений, иначе сохраняется опасность повреждения изоляции.

ЭТО ВАЖНО: Отверстия для распределительной коробки нужно высверлить над каждым из выключателей. В местах где они будут расположены, лучше оставить хвосты кабеля «с запасом» до 20 см. Так устройство разводки и подключения будет проще.

Разводка электропроводки по гофрам или кабель каналам не требует высверливания дополнительных отверстий. Надо лишь нанести линии разметки вдоль стен как на подготовленной схеме. Затем обозначаются места крепления распределительных коробок и выключателей/розеток. Далее с помощью шуроповёрта на деревянной стене крепится кабель канал, в который укладывается провод соответствующего сечения.

Как внешняя, так и внутренняя проводка должна монтироваться без лишних скруток и соединений. Чаще всего замыкание и возгорание случается именно в них. Если есть необходимость, то два кабеля «спаиваются» с помощью специализированных клеммников, а не изоленты или паяльника.

ЭТО ВАЖНО: Производите монтаж проводки современными кабелями с цветной маркировкой. Ноль — это провод с синей или сине-белой изоляцией, заземление — сочетания жёлтого и зелёного, фаза — любые другие цвета и оттенки.

Устройство распределительного щита и УЗО

Выбирать размер распредщита следует таким образом, чтобы после подключения всех кабелей и приборов, в нем оставалось место. Так у вас останется возможность при необходимости подключить к нему ещё несколько потребителей.

ПРАВИЛА МОНТАЖА ПРИ ОРГАНИЗАЦИИ ЩИТА:

1. В месте входа кабеля в щит устанавливается мощный вводной автомат, рассчитанный выдержать нагрузку со всего домовладения.
2. Фаза, отходящая от автомата подключается на первую клемму счётчика. Ноль выводят на третью клемму. На второй клемме прибора учёта — выход фазы, а на четвертую подключают нулевой отвод.
3. Автоматику в распредщите располагают слева направо: вводной автомат, прибор учёта электрической энергии, общее устройство защитного отключения. Под ними подключаются оставшиеся УЗО и автоматы каждой группы. Крупную бытовую технику, типа электрического котла или водонагревателя, лучше подключать на отдельные УЗО.

ЭТО ВАЖНО: Не пренебрегайте маркировкой групп потребителей. Обозначив каждую, вы облегчите работу с ними при эксплуатации проводки.

Ввод электропроводки в работу и тестирование сети

Когда проводка электричества в дом завершена проводят её проверку. Перед началом тестирования следует убедиться, что все бытовые и осветительные приборы отключены от сети. После включения вводного автомата электропитание подаётся на каждую линию. В случае, когда проблем не выявилось, подключаются все выводы для освещения. Отвёрткой с индикатором проводят проверку фаз, отсутствия напряжения на нулевом проводе и заземлении в розетках. Если всё исправно, то, после отключения автомата, необходимо протянуть все контакты.

Если вы уверены, что лучшая электропроводка — это та, которая сделана собственными руками,  помните:

• — то какой кабель выбрать зависит от заявленной мощности приборов
• — не стоит экономить на материалах. Выбирайте продукцию тех производителей, которые хорошо зарекомендовали себя на рынке
• -.минимум спаек и скруток, максимум цельного провода от защитного автомата до точки назначения.

Рейтинг

( Пока оценок нет )

0

7 527.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

требования, виды, последовательность работ и рекомендации по монтажу

Старт › Электричество в загородном доме:

Мы живет в современном компьютеризированном мире, где многие вещи вместо нас выполняют машины, но деревянные дома набирают все большую популярность. Обитая в крупных городах, появляется желание единения с природой, жить в доме из натуральной древесины и в экологически чистом месте. Тем не менее, современному человеку уже не обойтись без многих вещей, например, электричества.

Электропроводка в доме из древесины должна быть сделана максимально правильно, дабы избежать возгорания, поэтому к данному процессу стоит относиться достаточно серьезно.

В нашей статье мы подробно опишем монтаж проводки в деревянном доме. Рассмотрим основные два способа прокладки электропроводки в доме, технологию и правила прокладки силового кабеля к дому, расскажем, как произвести установку электрических приборов в деревянном доме.

1. Предъявляемые основные требования к проводке в деревянном доме;
2. Открытая электропроводка в деревянном доме;
3. Скрытая электропроводка в деревянном доме;
4. Подготовительные работы при монтаже электропроводки;
5. Прокладка силового кабеля к деревянному дому с улицы;
6. Монтаж установочных изделий, розеток и выключателей.

Предъявляемые основные требования к проводке в деревянном доме

Первое и наиболее важное требование к проводке в частном доме – это правильный подбор кабелей, которые должны выдерживать определенную степень нагрузки с 30% запасом мощности. Проводимые кабели, в обязательном порядке, должны быть под защитой специальной оболочки, которая не должна поддаваться горению и выдерживать воздействия любого механического характера. Проводка в деревянном доме должна быть максимально спрятана, но при этом, места соединения должны быть открыты для легкого доступа, чтобы при любой возникшей ситуации и необходимости, можно было бы произвести осмотр либо мелкие ремонтные работы.

При монтаже электропроводки стоит учитывать способы соединений алюминиевых и медных проводов. Основные требования гласят о необходимости в обязательной установке УЗО, которое будет отключать подачу питания при любой перегрузке проводки. В случае перегрузки проводки, защитные устройства будут предотвращать возможность замыкания электропроводки. Одно из обязательных требований предусматривает отдельную ветку с повышенным запасом мощности для электрических приборов с особой мощностью, например, электропечь.

Проводка в деревянном доме должна быть смонтирована в специальных гофрах, которые можно найти в продаже вместе с электропроводами. Гофрированные шланги подбираются моделью под особые характеристики использующихся проводов. Например, гофра из материала пластик хорошо подойдет для сетей бытового предназначения.

Допустимо прокладывать электропровода и кабель через строительную конструкцию, но в специально выполненных отверстиях. При этом места прохода кабелей через строительную конструкцию, зазоры между кабелями, проводами и трубой необходимо уплотнять заделкой из легко удаляемого негорючего состава. Таким составом является, например, смесь цемента с песком в пропорции 1:10, песок с глиной – 1:9, либо смесь глины, цемента и песка в пропорции 1,5:1:11, или строительный гипс с перлитом вспученным – 1:2.

Заделку сквозного прохода в строительной конструкции выполняем но по всей толщине перегородки либо стены, чтобы исключить проникновение в помещение газа либо влаги. Заметим, что проводка должна прокладываться при температуре не больше 15°С ниже нуля. Желательно отдавать предпочтение проводам с изоляцией и кабелям в защитной оплетке с жилами из меди: для силовых подключений и сети розеток с сечением не меньше 2,5 мм/кв., а для осветительных нужд – 1,5 мм/кв.

Открытая электропроводка в деревянном доме

Прокладка электропроводки в доме подразделяется на два основных способа: скрытая и открытая. В данном разделе рассмотрим открытый монтаж электрических проводов.

Схема открытой прокладки электропроводки в частном доме значительно упрощает обслуживание и ремонт коммуникаций, но чаще всего такую схему применяют при монтажных работах, например, в бане, где повышена влажность и вероятность возгорания при замыкании от попадания влаги также высока.

Проводка в деревянном доме открытого типа может выполняться по стенам, в трубках из пластмассы, в специальных плинтусах под кабель либо в специальных пластиковых каналах под кабель. Данные конструкции изготавливаются из материалов, которые не подвержены возгоранию либо из самозатухающих материалов, которые обладают электроизоляционными свойствами. Конфигурации таких кабелей могут быть самыми разнообразными и производятся всего в трех цветах: коричневом, светло-коричневом и белом.

Производя монтаж открытой проводки в каналах либо кабельных плинтусах, не рекомендуется смешивать между собой осветительные, слаботочные и силовые провода. Для избегания перегрева коммуникаций каналы допускается заполнять проводами до 60%. При полном заполнении каналов и коробов возможность отведения тепла сводиться к минимуму, что является основной причиной короткого замыкания и возгорания проводки.

Высота прокладки коммуникаций по открытой схеме не нормируется. Каналы и плинтусы при закреплении должны плотно прилегать к строительному основанию: между стеной и каналом, полом и плинтусом зазор не должен превышать 2 мм. В не отапливаемых помещениях (чуланах, подвалах, чердаках и коридорах) выполняем монтаж открытой электропроводки, используя скобы, подходящие под диаметр кабеля.

Для соблюдения эстетичного вида электропроводку рекомендуют размещать в незаметных местах. Не рекомендуют производить монтаж проводки напротив дверного прохода, рядом с батареями и трубами из металла, на углах стен.

Скрытая электропроводка в деревянном доме

В деревянном доме допускается производить монтаж электропроводки по скрытой схеме, например, в пустотах строительной конструкции, внутри сборных перегородок, в бороздах деревянных стен, в замоноличенных трубах и под подвесными потолками. Горизонтальные участки силового кабеля можно прокладывать в слое подготовки пола из негорючих материалов, как например, «теплые полы» в деревянном доме.

При монтаже электросети в деревянном доме под слоем штукатурки, в строительных пустотах либо в перегородках сети для осветительных целей, рекомендуют использовать изолированные провода либо кабеля в общей защитной оплетке, которая обеспечит механическую защиту. При необходимости демонтажа данного вида прокладки, ремонт в доме придется практически заново делать, поэтому прежде, чем отдать предпочтение такому способу, необходимо хорошо все просчитать.

Под слоем штукатурки скрытая прокладка проводов производится строго вертикально либо строго горизонтально. Расстояние от плит перекрытия до проводов должно быть не меньше 200 мм. В перегородках, толщина которых до 80 мм, прокладку трасс можно делать кратчайшую. Провода, при скрытой схеме монтажа, необходимо крепить на протяжении каждого 0,5-1,2 метра, обеспечивая плотное прилегание к основанию штробы.

Разводка, прокладываемая в труба, под подвесными потолками, в пустотах строительных конструкций и перегородках из материала группы горючести Г1 должна производиться проводами и кабелями, которые имеют показатель индекса НГ (не распространяющие горение) либо показатель индекса LS (с низким показателем газо- и дымовыделения) в трубах из пластика, не поддерживающих и не распространяющих горение. В случае, если подвесные потолки, пустоты перегородок выполнены из материала группы горючести Г4, Г3, Г2, то электропроводка должна быть выполнена прокладкой кабелей и проводов в металлорукавах с локализационной способностью либо в металлических трубах. Комплектующие из металла (лотки, металлорукава, трубы и скобы) рекомендуют защищать от воздействий коррозии.

Подобная схема проводки может применяться и в бане, душевой, сауне и в ванной, но для избегания поражения электрическим током, в перечисленных местах, где влажность повышена, скрытую проводку применяют с помощью проводов защищенных поливинилхлоридной оболочкой и прокладывают в поливинилхлоридных трубах. В данном случае, недопустимо прокладывать трассу проводов защищенных металлической оболочкой и в стальных трубах. Если в бане применяется электрическая каменка, то ее необходимо огородить специальным заборчиком из дерева, оббитым со стороны печки картоном из асбеста, где нужно обязательно выдержать зазор между оградой и печью не менее 4 см.

Подготовительные работы при монтаже электропроводки

Перед стартом начала монтажных работ, необходимо произвести комплекс некоторых подготовительных мероприятий: разметочные, заготовительные, пробивочные работы.

Для начала есть необходимость определиться с конкретным местом ввода электрических кабелей в дом, затем разметить места расположения электроприборов, штепсельных розеток, выключателей, соединительных и ответвленных коробок и светильников. После разметочных работ электрооборудования перейдем к разметке линий прокладки электропроводов. Обязательно отметим месторасположение распределительного щитка. Чаще всего щиток устанавливают рядом с вводом в частный дом, в отапливаемом сухом помещении на высоте от поверхности пола в доме от 1,5 м до 1,7 м.

Для электропроводок разметочные работы начинаются с прокладки линии основного пучка проводов, далее ответвлений от него, с указанием поворотов и проходов через стены. Помним, что в обязательном порядке учитывается правило с расположением проводов на стенах строго вертикально либо строго горизонтально.

Горизонтальный путь проводки желательно проложить на 20 см ниже потолка, параллельно стыка стен и потолка, что снизит вероятность повреждения проводки от механического воздействия. При поворотах трассы угол должен соблюдаться в 90 градусов. Разметку мест креплений проводников начнем с крайней точки крепления. Скрытая и открытая проводка в деревянном доме может размечаться с помощью специального разметочного шнура. Шнур продается уже окрашенным либо окрасим его мелом, синькой или углем. Затем закрепим один его конец, а за другой конец натянем шнур одной рукой параллельно потолку либо стене, оттянем второй рукой шнур от разметочной поверхности и резко отпустим. Получим на поверхности четкую прямую линию, поскольку ударяясь о поверхность, окрашенный шнур оставит след. Проведем разметочные работы и в обязательном порядке перенесем план трассы на бумагу, советуем его сохранить для возникновения в будущем необходимости ремонта электропроводки.

Разметочные работы при монтаже соединительных, ответвленных и установочных коробок, выключателей, розеток и светильников можно произвести вручную. Ответвительные коробки устанавливаются в местах ответвлений для спуска к выключателям, розеткам. Скрытая электропроводка подразумевает использование выключателей и штепсельных розеток скрытого исполнения. Их монтаж производят в специальные коробки габаритом до 70 мм. Выключатели советуют располагать у входа в комнату со стороны ручки двери либо внутри комнаты с той же стороны. Высота монтажа выключателя подбирается на свое усмотрение для удобства пользования, рекомендуют на высоте от пола около одного метра, но чтобы дверь при открывании не касалась его. Расстояние от косяка двери до проводов выключателя не должно быть меньше 100 мм, данное условие относится и к проводке у окна. Вообще то, для установки выключателей существует два стандарта, где расположение, например, в детской комнате, выключателя по высоте относительно поверхности пола допускается производить от 50 см до 80 см, а другой – от пола на высоте в 150 см.

Высота расположения розеток относительно поверхности пола не регламентируется, но опытные специалисты не советуют делать монтаж розеток очень низко. Поясняется это тем, что при затоплении дома повышается опасность замыкания проводки, да и просто в таком варианте расположения не очень удобно ими пользоваться.

Этап заготовки, который включает в себя подготовку и правильный подбор кабелей, проводов, также по силам произвести одному человеку. На данном этапе мы режем провода и кабеля кусками длиной равной расстоянию между ответвительной коробкой и электроустановочными изделиями (светильниками, выключателями и розетками). К каждому куску по длине прибавим по 10 см для монтажных работ соединений между собой.

Прокладка силового кабеля к деревянному дому с улицы

Прокладку силового кабеля к сооружению выполним после разметочных и монтажных работ проводки внутри дома подземным либо воздушным путем. Путь прокладки силового кабеля регламентируется заранее составленным проектом при соблюдении существующих правил электромонтажа и соответствующих нормативов.

Монтаж воздушным способом силового кабеля считается наиболее экономичным вариантом, но если проводка деревянного дома не будет превышать расстояние 25 метров, но и при этом допускается установка промежуточной опоры под силовой кабель. Воздушная прокладка силового кабеля производится при помощи специальной растяжки или на фарфоровых изоляторах. Кабель для воздушной прокладки должен применяться самонесущий изолированный СИП (СИП-3, СИП-4, СИП-2А) с гарантийным сроком службы около 25 лет, который оснащен атмосферостойким полиэтиленовым покрытием, и особыми элементами, которые устойчивы к перегрузкам. Недостаток данного вида кабеля заключается в проблематичном вводе его в автомат защиты, и он довольно трудно поддается изгибанию.

Нормативы воздушного способа прокладки силовой линии гласят, что кабель над проезжей частью должен находиться на высоте не меньше шести метров, а над пешеходной дорожкой – не ниже 3,5 м, а закрепление кабеля на доме над уровнем земли нужно производить на высоте не меньше 2,75 метров.

Через деревянную стену сруба кабель можно ввести через втулку из металла, которая защитит его от повреждений при осадке сруба либо подвижках стен. Кабель должен быть сечением не меньше 16 кв.мм. Способность пропускания такого кабеля до 63А, при однофазном подключении его мощность будет равняться 14кВт, трехфазном – 42кВт мощности. По пожарным нормам кабель СИП по чердачным помещениям вести нельзя, поскольку он является алюминиевым проводом, поэтому данный кабель используют исключительно для подвода наружной линии, а вводят в дом кабель другого типа (НГ, ВВГ либо NYM). При этом необходимо для перехода использовать специальные соединители «медь-алюминий», а кабель СИП закреплять на натяжители (анкерные зажимы).

Монтаж подземной силовой линии является более затратным мероприятием, поскольку для этого необходимо вырыть траншею глубиной до одного метра, а использовать более дорогой кабель ВБбШв с медными жилами и бронированной защитной оболочкой. Данному кабелю не страшны подвижки грунта и грызуны, поскольку он выполнен в стальной оплетке расположенной между наружной и внутренней пластиковой защитной оболочкой. Дно траншеи нужно обустроить подушкой из песка в 10 сантиметров, проложить кабель и снова засыпать песком либо даже заложить кирпичами.

Для дополнительной защиты при подземной прокладке кабеля не рекомендуют использовать металлический трубопровод, поскольку он собирает конденсат внутри себя. Использовать трубки из металла лучше при монтаже кабеля по наружной стене либо при опускании его из земли в землю. Силовой кабель нужно предохранять от натяжений, укладку его лучше производить волнообразным размещением, чтобы при перепадах температуры либо смещениях почвы не возникло натяжения кабеля.

Подробнее об этом можете узнать в статье — «Подвод кабеля к дому: правила и советы от профессионалов«.

Монтаж установочных изделий, розеток и выключателей

Внутренний щиток, как аппарат управления необходимо размещать в навесные шкафчики, которые изготавливаются из несгораемых материалов. Данный шкафчик можно расположить в наиболее удобном месте для обслуживания, но в удалении на 0,5 метра от легковоспламеняющихся материалов и элементов строения. Сам щиток снабжается входным автоматом и УЗО.

Конструкции штепсельных розеток и выключателей бывают скрытого и открытого типа исполнения. Монтаж изделий открытого исполнения производится с помощью подрозетников, изготовленных из токонепроводящих материалов в виде дисков размерами в диаметре до 70 мм, а толщиной не меньше 10 мм. Крепление подрозетников к стене делается с помощью шурупов либо саморезов. На горючих основаниях под подрозетники рекомендуют укладывать подкладки толщиной около 3 мм из асбеста.

Во влажных помещениях (бане, сауне, ванной) выключатели, розетки и распаечные коробки необходимо применять в брызгозащитном исполнении (IP-44). Ввод проводки должен осуществляться в таком случае исключительно снизу, чтобы конденсат не смог затекать внутрь изделия. Для помещений моечной либо парилки в бане, желательно использовать пониженное напряжение, для чего нужно устанавливать специальные трансформаторы. Провода во влажных помещениях должны использоваться двойной изоляции типа ПВС, в топочных помещениях бани используют исключительно термостойкий провод в силиконовой изоляции (например, одножильный провод SILFLEX Sif S=0. 25-185 кв. мм), такая проводка выдержит температуру до 180 градусов.

Монтаж светильников в деревянном доме не сложно произвести, а вот во влажных помещениях освещение должно быть низковольтным (12В), провода должны соединяться клемным способом, и обязательно нужно позаботиться о заземлении. Светильники в данных помещениях должны использоваться термостойкие и влагостойкие.

В заключение, добавим, что электропроводка и оборудование периодически необходимо проверять в целях безопасности, а во время проведения ремонтных работ электрооборудование лучше отключать вовсе.
