Типы подключения ТЭНов типа ЗВЕЗДА или ТРЕУГОЛЬНИК для трехфазной сети: схемы и примеры :: информационная статья компании Полимернагрев

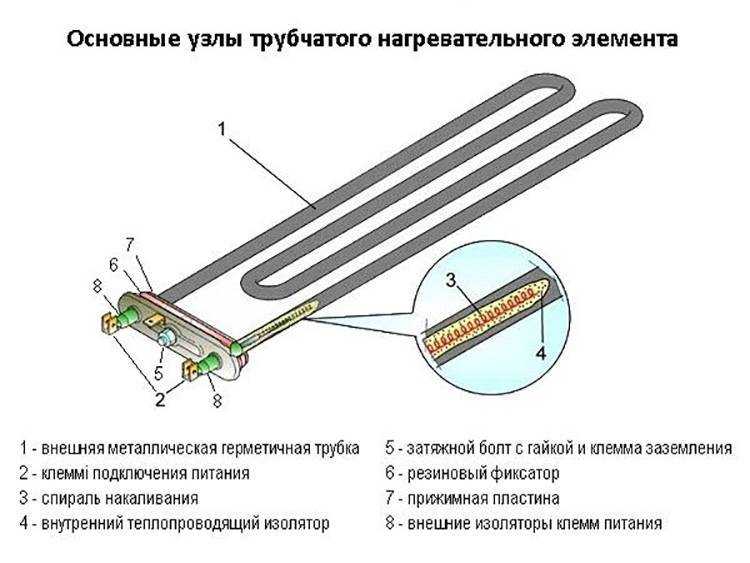

Трубчатые электронагреватели являются самым популярным типом нагревательных элементов как в промышленности, так и в бытовых приборах. Каждый электрический ТЭН, даже если он рассчитан на 220В, может подключаться как к однофазной, так и к трехфазной сети. Давайте подробно рассмотрим, какие типы подключения к трехфазной сети для нагревателей существуют и какие требования к характеристикам ТЭНов предъявляются для них.
Для подключения электронагревательных элементов к 3-фазной сети применяются такие виды схем:
Если мы имеем не специальные нагреватели, типа блок ТЭНов или сухие керамические ТЭНы, а обычные трубчатые ТЭНы, то для получения равномерной нагрузки необходимо иметь на каждой фазе трехкратное количество электронагревателей. То есть минимальное количество нагревателей будет равно 3. При этом в технических параметрах ТЭНов напряжение питания может быть как 380, так и 200 Вольт.
Для электронагревательных ТЭНов с параметрами напряжения электропитания 220 В нужно использовать тип подключения к 3-фазной сети типа ЗВЕЗДА. А для тех, которые производятся с характеристикой напряжения равной 380 Вольт, возможно применять обе схемы подключения: и вариант ЗВЕЗДА и вариант ТРЕУГОЛЬНИК.
Вариант подключения к трехфазной сети питания типа ЗВЕЗДА
Тип ЗВЕЗДА применяется в сухих ТЭНах от компании Полимернагрев в варианте подключения № 3 с четырьмя болтами в качестве типа токовывода. Также тип подключения «звезда» может применяться при подключении блок ТЭНов ТЭНБ. В данных случаях подключение нагревательных спиралей производится по следующей электрической схеме:
Давайте теперь рассмотрим, как можно подключить нагреватели по данной схеме, если у нас имеются в наличии не специальные, а стандартные электрические воздушные или водяные металлические ТЭНы.
К питающему напряжению должен подключаться только один вывод от каждого ТЭНа.
Именно поэтому для подключения к трехфазной сети у нас должно быть кратное трем количество электронагревателей. Остальные же контактные выводы, которые не подключены к напряжению, должны быть соединены в одну так называемую нулевую точку. Таким образом, мы получаем трехпроводную соединенную нагрузку.
Давайте подробно рассмотрим схему трехпроводного соединения на 380 В для включения 3-х водяных ТЭНов. На первом рисунке вы можете рассмотреть описанную выше схему включения ТЭНов, а на втором к схеме добавляется специальное устройство для подачи напряжения на ТЭНы с защитными переключателями. Как четко видно на схеме, каждый второй токовывод нагревателя подается на фазы А, В и С, а остальные же соединяются вместе.
Подключая ТЭНы таким образом мы получаем значение напряжения электропитания на каждом электротэне между подключением к сети и нейтральной точкой равное 220 В.
В приведенной схеме можно увидеть, что выводы нагревателей справа подсоединены к фазам А, В, С.
Выводы, которые находятся слева — соединяются в общей нейтральной точке. Рабочее напряжение между выводами справа и нейтральной точкой равно 220 Вольт.
Также есть вариант подключения к трехфазной сети ЗВЕЗДА, который использует четырехпроводную схему. При таком способе применяют трехфазное питание с напряжением 230В, а нулевую точку подают на нейтраль источника электропитания.
Тут так же, как и в предыдущем случае, одни выводы соединяются в нулевую точку, а другие подводятся к трехфазной сети. Если соединение с нулевой точкой передавать на нулевую шину источника электропитания, мы получим на каждом нагревателе между питанием и нулем напряжение в 220-230В.
Когда возникает необходимость в полном отключении питания на нагреватели, нужно применять выключатели типа 3+n или же 3р+n, способные функционировать в автоматическом режиме. Автоматы данного типа могут использоваться для полного перевода всех силовых электроконтактов на полностью автоматический рабочий режим.
Давайте рассмотрим, как же на практике следует применять тип подключения ЗВЕЗДА, на примере монтажа ТЭНов в электрокотле.
Подключение нагревателей по схеме ЗВЕЗДА для электрокотла
В электрических нагревательных котлах ТЭНы могут подключаться различными способами, но для демонстранции схемы подключения по типу ЗВЕЗДА опишем вариант установки сухих ТЭНов к 3-фазной сети питания с напряжением 220В.
Высокая мощность водяных сухих ТЭНов накладывает определенные требования к качеству соединений. Надежность соединений должна быть обеспечена высоким качеством термостойких проводов и строгим соответствием всех действий описанной в инструкции схеме.
Первое, что нужно сделать, это при подключении фазных поводов произвести накрутку гайки M4. Далее вам необходимо наложить шайбу и установить кольцевой наконечник провода питания. Следующим шагом будет наложение еще одной такой же шайбы, поверх которой помещается еще одна специальная пружинная шайба гровер.
И это все нужно надежно зафиксировать гайкой M4.
Провода, которые выводятся на нейтральную фазу, крепятся при помощи болта типа M8. Провод нейтрали нужно поместить в перемычку, которая находится между контактами отверстий ТЭНа.
Обязательно заземлите корпус нагревательного элемента и проводов питания после того, как подключите все провода на питающие и нулевые контакты ТЭНа. В большинстве случаев в стандартных электрокотлах болт заземления располагается с левой стороны около блока с ТЭНами. К нему мы и должны присоединить провод для заземления.
После подключения проводов следует провести заземление корпуса нагревателя и проводов подключения ТЭНа. Обычно у котлов для заземления с левой стороны у блока электронагревателей находится болт, к которому и следует подключать проводник заземления.
Вы можете использовать для заземления как отдельный провод уравнения потенциалов, так и провод с клеммника заземления блока управления.
Наглядно все вышеописанное вы можете посмотреть на рисунке ниже в виде схемы и фото подключения ТЭНа.
Если вы сделали все в четком соответствии инструкции, подключение блок Тэна электрокотла можно считать завершенным. Останется лишь вернуть защитный кожух на блок нагрева.
В электрических котлах управление нагревом осуществляется на основе данных от термодатчиков. Терморегулирующие устройства находятся на основной панели управления котла. На терморегулятор будут подаваться данные о температуре ТЭНа и температуре теплоносителя. На основе этих показаний и установленных на терморегуляторе настройках автоматикой принимается решение о подаче или отключении питания нагревательных элементов. Пока температура будет меньше установленной, будет подаваться питание, и Тэны будут производить нагрев, а при достижении или превышении порогового значения питание будет отключено и ТЭН прекратит нагреваться. При остывании до нижнего порога ТЭН опять включится.
Терморегулятор позволяет человеку всего один раз установить температуру (верхний и нижний порог) и потом работа электрокотла будет осуществляться в автоматическом режиме, а температура будет поддерживаться на нужном уровне.
Есть вариант использования терморегуляторов с несколькими типами термодатчиков, которые будут не только контролировать нагревание самого ТЭНа, но и температуру воздуха в помещении. Для этого термодатчик нужно установить на расстоянии от котла и теплоносителя.
Вариант подключения к трехфазной сети питания типа ТРЕУГОЛЬНИК
Рассмотрим на схеме второй вариант подключения нагревательных элементов к трехфазной сети под названием ТРЕУГОЛЬНИК.
При данном варианте нагреватели соединяются между собой последовательно. У нас в итоге должно сформироваться три плеча для фазы А, В и С. Для примера:
-
Для А фазы – соединяем первый вывод ТЭНа №1 и первый вывод ТЭНа №2 -
Для В фазы – соединяем второй вывод ТЭНа №2 и второй вывод ТЭНа №3 -
Для С фазы – соединяем второй вывод ТЭНа №1 и первый вывод ТЭНа №3
Теперь, когда мы познакомились с двумя типами подключения ТЭНов, можно рассмотреть зависимость мощности и температуры нагревателей от типа схемы подключения.
Зависимость температуры и мощности нагрева от варианта схемы подключения
Мощность нагревателя – это очень важный параметр, на который многие покупатели ориентируются при покупке ТЭНа. По сути же мощность ТЭНа зависит только от показателя сопротивления греющей спирали. Конечно же, если не использовать трансформаторы и питание от определенной сети будет постоянным. Данное свойство зависимости можно легко вычислить, воспользовавшись простой формулой из школьного курса физики:
Мощность (P) = Напряжение (U) * Сила тока (I)
В данном случае за величину напряжения берем разницу потенциалов между выводами электрического ТЭНа, а силу тока нужно измерять ту, которая будет протекать по греющей спирали.
Силу тока можно вычислить по формуле I=U/R, где R – электрическое сопротивление нагревательной спирали. Теперь подставим данное значение в формулу мощности, и получится, что мощность ТЭНа зависит только от напряжения и сопротивления.
Таким образом, делаем вывод, что при постоянном напряжении сети питания мощность электронагревателя будет меняться только при изменении сопротивления.
Значение сопротивления резистивного элемента в основной массе нагревателей имеет прямую зависимость от значения выделения температуры. Но в нагревателях с нихромовой или фехралевой спиралью, к примеру, в пределах сотни-другой градусов сопротивление практически не изменяется.
В ситуации с высокотемпературными нагревателями из карбида кремния или дисилицид молибдена картина будет совсем другой. В выскотемпературных нагревателях с увеличением температуры сопротивление падает очень значительно в пределах от 5 до 0,5 Ом, что делает их очень выгодными с точки зрения потребления электроэнергии в печах.
Но из-за данного качества высокотемпературных КЭНов их нельзя подключать напрямую даже к сети питания 220В, не говоря уже о 380В. Технически можно произвести подключение к 220в КЭНы, если соединить их последовательным образом.
Однако при данном способе будет невозможно контролировать мощность и температурную выработку нагревателей в печи. Для подключения высокотмепературных нагревателей неметаллического типа следует использовать специальные регулируемые трансформаторы или же стандартные статистические ЭМ устройства.
В компании Полимернагрев вы можете купить электронагреватели, которые производятся специально с учетом подключения к трехфазной сети питания. Это сухие керамические ТЭНы, блок Тэны для воды и трехстержневые КЭНы. Тип подключения данных нагревателей зависит от показателя напряжения по схеме звезды или треугольника.
При подключении электрических Тэнов в соответствии со схемой ТРЕУГОЛЬНИК соединяются три нагревательных спирали, у которых равные значения сопротивления и на питание будет подано 380В. Подключение ТЭНов ЗВЕЗДА подразумевает наличие нулевого вывода, а на каждый элемент нагрева будет подаваться 220В. Нулевой провод позволяет подключать потребители с разным значением сопротивления.
Если у вас остались вопросы по типам подключения нагревателей к трехфазной сети, вы можете обратиться к нашим специалистам по телефону в Москве или задайте свой вопрос в форме ниже, мы постараемся подробно ответить вам в самые кратчайшие сроки.
5 основных причин, почему нет нагрева воды
Основные неисправности из-за которых не включается водонагреватель.
Есть два типа неисправностей, которые могут возникнуть в накопительных водонагревателях: гидравлические неисправности (связанные с подачей воды) и электрические неисправности. Если водонагреватель не включантся, то это электрическая неисправность. Поэтому мы предлагаем выполнить шаги, описанные ниже.
1. Проверьте подачу электроэнергии.
Нужно проверить работу розетки. Для этого достаточно в розетку, в которую подключен водонагреватель включить, например, настольную лампу.
2. Проверьте автоматический выключатель (автомат)
Необходимо проверить автоматический выключатель или предохранитель, предназначенный для вашего водонагревателя, чтобы убедиться, что он не сработал (т.
е. он не находится в положении «0» или «ВЫКЛ»). Если он сработал, ваш водонагреватель не будет получать ток. Вы можете попробовать сбросить автоматический выключатель (или предохранитель) и проверить, включается ли водонагреватель или нет.
Если при повторном включении автомат опять сработал, то скорее всего неисправность в тэне.
3. Сработал предохранительный термостат.
Перед выполнением этой проверки отключите электричество водонагревателя на блоке автоматов.
С помощью крестовой отвертки снимите крышку доступа, которая обычно находится под котлом и удерживается на месте несколькими винтами. Теперь вы сможете увидеть термостат (здесь очень пригодится налобный фонарик!). На термостате вы увидите небольшую прорезь, внутри которой видна красная кнопка. С помощью шлицевой отвертки (с электроизоляцией) попытайтесь вдавить кнопку.
Если он еще не был в нажатом положении, то котел, должно быть, перешел в безопасный режим. Иногда это может произойти после урагана или отключения электричества, или в результате перегрева бойлера с горячей водой.
Затем снова включите электричество (внимание: с этого момента не прикасайтесь к системе под котлом) и попробуйте снова перевести его в принудительный режим работы.
Если термопредохранитель снова сработает, это может быть вызвано тем, что:
- Термостат неисправен и подлежит замене;
- Или термостат срабатывает в безопасном режиме из-за того, что водонагреватель слишком забит известковым налетом.
4. Термостат неисправен или настроен неправильно
Возможно, что термостат водонагревателя настроен неправильно, или регулятор температуры был случайно сбит, когда кто-то ранее что-то делал с котлом, и теперь он установлен на слишком высокую температуру. В этом случае просто поверните регулировочный диск, чтобы выбрать подходящую температуру нагрева, а затем снова включите питание котла.
Еще ничего? Возможно, термостат неисправен и его необходимо заменить. Проверить его состояние можно с помощью мультиметра в режиме омметра. Отсоедините разъемы от термостата и поместите щупы мультиметра на клеммы термостата, которые обычно отображаются визуально (у большинства котлов есть схема подключения, которая поможет вам ).
Вы знали?
В идеале водонагреватель должен быть установлен на температуру от 50°C до 60°C. Если будет холоднее, чем это, в баке могут скапливаться бактерии. Вы также обнаружите, что вам нужно включить горячую воду в душе сильнее! Любая более высокая температура будут способствовать образованию отложений известкового налета.
Важно: если на термостате есть следы гари, пластик немного подплавился или есть запах горелого пластика, обязательно (помимо замены термостата) заменить разъемы или обрезать и заново зачистить конец кабеля от сеть. Не забудьте как следует затянуть винты на новом термостате, иначе проблема быстро вернется из-за перегрева электрических контактов.

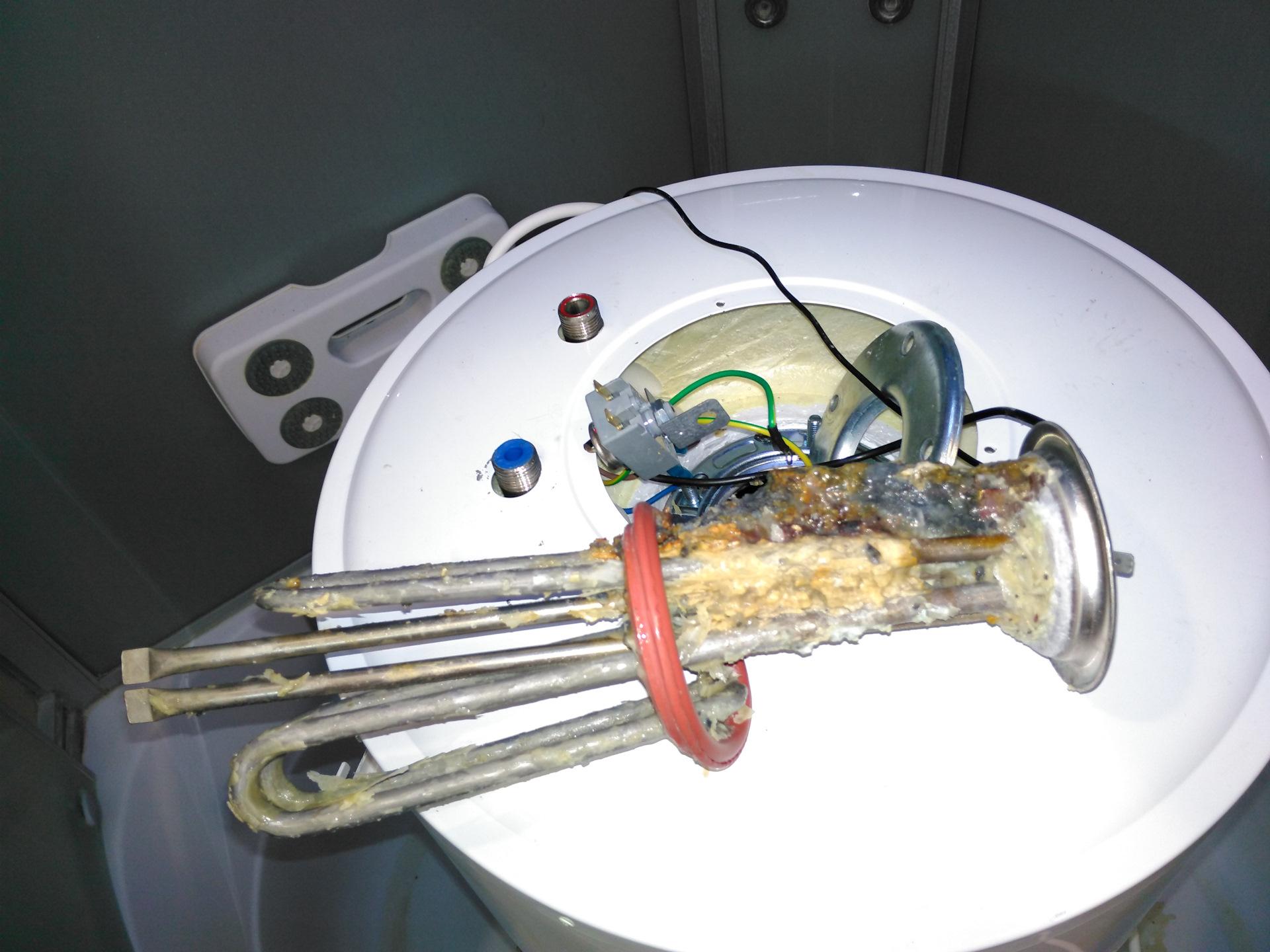

5. Нагревательный элемент неисправен.
Если водонагреватель по-прежнему не работает, несмотря на все эти проверки, скорее всего, вышел из строя тэн. Это можно проверить мультиметром, если он у вас есть. Сначала отсоедините разъемы от элемента. Затем убедитесь, что ваш мультиметр находится в режиме омметра.
Затем поместите два щупа измерителя на две клеммы элементов, чтобы проверить непрерывность (вы должны получить значение). Если ваш водонагреватель не слишком старый, стоит заменить нагревательный элемент. В противном случае имеет смысл заменить целиком водонагреватель, т.к. иногда сложно найти запчасти для старых моделей.
Как заменить нагревательный элемент в сушилке Samsung
Если сушилка Samsung перестала нагреваться или нагревается неправильно, наиболее вероятной причиной является неисправный нагревательный элемент. Когда это произойдет, его необходимо будет заменить. Но не переживайте, заменить нагревательный элемент в сушильной машине Samsung несложно и не займет много времени.
Просто следуйте инструкциям в этом руководстве, чтобы снять старый элемент и установить новый, и ваша сушильная машина снова заработает в кратчайшие сроки. Все, что вам нужно, это отвертка и сменный элемент, и все будет в порядке. Просто убедитесь, что вы заказываете правильную запасную часть в хозяйственном магазине или интернет-магазине.
Данное руководство охватывает все основные модели сушильных машин Samsung, в том числе:
DV203AEWXAA
DV203AGSXAA
DV203AGWXAA
DV206AESXAA 9000 3
DV206AGSXAA
DV209AEWXAA
DV210AEW/XAA
DV210AEWXAA
DV210AGWXAA
DV218AEBXAA 9 0003
DV220AEW /XAA
DV330AEW/XAA
DV350AEWXAA
DV419AEWXAA
DV42H5000EW/A3-0000
DV42H5200EP/A 3-0000
DV42H5200EW/A3-0000
DV448AEP/XAA
DV448AEPXAA
DV45H7000EW/A2-0000
DV48H7 400EW/A2-0000
Шаг 1. Отсоедините сушильную машину
Начните с извлечения сушильной машины из стены. или, если он прикреплен к стене, снимите его, чтобы получить доступ к нагревательному элементу. Если к вашей сушилке присоединен выпускной шланг, отсоедините его. Затем выключите питание, отключив сушилку от сети.
Шаг 2. Снимите заднюю крышку
После отключения красильной машины от вентиляционного отверстия и источника питания следующим шагом будет снятие задней крышки.
Это потому, что нагревательный элемент находится за ним. Чтобы снять крышку, отвинтите винты, удерживающие ее на месте, и панель должна отщелкнуться. После снятия уберите его в сторону и храните винты в надежном месте.
Шаг 3. Снимите панель управления
Следующим шагом является снятие панели управления с сушильной машины. Это можно сделать, открутив винты, удерживающие его на месте, после чего он должен отщелкнуться. Будьте осторожны, чтобы не снять его полностью, так как вам нужно будет отсоединить жгуты проводов, которые соединяют панель с сушилкой, прежде чем ее можно будет снять. После отсоединения уберите панель управления в сторону и поместите винты в безопасное место.
Шаг 4. Снимите переднюю крышку
Чтобы снять переднюю крышку, откройте дверцу сушилки и выньте фильтр/ловушку для ворса. Под фильтром/ловушкой находится пара винтов, которые необходимо открутить. Отложите фильтр в сторону и держите два винта в надежном месте.
Переднюю панель теперь можно снять, и у вас будет доступ к нагревательному элементу.
Шаг 5. Отсоедините клеммы питания
Найдите нагревательный элемент и отсоедините от него клеммы питания. Всего должно быть шесть клемм. Вам не нужно беспокоиться о том, чтобы запомнить, где каждый из них крепится к нагревательному элементу, поскольку все они немного отличаются по форме.
Шаг 6 – Снимите нагревательный элемент
После того, как клеммы нагревателя будут отсоединены, вашей следующей задачей будет снятие нагревательного элемента. Это можно сделать, открутив винт, удерживающий его на месте, а затем вынув элемент. Убедитесь, что вы храните винт в надежном месте, так как вы можете использовать его для нового. После того, как элемент был удален, отсоедините термостат от элемента, открутив четыре винта, которые удерживают его на месте.
Шаг 7 – Подсоедините термостат к новому элементу
Первая задача по установке нового нагревательного элемента в сушильную машину Samsung — прикрепить термостат к новому элементу с помощью четырех винтов, которые вы открутили ранее.
Если у вас есть мультиметр, вы должны проверить термостат, чтобы убедиться в его непрерывности. Не волнуйтесь, если у вас нет мультиметра, но если термостат неисправен, вам придется его заменить.
Шаг 8. Установите новый нагревательный элемент
Достаньте новый нагревательный элемент из упаковки и поместите его в сушильную машину Samsung. Затем вы можете закрепить его на месте с помощью винта, который вы сняли ранее, или, если у вашего нового нагревательного элемента есть винт, используйте вместо него новый. После закрепления на месте снова подключите разъемы проводов к элементу.
Шаг 9. Установите переднюю крышку на место
Теперь, когда нагревательный элемент успешно установлен, вам нужно снова собрать сушильную машину. Начните с установки передней панели на сушилку и закрепите ее винтами, которые вы сняли ранее. Затем вы можете поместить фильтр/ловушку для ворса обратно в сушильную машину.
Шаг 10.
Установите панель управления на место
После закрепления передней панели снова подсоедините жгуты проводов панели управления и установите панель управления на место. Закрепите его на месте с помощью винтов, которые вы удалили ранее. Сначала убедитесь, что панель защелкивается на сушилке.
Шаг 11. Установите на место верхнюю крышку
Последнюю крышку теперь можно установить обратно на верхнюю часть сушилки и закрепить на месте с помощью ранее снятых винтов.
Шаг 12. Подсоедините вентиляционное отверстие и питание
Последний шаг — повторное подсоединение выпускного шланга к сушильной машине и включение питания. Теперь вы можете вернуть сушилку в обычное положение и снова включить ее, чтобы проверить, работает ли новый нагревательный элемент. Если новый нагревательный элемент работает, вы можете снова использовать сушилку Samsung!
Как проверить нагревательный элемент: подробное руководство
Вы чувствуете, что вода из вашего нагревателя не такая горячая, как раньше, и вы получаете меньше удовольствия от принятия душа? Как вы думаете, нагревательный элемент близок к закату? Есть только один способ выяснить это, и для этого нужно научиться тестировать элемент водонагревателя.
Проверка элемента водонагревателя поможет вам решить, требуется ли вашему водонагревателю замена нагревательного элемента или нет. Хорошая новость заключается в том, что этот процесс менее сложен, чем кажется. Начните с отключения питания водонагревателя, затем получите доступ к элементу и измерьте электрическое сопротивление. Это некоторые из важных шагов.
Читать дальше; Я опишу вам, как сделать каждый шаг более подробно.
Содержание
- Вещи, необходимые для этого урока
- Руководство пользователя
- Мультиметр
- Другие инструменты
- Этапы проверки нагревательного элемента 9 0136
- Шаг 1. Отключите водонагреватель от автоматического выключателя. панель.
- Шаг 2. Откройте панель доступа водонагревателя.
- Шаг 3. Снимите изоляционный слой.
- Шаг 4. Еще раз проверьте, не проходит ли электричество через водонагреватель.
- Шаг 5. Найдите конечные точки нагревательных элементов водонагревателя.
- Шаг 6. Проверьте электрические характеристики водонагревателя.
- Шаг 7. Измерьте электрические параметры нагревательных элементов.
- Шаг 8. Соберите водонагреватель.
- Шаг 9. Проверьте водонагреватель.
Вещи, необходимые для этого урока
Проверка нагревательного элемента вашего водонагревателя не требует сложных инструментов, хотя вы должны иметь практические знания о том, как работают водонагреватели. Для этого руководства вам потребуется следующее.
Руководство по эксплуатации
Некоторые люди недооценивают значение руководства по эксплуатации, считая его ненужным документом, который идет в комплекте. Однако в вашем руководстве содержится важная информация о водонагревателе, в том числе о его нагревательном элементе.
Возможно, вы даже найдете ответ на мучающий вопрос: может ли элемент водонагревателя провериться хорошо, но быть плохим? Производители знают сильные и слабые стороны своей продукции, сообщая вам, что водонагреватель может, а что нет.
Что еще более важно, в руководстве по эксплуатации описано расположение нагревательного элемента, в том числе крепежные детали, которые его крепят. С помощью этой информации вы можете выбрать правильный ручной инструмент.
В руководстве также описаны электрические характеристики водонагревателя, такие как мощность, сила тока и Ом. Эти данные потребуются вам при тестировании водонагревательного элемента.
Мультиметр
Цифровые мультиметры являются важным инструментом для любого домашнего мастера, предоставляя вам информацию о напряжении, токе и значениях сопротивления водонагревателя. Для этого упражнения вы измерите электрическое сопротивление нагревательного элемента в Омах.
Я рекомендую купить качественный мультитестер, потому что вы можете использовать его на любом электрическом устройстве. Использование его на водонагревателе должно укрепить вашу уверенность в тестировании других электронных устройств, оборудования и приборов.
Другие инструменты
Для этого урока вам понадобится отвертка. Тип используемой отвертки зависит от винтов, крепящих металлическую крышку и конечную точку нагревательного элемента. Большинство водонагревателей имеют винты Phillips, для которых требуется отвертка с таким же наконечником.
Этапы проверки нагревательного элемента
Шаг 1. Отсоедините водонагреватель от панели электрического выключателя.
Ради вашей безопасности и безопасности вашей семьи я советую вам отключить электричество от вашего водонагревателя. Найдите панель автоматического выключателя и проверьте выключатель, который подключается к водонагревателю.
В большинстве домов есть этикетки для каждого выключателя, что позволяет людям отключать только тот прибор, который они хотят починить. Найдите выключатель с надписью «водонагреватель» и выключите его.
Если на вашей панели выключателей нет этикеток, лучше отключить все выключатели.
Шаг 2. Откройте панель доступа водонагревателя.
Вы должны получить доступ к внутренним компонентам водонагревателя, чтобы проверить термостат водонагревателя и нагревательные элементы.
Посмотрите на свой водонагреватель и найдите прямоугольную металлическую крышку сбоку. Проверьте, крепят ли крышку винты, и удалите их с помощью подходящей отвертки. Если вы не видите никаких винтов, возможно, вам придется открыть металлическую крышку с одной стороны.
Совет для профессионалов: Используйте магнитную отвертку, чтобы не потерять крошечные винты при их откручивании.
Шаг 3. Снимите изоляционный слой.
Термостат и нагревательные элементы имеют толстый изолирующий слой, в основном из стекловолокна или целлюлозы. Удалите как можно больше изоляционных материалов и поместите их в контейнер для повторного применения после завершения задачи.
Проверьте, есть ли у термостата защитная крышка, часто пластиковая.
Снимите пластиковую крышку, если она есть.
Совет для профессионалов: При удалении изоляционного материала надевайте защитные очки и защитные перчатки.
Шаг 4. Дважды проверьте, не проходит ли электричество через водонагреватель.
Даже если вы уверены, что автоматический выключатель водонагревателя уже отключен, все же лучше перепроверить, прежде чем продолжить.
Для этого шага я рекомендую использовать бесконтактный детектор напряжения, чтобы проверить, проходит ли электричество через ваш водонагреватель. Как следует из названия, бесконтактный детектор напряжения использует сверхчувствительные датчики для обнаружения мельчайших электрических зарядов в любой системе.
Использовать устройство так же просто, как держать наконечник тестера рядом (без касания) с термостатом и нагревательным элементом. В зависимости от модели датчик напряжения будет мигать или издавать звуковой сигнал при обнаружении электричества в водонагревателе.
Если детектор покажет положительный результат, вы можете отключить питание всей панели автоматического выключателя и повторно проверить водонагреватель.
Корпорация Fluke подготовила информативный видеоролик о простоте использования бесконтактного детектора напряжения.
Шаг 5. Найдите конечные точки нагревательных элементов водонагревателя.
Вы не можете проверить элемент водонагревателя мультиметром напрямую, так как этот элемент находится внутри бака водонагревателя. Однако конечная точка нагревательного элемента часто выступает за пределы бака.
Большинство водонагревателей состоят из двух элементов. Следовательно, вы должны найти две конечные точки.
Шаг 6.
Проверьте электрические характеристики водонагревателя.
Прежде чем проверять нагревательный элемент с помощью цифрового мультиметра, лучше всего проверить электрические характеристики водонагревателя. У многих водонагревателей эта информация указана на табличке на поверхности бака. Проверьте сопротивление водонагревателя (в Омах) и мощность.
Чтобы проверить нагревательный элемент с помощью омметра, вы должны установить его на минимально возможное значение Ом относительно номинального сопротивления вашего водонагревателя. Как правило, вы должны установить цифровой мультиметр на настройку Ом, имитирующую номинальные Омы водонагревателя.
Вот видео от GalcoTV, показывающее, как измерить электрическое сопротивление с помощью мультиметра.
Шаг 7.
Измерьте электрические параметры нагревательных элементов.
Возьмите цифровой мультиметр и подключите щупы к соответствующим портам. Включите устройство и установите его на Ом.
Прикоснитесь щупами к винту, фиксирующему конечную точку нагревательного элемента, и проверьте показания мультиметра. Вы должны увидеть значения, почти идентичные номиналу водонагревателя в Омах. Если устройство не возвращает никакого значения или показание составляет 1 Ом или меньше, у вас, вероятно, сломался элемент водонагревателя.
Вы также можете проверить элемент водонагревателя без мультиметра с помощью контрольной лампы. К сожалению, он проверяет только электрическую непрерывность и не предоставляет справочных значений.
Если вы не уверены в использовании мультиметра, я рекомендую посмотреть это видео от SparkFun Electronics.
Шаг 8.
Соберите водонагреватель.
Вы можете заменить все, что вы удалили после завершения тестирования. Однако, если вы решите заменить нагревательный элемент водонагревателя, возможно, вы захотите закрыть панель, пока у вас не будет под рукой сменный блок.
Всегда сверяйтесь с инструкциями производителя по замене нагревательного элемента водонагревателя. Убедитесь, что вы не аннулируете какие-либо гарантии, если самостоятельно вставите в водонагреватель другой нагревательный элемент.
Подсоедините все провода, которые вы отсоединили от конечной точки нагревательного элемента. Замените пластиковую крышку термостата, если таковая имеется. Повторно нанесите изоляционный материал (целлюлозу или стекловолокно), обеспечив надлежащее покрытие. Поместите металлическую крышку на панель и закрепите ее винтами.
Шаг 9. Проверьте водонагреватель.
Включите выключатель водонагревателя на панели выключателей и включите водонагреватель.
Потребуется некоторое время, прежде чем вы заметите какие-либо улучшения в вашей горячей воде.
Заключение
Научиться тестировать элемент водонагревателя так же просто, как отключить питание водонагревателя, получить доступ к элементу и измерить электрическое сопротивление. Затем вы можете решить, заменить ли ваш нагревательный элемент или обратиться к специалисту, который сделает это за вас.
Надеюсь, вы нашли это руководство полезным для проверки оптимальной работы вашего водонагревателя. Если вы это сделаете, я был бы признателен, если бы вы также могли поделиться этим руководством в своей социальной сети. Я также буду рад любым вашим вопросам, отзывам или комментариям.
Эдвард Мэннинг
Моя работа внештатным копирайтером позволяет мне работать со Стивеном, а затем присоединиться к Usawaterquality в качестве производителя контента. Наша команда работает вместе, чтобы производить высококачественный контент, который удовлетворяет потребности крупных компаний и домашних хозяйств.
