Почему-то многие думают, что проще и надежнее всего проверить точность обычного строительного уровня можно только по лазерному нивелиру.

Откуда появилась такая такая слепая вера в лазерные уровни? Они ведь тоже могут врать, причем некоторые очень даже сильно врут.

Я не противник лазерных уровней, сам таким пользуюсь, но иногда проще отложить его в сторонку и воспользоваться старым добрым пузырьковым уровнем.

Так вот, к чему это я все. Есть очень простой способ проверить ваш уровень на точность, независимо от того, где вы находитесь (в магазине, дома или на строительном объекте) и есть ли у вас под рукой идеально ровная плоскость.

Как быстро и точно проверить правильность работы строительного пузырькового уровня?

Проверка горизонтали

Шаг 1. Находим любую более или менее горизонтальную плоскость — пол, стол, подоконник, любая полка и т.п. — ставим на эту плоскость уровень. Запоминаем показания пузырька.

Шаг 2. Прокручивем уровень по кругу, по плоскости основания на котором он стоял, т.е. разворачиваем на 180 градусов. Сравниваем показания уровня с предыдущими.

Пузырек должен оставаться в одном положении независимо от того, какой стороной вы поставили уровень. Это будет означать, что уровень дает точные показания.

Есть такие люди, которые думают, что уровень может показывать одной стороной правильно, а другой врать. И искренне пытаются запомнить эту самую сторону, чтобы не перепутать.

На самом деле это может означать только то, что уровень этот врет, а та плоскость на которой его проверяли завалена.

Уровень не может давать правильные показания только одной своей стороной.

Проверка вертикали

С вертикалью ровно все тоже самое — прислоняем к стене, полке магазина, двери и запоминаем положение воздушного пузырька.

Запомнили? Переворачиваем уровень к себе передом, а к лесу задом (другой стороной, если что). Сверяем показания.

На фото видно, стена немного завалена влево и при любом положении уровня пузырек это показывает.

Вот такой нехитрый способ проверить свой старый уровень (или новый при покупке в магазине) на точность.

Кстати, лучше, чтобы на вашем уровне была взможность регулировки глазка — два шурупа по его краям. Со временем его точность может снизиться (от ударов, падений, вибраций уровня и т.д.), поэтому эти самые шурупчики помогут вам настроить его обратно.

Как настроить пузырьковый уровень

Тут тоже ничего сложного. Поставили уровень на плоскость, запомнили положение пузырька, провернули уровень, если не совпало, то можно чуть выкрутить шуруп с одной стороны (можно методом тыка, в процессе разберетесь). Опять запомнить, опять развернуть, не совпало — опять чуть выкрутить этот шуруп (или закрутить другой) и так далее. До тех пор, пока показания не совпадут.

Главное без фанатизма.

И напоследок несколько аксиом:

• уровень врет, если показания двух его сторон не совпадают
• уровень может врать, даже если он новый (на витрине в магазине)
• уровень может врать, даже если он очень дорогой (опять же даже на витрине)

Как проверить ручной строительный уровень

Задача ручного уровня — давать четкие ориентиры по горизонтали и вертикали (а иногда и под углом). К сожалению, в магазинах много низкокачественных уровней с большой погрешностью, поэтому опытные специалисты советуют их всегда проверять. Сделать это можно даже без дополнительного инструмента. Делимся своим опытом с вами.

Проверяем поверхности

Грани уровня можно проверить двумя способами (по крайней мере мы так проверяем): на глаз и с помощью прямой рейки. Первый вариант подойдет для магазина или строительного рынка, где нужно быстро оценить товар. Если глазомер у вас точный, то просто берем уровень, располагаем его «пяткой» к глазам, чтобы полностью просматривалась линия, и смотрим, нет ли по грани каких-либо изгибов или дефектов. Затем проворачиваем и смотрим грани с обратной стороны.

Для второго варианта потребуется прямая длинная рейка, в ровности которой вы не сомневаетесь (например, правило). Прикладываем рейку к грани уровня и смотрим, нет ли отклонений. Если между рейкой и уровнем нет зазоров, тогда все отлично, если есть — возвращаем товар в магазин и покупаем другой.

Проверяем пузырьковый уровень

Если проверить ровность граней не составляет особого труда, то с пузырьковым уровнем все немного сложнее. Необходимо определить, соответствует ли идеальное положение пузырька реальным горизонталям и вертикалям. Для того, чтобы это сделать, необходимо выполнить следующие действия:

1. Прикладываем уровень к стене таким образом, чтобы пузырек находился строго по центру колбы. С правой и левой стороны по углам уровня отмечаем на стене две полоски (на рис. отмечены красным).

2. Переворачиваем уровень на 180° и прикладываем его к этим полоскам. Если пузырек опять находится строго по центру, значит, уровень ровный, и с ним все в порядке. Но если он отклонился, необходимо менять или откалибровать инструмент.

Если под рукой есть лазерный нивелир, задача упрощается: прикладываете уровень к горизонтальной/вертикальной линии, которую нарисовал электронный прибор, и смотрите на положение пузырька.

3. Для калибровки инструмента необходимо левый угол уровня оставить на полоске, а правый поднять или опустить до того момента, пока пузырек не встанет по центру колбы. В нашем случае пришлось опустить (показано зеленым). Отмечаем правый угол полоской на стене.

4. Теперь необходимо определить середину между полосками с правой стороны. Рисуем линию по середине (отмечена зеленым). Прямая между левой полоской и правой средней будет истинным горизонтом — по ней нужно будет калибровать пузырек в колбе.

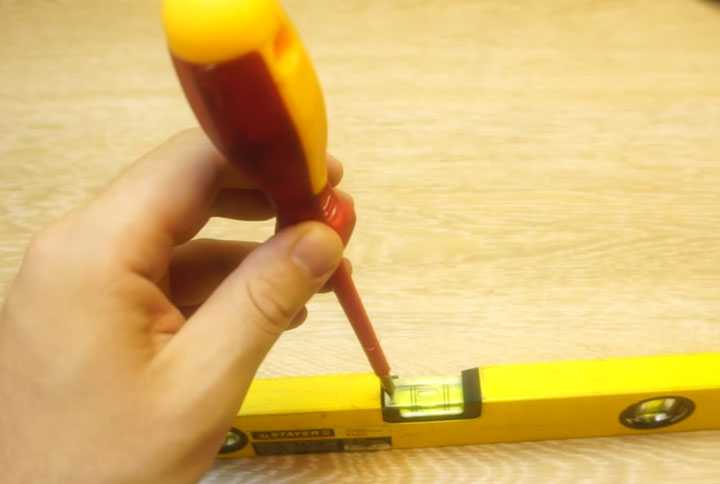

5. На многих уровнях колба с пузырьком крепится к устройству с помощью винтов. Прикладываем уровень к истинному горизонту и начинаем откручивать один из винтов. Необходимо немного выкрутить винт, находящийся с противоположной стороны от пузырька. Отпускаем винт потихоньку, так как порой хватает полоборота, чтобы пузырек вернулся в центр.

В некоторых уровнях колба просто запрессована в корпус без каких-либо винтов. Чтобы откалибровать такой прибор, достаточно немного надавить на один из краев колбы с пузырьком, и она опустится. После того, как пузырек встанет по центру, уровнем можно начать работать. Но велика вероятность, что под действием тряски или падения колба может вернуться на место, поэтому мы советуем дополнительно фиксировать ее суперклеем или эпоксидкой.

Советы домашним мастерам:

• Холодная сварка: действительно ли это работает?
• Хитрый нюанс с шаровым краном, который может уберечь вас от потопа

Как проверить свой уровень на точность и строить с большей уверенностью

Успех на вашем рабочем месте зависит от деталей, в том числе от получения точных показаний вашего уровня. Если ваш уровень отключен, даже на небольшую величину, это может привести к более серьезным ошибкам во всей вашей сборке. Если ваш нивелир упал или подвергся грубой обработке на рабочем месте, он мог потерять свою точность и, возможно, его необходимо заменить.

К счастью, проверить точность коробчатого балочного уровня можно быстро и легко. Выполните приведенные ниже шаги, чтобы проверить свой уровень, чтобы вы могли уверенно проводить измерения в своих следующих проектах.

Чтобы проверить точность коробчатого уровня, вам понадобится плоская поверхность, длина которой превышает длину используемого уровня.

Возьмите карандаш или кусок мела, чтобы получить максимально точное значение. Поместите свой уровень на одно и то же место дважды, когда вы проверяете точность уровня. Чтобы убедиться, что он находится в одном и том же месте: сделайте отметку карандашом или мелом на одном конце уровня, огибая один из углов.

Проверка уровня

После того, как вы поместите уровень на поверхность, снимите показания. Поместите уровень на плоскую поверхность и проверьте положение пузырькового пузырька.

(С одной измерительной поверхностью, такой как коробчатые нивелиры Keson, вы можете легко определить, какую сторону уровня поместить на испытательную площадку, указанную на его единственной фрезерованной поверхности, показанной на изображении выше. )

В примере слева вы можете видеть, что пузырек не на 100% находится посередине; вместо этого он находится на правом краю флакона FOCUS. Это означает, что стол не идеально ровный, но это нормально. Обратите внимание, где находится пузырек по отношению к кольцам или, на флаконе FOCUS, областям, заштрихованным зеленым цветом.

Затем поверните уровень горизонтально (на 180 градусов) и поместите его в то же место на плоской поверхности. Здесь пригодится разметка края уровня. Вы можете убедиться, что уровень совпадает с линией карандаша или мела после его вращения.

Если пузырек воздуха находится в одном и том же месте во флаконе как при первом, так и при втором измерении, уровень точен. Если во втором измерении пузырек находится в другом месте, то уровень неточен и его следует заменить. Перед заменой проверьте еще раз.

Проверка точности отвеса

Вы можете выполнить аналогичный тест, чтобы проверить, дает ли ваш уровень точные показания отвеса. Поднесите уровень к дверной раме, обратите внимание на расположение пузыря, затем переверните его вертикально на 180 градусов и снова проверьте отвес. Если пузырь остается на том же месте, ваш уровень точен. Если нет, то пришло время замены.

Помогает наличие уровня, который облегчает просмотр пузырька, например, технология флакона FOCUS, представленная в коробчатых нивелирах Keson, которая имеет 20-процентное увеличение для более быстрого и точного считывания уровня.

Решения для надежных измерений

Вам понадобится нивелир, проверенный на качество и точность, чтобы не сомневаться в своих измерениях на протяжении всего проекта или установки. С максимальными отклонениями менее 0,3 мм в стандартном положении и менее 0,5 мм в перевернутом положении нивелиры коробчатого сечения, такие как SOLA Big Red, трудно превзойти, когда речь идет о точности.

Кесон недавно стал партнером SOLA в качестве североамериканского партнера уровней SOLA.

«Наша команда очень взволнована, — говорит Аарон Носек, президент Keson LLC. «Мы рады предоставить нашим дистрибьюторам и конечным пользователям строительные материалы мирового класса».

На самом деле, в ходе независимого исследования, при выборе между технологией SOLA FOCUS и традиционной кольцевой ампулой, более 80% специалистов предпочли FOCUS.

Не угадывайте свои размеры

Строители могут быть уверены в успехе своего проекта при выборе высококачественных уровней. Обратите внимание на такие функции, как качественное крепление флаконов, которое гарантирует, что флаконы будут стоять с течением времени и могут компенсировать изменения температуры. Уровни с тяжелым профилем также могут помочь гарантировать, что несчастные случаи или падения на рабочем месте не повлияют на его работу.

Точные инструменты — залог успеха вашей работы. Вы должны полагаться на то, что ваши инструменты будут работать идеально каждый раз, когда вы их используете, поэтому запустите тест на точность, чтобы проверить свой уровень после любых падений или сильных ударов.

Узнайте больше об альянсе Кесона с SOLA и их уровнях высшего качества здесь.

Предпочитаете учиться на видео? Следуйте вместе с этим обучающим видео, чтобы узнать, как обеспечить точность вашего уровня.

Что это такое и как их использовать

Пузырьковые уровни — это простой, низкотехнологичный, проверенный метод выравнивания дома на колесах. Они просты в использовании, доступны и эффективны.

Пузырьковые уровни бывают разных форм, стилей и размеров, и у RVer есть несколько способов использовать их для выравнивания своей установки.

Сегодня мы рассмотрим старый добрый пузырьковый уровень, дешевый и эффективный инструмент для получения уровня RV в любом месте.

1. 1)
   Что такое пузырьковый уровень?

2. 2)
   Что такое пузырьковый уровень?

3. 3)
   Что означает «Выравнивание RV»?

4. 4)
   Почему выравнивание RV важно?
   1. 4.1)
      Безопасное охлаждение для автофургонов

   2. 4.2)
      Безопасное использование пропановых приборов

   3. 4. 3)
      Избегайте повреждения слайдов

   4. 4.4)
      Правильный слив в душе

   5. 4.5)
      Управление дверью и ящиком

   6. 4.6)
      Комфорт

5. 5)
   Выравнивание автофургона без оправданий
   1. 5.1)
      Выравнивание из стороны в сторону

   2. 5.2)
      Выравнивание спереди назад

6. 6)
   Какой тип пузырькового уровня я должен использовать, чтобы выровнять мой RV?
   1. 6.1)
      Выпускник Хопкинса

   2. 6.2)
      Sun Company Лев-О-Гейдж II

   3. 6.3)
      Пузырьковые уровни для перекрестной проверки YOTOM

   4. 6.4)
      Wheel Masters 6700 Мастер уровня

   5. 6.5)
      Камко Р.В. Уровень EZ

7. 7)
   Есть ли более точный способ выровнять мой дом на колесах?

Что такое пузырьковый уровень?

Пузырьковый уровень (или «спиртовой уровень», «торпедный уровень» или «линейный уровень») — это герметичная трубка, содержащая раствор, который перемещает пузырек к центру прибора, чтобы указать, когда что-то находится на горизонтальном уровне и/или вертикально отвесно.

При выравнивании любого объекта с помощью пузырькового уровня пузырь, содержащийся во флаконе, должен двигаться к центру между перпендикулярными линиями.

Если пузырек расположен по центру, то ваш жилой дом (или любая другая поверхность) выровнен в этом направлении.

Если пузырек смещен от центра, то RV (или другую поверхность) необходимо поднимать или опускать до тех пор, пока пузырек не окажется в центре уровня.

Что такое пузырьковый уровень?

Пузырьковый уровень, изобретенный еще в 1600-х годах, исторически содержит спирт и пузырьки воздуха. Сегодня многие производители пузырьковых уровней используют собственную формулу, являющуюся собственностью их продукции, но эффект (и конечный результат) тот же.

Термин «уровень» возник из-за того, что уровень содержал спирт или «спирт».

Традиционный пузырьковый уровень содержит спирт и воздушный пузырек, который показывает, ровная поверхность или нет.

Что означает «выравнивание RV»?

Независимо от того, где вы разбили лагерь, трудно найти идеально ровное место для парковки автодома или кемпера. Конечно, иногда вам везет, но это редкий опыт, когда вы просто заезжаете в кемпинг и вам не нужно в какой-то степени выравнивать свою установку.

Цель прокачки RV одна и та же, независимо от того, какой тип прокачки вы используете. Ваша цель состоит в том, чтобы использовать встроенные выравниватели вашей установки, хороший набор выравнивающих блоков для дома на колесах и/или все, что вы предпочитаете использовать, чтобы поставить ваш дом на ровное горизонтальное положение из стороны в сторону и спереди назад. назад.

Есть несколько способов достичь этой важной цели. Возможно, вы видели наш пост о системе выравнивания Lippert или о том, как выровнять туристический прицеп. Затем был наш пост о системе выравнивания HWH и, конечно же, о нашей самой любимой системе выравнивания RV, LevelMatePRO.

И это не единственные наши посты, связанные с прокачкой и снаряжением для прокачки. Почему так много? Ну, вот как важно правильное выравнивание RV!

Почему важно выравнивать автодом?

Если вам интересно, почему на протяжении многих лет мы отдавали приоритет стольким сообщениям, связанным с выравниванием RV, на самом деле есть несколько причин.

Давайте кратко рассмотрим, почему так важно повышать свой уровень RV каждый раз, когда вы добираетесь до места для кемпинга.

Safe RV Refrigeration

Верно. Мы не говорили «хорошее» охлаждение для автофургонов (хотя это тоже может быть проблемой). Мы сказали БЕЗОПАСНОЕ охлаждение для автофургонов. Большинство холодильников для жилых автофургонов (абсорбционного типа) требуют горизонтального положения для правильной и безопасной работы.

Если ваш холодильник для автофургона находится не по центру, он не только не сможет правильно поддерживать температуру продуктов, но и может представлять серьезную угрозу безопасности.

Проблемы с холодильником RV могут привести к пожару. Это означает, что отклонение от уровня может привести не только к полному разрушению вашего дома на колесах, но также может привести к серьезным травмам или даже смерти.

Безопасное использование приборов, работающих на пропане

Ваш холодильник для автофургонов — не единственный прибор в вашей установке, на который может повлиять отклонение от уровня. Все приборы в вашем доме на колесах, работающие на пропане, могут выйти из строя, если они используются, когда платформа находится под наклоном.

Итак, если вы собираетесь готовить, используя пропановую печь/духовку своего дома на колесах, или вы собираетесь использовать водонагреватель или печь, работающую на пропане, вам лучше убедиться, что вы знаете, как выровнять установку, чтобы приборы работали. правильно и не будет представлять опасности.

Избегайте повреждения горок

Если в вашем доме на колесах есть горка или две, у вас есть еще одна причина использовать пузырьковые уровни или любой другой метод выравнивания вашей установки.

Повреждение направляющих, которые выдвигаются или убираются, когда автодом находится не на уровне.

Если салазки работают, когда автофургон не выровнен, они могут заклинить или даже повредиться.

Надлежащий слив для душа

Если ваш дом на колесах стоит неровно, вода будет скапливаться с одной стороны душа и не сможет слиться. Это не просто боль в шее, с которой нужно справиться, это также может вызвать настоящий беспорядок и повреждение водой, чего следует избегать любой ценой в доме на колесах.

Управление дверью и ящиком

Двери и ящики всех типов настроены на правильную работу в уровень РВ.

Вы можете с трудом открывать ящики и даже повредить их, закрывая под углом. Двери шкафа не будут закрываться должным образом, а двери комнаты могут распахнуться. Попробуйте плотно закрыть эту дверь под углом, и вы даже можете повредить петли.

Комфорт

И последнее, но не менее важное, это ваш комфорт, когда вы живете в своем доме на колесах. Например, не так просто (или удобно) спать под углом. Или попробуйте прогуляться в неровном доме на колесах или даже сходить в туалет!

Есть так много причин, чтобы правильно выровнять дом на колесах, а поскольку пузырьковые уровни дешевы и легкодоступны, нет оправдания тому, чтобы иметь невыравнивающую установку.

Выравнивание дома на колесах без оправданий

Как мы уже упоминали, существует множество различных способов выравнивания дома на колесах, но старые добрые пузырьковые уровни дешевы, их легко найти и ими легко пользоваться. Конечно, есть более высокотехнологичные варианты для тех, кто предпочитает их. Но пузырьковые уровни представляют собой выравнивание RV без оправданий.

Используя простой пузырьковый уровень (или несколько), вы можете выровнять свой дом на колесах спереди назад и из стороны в сторону, создав безопасное, стабильное и удобное место для жизни.

Выравнивание из стороны в сторону

Независимо от размера вашего дома на колесах, вы можете выровнять его из стороны в сторону, используя оси. Если у вас нет автоматической системы выравнивания, просто начните с размещения пузырькового уровня рядом с задней осью вашего автодома (длина пузырькового уровня должна располагаться так, чтобы он совпадал с поперечной осью вашего дома на колесах). .

Проверьте пузырек уровня на наличие пузырька по центру. Если пузырек лишь немного смещен от центра, вы можете попробовать немного переместиться вперед или назад по площадке, чтобы попытаться выровнять буровую установку.

Если этого легкого движения вперед/назад недостаточно для выравнивания RV, вы можете добавить выравниватели (выравнивающие блоки или подкладки) под нижние боковые колеса и заехать на них. Ваша цель состоит в том, чтобы пузырь находился как можно ближе к центру.

После того, как ваша установка выровнена из стороны в сторону, вы можете начать процесс выравнивания спереди назад (если у вас есть кемпер, который вы буксируете, например туристический прицеп или 5-е колесо, вы отцепите свой дом на колесах от буксировать автомобиль в этот момент).

Выравнивание спереди назад

Выравнивая дом на колесах спереди назад, вы поднимаете или опускаете один или оба конца установки, используя задние оси в качестве точки поворота. Для буксируемых транспортных средств вы будете поднимать только переднюю часть, так как обычно там находится языковой домкрат (или выравнивающие домкраты).

Поместите пузырьковый уровень так, чтобы он выровнялся вдоль оси вашего дома на колесах. Затем поднимите или опустите переднюю часть вашего дома на колесах с помощью домкрата с дышлом (для туристических прицепов), передних стабилизаторов (5-е колеса), выравнивателей под передними колесами (дом на колесах без домкратов) или с помощью выравнивающих домкратов вашего дома на колесах.

Если вам нужно использовать выравнивающие блоки, мы предпочитаем эти блоки, но есть ряд продуктов, которые подойдут:

Вот другой тип выравнивающих блоков с возможностью блокировки:

Это въездные выравниватели:

А вот набор выравнивателей Anderson, которые отлично подходят для буксировки. Вы можете увидеть, как они используются, в нашем посте о том, как выровнять туристический прицеп:

Какой тип пузырькового уровня я должен использовать, чтобы выровнять мой дом на колесах?

Чтобы выровнять свой дом на колесах, вы можете использовать любой пузырьковый уровень, который вам подходит. Ключом к успеху будет ваша способность наблюдать за пузырем и за тем, где он находится на уровне… поэтому его следует разместить в таком месте, где вы (или кто-то, кто помогает вам с прокачкой уровня) может легко его увидеть.

Давайте посмотрим на несколько различных пузырьковых уровней.

Градуированный уровень Hopkins

Эти маленькие пузырьковые уровни (в упаковке их 2) имеют градуированную маркировку, указывающую, на сколько дюймов нужно поднять или опустить автодом или туристический прицеп, помогая избежать проб и ошибок при перекатывании на выравнивающий блок, только чтобы узнать, что вам нужно больше высоты.

Их можно удобно разместить в вашем доме на колесах с помощью клейкой основы или прилагаемых винтов.

Sun Company Lev-O-Gage II

Называемые инклинометрами или измерителями наклона, эти нивелиры имеют небьющиеся пузырьки, в которых для повышения точности используется латунный шарик в качестве «пузыря». Трубка наполнена ярко-желтым раствором, и на контрасте медный шарик хорошо виден.

Эти уровни включают в себя ленту VHB с высоким сцеплением, а также отверстия для винтов для стационарного крепления, если это необходимо.

Пузырьковые уровни YOTOM для перекрестной проверки

Эти пузырьковые уровни поставляются в упаковке по 5 штук и дают возможность перекрестной проверки выравнивания вашего автофургона с помощью горизонтальной (уровень) и вертикальной (отвеса) пузырьков одновременно.

Они небольшие (1,63″ Ш x 2,26″ В x 0,54″ Г) и могут быть размещены в различных местах вашего дома на колесах с помощью прилагаемых отверстий для винтов (они не поставляются с клеем).

Wheel Masters 6700 Level Master

Это более крупный уровень, на который можно смотреть с большего расстояния, чем на небольшие уровни, перечисленные выше. Размеры этого уровня составляют 11″ x 2 3/4″, поэтому уровень можно наблюдать с места водителя (если уровень установлен на передней части вашего буксируемого устройства), когда RVer выравнивает буровую установку.

Каждая перпендикулярная отметка на боковой шкале указывает на один дюйм выравнивания. Масштаб спереди назад регулируется.

Уровень Camco RV EZ

Это интересный вариант, поскольку он представляет собой электронную замену обычных пузырьковых уровней с питанием от батареи.

Этот уровень можно установить на пол буровой установки или закрепить с помощью клея (не входит в комплект), а подсвеченные конечные точки указывают, выровнен ли автофургон. Когда огни горят зеленым цветом, RV находится в горизонтальном положении. Красный указывает на низкую сторону, которую необходимо поднять.

Этот уровень имеет функцию автоматического отключения для продления срока службы батареи.

Есть ли более точный способ выровнять мой дом на колесах?

Пузырьковые уровни работают, но для тех, кому нужен высокотехнологичный и более точный способ выравнивания своего дома на колесах, решением может стать переход на что-то вроде LevelMatePRO.

Это выбранный нами метод выравнивания буровой установки. Вы можете узнать больше об этом в нашем посте о лучшей технологии для простого выравнивания вашего RV — LevelMatePRO.
