Как проверить тэн: Как проверить ТЭН мультиметром: инструкции, фото, видео

Как проверить ТЭН водонагревателя на исправность

Иногда бойлер перестает нагревать воду до нужной температуры. Причиной становится поломка, определить которую без разборки аппарата невозможно. Необходимо оценить работоспособность деталей специальными приборами. Перед тем как проверить ТЭН водонагревателя на исправность, важно изучить все способы выполнения этого действия. Кроме того, нужно уметь разбирать бойлер.

Иногда бойлер перестает нагревать воду и для того, чтобы понять причину необходимо разобрать аппарат.

Содержание

1. Общее понятие ТЭНа
2. Устройство трубчатого электронагревателя
3. Где находится
4. Цель проверки устройства на работоспособность
5. Возможные неисправности и причины их появления
6. Варианты диагностики
7. Мегаомметром
8. Проверка тестером
9. Контрольной лампочкой
10. Авометром
11. С помощью светодиода, батарейки или источника питания
12. Индикатор фазы
13. С применением контрольки электрика
14. Использование мультиметра
15. Отсоединение всех подключенных проводов
16. Очищение стыков
17. Проверка предохранительного клапана
18. Нестандартные способы диагностики
19. Советы и рекомендации по проверке ТЭНа своими руками

Общее понятие ТЭНа

Входят в конструкцию приборов, предназначенных для нагрева воздуха или воды. ТЭНы различаются техническими характеристиками и особенностями строения. Самыми мощными нагревательными элементами снабжаются бойлеры, предназначенные для нагрева воды в быту.

Устройство трубчатого электронагревателя

ТЭН выполнен в виде медной, железной или стальной трубки, в полости которой находится нихромовая спираль. Нагревательная пружина окружена песком, отводящим тепло и предотвращающим перегрев. Концы спирали подключены к контактным стержням. Последние прикреплены к трубке керамическими изоляторами. Для подачи тока используются пластины. Трубчатые ТЭНы отличаются диаметрами и формами.

Где находится

Чтобы получить доступ к нагревательной трубке, нужно снять защитный корпус. Для этого вывинчивают болты, демонтируют нижнюю крышку. Под ней находятся места установки термодатчика и ТЭНа.

В устаревших моделях бойлеров нагреватель закрепляется гайкой. В новых приборах для фиксации применяется прижимная планка.

Цель проверки устройства на работоспособность

Срок службы нагревателя ограничен, спираль ТЭНа может перегорать. Перед тем как установить новую деталь, стоит проверить элемент, убедиться в его неисправности. Некоторые поломки не требуют замены трубчатого элемента, достаточно выполнить очистку. Проверка помогает установить причину, по которой вода не нагревается.

Возможные неисправности и причины их появления

ТЭН — самый хрупкий элемент бойлера. Он подвергается постоянному воздействию жесткой воды. Образование накипи снижает срок службы прибора, уменьшает степень нагрева. Это наиболее распространенная неисправность. Реже встречаются:

1. Перегорание накаливающей нити в трубке.
2. Неисправность провода на корпусе ТЭНа. Это приводит к пробою тока на корпус водонагревателя, удару человека электричеством. Если линия, используемая для подключения прибора, снабжена УЗО, техника будет постоянно отключаться.
3. Соприкосновение спирали с колбой. Возникает из-за смещения, вызванного недостаточностью объема песчаного наполнителя.
4. Расплавление спирали. Наблюдается при укорочении элемента, приводящего к резкому скачку мощности. В этом случае ТЭН не подлежит ремонту.

Главными причинами выхода нагревателя из строя являются:

1. Повышенная жесткость воды. Избежать образования слоя накипи на трубке можно, установив фильтр, задерживающий известковые включения.
2. Перепады напряжения в сети. Нестабильность этого параметра негативно влияет на спираль ТЭНа. Она не только раскаляется, но и перегорает или обрывается. Использование стабилизатора напряжения решает эту проблему.
3. Неисправность термостата. Неработающий контроллер не способен поддерживать нормальную работу спирали. Пружина перегревается и расплавляется. Эту причину поломки трубчатого нагревателя выявить достаточно сложно. Необходимо периодически оценивать работоспособность датчика.
4. Истончение магниевого анода. Такими элементами снабжается большинство бойлеров. Магниевые аноды защищают ТЭН от воздействия негативных факторов. Со временем они расходуются и не способны нейтрализовать влияние жесткой воды. В результате ТЭН перестает выполнять свои функции.

Образование накипи на ТЭНе является главной причиной его поломки.

Варианты диагностики

Существует несколько способов проверки детали. Самым простым считается визуальный осмотр. Деталь извлекают, проверяют наличие накипи или механических повреждений. Налет растворяют уксусом или лимонной кислотой. Трубку выдерживают в составе 5-6 часов.

Мегаомметром

Способ применяют для обнаружения мелких повреждений изоляции. Флажок тестера устанавливают на отметку 50 В. Один щуп подключают к контакту спирали, второй — к корпусу бойлера.

Если на экране устройства появляется цифра, превышающая 0,5 МОм, нагревательный элемент не нуждается в замене.

Проверка тестером

Прибор снабжен регулятором, вращающимся на 360°. Его устанавливают на отметку 200 Ом. После этого щупы прибора подключают к контактам ТЭНа. Если на экране появляются 0, 1 или знак бесконечности, спираль неисправна. После этого выполняют проверку на пробой корпуса. Тестер переводят в режим просмотра зуммера. Один щуп подключают к трубчатому нагревателю, второй — к корпусу или заземляющей клемме. Если мультиметр начинает подавать звуковые сигналы, прикасаться к бойлеру до отключения от сети нельзя.

Контрольной лампочкой

Это устройство электрики используют при отсутствии тестера. К одному из контактов подключают ноль от сети, ко второму — пропущенную через лампу фазу. Если индикатор загорелся, нагревательная трубка исправна, заменять ее не нужно.

Авометром

Проверка этим прибором помогает убедиться в исправности ТЭНа. Для этого выполняют следующие действия:

1. Отключают бойлер от электросети. Демонтируют защитную крышку.
2. Отключают идущие к ТЭНу провода. Подсоединяют клеммы нагревателя к авометру, снимают показания, сравнивают их с параметрами в техническом паспорте.

С помощью светодиода, батарейки или источника питания

При отсутствии тестера можно использовать севший аккумулятор «Крона» и имеющийся в любом бытовом приборе индикатор. Светодиод последовательно подключают к батарейке и ТЭНу. Нагреватель имеет сопротивление, поэтому включать в цепь резистор необязательно. Если светодиод загорается, спираль исправна. Чтобы проверить сопротивление изоляции, отключают собранную схему от контактов ТЭНа, прикладывают ее к трубке элемента. Светодиод не должен загораться. Батарейку в схеме можно заменить зарядным устройством от ноутбука или сотового телефона.

Индикатор фазы

При наличии такого инструмента можно проверить работоспособность ТЭНа. Сопротивление изолирующего наполнителя будет измерено с большей точностью. Для проверки выполняют такие действия:

1. Находят фазу в розетке. Чаще всего она расположена справа.
2. Соединяют один из контактов нагревателя с фазным выводом, используя отрезок кабеля. Жалом индикатора прикасаются к противоположному стержню ТЭНа. При этом должна загореться лампа. Если она не светится, спираль оборвана.
3. Касаются жалом колбы элемента. Лампа гореть не должна. Свечение индикатора свидетельствует о соприкосновении спирали с трубкой.

С применением контрольки электрика

Проверить ТЭН этим способом может каждый. Для этого любую лампу последовательно соединяют с нагревателем и бытовой электросетью. Проверку выполняют так:

1. Подключают кабель с вилкой к одному из контактов патрона лампы. Ко второму выводу подсоединяют другой отрезок провода.
2. Вкручивают в патрон лампу, работающую от сети 220 В. Свободный кабель патрона подсоединяют к оставшемуся контакту ТЭНа. Вилку вводят в розетку. Если спираль исправна, лампа загорается. Когда этого не происходит, нагреватель неисправен.
3. Вынимают вилку, правый вывод патрона подключают к колбе ТЭНа. Вставляют штепсель в розетку. Если лампа не горит, между изоляцией и колбой присутствует сопротивление, деталь исправна.

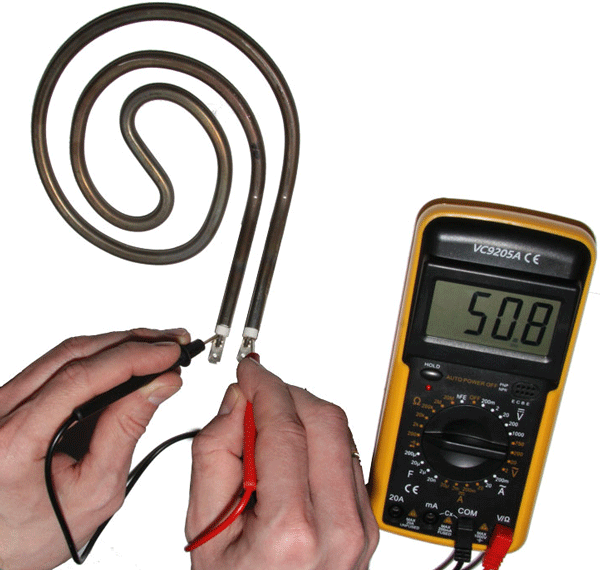

Использование мультиметра

Работу начинают с отключения бойлера от электросети, для чего вынимают вилку из розетки. Также желательно отключить защитный автомат линии, к которой подсоединен водонагреватель.

Отсоединение всех подключенных проводов

В первую очередь сбрасывают клеммы массы и питания. Отсоединяют провода желтого, синего и коричневого цветов. После этого нужно прозвонить кабели на наличие пробоев и замыкания. При нормальном сопротивлении замеряют замыкание спирали на массу. Если значения отличаются от прописанных в техническом паспорте, в нагревательной трубке имеется замыкание.

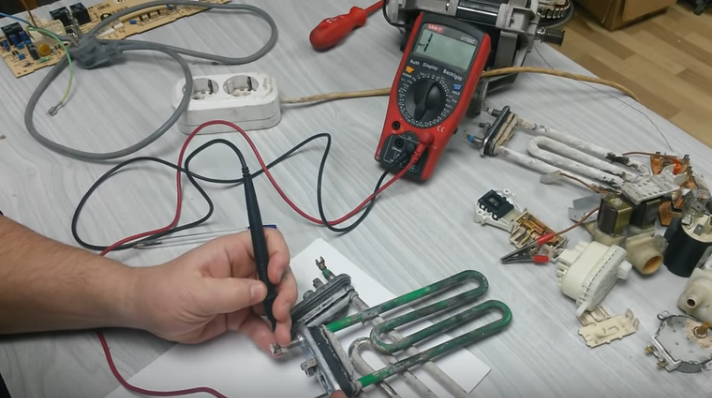

Проверка ТЭНа мультиметром.

Очищение стыков

При диагностике ТЭНа удаляют налет с мест соединения и клемм. Особое внимание уделяют точкам крепления щупов универсального тестера. Стыки тщательно очищают от пыли, известковых отложений, следов коррозии. При сильном загрязнении детали налетом или расшатывании контактов клемм нужно зачищать поверхности наждачной бумагой до металлического блеска. Толстый слой накипи может провоцировать подгорание.

Проверка предохранительного клапана

Повышенное давление способствует разрушению отводов, бака и других элементов водонагревателя. Предохранительный клапан предотвращает подобные ситуации. Он открывается, благодаря чему избыточная жидкость выходит, давление нормализуется. Устройство снабжено пружинным механизмом и латунным корпусом.

При проверке этого элемента оценивают характер удаления излишков воды. В нормальном состоянии жидкость капает при нагреве. Если вода течет струйкой или не выводится вовсе, ТЭН сломан.

Для устранения неисправности устанавливают край-тройник, с помощью которого сливают жидкость из бака.

Нестандартные способы диагностики

При невозможности использования ни одного из методов провод с вилкой пробуют подключить к выводу спирали и электросети. Исправный ТЭН начинает нагреваться. Для проверки сопротивления изолирующего наполнителя один из концов кабеля при отключенной от сети вилке отсоединяют от вывода спирали. Повторно собирают схему, включая в нее предохранитель на 5 А. Вставляют вилку в розетку, наблюдают за работой системы. Если предохранитель не перегорает в течение нескольких часов, ТЭН работоспособен, замыкание с корпусом отсутствует.

Для проверки ТЭНа используют и иные методы. Например, можно прозвонить нагреватель с помощью стационарного телефона. Кабель подключения телефона к сети подсоединяют к контактам спирали. Если в трубке присутствует сигнал, нагревательный элемент не требует замены. Можно позвонить на стационарный телефон с мобильного. Наличие звонка свидетельствует о целостности спирали.

Советы и рекомендации по проверке ТЭНа своими руками

При долгой эксплуатации прибора оценивать работоспособность нагревателя необходимо даже при отсутствии признаков поломки. Также выполняют следующие профилактические мероприятия:

• многократное промывание резервуара водой;
• замена анодов;
• очищение ТЭНа уксусом, специальным средством или лимонной кислотой.

Если вода слишком жесткая, на контактирующих с ней элементах бойлера образуется накипь. Срок службы детали уменьшается до 3 лет. При отсутствии проверок и обслуживания возникают такие проблемы:

• плохое срабатывание УЗО;
• выключение управляющего блока водонагревателя;
• нарушение работы предохранительного клапана.

В большинстве таких случаев ТЭН подлежит замене.

Как проверить ТЭН стиральной машины тестером и без него

Когда ТЭН ломается, лучшее, что может случиться, – стирка будет идти в холодной воде, а худшее – машина может начать бить током. Самое опасное – возникнет короткое замыкание, что чревато возгоранием. Как определить исправность ТЭНа, чтобы предотвратить поломку?

Проверка без прибора

Как работает ТЭН? Он подогревает воду в каждой современной стиралке. Состоит из нагревающей спирали, покрытой специальным изолятором с теплопроводящими свойствами, заключенным в стальную трубку, – она предотвращает попадание внутрь влаги.

Интересно! Чтобы сделать СМ более компактными, изготовители уменьшают детали, в том числе и нагреватель. Чтобы сжать габариты, но при этом обеспечить большую площадь и объем нагрева, ТЭН изготавливается в виде скрученных U-образных дуг.

Мы поговорим о том, как проверить нагревательный элемент в стиральной машине, а именно:

• Как с помощью тестера проверить сопротивление ТЭНа.
• Как быстро и просто проверить пробой на корпус стиральной машины.
• Как самостоятельно проверить ТЭН стиральной машины без прибора.

Если у вас нет так называемого бытового тестера, то есть мультиметра, можно попытаться проверить ТЭН, даже не вскрывая корпус стиральной машины. Присмотревшись к поведению стиралки, можно легко диагностировать выход из строя трубчатого нагревателя:

1. Не греется вода, не выполняется выбранная программа стирки. Если ваша машинка оснащена дисплеем, будет мигать характерный код ошибки: Индезит – F07, Бош – F19, Канди – Е05, ЭлДжи – НЕ, Самсунг – Е5, Е6.
   В СМА без экрана о поломке вас оповестят индикаторы. Например, в стиральных машинах Вирпул загорается индикатор «Нет нагрева воды».
2. Цикл стирки не прерывается, вода греется, но на это уходит гораздо больше времени, чем обычно.
3. Цикл стирки идет беспрерывно, вода прогревается, но при прикосновении к корпусу машинки вы чувствуете удары током, или срабатывает УЗО.

Если вы обнаружили хотя бы одну из перечисленных выше неполадок, можете не сомневаться, что проблема в нагревателе. Если проверка ТЭНа тестером для вас непосильная задача, обратитесь к мастеру – он быстро определит, стоит ли менять деталь.

Также для проверки ТЭНа без инструментов можно воспользоваться другими известными способами:

1. Если на корпусе детали вы нашли черные точки, это может говорить о пробоях. Иногда точки не видны из-за накипи, тогда нужно счистить ее, чтобы стопроцентно убедиться в исправности или поломке.
   Чтобы убрать накипь, замочите ТЭН в концентрированном растворе обычной лимонной кислоты.
2. Если вы считаете, что нет веских причин для разбора корпуса стиралки, обратитесь к счетчику. Запустите СМА на полную мощность, установив температуру стирки выше 60 градусов. Если скорость подсчета счетчика выросла, то нагреватель греет. Дело в том, что работа нагревателя требует немалой мощности, и если ТЭН не греет, то и счетчик не будет мотать больше.
3. Осмотрите элемент на наличие вздутий, царапин и других повреждений – это уже будет веской причиной для замены.
4. Также можно проверить обрыв таким образом: с помощью контрольной лампы (такие используют электрики – ее можно купить и даже изготовить самому).

Как найти деталь

В разных марках стиральных машин ТЭН расположен по-разному – в Индезит и Аристон он сзади , а в Бош и Сименс удобнее добраться спереди. Если у вас есть схема подключения ТЭНа стиральной машины, действовать будет проще.

Но если отталкиваться не от чего, то отыщите его расположение самостоятельно:

• Осмотрите заднюю панель. Если задняя крышка СМ довольно крупная, то с большой вероятностью ТЭН находится за ней.

• Положите стиралку на бок и загляните в нее со стороны дна, чтобы обнаружить нагреватель.
• Простой и эффективный способ: снимите заднюю крышку. Если даже за ней вы не найдете ТЭН, то поставить панель на место не составит труда.

Внимание! Также можно вооружиться фонариком и просветить барабан изнутри, но нужны терпение и хорошее зрение, чтобы понять точное месторасположение нагревателя.

Если ТЭН найден, самое время разобраться в том, как проверить нагревательный элемент тестером. Перед тем как прозвонить ТЭН, не обязательно извлекать его.

Расчет показателей

Перед тем как проверить ТЕН, нужно предельно четко знать, как его прозвонить и какие данные считать верными.

Чтобы рассчитать сопротивление, нужно опираться на:

• U – напряжение, которое подается на ТЭН. В наших бытовых электросетях оно, как правило, равно 220V.
• P – мощность водонагревателя. Узнать этот параметр можно, обратившись к мануалу. Если в руководстве этого не сказано, погуглите, найдя свою модель СМ.

Далее, используя простую формулу, как на уроке физики в 7 классе, считаем сопротивление в Омах:

R= U²/P.

Если полученная цифра отобразится на экране тестера при проверке, значит ТЭН исправен.

Чтобы вы не ошиблись в расчетах по этой формуле, приведем практический пример.

Допустим, мощность нагревателя равна 1800 Вт. Подставляем значения в формулу, и получаем:

R=220²/1800=26,8 Ом. В итоге, рабочий ТЭН должен показать 26,8 Ом. Запомните эту отметку и можете приступать к проверке.

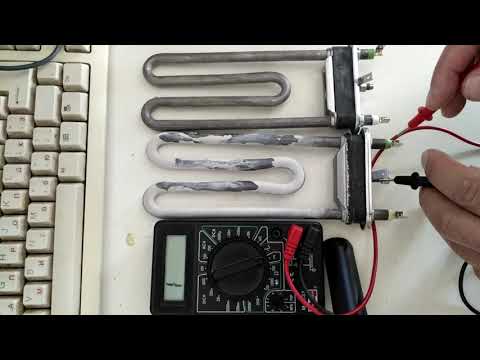

Прозвонка: краткое руководство

Внимание! Перед тем как проверить работу ТЭНа, обесточьте стиральную машину, будьте бдительны.

Начните с отсоединения проводки. Сняв ее, включите на тестере режим измерения сопротивления (в Омах), установите селектор на 200 Ом и присоедините концы тестера к клеммам водонагревательного элемента.

Что в итоге:

1. Исправный ТЭН передаст на табло тестера показатель, близкий к расчётной цифре.
2. Если тестер покажет единицу, то это будет говорить об обрыве внутри конструкции элемента, а значит, ТЭН придется менять.
3. Если на экране мультиметра 0 или около того, то в нагревателе короткое замыкание, и значит, что он непригоден к дальнейшей службе.

Теперь вы знаете, как проверить ТЭН стиральной машины мультиметром. Но это еще полдела, осталось проверить деталь на пробой.

Проверка на пробой

Даже если внутри нагревателя со спиралью все хорошо, это еще не значит, что все исправно. Внутри трубок между их стенками и спиралью есть диэлектрик, который может уходить на корпус СМ. Это, конечно же, очень опасно для вашего здоровья.

Чтобы провести проверку элемента на момент пробоя на корпус, режим работы тестера переводится в режим зуммера. Чтобы проверить, верно ли вы выбрали режим измерения, соедините провода – на тестере сразу же засветится лампочка, и он издаст характерный писк.

Теперь:

• Приставьте один конец тестера к клемме элемента.
• Второй конец установите на корпус.
• Тестер не пищит – все в порядке.
• Слышен писк? Пробой есть, ТЭН нужно менять.

Теперь вам известно, как проверить работоспособность ТЭНа стиральной машины. А если вам также интересно, как снять ТЭН стиральной машины, смотрите видео:
