Как проверить тэны: Как проверить ТЭН стиральной машины тестером и без него

Содержание

Способы тестирования ТЭНа на работоспособность: мультиметром, тестером, пробой

ТЭН – это трубчатый нагревательный элемент. Применяется в различной технике бытового назначения: стиральной и посудомоечной машинах, электрических плитах, духовых шкафах, домашних бойлерах, утюгах, чайниках, кипятильниках, холодильниках, электронагревателях и даже полах с подогревом. Большое количество нагревательных элементов от производителя Термекс используется в промышленности. Все они работают по одному принципу и имеют одинаковые конструкции. Разогрев происходит из-за прохождения тока по трубчатому нагревателю.

Содержание статьи:

Правила проверки ТЭНов

ТЭНы применяются в основе многих электрических приборов. Имеет керамическую, стеклянную или металлическую основу. Наполнены электроизолирующим и теплопроводным веществом. Разогреваются электричеством. Поломка нагревателя – основная причина выхода из строя.

Как проверить работоспособность ТЭНа самостоятельно?

  • Мультиметром.
  • Отсоединить подключённые провода.
  • Очистить от накипи и грязи.
  • Проверить предохранительный клапан.

Проверка абсолютно исправным мультиметром

Важное правило перед началом работ с электроприборами – отключить от электропитания. Для прозвона ТЭНа узнать сопротивление электричества (R) рассматриваемого нагревателя. Средним показателем считается 35 Ом.

Пошаговая инструкция, как прозвонить тэн:

  1. отключить от сети, промаркировав провода. Это поможет при сборке.
  2. Соединить щупы с контактами. Если показания прибора 30 Ом – замыкание отсутствует. В многоконтактном ТЭНе необходимо проверять каждую часть спирали отдельно, каждый вывод.
  3. Убедиться в целостности наполнителя трубки. Для этого выбрать максимальный режим сопротивления при измерении.

Дополнительная информация! Если есть хоть какое-то сопротивление, то ТЭН неисправен и опасен для дальнейшего использования.

Отсоединение всех подключённых проводов

Во-первых, снять клеммы питания и массу, а именно провода синего, коричневого, желто-зеленого цветов. Проверить исправность проводов на замыкание и повреждения. Если сопротивление рабочее, стоит замерить замыкание ТЭНа на массу. В случае, если показатели отходят от нормы, в нагревательном элементе есть замыкание.

Все стыки очищены

Очищение стыков проводится при диагностике ТЭНа. Имеются ввиду места, куда крепятся щупы мультимера. Они полностью зачищаются от грязи, известкового налета и ржавчины.

Важно! В случае чрезмерного загрязнения ТЭНа известковым налетом либо недостаточной фиксации контактов резьбовых клемм, что могло спровоцировать подгорание, нужно зачистить металлическую поверхность в местах подключения мультиметровых щупов.

Проверка предохранительного клапана

Из-за избыточного давления водогрейная и трубопроводная системы подвержены разрыву, а также механическим разрушениям. Предохранительный клапан предназначен для защиты. Он автоматически выпускает избыточную жидкость и приводит давление в нормальное состояние. Имеет латунное покрытие и пружинный механизм.

При проверке следует обратить внимание на то, как извлекаются излишки воды. В нормальном состоянии вода капает. Это происходит при нагреве воды. Если вода вытекает или вовсе не проявляется – это однозначно поломка ТЭНа.

Для устранения проблемы устанавливается кран-тройник. Он имеет систему для слива воды из титана.

Зная, как проверить тэн в домашних условиях, можно сэкономить на вызове специалиста.

Способы тестирования

Существует несколько способов для проверки исправности ТЭНов. Во-первых, нужно узнать мощность оборудования. Она указана на корпусе, в паспорте или инструкции по применению.

Проверка мультиметром

Перед началом следует отключить прибор от сети, а провода от разъемов.

Перевести мультиметр в диапазон 200 Ом. Подсоединить щупы к клеммам ТЭНа.

Показания в случае исправности должны быть близкими к расчетному.

Неисправность:

  • 0 – замыкание;
  • 1 – обрыв.

Как проверить тен на водонагревателе мультиметром:

  1. Переключится в режим «зуммер».
  2. Щупы провода подключить к выводу, а концы к корпусу.

Показатели:

  • Сигнал есть – нет пробоя.
  • Сигнала нет – есть пробой.

Прозвон с помощью мегомметра

Так как прозвонить ТЭН водонагревателя при утечке тока на корпус возможно только мегомметром, нужно подойди к процессу со всей ответственностью. Происходит старение изоляции. Утечка достигает такой величины, что при открытии воды человека может ударить током.

Условия при нормальной эксплуатации:

  • от 5 мА для УЗО в 10 мА;
  • от 15 мА для УЗО в 30 мА.

Проверка контрольной лампочкой

Узнавать исправность ТЭНа можно по контрольной лампочке.  Она имеет 2 одножильных провода. Одним концом они подключены за щупы, вторым – к патрону. Лампа имеет мощность в 220 W. К первому проводу присоединяется фаза, а ко второму ноль от сети.

Проверка тестером

При проверке тестером следует включить его в режим минимального сопротивления. Присоединить щупы к выводу ТЭНа. При отсутствии замыкания показателем будет знак бесконечности. Другие показатели означают, что данный ТЭН не подлежит дальнейшему использованию.

Диагностика ТЭНа на бойлере

Чтобы убедиться, что ТЭН на бойлере неисправен, нужно проверить его авометром. Для измерения сопротивления тэна водонагревателя производят действия:

  1. Отключают прибор от сети.
  2. Снимают крышку.
  3. Вынимают соединительные провода, ведущие к ТЭНу.
  4. Подсоединяют прибор к клеммам термоэлемента и снимают измерения.

Рекомендации пользователей по проверке

Для долгой эксплуатации следует иногда разбирать прибор и проводить профилактику:

  • Промывание водой нагревательного бака.
  • Очистка ТЭНа лимонной кислотой.
  • Замена анодов.

Дополнительная информация! Жесткая вода образует накипь и налет на трубках ТЭНа. В среднем он способен прослужить 4 года.

При некачественном обслуживании возможны следующие проблемы:

  • Плохо срабатывает УЗО.
  • Выключение автоматической системы нагревателя воды.
  • Вода перестает капать из клапана.

На 90% такие симптомы сулят замену водонагревателя.

Водонагревательные элементы используются во многих отраслях и предприятиях. В этой статье было подробно описано, как их проверить на неисправности самостоятельно. Для долгой службы любых приборов нужна правильная эксплуатация и техническое обслуживание. Своевременная проверка ТЭНа избавит от неприятных ситуаций и несчастных случаев.

Как определить сопротивление тэна | Махачкала

В каких случаях нужно определять сопротивление ТЭНа, технология проверки трубчатого электронагревателя. Как использовать мультиметр, способы проверки работоспособности нагревательного элемента без тестера.

Причин неполадок электроприборов, в которых установлены трубчатые электронагреватели, довольно много. И не всегда это выход из строя ТЭНа. Чтобы исключить этот вариант, может потребоваться его тестирование при помощи специального прибора – мультиметра.

Когда может потребоваться определение сопротивления ТЭНа

Знать, как измерить сопротивление ТЭНа, потребуется во многих случаях. Обычно – если бытовое устройство, которое использует ТЭН, начало функционировать неверно. В частности, тревожными симптомами могут быть:

  • Отказ устройства включаться;
  • Нарушение температурного режима работы устройства;
  • Слишком сильное и быстрое нагревание;
  • Появление искр или даже дыма;
  • Так называемый «пробой» на корпус, а также неисправности иного рода.

Не обязательно они связаны с выходом из строя ТЭНа: причины могут быть самыми разными. Поэтому не будет лишним знать, как проверить сопротивление ТЭНа.

Если вдруг бытовое оборудование стало вести себя подозрительно, необходимо немедленно отключить его от электросети и приступить к диагностике возможных неполадок.

Что нужно выполнить перед проверкой

Перед тем, как измерить сопротивление ТЭНа мультиметром, можно рассчитать значение его сопротивления на бумаге. Для этого потребуется определить мощность устройства. Как правило, данный параметр указан в эксплуатационном паспорте. В крайнем случае можно всегда просмотреть нужную информацию на сайте производителя или поискать данные в Интернете.

Зная значение мощности, нужно сначала рассчитать протекающий через нагреватель ток. Любой, кто знаком со школьным курсом физики за 8 класс, ответит, что сила тока в данном случае будет равна отношению мощности к напряжению (обычно это 220 вольт):

I=P/U, Ампер

После этого можно будет по Закону Ома (все тот же 8 класс физики) высчитать и значение сопротивления – разделив напряжение на силу тока:

R=U/I, Ом

Как вариант – воспользоваться другой формулой:

R=U²/P, Ом

В качестве примера: перед тем, как определить сопротивление ТЭНа рассчитывается его теоретический показатель при мощности в 2 киловатта (2 000 ватт) при стандартном напряжении в 220 вольт:

R=(220 В)²/2 000 Вт = 24. 2 Ом.

Это и будет искомое теоретическое сопротивление. Часто мастера и электрики, тестируя ТЭН мультиметром, просто придерживаются показателей в промежутке между 20 и 30 омами. Это будет не совсем верно: все-таки, чем точнее измеренный показатель будет совпадать с теоретическим, тем лучше.

Технология проверки ТЭНа

Перед тем как проверить сопротивление ТЭНа, устройство необходимо отключить от электропитания. Это обязательно! При необходимости, пользуясь специальными инструкциями, ТЭН извлекается из своего посадочного гнезда в приборе. Как это сделать – зависит от каждого конкретного устройства и его модели, а также от производителя.

После того как ТЭН извлечен и отсоединен от проводов, нужно включить мультиметр в режиме замера сопротивления и выставить диапазон до 200 Ом. Щупами устройства нужно прикоснуться к выводным контактам ТЭНа.

Использование измерительного прибора

Собственно, это и есть проверка сопротивления ТЭНа. Мультиметр может показать разные значения. Возможно три варианта развития событий:

  • На дисплее показывается точно такое же значение, какое было рассчитано выше, по формуле. Если это так – ТЭН исправен, причина неполадки бытового прибора кроется в чем-то ином;
  • Дисплей показывает нулевое значение. Пользоваться таким ТЭНом категорически запрещается! Ноль свидетельствует о наличии короткого замыкания. Поможет лишь замена нагревателя;
  • Если высвечивается значение – единица или знак бесконечности, то где-то в цепи имеет место разрыв. Например, произошло механическое разрушение ТЭНа. Соответственно, его также потребуется заменить.

Кроме как измерить сопротивление ТЭНа мультиметром, можно проверить, нет ли утечки тока. Чтобы это сделать, мультиметр переводится в режим зуммирования, после чего один из его щупов подводится к контакту вывода, а другой – к корпусу ТЭНа. Если зуммер издал сигнал – имеет место пробой. В этом случае нагреватель также подлежит замене.

Можно провести проверку сопротивления изоляционного слоя ТЭНа при помощи мегаомметра. Чтобы это сделать, на приборе выставляется диапазон до 500 В. Один из щупов подводится к выводному контакту ТЭНа, а другой – к корпусу прибора. Считается нормальным показание от 0.5 Ома.

Перед тем, как определить сопротивление ТЭНа посредством прозвона, нужно его внимательно осмотреть. На нем не должно присутствовать механических повреждений. Причиной неисправности может стать накипь. В случае с явными повреждениями – вздутие, трещины (пусть и самые незначительные), сколы и т.д. – ТЭН просто подлежит замене. Можно даже не проводить никаких замеров. Накипь устраняется через вымачивание в течение двух суток элемента в растворе уксуса или лимонной кислоты.

Утечка тока на корпус

Бывает и так, что с течением времени изоляционный слой ТЭНа изнашивается. При этом наблюдается так называемая утечка тока на корпус оборудования. Определить это можно уже описанным выше способом – посредством мегаомметра.

Если в доме стоит УЗО, то из-за износа изоляционного слоя автоматика может отключаться. Происходит это при достижении половины значения от номинального отключающего дифференциального тока. Мультиметром определить этот факт будет невозможно, поскольку у него отсутствует короткое замыкание на корпус.

Проверка ТЭНа без мультиметра

Если под рукой нет мультиметра, бывалый мастер может провести проверку нагревателя на предмет обрыва и без него. Для этого потребуется контрольная лампа электрика. Ее можно изготовить самому, но лучше приобрести заводской прибор.

Для проверки нужно один контакт ТЭНа подать на ноль от сети, а другой – фазу через контрольную лампу. Если лампочка загорелась – обрыва в цепи нет. Минус этого способа в том, что полноценная проверка сопротивления ТЭНа таким образом невозможна, однако проконтролировать целостность цепи все-таки получится.

Аналогичными способами можно выполнять проверку ТЭНа во многих электроприборах – начиная от посудомоечной машины, заканчивая обогревателями и электрическими чайниками.

Советы по поводу того, как продлить срок службы ТЭНа

В заключение – немного о том, как продлить срок работы ТЭНа. Нет ничего приятного в том, когда выходит из строя водонагревательное устройство в бытовой технике. Однако существуют некоторые рекомендации, которые позволят отодвинуть это неприятное событие:

  • Необходимо своевременно проводить замену магниевого анода, который защищает ТЭН;
  • Самым главным требованием является использование как можно более качественной воды. При необходимости следует установить на водопровод фильтрующие устройства;
  • Не повредит минимум один раз в год осматривать ТЭН на предмет целостности и образования на нем накипи;
  • Если требуется проводить замену деталей, лучше всего использовать оригинальные комплектующие.

Не нужно без крайней необходимости задавать максимальный нагрев воды в устройстве. Обычно производитель указывает оптимальный температурный режим его работы. Это позволит сэкономить электричество и продлить срок работы ТЭНа.

Ничего особенно сложного в том, как измерить сопротивление ТЭНа, нет. Но только в том случае, если есть полная уверенность в правильности проводимых операций. В противном случае лучшим выходом будет обратиться за помощью к специалисту.

Как проверить ТЭН стиральной машины мультиметром

При выходе из строя нагревательного элемента большинство современных стиралок прерывают программу с ошибкой. Так, Bosch пишет F19 на дисплее, Индезит – F08, LG – HE или tE, Samsung – Н1, Н2, НЕ, Е5, Е6, Аристон – F08. Старые модели могут нормально проходить весь цикл в холодной воде: это легко понять по холодному стеклу люка во время выполнения программы и низкому качеству стирки. Нередко о поломке ТЭНа становится известно, когда машинка при включении программы или во время стирки выбивает автомат или УЗО.

Если вы подозреваете, что в вашей стиральной машине вышел из строя нагревательный элемент, и хотите сами проверить данный узел – вам потребуется мультиметр.

Где находится ТЭН

Наиболее типичное расположение ТЭНа – внизу под баком. Но в силу конструктивных особенностей, добраться до него в разных машинках можно по-разному. Так, в Indesit и Ariston оптимальный способ получить доступ к нагревательному элементу – это снять заднюю стенку. А в большинстве Bosch, Neff и Siemens потребуется разбирать переднюю панель.

Обратите внимание! Вытаскивать из машинки ТЭН для проверки мультиметром не обязательно: достаточно снять провода с клемм.

Проверка сопротивления ТЭНа

Чтобы проверить сопротивление ТЕНа, необходимо:

  • Обесточить СМА.
  • Открутить заднюю панель или разобрать переднюю. Снять провода с клемм (рекомендуем снимать на фото весь процесс, чтобы вы могли потом в нужном порядке вернуть все на место!)
  • Рассчитать сопротивление вашего ТЭНа по формуле R= U²/P, где U – напряжение, которое подается на ТЭН (220V), а P – мощность водонагревателя. Она указана на корпусе ТЭНа.

Примечание! Например, ваш ТЭН имеет мощность 2 кВт, значит расчет будет выглядеть так: 220²/2000 =24,2 Ом. Как правило, рабочий диапазон современных ТЭНов – от 20 до 40 Ом.

  • Включить мультиметр в режим измерения сопротивления (в Омах). Селектор поверните на 200 Ом.
  • Присоединить щупы тестера к клеммам ТЭНа.
  • Если на табло тестера высветился показатель, близкий к расчетной цифре, то продолжаем проверку ТЭНа (на пробой). При 1 – имеет место обрыв спирали, при 0 – короткое замыкание. В обоих случаях ТЕН требует замены.

Проверка ТЭНа на пробой

Для проверки нагревательного элемента на пробой необходимо:

  • Перевести мультиметр в режим зуммера.
  • Один щуп приставить к клемме, второй – к корпусу ТЭНа.
  • Если мультиметр пищит, значит есть пробой, и ТЭН неисправен.

Иногда пробой возникает только при нагреве ТЭНа. Чтобы проверить это, запустите программу с нагревом и дождитесь, когда ТЭН начнёт греть воду. Затем, отключите стиральную машину от электричества, снимите провода с клемм ТЭНа, и также прозвоните его приложив один щуп мультиметра к клемме ТЭНа, а второй – к его корпусу. Если таким образом нагреватель звонится, значит, он неисправен.

Обратите внимание! Ни в коем случае не пользуйтесь СМА при наличии пробоя на корпус: такая техника может ударить током, что может привести к серьезным последствиям и даже летальному исходу!

Сложно? Не уверены, что правильно определите состояние ТЭНа? Не рискуйте! Обращайтесь к профессионалам. Мастера «РемБытТех» проведут диагностику нагревателя вашей стиральной машины и, при необходимости, заменят ТЕН на новый. Звоните:

+7 (495) 215 – 14 – 41

+7 (903) 722 – 17 – 03

Или отправляйте онлайн-заявку.

Наши специалисты приезжают в течение 24 часов с момента обращения. Ремонтируют на дому за один визит. На работы и новые запчасти – дают гарантию на срок до 2 лет. Обращайтесь, и ваша машинка прослужит вам еще долгие годы!

Проверяем ТЭН с помощью мультиметра — пошаговая инструкция

Трубчатый электронагреватель – эффективное средство для нагрева. Но его неисправность является распространенной проблемой. Особенно часто покупают новый ТЭН для бойлера. При поломке бытовой техники важно удостовериться, что источник поломки именно данная деталь.

Мультиметр и ТЭН – как проверить

Выйти из строя может любой ТЭН. Но чаще всего неисправности случаются с трубчатыми электронагревателями, которые подвержены влиянию воды из водопровода. Проверка ТЭНа с использованием мультиметра включает в себя следующие этапы:

  • Визуальный осмотр – внешняя оценка состояния детали важна. В некоторых случаях по визуальным признакам заметно, что ТЭН неисправен. Для осмотра элемента нужно отключить прибор, разобрать корпус техники и вынуть нагреватель.

Прежде чем сделать заключение по внешним признакам – очистите поверхность ТЭНа.

  • Определяем значение сопротивления – если по внешним признакам деталь исправна, то перед проверкой нужно посчитать её сопротивление. Для этого берем напряжение в сети (в квадрате) и делим на мощность ТЭНа (значение указано в паспорте изделия): R=U2/P.
  • Проверяем сопротивление – в мультиметре выбираем режим для проверки сопротивления и дотрагиваемся до контактных выводов. У нормального рабочего ТЭНа показатель сопротивления выше 20 Ом. Если прибор показывает «0» (замыкание), то ТЭН нужно менять. Иногда случается, что в процессе проверки происходит обрыв сети – тогда мультиметр показывает значение «1» или стремиться к бесконечности.

  • Пробой – такую проверку проводят в режиме зуммера. Один щуп – на контактный вывод, второй – на корпус ТЭНа. Если звукового сигнала (писка) нет, то ТЭН исправен.

Мультиметр – многофункциональное устройство, который любой из нас может использовать. Без данного измерительного прибора к сожалению, невозможно достоверно утверждать, что трубчатый электронагреватель неисправен. Тогда необходимо ли например, просматривать каталог ТЭНов для стиралок.

Базовые знания и мультиметр помогут быстро и легко проверить любой трубчатый электронагреватель.

Когда нужен новый ТЭН

В интернет-магазине «Refrozen» можно купить разнообразные запчасти, в том числе и ТЭН посудомоечной машины. Обращайтесь к нам – ни один из звонков мы не оставляем без внимания!

проверка тена на работоспособность с помощью мультиметра за 5 минут

Сейчас многие люди устанавливают себе дополнительно водонагревательные бойлеры, не зависимо от фирмы производителя и их конструкции все они имеют объединяющий их элемент, это тэн.

Который в свою очередь со временем, по тем или иным причинам  начинает работать на половину своей мощности или совсем выходит из строя. Происходить это может по нескольким причинам:

1)Не качественная вода. Со временем вокруг тэна образуется толстый слой кальция, налёт в таком случае просто следует аккуратно удалить.

2) Прогорание корпуса тэна и замыкание нагревательной спирали. Наиболее опасный вариант. Если у вас нет заземления в розетке , то при контакте с водой человека может ударить током. Вот как раз для таких случаев и нужно устанавливать УЗО.

3) И последнее — обрыв нагревательной спирали внутри тэна.

Для проверки работоспособности тэна вам понадобится прибор — мультиметр. Он продаётся в любом магазине инструментов и стоит не дорого.

Теперь немного теории и цифр.

Нужно узнать какое рабочее сопротивление имеет тэн, измеряется в омах (Ом. Ω). Для этого смотрим в паспорт водонагревателя или  этикетку на самом бойлере и ищем его мощность, она выражается в ваттах (W. ) Допустим что у нас водонагреватель потребляет — 2000W.

Далее смотрим на какое напряжение электрической сети рассчитан бойлер, значение выражается в вольтах (V.).  В нашем случае это  — 220V. Имея эти два параметра начинаем считать по формуле:

R=U2:P

Где:

R — сопротивление (Ом.)

U — напряжение (V.)

P — Мощность (W.)

Нужно квадрат напряжения разделить на мощность, получим сопротивление.

Проще говоря это выглядит так —  220V. * 220V. = 48.400 (это и есть квадрат напряжения).

Затем полученные —    48.400 : 2000W. = 24.2 Ома.

Вот вы и узнали какое сопротивление должен иметь ваш тэн в нормальном , рабочем режиме.

Переходим к практике.

Берём мультиметр, устанавливаем два щупа в гнёзда (идут в комплекте). Чёрный в гнездо с надписью «COM«, красный с обозначением «V« или «Ω». Переводим мультиметр в режим измерения сопротивления,  с значением  — 200 Ом. (если такая шкала градации имеется, если нет, то просто на знак «Ω» омега).

ВАЖНО!

ПЕРЕД ИЗМЕРЕНИЕМ , ОТКЛЮЧИТЕ ТЭН ОТ ЭЛЕКРИЧЕСКОЙ СЕТИ!!!

Для точности измерения отсоедините провода от клемм тэна.

Касаемся щупами клемм и смотрим на показания прибора.

Если на экране значение близкое к работоспособным, а в нашем случае это — 24.2 Ома, то тэн исправен.

Если показывает — 0 (ноль), значит произошло короткое замыкание внутри тэна и его необходимо заменить.

Если прибор показывает — 1 (единицу) либо (бесконечность), значит у тэна обрыв и его так же нужно менять.

В конце замеряем ещё один параметр, так называемый — пробой на корпус.  Мультиметр переводим в режим прозвонки .

Один щуп оставляем на любой клемме, а вторым касаемся открытой железной части тэна и смотрим. Если ничего не происходит, пробоя нет. Если мультиметр подаёт звуковой сигнал, тэн не исправен и подлежит замене.

Долго объяснял, но на практике это занимает не более пяти минут.

Такой способ проверки тена на работоспособность с помощью мультиметра подходит не только к водонагревателям, а к любым аналогичным приборам: стиральные машины, чайники и тому подобное.

Благодарю вас если дочитали статью до конца.

Удачи, с уважением А.Е.

Понравилась статья? Поделитесь с друзьями!



НАЗАД



Copyright © 2002г. — 2021г. www.elektrik193.ru все права защищены.


Как проверить ТЭН на пробой | McGrp.Ru

В наше дни существует множество видов бытовой техники и иного оборудования, в которых широко водонагревательные устройства – так называемые ТЭНы. В этом обширном списке обычные электрочайники, мощные бойлеры, электроплиты, стиральные машины и многое другое. При этом иногда возникает необходимость собственными силами проверить данного нагревательного элемента.

Вне зависимости от того, каково предназначение прибора, ТЭН используется в них в целях нагрева воды. ТЭН относится к трубчатым электронагревателям и выглядит как трубка особой формы из металла. Для ее изготовления могут использовать железо, нержавеющую сталь, медь.

Внутри трубки, по ее центру, проходит специальная спираль в виде пружины, изготовленная из нихрома с высоким удельным электрическим сопротивлением. Когда по спирали проходит электрический ток, она постепенно нагревается.

Еще один важный фактор, которым отличается конструкция ТЭНа, – это наличие внутри него специального электроизоляционного наполнителя. Он обладает высокой теплопроводностью, хорошо проводит тепло и располагается между металлическим корпусом ТЭНа и спиралью.

Опыт показывает, что причиной отказа электронагревательных приборов и прекращения нагрева воды чаще всего становится именно неработающий ТЭН. Попробуем разобраться, какими могут быть причины отказа и как проверить ТЭН на пробой.

Что такое ТЭН

Название ТЭН расшифровывается как трубчатый электрический нагреватель. В самом названии уже скрывается суть его конструкции.

Как уже сказано, ТЭН представляет собой электронагревательный элемент в бытовой и иной технике в виде трубки из металла, которая может иметь самую произвольную форму. Нихромовая или фехромовая проволока помещена внутрь трубки и закручена в форме спирали. На концах она имеет выводы. Поскольку полярность у ТЭНа отсутствует, не имеет значения, к какому из выводов подключать фазу и ноль.

Помимо спирали, внутри находится также и кварцевый песок, который плотно занимает весь оставшийся объем. Его задача – изолировать спираль и максимально эффективно отводить от нее тепловую энергию.

К концам спирали при помощи сварки присоединяют контактные стержни. А те, в свою очередь, внутри трубки крепятся при помощи керамических изоляторов. Чтобы подать напряжение на концы контактных стержней, на них при помощи резьбы или сварки крепят контактные пластины. Металлические трубки могут быть самой разной формы (например, спиралеобразной у обычного электрокипятильника) и самого разного диаметра.

ВАЖНО! ТЭН придумали и запатентовали более полутора веков назад. Это сделал американец Джордж Симпсон еще в 1859 году. Сейчас современные аналоги таких ТЭНов используются практически во всех видах бытовой и другой техники.

Причиной сбоев в работе подобных электроприборов и оборудования могут быть неисправности самых разных элементов – терморегуляторов, выключателей и т.д. Однако эксперты рекомендуют в первую очередь проверять именно ТЭНы. Даже если отсутствует опыт по прозвонке и замене ТЭНа, выполнить это в домашних условиях не так уж сложно.

Возможные неисправности ТЭНов

Наиболее распространенный тип неисправности ТЭНа и прекращения его функционирования – это обрыв нити нихромовой спирали. Его причиной обычно становится перегрев с дальнейшим расплавлением. В свою очередь причиной перегрева становится нарастание толстого слоя накипи на спирали либо начало работы устройства без добавления необходимой воды.

Проблемы могут быть связаны и с наполнителем трубки. По центру ТЭНа спираль удерживается за счет того, что трубка плотно забита кварцевым песком. Однако при плохом уплотнении наполнителя или его недостаточности спираль смещается в сторону и может прикасаться к поверхности трубки.

Однако ТЭН не потеряет работоспособности, и любой нагревательный прибор продолжит работать, если прикосновение спирали будет лишь в одной точке, а в квартирной электропроводке нет подключения заземляющего провода и УЗО. Правда, нельзя не учитывать при этом, что при наличии у оборудования металлического корпуса есть вероятность попадания на него фазы. Соответственно, возникает вероятность поражения током человека, если он прикоснется к данному корпусу.

Но ТЭН полностью выйдет из строя, если техника заземлена, но не сработает автомат защиты. Ведь спираль будет при этом укорочена, а выделяемая мощность в результате значительно возрастет. Это приведет к тому, что металлическая нить просто расплавится.

Также спираль мгновенно перегорит, если есть прикосновение к поверхности трубки более чем в двух местах, заземление и УЗО отсутствуют, а автоматический выключатель не успеет сработать.

Если обобщить все сказанное выше, то неисправности ТЭНов могут быть двух типов:

— обрыв (расплавление) нихромовой спирали,
— ее короткое замыкание на трубчатую оболочку из металла.

ВАЖНО! Часто в современной бытовой технике неисправности устранить невозможно, так как ТЭН приварен или припаян к корпусу устройства. Единственный выход – приобретать новый электроприбор.

Итак, как проверить ТЭН?

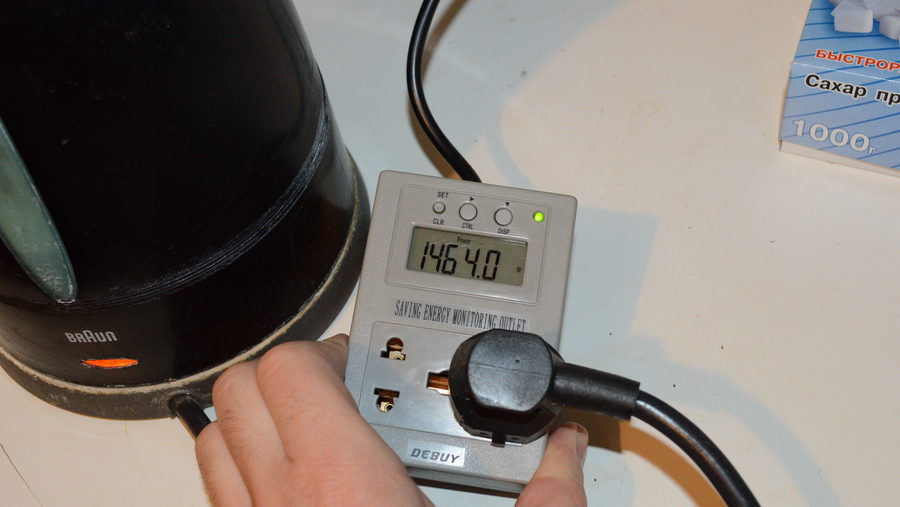

До того, как начать проверку ТЭНа на пробой, следует рассчитать его сопротивление. Для этого пользователь нуждается в данных о мощности прибора. Как правило, указанные сведения имеются в табличке на корпусе устройства либо в инструкции по использованию.

Затем уже на основании установленной мощности рассчитывают силу ток, который проходит через ТЭН. Она измеряется в Амперах и представляет собой отношение мощности к напряжению электросети (стандартная в РФ – 220 В). А данные по сопротивлению, которое определяется в Омах, можно установить путем деления напряжения на силу тока. К примеру, при мощности ТЭНа в 2000 Вт (2 кВт) и напряжении питающей сети в 220 В сопротивление составит примерно 24,2 Ом.

Вооружившись этими знаниями, приступим непосредственно к проверке ТЭНа на пробой. Воспользуемся для этого мультиметром (тестером). Чтобы обезопасить себя при проведении измерений, электроприбор должен быть отключен от сети, а от разъемов ТЭНа необходимо отсоединить провода.

Далее действуем следующим образом:

— Мультиметр переводится в режим измерения сопротивления (диапазон 200 Ом).

— К клеммам ТЭНа прикасаемся щупами мультиметра. При исправности ТЭНа показания сопротивления на приборе будут близки к расчетным. При замыкании внутри ТЭНа показатель будет равен нулю. Если же прибор показывает единицу, то это означает обрыв ТЭНа.

— Идет проверка пробоя ТЭНа на корпус. Мультиметр переводится в режим «зуммер» (прозвонки). Один его щуп подключается к выводу ТЭНа, а второй – к его корпусу либо к клемме заземления.

ВАЖНО! Зуммер мультиметра не будет пищать при отсутствии пробоя на корпус. Появление писка зуммера говорит о том, что имеется пробой на корпус, а следовательно, ТЭН требует замены. Это один из наиболее простых и доступных способов проверки исправности трубчатого электронагревателя.

В том случае, если из-за длительного пользования начала портиться изоляция ТЭНа, тоже возможна утечка тока на корпус. Здесь уже следует измерять сопротивление изоляции, и понадобится мегаомметр. Поскольку отсутствует короткое замыкание на корпус, мультиметр этого не покажет.

Проверка ТЭНа с помощью контрольки электрика

В этом случае пользователю не понадобиться никаких специальных измерительных приборов. Это значит, что проверку с помощью контрольки электрика в силах провести практически любой. Ее суть в том, чтобы вместе со спиралью ТЭНа последовательно подключить любую лампочку, а затем всю схему подключить к бытовой электропроводке 220 В.

Как это сделать? Взять шнур с вилкой. Один его конец подсоединить к выбранному вами контактному выводу ТЭНа, а второй – к обычному электрическому патрону. Затем ко второму выводу патрона следует подсоединить любой фрагмент дополнительного провода. Лампочка, соответствующая напряжению 220 В, вкручивается в патрон.

Следующие действия – подключить к свободному концу ТЭНа свободный провод от патрона. Только после этого в розетку вставляется вилка. Если спираль в ТЭНе работоспособная и исправная, то лампа ярко горит. При отсутствии света от лампочки будет очевидным, что в спирали есть обрыв. ТЭН неисправен и не подлежит дальнейшей эксплуатации.

Если на первом этапе проверки горящая лампочка показала исправность ТЭНа, можно продолжить проверку. Вынув вилку из розетки, подсоедините к трубке ТЭНа вывод из патрона. Если лампочка не горит при подключении вилки к розетке – значит, имеется значительное сопротивление изоляции между спиралью и трубкой. ТЭН работоспособен. А вот горящая лампа говорит о пробое изоляции. Данный ТЭН использовать нельзя.

Проверка ТЭНа с помощью индикатора фазы

Наличие под рукой индикатор фазы электрика также дает возможность проверить исправность ТЭНа. С большей достоверностью этот способ позволяет проверить сопротивление изоляции непосредственно между трубкой и нихромовой спиралью. Причина в том, что при проверке индикатором прилагается напряжение свыше 220 В, тогда как при проверке мультиметром – не более 9 В.

Чтобы выполнить такую проверку, прежде всего, следует определить в розетке, где находится фаза. По общепринятым правилам она должна находиться справа. Затем следует соединить проводком один из контактных стержней ТЭНа с фазным выводом.

После этого дотрагиваемся до противоположного контактного стрежня ТЭНа непосредственно жалом индикатора фазы. При этом должна засветиться лампочка индикатора. Затем жалом индикатора фазы следует прикоснуться непосредственно к трубке ТЭНа. В этом случае лампочка уже не должна засветиться. Если все происходит наоборот, это означает:

— обрыв спирали (отсутствие света при прикосновении к противоположному выводу ТЭНа),
— пробой изоляции (т.е. касание трубки спиралью), если индикатор светится при прикосновении к трубке.

ВАЖНО! Этот способ проверки требует предельной осторожности от пользователя. Если прикоснуться оголенной кожей к тем деталям или цепям, которые имеют соединение с проводом фазы, то можно причинить серьезный вред здоровью (включая даже остановку сердца). Проще говоря, при проверках при помощи фазы и контрольки электрика после подключения к розетке нельзя прикасаться к корпусу ТЭНа.

Нестандартные способы проверки ТЭНов

При отсутствии возможности использовать какой-либо из перечисленных выше способов можно прибегнуть к некоторым нестандартным вариантам.

Например, подключить шнур с вилкой непосредственно к выводам ТЭНа и после этого буквально на несколько мгновений вставить вилку в розетку. Нагревание ТЭНа, которое при этом будет происходить, покажет, что он исправен. Но действовать следует осторожно, чтобы не обжечься.

Так же просто можно проверить сопротивление изоляции. Нужно отсоединить один из концов данного шнура (отключенного от розетки) от вывода ТЭНа и подсоединить к трубке. Делать это надо через предохранитель, рассчитанный на ток защиты не выше 5 А.

Теперь можно подключать вилку к розетке и подождать некоторое время. Тут уж счет не идет на секунды. Постепенно нагревание говорит о том, что ТЭН исправен, короткое замыкание спирали с корпусом не наблюдается.

На самом деле существует огромное количество различных способов проверки ТЭНа. Их можно выполнить, например, при помощи стационарного телефонного аппарата. ТЭН просто подключают к разрыву одного из телефонных проводов, которые подключают аппарат к сети. Если после этого позвонить на норме, и будет сигнал, то это означает, что ТЭН нормально работает.

мультиметром, тестером и без приборов


На чтение 6 мин. Просмотров 30 Опубликовано
Обновлено

Среди всех элементов внутреннего устройства бойлера трубчатый электронагреватель наиболее подвержен неисправностям и поломкам. Перед тем как проверять функционирование этого компонента, нужно рассчитать сопротивление. Оно вычисляется как частное квадрата сетевого напряжения и обозначенной на корпусе мощности прибора. После этого можно измерять сопротивление ТЭНа бойлера с помощью измерительного оборудования.

Возможные неисправности ТЭНа

Для проверки ТЭНа на исправность понадобится мультиметр

Устройство включает в себя одну или несколько нитей нагревательного элемента, смонтированных в трубке из металла, заполненной изоляционным материалом, хорошо проводящим тепло. Исправность ТЭНов нарушается по той причине, что на них ложится наибольшая нагрузка. К тому же на элементе оседает много накипи, что негативно сказывается на качестве работы.

К основным проблемам относятся:

  • перегорание нити накаливания;
  • скопления накипи;
  • сгорание проводки на корпусе.

Последнее явление встречается реже, чем первые два, но является наиболее опасным: если нагреватель не оборудован устройством защитного отключения, пользователя может ударить током. При установленной системе безопасности прибор будет просто отключаться.

Чтобы ТЭН прослужил дольше, его нужно регулярно очищать от накипи и загрязнений, а также прозванивать с помощью тестера при возникновении неполадок.

Модели мультиметров

Электронная модель мультиметра с функцией поиска проводки в стене и аудиосигналом

Узнавать сопротивление ТЭНа принято посредством мультиметров. Можно встретить цифровые и аналоговые приборы. Они используются для схожих целей, но принцип функционирования различается. Независимо от варианта, выбранного для проверки нагревателя, перед его использованием нужно убедиться в отсутствии нарушения целостности (в том числе, повреждений изоляционного покрытия) проводов, ведущих от щупов к проверяемому аппарату.

Цифровые

При приобретении нового измерительного прибора предпочтительно выбирать модели этой группы. Конструкция включает контроллер, интегральную схему и экран, на котором отображается результат измерения. По точности показаний эти изделия превосходят аналоговые. Она не определяется настройкой нулевого значения или уровнем разряда аккумулятора – пользователь просто получает численные данные. Некоторые изделия оборудованы дополнительным функционалом – с их помощью можно узнать, где спрятана проводка в толще стены, протестировать радиодетали. Если тестирование ТЭНов является частью профессиональной деятельности, рекомендуется приобрести прибор, снабженный сигнализатором. Целостность электроцепи при работе с ним детектируется посредством аудиосигнала.

Стрелочные

Аналоговый мультиметр требует осторожного обращения со щупами, чтобы не вывести прибор из строя

Такие устройства напрямую подключаются к объекту тестирования. Радиоэлементы превращают сигнал в электроток, перемещающий помещенную в магнитное поле указательную стрелку. Работа с прибором требует строгого соблюдения полярности. При ошибке указатель движется в противоположную сторону до встречи с ограничителем, и при значительном по модулю значении сигнала мультиметр может выйти из строя. Если такую ошибку допустить при обращении с цифровым прибором, он уведомит об этом пользователя знаком «минус» на дисплее перед численным значением измеряемого параметра.

Методы прозвона водонагревателя

Есть методики, позволяющие оценить исправность прибора, если при обнаружении неполадок под рукой нет мультиметра. Они дают менее точный результат, чем работа с цифровым измерителем, но оценить необходимость в замене детали с их помощью вполне возможно.

Простейший метод проверить ТЭН на водонагревателе не требует задействования каких-либо инструментов. Однако потребуется демонтаж элемента из нагревательного прибора. ТЭН нужно тщательно осмотреть. Если оценке состояния мешает наросшая накипь, ее растворяют, замачивая деталь в воде с уксусом или лимонной кислотой. Выдерживать ее в подкисленной жидкости нужно около 6 часов.

Отложения накипи становятся причиной ряда распространенных проблем с техникой – из-за них увеличивается время нагрева воды, а сама деталь при отсутствии своевременной очистки вскоре перегорает.

Активные отвертки для проверки работоспособности электроприборов

Если на ТЭНе обнаружились царапины, любые деформации или темные пятна, его однозначно надлежит заменить.

Применение индикаторной отвертки на батарее также допускается для проверки. Перед тестированием обязательно отключают оборудование от тока и отсоединяют от ТЭНа все проводники. Первый клеммный зажим трогают пальцем, а ко второму питающему подносят кончик инструмента, коснувшись торцевого контакта. Если индикатор подсвечивается, нагреватель не вышел из строя.

Тестируют ТЭНы специальными контрольными лампочками. Этот вариант подойдет профессиональным электрикам или людям, имеющим достаточный опыт обращения с цепями. Схему можно собрать самостоятельно, задействовав лампочку накаливания на 220 В. Ее вкручивают в патрон, к которому присоединены медные одножильные провода с прикрученными к ним щупами. Лампу подключают в сеть между проверяемым прибором и источником питания. Если она загорается, узел функционирует нормально. Для проверки нагревательного устройства на один из контактов подают сетевой нуль, на другой – фазовый провод с подключенной лампой.

Технология проверки

Для прозвонки проводов мультиметр переводят в режим зуммера

При неполадках с бойлером следует проверить ТЭН на водонагревателе мультиметром – это самый надежный и точный способ оценки состояния детали. Перед тем как начать тестирование, нужно отделить от элемента токопроводящие проводники.

Последовательность проверочных работ:

  1. Переключатель устройства ставится на спектр значений, куда должен попадать показатель ТЭНа. Его можно вычислить, зная потребляемую мощность прибора и его рабочее напряжение. Чем больше первый параметр, тем меньше значение сопротивления.
  2. Щупы измерительного устройства ставятся к контактам прозваниваемого ТЭНа.
  3. Если деталь не пришла в негодность, на дисплее вскоре обозначится цифровой показатель, близкий к полученному при расчетах. Цифра «0» на экране сигнализирует о ситуации короткого замыкания. Если на дисплее с левой стороны показалась единица, скорее всего, спираль элемента оборвалась. Использование аналогового измерителя в такой ситуации показывает бесконечность.
  4. Затем ТЭН тестируется на электропробой. Переключатель устанавливают в положение типа «зуммер». Работают одним щупом. Им последовательно прикасаются к выводам нагревателя. Если мультиметр не издает никаких звуков, результаты проверки удовлетворительны. Если имел место высокий писк, произошло замыкание нагревателя на корпус.

Показатель терморегулятора замеряется способом, аналогичным описанному в пунктах 1-3. При столкновении с единицей, указывающей на обрыв, нажимают на кнопку блока предохранения. Когда термостат снова сможет работать, замеры продолжают.

Если у пользователя нет уверенности в том, в какой диапазон ставить сопротивление мультиметра при тестировании нагревателя или другого элемента, можно провести испытания в нескольких разных зонах. После окончания каждой проверки позицию переключателя меняют. Щупы в это время не должны прикасаться к выводам. Нельзя трогать их руками – в этом случае на табло высветится сопротивление плоти человека. Чем больше цифра, тем чувствительнее реакция устройства.

Демонтаж и установка нагревательного элемента

Замена ТЭНа должна проводиться с учетом прежней мощности и сопротивления

Если нагреватель стоит заменить, нужно купить новую деталь и установить ее на место старой. Новый элемент должен быть идентичен прежнему по форме и мощностному показателю, желательно той же фирмы. Перед установкой его тестируют на пробой на корпус. Место крепежа должно быть герметично запаковано – нельзя допускать попадания жидкости на зажимы и контакты.

Описанные способы актуальны для тестирования ТЭНов в самых разных бытовых приборах – бойлерах, электрических чайниках, стиральных агрегатах, утюгах.

TENS машина | Как работает машина TENS?

У некоторых людей аппарат для чрескожной электрической стимуляции нервов (TENS) используется в качестве альтернативы обезболивающим. Аппарат TENS — это небольшое портативное устройство с питанием от батареек, которое можно носить на теле. Коробка прикреплена проводами к липким подушечкам, приклеенным к коже. Небольшие электрические импульсы передаются телу, как небольшие электрические разряды. Это может помочь облегчить боль у некоторых людей с определенными типами боли.Хотя существует не так много убедительных доказательств того, что машины TENS работают, многие люди находят их очень полезными. Преимущество в том, что TENS хорошо переносится и практически не имеет побочных эффектов.

Насколько эффективны машины TENS?

Исследовательские испытания эффективности машин TENS пока не дали результатов. Необходимы дальнейшие крупные исследования, чтобы прояснить точную роль и эффект использования TENS. Однако аппараты TENS оказались популярной формой обезболивания у некоторых людей.Как и во многих формах лечения, эффект может варьироваться от человека к человеку, даже при одном и том же состоянии.

Как работает машина TENS?

  • T чрескожно — значит через кожу.
  • E лектрический — аппараты TENS доставляют небольшие электрические импульсы к телу через электроды, размещенные на коже. Считается, что машины TENS влияют на то, как болевые сигналы отправляются в мозг.
  • N erve — сигналы боли достигают головного мозга через нервы и спинной мозг.
  • S Время ожидания — если болевые сигналы могут быть заблокированы крошечными электрическими ударами от аппарата TENS, мозг будет получать меньше сигналов от источника боли.

Машины TENS работают двумя способами:

  • При высокой частоте импульсов 90-130 Гц (нормальный метод использования) электрические импульсы, генерируемые машиной TENS, мешают и блокируют сообщения о боли, отправляемые на мозг. Это связано с теорией боли, связанной с контролем ворот.Это предполагает наличие воротного механизма в нервах головного и спинного мозга (центральной нервной системе). Когда ворота открыты, сообщения о боли доходят до мозга, и мы чувствуем боль. Когда ворота закрыты, эти болевые сообщения блокируются, и мы не чувствуем боли. Считается, что машины TENS стимулируют определенные нервы, не несущие боли, и закрывают ворота. По сути, мозг занят обработкой сообщений, которые он быстро получает от машины TENS, а не более медленными (более болезненными) болевыми сигналами, которые тело получает откуда-то еще.Это объясняет, почему, если вы поранились, потирая эту область, можно временно уменьшить боль.
  • Когда аппарат настроен на низкую частоту пульса (2-5 Гц), он стимулирует организм вырабатывать собственные обезболивающие химические вещества, называемые эндорфинами. Они действуют как морфин, блокируя болевые сигналы.

Как пользоваться аппаратом TENS

Лучше всего использовать аппарат TENS только по рекомендации врача или другого медицинского работника. Они не подходят для всех типов боли или всех состояний.Возможно, вам придется попробовать другие обезболивающие и методы лечения, прежде чем использовать аппарат TENS или использовать его вместе с другими обезболивающими. См. Отдельные брошюры «Болеутоляющие средства,« Лечение боли теплом и льдом »,« Противовоспалительные обезболивающие »и« Местные противовоспалительные обезболивающие ».

Машина TENS находится под личным контролем пользователя. Это означает, что его настройки можно изменить без посещения врача. Обычно тренажер используется в течение 15-20 минут за сеанс несколько раз в день.См. Ниже конкретные инструкции.

Аппараты TENS чаще всего используются для людей с мышечно-скелетными болями, такими как длительная (хроническая) боль в спине или артрит коленного сустава. Их также часто используют для снятия боли на ранних стадиях родов, особенно когда беременная женщина остается дома. К другим менее распространенным применениям относятся мигренозные головные боли, менструальные боли, спортивные травмы и иногда (довольно редко) безболезненные состояния, такие как усталость, бессонница или слабоумие.

Аппараты TENS могут использоваться отдельно для снятия боли или в сочетании с другими методами лечения. Использование аппарата TENS может позволить сократить количество принимаемых вами обезболивающих. Хотя вам, возможно, придется попробовать несколько настроек на вашем устройстве TENS, прежде чем выбрать лучший для вас, реальных побочных эффектов от использования устройства TENS нет. Аппарат TENS, возможно, стоит попробовать, особенно если традиционные методы обезболивания были опробованы и исчерпаны.

Важно отметить, что машины TENS могут быть дорогими. Вероятно, лучше всего сначала нанять или одолжить один, чтобы опробовать его.Если вы планируете попробовать TENS во время родов, ваша акушерка или местное отделение Национального фонда родовспоможения (NCT) смогут найти его для аренды.

Если вы новичок в использовании машины TENS, не торопитесь, даже если вы считаете ее полезной. Не пытайтесь сделать слишком много слишком рано (так как вы можете пораниться и усугубить боль). Также не прекращайте прием обычных обезболивающих слишком быстро. Если вы принимаете много сильнодействующих обезболивающих или несколько разных, возможно, стоит проконсультироваться с вашим терапевтом. Ваш терапевт может помочь вам безопасно уменьшить их, чтобы у вас было меньше побочных эффектов.

Инструкции по использованию станка TENS

Существуют различные типы и марки станков. Всегда следуйте инструкциям производителя, прилагаемым к вашей машине. .

Некоторые общие моменты:

  • Машины TENS сконструированы таким образом, что вы можете перемещаться вместе с ними во время работы. Машину можно засунуть в карман или пристегнуть к ремню.
  • Перед тем, как прикладывать электроды к коже, убедитесь, что аппарат выключен.
  • Проверьте машину, удерживая подушечки между пальцами, а затем осторожно включив ее. Вы должны почувствовать покалывание.
  • Убедитесь, что кожа, на которую накладываются подушечки, чистая и сухая, на ней нет порезов, ссадин или участков раздражения.
  • Поместите подушечки по обе стороны от боли. Используйте либо самоклеящиеся прокладки, либо гибкие резиновые прокладки, которые должны быть полностью покрыты на поверхности, которая будет наноситься на кожу, тонким слоем проводящего геля. Подушечки не должны располагаться на расстоянии 2-3 см друг от друга.Ваш физиотерапевт или врач покажет вам, куда ставить электроды.
  • Прикрепите подушечки к коже скотчем, если собираетесь передвигаться.
  • Установите требуемую частоту импульсов (около 100 Гц примерно для начала).
  • Медленно включайте машину и постепенно увеличивайте ее, пока не почувствуете покалывание. Ощущение должно быть достаточно сильным, но не дискомфортным. Через несколько минут ощущение начнет немного утихать. Это называется размещением.Когда это произойдет, слегка включите машину и оставьте ее на оставшееся время. Не увеличивайте его слишком высоко, так как это может вызвать чрезмерную стимуляцию, что может усилить боль. Сокращения мышц быть не должно.
  • По окончании сеанса выключите аппарат и отсоедините электроды от аппарата. Если вы собираетесь использовать TENS снова позже, нет необходимости снимать электроды с кожи. Просто уберите провода и продолжайте как обычно.
  • Убедитесь, что подушечки или лента не раздражают кожу. Если кожа покраснела, возможно, вам понадобится прокладка другого типа, контактный гель или пластырь.
  • Аппарат следует использовать не менее 45 минут, но можно использовать до 12 часов, прежде чем электроды необходимо будет очистить и переустановить.
  • Когда вы закончите использовать машину в течение дня, осторожно снимите подушечки с кожи и промойте кожу обычным мылом и водой. Не тяните за провода, чтобы снять колодки. Если есть покраснение или раздражение от подушечек или ленты, то в следующий раз, когда вы воспользуетесь машиной, используйте другой участок кожи.
  • Если вы пользуетесь резиновыми подушечками, смойте проводящий гель водой с мягким мылом и хорошо промойте их. Не стирайте самоклеящуюся подушку.

Меры предосторожности при использовании аппарата TENS

  • Не кладите электроды на сломанную или поврежденную кожу.
  • Не кладите электроды на шею спереди или сбоку, рядом с глазами или во рту.
  • Не наносите на участки со сниженной чувствительностью.
  • Не используйте рядом с водой, например в ванне или душе.
  • Не использовать при вождении или работе с механизмами.

Может ли каждый пользоваться машинами TENS?

Аппараты TENS, как правило, используются в основном для уменьшения боли, связанной с проблемами в мышцах, суставах и нервах (так называемая скелетно-мышечная боль). Они могут лучше справиться с этими проблемами, чем с болями в животе (животе), груди или голове. В отличие от многих лекарств, использование аппарата TENS практически не вызывает побочных эффектов. Тем не менее, люди со следующим не должны использовать аппарат TENS:

  • Когда причина боли неизвестна или не диагностирована.
  • Беременность (если не рекомендовано по медицинским показаниям — или в родах).
  • Кардиостимуляторы.
  • Эпилепсия или некоторые виды болезней сердца.

Чрескожный электрический нервный стимулятор (TENS)

Versión en Español

Как работает TENS?

Чрескожный электрический нервный стимулятор (TENS) посылает электрические импульсы через кожу, чтобы запустить собственные обезболивающие. Электрические импульсы могут высвобождать эндорфины и другие вещества, чтобы остановить сигналы боли в головном мозге.

TENS может уменьшить боль. Лучше всего он работает во время таких занятий, как ходьба, работа по дому или упражнения. Видео ниже показывает, как TENS может уменьшить боль, и демонстрирует, как использовать блок TENS.

Для чего используется TENS?

A TENS может использоваться для облегчения многих типов хронической (долгосрочной) боли, например:

  • Артрит или другие боли в суставах
  • Боль в спине и шее
  • Фибромиалгия
  • Мышечные боли
  • Боль невропатическая

Когда лучше использовать TENS?

Исследования показали, что TENS наиболее эффективен при хронической боли при использовании в течение как минимум 30 минут, пока вы активны. Это менее эффективно, когда вы сидите, лежите или отдыхаете.

Не используйте TENS, если у вас есть:

  • Кардиостимулятор или дефибриллятор
  • Стимулятор спинного мозга
  • Бытовые насосы или мониторы
  • Любое имплантированное металлическое или электронное устройство

Поговорите со своим врачом, если у вас есть:

  • Рак
  • Диабет
  • Нарушение когнитивных функций
  • Эпилепсия
  • Или беременны

Люди, страдающие аллергией на никель и / или адгезивы, могут вызывать раздражение кожи с помощью TENS.

Провайдерам

Пожалуйста, ознакомьтесь с нашим списком доказанных противопоказаний для использования TENS.

Безопасность TENS

Не используйте TENS на:

  • Открытые раны или высыпания
  • Опухшая, красная, инфицированная или воспаленная кожа
  • Раковые образования или близкие к ним
  • Кожа без нормального ощущения (ощущения)
  • Любая часть головы или лица
  • Любая часть горла
  • Обе стороны груди или туловища одновременно
  • Непосредственно на магистрали

Не используйте TENS, пока:

  • Принятие ванны или душа
  • Спящий
  • Вождение автомобиля
  • Использование машин

Для вашей защиты

  • Выключите прибор TENS, прежде чем надевать, перемещать или снимать электродные накладки.
  • Не делитесь своими патчами с другими людьми.
  • Используйте прибор TENS только на себе в соответствии с инструкциями.
  • Хранить в недоступном для детей месте.
  • Электронное оборудование, такое как мониторы ЭКГ и сигнализаторы ЭКГ, может работать неправильно при использовании TENS.

Прекратите использовать TENS и поговорите со своим врачом или медицинским работником, если у вас есть:

  • Раздражение кожи (покраснение, сыпь, зуд)
  • Головная боль
  • Головокружение
  • Тошнота (ощущение, что вас вот-вот вырвет)

Как использовать блок TENS

Ваш TENS работает, пропуская электрический ток по проводам и контактам.

В вашей посылке должно быть:

  • Блок TENS (двухканальный)
  • Два провода, всего 4 разъема
  • Патчи с четырьмя электродами
  • Источник питания / батареи
  • Зажим для ремня

Начать лечение

Убедитесь, что кожа вокруг болезненного участка чистая (смойте масло / лосьон) и сухая. Очень важно наносить пластыри на чистую сухую кожу, чтобы они плотно соприкасались. Если пластырь не закреплен, могут произойти изменения в стимуляции, которые могут вызвать дискомфорт.

  1. Убедитесь, что блок TENS выключен.
  2. Вставьте батареи или зарядите устройство, следуя инструкциям.
  3. Достаньте пластыри из пластикового пакета для хранения. Сохраните сумку для будущего хранения.
  4. Полностью вставьте провода отведений в разъем каждого патча. o Убедитесь, что нет открытых металлических контактов.
  5. Вставьте вилки выводных проводов в розетку в верхней части блока TENS.
  6. Снимите пластыри с пластикового вкладыша.Сохраните лайнер для будущего хранения.
  7. Нанесите пластыри на чистую сухую кожу.
  8. Смотрите рисунки ниже, чтобы узнать, где разместить патчи. На тело необходимо установить 2 комплекта электродов. Первый набор — черный на картинках, второй набор — белый. Вы можете попробовать любое размещение электродов, показанное на этих страницах.
  9. Нашивки не должны касаться друг друга или каких-либо металлических предметов, например пряжки ремня или металлических украшений.
  10. Включите устройство.
  11. Следуйте программе лечения, указанной в сводке после посещения.
  12. Начните лечение и измените интенсивность, чтобы она была сильной, но комфортной. o Это может вызвать сокращение ваших мышц.
  13. Через несколько минут может показаться, что стимуляция уменьшилась. Это нормально, поскольку ваше тело привыкает к ДЕСЯТКАМ. Вы должны увеличить интенсивность блока TENS, чтобы он оставался сильным, но комфортным.

Изображения использованы с разрешения продуктов AccuRelief Tens Compass Health Brands.


Прекратить лечение

  1. Убедитесь, что блок TENS выключен.
  2. Осторожно выньте подводящие провода из заплат. o Если тянуть за провода, это может привести к повреждению электродов.
  3. Вы можете либо снять пластыри с кожи, либо оставить их до следующего использования, если вы собираетесь использовать их снова в течение следующих 2 часов. o Если вы снимаете пластыри, аккуратно снимите их с кожи и снова положите на пластиковую подкладку.
  4. Поместите лайнер и пластыри в пластиковый пакет для хранения и храните в прохладном сухом месте, пока вы не воспользуетесь ими снова.

Советы по эксплуатации

Пластыри можно использовать снова и снова, пока клей не изнашивается.

  • Пластыри останутся липкими и прослужат дольше, если вы очистите кожу перед началом и положите их обратно в пакеты для хранения, когда закончите.
  • Пластыри могут высохнуть, если их слишком долго не хранить в мешках для хранения.

Грязные и / или трудно прикрепляемые пластыри можно мягко постирать кончиками пальцев под проточной холодной водой и высушить на воздухе.

Замените батареи или зарядите устройство, когда на дисплее устройства мигает индикатор низкого заряда.

Прикрепите зажим для ремня к блоку TENS, чтобы пользоваться им без помощи рук, пока вы активны.

Уборка и хранение

Чтобы очистить устройство, выключите его и вытащите отводящие провода из заплат. Осторожно протрите устройство слегка влажной мягкой тканью.

  • Не используйте химические чистящие средства.
  • Не используйте медицинский спирт.
  • Не допускайте попадания воды внутрь устройства.

Храните устройство и провода в прохладном сухом месте, когда вы им не пользуетесь. Храните его в месте с температурой выше -14 ° F и ниже 131 ° F (от -10 ° C до 55 ° C) и относительной влажностью 90%. Обратитесь к инструкции по эксплуатации для получения более подробной информации о вашем устройстве.

Если вы не собираетесь использовать устройство в течение длительного времени, выньте батареи, чтобы жидкость в батареях не вытекла.

Профилактическое обслуживание

  • Не роняйте устройство на твердые поверхности, не мочите его и не оставляйте в очень горячих или очень холодных местах.
  • Не сгибайте и не скручивайте провода отведений. Это может их повредить.

Советы по покупке

Есть много устройств TENS, которые вы можете купить в местных розничных магазинах и в Интернете. Устройства TENS и пластыри для электродов можно найти на веб-сайтах Amazon, EBay и розничных продавцов, а также в местных розничных магазинах и магазинах медицинских товаров. Вы также можете отправить его продавцу или домой.

Вот ключевые моменты, о которых следует подумать при покупке устройства TENS:

каналов

Выберите модель с двумя (2) каналами.Это позволит вам установить до 4 патчей.

Патчи

Обратите внимание, что провода соединяются с патчем с помощью булавки или защелки. Патчи бывают разных форм и размеров. Выберите патчи, которые подойдут для вашей области боли. Убедитесь, что вам будет легко купить сменные патчи, когда они вам понадобятся.

Мощность

В большинстве моделей используются щелочные или аккумуляторные батареи. Не забывайте о стоимости замены аккумуляторов. Если вы думаете о беспроводной модели, убедитесь, что вы можете дотянуться до кнопок на устройстве, чтобы увеличить или уменьшить интенсивность.

Принадлежности

Некоторые устройства поставляются с зажимами для ремня или карманами, которые помогут вам носить и переносить устройство. Вы также можете положить устройство в карман. Выберите то, что подходит именно вам.

Стоимость

Стоимость устройства TENS — это устройство TENS, сменные патчи и батареи по мере необходимости. Заплаты могут длиться до 2 недель. Выберите устройство TENS, соответствующее вашим потребностям.

Поиск и устранение неисправностей

Не чувствую тока

  • Перед внесением изменений выключите устройство.
  • Проверить источник питания. Правильно ли вставлены батарейки? Батареи разряжены или разряжены?
  • Проверить патчи. Они все на теле липнут? Возможно, вам удастся повторно активировать липкую поверхность. Смочите кончик пальца водой и аккуратно протрите поверхность пластыря. Дайте ему высохнуть в течение 60 секунд и попробуйте надеть его снова. Если это не сработает, используйте новые патчи.
  • Проверить провода. Правильно ли они подключены к патчу и блоку?

Без обезболивания

  • Не используйте прибор от 3 до 5 дней.Затем попробуйте еще раз.
  • Попробуйте другую настройку.
  • Если вы этого не пробовали, увеличьте интенсивность, чтобы ощущение оставалось сильным, но комфортным.
  • Попробуйте изменить положение патчей.
  • Позвоните в медицинскую бригаду за помощью, если вы не можете получить помощь.

Раздражение кожи

  • Позвоните в медицинскую бригаду, если у вас появилось покраснение, сыпь или зуд в первые 24 часа использования.
  • Переместите исправления на другой сайт.Не наносите их на сломанную или раздраженную кожу.
  • Очистите кожу и дайте ей высохнуть на воздухе перед тем, как наложить пластыри.

Патчи не остаются на месте

  • Попробуйте повторно активировать липкую поверхность. Смочите кончик пальца водой и аккуратно протрите поверхность пластыря. Дайте ему высохнуть в течение 60 секунд и попробуйте надеть его снова.
  • Попробуйте использовать средство для подготовки кожи. Этот продукт наносится на кожу перед наложением пластыря. Это помогает патчам лучше держаться.Вы можете купить его в Интернете или в магазине медицинских товаров.
  • Из-за потоотделения пятна могут сместиться с места. Если это случается часто и средства для подготовки кожи не помогают, попробуйте удерживать пятна на месте с помощью медицинской ленты. Обратитесь за инструкциями к своему лечащему врачу.

Часто задаваемые вопросы

На что похожи TENS?

Вы можете почувствовать покалывание, постукивание, жужжание или подергивание мышц. Вы также можете заметить, что TENS временами кажется сильнее или слабее.Вы можете привыкнуть к этому ощущению и увеличивать интенсивность по мере того, как носите его дольше.

ДЕСЯТКИ больно?

Нет, не должно быть больно. Убедитесь, что вы установили сильную, но комфортную интенсивность.

Может ли TENS нанести вред моему телу?

Нет, но пятна могут вызвать раздражение кожи.

Могу ли я получить шок?

Устройство TENS подает терапевтическую дозу электричества в ваше тело. Чем выше вы его увеличите, тем интенсивнее будет ощущение и тем сильнее вы почувствуете облегчение боли.Максимальный подъем может вызвать удивление и дискомфорт, но не причинит вам вреда.

Поскольку данное устройство представляет собой электрическое устройство, вы можете получить электрошок, если:
  • Вы перемещаете или снимаете патчи, или если вы удаляете провода из патчей без предварительного выключения устройства
  • Устройство намокает во время его использования
  • Вы касаетесь оголенных проводов на поврежденном шнуре

Что делать, если из блока выходит провод или участки?

Выключите устройство, снова вставьте провод и перезапустите устройство.

Имеет ли значение, где я размещаю патчи?

Да! Постарайтесь окружить болезненный участок. Положите их на мясистые участки тела, а не на участки с костями.

Что делать, если пластыри отваливаются?

Выключите прибор и выньте провод из патча. Вы можете очистить и высушить пластырь или заменить его новым. В любом случае убедитесь, что ваша кожа чистая и сухая, прежде чем надевать пластырь и перезапускать устройство.

Ничего страшного, если мои мышцы подергиваются?

Да, лишь бы не неудобно.Если ваши мышцы подергиваются дольше 30 минут, они могут устать или болеть.

Можно ли повернуть его туда, где я его почти не чувствую?

Нет. Исследования показывают, что это не облегчит боль.

Почему я не ношу его в постель?

Провода могут легко запутаться или отсоединиться, а также могут оторваться участки. Если не носить его перед сном, ваша кожа сможет отдохнуть от патчей.

Должен ли я использовать устройство TENS ежедневно? Могу я сделать перерыв?

Можно сделать перерыв; Может быть полезно от 3 до 5 выходных. Если ваша боль находится на управляемом уровне, вы можете оставить устройство выключенным и подождать, чтобы использовать его снова, когда у вас случится обострение. Некоторые люди используют свои TENS только тогда, когда их боль наиболее сильна, в то время как другие используют его ежедневно.

Почему я не могу позволить кому-нибудь попробовать мой блок TENS?

Так же, как вы не позволяете другим принимать лекарство, которое было прописано только вам, вы не должны позволять другим пользоваться вашим устройством TENS.

Какая проблема с его ношением в душе?

Существует вероятность поражения электрическим током, поскольку это электрическое устройство.Кроме того, устройство не является водонепроницаемым и может быть повреждено.

Должен ли я использовать все четыре исправления?

Нет. Но если область достаточно велика, чтобы наложить все 4 пластыря, вы получите больше стимуляции, что может дать вам большее облегчение боли.

Покроет ли моя страховка ДЕСЯТКИ?

TENS обычно не покрываются страховкой, но у всех компаний разные политики. Позвоните в свою страховую компанию, чтобы узнать, покрывает ли ваш план подразделение TENS.

Где я могу получить дополнительные патчи для TENS?

Изучите руководство по эксплуатации устройства TENS, чтобы узнать, как получить дополнительные расходные материалы для TENS.Лучше всего вернуться к продавцу, у которого вы купили устройство. Вы можете найти исправления в Интернете, но узнайте у поставщика, работают ли исправления с вашим устройством.

Препарат для кожи TENS

Некоторые люди обнаруживают, что их электроды TENS могут скользить и скользить. Это может произойти, даже если они вымывают и сушат кожу перед тем, как надеть их. В этих случаях мы предлагаем специальные подушечки для подготовки кожи. Вы можете купить их в аптеке Iowa River Landing.

Preparación de piel para usar Neuroestimulación Eléctrica Transcutánea

Проезд

  1. Используя только воду, очистите место, где будут наложены электроды.
  2. Дайте коже высохнуть.
  3. Используйте средство для подготовки кожи на том же участке и дайте коже высохнуть.
  4. Вымойте руки, чтобы подготовительная кожа не попала на другие поверхности или в глаза.
  5. Надеть электроды как обычно

TENS (чрескожная электрическая стимуляция нервов)

Чрескожная электрическая стимуляция нервов (ЧЭНС) — это метод обезболивания с использованием слабого электрического тока.

Аппарат TENS — это небольшое устройство с батарейным питанием, провода которого подключены к липким подушечкам, называемым электродами.

Кредит:

Вы прикрепляете подушечки прямо к коже. Когда машина включена, к пораженному участку тела доставляются небольшие электрические импульсы, которые вы ощущаете как покалывание.

Электрические импульсы могут уменьшить болевые сигналы, поступающие в спинной и головной мозг, что может помочь облегчить боль и расслабить мышцы. Они также могут стимулировать выработку эндорфинов, которые являются естественными болеутоляющими средствами организма.

Какие TENS используются для

TENS может помочь уменьшить боль и мышечные спазмы, вызванные широким спектром состояний, включая:

Также иногда используется как метод обезболивания во время родов.

Работает ли ДЕСЯТКА?

Недостаточно качественных научных данных, чтобы с уверенностью сказать, является ли TENS надежным методом обезболивания. Необходимы дополнительные исследования, и клинические испытания TENS продолжаются.

Медицинские работники сообщают, что некоторым людям это помогает, хотя эффективность его работы зависит от человека и состояния, которое лечат.

TENS не является лекарством от боли и часто дает только кратковременное облегчение при использовании аппарата TENS.

Тем не менее, это лечение, как правило, очень безопасно, и вы можете подумать, что его стоит попробовать вместо обычных медицинских процедур или в дополнение к ним.

Примерка TENS

Если вы думаете о том, чтобы попробовать TENS, неплохо было бы поговорить со своим терапевтом о направлении к физиотерапевту или в клинику боли.

Физиотерапевт или специалист по боли могут одолжить вам аппарат TENS на короткий срок, если они сочтут, что это может помочь.

Вы можете купить свой собственный аппарат TENS без консультации с врачом, но, как правило, лучше сначала пройти надлежащую оценку, чтобы вы могли выяснить, подходит ли вам машина TENS, и научиться правильно ее использовать.

Чтобы получить максимальную пользу от TENS, важно, чтобы настройки были правильно настроены для вас и вашего индивидуального состояния.

Если вы считаете, что TENS эффективен, вы можете купить аппарат TENS в аптеке. Их цена варьируется от 10 до 200 фунтов стерлингов. Более дорогие машины не обязательно лучше дешевых, поэтому перед покупкой лучше провести небольшое исследование.

Как использовать TENS

Приведенная ниже информация является общим руководством по использованию машины TENS. Вы всегда должны следовать конкретным инструкциям производителя.

Машины

TENS маленькие и легкие, поэтому вы можете использовать их как во время работы, так и в пути.Вы можете положить его в карман, прикрепить к ремню или подержать в руке.

Вы можете использовать TENS в течение дня столько, сколько захотите, хотя его не следует использовать во время вождения, управления механизмами, а также в ванне или душе.

Размещение колодок

Перед тем, как прикрепить подушечки к коже, убедитесь, что машина выключена. Расположите подушечки по обе стороны от болезненной области на расстоянии не менее 2,5 см (1 дюйм) друг от друга.

Никогда не кладите подушки на:

  • передняя или боковые стороны шеи
  • ваши храмы
  • рот или глаза
  • грудь и верхняя часть спины одновременно
  • раздраженная, инфицированная или сломанная кожа
  • варикозное расширение вен
  • онемение зон
Включение и регулировка силы

Включите машину TENS, когда колодки будут прикреплены в правильных местах. Вы почувствуете легкое покалывание, проходящее по коже.

Машина имеет циферблат, позволяющий контролировать силу электрических импульсов.

Начните с низкой настройки и постепенно увеличивайте ее, пока ощущение не станет сильным, но комфортным. Если ощущение покалывания начинает доставлять боль или дискомфорт, немного уменьшите его.

Выключите аппарат TENS после того, как закончите пользоваться им, и снимите электроды с кожи.

Есть ли риски побочных эффектов?

Для большинства людей TENS — безопасное лечение без побочных эффектов.

У некоторых людей может быть аллергия на прокладки, и их кожа может покраснеть и стать раздраженной, но существуют специальные прокладки для людей с аллергией.

TENS небезопасен для всех. Не используйте его без предварительной консультации с врачом, если:

  • у вас есть кардиостимулятор или другой тип электрического или металлического имплантата в вашем теле
  • вы беременны или есть вероятность, что вы беременны — TENS не рекомендуется на ранних сроках беременности
  • у вас эпилепсия или проблемы с сердцем

Последняя проверка страницы: 10 августа 2018 г.
Срок следующего рассмотрения: 10 августа 2021 г.

Чек TENS

Наша политика действует 14 дней.Если с момента покупки прошло 14 дней, к сожалению, мы не сможем предложить вам возврат или обмен.

Чтобы иметь право на возврат, ваш товар должен быть неиспользованным и в том же состоянии, в котором вы его получили. Он также должен быть в оригинальной упаковке.

Возврат (если применимо)

Как только ваш возврат будет получен и проверен, мы отправим вам электронное письмо, чтобы уведомить вас о том, что мы получили ваш возвращенный товар. Мы также сообщим вам об утверждении или отклонении вашего возмещения.

Если вы одобрены, то ваш возврат будет обработан, и кредит будет автоматически зачислен на вашу кредитную карту или исходный способ оплаты в течение определенного количества дней.

Просроченный или отсутствующий возврат средств (если применимо)

Если вы еще не получили возмещение, сначала проверьте свой банковский счет еще раз.

Затем обратитесь в компанию, обслуживающую вашу кредитную карту, может пройти некоторое время, прежде чем ваш возврат будет официально объявлен.

Затем обратитесь в свой банк. Перед отправкой возврата часто требуется некоторое время на обработку.

Если вы сделали все это, но еще не получили возмещение, свяжитесь с нами по адресу [email protected]

Биржи (если применимо)

Мы заменяем товары только в том случае, если они неисправны или повреждены. Если вам нужно обменять его на такой же, отправьте нам электронное письмо по адресу [email protected] и отправьте его по адресу:
Med-Fit UK Ltd
Unit 8, Martel Court
S. Park Business Park
Hamilton Road
Стокпорт
SK1 2AF

Доставка

Чтобы вернуть продукт, отправьте его по адресу: Med-Fit UK Ltd, Unit 8, Martel Court, S.Park Business Park, Hamilton Road, Stockport, SK1 2AF

Вы несете ответственность за собственные расходы по доставке при возврате вашего товара. Стоимость доставки не возвращается. Если вы получите возмещение, стоимость обратной доставки будет вычтена из вашего возмещения.

В зависимости от того, где вы живете, время, необходимое для того, чтобы обмененный товар был доставлен вам, может варьироваться.

Вам следует рассмотреть возможность использования отслеживаемой службы доставки. Мы не гарантируем получение возвращенного вами товара.

Как использовать десятки

  1. Примечания по уходу
  2. Как использовать десятки

Этот материал нельзя использовать в коммерческих целях, в больницах или медицинских учреждениях. Несоблюдение может повлечь судебный иск.

ЧТО НУЖНО ЗНАТЬ:

Что мне нужно знать о блоке TENS?

Устройство для чрескожной электрической стимуляции нервов (TENS) — это обезболивающее. Блок TENS — это небольшое портативное устройство с батарейным питанием.Аппарат TENS использует слабые, безопасные электрические сигналы, чтобы помочь контролировать боль. На кожу накладывают электроды (липкие пятна). Устройство TENS посылает безболезненные электрические сигналы через электроды к нервам под кожей. Размещение электродов зависит от типа и места вашей боли. Ваш лечащий врач покажет вам, где разместить электроды и какие настройки лучше всего подходят для вас.

Как использовать блок TENS?

  • Проверьте аккумуляторную батарею блока TENS, чтобы убедиться, что она полностью заряжена.Блок TENS имеет 2 ручки управления. Одна ручка управления делает электрические сигналы сильными или слабыми. Другая ручка управления делает электрические сигналы быстрыми или медленными. Перед началом работы поверните ручки управления в положение выключения.
  • Используйте медицинский спирт для очистки кожи в месте установки электродов. Дайте коже высохнуть.
  • Нанесите тонкий слой геля на дно каждого электрода. Этот гель помогает электрическому сигналу добраться до нервов под кожей.
  • Приложите электроды к коже и закройте электрод медицинским скотчем или липкой повязкой. Благодаря этому электрод надежно прилегает к коже. Обратитесь за помощью, если вы не можете добраться до места, где должны проходить электроды.
  • Подсоедините штыревые разъемы на концах электродных проводов к электродам. Затем подключите провода электродов к блоку TENS.
  • Медленно поверните ручки управления до правильного положения. Вы должны почувствовать покалывание.
  • Закрепите блок TENS на поясе или положите в карман.

Что мне делать после процедуры TENS?

  • Поверните ручки управления в положение выключения.Отсоедините провода электродов от блока TENS.
  • Электроды могут остаться на вашей коже, если вам скоро предстоит еще одна процедура TENS. Если нет, снимите электроды. Промыть кожу в месте установки электродов. Очистите электроды водой с мылом, чтобы удалить гель. Не используйте спирт, так как это может повредить резину на электроде. Если электроды повреждены или не прилипают к коже, приобретите новые электроды.
  • Извлеките аккумулятор из TENS и замените его заряженным аккумулятором.Зарядите аккумулятор, чтобы он был готов к следующему сеансу лечения.

Что еще мне нужно знать о блоке TENS?

  • Сообщите своему врачу, если ваши мышцы начинают подергиваться во время лечения. Сигналы TENS могут быть слишком сильными или слишком быстрыми. Также скажите ему, если вы совсем не чувствуете покалывания. Сигнал может быть слишком слабым или слишком медленным.
  • Электроды следует снимать не реже одного раза в день, если процедура TENS используется круглосуточно. Проверьте кожу под электродами на покраснение или нежность.Очистите кожу, когда электроды отключены, и используйте лосьон. Слегка перемещайте электроды для каждого сеанса лечения. Это поможет предотвратить покраснение и болезненность кожи. Наносите новый гель на нижнюю часть электродов каждый раз, когда кладете их на кожу.
  • Не спите и не приближайтесь к воде с электродами на коже и включенным устройством TENS.

Соглашение об уходе

У вас есть право помочь спланировать свое лечение. Узнайте о своем состоянии здоровья и о том, как его можно лечить.Обсудите варианты лечения со своими поставщиками медицинских услуг, чтобы решить, какое лечение вы хотите получать. Вы всегда имеете право отказаться от лечения. Вышеуказанная информация носит исключительно учебный характер. Он не предназначен для использования в качестве медицинского совета по поводу индивидуальных состояний или лечения. Поговорите со своим врачом, медсестрой или фармацевтом, прежде чем следовать какой-либо лечебной схеме, чтобы узнать, безопасно ли она для вас и эффективна.

© Copyright IBM Corporation 2021 Информация предназначена только для использования Конечным пользователем и не может быть продана, распространена или иным образом использована в коммерческих целях.Все иллюстрации и изображения, включенные в CareNotes®, являются собственностью A.D.A.M., Inc. или IBM Watson Health

, охраняемой авторским правом.

Дополнительная информация

Всегда консультируйтесь со своим врачом, чтобы убедиться, что информация, отображаемая на этой странице, применима к вашим личным обстоятельствам.

Заявление об отказе от ответственности за медицинское обслуживание

Преимущества, побочные эффекты и исследования

Мы включаем продукты, которые мы считаем полезными для наших читателей. Если вы совершаете покупку по ссылкам на этой странице, мы можем получить небольшую комиссию.Вот наш процесс.

Устройство для чрескожной электрической стимуляции нервов (TENS) — это устройство с батарейным питанием, которое некоторые люди используют для лечения боли.

Устройства TENS работают, доставляя небольшие электрические импульсы через электроды с липкими подушечками, прикрепляющими их к коже человека.

Эти электрические импульсы наводняют нервную систему, снижая ее способность передавать болевые сигналы в спинной и головной мозг.

Те же электрические импульсы также стимулируют организм вырабатывать естественные болеутоляющие средства, называемые эндорфинами.

Из этой статьи вы узнаете больше об использовании машины TENS и исследованиях ее эффективности.

Блоки TENS могут помочь в лечении следующих симптомов:

Они также могут облегчить боль, возникающую в результате следующих состояний:

Блок TENS имеет элементы управления, которые позволяют людям применять соответствующий уровень обезболивания. Люди могут достичь этого, изменив следующие параметры электрического тока:

Интенсивность : шкала позволяет пользователю регулировать интенсивность электростимуляции.

Частота : Частота относится к количеству электрических импульсов в секунду. Высокочастотные (HF) импульсы колеблются от 80 до 120 циклов в секунду и могут помочь справиться с острой болью. Низкочастотные (НЧ) импульсы колеблются от 1 до 20 циклов в секунду и подходят для лечения хронической боли.

Продолжительность : Продолжительность — это количество микросекунд, в течение которых ток входит в кожу во время каждого импульса.

TENS — это неинвазивный метод обезболивания.Люди, которые испытывают облегчение боли от TENS, могут уменьшить потребление обезболивающих, некоторые из которых могут вызывать привыкание или вызывать побочные эффекты.

Устройства TENS удобны еще и потому, что они маленькие, портативные и относительно дискретные. Люди могут носить устройство TENS в кармане или пристегивать его к ремню, чтобы иметь немедленный доступ к обезболивающему в течение дня.

Поделиться на PinterestЕсли липкие подушечки вызывают покраснение или раздражение, доступны гипоаллергенные подушечки.

Для большинства людей использование блока TENS безопасно, и они обычно не испытывают никаких побочных эффектов.

Однако электрические импульсы, генерируемые устройством TENS, могут вызывать ощущение жужжания, покалывания или покалывания, что некоторым людям может показаться неудобным.

У некоторых людей может быть аллергия на липкие подушечки. Любой, кто испытывает покраснение и раздражение кожи, может перейти на использование гипоаллергенных средств.

Никогда не кладите электроды ни на переднюю часть шеи, ни на глаза.Прикрепление электродов к шее может снизить кровяное давление и вызвать спазмы. На глазах электроды могут увеличивать давление внутри глаза и, возможно, вызвать травму.

Хотя это безопасно для большинства людей, эксперты рекомендуют некоторым группам людей избегать лечения TENS, если только врач не посоветует его использование.

Эта рекомендация применима к следующим людям:

  • Беременным женщинам : Беременным женщинам следует избегать использования ЧЭНС в брюшной и тазовой областях.
  • Люди с эпилепсией : Применение электродов к голове или шее людей с эпилепсией может вызвать судороги.
  • Люди с проблемами сердца.
  • Люди с кардиостимулятором или другим электрическим или металлическим имплантатом.

Из-за отсутствия качественных исследований и клинических испытаний исследователи еще не определили, является ли TENS надежным средством для облегчения боли.

Одно исследование показало, что лечение TENS обеспечивает временное облегчение боли для людей с фибромиалгией во время использования аппарата.

Несмотря на отсутствие убедительных клинических доказательств его эффективности, TENS является вариантом обезболивания с низким риском для многих людей.

Несколько факторов могут повлиять на эффективность TENS:

Толерантность

Исследования показывают, что у людей, которые используют TENS ежедневно с одинаковой частотой и интенсивностью, может развиться толерантность к лечению.

Человек, у которого развивается толерантность, больше не будет чувствовать того же уровня обезболивания, который он чувствовал при первом использовании устройства.

Чтобы этого не произошло, люди могут чередовать LF и HF TENS в течение каждого сеанса лечения.

В качестве альтернативы, они могут постепенно увеличивать интенсивность или продолжительность TENS на ежедневной основе.

Интенсивность стимуляции

Диапазон интенсивности электростимуляции может объяснить некоторые различия в результатах исследований.

Согласно обзору 2014 года, HF TENS лечит боль более эффективно, чем LF TENS. Фактически, многие исследования показали, что LF TENS неэффективны.

Учитывая, что HF TENS является более эффективным обезболивающим, эксперты рекомендуют людям применять TENS самой высокой интенсивности, которую они могут переносить.

Размещение электродов

ЧЭНС может быть более эффективным, если люди помещают электроды в точки акупунктуры.

Иглоукалывание — это практика, при которой используются иглы для стимуляции нервов под кожей в определенных местах, известных как точки акупунктуры. Эксперты считают, что это помогает организму вырабатывать эндорфины.

В одном обзоре были обнаружены некоторые доказательства того, что люди, получающие ЧЭНС через точки акупунктуры, могут испытывать уменьшение боли.

Продолжительность обезболивания после использования аппарата TENS может быть разной. Некоторые люди сообщают, что их боль возвращается, как только они выключают устройство. Другие продолжают испытывать адекватное обезболивание в течение 24 часов.

Обзор 2012 г. предполагает, что продолжительность обезболивания увеличивается после повторных процедур TENS. Однако это повторение также может увеличить вероятность того, что у человека выработается толерантность к лечению.

Исследования использования устройства TENS для снятия боли до сих пор давали противоречивые результаты из-за отсутствия высококачественных научных исследований и клинических испытаний.

Некоторые исследования показывают, что лечение TENS может облегчить боль, но это может зависеть от определенных факторов, таких как пораженный участок тела и интенсивность лечения. Знание того, как эти факторы влияют на TENS, может помочь людям использовать его более эффективно.

Большинство людей могут безопасно использовать устройство TENS, и лишь у немногих возникнут побочные эффекты. Тем не менее, лучше всего поговорить с врачом, прежде чем пробовать TENS либо в качестве альтернативного лечения, либо в сочетании с другими методами обезболивания.

единиц TENS можно приобрести в некоторых аптеках и через Интернет.

7 фактов о TENS

Чрескожная электрическая стимуляция нервов (ЧЭНС) — это метод снятия боли. TENS работает, посылая через вашу кожу электрические заряды низкого уровня. Эти заряды препятствуют передаче болевых сигналов в ваш мозг. TENS также могут изменить то, как ваш мозг реагирует на боль. Ознакомьтесь с фактами об этом лечении, которые помогут вам решить, подходит ли оно вам:

Устройство TENS — это портативный генератор электрических импульсов с батарейным питанием.Некоторые устройства TENS имеют два провода с контактными площадками, называемыми электродами, на концах. Подушечки ложатся на кожу над болезненным участком. В других устройствах TENS эти электроды прикреплены непосредственно к генератору импульсов, поэтому провода не требуются. Когда устройство включено, вы можете почувствовать покалывание. Для облегчения боли может быть достаточно использования устройства в течение 10–15 минут.

2. TENS безопасен в использовании, но вы должны знать, как им пользоваться.

В отличие от обезболивающих, отпускаемых по рецепту, с TENS нет опасности передозировки.Это может вызвать раздражение кожи или ожоги, но это случается редко. В остальном серьезные побочные эффекты минимальны. Многие люди могут научиться безопасно использовать TENS дома.

Важно, где вы устанавливаете прибор и электроды. Лучшие позиции — на внешних краях, где вы чувствуете боль. Поиск подходящего места может занять некоторое время. Кроме того, вы хотите увеличить уровень генератора импульсов достаточно высоко, чтобы почувствовать покалывание, но не настолько, чтобы почувствовать боль.

3.Не все устройства TENS одинаковы.

Самый распространенный тип TENS — это электродные пластыри, которые вы накладываете на кожу. Есть еще десятки, похожие на иглоукалывание. Ток проникает в вашу кожу через крошечные иголки. Оба типа безболезненны. Поговорите со своим врачом, физиотерапевтом или другим специалистом по обезболиванию о том, какой тип блока TENS может лучше всего соответствовать вашим конкретным потребностям.

4. Некоторые люди не могут использовать TENS.

Не следует использовать TENS, если вы не знаете причину боли. Вы также не сможете использовать TENS, если беременны, страдаете эпилепсией, имеете определенные кожные заболевания или используете электрическое устройство, такое как кардиостимулятор или дефибриллятор.

5. TENS может помочь при лечении многих типов боли.

TENS может помочь как при кратковременной, так и при хронической боли.Исследования подтверждают использование TENS как при нервной, так и при мышечной боли. Но это может сработать и при других типах боли. Это включает боль после операции, головные боли, проблемы с шеей или спиной и артрит. Люди также использовали его от боли при хлыстовой травме, проблемах с зубами и даже при родах.

Может потребоваться отрегулировать силу и частоту электрического заряда. Вы также можете изменить количество времени, в течение которого вы используете TENS. Чтобы понять, как лучше всего облегчить боль, может потребоваться метод проб и ошибок.

6. ДЕСЯТКИ могут не подействовать на вашу боль.

TENS не является гарантированным решением. Иногда это не помогает людям. Фактически, некоторые исследования показали, что TENS работают не лучше, чем поддельное лечение или плацебо. Потребуются все больше и больше исследований, чтобы действительно узнать, насколько хорошо работает TENS и какие типы боли лучше всего на нее реагируют.

7. Работа над TENS продолжается.

Добавить комментарий

Ваш адрес email не будет опубликован.
