Поверочный угольник уш 90 градусов

Руки из нужного места |

09.07.2015

Поверочный угольник – это инструмент, созданный для контроля над расположением и взаимным перпендикуляром между различными конструкциями, деталями механизмов и иных элементов, поверки прямых углов. Этот инструмент незаменим там, где требуется установленный стандарт качества производимой продукции, так как с идеальной точностью позволяет измерить угол 90 градусов. Ведь самое незначительное отклонение от точности расположения деталей при сборке любого механизма может привести к браку.

Сфера применения поверочных угольников

Поверочные угольники применяются во всех строительных, монтажных областях, в производстве мелких и крупных деталей, механизмов, при ремонтных работах в промышленном и бытовом масштабе, при слесарных работах. Недаром этот инструмент издавна позиционировался, как один из символов работы каменщиков, плотников, строителей. Он используется внутри помещений и на крупных строительных площадках.

В тех лабораториях, где исследования связываются с точностью измерений, всегда имеются поверочные угольники для получения максимально объективных данных.

Например, в производстве угольники используются в контрольных целях – при проверке качества поступившей продукции. А также строители применяют данный угольник для следующих целей:

при резке газобетонных блоков,
для фиксации деталей из металла при сварке (пайке, сборки конструкции),
для разметки (проверки) прямых углов обрабатываемых заготовок и собираемых изделий,
при укладке напольной или тротуарной плитки,
и при многих других работах.

Выбор угольников

Поверочные угольники представлены в специализированных торговых сетях в нескольких вариантах. Пожалуй, самый распространенный – это стальной слесарный угольник с широким основанием, изготавливаемый из инструментальной стали. Из габбро-диабаза изготавливаются угольники с широким основанием гранитные. Они имеют более высокую твердость, нежели стальные и не подвержены коррозии. Существуют угольники поверочные брусковые из твердокаменных пород. Все эти приборы производятся в соответствии с ГОСТом. Стандарты угольников брусковых предусматривают кроме допуска перпендикулярности допуски плоскостей измерительных и опорных поверхностей.
Угольники с гибкой металлической линейкой представлены в самом большом ассортименте и используются чаще остальных форм. Собственно, множество модификаций инструмента имеют одну суть и одно предназначение.

Если проводимые работы требуют обязательного применения поверочного угольника, значит с его приобретением не стоит задерживаться. Поскольку угольники представлены в различных размерах, то следует учитывать масштабность предстоящих работ. Если нужно измерить какие-то детали в собираемом инструменте или проверить качество внутренней отделки при ремонте, то подойдет мелкий или средних размеров инструмент. Если же контролироваться будут крупные внешние конструкции, то и угольник должен быть соответствующий, массивный. Особенно это касается больших строительных площадей.

Для работ с мелкими конструкциями существуют малые модели поверочных угольников. Шкала на них имеет миллиметровую разметку, а вес колеблется от 70 до 100 г. Такие «малыши» очень востребованы при слесарных работах.

Выбирать угольник в специализированном магазине рекомендуется с помощью обычного бумажного листа стандартом А4. Этот листок, сложенный ровно пополам будет безупречным контролером идеальность прямого угла.

Кроме точности угла нужно проверить и качество поверочного угольника. Случается, что на дешевом экземпляре сантиметровые и миллиметровые деления нанесены так, что сотрутся при первом же применении. Поэтому, нужно убедиться, что разметка хорошо держится. Шкала обычно наносится на рабочую часть угольника. Но мастера, часто пользующиеся инструментом, считают, что удобство придает и наличие шкалы на самой ручке.

Очень важен материал, из которого изготовлена ручка инструмента. Деревянная модель надежно держится в руке. А вот металлическая и пластиковая требуют резиновых вставок во избежание скольжения пальцев. Обязательно надо подержать покупаемый инструмент в руках, чтобы понять, удобно ли будет с ним работать. Неудобный в использовании инструмент может привести к погрешностям в измерениях.

Приобретаемый инструмент должен быть крепким, с хорошо подогнанными элементами. Если линейка по отношению к ручке «ходит ходуном», такую модель надо оставить на полке магазина. Не стоит гнаться за дешевизной. Угольник должен быть надежным и послужить долго. Материал, из которого изготовлен инструмент, не должен быть восприимчив к каким-либо внешним воздействиям. Большие модели поверочных угольников предназначены для работ на улице, поэтому на них не должна действовать влага.

Существуют очень удобные модели поверочных угольников, снабженные контрольной ампулой с жидкостью. Она делает измерение идеально точным, не допуская малейших отклонений от плоскости. Такая модель предусматривает совмещение в одном инструменте строительного уровня и поверочного угольника. Это очень удобно, так как за один раз в руках находятся сразу два измерительных прибора.

Необычный угольник

Малка – это раздвижной угломер, предназначенный для измерения градусов угла и переноса его в дальнейшем на прибор или заготовку. Инструмент этот имеет подвижную часть, определяющую заданный угол. Измеряемые малкой углы могут быть как острые, так и развернутые.

Деревянную малку можно изготовить в домашних условиях. Для этого на деревянную основу-колодку с помощью дрели и крепежного элемента насаживается перо, вырезанное из фанеры. Получается незатейливый, складывающийся инструмент. Однако, такую работу, как, например, точный замер при оштукатуривании оконных откосов, с помощью него будет выполнить несложно.

Использование поверочных угольников не требует большого опыта работы и приобретенных навыков. Но, тем не менее, любой прибор предусматривает присутствие человеческого внимания, точности и аккуратности. Начинающим мастерам нелишне будет посмотреть, как работают с поверочным угольником бывалые специалисты.

Бензиновый бур для земляных работ и установки столбов

Аренда строительного инструмента. Плюсы и минусы

Какой угольник выбрать: важные моменты

23 июля 2022

Ни одно строительство не может обойтись в своем огромном арсенале инструментов без высокоточного угольника фирмы Yato. А с рук мастера этот инструмент почти никогда не выходит.

В этой статье мы расскажем вам, какой угольник выбрать и, на какие параметры лучше всего обращать внимание перед покупкой.

В этой статье:

Какой угольник выбрать: что нужно знать?
- Строительные угольники: виды

Угольники Yato: главные критерии выбора

Где купить угольник Yato?

Строительный угольник — это многофункциональный инструмент, с помощью которого можно измерить куты, проверить соответствие и ровность двух поверхностей. Кроме строительства угольник Yato также используют довольно часто в слесарных и монтажных работах.

Давайте для начала разберемся, что собою являет угольник. На самом деле в конструкции строительного угольника соединяются две линейки под острым углом 90 градусов. Благодаря этому специалисты могут провести более точные измерения и продолжить качественно выполнять работу.

Кроме того, перед тем как выбрать строительный угольник необходимо обратить внимание, что за способом использования все угольники делятся на измерительные, столярные и универсальные.

Исходя от вашей дальнейшей цели, рекомендуется делать выбор в пользу конкретного.

Строительные угольники: виды

Перед покупкой угольника важно узнать все об этом элементе, чтобы в дальнейшем наслаждаться процессом работы. Насамперед, необходимо учесть, что все угольники на отечественном рынке делятся на такие виды (смотрите в таблице):

Виды угольников

Главные особенности

Широкие угольники

Плоские угольники

Лекальные угольники

Лекальные цилиндрические угольники

Лекальные плоские угольники

Благодаря угольнику Yato можно без проблем совершить все необходимые вам измерения с высокой точностью. Но, перед покупкой обратите свое внимание также на такие важные параметры:

материал. Наиболее распространенными материалами для изготовления угольников является алюминий и сталь. При выборе угольника важно учитывать из чего изготовлен его корпус, чтобы избежать трещин и быстрой износки. А такие материалы как сталь и алюминий прослужат долго и будут достаточно прочными к разным неблагоприятным воздействиям и повреждениям.

длина линейки. Стандартные размеры всех угольников (точнее одной из их линеек) составляет от 25 сантиметров. Делать выбор лучше всего, исходя от того, где и для каких работ вы будете использовать угольник Yato. На самом деле, не всегда вам пригодится очень длинный угольник.

способ соединения линеек между собой. Перед покупкой данного инструмента не менее важно обращать внимание на способ соединения линеек с колодкой. Так как, чем выше степень фиксации, тем дольше будет период службы.

класс. В Украине доступные угольники от нулевого до третьего класса точности.

дополнительные опции. Если у вас нет конкретных предпочтений и вы не знаете, какой угольник выбрать, то можно легче определится, исходя от наличия дополнительных опций. К примеру, у многих современных угольниках можно встретить уже встроенный транспортир, рукоятку на корпусе, магнитную полоску и даже специальное отверстие для удобного хранения.

Можно назвать еще много нюансов, которые будут влиять на процесс работы. Но, зная эти основные, вы сможете сделать отличный выбор.

За хорошими инструментами и измерительной техникой профессионалы своего дела всегда обращаются уже к проверенным производителям. Польский бренд профессиональных инструментов Yato уже давненько завоевал доверие многих покупателей. В Украине купить инструменты данного бренда можно в интернет-магазине Yato 24. Это представитель этой техники в нашей стране.

Преимущества покупки угольников в интернет-магазине Yato 24:

оригинальный товар. Покупая инструменты в представителя, вы можете вовсе не беспокоится об их качестве. Здесь продаются исключительно оригинальные инструменты.

гарантия качества. С каждым товаром в комплекте идет гарантийный талон, что подтверждает высокое качество приобретенного угольника.

профессиональная консультация менеджеров магазина. Консультанты интернет-магазина всегда готовы вам помочь правильно выбрать угольник, или любой другой инструмент.

широкий ассортимент товаров. В перечне товаров можно найти все необходимые инструменты и технику, начиная от самых мелких потребностей и заканчивая специализированными категориями.

система постоянных скидок для клиентов. Практически всегда на нашем сайте можно встретить специальные предложения на конкретную группу товаров Yato.

невысокая ценовая политика. Важно учитывать, что цены на товары в меру доступные.

быстрая и удобная доставка в нужный вам город Украины.

Как вы уже поняли, что выбор строительного угольника Yato, не из легких. Перед покупкой инструментов и измерительной техники важно всегда исходить от индивидуальных предпочтений и заданных наперед параметров. Это поможет вам выбрать инструменты, с которыми будет удобно работать. А это главное в жизни любого мастера. Покупайте инструмент производства фирмы Yato и всегда наслаждайтесь процессом работы.

Поделится

Новый комментарий

Войти с помощью

Отправить

Как использовать 3 угольника, превышающих 90 градусов (с картинками)

Столярное дело и работа с деревом — не одно и то же. Это может радостно проявиться в великий момент истины, когда вы отступаете, чтобы посмотреть на свою законченную работу, и все подходит. А квадрат — во всех его вариациях — является одним из инструментов, который приведет вас к этому моменту истины.

Шесть наконечников для трех угольников

Столярный угольник обычно имеет размер 16 дюймов. длинное и 24-дюймовое. лезвие, хотя некоторые меньше. Большой размер обеспечивает точность кадрирования или придания квадратной формы крупным объектам.

С помощью плотницкого угольника сделайте углы в 45 градусов, установив такое же число: вдоль края доски. Лестничные датчики предназначены для повторяющихся разрезов.

Комбинированный угольник имеет скользящее лезвие и дает показания как под углом 90, так и под углом 45 градусов. Язык содержит небольшой уровень и винт с накатной головкой для фиксации лезвия.

Отметьте доску для распиловки, установив лезвие на желаемый размер, затем стяните угольник и карандаш вдоль края доски.

Измерьте глубину пропила или фитинга, сдвинув конец лезвия к дну пропила, зафиксировав винт с накатанной головкой и сняв показания.

У квадрата Speed есть гребень, который можно плотно прижать к краю доски, а затем провести основанием циркулярной пилы вдоль плеча квадрата. Нет необходимости отмечать линию.

Вычислите любой угол с помощью квадрата скорости; удерживайте точку вращения на краю доски и поверните квадрат на нужный угол, показанный на диагональном рычаге.

Больше, чем измерение 90 градусов

В квадратах нет ничего таинственного. Тем не менее, даже самый простой квадрат из всех вариантов делает гораздо больше, чем просто образует прямую линию под прямым углом.

Вы узнаете, как заставить угольники работать на вас наилучшим образом, и как использовать три основных типа:

угольник плотника,
квадрат комбинации и
Скоростной квадрат.

Рабочий квадрат

Каждый квадрат состоит из двух основных частей:

« язычок », как правило, более короткая сторона, идет против края доски или фигуры, которую вы хотите отметить.
«Лезвие » — это рука, против которой вы отмечаете свою линию.

Некоторые угольники — например, комбинированный угольник, показанный на Фото 3, — имеют двойной язычок, один на 90 градусов, а другой на 45 градусов.

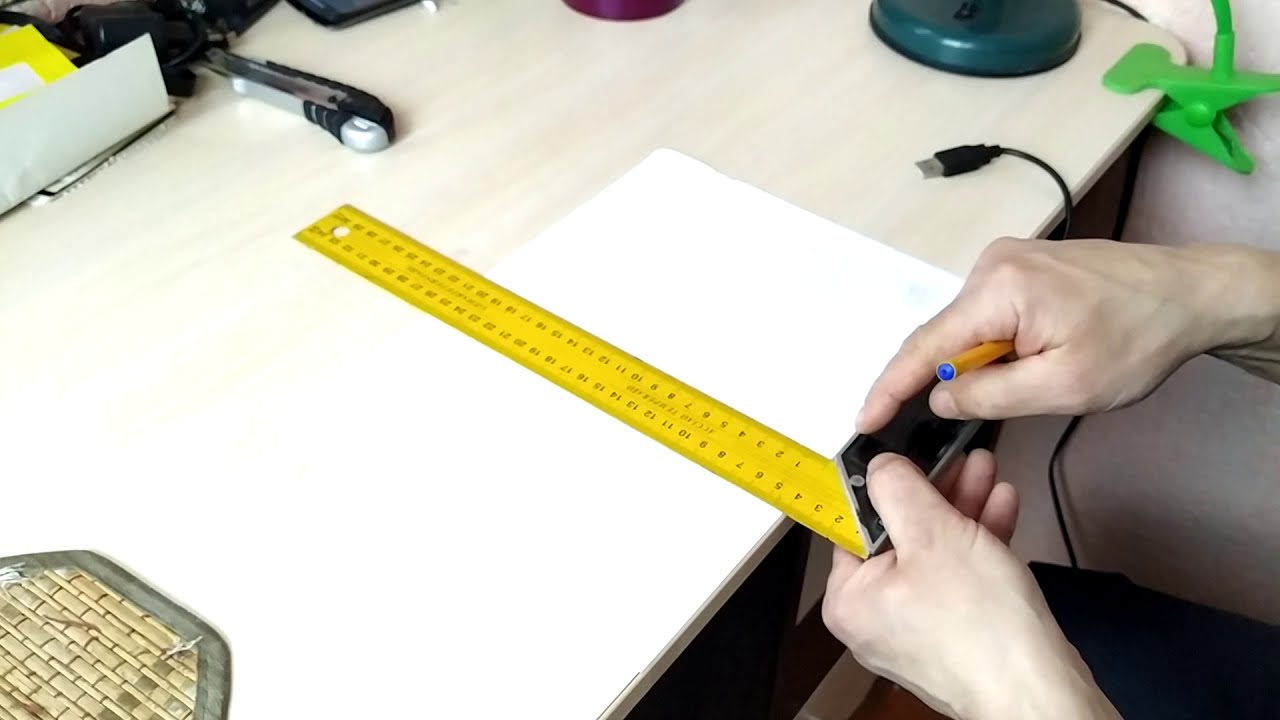

Несмотря ни на что. ваш квадрат должен быть квадратным. Если это не так. выкинуть и купить новый. Вот как это проверить:

Плотно прижмите язычок к прямому краю доски и проведите тонкую линию вдоль лезвия.
Переверните квадрат и, прижав язычок к тому же краю доски, отметьте вторую линию над первой.
Если линии не совпадают, ваш квадрат не годится.

Даже если угольник немного отклоняется, имейте в виду, что на больших расстояниях — например, если вы используете каркасный угольник для размещения балок настила — небольшая неточность может привести к большим последствиям на дальнем конце.

Вот еще несколько советов по правильному выравниванию и маркировке:

Плотно прижмите язычок к краю детали, которую вы размечаете, и убедитесь, что этот край не неровный и не изогнут. Не полагайтесь на то, что край вашего пиломатериала будет прямым: сначала смотрите вдоль края. И, кстати, не верьте, что предварительно обрезанные концы пиломатериалов или фанеры будут квадратными, проверьте их.
Держите лезвие угольника ровно на поверхности доски, которую вы размечаете. Если лезвие приподнято с одного конца, ваша карандашная отметка, вероятно, будет неточной.
Сделайте карандашную линию достаточно темной, чтобы ее было видно при резке. Если вы слишком сильно нажмете на карандаш, линия, которую вы отмечаете, будет утолщаться по мере износа острия и будет неточной. Держите карандаш под углом около 60 градусов, как показано на фото 2, это также помогает для точности линий.
После разметки линии еще раз проверьте ее язычком на противоположном краю доски.

Проверенный временем столярный угольник

Столярный угольник имеет и другие названия: каркасный угольник, стальной угольник, стропильный угольник или плоский угольник. Он существовал в той или иной форме с тех пор, как были построены пирамиды. Обычно он имеет размер 16 дюймов. язык и 24-в. лезвие, и этот большой размер делает его очень точным для размещения и квадратной формы больших узоров или деталей.

Это особенно полезно для разметки каркаса террасы, установки дверных и оконных рам, а также установки балок и стропил. Но он отлично справляется и с более простыми работами — разметкой дна двери для обрезки, выравнивания шкафов и деталей шкафов, резки больших листов фанеры, укладки плитки или просто в качестве длинной линейки для резки стекла, изоляции. Черепица или стеновая панель с помощью универсального ножа.

И язычок, и лезвие плотницкого угольника имеют дюймовые отметки на обеих сторонах обоих краев. Эти дюймовые метки полезны для прямолинейных измерений, но они также полезны для выполнения угловых разрезов или вырезов. Размещение одинаковых дюймовых отметок на каждом плече вдоль края доски даст вам угол в 45 градусов, как показано на Фото 1. Показанные винтовые упоры для ступеней позволяют предварительно задать любой угол и сделать одинаковые повторяющиеся отметки для резки. подступенки, стропила или настил.

Некоторые столярные угольники поставляются с таблицами каркаса корневых стропил, отштампованными на лезвии, которые используются для определения длины и углов стропил, а также очень сложными инструкциями по использованию этих таблиц.

Вы можете потратить около 20 долларов на плотницкий угольник хорошего качества.

Универсальный комбинированный угольник

Комбинированный угольник предназначен для быстрого получения угла 90 или 45 градусов. Но его легко скользящее лезвие, которое фиксируется на месте с помощью винта с накатанной головкой, дает этому квадрату множество других применений.

Беритесь за него всякий раз, когда вам нужно отметить длинную прямую линию вдоль доски, параллельную краям. Просто установите желаемое измерение, используя дюймовую маркировку на лезвии. Затем нарисуйте квадрат вдоль края доски, как показано на Фото 3. Конечно, край доски должен быть прямым, чтобы линия вышла прямой.

Комбинированные угольники отлично подходят для измерения глубины пропила или других углублений на плоской поверхности. Вы можете получить более легкое и точное чтение, чем обычно с рулеткой.

Комбинированный квадрат 12 дюймов. стальное лезвие может полностью выскользнуть из паза, и вы можете использовать его в качестве линейки для разметки или резки канцелярским ножом.

Спиртовой уровень, устанавливаемый между язычками, имеет ограниченную точность из-за своего небольшого размера, но он быстр и прост в использовании и всегда под рукой, так как квадрат достаточно мал, чтобы его можно было носить в большинстве поясных сумок.

Хороший комбинированный квадрат стоит около 15 долларов.

Быстрый и удобный квадрат Speed

Квадрат скорости — недавнее изобретение. Его называют по-другому — треугольный квадрат, быстрый квадрат, — но «Скоростной квадрат» — это название, данное ему Swanson, компанией, которая впервые его изготовила, и именно так его называет большинство плотников. Вы найдете его практически в каждой плотницкой сумке.

Квадрат Speed не только дает вам быстрый угол 90 или 45 градусов, но и язычок позволяет надежно удерживать квадрат на месте у края доски, чтобы вы могли использовать сам квадрат для запуска базы. циркулярной пилы вдоль (Фото 5): не нужно даже размечать доску. Большинство угольников Speed изготовлены из легкого, но достаточно толстого материала, чтобы направлять основание пилы.

Квадрат скорости также является быстрым и изящным угломером. На фото 6 показано, как конец язычка служит точкой поворота для нахождения и отметки угла. Угловые показания нанесены на диагональной стороне треугольника, и вы проводите свою линию вдоль вертикальной стороны.

Вы также можете приобрести вариант квадрата Speed (не показан), который имеет поворотную направляющую языка, которая фиксируется на месте с помощью винта с накатанной головкой.

Позволяет делать пропилы под углом, используя угольник в качестве направляющей для основания пилы, как если бы вы делали это для 90-градусные разрезы.

Скоростные квадраты изготавливаются из стали или более легкого металла, а также из пластика. Они бывают разных размеров до 12 дюймов и стоят от 5 до 20 долларов.

Уход за квадратом

Квадрат — это точный инструмент; к ним следует относиться с добротой. Столярный угольник может быть чем угодно, но если он упадет с высоты более нескольких футов и если одна из его рук согнута, вы получите неточные показания. Комбинированные квадраты — самые хрупкие, их нельзя ронять или стучать. Квадраты скорости — самые прочные из трех, и они могут выдержать случайные падения. Только не используйте его, чтобы открыть банки с краской.

Время от времени смазывайте квадраты любым светлым машинным маслом, чтобы предотвратить ржавление, и наносите масло на движущиеся части комбинированного квадрата.

Если выштампованные маркировки на металлическом квадрате изношены и плохо читаются, их можно снова сделать видимыми. Просто протрите их тряпкой, смоченной в белой или черной краске. в зависимости от цвета квадратов. Затем слегка сотрите краску с поверхности.

Столярное и деревообрабатывающее дело не одно и то же. Это может радостно проявиться в великий момент истины, когда вы отступаете, чтобы посмотреть на свою законченную работу, и все подходит. А квадрат — во всех его вариациях — является одним из инструментов, который приведет вас к этому моменту истины.

Шесть советов для трех угольников

С помощью плотницкого угольника сделайте углы 45 градусов, установив такое же число: вдоль края доски. Лестничные датчики предназначены для повторяющихся разрезов.

Отметьте доску для разрезания, установив лезвие на нужный размер, затем стяните угольник и карандаш вдоль края доски.
