Измерение сопротивления заземления мультиметром — как измерить значение тестером

В перечень обязательных мероприятий, проводимых для обеспечения безопасности работы электрооборудования, входит такая процедура, как измерение сопротивления заземления. Контрольный анализ выполняется несколькими способами и требует наличия у специалиста определенных инструментов. Целью проведения замеров выступает сравнение фактических показателей защитного контура с параметрами действующих нормативов.

Причины и периодичность проведения замеров

Проводиться замер заземления должен регулярно. Необходимость в выполнении данного вида анализа обуславливается подверженностью комплектующих системы разрушениям. Провоцирующими факторами могут выступать как естественные причины, так и действия третьих лиц.

К наиболее частым причинам, вызывающим изменения показателей работы контура, относятся:

• повышенная влажность местности – под воздействием влаги ухудшаются контакты в местах соприкосновения металлических элементов;
• оседание и обрушение грунта – зачастую наблюдается в засушливый период года;
• изнашивание проводников и других частей конструкции – происходит с течением времени, характеризуется изменениями толщины провода или повреждением металлических поверхностей элементов.

Периодичность, в соответствии с которой необходимо осуществлять измерение сопротивления заземления, регламентируется требованиями ПУЭ. Согласно нормативам, снятие показаний должно выполняться в ходе плановых обследований, пусковых испытаний и в процессе внеочередных проверок.

Установленные нормативами сроки выполнения контрольных замеров и особенности их проведения

Выполняться проверка контура заземления может исключительно уполномоченными лицами, обладающими соответствующим разрешением. Результаты проведенных измерений заносятся в протокол, вместе с которым владельцу здания предоставляется акт приемки. Данные документы служат основанием для запуска объекта в эксплуатацию – и обязательно должны быть переданы представителям энергетической службы.

Образец протокола испытаний сопротивления заземления

Способы проведения измерений

Выполнять замер сопротивления заземления допускается любыми способами, соответствующими нормативам. Наиболее часто для подобных целей применяют методы мультиметра, амперметра-вольтметра либо используют специализированные приборы. Каждый из способов обладает своими особенностями и отличается спецификой действий.

Применение метода мультиметра

Измерение заземления мультиметром является самым распространенным методом в диагностике систем электроснабжения. Возникает вопрос: как измерить сопротивление заземления мультиметром? Необходимо сначала узнать, какие элементы входят в систему заземления.

Какие особенности

В вопросе, как замерить заземление мультиметром, есть следующие особенности:

1. Необходимо понимать, что мультиметр измеряет только сопротивление. А для измерения проводимости и напряжения необходимо использовать соответствующие приборы. В данном случае для этого подойдет вольтметр и омметр.
2.  Необходимо знать, что сопротивление проводника в среднем составляет от 100 до 200 Ом.
3. Измерение сопротивления проводника необходимо производить при напряжении более 500 Вольт. Измерение мультиметром сопротивления в цепи с напряжением менее 500 Вольт может привести к выходу из строя прибора.
4. Измерение сопротивления заземления при помощи мультиметра должно проводиться совместно с подключением прибора к заземляющему устройству.
5. Измерение сопротивления контура заземления можно проводить только на стадии приемки в эксплуатацию.

Измерение контура заземления необходимо проводить в трехфазных сетях. При подключении к однофазной сети необходимо проводить измерение тока утечки. Для измерения сопротивления контура заземления в однофазной системе необходимо подключить мультиметр в режим измерения тока, а затем произвести замер в двух точках контура. Значения сопротивления между двумя точками контура должны быть равны. Если эти значения не равны, то контур заземления требует ремонта.

Что учесть

Перед тем, как измерить сопротивление заземления мультиметром необходимо учесть:

1. Мультиметр не должен быть перегружен (не должен иметь предел измерения до 10 Мом).
2. На мультиметре должен стоять нулевой режим измерения.
3. В мультиметре не должно быть выставлено более высокое значение силы тока (от 200 мА или более).
4. Перед измерением не должны быть подключены какие-либо нагрузки.
5. Перед замером сопротивления заземления необходимо отсоединить все провода от заземляющего контура.

Для замера сопротивления необходимо подключить мультиметр к клеммам заземления и измерять сопротивление. Сопротивление должно быть в пределах от 1 до 100 кОм. Если сопротивление будет менее 1 Ом, то это означает, что контур заземления неисправен и необходимо его заменить. Если сопротивление будет более 100 кОм, то возможно из-за утечки на землю замыкание и тогда необходимо определить есть ли утечка на землю в данном месте. Также, перед тем, как замерить сопротивление заземления мультиметром, необходимо проверить целостность заземляющего провода. Для этого следует измерить сопротивление петли фаза – ноль мультиметром. Если оно равно 0 Ом или менее, то проблема в заземляющем проводе. Заменить провод или установить перемычку между фазой и нулем. Если же сопротивление равно 0 Мом или более, то можно сделать вывод, что заземление в норме. Далее следует замерить напряжение на зажимах заземления. В нормальном состоянии оно должно быть от 0 до 30 В.

Какие требования

Прежде чем определиться, как замерить заземление мультиметром в частном доме, необходимо учесть требования к замеру:

1. Заземляющий проводник должен быть подключен к контуру заземления.
2. Заземление должно быть выполнено на металлических конструкциях.
3. В качестве заземляющего проводника нельзя использовать другие металлические конструкции.
4.  Заземление на металлических трубах должно быть изолировано от остального контура.
5.  Заземление не должно иметь соединений с другими металлическими конструкциями.
6. В качестве заземления не может быть использован водопровод или другие трубы.

Результаты в омах станут показателями сопротивления заземления. Если результат измерения превышает 10 Ом, то это говорит о том, что в устройстве есть проблемы. Это может быть связано с неполадками в системе, поломкой оборудования или нарушением правил монтажа.

Как проверить сопротивление контура заземления мультиметром? Перед проверкой необходимо подготовить мультиметр к работе. Нужно убедиться, что прибор включен и в нем есть функция измерения сопротивления. Затем нужно установить переключатель на функцию «З», а затем на «Ом». Теперь можно приступать к измерению. При измерении сопротивления заземляющих систем, в первую очередь, измеряется сопротивление растеканию тока. Это значение будет отображено на дисплее прибора. Оно зависит от длины заземлителя, его сечения и площади поперечного сечения. Чтобы определить сопротивление заземления, нужно измерить два значения. Первое — сопротивление растекания. Второе — сопротивление грунта. Для этого нужно измерить расстояние между точками с измеренным сопротивлением растекания и с сопротивлением грунта и вычислить среднее значение. Чтобы заземление замерить тестером нужно подключить его к клеммам, расположенным на задней панели. Подсоединяются зажимы, которые называют «крокодил».

Перед измерением необходимо проверить, чтобы клеммы были чистыми, так как грязь и пыль могут исказить показания. Если сопротивление меньше, чем указано в паспорте, то это может значить, что нарушена конструкция или неправильно проведены работы по заземлению. Если показатель выше, то может быть нарушена изоляция.

Схема измерения сопротивления мультиметром

Представленный на схеме вариант заземления представляет собой резистор, обладающий двумя выводами. На практике второй вывод обычно располагается глубоко в грунте, что исключает возможность измерить разность значений между ними. Для облегчения задачи к схеме добавляется дополнительная нагрузка. В реальной жизни это может быть обычный электрический прибор – к примеру, электрочайник.

При мощности чайника в 2кВт и сопротивлении в 27 Ом в процессе подключения прибора через грунт и фазу наблюдается падение в цепи показателей тока и напряжения. В ходе измерений на участке чайника напряжение U составляет 180 В. Следовательно, величина общего напряжения на всем участке получается 220 – 180 = 40 В.

Мультиметр

Измерение мультиметром

Чтобы ответить на вопрос «как замерить сопротивление заземления тестером» необходимо знать, что сопротивление заземляющего устройства, измеренное в любой точке, не должно превышать 4 Ом. Это требование обусловлено тем, что при нормальном режиме работы электроустановки заземлитель не оказывает вредного воздействия на организм человека. В случае пробоя изоляции на корпус электрооборудования и замыкания фазы на заземленный корпус напряжение на нем будет больше рабочего напряжения электроустановки. Измерение мультиметром является наиболее простым и доступным для каждого способа и метода измерения, но он не дает точной информации о сопротивлении заземляющего контура. Поэтому для определения сопротивления заземлителя используется метод амперметра и вольтметра.  Это один из самых точных методов определения сопротивления заземления, который позволяет определить величину сопротивления, которая может меняться в зависимости от состояния грунта.

Для определения величины сопротивления заземления измерительным прибором необходимо иметь исправный заземляющий контур. При измерении сопротивления изоляции обмоток трансформаторов тока и напряжения сопротивление изоляции измеряют между токоведущими частями и землей. Сопротивление изоляции определяют на трансформаторах тока, установленных на релейных и блочных щитах управления, и на трансформаторах напряжения, расположенных на распределительных устройствах (РУ) 6 – 10 кВ.

При измерении изоляции между обмотками и заземляющим устройством, сопротивление заземляющего контура должно быть не менее 0,5 Мом. Так как в процессе измерений напряжение между обмоткой и заземлением может достигать 1000 В, к измеряемому контуру должен быть подведен заземляющий проводник, соединенный с шиной заземления РУ. Сопротивление заземляющего контура измеряют в соответствии с требованиями ПУЭ. Погрешность измерения не должна превышать 10% от измеряемой величины.

Применение метода амперметра-вольтметра

Метод амперметра-вольтметра предполагает измерение сопротивления заземляющих устройств с применением двух электродов – основного и дополнительного. Ввиду того, что работа контура выполняется всей контактной поверхностью, контрольная оценка должна охватывать всю указанную площадь. Поэтому электроды устанавливают в грунт примерно в двадцати метрах от самой заземляющей конструкции. После чего на них осуществляют подачу тока.

Общая схема амперметра-вольтметра

По созданной цепи начинается движение электрического тока, значение которого фиксируется амперметром. Параллельно производится измерение контура заземления непосредственно в месте его нахождения. Для этого на данном участке снимают землю вплоть до металла, к которому подключают вольтметр.

Прибор фиксирует падение напряжения в отрезке между контуром и заземлителем. Отношение показателя вольтметра к значению тока, полученному с помощью амперметра, показывает параметр сопротивления на всем участке.

Данный результат подходит для грубых замеров, при необходимости вычислить более точные цифры дополнительно производят действия:

• измеряют сопротивление проводников;
• вычисляют диэлектрическое влияние почвы на растекание тока в земле;
• от показателя общего сопротивления отнимают оба полученных значения.

Данное измерение заземления характеризуется простотой и неточностью результата. Если в процессе анализа состояния защитной конструкции требуются более качественные замеры, привлекаются технологии электротехнических лабораторий, получившие название компенсационного метода.

Суть компенсационного метода

Точное измерение сопротивления контура посредством компенсационного метода сопровождается использованием высокоточных метрологических приборов. Электроды так же размещают в зоне испытываемого контура, при этом шина заземлительной конструкции подключается к измерительному зонду, клеммы прибора при помощи соединительных проводников фиксируют с электродами.

Схема осуществления измерения сопротивления компенсационным методом

Дальнейший процесс замера предусматривает следующие этапы:

• поступление тока I1 и его протекание по всей замкнутой цепи;
• ток I2 воспринимается обмоткой трансформатора TT как первичный и его значение отправляется на сопротивление R;
• реостат R позволяет при помощи реохорда б зафиксировать баланс между значениями напряжений U1 и U2;
• ток I2 транслируется трансформатором ИТ во вторичную цепь, к которой подключен прибор V;
• в промежутке между контуром и основным заземлителем образуется падение напряжения U1 в цепи тока I1;
• вычисляется показатель напряжения U1=I1∙rx;
• на участке аб реостата R образуется падение напряжения U2;
• вычисляется показатель напряжения U2=I2∙rаб;
• ручка реохарда перемещается до установки стрелки устройства V в положении ноль, что сравнивает напряжения U1 и U2.

Таким образом достигается равенство I1 и I2. Далее определяют сопротивление на участке аб – для чего увеличивают ручку потенциометра и устанавливают на ее подвижную поверхность специальную стрелку. Эта стрелка будет передвигаться по шкале, на которой проставлены единицы сопротивления. Именно положение данной стрелки во время компенсации обеспечит возможность правильно вычислить сопротивление заземляющей конструкции.

Метод позволяет путем компенсации скачков напряжения и применением специальных измерителей вычислить общее сопротивление защитной конструкции. При этом результаты отличаются высокой точностью и практически не отражают переходных сопротивлений зонда.

К наиболее распространенным аналоговым приборам, используемым в измерениях, относятся модели Ф4103-М1, многофункциональные измерители М-416, профессиональные устройства МRU-101, микропроцессорные измерители ИС-10 и его усовершенствованные аналоги ИС-20/1. Современные электролаборатории могут применять и более технологичные агрегаты, характеризующиеся простотой эксплуатации и максимально точным результатом.

Приборы для проведения измерения сопротивления

Замеры сопротивления при помощи токовых клещей

Данное измерение сопротивления заземляющего устройства отличается некоторыми преимуществами. К ним относят:

• отсутствие необходимости в предварительном обесточивании конструкции;
• отказ от применения вспомогательных электродов;
• простой и быстрый контроль требуемых значений.

Сам метод предполагает оценку токовыми клещами значений испытательного тока, движущегося по проводнику. После снятия показаний вольтметром измеряется величина напряжения. Далее итоговый параметр напряжения делят на величину тока, получая тем самым значение сопротивления.

Нормы значений сопротивления заземления

Сопротивление заземляющей конструкции должно представлять собой некую минимальную величину. В идеале, это значение приравнивается к нулю – однако на практике такой результат практически невозможен. По этой причине существуют нормы показателей сопротивления для различных видов электрического оборудования.

Нормы параметров сопротивления заземляющего контура

Перед тем, как измерить сопротивление заземления, важно проанализировать условия осуществления контрольных действий. Анализу подлежит состояние грунта и погода на момент испытаний. Климатические данные в обязательном порядке отражаются в журнале и в дальнейшем вносятся в протоколы испытаний. Действующие нормативы предусматривают проведение измерений в сухие солнечные дни летних месяцев. Подобные условия позволяют выявлять итоговые значения, максимально приближенные к реальным.

Снятие показателей зимой, весной либо осенью во время сырой погоды может сопровождаться существенными искажениями результатов. Это обуславливается повышением проводимости влажного грунта. Именно поэтому столь значимые измерительные процедуры должны выполняться специалистами электротехнических лабораторий, располагающими лицензией на осуществление соответствующих мероприятий.

Можно ли замерить сопротивление заземления мультиметром и как это правильно сделать?

Пример HTML-страницы

То, что правила периодически требуют измерения сопротивления заземления, — это не просто чья-то выдумка или прихоть, это, в первую очередь, вопрос безопасности жизни человека. Существуют определенные стандарты, которым должны соответствовать измерения. В этой статье мы рассмотрим, как измерить сопротивление заземления мультиметром и другими измерительными приборами.

Перед проверкой заземления в частном доме очень важно понять саму суть этой процедуры, зачем ее проводят, какова основная цель, зачем она так нужна?

Содержание

1. Что такое заземление?
2. В чем суть основной работы?
3. Проверить заземление розеток
4. Меры
5. Некоторые основные параметры и правила

Что такое заземление?

Защитное заземление — это преднамеренное заземление тех частей электрооборудования, которые при нормальной работе электрической сети не находятся под воздействием напряжения, но могут быть им подвержены из-за пробоя изоляции. Основное назначение заземления — защита людей от электрического тока.

Основной составляющей защитного заземления является электрическая цепь. Представляет собой конструкцию естественных или искусственных заземляющих электродов, то есть несколько заземляющих электродов соединены в одно целое. В качестве электродов чаще всего используются стальные стержни. Медные прутки используются реже из-за их дороговизны.

Но если вы можете себе это позволить, учтите, что медь — идеальный вариант и лучший проводник.

По логике понятно, что контур заземления нужно помещать в землю. Поскольку мы заинтересованы в защите дома, выбирается подходящее место с нормальным заземлением недалеко от здания и электрического щита. В землю закладывают три штыря так, чтобы они располагались треугольником и расстояние между ними составляло 1,5 м.

Эти электроды необходимо вводить как можно глубже (их длина должна быть не менее 2 м).

Теперь вам понадобится сварочный аппарат и металлическая шина, с помощью которой электроды нужно связать между собой в равносторонний треугольник. Схема готова, теперь к ней необходимо закрепить медный проводник, который выходит за пределы экрана и там подключается к шине заземления. А на этой шине заземлители отходят от всех розеток.

перед использованием необходимо проверить схему на сопротивление заземления.

Узнайте, что такое заземление, из следующего видео:

В чем суть основной работы?

Принцип действия защитного заземления основан на основном качестве электрического тока — протекании по проводникам, имеющим наименьшее сопротивление. На сопротивление человеческого тела влияет множество факторов, но в среднем оно эквивалентно 1000 Ом.

Согласно Правилам электромонтажа (ПУЭ) контур заземления должен иметь гораздо меньшее сопротивление (более 4 Ом не допускаются).

А теперь посмотрите, каков принцип защитного заземления. Если электрическое устройство вышло из строя, то есть произошел разрыв изоляции, и на его теле появился потенциал и кто-то прикоснулся к нему, ток с поверхности устройства уйдет в землю через человека, путь будет выглядеть как «рука-тело-нога». Это смертельная опасность, ток 100 мА вызовет необратимые процессы.

Защитное заземление сводит к минимуму этот риск. Современные электроприборы имеют внутреннее соединение с заземляющим контактом вилки на корпусе. Когда устройство подключено к розетке и на его корпусе появляется потенциал из-за повреждения, оно идет на землю по заземляющему проводнику с низким сопротивлением. То есть ток не пройдет через человека с сопротивлением 1000 Ом, а пройдет через проводник, у которого эта величина намного меньше.

Вот почему важным этапом в организации экономии электроэнергии в наших жилых домах является измерение сопротивления заземления. Нам нужна 100% уверенность в том, что это значение ниже наших человеческих 1000 Ом.

И помните, что это не разовая процедура, сопротивление необходимо периодически измерять, а саму цепь постоянно поддерживать в исправном состоянии.

Проверить заземление розеток

Если вы купили дом или квартиру и вся электрическая часть в комнате до вас уже смонтирована, как проверить заземление в розетке?

Для начала предлагаем сделать визуальный осмотр. Отключите автомат от сети при входе в квартиру и снимите розетку. Он должен иметь соответствующую клемму, к которой подключается заземляющий провод, как правило, имеет желто-зеленый вариант. Если все это присутствует, розетка заземлена. Если вы обнаружите только два провода: коричневый и синий (фазный и нулевой), розетка не имеет защитного заземления.

При этом наличие желто-зеленого проводника не означает, что заземление исправно.

Работоспособность схемы можно определить с помощью специального прибора, без которого не может обойтись ни один электрик, мультиметра. Алгоритм этой проверки следующий:

• В распределительном щите включить автоматический выключатель ввода, то есть в розетках должно быть напряжение.
• Установите на приборе режим измерения напряжения.

• Теперь нужно прикоснуться к щупам прибора фазный и нулевой контакт и измерить напряжение между ними. Устройство должно отображать значение примерно 220 В.
• Проведите аналогичное измерение между фазным и заземляющим контактами. Измеренное напряжение будет немного отличаться от первого значения, но сам факт появления некоторых цифр на экране указывает на то, что в комнате есть заземление. Если на экране устройства нет цифр, значит контур заземления отсутствует или находится в неисправном состоянии.

Когда нет мультиметра, можно проверить работу схемы тестером, собранным своими руками. Тебе понадобится:

• картридж;
• лампочка;
• провода;
• выключатель остановки.

Электрики называют этот тестер «контрольной лампой» или для краткости «контрольной лампой». Коснитесь одним концом щупа фазового контакта, вторым коснитесь нуля. При этом должен загореться свет. Теперь переведите концевой выключатель, которого вы коснулись, на ноль на усике заземляющего контакта. Если лампочка снова загорится, контур заземления исправен. Лампа не включится при выходе из строя защитного заземления. Слабое свечение будет указывать на плохое состояние контура.

Если к тестируемой цепи подключено УЗО, оно может работать во время тестовых действий, что означает, что цепь заземления исправна.

Примечание! Возможна такая ситуация, что при касании концевыми выключателями фазового и заземляющего контактов лампа не загорается. Затем попробуйте переместить щуп на ноль от фазового контакта, возможно, что при подключении розетки ноль с фазой запутался.

В идеале следует начинать проверку действий с того, чтобы с помощью индикаторной отвертки определить фазный контакт в коммутационном устройстве.

Этот способ наглядно показан на видео:

На неисправный или неподключенный контур заземления также могут указывать следующие косвенные ситуации:

• электрическая стиральная машина или бойлер для нагрева воды;
• при включенной стереосистеме в динамиках слышен шум.

Меры

И все же в вопросе, как измерить сопротивление земли, лучше использовать не мультиметр, а мегомметр. Оптимальный вариант — переносной электроизмерительный прибор М-416. Его работа основана на методе измерения компенсации, для этого они используют потенциальный электрод и вспомогательный заземляющий электрод. Пределы его измерения от 0,1 до 1000 Ом, прибор может работать при температуре от -25 до +60 градусов, питание осуществляется от трех батареек по 1,5 В.

А теперь пошаговая инструкция всего процесса, как измерить сопротивление контура заземления:

• Установите устройство на ровную горизонтальную поверхность.
• Теперь откалибруйте его. Выберите режим «управление», нажмите красную кнопку и, удерживая ее, установите стрелку в «нулевое» положение».
• Соединительные провода между клеммами имеют некоторое сопротивление, чтобы минимизировать это влияние, поместите прибор ближе к измеряемому заземляющему электроду.
• Выберите нужную схему подключения. Можно примерно проверить сопротивление, для этого соединить провода перемычками и подключить прибор по трехконтактной схеме. Для точности измерений следует исключить погрешность, которую будут давать соединительные провода, то есть между выводами снимается перемычка и используется четырехконтактная схема подключения (кстати, она нарисована на крышке прибора).
• Вставьте вспомогательный электрод и стержень зонда в почву на глубину не менее 0,5 м, помня, что почва должна быть твердой и не рыхлой. Забейте кувалдой, удары должны быть прямыми, а не раскачивающимися.

• Место подключения проводов к заземляющему электроду очистите напильником. В качестве проводников используйте медные проводники сечением 1,5 мм2. Если используется трехконтактная схема, файл будет действовать как соединительный зонд между заземляющим электродом и клеммой, поскольку с другой стороны подключается медный провод сечением 2,5 мм2.

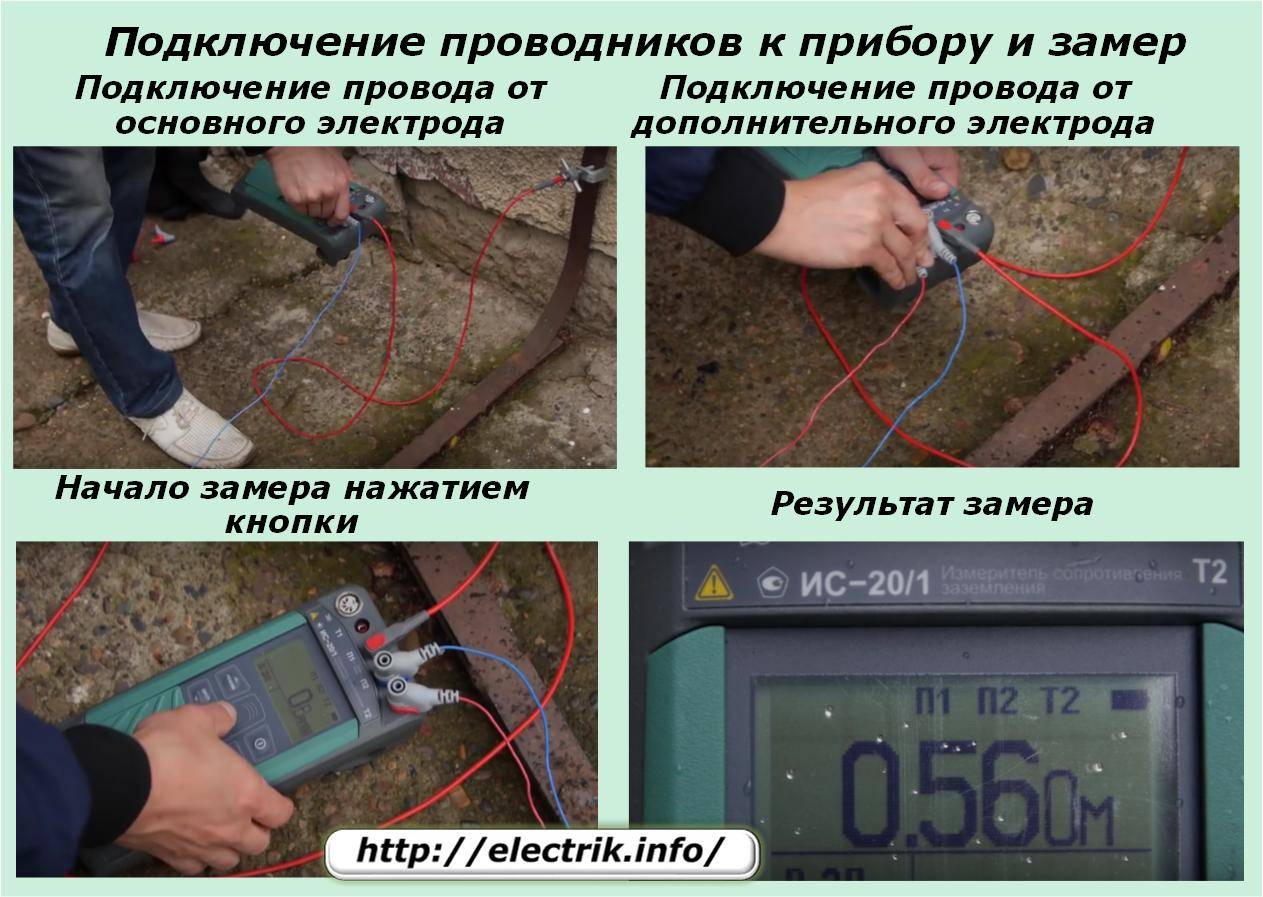

• А теперь перейдем непосредственно к тому, как измерить сопротивление заземления. Выберите диапазон «x1» (то есть умножьте на «1»). Нажмите красную кнопку и поверните ручку, чтобы сбросить стрелку. Для высоких сопротивлений необходимо выбрать больший диапазон («x5» или «x20»). Поскольку мы выбрали диапазон «x1», цифра на шкале будет соответствовать измеренному сопротивлению.

понятно, как выполняется замер заземления, из следующего видео:

Некоторые основные параметры и правила

Независимо от времени года, когда проводятся измерения, показания всегда должны соответствовать следующим стандартам:

Измерения рекомендуются при определенных погодных условиях, когда земля считается самой плотной.

Идеальный период — середина лета (когда земля сухая) и середина зимы (когда земля очень промерзшая).

Влажная земля сильно повлияет на ток, поэтому измерения, сделанные в сырую и влажную погоду в весенний или осенний период, будут искажены.

Также есть способ измерения с помощью токоизмерительных клещей, но лучше всего будет обратиться в специализированную службу. Электролаборатория проведет все необходимые измерения и выдаст специальный протокол, в котором будет указано место проведения испытаний, характер и удельное сопротивление почвы, значения измерений с поправочным коэффициентом сезонности.

Понравилась статья? Поделиться с друзьями:

Как проверить электрическую розетку с помощью мультиметра (2023)

Мультиметр удобен и универсален одновременно. Кроме того, это многофункциональное электрическое испытательное оборудование очень доступно по цене. Любой приличный мультиметр может измерить ток, напряжение и сопротивление. Однако мультиметры высокого класса могут измерять и другие компоненты, такие как частота, температура, влажность и кислотность.

Хотя домовладельцы не являются исключением, большинство домашних мастеров и домовладельцев также имеют в своем наборе инструментов мультиметр. Использование мультиметра не требует усилий даже без предварительного опыта. Конечно, перед работой с электрическим оборудованием необходимо соблюдать меры предосторожности, и мультиметр не исключение. В связи с этим чтение инструкций мультиметра может быть жизненно важной информацией.

Не говоря уже об этом, проверка электрических розеток с помощью мультиметра довольно стандартна. Но если вы не знаете, как действовать, вот пошаговое руководство.

Содержимое

Проверка электрической розетки мультиметром

Шаг 1. Настройка мультиметра

Перед настройкой мультиметра всегда полезно ознакомиться с инструкциями производителя. Это очень удобно, так как каждая марка и модель электрооборудования содержит определенную информацию.

Включите мультиметр и поверните циферблат в положение настройки переменного тока. Проверяя электрические розетки мультиметром, вы проверяете наличие переменного тока или переменного тока. Здесь вы ищете место с ~A или A~ или ~V или V~ на циферблатах. Переменный и постоянный ток на мультиметре должно быть легко различим, поскольку постоянный ток отмечен прямой линией.

Для проверки напряжения необходимо установить циферблаты на более высокие значения. Электрические розетки в Британии имеют стандартное напряжение 230В. Итак, вам нужно установить шкалу на 600 на мультиметре.

Некоторые цифровые мультиметры имеют автоматическую функцию. В этом случае вам не нужно выбирать тестовый диапазон вручную. Измерительный прибор автоматически выберет функцию в тот момент, когда измерительные провода коснутся цепи. Если вы знаете, что ваш мультиметр имеет эту функцию, вам просто нужно включить ее.

Что касается щупов, то черный подключается к COM, общему разъему. В зависимости от модели мультиметра рядом с моделью COM вы можете увидеть знак «–». Красный щуп, с другой стороны, входит в гнездо VmA. В некоторых моделях вы также можете увидеть VΩmA. В большинстве мультиметров этот разъем находится справа внизу.

Шаг 2. Проверка розетки

Перед началом проверки розеток рекомендуется надеть защитные перчатки. Если у вас его еще нет, вы можете попробовать эти отраслевые защитные перчатки для всех электромонтажных работ.

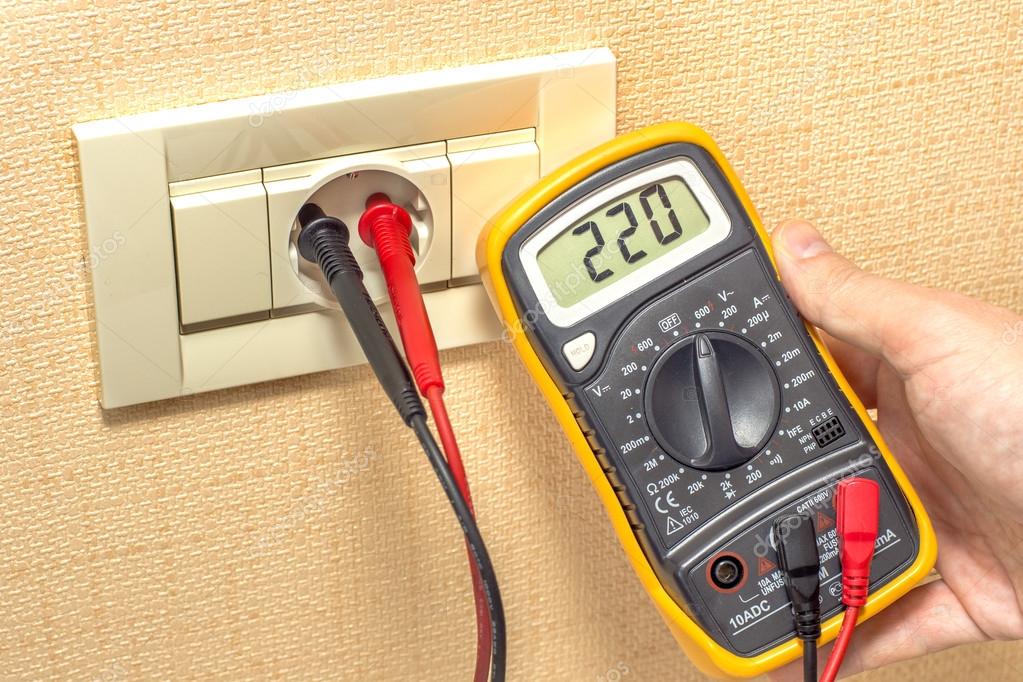

Держите щупы в руках и приготовьтесь вставлять их в розетки. Черный металлический провод входит в нейтральную клемму, левый слот на розетке. С другой стороны, красный щуп входит в клемму под напряжением, правый слот. Обратите внимание, что сначала вы вставляете черный провод, а затем красный.

Правильно работающая розетка должна показывать показания в диапазоне 230 или чуть выше. Тестовое чтение в диапазоне от 230 до 250 — всегда хорошее число. Ненормальное показание мультиметра указывает на то, что розетка неисправна.

Как проверить заземление электрической розетки.

После проверки правильности напряжения в розетке можно проверить, заземлена ли эта конкретная розетка.

Здесь черный провод подключается к клемме заземления. С другой стороны, возьмите красный свинцовый щуп и вставьте его в нейтральную клемму слева.

В розетках с хорошим заземлением показания мультиметра должны показывать нулевое значение. Показания на мультиметре между нулем и массой, провода на розетке перепутаны. Электрические розетки с обратной проводкой могут не создавать проблем для осветительных приборов или зарядки телефонов. Однако для электронных устройств, таких как компьютеры и другие приборы, розетка может быть небезопасной.

Вы также можете поднести черный металлический щуп к клемме заземления и вставить красный в клемму под напряжением. Если розетка заземлена правильно, показания мультиметра должны показывать около 230 плюс-минус. Только работающий терминал должен показывать показания в исправно работающей розетке.

После завершения проверки электрических розеток выключите мультиметр. Это предотвратит разряд батареи.

Советы по безопасности при проверке электрических розеток с помощью мультиметра

• Вы можете очистить щупы мультиметра, если на них есть грязь. Достаточно протереть их мягкой влажной тканью, чтобы избавиться от любых загрязнений. Тем не менее, вы должны принять к сведению, что они полностью высохли перед их использованием.
• Перед использованием всегда проверяйте состояние измерительных проводов. Следите за трещинами в изоляции или возможных тепловых повреждений.
• При проверке электрических розеток с помощью мультиметра обратите внимание на то, чтобы область была чистой и сухой. Если вы работаете с внешней розеткой, встаньте на колени или встаньте на изолированный коврик.
• Каждый предмет одежды на вашем теле должен быть абсолютно сухим при тестировании электрическим оборудованием. Даже если перчатки, которые вы используете, утеплены, они будут бесполезны, если они влажные или мокрые.
• Также следует избегать ношения металлических компонентов в карманах при работе вблизи электрических розеток.

Как определить, правильно ли работают тестовые датчики

Определить, правильно ли работают тестовые датчики, несложно. Вот как.

• Установите измеритель мультиметра в режим проверки непрерывности. Кроме того, вы также можете установить его в омах.
• Держите измерительные провода за изолированные части и соедините их концы.
• При правильном функционировании щупов на дисплее отображается нулевое значение.

Можно ли самостоятельно проверить розетки на наличие неисправностей перед заменой розеток и светильников?

Да, вы можете провести базовую диагностику, если у вас есть мультиметр. Это всегда хорошая отправная точка, чтобы понять, есть ли проблема с цепью, например, изворотливый провод заземления. Однако мультиметры — не игрушки, и вы можете получить удар током, если не знаете, что делаете.

Как проверить заземление мультиметром?

Вот простое пошаговое руководство по проверке качества заземления в цепи.

Подготовьте мультиметр.

• Убедитесь, что КРАСНЫЙ щуп подключен к клемме VΩma, а ЧЕРНЫЙ щуп подключен к клемме COM.
• Поверните циферблат в режим измерения V ⏦.
• Нажмите кнопку выбора, чтобы изменить напряжение на AC (переменный ток).
• На экране дисплея появится⏦ этот символ для переменного тока.

Для проведения теста

• Прикоснитесь ЧЕРНЫМ щупом к клемме заземления, а КРАСНЫМ щупом к нейтральной клемме
• Включите питание, и вы сможете прочитать измерения напряжения, отображаемые на экране Теоретически разница напряжений между землей и нейтралью должна быть равна нулю, но допустимо измерять от 2 до 4 В переменного тока. Чем ближе к нулю, тем лучше заземление.

  Что означает показание 0 Ом?

  Сопротивление обозначается символом (Ом). Это измерение сопротивления цепи в любой момент времени.

  Если измерение равно 0, у вас идеальная цепь без коротких замыканий или каких-либо других проблем. Тем не менее, редко можно получить значение 0, и в большинстве случаев это будет значение 0,8 или 1.

  Можно ли бить током мультиметром?

  Да. Мультиметры предназначены для использования профессионалами, но со здравым смыслом энтузиасты-сделай сам могут с пользой использовать мультиметр.

  Знаете ли вы, что многие электрики получают удары током от мультиметров? Опасность поражения электрическим током реальна при работе с цепями под напряжением, и если мультиметр не обслуживался, вам следует поручить эту работу профессионалу.

  Можно ли дотронуться мультиметром до провода под напряжением?

  Да, но никогда не касайтесь руками кабеля под напряжением. Это может быть фатально. При использовании мультиметра убедитесь, что вы переключаетесь с постоянного тока на переменный ток, прежде чем проводить измерения, и начинайте тестирование с верхних пределов текущего диапазона.

  Что важно помнить при измерении сопротивления мультиметром?

  Вы можете измерить сопротивление компонента без прохождения электричества по цепи. Если вам нужно сопротивление, скажем, двухполюсного резистора, коснитесь любого конца и измерьте показания.

  Если вы можете проверить компонент по отдельности, вы получите более точные показания, так как другие компоненты могут влиять на измерение.

  Что означает OL на мультиметре?

  Перегрузка, но не волнуйтесь. Мультиметр покажет OL, когда он ни к чему не подключен.

  Итог

  Проверка электрических розеток с помощью мультиметра дает наиболее точные результаты. Процесс относительно прост и безопасен. Однако понимание того, как правильно его выполнять, имеет первостепенное значение.

  Как проверить заземление с помощью мультиметра [Руководство из 4 шагов]

  Чтобы свести к минимуму проблемы с электричеством, очень важно знать, заземлен ли ваш дом.

  Использование мультиметра — отличный способ сделать это безупречно.

  Как проверить заземление мультиметром?

  Подсоедините щупы мультиметра к его основному корпусу. Максимально увеличьте диапазон напряжения переменного тока. Должно получиться значение около 120. Это гарантирует, что розетка находится под напряжением. Отсоедините черный провод от розетки и поместите его в землю. Если розетка заземлена, значение должно быть таким же.

  С некоторыми основными рекомендациями каждый может легко проверить свое заземление. Вот, я вас прикрыл.

  Без промедления приступим к делу!

  Проверка заземления розетки с помощью мультиметра в 4 этапа

  Заземляющий провод цепи позволяет рассеять накопленную мощность от быстрого скачка напряжения. Путем подключения к заземляющему проводу и впоследствии к заземляющему стержню.

  Но только то, что ваша розетка имеет три контакта, не всегда означает, что она правильно заземлена. Неисправное заземление может привести к возгоранию ваших устройств и имущества.

  Вот несколько мультиметров, подобранных специально для вас. Проверь их!

  Продукт 1
  Продукт 2

  Эти продукты имеют хорошие отзывы на онлайн-рынке. Они должны прослужить дольше и избавить вас от хлопот.

  Вы можете проверить правильность заземления в розетках с помощью мультиметра. Так же, как вы можете использовать его для проверки катушки зажигания небольшого двигателя.

  Шаг 1. Подсоедините щупы

  Подсоедините щупы мультиметра к его основному корпусу. Положительная розетка с надписью «Вольт» получает красный цвет.

  Черный провод подключается к клемме заземления с маркировкой «COM».

  Шаг 2. Установите мультиметр на максимальное напряжение переменного тока, с которым он может работать

  Выберите на мультиметре максимальный диапазон напряжения переменного тока. Напряжение переменного тока обозначается буквами «VAC» или «V».

  Шаг 3. Вставьте тестовые провода

  Два провода должны быть вставлены в горячие и нейтральные части выхода.

  Меньший штырь получает красный цвет, а больший — черный. Горячий провод, который передает электричество от основной коробки к розетке, представляет собой меньший штырь.

  Вы должны получить значение около 120, что означает, что розетка получает электричество.

  Шаг 4: Проверка показаний

  Отсоедините черный провод от розетки и поместите его в землю. Он должен показывать то же самое чтение. Если это не так, розетка неправильно заземлена.

  Также возможно, что горячий и нейтральный провода поменялись местами. Для верности подключите красный провод к левому выходу. Затем подключите черный провод к земле.

  Провода перепутаны, если вы получаете показания. розетка не заземлена, если этого не происходит.

  Проверка заземления дома с помощью мультиметра в 4 этапа

  Во избежание несчастных случаев крайне важно иметь заземление в доме. Это позволяет лишнему электричеству уходить в землю.

  С помощью простого мультиметра вы можете проверить, заземлен ли ваш дом. Но всегда соблюдайте технику безопасности при работе с электричеством.

  Шаг 1. Осмотрите электрические розетки

  Осмотрите электрические розетки вашего дома. Наличие двухконтактных или трехконтактных розеток является первым свидетельством хорошего заземления.

  В розетке с тремя контактами есть маленькое отверстие, большее отверстие и «U-образное отверстие». Компонент заземления представляет собой U-образное отверстие.

  Шаг 2. Вставьте щупы в гнездо

  Вставьте красный щуп тестера цепей в маленькое отверстие. Горячий провод соединяет прибор с источником питания.

  Чтобы замкнуть цепь, вставьте черный щуп в большой слот розетки. Это нейтральный слот.

  Шаг 3. Найдите сигнальные лампы

  Посмотрите на сигнальные лампы. Если розетка заземлена, она загорится. Чередуйте датчики, если он не загорается.

  Если этот индикатор загорается, розетка правильно заземлена, но неправильно подключена. Если ни один из тестов не приводит к включению света, розетка не заземлена.

  Шаг 4. Повторите для всех розеток

  Все шаги с 1 по 4 следует повторить для всех розеток вашего дома. Логично предположить, что если одна розетка правильно заземлена, то заземлены и все.

  Многие старые дома подверглись капитальному ремонту. Возможно, не все розетки были пересоединены с землей.

  Почему заземление так важно?

  Обрыв цепи или скачки напряжения могут быть опасны для вас и вашего дома. Таким образом, заземление имеет важное значение.

  При скачках напряжения в систему подается дополнительная энергия. Это может выскочить из провода.

  Это паразитное напряжение может привести к возгоранию, повреждению электроники или оглушению окружающих, если оно не заземлено.

  Часто задаваемые вопросы

  В чем разница между заземлением и заземлением?

  Ответ: Фразы «заземление» и «заземление» почти взаимозаменяемы. Термин «заземление» относится к цепи, которая физически соединена с землей и имеет напряжение 0 вольт.

  Можно ли использовать любой кабель в качестве заземляющего провода?

  Ответ: Наиболее распространенным видом заземляющего провода является неизолированный медный провод.
