Как провести электропроводку под гипсокартоном

Данная инструкция не будет затрагивать моменты, связанные с креплением каркаса из профилей к стене, а также самих листов ГКЛ. Мы расскажем только о той части работ, которая связана с электромонтажом – прокладкой кабеля по стенам, фиксацией распределительных коробок и установкой розеток с выключателями. На самом деле монтаж электропроводки под гипсокартоном осуществить своими руками гораздо проще, нежели провести скрытую проводку в бетонных стенах. В этом Вы сейчас и убедитесь, просмотрев инструкцию, фото примеры, а также наглядные видео уроки.

• Особенности электромонтажных работ
• Варианты протягивания провода
• Инструкция по монтажу
• Шаг 1 – Подготовительные работы
• Шаг 2 – Установка распределительной коробки
• Шаг 3 – Укладка электропроводки
• Шаг 4 – Подключение розеток и выключателей
• Что делать, если ремонт уже произведен

Особенности электромонтажных работ

Прежде чем рассказать о прокладке проводки под гипсокартоном, обратимся к ПУЭ, что в нём об этом сказано? В пункте 2. 1.4 (Глава 2.1 ПУЭ) даны определения скрытой и открытой проводки:

1. Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п…
2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций.

В нашем случае если мы прокладываем кабель по потолку или по стене, который мы зашьем гипсокартоном, то и выделим из этого пункта следующее: «…проложенная внутри конструктивных элементов зданий и сооружений…» и «…пустотах строительных конструкций …». Отсюда делаем вывод, что такая проводка является скрытой.

Одним из основных пунктов ПУЭ который описывает правила прокладки проводки под гипсокартонном это п. 7.1.38:

«7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять:

• за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах;
• за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.»

Гипсокартон является негорючим материалом, не распространяет горение, но не обладает локализационной способностью, пример проверки горючести вы можете посмотреть на следующем видео:

Если черновой потолок оштукатурен или это бетонная плита – то проводку можно прокладывать непосредственно по нему, а если потолок выполнен из сгораемого материала, например дерева, то обязательна прокладка в сплошных металлических трубах (не металлических гофрах или металлорукавах, так как они не обладают локализационной способностью. Или в ПВХ-трубах или открыто при условии, что расстояние в свету от кабеля с оболочкой из сгораемых материалов до сгораемой конструкции будет не меньше 10 мм (ПУЭ 2.1.37.).

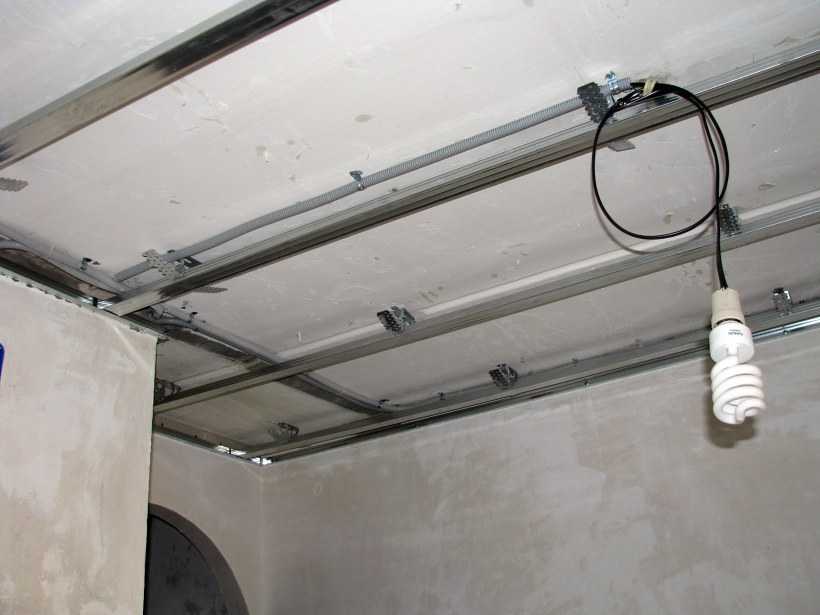

В результате проводка под гипсокартоном должна быть проложена в гофрированных трубах – этот способ подходит для всех перечисленных случаях и более того выполняется требования сменяемости проводки приведенное в ПУЭ п. 7.1.37. Кабель используйте ВВГнг-LS – по ПУЭ он классифицируется как кабель с оболочкой из несгораемых или трудносгораемых материалов. Тогда согласно табл 2.1.3 ПУЭ – его можно прокладывать по любым поверхностям непосредственно.

К сведению, согласно техническим характеристикам продукции большинства производителей ПВХ-гофротрубы – она не поддерживает горение при проверке раскаленной до 650 градусов Цельсия проволокой.

Соединения выполнять в распределительных коробках, но согласно ПУЭ п. 2.1.23 – соединения должны быть доступны для обслуживания и ремонта. Если мы зашьем стены или потолок гипсокартоном – они станут не доступны. В этом случае можно делать соединения с помощью сварки или опрессовки. Согласно ГОСТ 50571.5.52-2011 п. 526.3, разрешается делать такие соединения недоступными для периодического осмотра и ремонта.

Проблема, с которой могут столкнуться электрики-новички – протягивание кабеля через гофру. Рекомендуем сразу же просмотреть видео пример, в котором предоставлена простейшая технология протягивания провода через гофрированную трубу:

Хитрость электриков

Варианты протягивания провода

В зависимости от того, как будут крепиться листы ГКЛ к стене, выбирается способ монтажа. На сегодняшний день гипсокартон можно крепить к специальной конструкции из профилей либо обойтись без каркаса, самостоятельно посадив листы на клей. Второй вариант используется крайне редко и только в том случае, если стены в доме практически идеально ровные. Чаще всего принято осуществлять крепление листов ГКЛ на специально подготовленный каркас, поэтому инструкция по монтажу электропроводки под гипсокартоном будет предоставлена именно для этого варианта.

Чтобы вы знали о том, как протянуть провод своими руками, если листы ГКЛ садятся на клей, вкратце объясним сущность электромонтажных работ. Для начала нужно самому произвести штробление стен под проводку, после чего закрепить провод в подготовленных канавках и заштукатурить все штробы. Когда раствор высохнет можно приступать к креплению листов без каркаса. Даже поверхностно ознакомившись с таким вариантом монтажа, Вы можете увидеть, что в этом случае провести электропроводку под гипсокартоном будет намного сложнее.

Инструкция по монтажу

Итак, рассмотрим, как правильно сделать проводку за гипсокартоном своими руками. Всю технологию мы предоставим в виде пошаговой инструкции с фото примерами, чтобы материал легче воспринимался.

Шаг 1 – Подготовительные работы

Для начала необходимо собрать конструкцию из профилей, но зашивать каркас листами ГКЛ не спешите, т.к. это будет делаться в самом конце электромонтажных работ. На этапе подготовительных работ Вы должны определить, как будет производиться монтаж проводки: по потолку либо по стенам. Если в комнатах будет создан подвесной либо натяжной потолок, провода легче и разумнее провести по потолку и опускать к «электрическим точкам» в нужных местах (строго вертикально). Если же только стены будут гипсокартонными, а сам потолок останется бетонным либо деревянным, тогда провод нужно тянуть вдоль стен на уровне 10-15 см от потолка. Учитывая этот нюанс, Вы должны составить схему электропроводки, на которой отметить точные места размещения всех точек: розеток, выключателей, распределительных коробок. После этого нужно перенести схему на стены, как показано на фото ниже, и переходить к расчету материалов и непосредственно к монтажу.

Из материалов Вам потребуются:

• Провод подходящего сечения. Лучше использовать негорючий кабель ВВГнг-LS, который подойдет, даже если Вы решите провести электропроводку под гипсокартоном в деревянном доме своими руками. О том, как правильно осуществить расчет сечения кабеля по мощности и длине, читайте в соответствующей статье.
• Гофрированную трубу, сечение которой выбирается по сечению выбранного кабеля.
• Клипсы для крепления гофры.
• Дюбель гвозди для монтажа самих клипс.
• Распределительные коробки из негорючего материала.
• Розетки и выключатели.
• Специальные подрозетники для гипсокартона.
• Клеммные колодки WAGO для соединения проводов.

Из инструментов Вам понадобится дрель со специальной фрезой для штробления листов ГКЛ. Диаметр фрезы должен соответствовать размерам установочной коробки, чтобы последняя надежно сидела в штробах.

Шаг 2 – Установка распределительной коробки

Первым делом нужно на основании электрической схемы установить распределительные коробки в каждой комнате. Делать это не сложно, достаточно прикрепить изделия к стене либо потолку с помощью саморезов, как показано на фото ниже:

Шаг 3 – Укладка электропроводки

После того как будут подготовлены все материалы и инструменты, можно осуществлять монтаж проводки под гипсокартоном своими руками. Для этого нужно сначала закрепить клипсы на размеченных стенах. Расстояние между клипсами должно составлять от 30 до 40 см. Вместо клипс можно также использовать пластиковые хомуты. В этом случае монтаж электропроводки будет производиться быстрее, но есть вероятность того, что гофра повредится об острые концы металлического профиля.Для того чтобы протягивать гофрированную трубу через каркас из профилей, необходимо заблаговременно высверлить отверстия подходящего диаметра либо просто купить профиля, в которых уже предусмотрены специальные отверстия для монтажа электропроводки.

Все что Вам нужно сделать при монтаже электропроводки под гипсокартоном своими руками – аккуратно провести кабель от распределительных коробок к будущим розеткам и выключателям. Делать это не сложно, главное запомнить, где именно будет находиться конец выведенного провода, т.к. следующее, что Вы должны сделать – зашить стену гипсокартоном.

Шаг 4 – Подключение розеток и выключателей

Ну и последнее этап при прокладке проводки под листами ГКЛ – установка и подключение розеток с выключателями. Вам нужно с помощью дрели со специальной насадкой самостоятельно проштробить согласно схеме отверстия в гипсокартоне под установку подрозеткников. Если Вы все правильно рассчитали, после штробления листа вводной провод будет находиться в нужном месте. Монтаж подрозетников в гипсокартон не представляет ничего сложного. Сначала Вы должны вырезать в днище отверстия под заведение электропроводки, потом вытянуть провод наружу и вставить подрозетник в подготовленную штробу (см. фото ниже). Справа и слева находятся винты, которые Вы должны подтягивать до тех пор, пока специальные прижимные лапки не закрепят корпус в штробе. Далее необходимо самому произвести подключение розеток и выключателей, что также не должно вызвать трудностей даже у электрика-новичка.

Видео инструкция по установке подрозетников

Обращаем Ваше внимание на то, что производить монтаж выключателей света и розеток лучше после завершения всего ремонта, чтобы шпаклевка не испачкала новые декоративные накладки!

Что делать, если ремонт уже произведен

Иногда случается такая ситуация, что листы ГКЛ уже установлены и возникает необходимость добавить еще одну розетку либо выключатель под гипсокартоном. Чтобы не производить демонтаж гипса, можно поступить следующим образом:

1. Взять нитку с тяжелой гайкой.
2. Сделать круглую штробу в месте установки будущей розетки/выключателя.
3. С обнаженного потолка (если он еще не защит гипсом либо не натянута пленка) над новой штробой опускается нитка. Гайка, выступающая в роли грузика должна опуститься на уровень проделанного отверстия.
4. К верхнему концу нитки закрепляется кабель с помощью изоленты.
5. Снизу нитка тянется до тех пор, пока электрический проводник не выйдет наружу.

Все очень просто, поэтому если возникала необходимость спрятать проводку под листами ГКЛ, рекомендуем использовать данную технологию. Кстати, если Вы решили сделать гипсокартонную перегородку в доме, то для удобства монтажа сначала нужно «зашить» листами одну из стен, после чего переходить к укладке электропроводки!

Обратите внимание на данный нюанс

Полезные рекомендации от профессионала

Вот и вся сущность электромонтажных работ. Как Вы видите, ничего сложного нет, главное – аккуратно протянуть провод между профилями. Надеемся, что инструкция по монтажу электропроводки под гипсокартоном своими руками была для Вас интересной и полезной!

Также читают:

• Список инструментов электрика
• Как провести электропроводку в ванной комнате
• Как найти распределительную коробку в стене

Электропроводка под гипсокартоном: особенности укладки

Содержание

Гипсокартон позволяет упростить проведение монтажно-строительных работ при отделке помещений. При помощи ГКЛ можно выровнять стены и потолки, создать многоуровневые и нестандартные конструкции. Несмотря на то, что монтаж материала осуществляется относительно просто, неопытные мастера сталкиваются со сложностями, когда протягивается электропроводка под гипсокартоном.

Способ укладки проводки под гипсокартоном полностью зависит от того, как будет монтироваться гипсокартон.

Данный вид работ требует соблюдения техники безопасности использования электросетей. Сталкиваясь с вопросом, как провести проводку под гипсокартоном, необходимо учитывать, монтируется ли ГКЛ на металлический каркас или закрепляется при помощи клеевого состава, а также другие не менее важные нюансы.

Выбор кабеля

Листы гипсокартона бывают трех видов:

• обыкновенные;
• влагостойкие;
• огнестойкие.

Для отделки помещений в основном применяется первый вид ГКЛ ввиду того, что он дешевле остальных. Однако средняя часть листов подвергается тлению. То есть при возникновении искры возможно воспламенение, вследствие чего в помещение поступают токсичные газы. Поэтому проводка под гипсокартоном должна иметь изоляцию, не подверженную горению.

В большинстве случаев при ремонте используется обычный гипсокартон, по этому в случае проблем в с проводкой он легко воспламенится. Для безопасности необходимо изолировать проводку.

Оптимальным выбором станет кабель, маркированный как нг. Если монтаж листов ведется на металлический профиль, то монтаж электропроводки под гипсокартоном можно производить с использованием продукции с индексом ВВГнг. При этом кабель необходимо закрыть гофром из ПВХ. Такой подход позволит сэкономить, когда прокладывается электропроводка в гипсокартонных перегородках.

Если просвет между отделочным материалом и стеной меньше 15 мм, то рекомендуется остановить свой выбор на кабеле с маркировкой ВВГнг-LS. Он имеет двойную изоляцию, тем самым обеспечивая большую надежность.

Особенности укладки

Проводка в гипсокартонных перегородках прокладывается параллельно с отделочным материалом. Это означает, что до начала работ необходимо определиться со всеми этапами будущего монтажа и решить ряд вопросов. В частности, потребуется установить:

• как сделать проводку под гипсокартоном;
• какие элементы будут использоваться;
• количество дополнительных элементов и их месторасположение.

Протянуть кабель под гипсокартоном можно различными методами. Важно учесть, что сам материал монтируется одним из двух способов:

• на клеевой состав;
• на металлический каркас.

Это означает, проводка в гипсокартоне в каждом случае укладывается по иной технологии. Первый вариант установки применяется редко ввиду того, что он используется только при условии, если перепад высоты «черновой» стены не превышает 4 мм. Монтаж ГКЛ на каркас является более популярным. Такой вид работ выполняется следующим образом:

1. Вдоль «черновой» стены монтируются на определенном расстоянии кронштейны.
2. К кронштейнам крепятся металлические профили.
3. Между элементами каркаса монтируется слой теплоизоляции.
4. На профилях закрепляются листы гипсокартона.

Последний вариант является наиболее предпочтительным, так как он позволяет не только выровнять стены, но и протянуть провод за гипсокартоном без особых сложностей.

Штробление стен

В случаях, когда предусматривается использование клеевого состава, потребуется предварительно проштробить стены для скрытой укладки проводов. Весь процесс выполняется следующим образом:

1. На стену наносится разметка, вдоль которой в дальнейшем будут проложены кабели. Отдельно необходимо указать места, где запланирована установка выключателей и розеток. Размечая стену, рекомендуется использовать уровень, чтобы исключить образование перекосов. Важно обращать внимание на то, чтобы повороты кабелей были максимально плавными.
2. Штробление стен по разметке. Под розетку и выключатели необходимо выдолбить отверстие глубиной более 35 мм. Для этого используется перфоратор с соответствующей насадкой.
3. Штробы, предназначенные для прокладки электрокабеля, прорезаются при помощи штробореза. Можно также воспользоваться перфоратором.
4. Провод протягивается через гофрированные трубы, которые затем укладываются в канавки. В местах, где предусмотрены розетки и выключатели, кабель должен быть открытым.
5. По окончании работ все штробы шпаклюются.

Выполнив описанные выше действия, можно наносить клеевой состав и монтировать листы гипсокартона.

При установки кабеля в стене необходимо обращать внимание на плавность поворотов кабеля.

Монтаж под металлическим профилем

Уложить электрокабели под гипсокартоном, закрепленном на металлическом каркасе, гораздо проще. Работа начинается с того, что на стены наносится разметка, вдоль которой затем монтируется проводка. Только после этого можно приступать к установке металлического каркаса.

Если работы ведутся в деревянном доме, необходимо внимательно следить за тем, чтобы открытые части кабеля не контактировали со стенами. В данном случае можно установить дополнительный ГКЛ, на который затем крепятся электропровода.

После установки металлического каркаса согласно нанесенной разметке в профилях
просверливаются отверстия, через которые затем протягивается кабель. Диаметр полученного отверстия должен соответствовать размерам гофротрубы.

При протягивании кабеля через отверстия нужно следить за тем, чтобы крепежные элементы профиля (саморезы) не повредили его изоляцию. В конце гофротруба крепится к каркасу при помощи пластиковых хомутов.

Монтаж подрозетников и выключателей

При помощи специальной насадки в гипсокартоне прорезается отверстие диаметром 65 мм. В него будет установлен подрозетник, в нижней части которого располагаются гнезда, предназначенные для протягивания проводов.

Важно отметить, что монтаж розеток необходимо производить в месте, отстоящем от «черновой» стены на расстоянии не менее 50 мм. Через гнезда протягивается кабель и выводится наружу, а подрозетник устанавливается в просверленное отверстие, выравнивается по уровню и закрепляется посредством крепежных винтов.

Теперь можно закреплять гипсокартон на металлический каркас или сажать на клеевую основу. Только после этого можно установить розетку и выключатель. Сама процедура выполняется следующим образом:

1. Разбирается корпус розетки и/или выключателя.
2. К клеммам подводятся оголенные части проводки, которые фиксируются при помощи винтовых зажимов.
3. Проверяется надежность крепления.
4. Клеммная часть устройства помещается в подрозетник, после чего ее необходимо закрепить винтами.
5. Устанавливаются защитные и декоративные элементы.

Перед началом работы с проводкой необходимо отключить питание, а после окончания – проверить, не соприкасаются ли оголенные части проводки с гипсокартоном. Прокладка провода в ГКЛ-коробе на потолке ведется по той же технологии, что была описана выше.

Нюансы

После завершения работ по укладке электрокабелей под гипсокартоном необходимо запомнить схему расположения проводки, так как в дальнейшем на стены навешиваются шкафы, картины и другие предметы.

Каждый подрозетник имеет специальные скобы, которые обеспечивают его дополнительную фиксацию к ГКЛ. При работе в деревянных домах проводку можно укладывать прямо на стены, то есть не нужно делать отверстия в металлическом профиле.

Укладка электропроводки под гипсокартоном – это достаточно простой процесс, который требует от монтажника внимательности и соблюдения техники безопасности при работе с электричеством.

Как провести провод через стены

Инструменты

• Уровень

• Рулетка

• Пила для гипсокартона

• Электрические кабели
• Коробка выключателя

• Лопата Бит

• Трубопровод

• Карандаш
• Угловая дрель

• Кольцевая пила

• Кабели HDMI
• Коаксиальные кабели

Ступени

1. Откройте коробку выключателя и отключите электричество в зоне, где вы будете работать. Используйте рабочий свет, если вам нужен свет.

2. С помощью тестера напряжения убедитесь, что рядом с розеткой, с которой вы будете работать, питание отключено.

3. Удалите все настенные предметы из области, где вы будете прокладывать провода.

4. Найдите шпильки и трубы в стене с помощью искателя шпилек. Отметьте эти места карандашом.

5. Измерьте и нарисуйте линии, где вы хотите вырезать гипсокартон. Затем прорежьте пилой для гипсокартона. Сохраните вырезанную часть, чтобы вы могли вставить ее обратно после завершения проекта.

6. Прорежьте отверстие в каждой стойке, используя угловую пилу и кольцевую пилу 1-1/2″. Это создаст путь для нашей пластиковой трубки трубопровода.

7. Для электрического кабеля мы просверлим отверстие на 6 дюймов выше, используя это сверло на 3/4 дюйма.

8. вырезать отверстие для новой электрической коробки. Также прорежьте отверстие рядом с выходом в пол, чтобы облегчить протягивание провода.

9. Начните протягивать провод через самую высокую точку стены и спускайтесь вниз. Пропустите провод и кабели через отверстия, пока все не будет на месте.

Прочитать стенограмму видео

Одной из лучших причин для крепления вашего нового телевизора с плоским экраном на стене является элегантный и стильный вид, который он придает всей комнате. Только посмотрите, как он дополняет наш камин. Однако что не так гладко и стильно, так это все шнуры и кабели, свисающие из-под телевизора, идущие по мантии и вниз по стене. Какое бельмо на глазу. Чтобы скрыть их, мы собираемся провести эти провода через стену и до точки за телевизором, где они будут вне поля зрения, скрыты от нашего взгляда.

Сегодня, в этой первой из двух частей серии о подключении настенного телевизора с плоским экраном, мы собираемся подключиться к существующей электрической розетке и проложить новый электрический провод и телевизионные кабели через стену. Затем мы повернем на 90 градусов и протянем проводку через несколько шпилек, прежде чем доберемся до места назначения за телевизором. В следующем видео мы установим электрическую коробку и розетки и подключим провода и кабели. Теперь, прежде чем мы начнем, если у вас есть какие-либо сомнения по поводу работы с электричеством или подключения электрических компонентов, лучше всего вызвать лицензированного электрика для выполнения этой работы. Но если вы готовы поднять свои навыки работы с электрикой на несколько ступеней, то давайте начнем.

Первым шагом при работе с электричеством всегда является отключение питания цепи, с которой вы работаете, в распределительной коробке. Возможно, вам придется настроить рабочий свет, подключенный к розетке другой цепи. Прежде чем начать, проверьте розетку с помощью тестера, чтобы убедиться, что можно безопасно исследовать существующую розетку, к которой мы будем подключаться. К счастью для нас, он находится в конце цепи, что значительно облегчит подключение. Это видно по одножильному кабелю, входящему в электрическую коробку. Обычные типы кабеля для электромонтажных работ в жилых помещениях включают кабель с неметаллической оболочкой 14/2 и 12/2. Мы будем использовать 12/2, потому что это тот же калибр, что и существующий провод, питающий коробку. Первое число представляет собой сечение проволоки, чем меньше число, тем толще проволока. Во-вторых, количество жил внутри кабеля. Этот кабель также включает заземляющий провод. Мы также воспользуемся этой возможностью, чтобы установить двойные коробки на обоих концах, чтобы разместить как электрическую розетку, так и наш телевизионный кабель и проводку. Но об этом в следующем видео.

После того, как вы наймете помощников, чтобы убрать телевизор и убрать все, что мешает, мы воспользуемся этим искателем гвоздей, чтобы найти гвозди в стене и любые другие препятствия, преграждающие путь. После расследования оказалось, что есть две стойки в стене, которые нам придется просверлить на пути к нашему конечному пункту назначения. Мы также убедились, что на пути нет водопроводных или электрических линий. Мы пометили все карандашом на стене, чтобы точно знать, где находятся все элементы каркаса. Теперь пришло время использовать нашу пилу для гипсокартона и вырезать несколько важных отверстий в гипсокартоне, чтобы было место для сверления отверстий в стенных шпильках, чтобы мы могли проложить нашу проводку и кабель.

Отверстие, которое мы вырежем, начинается прямо над существующей розеткой и заканчивается рядом с новой розеткой, которая будет размещена над нашим кронштейном для телевизора. Мы вырежем прямоугольную полосу через два отсека для стоек и стойки, которые мы будем просверливать, убедившись, что разрез остановился на последней стойке. Эта прямоугольная полоса должна быть около 8 дюймов в высоту, чтобы мы могли держать нашу линию и низковольтную проводку на расстоянии не менее 6 дюймов друг от друга. Это поможет избежать любых возможных электромагнитных помех, которые могут возникнуть между двумя проводами.

С помощью пилы для гипсокартона мы проделаем начальное отверстие и аккуратно вырежем его, чтобы можно было повторно использовать деталь на этапе ремонта гипсокартона в этом проекте. Непосредственно над шпильками мы будем использовать лезвие ножа. Использование нашего уровня в качестве линейки для наших разрезов поможет. Когда мы удалили гипсокартон, мы обнаружили, что у нас есть две шпильки рядом, что показывает, что вы никогда не знаете, что найдете, когда отрежете гипсокартон. В нашем случае это не будет проблемой.

Теперь воспользуемся угловой дрелью, взятой напрокат у нашего местного независимого продавца товаров для дома, и кольцевой пилой диаметром 1-1/2 дюйма, чтобы просверлить отверстие прямо в центре каждой стойки. Это создаст путь для нашей пластиковой трубки трубопровода. Для электрического кабеля 12/2 мы просверлим отверстие на 6 дюймов выше, используя это сверло 3/4 дюйма. Обязательно просверлите эти отверстия как можно более прямо и ровно, чтобы провода или кабелепровод не зацепились, когда мы его протянем. Чтобы узнать больше о сверлении шпилек, см. наш список часто задаваемых вопросов для этого видео.

Теперь вырежем отверстие для новой электрической коробки с другой стороны последней просверленной шпильки, используя электрическую коробку в качестве шаблона. Мы также вырежем отверстие для доступа, чтобы облегчить ловлю проводов и кабелей. Мы предварительно измерим кабель 12/2, чтобы увидеть, как далеко нам нужно проложить его по стене.

Крепление к стене для телевизора (часть 1)

На этом этапе мы протянем кабели через отверстия в гипсокартоне, которые мы только что создали. Мы начнем с самого высокого отверстия в стене и протолкнем кабель через отсек для стоек к отверстию, в котором будет размещаться наша новая электрическая коробка. Мы повторим тот же процесс для нашего пластикового кабелепровода, в который мы предварительно загрузили наши HDMI и коаксиальные кабели, скрепив их скотчем на концах, чтобы они не соскользнули в кабелепровод. Если мы столкнемся с какими-либо зацепками, мы будем использовать эту ленту, чтобы протянуть кабель или кабелепровод. Теперь пройдем через стену, сначала с нашим электрическим кабелем, затем с пластиковым кабелепроводом.

Вот оно. У нас есть проводка и она на месте. В следующем видео мы установим электрическую коробку и необходимые розетки для размещения и подключения наших электрических проводов и телевизионных кабелей.

Close Transcript

Отправить на Kindle

Подробнее читайте в: Видеоинструкции > Electrical

Вернуться к началу

Рекламные видео

Посмотреть больше спонсорских видео »

Создание траншеи для электропроводки — Хорошее домостроение

Руководства по проектам изысканного домостроения

Электропроводка

How-To

Вырубка траншеи в гипсокартоне или штукатурке для прокладки кабеля выполняется быстрее, чем прокладка кабеля за готовыми поверхностями.

Майк Литчфилд, Майкл Макалистер

При добавлении нескольких розеток или переустановке проводки во всей комнате гораздо быстрее прорезать траншею для проводки в отделочных поверхностях вместо прокладки кабеля за ними. Однако перед резкой или сверлением отключите питание в пострадавшие районы. Обязательно наденьте защитные очки и пылезащитную маску.

Если в стенах нет окон, требующих замены электропроводки, вырежьте траншею примерно на 3 фута выше пола, чтобы вам не приходилось стоять на коленях во время работы. Если есть окна, вырежьте траншею под окнами, оставив не менее 1 дюйма стенового материала под подоконником, чтобы облегчить ремонт. Если есть штукатурка, сделайте траншею шириной в две полосы рейки. Нанесите параллельные линии мелом, чтобы обозначить ширину траншеи 1 . Затем канцелярским ножом сделайте надрезы вдоль каждой линии 2 . Линии биговки в первую очередь обеспечивают более чистый срез и более легкий ремонт.

Затем используйте сабельную пилу с лезвием для разрушения, чтобы прорезать штукатурку или гипсокартон. Держите пилу под небольшим углом: меньше вероятность того, что вы сломаете лезвия или врежетесь в шпильки 3 . С помощью молотка аккуратно раздавите гипс между линиями 4 . Используйте служебный стержень (плоский стержень), чтобы вынуть рейки или секцию гипсокартона. Если вы обнажаете какие-либо кабели в стенах, используйте бесконтактный тестер , чтобы убедиться, что они не горячие 5 . Затем просверлите шпильки, чтобы можно было проложить кабель в траншее. Везде, где указан выход, увеличьте ширину траншеи, чтобы разместить ящики.

Наконец, вытащите гвозди для планок или гипсокартона из краев стоек 6 . Их легко не заметить, потому что они маленькие; если дернуть их сейчас, латание траншеи пройдет гладко.

1 С помощью меловой линии отметьте верхнюю и нижнюю линии траншеи для электропроводки. 2 Чтобы обеспечить четкую линию разреза и облегчить заплату, используйте универсальный нож, чтобы сначала сделать надрезы вдоль меловых линий. 3 Пилите по меловым линиям, удерживая сабельную пилу под небольшим углом. Не режьте планку. 4 Если стены из гипсокартона, просто вытяните изолированные полосы. Если гипс, используйте молоток, чтобы удалить гипс и обнажить планку. 5 С помощью молотка и плоского стержня снимите планку со шпилек. Работайте медленно, чтобы минимизировать ущерб. 6 Вытащите все гвозди, застрявшие в шпильках; это облегчит последующий ремонт.

Протяжка троса для модернизации коробок

После того, как вы проделали траншею для проводки и просверлили отверстия, установка коробок и протягивание троса не составит труда.

Если вы устанавливаете металлические коробки, удалите заглушки и вставьте кабельные разъемы в их отверстия 1 . Затем прикрутите коробки к шпилькам; ввинчивание с меньшей вероятностью повредит близлежащие отделочные поверхности 2 . Убедитесь, что коробка будет установлена ​​заподлицо с поверхностью отделки или, если вы будете устанавливать гипсовые кольца позже, заподлицо с краем стойки. Всякий раз, когда вы устанавливаете коробки бок о бок, как показано здесь с розетками и коробками низкого напряжения, устанавливайте их отвесно и на одной высоте 3 .

Прокладка кабеля при реконструкции может оказаться непростой задачей, поскольку места мало, и необходимо избегать резких изгибов кабеля, которые могут повредить изоляцию проводов 4 . Установите гвоздевые пластины везде, где край отверстия находится на расстоянии менее 1 1⁄4 дюйма от краев шпилек. Протяните кабель через кабельные разъемы в коробки 5 . Наконец, прикрепите кабель скобами к раме в пределах 8 дюймов от одинарной коробки без зажимов или в пределах 12 дюймов от других коробок. Если нет места, чтобы свернуть кабель и прикрепить его скобами к стойке, допустимо прикрепить его скобами к другому жесткому каркасу, например, к нижней стороне подоконника 6 .

1 Для металлических коробок сначала удалите заглушки, а затем вставьте разъем. 2 Прикрутите коробку сбоку к шпильке. 3 Для лучшего внешнего вида устанавливайте розетки рядом на одной высоте. 4 Протяните кабель к каждой коробке. 5 Пропустите кабель через кабельные разъемы 6 Скрепите кабель скобами в пределах 12 дюймов от каждой коробки.

Выдержка из Комплект проводки, 3-е издание (The Taunton Press, 2017) Майкла Литчфилда и Майкла Макалистера
