Электропроводка в квартире своими руками – пошаговая схема, монтаж проводки и разводка для квартиры

Менять старую внутриквартирную проводку на новую принято при капремонте жилья. Этот электромонтаж сопряжен со штроблением стен и обилием строительной грязи. После него все равно приходится полностью обновлять интерьерную отделку. Проложить электропроводку в квартире своими руками при наличии даже минимальных навыков в обращении с обычным инструментом не составит особого труда. Главное при монтаже проводов соблюдать меры безопасности, а при разработке проекта разводки четко придерживаться норм ПУЭ.

Содержание

1. Особенности
2. Планирование и схема
3. Группировка

• Стационарная техника
• Осветительные приборы
• Кухня
• Специальные линии
• Санузлы
• Жилые помещения

• Открытая
• Скрытая

• Разметка
• Монтаж
• Подключение УЗО
• Подключение осветительных приборов

Особенности современной электрической разводки

Раньше электропроводка в городских квартирах прокладывалась по упрощенной двухжильной схеме TN-C из алюминиевых проводов. Этот вариант был дешев и прост в исполнении, поэтому в советское время применялся практически повсеместно. Однако при такой разводке УЗО и автоматы функционируют не всегда корректно. Они нередко просто не срабатывают в аварийных ситуациях.

В панельных домах чаще всего проводку прокладывают по диагонали в специальных каналах

Сейчас принято использовать схему с заземлением TN-S либо TN-C-S и медные провода. Такую электропроводку отличает большая безопасность. Плюс она рассчитана на более высокие мощности потребления и стабильней работает при сбоях в электросети.

Планирование и схема

Прежде чем отправляться в магазин за электропроводами и иными расходными материалами, следует правильно распланировать схему разводку внутриквартирной электросети. Необходимо сделать план жилища с потребителями электроэнергии и разбивкой их на группы (каждая со своей выделенной мощностью). Сегодня на квартиру выделяется лимит порядка 5–10 кВт, в старых домах он и того ниже – от 1,3 до 2,5 кВт. И вот эти киловатты надо грамотно разделить на освещение и бытовые электроприборы, чтобы всем хватало энергии.

Как рассчитать количество потребляемой электроэнергии в квартире

Группировка потребителей

Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

Группировка потребителей электроэнергии в квартире

Линия для стационарной домашней техники и розетки

В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

Варианты группировки осветительных приборов

По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

Линия для кухни

Особый момент – кухня, в нее отдельно должны идти линии проводки на:

• электрическую плиту;
• освещение;
• розетки для чайника, миксеров и другой бытовой техники;
• розетки для посудомойки и стиральной машинки.

Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

Основные потребители электроэнергии на кухне

Специальные линии электропроводки

Отдельно делать линии в проекте электрики рекомендуется также для:

• системы теплого пола;
• электрического полотенцесушителя;
• водонагревателя с ТЭНом и т. п.

Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО. Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток.

Электропроводка в помещениях с повышенной влажностью

Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

Группы потребителей и разметка электропроводки в ванной комнате

Жилые помещения

В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.

В качестве примера неправильно спроектированной схемы можно привести достаточно распространенную ситуацию с включением кондиционера в существующую старую розетку. Так делать нельзя, для сплит-систем следует прокладывать от щитка в квартиру отдельную обособленную линию электропитания.

Способы прокладки

Прокладку своими руками электрических проводов в помещениях можно осуществить открытым либо закрытым способом. Но если проводку в деревянном доме рекомендуется монтировать по первому варианту, то в квартире практически всегда используется второй. Для этого стены в комнатах придется штробить перфоратором либо прорезать каналы для кабелей в бетоне или кирпиче болгаркой. Зато потом вся электропроводка оказывается укрытой от глаз отделкой, что выглядит даже на фото более эстетично.

Варианты прокладки проводки в квартире по потолку и по полу

Открытый

У наружного способа преимущества следующие:

1. Дешевизна монтажных работ.
2. Простота самостоятельного монтажа.
3. Упрощенная возможность переделки разводки и формирования новых линий.

Но при таком варианте электромонтажа провода остаются на виду и могут быть по неосторожности повреждены. В квартире разводку электропроводки открытым вариантом рекомендуется делать только в крайнем случае. Лучше потратить время и силы на штробление бетонных и кирпичных стен, но сделать все более красиво и безопасно.

Скрытый

Среди достоинств скрытого электромонтажа проводов числятся:

1. Более высокая безопасность и долговечность проводки.
2. Меньший риск возникновения пожара при перегреве и оплавлении проводов.
3. Эстетичный вид интерьера.

Однако за эти плюсы приходится платить большой трудоемкостью и увеличением цены монтажа электропроводки, а также сложностями при ремонте.

Размер сечения проводов для открытого и закрытого монтажа электропроводки

План работ

Независимо от сложности схемы электропроводку в квартире практически всегда можно выполнить самостоятельно. Провода проложить в стенах или по ним в состоянии любой хозяин, обладающий минимальными навыками строительно-отделочных работ. Однако проектирование электрики с расчетами и подбором материалов и устройств защиты лучше доверить профессионалу.

Общая пошаговая инструкция монтажа электропроводки выглядит следующим образом:

1. Выполняется разметка с указанием на стенах линий укладки проводов и мест установки выключателей с розетками.
2. В созданные каналы (штробы) укладываются электрические кабели.
3. Устанавливаются и подключаются электротехнические изделия (розетки, распределительные коробки для электропроводки, выключатели).
4. Производится монтаж защитных устройств в этажном электрощите и подсоединение к ним проводов из квартиры.
5. Осуществляется проверка электросети на предмет коротких замыканий.

Разметка, подготовка стен

При разметке на стенах мест укладки проводов штробы и кабель-каналы следует делать прямыми и с изгибами только под прямым углом. Это облегчает поиск электропроводки в квартире впоследствии при необходимости выполнения ремонта, а также позволяет избежать по ошибке пробоя жил гвоздями или саморезами во время последующей отделки.

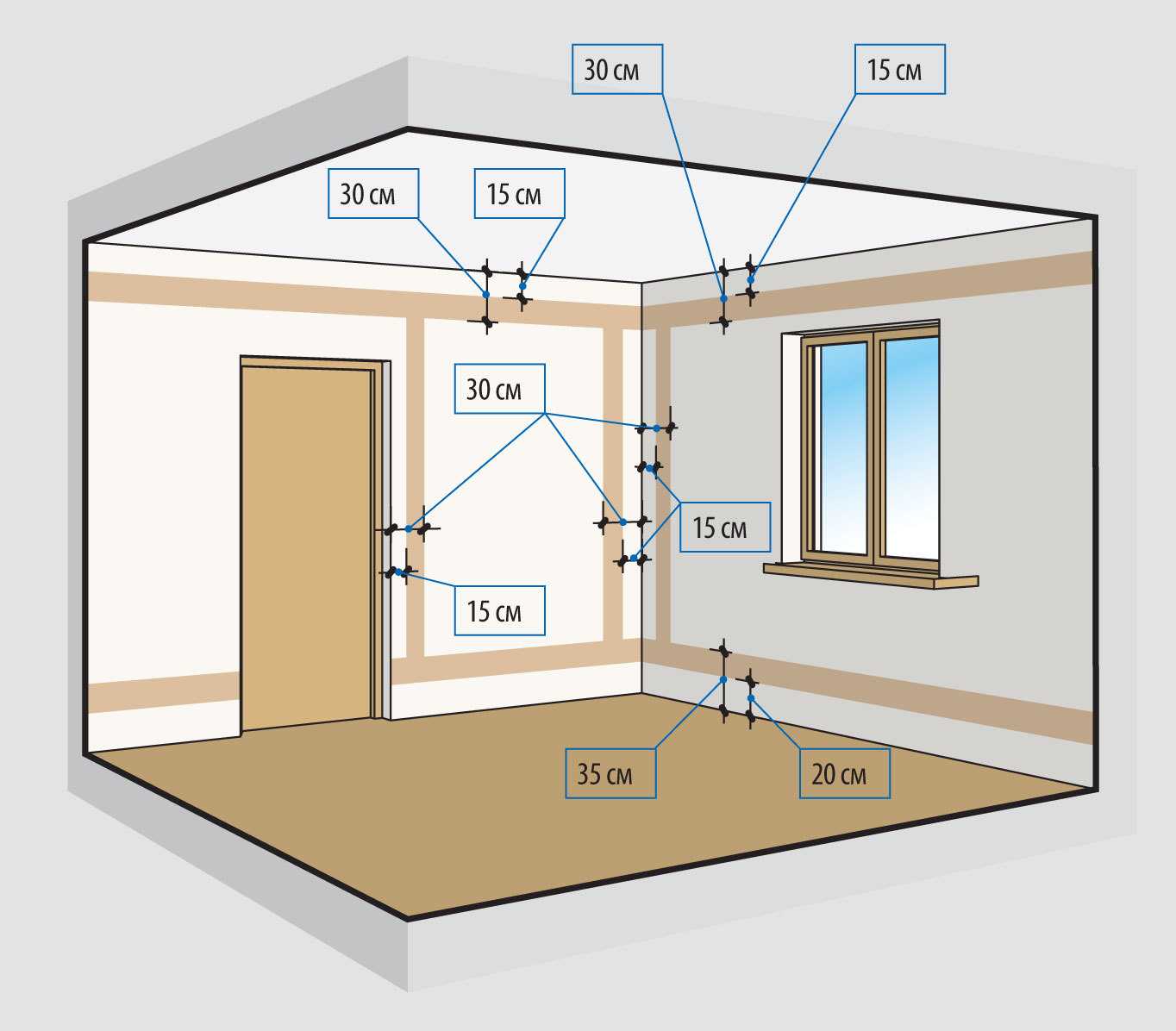

Правила разметки электропроводки в квартире

Монтаж и прокладка проводов

Соединять жилы рекомендуется при помощи клемм. Паять их долго и сложно. А скрутку использовать следует только в крайнем случае, это самый ненадежный способ монтажа. При этом места таких соединений должны располагаться в распределительных коробках для электропроводки, чтобы до них можно было легко добраться при необходимости.

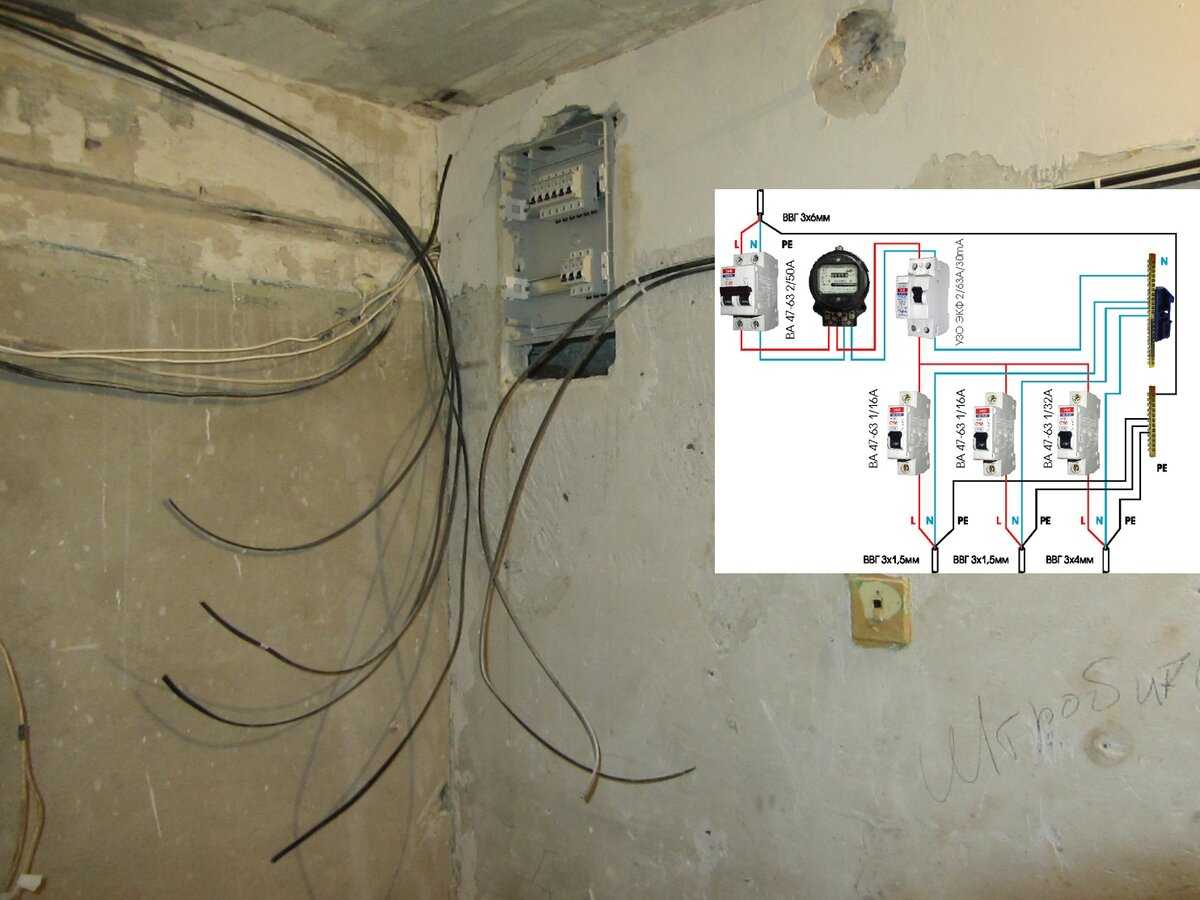

Подключение автоматов и УЗО

При наличии грамотно разработанной схемы электропроводки автоматы и УЗО по ней смонтировать в щитке можно без привлечения электрика. Однако для проверки, насколько правильной получилась в итоге сборка, все же стоит привлечь профессионала.

По правилам окончательное подсоединение вводного кабеля должен производить электромонтер обслуживающей дом организации или сотрудник энергокомпании. А они при выявлении несоответствия защитной автоматики в электрощитке на этаже нормам ПУЭ подсоединять квартиру к электросети просто откажутся. И придется все заново переделывать.

Как распределить УЗО в квартире по группам

Подключение осветительных приборов и фурнитуры

Самым простым этапом электромонтажа является подключение приборов освещения и фурнитуры. Для этого на каждом электротехническом устройстве имеются винтовые либо пружинные зажимы. Достаточно вставить в них оголенную жилу и зажать ее в такой клемме.

Меры безопасности

И главное – меры безопасности. Не стоит брать пример с горе-мастеров, которые начиная прокладывать проводку в доме своими руками, забыли проверить наличие напряжения в электросети и получили удар током. Лучше перед началом работ все несколько раз перепроверить, чем потом оказаться в больнице. И использовать при электромонтаже инструмент следует только тот, что имеет защитные резиновые ручки.

Варианты схем для квартиры

Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.

Примерная схема электропроводки для однокомнатной квартиры

В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.

Заключение

При наличии опыта электромонтажа самостоятельно проложить в своей квартире электрические провода не составит проблем. На этом можно немало сэкономить при ремонте. Однако если навыков подобных работ нет, то лучше пригласить профессионального электрика. От правильности выполнения расчетов в проекте электрики и последующего ее монтажа зависит не только комфортность проживания в доме, но и общая электробезопасность. Ошибки здесь недопустимы.

Смотрите также видео как сделать электропроводку в квартире:

Читайте про другие наши материалы:

Как правильно сделать электропроводку в частном доме и не ошибиться

Опубликовано 04.08.2020 | Электрическая проводка

Поделиться статьей:

Разводка электрики в частном доме — новостройке или здании, которое подлежит реконструкции — требует системного подхода. Особенно высокие требования к профессионализму инженеров и мастеров в постройках из горючих материалов. Но и в других ситуациях проводка должна быть надежной и безопасной.

В статье мы разберёмся как проложить электропроводку в частном доме, соблюдая все действующие нормативы. Мы также проанализируем основные сложности этого процесса, из-за которых монтажные работы чаще всего доверяют компаниям-подрядчикам.

Правильный и безопасный монтаж проводки в доме

Знают как правильно сделать проводку в частном доме не все — такая задача не относится к числу рутинных. Даже тем мастерам, которые периодически выполняют электромонтажные операции, перед началом прокладки электросетей во всем здании стоит освежить в памяти рекомендации и нормативы.

Первое требование, которое выдвигается к электропроводке — это ее безопасность. Оно включает такие аспекты как защиту от короткого замыкания, от перегрузки, от поражения жильцов электрическим током, а также защиту от возгорания. Все это возможно лишь в том случае, если работы будут проводиться с соблюдением норм СНиП и ПУЭ:

• Перед тем, как сделать разводку электропроводки в деревянном доме, выберите способ прокладки. При скрытой прокладке на основании из горючего материала нельзя использовать пластиковые короба или гофру — только металлические трубы с достаточной толщиной стенки или негорючие термостойкие металлорукава.
• При открытой разводке нужно использовать специально предназначенный для этого кабель. Проводники фиксируются на изоляторах с таким расчетом, чтобы избежать перегибов или других повреждений.
• В частном жилом доме нужно использовать только медные провода, сечение которых соответствует нагрузке. Применение алюминиевых проводов не допускается, нельзя и комбин6ировать медные ветки с алюминиевыми при частичной замене электросети.
• В помещениях с повышенной влажностью (ванная, кухня, веранда) есть риск контакта проводника с влагой. Чтобы избежать замыканий, нужно обеспечить качественную гидроизоляцию и использовать приборы (в первую очередь светильники, розетки и выключатели) с соответствующим уровнем защиты.
• Сами проводники при прокладке можно располагать только горизонтально или вертикально. Диагональная прокладка не допускается. Также нельзя сращивать кабели внутри штроб или кабель-каналов — все соединения должны находиться внутри распаечных коробок.

Это — лишь часть правил по разводке проводов в частном доме, которые мы упомянули из-за того, что их нарушают гораздо чаще. Ниже будет приведена схема работ по монтажу электросети с более подробными рекомендациями.

Составление схемы электроснабжения

На основании плана здания составляется схема электропроводки здания. Электрическая часть схемы включает перечень приборов-потребителей, их расчетную мощность и количество. Монтажная часть — точки размещения устройств с привязкой к плану здания и трассы прокладки проводов.

Работу над электрической схемой начинают с формирования групп приборов-потребителей внутри щита. Обычно в отдельные группы выделяют:

• Розеточную сеть.
• Осветительную сеть.
• Группы для хозяйственных построек или помещений (подвал, мастерская, гараж).
• Отдельные группы для потребителей большой мощности (водонагреватель, котел, электроплита, электрический теплый пол).

Можно реализовать и другой подход, разбив все приборы в доме на отдельные группы по комнатам/этажам. Но в этом случае нужно знать суммарную потребляемую мощность приборов и учитывать ее при электротехнических расчетах, а также при прокладке проводников.

Эти сведения учитывают при составлении монтажной схемы. На ней обозначают:

• Место ввода в дом.
• Место установки электрощита.
• Трассы для прокладки проводов.
• Тоски размещения ламп, розеток, выключателей.
• Места установки стационарных электроприборов.

Такая схема используется в качестве основного документа при монтажных работах в доме.

Расчетные работы при подготовке

Параллельно с составлением схемы проводки выполняются электротехнические расчеты. Основная задача — определить суммарную мощность электроприборов дома в целом, и потребляемую мощность каждой из веток.

Для расчета потребляемой мощности:

• Составляем список электроприборов, которые будут использоваться в доме/помещении.
• Суммируем их потребляемую мощность. Она указывается в паспорте прибора, если самого устройства пока нет — на сайте продавца/производителя. В крайнем случае можно воспользоваться табличными значениями — мощность у большинства приборов одного типа находится в сравнительно небольшом диапазоне.
• Полученное значение умножаем на коэффициент спроса 0,8 (учитывает, что не все приборы включаются одновременно). Но можно этого не делать — тогда у вас будет определенный запас мощности.

Комплектующие для электропроводки частного дома

В частном доме проводку рекомендуют делать на основе медных проводов — они лучше переносят загибание, менее подвержены коррозии, и потому служат дольше даже при сильных нагрузках. Чаще всего применяют двух- или трехжильные провода:

• ВВГнг-П.
• ВВГнг-LS.
• NYM.

Изоляционная оболочка таких проводников изготовлена из негорючих материалов, поэтому они более безопасны. Кроме того, в состав изоляционного слоя кабелей ВВГнг-LS добавляют компоненты, которые замедляют разрушение оплетки при контакте с воздухом и ультрафиолетом — потому они подходят для прокладки открытым способом.

Сечение проводника для прокладки внутри дома выбирают с учетом мощности/силы тока. Для основных веток обычно используются проводники с площадью поперечного сечения от 1,5 до 4 мм2. Более толстые провода нужны для подключения устройств с большой мощностью или при реализации трехфазной схемы.

Для ввода в здание используется СИП – самонесущий изолированный провод. Помимо качественной изоляции и хорошей проводимости для него характерна высокая прочность.

Помимо проводников для формирования электрической сети нужны будут:

• УЗО и автоматы, обесточивающие систему при превышении рекомендованной силы тока. Защита нужна как для проводки в целом, так и для отдельных ее групп — по автоматическому выключателю на каждую группу.
• Розетки и выключатели зависят от способа прокладки электропроводки. Чаще всего используют встраиваемые модели, к которым провода подводят по штробам или кабель-каналам, скрытым под обшивкой. Накладные устройства используют при открытой прокладке проводников.
• Распределительные коробки устанавливают там, где нужно организовать соединение проводов. Они должны быть изготовлены из негорючего материала и снабжены крышкой, которая легко открывается для доступа к контактам.

Этапы работ по монтажу электропроводки

Прокладка коммуникаций в жилом доме — задача трудоёмкая. Схема работ зависит от способа монтажа проводников, а также от конфигурации всей сети. Но в любом случае до размещения кабельных трасс нужно выполнить ряд операций.

Подготовительные операции

Первая задача — установка и сборка электрощита. Щиток устанавливают в выбранном месте, с таким расчетом, чтобы к нему можно было подвести кабель от места ввода электричества в здание. Внутри щитка размещают нулевую шину, заземляющую шину, прибор учета (он может быть установлен отдельно), а также УЗО и дифференциальные автоматы. При большой площади зданий или сложной конфигурации электросети возможно добавление других элементов.

Параллельно выполняются работы по монтажу контура заземления:

• Основная задача заземляющего контура — отвод тока на грунт.
• Для этого собирается конструкция треугольной формы, основу которой составляют стержни или уголки длиной до 3 метров. Они соединяются плоскими стальными деталями, после чего заглубляются в грунт.
• Заземляющий контур в почве возле дома соединяется с щитком и заземляющим проводником.

После сборки щита и заземления, а также после завершения остальных монтажных операций нужно обеспечить ввод электрики в здание (если речь идет о новостройке). Для ввода прокладывается либо воздушный кабель, который закрепляется на специальном кронштейне, либо подземный кабель в бронированной оболочке. Для соединения с магистральным кабелем обычно используются прокалывающие зажимы, которые не требуют обесточивания линии для установки и обеспечивают высокую эффективность изоляции места подключения.

Скрытая и открытая разводка

Сами провода монтируют по разным схемам. Чаще всего электропроводку прокладывают скрытым способом — маскируя ее в штробах или за отделкой. Первый способ применяют в зданиях из кирпича, бетона или пористых материалов:

• На стены по схеме электропроводки наносится разметка.
• По разметке формируются каналы глубиной не менее 25 мм и шириной, соответствующей количеству кабелей, которые будут в них проложены.
• Для формирования штроб могут использоваться разные инструменты. Но проще всего (и быстрее) штробление выполнять с помощью штробореза с подключенным промышленным пылесосом.
• В штробы закладываются либо гофрированные трубы, либо сами кабели в несгораемой изоляционной оболочке. Применение гофры делает систему более долговечной и ремонтопригодной: вышедший их строя участок кабеля можно извлечь из кожуха и заменить целым.
• Отдельно формируются углубления для распаечных коробок, подрозетников и оснований для выключателей.

В штробах или кабель-каналах прокладываются проводники, которые затем подключаются к клеммам розеток/выключателей. В распаечных коробках соединение оформляется с помощью скрутки (нежелательный вариант), клеммных колодок или пружинных зажимных колпачков.

После завершения монтажа и проверки электросети штробы замазывают строительным раствором. Если предполагается обшивка стен, то кабель-каналы можно прокладывать поверх основания — без формирования штроб.

Наружную прокладку применяют редко, в основном — при монтаже электропроводки в деревянном здании:

• По трассе устанавливают фарфоровые изоляторы и негорючие распаечные коробки.
• Витой кабель в тканевой негорючей оплетке фиксируют на изоляторах.
• Кабели соединяют внутри коробок и подключают к накладным розеткам/выключателям.

Финальный этап всего проекта — ввод системы в эксплуатацию. Только после проверки надежности всех элементов электропроводки можно получить акт, на основании которого надзорные органы выдадут разрешение на использование оборудования и подачу тока.

Профессиональный монтаж электропроводки мастерами ГСК

Высокая трудоёмкость процесса, а также потребность в точных электротехнических расчетах — вот основные причины, по которым устройство электропроводки в доме стоит поручить мастерам компании ГСК.

Мы профессионально проектируем и монтируем электрооборудование для жилых зданий — от дачных домиков до больших частных домов в несколько этажей. Все работы выполняются квалифицированными специалистами, а их качество подтверждается гарантией. Расценки на услуги тоже вполне доступны.
