Как работает аквастоп: Аквастоп (AquaStop) стиральной машины. Защита от протечек — Информационный портал города Мичуринска. Афиша

Содержание

Аквастоп для посудомоечной машины: принцип работы, виды

Эти словосочетания пользователи бытовой техники, основанной на применении воды, слышат постоянно: в специализированных магазинах многие продавцы довольно часто вставляют эти слова в свою речь, когда объясняют достоинства продаваемой техники для дома. Что же называется системой Аквастоп, каким образом она применяется для активной защиты посудомоечной машины, из чего состоит и как произвести ее замену самостоятельно — на все эти вопросы мы попробуем ответить в статье.

Назначение системы Аквастоп

В трубопроводах, подающих воду в жилые дома, давление достаточно сильное. Кроме того, часто бывают случаи резкого гидроудара. Все это может привести неожиданным протечкам. Обезопасить от этого посудомоечные машины призван Аквастоп. Он является необходимой частью техники и обеспечивает ее защиту от протечек. Принцип действия Аквастопа в посудомоечной машине аналогичен другим устройствам, которые работают с водой. Например, такая же защита имеется и у стиральных машин. В посудомоечной технике главная функция системы – вовремя отключить подачу воды при возникновении протечек.

Конечно, наличие системы Аквастоп не гарантирует полной защиты от протекания воды: по статистике, в 8 случаях из 1000 она не помогает. Именно поэтому лучше заранее обезопасить себя и постараться предупредить возможные неполадки, чем потом устранять последствия затопления. Для этого достаточно выполнять профилактические мероприятия. К ним нужно отнести регулярную чистку узлов машины – фильтра, корпуса, уплотнителя крышки и дозатора для моющих средств. Кроме того, необходимо периодически проверять целостность корпуса.

Посудомоечная машина нуждается в регулярном обслуживании

Читайте также: правила ухода за посудомоечной машиной.

Виды системы Аквастоп

В настоящее время практически все модели данной бытовой техники оснащены специальной защитой. Минимальная комплектация бюджетных машин при этом включает в себя наличие поддона с поплавком. Более дорогие и качественные устройства дополнительно оснащаются специальным шлангом с датчиками.

Частичная защита

Частичная защита является наиболее простым способом защиты от протечек. В таком случае снизу машины устанавливается поддон. В нем предусмотрен специальный пенопластовый поплавок, на котором имеется небольшой электрический датчик. Если возникает протечка, то вода заполняет поддон. Когда поплавок подниматься до определенного уровня, то замыкает датчик.

Датчик Аквастоп в посудомоечной машине

После этого на блок управления сразу же поступает сигнал, а на дисплее высвечивается сообщение о неисправности. Машина переходит в аварийный режим, выключается, и процесс мытья посуды прекращается. Затем запускается дренажный насос, который перекачивает всю воду из бака в канализационный слив. Чтобы после этого снова можно было эксплуатировать посудомоечную машину, придется освободить поддон от остатков воды, определить причину неисправности и устранить ее. Если самостоятельно сделать этого не получается, то стоит обратиться к услугам специалистов.

Полная защита

Полная защита считается намного более эффективной и современной. В машинах с такой системой кроме поддона имеется ещё очень прочный шланг залива. На нем закреплены электромагнитные клапаны. Когда машина начинает работать в штатном режиме, они автоматически открываются. После того, как вода заполняет бак, срабатывает датчик и происходит автоматическое закрытие клапанов. Это позволяет предупредить возможность перелива.

Полная система защиты посудомоечной машины

Если шланг поврежден или имеются какие-то повреждения внутри устройства (поломка дренажного насоса, датчика уровня воды), то на помощь приходит поддон с поплавком. Устранять все последствия протечки необходимо так же, как и в устройствах с частичной защитой. В первую очередь необходимо удалить всю воду и выяснить, почему возникла неисправность.

Опытные специалисты рекомендуют обратить внимание на вариант полной защиты. Он обеспечивает и наружную и внутреннюю защиту, ограничивает перелив воды и возникновение протечек во время залива.

Читайте также: устройство и принцип работы посудомоечной машины.

Виды защиты заливного шланга

Промышленность выпускает специальные шланги со встроенными механизмами для отключения подачи воды разными способами. Существуют следующие системы, которые отвечают за защиту от нежелательных протечек заливного шланга:

механическая;
с применением абсорбента;
электромагнитного типа.

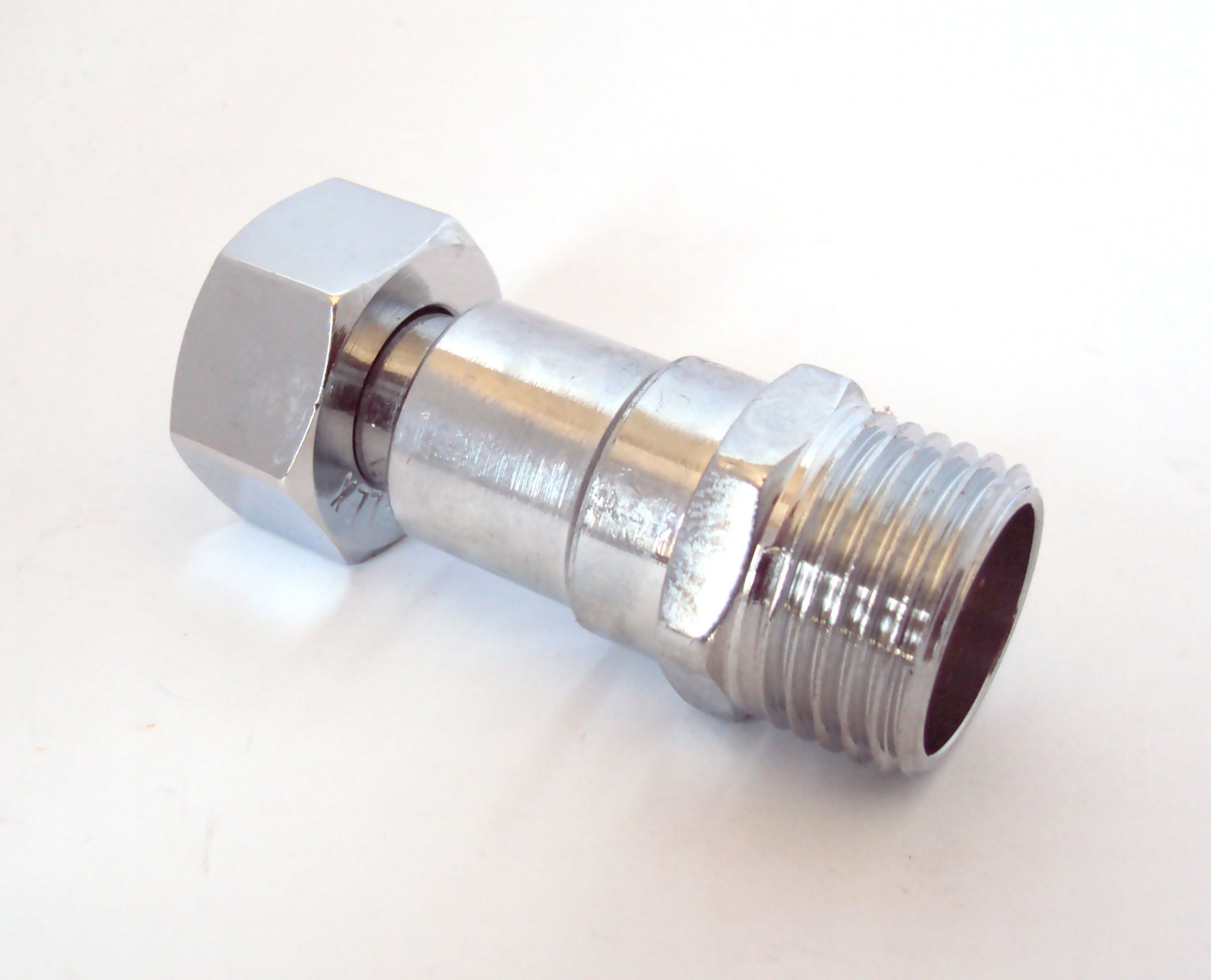

Первый вариант сейчас применяется весьма редко, но можно встретить его на бюджетных посудомоечных машинах Bosch. Система состоит из клапана и пружины, рассчитанной на определенное давление воды — при возникновении протекания оно падает, пружина срабатывает и клапан перекрывает поступление воды. Такая система не способна распознать мелкие утечки от свища, подтекания прокладок, что может принести немало вреда.

Система с Аквастопом механического типа распознает только 147 утечек из 1 тысячи, а это только не более 85% защиты, что на сегодня считается намного ниже нормы.

По своей сути такая система работает, как один шланг внутри другого, сделанного из гофрированного пластика: если внутренний слой повредился, то пластиковый будет довольно надежной защитой.

Механический тип

Когда происходит утечка, то система защиты моментально срабатывает — загорается индикатор красного цвета на корпусе, вода отключается.

Механический клапан, установленный на сливном устройстве, после срабатывания из-за выхода из строя шланга непригоден к дальнейшей эксплуатации. Поэтому устанавливают новый сливной шланг, что является основным недостатком такой защиты от протечек.

Система защиты на основе применения абсорбента применяется гораздо чаще, действие ее не отличается сложностью: влага из протечки стекает в специальный резервуар с абсорбентом, который мгновенно разбухает, расширяясь при этом, чем перекрывает при помощи клапана доступ воды в посудомоечную машину.

С применением абсорбента

Главным недостатком является тот факт, что он тоже одноразовый: абсорбент внутри корпуса разбухает и затвердевает, плотно запирая клапан, исключая возможность его повторного использования, в том числе и шланга. Системы с применением абсорбента бывают с плунжером или только с наличием пружины, других в мировой практике не встречается.

Электромеханическая система защиты с Аквастопом работает по схожей схеме, что и система с абсорбентом, но ее основой является электромагнитный клапан. В корпусе такого устройства может быть один или два клапана. Вода по шлангу стекает в поддон машины марки Bosch, устройство с абсорбентом начинает впитывать ее, разбухает — клапан перекрывает доступ воды в машину.

Электромеханическая система защиты

Главная проблема шлангов с Аквастопом — это невозможность их удлинения или установки в труднодоступных местах. Из-за габаритов достаточно массивного корпуса, подсоединение к крану бывает весьма проблематичным. Кроме этого, многие пользователи именно машин Bosch уверяют, что корпус надо устанавливать стрелкой вниз, поэтому при монтаже сверяйте свои действия с прилагаемой инструкцией.

Сработала система защиты – почему и что делать

Защита от протечек может срабатывать в определенных случаях.

Если забилась канализация или сливной фильтр, сломался насос.
Если вода подается в бак машины урывками, это может свидетельствовать о том, что возник перегиб или повреждение шланга. Также причиной иногда становится неисправный клапан подачи воды.
Поломка самой системы Аквастоп. Она может возникнуть из-за того, что отошёл шланг, повредился поддон или поплавок.

В любой ситуации, когда срабатывает защита от протечек, техника должна быть сразу обесточена.

При этом важно следить за тем, чтобы не наступать в это время в лужи, иначе может произойти поражение током. Если дотянуться до розетки, не наступая в воду, не получается, то лучше выключить автоматы во всей квартире.

Чтобы полностью прекратить подачу воды, необходимо перекрыть кран или на самой машине, или на водопроводном стояке. После этого пользоваться техникой не рекомендуется – это может быть опасно. Необходимо сначала выполнить диагностику и определить причину неисправности и места протечки. При необходимости пробиваются засоры, выполняется ремонт или замена сломанных узлов. После этого нужно нажать сброс, и система защиты снова активируется. Если же проблема в ней, то придется выполнить замену системы Аквастоп. Для этого необходимо снять ее и заменить на новую.

Читайте также: что делать, если сработал Аквастоп в посудомоечной машине Bosch.

Самостоятельная установка

Заменить старый шланг работа не трудная — перекрываем воду и демонтируем шланг, а на его место устанавливаем новый. Если применялась система с электромагнитным клапаном, то нужно аккуратно подключить проводок со штекером к датчику, который находится рядом с заливным входом на машине.

Любая система довольно эффективна и защищает вашу бытовую технику от различных протечек и неприятностей, заканчивающихся потопом. Специалисты не зря советуют устанавливать системы защиты Аквастоп, они работают просто — замену осуществит любой пользователь, не имеющий никаких технических знаний.

Читайте также: ремонт посудомоечной машины своими руками.

технология защиты от протечек. Заливные шланги с клапанами

Сегодня существует множество технологий, способных защитить жилище от всевозможных неприятностей. Одной из них является система «Аквастоп». Защита от протечек воды осуществляется посредством автоматики. Такое устройство способно сохранить ремонт как владельцев квартиры, так и их соседей, которые живут снизу. В состав прибора входит несколько элементов, монтаж которых можно произвести самостоятельно. Сегодня потребителю представлено несколько систем подобного типа. Отзывы пользователей помогут выбрать лучшую из них. Защитить своё жилище от потопа достаточно просто. Применение «Аквастопа» может сэкономить значительные средства семейного бюджета.

Общая характеристика

Многие производители бытовой техники, связанной с водопроводом, оснащают свою продукцию встроенной защитой от протечек. Однако это касается только топовых моделей, а от потопа из-за поломки, например, смесителя, ничем помочь не смогут.

Чтобы обезопасить себя от неприятностей, необходимо обеспечить защиту глобально, а не только со стороны возможной поломки стиральной машины. Здесь правильнее будет перекрывать стояк подачи воды на квартиру. В этом и заключается смысл умной системы «Аквастоп». Защита от протечек воды производится ею в масштабе всей квартиры. Входящие в её состав элементы благодаря своей слаженной работе перекрывают поток на общей магистрали его подачи на квартиру. Это гарантирует стопроцентное предотвращение порчи имущества со стороны водопровода.

Комплектация

Существует 3 основных элемента, которые входят в систему «Аквастоп». Защита от протечек воды (фото представлено ниже) осуществляется при помощи шаровых электрических кранов, контроллера и датчиков повышения влажности. Если вода попала на пол, она улавливается сенсором.

Датчики могут располагаться на кухне, в санузле. Они могут быть привязанными к одному контроллеру. Это «мозг» всей системы. Он обрабатывает сигнал, полученный от датчиков, и перекрывает в случае необходимости электрические шаровые краны. Последние вмонтированы в трубы холодного и горячего водоснабжения. Датчики могут быть проводными или беспроводными. Их количество в комплекте варьируется от типа системы. Какая бы комплектация ни была в этом устройстве, смонтировать его можно самостоятельно.

Установка шаровых клапанов

Существует определённая технология, которая позволяет установить систему «Аквастоп». Защита от протечек воды, установка которой выполняется своими силами, потребует изучения последовательности действий. Шаровые электрические краны должны быть врезаны в трубы за ручными входными вентилями. Ни в коем случае их нельзя монтировать до или вместо запорной арматуры.

Перед установкой подача воды перекрывается. Далее, от входного вентиля отсоединяется разводка. Затем устанавливаются краны системы. Если резьба внешняя, его просто накручивают на коммуникации. Когда она внутренняя, придётся использовать «американку». Резьба обматывается уплотнителем (фум-лента, пакля). Кран системы прикручивается к вентилю в определённом направлении. Оно обозначено стрелкой. Подключаются трубы.

Контроллер

Управляющее устройство имеет основное требование в процессе установки системы «Аквастоп» — защита от протечек воды. Что это за устройство, легко понять по его внешнему виду. Фото предоставлено ниже.

Это цифровое оборудование. Поэтому оно не любит повышенной влажности. Долговечность обеспечит его монтаж в сухом, защищённом от брызг месте. Влажность не должна превышать 70%. Выбрав подходящее место, необходимо прикрутить пластину к стене саморезами. Она входит в комплект. Когда эта работа будет завершена, необходимо установить контроллер. Он монтируется на приверченную пластину.

Датчики

После проведения перечисленных выше манипуляций, наступает следующий этап установки устройства «Аквастоп». Монтаж системы защиты от протечек воды предполагает теперь установку датчиков.

С беспроводными их вариантами всё просто. Такие датчики устанавливаются в местах вероятной утечки. Но вот с проводными разновидностями придётся повозиться. Провода можно оставить открытыми или спрятать за плинтус, между швами Датчик обычно крепится скотчем или винтом к полу. Он закрывается декоративным колпаком.

Подключение

Когда все элементы системы расположены на своих местах, их необходимо подключить друг к другу. Соответствующие разъёмы контроллера (обозначены надписями) подсоединяются к управляющему устройству в необходимые клеммы. Беспроводные приборы уже прописаны в памяти контроллера. Их подсоединять не придётся.

Батарейный блок необходимо подключить к плате. Для этого на ней есть специальный разъём. Блок соединяется с основной частью контроллера. Для этого провода протягиваются через специальное отверстие. Если же система беспроводная, необходимо соединить батарейный блок с радиобазой. Затем их крепят к контроллеру. Вся работа занимает от 1 до 4 часов. Придерживаясь инструкции, это будет довольно просто.

Система Аквастоп или шланг Аквастоп – эти словосочетания нередко можно услышать в магазине бытовой техники применительно к посудомоечной или стиральной машине. Но что эти словосочетания означают, до конца не понимают даже продавцы посудомоечных машин, которые для красного словца вставляют в свою хвалебную речь благозвучные выражения. В рамках этой статьи мы решили поговорить о шлангах с системой Аквастоп, обсудим, зачем нужны такие шланги, как они устроены и как произвести их установку, замену или проверку.

Что такое Аквастоп и каковы его функции?

Шланг Аквастоп для посудомоечной машинки представляет собой обычный шланг, заключенный в защитный кожух и снабженный специальным приспособлением перекрывающим воду, поступающую в посудомойку во время аварии. Система срабатывает в случае протечки или разрыва шланга, предохраняя ваше жилище и жилище соседей снизу от неминуемого затопления.

К сведению! Давление в водопроводной системе довольно большое и нередко случаются гидроудары, без системы, которая защитит шланг просто не обойтись.

Современные посудомоечные машины, в большинстве своем, защищены от протечек полностью. Производители ставят на них заливной шланг Аквастоп, а вместе с ним снабжают корпус машины специальным поддоном с электромеханическим приспособлением.
Работает приспособление по следующей схеме:

внутри посудомоечной машины возникает протечка;
поддон начинает наполняться водой;
поплавок внутри поддона посудомоечной машины всплывает, подымая рычажок;
рычажок замыкает электрическую цепь, срабатывает электрический клапан и перекрывает воду.

Получается, что шланг защищает наружная система Аквастоп, а посудомоечную машину изнутри защищает внутренняя система Аквастоп. Специалисты отмечают, что система Аквастоп электромеханического и абсорбентового типа защищает посудомоечную и стиральную машину на 99%, лишь в 8 случаях из 1000 система не срабатывает должным образом, и протечка все же возникает.
У механических клапанов Аквастоп статистика хуже, из 1000 случаев срабатывания 147 протечек, получается примерно 85% успеха. Поговорим о разновидностях систем Аквастоп для заливных шлангов и их устройстве подробнее.

Как устроена данная система?

Вы уже догадались, что система Аквастоп, защищающая шланг посудомоечной машины, может иметь разные конструкции. Именно на посудомойки производители устанавливают:

простую механическую Аквастоп;
абсорбентовую механическую Аквастоп;
электромагнитную Аквастоп.

Простая механическая Аквастоп для шланга сейчас встречается все реже, но ее еще можно встретить на некоторых бюджетных посудомойках Bosch. Основу системы составляет специальная пружина и клапан. Пружина рассчитана на определенное давление воды и если давление не меняется, то шланг работает как обычно. Если происходит повреждение шланга, порыв или гидроудар, давление воды резко меняется и в ту же секунду пружина срабатывает, плотно закупоривая клапан.

Важно! Механический Аквастоп для посудомоечной машинки не распознает мелкие протечки (свищи, подкапывания), а между тем они тоже могут наделать немало бед.

Простой механический клапан Аквастоп не в состоянии полностью защитить шланг машины от протечки
, но что же остальные. Абсорбентовый механический Аквастоп надежнее. В основе механизма плунжер с клапаном, пружина и специальный абсорбент в резервуаре. Работает система так:

если возникает хоть минимальная протечка, то влага из шланга попадает в защитный кожух;
абсорбент быстро намокает и расширяется;
от этого срабатывает пружина с плунжером и замыкают клапан.

Главным недостатком абсорбентового Аквастопа является то, что его защитный клапан одноразовый.
Как только абсорбент внутри корпуса намокает и расширяется, он твердеет и запирает клапан и повторно использовать его уже нельзя, как впрочем, и весь шланг.

Обратите внимание! В мире существуют механизмы абсорбентовых Аквастопов только с плунжером или только с пружиной, но это уже тонкости.

Электромагнитная система Аквастоп машины Bosch основана на принципе работы электромагнитного клапана. В корпус устройства в основании шланга устанавливается либо один клапан, либо два. Как только вода попадет в защитный кожух шланга, она начинает стекать в поддон машины Bosch, а там находится электромеханическое приспособление (принцип работы описан в 1 пункте). Приспособление срабатывает и полностью перекрывает воду, поступающую в посудомоечную машину Bosch (или другую).

Как установить/заменить своими руками?

Теперь давайте разберемся, как проверить сработал шланг Аквастоп или нет. Ну, во-первых, самым главным признаком того, что шланг все-таки сработал, является то, что посудомоечная машина «ни в какую» не захочет закачивать воду, она просто не сможет это делать. Во-вторых, посудомоечная машина Bosch выдаст системную ошибку. как раз и означает, что сработала система Аквастоп, стоит его расшифровать, и все сразу станет ясно.

Но бывает так, что код ошибки посудомоечная машина Bosch так и не выдала, а вода все равно в посудомойку не поступает. Что делать?

Нужно перекрыть воду.
Открутить шланг Аквастоп.
Заглянуть внутрь шланга, сразу за гайкой должен просматриваться клапан.
Если клапан плотно прижат к гайке и между ним и ребром нет зазора, значит, вода через такой шланг не пройдет – Аквастоп сработал.

Далее можно дополнительно убедиться в срабатывании Аквастопа посудомоечной машины Bosch. Нужно открутить нижнюю лицевую планку посудомойки и заглянуть с фонариком в поддон. Если там есть вода, значит точно сработала защита и шланг нужно менять на новый.

Помните! Простой механический Аквастоп менять не нужно, достаточно снова сжать пружину до щелчка и его можно снова эксплуатировать.

Установка/замена шланга Аквастоп ничего сложного собой не представляет. Достаточно перекрыть воду, открутить старый шланг, а на его место прикрутить новый. Если речь идет об электромагнитной системе, то здесь придется еще подключить проводок со штекером к датчику распознавания протечки. Это не сложно, поскольку проводок выходит прямо из основания устройства Аквастоп, а вход находится у заливного клапана снаружи посудомоечной машины Bosch.

В заключение, отметим шланг, снабженный системой Аквастоп, призван защитить вашу посудомоечную машину и вас от неприятностей связанных с затоплением. Работает система довольно эффективно, поэтому специалисты советуют всем ее устанавливать. Проверить и установить систему несложно, это может сделать даже человек, не имеющий никаких технических знаний, вся работа займет 10-15 минут. Удачи!

Любая стиральная машина — это потенциальный источник протечек. Однако современные производители продумали и эту проблему. Решение получило название «аквастоп для стиральной машины». Он предназначен именно для того, чтобы обезопасить свою и соседскую квартиру от нежданных оказий.

Под понятием Aquastop подразумевается устройство, которое способно защитить помещение от затопления
, случающегося в результате повреждений .

Заливной шланг стирального устройства может повредиться по разным причинам:

лопнуть;
быть порезанным предметами с острой кромкой;
испорчен домашними животными.

Нельзя сбрасывать со счетов банальный срыв, от которого никто не застрахован. Привести к затоплению способна и трещина на фитинге трубы, ведущей к стиралке. Но какими бы ни были причины, они ведут к существенным финансовым потерям, ведь ремонтировать придется не только свою, но и соседскую квартиру.

Технически система аквастоп представляет собой клапан с пружиной. Такое приспособление будет срабатывать при условии падения давления.
Например, если зафиксирована протечка, поступающая вода тут же перекрывается. Это позволяет не беспокоиться о закрытии-открытии , который подает на шланг воду.

Система защиты от протечек Bosch WFT2830

Одной из главных особенностей такой системы является очень толстый шланг для подачи воды — он выдержит давление примерно в 70 бар (к слову, обычный трубопровод выдержит только 10 бар). Именно в нем установлен электромагнитный элемент
клапана, который аналогичен такому же в самом аппарате машинки.

Этот элемент именуется вентилем безопасности, и его нормальным положением считается, когда он закрыт.

Производители продумали строение этой системы вплоть до мелочей: например, сам шланг негерметичен — вода уходит из него в специальный поддон. А уже в поддоне находится чувствительный элемент, который замкнет контакты клапана, и вода просто перестанет поступать в машинку.

Кстати, еще одна функция клапана — закрывать подачу воды при неправильно рассчитанной . Это связано с тем, что мыльная пена переполнит нижний бак и начнет выходить наружу. В некоторых моделях предусмотрена и откачка воды, но произойдет она в том случае, если не сработают аварийный или рабочий клапаны.

Виды аквастопа для стиральных машин

Первыми аквастоп для стиральной машины внедрили разработчики стиральных аппаратов Бош еще в начале девяностых годов прошлого столетия.
С тех пор появилось много разновидностей подобных клапанов — каждый из них имеет свои преимущества и недостатки:

Как самостоятельно монтировать аквастоп

Если в вашей стиральной машине нет такого устройства «с рождения», его можно поставить самостоятельно. Сделать это можно следующим образом:

1. 1. Агрегат отключается от водоснабжения и электроэнергии.
  2. От машинки отсоединяется подающий воду шланг. Возможно, на нем следует заменить уплотнительные кольца и заодно грубой очистки.
  3. Сам датчик устанавливается на кран подачи воды
    — при этом устройство следует повернуть по часовой стрелке.
  4. К аквастопу подсоединяется заливной шланг.
  5. Перед окончанием работ необходимо проверить качество монтажа, осторожно пуская воду в шланг — это позволит вовремя обнаружить и устранить неисправности.

Дополнительные меры по предотвращению потопа

Существуют и другие методы профилактики протечек, кроме установки специальных средств в стиральной машине.

1. 1. Для монтажа подводящих к агрегату водопроводных труб может использоваться разный материал. В основном это металлопластик или полипропилен
    , но есть еще медные и стальные оцинкованные трубы. Как раз у последнего варианта самый маленький срок службы (не более 30 лет). Что касается металлопластика, то его лучше всего пускать на опрессовочные формы. Хорошо зарекомендовал себя полипропилен, но такая труба не выдержит сильного механического повреждения. Специалисты советуют: лучше не брать алюминиевые краны и фитинговые системы. Достаточно большого давления в системе, чтобы такая деталь лопнула, а это уже приведет к возможным протечкам.
  2. В ванной комнате можно постелить пол из гидроизоляционного материала
    . Это обезопасит протекание воды к соседям снизу. Грамотный постеленный настил обеспечит самостоятельный уход воды в канализацию. Единственный минус — уровень пола в комнате немного поднимется.
  3. Правильным решением будет перекрывать
    все стояковые вентили, когда хозяев нет дома. Это нужно, прежде всего, в случае уже имеющихся повреждений у стиральной машины: если вода где-то сочиться, она может прорвать и затопить. Кстати, эта рекомендация дается в любой инструкции к такому агрегату, однако не все четко следуют прописанному в мануале.

Аквастоп для стиральной машины является существенным прорывом в области усовершенствований для стиральных машин. Наличие такой системы предотвратит серьезные протекания воды, а, значит, снизит риск серьезных финансовых потерь.

В техническом описании стиральной или посудомоечной машины можно встретить такой термин как защита от протечек воды.

Что же это такое? Система защиты от протечек — это комплекс технических устройств, направленный на защиту от затопления помещения водой в случае возникновения аварийной утечки воды в бытовом приборе, либо при повреждении заливного шланга.

У различных производителей бытовой техники, такая система называется по-разному: Aqua-Stop (Аквастоп), Waterproof (Ватерпруф), Aqua-Safe (Аквасэйф), Aqua-Alarm (Акваэлам), но конструктивно они выполнены почти одинаково. Поэтому достаточно будет рассмотреть принцип работы этой системы на примере привычной нам стиральной машины.

Защита от протечек действительно полезная система, она поможет Вам избежать неприятных последствий затопления помещения.

2. Виды защиты от протечек

По степени защиты от протечек стиральные и посудомоечные машины можно условно классифицировать на несколько видов:

Без защиты от протечек
С частичной защитой от протечек
С Полной защитой от протечек

2.1 Без защиты от протечек

Большинство недорогих стиральных машин не имеет системы защиты от протечек, то есть для подключения к водопроводной сети устанавливается стандартный гибкий армированный шланг (шланг высокого давления) с пластиковыми или металлическими гайками на концах. Одна сторона шланга прикручивается к крану, а другая к электромагнитному клапану подачи воды стиральной машины.

Если заглянуть под машинку снизу, то можно заметить, что дно ничем не закрыто или как во многих моделях стиральных машин марки Candy и Samsung прикрыто декоративным пылезащитным пластиком. Поэтому, когда происходит какая-либо утечка воды в стиральной машине или случатся разрыв заливного шланга, вся вода вытекает на пол.

Если в стиральной машине нет защиты от протечек, рекомендуется регулярно осматривать состояние заливного шланга, следить за тем, чтобы стиральная машина в период эксплуатации не имела следов подтекания воды и каждый раз после стирки необходимо перекрывать водопроводный кран, который устанавливают при подключении машины.

2.2 Частичная защита от протечек

Стоит обратить внимание на то, что именно производитель или продавец подразумевает под термином «частичная защита от протечек». В стиральных машинах с частичной или полной защитой от протечек, одним из обязательных технических условий является наличие цельного пластикового или металлического поддона. На поддоне, с внутренней стороны крепится поплавок из пенопласта с электрическим микровключателем (Рис.1).

Когда происходит протечка воды в пределах внутреннего пространства стиральной машины, поддон заполняется водой, поплавок всплывает и активирует микровключатель. По сигналу срабатывания микровключателя, электронный блок управления стиральной машины переходит в аварийный режим и программа стирки останавливается. При этом включается сливной насос и происходит откачка воды из бака стиральной машины.

Оповещение срабатывания системы защиты от протечек выводится на дисплей панели управления стиральной машины в виде соответствующей надписи или кода неисправности. В таком случае, чтобы привести стиральную машину в рабочее состояние, необходимо удалить воду из поддона, выявить и устранить причину протечки.

Рис. 1
Частичная защита от протечек (только внутри корпуса СМ)

Теперь подытожим:
в стиральной машине с частичной или полной защитой от протечек обязательно должен быть специальный поддон в нижней части стиральной машины и поплавок с микровключателем.

Стоит оговориться, что некоторые производители стандартизировали корпус стиральной машины, поэтому присутствие поддона не всегда свидетельствует о наличии защиты от протечек.

Как Вы понимаете, специальный поплавок и поддон позволяют предотвратить утечку воды лишь в самой стиральной машине. Поэтому, такую защиту от протечек можно назвать частичной, поскольку стандартный заливной шланг для подключения стиральной машины не имеет какой-либо предохранительной системы от разрыва или повреждения.

Для повышения надёжности и аварийной защиты непосредственно самого заливного шланга, разработана его специальная конструкция о которой мы и расскажем.
Заливной шланг с механическим защитным клапаном (Рис. 2)
. В магазине бытовой техники его предлагают как дополнительную опцию. Этот шланг Вы можете приобрести и установить самостоятельно.

Существует два вида таких шлангов, назначение и принцип работы у них одинаковый, но внешне и конструктивно отличаются. Мы лишь вкратце опишем устройство и принцип действия такого шланга, не углубляясь в технические подробности.

Вид 1

Рис. 2
Заливной шланг с механическим защитным клапаном

Стандартный заливной шланг заключён в гофрированную герметичную пластиковую оболочку напоминающую сливной шланг стиральной машины. С одной стороны расположена гайка для подключения к клапану подачи воды стиральной машины, а с другой стороны гайка и защитный блок для подключения к водопроводному крану.

В чём заключается защитная система и как она работает?
Основным звеном является плунжер с пружинкой и абсорбент. В рабочем состоянии, вода через плунжер беспрепятственно поступает в заливной шланг. Жесткость пружины плунжера подобрана таким образом, чтобы он не перекрывался самопроизвольно из-за потока проходящей через него воды, а находился в состоянии баланса.

Допустим, что произошёл разрыв заливного шланга. Поскольку он находится в замкнутой и герметичной защитной оболочке, вода неизбежно проникнет в защитный блок. Специальный абсорбент (находящийся в защитном блоке) при смачивании водой резко увеличивается в объёме увлекая за собой пружину, тем самым ослабляя её воздействие на плунжер. Состояние баланса нарушается и плунжер перекрывает доступ воды под воздействием на него давления водопроводной системы.

После того, как защитная система сработала, контрольный глазок становится красным. Это обусловлено тем, что абсорбент находится в специальном контейнере из пластика красного цвета. Недостаток такого шланга в том, что после срабатывания защитной системы он подлежит только замене.

Вид 2

Рис. 3
Заливной шланг с механическим защитным клапаном (на 2-х постоянных магнитах)

Принцип действия этого шланга (Рис.3)
такой же, как и у первого вида.
Отличие заключается только в том, что стабильное положение плунжера обеспечивается не пружинкой, а магнитным полем двух постоянных магнитов, обращённых друг к другу одноимёнными полюсами. Пока абсорбент предохранителя сухой, расстояние между магнитами мало и сила их взаимоотталкивания велика. Как только абсорбент намокает и расширяется, магнит предохранителя отдаляется и противодействия магнитных полей снижается, тем самым плунжер перекрывает доступ воды, под воздействием на него давления водопроводной системы.

Ещё одно отличие. Гайка такого шланга имеет храповой механизм (храповик), который позволяет свободно прикручивать её (гайку) к резьбе водопроводного крана, а для откручивания необходимо удерживать нажатой собачку.
Как и в шланге вида 1
, после срабатывания защиты, он подлежит только замене.

3. Полная защита от протечек

На сегодняшний день это одна из более надёжных систем защиты от протечек.
Реализуется она за счёт синхронной работы специального заливного шланга с нормально закрытым электромагнитным клапаном и знакомой нам уже системой защиты от протечек стиральной машины с поплавком на поддоне.

Специальный шланг конструктивно предусмотрен и установлен в стиральной или посудомоечной машине уже заводом изготовителем.

Такие шланги имеют специальный блок в котором устанавливается один или два электромагнитных клапана включённых последовательно, либо совмещают работу электрического и пневматического клапана (такая схема применяется в некоторых устаревших моделях посудомоечных машинах Bosch и Siemens). Устройство такого шланга показано на (Рис.4)
Это такой же шланг высокого давления помещённый в гибкую защитную оболочку.

Блок клапанов (вход шланга) подключается при помощи гайки к водопроводному крану. Электромагнитный клапан герметично залит компаундом от которого кабель питания тянется вдоль всего шланга и заканчивается контактной колодкой для подключения его к электрической схеме стиральной машины.

Рис. 4
Заливной шланг с электромагнитным клапаном (применяется в конструкции с полной защитой от протечек)

Теперь рассмотрим схему на (Рис. 5)
, где представлены конструктивные элементы полной защиты от протечек и разберёмся как это всё работает.

После того как была выбрана и активирована необходимая программа стирки, на электромагнитные клапаны стиральной машины и клапан заливного шланга подаётся напряжение, они открываются и вода устремляется в стиральную машину. При достижении в баке стиральной машины необходимого уровня воды (уровень воды контролируется прессостатом и электронным блоком) электромагнитные клапаны отключаются электронным блоком управления и доступ воды прекращается. Клапаны всегда включаются и отключаются лишь в нужный момент. Так происходит набор воды в штатном режиме работы стиральной машины.

Рис. 5
Конструктивные элементы полной защиты от протечек

Теперь представьте ситуацию, когда армированный шланг начал подтекать где-либо или же произошёл его разрыв. Вода заполняя защитную оболочку поднимется по ней до дренажного шланга и вода уже будет стекать в поддон стиральной машины, где установлен поплавок с переключателем. В результате всплытия поплавка, активируются контакты переключателя, электрическая схема перейдёт в аварийный режим, то есть все клапаны заблокируют доступ воды. В отдельных случаях даже включается сливной насос стиральной машины, что бы откачать имеющуюся в баке воду.

А если непосредственно в самой стиральной машине произошла утечка воды, то таким же образом всплывает поплавок, активируются контакты переключателя, электронная схема выдаёт аварийный сигнал, клапаны блокируют поступление воды. Получается, что во всех случаях происходит многоуровневая отсечка воды от водопроводной сети. И как Вы наверное заметили, что активирующим звеном этой цепочки опять является поплавок на поддоне стиральной машины.

Для того, что бы возобновить работу машины, необходимо удалить из поддона воду, выявить и устранить причину протечки.
К недостаткам шланга с электромагнитным клапаном стоит отнести перегорание соленоида или повреждение диафрагмы, при котором необходимо менять шланг целиком или отдельно блок, стоимость которого может быть достаточно высока.

В заключение стоит сказать, что все виды защиты от протечек воды в стиральных или посудомоечных машинах носят локальный характер, но всё же здорово выручают и полностью оправдывают свои цели. От повреждения фитингов и резьбовых соединений системы водоснабжения никто не застрахован. Поэтому, во избежание затопления всего помещения, существуют более глобальные системы защиты от протечек.

Довольно распространенной проблемой среди владельцев стиральных машин, будь то Канди, Занусси или , является утечка воды. Дело в том, что заливной шланг, который подает водопроводную воду может давать течь. Естественно, что это происходит не в первые 12 месяцев работы, а после более длительного срока эксплуатации данного вида техники.

Такая неприятность грозит непредвиденным ремонтом бытового устройства да еще и вероятным затоплением соседей снизу. Чтобы избежать подобных ситуаций, производители, такие как , Siemens, Miele, Samsung, оснащают стиральные машины системой аквастоп. Для понимания того, как срабатывает этот вид защиты, нужно разобраться в месте расположения и принципе срабатывания системы аквастоп.

Где находится и как работает Aquastop

В виду особенностей подачи воды в стиральное устройство уязвимым местом может стать заливной шланг. Как было уже сказано, со временем его целостность может быть нарушена, а потому целесообразно оборудовать его защитным механизмом. Также вторым местом утечки может стать внутренний механизм машины. Таким образом, защиту устанавливают:

в шланге подачи воды;
внутри стиральной машины.

Клапан на вводном шланге

Установленный механизм в заливном шланге выглядит как клапан с пружинкой, выполненный из надежного материала, не подверженного коррозии. В момент резкого падения давления в системе подачи воды, просвет шланга закрывается. При этом можно услышать характерный щелчок, после которого прекращается поступление воды в машину. Это устройство срабатывает только при значительном перепаде объема поступающей жидкости. На мелкие, но ощутимые и неприятные для пользователей утечки он среагировать не может.

В случае несущественного перепада объема поступающей воды хорошо справляются абсорбирующие аквастопы. Они выглядят как трубка с двойной стенкой. Если вода просачивается через поврежденную внутреннюю часть трубы, то она попадает в пространство, заполненное активным порошком. В результате быстрой химической реакции вода поглощается веществом и просвет трубки перекрывается увеличившейся в объеме массой. Эта система недолговечна, потому что применима для одноразового использования с последующей заменой. При этом, большую утечку данный вид аквастопа устранить не сможет.

Внутренний Aquastop

Подобный тип защиты предусматривает расположение своеобразного поплавка в поддоне аппарата. В случае попадания воды за пределы бака, поднявшийся поплавок со сработавшим включателем переводит работу машины в аварийны режим. После этого начинает работать помпа, откачивающая вытекшую воду.

Наиболее надежным считается одновременное наличие в агрегате внутренней и внешней защиты.

Самостоятельная установка защиты от протекания

Конечно, если Ваше устройство не оборудовано данной полезной функцией, можно установить аквастоп самостоятельно. Чтобы это правильно сделать, следует:

Отключить устройство от электропитания и системы подачи воды;
Отсоединить вводный шланг, при этом заодно можно уделить внимание прочистке находящегося на нем фильтра;
Защитную систему нужно установить на сам кран для подачи воды, провернув ее по направлению хода часовой стрелки. Важно соблюдать правильность размещения устройства, обратив внимание на стрелки, указывающие направление водного потока;
Аккуратно подсоединить к аквастопу шланг;
Проверить герметичность всех соединений, предварительно открыв кран подачи воды.

При отсутствии неполадок и правильном подключении, рабочая система Aquastop позволяет стиральному оборудованию свободно набирать воду до нужного уровня в момент стирки.

Если Вы обнаружили, что система Aquastop
сработала, в этом случае нужно отключить прибор от электросети и системы водоснабжения. В случае внутренней утечки, слейте воду из специального поддона и достаньте белье из барабана машины. После тщательного поиска места возможного протекания проверьте работу прибора. При повторном срабатывании аквастопа лучше всего обратиться к специалистам по .

Предусматривая защиту своей стиральной машины от протечек, Вы обеспечиваете более длительный срок службы данного устройства. Также это позволяет избежать недоразумений с соседями и лишних трат денег на устранение последствий затоплений.

Вконтакте
Facebook
Twitter
Google+

для чего нужен, как отключить, ремонт

Распространенной неполадкой стиральных машин, включая бренды Zanussi, Indesit, считается утечка воды. Она проявляется на входном клапане или подающем шланге. При возникновении неисправности имеется риск залития соседей, повреждения отделки, выхода из строя прибора, если влага проникнет на управляющие элементы, расположенные в корпусе. По этой причине производители Samsung, Miele, Bosch и другие оснащают свою продукцию системой AquaStop, выступающей в роли защиты от нежелательной протечки.

Если сработал или не работает AquaStop в стиральной машине, обратитесь за помощью в сервисный центр «Ремонтано». Позвоните по телефону 8(495)777-19-19 или закажите обратный звонок. Ремонт стиральных машин осуществляется ежедневно с 7:00 до 23:00 с посещением клиента на дому. Работаем на всей территории Москвы. Выезд в область выполняется по предварительной договоренности. Предоставляем ремонтные услуги в будние, выходные и праздничные дни. Уточнить стоимость предлагается на сайте или у менеджеров. Точный прайс составляется после приезда на адрес заказчика и выполнения осмотра.

Назначение устройства

Чтобы разобраться в его необходимости, важно знать, как работает АкваСтоп в стиральной машине. Как мы уже говорили выше, самым уязвимым местом выступает заливной шланг. В процессе работы он изнашивается, возникают трещины, пробои. Также его повреждение проявляется из-за механического воздействия, неправильной установки. Для исключения потопов защита устанавливается:

На шланге.

Внутри корпуса.

Наружный механизм представляет собой клапан с пружинным блоком. Детали изготовлены из материалов, устойчивых к коррозии. При резком понижении давления клапан закрывается и перекрывает водоснабжение. Важно отметить, что изделие чувствительно к серьезным перепадам давления. При небольших утечках подача не перекроется.

На малообъемные протечки реагируют абсорбирующие АкваСтопы. Представляют собой шланг с двойной стенкой. Между оболочками находится специальный порошок. При нарушении целостности трубки жидкость вступает в химическую реакцию с порошкообразным составом, увеличивается в размере и герметизирует повреждение.

Внутренняя система АкваСтоп в стиральной машине наиболее эффективна. В поддоне устанавливается поплавок. При проникновении влаги за пределы бака он поднимается и переводит стирку в аварийный режим. Запускается сливная помпа и регулярно откачивает лишнюю воду, пока владелец не перекроет запорный кран. На некоторой технике на экране появляется соответствующая ошибка.

Если перед покупкой «стиралки» вы решаете, нужен ли АкваСтоп в стиральной машине, то рекомендуем выбирать модели, где он предусмотрен. Дополнительная защита позволит сохранить время и деньги, которые могут быть потрачены на восстановление прибора и ремонт.

Как отключить или починить систему

Многие пользователи задаются вопросом, как отключить Аквастоп в стиральной машине после активации. Метод отключения зависит от типа системы:

UDI (клапан с пружиной) восстанавливается в работе при выравнивании давления.

Порошковая разновидность неремонтопригодна и является одноразовой.

Внутренние защитные элементы отключаются при устранении течи или дистанционно.

Если сработал АкваСтоп в стиральной машине, он продолжает выполнять функции при повторном запуске (за исключением порошковых разновидностей). Если перекрывающие ограничители вышли из строя, UDI требует замены, а встроенные комплектующие могут быть отремонтированы сотрудниками нашей компании.

Особенности защиты

Защита может быть смонтирована отдельно специалистами сервисного центра «Ремонтано», как дополнительная опция. Работаем с техникой Hansa, Whirpool, Ariston, AEG и другими. При оформлении заявки сообщите модель устройства и операторы проконсультируют по возможным вариантам, которые подходят для эксплуатации на вашей технике.

Наши преимущества

Работаем с выездом к заказчику на дом по всей Москве. Вам не нужно тратить личное время на доставку прибора до мастерской.

На складе имеются все оригинальные, аналоговые запчасти и АкваСтопы разного типа для установки на оборудование от известных в России брендов.

Сотрудничаем на официальном уровне с заключением договора и предоставлением гарантии.

Цена озвученная мастером после диагностики является фиксированной и не меняется до завершения сотрудничества.

Ремонт и установка осуществляются профессионалами с узкой специализацией. Каждый мастер занимается исключительно восстановлением стиральных машин.

Для получения подробных консультаций свяжитесь с операторами по телефонному номеру 8(495)777-19-19 или воспользуйтесь онлайн формой. Мы перезвоним Вам в рамках рабочего дня с 7:00 до 23:00. При необходимости срочного ремонта выезд мастера в день обращения осуществляется при подаче заявки до 12:00. Оформить предварительный заказ можно на любое удобное для заказчика время и день, включая выходные и праздники.

Замена аквастопа посудомоечной машины своими руками

Аквастоп — это устройство, позволяющее регулировать поступление воды в посудомоечную машину. Представляет он из себя систему, состоящую из 2 шлюзов: один пропускает воду при включении техники в сеть , а второй открывается непосредственно во время работы. Так они создают мощный заслон, не позволяющий образовываться протечкам. Понятно, что они могут навредить ремонту квартиры.

Аквастопы бывают нескольких видов:

Механический — шлюзы регулируются пружиной, в действие которую приводит давление воды. То есть, если оно сильно давит на клапаны, то устройство перекрывает подачу воды до тех пор, пока хозяин не разберется с причиной утечки. Просто и удобно, однако ремонтники отмечают, что система иногда дает сбои.

Абсорбентовый — поддон для сбора воды наполнен впитывающим элементом. При попадании влаги он разбухает и перекрывает собой подачу воды.

Электромеханический — самый продвинутый вид блокировки утечек. Специальный «поплавок» при изменении уровня воды перекрывает ее подачу. Все просто, а система практически не дает сбои.

В данной статье мы разберем замену аквастопа на посудомоечной машине, подходящую ко всем его видам. Так что будьте уверены, что и для Вашей он тоже подойдет!

Как проверить аквастоп в посудомоечной машине?

Существует огромное количество признаков, говорящих о неисправности устройства. Однако большинство из них очень похожи, поэтому мы объединили их и представляем Вашему вниманию самые распространенные «сигналы» поломки.

Самое очевидное — из Вашей техники течет вода. Это говорит о том, что аквастоп не справляется со своей работой — блокировать протечки, а значит самое время его проверить. Чаще всего он не поддается ремонту, поэтому проще будет заменить.

Устройство блокирует подачу воды, однако при его отключении протечек не происходит. Да, возможно и такое. Скорее всего, тут вышел из строя «поплавок» или иное приспособление для измерения уровня воды.

По сути, любое проявление влаги вне техники — сигнал к ее диагностике и замене комплектующих. Учтите это!

Инструкция по замене аквастопа

1. Узнайте тип своего устройства

Если оно — механическое, то достаточно просто «отщелкнуть» его обратно. Пружина вернется в исходное положение. Если абсорбентовое, то впитывающий материал вскоре вернется в исходное положение, нужно подождать. Электромеханический же нуждается в замене, поэтому читайте материал дальше.

2. Отключите посудомоечную машину от сети

Это не даст Вам возможности получить разряд тока, а также даст доступ к электромеханическому аквастопу.

3. Перекройте воду, поступающую в технику

Это нужно сделать обязательно, ведь без аквастопа вероятна протечка!

4. Открутите старый шланг

Он просто скручивается, ничего сложного.

5. Если устройство работает от электричества, то вытащите штекер

Сделайте это аккуратно, не сломайте! На фото — это синий провод.

6. Соберите новое устройство, выполнив действия в обратном порядке

Обязательно точно повторите последовательность. Это защитит новое устройство от поломок.

Вы заменили аквастоп на посудомоечной машине!

Если Вам требуются запчасти для проведения самостоятельного ремонта, приобретайте их у нас: широчайший ассортимент, быстрая доставка по России и гарантия на всё.

Видео замены (на примере ПММ Hansa)

Как работает клапан АкваСтоп: tvin270584 — LiveJournal

В этой статье мастер сантехник расскажет что такое клапан аквастоп, как он защищает систему водопровода от протечек.

Как же работает клапан АкваСтоп?

Клапан АкваСтоп устанавливается на кран подачи воды и автоматически отключает подачу, если давление в системе после клапана падает. Если сравнить АкваСтоп с электронными датчиками защиты от протечек и порошковыми клапанами, то налицо следующие преимущества:

Реагирует мгновенно на падение давления в системе,
Прост в монтаже и не требует специальных навыков,
Нет необходимости подключать к электросети,
Прост в использовании,
В отличие от порошкового клапана, АкваСтоп можно использовать многоразово,
Значительно дешевле своих аналогов.

Принцип действия клапана АкваСтоп
В тех случаях, когда система подачи воды на всех этапах работает исправно, давление воды до и после клапана АкваСтоп одинаковое. Если же вдруг произойдет разрыв шланга или разрушение концевой арматуры – давление после клапана резко понизиться и клапан, под напором воды, резко перекроет ее дальнейшую подачу.
Для того, чтобы восстановить нормальную подачу воды, необходимо выровнять давление до и после клапана АкваСтоп. Необходимо заменить поврежденный шланг или арматуру. После этого отвернуть клапан АкваСтоп до характерного щелчка, что произодет при возврате клапана в исходное положении, и заново закрутить.
Применение клапана АкваСтоп

Технические характеристики клапана АкваСтоп

Применяется для горячей и холодной воды с температурой до 95°C;
Максимальное давление работы устройства — 1 МРа;
Гидростатическое рабочее давление – 0,28 — 0,35 МРа;
Перекрывание клапана происходит при потоке более 10-13 л/мин;
Подсоединительный диаметр резьбы 1/2″ и 3/4″, наружная/внутренняя;
Срок эксплуатации – до 10 лет (при условии надлежащей замене фильтров для очистки воды)

Правила установки клапана АкваСтоп

Клапан АкваСтоп устанавливают между краном подачи воды и шлангом, обеспечивающим подачу воды.
Клапан устанавливают строго с учетом направления потока воды: от конца фитинга с внутренней резьбой (накидной гайки) к концу фитинга с наружной резьбой (штуцеру).
После монтажа клапана АкваСтоп следует МЕДЛЕННО открыть кран подачи воды, чтобы система клапана наполнилась водой. Постепенное открытие крана необходимо выполнять только при первом пуске воды. Далее кран может перекрываться в обычном режиме.

Видео
В сюжете — Что такое клапан АкваСтоп, как работает и есть ли с него толк.

В продолжение темы посмотрите также наш обзор Как установить смеситель скрытого монтажа

Источник

https://ssantehnik.blogspot.com/2020/02/Kak-rabotayet-klapan-Akvastop.html

Как работает аквастоп в посудомоечной. Аквастоп — эффективная защита от протечек воды. Что такое Аквастоп и каковы его функции

Любая техника, имеющая дело с набором и сливом воды, может получить сбой в работе, поломку, и тогда появляется большой риск «потопа». Причин протечки в посудомоечной машине может быть много: засор канализации, сливного шланга или фильтра, сломался насос или клапан подачи воды и другие. В большинстве современных ПММ присутствует специальная система под названием Аквастоп, которая разработана для предохранения техники от протекания воды, не зависимо от причины поломки.

Waterstop – что это?

Принцип действия защиты посудомоечной машины от протечек во всех ПММ одинаковый, такой же конструкции, что и в стиральных машинах. Система Waterstop проста и в то же время действенна. Она состоит из поддона с контрольным поплавком, микроконтакта, шланга и клапана безопасности, который крепится непосредственно к водопроводной системе.

Когда в поддон в результате неисправности попадает вода (около 200 мл), поплавок поднимается и замыкает микроконтакт. Мгновенно прекращается доступ электричества к клапану безопасности, и он закрывается, тем самым перекрывая приток воды к ПММ. Таким образом, сработала защита от протечек. Вместе с этим процессом происходит выкачка воды.

Типы защиты от протечек

Различают два типа защиты от протеканий воды:

полная;
частичная.

Какая же лучше? Полная защита от протечек в посудомоечной машине предусматривает наличие поддона с контрольным поплавком и шланга со специальными датчиками-клапанами на обоих концах. Как только сработал поплавок, перекрыв доступ к электричеству, клапаны закрываются, отрезая подачу воды в неисправную машину. Такая конструкция срабатывает и позволяет избежать потопа и в корпусе, и в случае протекания между входом шланга и водопроводом. Полный тип более надежен.

Важно: если подтекание незначительное, то система сразу не сработает в посудомоечных машинах бюджетного варианта или более ранних моделях. В современных посудомойках Аквастоп срабатывает мгновенно.

Частичная защита от протечек представлена только в виде поддона с поплавком. Поплавок через микродатчик подает сигнал на панель управления, и запускается аварийный режим, ПММ блокируется. То есть шланг и пространство вне машины остается незащищенными при частичном типе. Таким образом, ответ на вопрос, какая система лучше, становится очевидным.

Преимущества посудомоечных машин с Waterstop

Сегодня в продаже техники для мытья посуды без системы Waterstop практически не осталось. При покупке ПММ узнайте у продавца, какой тип защиты присутствует в предлагаемых моделях.

Важность и пользу такой системы от протеканий в посудомойках сложно переоценить:

в случае поломки и протекания воды ваша кухня и пол останется неповрежденной;
не нужно будет возмещать ущерб соседям в случае затопления;
экономия воды, которая просто перекрывается при срабатывании;
возможность спокойно оставлять включенной ПММ на ночь или перед уходом из дома;
возможность избежать еще большую поломку машины в случае затопления и замыкания.

Обезопасьте себя и своих соседей от неожиданного затопления и порчи мебели с системой от протеканий Аквастоп.

В мировой практике любая защита от протечек называется Aqua-Stop или Aqua-Control. В принципе, это обыкновенный шланг подачи воды к бытовой технике, только заключенный в специальный защитный кожух с приспособлением, которое перекрывает воду в случае непредвиденных обстоятельств: порыв шланга, его протекание из-за трещины и т.д.
Таким образом встроенная система защиты предохраняет вас от нежелательного потопа. Ее задача сразу же отключить подачу воды в бытовую технику, посудомойку или помощницу в стирке белья, чтобы не допустить протекания воды на пол.

Многие домовладельцы даже не представляют себе, что давление в водопроводной системе довольно большое, да и гидроудары — внезапное повышение внутреннего давления — происходят часто. Без надежной системы защиты шлангов вам просто не обойтись.

Состоит стандартная система Аквастоп из следующих основных частей:

блок механических или электромагнитных клапанов;
заливной шланг воды в устройство;
поддон;
поплавок;
провод безопасности;
кнопка сброса излишков воды.

Устройство Аквастоп: А — Электромагнитный клапан,С — впускной шланг B — контрольный кабель D — Утечки (шланги для воды)

Вся современная техника для дома, в которой используется вода, защищена от нежелательных протечек еще в процессе изготовления. Каждый производитель желает, чтобы пользователи покупали только его модель, поэтому кроме заливного шланга снабжают свои изделия специальными поддонами
с электромеханическими приспособлениями.

Вся система работает слаженно и довольно эффективно:

В шланг подачи воды (2) вмонтированы электромагнитные или механические клапаны (1).
Когда техника включается в электросеть, то на клапан безопасности
подается напряжение, он открывается, а рабочий клапан пока закрыт.
Если пользователь нажимает кнопку пуск и машина начинает цикл, то рабочий клапан
открывается.
При возникновении протечки вся вода поступает в поддон (3), где за ее уровнем следит поплавок контроля
(4). Если уровень воды повышается, то размыкаются контакты. Провод безопасности (5) предназначен для отключения питания, идущего на аналогичный клапан, подача тока прерывается — клапан перекрывает подачу воды.
После устранения всех неисправностей нужно нажать кнопку сброса, и система снова готова к работе.

Каждый известный бренд бытовой техники сегодня используют именно такую систему защиты от протечек, потому что она двойного типа: Аквастоп заливного шланга — наружная защита, а саму технику защищает внутренняя система Аква-контроль.

Защита заливного шланга

механическая;
с применением абсорбента;
электромагнитного типа.

Первый вариант сейчас применяется весьма редко, но можно встретить его на бюджетных посудомоечных машинах Bosch. Система состоит из клапана и пружины
, рассчитанной на определенное давление воды — при возникновении протекания оно падает, пружина срабатывает и клапан перекрывает поступление воды. Такая система не способна распознать мелкие утечки от свища, подтекания прокладок, что может принести немало вреда.

Система с Аквастопом механического типа распознает только 147 утечек из 1 тысячи, а это только не более 85% защиты, что на сегодня считается намного ниже нормы.

Механический тип

Механический клапан
, установленный на сливном устройстве, после срабатывания из-за выхода из строя шланга непригоден к дальнейшей эксплуатации. Поэтому устанавливают новый сливной шланг, что является основным недостатком такой защиты от протечек.

Система защиты на основе применения абсорбента
применяется гораздо чаще, действие ее не отличается сложностью: влага из протечки стекает в специальный резервуар с абсорбентом, который мгновенно разбухает, расширяясь при этом, чем перекрывает при помощи клапана доступ воды в посудомоечную машину.

С применением абсорбента

Главным недостатком является тот факт, что он тоже одноразовый
: абсорбент внутри корпуса разбухает и затвердевает, плотно запирая клапан, исключая возможность его повторного использования, в том числе и шланга. Системы с применением абсорбента бывают с плунжером или только с наличием пружины, других в мировой практике не встречается.

Электромеханическая
система защиты с Аквастопом работает по схожей схеме, что и система с абсорбентом, но ее основой является электромагнитный клапан. В корпусе такого устройства может быть один или два клапана. Вода по шлангу стекает в поддон машины марки Bosch, устройство с абсорбентом начинает впитывать ее, разбухает — клапан перекрывает доступ воды в машину.

Специалисты утверждают, что Аква-контроль, работающий с электромагнитным клапаном, не обеспечивает защиту лишь в 8 случаях из 1000 вариантов протечек.

Электромеханическая система защиты

Возможные проблемы

Главная проблема шлангов с Аквастопом — это невозможность их удлинения или установки в труднодоступных местах.
Из-за габаритов достаточно массивного корпуса, подсоединение к крану бывает весьма проблематичным. Кроме этого, многие пользователи именно машин Bosch уверяют, что корпус надо устанавливать стрелкой вниз, поэтому при монтаже сверяйте свои действия с прилагаемой инструкцией.

При возникновении любой протечки машина выдает ошибку Е15 — если сработала система Аква-контроля, сверьтесь с инструкцией и вам все станет ясно. Но иногда такое предупреждение на дисплее не высвечивается, а вода в машину не идет
. В этом случае ваши действия должны иметь следующую последовательность:

закрыть кран подачи воды на устройство;
открутить шланг, снабженный системой Аквастоп;
посмотреть внутрь шланга — клапан должен быть виден сразу за гайкой;
если между ним и корпусом гайки нет промежутка — система сработала и вода через такой шланг к машине не пройдет.

Для полной уверенности надо открутить нижнюю лицевую планку, посветить фонариком в поддон: если есть вода, значит система защиты сработала, остается найти протечку.

Самостоятельная установка

Ошибка е15
— Согласно официальному руководству производителя означает. Water in base. Что дословно можно перевести как: Вода в базе(корпусе). Если коротко: Сработал поплавковый датчик в корпусе посудомоечной машины. Вы можете удалить воду из корпуса и попробовать перезапустить посудомоечную машину. Но, если имеется утечка воды. Этот код ошибки отобразится заново. В таком случае необходимо найти причину утечки и устранить ее.

Посудомоечная машина Bosch ошибка е15. Симптомы неисправности.

Что бы ответить на этот вопрос. Давайте взглянем на схему. Где в общих чертах отображено устройство системы «Аквастоп» в посудомоечных машинах Bosch(Siemens,Neff)

СМ. РИСУНОК.

Как только вода попадает в корпус.(Поддон) Всплывает поплавок, и посудомоечная машина переключается в защитный режим(защита от протечек) и сигнализирует ошибкой E15

Заливной клапан блокируется и включается сливной насос. Он через шланг слива откачивает воду в систему канализации. Сперва сливается вся вода из рабочей части посудомоечной машины. Потом насос работает уже в «холостую».

Происходить это будет до тех пор. Пока в корпусе посудомойки(поддоне) есть вода и датчик(поплавок)нажимает на кнопку микропереключателя.

Причем посудомоечная машина может включить защиту от протечек не только во время режима мойки. Но и во время ожидания.

Характерные симптомы при появлении данной неисправности. Посудомоечная машина включает звуковую сигнализацию. На дисплее появляется надпись Е15, и «краник » Если дисплея нет. Мигает индикатор кран и с постоянной периодичностью включается сливная помпа.

Тег audio не поддерживается вашим браузером.

Во время ее работы слышно характерное»шипение» Выключить посудомоечную машину сетевой кнопкой включения не получится.

Посудомоечная машина Bosch ошибка е15. Что можно сделать?

Согласно инструкции (для любой из моделей). Необходимо перекрыть кран подачи воды, и вызвать мастера. Собственно об этом и сигнализирует мигающий краник.
Но как известно такой вариант устраивает не всех пользователей и дальше могут быть варианты:

Вызвать мастера
— Самый правильный вариант вызвать мастера. Если вы живете в квартире. И это не первый этаж. Есть небольшая вероятность подтопления жильцов снизу. Желательно перекрыть воду. Из сети, можно отключить при условии вашего присутствия по близости и контроля посудомоечной машины.
Попробовать отремонтировать самостоятельно
.- В таком случае.(На свой страх и риск) Необходимо наклонить посудомоечную машину. Вода расплывется по поддону (возможно часть выльется наружу), и поплавок встанет на свое место. Предварительно необходимо обесточить аппарат. После данной процедуры посудомоечной машине необходимо время для просушки и только потом можно будет подать напряжение (обычно, от нескольких часов до суток)
Попробовать отремонтировать самостоятельно, но в результате вызвать мастера
. Если ошибка появилась повторно. Если после ошибки Е15 и «ремонта» появились ошибки: Е01,Е04,Е09 Вызвать мастера для устранения смежных проблем.

Почему появляется ошибка е15?

Течь самой посудомоечной машины. Происходит протечка воды из-за разгерметизации прокладок, уплотнений, шлангов и.т.п. В таком случае без ремонта не обойтись. (Если течь слабая) ошибка будет появляться и пропадать снова и снова.
Повышенное пенообразование. При использовании средств не предназначенных для посудомоечных машин. Возможно образование избытка пены. Пена проникает через уплотнения двери. И стекает в корпус. В последующем осаживается и активирует систему»Аквастоп»
Не плотно закрытая дверца. Каких-то 2-3мм отжимающих дверцу от уплотнительной резинки. Хватает для попадания воды в поддон. Необходимо следить, что бы при закрытии дверцы. Ничего в нее не упиралось.
Попадание воды в посудомоечную машину через сливной шланг из мойки. При не правильном подключении посудомоечной машины. Часть воды из раковины мойки уходит в сливной шланг посудомоечной машины. Как только уровень превышает допустимый, вода переливается в поддон и активирует «Аквастоп»
Неисправность клапана подачи воды. Если сам клапан(клапан аквастоп) неисправен. Вода самопроизвольно будет попадать в посудомоечную машину, пока не произойдет перелив. При неисправности клапана. Необходимо обязательно перекрыть подачу воды посудомоечной машине. Если такой возможности нет. Выключать из розетки посудомоечную машину(для отключения Аквастоп)нельзя!
Попадание воды из внешних источников.(Пролили случайно воду. Прорвало трубу. Затопили соседи)

В случаях 1,4и5 без ремонта не обойтись. В остальных посудомоечная машина после просыхания скорее всего успешно самостоятельно отключит «Аквастоп» и переключится в рабочий режим.

Частые вопросы:

Как исправить ошибку?(Можно ли сбросить ошибку е15?)

— Что бы устранить ошибку, необходимо убрать воду. И устранить течь. Ошибка сбрасывается самостоятельно если убрать воду из поддона

У меня нет доступа к розетке, а машинка постоянно гудит. Не сгорит ли что-нибудь пока приедет мастер?

— Это один из режимов работы посудомойки.(хоть и не штатный). Известны случаи когда посудомоечная машина находилась в таком режиме несколько суток. После устранения течи посудомойка успешно заработала.

У меня нет воды в поддоне и никаких протечек на полу. Но посудомойка все еще «гудит»

— Что бы увидеть воду в поддоне, необходимо частично разобрать машинку. Место куда вставляется фильтр не является поддоном.

Почему мигает краник и «гудит» посудомоечная машина?

— Если дисплей отсутствует. Это является характерными признаками появления ошибки е15

В моей машинке, в емкости для соли вода?!

— Вода там находится постоянно. Это нормально. Не переживайте.

Какие могут быть послествия?

Если своевременно не произвести ремонт. Последствия постоянного попадания воды в поддон могут быть губительными для посудомоечной машины. Как известно. Все агрегаты и силовой модуль расположены внутри посудомоечной машины. Как раз в ее нижней части.

Зачастую ошибка е15 то появится, то исчезнет и появится вновь.
Это говорит о том что вода попадает систематически. В итоге. Поплавок из-за постоянного нахождения в мыльной и жирной воде (последствия протечки вовремя работы) просто приклеивается к корпусу и перестает сигнализировать о проблеме.

Продолжается это до тих пор пока вода не попадает на электрику. Как только это происходит. Обычно срабатывает УЗО. Либо «вышибает пробки». Дальше машинка может вообще не включиться. Либо перестает нагревать воду. Либо работает с перебоями.

Если вам нужен качественный ремонт вашей посудомоечной машины Bosch . Если вам нужны гарантии. Звоните!
Что бы отремонтировать посудомоечную машину Boosch качественно и правильно. Необходимо выявить: Откуда и по какой причине произошла утечка воды.? Почему сработала система? Какое количество воды попало в поддон?
Диагностику лучше производить непосредственно во время проблемы. Так как следы воды через несколько дней попросту высохнут. И место течи установить будет сложнее.
Ремонт производится строго с технологией производителя. Что гарантирует надежный и долговечный результат….

ОСТАЛИСЬ ВОПРОСЫ?ЗВОНИТЕ!


Залипание поплавка	Место протечки чаши (стык с баком)	Перегорание ТЭН после протечки

Система «Аквастоп» для посудомоечной машины — необходимая защита от протечек. Все современные модели посудомоек и стиральных машин оснащаются полной или частичной системой безопасности.

Многие пользователи наслышаны об Aquastop, но не все понимают принцип работы и знают его устройство. В этой статье мы расскажем, с каким типом защиты нужно выбирать технику.

Если ваша посудомойка Electrolux, Hansa, Siemens оснащена частичной защитой, скорее всего, это заливной шланг с «Аквастоп». Он оснащен кожухом и механизмом для перекрытия воды. Когда происходит протечка или повреждается шланг, срабатывает клапан, и поток воды перекрывается.

Aqua-Control защитит систему в случае гидроудара. Тогда как система без защиты может не выдержать большого давления.

В новых моделях ПММ «Бош», «Аристон», «Ханса», «Электролюкс», «Крона» можно встретить улучшенное устройство: помимо заливного шланга в поддоне устанавливается поплавковый датчик. Как работает эта схема:

Вы включаете машину в сеть.
Клапан «Аквастоп» получает сигнал и открывается.
Как только вы жмете клавишу «Пуск», открывается мембрана заливного клапана.
Вода поступает в бункер.
При возникновении протечки вода проникает в поддон ПММ.
По достижении критической отметки всплывает поплавковый датчик.
Клапан перекрывается, поток воды останавливается.

Внутренний поплавок называется «Акваконтроль».

Сегодня все больше производителей стараются изготовить ПММ с полным «Аквастопом». Это гарантия не только вашей безопасности, но и ваших соседей. Благодаря функциям системы вы без опаски можете запускать технику на ночь, отлучаться по делам, пока посудомойка работает.

Как отключить Aquastop и восстановить работу посудомойки? После устранения неполадки нажмите клавишу сброса, и машина снова будет готова к работе.

Виды и устройство

Конструкция может быть различна. Производители разработали несколько разных способов, которые имеют свои преимущества и недостатки. Защита наливного шланга бывает:

Механической. Используется довольно редко, но еще встречается в недорогих моделях Bosch. Конструкция включает пружину и клапан. Когда случается протечка, давление повышается, на это реагирует пружина — и клапан замыкается.

Огромный минус механического Aquastop в том, что он неспособен уловить небольшие протечки. Без надлежащего контроля они могут привести к затоплению.

С использованием абсорбента. Метод чем-то схож с предыдущим. Если разобрать конструкцию, вы увидите клапан, плужер, пружину и абсорбирующую губку. При возникновении течи вода попадает в резервуар с абсорбентом, который набухает и запускает пружину. Та в свою очередь блокирует клапаном вход к шлангу.

Недостаток абсорбентовой системы весьма существенный — она одноразовая. Если «Аквастоп» сработал раз, вы не сможете разблокировать и повторно использовать элемент. Придется полностью менять защиту.

Электрической или электромагнитной. Шланг оснащен одним или двумя клапанами и защитной оболочкой. Стекая по кожуху, вода сразу попадает в поддон. Там срабатывает поплавок и блокирует клапан.

Интересно! Система электронного и абсорбентового типа срабатывает в 99% случаев. Только 8 шансов из 1000, что машина даст течь. Механическая защита срабатывает в 85%, то есть шансы на протечку равны 147 к 1000.

Вы разобрались, что такое «Аквастоп». Теперь выясним, что делать при протечке и как заменить.

Ремонт и замена своими руками

При встраивании техники пользователи часто встречаются со сложностью установки шланга с защитой. Его корпус достаточно массивен и не везде помещается, а нарастить длину нельзя. Но если вы справились с подключением, как узнать, что Aqua-Control сработал и пора принимать меры?

В машинах «Бош» на дисплее высвечивается код ошибки Е15
. Расшифровка: перелив воды в системе либо срабатывание «Аквастопа». Тогда вы можете сразу проверять конструкцию.

Но если никакой ошибки нет, а в бункер не поступает вода, нужно проверить клапан:

Перекройте запорный вентиль.
Отсоедините шланг от корпуса ПММ.
Посмотрите в отверстие, можно присветить фонариком.
Если клапан расположен плотно к корпусу, была протечка.
На некоторых моделях срабатывает индикатор протечки.

Нужны дополнительные доказательства течи? Тогда посмотрите в поддон посудомойки. Если там есть вода, опасения подтвердились.

Замена и подключение Aquastop проходит просто. Не забывайте, что простую механическую конструкцию не нужно менять. Сожмите пружину, пока не услышите щелчок. Все, продолжайте эксплуатацию в привычном режиме.

Для замены снимите старый шланг и прикрутите новый. В случае с электромагнитной системой подключите провод.

Позаботьтесь о надежной защите вашей посудомоечной машины. Перед покупкой изучите технические характеристики, узнаете о наличии полной или частичной защиты корпуса.

2. Виды защиты от протечек

Без защиты от протечек
С частичной защитой от протечек
С Полной защитой от протечек

2.1 Без защиты от протечек

2.2 Частичная защита от протечек

Рис. 1
Частичная защита от протечек (только внутри корпуса СМ)

Вид 1

Рис. 2
Заливной шланг с механическим защитным клапаном

Вид 2

Рис. 3
Заливной шланг с механическим защитным клапаном (на 2-х постоянных магнитах)

3. Полная защита от протечек

Рис. 4
Заливной шланг с электромагнитным клапаном (применяется в конструкции с полной защитой от протечек)

Рис. 5
Конструктивные элементы полной защиты от протечек

Что такое система аквастоп в стиральной машине?

Заливной шланг стиральной машины, который подает водопроводную воду, при эксплуатации машины может давать течь, поэтому он должен иметь специальную защиту от протечки воды. Современные стиральные машины оборудованы такой защитой — системой «Аквастоп» (AquaStop). Ее действие направлено на предупреждение непредвиденного появления воды в корпусе прибора. В стиральных и посудомоечных машинах различных брендов система защиты от протечек имеет и другие названия, такие как AquaSafe, Aqua Alarm и Waterproof, однако, принцип работы «Аквастоп» в машинах разных моделей и брендов практически одинаковый.

Назначение системы «Аквастоп»

Для предотвращения протечки, что может вызывать затопление собственного помещения и соседей, кран, которым подается холодная вода в барабан стирального или посудомоечного оборудования, обустраивается защитным клапаном «Аквастоп». Он автоматически может отключить поступление воды, когда в системе подключения стирального оборудования возникает аварийная ситуация по причине появившейся протечки. Система защиты срабатывает и подает тревожный сигнал владельцу оборудования.

Производители рекомендуют выбор установки любой системы по защите от протечки на свое оборудование в виде:

Механических клапанов «Аквастоп».
Водозапорных блокираторов Water Block.
Шланга «Аквастоп » с порошковым типом, если присутствует абсорбент.
Встроенной системы, имеющей частичную защиту от поплавкового датчика, оборудованного выключателем.
Встроенной системы полной блокады, когда подключают шланг «Аквастоп», который имеет электромагнитный клапан для совместной работы с системой частичной блокировки.
Полной системы блокировки от протечки с участием внешних датчиков.

Работа с механическим клапаном

Механический клапан защиты «Аквастоп» работает по принципу, который заключается в том, что он реагирует при резком изменении давления в тех моментах, когда срывается шланг или происходит его механическое повреждение. В таких ситуациях клапаном блокиратора, который находится внутри гибкой трубы, механическим способом перекрывается поступление жидкости на участок, где обнаружена протечка. Клапан пропускает определенное количество жидкости, создавая рабочее состояние, потому что пружина, находящаяся внутри шланга, имеет параметры расчетного коэффициента жесткости, когда больший объем не допускается.

В ситуациях, когда увеличивается давление, выходное отверстие может полностью блокироваться защитой. В ситуациях незначительных протечек в резьбовых соединениях или при небольших подтеканиях заливного шланга давление мало изменится, поэтому защита может не увидеть жидкость и не подать сигнал тревоги.

Водозапорный клапан (блокиратор) Water Block

Эта система защиты отличается от других принципом работы и состоит в том, что здесь учитывается объем пропущенной жидкости, которая проходит через трубу с клапаном. Установка блокировки производится сразу в самом начале на заливном шланге поступления воды к стиральному оборудованию. На нем есть отметки, которые регулируют нужный объем жидкости, обозначенный штрихами мерой в 5 л.

В комплекте блокировки имеется специальный ключ, с помощью которого можно выставить тот объем, который требуется для проведения одной полной стирки. Если расход стиральной машиной одного полного цикла составляет 50 л, следует выставить регулятор на цифру 10. Блок защиты не пропустит лишний объем жидкости, потому что программой точно определено количество воды, и в таком случае система будет блокировать ее излишки при подаче. Он будет реагировать даже на незначительные утечки, потому что учитывает объем пропущенного потока жидкости через него, и в этом его преимущество.

Порошковый абсорбент в шланге «Аквастоп»

Этот тип защиты представляет собой двухслойный рукав. Защита находится внутри наружного рукава, изготовленного из гофрированного пластика. Назначение устройства — удерживать жидкость при поврежденном внутреннем рукаве. Проточная вода подается по внутреннему шлангу, в то время как само устройство находится внутри внешнего шланга. При повреждении внутренней трубки вода собирается в середине внешнего гибкого шланга, происходит внезапное его заполнение, жидкость устремляется к блоку автоматики. Он расположен на участке, где шланг подключен к водопроводу.

В этой системе работают подобные шланги двух типов. Первый оборудован автоматической блокировкой, которая подключена к установленному плунжеру. Он, в свою очередь, связан с аварийным запирающим клапаном и находящимся там абсорбентом, от которого специальная пружина подсоединена к плунжеру. При попадании жидкости на абсорбент происходит его расширение, и в этот момент плунжер с закрепленной пружинкой следует за абсорбентом, при этом плунжер надежно перекрывает вход отверстия, откуда подается жидкость.

В шланги второго типа встраиваются магниты. Стабильное положение плунжера по принципу работы зависит не от действия пружинки, а от созданного двумя постоянными пластинками магнитного поля, когда одноименные полюса магнитов обращены друг к другу. Если абсорбент в предохранителе находится в сухом состоянии, то размер расстояния между пластинками небольшой, он не увеличивается, и поэтому взаимная их отталкивающая сила большая, что и удерживает систему равновесия.

При соприкосновении с жидкостью абсорбент расширяется и магниты ослабляются, в этом случае магнитное поле слабеет и становится незначительным, плунжер сможет перекрыть поступление жидкости под давлением из водопроводной системы крана. Блокировка «Аквастоп» считается надежной только на самом шланге. В ситуации, когда на резьбовых соединениях появится течь или вода начнет протекать в корпусе оборудования, защита не отреагирует.

Частичная система защиты с поплавковым датчиком и выключателем

Если потекла вода на участке, где труба с машиной подсоединяется при помощи резьбового соединения, или появилась течь в корпусе оборудования, то жидкость начинает появляться в нижнем поддоне. «Аквастоп» представляет собой пружину с клапаном в толстом шланге для подводки воды. На полностью герметичное дно электрической машинки устанавливают датчик -поплавок, который при внезапном попадании небольшого количества воды, если произошел подъем выше определенной отметки, всплывает. В этот момент находящийся в основании выключатель датчика мгновенно срабатывает, подается сигнал тревоги о том, что наступила поломка. Движение воды мгновенно останавливается.

Блокиратором останавливается вода с одновременным включением насоса, который будет откачивать жидкость из корпуса и бака. После того как причины появления жидкости в корпусе будут устранены (например, заменен заливной шланг), поплавковый датчик и микровыключатель рекомендуется хорошо высушить, и тогда защита снова будет работать. Если из-за разрушений трубы или появления течи в резьбовом соединении жидкость не появится в поддоне, то блокировочная защита не отреагирует на повреждения машины.

Полная защита электромагнитного типа с совмещенной частичной защитой

Эта система представляет собой две блокировочные системы одновременно: частичную защиту и двухслойный шланг «Аквастоп» с электромагнитными клапанами на специальном блоке, которые включаются последовательно, могут быть электрическими или пневматическими.

Система работает по следующему принципу: если из поврежденной трубы идет протечка по дренажному сливу в нижний поддон, при достижении установленного уровня жидкость будет поднимать датчик в виде поплавка, как это описано раньше. Эта система защиты считается самой надежной, однако в ней отсутствует контроль над появлением просачивания в месте резьбового соединения.

Полная защита с внешними датчиками

Такая система работает по принципу «умного дома» и представляет собой специальный блок управления с подключенными внешними датчиками, которые будут быстро реагировать на протечку. Датчики должны размещаться во всех местах, где допускается прорыв.

Многие модификации имеют световые и звуковые оповещения, могут передавать SMS-сообщения владельцу. Система может не сработать, если в доме неровный пол, потому что вода стекает в сторону и не касается поплавка.

Герметичная прачечная от Bosch — CNET

Возможно, мне даже понравится стирать на этих машинах.
Bosch

Несколько лет назад я проснулся и обнаружил на полу вокруг стиральных машин очень большую лужу воды — плохой знак.Ситуация усугублялась тем, что полы в этом районе были заново уложены ламинатом. Не весело.

Вы можете избежать моего рассказа о трагедии и горе, если приобретете стиральную машину от Bosch с ее новой системой защиты от утечек AquaStop. В случае утечки в машине или шлангах AquaStop срабатывает, чтобы остановить воду. Он автоматически отключает агрегат и откачивает всю воду из машины, если реле перелива обнаруживает воду в основании. Его наливной шланг с двойными стенками также может обнаружить утечку в шланге и немедленно прекратить подачу воды в источник.

Вы можете приобрести AquaStop на новой полноразмерной линии прачечной Vision с фронтальной загрузкой от Bosch (она также доступна для посудомоечных машин). Линия Vision оснащена технологией EcoSmart, которая постоянно анализирует цикл стирки и автоматически регулирует уровень воды, температуру и уровень пены. Другие энергосберегающие технологии с названиями заглавными буквами: ActiveWater, система, использующая на 70 процентов меньше воды на загрузку, чем в среднем по отрасли, и EcoAction, кнопка, которую вы можете нажать, чтобы снизить потребление энергии до 20 процентов на загрузку стирки и 10 процентов. за цикл сушки.Последнее меня немного сбивает с толку; Интересно, от чего вы отказываетесь, когда нажимаете на нее?

Линия Vision поставляется в штабелируемой и параллельной конфигурации. Цены варьируются от 1000 до 1500 долларов за устройство.

Hozelock Aquastop — может быть, не такая уж и хорошая идея — Блог Kitchen Garden

Я всегда был поклонником продукции Hozelock и использую ее много лет без нареканий.Возможно, некоторые из конкурирующих продуктов также могут предлагать надежное обслуживание, но у меня нет намерения пробовать их, когда я доволен этим брендом. Однажды мы попробовали шланг другой марки, но этого не хватило ни на один день — как только было приложено давление, в шланге появились вздутия и протечки в нескольких местах, даже несмотря на то, что у нас не было высокого давления воды — и у нас есть с тех пор ни разу не пробовал другой марки. Товары Hozelock, как правило, немного дорогие, особенно в садовых центрах, но их можно найти в Интернете где-нибудь вроде www.garden4less.co.uk можно найти хороший ассортимент товаров по гораздо более низким ценам. Однако один продукт Hozelock, который мне пришлось удалить из моей системы полива, — это соединитель Aquastop.

Разъем Hozelock Aquastop; белая вставка с уплотнительным кольцом под

Эти соединители могут показаться хорошей идеей — концевой соединитель для шланга, который позволяет отсоединять его от концевых фитингов, таких как краскопульты, без хлестания воды. Я извлек из этого пользу, например, когда переключился с пистолета-распылителя на шланги для замачивания, избавив меня от необходимости возвращаться к крану, чтобы перекрыть подачу, или избегая хорошего замачивания, когда мне лень беспокоиться. .

Основным отличием коннектора Aquastop от стандартного типа является добавление невыпадающей пластмассовой вставки. При отсоединении давление воды заставляет один конец вставки упираться в заплечик. Резиновое уплотнительное кольцо обеспечивает уплотнение, перекрывая подачу. При подключении, например, к распылителю, конец охватываемого соединителя давит на вставку, отодвигая уплотнение от заплечика, позволяя воде течь.

Разъем Acquastop, демонстрирующий уменьшение диаметра отверстия из-за вставки

Хотя это звучит как хорошая идея, помимо увеличения стоимости, существует возможный недостаток, который следует учитывать перед их использованием.На фотографиях видно, что вставка представляет собой серьезное препятствие. Это неизбежно приводит к потере потока. Насколько это важно, может зависеть от различных факторов, таких как давление воды и длина шланга. В нашем случае мы в течение некоторого времени были разочарованы плохим поливом, из-за чего полив был утомительным занятием. Мы купили несколько стандартных фитингов и сравнили расход на одном из наших шлангов, определяя время, необходимое для наполнения ведра до заданного уровня. Мы обнаружили резкое улучшение со стандартными разъемами: то, что заняло одну минуту с Aquastop, заняло всего 40 секунд со стандартными разъемами.К счастью, пластик, из которого изготовлена вставка, довольно мягкий, и его можно легко отрезать на конце уплотнения с помощью боковых ножей или аналогичного инструмента. После снятия открывается полный проход. Я добавил в нашу систему полива еще один 4-ходовой соединитель для крана, так что нам больше не нужно снимать пистолет-распылитель с этого шланга.

Хотя соединение Аквастопа может показаться хорошей идеей, не так часто нужно отсоединять шланг для замены концевых фитингов, а краны можно закрывать без особых хлопот.Дополнительные затраты могут быть незначительным фактором, но падение давления вполне может иметь значение. Теперь я задаюсь вопросом, почему я подумал, что это хорошая идея, и с радостью отрезал пластиковую вставку на нескольких разъемах.

Универсальный шланг для прибора Aqua Stop для защиты от паводков

Итак, вы нашли эту статью — если вы не читаете легкое чтение, мы можем предположить, что шланг в вашей стиральной или даже посудомоечной машине, возможно, лопнул или протекает через пол.

В отличие от других наших статей, эта статья призвана подчеркнуть преимущества шланга с защитой от затопления Aqua Stop. Предназначен для автоматического закрытия утечки или разрыва, когда ваша кухня упадет от наводнения.

Преимущество шланга Aqua Stop состоит в том, что он имеет двухслойную конструкцию, которая удерживает воду внутри внешнего шланга, если и когда шланг лопнет или потеряет воду. Затем давление вытекающей воды используется для закрытия клапана.

В этом видео показан пример снятия или замены детали на типичной машине. Некоторые модели могут отличаться, но процедура должна быть аналогичной.

Что вам понадобится:

Шаг 1 — Рекомендации по безопасности

Безопасность прежде всего! Перед началом любого ремонта убедитесь, что вы отключили прибор от сети.

Шаг 2 — Замена шланга

Для этого просто отключите подачу воды, отсоедините старый шланг от стиральной или посудомоечной машины, открутив его.После снятия вы можете прикрутить новый шланг Aqua Stop на его место, и вот, вы только что заменили шланг на своем приборе практически без усилий.

Множество других полезных руководств и советов можно найти в других статьях нашего консультационного центра здесь.

С установленным новым шлангом Aqua Stop вы, возможно, захотите очистить прибор — мы можем порекомендовать наш высоко оцененный очиститель для посудомоечных и стиральных машин. 6 пакетиков превосходной очистки помогут поддерживать внутренние компоненты прибора в хорошем состоянии, повышая их эффективность.Чтобы узнать больше, прочтите нашу статью здесь.

Сработал аквастоп в стиральной машинке что делать. Аквастоп. Наливные шланги перекрывают подачу воды. Полная электромагнитная защита с комбинированной частичной защитой

Посудомоечная машина Bosch

позволяет существенно упростить современную жизнь, избавив человека от необходимости мыть посуду самостоятельно, потратив кучу времени, которое можно использовать гораздо рациональнее.

Важно помнить, что использование любой бытовой техники Bosch требует соблюдения некоторых основных правил, благодаря которым устройства прослужат своим владельцам дольше, не требуя ремонта. Их прописывают, как правило, в инструкции.

Особое внимание следует уделить установке и подключению посудомоечной машины, так как от этого зависит не только удобство использования, но и безопасность при работе.

Система Aquastop, которая часто встречается в современной бытовой технике, подключенная к воде, служит для защиты от протечек.

Система от протечек Аквастоп

Слова «Вода» и «Стоп» используются различными компаниями при описании различных продуктов для комплектации посудомоечных машин. Все они пытаются «остановить» нанесение ущерба от протечек воды в различных ситуациях, обеспечивая защиту. Так называемые системы «Аквастоп» с клапаном в устройствах могут сочетать в себе систему обнаружения более чем одной утечки, в том числе с датчиком поплавкового выключателя на основе устройства, которое работает как поплавок.

Тем не менее, в этой статье обсуждаются вопросы фактического использования аквастопа с водяным шлангом, который поставляется с посудомоечными машинами нескольких марок (включая AEG, NEFF, Bosch & Siemens).

Как работает шланг aqua stop в посудомоечной машине

Фактически, аквастоп работает как шланг внутри шланга. Наружный рукав выполнен из гофрированного пластика, он предназначен для удержания воды при повреждении внутреннего слоя, это надежная защита от протечек. Также на конце пластиковый корпус, где он работает, подключаясь к водопроводному крану.

Если внутренняя втулка когда-либо дает течь, устройство внутри этого корпуса может обнаружить инцидент и предотвратить дальнейшее попадание воды в него благодаря специальному клапану, поэтому срабатывает защита системы.Когда возникает проблема, датчик больше не пропускает воду в прибор и обычно указывает на это красной точкой в маленьком окошке в футляре. Тогда мастер сможет установить, почему это произошло.

После срабатывания аквастопа он приходит в негодность и не подлежит восстановлению, то есть сломается защита, требуя замены на новую, во избежание протечки в будущем.

Обратите внимание, что современные системы аквастоп могут быть разных типов:

— Механический

— Абсорбенты

— электромагнитный.

Механические системы контроля протечек в посудомоечных машинах сегодня больше не устанавливают из-за низкой эффективности. Намного чаще встречается Аквастоп на основе абсорбента. Он работает следующим образом: при протечке влага течет по шлангу в лотке, где поглощается специальным материалом. Затем он расширяется и клапан перекрывает доступ воды.

Электромагнитный аквастоп работает аналогично, представляя собой современный вариант абсорбента с клапаном.

Какие проблемы связаны со шлангом Aqua Stop

Основная проблема в том, что такая система аквастопа относительно негибкая, поэтому может создавать дополнительные трудности при установке, в зависимости от места установки и сантехники.

Их нельзя удлинить, если они слишком короткие, что обеспечивает защиту от протечек.

По размеру массивный пластиковый корпус с клапаном на конце втулки в месте присоединения к водопроводному крану — из-за его особенно сложно адаптировать во многих местах, где мало свободного места. Поэтому во многих ситуациях это может быть причиной того, что шланг аквастопа невозможно подключить к существующей сантехнике, обеспечивая защиту от протечек.

Многие владельцы посудомоечных машин Bosch отмечают, что некоторые из этих аквастопов необходимо устанавливать только после перехода на более раннюю версию.Поэтому обязательно ознакомьтесь с инструкциями перед установкой.

Можно ли заменить шланг Aqua Stop на нормальный

Многие шланги Aqua Stop не делают ничего другого, кроме защиты от утечек с помощью механического стопорного механизма, который активируется при утечке воды внутри резервуара. Поэтому такую систему можно заменить на обычный рукав для посудомоечной машины. Конечно, если вас не беспокоит возможное затопление дома или квартиры.

Однако в некоторых системах Aqua Stop на самом деле есть электрический соленоид внутри, с проводами, проходящими через шланг от посудомоечной машины.

В этом случае блокировка подачи воды через рукав действует как дистанция удаленного наполнения клапана, которая будет отсутствовать в обычном шланге.

Если у посудомоечной машины также есть регулярное заполнение соленоида с помощью прикрепленного к ней тягового устройства, а система Aqua Stop просто подает на него электроэнергию, находясь под напряжением, когда главный клапан находится в рабочем состоянии, обычный аналог также должен нормально работать.

Бывают случаи, когда некоторые производители грозятся лишить вас гарантий, если вы не воспользуетесь их товарами.В этом нет никакого смысла. Такой шланг Aqua Stop защищает только от появления трещин или коррозии при плохой воде, что и так в наши дни на самом деле является довольно редким явлением.

Система аквастоп или шланг аквастопа — эти фразы часто можно услышать в магазине бытовой техники по отношению к посудомоечной или стиральной машине. Но что означают эти фразы, даже продавцы посудомоечных машин не понимают конца, который для красных сенле вставлен в их хвалебную речь застойных выражений.В рамках данной статьи мы решили поговорить о шлангах с системой Аквастоп, обсудить, зачем нам нужны такие шланги в том виде, в каком они устроены и как произвести их установку, замену или проверку.

Что такое аквастоп и каковы его функции?

Шланг Aquastope для посудомоечной машины — это обычный шланг, заключенный в защитный кожух и оснащенный специальным устройством перекрытия воды, попадающей в посудомоечную машину при аварии. Система срабатывает в случае протечки или разрыва шланга, предохраняя ваш дом и проживание соседей снизу от неминуемого наводнения.

К сведению! Напорная Б. Система полива Довольно большая и часто с гидроударом бывает, без системы защиты шланга просто не обойтись.

Современные посудомоечные машины по большей части полностью защищены от протечек. На них производители надевают водопроводный шланг Аквастоп, а вместе с ним снабжают корпус машины специальным поддоном с электромеханическим устройством. Работает устройство по следующей схеме:

внутри посудомоечной машины происходит протечка;
поддон начинает наполняться водой;
поплавок внутри поддона посудомоечной машины всплывает, подъемный рычаг;
рычаг замыкает электрическую цепь, электрический клапан срабатывает и перекрывает воду.

Получается, что шланг защищает наружную систему Аквастоп, а посудомоечная машина изнутри защищает внутреннюю систему Аквастоп. Специалисты отмечают, что система аквастопа электромеханического и абсорбирующего типа защищает посудомоечную и стиральную машины на 99%, только в 8 случаях из 1000 система не работает должным образом, а протечка все равно происходит. У механических клапанов Аквастоп статистика хуже, из 1000 случаев срабатывания 147 утечек получается около 85% успеха. Поговорим о разновидностях систем аквастопа для заливных шлангов и их устройстве подробнее.

Как устроена эта система?

Вы уже догадались, что система аквастопа, защищающая шланг посудомоечной машины, может иметь различную конструкцию. Он есть на посудомоечной машине, установленной производителями:

простой механический аквастоп;
аквастоп абсорбирующий механический;
Аквастоп электромагнитный.

Простой механический аквастоп для шланга сейчас встречается все реже, но его все же можно встретить на некоторых бюджетных изысках Bosch.Основа системы — специальная пружина и клапан. Пружина рассчитана на определенное давление воды, и если давление не меняется, шланг работает в обычном режиме. Если есть повреждение шланга, тлеющий или гидрат, давление воды резко меняется и пружина срабатывает в ту же секунду, клапан плотно блокируется.

Важно! Механический аквастоп для посудомоечной машины не распознает мелких протечек (свищ, блиндаж), а между тем они тоже могут доставить немало хлопот.

Простой механический клапан Аквастоп не в состоянии полностью защитить шланг машины от протечки , а что остальное. Абсорбирующий механический аквастоп более надежен. В основе механизма поршневой механизм с клапаном, пружиной и специальным абсорбентом в баке. Система работает так:

при минимальной утечке влага из шланга попадает в защитный кожух;

Абсорбент

быстро смачивается и расширяется;
от этого пружина срабатывает с плунжером, и клапан закрывается.

Основным недостатком абсорбирующего аквастопа является наличие одноразового защитного клапана. Как только абсорбент нахмуривается внутри корпуса и расширяется, он затвердевает и блокирует клапан и повторно использовать его уже нельзя, как и весь шланг.

Примечание! В мире существуют механизмы абсорбирующих аквастопов только с плунжером или только с пружиной, но это уже тонкости.

Электромагнитная система автомобилей Aquastop bosch Основана на принципе действия электромагнитного клапана.В случае устройства в основании шланга устанавливается либо один клапан, либо два. Как только вода попадает в защитный кожух шланга, она начинает стекать в поддон машины Бош, а там стоит электромеханическое устройство (принцип работы описан в 1 пункте). Устройство срабатывает и полностью перекрывает воду, поступающую в посудомоечную машину Bosch (или другую).

Как установить / заменить своими руками?

А теперь разберемся, как проверить шланг аквастопа или нет.Ну, во-первых, самый главный признак того, что шланг все-таки исправен, это то, что посудомоечная машина «никак» откачивать воду не хочет, просто не может. Во-вторых, посудомоечная машина Бош выдаст системную ошибку. Сразу указывает на то, что система Аквастоп сработала, стоит расшифровать, и сразу все станет ясно.

Но бывает, что код ошибки посудомоечной машины Бош не выдает, и вода до посудомоечной машины не доходит. Что делать?

Нужно перекрыть воду.
Откручиваем шланг аквастопа.
Загляните внутрь шланга, клапан должен быть виден сразу за гайкой.
Если клапан плотно прижат к гайке и между ним и кромкой нет зазора, значит, по такому шлангу вода не пройдет — аквастоп сработал.

Далее можно дополнительно убедиться, что посудомоечная машина Bosch сработала. Вам нужно открутить нижнее приспособление посудомоечной машины и посмотреть фонарь в поддон.Если есть вода, значит защита и шланг исправно сработал на новый.

Помните! Следует заменить простой механический аквастоп, достаточно еще раз нажать на пружину до щелчка и снова можно эксплуатировать.

В установке / замене шланга Аквастоп нет ничего сложного. Достаточно перекрыть воду, открутить старый шланг, а на его место прикрутить новый. Если речь идет об электромагнитной системе, то здесь придется подключить проводку с вилкой к датчику обнаружения утечки.Это несложно, так как проводка идет прямо от основания устройства аквастопа, а входное отверстие находится у посудомоечной машины Bosch вне посудомоечной машины Bosch.

В заключение отметим, что шланг, оснащенный системой Aquastop, призван защитить вашу посудомоечную машину и вас от неприятностей, связанных с затоплением. Система работает достаточно эффективно, поэтому специалисты советуют ее устанавливать всем. Проверить и установить систему несложно, это может сделать даже человек, не имеющий никаких технических знаний, вся работа займет 10-15 минут.Удачи!

Любой потоп в квартире можно остановить буквально за несколько секунд! В неприятных ситуациях система защиты от протечек — аквастоп — блокирует съемку горячей и холодной воды. Представляю вам инструкцию по установке аварийного отключения воды.

Aquastop — очень простая система, состоящая из трех компонентов: контроллера, шаровых электрических кранов и датчика протечек. Система работает по такому принципу: вода протекала, попадает на датчик, установленный на полу, датчик передает сигнал на контроллер, а это устройство уже в свою очередь с помощью электрокрантов перекрывает поток воды в трубопровод.

Приобретая автостоп, вы гарантированно можете установить его в своей квартире самостоятельно, без посторонней помощи. Система проста в установке и следующая пошаговая инструкция тому доказательство.

Во-первых, необходимо расположить шаровые краны в последовательности за ручными вводными клапанами. Устанавливайте систему на главные клапаны, а так вместо них они запрещены!

Краны устанавливаются в водопровод. Что мне для этого делать?

Более того, при выходе клапана наружного типа «папа» кран акватоп просто прикручивается.Типа «Мамочка» (как на картинке), надо установить «американку».

Американец — это упорная гайка, применяется, когда необходимо без проворачивания соединить две части резьбы, например, кран и вентиль.

Оберните резьбовой уплотнитель пломбой (герметик, лента ФУМ. Резьба-тангит, лен) и прикрутите американку к вводному крану.

Отжимные и прочие средства уплотняющие резьбовые соединения При ремонте автомобилей или сантехнических работах, ремонте бытовой техники и т. Д.

Американец прядет специальным ключом или шестигранником.

Подсоедините кран аквастопа и вводной клапан. Следите за протеканием воды в кране, есть специальное обозначение направления воды в виде стрелки.

Теперь необходимо подключить ранее отключенную проводку к крану аквастопа.

После установки кранов аквастопа, регулятора давления, установки фильтра, счетчиков и прочего.

Установка контроллера в Аквастоп

Регулятор устанавливается в обязательном сухом и чистом помещении с влажностью воздуха не более 70%. Делается это в коридоре, коридоре, в уборной или в сантехническом шкафу.

Сначала наносим на стену разметку для закрепления основания контроллера (пластины). Сдвижные отверстия для винтов (в комплекте). Прикрутите пластину и установите в нее контроллер.

Проводные датчики Аквастоп устанавливаются с открытой и скрытой прокладкой провода.Исправлено и не исправлено. Скрытая прокладка из проволоки производится даже после ремонта, проволока укладывается в плинтус или при сварке плитки.

Беспроводные датчики удобны тем, что им не нужны провода, они подключаются к контроллеру с помощью радиосигнала.

Датчики раскладываются в местах возможных протечек и при необходимости закрепляются на полу двусторонним скотчем.

Настройка системы: Подключите компоненты к контроллеру

Чтобы установить систему аквастоп, подключить все компоненты к контроллеру, необходимо проделать следующие операции:

1.Подсоедините отводы к контроллеру (в разъемы крана 1, крана 2 и т. Д.).

Подключаем краны к контроллеру

2. Подключите все датчики к контроллеру, находящемуся на плате слева, пронумерованные.

Беспроводные датчики уже прописаны в контроллере, поэтому подключать не нужно.

При установке проводной системы Аккумулятор подключается к специальному разъему на плате и подключается к основной части контроллера.Все провода проделаны в специальной ямке.

Установка проводной системы защиты от протечек воды Аквастоп завершена.

Системы защиты от протечек

Обстановка: Установить систему защиты от протечек воды Аквастоп несложно, справится даже любитель. Следует отметить, время установки системы защиты зависит от нескольких факторов:

количество стояков в вашей квартире;
свободный доступ к стоякам;
количество устройств, установленных на трубах;
Способ прокладки проводов датчиков и кранов (скрытый, не скрытый).

В среднем на установку системы Аквастоп потребуется от часа до четырех часов.

Видео что такое аквастокст и как он работает

Представьте себе такую картину — вы возвращаетесь домой, открываете дверь и оказываетесь по щиколотку в воде. САМИ вероятная причина потопа — обрыв гибкого шланга или протечка в баке моечной машины. Начинаешь лихорадочно устранять последствия затопления, а на дверь звонить можно только соседям снизу … Можно ли минимизировать вероятность такого форс-мажора? Несомненно, сегодня есть такая технология, как Аквастоп или, по-русски, «Защита от протечек».

Система Aquastop: технология защиты от протечек

Некоторые производители комплектуют системой Аквастоп только свои топовые элементы или встраиваемую технику. Кто-то наоборот стремится охватить этой технологией практически всю линейку продуктов. В любом случае, сегодня Аквастоп вполне доступен и представлен в ассортименте бытовой техники достаточно широко. А потребителю такой системы безопасности во многих случаях практически ничего не платит. У Pioneer есть эта технология Bosch, например, разница в ценах на стиральные машины с Аквастопом не видна без обнаженного взгляда.А посудомоечные машины Bosch оснащаются им практически в скором времени, кроме самых миниатюрных и недорогих.

Это неудивительно. Система Aquastop настолько проста, насколько эффективна. Техническое решение, предложенное Bosch в 90-х годах прошлого века, с завидным постоянством сегодня копируют практически все производители бытовой техники.

Система Aquastop предложена Bosch в начале 90-х годов прошлого века инженерами концерна Bosch-Siemens

Стиральные машины

Система защиты от протечек для стиральных и посудомоечных машин практически не отличается, за исключением некоторых деталей.Для начала рассмотрим работу Аквастопа для стиральных машин.

Главная и самая примечательная деталь системы — необычно толстый шланг подачи воды, рассчитанный на давление 70 бар, что в 7 раз превышает максимально допустимое давление в бытовом трубопроводе. На его конце находится небольшая коробочка с электромагнитным клапаном, функционально аналогичная рабочему клапану стиральной машины. Это так называемый предохранительный клапан — сердце системы Аквастоп. Его нормальное положение — закрытое, открывается только в момент включения стиральной машины в сеть.

Правда, подключение должно производиться сертифицированным мастером, и ни в коем случае. Сильный маркетинговый ход! И, наверное, ничем не рискуйте, ведь этой технологии уже почти 20 лет и статистика отказов за это время, судя по всему, стремится к нулю.

Альтернативные решения

А что делать, если в вашей стиральной или посудомоечной машине нет такой системы защиты? Вызвать страхового агента? Не все так плохо — есть и другие способы борьбы с утечками.Например, итальянская компания OMB Saleri S. p. а. Релизы специально для российского рынка Недорогое решение этой проблемы — аквастоп (просто так, русские буквы). Стоимость в интернет-магазинах от 900 до 1500 рублей. Устройство представляет собой арматуру с установленным внутри нее защитным механизмом и не требует внешних источников питания. Принцип работы прост: устройство перекрывает подачу воды в случае повреждения наливного шланга, если расход воды превышает 18-20 л / минуту, т.е.е. более чем теоретически можно пропустить впускной клапан стиральной машины. На первый взгляд все замечательно. Однако сразу возникает несколько вопросов, главный из которых: что будет, если водопроводный шланг не «защелкнется с корнем» неизвестной силой, а просто слегка потеряет герметичность? Но чаще всего бывает — вода не льется мощной струей, а довольно медленно очищается. В результате за пару часов вашего отсутствия на полу на полу образуется небольшое озеро, и арматура продолжает регулярно пропускать воду, потому что расход не сильно превышен… К тому же такое устройство точно не защитит ваше соседское имущество от разгерметизации и переполнения рабочего резервуара машины.

Избежать «флуд» разными способами. Но лучше использовать проверенные …

Есть много других вариантов автономной защиты от протечек — электронно-механических, различных и по цене и исполнению. В качестве агента слежения используются датчики влажности, один или несколько. При возникновении критической ситуации на датчик попадает вода, замыкается цепь, электроприводы быстро перекрывают воду.Все довольны … Но представьте себе ситуацию: вы принимаете душ, неловкое движение — и на датчик попадает вода. Вода моментально отключается, и вы, весь в мыле, ждете контактов. А что будет, если помыть пол в ванной — страшно подумайте! В общем, неудобств и глупостей в этом случае тоже хватит.

Так что лучше и надежнее приобретать бытовую технику со встроенной системой безопасности. Проверено годами эксплуатации и реальными случаями «чудесного спасения» от полузащиты.Причем разница в цене небольшая, если она вообще присутствует. Соседи будут вам благодарны.
Удачных покупок!

Погодные условия и некрасивый ремонт кровли многоэтажного дома, некачественный гибкий шланг или водопровод Я послужил системой отопления, сломанная стиральная машина — это далеко не все причины затопления вашего дома, так как а также, возможно, квартиры соседей внизу. Все это связано с огромными финансовыми затратами на возмещение ущерба и нервным напряжением при установлении добрососедских отношений, не говоря уже о судебных издержках.

Для защиты индивидуального дома или городской квартиры от несанкционированного затопления водой используется защита от протечек. Современные технологии предоставили нам возможность выбрать желаемый комплекс из ряда защитных устройств. Цена защиты от протечки воды для квартиры — приемлемые расходы, если сравнить с тем, сколько вы тратите на ремонт квартиры, техников, возмещение расходов соседям, на суды и лекарства.

По соотношению цена — качество вызывает интерес Система интеллектуальной защиты «Нептун».Его легко установить и легко управлять. Нептун перекроет подачу воды до устранения аварии, проинформирует звуковыми и световыми сигналами. В комплекс входят:

,
краны с электронным управлением,
датчиков, мгновенно реагирующих на попадание влаги.

Монтаж производится специалистами сервисных служб, но если ваша техническая подготовка на должном уровне, то, следуя инструкции, монтаж может быть произведен самостоятельно.Датчики устанавливаются в местах возможного затопления, встраиваются в пол или оставляют контакты на полу. Обычно это кухня (под раковиной) и санузел (в районе раковины), количество датчиков зависит от ваших потребностей и возможностей. При попадании воды на клеммы датчик подает сигнал на контроллер, который, в свою очередь, включает запорные краны, и подача воды прекращается. Купить систему защиты от протечек воды Нептун — это значит сохранить свой дом, имущество и сбережения.

Система Aquastope для квартиры — хороший вариант Для инвестиций в комфорт и благополучие своего жилья. Он состоит всего из одной детали, не требует электричества (нет необходимости в розетке и элементах питания), легко крепится между краном и шлангом подачи воды. При превышении определенного объема клапан автоматически прекращает подачу воды. Клапан Аквастоп применяется при подключении смесителей, стиральных и посудомоечных машин, сливных баков. Цена защиты от протечек воды Аквастоп демократична и доступна широкому кругу потребителей.

Как работает Аквастоп в посудомоечной машине, чем заменить

Система Аквастоп для посудомоечной машины — необходимая защита от протечек. Все современные модели посудомоечных и стиральных машин оснащены системой полной или частичной безопасности.

Об Аквастопе слышали многие пользователи, но не все понимают принцип работы и знают его устройство.В этой статье мы расскажем, какой тип защиты нужно выбрать технику.

Состав материала:

1 Функции системы Aquastop
2 Виды и устройство
3 Ремонт и замена своими руками

Функции системы Aquastop

Если ваша посудомоечная машина Electrolux, Hansa, Siemens оснащена частичной защитой, это скорее всего это заправочный шланг с Аквастопом. Он оснащен кожухом и механизмом блокировки воды.Когда происходит утечка или поврежден шланг, клапан срабатывает и поток воды перекрывается.

Aqua-Control защищает систему в случае гидроудара. Пока система без защиты не выдерживает большого давления.

В новых моделях ПММ «Bosch», «Ariston», «Hansa», «Electrolux», «Krona» можно увидеть улучшенное устройство: помимо заправочного шланга в поддоне установлен поплавковый датчик. . Как работает эта схема:

Вы включаете машину в сеть.
Клапан Аквастопа получает сигнал и открывается.
Как только вы нажмете кнопку «Пуск», открывается мембрана наполнительного клапана.
Вода поступает в бункер.
В случае утечки вода проникает в поддон PMM.
При достижении критического уровня всплывает датчик поплавка.
Клапан закрывается, поток воды прекращается.

Внутренний поплавок называется Aquacontrol.

Сегодня все больше и больше производителей пытаются делать БДМ с полноценным «Аквастопом».Это гарантия не только вашей безопасности, но и ваших соседей. Благодаря функциям системы можно смело запускать технику на ночь, уходить по делам, пока работает посудомоечная машина.

Как отключить Аквастоп и восстановить работу посудомоечной машины? Когда проблема будет решена, нажмите кнопку сброса, и аппарат снова будет готов к работе.

Виды и дизайн

Дизайн может быть разным. Производители разработали несколько различных способов, которые имеют свои преимущества и недостатки.Защита наливного шланга может быть:

Механическая. Применяется довольно редко, но встречается и в недорогих моделях Bosch. В конструкцию входят пружина и клапан. При возникновении течи давление повышается, пружина реагирует на это — и клапан закрывается.

Огромный минус механического Аквастопа в том, что он не способен улавливать небольшие утечки. Без должного контроля они могут привести к затоплению.

С использованием абсорбента.Метод чем-то похож на предыдущий. Если разобрать конструкцию, вы увидите клапан, заглушку, пружину и впитывающую губку. При протечке вода попадает в резервуар с абсорбентом, который разбухает и запускает родник. Это, в свою очередь, блокирует вход клапана в шланг.

Отсутствие абсорбирующей системы очень существенное — она одноразовая. Если Аквастоп сработал один раз, вы не сможете разблокировать и повторно использовать предмет. Придется полностью менять защиту.

Электрический или электромагнитный. Шланг снабжен одним или двумя клапанами и защитным кожухом. Обтекая кожух, вода сразу же попадает в поддон. Он запускает поплавок и блокирует клапан.

Интересно! Система электронно-абсорбционного типа работает в 99% случаев. Только 8 шансов из 1000, что машина протечет. Механическая защита срабатывает на 85%, то есть вероятность протечки 147 на 1000.

Вы разобрались, что такое Аквастоп.Теперь выясняем, что делать при протечке и как заменить.

Ремонт и замена своими руками

При встраивании техники пользователи часто сталкиваются с трудностями при установке шланга с защитой. Его корпус достаточно массивный и не везде влезает, а вот длину увеличить невозможно. Но если с подключением справились, как узнать, сработал ли Аква-Контроль и пора действовать?

В машинах Bosch на дисплее отображается код ошибки E15. Интерпретация: перелив воды в системе или работа «Аквастопа».Тогда вы сразу сможете проверить дизайн.

Но если ошибки нет и вода не поступает в бункер, проверьте клапан:

Закройте запорный клапан.
Отсоедините шланг от корпуса ПММ.
Загляни в дырочку, можно фонариком выделить.
Если клапан расположен плотно к корпусу, произошла утечка.
На некоторых моделях срабатывает индикатор утечки.

Требуются дополнительные доказательства утечки? Затем загляните в поддон посудомоечной машины.Если есть вода, опасения подтвердились.

Заменить и подключить Аквастоп очень просто. Не забывайте, что простую механическую конструкцию менять не нужно. Сожмите пружину до щелчка. Все, продолжаем работу в обычном режиме.

Для замены снимите старый шланг и прикрутите новый. В случае электромагнитной системы подключите провод.

Позаботьтесь о посудомоечной машине. Перед покупкой изучите технические характеристики, узнайте о наличии полной или частичной защиты корпуса.

Посмотрите видео о

Как устранить неполадки в посудомоечной машине Bosch, которая не заполняется водой | Руководства по дому

Лори Бреннер Обновлено 14 декабря 2018 г.

Когда вы запускаете цикл мойки на посудомоечной машине Bosch, а она не работает, сохраняйте спокойствие. Это может быть что-то простое, особенно если вы его только что установили. Убедитесь, что шнур питания подключен правильно и автоматический выключатель не сработал. После этого, если водопроводная линия не была промыта перед установкой, внутри могут быть пузырьки воздуха, которые не позволяют воде течь через шланг с нужным давлением.Отсоедините линию подачи воды от посудомоечной машины и промойте через нее 2 галлона воды перед установкой шланга на место. Если это не помогло, устраните проблему с наполнением посудомоечной машины Bosch методом устранения.

Прерывание цикла

Посудомоечная машина Bosch не заполняет воду, если предыдущий цикл был прерван. Перезагрузите посудомоечную машину, нажав и удерживая кнопку «Пуск» не менее трех секунд. В зависимости от модели посудомоечной машины Bosch, вы также можете нажать кнопку «Отмена-Сброс», чтобы перезагрузить посудомоечную машину.Выберите новый цикл и нажмите «Старт».

Водоснабжение

Проверьте линию подачи воды под раковиной. Если он был выключен по какой-либо причине и по ошибке выключен, посудомоечная машина не сможет наполниться водой, даже если устройство включится. Ищите перегиб в линии подачи воды. Если вы его найдете, закройте водяной кран и удалите шланг и перегибы. Подсоедините шланг подачи воды и включите вентиль.

Фильтр для шланга

Большинство посудомоечных машин Bosch имеют небольшой фильтр внутри конца шланга, чтобы предотвратить попадание осадка из вашей воды внутрь посудомоечной машины.Отсоединив шланг для подачи воды, извлеките фильтр из шланга, тщательно очистите его от любых отложений железа или отложений и замените. Установите на место шланг и снова откройте кран подачи воды.

Давление воды

Убедитесь, что давление воды достаточно для работы посудомоечной машины. Возьмите контейнер на 1 галлон и откройте кран, чтобы наполнить его. Если напор воды достаточен для работы посудомоечной машины, емкость должна заполниться в течение 30 секунд. Если наполнение галлонового контейнера занимает больше времени, возможно, у вас недостаточно давления в системе подачи воды для эффективного использования посудомоечной машины.

Вода для сбора воды

Посудомоечная машина не выполняет наполнение для нового цикла, если она не сливала воду из последнего цикла. Если вы открыли посудомоечную машину и обнаружили внутри лужу с водой, найдите ловушку для крупных предметов в центре нижней части посудомоечной машины. Снимите нижний лоток, чтобы получить доступ к ловушке для крупных предметов. Поверните верхнюю часть ловушки для крупных предметов на четверть оборота против часовой стрелки и поднимите ее. Тщательно очистите сетчатый фильтр. Удалите из зоны фильтра любые крупные предметы, такие как зубочистки, кости, битое стекло или остатки пищи.Очистите большой сетчатый экран, который окружает ловушку для крупных предметов, прежде чем устанавливать все в порядке, обратном удалению. Закройте дверцу, чтобы проверить, сливается ли вода из посудомоечной машины. Если это так, вы можете начать следующий цикл.

Впускной клапан для воды

Внутри нижней передней части посудомоечной машины за откидной панелью находится впускной клапан для воды, работающий от электричества. Выньте шнур питания Bosch из розетки или отключите питание устройства с помощью автоматического выключателя. Снимите защитную панель, открутив два винта с каждой стороны.Открутите винты, удерживающие панель передней дверцы на месте изнутри посудомоечной машины; потяните дверную панель вниз и отложите в сторону. Закройте дверь, чтобы получить доступ к впускному клапану воды. Клапан подачи воды имеет два провода, которые подключают его к электрической цепи устройства. Убедитесь, что они надежно закреплены. Также проверьте клапан на предмет повреждений или утечек. Если она повреждена, купите деталь, используя правильный номер модели для вашей посудомоечной машины, и замените ее; в противном случае обратитесь к специалисту по ремонту бытовой техники, который сделает это за вас.

Поиск и устранение неисправностей посудомоечной машины Bosch

Немецкое качество бытовой техники неоспоримо. Однако иногда агрегаты такого качества по каким-то причинам ломались. Многие домашние мастера успешно проводят самостоятельный ремонт посудомоечных машин Bosch. Самое главное — правильно определить причину поломки и устранить все ее последствия.

Возможные технологические заболевания

Некоторые пользователи звонят в сервисные центры даже при самых простых проблемах.Как правило, такие пользователи совершенно не разбираются в сложностях бытовой техники. Собственно, многие проблемы они могут решить сами:

вода не попадает в агрегат;
вода не сливается;
устройство выходит из строя при включении.

В перечисленных случаях вы можете попробовать реанимировать технику самостоятельно. Сначала проверьте, открыт ли водопроводный кран, и проверьте плотность закрытия двери. Затем осмотрите розетку, так как она может вызвать неисправность.Проблемы с водой связаны с засорением фильтров или стыков в системе слива. Если там все нормально, нужен специалист для диагностики всех узлов.

Сработал Аквастоп

На дисплее устройства отображается код ошибки E15? Этот код сигнализирует о том, что где-то есть утечка, поэтому забор воды прекратился. И это довольно распространенная «болезнь» посудомоечных машин этой марки. Тем не менее, пользователь может легко решить проблему. Отключите его от сети, затем осторожно наклоните корпус устройства, чтобы слить воду из поддона.Поплавок датчика вернется в исходное положение.

Если появляется код ошибки E15, осторожно перемещайте прибор в разных направлениях. Во многих случаях он заставляет сбойный плавающий объект вернуться в исходное состояние. Соответственно, код исчезнет с дисплея.

Вторая распространенная «болячка» — это прокладки на стыке заливного шланга с системой агрегата и водопроводной трубы. Если пользователь установит эти детали неправильно, вода будет протекать. Так что при настройке машины внимательно читайте инструкцию.

Посудомоечная машина не включается

В первую очередь подозрение падает на механизм кнопки включения. Хотя он рассчитан на 1 миллион включений, он может выйти из строя из-за слабых контактов. Если домашний мастер умеет обращаться с мультиметром, то тут и нечего делать. Проверьте петлю в группах контактов, чтобы убедиться, что они работают правильно.

Стоит проверить силовой кабель и розетки. Иногда ремонт Bosch начинается именно с этих вещей. Если все в порядке, то нужно протестировать модуль управления.Но дома с этой задачей не справишься. Итак, вам нужен мастер из сервисного центра, который демонтирует нужную деталь и испытает ее в лаборатории.

Устройство не запускается после запуска

Современные модели сообщают код неисправности, и пользователь должен выяснить его причину. Такая система довольно удобна. Осталось только отремонтировать посудомоечную машину, ориентируясь на приговор, вынесенный прибором. Но неисправности термостатов, датчиков, циркуляционного насоса, системы управления могут нарушить ваши планы.

Накопленная и отведенная вода в н.у.м.

Одна причина, которую мы подробно проанализировали: она связана с системой Aquastop. Вторая причина — засорение фильтра. Пользователи легко справятся с его очисткой даже без специальных знаний техники. Для этого открутите шланг заправочного клапана, аккуратно вытащите сетчатый фильтр и промойте его под проточной водой.

Заливной клапан, расположенный за фильтром, тоже может сломаться, но вы не сможете его отремонтировать. Единственный способ — заменить вышедший из строя элемент новым.Попробуйте найти в интернете видео по установке детали, их очень много.

Иногда бывает: вода попадает в агрегат, но машина зависает в режиме полоскания. В этом случае причин всего три:

Засорение сливного фильтра — решаем сами.
Сливной шланг перекручен.
Насос требует ремонта или замены.

В первом случае все просто. Фильтр грубой очистки расположен в нижней части рабочей камеры (бака).Вы увидите расположенный рядом фильтрующий элемент тонкой очистки. Снятие и чистка займут не более 10 минут.

Состояние шланга можно узнать, посмотрев за устройство и визуально определив его положение. Если все в порядке, проблема не в этом. Чтобы добраться до помпы, придется разобрать практически весь прибор, так как он находится в самом низу. Кроме того, вам придется переворачивать посудомоечную машину вверх дном. Типичные неисправности насоса связаны с засорением посторонними предметами.Поэтому пластиковая крыльчатка часто ломается или вращается на оси из-за блокировки посторонним предметом.

Важно! Замена помпы относится к достаточно сложным ремонтным работам посудомоечной машины. Итак, оцените свои возможности, прежде чем приступить к разборке оборудования.

Перед заменой сливного насоса лучше проверить шлейф по напряжению питания провода. Это позволяет убедиться в их целостности. Если вы обнаружили дефект или поломку, то замените его, но соблюдайте значение сечения.

Плохое качество мытья посуды

Довольно часто пользователи жалуются на некачественное мытье посуды. Во многих случаях причина кроется в том, что пользователь установил неправильный режим работы. Также неисправность может относиться к засорению форсунок или другим досадным поломкам.

Весь расчет качества промывки основан на форсунках коромысел. Иногда расход превышает 150 км / ч. Таким образом, эти основные элементы рабочей зоны из-за сильного давления вращаются и эластичными форсунками вымешивают всю грязь и остатки пищи с посуды.

К основным причинам слабого давления относятся:

забитые отверстия на коромыслах;
засорен фильтр грубой или тонкой очистки. Из-за этого в бак не возвращается нужное количество воды для обеспечения нормального давления;
— временный износ рабочего колеса циркуляционного насоса. Таким образом, он не может гарантировать нормальное давление;
малые обороты двигателя из-за износа подшипников и их биения.

Очистить форсунки на коромыслах не составит труда любому пользователю.Не требует физической силы. Напротив, при извлечении хрупкого предмета его лучше не применять. Промойте отверстия проточной водой. Если есть инородные включения, аккуратно удалите их зубочисткой.

Совет по хозяйству! Чем больше остатков пищи вы удалите с тарелок перед тем, как положить их в корзины, тем меньше будет забиваться фильтры и отверстия насадок. Таким образом, вы забудете о срочном ремонте.

Посторонний шум

Иногда пользователи жалуются на появление посторонних шумов при работе бытовой техники.Как только вы столкнетесь с такой проблемой, выключите посудомоечную машину и приступайте к устранению неполадок. В противном случае ремонт прибора будет стоить денег.

В данном случае алгоритм поиска следующий:

причина может быть в подшипниках циркуляционного насоса. Вода просачивалась через сальники, вызывая все неприятные последствия. Иногда пользователю необходимо заменить насос;
дренажный насос может также издавать посторонние звуки в случае перегрузки или поломки рабочего колеса;
коромысла и система их крепления, хотя такая неисправность встречается очень редко.

В посудомоечной машине нет других источников посторонних звуков.

Без нагрева воды

Специалисты по ремонту посудомоечных машин Bosch часто сталкиваются с такими проблемами. Но обычный пользователь без специальных знаний и навыков с этим не справится.

В первую очередь надо работать мультиметром в разных режимах, в частности омметром.

Необходимо проверить исправность ТЭНа. Его сопротивление не должно превышать нескольких десятков Ом.Если цифры больше, можно точно подтвердить наличие разрыва. Вам нужно поменять ТЭН. Термостат также подлежит проверке, как и вся проводка, подающая ток на нагреватель. Отсутствие тока говорит о том, что необходимо проверить шлейф на соответствующих выходах блока управления. Если их нет, значит проблема связана с модулем. Вызов специалиста неизбежен, домашний мастер в этом случае не поможет.

Без сушки посуды

Если машина оборудована сушилкой конденсационного типа, проверьте ополаскиватель.Это сильно влияет на качество сушки посуды, из-за чего лишняя вода стекает на дно емкости. Сушка происходит естественным путем и нечего ломать.

В некоторых режимах не работает, поэтому перед закипанием перечитайте инструкцию. Turbo Drying имеет более сложную систему. Он состоит из нагревателя, через который вентилятор нагнетает горячий воздух в рабочий отсек. Поэтому пользователь должен проверить оба элемента.

Перед этим проверьте проводку на целостность и электронный модуль на выход сигнала.Ремонт обоих элементов несложный. Первый можно заменить, т. К. Нагревательные элементы не ремонтируются. А другой требует разборки и дальнейшего анализа.

Утечка тока

Поражение машины электрическим током чрезвычайно опасно для всех людей, живущих в квартире. Это первый сигнал о том, что где-то внутри пробита изоляция проводки или неисправен нагревательный прибор. Поэтому короткое замыкание на корпус.Итак, вам нужна тщательная проверка всей электрической системы. Мы уже писали, как проверить петлю на элементе. Наряду с этим, таким же образом проверьте всю проводку и другие электрические компоненты.

Посудомоечная машина зависает

После загрузки грязной посуды устройство не набирает воду, даже зависает и не реагирует на нажатия. Как отремонтировать оборудование:

Проверить дверной замок. Возможно забилось отверстие, в которое входит защелка замка.Попробуй почистить.
При частом использовании кнопка «Пуск» может выйти из строя. Попробуйте разобрать панель управления и вернуть кнопку на место.
Самая серьезная неисправность — это модуль управления. Только мастер сможет провести его диагностику и качественный ремонт.

Если посудомоечная машина закрыта нормально, но цикл мойки не начинается, датчик уровня может сломаться. Ремонтировать не получится, поможет только полная замена.

Ремонт посудомоечных машин Bosch обойдется пользователям намного дешевле, если они сделают это самостоятельно.Вызов специалиста сервисного центра стоит довольно дорого.

Согласно статистике, техника Bosch занимает лидирующие позиции в мире по затратам на ремонт. Кроме того, запчасти тоже очень дорогие. Сделав все ремонтные работы своими руками, вы сможете сэкономить приличную сумму денег. Лучше потратиться на более приятные дела в своей жизни.
