Как правильно пользоваться шуруповертом: советы для новичков

Начинающим мастерам, сборщикам мебели дрель-шуруповерт помогает быстро и качественно выполнить работу. При этом многие покупатели абсолютно не знакомы с особенностями эксплуатации инструмента, большое количество разнообразных кнопок нередко вводит их в ступор. Не каждого новичка спасает инструкция, присутствующая в комплекте, поэтому эксперты расскажут, как пользоваться шуруповертом, чтобы достичь ожидаемого эффекта.

Содержание

1. Подготовка к работе
2. Смена насадок
3. Установка крутящего момента
4. Направление вращения патрона
5. Как правильно сверлить
6. Как пользоваться аккумулятором
7. Советы женщинам по работе с шуруповертом
8. Выводы

Подготовка к работе

Перед началом использования агрегата нужно понять, как устроен шуруповерт. У всех моделей практически идентичная конструкция – пистолетная форма, рассчитанная на работу одной рукой. Пусковой курок расположен так, чтобы пользователь мог усилием нажатия регулировать скорость вращения шпинделя.

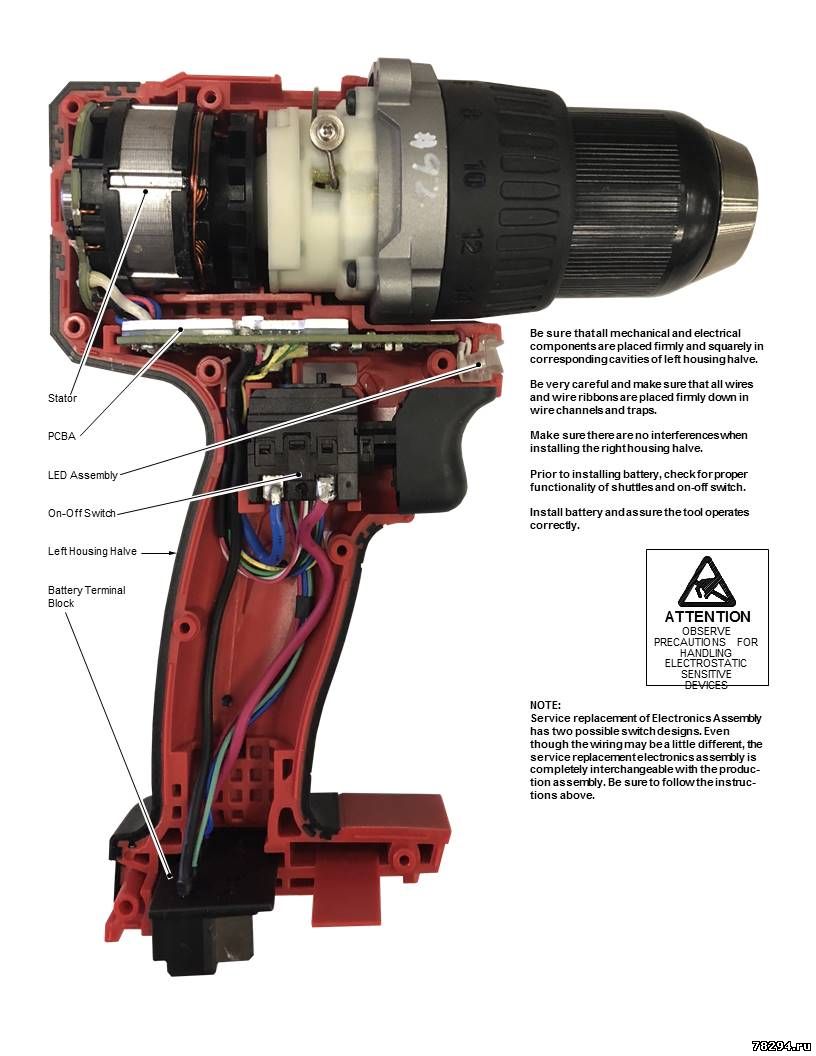

Устройство шуруповерта

Источником питания инструмента может выступать электрическая сеть или аккумулятор. К плюсам первых относят высокую мощность, вторые отличаются мобильностью, удобством эксплуатации вне помещений. Для продления периода непрерывной эксплуатации многие производители комплектуют агрегат запасным АКБ. В набор также могут входить насадки (количество варьируется от ценовой категории) и транспортировочный кейс.

Перед покупкой многие задают вопрос, что может делать шуруповерт. В его функции входит вкручивание/извлечение крепежных элементов. Если предусмотрен режим дрели, то и сверление отверстий в разных материалах. Поэтому для начала пользователю нужно определить цель использования инструмента, а затем выполнить следующие действия:

1. Если агрегат аккумуляторный, то нужно его зарядить до 100%. Предварительно нужно ознакомиться с правилами зарядки, описанными в инструкции, что предотвратит преждевременный выход источника питания из строя.
2. Подобрать и установить соответствующую насадку. Биты применяют в режиме шуруповерта. Они отличаются формой наконечника (прямая, крестообразная). Крепятся непосредственно в патрон или с помощью магнитного переходника. Спиральные сверла предназначены для сверления дерева, металла, пластмассы, гипсокартона. При работе с бетоном, кирпичом или камнем выбирают варианты с твердосплавным наконечником. Отверстия большого диаметра получают с помощью перьевых сверл.
3. Настроить режим «завинчивание» или «сверление». Ступень крутящего момента выбирают только в первом случае. На верхней части корпуса присутствует переключатель скоростей. Для вкручивания крепежей используют первое положение, для сверления отверстий – второе, при котором частота вращения патрона увеличивается в 2 раза.

Предварительно рекомендуют сделать несколько оборотов вхолостую, чтобы проверить соответствие скорости и направления кручения насадки.

Смена насадок

Во время домашних ремонтных работ или других операций мастеру нередко приходится выполнять смену насадки. Чтобы данная процедура не затягивала процесс, нужно знать, как закрепить в шуруповерт биту, сверло или отвертку правильно.

Оснастка фиксируется в специальном элементе, который называется патроном. Выбранная насадка зажимается вручную, с помощью специального ключа или автоматически (без использования последнего). Способ крепежа определяется типом патрона.

Разновидности патронов

В большинстве моделей используется быстрозажимной вариант держателя оснастки. Для проведения процедуры одной рукой вставляют насадку между раскрытыми кулачками, а другой медленно нажимают на курок. При этом гильза будет вращаться по часовой стрелке. В моделях с ключевым патроном новую оснастку вставляют в гнездо и поворачивают в том же направлении до упора.

Для извлечения сверла или биты инструмент переключают на реверс, фиксируют патрон и нажимают кнопку «Пуск». Кулачки при этом разжимаются, а насадка легко извлекается.

Убедиться, что сверло или бита плотно зажата в патроне, можно путем включения инструмента в холостом режиме. При правильной установке насадка не будет колебаться и отклоняться.

Цены в интернет-магазинах

Установка крутящего момента

Перед выполнением данной операции нужно понимать, как работает шуруповерт. Крутящий момент представляет собой силу, с которой крутится патрон. Чем выше ее значение, тем большее сопротивление способен преодолеть агрегат.

Регулировка крутящего момента позволяет настраивать мощность инструмента с учетом плотности материала, в который нужно засунуть крепеж. При высоких показателях агрегат позволяет быстрее и глубже закрутить болт, саморез в рабочую поверхность. Выбор силы осуществляется путем прокрутки кольца с градуированной шкалой, расположенного возле патрона, до необходимого показателя (в зависимости от модели диапазон регулировки варьируется от 1 до 22 позиций).

Начинающие мастера не всегда понимают, как переключить шуруповерт в нужный режим крутящего момента. Эксперты рекомендуют начинать с наименьшего значения. Для несложных задач по типу вкручивания короткого шурупа в мягкую древесину достаточно малого или среднего усилия. Если крепеж не проходит, то нужно увеличить момент затяжки. При работе с плотным деревом лучше установить максимально возможное число.

В конструкции ряда шуруповертов присутствует датчик, который автоматически настраивает нужный крутящий момент.

Направление вращения патрона

Во всех моделях предусмотрен механизм, с помощью которого осуществляется смена направления вращения патрона. Данная функция называется «реверс». Она позволяет откручивать ранее ввинченные крепежи.

Чтобы понять, как включить шуруповерт в режим реверса, нужно знать особенности его конструкции. Двухпозиционный переключатель, видимый с каждой стороны корпуса, расположен рядом с пусковой кнопкой. На нем присутствуют стрелки – вперед и назад. При среднем положении переключателя происходит блокировка инструмента (используется при замене насадок).

Вкручивание шурупов и винтов осуществляется по часовой стрелке, а открутить их можно при переключении вращения патрона в обратную сторону. Если агрегат включен, но не работает, то нужно проверить правильность установки переключателя «реверс».

Обратный ход переключают только после полной остановки мотора шуруповерта.

Как правильно сверлить

При выборе инструмента многих покупателей интересует вопрос, можно ли шуруповертом сверлить. Наличие функции дрели предусмотрено в большинстве современных моделей. На регулировочном кольце таких агрегатов присутствует специальный значок в виде сверла.

Представленный план действий подскажет, как шуруповертом просверлить нужное отверстие:

• совместить значок «сверло» на регулировочном кольце со стрелкой на корпусе;
• подготовить нужную насадку и зафиксировать ее в патроне;
• взять агрегат главной рукой, разместив указательный палец на кнопку «Пуск»;
• второй рукой прочно держать корпус строго перпендикулярно к рабочей поверхности;
• сверление начнется при нажатии на курковый выключатель;
• для ускорения продвижения сверла в материал на агрегат можно немного надавливать.

При вкручивании крепежа в деревянную поверхность инструмент нужно периодически останавливать для чистки сверла от стружки. Для получения отверстия большого диаметра сначала делают дырку малого размера соответствующей насадкой, а затем выбирают более толстую. Это исключает появление трещин на материале.

Для сверления бетона или кирпича используется агрегат с ударным механизмом. Как правильно пользоваться шуруповертом, описано выше. Единственное отличие заключается в наличии значка «молоток» на регулировочном кольце, которое и совмещают со стрелкой.

Цены в интернет-магазинах

Как пользоваться аккумулятором

Источником питания аккумуляторных моделей выступает никель-кадмиевая (Ni-Cd) или литий-ионная (Li-ion) батарея. Чтобы понимать, как работать шуруповертом с аккумулятором первого типа, нужно знать плюсы и минусы последнего.

К достоинствам относят низкую цену, большое количество циклов заряда-разряда, возможность эксплуатации при низких температурах. Недостатками выделяют потерю 8-10% емкости при хранении, «эффект памяти». При каждой зарядке не полностью разряженного источника питания его емкость будет постепенно уменьшаться. Если АКБ долго не эксплуатировать, то к работе он будет готов после 5 циклов заряда-разряда.

Литий-ионные образцы привлекают отсутствием «эффекта памяти». Их можно заряжать при любой степени разряда. К достоинствам относят небольшой вес, низкий уровень саморазряда (до 5% в месяц), скорость зарядки. Основными недостатками выделяют высокую цену и быстрый разряд при температуре ниже 0 градусов. Хранить такие АКБ нужно при половинном уровне заряда.

Как пользоваться дрелью-шуруповертом на аккумуляторе, подробно описано в инструкции по эксплуатации агрегата. Даже самые дорогие модели могут работать на одном заряде не более 2 ч, поэтому многие производители комплектуют инструмент запасным источником питания.

Цены в интернет-магазинах

Заряжается АКБ с помощью обычного или импульсного зарядного устройства. Скорость восполнения емкости в первом случае составляет 2-6 ч, во втором – не более 1,5 ч. В некоторых моделях предусмотрена быстрая зарядка – 30 мин. Подсоединяя аккумулятор к зарядному устройству, нужно контролировать правильность совмещения полярности на каждом предмете. О начале процесса заряда свидетельствует свечение красного светодиода, об окончании – включение зеленого.

Современные АКБ оснащены защитой от перегрева, поэтому их можно оставлять на зарядке, не опасаясь преждевременного выхода из строя, долгое время. При этом эксперты не рекомендуют, чтобы процесс длился более 24 ч.

Советы женщинам по работе с шуруповертом

Не всегда прикрепить или открутить крепеж в доме может мужчина. Интерес о том, как использовать шуруповерт, нередко возникает у женщин. Первым делом эксперты рекомендуют выбрать легкую и компактную модель.

Затем нужно ознакомиться с инструкцией, в которой описано, как крутить шуруповертом крепежи в материалы разной плотности, чтобы достичь нужного результата. Изучив правила настройки, установки насадок, женщина должна не забывать, что использование агрегата требует физической силы. При работе инструмент лучше держать обеими руками и быть предельно внимательной.

Не стоит забывать и о правилах безопасности:

• начинать работу только после настройки агрегата и установки правильной насадки;
• избегать попадания внутрь корпуса жидкости, песка, строительной пыли и стружки;
• выполнять операции в помещении с хорошей освещенностью;
• периодически очищать и смазывать патрон;
• одевать рабочую одежду и защитные очки.

Если женщина планирует часто эксплуатировать инструмент, то лучше заранее узнать, как раскрутить шуруповерт. Это обеспечит правильный уход за агрегатом, исключить многочисленные поломки.

Выводы

Многие слышали или знают, как можно использовать шуруповерт, для чего он предназначен. При этом, держа в руках инструмент, возникает множество вопросов об особенностях его эксплуатации. Представленная информация поможет понять, как использовать шуруповерт, отрегулировать настройки, заменить насадки, правильно вкручивать крепежи и сверлить отверстия. Соблюдение указанных правил повысит качество выполняемых работ.

Как работает шуруповерт и конструкция инструмента — что надо знать при использовании – Мои инструменты

Содержание

• 1 Как устроен шуруповерт или конструкция прибора
• 2 Принцип работы шуруповерта от А до Я разбираемся как работает инструмент
• 3 Как работает аккумулятор на автономных шуруповертах
• 4 Как работает зарядное устройство и его схема
• 5 Кнопка шуруповерта принцип работы и конструкция
• 6 Двигатель на шуруповерте и как он работает
• 7 Как работает редуктор шуруповерта
• 8 Как работает механизм трещотки на шуруповерте
• 9 Принцип функционирования патрона
• 10 Как правильно работать шуруповертом инструкция
• 11 Особенности правильного хранения с целью увеличения срока службы

Трудно представить арсенал домашнего мастера без шуруповерта. Этот инструмент способен заменить отвертки, гаечные ключи и дрели. Конструктивно он состоит из двух основных частей — электрической и механической, посредством которых происходит выполнение полезной работы. Многие владельцы не знают всех его возможностей, и тем более, как работает шуруповерт. Именно в вопросе принципа работы надо разобраться подробно, чтобы не только оценить способности прибора, но и облегчить выполнение его ремонта.

Как устроен шуруповерт или конструкция прибора

Рассматриваемый вид инструмента работает по принципу превращения электрической энергии в механическую, тем самым совершая полезную работу. Исходя из этого, шуруповерты классифицируются на сетевые и аккумуляторные. Популярностью пользуются аккумуляторные модели за счет их портативности, однако сетевые также имеют преимущество — это высокая мощность по сравнению с аккумуляторными. Сетевые шуруповерты еще называют дрелями, так как ими можно не только завинчивать крепежные изделия, но и сверлить дерево и металл.

Это интересно! Близким родственником аккумуляторных шуруповертов являются гайковерты, которые имеют не только одинаковое устройство, но и принцип работы.

Внешнее устройство сетевых и аккумуляторных моделей практически идентичное, за исключением незначительного отличия. Это отличие заключается в присутствии батареи на портативных инструментах, а также наличие провода для подключения в розетку на приборах сетевого типа. Внутреннее устройство имеет больше отличий, однако, принцип работы шуруповертов сетевого и аккумуляторного типа одинаковый. Главными конструктивными элементами рассматриваемых устройств являются:

1. Корпус из ударопрочного пластика
2. Патрон (обычно быстрозажимного типа)
3. Кнопка, выключатель или курок для запуска инструмента
4. Переключатель режимов направления движения исполнительного органа — реверс
5. Регулятор скорости в виде переключателя
6. Регулятор силы момента — более известен, как трещотка

Чтобы понимать устройство, ниже представлено фото с описанием каждого элемента. Работа прибора основывается на следующих деталях, которые находятся внутри корпуса:

• Электромотор коллекторного или бесколлекторного типа
• Шестеренчатый механизм в виде планетарного редуктора
• Предохранительная муфта с регулятором усилия — исключает заклинивание и перегрев мотора, предотвращая тем самым выход его из строя

В зависимости от модели инструмента, они также дополнительно могут оснащаться подсветкой, индикацией заряда батареи или LED-дисплеем. В конструкции корпуса могут быть пазы для размещения сменных бит, что облегчает эксплуатацию прибора.

Это интересно! В сетевых шуруповертах применяются коллекторные двигатели переменного тока 220В, а в аккумуляторных используются, как коллекторные, так и бесколлекторные моторы постоянного тока. Сразу надо отметить, что бесколлекторные модели встречаются реже, так как их стоимость в 2 раза выше моделей с графитовыми или медными щетками.

Принцип работы шуруповерта от А до Я разбираемся как работает инструмент

Популярными являются модели аккумуляторного типа, поэтому на их примере и разберем принцип работы шуруповертов. Зная устройство и конструкцию шуруповерта, не составит большого труда выяснить, как же работает этот прибор. Однако часто даже опытные мастера спотыкаются при ответах на вопросы — для чего нужна трещотка, как работает кнопка и почему на шуруповертах используются именно планетарные редукторы, а не обычные. Рассмотрим подробный принцип работы шуруповерта, и выясним все ответы.

1. Начинает работать прибор при нажатии на кнопку, которую еще называют выключателем. Однако выключатели (не имеют опции регулирования скорости) обычно используют на болгарках, а на шуруповертах применяются кнопки со встроенным регулятором оборотов. Принцип работы регулятора простой — чем сильнее сила нажатия на курок, тем выше скорость вращения патрона
2. Чтобы патрон начал вращаться при нажатии на пусковую кнопку, необходимо обеспечить подачу постоянного тока на электромотор. Для этого применяется аккумулятор, который выступает в качестве источника. Он состоит из набора банок, которые соединены последовательно, что в совокупности позволяет получать напряжение от 9 до 24В
3. Аккумулятор на шуруповертах является съемным, что позволяет не только подзаряжать его, но и менять при разрядке. От аккумулятора ток подается на кнопку включения. Если батарея разрядилась или испортилась, то шуруповерт может работать от автомобильного аккумулятора
4. Кнопка имеет сложную конструкцию неразборного типа. В кнопке замыкаются контакты, а также меняется полярность напряжения, поступающего на контакты электромотора
5. На кнопку подведено два провода от аккумулятора, которые замыкаются, и отходят на контакты коллекторного мотора постоянного тока. В конструкции кнопки имеется элемент, который отвечает за регулировку вращения патрона в зависимости от силы нажатия на курок — так называемый плавный пуск
6. На коллекторный двигатель поступает постоянный ток, который подается на обмотку ротора. Роль статора в двигателе выполняют постоянные магниты, посредством которых и происходит вращение ротора. К валу ротора крепится шестерня, момент вращения от которой передается на редуктор
7. Редуктор планетарного типа на шуруповерте состоит из набора шестерней с внутренним и наружным расположением звеньев. Посредством шестерней происходит передача крутящего момента от двигателя на патрон инструмента
8. Редуктор соединен с валом, на который крепится патрон. В губках цангового устройства фиксируется рабочая насадка — сверло, бита и прочие
9. Кроме этих элементов, в конструкции шуруповерта имеется трещотка или регулятор силы прижима с предохранительной муфтой
10. Предохранительная муфта исключает вероятность заклинивания вала, например, при сверлении или завинчивании шурупа. Отсутствие предохранительной муфты способствует тому, что может сгореть обмотка ротора вследствие увеличения нагрузки
11. Регулятор силы момента служит для обеспечения эффективного воздействия на обрабатываемые поверхности. Он исключает проворачивание патрона относительно вала, исключая увеличение нагрузки. Наличие регулятора позволяет завинчивать крепления с определенным моментом

Все эти устройства являются составными элементами шуруповерта. Рассмотрим подробно каждый элемент инструмента, а также его конструктивные особенности, что позволит разобраться в вопросе о том, как работает шуруповерт. Ниже на видео показан подробный принцип работы шуруповерта-дрели.

Как работает аккумулятор на автономных шуруповертах

Аккумулятор является источником, посредством которого в движение приводится электромотор. В конструкции аккумулятора используются цилиндрические банки из никель-кадмиевым или литий-ионным заполнением (есть еще металл-гидридные). Каждая банка выдает напряжение от 1,5 до 4 Вольт, что зависит от типа ее заполнения. Каждая банка соединяется между собой последовательно, поэтому в итоге напряжение каждой банку суммируется. Это напряжение передается через контакты на инструмент.

В зависимости от количества банок внутри батареи шуруповерта, аккумуляторы способны выдавать напряжение от 9 до 24В. Наиболее популярными являются модели на 12В-14В. Маломощными являются 9-вольтовые шуруповерты, а к высокомощным принадлежат приборы с напряжением питания от 18В до 24В. Кроме напряжения, аккумуляторы имеют еще один важный параметр — это емкость. Емкостью называется количество заряда, которое способен выдавать аккумулятор за соответствующий промежуток времени. Чем больше емкость, тем дольше способен работать шуруповерт без подзарядки. Для зарядки АКБ применяются специальные зарядные устройства, принцип работы которых необходимо рассмотреть.

Как работает зарядное устройство и его схема

Зарядное устройство для шуруповерта представляет собой блок с микросхемой, сетевым проводом и выводными контактами. Принцип работы зарядного шуруповерта заключается в следующем:

• Посредством сетевого провода подается напряжение на блок
• В блоке происходит преобразование переменного напряжения в постоянное. Достигается за счет использования выпрямительного моста
• Кроме преобразования напряжения, происходит также его понижение до соответствующего уровня в 9 — 24В. Реализуется за счет трансформатора или инвертора
• Способность восполнения заряда АКБ зарядным устройством основывается на величине выходной силы тока
• Именно от величины тока зависит не только возможность восполнения заряда батареи, но и продолжительность зарядки

Схема работы зарядки показана на фото ниже.

Имея представление о том, как работает зарядное устройство на шуруповерте, не составит труда отремонтировать его.

Кнопка шуруповерта принцип работы и конструкция

Напряжение от АКБ подается на двигатель через кнопку. Кнопка используется не только в качестве устройства для замыкания контактов.

На кнопку возлагаются следующие задачи:

1. Замыкание контактов проводов «плюс» и «минус», за счет которых подается питание на двигатель
2. Реверс — смена полярности контактов проводов, поступающих на двигатель. Это позволяет обеспечивать вращение вала двигателя в разных направлениях
3. Регулировка скорости в зависимости от усилия нажатия на кнопку пуска

Задача кнопки в том, чтобы обеспечить плавную подачу напряжения на двигатель инструмента при нажатии пускового курка.

Двигатель на шуруповерте и как он работает

Принцип работы коллекторного и бесколлекторного (бесщеточного) двигателя отличаются. Наиболее популярны на шуруповертах моторы коллекторного типа. Их преимущество в невысокой стоимости, а недостаток в наличии расходного элемента — это щетки. С течением времени при эксплуатации прибора происходит износ щеток, поэтому в один момент можно обнаружить, что мотор перестает работать. Часто такая поломка владельцем инструмента воспринимается, как сгорание обмотки ротора, однако достаточно заменить щетки или почистить (обычно медные), чтобы прибор возобновил свою работу. Графитовые или угольные щетки применяются на сетевых электроинструментах.

В коллекторном двигателе на обмотку ротора подается ток через щеточный узел. При протекании тока наводится электродвижущая сила, тем самым ротор из обмотки превращается в магнит. Вокруг ротора расположен статор в виде двух пластин из магнита. Противодействие двух магнитов (ротора и статора) способствуют возникновению силы отталкивания, что и приводит в итоге к тому, что ротор начинает вращаться. Силу вращения используют в полезных целях, чтобы привести в движение патрон инструмента с рабочими насадками. Так работают все коллекторные моторы, как сетевого, так и аккумуляторного типа. Отличие между ними лишь в том, что на сетевых приборах двигатель состоит из статора и ротора с обмотками.

Принцип работы бесколлекторного двигателя отличается тем, что вал соединяется со статором. Статор состоит из магнитов, и приводится в движение. Ротор при этом стоит на месте, и на него подается ток напрямую без щеток. В обмотке ротора наводится ЭДС, и теперь посредством силы противодействия происходит вращение подвижного элемента — статора. Бесщеточный мотор является более надежным и эффективным, так как в нем отсутствуют расходные элементы (щетки), а значит, он способен работать достаточно долго до момента перегорания обмотки. Есть у них недостаток — это высокая стоимость. Ниже схема, как работает бесколлекторный двигатель на шуруповерте.

Дороговизна бесколлекторных моторов шуруповертов заключается в сложности их устройства. Чтобы обеспечить вращение статора из магнитов, на обмотку ротора следует подключить не два, а три провода. Это необходимо для обеспечения фазосдвигающего эффекта, посредством которого наводится ЭДС. Для достижения такого эффекта применяются специальные устройства, обеспечивающие подачу напряжения со сдвигом фаз.

Это интересно! На патрон инструмента вращательный момент от вала электродвигателя передается посредством редукторного узла. Он позволяет уменьшить скорость и повысить силу момента.

Как работает редуктор шуруповерта

Редукторный механизм планетарного типа предназначен для снижения скорости вращения и увеличения силы момента. Состоит редуктор из набора шестерней. Они имеют разное количество зубьев, за счет чего происходит снижение скорости вращения до соответствующих значений.

В конструкции шуруповертов имеются переключатели, предназначенные для работы инструмента на разных скоростях:

• Первая — медленная, используется для завинчивания саморезов, винтов, а также резьбовых соединений
• Вторая — быстрая, при включении инструмента в режим «2» происходит вращение патрона со скоростью в 2 раза быстрее, чем на 1 скорости. В таком режиме прибор применяется для сверления металла и дерева. Сверлить бетон шуруповертом можно только в случае, если он имеет ударный режим. Обычно это ударные шуруповерты-дрели сетевого типа, обладающие высокой мощностью

Это интересно! Если подключить к валу двигателя шуруповерта патрон напрямую, то мотор быстро выйдет из строя. Редуктор не только способствует снижению скорости, но и предохраняет мотор от выхода из строя.

Редуктор состоит из ведущих и ведомых звеньев — шестерней. Ведущие шестерни называют «солнцем», а ведомые «водилом». Регулировка скорости происходит за счет механического переключения шестерней с большим количеством зубьев на малое. В итоге инструмент способен работать в двух режимах — сверление и завинчивание.

Это интересно! Отвечая на вопрос, почему на шуруповертах применяются планетарные редукторы, надо отметить, что они позволяют повысить силу момента и снизить скорость. С этой задачей сможет справиться обычный редуктор, поэтому кроме увеличения силы момента и снижения скорости до необходимого диапазона, планетарный редуктор обеспечивает плавный переход от вала мотора на патрон.

Как работает механизм трещотки на шуруповерте

В конструкции инструмента кроме редукторного механизма применяется также такое устройство, как регулятор силы момента с предохранительной муфтой. Эти два устройства являются взаимосвязанными, но имеют схожую конструкцию. Для начала выясним, зачем нужна трещотка и механизм регулировки силы момента, который отсутствует на дрелях и шуруповертах.

Шуруповерт предназначен для выполнения работ по завинчиванию саморезов и прочих крепежный изделий. При завинчивании саморезов в древесину требуется прилагать разное усилие, что зависит от длины крепежного изделия, а также типа древесины (твердости).

Для этого требуется прилагать усилие с разной степенью силы. В конструкции имеется механизм, который и называется трещоткой. Принцип работы этого механизма похож на моментный ключ. По достижению соответствующего усилия, которое устанавливается вручную, происходит проворачивание рукоятки относительно головки ключа. Рассмотрим, что собой представляет данный механизм на шуруповерте:

• Одна большая пружина или комплект пружин, за счет которых регулируется усилие прижима
• Штуцера или кулачки, которые служат для соединения с передаточным механизмом. В качестве штуцеров также применяются шарики с подшипников. На примере фото, которое расположено ниже, выступы размещены на пластине
• Канавки или пазы, посредством которых происходит соединение штуцера, с воздействующей на него пружиной

Для удобства восприятия, на наружной части устройства имеются обозначения в виде цифр от 1 до 24 и более. Чем больше цифр на корпусе регулятора усилия, тем выше настроечный диапазон. Чем сильнее пружины воздействуют на штуцера, тем больше усилие прижима. Переключение регулятора в режим большого значения позволяет завинчивать длинные саморезы в твердые породы древесины.

Регулятор силы прижима одновременно выполняет защитную функцию, за счет которой исключается вероятность заклинивания статора. Если заклинивает насадка, закрепленная в патроне инструмента, то в регуляторе происходит проскальзывание штуцеров по канавкам. Ротор при этом преодолевает усилие, однако не заклинивает. Отсутствие такого механизма привело бы к перегоранию обмоток ротора, за счет увеличения тока.

С целью защиты двигателя инструмента от его сгорания, в конструкции также применяется предохранительная муфта фрикционного типа. Ниже она представлена на фото, и срабатывает при заклинивании насадки. К примеру, выставлено максимальное усилие на регуляторе, в таком случае, если заклинит сверло, то с высокой долей вероятностью произойдет вырывание прибора из рук. Чтобы этого не случилось, используется защитная муфта, которая исключает вырывание инструмента из рук, а также предотвращает сгорание обмотки на роторе.

При заклинивании насадки в патроне происходит остановка ротора двигателя. Чтобы препятствовать такому заклиниванию, для этого в конструкции и применяется предохранительная муфта. Работает она только в одном режиме, когда исполнительный орган вращается в направлении направо. При вращении патрона налево муфта не срабатывает, что видно по фото выше. Обычно дополнительные предохранительные муфты используются на мощных шуруповертах от 14В. Ниже на фото разновидность регулятора усилия прижима шуруповерта, принцип работы которой аналогичен описанию.

Это интересно! Не на всех шуруповертах присутствуют предохранительные муфты, как как их роль играют регуляторы усилия.

Принцип функционирования патрона

Патроны на шуруповертах бывают двух типов — быстрозажимные и ключевые. Быстрозажимные более популярны, и они бывают одно и двухмуфтовыми. Ключевые более надежные, так как в них исключается вероятность проворачивания насадки. Ключевые исполнительные органы применяются обычно на дрелях, которые исключают проворачивание сверл с цилиндрическими хвостовиками. На шуруповертах используются обычно быстрозажимные, так как они достаточно надежно фиксируют насадки в виде бит, имеющих шестигранную конструкцию хвостовиков.

Ключевые и быстрозажимные патроны на шуруповертах имеют схожую конструкцию и принцип работы, который основывается на перемещении зажимных губок. В конструкции имеется три губки, которыми и фиксируются хвостовики рабочих насадок — сверла, биты, полировальные насадки и прочее.

Чтобы патрон служил долго, необходимо периодически вносить внутрь смазочные вещества, а также очищать рабочие органы от засорений. При выходе из строя губок, они не подлежат замене. При выборе патрона надо учитывать, что они отличаются по такому параметру, как диаметр хвостовиков насадок, которые можно закрепить в нем. Учитывать необходимо и диаметр отверстия для крепления на шуруповерте.

Патрон крепится к шуруповерту двумя резьбовыми зажимами. Первый зажим находится внутри, и представлен в виде четырехгранного (реже одногранного) винта, который имеет левую резьбу. Чтобы его выкрутить, необходимо крутить в правую сторону. После вывинчивания винта, необходимо открутить сам элемент, который закреплен на валу.

Принцип работы шуруповерта простой и незамысловатый, однако с ним следует разобраться всем, кто планирует произвести его ремонт, переделку, модернизацию и т.п. Зная принцип работы шуруповертови гайковертов, можно устранить любые поломки этих приборов, и вернуть инструмент в рабочее состояние.

Как правильно работать шуруповертом инструкция

Перед тем, как работать шуруповертом, надо изучить инструкцию и его назначение. Приборы отличаются по мощности, что говорит об их способностях. В инструкции указываются эксплуатационные способности агрегата. Шуруповерты от сети являются более мощными, поэтому их можно использовать для выполнения разных работ, и даже для сверление бетона.

Если купили шуруповерт, то надо научиться сначала им пользоваться. Это позволит не только выполнять качественно работы шуруповертом, но и исключить вероятность быстрого его выхода из строя. Итак, рассмотрим особенности применения шуруповерта, что позволит научиться правильно им работать.

1. Для сверления кирпича и бетона — сверлить обычным шуруповертом бетон или кирпич нельзя. Для этого в конструкции инструмента должна быть встроенная опция сверления с ударом, и если таковой нет, то прибор попросту бесполезен. Закрепить в патроне сверло с победитом не трудно, но вот при воздействии на бетон или кирпич, оно будет попросту ерзать, так как отсутствует ударная опция. Для таких целей применяются ударные дрели или перфораторы
2. Для сверления древесины — чтобы просверлить отверстие в дереве шуруповертом, необходимо воспользоваться специальными сверлами с пикой на конце. Максимальный диаметр сверления шуруповертом древесины составляет 20 мм. Все зависит от мощности прибора. При сверлении надо удерживать сверло строго под углом 90 градусов по отношению к сверлимой поверхности
3. Для сверления металла — для этого также применяются специальные сверла. Качество сверления зависит от заточки кромки. Сверлить металл шуруповертом можно до 10 мм. При выполнении работ надо учитывать, как пользоваться шуруповертом. Сначала необходимо с помощью керна сделать углубление, по которому будет направляться сверло. Чтобы исключить перегрев режущей кромки сверла, следует в процессе работы смазывать насадку специальным составом или водой. При этом надо учитывать, что воду надо подавать в процессе сверления, а не после. Если опустить горячее сверло в воду, то произойдет его потеря прочностных свойств, и оно быстро затупится. Держать сверло надо также строго под углом 90 градусов по отношению к обрабатываемой поверхности во избежание заклинивания насадки или ее поломки
4. Завинчивание саморезов — для этого в патрон крепится бита или переходник для бит. Закручивать и выкручивать крепежные элементы следует на первой скорости, что предотвратит поломку не только инструмента, но еще и бит. Обязательно необходимо подбирать правильно биты, в зависимости от типа конструкции шляпки крепежа. Кромки биты должны плотно входить в пазы крепежа, иначе в процессе они будут скользить, и стирать грани крепежа

Если перфоратор и дрель — это чисто мужские инструменты, то работать шуруповертом сможет даже женщина, например, когда нужно подкрутить винт или шуруп на полочке. Перед применением инструмента следует проверить наличие заряда аккумулятора. Затем надо в патроне закрепить рабочую насадку, и приступать к работе. Подробное описание, как эксплуатировать шуруповерт правильно, рассказано в видео материале.

Особенности правильного хранения с целью увеличения срока службы

Зная, как работают шуруповерты сетевого и аккумуляторного типа, остается разобраться в вопросе о том, как же надо за ними ухаживать, чтобы продлить срок службы. Все также просто, как и принцип работы шуруповерта. При хранении учитываются следующие рекомендации:

1. Исключить попадание воды в инструмент
2. Нельзя упускать и ронять прибор, так как кроме повреждения корпуса, из строя могут выйти внутренние устройства
3. Обеспечить регулярную смазку патрона, чтобы увеличить срок его службы
4. Если внутрь попадают разные загрязнения, то перед последующим использованием прибора, следует его разобрать и прочистить
5. Нельзя хранить инструмент с разряженными полностью аккумуляторами
6. Хранить и эксплуатировать прибор следует в температурном диапазоне не ниже -5 и не выше +30 градусов
7. При сверлении охлаждать насадку

Только при соблюдении всех вышеперечисленных рекомендаций можно обеспечить продолжительное применение инструмента без поломок. Срок службы прибора также зависит и от качества, так как дешевый китайский шуруповерт не сможет прослужить долго априори, ведь при его производстве применяются исключительно низкого качества комплектующие.

Подводя итог, стоит отметить, что о том, как работает шуруповерт, должен знать не только мастер, работа которого связана с эксплуатацией прибора, но еще и новички, пользующиеся инструментом впервые. Это позволит продлить срок службы шуруповерта, а также исключит необходимость сдавать прибор в сервисный центр, при возникновении неисправностей.

Публикации по теме

Отвертка | HowStuffWorks

В каждом доме должна быть по крайней мере одна из наиболее популярных моделей отверток для затягивания ослабленных или требующих замены винтов.

Реклама

Содержание

1. Что такое отвертка?
2. Как безопасно пользоваться отверткой
3. Как ухаживать за отверткой
4. Инструменты, связанные с отверткой

Что такое отвертка?

Отвертка усиливает вращательное движение руки к маленькому наконечнику специальной конструкции, который вставляется в головку винта. Существует множество конструкций наконечников для специальных применений (например, для сборки приборов), но наиболее распространенными являются два стандартных (также называемых плоскими, раструбными или прямыми) и крестообразные (X-образные) наконечники. Рукоятка отвертки может быть пластиковой или деревянной, иногда с прорезиненным покрытием для улучшения захвата. Другие наконечники включают клатч (форма песочных часов), Robertson (квадрат) и Torx (шесть прорезей). Некоторые застежки можно поворачивать как стандартными, так и крестообразными наконечниками.

Галерея изображений ручных инструментов

Реклама

Как безопасно пользоваться отверткой

Для безопасного использования отвертки сначала выберите соответствующий наконечник и размер, соответствующие головке крепежной детали. Крепеж может потребовать, чтобы начальное отверстие было сделано с помощью дрели или путем вдавливания наконечника в материал. Вставьте наконечник отвертки в головку винта и поверните рукоятку по часовой стрелке, надавливая на рукоятку, чтобы наконечник надежно удерживался в головке. Продолжайте сильно поворачивать отвертку, следя за тем, чтобы винт оставался прямым при входе в материал. Убедитесь, что ваша рука находится вдали от винта на случай, если отвертка соскользнет с головки винта.

Реклама

Как ухаживать за отверткой

Отвертки не требуют обслуживания, за исключением того, что наконечники не деформируются. Наконечники стандартных отверток при необходимости можно подпилить, но наконечники Phillips и других отверток не могут быть легко изменены. Для достижения наилучших результатов покупайте отвертки из закаленной стали.

Реклама

Инструменты, связанные с отверткой

Другие полезные инструменты для крепления резьбовых соединений включают электродрели с винтовыми наконечниками.

Не то, что вы ищете? Попробуйте эти:

Advertisement

• Инструменты для домашнего ремонта: Предпочитаете ли вы использовать «Желтые страницы» для всего, что нужно починить по дому, или считаете себя обычным мастером «сделай сам», есть несколько инструментов, которые должны быть у каждого. в своем ящике для инструментов. Узнайте о них все в этой статье.
• Ручные инструменты: в этой полезной статье вы узнаете о некоторых наиболее распространенных инструментах, которые вам понадобятся в доме, большинство из которых используются вручную.
• Крепежи: Крепежи, такие как гвозди и шурупы, используются для соединения двух вещей. Узнайте о доступных типах застежек и для чего они обычно используются на этой странице.
• Электродрель: Электродрель может работать как шуруповерт, просто заменив насадку. В этой статье вы найдете советы по использованию электродрели.

​

Процитируйте это!

Пожалуйста, скопируйте/вставьте следующий текст, чтобы правильно цитировать эту статью HowStuffWorks. com:

Ремонтный клуб
«Отвертка»
15 марта 2007 г.
HowStuffWorks.com.
8 июля 2023 г.

Citation

10 типов отверток и их выбор

Упростите ремонт дома с помощью подходящей отвертки.

К

Тимоти Дейл

Тимоти Дейл

Тимоти Дейл — эксперт по ремонту домов и писатель с более чем десятилетним практическим опытом строительства и благоустройства дома. Он имеет опыт в жилых, коммерческих, промышленных и институциональных сантехнических, электрических, столярных работах, установке, ремонте и управлении проектами.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 12.09.22

Рассмотрено

Дин Бирмайер

Рассмотрено
Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s
Наблюдательный совет

Мелинда Подор / Getty Images

Одним из наиболее часто используемых инструментов профессионалами и домашними мастерами является отвертка , которая предназначена для закручивания или удаления винтов. Эти инструменты бывают самых разных размеров, форм и типов. Общие различия между различными типами включают ручку, стержень и наконечник (или головку) отвертки, а также мощность, используемую для закручивания винтов.

Хотя большинство отверток управляются вручную, некоторые модели имеют внутренний двигатель для закручивания винтов. Эти продукты используют питание от батареи или прямое подключение к ближайшей электрической розетке для питания двигателя. Продолжайте читать, чтобы узнать больше о различных типах отверток, чтобы вы могли узнать, какие отвертки должны быть в вашем наборе инструментов.

Что такое отвертка?

Отвертка — известный инструмент, который веками использовался в строительстве. Это простой предмет, используемый для закручивания или выкручивания винтов, он состоит из ручки, стержня и наконечника или головки, которая входит в совместимый паз или паз винта. Отвертки могут быть ручными или электрическими, и они бывают разных типов.

• 01
  из 10

  Плоская или шлицевая отвертка

  Суперсмарио / Getty Images

  • Подходит для : затяжка или ослабление винтов с линейной насечкой

  Плоская или шлицевая отвертка — это инструмент с клиновидным плоским наконечником, который предназначен для установки в паз на шлицевом винте. Эти инструменты могут быть разных размеров и длины, в том числе увеличенные отвертки с плоской головкой, которые используются при работе с автомобилями, отвертки стандартного размера для сборки мебели и прецизионные отвертки с плоской головкой, подходящие для работы с компьютерами и другой деликатной электроникой.

  Вы можете найти ручные и электрические отвертки с плоской головкой, хотя эти продукты ограничены эффектом кулачка, который возникает, когда кончик отвертки соскальзывает с головки винта. Это может произойти, если отвертка смещена в пазу головки винта, но также может быть вызвано тем, что величина крутящего момента, приложенного к головке винта, превышает определенный предел. Инерция наконечника отвертки преодолевает трение между двумя поверхностями, в результате чего наконечник отвертки соскальзывает с головки винта. Этот эффект можно уменьшить, но не устранить, тщательно подогнав отвертку нужного размера к прорези в головке винта.

• 02
  из 10

  Отвертка Phillips

  Сергей Аксенов / Getty Images

  • Best for : заворачивание или удаление винтов с Х-образным пазом

  Отвертки Phillips имеют X-образный наконечник, который помещается в X-образный паз совместимого винта с головкой Phillips. Эти инструменты были разработаны в 19 веке как улучшение по сравнению с отвертками с плоской головкой, потому что форма головки отвертки обеспечивает лучшее сцепление или сцепление при закручивании или удалении винтов.

  Подобно отверткам с плоской головкой, отвертки Phillips бывают разных размеров и длин, а также они бывают как с ручным, так и с электрическим приводом. Хотя отвертки Phillips действительно обеспечивают лучший контроль и мощность закручивания, наконечник все же может выскользнуть из головки винта, если закручивать его со слишком большим усилием. Работайте медленно, чтобы убедиться, что наконечник отвертки правильно захватывает винт, чтобы не сорвать головку винта.

• 03
  из 10

  Отвертка Torx

  С-Аттила / Getty Images

  • Подходит для : ввинчивание или снятие крепежных деталей Torx с 6-конечной звездообразной выемкой

  Используйте отвертки Torx на крепежных элементах с 6-конечной звездочкой, чтобы затягивать или ослаблять эти винты. Отвертки Torx обычно используются в бытовой технике, электронике и в сфере безопасности, где шестиконечная форма звезды помогает уменьшить повреждение винтов от многократного использования. Эта уникальная форма позволяет наконечнику отвертки поворачивать винт или крепеж Torx с небольшим радиальным усилием, увеличивая срок службы винта и отвертки.

  Хотя отвертки Torx обычно не используются в домашних условиях, рекомендуется иметь по крайней мере одну отвертку Torx или набор магнитных бит Torx для использования в многоразрядной отвертке на тот случай, когда она вам может понадобиться.

• 04
  из 10

  Шестигранная отвертка

  Евказ / Getty Images

  • Подходит для : ослабление или затягивание винтов или крепежных деталей с шестигранным пазом

  Шестигранная отвертка предназначена для снятия или завинчивания крепежных изделий с шестигранной насечкой, наподобие шурупов, которые обычно встречаются во многих мебельных изделиях. Этот тип отвертки также можно назвать отверткой с шестигранным ключом или даже отверткой с шестигранным ключом, потому что головка подходит к той же выемке, что и шестигранный ключ того же размера.

  Шестигранные отвертки бывают разных размеров и длин, поэтому важно найти инструмент, совместимый с винтами, чтобы обеспечить быструю и эффективную установку или удаление. Шестигранная форма шестигранника снижает вероятность соскальзывания, позволяя закручивать шестигранные крепежные детали на высоких скоростях с помощью шестигранных электрических отверток или дрелей без того, чтобы головка отвертки зачищала паз винта.

• 05
  из 10

  Отвертка Robertson

  Роберт Лоудон / Getty Images

  • Подходит для : затяжка или откручивание винтов с квадратным пазом

  Отвертки Robertson, которые часто называют отвертками с квадратным хвостовиком, способны закручивать винты и крепежные детали с квадратным пазом с более высоким крутящим моментом, чем большинство других отверток. Это связано с тем, что бита отвертки квадратной формы захватывает стороны паза без проскальзывания даже при увеличении скорости и крутящего момента. Винты и отвертки Робертсона были названы в честь их канадского изобретателя и широко используются в автомобильной и мебельной промышленности.

• 06
  из 10

  Угловая отвертка

  Инструменты Клейна

  • Best for : узкие места с ограниченным вертикальным зазором

  Угловая отвертка представляет собой Z-образный инструмент с головками отверток на каждом конце и горизонтальной металлической ручкой между ними. Этот инструмент идеально подходит для работы в ограниченном пространстве, где стандартная отвертка слишком длинная, например, за стеной, на потолке или под тяжелым прибором. Угловые отвертки могут быть разных размеров и длины, а также с разными головками отверток, например, с крестообразной или плоской головкой.

  Просто имейте в виду, что в то время как Z-образная форма обеспечивает большой рычаг для закручивания или ослабления винтов и крепежных деталей, угловая отвертка склонна к соскальзыванию и зачистке винтов, поэтому она не должна быть вашей отверткой для повседневного использования.

• 07
  из 10

  Отвертка с трещоткой

  шорицелу / Getty Images

  • Подходит для : быстрое снятие или затягивание крепежа без изменения положения отвертки и работы в труднодоступных местах

  Используйте отвертку с храповым механизмом, если было бы слишком сложно повторно перемещать отвертку на креплении. Этот тип отвертки работает как храповик в том смысле, что он свободно вращается в одном направлении и захватывает винт или крепежную деталь при повороте в противоположном направлении. Большинство продуктов имеют переключатель, который можно использовать для изменения направления храпового механизма, поэтому вы можете не только затягивать крепежные детали, но и ослаблять их.

  В большинстве случаев отвертка этого типа не требуется, но если вы работаете в ограниченном пространстве или закручиваете или выкручиваете очень длинные винты, рекомендуется использовать отвертку с храповым механизмом, чтобы повысить эффективность проекта.

• 08
  из 10

  Прецизионная отвертка

  бунчай ведмакаванд / Getty Images

  • Лучшее для : ремонт бытовой техники, работа с электроникой и починка очков

  Прецизионные отвертки — это небольшие узкие инструменты, предназначенные для затягивания и ослабления крошечных винтов. Хорошим примером типа винта, для которого предназначены эти отвертки, является маленький винт, расположенный в оправе набора очков. Вы также можете использовать прецизионные отвертки при работе с компьютерами, мониторами и другой электроникой. Бытовая техника часто имеет крошечные винты, для которых требуются такие же маленькие головки отверток, поэтому рекомендуется иметь набор прецизионных отверток в вашей мастерской или ящике с инструментами для самостоятельного ремонта. Как правило, головки прецизионных отверток имеют плоскую или крестообразную головку, хотя вы также можете найти прецизионные отвертки Torx.

• 09
  из 10

  Электрическая отвертка

  Вгаич / Getty Images

  • Подходит для : быстрое завинчивание, удаление крепежа и снижение утомляемости пользователя

  Электрическая отвертка может значительно повысить эффективность проекта при одновременном снижении утомляемости пользователя, поскольку головка отвертки приводится в движение внутренним двигателем и питается от электричества, как и дрель. Электрические отвертки можно использовать с различными сменными насадками различных размеров и типов, включая шлицевые, Phillips, Robertson, Torx и даже Hex.

  Просто имейте в виду, что чем выше крутящий момент, тем больше вероятность того, что бита отвертки выскользнет из паза винта во время использования, особенно если бита имеет шлицевую или крестообразную головку. Кроме того, электрические отвертки несколько ограничены в использовании, потому что эти инструменты должны иметь прямое подключение к розетке или заряжать аккумулятор для правильной работы.

• 10
  из 10

  Многогранная отвертка

  Мурат Энан / Getty Images

  • Best for : универсальное использование с несколькими типами резьбовых пазов и компактным хранением

  Держите дома многофункциональную отвертку, чтобы выполнять самые разные ремонтные работы и мелкие работы. Этот тип отвертки имеет полую рукоятку, в которой хранятся несколько насадок. Биты предназначены для установки в шестигранный стержень, так что вы можете выбрать биты с плоской головкой, Phillips, Robertson, Torx или даже с шестигранной головкой, в зависимости от типа винта, с которым вы работаете.

  Очевидным преимуществом этого типа отверток является то, что у вас есть выбор из множества типов отверток. Тем не менее, эти инструменты лучше подходят для общего использования с легкими нагрузками, потому что свободная посадка насадок может способствовать проскальзыванию и зачистке винтов.

Выбор отвертки

Есть несколько факторов, которые следует учитывать при выборе отвертки, чтобы убедиться, что вы найдете инструмент, который соответствует вашим потребностям. Слот является первым фактором, который следует учитывать, поскольку вам нужно будет выбрать правильную конфигурацию слота отвертки и размер слота, которые совместимы с винтом. Общие варианты включают шлицы с плоской головкой, Phillips, Robertson или Torx, хотя вам может понадобиться винт, чтобы сравнить размер паза с выемкой винта.
