Пленочный теплый пол. Принцип работы и преимущества плёночного пола
Принцип работы и преимущества плёночного пола

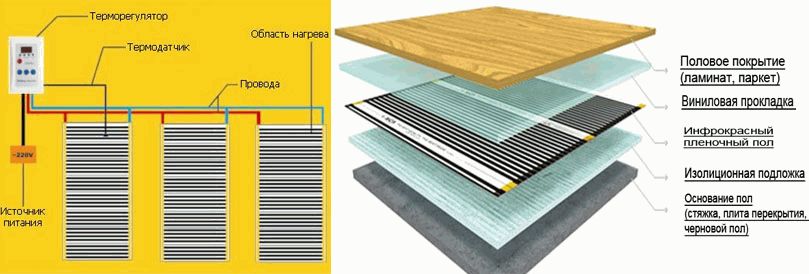

Инфракрасный плёночный тёплый пол состоит из графитовых нагревательных элементов, впаянных между слоями гибкой термоплёнки. Когда через них проходит электрический ток, пластины излучают инфракрасное тепло. Оно поглощается напольным покрытием, в результате пол становится комфортно тёплым.
Преимущества плёночного тёплого пола перед другими видами:
• Такой вид обогрева наиболее естественный для человека, он максимально похож на солнечное тепло.
• Не требуется предварительная черновая стяжка пола, не нужно заливать раствор поверх нагревательной плёнки. Это экономит время и средства.
• Можно монтировать в любое время, не обязательно устраивать капитальный ремонт.
• Подходит для установки на любой поверхности – не только на пол, но и на стены или даже потолок.
• Не ворует полезную площадь комнаты, так как практически не поднимает уровень пола.
• Благодаря щадящему нагреву подходит для любых типов напольного покрытия. Установив пленочный теплый пол под ламинат, можно не опасаться его деформации или возгорания.
• При правильной установке не боится влаги и повышенных нагрузок. Поэтому подходит для любых помещений: ванны, спальни, детского сада, спортзала и т.д.
• Может работать в качестве как основного, так и вспомогательного вида отопления.
• Подлежит демонтажу и переносу на другое место, при необходимости.
Из недостатков стоит упомянуть большое энергопотребление во время нагрева пола. Но благодаря тому, что разогреваются панели практически моментально, термостат быстро отключает систему, что экономит электроэнергию.
Особенности монтажа и распространённые ошибки
Как уже упоминалось выше, монтаж инфракрасного плёночного тёплого пола самый простой из всех видов отопительных систем. Если пол ровный, не требуется никаких подготовительных работ по заливке бетонной стяжки.
Краткое описание порядка работ:
1.
Удалить с поверхности пола мусор и пыль.
2. Устранить неровности.
3. Уложить слой теплоизоляции, чтобы тепло не уходило вниз.
4. Разрезать ленту термоплёнки на полосы, в зависимости от конфигурации комнаты.
5. Выложить плёнку и термодатчик, на стене в удобном месте установить терморегулятор и автомат аварийного отключения.
6. Подключить все элементы оборудования в одну цепь, согласно инструкции.
7. Проверить работу системы.
8. Накрыть тёплый пол слоем защитного материала. Если устанавливаете пленочный теплый пол под ламинат, достаточно плотного полиэтилена. Под ковролин нужно уложить лист фанеры или ДСП.
9. Настелить напольное покрытие.
Как видно, никаких сложностей с установкой не предвидится. Но если не следовать инструкции, можно наделать ошибок и усложнить себе жизнь тем, что прийдётся потом всё переделывать.
Наиболее распространённые ошибки монтажа:
• Последовательное подключение полос, вместо параллельного.
• Разрезание плёнки в неправильном месте. Это приводит к разрыву электрической цепи.
• Укладка на пол с перепадами высоты приводит к перетиранию плёнки.
• Отсутствие автомата выключения в системе, который защищает от короткого замыкания и поражения током.
• Установка термодатчика в неправильном месте. Например, если он находится возле балкона, температура там будет ниже и он будет подавать сигнал включения нагрева чаще, чем нужно. Также не нужно устанавливать его в особо жарких местах пола.
Если делать всё правильно, инфракрасный плёночный тёплый пол прослужит вам верой и правдой не один год.
Как работает инфракрасный теплый пол? Мифы о полезности ИК пленки
2019-06-14 13:45:48
7
4718
Ответ прост: как и другие электронагревательные приборы. Ток проходит через проводник, выделяя при этом тепло.
Принцип работы нагревательного элемента в инфракрасных пленках абсолютно такой же как и в других резистивных элементах: ток проходит по проводнику с сопротивлением, в результате вырабатывается тепловая энергия.
Однако в сравнении с другими видами электрического обогрева, она имеет ряд особенностей. Электрические проводники с круглым сечением, вырабатывают электромагнитное излучение, поэтому для нагревательных кабелей применяется защитное экранирование. Чем качественнее материал экрана, тем дороже стоимость такого кабеля.
В пленочных теплых полах, нагревательный элемент имеет плоское сечение и мизерную толщину, благодаря такой конструкции возникающее электромагнитное излучение (токи Фуко) практически отсутствуют.
Поэтому ик-пленка не требует защитных экранов, хотя при желании таковой можно на нее установить и подключить к нему заземление.
Следующая особенность полов из карбоновой пленки это их большая площадь теплоотдачи. Этот показатель формирует коэффициент полезного действия, который составляет 92% и выше, поэтому пленочные полы прогревают поверхность в разы быстрее и равномернее.
Также следует обратить внимание на возможность увеличивать или уменьшать площадь теплого пола.
Кабельные системы требуют точного просчета и подбираются под определенную площадь, отрезать лишнюю часть или нарастить недостающую невозможно. Карбоновые нагревательные элементы можно подключать как угодно, единственным ограничением является площадь сечения кабеля питания и мощность терморегулятора. При больших площадях обогрева применяют дополнительные клеммы подключения, для равномерной нагрузки на токопроводящую шину и электромагнитные пускатели для полов большой мощности. Этот же принцип применяется и к резистивным кабелям.
Покупатель стремится приобрести безопасный для организма вид обогрева, при этом проконсультировавшись с несколькими продавцами, он обращает внимание на все вышеперечисленные характеристики с чувством перфекционизма, особенно на степень электромагнитных излучений. Так вот все нагревательные кабели и пленки, по этим показателям, гораздо безопаснее обычной квартирной электро-проводки, а если сравнивать их с работой микроволновой печи или с WI-FI роутером, то эти показатели вообще мизерные.
Безусловно, такой подход вызывает уважение, так как показывает осознанность клиента и его любовь к себе и окружающим. Но следует помнить что все имеет свою цену, которая формируется из рисков, удобства, финансовой стоимости, возможно вы добавите сюда и другие факторы.
Однако как не анализируй – как работает инфракрасная нагревательная пленка, она полна своих достоинств и имеет широкий круг приверженцев.
Применение ее нашло себя не только как теплый пол, она широко применяется в животноводстве для обогрева молодняка птицы и создания инкубаторов, из нее получаются очень высококачественные и эффективные сушилки для грибов, трав и фруктов.
Единственным ограничением является использование ее в помещениях с повышенной влажностью, но для них существуют другие виды обогрева. Вы можете ознакомиться с ними и получить консультацию, посетив сайт Polcity.com.ua
