Подогрев пола — удивительно комфортная вещь. Понимаешь это побывав в доме с таким отоплением и невольно задумываешься о том, а не сделать ли себе. Чтобы принять решение, да и выбрать способ подогрева, нужно прикинуть объем работ, материалов и стоимость всей затеи. Поможет в этом расчет теплого пола. Это только часть всего что надо. Ведь нужны будут еще термостаты, датчики температуры, в водяном полу — коллекторы и расходомеры.

Для людей, которые хотят сами спроектировать и смонтировать водяные полы, наш онлайн калькулятор для расчета водяного теплого пола будет просто незаменим!

Область применения нашего онлайн калькулятора:

• расчет сметы (будет просчитана и отображена средняя стоимость всех материалов)
• расчет материалов (калькулятор рассчитает длину трубы для водяного теплого пола, коллектор, количество утеплителя, фитингов и крепежных элементов)

Вы можете сделать расчет теплых водяных полов по площади, калькулятор все сам просчитает и выдаст список всех материалов и их количество.

Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

Рекомендуется соблюдать шаг укладки в диапазоне 150-300 мм, для труб диаметром 16, 18, 20 мм не превышать длину контура более чем на 100, 120, 125 м, соответственно.

В больших помещениях со значительной протяженностью контура, для того чтобы сохранить тепловой поток необходимой мощности, следует увеличить расстояние между трубами и выполнить укладку дополнительных контуров. При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.

Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Полезные таблицы при расчете теплого пола:

Таблица: Расход трубы при монтаже теплого пола

Таблица: Температура теплого пола под плитку, ламинат и линолеум

Видео: Труба для водяного теплого пола

Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!

Общие сведения по результатам расчетов

1. Общий тепловой поток — Количество выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.

2. Тепловой поток по направлению вверх — Количество выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.

3. Тепловой поток по направлению вниз — Количество «теряемого» тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).

4. Суммарный удельный тепловой поток — Общее количество тепла, выделяемого системой ТП с 1 квадратного метра.

5. Суммарный тепловой поток на погонный метр — Общее количество тепла, выделяемого системой ТП с 1 погонного метра трубы.

6. Средняя температура теплоносителя — Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.

7. Максимальная температура пола — Максимальная температура поверхности пола по оси нагревательного элемента.

8. Минимальная температура пола — Минимальная температура поверхности пола по оси между трубами ТП.

9. Средняя температура пола — Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60. 13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.

10. Длина трубы — Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.

11. Тепловая нагрузка на трубу — Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.

12. Расход теплоносителя — Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.

13. Скорость движения теплоносителя — Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.

14. Линейные потери давления — Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000 Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.

15. Общий объем теплоносителя — Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.

Смежные нормативные документы:

• СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха»
• СП 29.13330.2011 «Полы»
• СП 71.13330.2017 «Изоляционные и отделочные покрытия»
• СП 41-102-98 «Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб»
• СП 41-109-2005 «Проектирование и монтаж внутренних систем водоснабжения и отопления зданий с использованием труб из «сшитого» полиэтилена»

Загрузка…

Понравилось? Поделись с друзьями!

видео-инструкция по монтажу своими руками, калькулятор длины, цена, фото

Статьи

Процесс обустройства теплых полов является очень ответственным и требует от исполнителей проведения скрупулезных расчетов. При этом существуют такие параметры, которые часто вызывают споры среди современных мастеров. Одним из них считается расчет длины трубы для теплого пола.

Любительское фото основного узла теплого пола с разводкой труб

Особенности и факторы

Для начала необходимо сказать, что исходя из площади помещения назвать точные данные просто невозможно. Дело в том, что существует очень много всевозможных факторов, которые влияют на итоговый результат. Поэтому расчет трубы для теплого пола по площади производится только после того, как все остальные данные уже известны.

Варианты укладки нагревательных элементов, которые также влияют на длину материала

Факторы влияния

• Прежде всего, необходимо напомнить, что от диаметра трубы также зависит и ее длина. В настоящее время, учитывая максимально возможную экономию, для материала диаметров в 16 мм на один контур используют 65 метров трубы, а при использовании изделий диаметром в 20 мм этот параметр возрастает до 75 метров. (См. также статью Металлические трубы для отопления: особенности.)

Простейший вариант монтажа с минимальным шагом

• Следующим параметром, который влияет на длину, инструкция по монтажу называет мощность насоса. Дело в том, что типовые агрегаты способны выдавать два литра жидкости в минуту, что отлично подходит для одного контура, занимающего площадь 10 метров квадратных. В противном случае стоит использовать насосы с большей пропускной способностью.
• Также необходимо знать, что для площади в 10 метров квадратных лучше всего использовать полноценный контур. При этом если помещение больше 15 метров, то лучше устанавливать две системы.

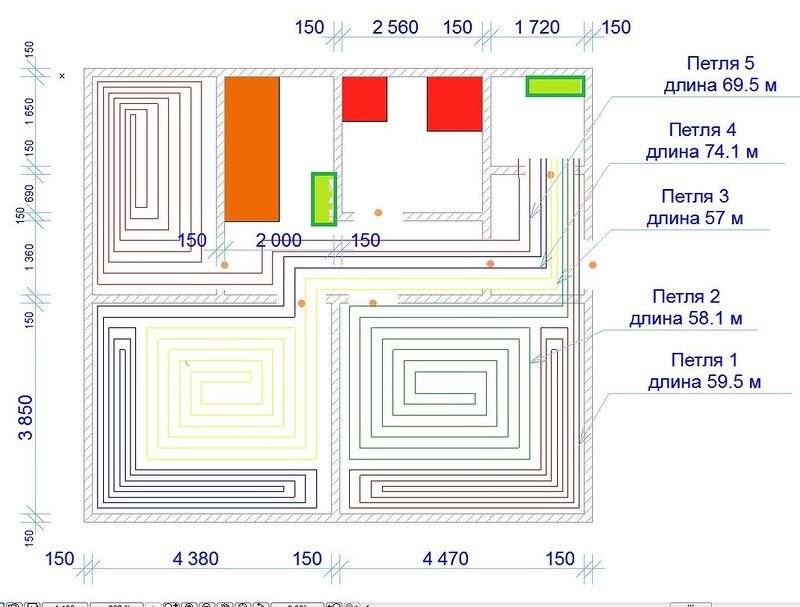

Полный расчет теплого пола для одной комнаты с указанием температурных режимов и учетом разных стен

• Если расчеты производятся своими руками, то необходимо составить план помещения в масштабе, и, учитывая все факторы нанести на него выбранный тип скрутки труб. При этом специалисты для небольших комнат рекомендуют использовать шаг укладки в 10 сантиметров, чтобы не использовать разные размеры возле наружных и внутренних стен. В итоге получаем необходимую длину. (См. также статью Разводка труб отопления: особенности.)

Совет!
Самостоятельно производить подобные вычисления довольно сложно, а значит, стоит воспользоваться специальным программным обеспечением, которое значительно упрощает данный процесс.

Внешний вид интерфейса программы предназначенной для произведения детальных вычислений с учетом температур

Калькулятор

Для облегчения подобных работ был придуман специальный калькулятор расчета трубы на теплый пол. Он представлен в виде программного обеспечения, которое устанавливается на различные платформы, включая даже мобильные телефоны.

Еще один вариант специального калькулятора с графическим интерфейсом для создания подробного плана размещения

Большинство подобных приложений производят только вычисления с уже имеющимися данными и по заданным факторам. Однако существуют и такие программы, в которые необходимо вводить план помещения с указанием его площади и стен. При этом они выдают графическое изображение расположения нагревательного элемента, необходимое для его реализации оборудование и все нужные для этого данные.

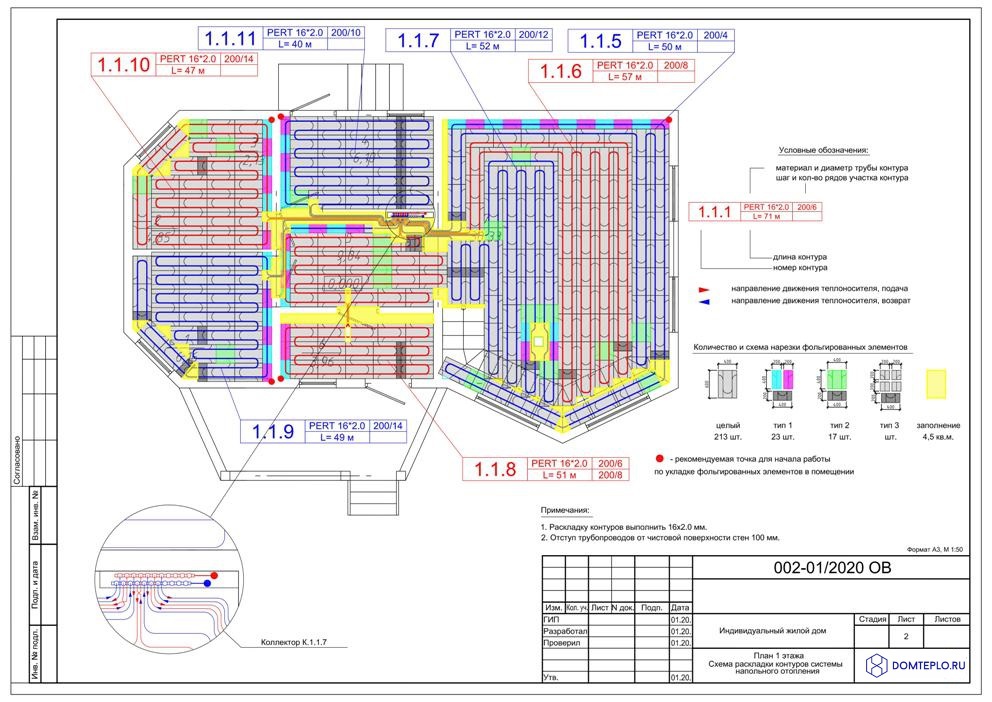

Готовый проект с указанием методов укладки труб, их диаметра и длины, который позволяет получить общее представление о затратах на весь дом или квартиру

Обычно такой калькулятор расчета длины трубы для теплого пола используют компании, занимающиеся установкой подобных систем. Они полностью предоставляют заказчику смету с планом расположения и стоимостью. Однако некоторые специалисты пользуются их услугами для произведения собственных вычислений.

Совет!
Простейшие программы подобного назначения за постоянную величину принимают многие параметры, считая эти данные оптимальными.
Поэтому при работе с большими площадями или в помещениях со сложной конфигурацией следует использовать более продвинутое приложение.

При произведении подобных работ рекомендуется использовать специальные маты, которые позволят выдерживать точное расстояние между нагревательными элементами, что избавит мастеров от дополнительной работы и не даст возникнуть перерасходу

Рекомендации мастеров

• Стоит помнить, что цена материалов и изготовления подобных конструкций довольно велика, а значит, необходимо производить очень точные расчеты, чтобы исключить возникновение холодных зон или других дефектов.

Некоторые специалисты советуют наносить на план помещения специальную сетку в масштабе, по которой намного проще производить расчеты

• Если оптимально подобрать все величины под один контур, то его можно применять в качестве основной модели для подстановки практически под любые типы помещения.

• Подобная работа требует наличия определенных знаний и опыта. Если его нет, то после самостоятельных расчетов стоит показать полученные данные вместе с планом размещения специалисту.

Даже имея точные данные, всегда стоит приобретать материал с запасом, а с производителем нужно договориться о возврате неиспользованной трубы

Вывод

Изучив видео в этой статье можно получить более подробные данные о подобных вычислениях и методах их произведения. Однако стоит помнить, что необходимо учитывать массу различных факторов, которые состоят не только из особенностей помещения, но и определенного оборудования.

Поделитесь:

Статьи по теме

Все материалы по теме

формулы, выбор шага укладки, как определить расход

Несмотря на сложность монтажа, теплый пол с помощью водяного контура считается одним из самых экономичных способов обогрева помещения. Чтобы система функционировала максимально эффективно и не вызывала сбоев, необходимо правильно рассчитать трубы для теплого пола – определить длину, шаг петель и схему укладки контура.

От этих показателей во многом зависит комфортность пользования водяным отоплением. Эти вопросы мы разберем в нашей статье – расскажем, как выбрать оптимальный вариант трубы с учетом технических характеристик каждой разновидности. Также, прочитав эту статью, вы сможете правильно выбрать шаг монтажа и рассчитать необходимый диаметр и длину контура теплого пола для конкретного помещения.

Содержание статьи:

• Параметры расчета теплового контура
  • Покрытие трубы
  • Тепловой поток и температура теплоносителя
  • Тип настила
• Оценка технических свойств при выборе труб
  • Вариант №1 — Сшитый полиэтилен (PEX)
  • Вариант №2 — металлопластик
  • Вариант №3 — медные трубы
  • Вариант №4 — полипропилен и нержавеющая сталь
• Возможные способы укладки контура
  • Способ №1 — змейка
  • Способ №2 — улитка или спираль
• Методика расчета труб
  • Принципы построения контура
  • Основная формула с пояснениями
  • Теплотехнический расчет с определение шага контура
  • Окончательный выбор длины контура
• Конкретный пример расчета теплоотвода
  • Шаг 1 — расчет теплопотерь через элементы конструкции
  • 2 этап — тепло на отопление + общие теплопотери
  • 3 этап — необходимая мощность теплового контура
  • 4 этап — определение шага укладки и длины контура
• Выводы и полезное видео по теме

Параметры расчета теплового контура

На этапе проектирования необходимо решить ряд вопросов, определяющих теплый пол и режим работы – выбрать толщину стяжки, насос и другое необходимое оборудование.

Технические аспекты организации теплового отделения во многом зависят от его назначения. Помимо назначения, для точного расчета метража водяного контура понадобится ряд показателей: площадь покрытия, плотность теплового потока, температура теплоносителя, тип настила.

Трубное покрытие

При определении размеров основания для укладки труб учитывается пространство, не загроможденное крупной техникой и встроенной мебелью. Нужно заранее продумать расположение предметов в комнате.

Если в качестве основного поставщика тепла используется водяной пол, то его мощность должна быть достаточной для компенсации 100% теплопотерь. Если змеевик является дополнением к радиаторной системе, то он должен покрывать 30-60% затрат тепловой энергии помещения

Тепловой поток и температура теплоносителя

Плотность теплового потока – расчетный показатель, характеризующий оптимальное количество тепла энергии для обогрева помещения. Величина зависит от ряда факторов: теплопроводности стен, пола, площади остекления, наличия утеплителя и интенсивности воздухообмена. По тепловому потоку определяется шаг укладки петель.

Максимальный показатель температуры теплоносителя 60°С. Однако толщина стяжки и напольного покрытия сбивают температуру — фактически на поверхности пола наблюдается около 30-35°С. Разница между тепловыми показателями на входе и выходе контура не должна превышать 5°С.

Тип напольного покрытия

Отделка влияет на работоспособность системы. Оптимальная теплопроводность плитки и керамогранита – поверхность быстро нагревается. Хороший показатель эффективности водяного контура при использовании ламината и линолеума без теплоизоляционного слоя. Самая низкая теплопроводность деревянного покрытия.

Степень теплопередачи также зависит от материала наполнителя. Система наиболее эффективна при использовании тяжелого бетона с природным заполнителем, например, морской галькой мелкой фракции.

Цементно-песчаный раствор обеспечивает средний уровень теплоотдачи при нагреве теплоносителя до 45°С. Эффективность схемы значительно падает при устройстве полусухой стяжки

При расчете труб для теплого пола установленные нормы температурного режима покрытия следует учитывать:

• 29°С — гостиная;
• 33°С — помещения повышенной влажности;
• 35°С — проходные зоны и холодные зоны — участки по торцевым стенам.

Климатические особенности региона будут играть важную роль в определении плотности прокладки водяного контура. При расчете тепловых потерь следует учитывать минимальную температуру в зимний период.

Как показывает практика, снизить нагрузку поможет предварительное утепление всего дома. Имеет смысл сначала утеплить помещение, а потом уже приступать к расчету теплопотерь и параметров контура труб.

Оценка технических свойств при выборе труб

В связи с нестандартными условиями эксплуатации к материалу и размерам змеевика водяного пола предъявляются высокие требования:

• химическая инертность стойкость к коррозионным процессам;
• абсолютно гладкое внутреннее покрытие не склонное к образованию известковых наростов;
• прочность — изнутри на стены постоянно воздействует теплоноситель, а снаружи стяжка; труба должна выдерживать давление до 10 бар.

Желательно, чтобы ветка отопления имела небольшой удельный вес. Водяной пирог уже оказывает значительную нагрузку на потолок, а тяжелый трубопровод только усугубит ситуацию.

Согласно СНиП в закрытых системах отопления применение сварных труб запрещено независимо от вида шва: спиральный или прямой

Этим требованиям в той или иной степени соответствуют три категории трубной продукции: сшитый полиэтилен, металлопластик, медь.

Вариант №1 — Сшитый полиэтилен (PEX)

Материал имеет ячеистую широкоячеистую структуру молекулярных связей. Модифицированный от обычного полиэтилен отличается наличием как продольных, так и поперечных связок. Эта структура увеличивает удельный вес, механическую прочность и химическую стойкость.

Водяной контур из труб PEX имеет ряд преимуществ:

• высокая эластичность , позволяющая укладывать змеевик с малым радиусом изгиба;
• безопасность — при нагревании материал не выделяет вредных компонентов;
• теплостойкость : размягчение — от 150°С, плавление — 200°С, горение — 400°С;
• сохраняет структуру при колебаниях температуры;
• устойчивость к повреждениям — биологические разрушители и химикаты.

Трубопровод сохраняет первоначальную пропускную способность — на стенках не откладывается осадок. Расчетный срок службы контура PEX составляет 50 лет.

Недостатками сшитого полиэтилена являются: боязнь солнечных лучей, негативное влияние кислорода при его проникновении в конструкцию, необходимость жесткой фиксации змеевика при монтаже

Имеется четыре товарные группы:

1. РЕХ -а — пероксидная сшивка . Достигается максимально прочная и однородная структура с плотностью скрепления до 75%.
2. PEX-b — Силановое сшивание . В технологии используются силаниды – токсичные вещества, неприемлемые для бытового применения. Производители сантехнических изделий заменяют его безопасным реагентом. К установке допускаются трубы с гигиеническим сертификатом. Плотность сшивки составляет 65-70%.
3. PEX-c — радиационный метод . Полиэтилен облучают потоком гамма-лучей или электронами. В результате облигации уплотняются до 60%. Недостатки PEX-c: небезопасное использование, неравномерное сшивание.
4. PEX-d — азотирование . Реакция создания сетки протекает за счет радикалов азота. На выходе получается материал с плотностью сшивки около 60-70%.

Прочностные характеристики труб PEX зависят от способа сшивания полиэтилена.

Если вы остановились на трубах из сшитого полиэтилена, то рекомендуем ознакомиться с системами теплого пола из них.

Вариант №2 — металлопластик

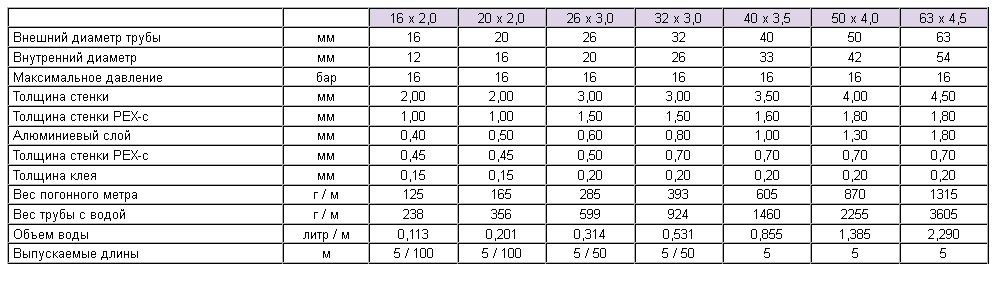

Лидер проката труб для обустройства теплых полов — металлопластик. Конструктивно материал включает пять слоев.

Внутреннее покрытие и внешняя оболочка — полиэтилен высокой плотности, придающий трубе необходимую гладкость и теплостойкость. Промежуточный слой — алюминиевая прокладка

Металл повышает прочность магистрали, снижает скорость теплового расширения и действует как антидиффузионный барьер — блокирует поступление кислорода к теплоносителю.

Особенности пластиковых труб:

• хорошая теплопроводность;
• способность удерживать заданную конфигурацию;
• температура эксплуатации с сохранением свойств — 110°С;
• низкий удельный вес;
• бесшумное движение теплоносителя;
• безопасность использования;
• коррозионная стойкость;
• Срок эксплуатации — до 50 лет.

Недостатком композитных труб является недопустимость изгиба вокруг оси. При многократном скручивании есть риск повредить алюминиевый слой. Рекомендуем ознакомиться с пластиковыми трубами, что поможет избежать повреждений.

Вариант №3 — трубы медные

По техническим и эксплуатационным характеристикам оптимальным выбором будет желтый металл. Однако его актуальность ограничивается высокой стоимостью.

По сравнению с синтетическими трубопроводами медный контур выигрывает по нескольким параметрам: теплопроводность, термическая и физическая прочность, неограниченная вариативность на изгиб, абсолютная газонепроницаемость

Помимо высокой стоимости медный трубопровод имеет дополнительный минус — сложность. Чтобы согнуть контур, нужен пресс-машина или .

Вариант №4 — полипропилен и нержавеющая сталь

Иногда ветку отопления создают из полипропиленовых или нержавеющих гофрированных труб. Первый вариант доступный, но достаточно жесткий на изгиб – минимальный радиус восемь диаметров изделия.

Это означает, что трубы размером 23 мм придется размещать на расстоянии 368 мм друг от друга — увеличенный шаг не обеспечит равномерного прогрева.

Нержавеющие трубы отличаются высокой теплопроводностью и хорошей гибкостью. Минусы: хрупкость резинок, создание гофре сильного гидравлического сопротивления

Возможные способы укладки контура

Для того чтобы определить расход трубы для обустройства теплого пола, следует определиться с раскладкой водяного контура. Главной задачей планировки помещения является обеспечение равномерного обогрева с учетом холодных и неотапливаемых зон помещения.

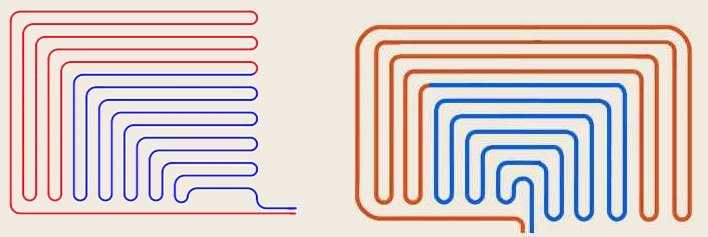

Возможны следующие варианты компоновки: змейка, двойная змейка и улитка. При выборе схемы необходимо учитывать размеры, конфигурацию помещения и расположение наружных стен

Способ №1 — змейка

Теплоноситель подается в систему по стене, проходит через змеевик и возвращается в . При этом половина помещения отапливается горячей водой, а оставшаяся часть охлаждается.

При кладке змейкой невозможно добиться равномерного прогрева — перепад температур может достигать 10°С. Способ применим в узких помещениях.

Схема угловой змейки оптимальна, если необходимо утеплить холодную зону у торцевой стены или в коридоре

Двойная змейка обеспечивает более мягкий температурный переход. Прямая и обратная цепи параллельны друг другу.

Способ №2 — улитка или спираль

Считается оптимальной схемой, обеспечивающей равномерный прогрев напольного покрытия. Передняя и обратная ветви укладываются поочередно.

Дополнительный плюс «ракушек» — установка отопительного контура с плавным поворотом изгиба. Этот метод актуален при работе с трубами недостаточной гибкости.

На больших площадях реализована комбинированная схема. Поверхность разбивают на сектора и для каждого разрабатывают отдельный контур, выходящий на общий коллектор. По центру помещения трубопровод выкладывается улиткой, а вдоль наружных стен – змейкой.

У нас на сайте есть очередная статья, в которой мы подробно рассмотрели теплый пол и дали рекомендации по выбору оптимального варианта в зависимости от особенностей конкретного помещения.

Процедура расчета труб

Чтобы не запутаться в расчетах, предлагаем разделить решение вопроса на несколько этапов. В первую очередь необходимо оценить теплопотери помещения, определить шаг монтажа, а затем рассчитать длину отопительного контура.

Принципы построения контура

Приступая к расчетам и созданию эскиза, следует ознакомиться с основными правилами расположения водяного контура:

1. Трубы целесообразно прокладывать вдоль оконного проема – это значительно снизит теплопотери здания.
2. Рекомендуемая площадь покрытия одним водяным контуром 20 кв.м. В больших помещениях необходимо разделить пространство на зоны и к каждой проложить отдельную отопительную ветку.
3. Расстояние от стены до первой ветки 25 см. Допустимый шаг поворотов труб в центре помещения до 30 см, по краям и в холодных зонах — 10-15 см.
4. Определять максимальную длину трубы для теплого пола следует исходя из диаметра змеевика.

Для контура сечением 16 мм допускается не более 90 м, ограничение для трубопровода толщиной 20 мм — 120 м. Соблюдение норм обеспечит нормальное гидравлическое давление в системе.

В таблице указан расчетный расход трубы в зависимости от шага петли. Для получения обновленных данных следует учитывать запас по оборотам и расстояние до коллектора

Основная формула с пояснениями

Расчет длины контура теплого пола выполняется по формуле:

L = S/n * 1,1 + k ,

Где:

• 900 96 л – желаемая длина теплотрассы;
• S — крытая площадь пола;
• n — шаг укладки;
• 1,1 — стандартный десятипроцентный запас на отводы;
• к — удаленность коллектора от пола — учитывается расстояние до разводки цепи на подаче и обратке.

Crucial будет воспроизводить зону покрытия и шаг поворотов.

Для наглядности на бумаге необходимо составить план помещения с указанием точных размеров и обозначить проход водяного контура

Следует помнить, что размещение труб отопления не рекомендуется под крупными бытовыми приборами и встроенная мебель. Параметры отмеченных объектов необходимо вычесть из общей площади.

Для выбора оптимального расстояния между ответвлениями необходимо провести более сложные математические манипуляции, оперируя тепловыми потерями помещения.

Теплотехнический расчет с определением шага контура

Плотность труб напрямую влияет на величину теплового потока, поступающего от системы отопления. Для определения требуемой нагрузки необходимо рассчитать затраты тепла в зимний период.

Затраты тепла через конструктивные элементы здания и вентиляцию должны полностью компенсироваться за счет вырабатываемой тепловой энергии водяного контура

Мощность системы отопления определяется по формуле:

М = 1,2 * Q ,

Где:

• М — производительность схемы;
• Q — общие теплопотери помещения.

Значение Q можно разложить на составляющие: потребление энергии через ограждающие конструкции и затраты, связанные с работой системы вентиляции. Разберемся, как рассчитать каждый из показателей.

Потери тепла через элементы здания

Необходимо определить расход тепловой энергии на все ограждающие конструкции: стены, потолок, окна, двери и т.д. Формула расчета:

Q1 = (S/R) * Δt ,

Где:

• S — площадь элемента;
• R — термическое сопротивление;
• Δt — разница между температурой в помещении и на улице.

При определении Δt используется показатель самого холодного времени года.

Тепловое сопротивление рассчитывается следующим образом:

R = A / Kt ,

Где:

• И — мощность слоя, м;
• Ct — коэффициент теплопроводности, Вт/м*К.

Для комбинированных строительных элементов необходимо суммировать сопротивления всех слоев.

Коэффициент теплопроводности строительных материалов и утеплителей можно взять из справочника или посмотреть сопроводительную документацию на конкретный товар

Еще значения коэффициента теплопроводности для наиболее популярных строительных материалов мы представили в таблице содержится .

Тепловые потери на вентиляцию

Для расчета показателя используется формула:

Q2 = (V * K / 3600) * C * P * Δt ,

Где:

• 90 096 В — объем помещение, куб м;
• К — кратность воздухообмена;
• С — удельная теплоемкость воздуха, Дж/кг*К;
• P — плотность воздуха при нормальной комнатной температуре — 20°С.

Кратность воздухообмена в большинстве помещений равна единице. Исключение составляют дома с внутренней пароизоляцией – для поддержания нормального микроклимата воздух необходимо обновлять два раза в час.

Удельная теплоемкость является справочным показателем. При стандартной температуре без давления значение равно 1005 Дж/кг*К.

В таблице представлена ​​зависимость плотности воздуха от температуры окружающей среды при атмосферном давлении — 1,0132 бар (1 Атм)

Суммарные потери тепла

Общее количество потери тепла в помещении будут равны: Q = Q1 * 1,1 + Q2 . Коэффициент 1,1 — увеличение энергопотребления на 10% за счет просачивания воздуха через щели, неплотности в строительных конструкциях.

Умножая полученное значение на 1,2, получаем необходимую мощность теплого пола для компенсации теплопотерь. По графику зависимости теплового потока от температуры теплоносителя можно определить подходящий шаг и диаметр трубы.

По вертикальной шкале — средний температурный режим водяного контура, по горизонтальной — показатель выработки тепла системой отопления на 1 кв. км. м

Данные актуальны для теплого пола на песчано-цементной стяжке толщиной 7 мм, материал покрытия керамическая плитка. Для других условий требуется корректировка значений с учетом теплопроводности отделки.

Например, при ковровом покрытии температуру теплоносителя следует повысить на 4-5°С. Каждый дополнительный сантиметр стяжки снижает теплоотдачу на 5-8%.

Окончательный выбор длины контура

Зная шаг укладки витков и площадь покрытия, легко определить расход труб. Если полученное значение больше допустимого, то необходимо оборудовать несколько контуров.

Оптимально, если петли будут одинаковой длины – ничего регулировать и балансировать не нужно. Однако на практике чаще возникает необходимость разбить тепломагистраль на разные участки.

Разброс длин контуров должен оставаться в пределах 30-40%. В зависимости от назначения форма помещения может «играть» шагом контура и диаметрами труб

Конкретный пример расчета отопительной ветки

Предположим, что требуется определить параметры теплового контура дома с площадью 60 квадратных метров.

Для расчета необходимы следующие данные и характеристики:

• размеры помещения: высота — 2,7 м, длина и ширина — 10 и 6 м соответственно;
• В доме 5 металлопластиковых окон по 2 кв. м;
• наружные стены — газобетон, толщина — 50 см, КТ = 0,20 Вт/мК;
• дополнительное утепление стен — пенопласт 5 см, СТ=0,041 Вт/мК;
• материал перекрытия — железобетонная плита, толщина — 20 см, КТ = 1,69 Вт/мК;
• утепление чердака — пенополистирольные плиты толщиной 5 см;
• размеры входной двери — 0,9*2,05 м, теплоизоляция — пенополиуретан, слой — 10 см, КТ=0,035 Вт/мК.

Далее рассмотрим пошаговый пример расчета.

Этап 1 — расчет теплопотерь через элементы конструкции

Термическое сопротивление материалов стен:

• газобетон: R1 = 0,5/0,20 = 2,5 кв.м*К/Вт;
• пенополистирол: R2 = 0,05/0,041 = 1,22 кв.м*К/Вт.

Тепловое сопротивление стены в целом равно: 2,5+1,22=3,57 кв.м*К/Вт. средняя температура в доме +23°С, минимальная на улице 25°С со знаком минус. Разница составляет 48 °С.

Расчет общей площади стен: S1 = 2,7 * 10 * 2 + 2,7 * 6 * 2 = 86,4 кв. м. Из полученного показателя необходимо вычесть стоимость окон и дверей: S2 = 86,4-10-1,85 = 74,55 кв. м

Подставив полученные параметры в формулу, получим теплопотери стены: Qc = 74,55/3,57* 48 = 1002 Вт

По аналогии рассчитываются затраты тепла через окна, дверь и потолок. Для оценки потерь энергии через чердак учитывают теплопроводность материала перекрытия и утеплителя

Суммарное тепловое сопротивление перекрытия составляет: 0,2/1,69+0,05/0,041=0,118+1,22=1,338 кв. м*К/Вт. Тепловые потери составят: Qп=60/1,338*48=2152 Вт.

Для расчета теплопотерь через окна необходимо определить средневзвешенное значение теплового сопротивления материалов: стеклопакета — 0,5 и профиля — 0,56 кв.м*К/Вт соответственно.

Rо = 0,56 * 0,1 + 0,5 * 0,9 = 0,56 кв.м * К/Вт. Здесь 0,1 и 0,9 — доли каждого материала в оконной конструкции.

Теплопотери окна: Qо = 10 / 0,56 * 48 = 857 Вт.

С учетом теплоизоляции двери ее тепловое сопротивление составит: Rd = 0,1 / 0,035 = 2,86 кв.м * К/Вт. Qd = (0,9 * 2,05) / 2,86 * 48 = 31 Вт.

Суммарные потери тепла через ограждающие элементы равны: 1002 + 2152 + 857 + 31 = 4042 Вт. Полученный результат необходимо увеличить на 10%: 4042 * 1,1 = 4446 Вт.

Шаг 2 — тепло на отопление + общие теплопотери

Сначала рассчитаем расход тепла на подогрев приточного воздуха. Объем комнаты: 2,7*10*6=162 куб. м. Соответственно потери тепла на вентиляцию составят: (162*1/3600)*1005*1,19* 48 = 2583 Вт.

По этим параметрам помещения общие затраты тепла составят: Q = 4446 + 2583 = 7029 Вт.

Шаг 3 — необходимая мощность теплового контура

Рассчитываем оптимальную мощность контура необходимо для компенсации теплопотерь: N = 1,2 * 7029 = 8435 Вт.

Далее: q = N/S = 8435/60 = 141 Вт/кв.м.

Исходя из требуемой производительности системы отопления и активной площади помещения можно определить плотность теплового потока на 1 кв.м

Шаг 4 — определение шага укладки и длины контура

Полученное значение сравнивается с графиком зависимости. Если температура теплоносителя в системе 40°С, то подойдет контур со следующими параметрами: шаг – 100 мм, диаметр – 20 мм.

Если в стволе циркулирует вода, нагретая до 50°С, то расстояние между ответвлениями можно увеличить до 15 см и использовать трубу сечением 16 мм.

Считаем длину контура: L = 60/0,15*1,1=440 м.

Отдельно необходимо учитывать расстояние от коллекторов до тепловой системы.

Как видно из расчетов, для обустройства водяного пола придется делать минимум четыре отопительных контура. А как правильно укладывать и крепить трубы, а также другие секреты монтажа мы.

Выводы и полезное видео по теме

Наглядные видеообзоры помогут сделать предварительный расчет длины и шага теплового контура.

Выбор наиболее эффективного расстояния между ветвями системы теплого пола:

Справочник, как узнать длину петли эксплуатируемого теплого пола:

Метод расчета нельзя назвать простым . При этом следует учитывать множество факторов, влияющих на параметры контура. Если вы планируете использовать водяной пол как единственный источник тепла, то лучше доверить эту работу профессионалам – ошибки на этапе планирования может быть дорого .

Рассчитать необходимый метраж труб для теплого пола и их оптимальный диаметр самостоятельно? Может быть, у вас остались вопросы, которые мы не затронули в этой статье? Задайте их нашим специалистам в разделе комментариев.

Если вы специализируетесь на расчете труб для монтажа водяного теплого пола и вам есть, что добавить к вышеизложенному материалу, пишите свои комментарии ниже под статьей.

Расстояние между трубами теплого пола

Самый удобный и экономичный способ обогреть дом – установить теплый пол. Этот способ сохраняет значительное количество тепла — до 20-30 % при высоте потолков около 2,5 м и до 50 % при более высоких потолках (3,5 м и выше). Но водяной теплый пол – это достаточно сложная инженерная система, ее устройство требует определенных знаний.

Приветствую своего постоянного читателя и предлагаю его вниманию статью о том, какое оптимальное расстояние между трубами теплого пола и от каких факторов оно зависит.

Преимуществ отопления дома теплым полом много:

• Отапливается все помещение, причем наиболее физиологически комфортно — внизу теплее, на уровне головы прохладнее.
• Нет сильной конвекции, тепло не поднимается к потолку и не тратится впустую, поэтому такой обогрев более экономичен.
• Пыль и грязь не скапливаются на обогревателях.
• Приборы и коммуникации не занимают места, шторы и мебель не загромождают структуру теплого пола и не мешают его работе.

Но комфортное отопление получается только при правильном монтаже и настройке системы отопления. Одним из основных факторов, определяющих мощность теплого пола, является расстояние между трубами отопления.

Общие этапы монтажа

Обычно трубы укладывают так, чтобы расстояние между ними было 100-300 мм. Точнее шаг определяется только после расчета общей длины трубопровода и определения площади обогрева (площадь помещения за вычетом площади громоздкой мебели). На практике расстояние рассчитывается примерно (см. ниже), а затем чертится схема укладки теплого пола и указывается шаг.

Ориентировочное расстояние в санузлах 100-150 мм, в жилых помещениях — 250 мм, 300-350 мм в коридорах, тамбурах, кухнях, подсобных помещениях, кладовых и т.д. больше в остальной части помещения. Любой способ расположения теплых трубопроводов может иметь разный шаг в разных частях помещения.

Как правильно расположить трубы отопления

Расстояние между трубами отопления при параллельной прокладке должно быть не менее 200 мм, как указано в п.3.22. Правило распространяется как на гладкие, так и на оребренные трубы при условии, что они подсоединяются к соседнему радиатору.

При этом изменяются основные длины отступов от элементов помещения:

трубы выходят из штукатурки на 25 мм; расстояние от пола не менее 200 мм.

Параллельные трубопроводы требуют особой осторожности. Более того, это наиболее удобный способ позиционирования частицы в системе. Чтобы правильно осуществить параллельную укладку труб, лучше ориентироваться по инструкции и фото.

Особое расположение также относится к крепежным элементам (зажимы, хомуты и т. д.), поддерживающим отопление.

Например, расстояние между хомутами полипропиленовых труб отопления определяется в зависимости от их диаметра и температуры воды внутри. При диаметре 40 и градусном показателе 40 зажимы разнесены на расстояние 900 мм. Таблицу расположения зажимов можно найти в строительной документации, но не в СНиП.

Как рассчитывается длина трубы

Традиционно расчеты предполагают, что 5 м трубы достаточно для обогрева 1 м² пола (см. таблицу выше). Номинальное расстояние будет 200 мм. Исходя из этого соотношения, можно рассчитать номинальную длину всего трубопровода: общую площадь помещения умножить на 5 и округлить в большую сторону.

Для угловых комнат с одним окном эту длину лучше увеличить на 20 % (в 1,2), с двумя окнами — на 30 % (в 1,3). Для северных районов РФ необходимо умножить полученной длины еще на 20 % (на 1,2).

Например, для углового помещения площадью 20 м² с двумя окнами и в холодном регионе России длина трубопровода составит:

В данном расчете используется полная площадь помещения без за вычетом площади крупных предметов мебели. Делается это потому, что воздух над диванами (и даже шкафами) тоже нужно нагревать, часть тепла уходит на обогрев самой мебели. В расчете на уменьшенную площадь в помещении будет прохладно, а в маленькой комнате, загроможденной мебелью, может быть просто холодно.

При покупке необходимо добавить небольшой запас на повороты и неточности (6%, или коэффициент 1,06) и удвоить расстояние от коллектора до помещения.

Определение максимальной длины одного контура

Максимальная длина одного контура ни при каких условиях не должна превышать 100 м — иначе насос просто не будет проталкивать теплоноситель в контур. А стометровый контур лучше разделить на два — нагрев улучшится, а при избыточном нагреве всегда можно отрегулировать нагрев каждого контура с помощью трехходового вентиля в коллекторном узле.

Расстояние между трубами и полом

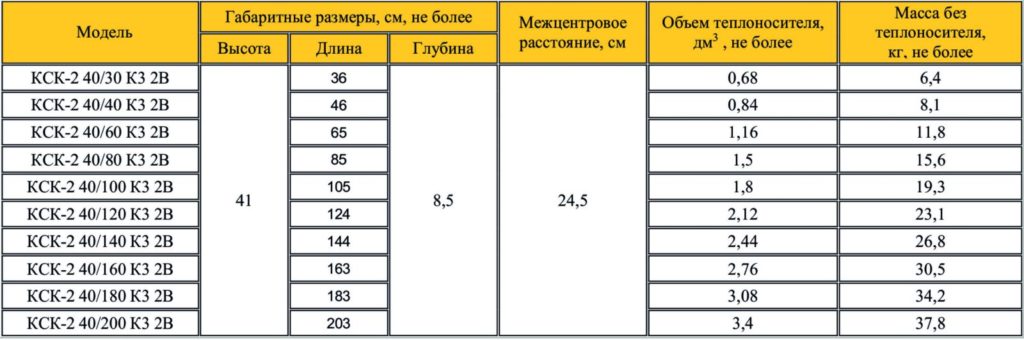

Самое главное – рассчитать правильное положение решеток радиатора и труб по отношению к полу. Именно в зависимости от расстояния до него определяется эффективность обогрева, а также уровень безопасности системы отопления и отдельной трубы.

Расстояние между трубами и полом

В настоящее время СНиП определяет следующие нормы:

• расстояние до пола не менее 60 мм;
• от 50 мм, считая от нижнего края подоконной доски;
• не менее 25 мм от штукатурки вертикальной поверхности (стены).

Эти цифры рассчитаны на основании того факта, что соседние материалы, окружающие отопление, негорючие. Если один или несколько из них могут загореться, следует соблюдать основное правило: не менее 10 мм от горючей поверхности до радиатора или труб. Тогда отопление через водопровод не приведет к пожару.

Медицинские учреждения, учебные заведения отличаются спецификой прокладки коммуникаций. В них от радиатора до пола должно оставаться не менее 100 мм, а от стены изделие должно отстоять на 60 мм. Такой подход повышает безопасность ослабленного или детского организма, даже если подача отопительной воды прервется.

СНиП 3.20 подразумевает, что расстояние до окна рассчитывается по подоконнику. Но он же строкой ниже указывает, что при отсутствии подоконных досок внимание следует уделить нижней кромке окна. От нее откладывают 50 мм, если система укладывается.

Указанные значения действительны для всех типов радиаторов, исключение сделано только для установок в больницах. Расстояние между трубами отопления в полу не менее 150 мм – это единственный вариант отопления, отличающийся от других по параметрам.

Важно! В пункте 3.20 также подразумевается, что водопроводная сеть при открытии позволяет провести подвод дополнительных коммуникаций. Это очень важное требование при монтаже отопления, ведь часто полипропиленовые и металлические трубы укладывают слишком плотно и неправильно, что приводит к перегреву.

Укладочные формы

Существуют различные способы укладки трубопроводов в стяжку.

Змейка

При прокладке змейкой или меандром трубопроводы располагаются параллельно. При этом помещение прогревается неравномерно. Способ подходит для небольших помещений. Змейка применяется для комбинированного способа монтажа – вдоль наружной стены прокладываются коммуникации и отсекается холодный воздух.

При укладке змейкой требуется небольшое расстояние или дополнительный обогрев (радиаторы).

Угловая змейка

Труба укладывается по внешнему углу, следующие витки укладываются параллельно так, чтобы трубопровод занимал квадрат. Подходит для обогрева углов. Двойная угловая змейка применяется для помещений с тремя наружными стенами.

Двойная змейка

Начало и конец одного отопительного контура прокладываются параллельно. Из всех вариантов змейки она обеспечивает наиболее равномерный прогрев помещения.

Улитка

Иначе этот способ называют улиткой, ракушкой, спиралью. Трубопроводы уложены по спирали, что обеспечивает максимально равномерный прогрев всей площади. Так удобно размещать трубы в больших помещениях.

Какой способ лучше

Сочетание двух вариантов установки позволяет оптимально расположить коммуникации в помещении. В больших помещениях лучше использовать улитку или комбинировать ее со змейкой – уложить несколько труб змейкой у наружной стены, а по остальной площади расположить трубы по спирали.

Змея у внешней стены отсекает холод от стен и окон. Вы можете настроить этот контур на более высокую температуру теплоносителя.

В небольших помещениях, например, ванной, коридоре оптимальна змейка. В комнатах средних размеров бывает двойная змейка. При прокладке труб методом угловой змейки помещение будет прогреваться неравномерно, применение угловой змейки целесообразно только при утеплении углов при комбинированной прокладке.

Часто комбинированные варианты или изменение расстояния используются преднамеренно – для компенсации неотапливаемых зон (под мягкой мебелью) или для обогрева рабочего места, игрового уголка для детей и т.п. немного больше:

1. Зона возле письменного стола, швейной машинки или пианино — там человек сидит неподвижно и может замерзнуть.
2. Часть комнаты, где дети часто и много играют.
3. Теплые зоны вокруг кровати, зона отдыха с мягкой мебелью в гостиной.

В любом случае перед монтажом своими руками необходимо начертить схему укладки трубопровода, рассчитав длину трубопровода и расстояние между витками. Затем вооружитесь карандашом и миллиметровкой и начертите схему с учетом расстановки мебели и способа выкладки теплого пола. При этом учитывать увеличение частоты укладывания возле мягкой мебели, кроватей и других мест, требующих тепла.

Тонкости прокладки и соединения трубопроводов можно посмотреть в нашем видео.

Теплый пол: что учитывается при расчете

Для организации эффективной работы отопления необходимо правильно рассчитать расстояние между трубами теплого пола — шаг укладки трубы. Этот показатель зависит от коэффициента теплопроводности материала, из которого он изготовлен, и его диаметра, а также места укладки и возможных теплопотерь. Неверный расчет приведет либо к перегреву поверхности, либо к дискомфорту, связанному с перепадами температур.

Расчет водяного теплого пола, материалы

Коэффициент теплопроводности

Определение расстояния между петлями контура необходимо начинать с выбора основного расходного материала. Для этого нужно определить, какие трубы лучше всего проводят тепло и традиционно используются для организации теплого водяного пола, расположив их в порядке убывания.

Шаг между трубами из материалов с высокой теплопроводностью всегда больше. Медные и стальные гофрированные трубы лучше всего проводят тепло. Однако в обустройстве водяного теплого пола их используют очень редко из-за высокой стоимости. И хуже всего тепло проводит полипропилен, который редко используется из-за плохой эластичности.

Наиболее популярными материалами являются сшитый полиэтилен и металлопластик.

Диаметр трубы

Чем меньше диаметр основного элемента системы, тем меньше нужно делать расстояние между петлями в контуре. При использовании трубы большего диаметра шаг укладки в контуре соответственно увеличивается .

Специалисты не рекомендуют использовать трубы меньшего или большего диаметра при укладке контуров водяного теплого пола, так как при их использовании отопление потеряет свою эффективность.

Трубы теплого пола

Теплопотери и расположение

Шаг между петлями в контуре водяного теплого пола может быть постоянным или переменным. Постоянный шаг обычно наблюдается в производственных помещениях и в помещениях, предъявляющих строгие требования к температуре воздуха, например, в ванных комнатах.

Расчет длины контура водяного теплого пола

• В крупных производственных помещениях, а также бассейнах и аквапарках расстояние между петлями должно быть 20 см (при условии, что расходный материал диаметром используется 20 мм).
• В ванных комнатах шаг укладки должен быть 15 см.
• Во всех остальных случаях используется переменный шаг. Минимальное расстояние между витками соблюдается вдоль стен, соприкасающихся с улицей, так как именно в этих местах наблюдаются наибольшие теплопотери. По мере удаления от наружных стен шаг укладки увеличивается.
• В общем случае оптимальный размер шага укладки определяется исходя из расчетной мощности тепловых потерь.
• Если теплопотери менее 50 Вт/м², монтажный интервал в контуре может быть 30 см.
• Если тепловая нагрузка превышает 80 Вт/м², то соблюдается минимальный шаг.

Можно ли стыковать трубу для теплого пола

При укладке медной системы в стяжку трубы скорее всего придется стыковать между собой. Такое соединение надежно и долговечно. Надежны также паяное соединение полипропиленовых труб и сварка полиэтилена с помощью терморезисторной муфты. Сложнее дело обстоит с использованием фитингов для ПНД, ПЭ-Х и термостойкого полиэтилена (ПЭ РТ).

Пресс-фитинги использовать можно, хотя и нежелательно (всякое может случиться, любое соединение может протечь). А вот при подсоединении трубопроводов к коллектору без пресс-фитингов не обойтись. Не допускается соединение труб друг с другом с помощью нажимных и компрессионных фитингов. То же самое касается цанговых соединителей из полиэтилена высокой плотности.

Целесообразно использовать гибкие трубы цельным куском — это надежнее. Просушка пола, ремонт нижнего помещения и взлом стяжки в случае протечки обходятся дороже.

Трубы теплого пола

Для монтажа конструкции «теплый пол» используются полиэтиленовые или металлопластиковые изделия. Каждый вид продукции имеет как преимущества, так и недостатки, которые следует учитывать перед началом работы.

В современном строительстве, как промышленном, так и гражданском, для таких систем применяют трубы с наружным диаметром 16 или 20 миллиметров.

Изделия полиэтиленовые имеют следующие преимущества:

материал изготовления настолько мягкий, что позволяет свободно укладывать трубы по спирали или змейке, выбирая любой угол поворота элементов схемы; устойчивость к коррозионным процессам; простая укладка; долговечность; низкая теплопроводность; экологичность; бюджетный; трубопровод, по которому движется теплоноситель, способен выдерживать рабочую температуру в пределах 40-50⁰С, а критическая температура составляет 90⁰-95⁰С.

Мягкость полиэтилена является не только достоинством этого материала, но и его недостатком, так как при укладке верхней бетонной стяжки система должна быть заполнена водой для предотвращения деформации.

Металлопластиковые изделия по-разному ведут себя при монтаже, так как боятся резких поворотов – могут образовать залом, в результате чего труба начнет протекать. Критическая температура для металлопластика составляет 90⁰С, а в стандартном режиме эксплуатации около 60⁰С (подробнее: «Какая металлопластиковая труба лучше для теплого пола»).

Из преимуществ металлопластиковых труб следует отметить их армирование, благодаря чему при заливке верхней части стяжки нет необходимости заливать контур водой. Такой показатель, как теплоотдача у металлопластика и у полиэтилена при аналогичных условиях монтажа идентичен. Из других достоинств металлопластиковых изделий (см. фото

) можно отметить: хорошую теплопроводность, благодаря наличию алюминиевого слоя; коррозионная и химическая стойкость; отсутствие склонности к образованию отложений на внутренних стенках. Специалисты советуют при покупке металлопластиковых труб отдавать предпочтение бесшовным изделиям. Чтобы самостоятельно убедиться в качестве этих изделий, следует отрезать примерно 5-миллиметровый кусок. Необходимо снять с нее полиэтиленовую защиту вместе с клеем и проверить, есть ли шов на несущем алюминиевом слое. В случае, когда изоляцию снять невозможно, то этот момент говорит о высоком качестве изделия, и в нем отсутствуют следы пайки.

Расход материала

Количество необходимого материала напрямую зависит от выбора способа расположения и шага труб в пределах одного контура.

Расчет схемы монтажа по материалам выполняют так, чтобы отопительный контур захватывал максимальную площадь с учетом отступа от стен 25-30 см. При этом площади пола, на которых размещается тяжелая мебель и громоздкие предметы, камин, ванна, крупная бытовая техника, кухня и жилые комнаты предполагаются гарнитуром, встроенными шкафами и т.п. не отапливаются.

Расчет системы теплого пола

Поверхности свыше 40 м² оборудуются не менее чем двумя рабочими контурами, часто методом расположения труб «двойная змейка».

Для расчета примерной длины материала необходимо воспользоваться формулой:

D = S/M˟k

• D – длина трубы;
• S — поверхность пола с подогревом;
• М — ступенька;
• к — фондовый показатель, который находится в пределах 1,1-1,4.

Варианты укладки труб

Расход материалов и количество тепла в помещении зависит от способа монтажа. Существует три основных техники укладки труб на пол:

Варианты укладки труб

Укладка «змейка» отличается простотой конструкции и монтажа, что и определяет ее широкое распространение. Змеевиковое расположение труб идеально подходит для помещений с малыми теплопотерями, промышленных объектов, требующих круглогодичного отопления.

Укладка трубы змейкой

Но такая компоновка источников тепла может привести к перепаду температур в разных частях пола, что скажется на степени комфортности и возможности превышения допустимых значений СНиП отдельными зонами , в соответствии с которым температурный максимум для напольных покрытий с подогревом в местах постоянного пребывания людей составляет +25°С, периодически +32°С. Для уменьшения влияния неравномерности нагрева при проектировании на вводы и выходы контуров отопления теплоносителей:

• максимальная разница температур не более 5°С, метод не может нивелировать большие значения;
• максимальная мощность системы отопления 80 Вт/м².

Укладка труб теплого пола «улитка»

Более сложным в расположении теплоносителей является «улитковый» способ, иногда называемый спиралью или «раковиной». Несмотря на более трудоемкое выполнение и требуемую точность проектных расчетов, этот метод отличается равномерным распределением температурного поля по всей поверхности пола. Это достигается поочередным размещением прямых и обратных труб. Выравнивание температуры осуществляется с помощью поверхностной строительной бетонной стяжки, рекомендуемая толщина которой 3-5 см, или алюминиевых пластин, укладываемых на теплоносители сверху. Установка «скорлупа» способствует устранению температурного разрыва от 10 до 25°С и равномерному распределению температуры по всей площади.

Вариант укладки труб

Комбинированный метод представляет собой сочетание различных способов укладки на больших площадях. Значимые поверхности покрытия разбиваются на зоны, в которых монтаж изоляционных материалов осуществляется по месту расположения участка – у окон, входных дверей и наружных стен, трубы располагаются змейкой, и вдоль.

Особенности крепления труб в контуре

Трубы теплого пола можно укладывать одним из следующих способов:

с использованием пластиковых планок в виде консольной ленты; использование специальных ковриков с пазами для укладки; с помощью металлической монтажной ленты; с помощью отдельных кронштейнов – они крепятся к основанию на расстоянии один от другого.

В качестве примера рассмотрим использование пластиковой крепежной планки с пазами для труб 16 и 20 мм. При этом противоположные хомуты на крепеже отстоят друг от друга на 50 миллиметров, а хомуты на трубу – на 20 сантиметров.

Удобный способ монтажа — фиксация контура с помощью ленточных (или ленточных) хомутов — они обеспечивают шаг труб 200 мм при укладке теплого пола и поэтому не нуждаются в разметке.

Аналогичное расстояние в 20-25 см необходимо соблюдать при монтаже отопительной конструкции с помощью точечных кронштейнов. Они рассчитаны на то, чтобы стяжка прогревалась равномерно, вне зависимости от способа укладки – спираль или змейка.

Также возможно обеспечить фиксированный зазор между трубами, используя алюминиевые теплораспределительные пластины. Их укладывают на плиты из экструдированного пенополистирола, которые имеют на своей поверхности специальные бороздки. В результате получается своеобразная система сборки, имеющая много общего с детскими конструкторами, так как все необходимые размеры у них уже есть заранее.

Во избежание деформации металлопластика при резком повороте отопительного контура перед проведением монтажных работ на трубу надевается стальная пружина, имеющая длину 20-25 сантиметров и ширину 18-20 миллиметров. Его следует натянуть на предполагаемое место изгиба, в результате чего он будет сдавливать стены и пластик начнет равномерно растягиваться, так что залома не произойдет. В процессе укладки пружина проталкивается дальше до конца контура и затем вынимается. Нужно знать, как правильно уложить трубу для теплого пола на стяжку, чтобы покрытие прогревалось равномерно.

Дело в том, что теплый воздух по бетону поднимается вверх не строго вертикально, а под углом 45 градусов, по форме напоминая конус. В том случае, когда края потоков пересекаются на поверхности слоя бетона, то напольное покрытие будет прогреваться равномерно и при движении по его поверхности не ощущается перепада температуры. Таким образом, получается: если расстояние между трубы теплого пола – 20 сантиметров, толщина бетона также должна быть равна 20 сантиметрам. Теоретически потоки тепла будут пересекаться именно на этой высоте. В реальности достаточно, чтобы толщина стяжки была меньше, а именно около 10-12 сантиметров, и этому есть несколько объяснений: Поверх бетонного слоя все равно будет укладываться чистовое напольное покрытие, что увеличит высота этажа. трубы, расположенные в стяжке, не создают четких границ нагрева, и бетон нагревается рядом, в результате чего на поверхности одинаковая температура. Монтаж и подбор труб для теплого пола – вполне решаемая задача.

Но необходимо помнить, что система отопления оборудуется один раз и надолго и ремонт в результате поломки обойдется в значительную сумму. В качестве полноценного отопления теплый пол начали использовать еще в Древнем Риме. Учитывая, что в те времена еще не было радиаторов, римляне ставили в подвалах печи, отапливаемые дровами, которые отапливали помещение теплым воздухом. Такие системы отопления пришли на современный рынок с момента внедрения технологии производства пластиковых труб, что не только удешевило саму систему отопления, но и продлило срок ее службы.

Нюансы монтажа

Чтобы напольное покрытие получилось качественным, мастера советуют придерживаться ряда правил.

1. Не рекомендуется корректировать утвержденную схему расположения труб непосредственно в процессе монтажа.
2. Теплоносители не должны подвергаться механическому растяжению, деформации или нагреву.
3. Обрежьте трубы перед их подсоединением к гидравлическому насосу.
4. Аккуратное размещение и соединение всех компонентов обеспечивает герметичность системы отопления в целом.
5. Не рекомендуется наступать на него при закладке охлаждающей жидкости.

Для удобства укладки труб можно использовать футерованную подложку из фольги

Самостоятельно подобрать трубы и определить оптимальный шаг укладки напольного покрытия не так уж сложно. Главное помнить, что все манипуляции направлены на создание комфортной и уютной домашней обстановки.

Как крепить трубы водяного пола

На выбор того, к чему крепить трубы, влияет выбранный способ монтажа системы отопления и размер общей отапливаемой площади. Для больших помещений рекомендуется использовать монтажные панели и готовые клипсы. В небольших помещениях можно обойтись хомутами.

Выбор труб

Важным моментом при монтаже теплых полов является выбор труб. Поэтому лучше всего отдавать предпочтение продукции того производителя, который дает гарантию на свой товар более 30 лет и обязуется выплатить компенсацию или полностью возместить стоимость материала в случае обнаружения брака, поломки или других неполадок.

Труба теплого пола UPONOR

При монтаже изгиб труб может варьироваться от 45 до 90°С, что может усложнить процесс укладки материала. К теплотрассе предъявляются следующие требования:

• прочность;
• износостойкость;
• долговечность;
• достаточная теплопередача;
• низкий коэффициент теплового расширения;
• нейтральность воды;
• способность выдерживать температуру до 120°С.

Прокладка металлопластиковой трубы

Наиболее популярные материалы для теплоносителей:

Важный момент! «Идеальная» труба не склонна к растрескиванию и может быть установлена ​​при температуре окружающего воздуха +5°С и выше, сочетает в себе небольшой наружный диаметр, который может составлять от 9 до 22 мм, и достаточное внутреннее сечение, обеспечивающее хорошую пропускную способность. мощности, так как большое поперечное сечение снижает нагрузку на гидравлический насос.

Полиэтиленовые трубы теплого пола

Последовательность укладки труб

Другим эффективным методом монтажа является «пенопласт». В этом случае монтаж осуществляется на теплоотражающие плиты. Основой для укладки трубы служат специальные маты с пазами и защелками.

Полистирольная система имеет несколько основных преимуществ:

• Принцип укладки труб прост. Самостоятельный монтаж водяного контура возможен любым способом. На матах имеется специальный кронштейн для крепления трубы с защелкой-замком, обеспечивающий необходимую надежную фиксацию.
• Нет необходимости в дополнительных бетонных работах. Коврики имеют металлические теплоотражающие пластины. В пластины вставлена ​​красная труба для подачи и синяя для обратки. Сверху они заполняются специальным раствором. На высыхание поверхности уходит 1-2 дня. Полы можно сразу укладывать ламинатом или линолеумом, или любым другим видом напольного покрытия, что сокращает время на монтажные работы.
• Скорость установки. Полистирольный метод – наиболее эффективная технология крепления труб для водяного теплого пола. Нет необходимости подвязывать и закреплять контур монтажной лентой или гарпунами. Монтажные кронштейны расположены таким образом, чтобы полностью соответствовать необходимым техническим требованиям. Таким образом, нельзя нарушать минимальный диаметр изгиба трубы, что является распространенной ошибкой при укладке без матов.
• Максимальное тепловыделение. Алюминиевые теплораспределительные пластины укладываются поверх водяного контура, вставляются в маты. Такое устройство позволяет равномерно распределять получаемое тепло по помещению. В качестве альтернативы можно использовать металлические или оцинкованные пластины для распределения тепла.

Диаметр трубы

Чем меньше диаметр основного элемента системы, тем меньше нужно делать расстояние между петлями в контуре. При использовании трубы большего диаметра шаг укладки в контуре соответственно увеличивается.

Труба диаметром 16 мм укладывается с минимальным расстоянием 10-15 см. С увеличением диаметра до 20 мм увеличивается и шаг укладки. В этом случае она может составлять 15-20 см.
