    Для расчета трубы на площадь помещения в первую очередь стоит определиться – основное это отопление или вспомогательное, а так же выбрать трубу для теплого пола.

Если напольное отопление является основным отоплением, то оптимальный объем трубы – 8 погонных метров на квадрат, если вспомогательным – 5 погонных метров на квадрат. Как основное отопление нужно покрыть более 65% площади помещения, обеспечивая отступ от стен не менее 15 см.

Кроме этого следует уделить внимание расстановке крупногабаритной мебели и технике ( шкафы-купе, встроенная кухня и т.д.), в местах размещения которой укладывать шланг можно, но не желательно. Важно знать, что шаг укладки трубы водяного теплого пола не должен превышать 25 см, а минимальное расстояние между трубами — 10 см, оптимальный шаг укладки трубы — 15 см, а ближе к холодным стенам 10 см. В случае отклонения от этих параметров может возникнуть тепловая зебра , если шаг более 20-25 см.

Пример: если дом 100 м2, то примерное количество теплого пола — 85 м2, оптимальное количество трубы с шагом 15 см — 8 м\п 85*8 = 680 м\п трубы.

Труба если лежит на пенопласте может закрепляться якорной скобой, если на стяжке планкой, так же можно закреплять хомутами на армирующей сетке но не сильно

Пирог

Планка

Гаr

Якорная скоба в пенопласте

    Как рассчитать дополнительные материалы на водяной пол вы можете узнать здесь.

Водяной теплый пол в разрезе

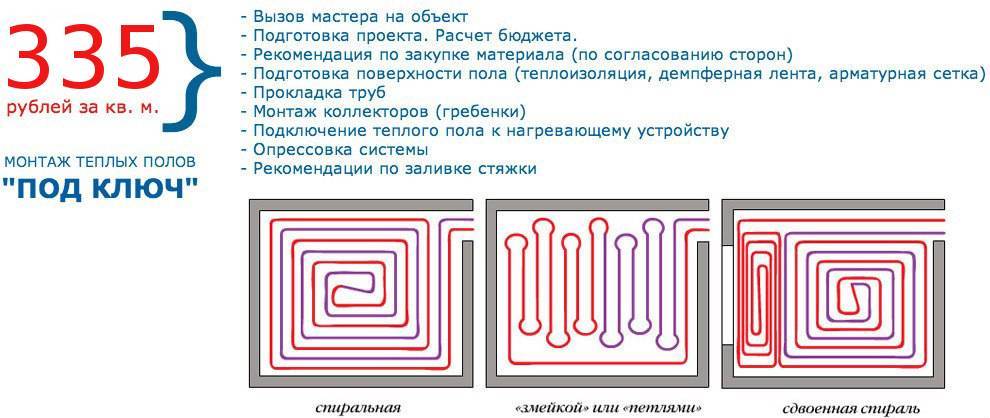

Способ укладки

Часто задаваемые вопросы

— Теплый пол может прослужить 50-70 лет без проблем.

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

1. Heattherm — теплый пол двужильный кабель и мат
2. ThermoPEX для теплого пола — оптимальный вариант для дома
3. Бобышки для теплого пола. Маты с бобышками что это?
4. Боится ли теплый пол воды. Может ли ударить током?
5. Виды электрических теплых полов

Показать больше

6. Во сколько обойдется отопление теплым полом в месяц
7. Водяной теплый пол в деревянном доме
8. Водяной теплый пол под ламинат. Стоит ли?
9. Водяной теплый пол. Преимущества и недостатки.
10. Время монтажа теплого пола. Сколько займет?
11. Выбор электрического и водяного теплого пола
12. Где установить гребенку или коллектор теплого пола?
13. Для какого теплого пола подходит инфракрасная пленка?
14. Для чего нужен кислородный барьер?
15. Для чего нужен насос в коллекторе?
16. Для чего нужна демпферная лента в теплом полу
17. Для чего нужны расходомеры в теплом полу?
18. Зачем нужны расходомеры, смесительный узел и евроконус?
19. Как выбрать мощность теплого пола
20. Как выбрать нагревательный мат теплого пола
21. Как выбрать насос для водяного теплого пола?
22. Как выбрать насос теплого пола. База насоса
23. Как делать первое включение теплого пола?
24. Как дешево, экономно сделать теплый пол?
25. Как заменить датчик теплого пола если он замурован?
26. Как купить надежный теплый пол?
27. Как надежны терморегуляторы? Ремонт и замена регулятора
28. Как отличить стержневой теплый пол от подделки?
29. Как подключить датчик теплого пола?
30. Как проверить роботу монтажников по теплому полу?
31. Как работает система водяного теплого пола? Принцип работы
32. Как рассчитать количество контуров гребенки?
33. Как рассчитать количество контуров коллектора?
34. Как рассчитать количество трубы на квадратный метр?
35. Как рассчитать материалы на водяной теплый пол?
36. Как сделать теплый пол если нельзя сделать стяжку!?
37. Какая должна быть стяжка для теплого пола
38. Какие бывают виды теплого пола?
39. Каким должен быть бетон и стяжка теплого пола?!
40. Какого цвета выбрать трубу теплого пола?
41. Какое напольное покрытие можно использовать для теплого пола?!
42. Какое напольное покрытие можно использовать для теплого пола?!
43. Какое напольное покрытие можно использовать для теплого пола?!
44. Какой должна быть температура теплого пола
45. Какой кабель подходит под плитку, а какой в стяжку?
46. Какой котел лучше использовать для теплого пола?
47. Какой крепеж используется в водяных теплых полах
48. Какой теплый пол лучше выбрать под плитку?!
49. Какой теплый пол лучше? Какой выбрать водяной или электрический
50. Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
51. Какую подложку для теплого пола выбрать?
52. Калькулятор теплого пола
53. Когда целесообразен монтаж водяного теплого пола ?
54. Контура теплого пола, какие бывают?
55. Куда девать остаток нагревательного кабеля . Можно ли резать?
56. Латунь или нержавейка? Какая гребенка лучше?
57. Лучшие водяные теплые полы и их рейтинг
58. Лучшие электрические теплые полы и их рейтинг!
59. Маты с бобышками для водяного теплого пола. Что это?
60. Минусы и недостатки водяного теплого пола
61. Можно ли … теплый пол? Ответы!
62. Можно ли подключить радиатор к коллектору?
63. Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
64. Монтаж
65. Монтаж ламината на теплый пол своими руками
66. Монтаж стержневого теплого пола?
67. Монтаж электрического и водяного теплого пола своими руками
68. Обзор стоимости теплых полов за м2, стоимость монтажа
69. Основание под водяной теплый пол. Виды и способы укладки.
70. Основные составляющие водяного теплого пола.
71. Особенности конструкции бойлеров Ento
72. Отличие двужильного от одножильного нагревательного кабеля?
73. Отличие механического терморегулятора от программируемого
74. Отличие сплошной пленки от классической полосочной?
75. Отопление дома теплым полом. Стоит ли?
76. Отопление теплым полом
77. Отчет об отправке
78. Официальный сайт теплого пола
79. Перегревается ли стержневой теплый пол?
80. Плиточный клей для теплого пола, какой использовать?
81. Плюсы и минусы электрических и водяных теплых полов
82. Подключение электрического и водяного теплого пола
83. Подложка под водяной теплый пол. Для чего она нужна?
84. Почему мат теплого пола, не кабель?
85. Почему электрический теплый пол не греет
86. Правильный водяной и электрический теплый пол
87. Правильный шаг укладки водяного и электрического теплого пола
88. Преимущества водяного теплого пола перед радиаторным отоплением.
89. Преимущество стержневого теплого пола
90. Прогреет ли теплый пол 5-6 см стяжки?
91. Проектные работы
92. Расчет теплого пола водяного и электрического
93. Ремонт нагревательного кабеля теплого пола
94. Ремонт электрического и водяного теплого пола
95. С чего состоит система водяного теплого пола
96. Система водяных и электрических теплых полов
97. Система управления водяным теплым полом. Что такое сервопривод?
98. Сколько потребляет нагревательный кабель? Его мощность.
99. Сколько потребляет теплый пол?
100. Сколько энергии потребляет пленочный теплый пол?
101. Способен ли терморегулятор экономить электричество?
102. Справочная
103. Стандартная пленка Felix Excel и ее конструкция
104. Стоит ли экономить на терморегуляторе?
105. Схема укладки теплого пола
106. Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
107. Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
108. Тепло инфракрасного от инфракрасного теплого пола Felix Excel
109. Теплоизоляция под плитку для теплого пола
110. Теплые полы в гипермаркете
111. Теплый пол 27 ua или 24 на 7, длительность работать?
112. Теплый пол без стяжки
113. Теплый пол в бане и сауне, как реализовать?
114. Теплый пол в ванной и санузле. Как реализовать?
115. Теплый пол в ванную электрический и водяной
116. Теплый пол в стяжку водяной и электрический
117. Теплый пол в частном доме
118. Теплый пол и его эпицентр температуры
119. Теплый пол из металлопластиковых труб
120. Теплый пол на балконе и лоджии. Как осуществить?
121. Теплый пол на кухне. Где можно размещать?
122. Теплый пол от печки или камина, как сделать?
123. Теплый пол от Розетки
124. Теплый пол от центрального отопления или котла
125. Теплый пол под деревянный пол
126. Теплый пол под ковролин
127. Теплый пол под ламинат
128. Теплый пол под линолеум
129. Теплый пол под линолеум на деревянный пол
130. Теплый пол под плитку
131. Теплый пол своими руками
132. Теплый пол, цена на 2020 год. Обзор цен теплых полов
133. Терморегулятор водяного теплого пола. Какой выбрать?
134. Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
135. Труба для теплого пола 16 диаметра
136. Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
137. Укладка теплого пола, как осуществить? Как правильно сделать
138. Управление теплым полом. Какие бывают системы?!
139. Устройство теплого пола водяного и электрического
140. Утепление и подложки под теплый пол
141. Чем гребенка отличается от коллектора?
142. Чем зафиксировать трубу теплого пола?
143. Чем и как закрепить нагревательный кабель теплого пола
144. Чем отличается нагревательный мат от кабеля?
145. Что лучше водяной теплый пол или электрический?
146. Что подобрать для теплого пола без стяжки?
147. Шаг укладки теплого пола электрического и водяного?! Расчет
148. Электрический теплый пол плюсы и минусы
149. Консультация
150. Тестовая статья
151. Доставка и оплата
152. Сотрудничество теплый пол оптом
153. Документация
154. Водяной теплый пол в многоэтажном доме и в квартире. Подключение
155. Как сделать замер площади под теплый пол самостоятельно?
156. Можно ли укорачивать нагревательный кабель или мат теплого пола?
157. Связаться с нами

Спасибо за Ваш заказ!

Мы свяжемся с Вами в самое ближайшее время.

Расход трубы теплого пола на 1 м2: как рассчитать длину

Содержание

• 1 Что понадобится для проведения расчёта
• 2 С чего начинается проведение расчётов
• 3 Как правильно рассчитывается длина трубы на тёплый пол
• 4 Тёплый пол: можно ли использовать в качестве основной системы отопления

Тёплый водяной пол уже давно является не предметом роскоши, а обыкновенным способом достижения высокого уровня комфорта и уюта в жилом помещении. При помощи такого пола можно не просто эффективно обогреть помещение, но ещё и исключить вредное воздействие на здоровье жильцов. Для обустройства в квартире или доме тёплого пола, понадобится произвести специальные расчёты. От качества выполнения этих расчётов будет зависеть эффективность установки.

Что понадобится для проведения расчёта

Тёплый водяной пол представляет собой усовершенствованную систему отопления, которая может быть как основным источником обогревания, так и вспомогательным. Их можно устанавливать как совместно с радиаторами, так и отдельно.

Для расчёта тёплого водяного пола понадобятся такие сведения, как тип помещения и его площадь. Для определения данных параметров можно воспользоваться планировкой дома, где указываются все необходимые сведения. Имеется также возможность воспользоваться таким способом, как проведение самостоятельных замеров помещения.

Имеется два способа монтажа тёплого пола в помещении. Первый способ называется настильным, и представляет он собой настил из разнообразных материалов (полистирол или древесина). Его достоинством является простота и высокая скорость монтажа. Второй вариант называется бетонным. Для его монтажа понадобится укладывать не только отопительные трубопроводы на пол, но ещё и укладывать утеплитель, а также заливать бетонную стяжку. В материале рассмотрим второй вариант монтажа тёплого пола.

Не исключением являются такие случаи, когда сооружение тёплого пола осуществляется без проведения расчётов, и в итоге такая конструкция является малоэффективной.

С чего начинается проведение расчётов

Производить расчёты тёплого пола следует с особой внимательностью. Если будут допущены недочёты в процессе эксплуатации пола, то исправить их можно будет только путем демонтажа стяжки. В зависимости от вида помещения температурные показатели рекомендуется принимать со следующими значениями:

• Для жилого помещения, куда относятся спальни, зал и кухня, температура составляет 29 градусов.
• Участки возле наружных стен – 35 градусов.
• Ванная – 33 градуса.
• Для напольного покрытия из паркета рекомендуется не превышать показатель температуры в 27 градусов.

Для монтажа системы отопления рекомендуется применять трубы трёх диаметров: 16 мм, 18 мм и 20 мм. Если планируется смонтировать установку из коротких труб, то для таких целей не понадобится мощный циркуляционный насос.

Как правильно рассчитывается длина трубы на тёплый пол

Если планируется смонтировать тёплый пол в помещении, с площадью до 10 м2, то для этого применяется труба диаметром 16 мм, и длиной до 80 метров. В среднем на 1 м2 нужно около 5 п.м. При таком расчёте длина шага трубы будет составлять до 20 см. Для определения протяжённости трубы можно применить формулу следующего вида:

L=S/N*1,1;

где, S – площадь;

N – шаг;

1,1 – запас трубы, учитывающийся на повороты.

При проведении расчётов трубопровода понадобится дополнительно прибавить метраж трубопровода до коллектора и обратно. Расход трубы на 1 м2 рассчитывается в зависимости от шага:

• При шаге в 10 см показатель расхода на 1 м2 составляет 10 п.м.
• При значении 15 см – 6,7 п.м.
• 20 см – 5 п.м.
• 25 см – 4 м.п.

Предельно-допустимым расстоянием может быть значение в 30 см, но при этом важно понимать, что чем больше размер шага, тем меньше эффективность системы отопления.

Ниже представлен пример, в котором рассчитывается сколько нужно метров трубопровода для сооружения тёплого пола.

Применяются такие показатели:

1. Площадь комнаты составляет 10 кв. м.
2. Метраж до коллектора — 2 метра.
3. Длина между трубами тёплого пола или шаг — 15 см или 0,15 м.

Подставляем все значения в формулу: 10/0,15*1,1+(2+2)= 77м.

Как видно, вычислить метраж трубопровода для прокладки тёплого пола не составляет большого труда.

Расчёт немаловажно осуществлять исходя из того, какой материал труб планируется использовать для сооружения системы отопления «тёплый пол». Для этого применяются следующие виды материалов:

1. Металлопластик. При использовании такого материала диаметром 16 мм, длина не должна превышать 100 метров.
2. Сшитый полиэтилен. Этот материал трубы обойдётся дешевле, но при этом понадобится воспользоваться изделием 18 мм. Длина не должна быть больше 120 метров.
3. Медь. Дорогостоящий материал, но при его монтаже исключается вероятность повреждения изделия.
4. Полипропилен. Используется крайне редко, так как имеет сложности при монтаже конструкции.
5. Сталь. Из этого материала также можно соорудить рассматриваемую систему, только такой монтаж обойдётся достаточно дорого, что связано с необходимостью использования горелки и сварочного аппарата.

Рекомендуется использоваться для сооружения системы тёплый пол металлопластиковые трубы или сшитый полиэтилен.

Долговечность и эффективность функционирования водяной системы отопления тёплый пол зависит от таких факторов: какой вид материала трубопровода используется, и правильно ли выполнена их укладка.

Если выполнение простого математического расчёта вызывает сложности, то всегда можно воспользоваться специальным калькулятором онлайн. Калькулятор рассчитывает требующуюся длину трубы в зависимости от площади. Если необходимо получить максимально точные расчёты длины трубопровода, необходимого для сооружения конструкции, то для этого существуют специальные компьютерные программы. После установки таковых программ, для проведения расчёта понадобится ввести необходимые данные. Основными показателями, характеризующие систему отопления, являются:

1. Длина контура.
2. Равномерность распределения нагрузки.
3. Величина тепловой нагрузки.

Если площадь помещения достаточно велика, то рекомендуется увеличивать шаг. При увеличении шага следует принять во внимание тот факт, что понадобится повысить температуру теплоносителя для обеспечения необходимого температурного режима в отапливаемом помещении. Если шаг для небольших помещений не должен превышать 30 см, то для комнат, площадь которых больше 20 м2, он может достигать 60 см.

Тёплый пол: можно ли использовать в качестве основной системы отопления

Чтобы выяснить, можно ли использовать систему отопления «теплый пол» в качестве единственного источника обогрева, необходимо провести черновые расчеты. Для проведения этих расчётов понадобится определить плотность теплового потока, который будет отдавать система «тёплый пол». Для определения плотности применяется формула:

g=Q/F;

где, Q – теплопотери в помещении;

F — площадь пола, которую планируется соорудить.

Чтобы определить величину Q, понадобится учесть площадь всех окон, а также высоту потолков. Для определения величины F учитывается только тот участок пола, который будет покрываться отопительными трубопроводами.

Определить среднюю температуру теплоносителя можно по формуле:

∆T=(TR+TO)/2;

TR – значение температуры на участке входа в контур нагрева;

TO – показатель температуры, соответствующий участку выхода из нагревательного контура.

Вышеуказанные значения рекомендуется использовать в диапазоне от 30 до 55 градусов. На основании полученных значений g и ∆T производится выбор диаметра трубопровода, а также шаг при монтировании трубопровода. После этого определяется необходимая длина трубопровода для сооружения системы отопления. На основании чернового расчёта принимается решение рациональности применения системы отопления «тёплый пол», как единственного варианта обогрева помещения. Только при правильных расчётах и планировке расположения трубопроводов система отопления прослужит длительное время.

Прямое напольное отопление Как измерить

Важно убедиться, что ваши расчеты верны, прежде чем заказывать систему напольного отопления, так как наши кабели не могут быть разрезаны во время установки, и мы не можем предоставить возмещение за элементы, которые были развернуты, разрезаны или поврежден.

Если вам нужна консультация перед заказом системы отопления, вы можете обратиться к члену нашей проектной или технической группы, которые будут рады дать вам совет. Мы доступны семь дней в неделю, и большинство наших сотрудников являются полностью квалифицированными электриками и сантехниками, имеющими опыт установки теплых полов, поэтому вы знаете, что получите только профессиональную консультацию.

Мы рекомендуем, чтобы любые измерения производились в метрической системе (метрах) и дважды проверялись перед размещением заказа.

Ниже мы предоставили два примера того, как измерить пол с подогревом:

Пример 1.

Теплый пол для ванной комнаты стандартного размера

1. Во-первых, вам необходимо рассчитать площадь в квадратных метрах, измерив длину и ширину комнаты в метрах и перемножив эти цифры между собой. Например, ваша ванная комната может быть 2 м х 2,5 м, поэтому площадь 5 м ² (2 м x 2,5 м).
2. Далее вам нужно будет вычесть площадь, занимаемую любыми фиксированными предметами мебели, которые покрывают пол (ванна, пьедестал раковины, унитаз и т. д.). Точно так же, как в примере выше, рассчитайте площадь, занимаемую каждым предметом, и вычтите общую цифру из площади вашей комнаты. Например, типичная ванна имеет размеры 700 мм x 1700 мм (или 1,19 м ² ).
3. После того, как вы это сделаете, вам нужно будет удалить дополнительные 10%, чтобы обеспечить зазор 75 мм по краям вашей системы отопления.
4. Таким образом, в этом примере наша комната составляет 5 м ² минус 1,19 м ² для ванны, что дает нам 3,81 м ² и, удаляя дополнительные 10% (0,38 м ² ), мы получаем цифру 3,43 м ² .
5. Для системы с нагревательным матом ближайший размер комплекта будет 3 м ² или, для системы со свободным кабелем, это будет от 2,9 м ² до 3,7 м ² (помните, что лучше заказывать меньше, чем больше). -порядок, так как кабели не могут быть перерезаны во время установки).
6. При утеплении пола перед укладкой системы отопления вам необходимо рассчитать площадь без 10% удаления по краям, так как ваш утеплитель должен быть заподлицо с краями вашей комнаты.
7. Если вы выбираете свободную кабельную систему, вы можете заметить, что каждый комплект подходит для разных площадей пола. Это связано с тем, что расстояние между кабелями можно регулировать для изменения тепловой мощности вашей системы:
   • Расстояние между петлями кабеля 6 см = 165 Вт/м ² .
   • Расстояние между петлями кабеля 6,5 см = 150 Вт/м ² .
   • Расстояние между петлями кабеля 7,5 см = 130 Вт/м ² .

Пример 2 Теплый пол для кухни стандартного размера

1. Как и в первом примере, сначала необходимо измерить длину и ширину комнаты в метрах, чтобы получить общую площадь. В этом примере наша кухня имеет размеры 3,5 м х 4 м, поэтому площадь будет 3,5 м х 4 м или 14 м 9 .0015 2 .
2. Опять же, нам нужно рассчитать пространство, занимаемое стационарными предметами мебели, такими как напольные шкафы. На кухне есть 4-метровый ряд модулей глубиной 600 мм, что занимает 2,4 м ² площади (0,6 м x 4 м).
3. Снятие дополнительных 10 % для обеспечения зазора в 75 мм уменьшит нашу общую площадь пола с 14 м ² до 10,44 м ² (14 м ² – 2,4 м ² – 10%).
4. Таким образом, общая площадь для установки составляет 10,44 м ² , и лучшим выбором будет мат 10 м ² или свободный комплект кабелей от 8,8 м ² до 11,22 м ² .
5. Опять же, при установке изоляционных плит вам не нужно снимать 10% для зазора, так как ваши плиты должны быть на одном уровне со стенами вашей комнаты.

• Кабели для обогрева пола
• Нагревательные маты под дерево
• Маты с подогревом пола

Смущенный?
Измерение
Как установить
Запрос цитаты

Как обнаружить и локализовать трубопроводы теплого пола

Трубопроводы теплого пола могут быть скрыты разными способами, что затрудняет их обнаружение и поиск, если вы не знаете, что искать. С помощью этого руководства вы узнаете, как наиболее эффективно обнаруживать и находить трубопроводы теплого пола, экономя время и деньги. Мы рассмотрим все, от различных стилей трубопроводов до оборудования для обнаружения и советов по обнаружению.

Если в вашем доме есть пол с подогревом, вам нужно знать, как обнаружить и найти трубопроводы, чтобы вы могли избежать их при работе над проектами по благоустройству дома. Профессиональный подземный локатор кабелей/проводов/трубопроводов Noyafa NF-826 – самый простой способ сделать это.

Просто включите устройство и поднесите его к полу. Устройство будет издавать звуковой сигнал, который становится громче по мере приближения к трубопроводу. Затем вы можете использовать прилагаемые наушники, чтобы определить точное местоположение трубопровода.

Затем вы можете использовать прилагаемые наушники, чтобы определить точное местоположение трубопровода. Дальность действия детектора высокая, но она может меняться в зависимости от состояния грунта. Он также достаточно мал, чтобы поместиться в кармане или сумочке, что делает его идеальным для домовладельцев, которые всегда в пути.

Некоторым людям трудно найти подземные кабели, потому что им нужно ходить взад и вперед, удерживая металлоискатели над всеми участками земли, которые, по их мнению, могут содержать провода или трубы.

С подземным кабельным локатором, таким как Noyafa NF-826 Professional Underground Cable / Wire / Pipe Locator, в этом нет необходимости. Все, что вам нужно сделать, это сканировать область с помощью вашего устройства, пока вы не найдете то, что ищете! Вам не нужно тратить время на копание ям, а значит, вы не повредите никакие подземные коммуникации во время строительства.

Широкий ассортимент, подходящий для любых обстоятельств. Используйте одну сторону локатора там, где меньше помех (например, вокруг участков с высокой травой), а другую сторону — там, где помех больше (например, внутри зданий).

И в отличие от других устройств, которые требуют постоянного движения, для этого требуется лишь минимальное движение, чтобы определить, есть ли какие-либо кабели.

Зачем использовать георадар для картирования расположения труб напольного отопления?

Георадар (георадар) — это технология, которая может использоваться для обнаружения и определения местоположения труб напольного отопления. Работа георадара заключается в отправке электромагнитных волн, которые проникают в землю и отражаются обратно при попадании на объект. Затем волны обнаруживаются приемником, который создает карту подземных объектов.

Георадар — это точный и неразрушающий метод определения местоположения труб напольного отопления, что важно для предотвращения повреждения труб во время строительных или ремонтных работ. Его также можно использовать для обнаружения утечек в трубах, что может сэкономить деньги на счетах за электроэнергию.

Например, если в системе обогрева пола в вашем доме есть утечка, вы увидите повышение температуры поверхности. Если вы заметили, что это происходит, используйте георадар, чтобы точно определить место утечки, и вызовите местного сантехника, пока ситуация не ухудшилась.

Георадарная съемка проводится для определения расположения трубопроводов под полом.

Георадарная съемка — лучший способ обнаружения и локализации труб напольного отопления. Он использует радиоволны для проникновения в землю и создания карты подземных особенностей. Сначала оператор георадара отметит область, которую необходимо обследовать. Затем они просканируют местность с помощью георадара в поисках любых аномалий, которые могут указывать на наличие труб.

Наконец, они интерпретируют данные для создания карты подземных объектов. Например, если труба была обнаружена с одной стороны помещения, но не с другой, то можно предположить, что между этими двумя точками, вероятно, находится источник тепла.

Кроме того, если аномалия была обнаружена в помещении, но поблизости нет радиаторов или котлов, возможно, аномалия связана с трубой теплого пола.

Нанесение на карту расположения труб напольного отопления

Если вы планируете добавить в свой дом систему напольного отопления, перед началом работы вам необходимо нанести на карту расположение труб. Это поможет вам избежать повреждения труб и обеспечить их равномерное распределение по пространству.

Существует несколько различных способов обнаружения и локализации трубопроводов теплого пола. Во-первых, используйте искатель шипов. Во-вторых, используйте металлоискатель. Наконец, вы также можете просто искать явные признаки труб отопления, такие как фальшпол или теплые пятна на полу.

После того, как вы нашли трубы отопления, вам нужно будет отметить их расположение на карте или чертеже вашего дома. Затем измерьте расстояние между ними, чтобы обеспечить достаточно места для каждой трубы, не перекрывая и не касаясь друг друга. Вы всегда должны оставлять по крайней мере четыре дюйма между каждой трубой, чтобы воздух мог свободно циркулировать вокруг них.

Расположение труб напольного отопления нанесено на карту с помощью георадарной съемки

Георадарная съемка может предоставить точную карту расположения труб напольного отопления. Это полезная информация для различных целей, таких как техническое обслуживание, ремонт или новое строительство. Для начала просто обозначьте границы области, которую вы хотите обследовать. Затем, используя устройство георадара, отсканируйте область в виде сетки.

Результаты будут отображены на экране или на компьютере с указанием расположения любых труб теплого пола в этом районе.
