Как разобрать быстрозажимной патрон: как снять, поменять быстрозажимной, разобрать мини, заменить своими руками у шуруповерта, бзп

как снять, поменять быстрозажимной, разобрать мини, заменить своими руками у шуруповерта, бзп

Патрон для дрели может быть представлен несколькими видами, которые заметно отличаются устройством и конструктивными особенностями. Заменить такую часть электродрели быстро своими руками вполне возможно, но необходимо знать основные правила выполнения таких работ.

Содержание

• 1 Патрон для дрели: устройство и разновидности
• 2 Характеристика быстрозажимного патрона дрели
• 3 Патроны для дрели: разновидности (видео)
• 4 Как снять и разобрать патрон электродрели
• 5 Как снять патрон с дрели (видео)
• 6 Замена патрона дрели своими руками
• 7 Как поменять патрон в дрели своими руками (видео)

Патрон для дрели: устройство и разновидности

Значительная часть моделей дрелей оснащается так называемыми кулачковыми устройствами. Такой вариант является полым цилиндрическим корпусом, на поверхности которого располагается движимая деталь в виде кольца или гильзы регулирования. Одно основание цилиндра закрепляется на вал дрели. Вторым основанием осуществляется фиксация насадок. Процесс вращения регулировочного кольца вызывает движение кулачков, выполненных из металла. Сближение и удаление таких кулачков зависит от направленности кольцевого вращения.

Чтобы выполнить закрепление на вале, корпус оснащается специальным удобным резьбовым отверстием или имеет особую конусную поверхность. Также существуют виды патронов, которые лучше всего подходят для оснащения специально разработанных моделей перфоратора. Снять и поменять его вполне возможно самостоятельно. Кулачкового типа патроны для дрели позволяют выполнить закрепление насадки и хвостовика в стандартных пределах 0,8-10 мм и 1,5-13 мм.

С целью обеспечения максимальной надёжности при креплении очень важно затягивать патрон с применением значительного усилия. Кулачковые патроны могут быть:

• «обычными», представленными «ключевыми» или «зубчатыми венцовыми» вариантами;
• «быстрозажимными» или патрон бзп.

Чтобы затянуть или открутить кольцо регулирования на «обычном» устройстве, потребуется использовать специальный ключ.

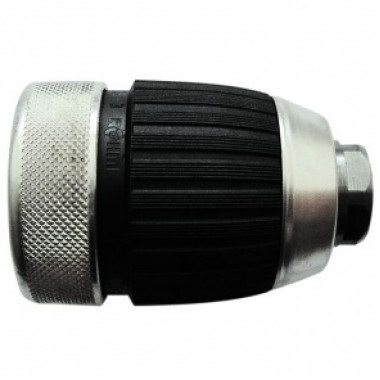

Характеристика быстрозажимного патрона дрели

Стандартный быстрозажимной патрон имеет не слишком сложную конструкцию. Затягивание и ослабление потребует применения специальной металлической гильзы, имеющей накатку или рифление. Достаточно часто с этой целью используется пластиковая гильза с рёбрами.

Основным отличием такого элемента является отсутствие зажимного ключа и применение наружной оболочки, позволяющей выполнять зажим губ дрели. Наиболее часто применение БЗП сопровождается следующими проблемами и сложностями:

• недостаточно качественное выполнение зажима сверла;
• отсутствие достаточной устойчивости к пыли;
• поломка зажимного механизма.

Патроны для дрели: разновидности (видео)

Если модель минидрели или шуруповерта комплектуется специальным типом блокиратора, то необходимо применять зажимной одномуфтовый элемент. На инструменте без блокиратора применяются двухмуфтовый элемент или мини-патрон. Как правило, корпус такого устройства изготавливается из пластмассы, а для изготовления механизма и кулачков используется стальной сплав.

Любой вариант самостоятельного выполнения ремонтных работ требует знания устройства и основных составляющих:

• конусовидные захватные губы;
• внутренняя часть с губами;
• внешняя зажимная часть.

При необходимости может осуществляться замена каждого отдельного элемента такого прибора, для чего необходимо правильно устройство разобрать.

Как снять и разобрать патрон электродрели

Даже маленький, незначительный ремонт, потребует правильной разборки конструкции. На сегодняшний день существует всего два механизма крепления на рабочий вал, поэтому процесс выполнения демонтажных работ может варьироваться.

При резьбовом способе крепление разбирать конструкцию необходимо в следующем порядке:

• заглубить кулачки внутрь корпуса и максимально их развести;
• выполнить раскручивание фиксирующего винта, расположенного в центральной донной части устройства. Крепежи с левой резьбой нужно крутить по часовой стрелке;
• при помощи рожкового ключа, надетого на вал, осуществляется откручивание устройства.

При отсутствии лысок выполняется разборка корпуса, а также последующая фиксации роторного вала в тисках. Целесообразно откручивать элемент при помощи газового ключа.

Наиболее популярным и часто используемым в современном инструменте является конусное соединение. Помимо исключительной прочности конусного соединения, такой вариант при правильном подходе можно достаточно легко самостоятельно разъединить. С этой цельюпредварительно выполняется отстукивание корпуса по кругу, после чего осуществляется сбивание элемента с вала при помощи резкого и точного удара в заднюю часть вала.

После того, как патрон будет снят, необходимо правильно определить тип неисправности. Самостоятельно выполнить ремонт можно при отсутствии значительных повреждений деталей и заклинивании, вызванном металлической стружкой, попавшей внутрь смежных деталей. Как правило, восстановить работоспособность при таком варианте поломки позволяет промывка элементов в масле или керосине при помощи мягкой некрупной кисти. После такого способа очистки производится сборка в обратной последовательности.

Наиболее часто владельцы активно используемого инструмента сталкиваются с целым рядом неисправностей, вызванных износом, а также повреждением, которое претерпели резьбовые или зубчатые части. Незначительные локальные повреждения такого типадостаточно легко устраняются при помощи шлифовки. С этой целью рекомендуется применять надфиль или стандартную шлифовальную шкуру. В наиболее сложных случаях поломок чаще всего требуется полная замена вышедшего из строя патрона.

Как снять патрон с дрели (видео)

Для демонтажа и самостоятельной разборки патрона электрической дрели необходимо приготовить набор инструмента, представленный:

• тисками;
• плоскогубцами;
• отверткой;
• молотком;
• маленькой киянкой;
• зубилом;
• надфилем и шлифовальной шкуркой;
• кисточкой с мягкой щетиной и масленкой;
• набором ключей газовых;
• разводным ключом;
• шилом;
• напильником;
• штангенциркулем.

Базовый вариант набора инструмента может незначительно варьироваться в зависимости от типа соединения и сложности выполняемых демонтажных работ. Не следует применять излишнюю силу, так как в этом случае может быть безвозвратно повреждена не только наружная, но и внутренняя рабочая часть устройства.

Замена патрона дрели своими руками

Существует несколько наиболее часто встречающихся проблем, которые могут наблюдаться в процессе эксплуатации инструмента, и потребуют замены патрона:

• достаточно часто наблюдется падение закрепленного элемента. Такая проблема встречается не только на старых инструментах, но и на абсолютно новых моделях, которые характеризуются конусным креплением кулачковой детали. Как правило, падение детали сопровождает процесс высверливания глубоких отверстий. В этом случае при подъёме сверла и освобождение его от скопившейся стружки, с конуса спадает патрон. Решить такую проблему можно посредством повышения натяга конусного сопряжения. С этой целью нужно нагреть патрон в масле до температурных показателей в 110^оС, а затем насадить его на фиксирующую часть холодного инструмента;

• если при выполнении работ, сопровождающихся выделением значительного количества пыли, стружки или грязи заклинивает зажимные губы, то нужно выполнить правильную разборку патрона, а затем аккуратно, но максимально тщательно очистить и промыть все движущиеся, рабочие элементы. Перед тем, как собрать деталь, очень важно произвести внутреннюю смазку при помощи кисти и литола. Хороший результат даёт использование самодельного защитного кожуха, предотвращающего засорение рабочих частей;
• если в процессе сверления наблюдается биение патрона, то причиной может быть значительная изношенность посадочного конуса. Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене. При необходимости выполняется полная замена разбитого патрона.

Сборка разобранной детали осуществляется в обратном разборке порядке, с соблюдением правил крепления на инструменте.

Как поменять патрон в дрели своими руками (видео)

Патрон является одним из основных узлов механизма электрической дрели, поэтому от его состояния будет зависеть работоспособность инструмента и качество выполняемых работ. Выполнить замену такого устройства самостоятельно вполне возможно и не обладая навыками и специальными познаниями, но в этом случае нужно правильно определить причину поломки и придерживаться стандартной инструкции по ремонтным работам.

Как разобрать патрон от дрели: советский, быстрозажимной и самозажимной

Патрон в дрели считается одним из наиболее используемых элементов, потому он очень быстро вырабатывает свой ресурс. Как следствие, эта деталь нередко выходит из строя. Чтобы справиться с поломкой, нужно знать, как разобрать патрон от дрели. Процедура считается простой, потому ее вполне можно сделать самостоятельно. Однако при этом важно учитывать некоторые нюансы.

Разборка патрона от дрели имеет определенные особенности

Устройство дрели и разновидности патронов для нее

Патрон представляет собой посадочное место. Он держит главный рабочий элемент инструмента — сверло, бур, отвертку. Есть специальные насадки для шлифовки или зачистки поверхностей. Их фиксируют на круглом или многогранном штырьке, который тоже ставят в устройство.

В зависимости от конструктивных особенностей выделяют следующие виды изделий:

• конусные;
• зубчато-венцовые;
• быстрозажимные.

Зачем нужно разбирать патрон

Зажимное приспособление должно обеспечивать высокую точность сверления отверстий. Однако спустя некоторое время происходит изнашивание посадочных мест. Это приводит к тому, что патрон начинает бить.

Это означает, что рабочая область сверла во время работы смещается в разные стороны. При этом формирование отверстия имеет определенные отклонения по месту и диаметру. Изнашивание кулачков не дает возможности нормально фиксировать сверла, что влечет их остановку при нагрузке. Выходом станет замена изношенного элемента на новый.

Материалы и инструменты

Чтобы разбирать эту часть дрели, важно подготовить все необходимое. Обычно для этого не требуется много приспособлений. К базовому набору инструментов и материалов относятся:

• молоток;
• отвертка — лучше всего использовать крестовую;
• солидол — его разрешается заменить другой смазкой густой консистенции.

Как грамотно разобрать патрон от дрели: пошаговая инструкция

Сегодня дрели выпускают многие производители. К наиболее известным относятся Bosch (Бош), Деволт, Интерскол. Встречаются ручные и электродрели. Также они могут быть ударными. Разборка зависит от вида приспособления.

Разборка ключевого патрона

Разбор этого вида изделия можно осуществить с помощью перфоратора или молотка. Каждый из методов имеет определенные особенности.

Перфораторный способ

Многих людей интересует, как правильно разобрать патрон дрели этим методом. Специалисты советуют сделать следующее:

1. Развести металлические кулачки, чтобы они спрятались в корпусе.
2. Зафиксировать в устройстве металлическую заглушку или тупую вставку.
3. Упереть изделие в крепкую поверхность. Предварительно стоит разместить в этой зоне резиновую пластину для амортизации. В роли упора может выступать металлическая пластина, стол, пол.
4. Включить перфоратор. Спустя несколько секунд рукав с патрона удастся сбить.
5. Вытащить из корпуса кусачки.

Обратите внимание! Во время сбивания обоймы отдельные элементы могут разлететься в разные стороны. Новичку будет сложно собрать все фрагменты воедино.

При помощи молотка

Этот метод напоминает предыдущий, однако не все мастера имеют перфоратор. Его вполне допустимо заменить молотком. Для этого рекомендуется сделать следующее:

1. Спрятать металлические кулачки внутри, разведя их до нужного положения.
2. Разместить патрон в вертикальной позиции. Это делают на разведенные слесарные тиски. При этом корпус должен проходить между удерживающими губами тисков, а рукав — упираться в них.
3. Согреть рукав. Это можно сделать строительным феном или паяльной лампой.
4. Разместить на патроне амортизатор. Он должен быть сделан из мягкого металла.
5. Молотком выбить корпус из рукава.
6. Почистить и смазать детали. После чего можно собирать конструкцию.

Обратите внимание! Минусом этого метода считается риск повреждения элементов. К тому же нагревание стоит применять лишь в случае крайне необходимости, когда другие методы не дают результата.

Для разбора дрели могут потребоваться тиски

Разборка патрона быстрозажимного типа

Самозажимный патрон имеет более сложную конструкцию. Чтобы сделать процесс обратимым, полностью разбирать его нельзя. Для получения требуемых результатов, рекомендуется сделать следующее:

1. Раздвигать и поддевать муфту по кругу. Это стоит делать отверткой. Все действия должны быть аккуратными, чтобы избежать повреждения пластика.
2. После сдвигания муфты снять ее руками.
3. Максимально развести кулачки, поместить в патрон стержень и выбить корпус молотком.

На этой стадии рекомендуется остановиться. Все участки, которые можно смазать, уже удалось открыть. При последующей разборке она станет необратимой.

Разбирать быстрозажимной патрон нужно очень аккуратно

Разборка советского патрона

Дрели советского производства имеют патроны, которые держатся на конусе Морзе. Они закручиваются винтом. Чтобы снять патрон производства СССР, можно использовать съемник подшипников. Также сооружение допустимо сбить молотком.

Патрон разобран: что делать дальше

После разбора конструкции важно изучить все фрагменты устройства. Если они не имеют серьезных повреждений, ремонт будет достаточно простым. Как правило, неисправности связаны с попаданием мусора в смежные элементы. В такой ситуации достаточно хорошо продуть и промыть их, используя масло.

Если к поломке привело повреждение резьбы или зубцов, стоит принять более серьезные меры. При небольших проблемах можно попробовать отшлифовать пораженные фрагменты. В более серьезных ситуациях требуется полная замена конструкции. При этом собрать деталь обратно не составит особого труда.

Чтобы дрель служила как можно дольше, важно правильно использовать ее. Инструмент нельзя применять для токарно-фрезерных работ, поскольку он может быстро сломаться. Немаловажное значение имеет правильный выбор сверла и его заточки. Это оказывает значительное влияние на сам патрон.

Обратите внимание! При частом применении дрели важно защитить сверла от загрязнений. Это поможет избежать заклинивания элементов.

После разборки устройства его можно отремонтировать

Возможные проблемы с патроном при работе дрели: причины, описание и пути их решения

Любой инструмент может изнашиваться, и патроны дрели не являются исключением. В большинстве случаев причиной проблем становится изнашивание лепестков, которые фиксируют сверла. Их грани стираются и бьются, что приводит к люфту рабочих фрагментов.

Также есть риск проворачивания сверла при его прижимании к поверхности. Это свидетельствует об изнашивании посадочной резьбы. Еще одной причиной может быть выработка инструментального конуса. Все зависит от механизма.

При первых же признаках неполадок требуется исключить применение инструмента и установить их причины. В противном случае есть риск появления более серьезных проблем, устранить которые не получится.

Разобрать патрон можно разными способами. При этом важно учитывать конструктивные особенности устройства и правила его эксплуатации.

обслуживание — Как далее разбирать аккумуляторный патрон дрели/шуруповерта?

спросил
3 года 5 месяцев назад

Изменено
3 года, 5 месяцев назад

Просмотрено
467 раз

Я полностью разобрал аккумуляторную дрель-шуруповерт Black&Decker EGBL188 h2 10 мм, кроме этого патрона, как видно на фото.

Я попытался вытащить пластиковую деталь: я поставил патрон лицевой стороной вверх в тиски так, чтобы только пластиковая деталь касалась тисков. Затем я попытался выбить патрон, оставив пластиковую деталь в тисках.

Но, к сожалению, у меня почти ничего не получилось, похоже, он вообще не двигался. Возможно, у него есть свободный ход в 0,5 мм. Я не хочу бить молотком с максимальной силой, потому что чувствую, что это может повредить патрон.

Из-за отсутствия опыта я не знаю, как добиться дальнейшей разборки патрона. Кто-нибудь сделал это? Должен ли я молотить изо всех сил?

• дрель
• обслуживание
• патрон

1

Предполагая, что этот тип патрона, иногда известный как патрон Джейкобса, собирается аналогично сверлильным станкам, можно ожидать, что внешняя удерживающая оболочка плотно прилегает к корпусу.

Хитрость такого маленького патрона заключается в том, что он поддерживает внешнюю оболочку, прилагая усилие извлечения к кулачкам.

В сети имеется множество видеороликов, в которых используются термины «восстановление патрона Джейкобса», и все они должны охватывать процесс извлечения. Я нашел одного создателя, который использовал молоток и тиски:

, но с тонкой оболочкой на патроне ручной дрели это кажется недостаточно стабильным. . У одного создателя видео был кусок металлолома (?) Стальной трубы с таким внутренним диаметром, который позволял ему использовать пресс поршневого типа, чтобы аккуратно высвободить механизм.

Просмотрите множество видео, которые вы найдете с помощью вышеуказанного поиска, и у вас будет более надежный подход к вашей цели.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как починить и обслуживать ваш суперпатрон Jacobs
– Evolvent Design

Эндрю Престридж | 18 декабря 2020 г.

Когда я должен разобрать свой патрон?

Если ваш патрон застрял в открытом или закрытом положении, работает неправильно, кажется липким или хрустящим, самое время разобрать патрон. Он может быть сломан, и вам нужно починить ваш Jacobs Chuck, или он начинает изнашиваться, и вы не хотите, чтобы он стал еще хуже, или все работает нормально, и вы хотите, чтобы так и оставалось. Еще одно хорошее время — это когда вы впервые покупаете его и хотите привести его в первоклассную форму, прежде чем активно использовать, или, может быть, вам любопытно и вы хотите посмотреть, как это работает. К счастью, оригинальный дизайн эффективен и его легко перестроить с помощью правильных инструментов. По этой причине он не сильно изменился с тех пор, как был представлен в 1902.

Грязный патрон Jacobs Super Chuck требует столь необходимого внимания

Большинство проблем с патроном Jacobs можно решить с помощью хорошей очистки и смазки. Для более сложных проблем ремонтные комплекты предлагают замену всех компонентов патрона Jacobs. Процесс удаления рукава одинаков для обоих, и мы обнаружили, что он занимает около 10 минут с помощью нашего сервисного кольца. Замена деталей, очистка и смазка могут занять больше времени.

Инструменты для ремонта патрона Jacobs

• Сервисное кольцо патрона Jacobs, для запрессовки и снятия втулки без повреждений
• Оправочный пресс, в крайнем случае можно использовать безударный молоток, но рекомендуется использовать пресс
• Зубочистка (или аналогичная) для удаления грязи или отложений
• Чистящее средство, большинство обезжиривающих средств должны работать нормально
• Смазка NLGI #2 для бесперебойной работы
• Дополнительно: поднос для обеда, чтобы следить за всем и не давать шарикоподшипникам скатываться
• Дополнительно: Ремкомплект (зависит от проблемы)

Сервисное кольцо, зубочистка и немного WD-40 помогут оживить патрон

Как восстановить патрон Jacobs

Вот базовое руководство по снятию и ремонту патрона Jacobs. Посмотрите весь процесс в нашем видео на YouTube Восстановление патрона Jacobs 14N Super Chuck

1. Поместите патрон Jacobs (кулачками вверх) на глубокую сторону сервисного кольца
2. Отведите кулачки так, чтобы они оказались под лицевой стороной патрона
   Совет : Если кулачки застряли, поместите кусок более мягкого материала (дерево, пластик, медь и т. д.) поверх кулачков, чтобы распределить нагрузка
3. Нажмите на переднюю часть патрона (или мягкий материал) вниз с помощью пресса, пока втулка не соскользнет вверх и не освободится. Он содержит шарикоподшипники, поэтому держите его на месте.
4. Перенесите патрон на верстак.
5. Снимите сервисное кольцо, втулку и разрезную гайку, затем с помощью зубочистки вытащите шарикоподшипники из паза в разрезной гайке
6. Снимите кулачки с лицевой стороны патрона
   Наконечник: Отметьте, какой кулачок из какого места на патроне
7. Очистите все компоненты, проверьте, нет ли изношенных или сломанных элементов
   Совет : Разрезная гайка должна состоять из двух частей
8. Установите кулачки в те же отверстия на патроне.
