Как разобрать шуруповерт. Разбираем шуруповерт сами

Ноябрь 30 • Инструменты • Просмотров 8238 • 1 комментарий к записи Как разобрать шуруповерт

Бывают неприятные ситуации, когда в самый разгар работ ломается электрический инструмент, например, шуруповерт. Времени идти в мастерскую или в супермаркет, чтобы купить новый нет, значит, остается отремонтировать его самому. Как разобрать шуруповерт для ремонта рассмотрим ниже.

Содержание

• Как он устроен
• Как разобрать шуруповерт в целом
• Разбираем аккумулятор шуруповерта
• Как разобрать патрон шуруповерта
  • Как крепится патрон
  • Определяем как производитель закрепил патрон
  • Демонтируем патрон
• Подробно о том, как разобрать редуктор шуруповерта
  • Конструкция планетарного редуктора
  • Принцип работы 2 ступенчатого редуктора
  • Разборка

Как он устроен

В большом ходу шуруповерты аккумуляторные, поэтому их мы и рассмотрим. Шуруповерт своим внешним видом напоминает пистолет. В корпусе, изготовленном из пластмассы, есть отверстия, через которые двигатель охлаждается. Если посмотреть на шуруповерт в разрезе, то увидим:

• регулятор оборотов;
• реверс;
• присоединенный к радиатору транзистор регулятора оборотов;
• электродвигатель;
• редуктор.

Как разобрать шуруповерт в целом

Рассмотрим этот процесс на примере шуруповерта Макита:

• отсоединяем корпус, в котором находится аккумулятор;
• откручиваем винты, соединяющие 2 половины корпуса крестовой отверткой;
• извлекаем то, что находится в корпусе шуруповерта;
• демонтируем кнопку реверса;
• снимаем переключатель скоростей;
• разъединяем двигатель и редуктор.

Разборка закончена.

Разбираем аккумулятор шуруповерта

Почти 2/3 стоимости шуруповерта приходится на аккумулятор. Поэтому многие ремонту предпочитают покупку нового инструмента. Но бывает так, что человек привык работать именно этим шуруповертом и менять его не хочет. Тогда предстоит разборка аккумуляторного блока. Сделать ее несложно:

• если корпус разборный, то просто откручиваем крепеж;
• в случае безразборного корпуса, удаляем склеивающий слой, раздвигаем сопрягаемые поверхности при  помощи самореза;
• отделяем аккумуляторные банки. Разборка аккумулятора шуруповерта выполнена.

Вот в этом видео показан еще один способ разборки:

Как разобрать патрон шуруповерта

К числу самых подвижных и нагруженных узлов шуруповерта относится патрон. Естественно, что и изнашивается он чаще других деталей.

Как крепится патрон

Перед тем, как разобрать шуруповерт Макита, например, определим способ крепления патрона. Закрепляется этот сборочный узел на инструменте следующими методами:

1. Старый, испытанный на протяжении 2 веков способ — конус Морзе. Конусность нижнего отверстия патрона и вала одинаковы.
2.  Метод, называемый резьбовым. Патрон навинчен на резьбовую часть конца вала.
3. Метод закрепления патрона с применением фиксирующего винта.

Определяем как производитель закрепил патрон

Не зная, как патрон закреплен, мы не сможем его разобрать. Поэтому:

1. Осматриваем его.
2. Читаем, что написано на боковой части:

• если надпись в виде 1-6 В10, то в конструкции патрона присутствует конус Морзе. При этом он способен зажимать хвостовики диаметром от 1 до 6 мм, а конусная поверхность имеет типоразмер В 10;
• когда методом закрепления патрона является резьба, то в случае метрической, его маркируют  1,0-11 М12х1,25, а на дюймовую резьбу указывает маркировка  2-13 мм ½-20 UNF. Как правило, наши производители используют резьбу метрическую, а зарубежные — дюймовую.

Демонтируем патрон

Если закрепление патрона конусное, то снимается он просто — посредством осторожных ударов молотком по корпусу. Когда закрепление резьбовое, то совершаются следующие действия:

1. По часовому ходу выкручиваем винт с левой резьбой.
2. Зажимаем шестигранник в губках тисков, накидываем на него ключ и ударяем по нему молотком. Таким образом, патрон сдвинется с места. Правда, можно действовать и по-другому:

• положить шуруповерт на стол;
• запустить его;
• посмотреть, сдвинулся ли патрон с места при ударе шестигранника о поверхность стола.

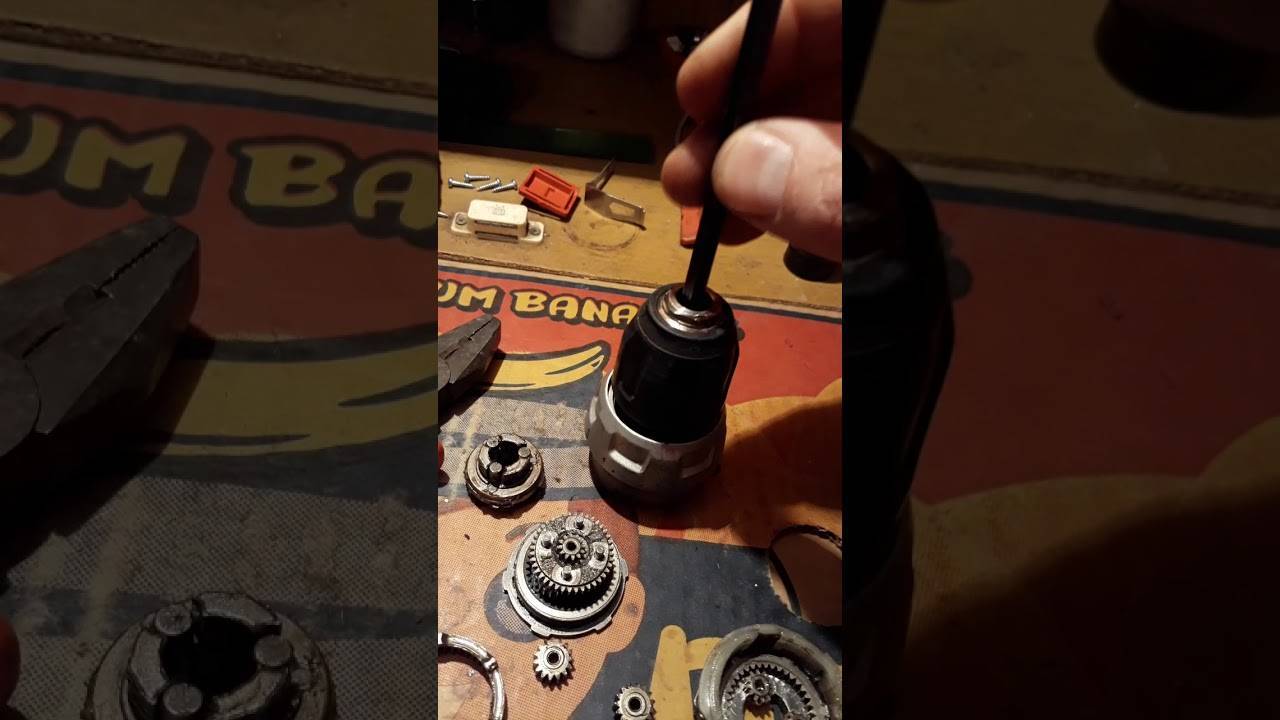

Бывает, что эти действия ни к чему не приводят, тогда придется разбирать шуруповерт, а затем:

• вынуть редуктор, а вместе с ним и шпиндель;
• поместить узел в тиски;
• взять трубный ключ и открутить патрон.

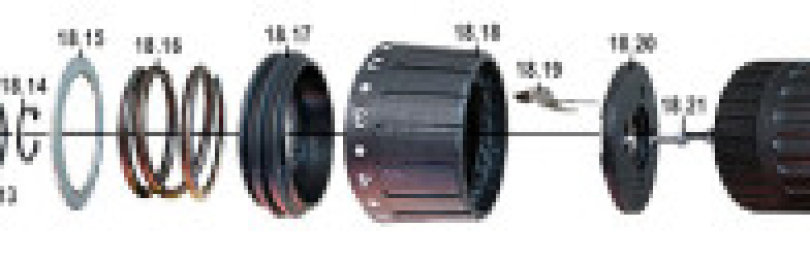

Если в редуктор попал мусор, то только так и следует поступить. Вот схема, которая поможет понять, как разобрать шуруповерт Бош:

Здесь вы видите, что в шуруповерте Бош, патрон и редуктор — это единый узел.

Подробно о том, как разобрать редуктор шуруповерта

Прежде чем ответить на вопрос, как разбирать шуруповерт Хитачи, Зубр, Бош или любой другой, не помешает знать их конструкцию.

Конструкция планетарного редуктора

Редуктор включает в свою конструкцию следующие детали и узлы:

• шестерни — кольцевая и солнечная;
• сателлиты;
• водило.

Они могут быть пластмассовыми или металлическими.

Принцип работы 2 ступенчатого редуктора

Редуктор работает таким образом:

1. Внутри кольцевой шестерни вращаются сателлиты, которые приводит в движение солнечная шестерня двигателя. При этом скорость водила меньше, чем скорость двигателя.
2.  Через солнечную шестерню передается крутящий момент от первого водила ко второму . Обороты водила 2, которое связано в валом патрона, еще больше уменьшаются.

Редуктор 3 ступенчатый работает так же, но там добавлен еще 1 планетарный механизм.

Разборка

Последовательность такая:

• снимаем патрон;
• раскручиваем корпус;
• отсоединяем редуктор от двигателя;
• снимаем пластину;
• вынимаем по порядку все детали;
• выкручиваем болты, соединяющие 2 половины редуктора;
• корректируем диаметр пружины в меньшую сторону при помощи плоскогубцев. Таким образом улучшится включение 1 передачи;
• разбираем муфту, снимая стопорное кольцо, шайбы и подшипник насыпной;
• вынимаем вал.

К вопросу, как разобрать шуруповерт, видео, снятое мастером своего дела, будет очень кстати. Оно ответит и на общие вопросы и, в частности, как разобрать аккумулятор Интерскол:

А вот в этом видео рассмотрена разборка аккумулятора Хитачи, но, используя увиденное, мы будем знать и  как  разобрать шуруповерт Зубр, ведь они устроены приблизительно одинаково.

Имейте в виду:  Ремонтные комплекты для редукторов производители не выпускают. Поэтому все, что вы сможете сделать после разборки — это почистить его и поменять смазку. Если износились детали, то ремонт заключается в полной замене этого узла.   Наличие избыточного количества смазки в редукторе не способствует хорошей работе шуруповерта.

И в заключении: чтобы шуруповерт служил исправно и его не приходилось разбирать часто, придерживайтесь нехитрых правил:

• перед работой проверяйте, как заряжен аккумулятор;
• правильно подбирайте насадки. Ориентир — размер самореза или шурупа;
• после смены насадки правильно фиксируйте патрон;
• регулируйте скорость вращения биты перед работой.

снимаем патрон и ремонтируем его

Для работ по дому хороший хозяин должен иметь большое количество инструментов. При частом использовании отдельные элементы агрегатов подвергаются износу и перестают работать. В этой статье поговорим о том, как открутить патрон на шуруповёрте — относительно новом инструменте на нашем рынке. В нем именно эта деталь подвергается наибольшим рабочим нагрузкам и быстрому износу.

Эта деталь представляет собой пустотелый стальной цилиндр, укомплектованный кольцом и гильзой. Внутри размещены кулачки, они фиксируют съёмные биты и насадки. Деталь надевается на вал агрегата. Поэтому он имеет коническую поверхность или резьбу. Отверстие в нём предназначается для закрепления съёмного инструментария.

Способы крепежа патрона

Патроны чаще всего крепятся к валу такими способами:

1. Посредством конуса Морзе
2. Резьбовым способом
3. При помощи фиксирующего винта

Конус Морзе один из самых легких и практичных методов, который начал использоваться с 19 столетия. Плоскость вала обработана в виде конуса с назначенными параметрами. Аналогичный конус находится в середине патрона. При их объединении происходит оперативное и крепкое соединение составных частей.

Следующий метод оснащен резьбой, которая нарезана на краю рабочего вала электроинструмента.

Фиксирующий винт применяется для дополнительного соединения закручивающегося патрона на валу. Как правило, винт обладает головкой для крестообразной отвертки, а также левой резьбы. Необходимо по максимуму открутить кулачки у патрона, чтобы его увидеть.

Как поменять сверло в дрели – обходимся самостоятельно!

Далеко не всегда сверло можно достать из патрона обычным способом – в результате сильной нагрузки либо неправильной фиксации оно может заклинить патрон. Как же достать сверло из дрели, не повредив сам крепеж и инструмент? Прежде всего, попробуйте хорошенько охладить патрон. Иногда уже этого бывает достаточно, чтобы кулачки немного отпустили сверло, и вы смогли его вытащить.

Самым проверенным способом для извлечения застрявшего инструмента является постукивание по кулачкам

. Для этого свободный конец сверла фиксируется в тисках, к патрону прикладывается деревянная планка, через которую и осуществляется постукивание. От такой вибрации патрон может ослабить хватку и освободить инструмент. Этот способ пригодится как владельцам классического крепежа, так и владельцам быстрозажимного. Иногда извлечение становится возможным после смазки сверла машинным маслом или популярной смазкой WD-40.

Последний способ лучше, поскольку за счет распылителя вещество быстрее достанет до нужных точек соприкосновения сверла и патрона. В любом случае, после смазки нужно будет немного подождать, чтобы вещество проникло глубже. Иногда, в особо сложных случаях, проблема решается только после окунания всего патрона в машинное или растительное масло. Если ни того, ни другого под рукой нет, можно сделать «ванну» вашей дрели и из бензина. Продержать патрон в жидкости нужно не меньше часа. При комбинировании способов вы еще быстрее достанете заклинившее сверло.

Как определить метод крепления на шуруповёрте

Способ крепежа легко узнать, если внимательно осмотреть детали. Патрон разновидности конус Морзе будет иметь следующую надпись: 1-6 В10. Это значит, что в патроне допустимо закрепление насадок с диаметром хвостовика равного 1-6 мм, а В10 – это указатель величины конуса Морзе.

Патрон, зафиксированный при помощи резьбового крепления, имеет маркировки:

1. Метрическая резьба (отечественная продукция) – 1,0-11 М12х1,25
2. Дюймовая резьба (иностранное производство)– 2-13 мм ½-20 UNF

Виды бит для шуруповёрта: как выбирарь

Чтобы правильно подбирать насадки, нужно изучить их разновидности. Сначала определите тип формы хвостовика и диаметр. Он бывает от 1/4 до 1 дюйма.

• основные;
• специальные;
• комбинированные.

Виды основных бит:

шлицевые. Отличаются шириной и толщиной шлица;

Шлицевые биты разной ширины и толщины

Виды специальных бит:

tri wing или трёхгранные;

Double pinимеют выемку

Бита для гипсокартона имеет упорный ограничитель

Бита с пружинным фиксатором

У комбинированных бит два вида формы хвостовика или один, но разного размера. Например, шлицевой хвостовик и звёздочка.

Пример комбинированной насадки

Шлицевой хвостовик и звёздочка

Определите длину биты, которая вам необходима для работы. Она колеблется от 10 до 200 мм.

В зависимости от формы хвостовика насадки имеют определённую маркировку:

• Sl (Slot) – шлицевые;
• Ph (Philips) – крестообразные универсальные;
• Pz (Poz >Важной характеристикой является марка стали, из которой изготовлена бита. Насадка может иметь зщитное покрытие. От этого зависит прочность оснастки. Основные виды стали и покрытия, которым стоит отдать предпочтение:

• Cr-v — хром-ванадиевая сталь. Самая распространённая, с повышенной твёрдостью;
• Cr-Mb — хром-молибденовая сталь. Реже встречается. Очень прочный материал;
• Ni — никелевое покрытие. Повышает стойкость к коррозии;
• WC — карбид-вольфрамовое покрытие. Увеличивает прочность;
• Tin — нитрит-титановое жёлтое покрытие. Увеличивает прочность.

Tin — покрытие для увеличения прочности

Насадки различаются в зависимости от назначения:

• закручивание и откручивание;
• сверление;
• заклёпывание;
• полировка;
• фрезерование.

Учитывая все рассмотренные параметры, можно без труда выбрать необходимые биты.

Как снять и поменять патрон + (Видео)

Если вы столкнулись с заменой патрона, первоначально, следует разобраться со способом его крепления. Для проведения процедуры с минимум усилий, специалисты не рекомендуют перегружать шуруповерт в каждодневном применении. Если вы без перерыва работаете инструментом в течение пятнадцати минут, вращающиеся части могут перегреться и крепко зафиксироваться в гнезде. Тогда будет сложнее провести замену. Эксперты рекомендуют проверенные способы снятия патрона, описанные ниже:

1. Открутить резьбовое крепление посредством шестигранника Г-образной формы, который наверняка найдется у каждого хозяина. Далее следует вставить шестигранник (размер — 10 мм) поместить коротким краем в патрон и плотно сдавить в кулачках. После этого запустить и моментально выключить устройство на малых оборотах, чтобы свободный край слегка ударился об стол, таким образом, резьба ослабнет и можно выкрутить патрон.
2. Если патрон держится на резьбе с фиксирующим винтом, тогда:
   Открутить винт с левой резьбой по направленности часовой стрелки.
3. Затем вставить шестигранник в кулачки, и быстрым движением руки либо молотка провернуть свободный край против часового хода. Теперь можно откручивать патрон.
4. Если оба метода не сработали:
   Достаем из открытого корпуса вал, на котором расположен редуктор и патрон. Для изъятия патрона нужно воспользоваться трубным ключом.
5. Чтобы снять и поменять патрон с конусом Морзе нужно иметь при себе молоток, которым хвостовик будет освобождаться из гнезда корпуса.

Принципы выбора нового изделия

Если старый патрон требует замены, приходит время выбрать новый. Стоит помнить, что в конструкции могут применяться различные виды патронов ключевые, инструмент в которых зажимается с помощью ключа, и бесключевые или быстрозажимные.

Читать также: Фотоэлемент для включения света на улице

Преимущество ключевого изделия является то, что зажим на нем выполняется более качественно, впрочем, быстрозажимные тоже не уступают в этом параметре, но менять их приходится чаще по причине износа механизма зажима.

Если во время выполнения поставленной задачи приходится часто менять оснастку, то лучше выбрать быстрозажимной вариант, что позволит значительно сэкономить время. А вот при использовании оснастки большого диаметра предпочтение нужно отдавать ключевым патронам.

Патроны, которые крепятся в шуруповерте при помощи конуса, могут изготавливаться быстрозажимными и ключевыми, выбор всегда стоит за потребителем.

Если после всего выше сказанного остались вопросы, то советуем посмотреть видео, там все то же самое, только чуть более наглядно.

У владельцев шуруповёртов иногда возникает необходимость снять патрон с электроинструмента. Это может быт вызвано различными обстоятельствами:

1. Ремонт, смазка и чистка этого узла.
2. Желание заменить данный патрон другой моделью (иной конструкции, размера).

Данная операция не требует каких-то особых инструментов, умений и навыков. Но, выполняя её, необходимо помнить некоторые особенности, усложняющие действия по разборке. Большинство трёхкулачковых самоцентрирующихся патронов, устанавливаемых на шуруповёрты, быстрозажимные. То есть, имеют несколько отличий от обычных (ключевых типов):

1. Узел имеет пластмассовую поверхность, способную разрушаться даже при минимальных механических воздействий на неё металлическими инструментами.
2. Очень близкое расположение патрона к корпусу дрели, с маленьким зазором, который не позволит зафиксировать шпиндель трубным ключом или тисками.

Ещё один фактор, который может усложнить разборку самым лёгким способом, это относительная маломощность шуруповёрта (если сравнивать с дрелями).

Снятие патрона: Шуруповерт Макита + (Видео)

Обычно электроинструменты бренда Макита оснащены резьбовым креплением со вспомогательной фиксацией посредством винта с левой резьбой.

Следует придерживаться ряда действий:

• Открутить фиксирующий винт (по часовому направлению).
• Активизировать кнопку стопора шпинделя.
• Обвернуть плотной тканью корпус и сдавить в тисках.
• В кулачках стиснуть шестигранник.
• Ударяя молотком по свободной плоскости ключа, патрон прокручивается, а затем убирается с вала.

Как выбрать новый

Выбирать требуется в соответствии с моделью изделия и типа комплектующих. Если шуруповерт фирменный, то стоит обратиться в сервисный центр. Специалисты предоставят необходимые детали. Вот несколько рекомендаций по выбору нового патрона:

• если биты меняются часто, то лучше выбрать быстрозажимной тип, чтобы увеличить производительность;
• ключевой вид детали необходим, если диаметр используемых сверл большой;
• при выборе конуса важно помнить: чем крупнее деталь, тем большее ее номер в соответствии с ГОСТ 9953-82;
• если выбирается деталь иностранного производства, то размеры на ней указываются в дюймах.

Если возникают дополнительный вопросы, то стоит задать вопрос менеджеру продаж. Он подскажет, какую деталь необходимо приобрести в конкретно взятом случае.

Снять патрон с шуруповерта необходимо в различных случаях. Обычно это связано с наличием проблем во время работы (выпадение бит, люфт и др.). Замена детали происходит каждые 1,5 — 2 года при активном использовании инструмента. Если он применяется редко, то деталь может проработать несколько лет.

Источник: 2lzz.ru

Снятие патрона: Шуруповерт Бош

Шуруповерты марки bosch, как правило, оборудованы фиксирующим винтом.

• Ключ ставим в кулачки и затягиваем на пару щелчков.
• Инструмент кладется на край стола.
• Надавливая на кнопку стопора, снимаем фиксатор патрона на валу.
• Патрон снимается против часового хода.

Все действия требуют особого внимания и последовательности при разборке/сборке.

Получив теоретические знания о видах патронов, вам будет проще самостоятельно произвести ремонт шуруповерта Интерскол, Хитачи, а также других производителей.

Уход и хранение

• регулярно разбирайте и очищайте внутренние элементы шуруповёрта от нагара, пыли и грязи;
• при возникновении нестабильной работы проводите диагностику. Проверяйте износ щёток, чтобы не пришлось менять якорь двигателя;
• не оставляйте инструмент в помещениях с высокой влажностью и под солнцем. То же касается и аккумулятора;
• не держите батарею рядом с ключами, монетами и другими короткими металлическими предметами. При случайном соприкосновении с полюсами произойдёт короткое замыкание аккумулятора. В результате может возникнуть пожар;
• в конце рабочего дня возьмите чистую ветошь и протрите инструмент. Тряпку можно слегка увлажнить водой без использования моющих средств;
• хранить шуруповёрт нужно в сухой среде с плюсовой температурой. Используйте кейс или другую упаковку, чтобы инструмент не покрылся пылью.

Работайте шуруповёртом, соблюдая технику безопасности и правила, описанные в инструкции. Правильно подбирайте оснастку. И тогда инструмент прослужит вам долго.

Популярность вопроса о том, как вставить сверло в перфоратор или электрическую дрель, объясняется достаточно просто: такие устройства активно используются как в промышленных, так и в бытовых условиях.

Патроны бывают разные, как и закрепляемые в них насадки

Неправильно установленное сверло может привести к целому ряду проблемных ситуаций:

• невозможности работы с перфоратором или дрелью;
• получению неровных отверстий с разбитой внутренней поверхностью;
• вылету сверла, что чревато серьезными травмами.

Несмотря на то, что вставить сверло в перфоратор или дрель не так уж сложно, подходить к решению этого вопроса следует ответственно.

Как он устроен

Патроны отличаются друг от друга внешним видом, формой, резьбой и назначением, но в целом они представляют собой полый цилиндр, оборудованный кольцом с регулировочной гильзом и прижимными кулачками. Обычно корпус пластмассовый, а основа и кулачки – из металла (стали). Шестигранные хвостовики производятся полностью из стали.

Похожее: Почему бьет током от всего: в чем причина?

Патрон прикручивается к шуруповерту (на вал) с помощью резьбы или конуса, к верхней части которой крепятся насадки.

Конструкция устройства практически стандартная в большинстве моделей.

Основой работы держателя для бит является редуктор. Он может быть двухступенчатым и трехступенчатым – разница в количестве элементов.

Возможные проблемы с патроном при работе дрели: причины, описание и пути их решения

Чтобы с дрелью не случались проблемы, на ней нужно уметь правильно работать. Дрель — универсальный инструмент, с её помощью можно сверлить дерево и металл, пластик и кафель, камень и стекло, бетон и кирпич. В быту обычно используется ударно-вращательная дрель средней мощности. Она оснащается патроном системы SDS, которую придумали в фирме BOSH. Патрон SDS не отличается особой точностью, но идеально подходит для сверления бетона, камня, кирпича. То есть тех строительных материалов, где сверление нужно с ударом.

Для более точного сверления металлических и деревянных деталей у неё есть специальный переходник для крепления зажимного кулачкового ключевого или быстрозажимного патрона. Дрелью нельзя выполнять фрезерные работы. Сверлильный патрон не рассчитан на боковую нагрузку и быстро выйдет из строя. Огромное значение имеет:

• правильный выбор сверла;
• правильная заточка режущей части сверла;
• обязательная разметка центра отверстий с помощью керна.

Нужно умело пользоваться выбором нужной скорости, подачи, режима работы в зависимости от материала заготовки. Все эти факторы напрямую влияют на надёжную работу сверлильного патрона.

Деталь слетает

Патрон слетает? Такая проблема довольно часто встречается даже на новых дрелях при конусной посадке кулачкового патрона, когда сверлится глубокое отверстие. Нужно поднять сверло, чтобы освободить его от стружки, и в этот момент патрон слетает с конуса. Исправить положение можно увеличением натяга в конусном сопряжении. Для этого патрон нагревается в масле или духовке до температуры 110 градусов и сажается на холодную оправку дрели.

Заклинили зажимные губки

Работа дрели всегда происходит в грязных условиях. Это пыль, грязь, стружка, опилки и другой мелкий мусор. При попадании внутрь патрона этот мусор может вызвать заклинивание резьбовых соединений, в частности, у кулачков. Здесь выход только один. Требуется разборка патрона, чистка и промывание движущихся частей. Перед сборкой все подвижные детали смазываются литолом. Особенно много в патрон сыплется отходов при сверлении потолочных поверхностей. Здесь можно задуматься о защите патрона половинкой небольшого резинового мячика.

Биение

Биение патрона может быть вызвано разными причинами. Например, изношен посадочный конус Морзе. Это можно проверить с помощью краски. Наносится равномерный слой на конус, насаживается патрон. Затем снимается и изучается след, который он оставил на конусе. Другой причиной может быть неравномерный износ кулачков. В этом случае их нужно менять. Но чаще меняют разбитый патрон на новое зажимное устройство.

В умелых руках бытовая дрель творит чудеса. С её помощью сверлятся отверстия в прочных и мягких материалах. Зажимной патрон — важный узел сверлильной машины. Именно он обеспечивает надёжность крепления сверла и точность сверления. Поэтому для домашнего мастера очень важно уметь самостоятельно обеспечить мелкий ремонт и замену этой части устройства.

• Как и чем сверлить керамогранит — инструмент и…
• ПОЛИПРОПИЛЕНОВЫЕ ТРУБЫ — Назначение и секреты работы с ними
• Перфоратор — Как правильно и безопасно пользоваться…
• Всё о сверлах — название и назначение
• Выбор болгарки (УШМ) — Советы профессионала

Первый обязательный этап! Вывинчивание фиксирующего винта

Первым, обязательным, этапом при снятии патрона с большинства бытовых шуруповёртов является вывинчивание фиксирующего винта, расположенного с торца шпинделя между кулачками. Это крепёжное изделие предназначено для предохранения быстрозажимного узла от самостоятельного «свинчивания» при работе с нагрузкой в режиме реверса (против часовой стрелки).

Например, при вывинчивании старых крепёжных изделий, когда необходимо увеличивать крутящий момент. При этом патрон может оставаться неподвижным, зафиксированным битой в обрабатываемой поверхности, а шпиндель будет совершать вращения «влево» (против часовой стрелки) и самостоятельно выкрутится из крепёжного узла шуруповёрта.

Чтобы не возникало таких ситуаций, производители применяют контрольный винт с «левой» резьбой. Именно его необходимо в первую очередь снять, выполняя следующие действия:

1. Развести кулачки, чтобы между ними свободно проходил наконечник отвёртки.
2. Выкрутить винт, выполняя вращения в правую сторону, так как он имеет «левую» резьбу.

Разборка дрели Bosch 36618

Автор

с 2 другими участниками

Значки:
6

+3 еще значка

Как отремонтировать перфоратор, если сверло вращается, но патрон не вращается

Сверло крутится, а патрон не крутится на перфораторе? Это распространенный симптом, который можно устранить самостоятельно. Во-первых, проверьте эти детали, которые обычно связаны с этой проблемой: сверлильный патрон, шестерни, ручки, шпиндель, трансмиссию и корпус редуктора. Теперь, когда вы знаете, какую деталь нужно починить, прочитайте наши инструкции по ремонту, чтобы узнать, как починить ее самостоятельно. Обратитесь к руководству пользователя для получения рекомендаций, адаптированных для вашей модели.

Патроны

Если внутренние части патрона повреждены, они не смогут плотно зажать сверла и будут вращаться на самом сверле. В этом случае сверлильный патрон изношен и требует замены. Снимите патрон, вставив в патрон подходящую отвертку, чтобы выкрутить винт патрона в нижней части (этот винт имеет обратную резьбу). Вставьте шестигранный ключ в патрон и плотно наденьте патрон на шестигранный ключ, ударяя по шестигранному ключу молотком, чтобы ослабить патрон. Патрон имеет обратную резьбу. После ослабления продолжайте снимать. Установите новый патрон в шпиндель вручную. Вставьте шестигранный ключ в патрон и плотно зажмите его шестигранным ключом. Продолжайте затягивать патрон шестигранным ключом от руки. После завершения снимите шестигранный ключ.

Если внутренние детали патрона повреждены, они не смогут плотно зажать сверла и будут вращаться на самом сверле. В этом случае сверлильный патрон изношен и требует замены. Снимите патрон, вставив в патрон подходящую отвертку, чтобы выкрутить винт патрона в нижней части (этот винт имеет обратную резьбу). Вставьте шестигранный ключ в патрон и наденьте патрон на шестигранный ключ, ударяя по шестигранному ключу молотком, чтобы ослабить патрон. Патрон имеет обратную резьбу. После ослабления продолжайте снимать. Установите новый патрон в шпиндель вручную. Вставьте шестигранный ключ в патрон и плотно зажмите его шестигранным ключом. Продолжайте затягивать патрон шестигранным ключом от руки. После завершения снимите шестигранный ключ.

Найдите здесь свои патроны

Коробки передач

Коробка передач состоит из трансмиссии и сцепления. Симптомы изношенного редуктора: двигатель вращается, а патрон нет. Он также обычно сопровождается скрежещущим звуком, если сцепление пробуксовывает или функция молотка перестает работать. Любой из этих симптомов требует замены коробки передач.
Чтобы заменить коробку передач, вам придется разобрать коробку сверла — это зависит от модели, поскольку они немного отличаются. Снимите ручку, а затем патрон, вставив соответствующую отвертку в патрон, чтобы вынуть винты патрона внизу (это обратная резьба). Вставьте шестигранный ключ в патрон и закрепите патрон на шестигранном ключе, затем ударьте по ключу молотком, чтобы ослабить патрон на шпинделе. Снимите заднюю крышку и снимите натяжение…

Коробка передач состоит из трансмиссии и сцепления. Симптомы изношенного редуктора: двигатель вращается, а патрон нет. Он также обычно сопровождается скрежещущим звуком, если сцепление пробуксовывает или функция молотка перестает работать. Любой из этих симптомов требует замены коробки передач.
Чтобы заменить коробку передач, вам придется разобрать коробку сверла — это зависит от модели, поскольку они немного отличаются. Снимите ручку, а затем патрон, вставив соответствующую отвертку в патрон, чтобы вынуть винты патрона внизу (это обратная резьба). Вставьте шестигранный ключ в патрон и закрепите патрон на шестигранном ключе, затем ударьте по ключу молотком, чтобы ослабить патрон на шпинделе. Снимите заднюю крышку и снимите натяжение щеток, отведя пружины в сторону. Разделите две половины дрели, открутив винты. На некоторых моделях вам потребуется отделить коробку передач в сборе от передней части перфоратора.

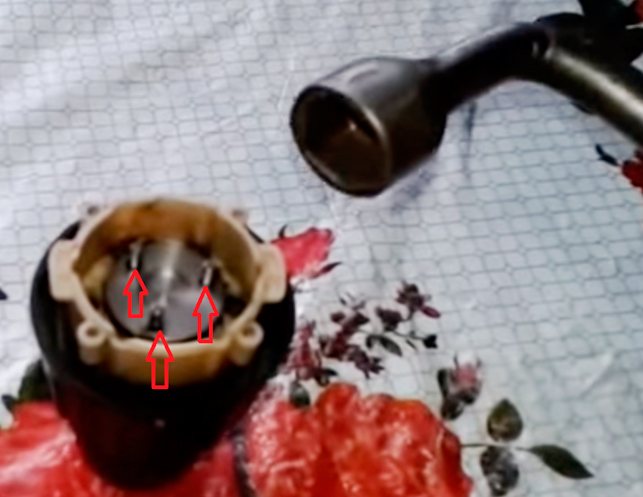

При открытом корпусе вытащите двигатель и редуктор в сборе из корпуса сверла. Отсоедините коробку передач от двигателя и снимите переключатель передач. Установите селектор передач на новый корпус редуктора и соберите корпус редуктора с двигателем. Поместите двигатель и редуктор в сборе в корпус дрели и снова соберите их вместе. Перед установкой задней крышки убедитесь, что щетки снова натянуты. Навинтите сверлильный патрон обратно на ударную дрель и затяните вручную. Вставьте шестигранный ключ в патрон и затяните патрон. Затяните патрон шестигранным ключом от руки, затем снимите ключ. Прикрепите ручку.

Читать далее

Найдите здесь свои коробки передач

Шестерни

Сломанная или сорванная шестерня не сможет передавать мощность на патрон. В некоторых моделях шестерни размещаются спереди, внутри корпуса редуктора. Чтобы заменить изношенную или сломанную шестерню, открутите винты, которыми крышка корпуса шестерни крепится к передней части дрели. Затем снимите крышку. Осмотрите все шестерни на наличие сломанных или отсутствующих зубьев или любых других повреждений, таких как сколы на зубьях.
В зависимости от модели ваша шестерня может быть единым блоком на маленьком валу или может быть снята с вала. Чтобы снять шестерню на валу, вытащите вал из корпуса. Установите сепаратор подшипника на подшипник, затем поместите сепаратор на вершину верстачных тисков. Ударьте по валу пробойником и молотком, чтобы освободить подшипник. Снимите стопорное кольцо, волнистую шайбу, сломанную шестерню и. ..

Сломанная или сорванная шестерня не сможет передавать мощность на патрон. В некоторых моделях шестерни размещаются спереди, внутри корпуса редуктора. Чтобы заменить изношенную или сломанную шестерню, открутите винты, которыми крышка корпуса шестерни крепится к передней части дрели. Затем снимите крышку. Осмотрите все шестерни на наличие сломанных или отсутствующих зубьев или любых других повреждений, таких как сколы на зубьях.
В зависимости от модели ваша шестерня может быть единым блоком на маленьком валу или может быть снята с вала. Чтобы снять шестерню на валу, вытащите вал из корпуса. Установите сепаратор подшипника на подшипник, затем поместите сепаратор на вершину верстачных тисков. Ударьте по валу пробойником и молотком, чтобы освободить подшипник. Снимите стопорное кольцо, волнистую шайбу, сломанную шестерню и шпоночный паз. Установите шпоночный паз и новую шестерню на вал вместе с волнистой шайбой и стопорным кольцом. Теперь снова установите подшипник на вал, используя гнездо, расположенное на дорожке подшипника, и вбейте его на место с помощью молотка. Установите обратно в корпус. Очистите и повторно смажьте шестерни внутри корпуса и установите на место крышку корпуса шестерни.
Некоторые модели не имеют переднего редуктора и размещают все шестерни внутри корпуса сверла. Снимите ручку и откройте корпус дрели (это зависит от модели). Разделите две половины корпуса сверла, чтобы получить доступ к шестерням. Поворачивайте шестерни, ища сломанные или отсутствующие зубья или любые другие повреждения шестерни или шестерен. Следующая процедура ремонта зависит от марки и модели. Снимите узел шпинделя/патрона и извлеките кулачковую пластину, пластинчатую пружину, сменную пластину, стальной шарик и шестерню со шпоночным пазом. Некоторые модели имеют более одной передачи здесь. Снимите и установите новую шестерню со шпоночным пазом, следя за тем, чтобы шпоночный паз оставался на месте во время установки. Установите на место стальной шарик, сменную пластину, листовую пружину и кулачковый диск. Установите узел шпинделя в корпус дрели, снова закрепите корпус и снова прикрепите рукоятку к корпусу.
Некоторые модели могут иметь вторичные валы с шестернями. Для замены шестерен на этом валу выньте его из корпуса дрели и выньте подшипники сепаратором или съемником. Снимите все стопорные кольца, а затем шестерню или шестерни со шпоночным пазом. Установите новые шестерни на вал со шпоночной канавкой, следя за тем, чтобы шпоночная канавка оставалась на месте. Установите на место все стопорные кольца и установите подшипники. При установке подшипников используйте гнездо, которое соприкасается с внутренней обоймой подшипника, чтобы избежать повреждения. Вбейте его на место молотком. Установите вторичный вал обратно в корпус сверла.

Подробнее

Найдите свои Gears здесь

Ручки

Если ручка ударной дрели/режим сверления застряла посередине между ними, это предотвратит передачу мощности от двигателя к сверлильному патрону. Убедитесь, что он не находится посередине.

Если ручка режима ударной дрели/сверла застряла посередине между ними, это предотвратит передачу мощности от двигателя к сверлильному патрону. Убедитесь, что он не находится посередине.

Ручки здесь

Шпиндели

Шпиндели могут со временем сломаться при использовании и больше не будут передавать мощность на патрон. Чтобы проверить, не сломан ли шпиндель, проверните патрон вручную. Если он крутится свободно, то шпиндель сломан. Вы, вероятно, не сможете снять патрон дрели, так как он свободно вращается. Чтобы освободить его от шпинделя, вам придется зажать его в тиски.
Для проверки и замены снимите ручку и откройте корпус дрели, чтобы осмотреть шпиндель. Это будет отличаться для всех моделей, так как они разные. Если он сломан, извлеките его из корпуса дрели. Следующие детали на шпинделе различаются в зависимости от модели. Снимите кулачковую пластину, пластинчатую пружину, сменную пластину, стальной шарик, шестерню и стопорное кольцо. Используйте сепаратор подшипников или съемник, чтобы снять подшипник со шпинделя. Снимите пружину сжатия. Со всеми…

Шпиндели могут со временем сломаться при использовании и больше не будут передавать мощность на патрон. Чтобы проверить, не сломан ли шпиндель, проверните патрон вручную. Если он крутится свободно, то шпиндель сломан. Вы, вероятно, не сможете снять патрон дрели, так как он свободно вращается. Чтобы освободить его от шпинделя, вам придется зажать его в тиски.
Для проверки и замены снимите ручку и откройте корпус дрели, чтобы осмотреть шпиндель. Это будет отличаться для всех моделей, так как они разные. Если он сломан, извлеките его из корпуса дрели. Следующие детали на шпинделе различаются в зависимости от модели. Снимите кулачковую пластину, пластинчатую пружину, сменную пластину, стальной шарик, шестерню и стопорное кольцо. Используйте сепаратор подшипников или съемник, чтобы снять подшипник со шпинделя. Снимите пружину сжатия. Теперь, когда все детали удалены, поместите шпиндель в тиски, если это возможно, чтобы снять сверлильный патрон. Используйте отвертку, чтобы удалить винты патрона (это обратная резьба). Затем вставьте шестигранный ключ в патрон и затяните (также с обратной резьбой). Ударьте по шестигранному ключу молотком, чтобы ослабить патрон дрели со шпинделя. Установите пружину сжатия, стопорное кольцо, шестерню, стальной шарик, сменную пластину, листовую пружину и кулачковый диск на новый шпиндель.
Установите узел шпинделя в корпус сверла и снова соберите корпус. Навинтите сверлильный патрон на шпиндель, затянув вручную. Вставьте шестигранный ключ в патрон и затяните патрон. Затяните патрон шестигранным ключом от руки, а затем снимите ключ. Снова прикрепите ручку.

Читать далее

Найдите свои шпиндели здесь

Трансмиссии

Трансмиссия передает мощность от двигателя к сверлильному патрону. Коробка передач снижает высокие обороты до более низких оборотов, увеличивая крутящий момент. Со временем и по мере использования трансмиссия может изнашиваться или ломаться внутренние компоненты. Если двигатель вращается, а патрон нет, это обычно является признаком того, что трансмиссия перестала работать. Если трансмиссия работает на одних передачах, но не работает на других, это гарантированный выход из строя трансмиссии. Убедитесь, что ручка селектора передач не застряла между передачами, так как это приведет к тому, что коробка передач не будет работать.
Для замены трансмиссии снимите аккумулятор и все ручки. Снимите заднюю крышку, а затем выньте муфту/патрон в сборе. Отделить корпус дрели. Когда корпус открыт, у вас будет доступ ко всем внутренним частям. Снимите коробку передач с двигателя и установите новую. Выровняйте шестерни…

Трансмиссия передает мощность от двигателя к сверлильному патрону. Коробка передач снижает высокие обороты до более низких оборотов, увеличивая крутящий момент. Со временем и по мере использования трансмиссия может изнашиваться или ломаться внутренние компоненты. Если двигатель вращается, а патрон нет, это обычно является признаком того, что трансмиссия перестала работать. Если трансмиссия работает на одних передачах, но не работает на других, это гарантированный выход из строя трансмиссии. Убедитесь, что ручка селектора передач не застряла между передачами, так как это приведет к тому, что коробка передач не будет работать.
