Как разобрать самозажимной патрон: его виды, как снять и разобрать

его виды, как снять и разобрать

Как снять патрон с дрели? Какие вообще бывают патроны? Почему выходят из строя патроны как мощные механизмы? Как понять способ снятия или разборки по корпусу патрона?

Эти и другие вопросы не являются проблемой для опытного специалиста. Такой инструмент как дрель и патрон к ней – обычное дело в повседневной работе.

Патрон для дрели

Универсальность применения подчеркивается спектром диаметров и длин сменных насадок. При этом обработка материала может выполняться не только в поступательном направлении, продолжающем корпус. Помимо «классических» патронов с зажимным ключом существует угловой патрон.

Угловой патрон для дрели

В отличие от прочих, более распространенных и описанных повсеместно, он почти неизвестен. Обеспечивает гибкую в прямом смысле работу – вплоть до сверления за угол или внутрь каркаса.

Все виды патронов подразделяются на обычные (ключевой, быстрозажимной и т. д.) и специальные (гибкий, удлиняющий и т.д.). Вся разница – в многофункциональности.

При появлении необходимости выбора патрона для дрели виды, предлагаемые на рынке, полностью удовлетворят любого мастера. Вне зависимости от того, какое сверло и как часто оно будет использоваться, следует обращать внимание на простоту конструкции патрона.

Классический патрон для дрели

Патрон «классический». Фиксация сверла осуществляется кулачковым способом – сменная насадка зажимается с нескольких сторон. Эти кулачки (цанги, лепестки) двигаются от воздействия сжимающего винта и удерживают хвостовик насадки.

Как снять патрон с дрели

Как снять патрон у дрели? Этот простой вопрос ставит в тупик многих мастеров. Возможны несколько вариантов ответа – в зависимости от конструкции.

Соединение резьбовое. Суть – в наличии резьбы определенного типа между внутренней частью патрона и валом дрели. Замена патрона на дрели выполняется следующим образом.

• Кулачки-цанги следует выставить вовнутрь на максимальный уровень.
• При появлении доступа к стопорному винту вывернуть его. Вращение чаще всего потребуется по часовой стрелке – в силу левой резьбы.

• Фиксация вала после снятия винта.
• Выворачивание патрона – против часового хода. Чтобы патрон хорошо откручивался, лучше задействовать газовый ключ. Самое сложное – сдвинуть с самой тяжелой точки.

Соответственно, потребуются: отвертка, ключ газовый, молоток и тиски. Установка – в обратном порядке. Опытные специалисты отмечают: можно включить дрель или шуруповерт на реверс на малом ходу. Инструмент поможет даже в ремонте самого себя.

Соединение посредством конуса Морзе. Наконечник вала имеет форму конического перехода. Для снятия потребуются лишь молоток и тиски:

• Дрель устанавливается в тисках патроном вниз.

• Молотком (или аналогичным инструментом) выполняются несильные удары по патрону.
• При силовом воздействии патрон как бы съезжает с места посадки и снимается.

Другие типы являются специфичными и рассматриваются в исключительных случаях.

Что до типа крепления сменной насадки, он не влияет на тип установки самого патрона.

Как разобрать патрон от дрели

Как разобрать патрон дрели? Этим вопросом рано или поздно задаются все.

Существует 2 основных метод разборки патрона – ключевого (как самого применяемого в бытовой и профессиональной технике).

Метод перфораторный:

• Разведение цанг до их ухода в патрон.

• Установить в патрон вставку.
• Упереть дрель вставкой в подкладку-амортизатор.
• Включить электроинструмент на пару секунд – в результате будет снят «рукав» (муфта регулировочная).
• Снимаются цанги – с обязательным проставлением отметок об их взаимном пространственном положении. Сложность заключается в том, что при сборке цанги должны занять свое место каждая. В обратном случае центрирование сменного инструмента будет невозможно.

Необходимость в перфораторе заключается в том, что он рассчитан под усилия, большие в сравнении с дрелью.

Метод разборки с молотком:

• Разведение цанг.
• Патрон установить на тиски таким образом, чтобы корпус проходил между губками, а муфта – нет.
• Выполнить разогревание муфты локальным источником тепла – оптимален строительный фен.
• На патрон в качестве амортизатора укладывается пластина.

• Корпус из регулировочной муфты выбивается молотком через пластину.

Патроны для дрели бывают быстрозажимные. Порядок их разборки такой:

• Муфта поддевается и раздвигается по периметру посредством отвертки.
• Когда расстояние между нею и корпусом станет достаточным, можно снять ее просто пальцами.
• Развести кулачки до предела.

• Вставить стержень или болт в патрон, спокойными ударами молотка корпус выбивается из донышка муфты.
• После отставания друг от друга этих частей разборка как процесс для смазывания прекращается. Дальнейшие действия приведут к утрате конструктивной целостности (сборка на этом уровне делается в производственных условиях).

В какую сторону откручивать патрон дрели

Как снять патрон с советской дрели, помнят наверняка все. От той, ручной, современные электрические модели не сильно отличаются.

Процесс снятия патрона с электрического или ручного инструмента начинается с изучения документации и маркировок. Любая резьба (вне зависимости от стороны нарезки – левая или правая) маркируется стрелкой и символами.

Тип резьбы — как метрическая, так и дюймовая. Перед применением физического усилия необходимо убедиться в правильности выбранного направления. Нередки случаи обычного срыва и вывода этого соединения из строя. Сведения приводятся на корпусе инструмента и в инструкции.

Патрон вращается по часовой стрелке – для сверления и закручивания метизов. Для обеспечения надежного крепления самого патрона обычно резьба выполняется «левой», левосторонней. Чтобы ее открутить, нужно вращение против часовой стрелки.

Размер резьбы обозначается буквами. Тип: М, метрическая, или UNF, дюймовая. Цифры показывают диаметр и шаг. Наиболее часто используется резьба М14. Она очень хорошо подходит для установки различных адаптеров под патрон.

Патрон для дрели какой лучше

Патрон для дрели играет роль переходника между дрелью и рабочим инструментом. Для любой задачи или под каждый тип дрели нужно подбирать оптимальный вариант патрона. Режим работы и нагруженность тоже важны.

Что является наиболее влияющим на работу патрона и какие факторы могут вывести его из строя? Заменить патрон «в поле» может быть затруднительным, если нет запасного.

1. Качество материалов. «Китайский» патрон может подвести при тяжелонагруженных операциях. Поэтому лучше приобретать качественные модели.
2. При выпадении сверла или самого патрона теряется время. При сверлении на высоте под угрозой безопасность. В неплотной конусной посадке при разболтанном креплении, нужно заранее принять меры.
3. Биение патрона дрели. При возникновении следует разобрать патрон от дрели, проверить наличие загрязнений или поправить крепления. При изгибе ремонту вручную обычно не подлежит, оптимально заменить на новый.
4. Заклинивание цанг или губок. Для выправления ситуации потребуется выполнить разборку патрона (снимаете сам патрон, если знаете, как, и уже меняли). Выполняется очистка, смазывание и сборка.

Наиболее популярные разновидности помимо ключевого: быстрозажимной (или «бзп») и самозажимной.

Виды патронов для дрели

Любая электрическая или ручная дрель имеет некий патрон для закрепления сменного инструмента. По типу установки на саму дрель существуют такие основные виды патронов:

• Резьбовой.

Устанавливается посредством наворачивания на резьбу на патроне. Резьба (ее тип и диаметр) обозначаются методами литья и механической обработки. Выпускается под некоторый интервал рабочих диаметров хвостовика.

• Конусный (конус Морзе).

Устанавливается элементарным насаживанием на специальный элемент конусной формы. От резьбового отличается буквой «В».  Снять его оптимально способом сбивания. Закрепление сменного инструмента – чаще всего быстрозажимным методом.

Конусный патрон для дрели

Чаще всего метод задействуется в электроинструменте профессионального уровня. Причина – качественный уровень крепления патрона.

Что касается способов непосредственного закрепления сменного инструмента, виды патронов по этому признаку приведены далее.

Ключевые

Один из самых популярных патронов для дрелей, в основном – электрических с небольшой мощностью.

Ключевой патрон

Главная особенность – высокая надежность закрепления сменного инструмента. Замена выполняется при отключенном инструменте двумя руками. Для того, чтобы выкрутить насадку (сверло или другую, на хвостовике), обязателен ключ.

Он представляет собой рычажок с частью уникальной формы для взаимодействия с патроном. Будучи зафиксированным в отверстие и получая вращение, он смещает нижнюю часть патрона. При этом снимается усилия сжатия на цангах, насадка выпадает. В какую сторону крутить ключ, часто все забывают: для откручивания следует вращать по часовой стрелке.

Сфера применения расширена до ударных дрелей. Благодаря отсутствию проворачивания сверла рабочий процесс не остановится неожиданно.

Взаимозаменяемость ключей работает на универсальность электроинструмента. Популярное решение: прикрепить этот предмет обычной изолентой к шнуру питания.

Быстрозажимные

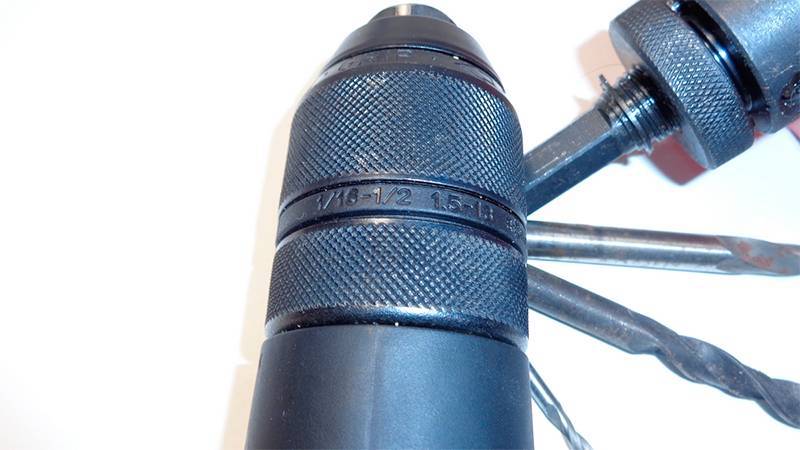

Один из самых распространенных типов патрона дрели — быстрозажимной патрон. Широко применяется для производства электродрелей и перфораторов.

Быстрозажимной патрон

Предназначается для максимально быстрой замены сменного инструмента. Поменять его просто, для этого не требуется ключ. Требуется лишь удерживать верхнюю (торцевую) часть и откручивать ее в нужную сторону. Перед работой рекомендуется изучить инструкцию – есть модели с левой резьбой.

Существуют патроны с 1 и 2 муфтами. В двухмуфтовом придется держать насадку двумя руками, поэтому замена может быть неудобной. Электрический инструмент позволяет в некоторой степени назвать патрон как самозажимной. При этом верхняя часть с насадкой удерживаются одной рукой. Вторая подает питание электродвигателю, который медленно вращает вал.

Патрон цанговый

Цанговый вид патрона применяется для станков, обрабатывающих металл резанием. Фиксация режущего инструмента выполняется автоматически. Ограниченно задействуется для мини дрели.

Патрон цанговый

Основное применение: точные операции на станках токарном, сверлильном, фрезерном. Установить в него можно как режущую сменную насадку, так и обрабатываемую заготовку цилиндрической формы. Ввиду быстрой возможности поменять патрон на дрели оптимально его применение на дрель или станок с ЧПУ.

Принцип действия заключается в следующем. Конструкция: цанги (плоские или объемные зажимающие части) и гайка. При движении гайки цанги сжимаются, центрируют вставленный объект и удерживают его. Лучше работает патрон с большим количеством цанг. Существуют вариации с тремя, четырьмя, шестью и более цангами-лепестками. Каждая из них рассчитана под заготовку определенного диаметра.

Открутить такой инструмент не составляет большого труда.

Мини патрон для дрели

Мини-патрон для дрели устанавливается еще на сверлильный станок небольшого размера.

Мини патрон для дрели

Основная категория пользователей – электронщики, ювелиры и граверы, мастера дверных и точных работ. Главная возможность этой разновидности инструмента: работа с диаметром хвостовой части режущего инструмента до долей миллиметра.

Частота вращения – почти не ограничивается, на уровне десятков тысяч. Масса – до десятков грамм. Сменить его просто – действия аналогичны тем, что выполняются для более габаритных видов.

Как разобрать патрон перфоратора для его замены или ремонта

Перфоратор есть у каждого, кто когда-то делал ремонт самостоятельно.

Без него невозможно просверлить отверстия в капитальной стене дома.

Кроме того, перфоратор способен сбить старую плитку, замешать раствор в тазике и даже забивать гвозди!

К сожалению, все эти работы могут вывести из строя инструмент.

Как разобрать патрон перфоратора и выполнить его ремонт или замену?

Содержание:

• 1 Как устроен патрон перфоратора
  • 1.1 SDS-plus
  • 1.2 SDS-max
• 2 Другие патроны
• 3 Разборка патрона SDS-plus с заменой втулки
• 4 Типичные неисправности зажимного узла

Как устроен патрон перфоратора

Устройство не слишком сложное. Перед тем, как разобрать быстрозажимной патрон перфоратора, желательно с ним ознакомиться.

Перфораторы

Существует два основных вида патроном — SDS-plus, SDS-max. Иногда встречаются и другие патроны.

SDS-plus

Большинство перфораторов относятся к этому типу. Патрон состоит из следующих деталей:

• Металлический корпус патрона.
• Пружина.
• Пластина, удерживающая пружину.
• Металлический шарик.
• Стопор шарика.
• Пластиковый пыльник.
• Стопорное кольцо.
• Резиновый пыльник.

Металлический корпус патрона стоит неподвижно и связан с ударным механизмом. Он имеет отверстие для бура посередине, в котором находятся шлицы, удерживающие бур от поворота. В конце отверстия находится овальный паз, удерживающий металлический шарик.

Пружина устанавливается на внешнюю поверхность корпуса патрона и фиксируется пластиной. Шарик заводится в паз на пластину сверху, удерживается стопором, который ограничивается стопорным кольцом. Сверху всю эту конструкцию закрывает пластиковый и резиновый пыльники.

SDS-max

Устройство патрона

Устройство схожее с устройством патрона SDS-plus. Он состоит из:

• Металлического корпуса патрона, связанного с ударным механизмом.
• Двух овальных роликов.
• Пружины.
• Стопорящего механизма.
• Пластикового кожуха.
• Направляющей для пластикового пыльника на корпусе.
• Резиновой прокладки на внешней части корпуса.
• Сальника в отверстии для буров и пик.
• Резинового сальника.

Металлический корпус передаёт удар на бур и имеет шлицевые пазы внутри, по которым устанавливается бур или пика. Овальные ролики ставятся с двух сторон корпуса и служат для хорошего скольжения бура в отверстии. Они не должны проваливаться внутрь, заклинивать или перекашиваться. Пружина заводится на корпус и фиксируется стопорящим механизмом.

Сверху ставится пластиковый пыльник, который одновременно фиксирует шарик в пазу, поджимая стопорящий механизм пружины. Пластиковый кожух ориентируют по пластиковой направляющей на корпусе перфоратора и имеет пазы. В конце ставится резиновый уплотнитель снаружи корпуса, сальник внутрь корпуса и резиновый пыльник.

Другие патроны

Из других патронов стоит упомянуть сменный патрон для некоторых моделей Бош. Он комплектуется двумя насадками. По желанию, можно снимать патрон SDS-plus и устанавливать быстрозажимной патрон для сверла. Устройство насадки для буров и пик схожее с обычным патроном для других перфораторов того же размера. Внизу имеются фиксирующие элементы и паз, по которым он держится на быстросъёмном механизме. В верхней части — корпус патрона, на котором стоит шарик, пружина, пластиковый кожух, стопорные и упорные кольца, резиновый пыльник.

Насадка для свёрл и мешалок — такое же, как и у обычного сверлильного патрона. Он состоит из двух частей, соединённых подвижной резьбой с мелким шагом. Верхняя быстрозажимная выполнена из пластика, и для её демонтажа требуется снять фиксирующее верхнее широкое кольцо. Дальше патрон легко разбирается, вынимаются зажимные кулачки и можно произвести его обслуживание.

Разборка патрона SDS-plus с заменой втулки

Часто встаёт необходимость заменить втулку, на которой держится патрон перфоратора. Для этого необходимо произвести разборку, сняв пыльник, стопорные и упорные кольца, вынуть шарик и пружину и снять пластиковый кожух. После этого можно вынимать фиксирующие ролики и втулку патрона. Втулка состоит из корпуса патрона, ударного болта и направляющей для ударного болта, в случае необходимости замены её можно поставить новую, или произвести замену составляющих частей.

Разборка патрона

Иногда встречается ситуация, когда в основном гнезде перфоратора вставлен быстрозажимной сменный патрон для дрели на переходнике SDS-plus. Если в результате поломки он не вынимается, то с разборкой и заменой патрона могут возникнуть проблемы. Невозможно будет снять кольца и кожух, снять пружину, так как быстрозажимной фиксатор по габаритам не позволит это сделать. Поэтому вначале потребуется снять быстрозажимной патрон с перфоратора.

Вначале быстрозажимная насадка ослабляется, и внутри него можно видеть винт с пазами для отвёртки. Его откручивают и снимают до переходника SDS. После этого есть возможность разобрать патрон перфоратора.

Типичные неисправности зажимного узла

Чаще всего их две: не фиксируется инструмент в узле или инструмент заклинивает и извлечь его не представляется возможным. В первом случае причиной будет износ и потеря упорных и фиксирующих колец, износ шарика, износ инструмента, износ шлицев в корпусе патрона. Во втором случае причиной обычно является некачественный инструмент, у которого хвостовик расклинило в результате ударов.

Такое обычно бывает на перфораторах SDS-max и отбойных молотках с этим хвостовиком.

В первом случае можно произвести ремонт патрона перфоратора с заменой частей. Во втором — придётся разбирать, не вынимая инструмент. В некоторых случаях это возможно, в других — придётся отпиливать часть бура или пики болгаркой, снимать втулку и вытаскивать обломок с другой стороны. Следует пользоваться только качественным инструментом, предназначенным для данной модели.

Ремонт патрона перфоратора — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

• Рубрики
• Теги

• Похожие записи
• Автор

Rohm 1193005 Самозажимной сверлильный патрон Supra-SK

Продажа

Увеличить изображение мышью

Артикул:

Р-341710 13-1/2

MPN:

305221

Состояние:

Новый

Наличие:

Доставка в течение 24 часов

Доставка:

Рассчитывается на кассе

Сейчас:

$93,69

Было:

$121,67

Количество:

Добавление в корзину… Товар добавлен

Сейчас:

$93,69

Было:

$121,67

Количество:

• Описание
• Технические данные

Подробная информация о продукте

Технические данные

Подробная информация о продукте

Технические данные

Идентификационные номера и классификация

Описание

Исполнение:

• Автоматическое затягивание во время сверления, пропорциональное усилию резания (сохраняет усилие зажима даже в тяжелых условиях!).
• Прочная конструкция (функциональные компоненты из металла).
• Со стопорным кольцом.
• С защитой усилия зажима (зажим и фиксация одной рукой!).

Применение:

• Для мощных аккумуляторных и сетевых дрелей.
• Аккумуляторные ударные дрели до 36 Вольт.
• Обратный крутящий момент до 50 Нм.

Примечание:

• Без сквозных отверстий  − Таким образом, сверлильные патроны должны быть плотно закреплены на шпинделе.
• Общего назначения  – со стопорным кольцом для использования на станках с/без упора шпинделя.

Клиенты также просмотрели

Продажа

Продажа

Сверлильные патроны

Сверлильные патроны

 часто соединяются со шпинделем станка с помощью съемной оправки сверлильного патрона. Оправка представляет собой просто двухсторонний стальной вал, один конец которого обработан для установки в шпиндель станка, а другой конец обработан для установки в заднюю часть сверлильного патрона. Второй распространенный тип станков не имеет съемной оправки: вместо этого патрон устанавливается непосредственно на охватываемый выступ, выточенный в самом шпинделе.

Типы сверлильных патронов

Сверлильные патроны с ключом

1. Шарикоподшипниковые патроны Super со шпонкой: для затяжки или ослабления требуется ключ, допускается вращение по часовой стрелке и против часовой стрелки. Патроны Super Ball BearingChuck оснащены шарикоподшипниками для уменьшения трения в механизме затяжки и обеспечения лучшего захвата сверла. Используется для промышленного применения, включающего самые тяжелые условия обработки, где нет необходимости в высокоточном сверлении (макс. биение прибл. 0,003″).
2. Патроны с подшипником скольжения со шпонкой: Оснащен цельным зубчатым зацеплением и втулкой, что снижает вероятность поломки зубьев. Используется для стационарных сверлильных, токарных, фрезерных и деревообрабатывающих станков. Для промышленного использования в средних условиях. Предлагается с резьбовым креплением для ручных сверлильных станков и с коническим креплением для стационарных сверлильных станков, где биение не является проблемой или фактором (макс. 0,004″ прибл.).
3. Легкозажимные патроны с ключом: Этим хорошим и недорогим патроном оснащаются большинство электроинструментов для домашних мастеров на протяжении десятилетий. В настоящее время их все чаще заменяют бесключевыми патронами. Для электрических ручных сверлильных станков, реверсивных или нереверсивных.
4. Патроны с ключом из нержавеющей стали: Изготовлены из нержавеющей стали. Для использования в пищевой, медицинской и стоматологической промышленности, где необходимо стерилизовать инструменты. Та же конструкция, что и у патрона скольжения, но из нержавеющей стали.
5. Прецизионные патроны с ЧПУ с интегрированным хвостовиком. Идеально подходит для станков с ЧПУ. Короткая конструкция, максимальная концентричность, макс. биение 0,0012″ или лучше. Высокие усилия зажима, более 75 фут/фунтов, и опционально сквозная подача СОЖ. Разрешает вращение по часовой стрелке и против часовой стрелки. Для использования в высокоскоростном оборудовании с ЧПУ для фрезерования, сверления, развертывания и нарезания резьбы

Быстрозажимные сверлильные патроны

1. Быстрозажимные патроны для высокоточных/высоких крутящих моментов: не требуется ключ для затягивания или ослабления. Включите функцию самозатягивания, благодаря которой они крепче сжимаются при приложении большего крутящего момента. Разрешить вращение только по часовой стрелке. Автоматическая установка для эффективных и быстросменных инструментов. Минимальное биение для точного определения размера отверстия (макс. TIR 0,0016″ или больше). Для высокоточных сверлильных станков, координатно-расточных станков, фрезерных станков и производственного бурового оборудования, включая ЧПУ.

Быстрозажимные патроны

2. для средних режимов работы: та же функция самозатяжки, что и у патронов High Precision или High Torque, но с более широким биением (около 0,006 дюйма). Автоматическая установка для эффективной и быстрой смены инструментов. Для промышленного использования в средних режимах, доступны с резьбовым креплением для ручных сверлильных станков и с коническим креплением для стационарных сверлильных станков. Только поворот по часовой стрелке.
3. Быстрозажимные патроны из нержавеющей стали: Изготовлены из нержавеющей стали. Высокоточная и самозатягивающаяся конструкция. Для использования в пищевой, медицинской и стоматологической промышленности, где необходимо стерилизовать инструменты. Только поворот по часовой стрелке.
4. Быстрозажимной сверлильный патрон для портативных сверлильных станков: это патроны последнего поколения для электроинструментов. Не требует ключа для затягивания или ослабления. Некоторые оснащены запорным механизмом для ударного сверления, а также работы отверткой (по часовой стрелке и против часовой стрелки). Эргономичный дизайн, предлагается с пластиковыми или металлическими рукавами. Для ручных дрелей, реверсивных или нереверсивных.
5. Прецизионные быстрозажимные патроны с ЧПУ со встроенным хвостовиком: То же, что и тип № 5, но без ключа. Идеально подходит для станков с ЧПУ, но для приложений, требующих вращения только по часовой стрелке, поскольку имеет функцию самозатягивания. Компактная конструкция, максимальная жесткость соединения, повышенная точность (TIR .0016″ или больше, сертифицировано только некоторыми производителями). Для использования на обрабатывающих центрах с ЧПУ, фрезерных и токарных станках или другом стационарном оборудовании.

Детали сверлильного патрона

Установка и снятие патронов

Переносные инструменты на шпинделе с резьбой

Отключите дрель от сети или отсоедините аккумулятор. Полностью откройте кулачки существующего патрона. Удалите винт с левой резьбой, если таковой имеется, из патрона и сохраните для повторного использования (рис. A). Вставьте шестигранный ключ в корпус патрона и затяните кулачки на ключе. Ударьте молотком по ключу против часовой стрелки, чтобы освободить и отвинтить патрон (рис. B). Наверните новый патрон на шпиндель (по часовой стрелке). Вставьте шестигранный ключ в губки и затяните губки на ключе. Несколько раз ударьте по ключу молотком по часовой стрелке (рис. C).

На оправках с коническим хвостовиком

Для установки патронов:
Очистите оба конуса от смазки и песка. Втянув кулачки в патрон и положив носик патрона на деревянную скамью, слегка ударьте по хвостовику оправки, чтобы запечатать его в патроне.
Для снятия патронов:
Вставьте клин между задней частью патрона и плечом оправки (рис. D и E). В случае, если монтажный конус оправки не обеспечивает выступа, необходимо просверлить сквозное отверстие в шейке оправки (рис. F) и вставить поперечный штифт. Затем можно использовать клин между задней частью патрона и поперечным штифтом, чтобы освободить патрон от оправки.

Для станков со съемными взаимозаменяемыми оправками:

Чтобы найти комбинацию оправки/патрона, подходящую для данного станка, сначала определите тип шпинделя на станке. (Например, у фрезерного станка может быть шпиндель R8, у сверлильного станка может быть шпиндель с конусом Морзе № 3 (MT), а на задней бабке токарного станка может быть инструмент 2MT.) Если у вас есть вопросы по идентификации шпинделя вашего станка, обратитесь к документации вашей машины и/или измерьте размеры соответствующих деталей и сравните их с справочными таблицами ниже.

После идентификации шпинделя станка выберите патрон. (Выберите патрон в зависимости от удерживающей способности, крутящего момента станка, шпоночного или бесключевого крепления и т. д.) Обратите внимание на то, как выбранный патрон крепится к узлу шпинделя/оправки станка. Большинство патронов, предназначенных для использования на сверлильном станке, устанавливаются через отверстие с внутренней резьбой Jacobs Taper (JT) в задней части патрона. (Вместо этого некоторые патроны имеют заднюю часть с внутренней резьбой; эти патроны часто используются на ручных дрелях с резьбовым шпинделем.)

Определив шпиндель станка и крепление сверлильного патрона, выберите оправку, соответствующую обеим спецификациям. Например, для использования патрона 3JT с фрезой со шпинделем R8 подойдет только оправка R8-3JT. Для использования патрона 33JT со сверлильным станком со шпинделем 3MT подойдет только оправка 3MT-33JT.

Конус Морзе

Конус (K 1 )	Большой конец (d 1 )	Малый конец (d 2) )	Длина (л)	Конус/ Лапка	Конус/ Дюйм	Угол от центра
#0	0,3561	0,2520	2,00	.6246	.0521	1. 4908
#1	0,4750	0,3690	2,13	.5986	.0499	1.4287
#2	0,7000	0,5720	2,56	.5994	.0500	1.4307
#3	0,9380	0,7780	3,19	.6024	.0502	1.4377
#4	1.2310	1.0200	4,06	.6233	.0519	1.4876
#4-1/2	1,5000	1,2660	4,50	. 6240	.0520	1.4894
#5	1,7480	1.4750	5,19	.6315	.0526	1,5073
#6	2.4940	2.1160	7,25	.6257	.0521	1.4933
#7	3.2700	2,7500	10.00	.6240	.0520	1.4894

Конусы Jacobs

Конус (K 1 )	Большой конец (d 1 )	Маленький конец (d 2) )	Длина (л)	Конус/ Лапка	Конус/ Дюйм	Угол от центра
#0	0,2500	0,2284	0,44	. 5915	.0493	1.4117
#1	0,3840	0,3334	0,66	.9251	.0771	2.2074
#2	0,5590	0,4876	0,88	.9786	.0816	2,3350
#2 короткий	0,5488	0,4876	0,75	.9786	.0816	2,3350
#3	0,8110	0,7461	1,22	. 6390	.0532	1,5251
#4	1.1240	1.0372	1,66	.6289	.0524	1.5009
#5	1.4130	1.3161	1,88	.6201	.0517	1.4801
#6	0,6760	0,6241	1,00	.6229	.0519	1.4868
#33	0,6240	0,5605	1,00	.7619	. ← Previous Next → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
