Переделка бп с 12 на 5 Вольт… Стабилизатор на lm317

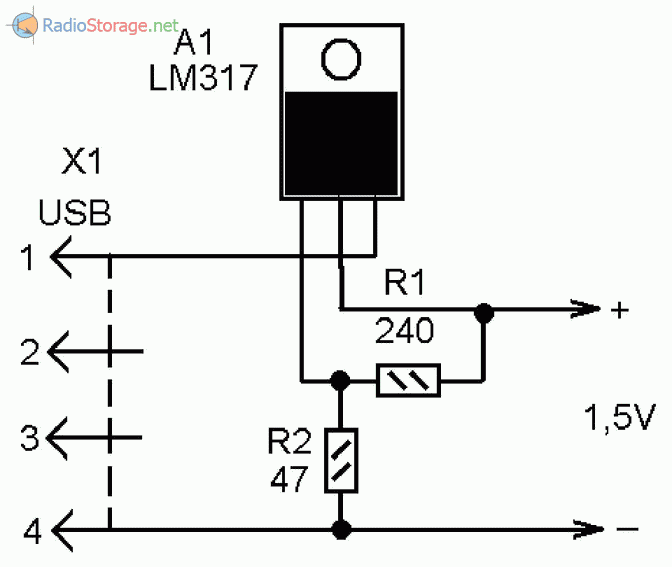

Схема стабилизатора на 3 вольта

Изображенная схема выполнена в виде регулируемого стабилизатора и позволяет создавать выходное напряжение от 1 до 30В. Поэтому это устройство можно использовать для питания различных устройств на 1,5 В, а также для подключения 3-вольтовых устройств. В нашем случае устройство используется для считывателя, выходное напряжение выставлено на 3 В.

С помощью переменного резистора устанавливается необходимое выходное напряжение, которое рассчитывается по формуле: U вых = 1,25 * (1 + R2 / R1). Вместо регулятора напряжения используется микросхема SD1083 / 1084. Без доработки используются аналогичные отечественные микросхемы 142КРЕН 22А / 142КРЕН 22, отличающиеся выходным током, что является незначительным фактором.

Для нормального режима работы микросхемы необходимо смонтировать для нее небольшой радиатор. В противном случае при низком выходном напряжении регулятор работает в токовом режиме и сильно нагревается даже без нагрузки.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Как получить 12 Вольт из 5, 24, 220 Вольт — обзор способов Подобным образом можно использовать LDO-стабилизаторы, это такие же линейные стабилизаторы напряжения, но с низким падением напряжения, типа AMS-1117-12v. Спрашивайте, я на связи!

Как сделать блок питания 12В своими руками — схема и описание

Стабилизатор на микросхеме AMS 1117

Это элементарный стабилизатор с несколькими фиксированными положениями для регулирования напряжения 1,5-5В, тока до 1А. Он может быть независимо установлен на микросхемах серии AMS 1117 — XX (CX 1117 — XX) (где XX — выходное напряжение).

Есть образцы микросхем на 1,5 — 5В, с регулируемым выходом. Они использовались на старых компьютерах. Их преимущество — малое падение напряжения и небольшие габариты. Для установки требуются два контейнера. Для хорошего отвода тепла возле розетки устанавливается радиатор.

На самом деле есть старый телефон, который я собираюсь использовать для просмотра информации (например, маленький дисплей)

Решил запитать от павербанка, все работает нормально, так как габариты не критичны, но нужна мобильность, то есть все равно должна быть батарея а не подключаемый блок питания, все работает .

Но при входе в меню выходит такой сигнал о перенапряжении на контактах аккумулятора, подскажите пожалуйста, как можно решить проблему, заранее спасибо.

Напомню, что надо от 5 вольт, как сделать так, чтобы до 3,7 контактов, от приборов при наличии отвертки и молотка.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Ps старого аккума нет и вряд ли найду, ставить от нокиа не вариант, хватает на 900 мАч на 10 минут.

Дубликаты не найдены

поэтому лучше установить R2 на 270 или 300, чтобы быть ближе к желаемому 3,7 В

по сути есть подстроечный резистор, смысл тот же только что все выставлено с помощью мультиметра и готово

спасибо, буду пробовать пока номерной знак на телефоне не пропадет, так как пропал значит норм

понял, спасибо а, объяснение, но у вас не могло быть примера в виде ссылки на стабилизатор, заранее спасибо

1 шт. Высокое качество LM2596S высокое качество понижающий преобразователь постоянного тока 5 В 3A T1608 P31 понижающий модуль
https://s.click.aliexpress.com/e/cFHcVLyI

Пожалуйста. Проще говоря, на вход подавали 5 вольт, выход скручивали так, чтобы было 3,7, и все.

С 3,3в телефон может не работать, 4в обязательно должно работать.

Два кремниевых диода включены последовательно при прерывании подачи питания. Уменьшите каждый переход на 0,6 В

12 Вольт из 24 Вольт или другого повышенного постоянного напряжения

Схема с линейным стабилизатором упоминалась в предыдущем пункте.

К ней можно подключить нагрузку током до 1-1,5А. Чтобы усилить ток, можно использовать проходной транзистор, но выходное напряжение может немного снизится – на 0,5В.

Подобным образом можно использовать LDO-стабилизаторы, это такие же линейные стабилизаторы напряжения, но с низким падением напряжения, типа AMS-1117-12v.

Схемы подключения аналогичны L7812 и КРЕНкам. Также эти варианты подойдут и для понижения напряжения от блока питания от ноутбука.

Эффективнее использовать импульсные понижающие преобразователи напряжения, например на базе ИМС LM2596. На плате подписаны контактные площадки In (вход +) и (- Out выход) соответственно. В продаже можно найти версию с фиксированным выходным напряжением и с регулируемым, как на фото сверху в правой части вы видите многооборотный потенциометр синего цвета.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Стабилизатор напряжения на 12 вольт⚡: схема и разновидности, выбор для светодиодов Так как даже самые надежные устройства выходят из строя, необходимо отдавать предпочтение ремонтопригодным стабилизаторам, радиодетали к которым имеются в продаже в достаточном количестве и по доступной цене. Спрашивайте, я на связи!

Как получить напряжение 12 Вольт от внешнего аккумулятора на 5 Вольт с поддержкой быстрой зарядки

1. Понизить напряжение с помощью балластного конденсатора. Универсальный способ используется для питания маломощной электроники, например светодиодных ламп, и для заряда небольших аккумуляторов, как в фонариках. Недостатком является низкий косинус Фи у схемы и невысокая надежность, но это не мешает её повсеместно использовать в дешевых электроприборах.
2. Понизить напряжение (ограничить ток) с помощью резистора. Способ не очень хороший, но имеет право на существование, подойдет, чтобы запитать какую-то очень слабую нагрузку, типа светодиода. Его основной недостаток – это выделение большого количества активной мощности в виде тепла на резисторе.
3. Использовать автотрансформатор или дроссель с подобной логикой намотки.

12 Вольт из 5 Вольт или другого пониженного напряжения

Вы можете получить 12В из 5В, например, от USB-порта или зарядного устройства для мобильного телефона, также можно использовать и с популярными сейчас литиевыми аккумуляторами с напряжением 3,7-4,2В.

Он продаётся на готовой плате, и на ней есть пометки с назначением выводов – вход и выход. Еще вариант — использовать MT3608 LM2977, повышает до 24В и выдерживает выходной ток до 2А. Также на фото отчетливо видны подписи к контактным площадкам.

Проблемы простого блока питания с нагрузкой

Сопротивление, нарисованное на схеме – это эквивалент нагрузки. Нагрузка должна быть такова, чтобы ток, ее питающий, при подаваемом напряжении в 12 В не превысил 1 А. Можно рассчитать мощность нагрузки и сопротивление по формулам.

Откуда сопротивление R = 12 Ом, а мощность P = 12 ватт. Это значит, что если мощность будет больше 12 ватт, а сопротивление меньше 12 Ом, то наша схема начнет работать с перегрузкой, будет сильно греться и быстро сгорит. Решить проблему можно несколькими способами:

1. Стабилизировать выходное напряжение так, чтобы при изменяющемся сопротивлении нагрузки ток не превышал максимально допустимого значения или при внезапных скачках тока в сети нагрузки – например, в момент включения некоторых приборов – пиковые значения тока срезались до номинала. Такие явления бывают, когда блок питания запитывает радиоэлектронные устройства – радиоприемники, и пр.
2. Использовать специальные схемы защиты, которые бы отключали блок питания при превышении тока на нагрузке.
3. Использовать более мощные блоки питания или блоки питания с большим запасом мощности.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Где взять 12 вольт в домашних условиях – самые простые способы Андрей Тихонов, блог Малоэтажная Страна для работы стабилизатора нужно определенное превышение входного напряжения над выходным, их соотношение ограничивает КПД блока питания в целом. Спрашивайте, я на связи!

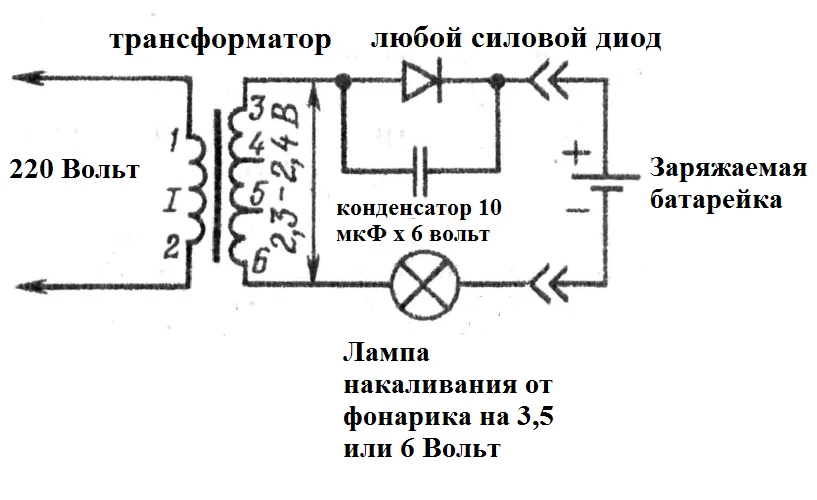

Как получить 3 вольта из 5.

• Понижающий трансформатор с обычного входного переменного напряжения 220 В. На его выходе будет такое же синусоидальное напряжение, только пониженное до примерно 16 вольт по холостому ходу – без нагрузки.
• Выпрямитель в виде диодного моста. Он «срезает» нижние полусинусоиды и кладет их вверх, то есть получается напряжение, меняющееся от 0 до тех же 16 вольт, но в положительной области.
• Электролитический конденсатор большой емкости, который сглаживает полусинусоиды напряжения, делая их приближающимися к прямой линии на уровне в 16 вольт. Это сглаживание тем лучше, чем больше емкость конденсатора.

Блок питания повышенной мощности

Более мощным блок питания можно сделать, добавив в схему несколько мощных каскадов на транзисторах Дарлингтона типа TIP2955. Один каскад даст прибавку нагрузочного тока в 5 А, шесть составных транзисторов, подключенных параллельно, обеспечат нагрузочный ток в 30 А.

Транзисторы Дарлингтона типа TIP2955

Схема, обладающая такой выходной мощностью, требует соответствующего охлаждения. Транзисторы должны быть обеспечены радиаторами. Возможно, понадобится и дополнительный вентилятор охлаждения. Кроме того, можно защититься еще плавкими предохранителями (на схеме не показано).

На рисунке показано подключение одного составного транзистора Дарлингтона, дающего возможность увеличения выходного тока до 5 ампер. Можно увеличивать и дальше, подключая новые каскады параллельно с указанным.

Подключение одного составного транзистора Дарлингтона

Преобразователь напряжения 5 Вольт 8 Ампер с четырьмя USB выходами. Технический обзор и тест преобразователя напряжения с USB

$2.77

Перейти в магазин

Решил заказать на пробу разных недорогих платок преобразователей и сегодня обзор первой из них. Собственно ничего необычного, обычный преобразователь, даже без QC, зато с выходной мощностью до 40 Ватт.

Я уже как-то писал, что заказываю для товарища разные полезные вещи, и выкладывал обзоры этих вещей. Но так как иногда обзоры задерживаются по ряду причин, то чтобы было удобнее, я решил попутно заказывать себе 1-2 штуки этих товаров просто для пробы, если они конечно мне интересны. Так было и в этот раз, заказ изначально был на 10 плат, я же заказал 10+1 для себя.

В описании заявлялось что это преобразователь напряжения, без гальванической развязки, со входным напряжением 8-35 Вольт и выходным 5 Вольт с током до 8 Ампер.
Платка компактная, если не учитывать разъемы, то примерно как спичечный коробок.

На сторону противоположную USB разъемам вынесен входной разъем и клеммник, на который разведены входные клеммы и выходные. Т.е. данный преобразователь можно использовать и без подключения к USB выходам, что иногда может быть полезно.

На второй стороне соответственно 4 USB гнезда, разделенные на две пары. Разъемы поначалу были очень тугими, но после 2- подключений пришли в норму.

Сверху находится пара транзисторов (преобразователь с синхронным выпрямлением) со стертой маркировкой, силовой дроссель, а также четыре конденсатора 220мкФ 35 Вольт.

Так как выходной ток уже довольно приличный, то дроссель намотан не обычным проводом, а медной шиной для повышения КПД и соответственно уменьшения нагрева.

Снизу все остальные компоненты, предохранитель, транзистор защиты от переполюсовки, контроллер, защитные супрессоры.

Схемотехника приятно порадовала, здесь помимо предохранителя есть нормальная защита от переполюсовки питания, реализованная не на диоде, а на полевом транзисторе, я уже как-то рассказывал принцип ее работы.
Также радует наличие керамических конденсаторов по линиям питания и два супрессора установленные параллельно выходу 5 Вольт, предназначенные для защиты нагрузки в случае пробоя силовых транзисторов. Конечно такая защита не дает 100% гарантии, но шанс выживаемости увеличивает.

По выходу стоят контроллеры, которые подбирают напряжение на линиях данных USB чтобы нагрузка могла взять максимальный ток. Это не QC, но тем не менее совместимость с различными потребителями становится выше. Тем более что QC в преобразователе с более чем одним выходом требует наличия соответствующего количества преобразователей.
Отмечу что параллельно силовым контактам USB разъемов также стоят керамические конденсаторы.

Но мало того, производитель для повышения надежности, а точнее — устойчивости к внешним воздействиям, покрыл плату резиноподобным компаундом, что встречается крайне редко.

Подключаем блок питания, при этом о наличии напряжения на выходе сигнализирует небольшой красный SMD светодиод, при необходимости можно заменить его на обычный, рядом есть соответствующие отверстия.

1. Выходное напряжение 5.28 Вольта, что немного превышает допуск по стандарту, составляющий 4.75-5.25 Вольта, но не сильно и думаю что не критично.
2. Поддерживается несколько режимов эмуляции. Но что любопытно, при первых тестах один выход стабильно отображал режим QC 5 Вольт, но когда я начал через время готовить обзор и повторил тесты, то больше такого не встречал…
3. При подключении телефона Самсунг ток заряда составлял 650мА, судя по всему «договориться» они не смогли.
4. Зато при попытке подключить китайский UMIdigi без проблем получил 2-2.18 Ампера, хотя мое привычное зарядное вообще не хочет его нормально заряжать.

Нагрузочный тест показал две вещи:
1. Хорошую стабилизацию напряжения, в диапазоне от нулевого тока до максимальной нагрузки напряжение падает всего на 60-70мВ. Нагрузка и измерение производилось на клеммнике, а не USB разъеме.
2. 8 Ампер это максимальный выходной ток, дальше срабатывает защита, причем иногда защита срабатывала и при меньшем токе, например при тех же 8 Ампер.

Для измерения уровня пульсаций использовался все тот же «стенд», правда в этот раз произошли некоторые изменения. Для уменьшения количества помех от измерительных приборов я питал нагрузку от трансформаторного БП.
Кроме того, так как ко мне едут две новые нагрузки, то в планах потом мою основную доработать, перенеся ее в другой корпус, установив там трансформаторный блок питания, а не импульсный и кроме того добавив гальваническую развязку интерфейса подключения к компьютеру. Данные доработки должны убрать образование возможных земляных петель.

А вот пульсации я бы не назвал маленькими, основные, которые сложнее погасить, составляют 180мВ в любом режиме. На осциллограммах нагрузка 0-33-66-100%
Есть пульсации в виде «иголок», которые легче гасить, но которые зависит от тока нагрузки и которые имеют заметно ольший размах.
Напряжение питания здесь 12 Вольт.

Тот же тест, те же режимы, но входное напряжение 24 Вольта.
Собственно ничего кроме размаха пульсаций «иголок» не изменилось. Я бы в качестве простой доработки рекомендовал увеличить емкость выходных конденсаторов.

Выше на фото видно, что земля щупа осциллографа подключена проводом, а не пружинкой, что дает некоторое искажение результатов теста. Но так как разница в данном случае не очень велика, то я ею пренебрег.
Входное напряжение 24 Вольта, ток нагрузки 8 Ампер, слева с проводом, справа с пружинкой.

Нагрев проверялся в трех режимах, с током нагрузки 2.5, 5.0 и 7.5 Ампера, первый тест был минут 10-15, дальше можно увидеть по таймингу тепловизора.
В общем 7.5 Ампера преобразователь держит уверенно, греется не очень сильно, но в компактную закрытую коробочку я бы не стал его ставить, так как возможен перегрев.

Измерение КПД. Попутно измерил ток потребления без нагрузки, при обоих вариантах входного напряжения он одинаков и составляет 40мА.
При входном напряжении 12 Вольт КПД лучше на малых токах нагрузки, при 24 Вольта на больших, собственно это видно на графике.

В качестве резюме могу сказать, что преобразователь очень понравился, единственное нарекание, которое я меня есть, это к уровню пульсаций, в остальном как по мне, то все отлично, как качество изготовления, так и наличие защит, стабильность выходного напряжения, схемотехника, особенно с учетом цены. На мой взгляд вещь весьма полезная для радиолюбителя.

На этом у меня все, надеюсь что обзор был полезен.

$2.77

Перейти в магазин

Эту страницу нашли, когда искали:
как из 3 вольт сделать 5, транзистор.12.вольт, https://www.kirich.blog/obzory/preobrazovateli/709-preobrazovatel-napryazheniya-5-volt-8-amper-s-chetyrmya-usb-vyhodami, схемы преобразователей с 12 на 5 вольт, 12 вольт в 5 вольт схема, преобразователь уровня 5 вольт в 3,3 вольт на транзисторах, преобразователь 5 в 12 вольт своими руками, конвертер 12 в 5 вольт usb, 12в / 5в преобразователь, преобразователь напряжения 5 в 12 схема, схема преобразователя 12 в 8 вольт, схема зарядка 5 вольт 8ампер, схема преобразователя напряжения с 3. 7 до 5 вольт, преобразователь 5в 8а с четырьмя usb выходами, преобразователь 3.7 в 5 вольт своими руками, преобразователь напряжения с 2 вольт до 6, преобразователь 5 в 12 своими руками, преобразователь с 5 вольт на 12 вольт, преобразователь с 5 на 12 вольт, преобразователь 12 в 5 вольт usb, схема преобразователя с 5в на 12в, преобразователь с 5 вольт на 8 вольт своими руками, преобразователь с 12 на 5 вольт 2 ампера стабильное питание, преобразователь напряжения с 12 на 5 вольт на 5 ампер, самодельный блок питания на 3.7в, преобразователь напряжения с usb, преобразователь с usb, преобразователи напряжения отзывы, обзор преобразователя напряжения

Снижение напряжения с помощью резисторов У каждого есть свои преимущества и недостатки, поэтому я нарисовал 5 основных схем, чтобы показать их плюсы и минусы.

• Цепь 1 представляет собой простой последовательный резистор, такой же, как тот, о котором вам рассказывали некоторые люди.

Работает, НО работает только при одном значении тока нагрузки и расходует большую часть подаваемой мощности. Если значение нагрузки изменится, изменится и напряжение, так как нет регулирования. Однако он переживет короткое замыкание на выходе и защитит источник 12В от короткого замыкания.

• Цепь 2 представляет собой последовательный стабилитрон (или вы можете использовать ряд обычных диодов последовательно, чтобы компенсировать падение напряжения, скажем, 12 кремниевых диодов)

Работает, НО большую часть мощности рассеивает стабилитрон. Не очень эффективно! С другой стороны, это дает некоторую степень регулирования при изменении нагрузки. Однако, если вы замкнете выход, волшебный синий дым вырвется из стабилитрона… Такое короткое замыкание также может повредить источник 12 В после разрушения стабилитрона.

• Схема 3 представляет собой последовательный транзистор (или эмиттерный повторитель) — показан переходной транзистор, но аналогичная версия может быть построена с использованием полевого МОП-транзистора в качестве истокового повторителя.

Работает, НО большая часть мощности должна рассеиваться транзистором, а он не защищен от короткого замыкания. Как и в схеме 2, вы можете повредить источник 12 В. С другой стороны, улучшится регулирование (за счет усиливающего ток эффекта транзистора). Диод Зенера больше не должен воспринимать полный ток нагрузки, поэтому можно использовать гораздо более дешевый / меньший / меньший по мощности стабилитрон или другое устройство опорного напряжения. Эта схема на самом деле менее эффективна, чем схемы 1 и 2, потому что для стабилитрона и связанного с ним резистора требуется дополнительный ток.

• Контур 4 — трехполюсный регулятор (ВХОД-ВЫХОД-ВЫХОД). Это может быть отдельная микросхема (например, 7805) или дискретная схема, состоящая из операционных усилителей/транзисторов и т. д.

Работает, НО устройство (или схема) должно рассеивать больше мощности, чем подается на нагрузку. Это еще более неэффективно, чем схемы 1 и 2, потому что дополнительная электроника потребляет дополнительный ток. С другой стороны, он выдержит короткое замыкание, что является улучшением для цепей 2 и 3. Он также ограничивает максимальный ток, который будет потребляться в условиях короткого замыкания, защищая источник 12 В.

• Цепь 5 представляет собой понижающий регулятор (переключающий DC/DC регулятор).

Работает, НО выходной сигнал может быть немного резким из-за высокой частоты переключения устройства. Однако он очень эффективен, поскольку использует накопленную энергию (в катушке индуктивности и конденсаторе) для преобразования напряжения. Он имеет разумную регулировку напряжения и ограничение выходного тока. Он выдержит короткое замыкание и защитит аккумулятор.

Все эти 5 цепей работают (т.е. все они выдают 5 В на нагрузке), и все они имеют свои плюсы и минусы. Некоторые работают лучше, чем другие, с точки зрения защиты, регулирования и эффективности. Как и большинство инженерных задач, это компромисс между простотой, стоимостью, эффективностью, надежностью и т. д.

По поводу «постоянного тока» — у вас нельзя иметь фиксированное (постоянное) напряжение и постоянный ток с переменной нагрузкой . Вы должны выбрать — постоянное напряжение ИЛИ постоянный ток . Если вы выбираете постоянное напряжение, вы можете добавить какую-либо схему к , ограничивающую максимальный ток до безопасного максимального значения, например, в схемах 4 и 5.

напряжение — снижение 12 В до 5 В
\$\начало группы\$

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: я ничего не знаю об электротехнике, я просто считаю эту категорию наиболее подходящей для моего вопроса.

У меня есть солнечная панель, которая подключается к переключателю контроллера (из-за отсутствия лучшего имени), затем переключатель контроллера имеет подключение для батареи и подключение для выхода. Аккумулятор подключен, на выходе 12В — 12,8В.

Я хочу подключить разъем USB к выходу. Но я знаю, что USB-порт должен обеспечивать только около 5 В.

До того, как у меня появился контроллер и аккумулятор, я подключал солнечную панель прямо к внутренностям старого зарядного устройства для телефона от прикуривателя. Это сработало отлично. Но когда я попытался подключить ту же маленькую печатную плату к выходу контроллера, она просто пошла дугой, и поэтому я удалил ее.

Понятия не имею, что я делаю не так. Я подключил вольтметр к выходу и, конечно же, 12В. Подключил к нему светодиодную лампочку, и она засветилась очень ярко. Но всякий раз, когда я подключаю эту маленькую схему, возникает дуга, и если я подключаю печатную плату изнутри настенного зарядного устройства USB … Ничего, питание не поступает из порта USB (измеряется с помощью вольтметра).

• напряжение
• солнечный элемент

\$\конечная группа\$

4

\$\начало группы\$

В самой простой схеме используется стабилизатор напряжения, например LM7805. Эти регуляторы очень распространены.

Тем не менее, он может обеспечить максимальный ток 1 А, и вам также понадобится радиатор.

Собирается просто: подсоедините провод 12В к самому левому выводу микросхемы, глядя на надпись и контактами вниз. Подключите выход 5V для USB-порта к самому правому контакту. Подключите заземление вашего источника питания 12 В и вашего USB к среднему контакту или к радиатору. Вы также можете добавить два конденсатора, например:

Из таблицы Fairchild.

\$\конечная группа\$

8

\$\начало группы\$

Для этого приложения вам потребуется регулятор напряжения, точнее, понижающий регулятор напряжения.

Регуляторы напряжения бывают 2 типов:

• Линейные
• Переключение

Линейный:

Линейный регулятор напряжения преобразует ваше напряжение, рассеивая оставшееся в виде тепла. Это означает, что в вашем приложении рассеиваемое тепло составляет

(Входное напряжение — Выходное напряжение) * Подаваемый ток = (12-5) * 1 = 7 Вт!!!!

Это большое количество тепла, которое вам нужно будет рассеять, поэтому вам обязательно понадобится радиатор и хороший обдув, чтобы не сжечь регулятор.

Переключение:

Теперь импульсный регулятор работает по переключению состояний, это намного эффективнее и рассеивает меньше тепла. Импульсный регулятор является лучшим вариантом, когда потребляемый ток высок.

Что я бы порекомендовал для вашего приложения, так это купить готовую печатную плату импульсного стабилизатора, в которой все компоненты уже припаяны, все, что вам нужно сделать, это подключить входной источник питания, проверить выход, пока вы не получите 5 В, и подать питание на ваше USB-устройство.

Другие ссылки:

• http://www.ti.com/lit/an/snva558/snva558.pdf
• https://www. sparkfun.com/products/9370
• http://www.aliexpress.com/item/10pcs-XL6009-DC-DC-Non-isolated-step-up-converter-replace-LM2577-dc-dc-module/1508297668.html (я лично использовал это и нашел его достаточно хорошим)

\$\конечная группа\$

\$\начало группы\$

Хотя линейного стабилизатора, такого как LM7805, может быть достаточно, необходимо принять во внимание несколько вещей:

• Рассеиваемая мощность может быть высокой, в зависимости от ваших текущих потребностей. При токе 1 А вы будете рассеивать чуть больше 7 Вт, что, если вы не установите кожух радиатора, мгновенно поджарит ваш регулятор.

• Даже если ничего не подключено к контакту 5V стабилизатора, будет ток утечки, который в конечном итоге разрядит вашу батарею, учитывая время.

Если вы серьезно относитесь к энергопотреблению, возможно, вам лучше использовать преобразователи постоянного тока, которые можно найти по очень низким ценам.
