Армирование ленточного фундамента — правила, схемы, инструкции!

Армирование ленточного фундамента значительно увеличивает его характеристики по прочности, позволяет создавать устойчивые конструкции при одновременном уменьшении веса.

Армирование ленточного фундамента

Расчеты арматуры и схемы армирования выполняются согласно положениям действующего СНиПа 52-01-2003. Документ имеет подробные требования   к расчетам, дает сноски на нормативные документы и своды правил.

СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003. Файл для скачивания

СНиП 52-01-2003

Ленточный фундамент должен отвечать выдвигаемым требованиям по долговечности, надежности, устойчивости к различным климатическим факторам и механическим нагрузкам.

Содержание материала

Требования к бетону

Главными характеристиками прочности бетонных конструкций является показатель сопротивления осевому сжатию (Rb,n), растяжению (Rbt,n) и поперечному излому. В зависимости от нормативных стандартных показателей бетона подбирается его конкретная марка и класс. С учетом ответственности конструкции могут использоваться поправочные коэффициенты надежности, которые колеблются от 1,0 до 1,5.

Эпюра изгибающих моментов

Требования к арматуре

Во время армирования ленточных фундаментов устанавливается вид и контролируемые значения качества арматуры. Стандартами допускается к применению горячекатаная строительная арматура периодического профиля, термически обработанная арматура или механически упрочненная арматура.

Строительная арматура

Класс арматуры выбирается с учетом гарантированного значения предела текучести при максимальных нагрузках. Кроме характеристик на растяжение, нормируется пластичность, стойкость к коррозии, свариваемость, устойчивость к отрицательным температурам, релаксационная стойкость и допустимое удлинение до начала разрушительных процессов.

Таблица классов арматуры и марок стали

Расчет ленточного фундамента производится в соответствии с рекомендациями ГОСТ 27751, рассчитываются показатели предельных нагруженных состояний по группам.

ГОСТ 27751 (страница 1)

ГОСТ 27751 (страница 2)

ГОСТ 27751 (страница 3)

ГОСТ 27751 (страница 4)

ГОСТ 27751 (страница 5)

ГОСТ 27751 (страница 6)

ГОСТ 27751 (страница 7)

К первой группе отнесены  состояния, приводящие к полной непригодности фундамента, ко второй группе отнесены состояния, приводящие к частичной потере устойчивости, затрудняющие нормальную и безопасную эксплуатацию зданий. По предельно допустимым состояниям второй группы производятся:

• расчеты по появлению первичных трещин на поверхности ленточного фундамента;
• расчеты по временному периоду увеличения образовавшихся трещин в бетонных конструкциях;
• расчеты по линейным деформациям ленточных фундаментов.

К основным показателям по устойчивости к деформации и прочности строительной арматуры относится максимальная прочность при растяжении или сжатии, определяемая в лабораторных условиях на специальных испытательных стендах. Технология и методы испытаний прописаны в государственных стандартах. В некоторых случаях производитель может пользоваться нормативно-технической документацией, разработанной предприятием. При этом нормативно-техническая документация должна в обязательном порядке утверждаться контролирующими органами.

Для бетонных конструкций эти значения могут ограничиваться максимальными показателями изменения линейности бетона. В качестве обобщенных показателей принимаются фактические диаграммы состояния арматуры при кратковременном одностороннем воздействии расчетных нормативных нагрузок. Характер диаграмм состояния строительной арматуры устанавливается с учетом ее конкретного вида и марки. Во время инженерного расчета армированного фундамента диаграмма состояний определяется после замены нормативных показателей фактическими.

Требования к армированию

Арматурный каркас – фото

1. Требования к размерам железобетонной конструкции. Геометрические размеры фундамента не должны препятствовать правильному пространственному размещению арматуры.
2. Защитный слой должен обеспечивать совместное сопротивление нагрузкам арматуры и бетона, предохранять от воздействия внешней среды и обеспечивать устойчивость конструкции.
3. Минимальное расстояние между отдельными стержнями арматуры должно гарантировать совместную работу ее с бетоном, позволять правильно стыковать и обеспечивать правильную технологическую заливку бетона.

Схема ленточного армированного фундамента

Для армирования можно использовать только качественную арматуру, вязание сеток выполняется с учетом расчетных проектных показателей. Отклонения от значений не могут выходить за поля допусков, регламентируемых СНиП 3.03.01. Специальные строительные мероприятия должны обеспечивать надежную фиксацию арматурной сетки согласно существующим правилам.

Арматурный каркас для ленточного фундамента

СНиП 3.03.01-87. Несущие и ограждающие конструкции. Строительные нормы и правила. Файл для скачивания

СНиП 3.03. 01

Во время загиба арматуры нужно пользоваться специальными приспособлениями, минимальный радиус изгиба зависит от диаметра и конкретных физических характеристик строительной арматуры.

Цены на арматурную сетку

арматурная сетка

Видео – Ручной станок для гибки арматуры, видеоинструкция

Видео – Как гнуть арматуру. Работа на самодельном станке

Арматура вставляется в опалубку, изготовление опалубки следует выполнять с учетом требований ГОСТа 25781 и ГОСТа 23478.

ФОРМЫ СТАЛЬНЫЕ ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ. Технические условия. Файл для скачивания

ГОСТ 25781

Опалубка для возведения монолитных бетонных и железобетонных конструкций. Классификация и общие технические требования

ГОСТ 23478

Расчет количества и диаметра арматуры

Для ленточного фундамента бань применяется строительная арматура с периодическим профилем Ø 6÷12 мм.

Арматура периодического профиля Ø 10 мм

Действующие государственные нормативные акты регламентируют минимальное количество прутков в бетоне для придания ему максимальных характеристик прочности. Минимальное общее сечение продольных прутков арматуры не может составлять ≤ 0,1% площади сечения ленты фундамента. К примеру, если ленточный фундамент имеет сечение 12000×500 мм (площадь сечения равняется 600000 мм2), то общая площадь всех продольных прутков должна составлять не менее 600000×0,01%=600 мм2. На практике застройщики редко выдерживают этот показатель, учитывается еще и вес бани, характер грунтов и конкретная марка бетона. Эта расчетная величина может считаться ориентировочной, отклонения от рекомендованных значений не должно превышать ≈20% в меньшую сторону.

Количество арматуры вычисляют математически

Для расчета количества арматуры нужно знать площадь сечения ленты фундамента и площадь сечения арматурного прутка. Для облегчения выполнения подсчетов предлагаем вашему вниманию готовую таблицу.

[adrotate group=»5″]

Теперь расчеты существенно облегчаются. К примеру, для армирования ленточного фундамента вы используете восемь рядов арматуры диаметром 10 мм. Согласно таблице общая площадь стержней равняется 628 мм. Такой каркас может работать с бетонной лентой глубиной 120 см и шириной 50 см. Несколько лишних квадратных миллиметров можно не принимать во внимание, они будут дополнительной страховкой на случай нарушения технологии вязки или изготовления некачественного бетона.

Кроме этих показателей нужно определиться с диаметрами стержней для фундаментов. Эти показатели зависят от многих составляющих, для упрощенных расчетов можно пользоваться предлагаемой таблицей.

Допустимые диаметры арматуры

При помощи этой таблицы можно без проблем подобрать рекомендуемый диаметр арматуры для ленточного фундамента.

Правила армирования ленточного фундамента

Существует несколько схем вязки арматуры, каждый застройщик может пользоваться наиболее удобной для себя. Выбор схемы нужно осуществлять с учетом размеров фундамента и его несущих характеристик.

Схемы вязки арматуры

Арматуру можно вязать отдельно, а потом готовые элементы конструкции опускать в траншею фундамента и соединять между собой, а можно сразу вязать в траншее. Оба способа почти равноценные, но есть небольшая разница. На земле все главные прямолинейные элементы можно делать самостоятельно, при работе в траншее обязателен помощник. Для вязки нужно изготовить специальный крючок, соединение выполняется мягкой проволокой диаметром ≈0,5 мм.

Вязка крючком арматуры

Вязка арматуры крючком

В некоторых статьях можно встретить советы во время вязки пользоваться ручной электрической дрелью – не обращайте на них внимания. Так могут писать те, кто понятия не имеет о работе.

Дрель с крючком

Во-первых, от дрели рука устанет намного больше и быстрее, чем от легкого крючка. Во-вторых, под ногами всегда будут путаться кабели, цепляться за торцы арматуры и т. д. В-третьих, не на всех строительных участках есть электрическая энергия. И, в-четвертых, у вас узлы из проволоки постоянно будут или недотянутыми или разорванными.

Для вязки арматуры применяется тонкая мягкая и проволока, а она имеет низкую прочность. Проволоку хорошо натягивайте, прочное связывание должно происходить за два–три оборота крючка. В противном случае намного понижается производительность труда и увеличивается утомляемость. Еще есть варианты сваривания арматуры, о них мы поговорим в следующем разделе статьи.

Проволока для вязки арматуры

Узел

Заводской крючок для вязания арматуры

Самодельный крючок для вязки арматуры

Цены на вязальную проволоку

вязальная проволока

Как вязать арматурную сетку самостоятельно

Мы уже выше говорили, что таким способом можно вязать арматуру на земле. Изготавливаются только прямолинейные участки сетки, углы привязываются уже после их опускания в траншею.

Шаг 1. Подготовьте куски арматуры. Стандартная длина прутков шесть метров, по возможности трогать их не нужно. Если вы опасаетесь, что с такой диной будет сложно работать – разрежьте их пополам.

Резка арматуры

Мы советуем начинать вязать арматуру для самого короткого участка ленточного фундамента, это даст возможность приобрести небольшой опыт и уже более уверенно справляться с длинными прутками. Резать их не рекомендуется, это увеличивает расход металла и понижает прочность фундамента. Размеры заготовок рассмотрим на примере ленточного фундамента высотой 120 см и шириной 40 см.

Арматура должна со всех сторон заливаться бетоном толщиной не менее 5 сантиметров. Это исходные условия. С учетом таких показателей чистые размеры арматурного каркаса должны составлять по высоте не более 110 см (минус 5 см с каждой стороны) и по ширине 30 см (минус 5 см с каждой стороны). Для вязки нужно прибавить по два сантиметра с каждой стороны на нахлест. Значит, заготовки для горизонтальных перемычек должны иметь длину 34 см, заготовки для вертикальных перемычек должны иметь длину 144 см. Но таким высоким каркас делать не стоит, достаточно иметь высоту 80 см.

Как правильно вязать арматуру

Шаг 2. Выберите ровную площадку, положите два длинных прутка, подровняйте их торцы.

Шаг 3. На расстоянии ≈ 20 см от торцов привяжите по обеим крайним сторонам горизонтальные распорки. Для вязки нужна проволока длиной примерно 20 сантиметров. Сложите ее вдвое, просуньте под местом связывания и затяните проволоку обыкновенным прокручиванием вязального крючка. Не переусердствуйте с усилием, проволока может не выдержать. Величина усилий скручивания определяется опытным путем.

Шаг 3. На расстоянии приблизительно 50 сантиметров привязывайте по очереди все оставшиеся горизонтальные распорки. Все готово – отложите конструкцию на свободное место и таким же образом сделайте еще один элемент каркаса. У вас получилась верхняя и нижняя часть, теперь нужно скрепить их вместе.

Шаг 4. Далее следует приспособить упоры для двух частей сетки, упереть их можно к любому предмету. Главное, чтобы связанные элементы занимали устойчивое боковое положение, расстояние между ними должно равняться высоте вязаной арматуры.

Вязка армокаркаса

Шаг 5. По торцам привязать по две вертикальные распорки, размеры вы уже знаете. Когда каркас стал уже более-менее напоминать готовое изделие – привязывайте все остальные куски. Не спешите, проверяйте все размеры. Хотя у вас заготовки и одинаковой длины, проверка размеров не повредит.

Шаг 6. По такому же алгоритму нужно на земле связать все прямые участки каркаса.

Шаг 7. Положите на дно траншеи фундамента подкладки высотой не менее пяти сантиметров, на них будут лежать нижние прутки сетки. Поставьте боковые подпорки, выставьте сетку в правильном положении.

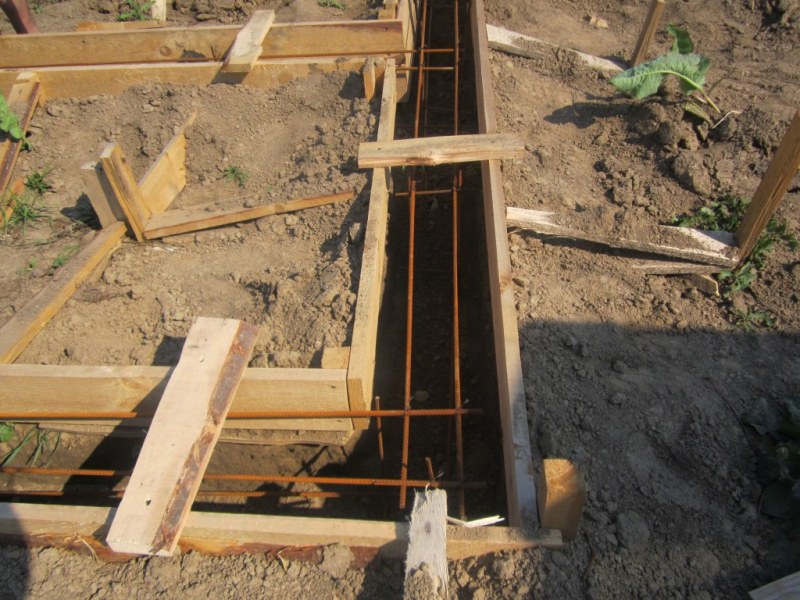

Армирование (каркас установлен в опалубку)

Шаг 8. Снимите размеры непровязанных углов и стыков, заготовьте куски арматуры для соединения каркаса в единую конструкцию. Имейте в виду, что нахлест торцов арматуры должен быть не менее пятидесяти диаметров прутка.

Шаг 9. Привяжите нижний поворот, затем вертикальные стойки и к ним верхний. Проверьте расстояние армирования ко всем поверхностям опалубки.

Вязание арматуры в углах

Армирование готово, можно начинать заливку фундамента бетоном.

Вязание арматуры при помощи специального приспособления

Для изготовления приспособления вам понадобится несколько досок толщиной примерно 20 мм, качество пиломатериалов может быть произвольным. Изготовить шаблон нетрудно, а работу он упростит значительно.

[adrotate group=»5″]

Шаг 1. Отрежьте четыре доски по длине арматуры, соедините их по две на расстоянии шага вертикальных стоек. Должно получиться два одинаковых шаблона. Внимательно следите, чтобы разметка расстояния между рейками была одинаковой, в противном случае не будет вертикального положения соединительных элементов.

Шаг 2. Сделайте две вертикальные подпорки, высота подпорок должна отвечать высоте арматурной сетки. Подпорки должны иметь боковые угловые упоры, не позволяющие им опрокидываться. Все работы по вязке нужно проводить на ровной площадке. Проверьте устойчивость собранного приспособление, исключите вероятность его опрокидывания вовремя производства работ.

Шаг 3. Поставьте ноги упоров на две сбитые доски, две верхние доски установите на верхнюю полку упоров. Зафиксируйте их положение любым способом.

Схема вязки арматуры при помощи хомутов

У вас получился макет арматурной сетки, теперь работы можно выполнять быстро и без посторонней помощи. Установите на размеченные места подготовленные вертикальные распорки арматуры, предварительно при помощи гвоздей временно зафиксируйте их положение. На каждую горизонтальную металлическую перемычку поставьте пруток арматуры. Такую операцию следует повторить по всем сторонам каркаса. Проверьте их положение еще раз. Все правильно – берите проволоку и крючок и начинайте вязать. Приспособление целесообразно делать, если у вас есть много одинаковых участков сетки из арматуры.

Видео – Как вязать арматуру при помощи приспособления

Как вязать армированную сетку в траншее

Работать в траншее намного сложнее из-за стесненных условий. Нужно хорошо продумать схему вязания отдельных элементов, чтобы не пришлось потом ползать между прутками арматуры. Кроме того, самостоятельно связать сетку не получится, нужно работать с помощником.

Шаг 1. Положите на дно траншеи камни или кирпичи высотой не менее пяти сантиметров, они приподнимут металл от земли и позволят бетону со всех сторон закрыть арматуру. Расстояние между камнями должно равняться ширине сетки.

На фото – фиксатор для армокаркаса

Шаг 2. На камни нужно класть продольные прутки. Горизонтальные и вертикальные прутья должны уже быть порезаны по размерам, как их мерить мы уже рассказывали.

Шаг 3. Начинайте формировать скелет каркаса с одной стороны фундамента. Если вы предварительно привяжете к лежащим пруткам горизонтальные распорки, то работать будет легче. Помощник должен придерживать концы прутков до тех пор, пока они не зафиксируются в нужном положении.

Работ по армированию

Шаг 4. По очереди продолжайте вязать арматуру, расстояние между распорками должно составлять приблизительно пятьдесят сантиметров.

Шаг 5. По такому же алгоритму свяжите арматуру на всех прямолинейных участках фундаментной ленты.

Шаг 6. Проверьте размеры и пространственное положение каркаса, при необходимости нужно поправить положение и исключить прикосновения металлических частей к опалубке.

Армировка фундамента

Шаг 7. Теперь пора заняться углами фундамента. На картинке дан довольно сложный вариант вязания в углах, вы можете для себя придумать проще. Главное, чтобы соблюдалась длина нахлестов. И еще одно замечание. В углах фундамент работает не только на изгиб, но и на вертикальный разрыв. Эти усилия держат вертикальные прутки строительной арматуры, не забывайте их устанавливать. Для гарантии для этих целей можно использовать арматуру с большим диаметром.

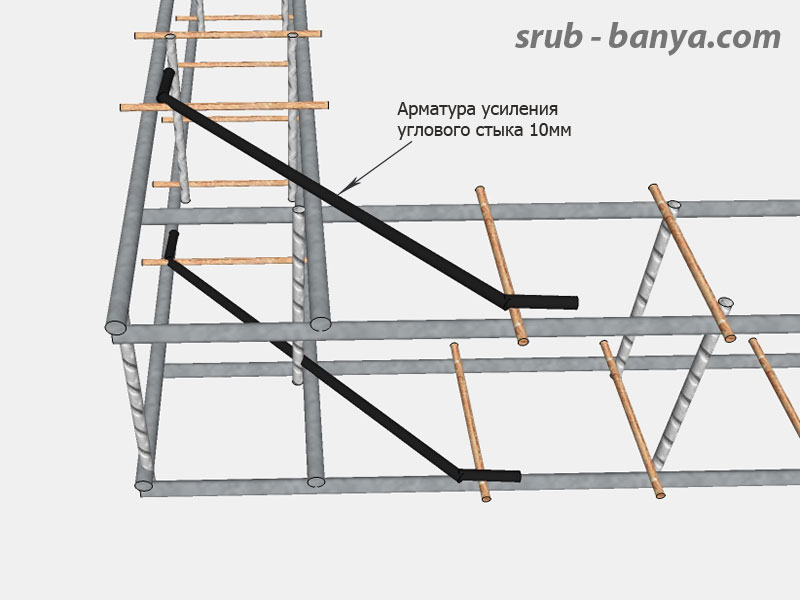

Усиление углов арматурного каркаса

Схемы армирования

Сваривание арматуры для армирования

Нужно знать, что любая сварка ухудшает физические характеристики прочности арматуры, использовать этот метод следует только в крайних случаях.

Сваривание арматуры для армирования

Если все же приходится использовать сварку, то делайте все возможное, чтобы в одном месте накладывать минимальное количество швов, сдвиньте на несколько сантиметров шаг фиксации горизонтальных и вертикальных упоров. Во время сваривания точно выдерживайте оптимальные показатели силы тока и диаметр электродов. Металл в местах наложение шва не должен перегреваться.

Сварка арматуры – фото

И самое важное – для сваривания пригодна только специальная арматура, марки такой арматуры обозначаются буквой «С». Кстати, эта арматура существенно дороже обыкновенной.

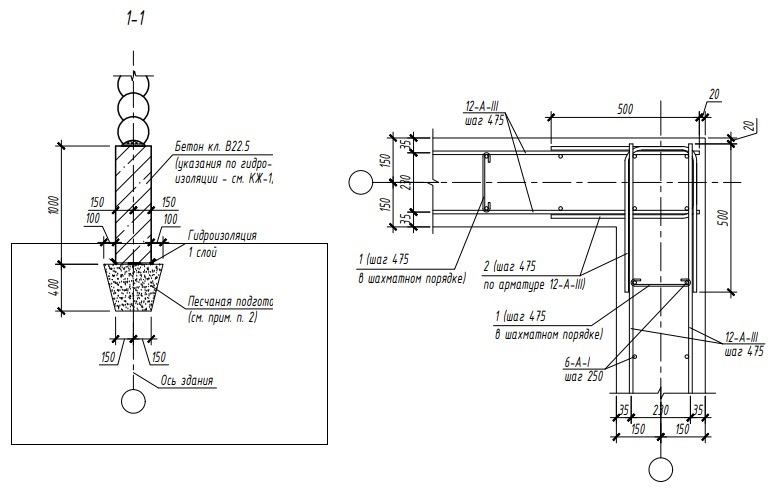

Схема армирования ленточного фундамента

Практические советы

Есть несколько способов, с помощью которых можно ускорить и облегчить процесс вязки и при этом улучшить качество конструкции и уменьшить расход материалов.

Для распорок согните арматуру в виде буквы «П». Для этого можно за пару часов сделать элементарный станок, а пригодится он не только для гибки прутков. Для начала нужно согнуть один образец, проверить его размеры и только потом, используя образец в качестве шаблона, заготовить все соединения. Такие распорки намного легче вязать, они сразу держат нужный размер конструкции. Еще один плюс – сокращается расход дорогостоящего материала. На первый взгляд, экономия кажется несущественной, максимум десять сантиметров на одном соединении. Но если умножить десять сантиметров на количество штук и на цену арматуры, то получится очень «приятная» сумма.

Самодельный станок для гибки арматуры

Гнутая арматурная сетка

Для распорок можно использовать арматуру меньшего диаметра и необязательно дорогую строительную периодического профиля. Подойдут даже металлические прутки или катанка соответствующего диаметра.

Если у вас нет никакого опыта выполнения подобных работ, то лучше самостоятельно ее не делать. Наличие помощника намного облегчает процесс и делает его более безопасным.

По цене армированный фундамент значительно дороже обыкновенного, применяйте этот метод усиления архитектурных конструкций в крайних случаях. Есть много более дешевых способов для увеличения несущих характеристик ленточного фундамента. Правда, они не всегда могут использоваться, все зависит от особенностей проекта бани, характеристик грунтов и ландшафта.

Армирование ленточного фундамента. Использована несъемная опалубка

Армирование следует производить во всех частях фундамента, даже в средних перемычках для межкомнатных перегородок

Несколько слов можно сказать о предварительно нагруженном армировании. Это сложный метод, позволяющий значительно улучшить все показатели ленточного фундамента без увеличения количества арматуры. Сущность метода состоит в предварительном нагружении прутков усилиями противоположными тем, которые будут действовать на конструкцию во время эксплуатации фундамента. К примеру, если пруток будет работать на растяжение, то его предварительно сжимают и т. д.

[adrotate group=»5″]

Видео – Армирование монолитных ленточных фундаментов неглубокого заложения

Видео – Армирование фундамента своими руками

схемы, расчет диаметра арматуры, расположение по углам и в подошве

Ленточный фундамент имеет нестандартную геометрию: его длинна в десятки раз больше глубины и ширины. Из-за такой конструкции почти все нагрузки распределяются вдоль ленты. Самостоятельно бетонный камень не может компенсировать эти нагрузки: его прочности на изгиб недостаточно. Для придания конструкции повышенной прочности используют не просто бетон, а железобетон — это бетонный камень с расположенными внутри стальными элементами — стальной арматурой. Процесс закладки металла называется армированием ленточного фундамента. Своими руками его сделать несложно, расчет элементарный, схемы известны.

Количество, расположение, диаметры и сорт арматуры — все это должно быть прописано в проекте. Эти параметры зависят от многих факторов: как от геологической обстановки на участке, так и от массы возводимого здания. Если вы хотите иметь гарантированно прочный фундамент — требуется проект. С другой стороны, если вы строите небольшое здание, можно попробовать на основании общих рекомендаций все сделать своими руками, в том числе и спроектировать схему армирования.

Содержание статьи

Схема армирования

Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.

Армирование ленточного фундамента при высоте ленты не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко- и средне- заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.

О глубине заложения фундамента прочесть можно тут.

Для большинства ленточных фундаментов армирование выглядит именно так

Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.

Для ускорения работы при вязке арматурного пояса используют хомуты

Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной.

Какая арматура нужна

Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.

В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.

Классы арматуры и ее диаметры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см².

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см². Теперь методом подбора определим, диаметр прутков и их количество.

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см² (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см²)  нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см², а это больше чем 2,8 см², которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см². Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см², чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались.  Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Армирование углов

В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать. Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на 60-70 см и загибают за угол

Чтобы избежать такой ситуации, при армировании углов используют специальные схемы: пруток с одной стороны загибают на другую. Этот «захлест» должен быть не менее 60-70 см. Если длины продольного прутка на загиб не хватает, используют Г-образные хомуты со сторонами тоже не менее 60-70 см. Схемы их расположения и крепления арматуры приведены на фото ниже.

По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов.

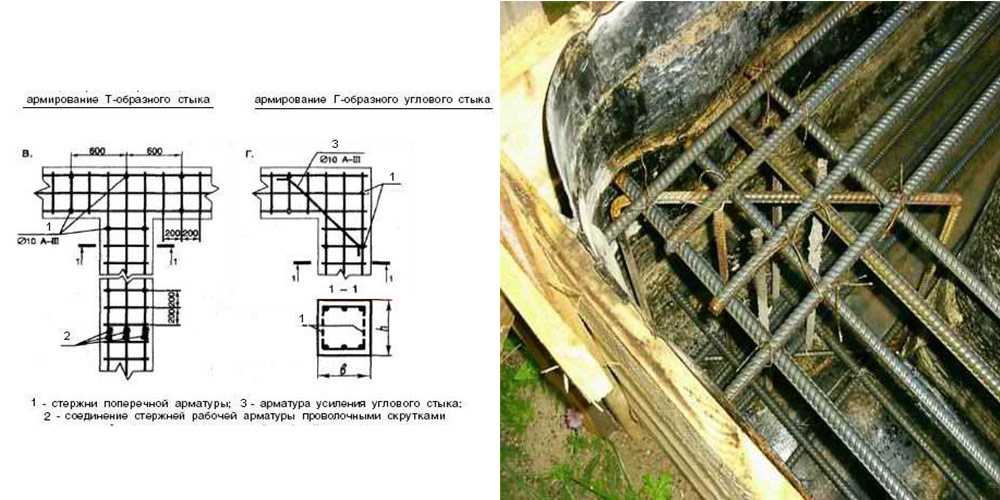

Схема армирования примыкания стен в ленточном фундаменте (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.

Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.

Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются  при помощи коротких отрезков прутка.

Два способа армирования подошвы ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов

Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.

Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.

Сколько нужно прутка

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20%  — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.

Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка

Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете). Полученную цифру умножаете на количество перемычек. К результату добавляете тоже 20% (на соединения). Это будет количество конструктивной арматуры для армирования ленточного фундамента.

По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.

О выборе марки бетона для фундамента прочесть можно тут.

Технологии сборки арматуры для ленточного фундамента

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

• Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
• Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
• Далее есть два варианта:
  • Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
  • Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

Вторая технология армирования ленточного фундамента — сначала вбивают вертикальные стойки, к ним привязывают продольные нитки, а потом все соединяют поперечными

• Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
• Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
• К стойкам привязывают продольные нитки нижнего пояса армирования.
• В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
• Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
• Привязываются горизонтальные перемычки.

Удобнее и быстрее  всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

Армирующий пояс можно вязать отдельно, а потом установить в опалубку и связать в единое целое уже на месте

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.

Как построить железобетонный ленточный фундамент

BuildingHow > Товары > Книги > Том А > Армирование II > Фундамент > Ленточный фундамент

Каркас однопролетный с ленточным фундаментом, выступающим (за пределы колонн) с обеих сторон

<проект:foundation140>

Ленточный фундамент — это элемент фундамента, который ведет себя одновременно как фундамент и балка.
Ленточный фундамент (перевернутая тавровая балка) ведет себя так же, как и распорные фундаменты, связанные между собой соединительной балкой. Однако из-за того, что основание и стенка перевернутой тавровой балки образуют единое тело по всей длине конструкции, инерция системы больше, следовательно, ее поведение более удовлетворительное

Поведение однопролетного каркаса на ленточном фундаменте (без сейсмических нагрузок)

При отсутствии сейсмических нагрузок напряжения грунта распределяются симметрично по всей длине ленточного фундамента.
Напряжения грунта выше в районе колонн.

Поведение однопролетного каркаса на ленточном фундаменте (при сейсмических нагрузках)

Во время землетрясения нагрузка на один край выше, что создает более высокие напряжения грунта, в то же время другой край разгружается. При изменении направления сейсмических сил нагрузки на фундаменты переключаются симметрично. Деформации и напряжения, прикладываемые к ленточному фундаменту, велики и постоянно знакопеременные.
Фундамент ведет себя как двусторонняя консоль (закреплена на стенке ленточного фундамента). Его поведение аналогично поведению настила, поэтому оно требует армирования нижнего волокна, как показано на рисунке ниже.

Поведение фундаментной плиты

Реакция грунта нагружает фундаментную плиту (полку перевернутой тавровой балки) в направлении вверх. Это вызывает деформации нижней поверхности фундамента, которые несет арматура.

Поведение ленточного фундамента при сейсмических нагрузках

<проект:foundation145>

Ленточные фундаменты очень хорошо ведут себя во время землетрясения. В зависимости от направления сейсмических сил сильно нагружается один край. На больших участках ленточного фундамента деформация непрерывно обратная, поэтому требуется сильное армирование как по верхнему, так и по нижнему волокну, особенно в первом и последнем отверстиях непрерывного ленточного фундамента.
Для более эффективного поведения краевых зон ленточного фундамента целесообразно удлинить ленточный фундамент за крайние колонны на достаточную длину.

3-D вид армирования ленточного фундамента

<проект: Foundation150>

Поведение этого элемента вполне очевидно, так как основание (т.е. фланец) распределяет приложенные нагрузки к грунту, нагружается реакцией грунта и ведет себя как консольная плита, а стенка фундамента ведет себя как балка.

Детализация армирования ленточного фундамента

Армирование фланца выполняется по тем же правилам, что и для изолированных фундаментов, но с учетом того, что один из его размеров очень длинный.
Армирование стенки выполняется по тем же правилам, что и соединительные балки. Детали его усиления аналогичны соответствующим деталям усиления ранее упомянутой сплошной соединительной балки.

Армирование ортогонального ленточного фундамента

<проект:foundation160>

В ленточном фундаменте, имеющем стенку и полку одинаковой высоты (т. е. ортогонального сечения), общая высота подошвы (стенки) равна высоте стенки.
Единственная разница между обычным ленточным фундаментом и ленточным фундаментом с ортогональным поперечным сечением заключается в том, что последний требует усиления на верхней поверхности «полки».
В случае ленточного фундамента, когда полка и стенка имеют одинаковые размеры, образуется скрытая балка.

Детализация армирования ленточного фундамента с унифицированной полкой-полкой

Детали армирования стены фундамента этого специального ленточного фундамента аналогичны деталям армирования ранее упомянутой неразрезной соединительной балки.

Ленточный фундамент, в котором стенка выходит за грань колонны

Колонна сечением 800/250 в общей стене здания частично опирается на ленточный фундамент со стенкой 350/800.
Как правило, в местах соединения надстройки или фундамента рекомендуется размещать хомуты в колоннах и балках. Однако с практической точки зрения это трудоемкая процедура, и поэтому предпочтительно в первую очередь размещать стремена внутри колонн.
Если стороны стенки не находятся заподлицо со сторонами колонны (например, стенка шире колонны), требуется дополнительное поперечное армирование. Эта арматура может быть выполнена в виде штатных хомутов балки или дополнительных хомутов в виде шпильки, расположенных, как показано на следующих рисунках.

Армирование стен ленточного фундамента, выходящего за пределы колонны, дополнительными шпильками

После размещения обойм хомутов внутри стенки перевернутой тавровой балки часть стенки, выходящая за пределы колонны, остается неармированной по вертикальной оси. Шпильки (красного цвета), которые будут размещены в этой области, формируются и размещаются в отдельной фазе.
Поперечная арматура, расположенная в зоне стыка колонны с балкой, состоит из стержней в виде шпилек, последовательно уложенных друг за другом.
