Как сделать биокамин своими руками для квартиры: устройство, размеры

Как известно, в условиях квартиры построить настоящий камин на дровах не представляется возможным, поскольку для него требуется дымоход. Но для создания уюта в квартире на современном рынке существует масса предложений, и одно из них – так называемый биокамин. В отличие от различных устройств, имитирующих пламя, огонь внутри этого изделия горит настоящий. Так как подобные продукты вызывают немалый интерес, стоит подробнее разобраться, как они устроены и можно ли сделать биокамин своими руками, что и послужит темой для данного материала.

Устройство биокамина

Продавцы и компании, занимающиеся производством биокаминов, обычно стараются приукрасить свои изделия, с помощью новомодных слов описывая их как высокотехнологичные изделия. Мы же постараемся рассказать о них проще и доступнее. В действительности устройство биокамина полностью повторяет принцип работы обычной спиртовой горелки или керосиновой лампы. Он основан на капиллярном подъеме жидкости, находящейся внутри пористого материала.

Капиллярный подъем жидкости проще пояснить на примере. Если в стакан с водой вертикально опустить один конец обычного шнурка, то спустя какое-то время он весь станет мокрый из-за того, что вода по капиллярам материала поднимется до второго конца.

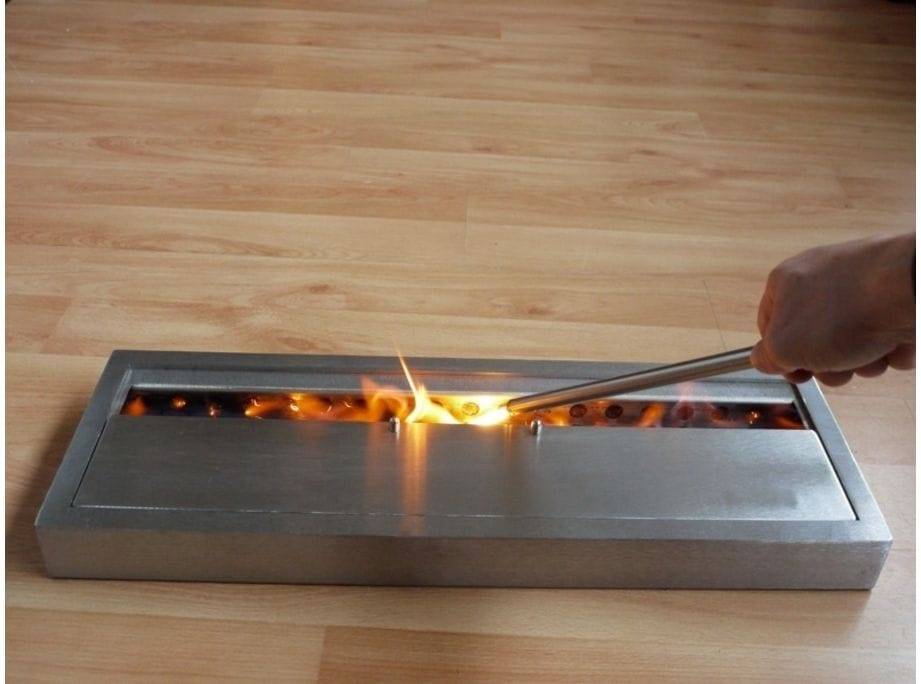

Так и топливный блок для биокамина представляет собой металлическую емкость, наполненную топливом, куда погружен матерчатый или же керамический пористый наполнитель. В результате топливо полностью пропитывает наполнитель и начинает испаряться с той поверхности, что контактирует с наружным воздухом. Так как емкость полностью закрытая, только в крышке проделан специальный вырез, то испарение происходит именно из него.

Эти пары и поджигаются пользователем, после чего появляется небольшое синее пламя. По мере прогрева горелки биокамина испарение топлива становится интенсивнее, языки пламени увеличиваются и огонь очень напоминает горение в топке настоящего камина. При этом никакого дымохода нет, выделяющиеся в очень малых количествах продукты горения выбрасываются в помещение и должны удаляться вентиляцией.

Компании, занимающиеся производством биокаминов, несут ответственность за пожарную безопасность своих изделий, поэтому топливный элемент в виде металлической коробки снабжен такими элементами:

горловиной для заливки топлива;
защитой от расплескивания, если заливка предусматривается через щель горелки;
заслонкой для тушения пламени;
защитой при случайном опрокидывании биокамина;
с целью повышения безопасности и удобства некоторые модели оснащаются пъезорозжигом от кнопки на панели.

Применяемое топливо

Источником чистого и практически бездымного пламени в биокаминах служит хорошо очищенный этиловый спирт. Продавцы красиво именуют его биоэтанолом, рассказывая, что топливо изготавливается исключительно на растительной основе, а потому является экологически чистым продуктом. Хотя общеизвестно, что пищевой спирт получают из пшеницы и он является биопродуктом по умолчанию.

Поскольку при горении этанол дает синее пламя, то для большей схожести биокамина с дровяным очагом в топливо добавляют малую толику специального вещества – индикатора. Благодаря этому огонь приобретает желтый цвет и горящий биокамин в интерьере квартиры смотрится как настоящий. Понятно, что подобный эффект даст лишь заводское горючее, предназначенное именно для подобных горелок.

Продуктами полного сжигания чистого спирта являются 2 вещества: углекислый газ и водяной пар, токсичной двуокиси азота и угарного газа не образуется, так как горение происходит с переизбытком кислорода. А учитывая, что топливо для биокамина сжигается в небольших количествах, то выход продуктов сжигания тоже невелик, с их удалением справится обычная естественная вентиляция квартиры. Вот почему данные источники комфорта и уюта в квартире не нуждаются в устройстве дымоходов.

Разновидности биокаминов

Декоративные биокамины для квартиры можно купить в двух исполнениях: как отдельный топливный блок или полностью готовое изделие. Смысл приобретения горелки прост – топливный блок можно установить самому и оформить в интерьере как захочется, например, поместить его внутрь портала из МДФ. Тогда схожесть с настоящим очагом будет еще больше, особенно если уложить внутрь искусственные дрова.

Как готовое изделие биокамин предлагается следующих разновидностей:

напольный;
настенный;
настольный.

Принцип работы у всех разновидностей биокаминов остается таким же, изменяются только размеры и способ установки в квартире. Напольные очаги имеют большие габариты и, соответственно, ставятся прямо на пол с таким расчетом, чтобы вблизи открытого огня не было горючих предметов или вещей.

С теми же предосторожностями настенные модели крепятся к стене, а маленькие настольные биокамины просто ставятся на любую горизонтальную поверхность.Европейские производители биокаминов изготавливают не только горелку с заслонкой для тушения огня, но и оснащают свои продукты пъезорозжигом, а более совершенные системы и электрическим розжигом от нити накаливания.

Подобные очаги последнего поколения имеют следующие дополнительные функции:

датчики безопасности со звуковым сигналом;
система защиты от детей и животных;
дистанционное управление c пульта или через смартфон;
взаимодействие с системой «умный дом» посредством собственного Wi-Fi;
6 – ступенчатая регулировка пламени;
дисплей, отображающий уровень топлива в емкости.

Примечание. Изделия, оборудованные только пъезорозжигом, не нуждаются в подключении к электросети, а более совершенным устройствам с автоматикой безопасности и управления такое подключение требуется.

Изготовление топливного блока

Простота конструкции спиртового очага позволяет делать его с любыми размерами и конфигурацией, подходящими к интерьеру вашей квартиры. Есть несколько моментов, на коих следует заострить внимание, выполняя изготовление биокамина своими руками:

от размеров топливного блока зависит вместительность бака и продолжительность горения;
величина и длина щели в крышке бака определяет размеры пламени и тоже влияют на расход биоэтанола;
бак должен быть полностью герметичным и хорошо закреплен во избежание опрокидывания;
при изготовлении важно предусмотреть безопасную заправку биокамина топливом;
открытый огонь следует оградить, желательно это сделать со всех сторон с помощью стекла.

Совет. Если вы планируете использовать для ограждения обычное стекло, не размещайте его слишком близко к огню.

Если следовать технологии производства биокаминов, то сначала необходимо из листовой нержавеющей стали сделать герметичную емкость. Тут не обойтись без сварочных работ, лучше всего их выполнять полуавтоматом в среде аргона. Тогда швы будут аккуратные и в то же время герметичные. Вначале лист металла размечают по заданным размерам, а потом изгибают под углом 90°, чтобы получилась коробка, а крышку для нее вырезают отдельно. Для изготовления топливного блока биокамина можно взять за основу следующий чертеж:

Стыки по бокам тщательно проваривают и проверяют на проницаемость. Затем внутрь помещают вторую емкость меньших размеров, проделав в ее днище множество отверстий. Внутри этого контейнера располагается впитывающий материал. Затем сверху кладут перфорированный лист металла, приваривают крышку и устанавливают заслонку. Для ее закрывания стоит сделать небольшую кочергу с ручкой. Готовое изделие выглядит таким образом:

Остается выполнить декоративное оформление изделия. Как уже сказано выше, его можно встроить в каминный портал и обложить камнями либо искусственными дровами. Все способы оформления перечислить невозможно, все зависит от вашей фантазии. Главное, — не использовать при этом горючие материалы. Один из оригинальных способов изготовления и оформления декоративного биокамина показан на видео, снятое в виде пошаговой инструкции:

Заключение

Как изделие, создающее уютную обстановку в квартире, биокамин и в самом деле очень удачное решение, хотя и не самое дешевое. Но если для вас важно получать от него тепло, то придется обратить свой взор на другие виды искусственных каминов, например, электрические с имитацией пламени. Спиртовая горелка лишь создает настоящий огонь, но тепла она выделяет совсем немного, так что рассчитывать на это не стоит.

чертежи и пошаговая инструкция —

Многие мечтают о камине с живым огнем, но не каждый имеет возможность установить настоящий очаг. В городских квартирах это делать запрещено, а в частных домах его установка сопряжена с трудоемким строительством дымоходов и вентиляций. Хорошим решением в этом случае будет биокамин, изготовленный своими руками.

Биокамин своими руками — описание

Биокамин — простая и безопасная конструкция, в основе которой лежит горение жидкого топлива. Первые биокамины были изобретены еще в древности, когда в лампы или небольшие чаны заливали различные масла, и поджигали их.

Биокамин своими руками можно сделать, не прилагая особых трат и усилий, а результат сможет украсить любой интерьер и подарить квартире неповторимое ощущение домашнего очага.

Эксплуатация биокаминов не предполагает подведения дымоходов, единственное, что нужно делать — периодически проветривать помещение, ведь открытый огонь в любом случае обладает способностью сжигать кислород. Существует несколько конструкций биокаминов, главным отличием которых является место установки:

Большие и реалистичные камины для установки на полу. Благодаря своей устойчивости, могут иметь большие габариты и максимально напоминать обыкновенные камины.
Легкие и элегантные модели для крепления на стену или подвешивания под потолок. Обязательным условием для них является отгораживание огня прозрачным экраном в целях пожарной безопасности.
Миниатюрные камины для установки на столах и тумбах. Прекрасное и современное дополнение к интерьеру.

Независимо от модели, высоту пламени можно регулировать, добавляя или отнимая горелки в предусмотренном конструкцией объеме.

Изготовление биокаминов своими руками

Несмотря на простоту конструкции и минимум необходимых для ее изготовления материалов, покупные биокамины стоят отнюдь не дешево. Намного выгоднее будет изготовление биокаминов своими руками. Особых навыков и сложной техники для этого не требуется, а приобрести материалы для строительства можно в любом магазине. Прежде чем приступить к процессу сборки, нужно собрать следующие составляющие:

Стекло. Количество и размер рассчитывается, исходя из дизайна, но не стоит покупать слишком тонкое. У стекольщика нужно уточнить, насколько жаропрочным является тот или иной вид стекла, после чего выбрать самый подходящий.
Силиконовая смесь для герметизации швов. Продается в магазинах стройматериалов.
Для горелки нужно выбрать жестяную банку или металлический коробок, и то и другое можно найти практически в любой квартире.
Небольшой отрез металлической сетки, ячейки в ней должны быть как можно меньше.
Материалы для декорации — лучше всего выглядит разноцветный дикий камень или обкатанная крупная галька (продается в зоомагазинах для оформления аквариумов).
Фитильный шнурок.

После изготовления своими руками биокамина нужно будет постоянно покупать топливо для него. Использовать можно только специализированное биогорючее для таких каминов, поскольку другие составы могут вызвать отравление организма.

Чертеж биокамина

Перед тем, как начать делать биокамин своими руками, нужно составить его чертежи. Для него используется несколько схем, по одной для каждой части камина.

Для горелки. В ней и будет происходить сгорание горючего. При ее конструировании нужно учитывать качество стекла, используемого для перегородки. Если оно не обладает термостойкими качествами, нужно увеличить расстояние от него до горелки. Если расположить не жаропрочное стекло слишком близко, оно очень быстро треснет. Минимальное расстояние до горелки составляет 15 см.

Бак для топлива. Как уже было сказано выше, для него подойдет банка или коробка, единственное условие — металл должен быть толще 2 мм. Если в планах есть постройка крупного напольного камина, можно приобрести специальный бак в магазине.

Рассчитать количество горелок можно, исходя из площади помещения. Для комнаты размером 30 кв. м. можно установить не больше двух горелок. Когда чертежи биокамина своими руками готовы, можно приступить и его строительству.

Горелка для биокамина своими руками

Важнейшая часть построенного своими руками биокамина — это горелка для него. Выбрав подходящую металлическую емкость, можно приступить к изготовлению:

Если конструкция камина будет прозрачной, можно покрасить емкость с внешней стороны. Внутри ее покрывать краской нельзя, поскольку она сгорит при первом же запуске горелки.
Из мелкой сетки вырезается кусок, закрывающий верх емкости. Эта сетка служит для равномерного распределения пламени, а также для укладки декоративных материалов, между которыми будет виднеться фитиль. Нужно следить, чтобы сетка не проваливалась внутрь емкости.

Размер сетки можно варьировать в зависимости от творческой задумки. Она должна быть достаточно прочной, чтобы не прогибаться под весом камней, и достаточно большой, чтобы закрывать собой всю площадь камина.

Таким образом, горелка для биокамина своими руками может быть сделана за считанные минуты.

Пошаговая инструкция для биокамина своими руками

Как видно из предыдущего абзаца, при наличии пошаговой инструкции для биокамина, его очень просто сделать своими руками. После сбора горелки процесс разделяется на такие этапы:

Куски стекла скрепляются между собой силиконовым герметиком в соответствии с дизайнерской задумкой. Для полного высыхания их нужно оставить примерно на 24 часа, более точное время указано в инструкции к герметику.

По желанию основание камина можно сделать из прямоугольного металлического короба. Тогда оно будет скрывать банку для горелки.

Если горючее было приобретено в жестяной банке, ее нужно всего лишь поставить внутрь горелки. Если же оно продавалось в таре из пластика, следует взять еще одну консервную банку, и перелить его туда. Размер банки должен быть таким, чтобы ее удобно было доставать из горелки.

В горючее опустить предварительно подготовленный фитиль. Поверх горелки установить сетку, сверху нее насыпать камушки.

Чтобы сделать красивый и простой биокамин своими руками, пошаговая инструкция выше обеспечит всеми необходимыми знаниями. Готовый камин можно сразу же вводить в эксплуатацию, то есть поджечь фитиль.

Большой биокамин

В предыдущем абзаце было описано изготовление компактного камина. При конструировании большого напольного биокамина его каркас придется делать из гипсокартона. Для этого нужно:

Разметить стену и разрезать гипсокартон на подходящие куски.
В основание камина установить негорючую подставку. Это особенно важно, поскольку температура от сгорания превышает +150 С°.
Гипсокартон крепится к стене саморезами.
Внутренняя часть камина должна быть сделана из огнеупорного материала. Нужный короб покупается в специализированном магазине, и вставляется в гипсокартонный каркас.
Между гипсокартоном и внутренней частью камина прокладывается изоляционный материал.
Для большого камина лучше всего приобрести топливный бак фабричного производства. Иногда он продается вместе с огнеупорной подставкой. Топливный бак устанавливается в середину камина.
Далее нужно провести работы по облицовке. Для этого используется жаростойкая плитка или натуральный камень.

Для обеспечения пожарной безопасности нужно поставить перед огнем стеклянный экран, либо же кованую решетку.

Выбор топлива для биокаминов

Сделать биокамин своими руками не составляет сложности. После его изготовления придется регулярно покупать биогорючее. Другие виды топлива для него не подходят, в горелку можно наливать только специализированные смеси с приставкой «био». Эта приставка была дана горючему из-за того, что в его состав входят растительные или животные компоненты.

Разные марки биотоплива могут быть произведены из свеклы или картофеля, либо же из древесной стружки.

В отличие от других видов горючего, биологическое при сгорании не выделяет токсичных веществ, что делает его безопасным для человеческого здоровья. Кроме того, при сгорании биологическое горючее дает красивое и ровное пламя, чего нельзя достичь другими средствами.

Сделав биокамин своими руками, в его эксплуатации нужно придерживаться таких принципов:

Выбирать горючее только известных производителей, чье качество подтверждено соответствующими сертификатами.
Прежде чем доливать топливо в горелку, нужно дождаться ее полного потухания и остывания.
Для розжига биокамина использовать специальную зажигалку с длинным металлическим носиком.
Хранить емкости с горючим в удалении от горячих поверхностей и открытого огня.

Если приобрести специальные огнеупорные декоративные элементы для каминов в виде дров, при помощи биотоплива можно создать полную иллюзию настоящего камина. Это горючее не вырабатывает копоть и неприятный запах, единственное, что может произвести биокамин — небольшое количество пара. Некоторые производители добавляют в горючее примеси, окрашивающие пламя в разные цвета.
