Делаем картофелекопалку своими руками
Лопаты, грабли и прочий ручной инструмент медленно, но верно уходит в прошлое. Большая часть приспособлений для обработки земли и сбора урожая — автоматизированная техника. Частники-фермеры для своих участков используют более простые и адаптированные версии крупной техники для ферм.
Картофелекопалка — одно из таких приспособлений. Выкапывание картошки вручную отнимает слишком много времени и сил, а такое компактное устройство упрощает сборку урожая, не время при этом клубням. Производители сельхозоборудования предлагают множество моделей картофелекопалок, но в этой статье мы расскажем, можно ли сделать картофелекопалку для мотоблока своими руками.
Как работает картофелекопалка: насадка с разрыхлителем погружается в землю рядом с кустом картофеля и выходит обратно вместе с клубнями. Такие устройства можно установить на мотоблок или небольшой трактор — отличный вариант для небольших приусадебных хозяйств.
Картофелекопалки делятся на несколько видов:
• пассивные — они снабжаются специальной лопатой вогнутой формы.
Она входит в почву примерно на 5-10 см ниже находящихся там клубней и поднимает пласт грунта на поверхность. Его можно сделать и более разрыхленным, если подобрать угол наклона лопаты. Чтобы собрать картофель в ведро, его придется очистить от земли.
• активные — подразумевают максимальную автоматизацию сбора урожая. У этой техники есть специальная рама — на нее устанавливают специальные лопаты, функция которых подъем земли и грохоты (так называют устройства, которые просеивают почву с помощью вибрации). Лопата вынимает пласт грунта вместе с картофелем, затем он перемещается как по конвейеру на решетку, которая приводится в движение механизмом вибрации. Под действие тряски комки земли просеиваются через решетку, а чистая картошка остается сверху или падает на взрыхленную почву.
Делаем пассивную картофелекопалку для мотоблока
Сделать своими руками полноценное устройство для сборки картофеля сможет только тот, обладает навыками обращения с инструментами: сварочным аппаратом, горелкой на газу, дрелью.
Какие материалы понадобятся:
• железо в листах — для лемеха требуется материал толщиной в 3-5 мм. Советуем выбирать прочную сталь, ведь чем выше ее прочность, тем реже нужно будет затачивать лопату,
• арматура — подойдет для монтажа решетки, просеивающей землю, можно использовать круг из стали с диаметром 8-10 мм,
• швеллер — он пригодится для создания подвеса,
• уголок 30 мм — он способен усилить итоговую конструкцию,
• крепежи.
Принцип изготовления лемеха прост — это культиватор с формой ласточкин хвост, его приваривают к прутьям с тыльной стороны. Чтобы сделать стойку, понадобится полоса из стали, а для изготовления подвесного устройства нужен швеллер.
Получается простая и компактная картофелекопалка — удобная и простая в использовании на любом поле.
Инструкция по изготовлению грохотной картофелекопалки
Здесь уже сложнее — устройство этого типа устройства более сложное, зато и производительность ее при сборе урожая выше в 2-3 раза.
Что нужно для монтажа:
• для рамы нужна профилированная труба,
• для ковша — лист стали толщиной в 3-4 мм,
• для решетки — арматура или круг из стали,
• передняя ступица — подойдет деталь от авто с задним приводом,
• редуктор — донором может стать задний мост модели ВАЗ,
• шлицевое соединение от КПП,
• крепежи,
• колесо.
Потребуются и инструменты — аппарат для сварки, болгарка, дрель.
Грохотная картофелекопалка для мотоблока едет по земле с помощью колеса. На колесо ставят редуктор, а шлица запускает в движение грохот и лемех. В результате работы устройства клубни без земли и стеблей остаются на сетке. Чтобы их ссыпать в ведро, потребуется остановить устройство. Правда, можно установить решетку под определенным углом наклона — тогда картошка будет падать с сетки на мягкую землю. Собрать их в таком случае будет проще и удобнее.
Как видите, при наличии желания, минимума инструментов и простых материалов можно за несколько часов собрать вполне эффективную картофелекопалку.
Правда, насколько это целесообразно? Ведь надежное и функциональное устройство для сбора урожая можно купить в нашем магазине — с гарантией качества, удобной доставкой, по адекватным ценам. На нашем сайте большой выбор подобных устройств для мотоблоков и минитракторов — просто выберите нужный механизм и оставьте заказ. Не знаете, какую картофелекопалку выбрать? Свяжитесь с нашим менеджером, и он поможет вам сделать выбор.
Сельхозоборудование — дорогостоящая техника, вложение в которую должно окупиться. Не так-то просто выбрать технику с первого взгляда — и отзывы знакомых не всегда могут помочь. Поэтому мы предлагаем для наших клиентов статьи, новости и технические обзоры — с помощью наших советов купить мототехнику, велосипеды, электроприборы и другие виды транспорта и комплектующих для него стало гораздо проще. Для этого раздела сайта пишут опытные специалисты, которые знают толк в технике и способны понятно рассказать о достоинствах устройств разных марок и моделей.
На нашем сайте вы можете заказать любой товар из этих статей.
Предлагаем длительные гарантийные сроки, консультации по использованию, удобную доставку. Покажем все документы на технику, сертификаты соответствия, инструкции и гарантийные талоны вышлем вместе с заказом.
Картофелекопалка для мотоблока, виды конструкций, чертежи для изготовления своими руками
Основная часть огородных площадей россиян традиционно отводится под картофель, ведь его у нас в народе еще называют вторым хлебом. Многие переложили часть труда по выращиванию картошки на плечи, а вернее на прицепное оборудование малой механизации: мотоблоков и минитракторов.
И если посадить картофель – труд невеликий, то окучить, а главное – выкопать – задача не из легких. Для окучивания и прополки чаще всего используют входящий в комплект мотоблоков окучиватель, а вот для копки в чистом виде он не совсем подходит. Разберемся чем копать и как сделать картофелекопалку для мотоблока своими руками.
Известны несколько конструкций картофелекопалок для мотоблоков и минитракторов.
Рассмотрим их: от самых простых до высокотехнологичных.
Веерные картофелекопалки
Самые простые в изготовлении, также выпускаются промышленно, но в большинстве своем требуют некоторых доработок.
Сразу видно, что в их основе лежит тот же окучиватель, именно он, заглубленный ниже уровня залегания клубней, взрыхляет и разворачивает почву. А вот подает наверх вырытый картофель – веер, приваренный к задней части окучивателя. Его роль выполняют металлические прутки, приваренные на расстоянии 3 – 4 см друг от друга, расходящиеся и выгнутые в верхней части.
Величина заглубления регулируется упорными колесами, а поперечная планка служит подставкой для ног, становясь на которую человек своим весом обеспечивает требуемое заглубление приспособлению.
Именно такая схема веерного картофелекопателя кажется нам наиболее продуктивной. Сам процесс копки можно увидеть здесь:
Далее представлен примерный чертеж такой картофелекопалки, содержащий основные параметры для изготовления.
Форму же, угол атаки и прочие нюансы вам придется доработать самостоятельно, с учетом ваших грунтов, мощности и ходовых качеств мотоблока, на который вы планируете устанавливать картофелекопатель, и даже сортов картофеля, формирующих клубни на разной глубине.
Разновидность подобной копалки без веера, предназначенная для работы вдвоем:
Картофелекопалки с грохотом
Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.
Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.
Чертежи для изготовления своими руками
Именно этот вид картофелекопалок, несмотря на достаточную сложность в изготовлении, делается домашними умельцами своими руками чаще других. Предлагаем ориентировочные чертежи с основными размерами такой картофелекопалки для мотоблока.
Большое количество узлов сочленения подвижных деталей делает это устройство регулярно обслуживаемым, но результат ее работы более качественный, чем у веерных картофелекопалок:
Картофель очищается лучше от земли и находится на ее поверхности.
Величина и частота колебаний грохота может быть разной и зависит от конструкции привода, но даже при незначительных колебаниях очистка происходит довольно хорошо:
Транспортерные картофелекопалки
Они значительно проще в самостоятельном изготовлении, но на наш взгляд ничуть не хуже очищают картофель от земли.
Ножи у них выполняются такие же, как и у грохотных, а очистка картофеля происходит во время движения его по транспортерной ленте. Понятно, чем она длиннее, тем лучше очистится картофель, но длинные транспортерные ленты можно ставить только на картофелекопалки, используемые с тракторами. На мотоблоках они будут мешать идущему за ним человеку.
Привод транспортерной ленты может быть разным. Если он взят от колес самой копалки, то они должны быть с хорошими грунтозацепами, чтобы не стопорились на влажной или очень рыхлой земле.
Интересны в данной конструкции и задние направляющие, более компактно укладывающие картофель за лентой.
В данном транспортерном картофелекопателе, собранном своими руками, привод ленты осуществляется от вала отбора мощности самодельного же мотоблока и передается мотоциклетной цепью.
Для просмотра картинки нажмите на ее миниатюру справа
При изготовлении картофелекопалки такого типа главной проблемой будет подбор скорости вращения приводной шестерни транспортера и согласования ее с оборотами вала отбора мощности.
В данной модели вал отбора мощности вращается со скоростью 500 – 800 об/мин, а редуктор взят от моторной лодки с передаточным отношением примерно 1:2. Остальное подобрано величиной звездочек на примерную скорость ходьбы при копке 2-3 км/час.
И все же, связь скорости движения транспортерной ленты с оборотами колеса нам кажется более целесообразной.
Существуют модели, разработанные для конкретных мотоблоков и минитракторов, как эта – для механизмов с боковым валом отбора мощности:
Барабанные картофелекопалки
Это довольно редкий вариант оборудования для минитехники, поэтому в основном самодельный. Очистка картофеля от грунта в таких устройствах происходит довольно качественно, как и укладка его на грунт, но сама конструкция довольно спорна, да и клубни больше повреждаются, чем при копке вышеперечисленными картофелекопалками, а значит и хуже сохраняются.
Что в них проще, так это прямой привод вращения от вала отбора мощности. Все остальное: изготовление барабана, упорные ролики и подшипники – явно сложнее.
Конструкция же ножа особых примет не имеет, разве что предпочтительнее ему иметь более скругленную форму в задней части, чтобы картофель дополнительно не повреждался при попадании в барабан.
Картофелекопалка конная
Их еще довольно много продается в интернете. Они ввозятся в основном из Польши и переделываются под минитрактора и мотоблоки.
При этом, учитывая бо’льшую скорость движения данной техники в сравнении с конем, кроме переделки прицепного устройства, на нее ставят ограничитель-щиток со стороны, на которую выбрасывается вырытый картофель. Иначе собирать его придется на соседних участках. Подкапывает картофель клинообразная лапа, как и в веерных копалках, а привод устройства, вынимающего клубни из земли, осуществляется от колес с грунтозацепами. Чем выше скорость передвижения – тем быстрее вращается этот выниматель картофеля.
| Форумы Сегодняшняя избранная статья — Последнее объявление:
| |||||
Оливер вместе с Гейлом Стро и Кеннетом Буллом, используя тракторы и детали Minneapolis Moline, создали то, что стало известно как
и на веб-сайтах Yesterday’s Tractor Co., являются собственностью соответствующих владельцев товарных знаков. Ни один из владельцев этих товарных знаков не связан с Yesterday’s Tractor Co., нашей продукцией или нашим веб-сайтом и не спонсируется ими. John Deere и его логотипы являются зарегистрированными товарными знаками корпорации John Deere. Agco, Agco Allis, White, Massey Ferguson и их логотипы являются зарегистрированными товарными знаками корпорации AGCO. Case, Case-IH, Farmall, International Harvester, New Holland и их логотипы являются зарегистрированными товарными знаками CNH Global N.V.Лопатный плуг на колесах своими руками + самодельная картофелекопалка | Сделай сам
Содержание ✓
- ✓ ПРИМЕЧАНИЕ: НАВЕСНАЯ КАРТОФЕЛЯ ДЛЯ МОТОАГРЕГАТА СВОИМИ РУКАМИ
- ✓ Подготовка и сборка
- ✓ Работа картофелекопалкой
- ✓ КАРТОФЕЛЯ СВОИМИ РУКАМИ — ВИДЕО
В прошлом году задумался сделать картофелекопалке, так как меня беспокоили боли в спине, а сбор урожая нужно было максимально упростить.
В хозяйстве есть электрическая лебедка, поэтому устройство должно было быть похоже на плуг. В интернете нашел подходящий вариант и сделал необходимый дизайн.
Примечание
Если при вспашке земля с картофелем расходится в стороны, а не попадает на решетку, необходимо загнуть края лопаты или приварить борта высотой 5-6 см.
Для реализации идеи пригодился старый окучник на конной тяге, который рука так и не подняла, отправила в утиль.
ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>
Снял башмак корпуса (центральная часть в виде клина) и крылья клинка с его основания, а опорную пятку оставил .
Полукруглую лопату необходимого размера вырезал из листовой стали толщиной 5 мм (см. фото стр. 1) Немного согнул дугой по плоскости. К ровному краю, отступив от краев примерно на 10 см, приварил трубки с внутренним d 14 мм, закругленную часть заточил на наждаке.
Нарезал стальную полосу сечением 25×3 мм на пластины длиной 350 мм, они нужны для изготовления решетки (2) будущего копателя.
С помощью металлических стержней (3), втулок (4) (отрезки трубы d 14 мм) и сварки закрепил лопату на основании и собрал решетку.
Чтобы копателем было удобно работать и при вспашке его не уводило в сторону, установил колеса (5). Ось для них сделала из П-образных обрезков, металлические колеса с пластинами позаимствовала от старой сельхозтехники (можно от коляски или тележки). С помощью болтов с гайками собрал узел и закрепил его на плугово-лопастной штанге.
Копателем копаю борозду, как обыкновенным плугом, земля с картошкой поднимается по лопате к колоснику и через него просыпается.
Кстати
Опробовав копалку в кейсе, убедился, что колесная база должна быть регулируемой по высоте, благодаря этому можно выбрать нужный угол заглубления лопаты, тем самым снизив нагрузку на руки.
© Автор: Василий Покрачко, село Красная Беларусь, Могилевская область Фото автора
Картофелекопалка своими руками (полная версия)
Смотрите это видео на YouTube
Смотрите также: Картофелекопалка своими руками (фото)
ПРИМЕЧАНИЕ: НАВЕСНАЯ КАРТОФЕЛЬНИКА ДЛЯ МОТОАГРЕГАТА СВОИМИ РУКАМИ
Все используют плуг для выкапывания картофеля, но даже после него нужно вручную перекапывать отвал земли для сбора урожая.
Этот процесс долгий и утомительный. Чтобы сэкономить время и силы, он сделал простое устройство для своего мотоблока.
Подготовка и сборка

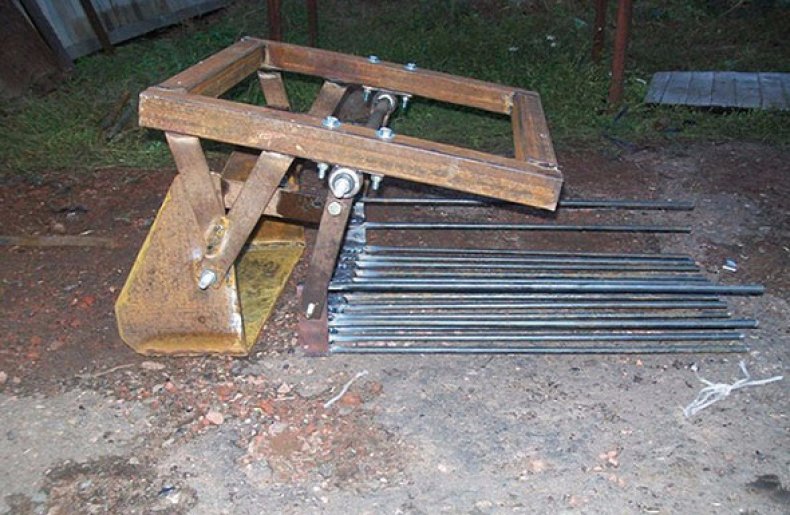

Из металлической профильной трубы сечением 40×40 мм и уголка с полкой 50 мм сварил П-образную раму (форма и размеры произвольные) для крепления будущего копателя к мотоблок.
Взял стальную полосу сечением 40×5 мм и при помощи кувалды и круглой железной трубы согнул ее в виде крюка. К концу последнего приварили клин от тракторного окучника, предварительно немного разведя лопасти в стороны. Для этого просто постучал по изгибу (посередине) кувалдой.
Арматурный стержень d 12 мм разрезали на шесть отрезков по 350 мм. К «хвосту» окучника приварены металлические штыри на расстоянии 50-60 мм друг от друга. Копающая рука готова, закрепил ее на раме болтом и гайкой ТМ14 (фото 1)
Работа картофелекопалки
Рама с устройством закреплялась на мотоблоке. Последнюю устанавливают напротив борозды так, чтобы она оказалась между колесами.
